HVR-Z7N的後焦調整方式

Shammy42

拖了好久... 一直沒空可以製作這個調整步驟.
今天剛好事情做完, 又剛好手上有這台Z7在旁邊.
所以就來玩囉!

有使用Z7的玩家不曉得自已有沒有試過後焦的調整.
我想, 應該沒幾人敢試. 深怕會出現以下的狀況.



現在, 我來教各位如何手動/自動的調整後焦
首先要有一個放射圖表, 這個圖表基本上會隨HVR-Z7N附贈.
如果找不到也沒關係.
把以下這張圖列印出來, 愈大張愈好.
DSC_後焦放射圖.pdf (19.14 KB, 下載次數: 603)

2009-4-9 04:36 PM 上傳

點擊文件名下載附件

把它固定在鏡頭前三米的距離.

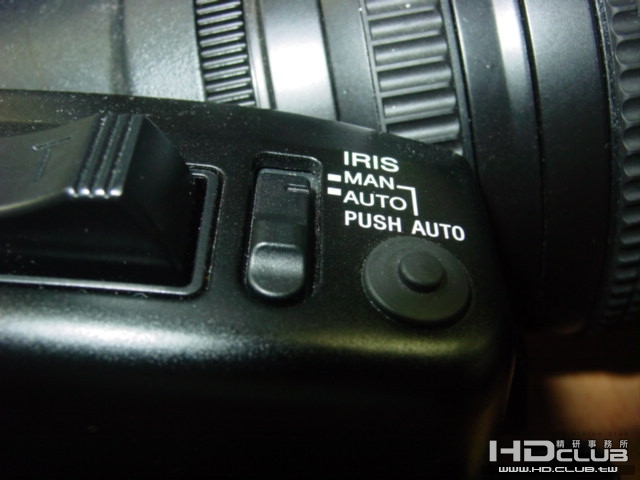

再來, 依續把Iris設定為Auto

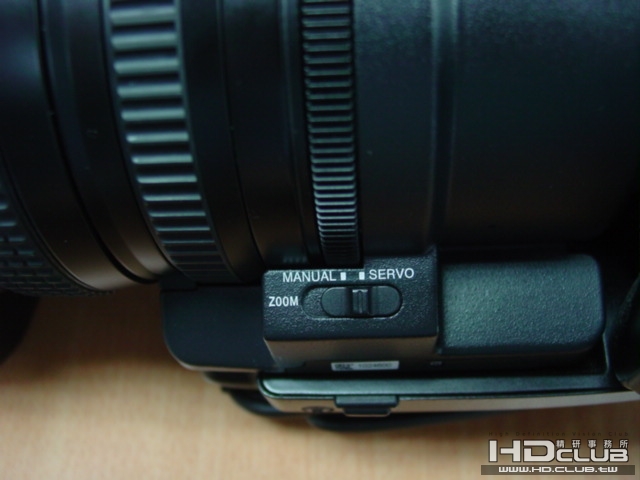

再把zoom設定在Servo

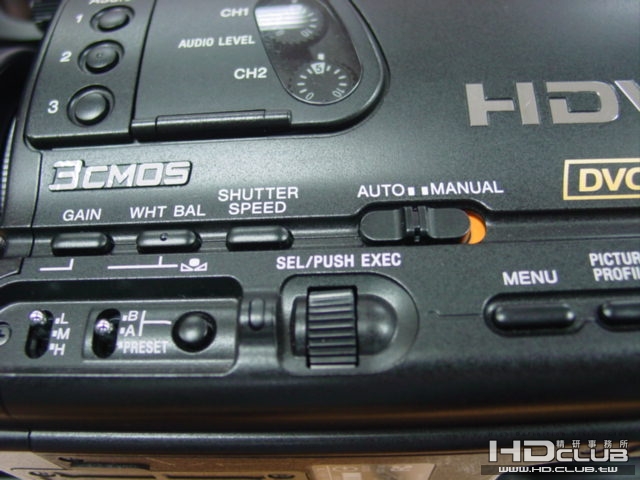

最後一步, 將攝影機設定為Auto mode


這樣就差不多弄好準備工作了..

Shammy42

我強烈建議使用自動調整, 因為比較簡單.

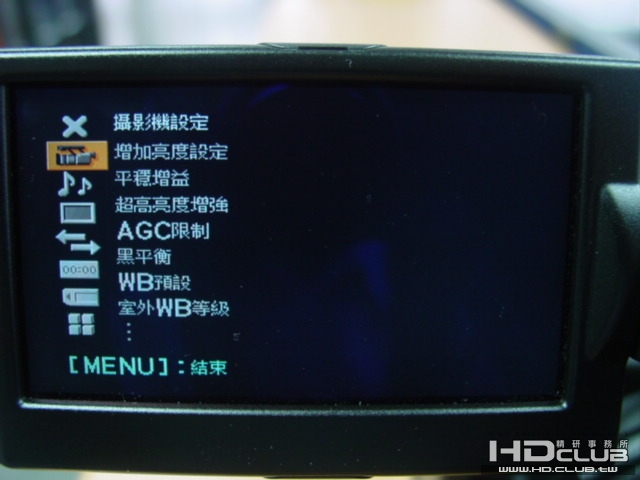

進入menu, 選擇"攝影機設定"

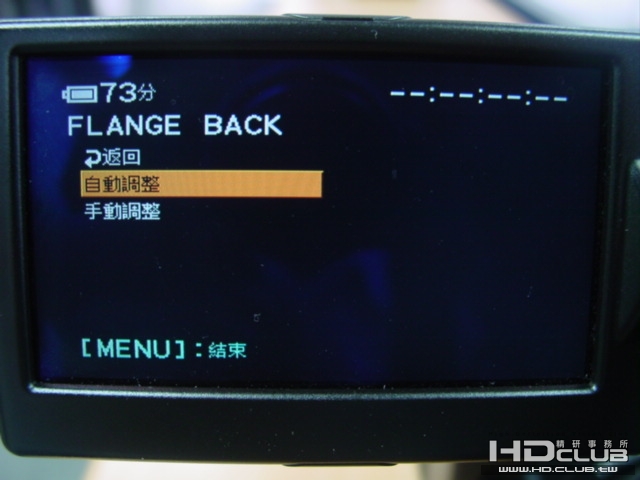

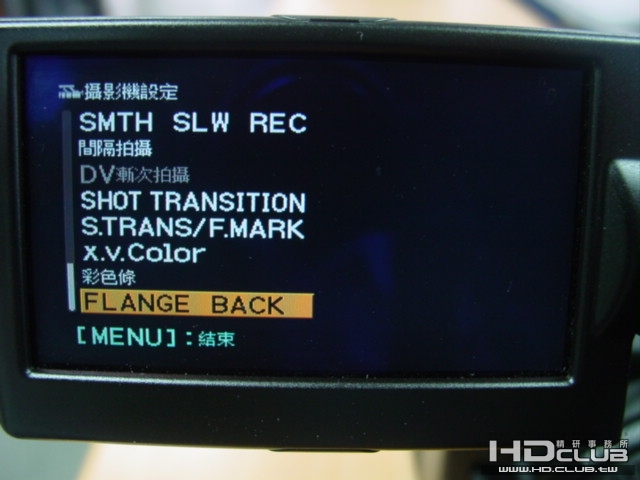

再轉動旋鈕至最後一項"FLANGE BACK"



選擇"自動調整"

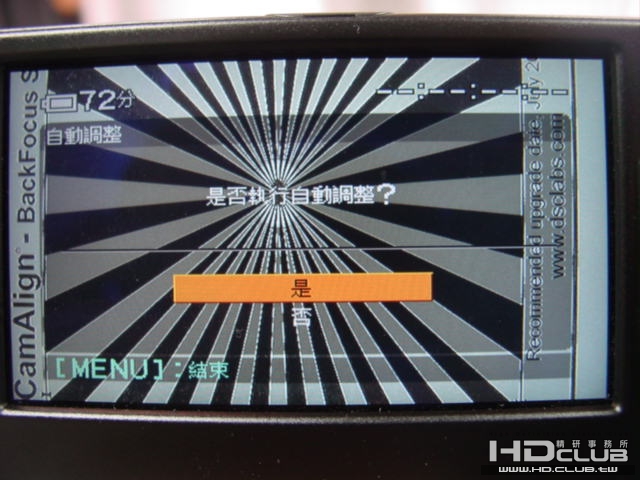

ZOOM IN到底, 先手動調好焦距後, 按下YES.

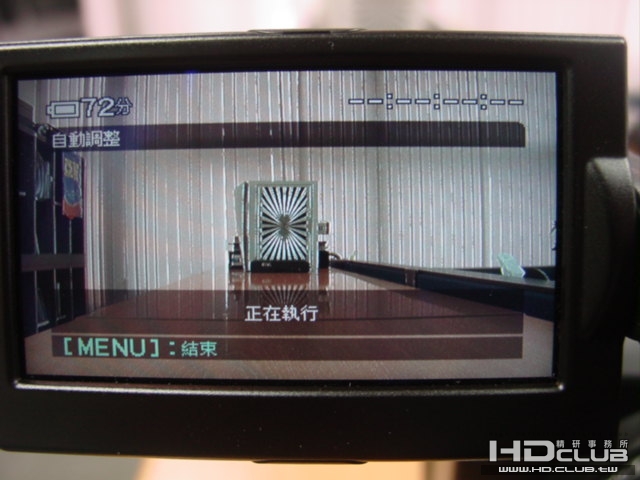

你會看到攝影機自動ZOOM OUT, 並執行後焦的校正

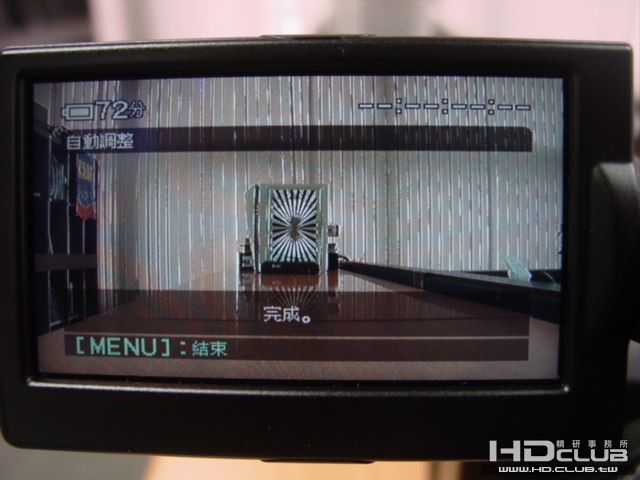

完成後的顯示.



就這麼簡單...
試看看吧!

Ader

雖然夏米老師解說的簡單 . 卻是淺顯易懂....................

實在太感謝您了

小的沒膽 . 只有一直把那失焦的Z7打入冷宮

如今它又重見光明了

Shammy42

如果你自信可以調得比自動還精準的話. 就試看看手動調整吧!

從自動調整改選擇成"手動調整"

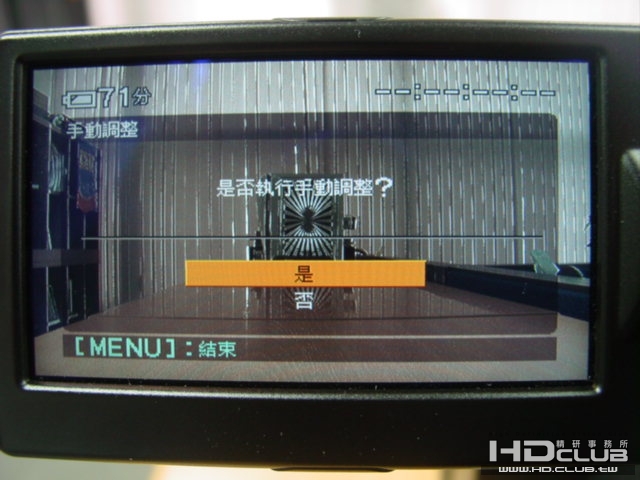

執行手動調整

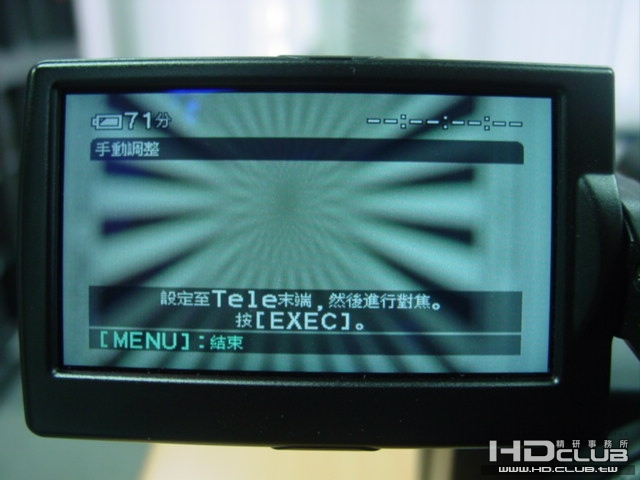

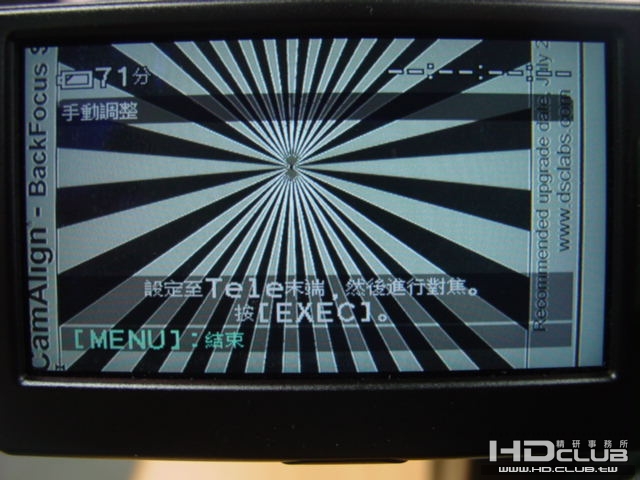

依照視窗提供的指示, zoom IN到底, 調整焦距.



調好焦距後, 按下EXEC鍵

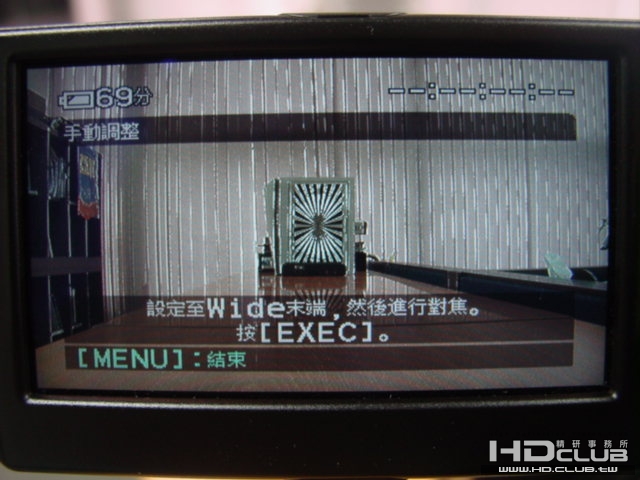

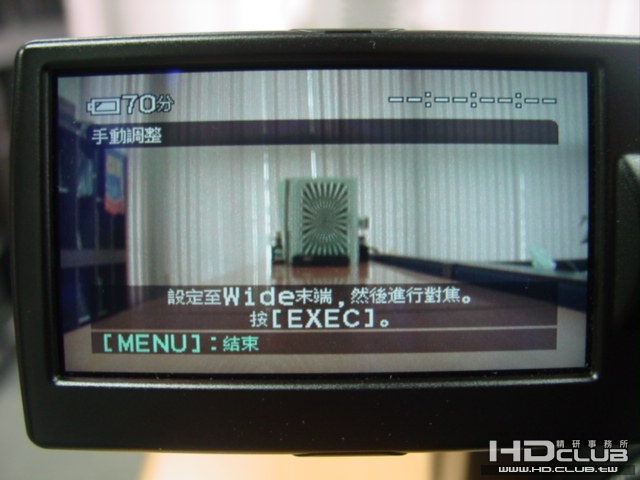

再來, 就zoom out到底. 再來修正焦距吧



同樣, 你調好焦距後, 再按下EXEC鍵.

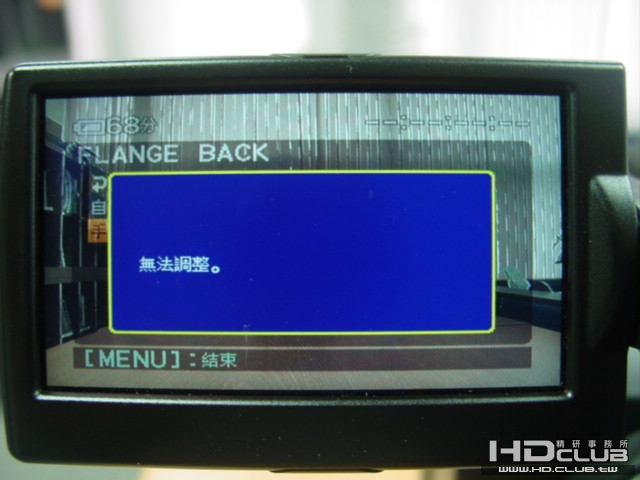

如果顯示以下訊息. 很抱歉. 那表示失敗.
請重新再來, 或改自動調整


[ 本帖最後由 Shammy42 於 2009-4-9 16:57 編輯 ]

alex

呵～ 其實只要圖卡與機器的位置放的 OK
用自動調整似乎還蠻容易的

只是我習慣把放射圖放橫著
不知兩種放法會對結果有影響嗎？

Shammy42

原帖由 alex 於 2009-4-9 17:31 發表
呵～ 其實只要圖卡與機器的位置放的 OK
用自動調整似乎還蠻容易的

只是我習慣把放射圖放橫著
不知兩種放法會對結果有影響嗎？

基本上, 如果用一般的放射圖的話, 那當然是橫著擺了.
因為這樣比較符合16:9的比例.
但我這張圖表比較不一樣, 它在寬的那邊較密(條紋較多), 窄的那邊較疏(條紋較少)
所以要90度旋轉擺著, 這樣在攝影機水平1920的解晣拍攝條紋較密的那區域, 在垂直1080的部份去拍攝條紋較疏的區域.這樣才能對的比較準.
不然....如果正常橫著擺的話. 在1920去拍較少的條紋, 1080去拍較密的條紋. 在zoom out時. 就不會那麼清楚可辨了.

nelsonchan

夏米老師
我問一個外行人的問題
對焦怎麼有分後焦
然道還有前焦
是否有構照圖可供研究
謝謝教導

Shammy42

原帖由 nelsonchan 於 2009-4-9 23:10 發表
夏米老師
我問一個外行人的問題
對焦怎麼有分後焦
然道還有前焦
是否有構照圖可供研究
謝謝教導

Hi nelsonchan,
你可以先參考以下這個討論連結
http://www.hd.club.tw/thread-18202-1-3.html
如果還有問題, 我們再來討論.

Shammy42

原帖由 Ader 於 2009-4-9 16:56 發表
雖然夏米老師解說的簡單 . 卻是淺顯易懂....................

實在太感謝您了

小的沒膽 . 只有一直把那失焦的Z7打入冷宮

如今它又重見光明了

阿德兄, 真是粉抱歉,
讓你一等就是一季過去了...真歹勢!

等EX3到手, 再來教大家怎麼調.

nelsonchan

謝謝夏米老師

我有先看看

有問題再請教您

sunyuan

謝謝夏米老師用圖解說清楚
只是還沒有調校過
我的機器是英文的
有附上簡體手冊，再手冊的第10-11頁有解說
Z7不知在什麼條件下需要調校

venases

等明天，光线好点了 去试试
