公視要開始試播4K了

電車癡漢

一、試播測試計畫劃介紹



財團法人公共電視文化事業基金會（以下簡稱公視）為發展4K/UHDTV超高畫質電視(以下簡稱4KTV)技術，先期前導4KTV測試計劃預定於106年7月中旬起在全國進行4KTV頻道的工程測試信號，此測試信號架構於DVB-T地面波廣播之網路，並提供4KTV的信號服務測試。測試的主要目標內容包括︰                                      對4KTV傳輸標準的評估及相關服務運作測試。                      對4KTV頭端設備、接收終端信號接收整合測試及互換性(Interoperability)測試。                      4KTV HEVC(H.265)壓縮/解壓縮的影音解析度評估。                      測試用戶收視意願及滿意度調查。                      在台灣地區超高畫質電視頻道運轉前的準備。                                                                 台灣地區地面波數位電視服務之相關規範，是目前依據DVB組織及台灣地區「地面數位電視接收機基本技術規範」相關規定所定義，這一整個工作流程是由不同領域的區塊所構成，如同4K超高畫質電視節目製作、主控節目播出流程、HEVC(H.265)頭端壓縮傳輸到轉播站進行DVB-T地面波電波廣播，用戶端的機上盒接收解碼等等，進行相關前導運作測試。                              本項測試計畫中將於公視現有Ch26頻道中進行，原PTS主頻及PTS2台節目於試播期間將會提早收播暫停服務，希以不影響一般觀眾收視為原則，所有相關規範皆以DVB組織所定義進行測試及發展，因此將依循DVB組織所公佈之相關標準及介面協定，且依據DVB建議超高畫質電視應採HEVC格式進行壓縮編/解碼等規範。這篇說明是描述公視在進行4KTV前導測試期間使用的傳輸相關參數，及公視在計畫中預定的測試計畫相關時程與進度；而測試期間的相關參數與設定，公視會不定期依據需求而進行調整及變動，將不另行公告實施。



Ch26於4KTV測試播出期間的服務型態



二、試播地區及電台架設地點

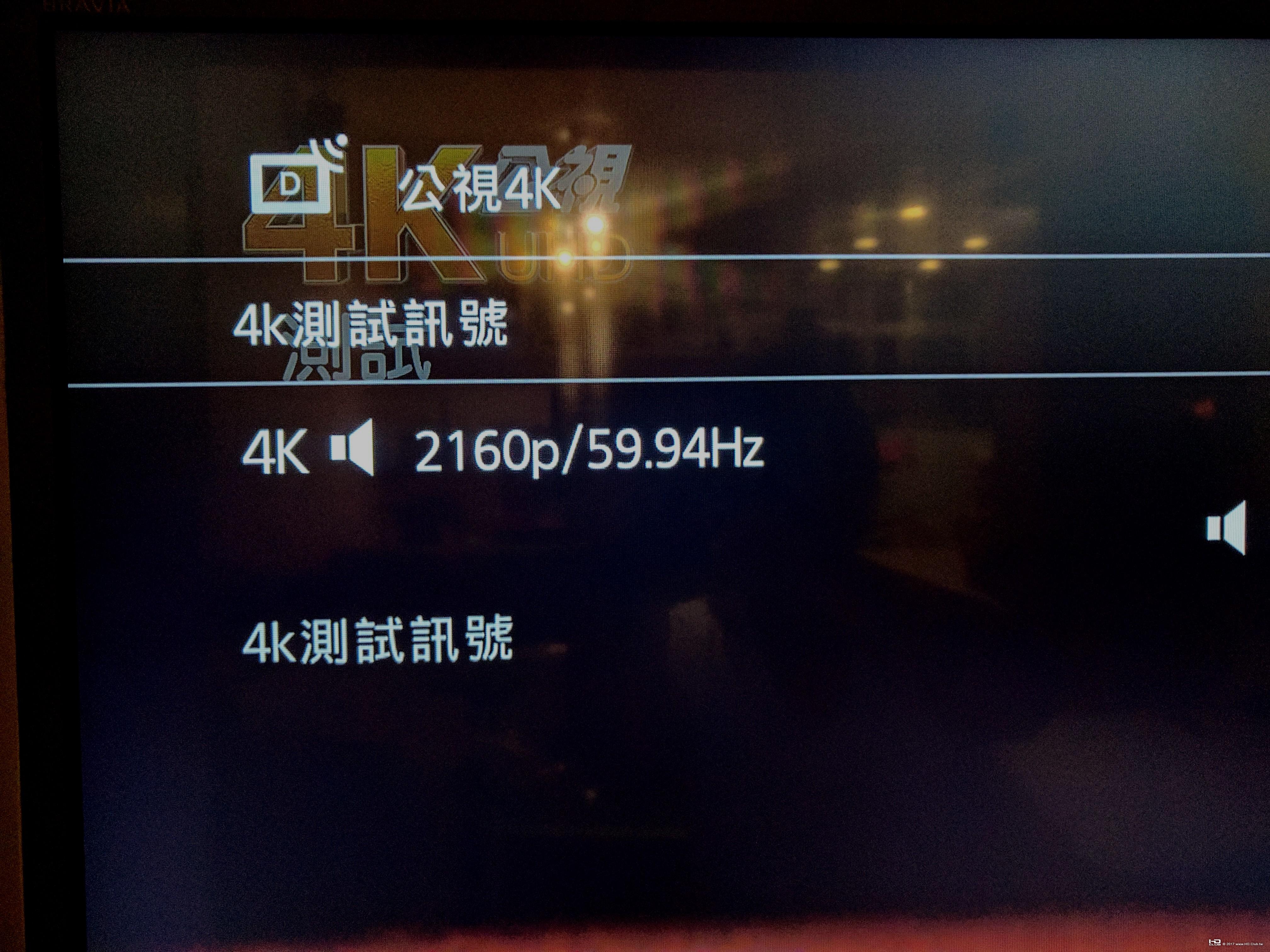

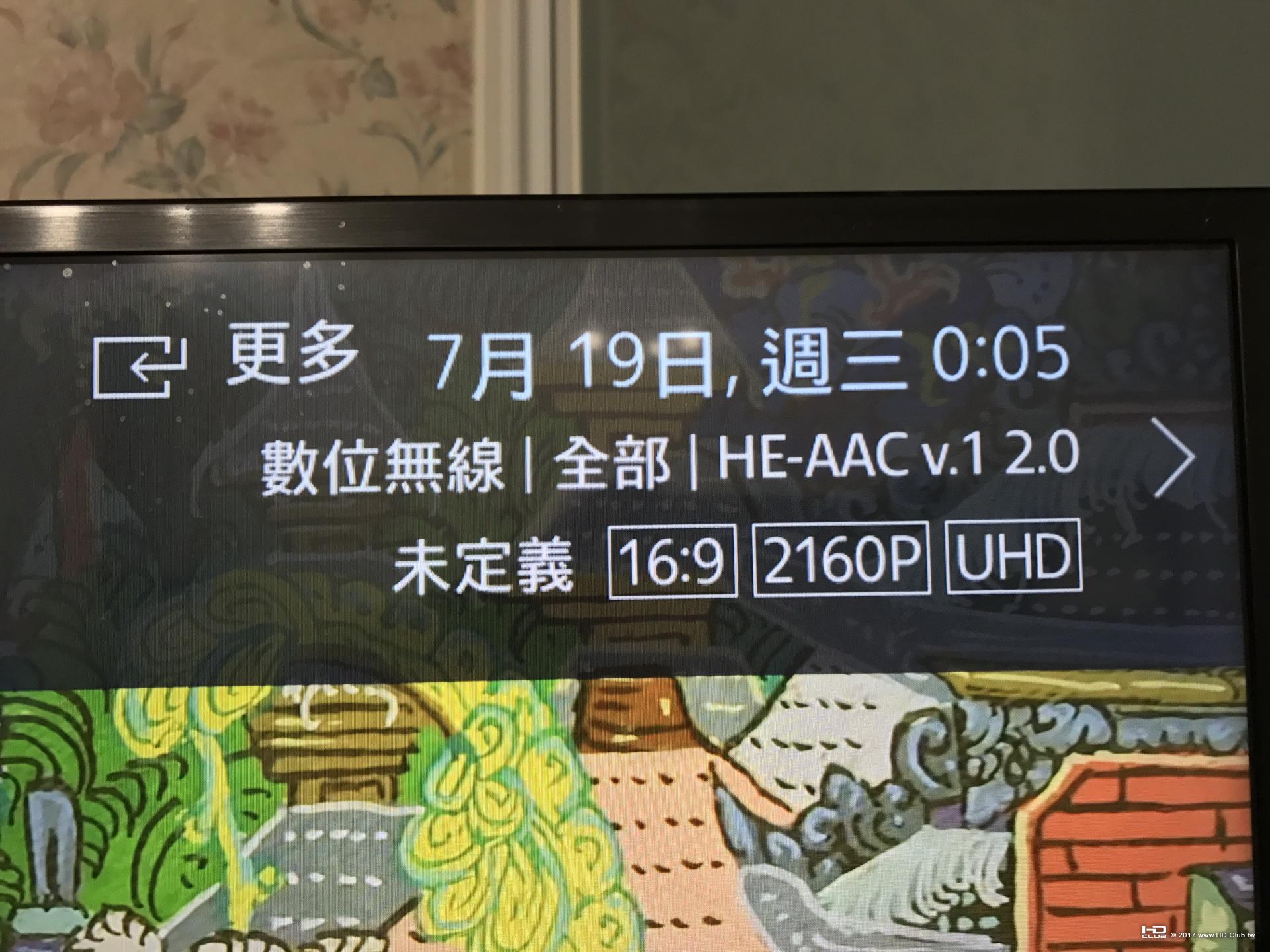

試播頻率：CH 26 (542-548MHz，中心頻率：545Mhz)                      試播區域：台灣及外島地區DVB-T無線電波涵蓋區域。                      4KTV主控設備及數位頭端設備                                               架設地點：東湖公共電視台。                          信號格式：2160p(3840x2160/59.94p)。                          壓縮方式：Video採用HEVC(H.265)，Audio採用HE-AAC壓縮方式。                          信號中繼：使用公視現有ATM/微波/衛星鏈路傳送至公視各轉播站。                                            試播期間，原Ch26頻道內PTS主頻及PTS2台節目凌晨00:00~02:00收播後實施，原頻道服務暫時停止播出，不會影響一般觀眾平時收視。



三、計畫時程及內容



前導測試期共計分階段發射信號進行測試，主要目的作為4K電視及機上盒等終端接收測試使用，服務頻道數目及內容則視公視數位電視頭端系統的現況進行調整，該頻道的服務如EPG等資訊內容暫不提供，各測試階段視相關設備到位情況，再逐步增加其服務內容的豐富化。



各項目	起訖日期 (暫定)	播出時間(暫定)	播出內容(暫定)
第一階段	2017年07月17日~07月21日	00:00~02:00	4K測試信號試播
第二階段	2017年08月07日~08月11日	00:00~02:00	公視自製4K電視節目試播
第三階段	2017年08月17日~08月31日	00:00~02:00	世界大學運動會開閉幕等                 節目播出

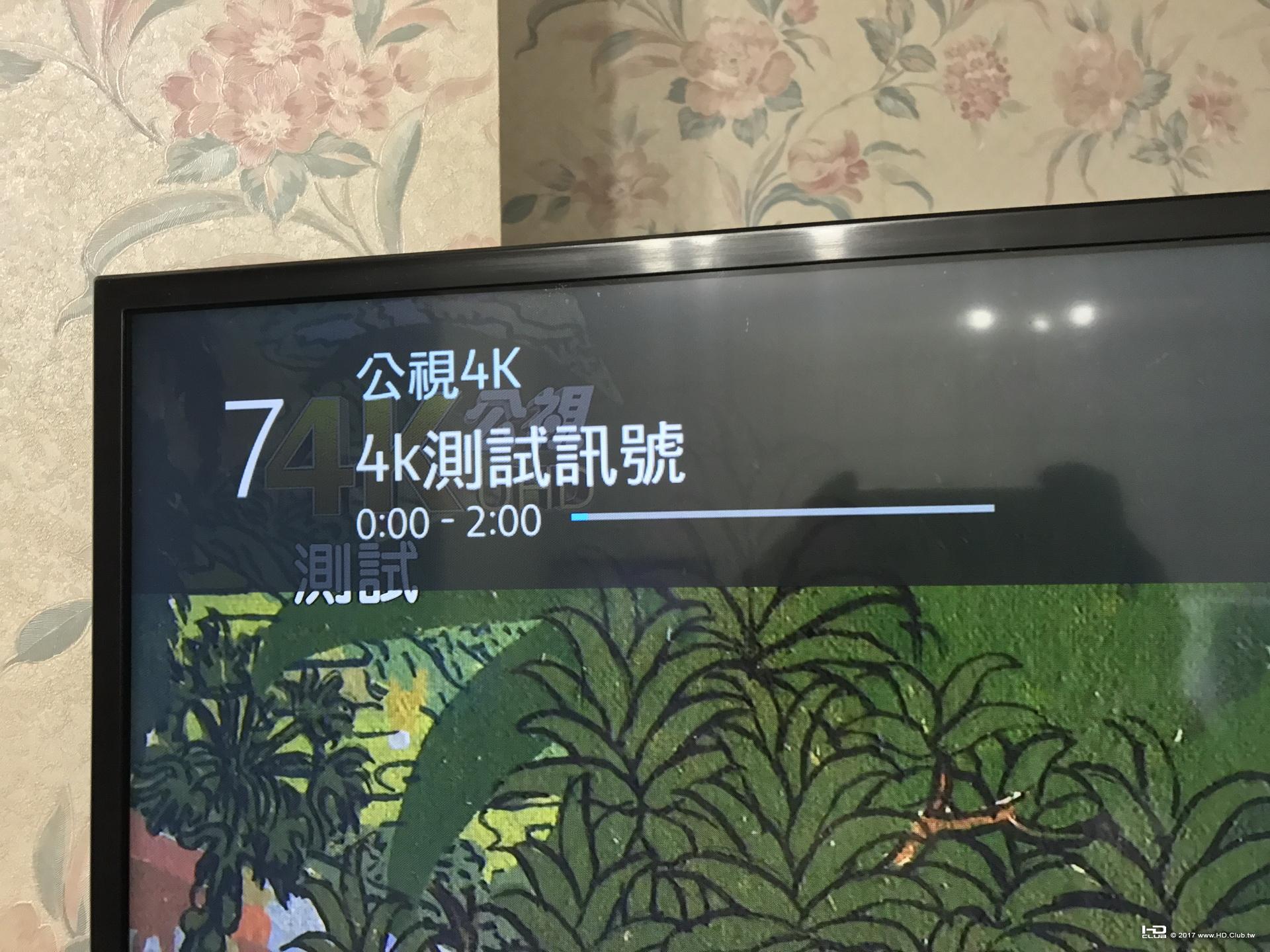

第一及第二階段每日2小時排檔，從晚間00：00到02：00。試播期間，原PTS主頻及PTS2台節目暫停播出，待4K頻道停止測試後，原頻道再恢復其服務。                 第三階段原則上仍以晚間00：00到02：00時段進行試播，但視世大運開閉幕的實況轉播之需求，再行更動試播時間，原PTS主頻及PTS2台節目暫停播出，待4K頻道停止測試後，原頻道再恢復其服務。



四、HDTV前導測試期間硬體相關設備相關參數說明



1.

參數



(1) DVB-T無線數位電視頻道發射參數



頻道	Channel 26
頻率	542-548MHz，中心頻率：545Mhz
頻寬	6 MHz
調變模式	8 K，64QAM，Non-hierarchial
編碼率 (CR)	2/3
保護帶間隔 (GI)	1/4
資料總承載量(Payload)	14.9Mbps
壓縮格式/資料量	Video codec：HEVC/H.265，14Mbps/CBR               Audio codec：HE-AAC



(2)PSI/SI信號



HDTV服務的PSI/SI信號是依據ETSI規範定義(參考 Reference [1]、[2]、[3])，Network ID和 PMT 等等的 Table則依DVB相關規範使用。



項次	參數名稱	內容	備註
1	Network name		CH.26
	Network type	Terrestrial
	Network ID	0x3326	13094
2	Original network    ID	0x209E	8350
3	Transport stream    ID	0x1A	26
4	Frequency	545Mhz
5	Bandwidth	6Mhz
6	PAT PID	0x0000
7.1	PMT PID	0X7DA	2010
	Program number	0x00C9	201
	Program name	PTS	(公視主頻)
	Video PID	0x7DB	2011
	Stream type	0x1B	H264 with PCR
	Audio 1&2 PID	0x7DC	2012
	Stream type	0x11	HE AAC V.1
	Audio 3&4 PID	0X7DD	2013
	Stream type	0x11	HE AAC V.1
7.2	PMT PID	0x7E4	2020
	Program number	0xCA	202
	Program name	PTS2	(公視二台)
	Video PID	0x7E5	2021
	Stream type	0x1B	H264 with PCR
	Audio 1&2 PID	0x7E6	2022
	Stream type	0x11	HE AAC V.1
	Audio 3&4 PID	0x7E7	2023
	Stream type	0x11	HE AAC V.1
7.3	PMT PID	0x7EE	2030
	Program number	0xCB	203
	Program name	PTS4K	(暫定)
	Video PID	0x7EF	2031
	Stream type	0x24	Video_HEVC(暫定)
	Audio 1&2 PID	0x7F0	2032
	Stream type	0x11	HE AAC V.1
	Audio 3&4 PID	0x07F1	2033
	Stream type	0x11	HE AAC V.1

http://www.pts.org.tw/2017_4K_Recruitment/about.html

johnsonwu

請問 原先 4k 電視內建 DVB-T 是否需升級?  說明裡有提到須重新掃描頻道 ，但是未說明原來的接收機是否能相容?

KOBSS

本文章最後由 KOBSS 於 2017-6-2 10:07 編輯

johnsonwu 發表於 2017-6-2 09:40
請問 原先 4k 電視內建 DVB-T 是否需升級?  說明裡有提到須重新掃描頻道 ，但是未說明原來的接收機是否能相 ...

公視這次測試目的之一, 就是要看看具備 DVB-T tuner 的 4K 電視是否能將 HEVC10 的 video stream 順利解碼, 所以 tuner 不變, 只需重新掃描

公視這次的做法, 很明顯是在 "既有的設備與環境" 只更換源頭的 encoder 以及 muxer
測試電視在接收與回放的效果

因為需要 HEVC10 的解碼能力, 所以 第二代以前的 4K 電視都沒有機會順利解碼了...
需要第三代以後的 4K 電視才有機會收看 (2016 年以後推出的日系或韓系品牌 4K 電視比較沒問題)

dicfai

在原有的基础上试播4K，为什么不推DVB-T2？

KOBSS

dicfai 發表於 2017-6-26 03:22
在原有的基础上试播4K，为什么不推DVB-T2？

因為台灣電視收視的主力是 "有線電視" , 長期被財團掌握
政府單位缺乏有能力規劃的人, 無線電視的收視權益向來被漠視

發展 DVB-T2 短期內應該是個遙不可及的夢...

dicfai

用旧的dvb-t来推4K，没猜错会是悲剧收场。

KOBSS

dicfai 發表於 2017-6-26 12:31
用旧的dvb-t来推4K，没猜错会是悲剧收场。

台灣的 中華電視公司 , 都能在 DVB-T 一個 6MHz 頻道當中, 塞入 3 HD + 2 SD 五個節目, 蔚為奇觀
公視要在現有的 DVB-T 試播 UHD 節目, 似乎也還好而已...
反正橫豎都是悲劇, 至少有試過了才不會遺憾吧?

popo

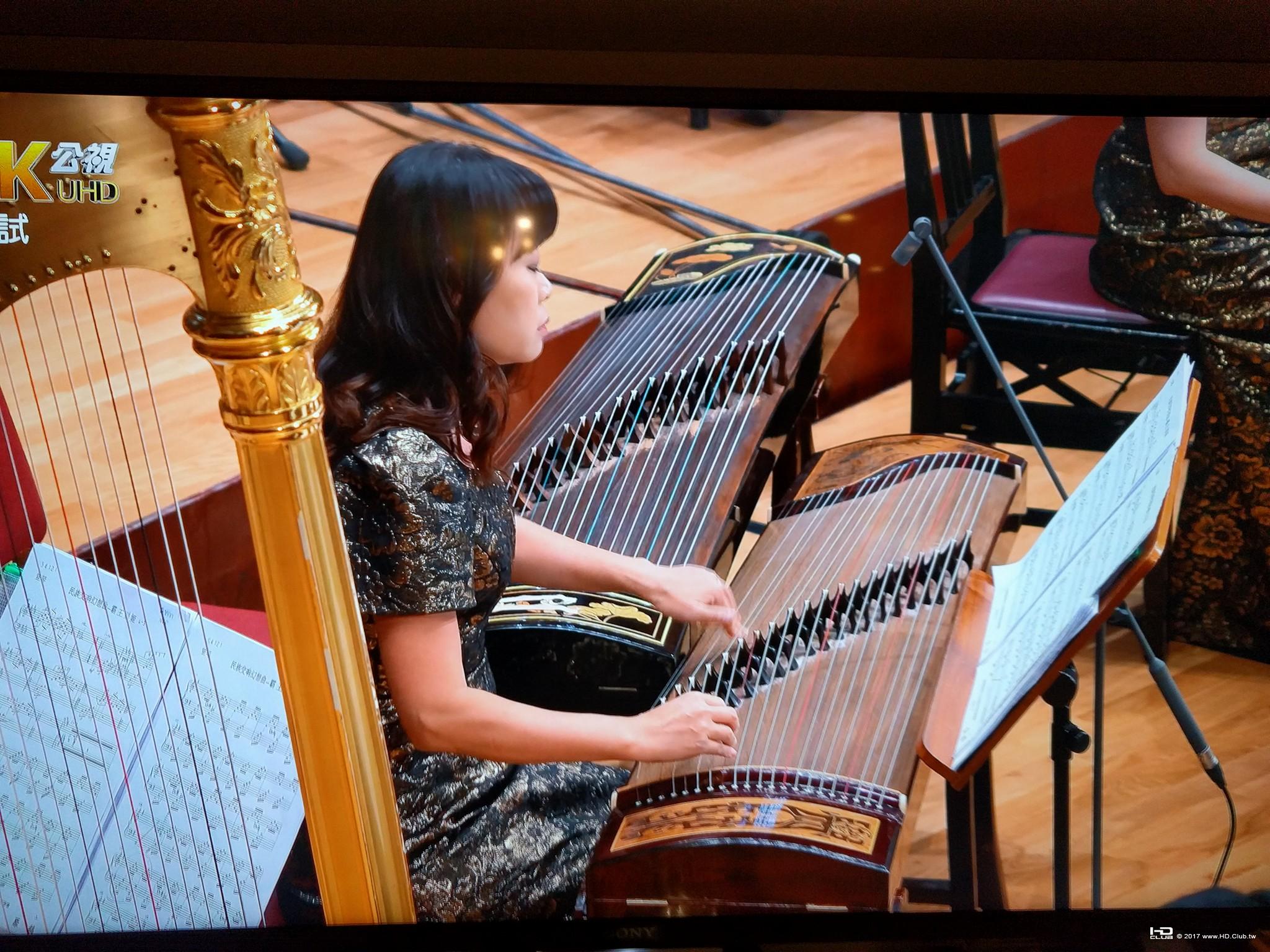

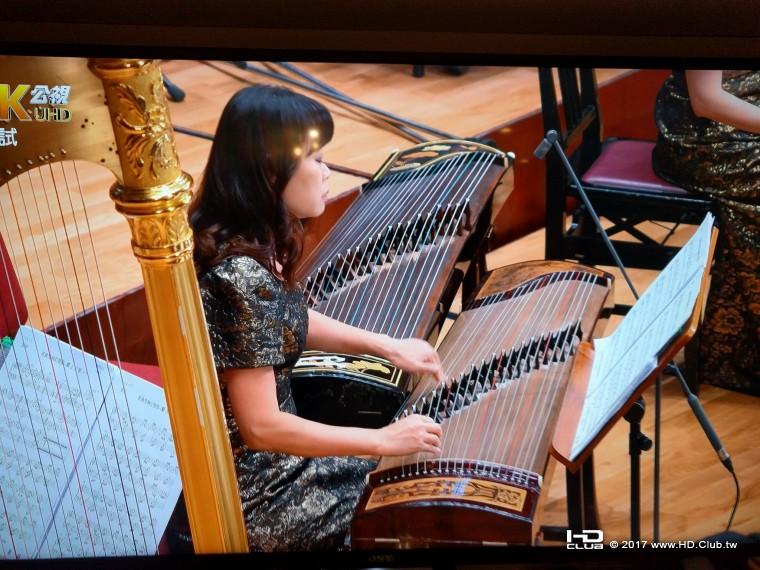

好奇一問第二階段的公視自製4K電視節目試播不知道會是哪一個節目，會是昨天開始播放的公視首部4K超高畫質規格製作的迷你劇集起鼓．出獅嗎?

hiphoto

本文章最後由 hiphoto 於 2017-7-10 21:02 編輯

有線電視" 收看要付費, 無線電視的不用 。
無線電視的內容如果太好, 影響有線電視的利益, 無線頻寬資源是政府在掌握。
家中的4K電視機具備解碼HEVC 的能力,才可能收視。

目前公視4K電視的發展政策?
目前公共電視因應政府前瞻發展計畫，開始進行4K電視軟硬體發展及相關測試，但因為4K電視都還在發展中，因此正式頻道開播的時程仍未定。

clearwater35

看來 4K 要發了  ,   大家又要換電視了

培根

第一階段時間要來了，不知道這個是否收得到訊號！？

KOBSS

培根 發表於 2017-7-17 22:54
第一階段時間要來了，不知道這個是否收得到訊號！？

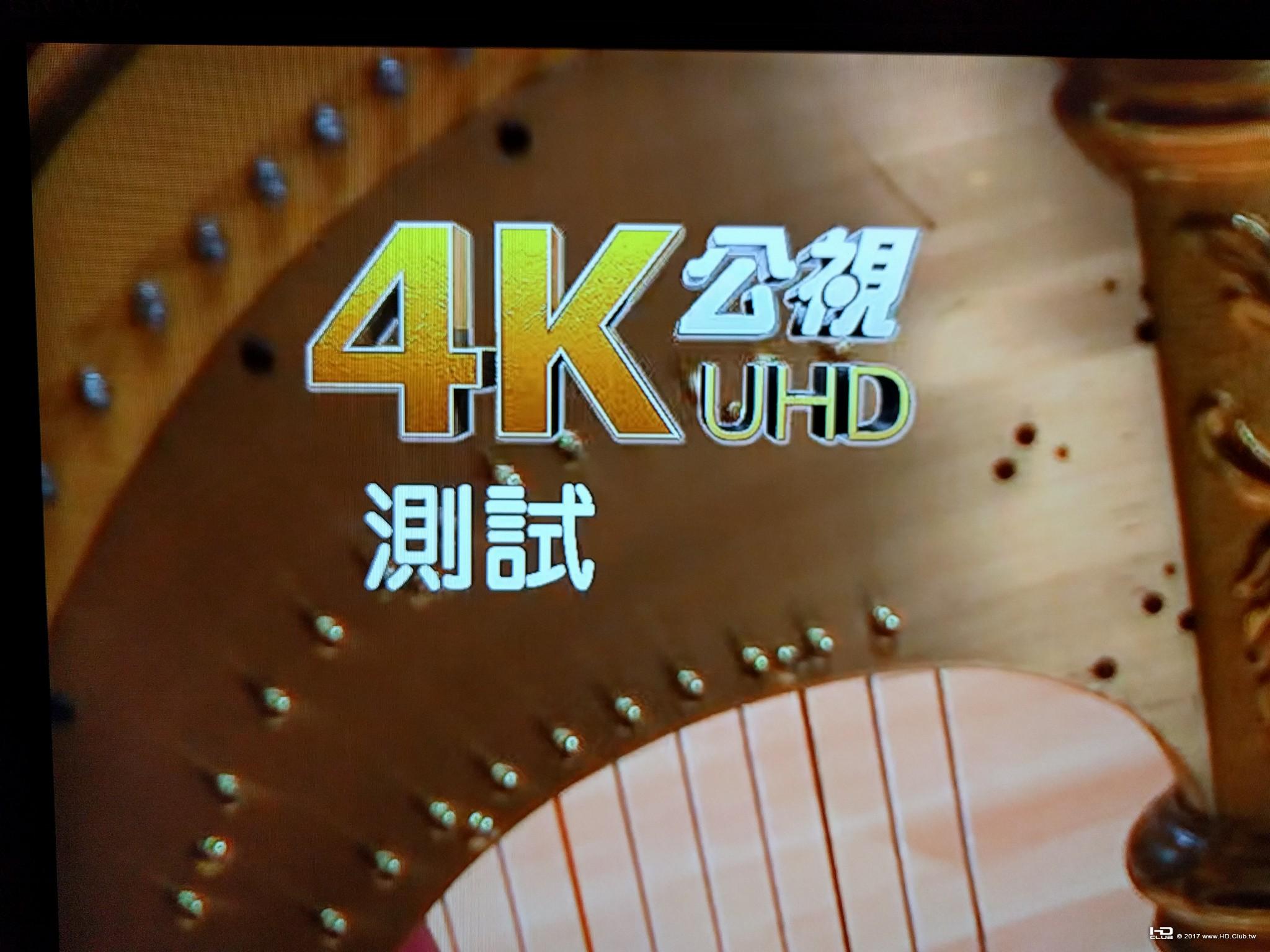

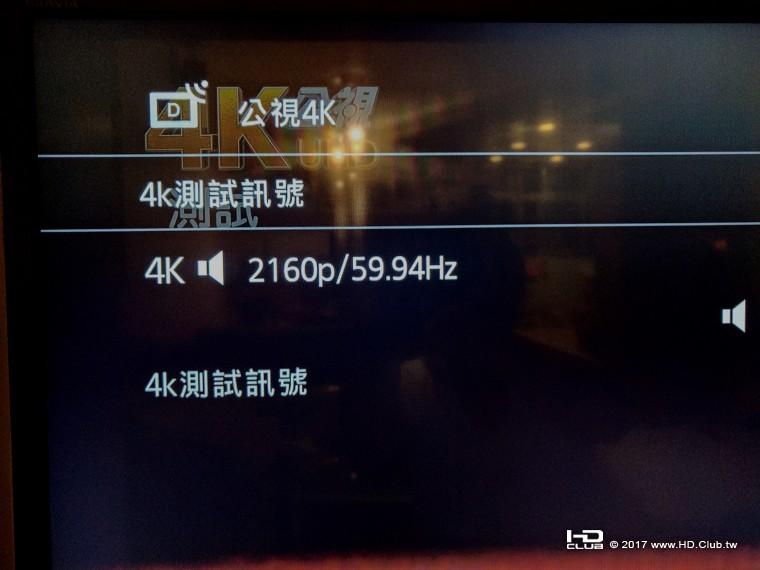

來了!

培根

KOBSS 發表於 2017-7-18 01:07
來了!

等我找到我的外接電視棒要在40J9X上用的時候，已經超過兩點了，
但電漿那台42吋FHD  數位電視可以找到4K頻道，但沒畫面。不知道是不是已經收播。殘念。
明天繼續看

培根

KOBSS 發表於 2017-7-18 01:07
來了!

不知是否可以請KOBSS 分享一下 收視的軟硬體設備？！
我有找到我舊款的電視棒，怎麼掃描都是13台，估計這應該是很早期那個無法看HiHD的版本。
若需要看4K，是否至少要可以看HiHD的電視棒！？
另外這問題可能笨了些，40J9X 日系電視後面的接頭看起來很像數位電視的接頭，
但台日數位電視規格不同，估計我也沒法子將天線接上去後掃描來看，對嗎！？
謝謝

KOBSS

本文章最後由 KOBSS 於 2017-7-18 13:29 編輯

培根 發表於 2017-7-18 11:10
不知是否可以請KOBSS 分享一下 收視的軟硬體設備？！
我有找到我舊款的電視棒，怎麼掃描都是13台，估計這 ...

如果是 PC 用的電視棒, 您需要支援的軟體
不過, 台灣應該是全世界第一個用 DVB-T1 播 HEVC 4K 的國家
目前沒有立即可用的軟體, 只能仰賴如 VLC Player 這類軟體來做了

日本電視規格是 ISDB-T (地上波) ISDB-S (BS/CS110 衛星) DVB-S2 (CS124/128 衛星) ISDB-C (有線電視)
台灣的地上波是 DVB-T, 日本電視並不能收台灣的無線數位

培根

http://www.pts.org.tw/4K_UHD/0727/ 有研討會 免費 但應該適合製作節目相關人員

另謝謝KOBSS解說，我了解了。

ngmung0930

拿到一個ts，貼個信息

General
ID                             : 26 (0x1A)
Format                         : MPEG-TS
File size                      : 97.0 MiB
Duration                       : 59 s 766 ms
Overall bit rate mode          : Variable
Overall bit rate               : 13.6 Mb/s

Video
ID                             : 2031 (0x7EF)
Menu ID                        : 203 (0xCB)
Format                         : HEVC
Format/Info                    : High Efficiency Video Coding
Codec ID                       : 36

Audio #1
ID                             : 2032 (0x7F0)
Menu ID                        : 203 (0xCB)
Format                         : AAC
Format/Info                    : Advanced Audio Codec
Format profile                 : HE-AAC / LC
Muxing mode                    : LATM
Codec ID                       : 17
Duration                       : 59 s 648 ms
Bit rate mode                  : Variable
Channel(s)                     : 2 channels
Channel positions              : Front: L R
Sampling rate                  : 48.0 kHz / 24.0 kHz
Frame rate                     : 23.438 FPS (1024 spf)
Compression mode               : Lossy

Audio #2
ID                             : 2033 (0x7F1)
Menu ID                        : 203 (0xCB)
Format                         : AAC
Format/Info                    : Advanced Audio Codec
Format profile                 : HE-AAC / LC
Muxing mode                    : LATM
Codec ID                       : 17
Duration                       : 59 s 648 ms
Bit rate mode                  : Variable
Channel(s)                     : 2 channels
Channel positions              : Front: L R
Sampling rate                  : 48.0 kHz / 24.0 kHz
Frame rate                     : 23.438 FPS (1024 spf)
Compression mode               : Lossy

Menu
ID                             : 32 (0x20)
Menu ID                        : 203 (0xCB)
Duration                       : 59 s 766 ms
List                           : 2031 (0x7EF) (HEVC) / 2032 (0x7F0) (AAC) / 2033 (0x7F1) (AAC)
Service name                   : Ql墫
Service type                   : digital television

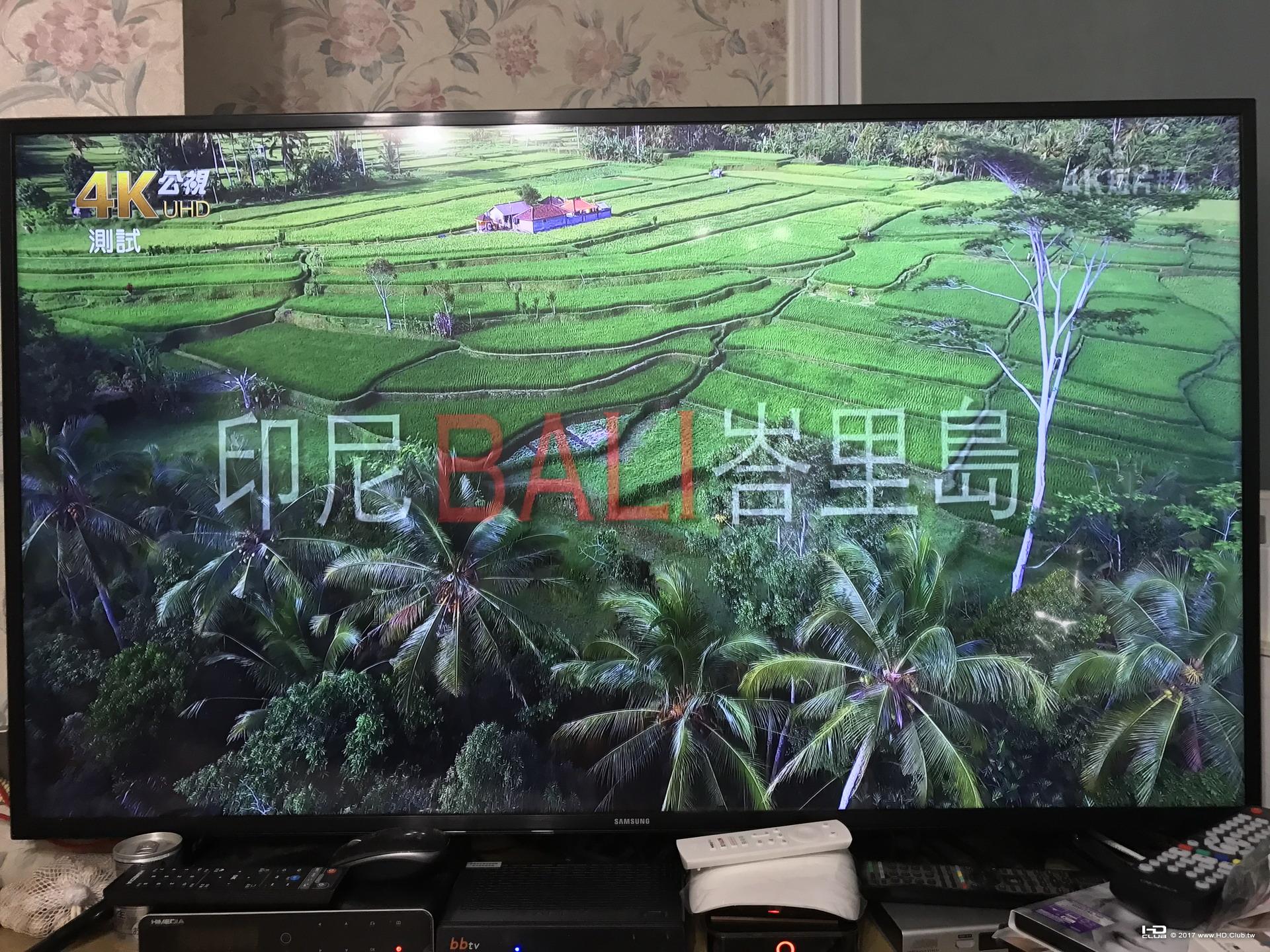

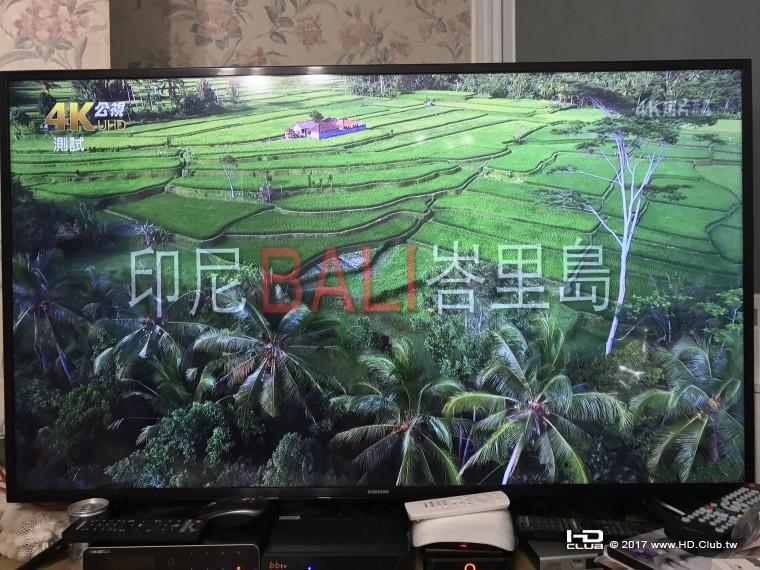

阿涼

家裡電視 SAMSUNG UA48JU6000WXZW
也可以正常播放公視 4K UHD測試訊號

pannvivian

日規4K電視有可能透過外接數位電視盒收看嗎 市面上不知是否有這樣的數位電視盒？

KOBSS

請死了這條心吧...
目前市面上 HDMI 2.0 的機上盒都做成了網路多媒體播放機, 這個利潤還比較好
做 DVB-T/T2 tuner 大多外銷, 台灣會買的人少之又少

短期內應該不會有廠商針對台灣市場做專用機上盒, 畢竟新上市 4K 電視都可以收視
舊電視 Full HD 也沒必要看 4K->2K 的畫面

直接換電視比較實際...
