劃時代的見證: FIBBR菲伯爾純系列HDMI光纖線 HDMI線是我們在高解析時代必備的一條線,由於它集成了數字化音影像的傳輸,在高解析影像普及的道路上有著功不可沒的功勞。自從HDMI組織在2002年12月9日正式發布了HDMI 1.0版標準以來,HDMI幾乎以兩年一變的速度升級它的標準。來到近年,隨著4K UHD極高清藍光機、4K電視或投影機以及HDR高動態範圍技術的普及,原有的銅線HDMI已經出現了傳輸速度、帶寬上的瓶頸。因此幾年之前已經有廠家另闢蹊徑,開始研發採用光纖作為傳輸介質的HDMI線。而FIBBR菲伯爾就是其中一家。
台灣地區總代理商:精研國際
中國地區總代理商:優聲美影
打破瓶頸的光纖 首先介紹一下,為什麼HDMI線要採用光纖進行傳送?筆者先岔開一下話題,說說家中的網絡連接,相信大家近十幾年對家中網絡的速度升級也有一定的了解,最早期上網是通過56K的電話線撥號上網、到後期的2M的ADSL寬帶上網,然後4M、6M逐漸升級到了12M的ADSL 寬帶,但是隨著人們對網絡需求的提升,ADSL的帶寬不足問題也逐漸暴露出來,通過銅線電話線的ADSL技術最高速度只有12M,若想享受更加快速的網絡,哪條能夠升級為光纖網絡。因此不少地區的運營商,也逐步開始升級為光纖網絡,現時光纖網絡最高的速度可達到100M,其實光纖的速度遠不止100M,這也為以後的升級留下足夠的空間。
採用銅線HDMI傳輸HDR信號,播放器提示檢測不到4K HDR電視,顯然銅線的頻寬已經不夠傳送4K HDR內容
其實,現時HDMI也跟ADSL上網一樣,受制於銅線的帶寬、抗干擾、衰減等問題,現時4K極高清、HDR高動態範圍畫面的傳送已經出現問題,傳送4K@60Hz的時候,會出現卡頓、丟幀、HDR無法打開(或播放機無法識別帶HDR功能的電視和投影機)等問題。此外,在長距離的傳送方面,HDMI線材的衰減抗干擾能力問題也突顯出來。在家用環境下,連接投影機一般需要用到15到20米甚至更長的HDMI線材,如果超過30米的線材,就要加裝放大設備,這也限制了HDMI長距離傳送。來到4K時代,需要通過光纖來解決傳統銅線的瓶頸問題。
華人的驕傲——FIBBR菲伯爾FIBBR菲伯爾的光纖HDMI線,能夠通過光纖來傳送HDMI信號,這應該是外國的最先進技術吧?這應該是外國的品牌才能做到吧?不好意思,FIBBR菲伯爾是我們亞洲國家的品牌。FIBBR菲伯爾是長芯盛(武漢)科技有限公司旗下的品牌,長芯盛(武漢)科技有限公司是由長飛光纖光纜股份有限公司與台灣威盛電子股份有限公司共同出資創辦的合資企業,總部位於武漢東湖新技術開發區。長芯盛(武漢)科技有限公司是一家專業致力於研發和生產有源光纜的高科技公司。
長飛公司在光纖光纜方面,不但是中國認定的企業技術中心、技術創新示範企業、擁有中國光纖光纜製備唯一重點實驗室,長飛還是目前全球僅有的3家能夠提供抗彎折特種光纖的廠商。而長飛的光纖產品,與光纖技術全球第一美國康寧公司的同類型產品,經由美國蘋果公司的特別對比測試,長飛的產品無論是技術方面還是耐用程度都遠超過康寧公司的同類型產品。而台灣威盛電子股份有限公司是台灣地區的集成電路設計公司,主要生產主機板的芯片組、中央處理器CPU、以及記憶體,它是世界上最大的獨立主機板芯片組設計公司。
正是有著這兩家大型企業的加持,令FIBBR菲伯爾擁有強大的自主芯片研發實力、中國唯一光纖光纜國家重點實驗室、超高精度光學模組設計能力、全球第一的光纖光纜製造能力、成熟高效的有源光纜組裝工藝這五大核心優勢,兩家有實力的公司強強聯手,FIBBR菲伯爾的產品有了強大的技術保證。
FIBBR菲伯爾的線材採用的是長飛獨有的彎曲不敏感特種光纖。這種光纖具有普通光纖所無法比擬的超強生存能力,是作為消費級光纖線的首選材料。使用此特種光纖的FIBBR產品,經歷超過500萬次坦克鏈拖拽實驗,承受200N的拉力和壓扁力、以及上千小時-20~70度高低溫循環測試,用家完全不需要擔心產品的品質。
此外,FIBBR為光纖HDMI線配備了精度極高的電光/光電轉換引擎,保證信號以光速傳輸,延時極低。FIBBR菲伯爾的線材擁有極低衰減率,光纖每米衰減率小於0.0035dB,相比銅線可以忽略不計,抗干擾力強,不受電磁干擾,特別是對於傳輸要求極高的音頻信息來說,底噪超低,保證了聲音的純正。FIBBR菲伯爾HDMI線集成度高,無需額外供電,此外,由於採用了光纖材質,Fibbr的HDMI線比傳統銅線的HDMI的體積和重量減少高達60%,並且具有抗彎折、耐拉伸,非常易於工程佈線。
值得一提的是,自2016年開始,中國中央電視台春節聯歡晚會的演播大廳、操控間以及後台設備的HDMI線材放棄了以往銅材質HDMI,而是選擇了中國乃至全球範圍內科技含量最高的光纖材質HDMI品牌FIBBR,這一舉措不僅保證了龐大的數字信號完整的傳輸,使得廣大觀眾可以更清晰的觀看春晚畫面,更是建立了傳輸線材應用的新的風向標,同時也是對中國高新技術產業的信任和支持。春晚的光纖HDMI運用不僅僅是材質上的突破,更是打破長度由固有50米極限的瓶頸,實際使用長度達到了200米。

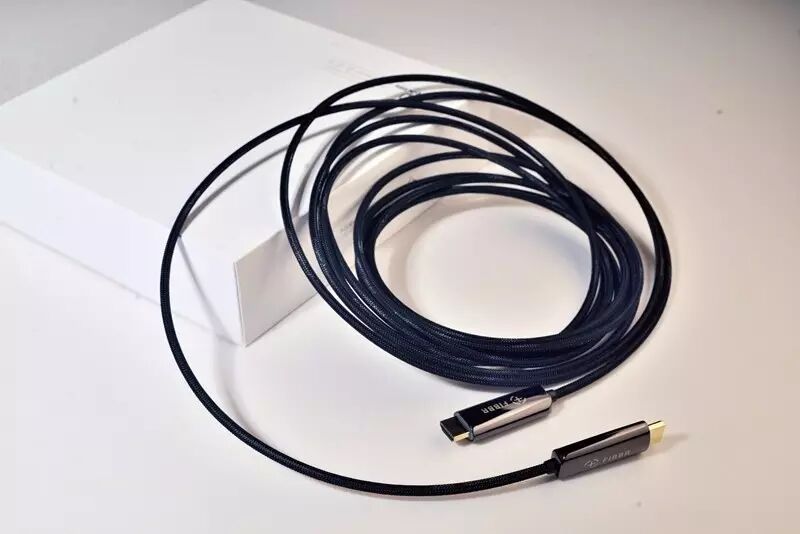

“輕量級”的光纖HDMI線這次送到本刊測試的是FIBBR菲伯爾Pure純係列的5m線材,線纜直徑的官方數據為4.6mm,這樣“輕量級”的HDMI線,筆者還是第一次測評。這款線材拿上手非常輕,線徑也很細,約和普通打印機的USB線的直徑相仿,並且也很柔軟、彎折也非常便利,非常方便在線槽、器材架上固定和安裝佈線。
特別的方向指示由於菲伯爾FIBBR光纖HDMI線的接頭內部是帶有電光(信源端)/電光(接收設備端)轉換的,因此用家在連接線材的時候需要特別注意方向,接頭上面標示1是接在信源端的,而標示2是接在接收設備端,如AV功放、投影機、電視機。正因為這個方向性的問題,FIBBR為Pure純係列的插頭特別設計了指示燈,用家接上信源端后,如果連接正確,另外一端會發出白色的光,一來可供用家分辨是否接錯,二來可以在接上電視或投影機的時候,輕微的光線可以照亮機身暗處的接口,方便用家找到對應的接口;如果連接不正確,會有紅色燈閃爍,提示用家需更換線材改方向進行連接,這些無一不是方便用家的設計。

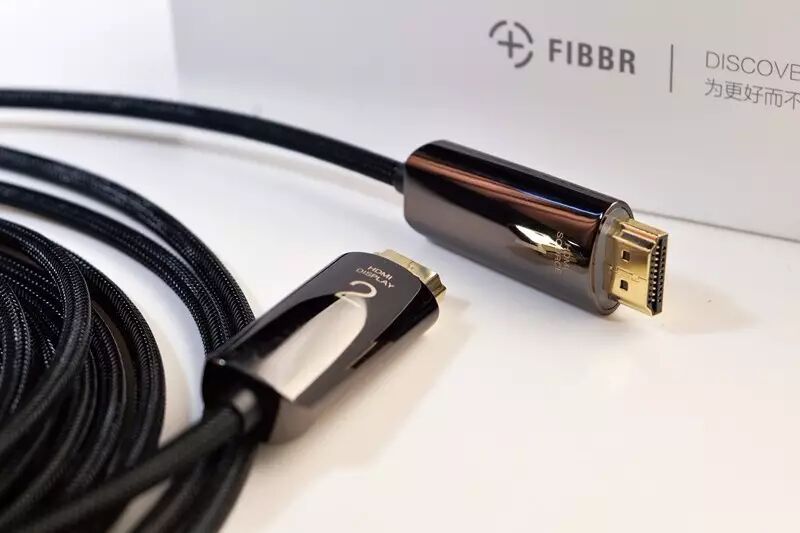

由於菲伯爾FIBBR光纖HDMI線的接頭內部是帶有電光(信源端)電光(接收設備端)轉換的,因此用家在連接線材的時候需要特別注意方向

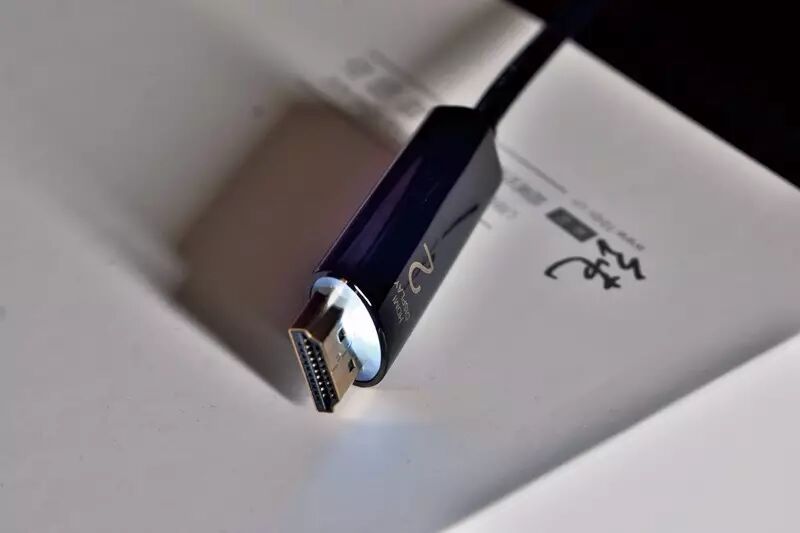

用家接上信源端后,如果連接正確,另外一端會發出白色的光

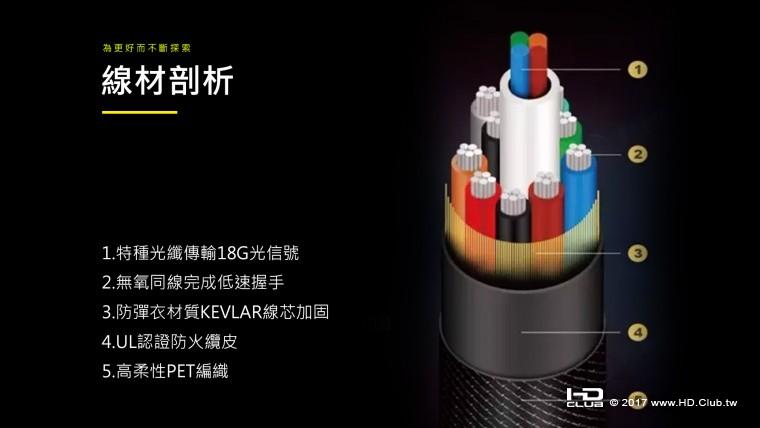

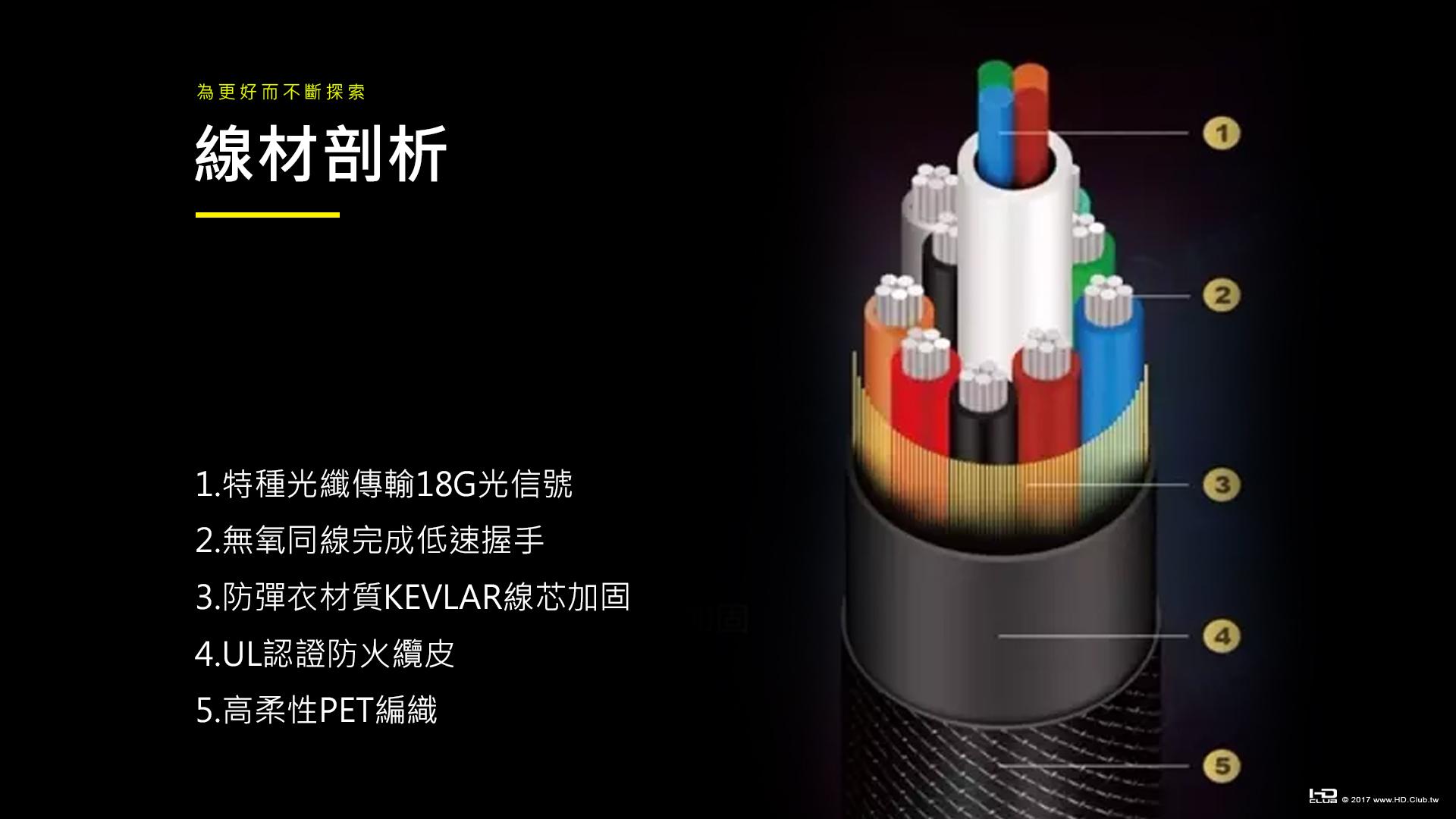

特種光纖確保信號的傳輸從廠方公佈的解剖圖看到,Pure純系列採用4根特種光纖作為主信號傳輸,光纖線芯的線芯徑僅50微米,僅僅是頭髮絲直徑的1/2!而光纖保護層外圍則是無氧銅的線材,用於兩個端口的之間供電以及低速握手的工作,而線芯的外圍更採用了Kevlar防彈線芯進行加固,外層則採用加密尼龍網外雙絲編織層,能夠有效果防止磨損。
完全應對4K@60Hz
據廠方資料介紹,Pure純係列是按照HDMI 2.0的標準,採用了目前最好的芯片,並在ULTRAPRO專系列的基礎上,通過獨特算法,盡力將聲音和畫面做到極致,達到聲畫合一的境界。帶寬方面,Pure純係列能夠達到100G,對於HDMI標準的18G還有極大的餘量,完全能夠以極低損耗、極低延遲傳輸4K@60Hz、HDR的多種色域畫面。
在菲伯爾FIBBR的光纖HDMI線的加持下色彩過渡自然細膩,暗部細節呈現清晰準確,圖像的邊沿線條勾勒銳利結實,絲毫未見松蒙的跡象
實試感受在本刊的試音室,我們使用了OPPO最新推出的UDP-205 4K UHD藍光播放機和SONY VPL-VZ1000ES 4K超短焦投影機,同時現場還有一條價位相仿、相同長度的HDMI線用於對比。
首先採用FIBBR菲伯爾Pure純係列的5m光纖HDMI線進行播放,放上《瘋狂的麥克斯》4K UHD藍光碟,該片帶有HDR高動態範圍的數據。在不開HDR模式的情況下,畫面細膩,過渡自然,在開啟HDR模式後,依然能夠順利播放這個片段,在開啟HDR後能夠觀察到更多的暗部細節,畫面更顯精細。
隨後換上用於對比的相同價位線材進行對比,明顯感覺到畫面的顆粒感、噪點比FIBBR菲伯爾的光纖HDMI線增大,而且在播放器已經播放的時候,投影機還閃爍了幾次才有正常的畫面顯示,隨後,筆者開啟HDR功能,然而播放器居然提示投影機不支持HDR功能,看來這是銅線HDMI線材的帶寬限制問題所引起的。可見在4K、HDR的時候,光纖HDMI已經是必須的了。

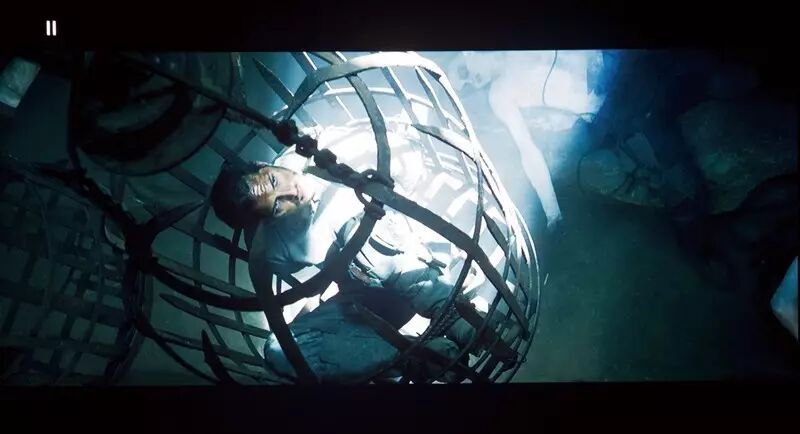

採用銅線HDMI傳輸的《瘋狂的麥克斯》
採用FIBBR純係列的光纖HDMI線,暗部細節明顯豐富很多

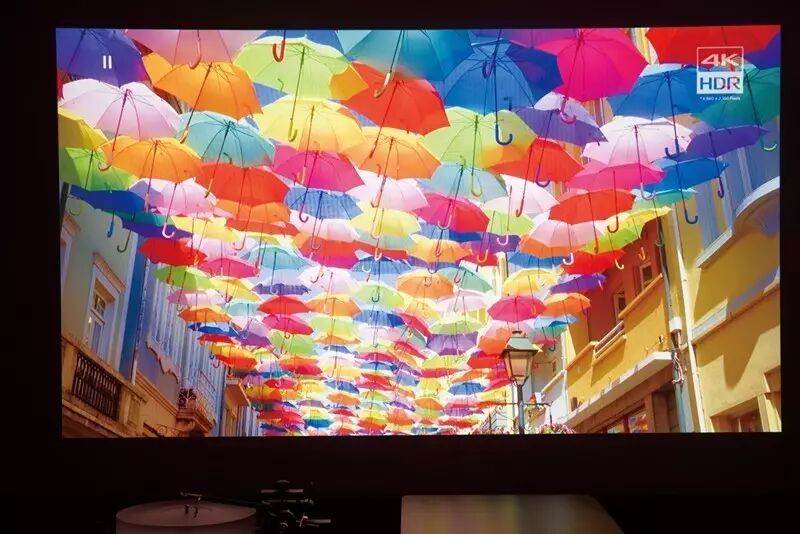

隨後播放了一段4K的示範測試片,是由索尼提供的專業測試片段。這個片段是色彩繽紛的雨傘,經過與普通HDMI線材對比,明顯感覺到菲伯爾FIBBR的光纖HDMI線輸出的影像細節會更多,色彩更加鮮豔豐富,畫面會過渡更自然清晰。在菲伯爾FIBBR的光纖HDMI線的加持下色彩過渡自然細膩,暗部細節呈現清晰準確,圖像的邊沿線條勾勒銳利結實,絲毫未見松蒙的跡象。而且整個畫面富有縱深感,畫面非常逼真。
總結
值得注意的是,我們測試的FIBBR菲伯爾Pure純係列光纖HDMI線僅僅是5m的長度,就已經完胜普通銅線HDMI 線。假若是10m、20m甚至更長的HDMI線材,不對比的情況下,銅線HDMI的畫面還是可以忍受的,但和FIBBR菲伯爾的同等長度的光纖HDMI線對比,相信一定慘不忍睹。
有著威盛電子強大的電光/光電轉換技術、長飛公司的特種光纖加持,令FIBBR菲伯爾的Pure純係列光纖HDMI線有著極低延遲、近乎為零的衰減,同時有著輕便、柔軟的身材,易於安裝使用和輕鬆抵抗各種電磁干擾等優點,絕對是解決4K、HDR、長距離傳輸的首選方案。
