[開箱文]JVC LT-42WX70高畫質專業Adobe色域顯色液晶顯示器

光之白翼

前些日子有幸參與台灣JVC新產品鑑賞會~
當天雖然時間短暫無法多加測試~
但是在短暫的相聚之下~對它有了深刻的印象~
也產生了強烈的興趣~

前天大龍兄得知友版曹大已經取得此物~
於是辦了一場小型的聚會~讓各位會友連絡一下感情~交流心得~
順便一同鑑賞一下GZ78T的後繼機~看看它有何能耐~




陪同測試之機種:
新禾 52XV500G
JVC 42WX70
SONY 46X4000
SONY 46X1
集品 9142
新禾 42RV500G
奇美 42X7000D
三洋 32HD3


陪同測試之器材:
PS3 60G
大龍 HTPC
大通 HDTV-2500
夏普BS DV-AC75
第四台 南桃園有線電視
MAGNETOX V220(僅與42WX70搭配使用)




本日的主角JVC LT-42WX70

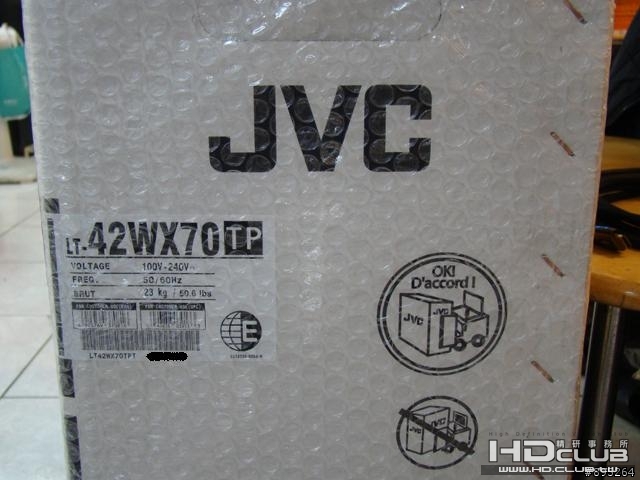

機體外箱-正面

機體外箱-右側

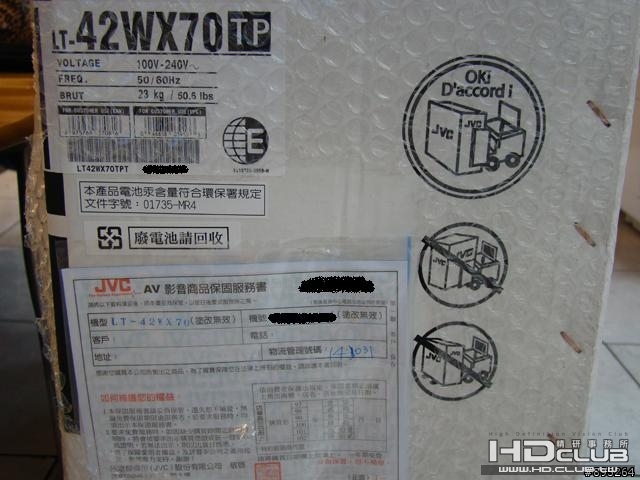

機體外箱-右側

機體外箱-右側

(保固卡)

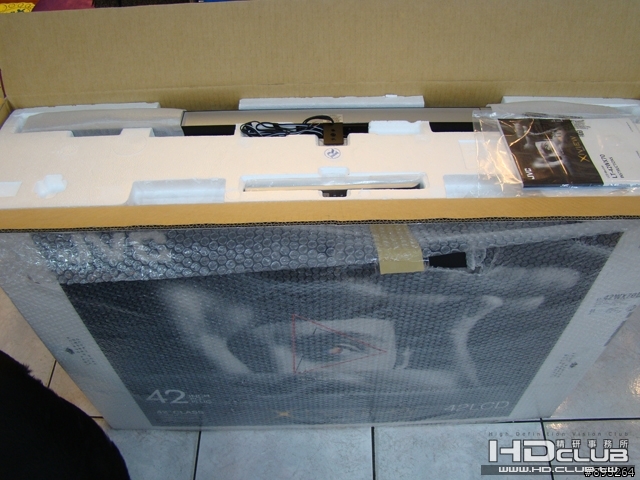

機體外箱-拆封

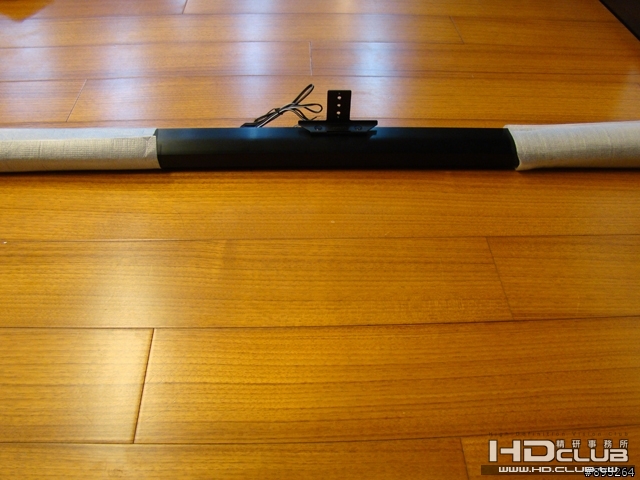

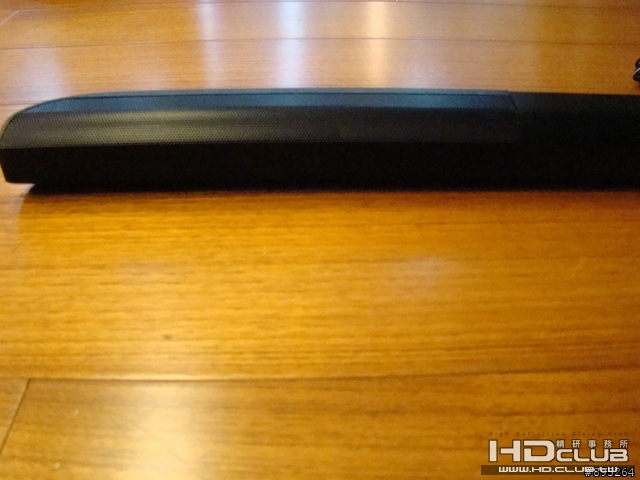

本體喇叭

本體喇叭-拆封
(中段為金屬質感設計)

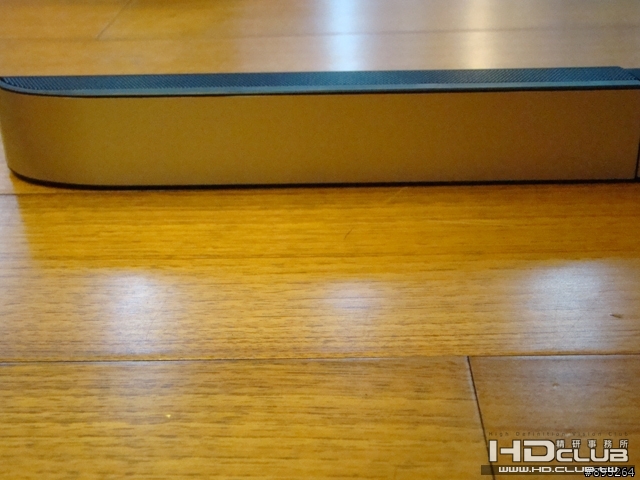

本體喇叭-左側

本體喇叭-左側背面

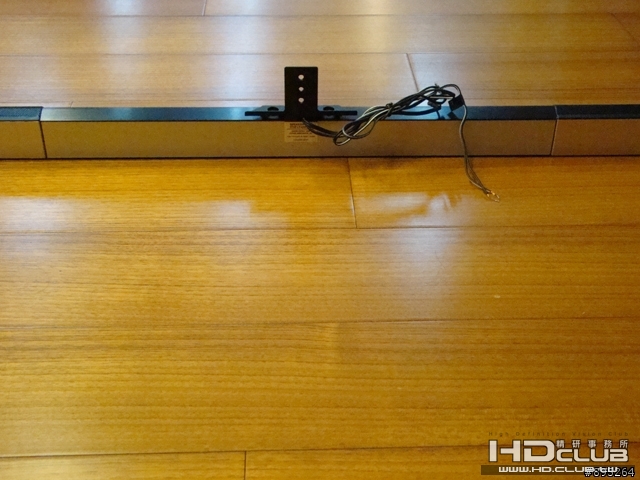

本體喇叭-背面

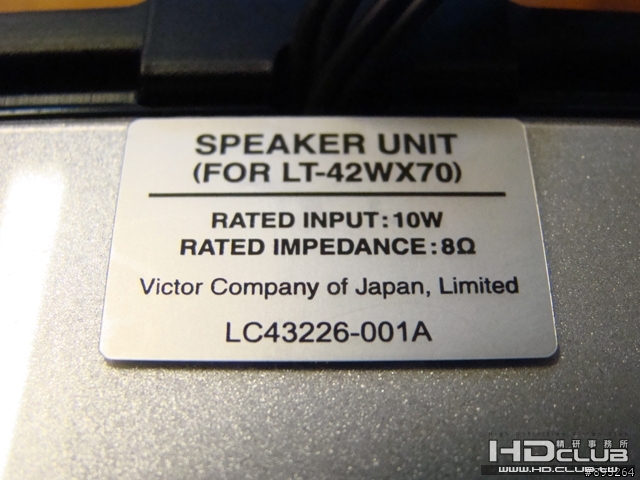

本體喇叭-背面標籤

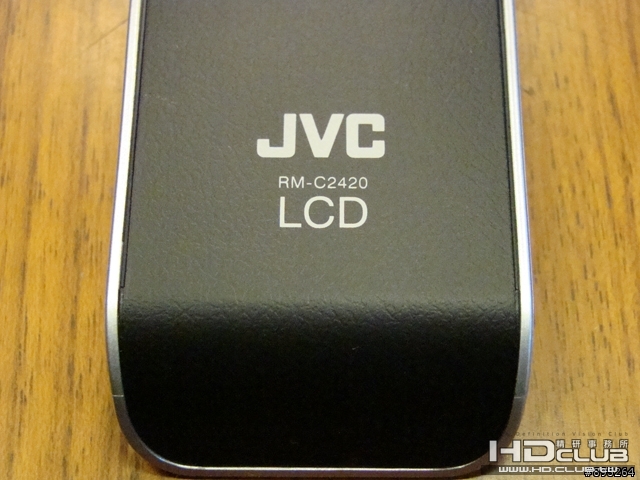

遙控器-正面
(遙控與本體相同~正面採皮革紋設計~背面採銀色美背式設計)

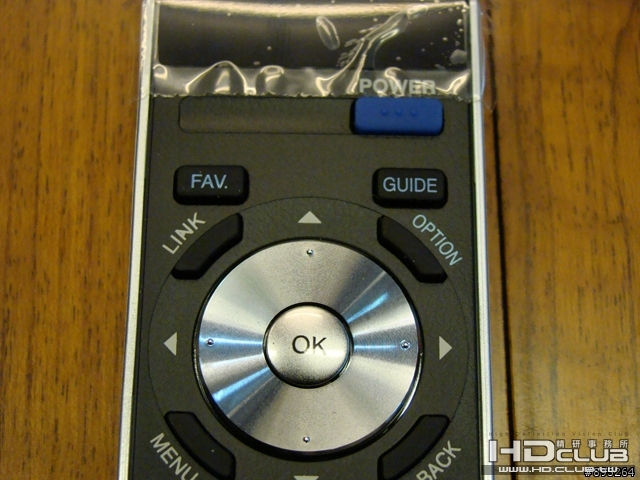

遙控器1-4

遙控器2-4
(四色快捷鍵與STR INPUT鍵~無效~)

遙控器3-4
(數字鍵與最下列功能鍵~無效~)

遙控器4-4

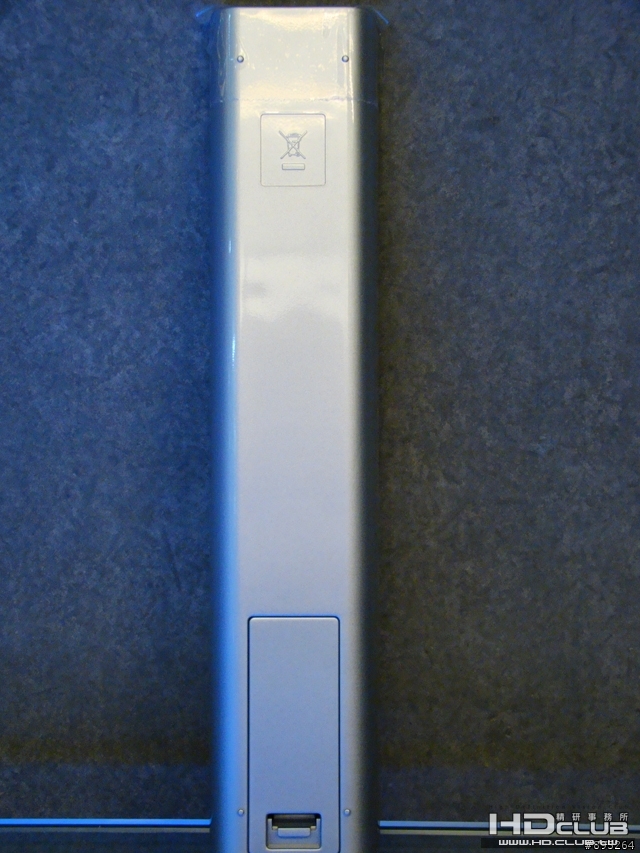

遙控器-背面

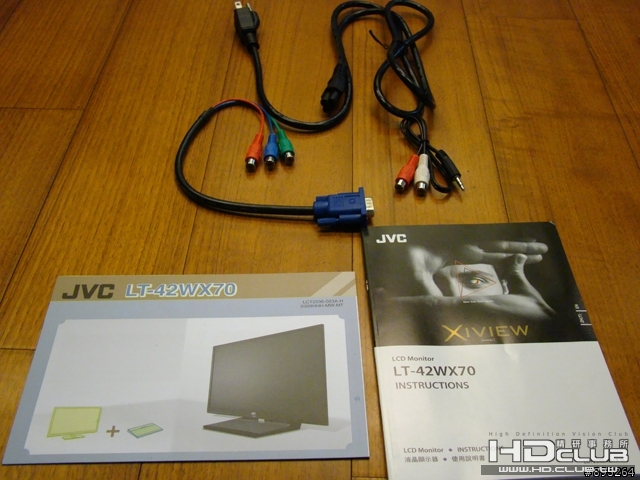

附件-電源線~VGA轉色差/AV端子~3.5轉LR端子~DM~說明書~

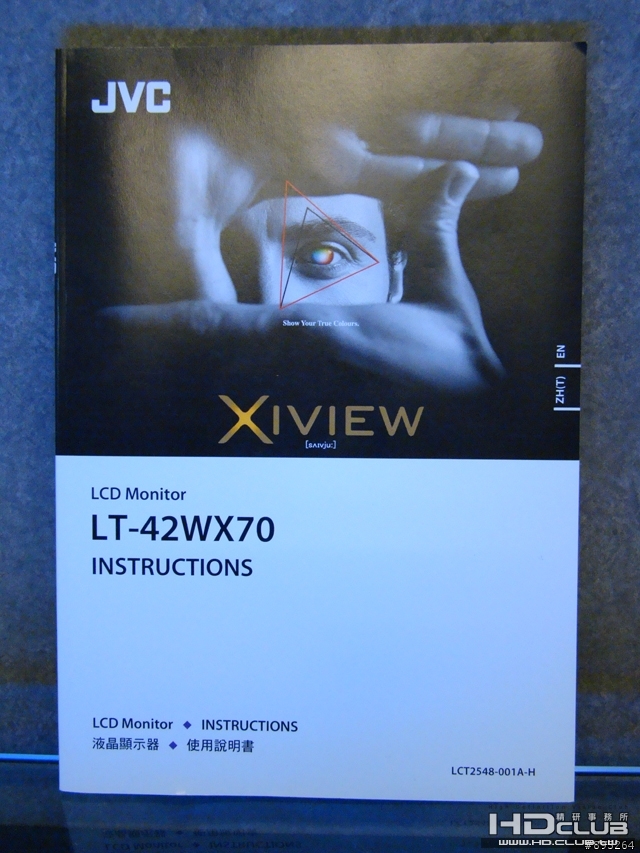

附件-說明書



附件-電源線

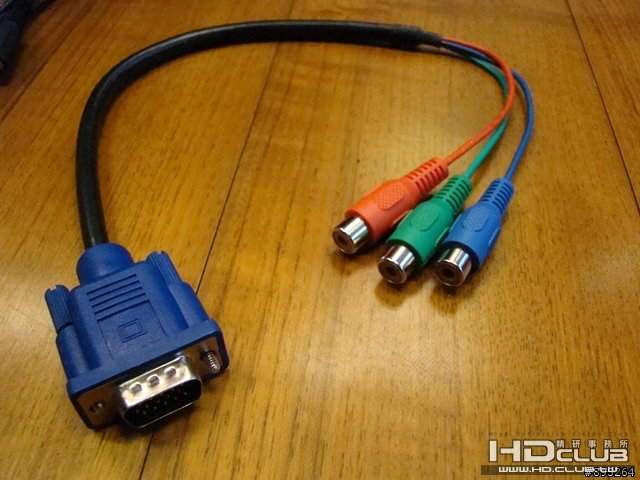

附件-VGA轉色差/AV端子



本日的主角...害羞不肯出來...


連哄帶騙...終於把它引出來了...

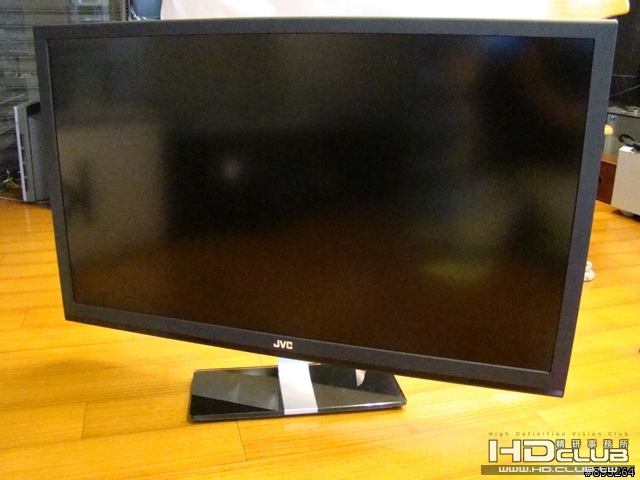

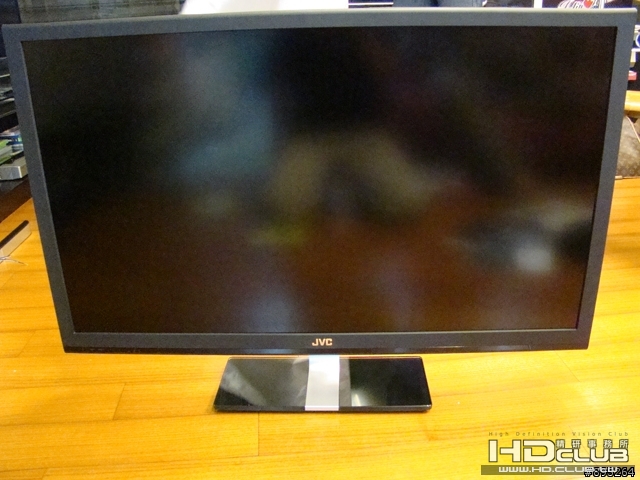

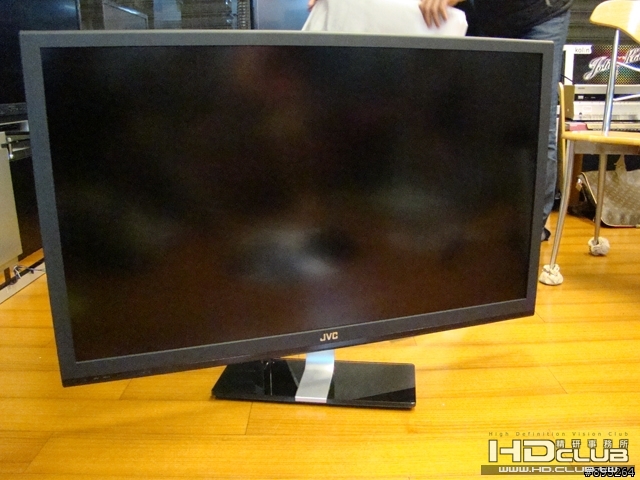

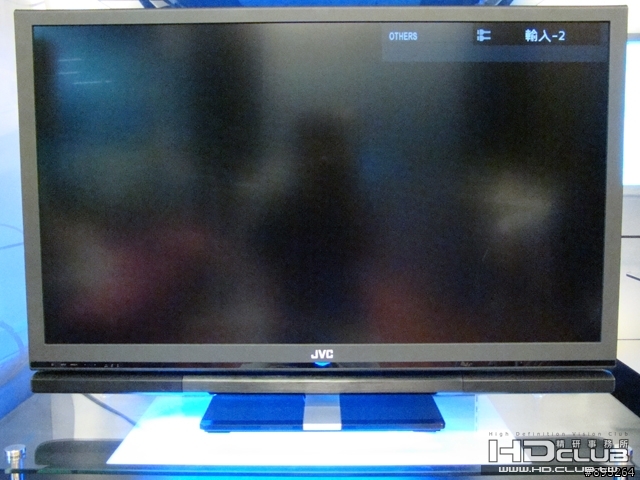

42WX70-正面



42WX70-向左45度


42WX70-向右45度

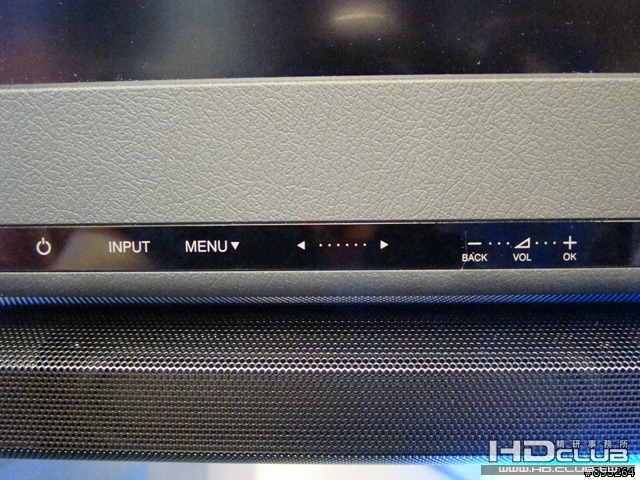

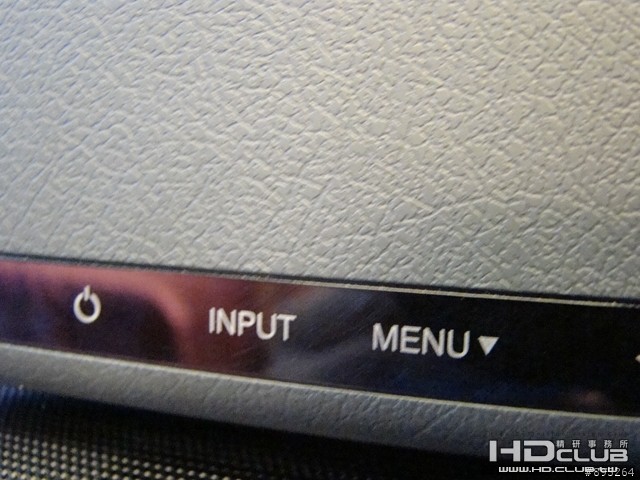

42WX70-正面觸碰式面板1-2



42WX70-正面觸碰式面板2-2

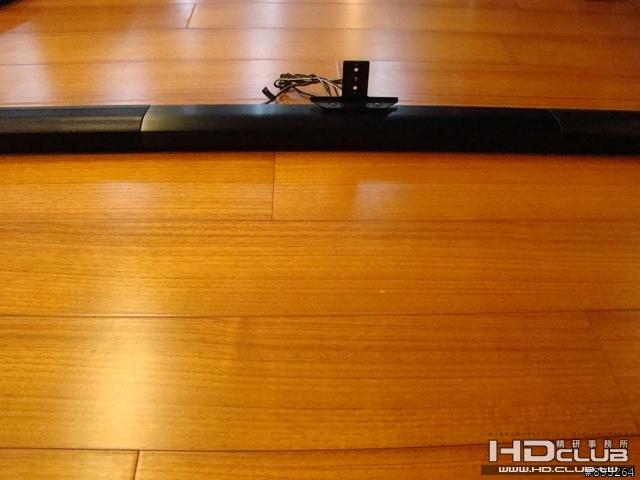

42WX70-底座支架

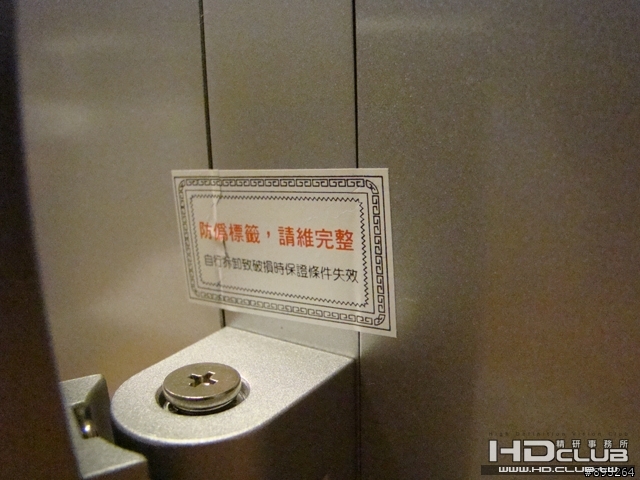

42WX70-防偽保固貼

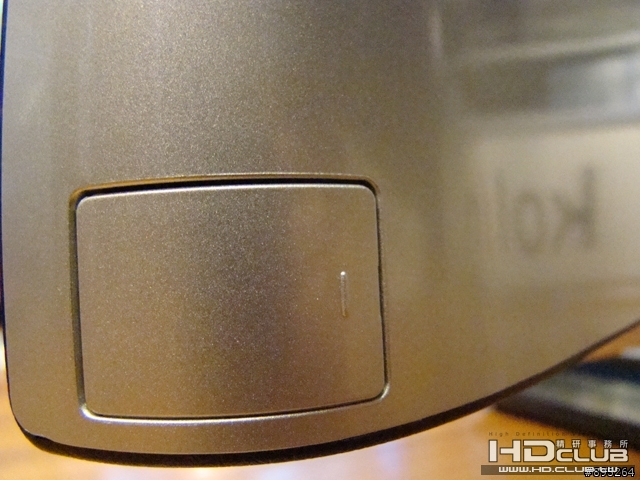

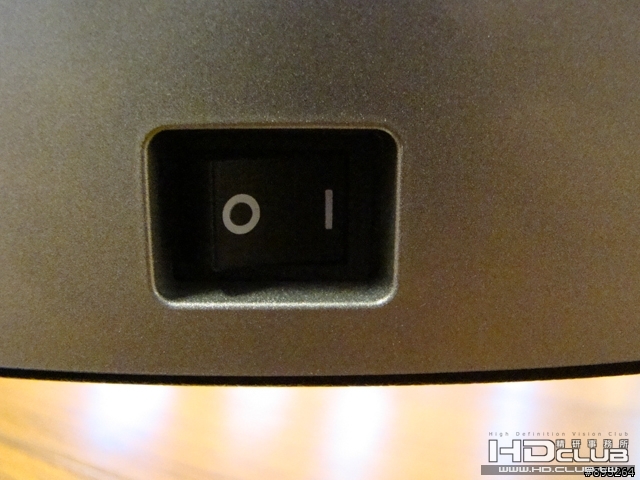

42WX70-背後總電源開關

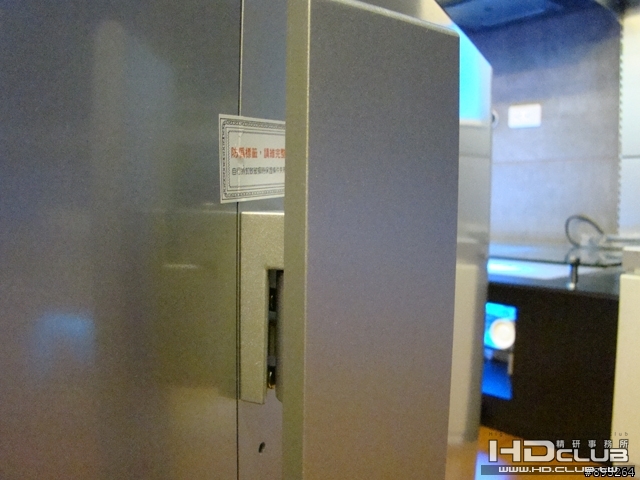

42WX70-右側HDMI1位置



42WX70-右側HDMI1

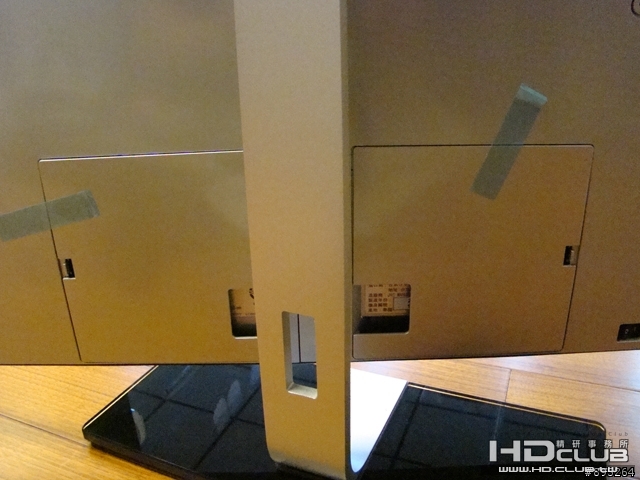

42WX70-背面端子處外殼

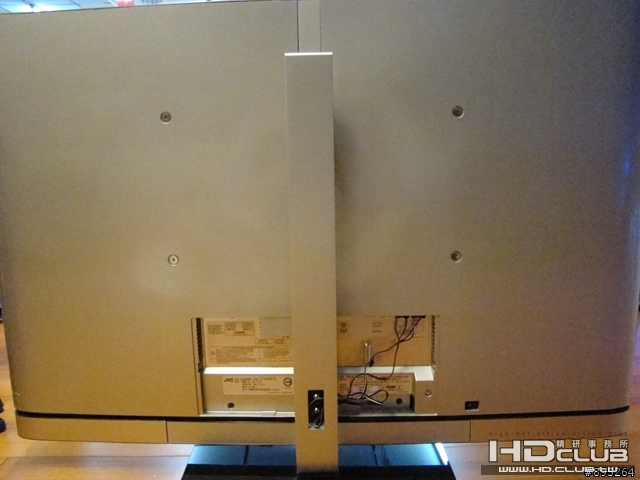

42WX70-背面
(超輕薄美背式設計)

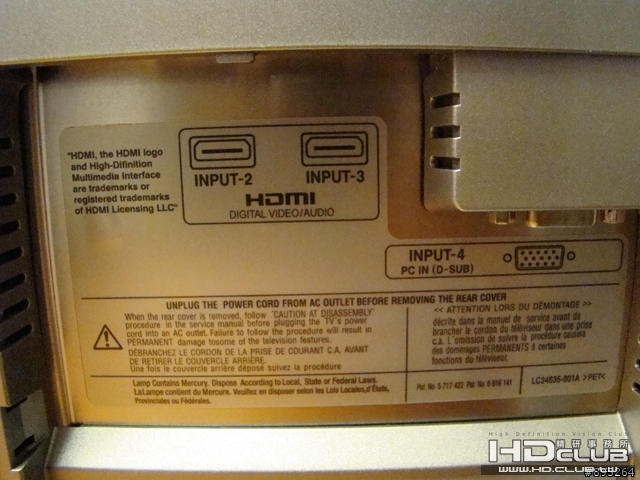

42WX70-背面左側端子



42WX70-背面端子左側下方標籤

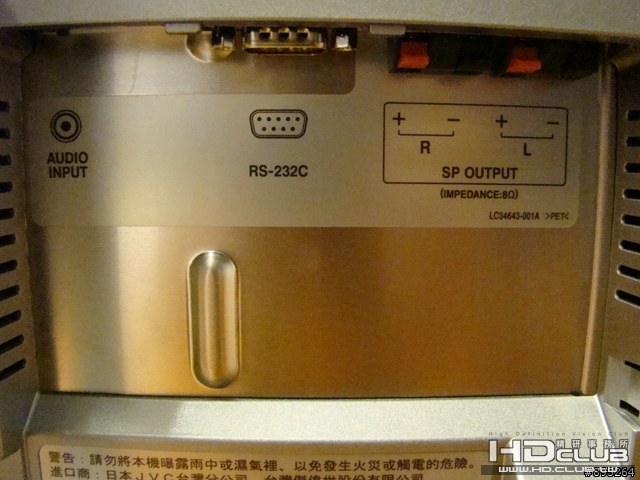

42WX70-背面右側端子

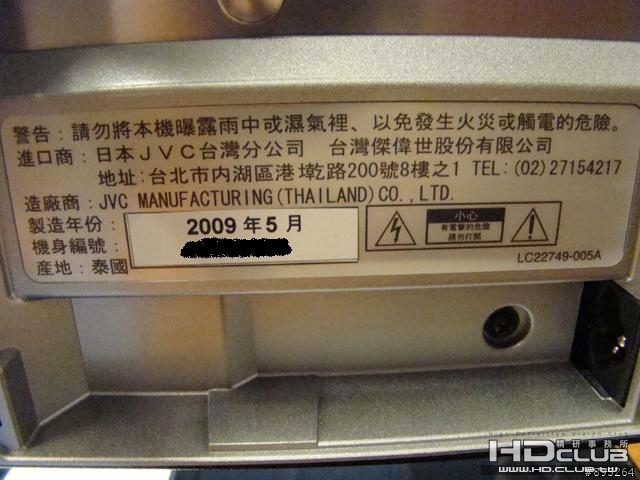

42WX70-背面端子右側下方標籤

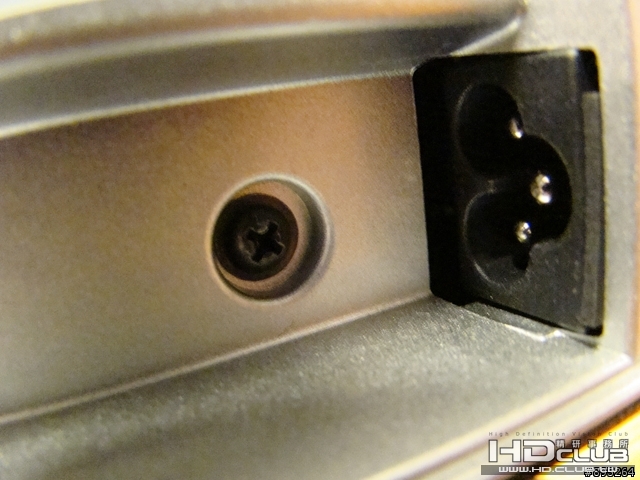

42WX70-電源線插孔



42WX70-正式上架

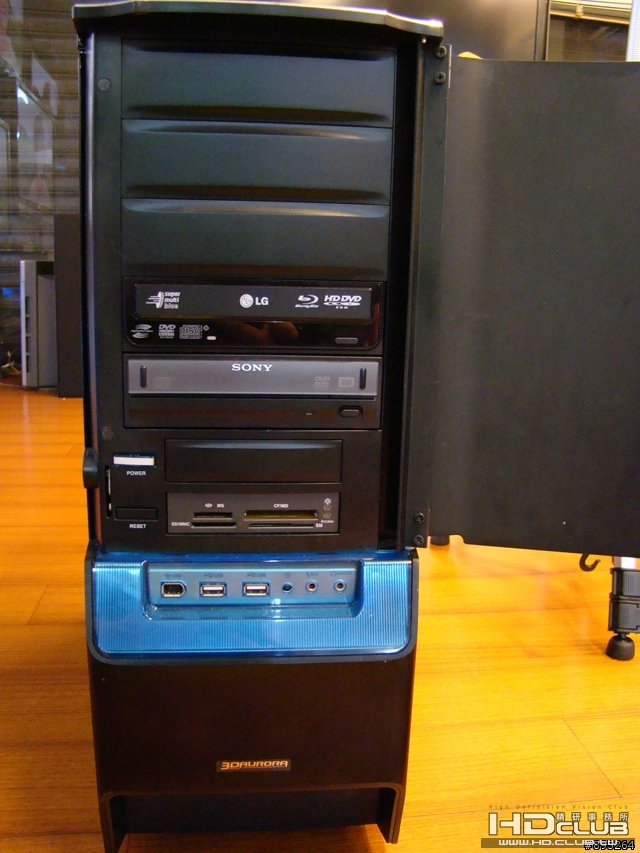

今日協助測試用HDTC-正面
(大龍兄所提供)



今日協助測試用HTPC-背面
(大龍兄所提供)



42WX70使用HDMI端子連結HTPC

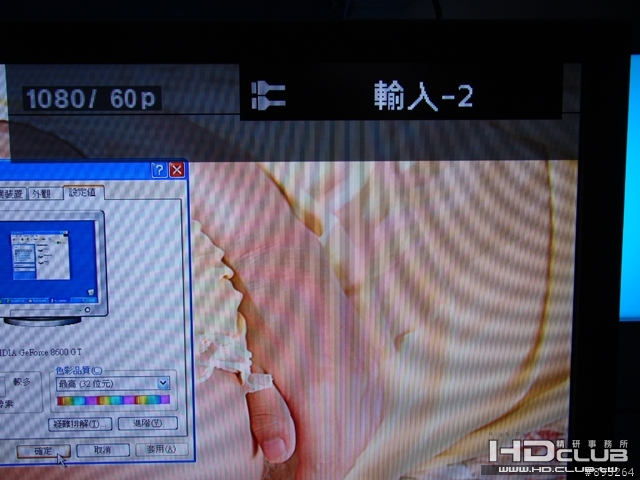

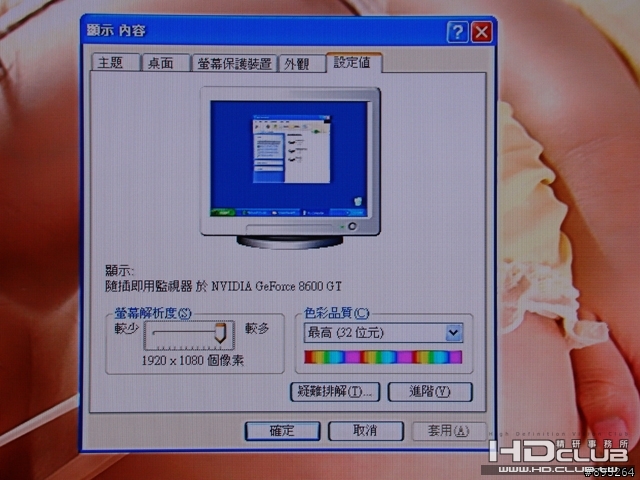

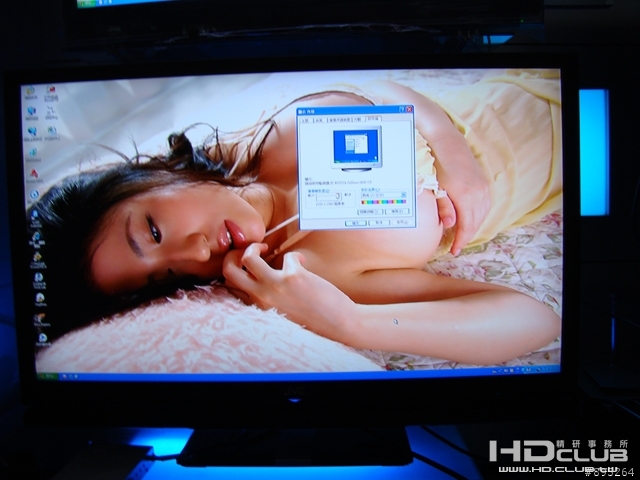

HTPC設定1920*1080解析度-點對點~字體無模糊現像


確認42WX70接收之訊號

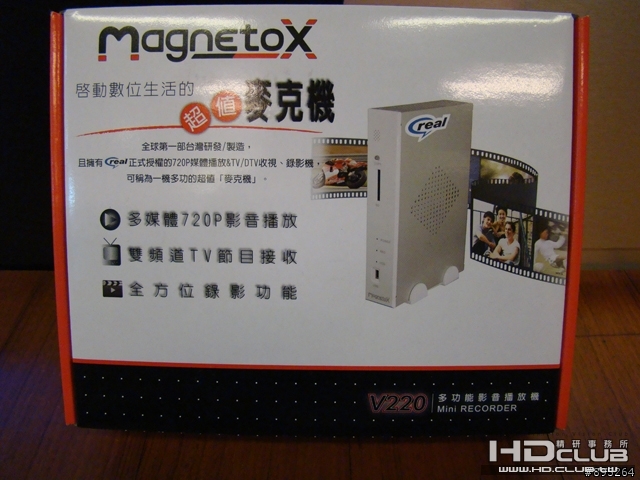

今日協助42WX70測試第四台用電視錄放影機-外盒(MAGNETOX V220)
(可錄式多媒體電視盒~支援類比/數位雙規格)



MAGNETOX V220-正面
(可錄式多媒體電視盒~支援類比/數位雙規格)



MAGNETOX V220-背面
(可錄式多媒體電視盒~支援類比/數位雙規格)

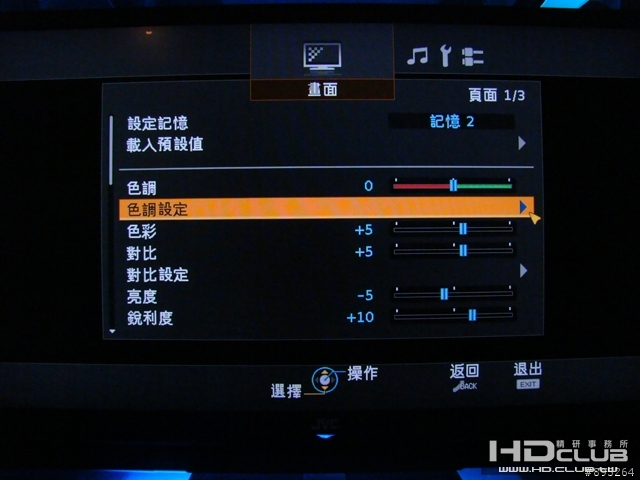

MENU>畫面設定選單1/3

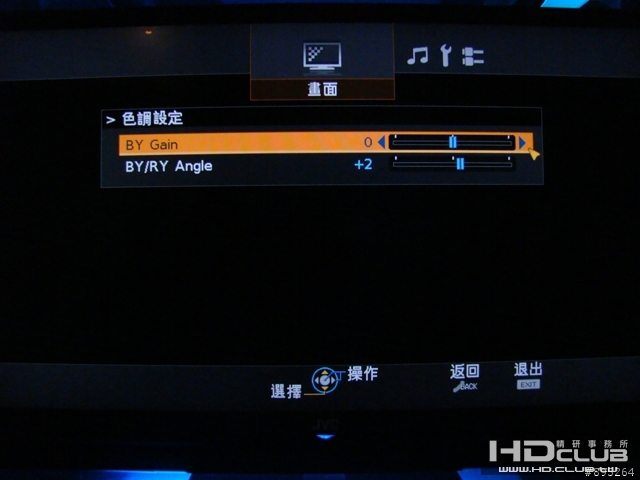

MENU>畫面設定1/3>色調設定



MENU>畫面設定1/3>對比設定

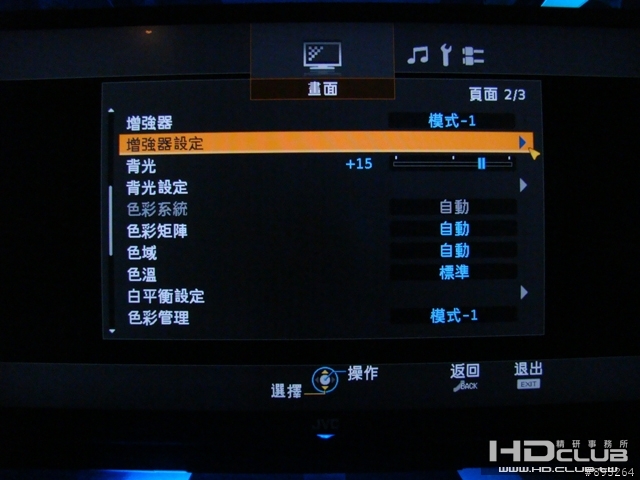

MENU>畫面設定選單2/3



MENU>畫面設定選單2/3>增強器設定

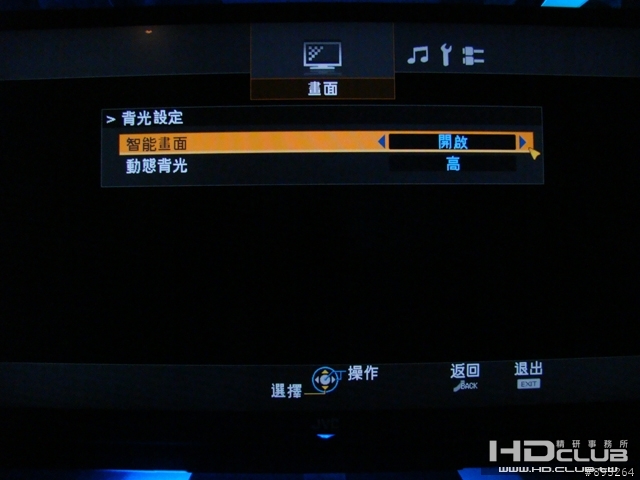

MENU>畫面設定選單2/3>背光設定



MENU>畫面設定選單2/3>色彩矩陣

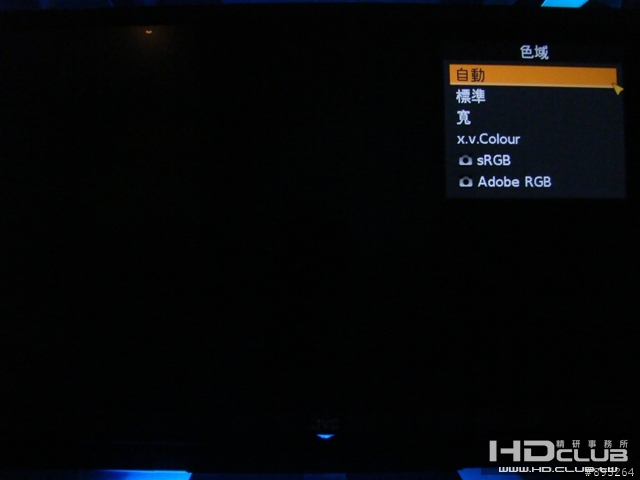

MENU>畫面設定選單2/3>色域



MENU>畫面設定選單2/3>色溫

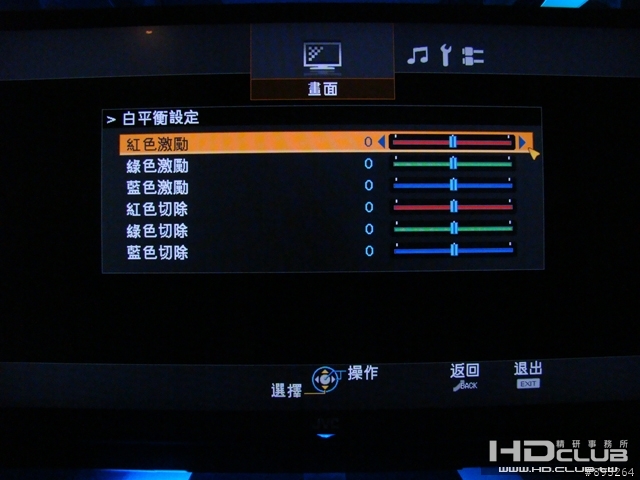

MENU>畫面設定選單2/3>白平衡



MENU>畫面設定選單2/3>色彩管理

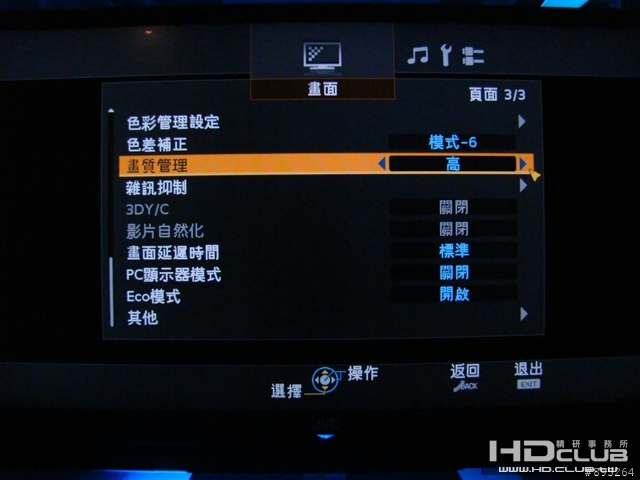

MENU>畫面設定選單3/3

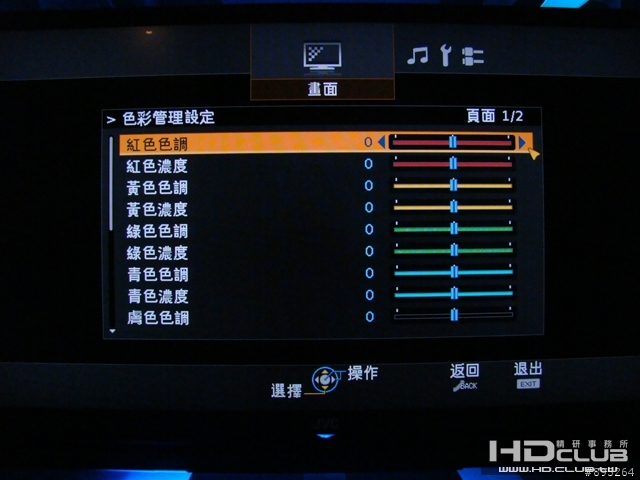

MENU>畫面設定選單3/3>色彩管裡設定1/2

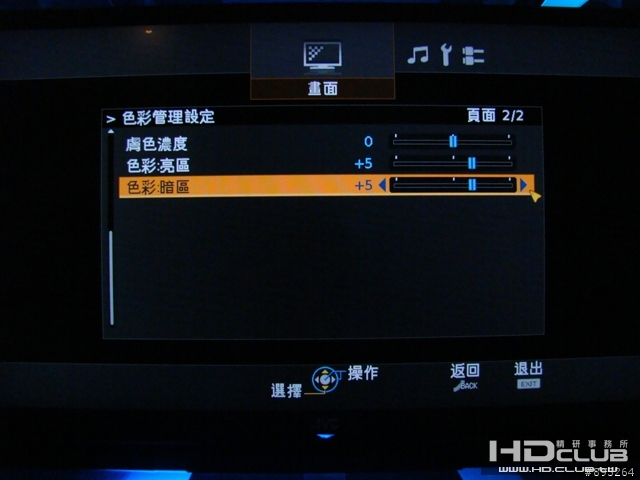

MENU>畫面設定選單3/3>色彩管裡設定2/2



MENU>畫面設定選單3/3>雜訊抑制

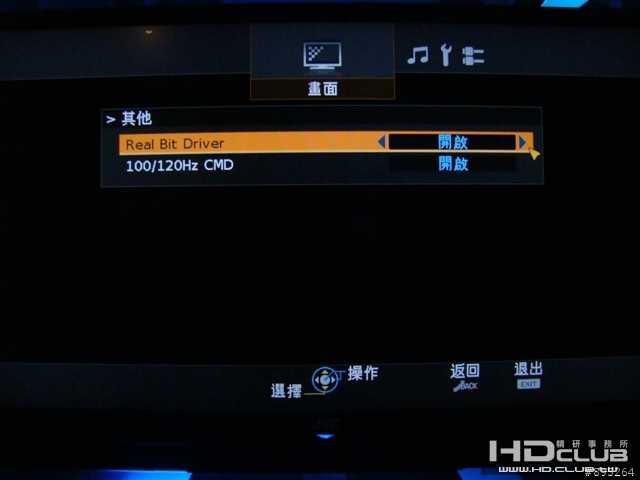

MENU>畫面設定選單3/3>其他



MENU>聲音

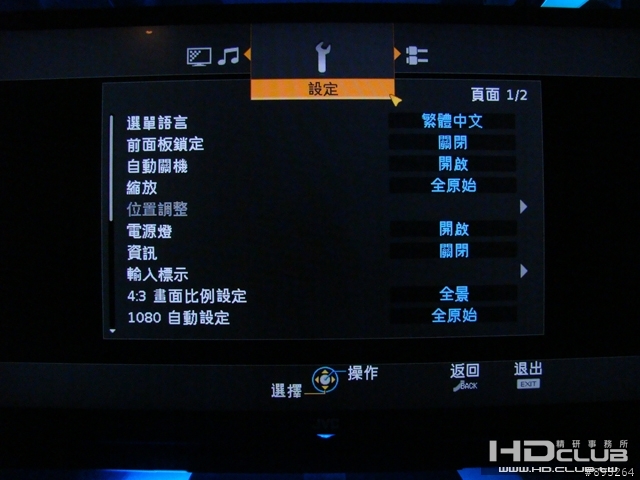

MENU>設定1/2

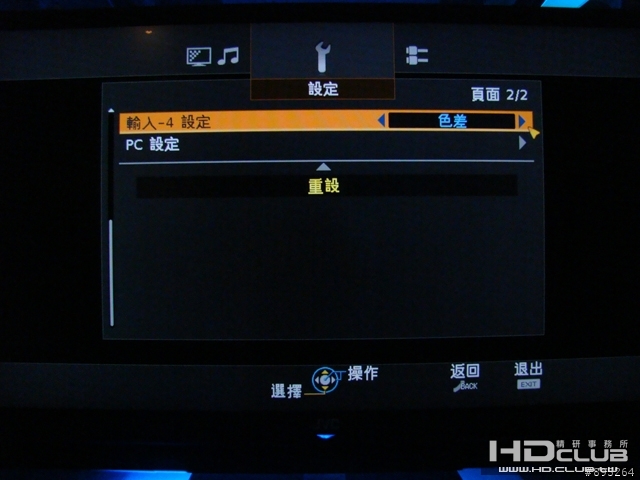

MENU>設定2/2



MENU>設定2/2>PC設定

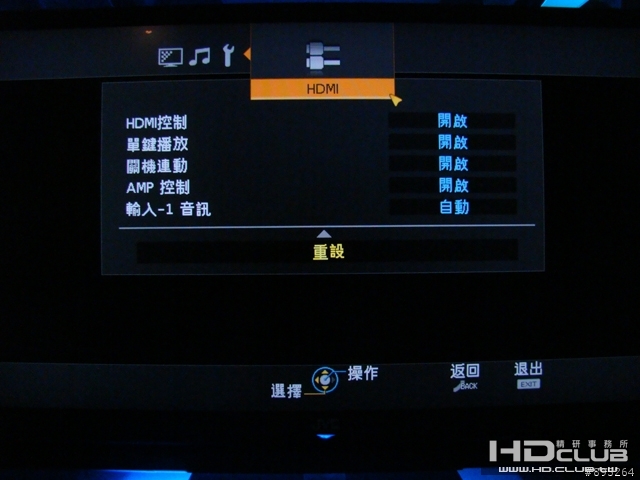

MENU>HDMI設定


[ 本帖最後由 gameflygo 於 2009-6-2 15:49 編輯 ]

光之白翼

集品-9142	SONY-46X4000
JVC-42WX70	SONY-46X1

西楓大所提供的色階處理測試圖檔-灰色漸層

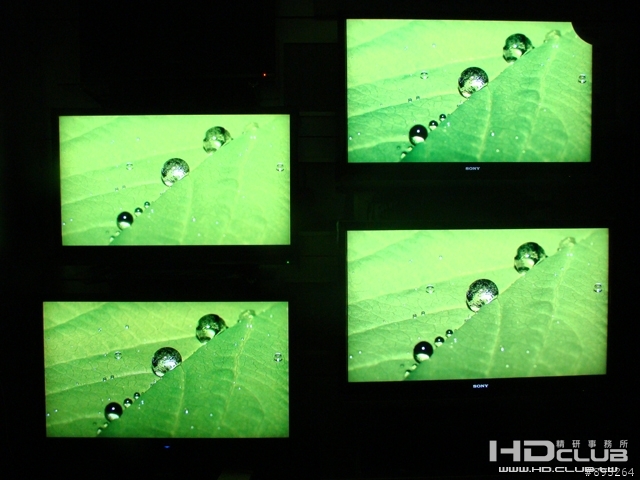

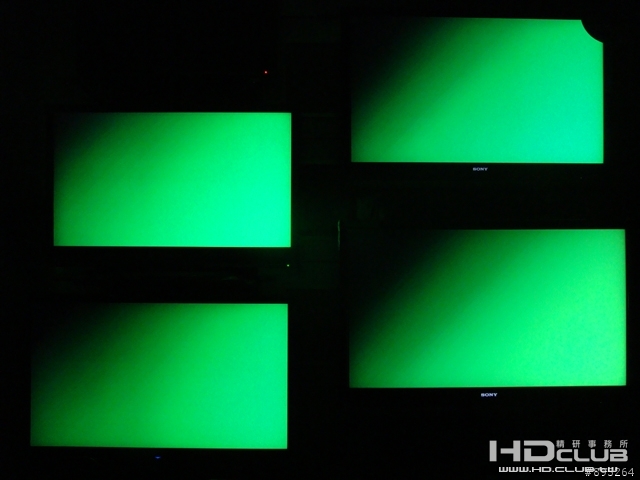

西楓大所提供的色階處理測試圖檔-綠色漸層

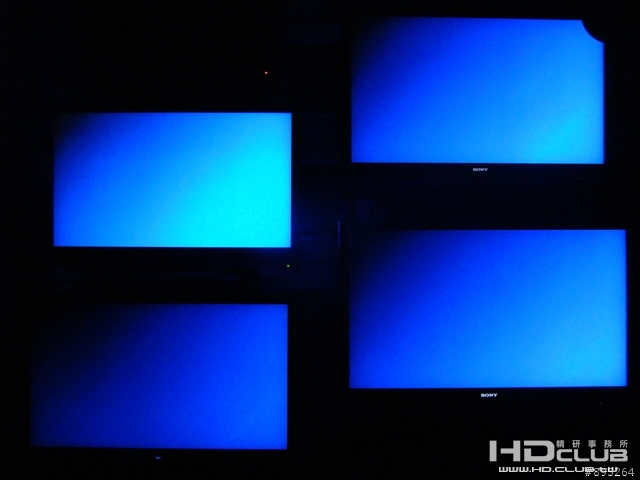

西楓大所提供的色階處理測試圖檔-藍色漸層



西楓大所提供的色階處理測試圖檔-青色漸層

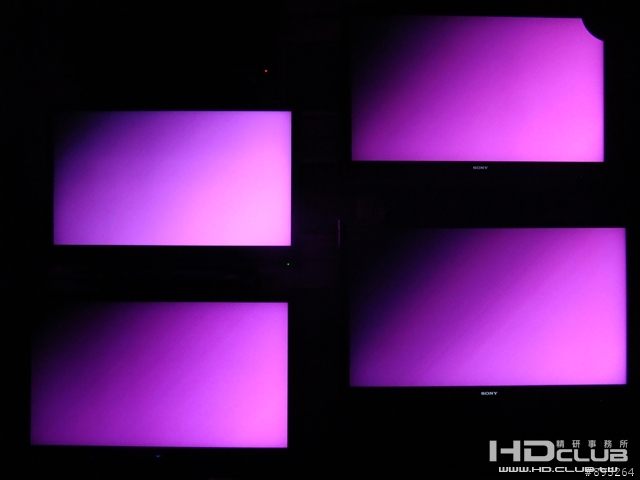

西楓大所提供的色階處理測試圖檔-紫色漸層



西楓大所提供的色階處理測試圖檔-黃色漸層

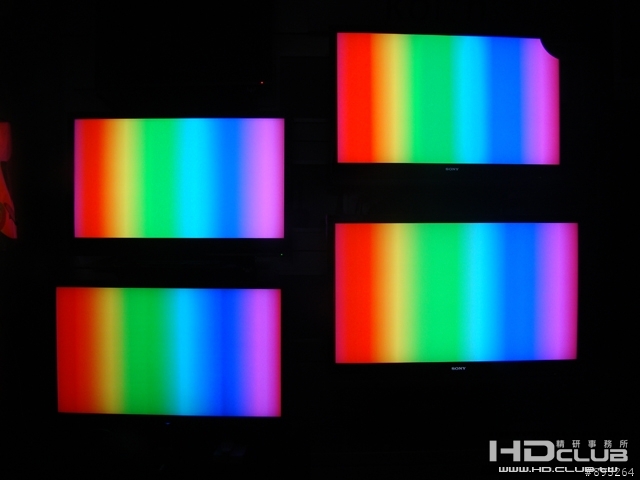

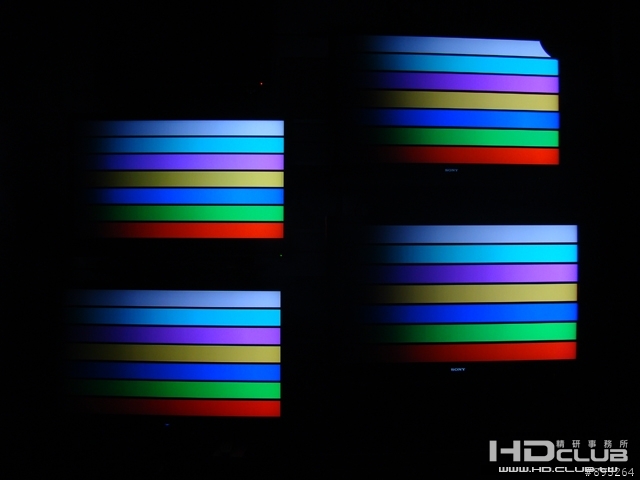

測試圖檔-七彩



測試圖檔-七彩

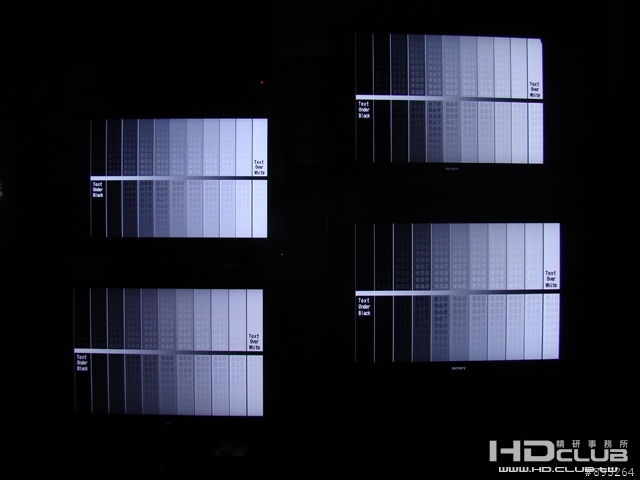

測試圖檔-灰階


友站MYAV ciliang大所提供的測試圖檔-灰階

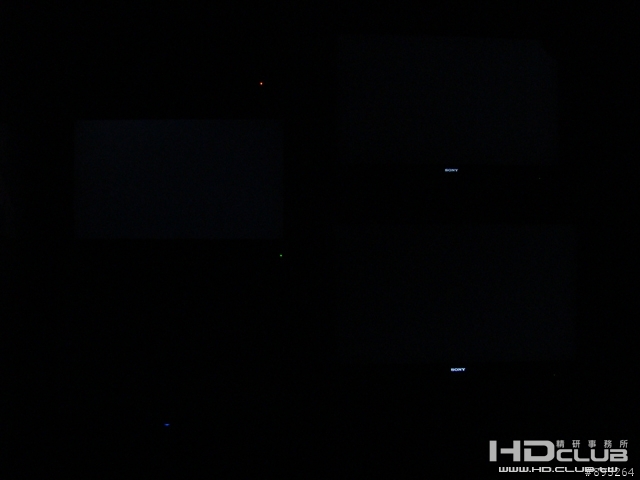

測試圖檔-黑色

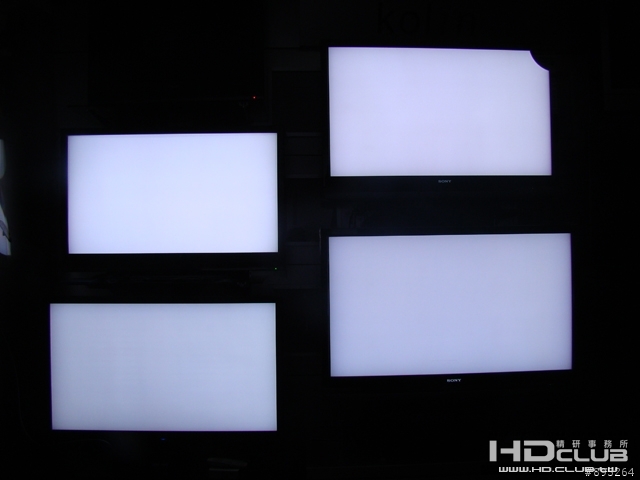

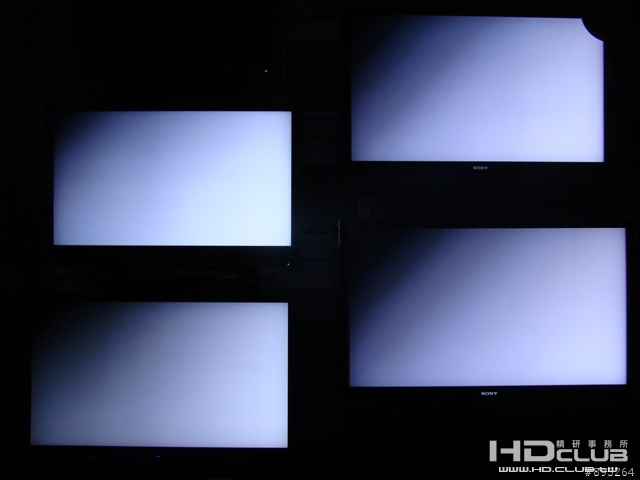

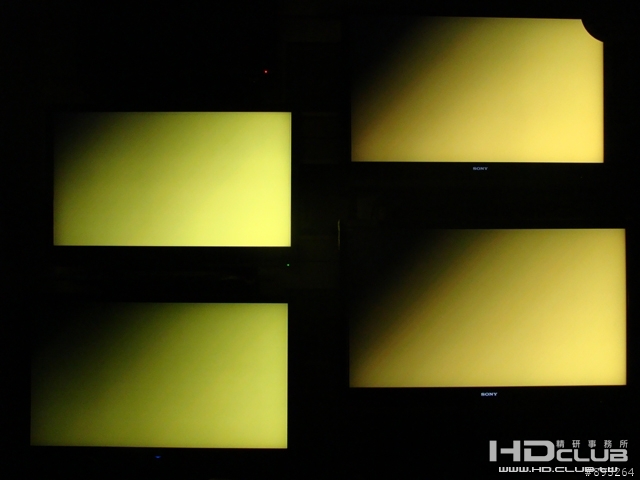

測試圖檔-白色

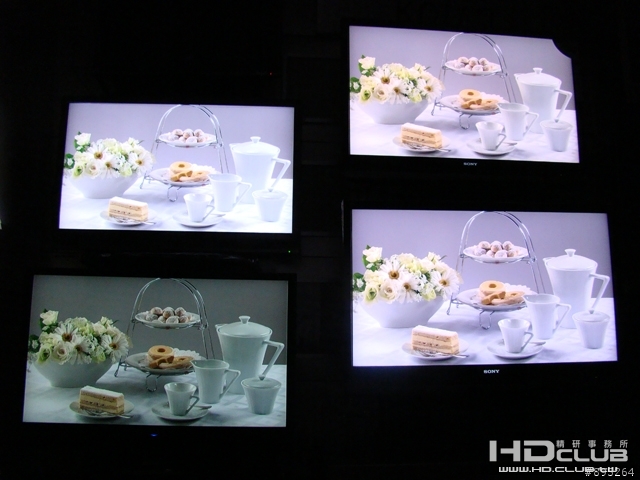

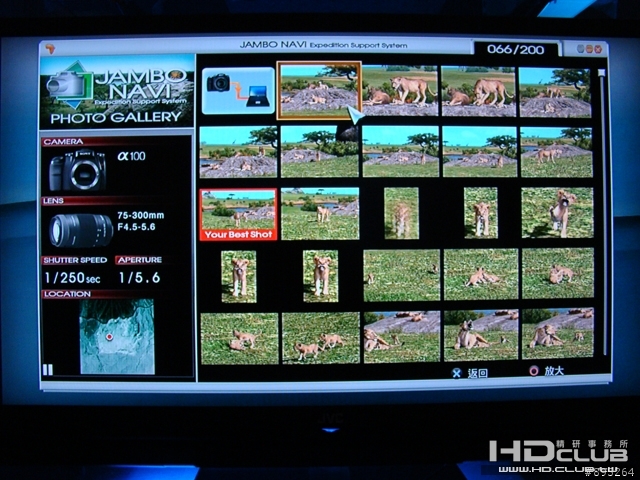

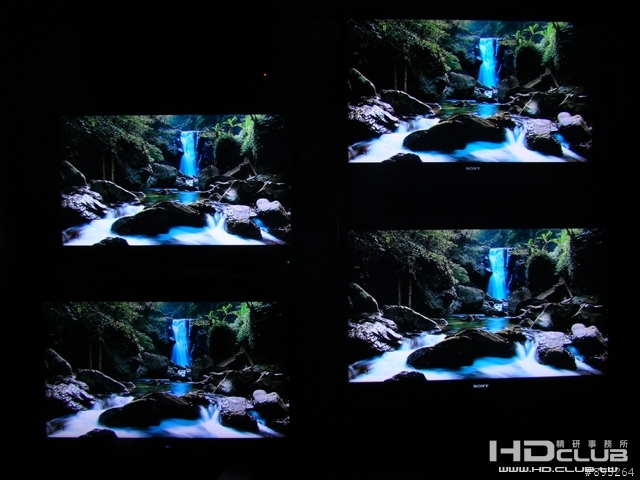

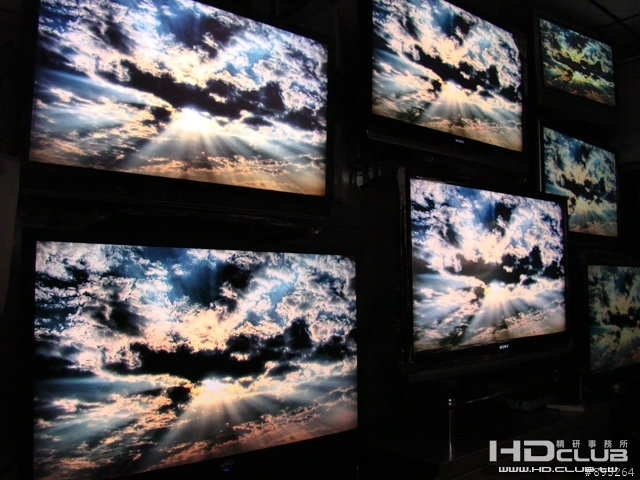

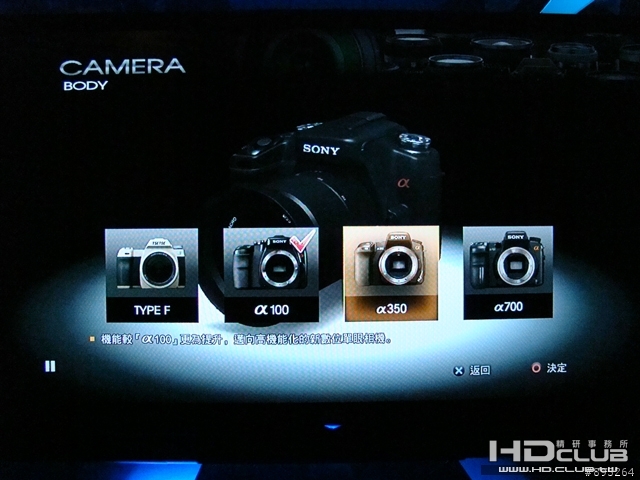

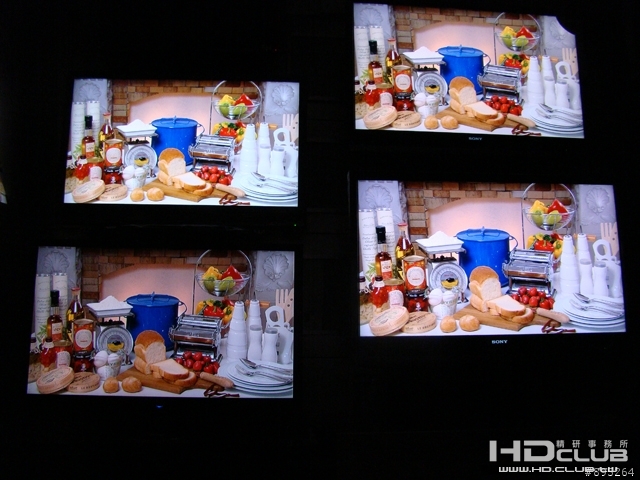

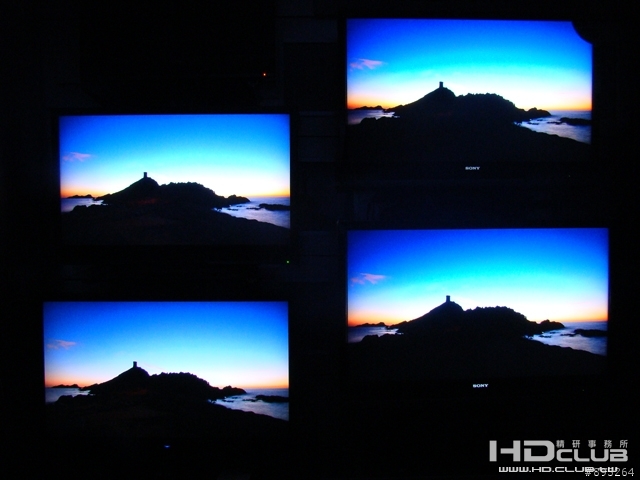

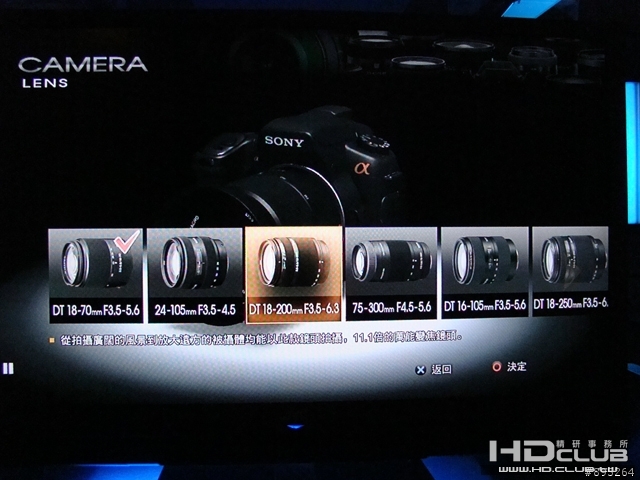

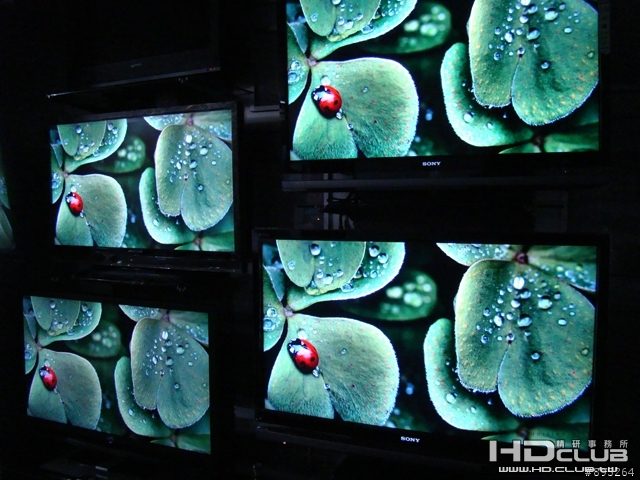

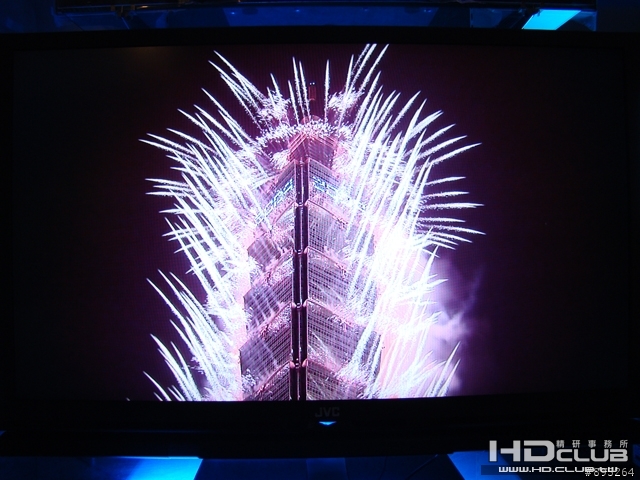

PS3-靜態高畫質圖片測試1/4


PS3-靜態高畫質圖片測試2/4


PS3-靜態高畫質圖片測試3/4



PS3-靜態高畫質圖片測試4/4

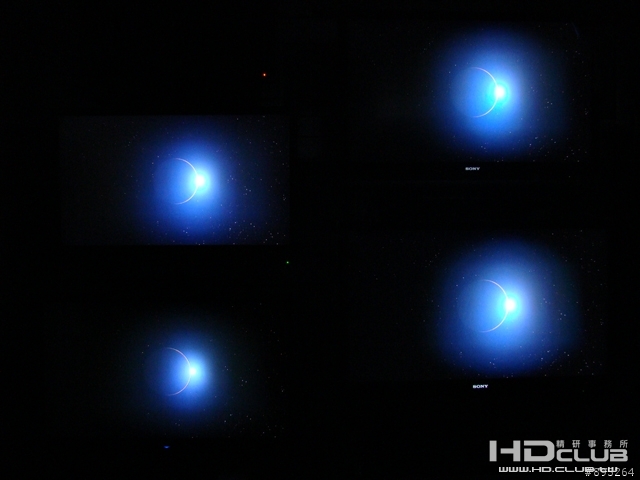

PS3撥放音樂-太陽

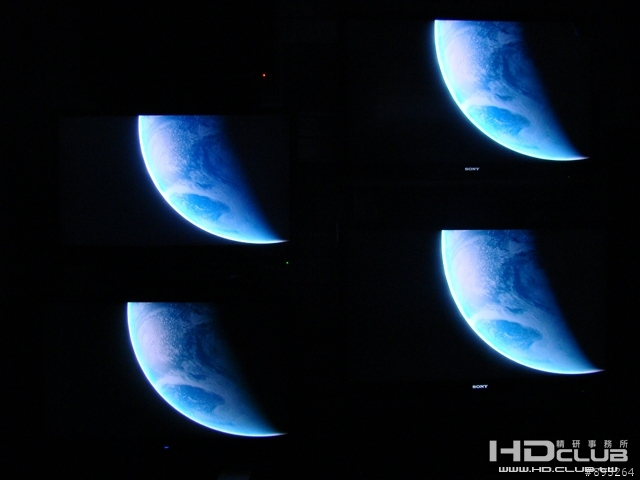

PS3撥放音樂-地球



PS3撥放音樂-月球

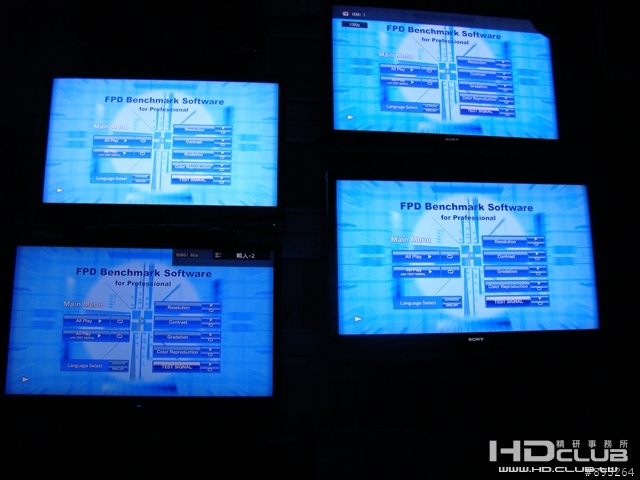

因為沒錢買Hi-Definition Reference...所以沿用FPD Benchmark Software...

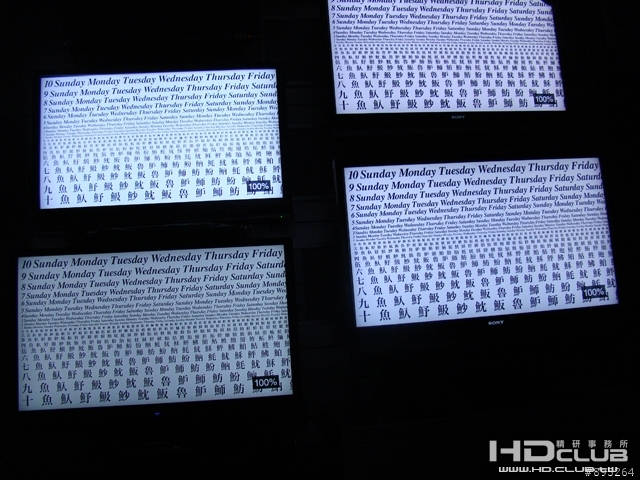

FPD Benchmark Software-Resolution(03.Characters)

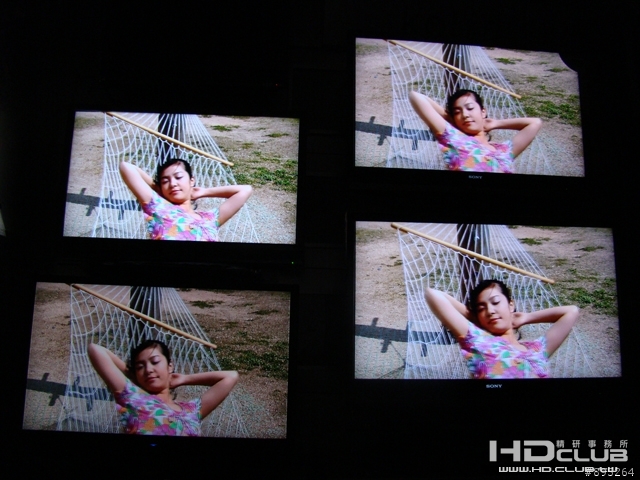

FPD Benchmark Software-Resolution(04.Hammock)


FPD Benchmark Software-Resolution(05.Swing)

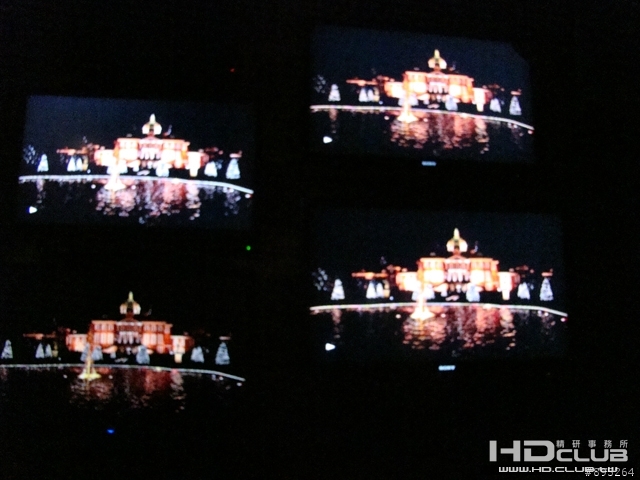

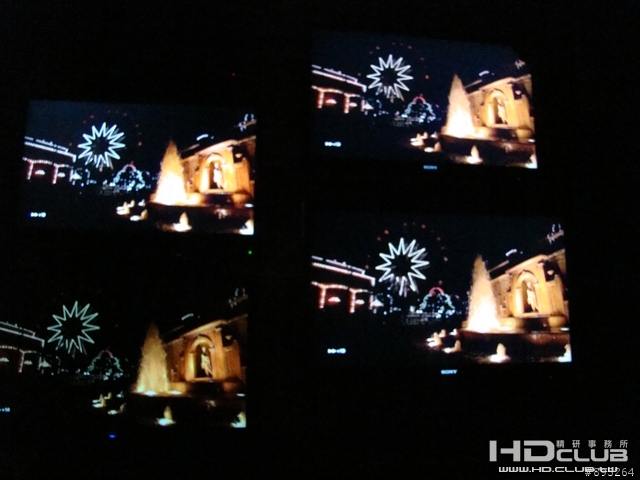

FPD Benchmark Software-Contrast(12.HUIS TEN BOSCH)



FPD Benchmark Software-Contrast(12.HUIS TEN BOSCH)



FPD Benchmark Software-Contrast(12.HUIS TEN BOSCH)

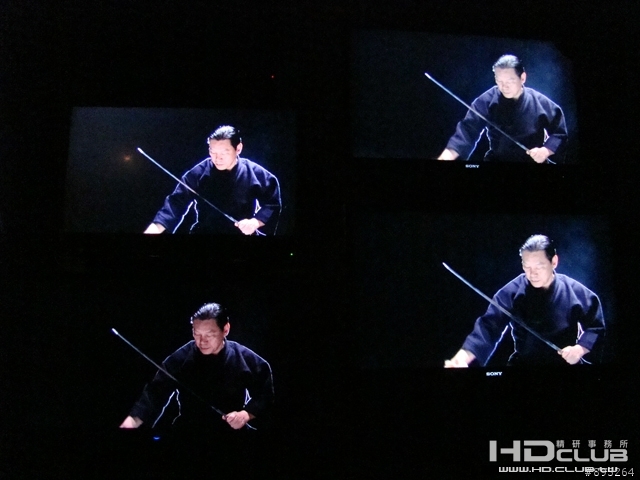

FPD Benchmark Software-Contrast(14.Sword)

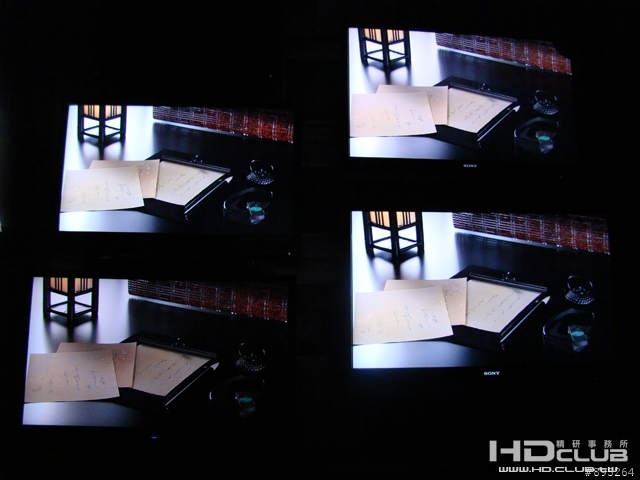

FPD Benchmark Software-Gradation(19.Calligraphy)



FPD Benchmark Software-Gradation(20.White lmage1/2)


FPD Benchmark Software-Gradation(20.White lmage2/2)



FPD Benchmark Software-TEST SLGNAL(33.Fade ln/Out)

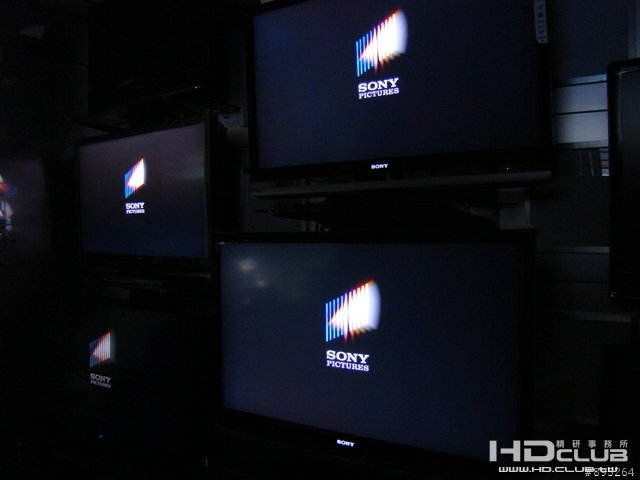

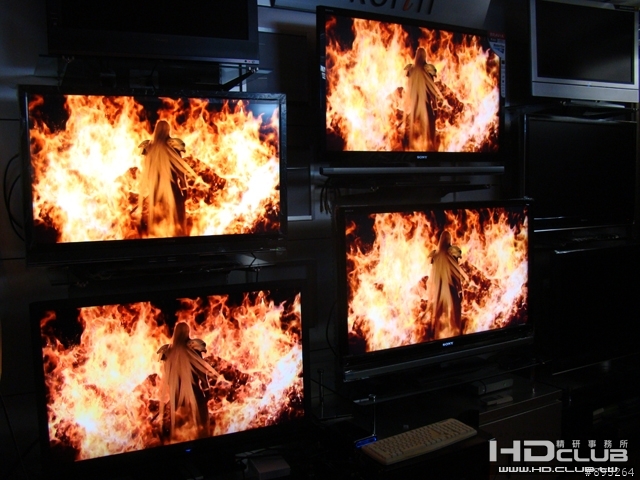

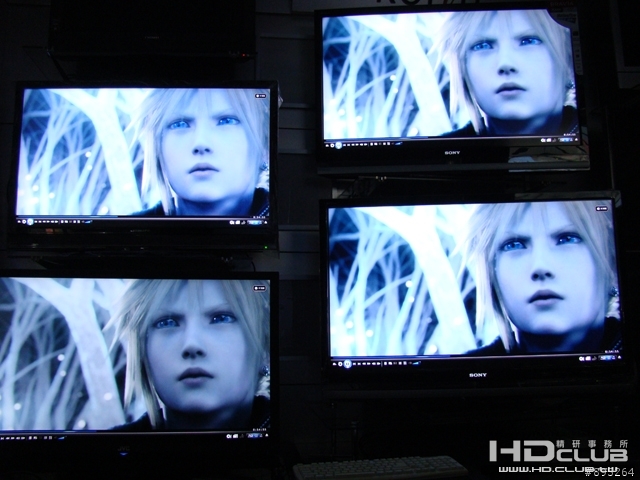

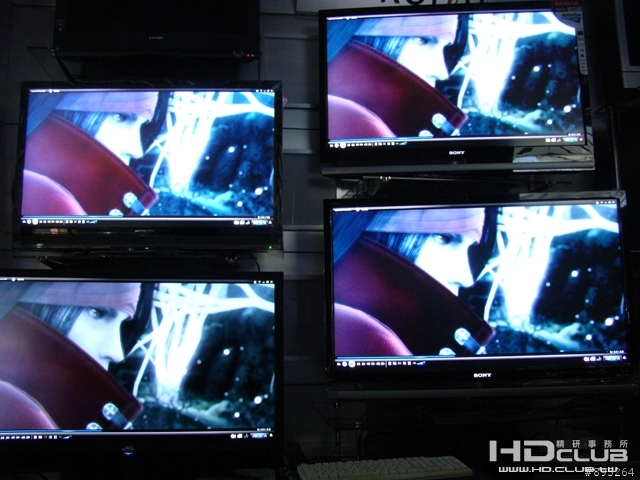

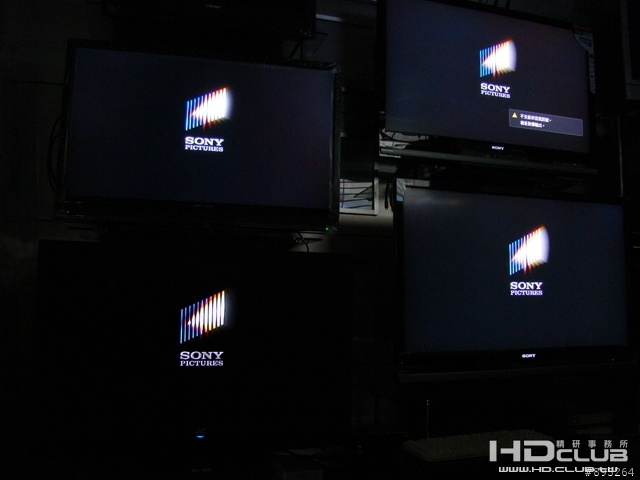

HTPC-太空戰士VII:降臨神子1/5


HTPC-太空戰士VII:降臨神子2/5



HTPC-太空戰士VII:降臨神子3/5



HTPC-太空戰士VII:降臨神子4/5



HTPC-太空戰士VII:降臨神子5/5

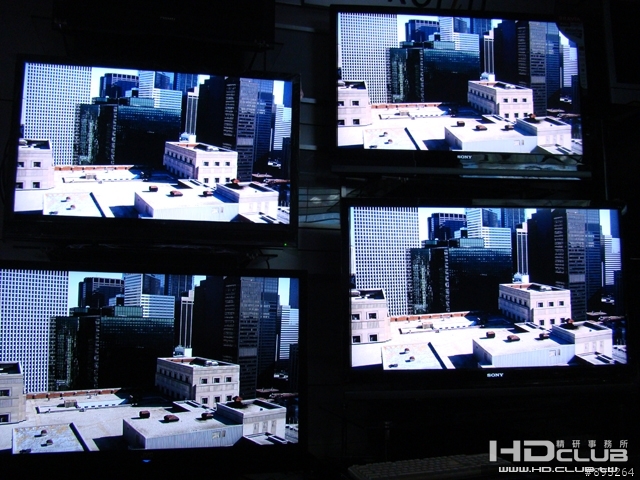

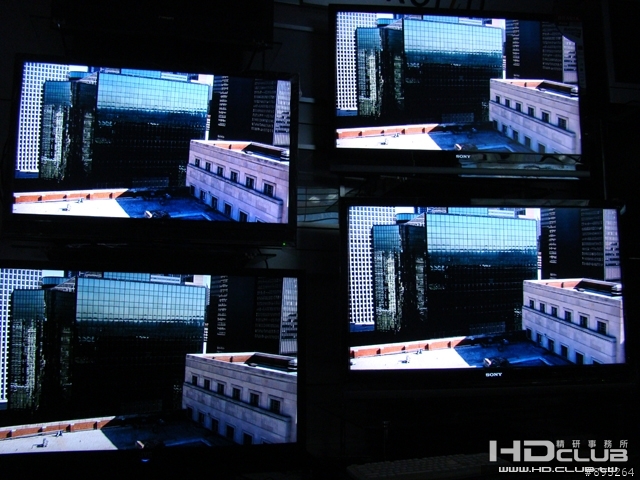

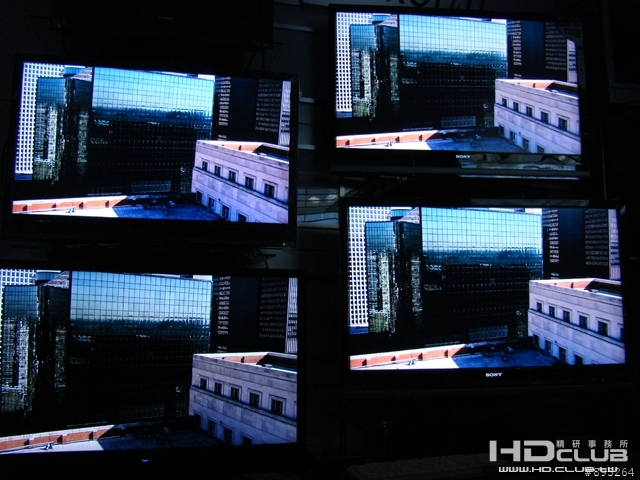

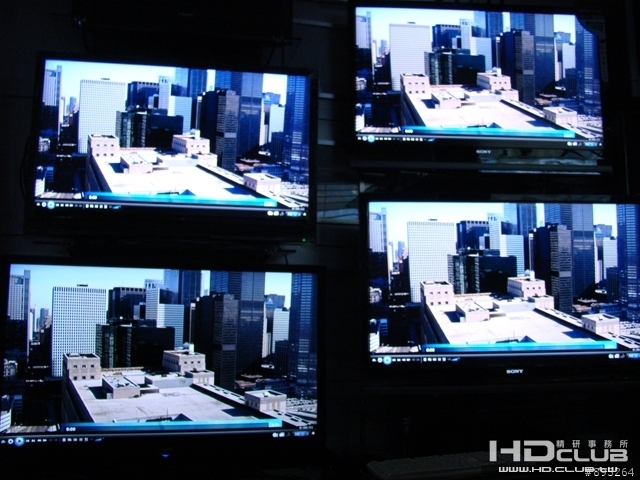

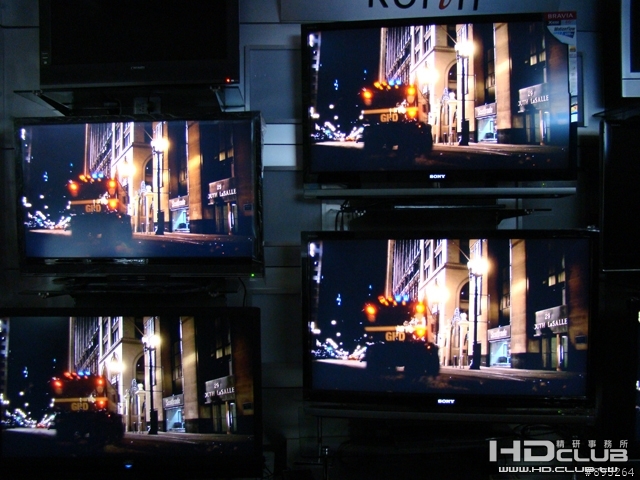

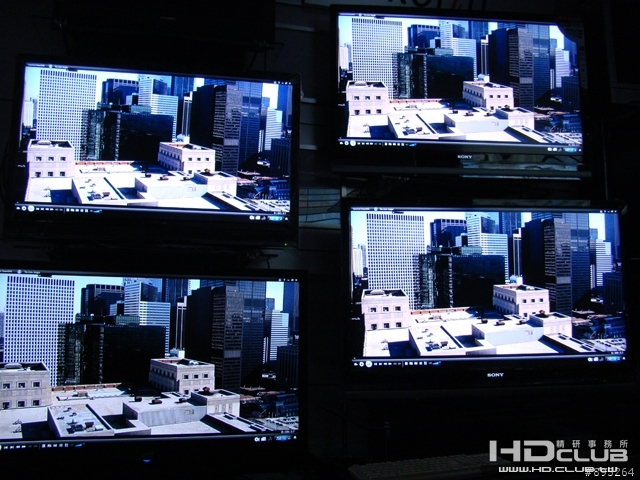

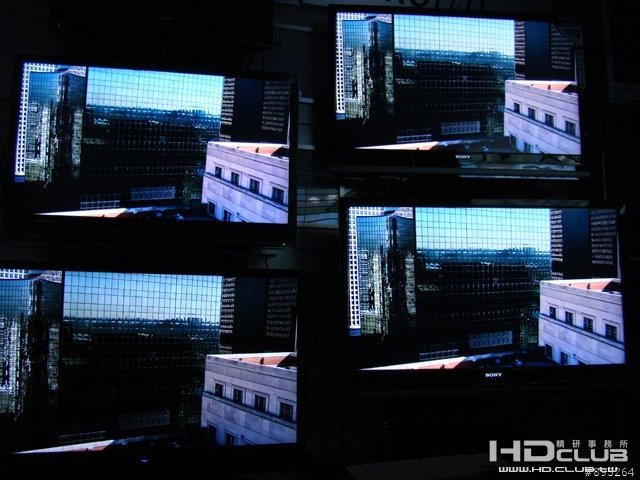

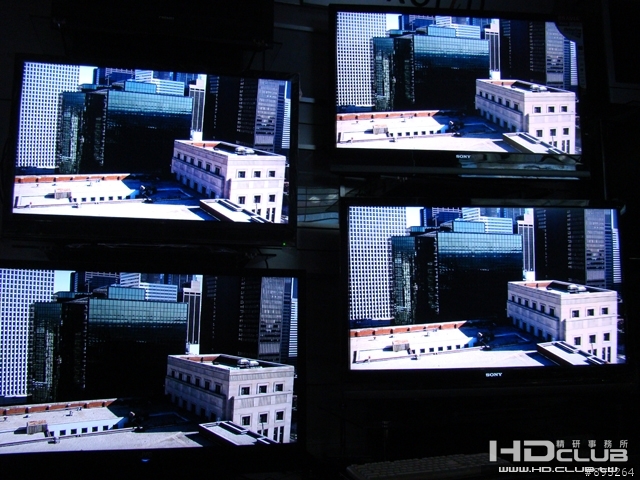

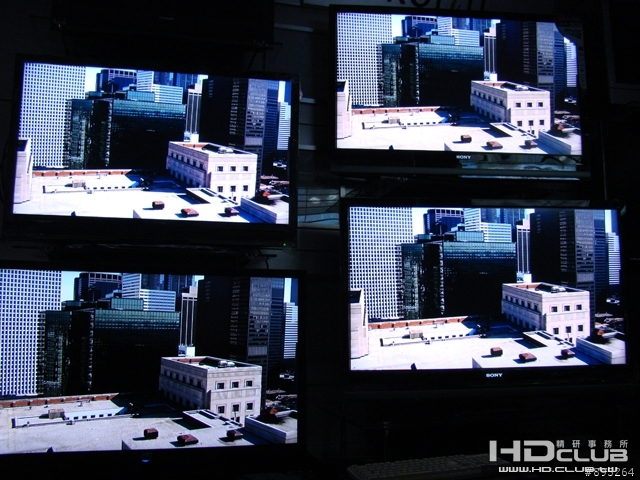

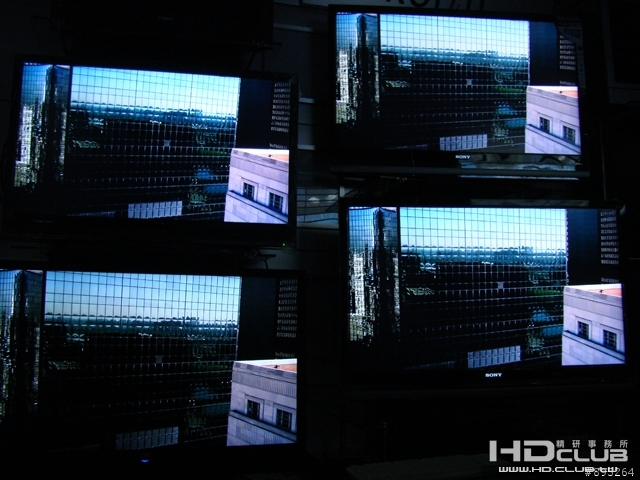

HTPC-蝙蝠俠:黑暗騎士(連拍)1/18
(四台機種在120hz倍速時~左側大樓皆任何異樣情況發生)



HTPC-蝙蝠俠:黑暗騎士(連拍)2/18



HTPC-蝙蝠俠:黑暗騎士(連拍)3/18



HTPC-蝙蝠俠:黑暗騎士(連拍)4/18


HTPC-蝙蝠俠:黑暗騎士(連拍)5/18



HTPC-蝙蝠俠:黑暗騎士(連拍)6/18


HTPC-蝙蝠俠:黑暗騎士(連拍)7/18


HTPC-蝙蝠俠:黑暗騎士(連拍)8/18



HTPC-蝙蝠俠:黑暗騎士(連拍)9/18



HTPC-蝙蝠俠:黑暗騎士(連拍)10/18



HTPC-蝙蝠俠:黑暗騎士(連拍)11/18


HTPC-蝙蝠俠:黑暗騎士(連拍)12/18



HTPC-蝙蝠俠:黑暗騎士(連拍)13/18



HTPC-蝙蝠俠:黑暗騎士(連拍)14/18


HTPC-蝙蝠俠:黑暗騎士(連拍)15/18



HTPC-蝙蝠俠:黑暗騎士(連拍)16/18


HTPC-蝙蝠俠:黑暗騎士17/18(天亮了~光害/反光影響)


HTPC-蝙蝠俠:黑暗騎士18/18(天亮了~光害/反光影響)



HTPC-忘記是哪一部影片的開頭了1/3(天亮了~光害/反光影響)



HTPC-忘記是哪一部影片的開頭了2/3(天亮了~光害/反光影響)


HTPC-忘記是哪一部影片的開頭了3/3(天亮了~光害/反光影響)

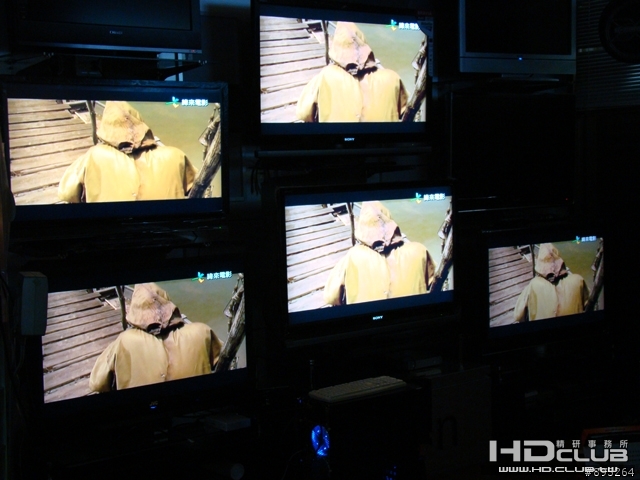

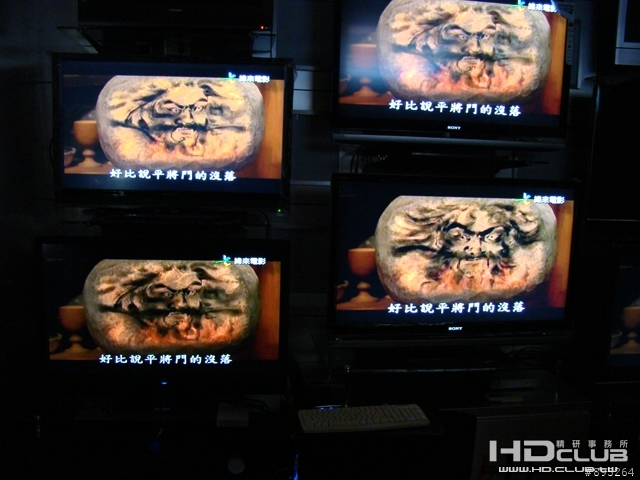

低解析訊號源測試-緯來電影台:鬼太郎(天亮了~光害/反光影響)



低解析訊號源測試-緯來電影台:鬼太郎(天亮了~光害/反光影響)

[ 本帖最後由 gameflygo 於 2009-6-2 13:33 編輯 ]

光之白翼

		三洋-32HD3
集品-9142	SONY-46X4000	新禾-42RV500G
JVC-42WX70	SONY-46X1	奇美-42X7000

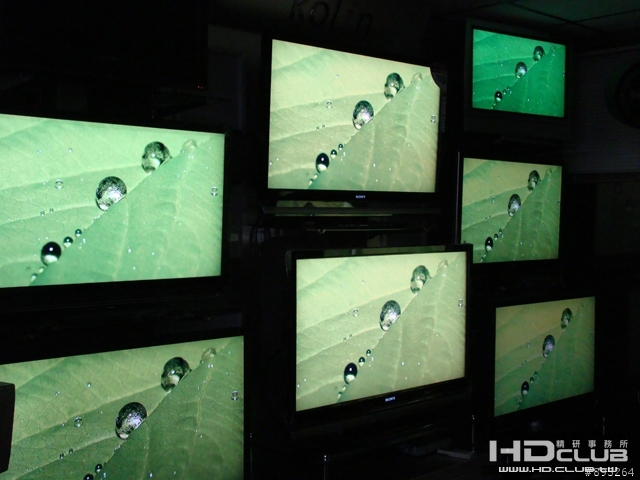

PS3-靜態高畫質圖片測試1/4



PS3-靜態高畫質圖片測試2/4



PS3-靜態高畫質圖片測試3/4


PS3-靜態高畫質圖片測試4/4

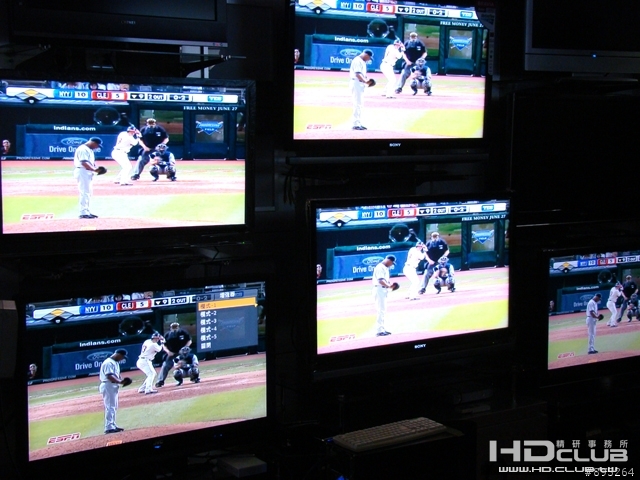

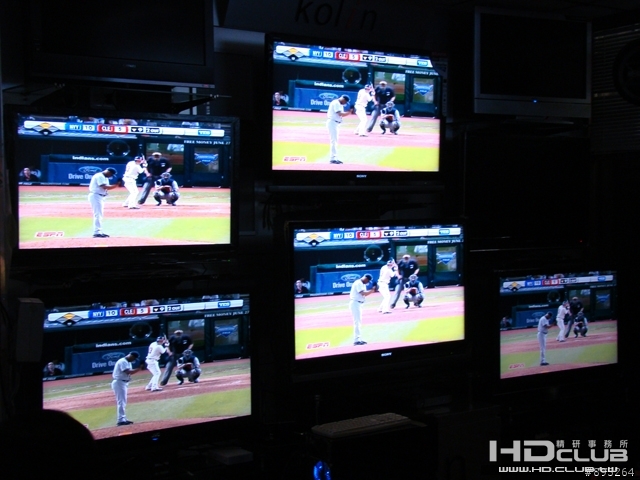

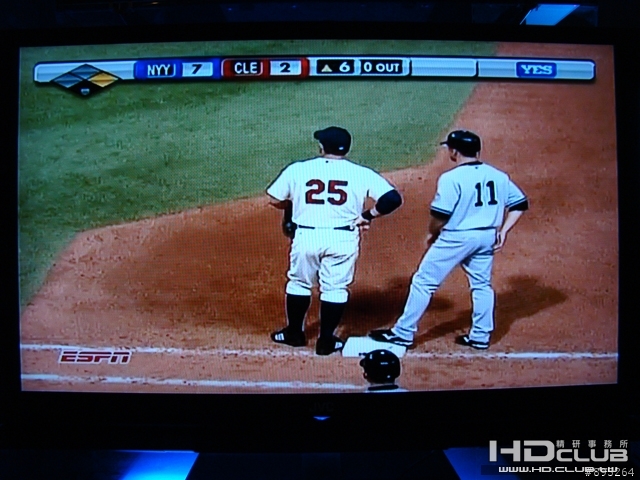

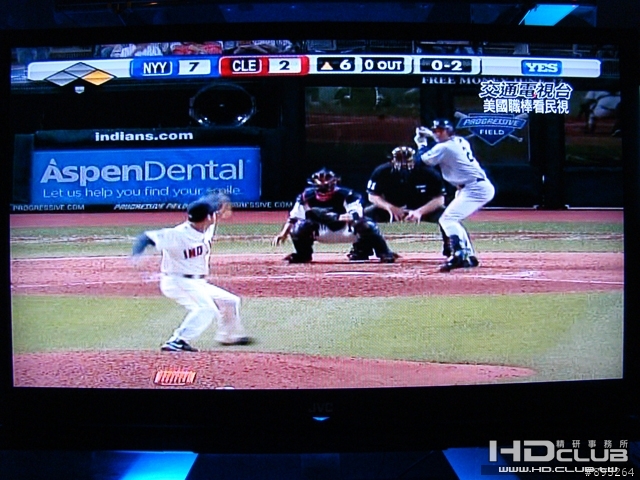

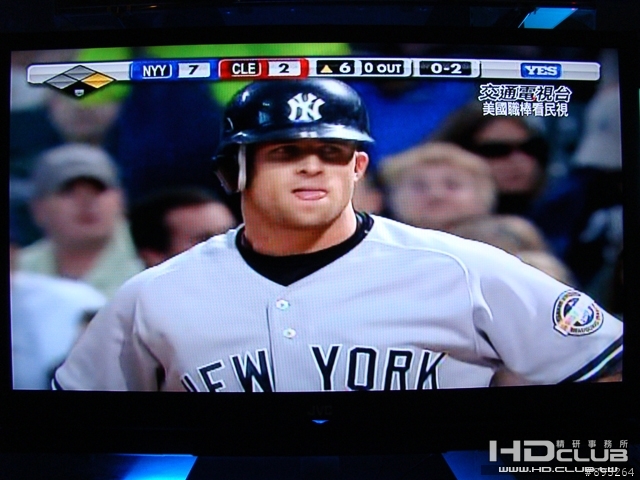

低解析訊號源測試-美國職棒大聯盟1/2



低解析訊號源測試-美國職棒大聯盟2/2

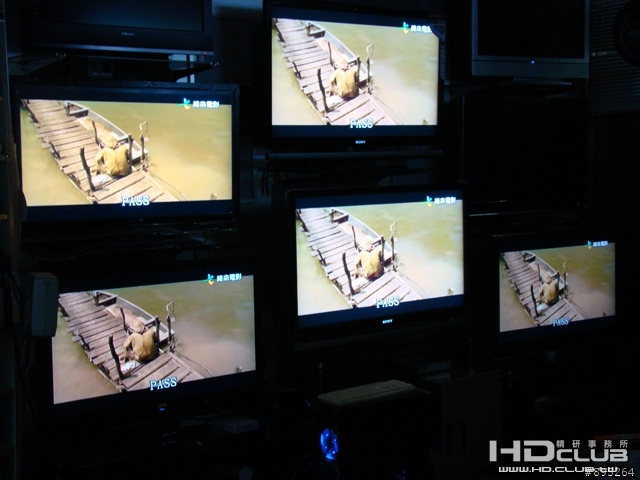

低解析訊號源測試-緯來電影台



低解析訊號源測試-緯來電影台


[ 本帖最後由 gameflygo 於 2009-6-2 22:49 編輯 ]

光之白翼

42WX70單機測試

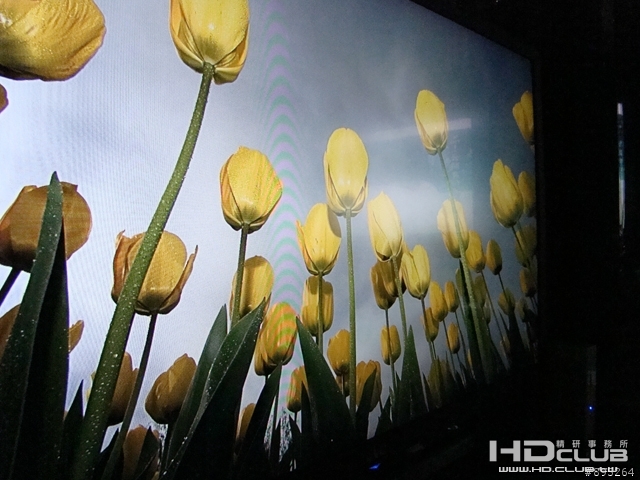

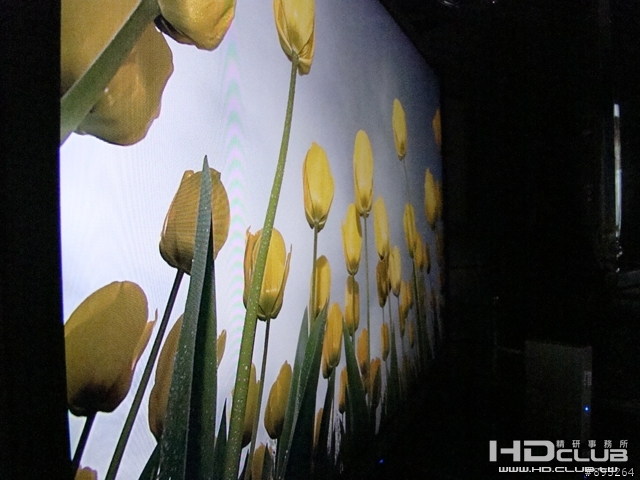

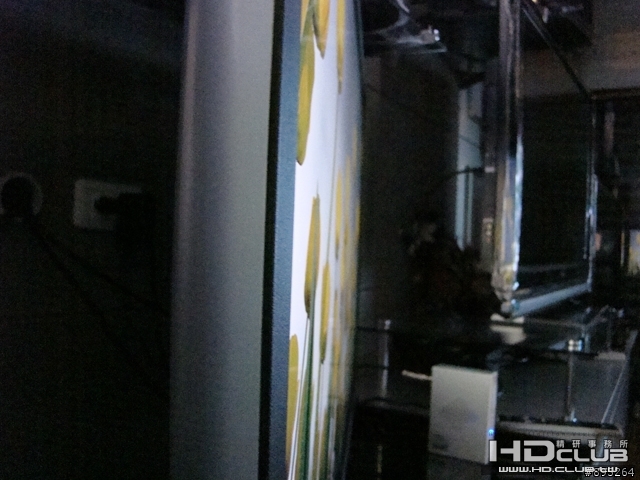

42WX70-可視角測試1/3


42WX70-可視角測試2/3



42WX70-可視角測試3/3



42WX70-灰階
(全部編號皆可輕鬆分辨)

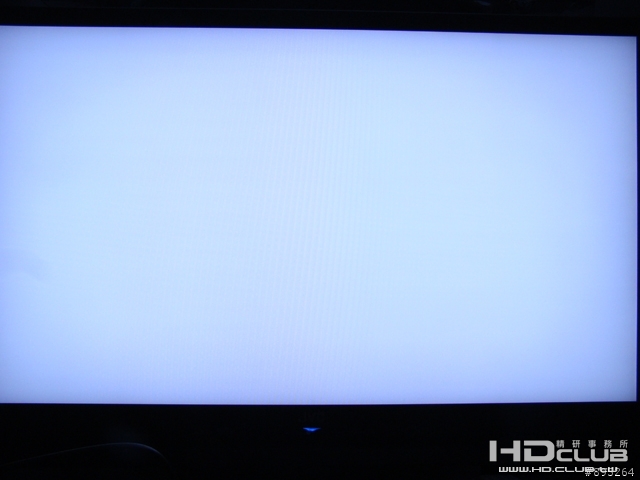

42WX70-白
(輝度稍嫌不足)

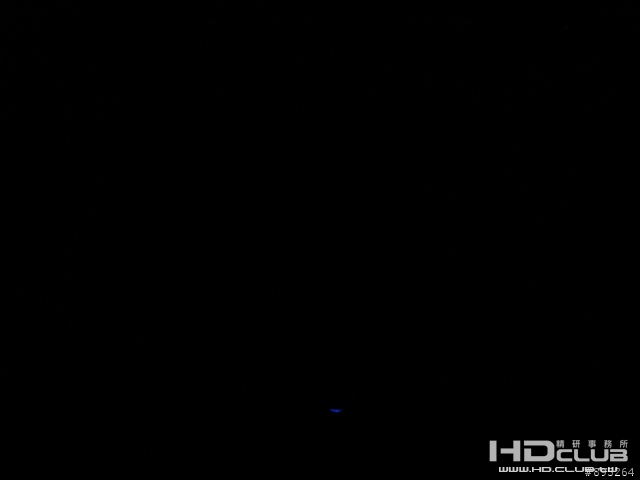

42WX70-黑
(十分深沉的黑)

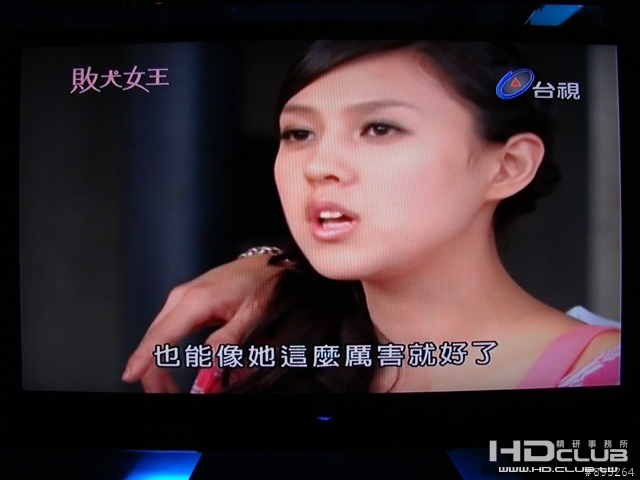

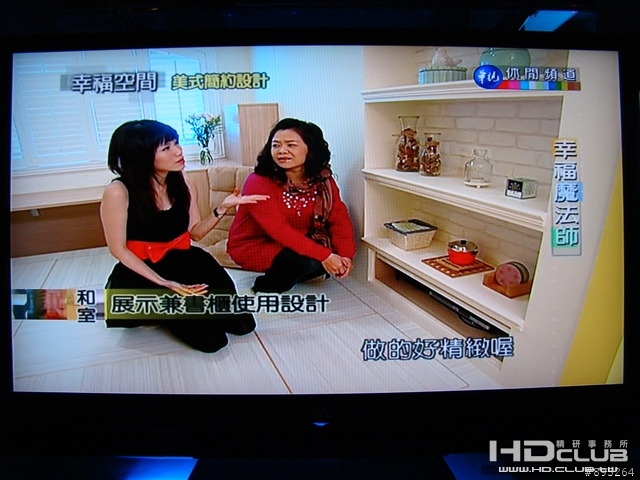

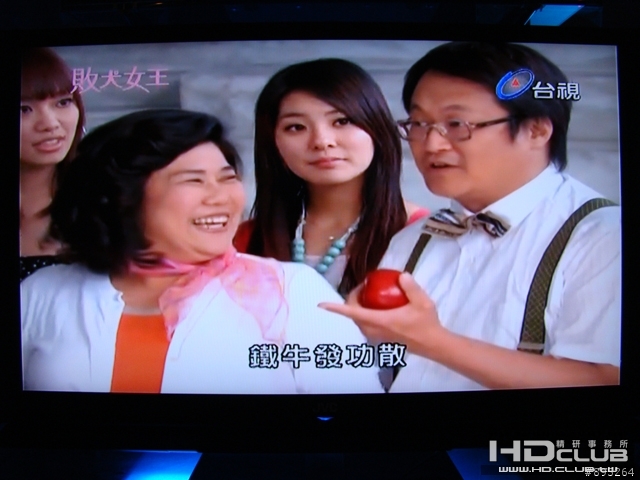

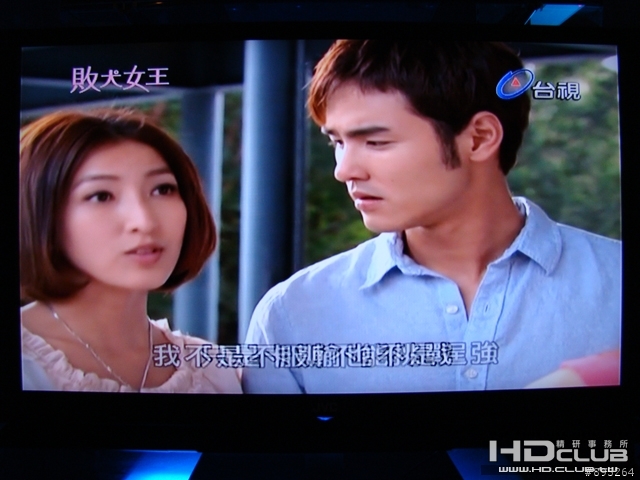

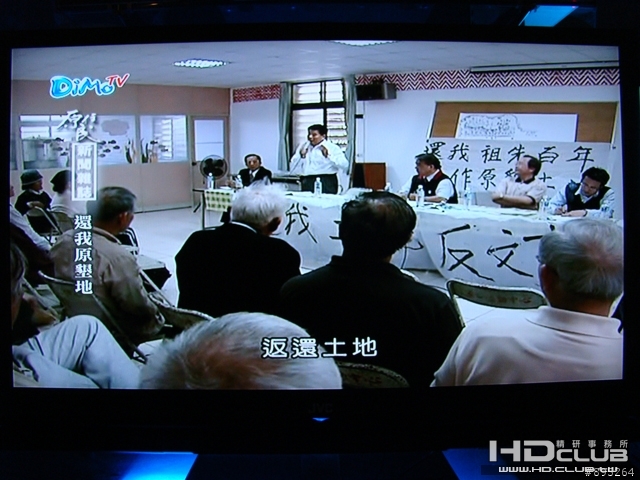

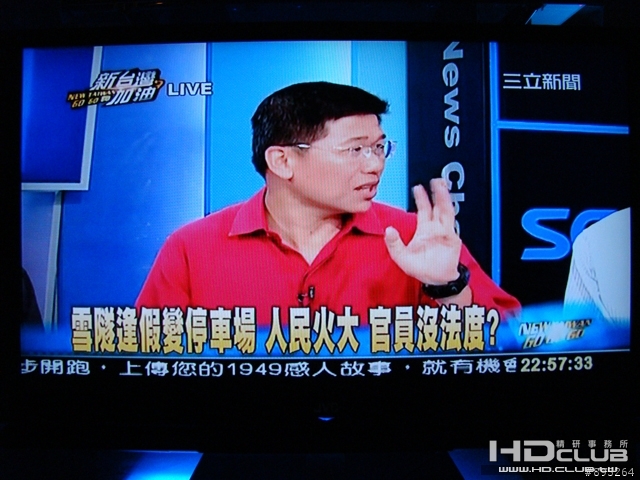

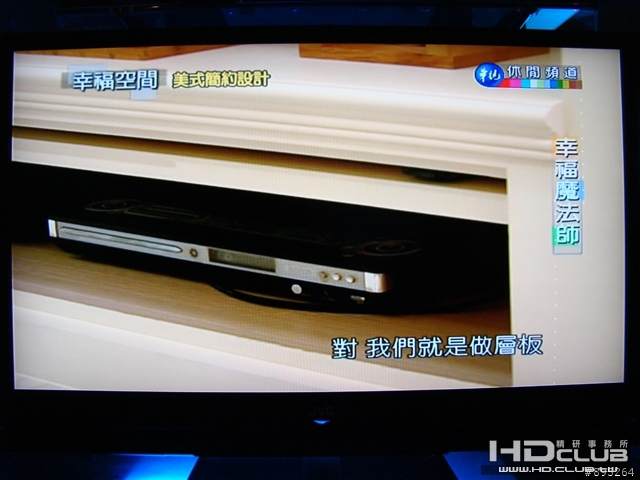

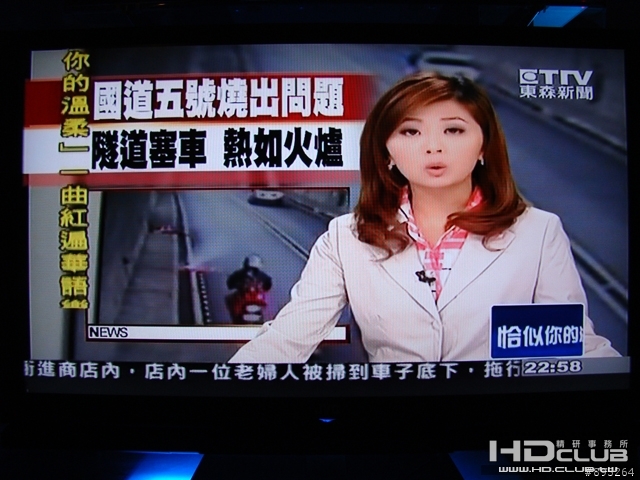

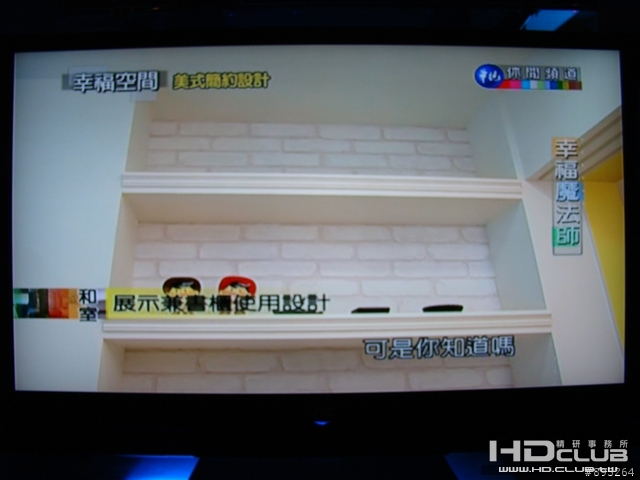

42WX70(MAGNETOX V220)-低解析度訊號源測試1/23



42WX70(MAGNETOX V220)-低解析度訊號源測試2/23



42WX70(MAGNETOX V220)-低解析度訊號源測試3/23


42WX70(MAGNETOX V220)-低解析度訊號源測試4/23



42WX70(MAGNETOX V220)-低解析度訊號源測試5/23



42WX70(MAGNETOX V220)-低解析度訊號源測試6/23



42WX70(MAGNETOX V220)-低解析度訊號源測試7/23



42WX70(MAGNETOX V220)-低解析度訊號源測試8/23



42WX70(MAGNETOX V220)-低解析度訊號源測試9/23


42WX70(MAGNETOX V220)-低解析度訊號源測試10/23



42WX70(MAGNETOX V220)-低解析度訊號源測試11/23


42WX70(MAGNETOX V220)-低解析度訊號源測試12/23


42WX70(MAGNETOX V220)-低解析度訊號源測試13/23


42WX70(MAGNETOX V220)-低解析度訊號源測試14/23


42WX70(MAGNETOX V220)-低解析度訊號源測試15/23



42WX70(MAGNETOX V220)-低解析度訊號源測試16/23


42WX70(MAGNETOX V220)-低解析度訊號源測試17/23


42WX70(MAGNETOX V220)-低解析度訊號源測試18/23


42WX70(MAGNETOX V220)-低解析度訊號源測試19/23


42WX70(MAGNETOX V220)-低解析度訊號源測試20/23



42WX70(MAGNETOX V220)-低解析度訊號源測試21/23



42WX70(MAGNETOX V220)-低解析度訊號源測試22/23



42WX70(MAGNETOX V220)-低解析度訊號源測試23/23

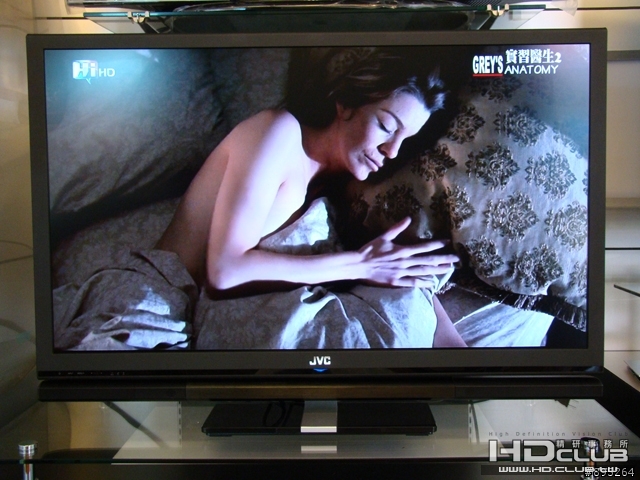

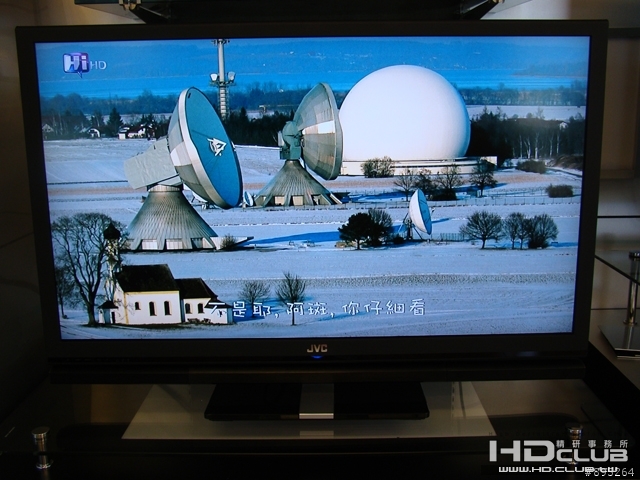

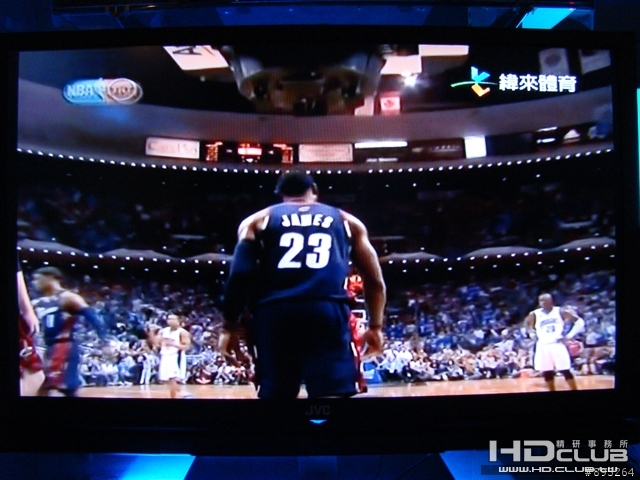

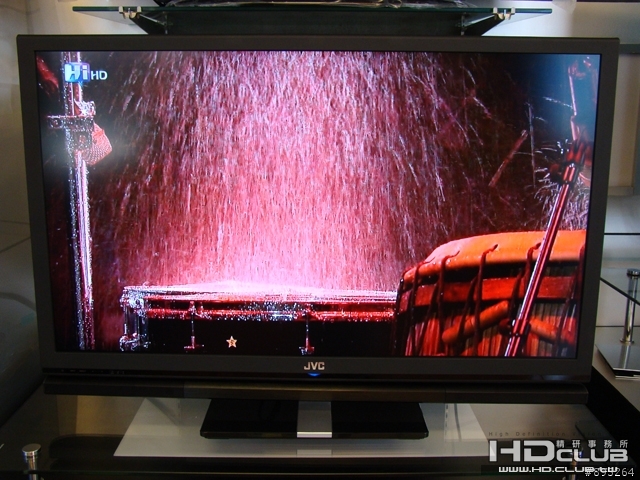

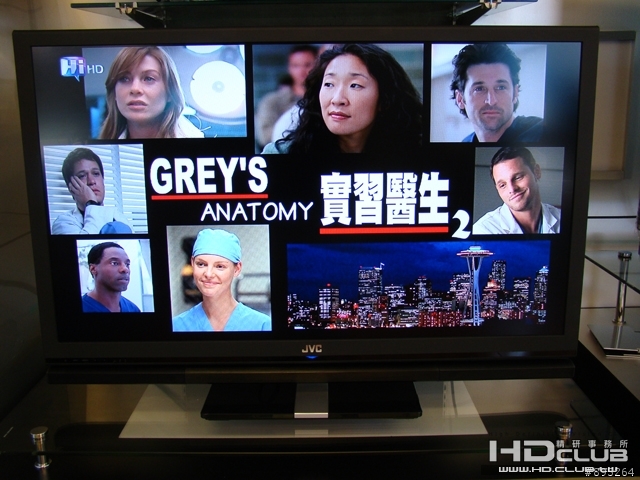

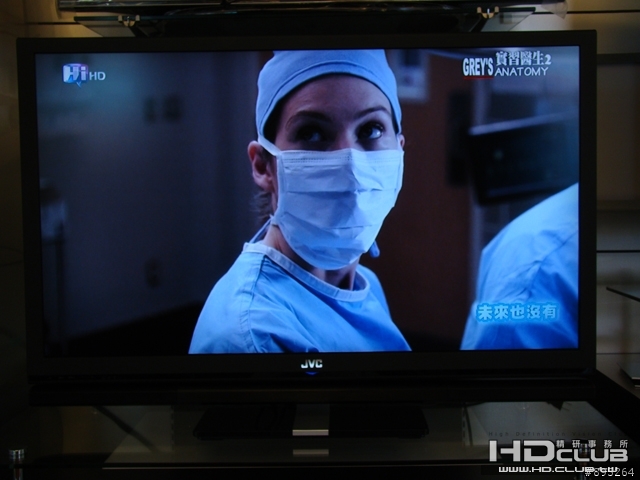

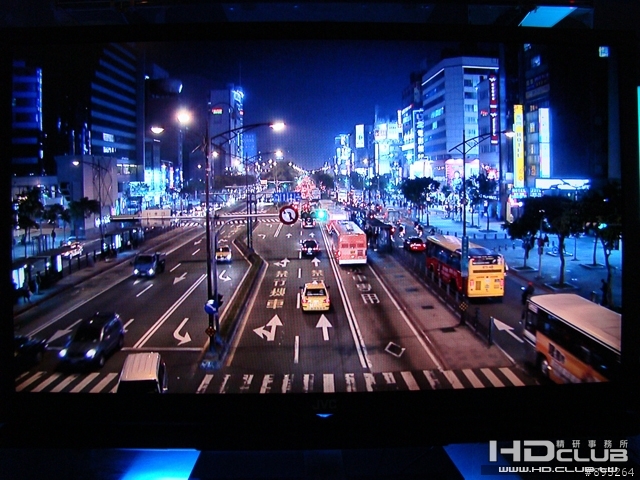

42WX70(大通HDTV-2500)-HiHD高解析度訊號源測試1/6


42WX70(大通HDTV-2500)-HiHD高解析度訊號源測試2/6



42WX70(大通HDTV-2500)-HiHD高解析度訊號源測試3/6


42WX70(大通HDTV-2500)-HiHD高解析度訊號源測試4/6


42WX70(大通HDTV-2500)-HiHD高解析度訊號源測試5/6



42WX70(大通HDTV-2500)-HiHD高解析度訊號源測試6/6

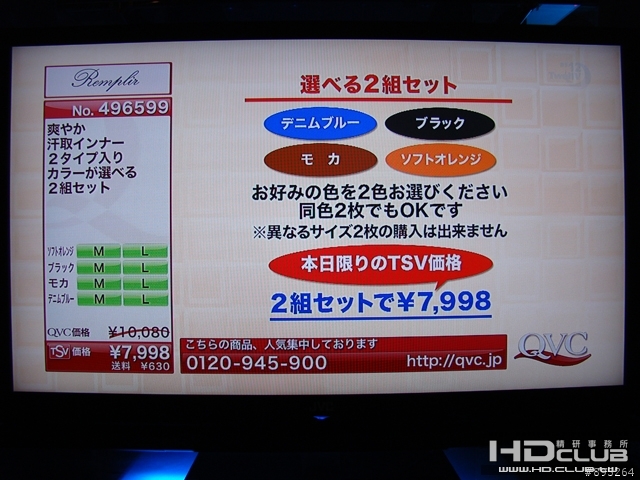

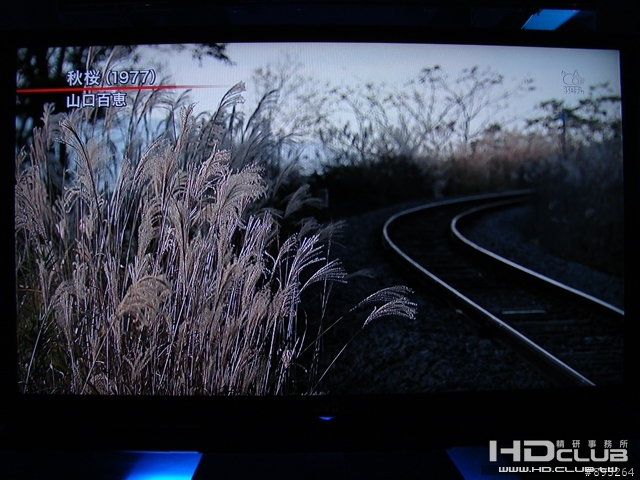

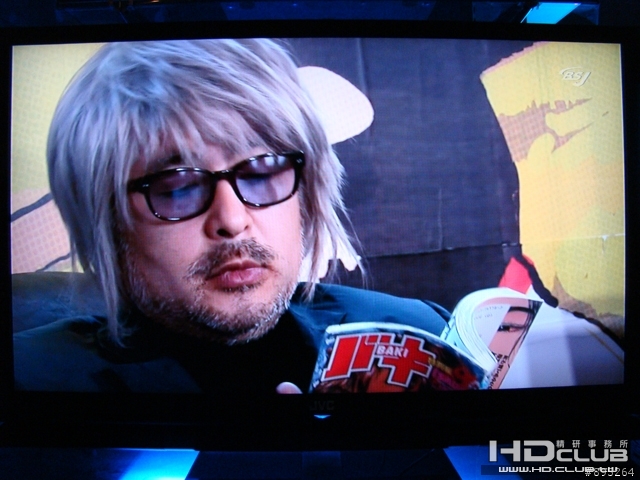

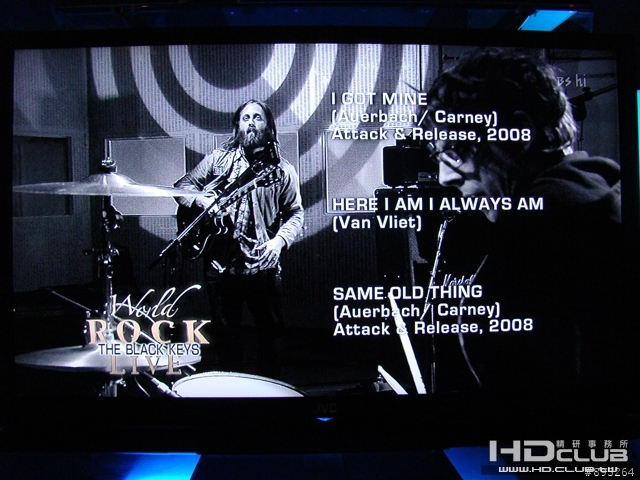

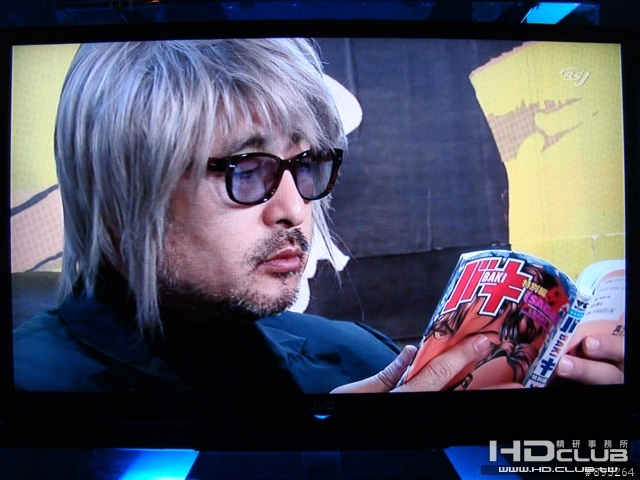

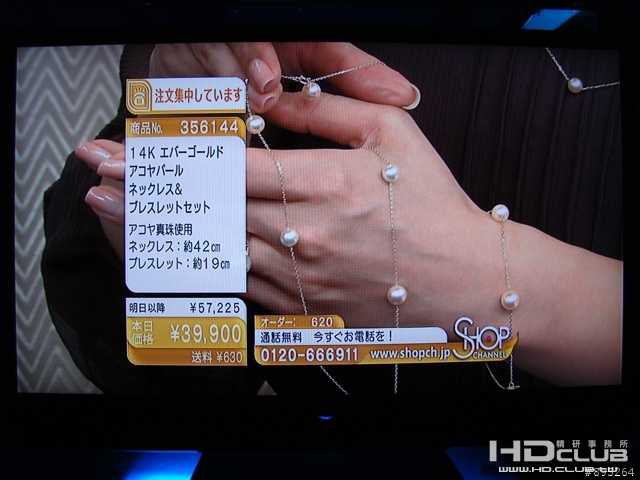

42WX70(夏普DV-AC75)-BS高解析度訊號源測試1/9



42WX70(夏普DV-AC75)-BS高解析度訊號源測試2/9


42WX70(夏普DV-AC75)-BS高解析度訊號源測試3/9



42WX70(夏普DV-AC75)-BS高解析度訊號源測試4/9



42WX70(夏普DV-AC75)-BS高解析度訊號源測試5/9



42WX70(夏普DV-AC75)-BS高解析度訊號源測試6/9



42WX70(夏普DV-AC75)-BS高解析度訊號源測試7/9



42WX70(夏普DV-AC75)-BS高解析度訊號源測試8/9



42WX70(夏普DV-AC75)-BS高解析度訊號源測試9/9

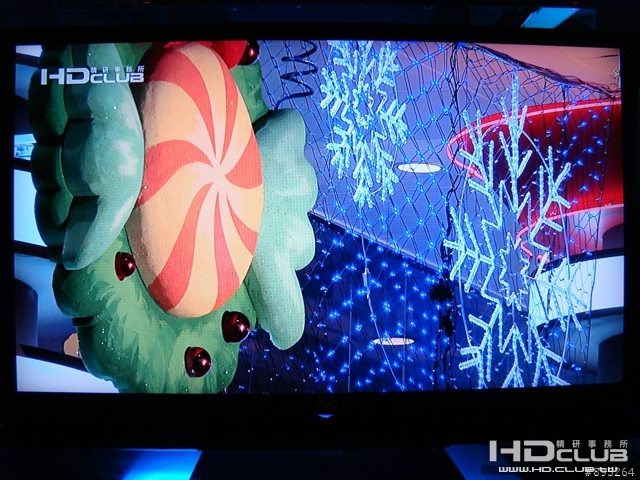

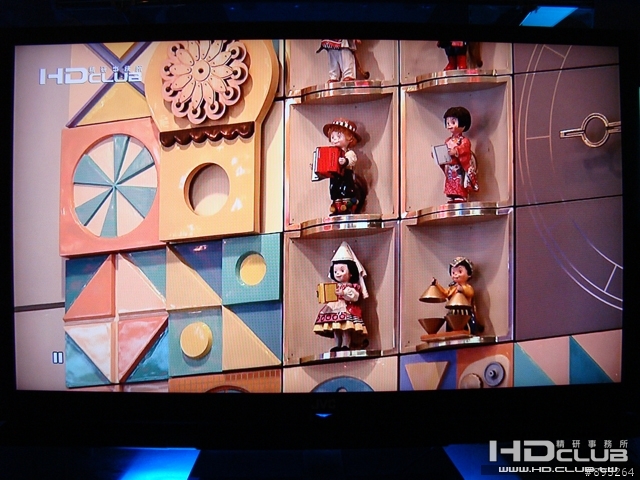

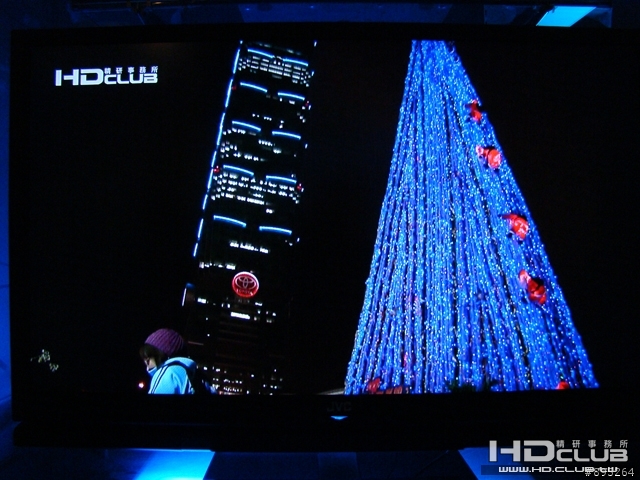

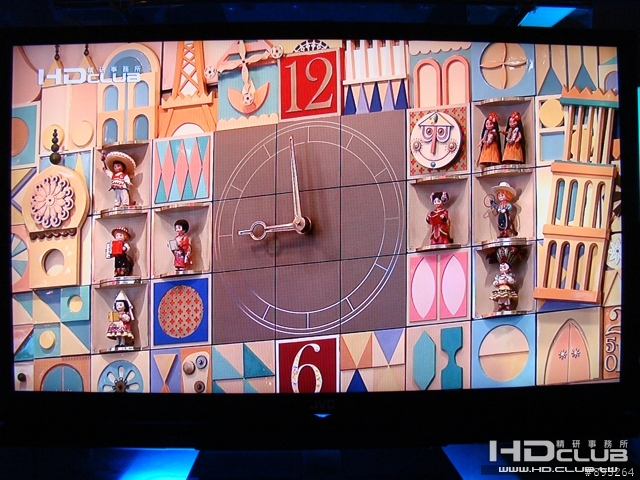

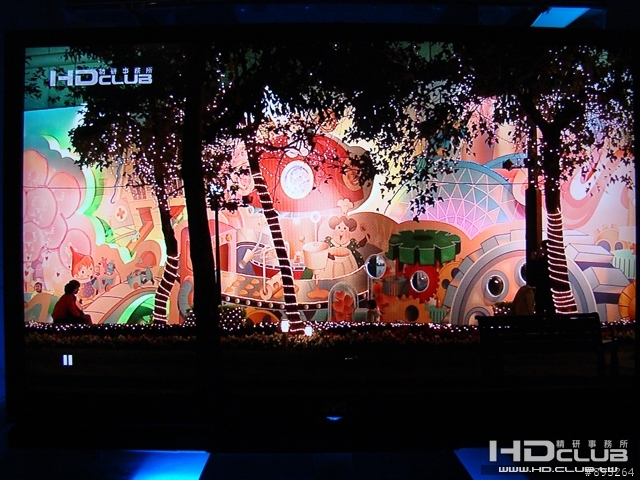

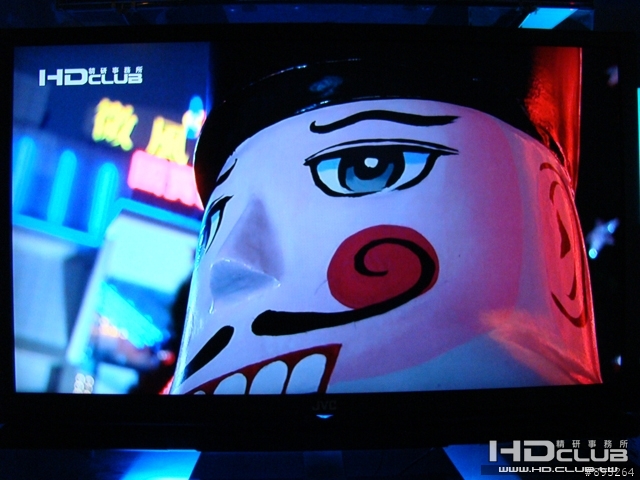

42WX70(PS3)-HD.Club高解析度影片測試1/20



42WX70(PS3)-HD.Club高解析度影片測試2/20



42WX70(PS3)-HD.Club高解析度影片測試3/20



42WX70(PS3)-HD.Club高解析度影片測試4/20



42WX70(PS3)-HD.Club高解析度影片測試5/20


42WX70(PS3)-HD.Club高解析度影片測試6/20


42WX70(PS3)-HD.Club高解析度影片測試7/20



42WX70(PS3)-HD.Club高解析度影片測試8/20



42WX70(PS3)-HD.Club高解析度影片測試9/20



42WX70(PS3)-HD.Club高解析度影片測試10/20


42WX70(PS3)-HD.Club高解析度影片測試11/20


42WX70(PS3)-HD.Club高解析度影片測試12/20


42WX70(PS3)-HD.Club高解析度影片測試13/20


42WX70(PS3)-HD.Club高解析度影片測試14/20



42WX70(PS3)-HD.Club高解析度影片測試15/20



42WX70(PS3)-HD.Club高解析度影片測試16/20


42WX70(PS3)-HD.Club高解析度影片測試17/20



42WX70(PS3)-HD.Club高解析度影片測試18/20


42WX70(PS3)-HD.Club高解析度影片測試19/20


42WX70(PS3)-HD.Club高解析度影片測試20/20

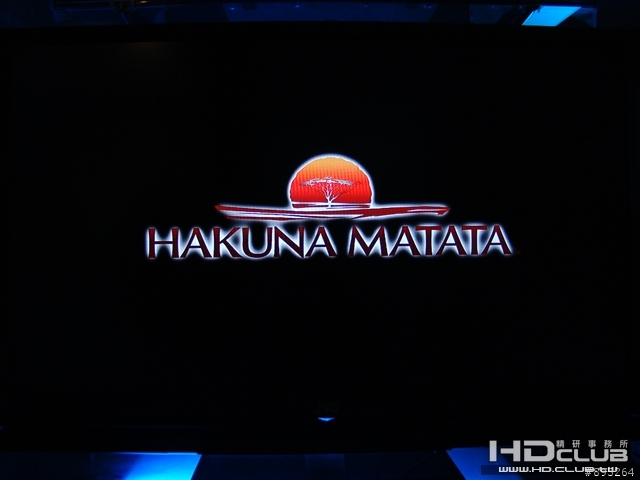

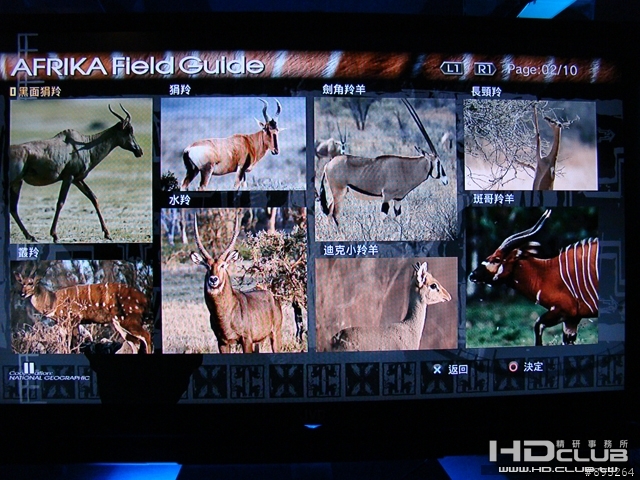

42WX70(PS3)-非洲高畫質影片測試1/13



42WX70(PS3)-非洲高畫質影片測試2/13



42WX70(PS3)-非洲高畫質影片測試3/13


42WX70(PS3)-非洲高畫質影片測試4/13



42WX70(PS3)-非洲高畫質影片測試5/13



42WX70(PS3)-非洲高畫質影片測試6/13


42WX70(PS3)-非洲高畫質影片測試7/13



42WX70(PS3)-非洲高畫質影片測試8/13


42WX70(PS3)-非洲高畫質影片測試9/13


42WX70(PS3)-非洲高畫質影片測試10/13


42WX70(PS3)-非洲高畫質影片測試11/13


42WX70(PS3)-非洲高畫質影片測試12/13


42WX70(PS3)-非洲高畫質影片測試13/13

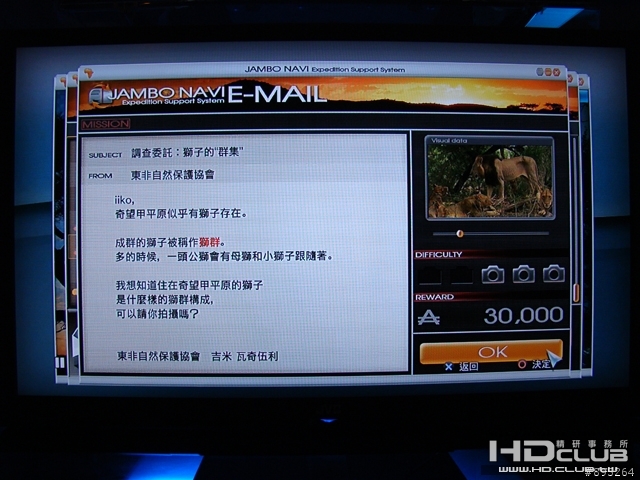

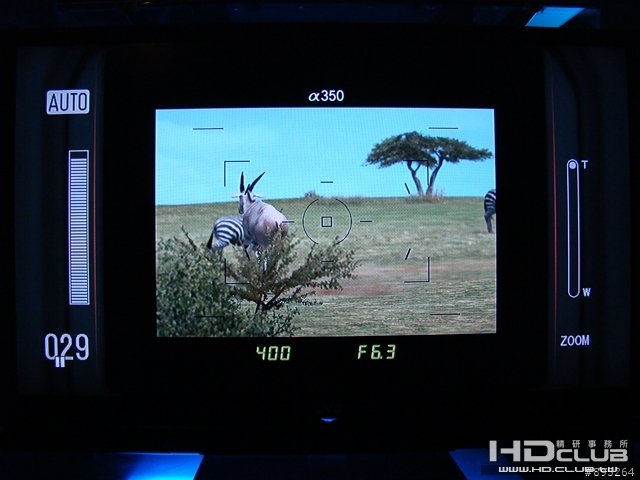

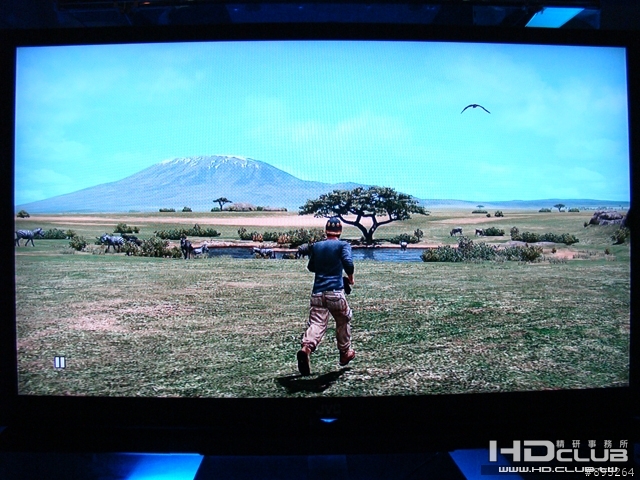

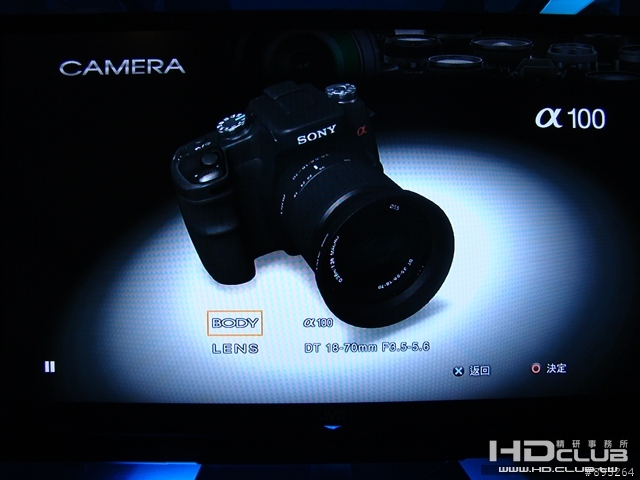

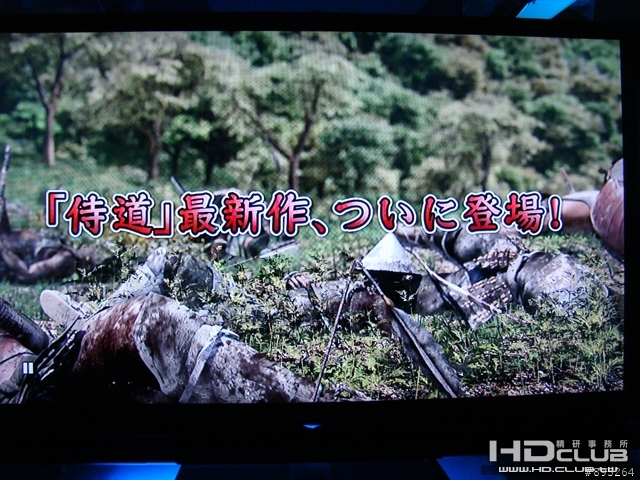

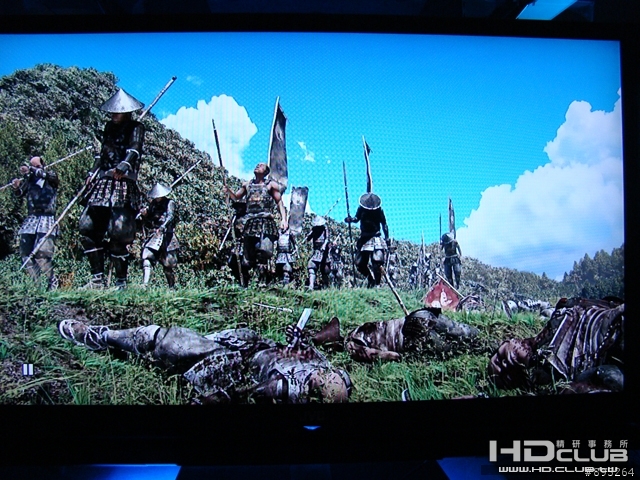

42WX70(PS3)-侍道3高畫質影片測試1/3



42WX70(PS3)-侍道3高畫質影片測試2/3


42WX70(PS3)-侍道3高畫質影片測試3/3







在這55個小時之內...小弟做了許多調校...也測試了許多項目...小弟簡略說明一下...
(重點在於42WX70~無意攻擊其他同步測試之機種~還請各位大大多多包含~)


色階處理
測試工具:灰/紅/綠/藍/青/紫/黃漸層測試圖檔~
小弟個人排名:42WX70>46X1>46X4000>集品9142

黑色表現~亮/暗部細節~
測試工具:灰階/黑色/白色測試圖~FPD Benchmark Software~高畫質BS/HiHD/BD~低解析度訊號源~
黑色表現:42WX70>46X1>46X4000>集品9142
暗部細節:42WX70>46X1>46X4000>集品9142
亮部細節:46X1>46X4000>42WX70>集品9142

影像迴路解像技術(人工甘味加料)~
測試工具:高畫質靜態測試圖檔~高畫質BS/HiHD/BD~低解析度訊號源~
JVC-42WX70與SONY-46X1各有各的特色~小弟無法去評論誰好誰壞~
SONY-46X4000>新禾52XV500G>集品9142>奇美42X7000~略遜一籌~

120hz倍速處理~
測試工具:FPD Benchmark Software~
JVC-42WX70~SONY-46X1~SONY-46X4000~三台皆發生面板色彩還原不準確之情況~
集品9142無此情況~但動態解像度/雜訊抑制略遜一籌~



42WX70在小弟55小時的調校/觀賞測試之下~目前發現的優/缺點如下~
優點:
1.顏色自然柔和~畫質細膩~細節明顯~

2.原生對比4000/動態對比50000的高對比~黑色表現十分深沉~暗部細節十分明顯~亮部細節明顯~

3.色階(色塊)處理優秀~擊倒群雄~

4.本體喇叭中/高音音質優秀~聲音穿透力佳~

5.畫質/色彩等設定可調性佳~

6.搭配MAGNETOX V220觀看第四台等低解析度時~黑色深沉~暗部細節明顯~雜訊抑制強悍~
(須套用專屬設定值才能有此效果)

7.在Adobe色域顯色液晶顯示器中屬C/P值極高機種~

缺點:
1.120hz倍速時與SONY-X4000/X1有相同的情況~色彩還原不夠準確~
而集品9142無此情況但動態解像度較差~
(測試項目FPD Benchmark Software-Resolution 04.Hammock/05.Swing)

2.與前代GZ78T相比~本體喇叭低音音質/環繞音效退步~

3.無原廠TV Tuner Box~端子銳減~僅HDMI*3與VGA*1~
(VGA與色差共用/無法同時使用)

4.無原廠TV Tuner Box~遙控器一半按鍵無效~若要收視第四台/數位台需外接Tuner
(遙控器*2~使用性不便)~

JVC似乎尚未發售NTSC規格之TV Tuner Box~所以台灣/美國等地區的42WX70沒有原廠TV Tuner Box可使用~



心得
一台電視要有好畫質~必須面板/影像迴路/調校技術三面聚到~缺一不可~
頭兩項面板與影像迴路是固定的無法改變~但調校是活的~所以得花費心思~
因為小弟只是影音路上迷途小玩家~而且調校技術也無法與版上數位前輩相比~所以在調校方面花費十分長的時間~


[ 本帖最後由 gameflygo 於 2009-6-2 15:16 編輯 ]

pie1394

你用 V220 輸出時, 是用哪個端子, 選哪個解析度模式?

我對投手在做投球動作的殘影, 還有點印象...

光之白翼

原帖由 pie1394 於 2009-6-2 21:52 發表
你用 V220 輸出時, 是用哪個端子, 選哪個解析度模式?

我對投手在做投球動作的殘影, 還有點印象...

回pie1394大~

小弟當時使用色差端子~
V220使用480i輸出~

如果顯示器的影像迴路夠力的話...
千萬不要讓V220去做昇頻處理...
否則會出現些問題...


[ 本帖最後由 gameflygo 於 2009-6-2 23:48 編輯 ]

pie1394

原帖由 gameflygo 於 2009-6-2 22:50 發表

小弟當時使用色差端子~
V220使用480i輸出~

如果顯示器的影像迴路夠力的話...
千萬不要讓V220去做昇頻處理...
否則會出現些問題...

呵.. 被你發現了... 那機器處理 deinterlace / scaling 的畫質, 只能說, 應該不會比 MTK / M-Star 等級的差... 其他高階的電視, 或是使用 HQV chipset 的, 就不要比了, 被狂電而已~~ (如果那機器內再加一顆同樣的 chipset, 倒是就有本錢可以玩那些高階的演算法了)

如果影像處理程式一直沒變, 輸出設定又是 480i, 那 DVD / DTV 704x480i / 720x480i 影像的處理邏輯應該是這樣, MPEG-2 video decoder 解出來的 4:2:0 , 只有對 Chroma 做 field up-scaling 成 4:2:2 , 完全不做 deinterlace 處理... 至少當初在 WEGA CRT 上面播起來是很正常的...

psr4

幫你補上一個缺點,一些只VIDEO 輸出的器材完全無法使用

非得用影像轉換器

[ 本帖最後由 psr4 於 2009-6-3 01:26 編輯 ]

光之白翼

原帖由 pie1394 於 2009-6-3 00:33 發表


呵.. 被你發現了... 那機器處理 deinterlace / scaling 的畫質, 只能說, 應該不會比 MTK / M-Star 等級的差... 其他高階的電視, 或是使用 HQV chipset 的, 就不要比了, 被狂電而已~~ (如果那機器內再加一顆同樣的  ...

回pie1394大~

小弟當時有做些交叉比對~
集品9142+V220與第四台直接輸入給集品9142~
調校過後...輪流切換交叉比對...其實是相差無幾的...


但是輸入給X1與X4000時...
並沒有比直輸給本體Tuner好...
因為V220有做些柔化處理...導致畫面細節損失...


而42WX70是沒得選擇...
因為它沒有Tuner...



小弟覺得該產品在畫質呈現上雖非首選~但是功能性還不錯~
V220搭配42WX70時~顯示器套用特定的設定值之後~表現還算可圈可點~
雖然細節部份救不回來~但還可以靠42WX70的增強器(模式-1)去做些加料~

光之白翼

原帖由 psr4 於 2009-6-3 01:21 發表
幫你補上一個缺點,一些只VIDEO 輸出的器材完全無法使用

非得用影像轉換器

回psr4大~

但是小弟記得可以耶...
MENU>設定2/2>輸入-4設定那需要更改一下~


小弟明天請曹大再測試一次看看...
看是否是小弟記錯了...


[ 本帖最後由 gameflygo 於 2009-6-3 01:42 編輯 ]

ching907

這一台的售價不知道是多少?C/P值高嗎?

psr4

原帖由 gameflygo 於 2009-6-3 01:36 發表

回psr4大~

但是小弟記得可以耶...
MENU>設定2/2>輸入-4設定那需要更改一下~


小弟明天請曹大再測試一次看看...
看是否是小弟記錯了...

gameflygo



不用找了電子說明書裡面有寫VIDEO輸入是共用色差輸入的Y信號,不過還是很不方便,還是要用轉換器,不然要在那拔來拔去嗎? ~~

光之白翼

原帖由 ching907 於 2009-6-3 02:46 發表
這一台的售價不知道是多少?C/P值高嗎?

回ching907大~

目前各店家的售價是99000送贈品~
每家店的送的贈品不同~


至於C/P值的部分~
就得看消費者如何看待這樣商品~還有是否看見它的優點~
如果只是把它當成液晶電視~那它的C/P值就比較低了~
如果把它當成Adobe色域顯色液晶顯示器~那它的C/P值就高了~


[ 本帖最後由 gameflygo 於 2009-6-3 17:56 編輯 ]

光之白翼

原帖由 psr4 於 2009-6-3 09:21 發表


gameflygo



不用找了電子說明書裡面有寫VIDEO輸入是共用色差輸入的Y信號,不過還是很不方便,還是要用轉換器,不然要在那拔來拔去嗎? ~~

回psr4大~

嗯嗯...
端子數不足是它的缺陷之一...

juliusko2004

此機將於日本7月上旬發售  http://www.jvc-victor.co.jp/tv/lcd_display_top.html  如果我沒記錯的話  日本Victor 應該在日本國內 已停止發表新的液晶電視  所以 此款液晶顯示器 是Victor與Kenwood 家庭劇院部門正式合併後 以JVC之名 所推出的機種

[ 本帖最後由 juliusko2004 於 2009-6-16 15:34 編輯 ]

光之白翼

原帖由 juliusko2004 於 2009-6-16 15:25 發表
此機將於日本7月上旬發售  http://www.jvc-victor.co.jp/tv/lcd_display_top.html  如果我沒記錯的話  日本Victor 應該在日本國內 已停止發表新的液晶電視  所以 此款液晶顯示器 是Victor與Kenwood 家庭劇院部門正式 ...

回juliusko2004大~

以小弟詢問到的資訊是~
目前日本只留下開發部門的廠房而已...
日本生產線的機械...全都搬到泰國了...
泰國廠目前是全球最大的生產線...

日本販售的42WX70與台規42WX70都是一樣的~產地/規格都是相同~
而業務用GD-42X1與市售用42WX70規格上都是一樣的~
差別在於原廠預設選單~
42WX70是動態/標準/劇院/顯示器/單眼相機/遊戲~
42X1是デジタルサイネージ/監視用(HD)/監視用(SD)/單眼相機/醫療參照/顯示器~

光之白翼

既然42WX70自稱高畫質專業Adobe色域顯色液晶顯示器~
那當然得讓各位站友了解一下出廠的色彩準確度如何~
因為小弟對這方面屬弱項~所以邀請了友站MYAV-ups大來協助~


量測儀器:工業級Eye-One Pro ( i1 Pro )
量測軟體:ColorFacts Professional 7.5
線材:鐵三角 2M
訊號源:PS3/XBOX360

PS3
RGB蹤跡

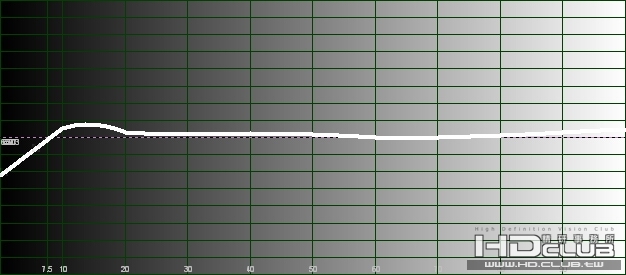

色溫


Gamma值

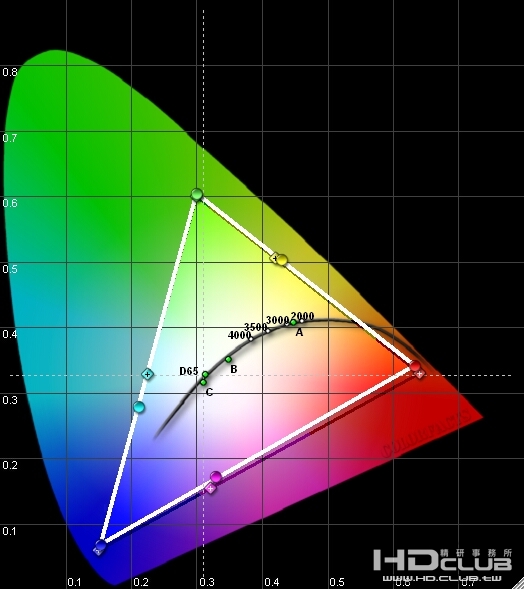

色域




XBOX360
RGB蹤跡


色溫


Gamma值


色域

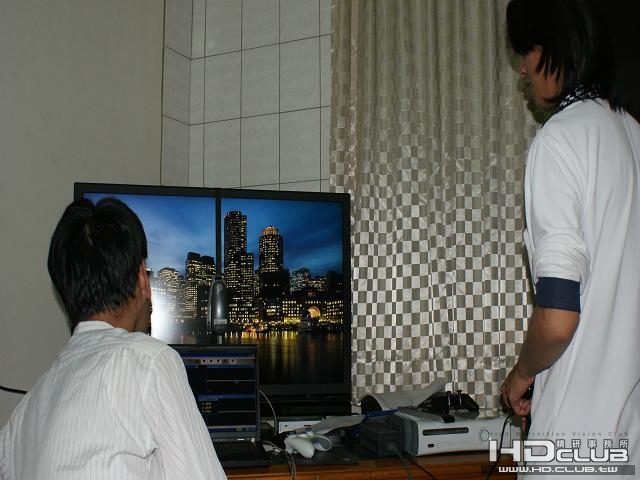

檢測實況~
