[分享] Onkyo TX-RN616 土炮小改裝 pre out

  [複製連結]

發表於 2021-5-30 00:46:36 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
本文章最後由 hungrich 於 2021-5-30 01:24 PM 編輯

發文之前先銘謝 XzCraftP 大大發表的 環擴魔改前級記 - Pioneer VSX-922 給予的動力 & 富鴻影音的師傅提供的想法與建議
===================================
用劇院擴大機以來常常遇到一個揮之不去的困擾
那就是中央聲道常常忽小忽大(但是大部分都是很小聲), 調整音量後,左右&環繞聲道也跟著受影響
問過很多賣音響的店家, 得到的答案不外乎都是每部片子的音效條件都不一定相同
所以心理總是想著:若各聲道可以獨立拉出 pre out 這樣不是很好嗎?
問題來了, 小弟的劇院擴大機是 Onkyo TX-NR616
只能算是一般般又過時的中低階劇院擴大機而已,根本就沒有這樣的功能.......
碰巧上週有機會參考到  XzCraftP 大大發表的 環擴魔改前級記 - Pioneer VSX-922
點燃了心中的那一絲想自己動手改雞的慾望
廢話不多說, 直接切入正題....

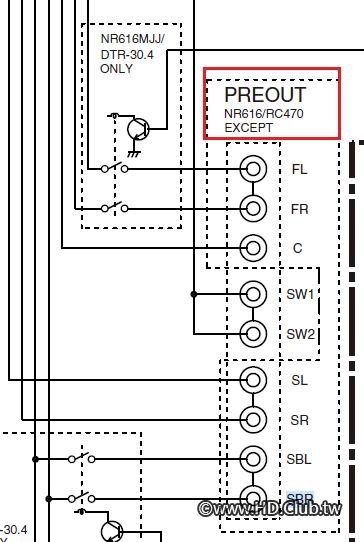

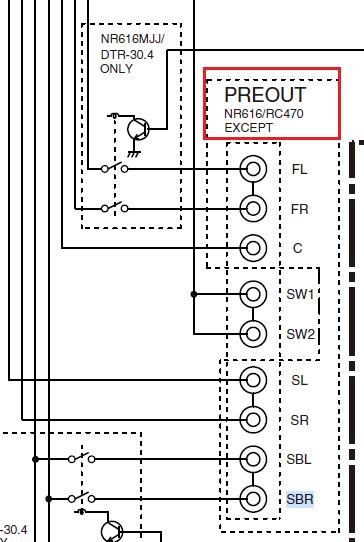

上網下載 TX-NR616 的技術手冊, 查了一下 pre out 的相關電路, 可惜, 616 沒有在名單內
per out expect TX-NR616 電路.jpg

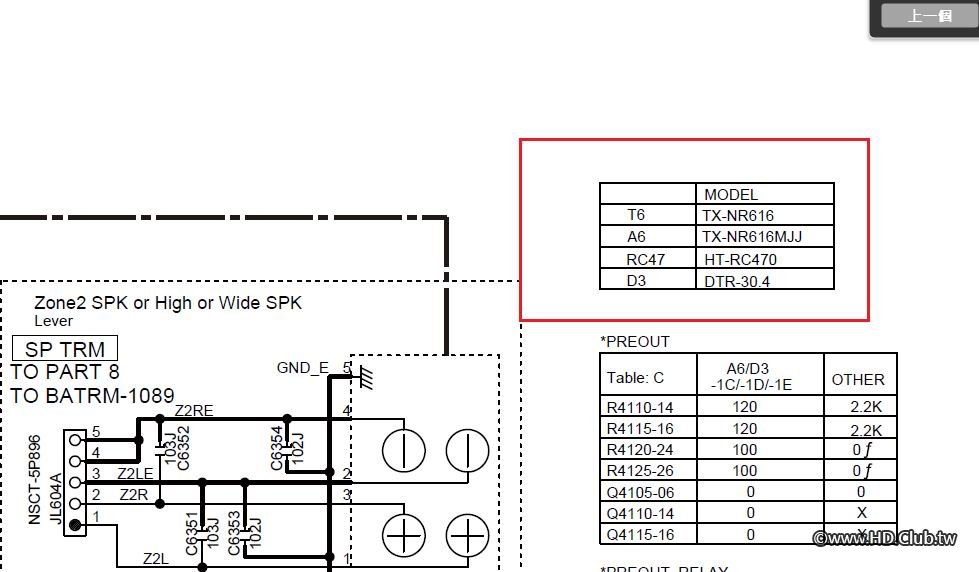

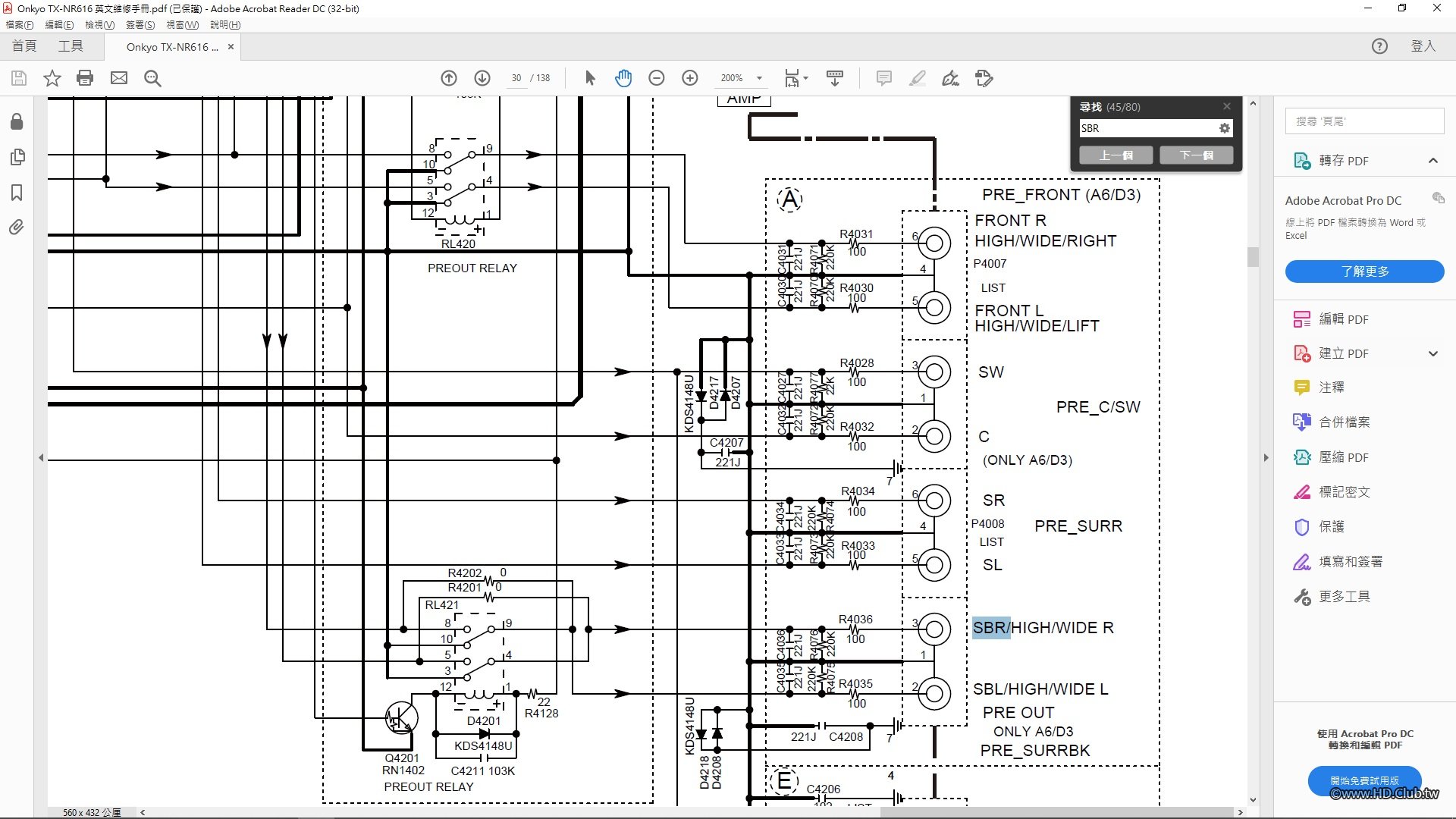

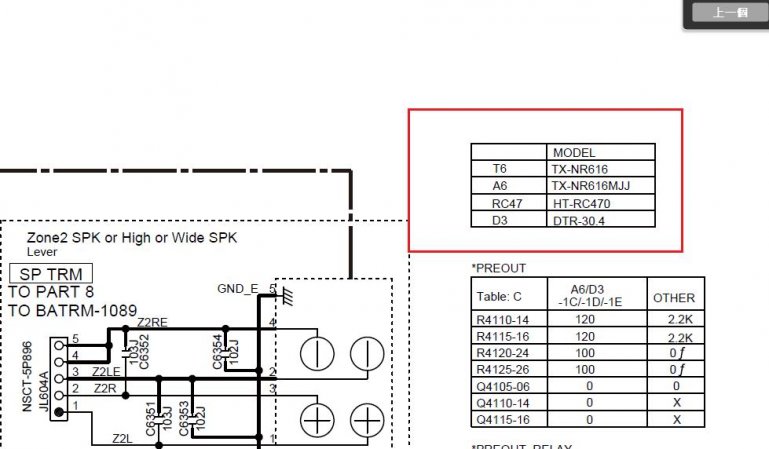

有看到 pre front 的電路, 不過只有 TX-NR616MJJ (日本型號?) & Integra DTR-30.4 才有, 看來真的無望
SBR Front out.jpg SBR Front out-A6 D3.jpg

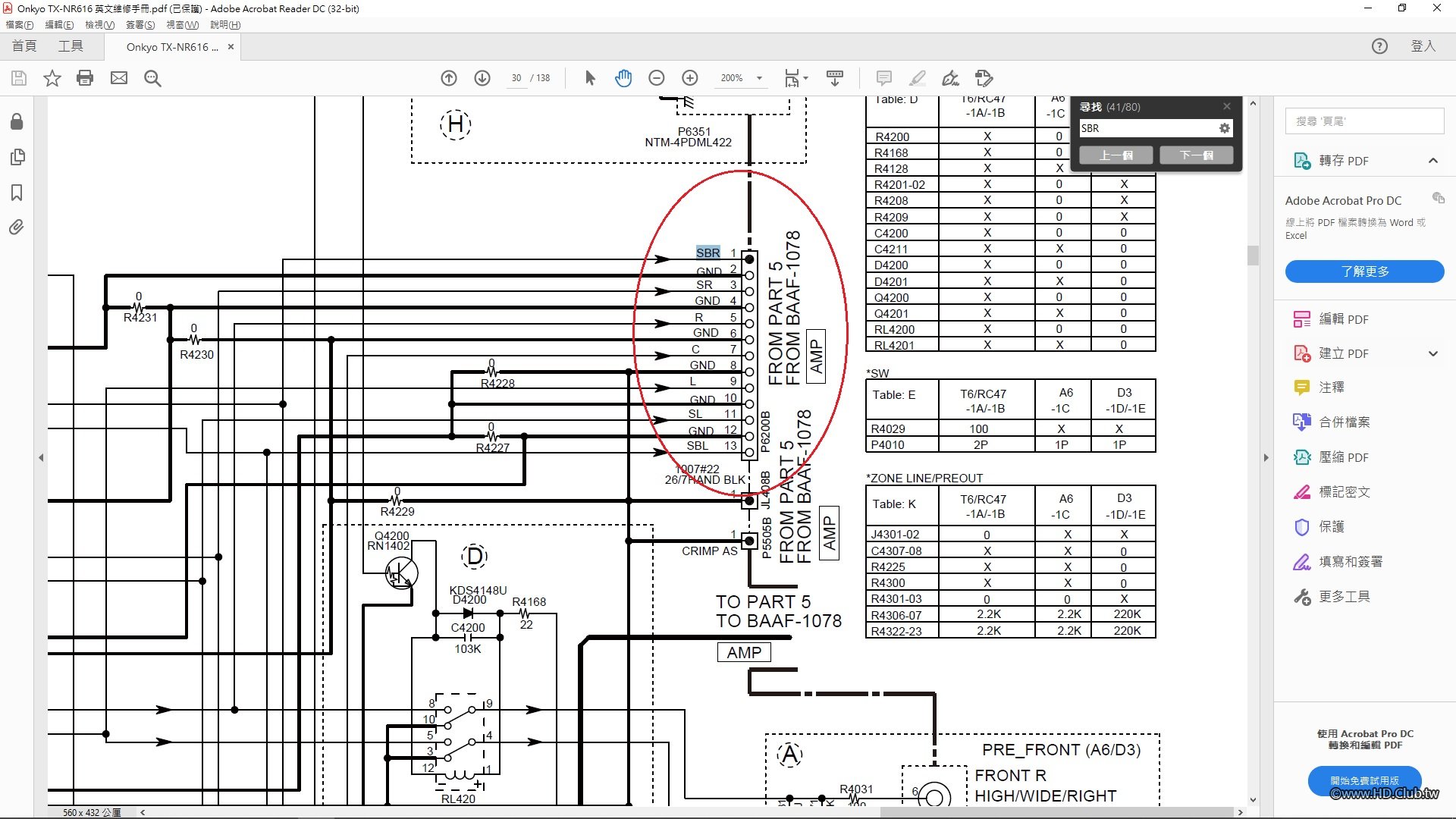

還是不打算放棄, 輸出不一定有, 但是機板內的訊號走線一定會有, 因為 TX-NR616 是7.1 聲道, 所以我用SBR(右後環繞的縮寫)的關鍵字作為搜尋條件比較容易找到我想要的, 若用主聲道 FR 或 FL 那肯定找到天荒地老,運氣不錯,真的有找到, 也是唯一適合 DIY 拉出 pre out 的理想位置
既然電路圖上都有標示零件位置P6200B與 pin 腳的訊號名稱, 就直接拆擴大機動手了
先簡單說明一下這些 pin 腳對應各聲道對照:
SBR : 右後環繞
SR : 右環繞
R : 右主聲道
C : 中央聲道
L : 左主聲道
SL : 左環繞
SBL : 左後環繞
GND : 接地

SBR 拉訊號線最好的選擇-1.jpg

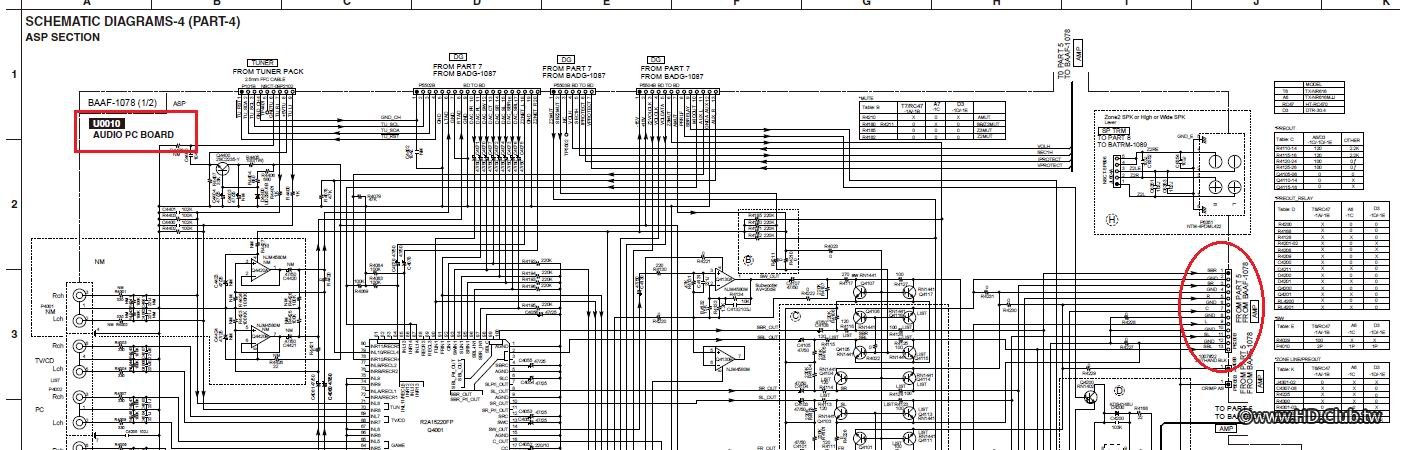

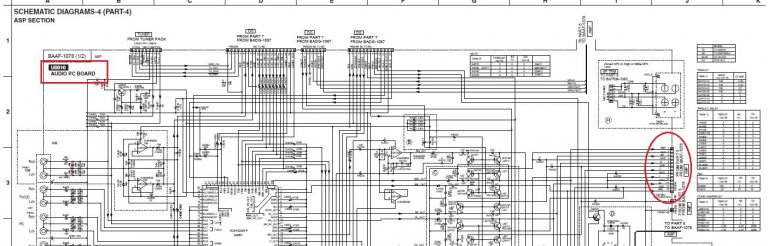

零件位置 P6200B 是在U0010 這一塊電路板上

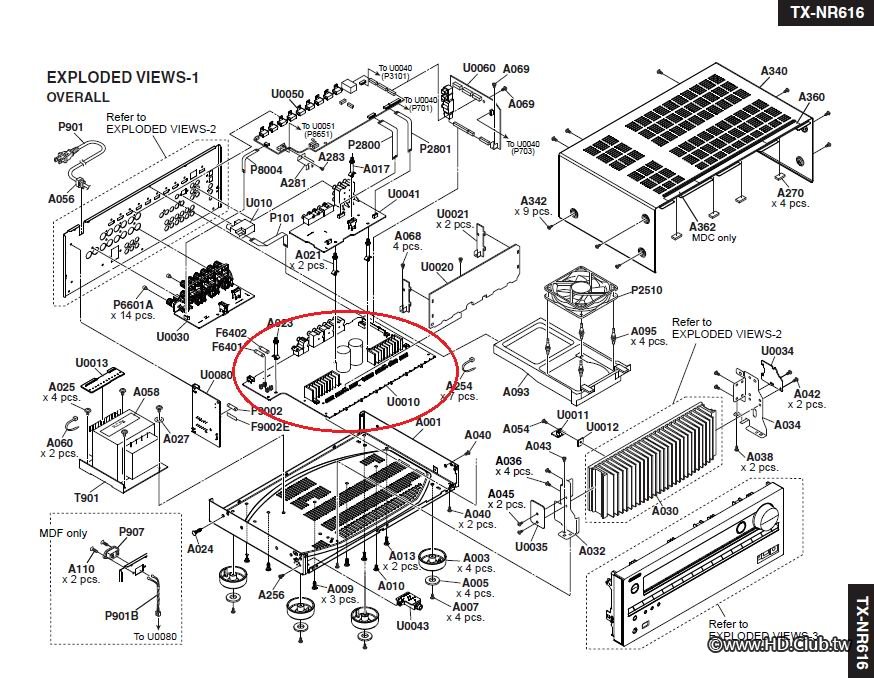

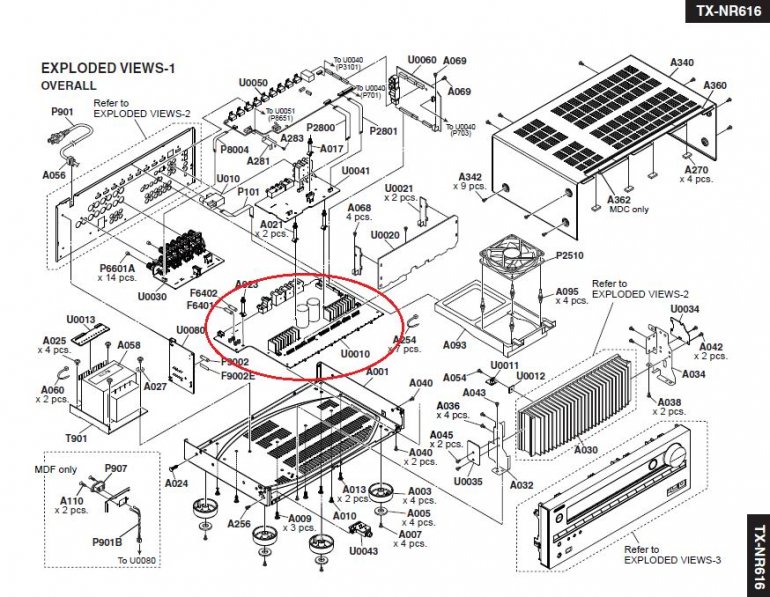

不打算盲目的拆機, 所以從組裝爆炸圖再次確認 U0010 配置在擴大機哪一個位置
結果竟然是在最底層, 本來我有些猶豫了, 後來想想既然已經選擇這條路, 那就走到底吧

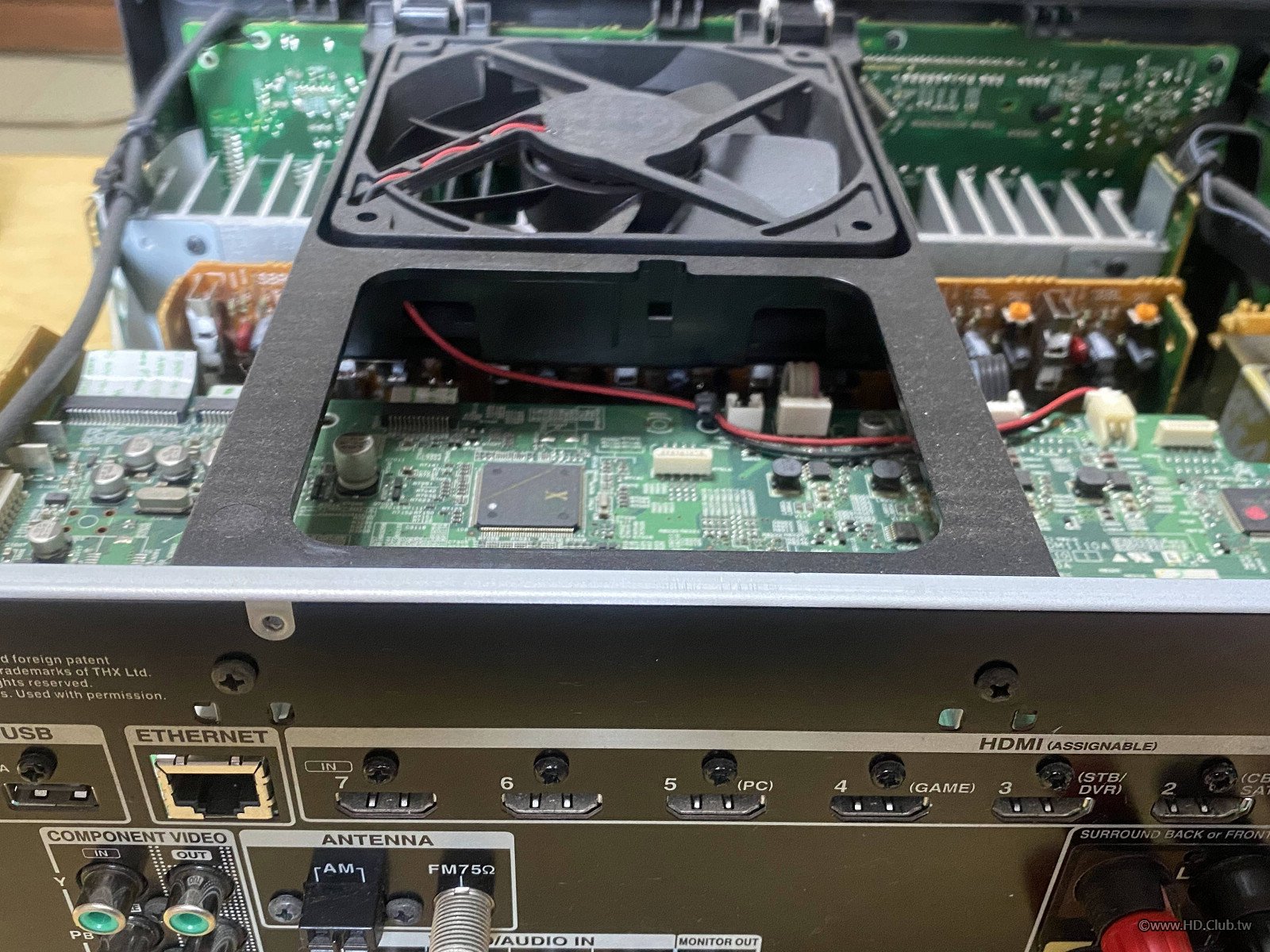

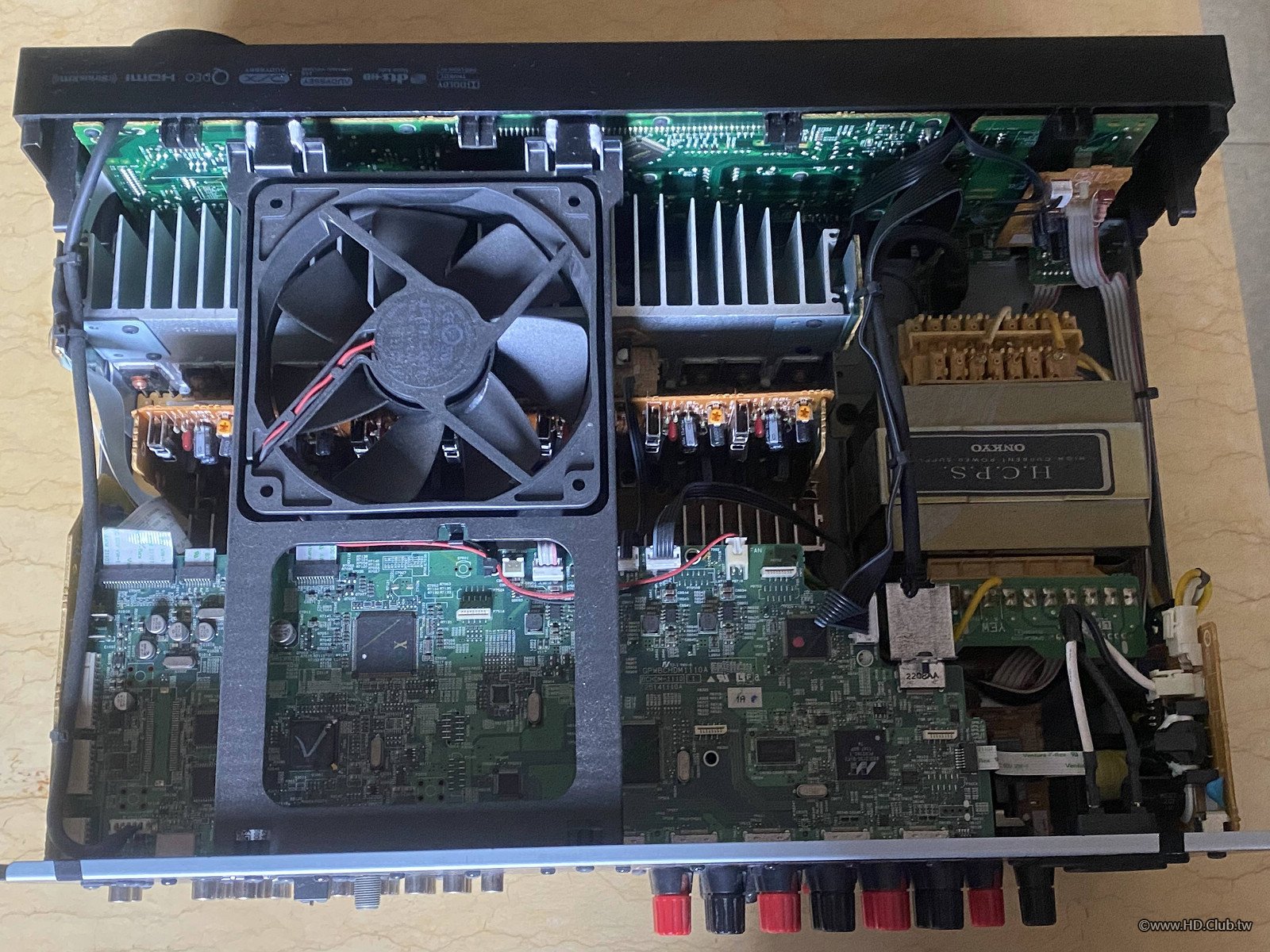

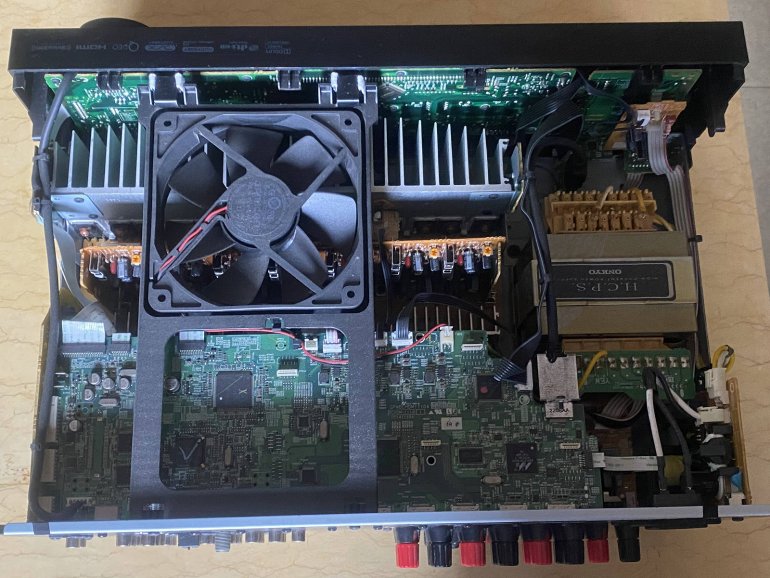

上蓋拆開後的模樣

擴大機風扇只有2個鎖點, 紅黑線是風扇電源線

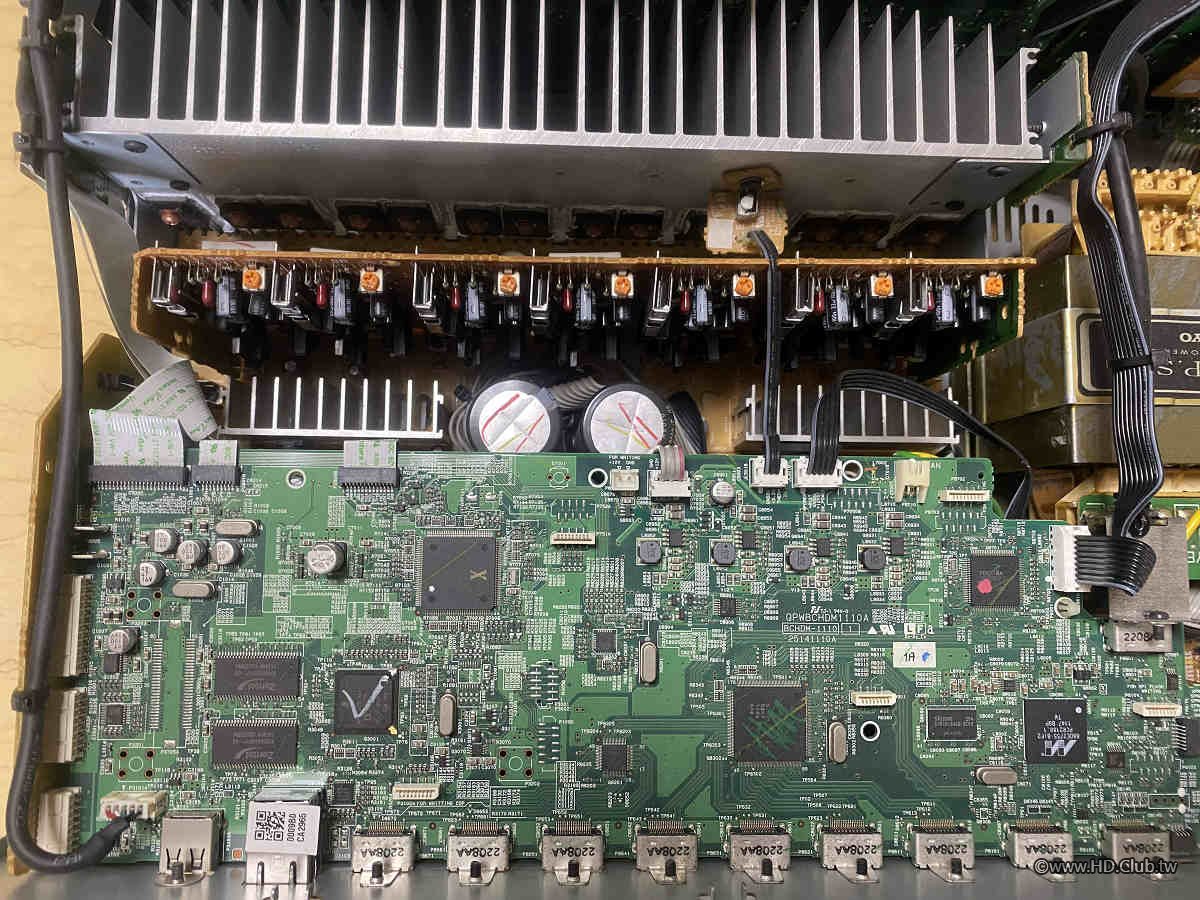

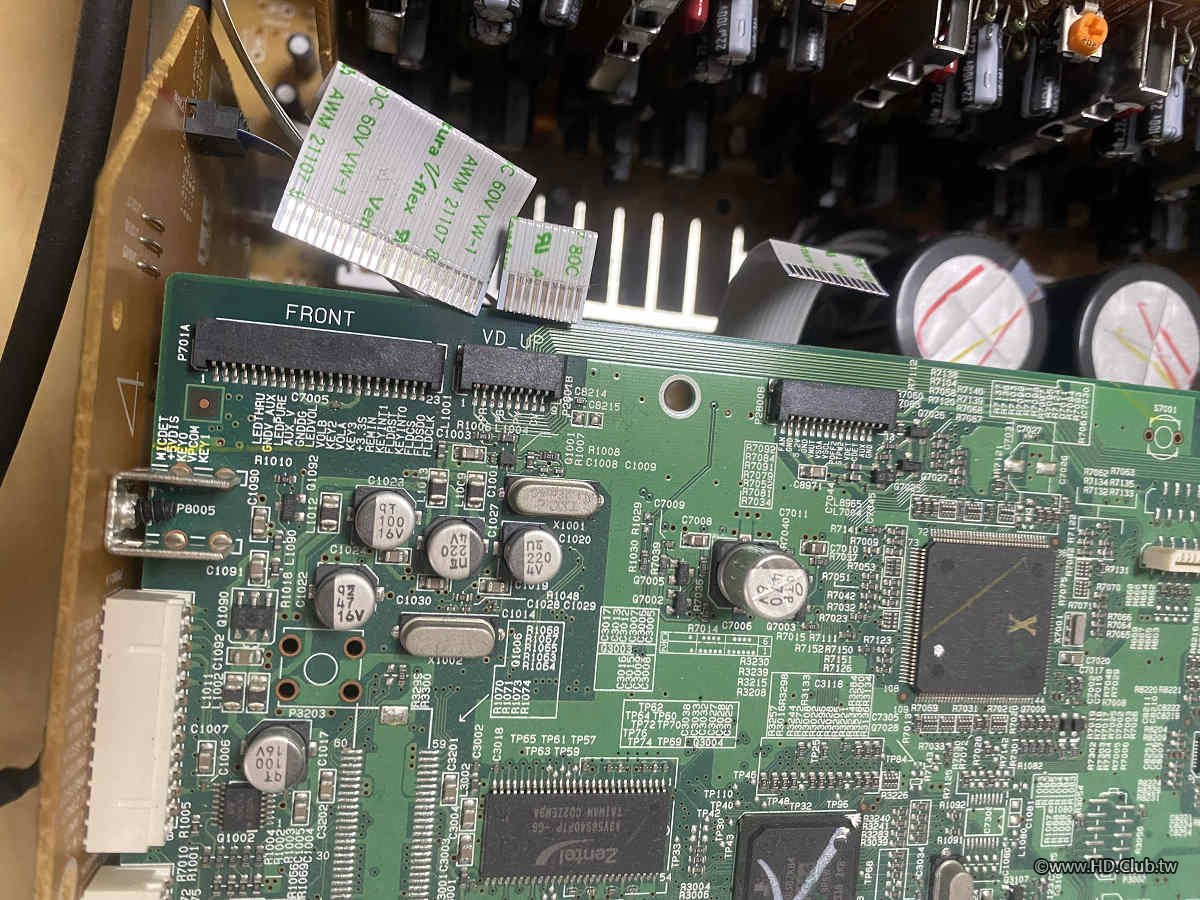

接下來看到的是 HDMI 板, 每個HDMI 都有螺絲鎖附, 所以要一次全部拆掉

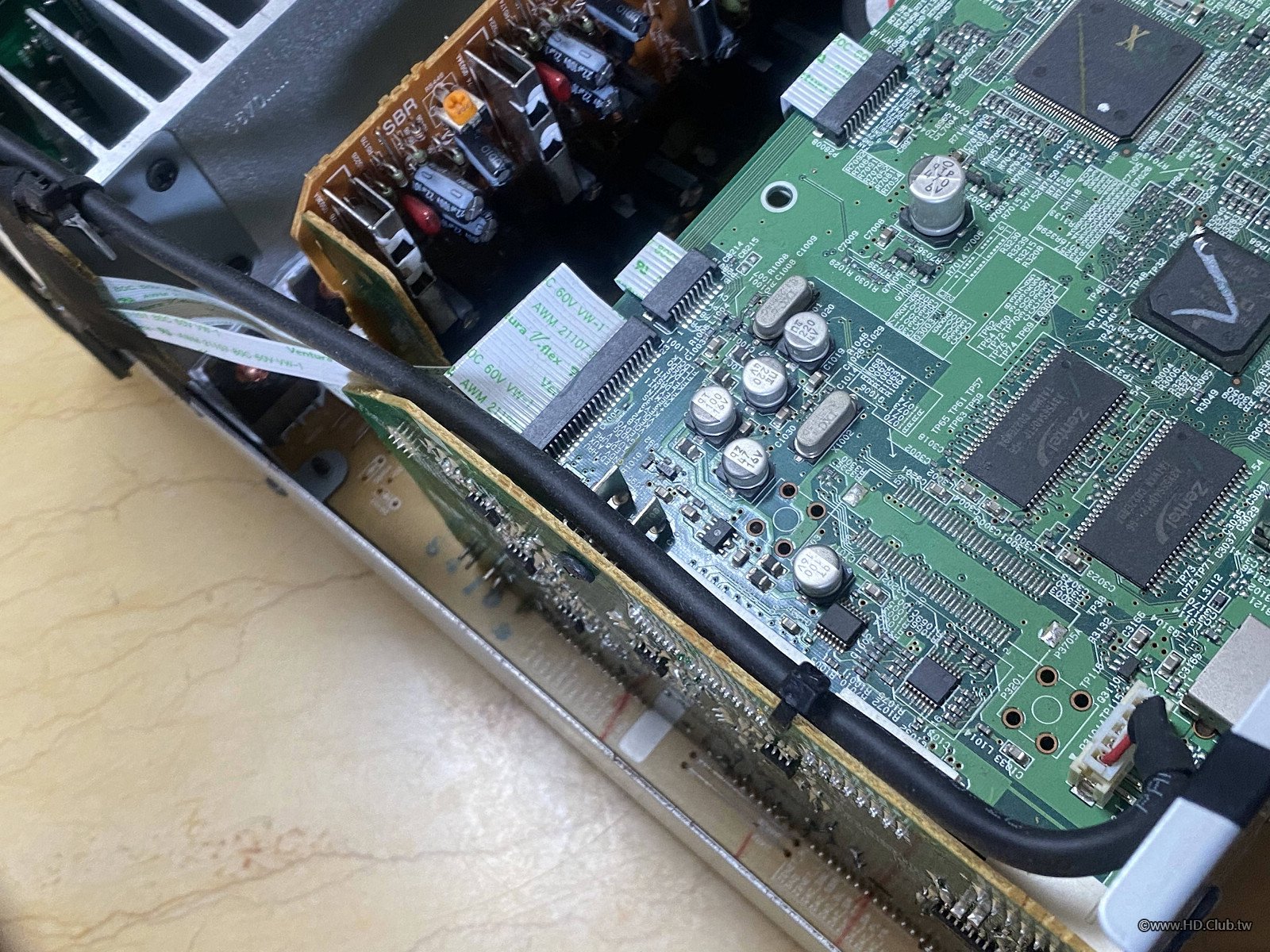

HDMI 板有接在這一片 QPWB 上, 要小心移除
4.jpg 5.jpg

排線不算難插拔, 但是 PCB 板薄的要命, 不小心弄個板彎的話很容易造成 BGA 或是 IC 錫裂, 那就麻煩大了

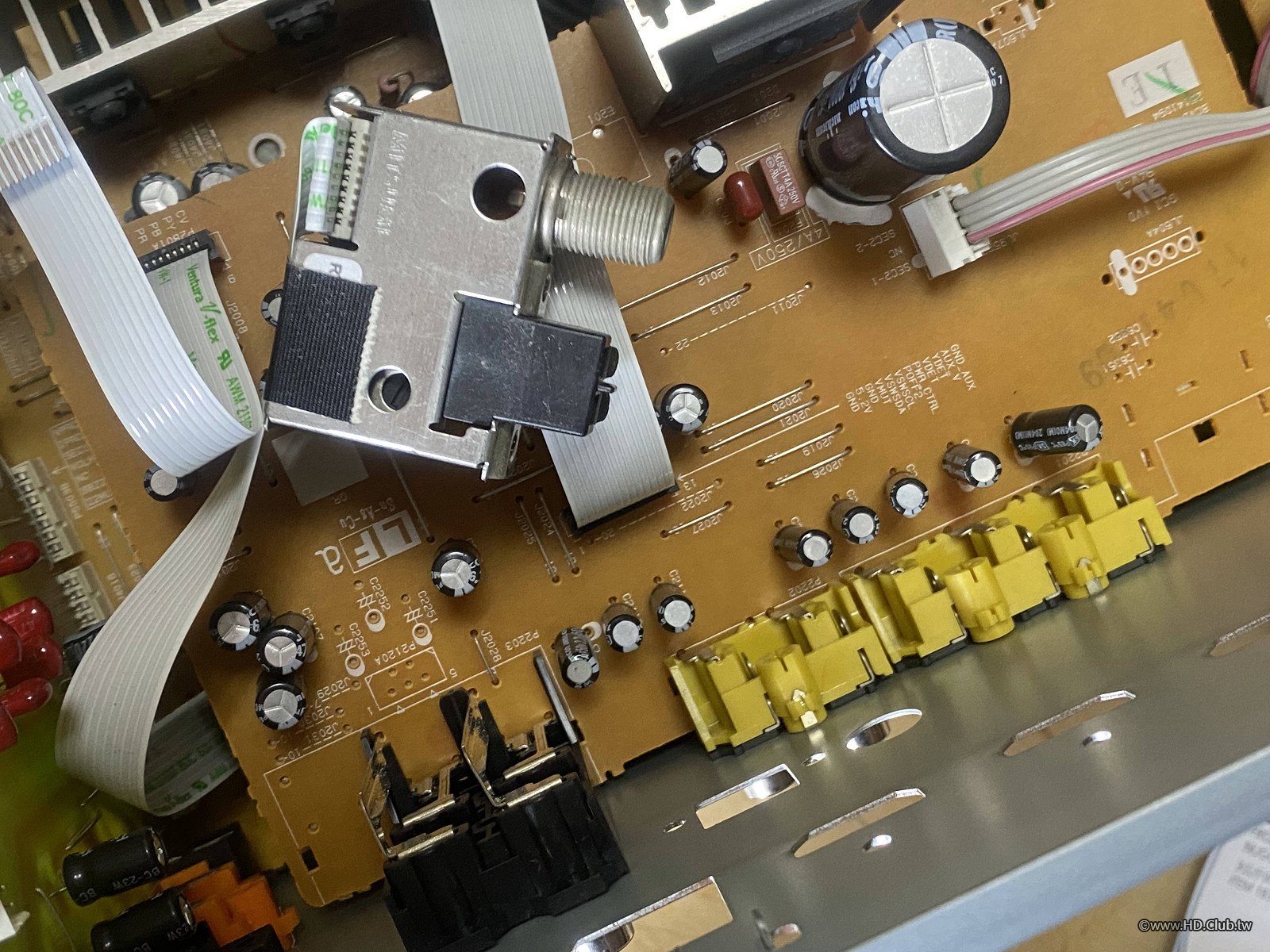

接下來把 ANTENNA 天線模組的螺絲拆除
7-1.jpg 7-2.jpg

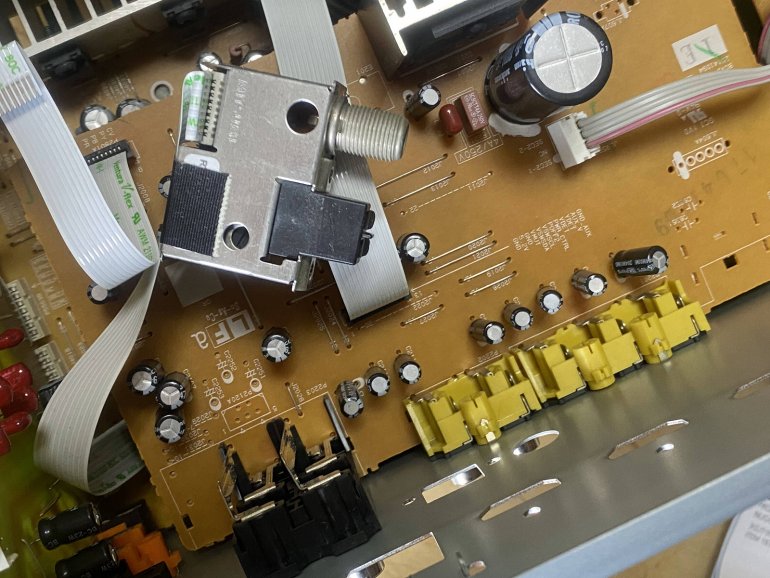

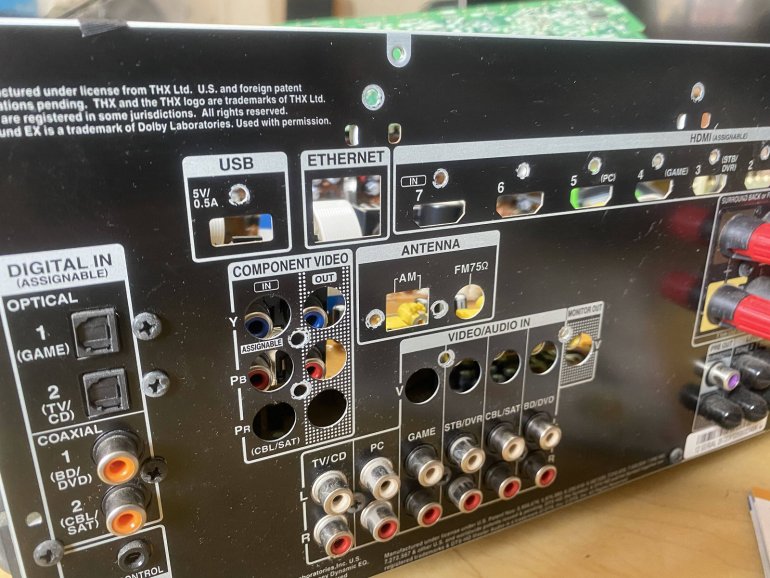

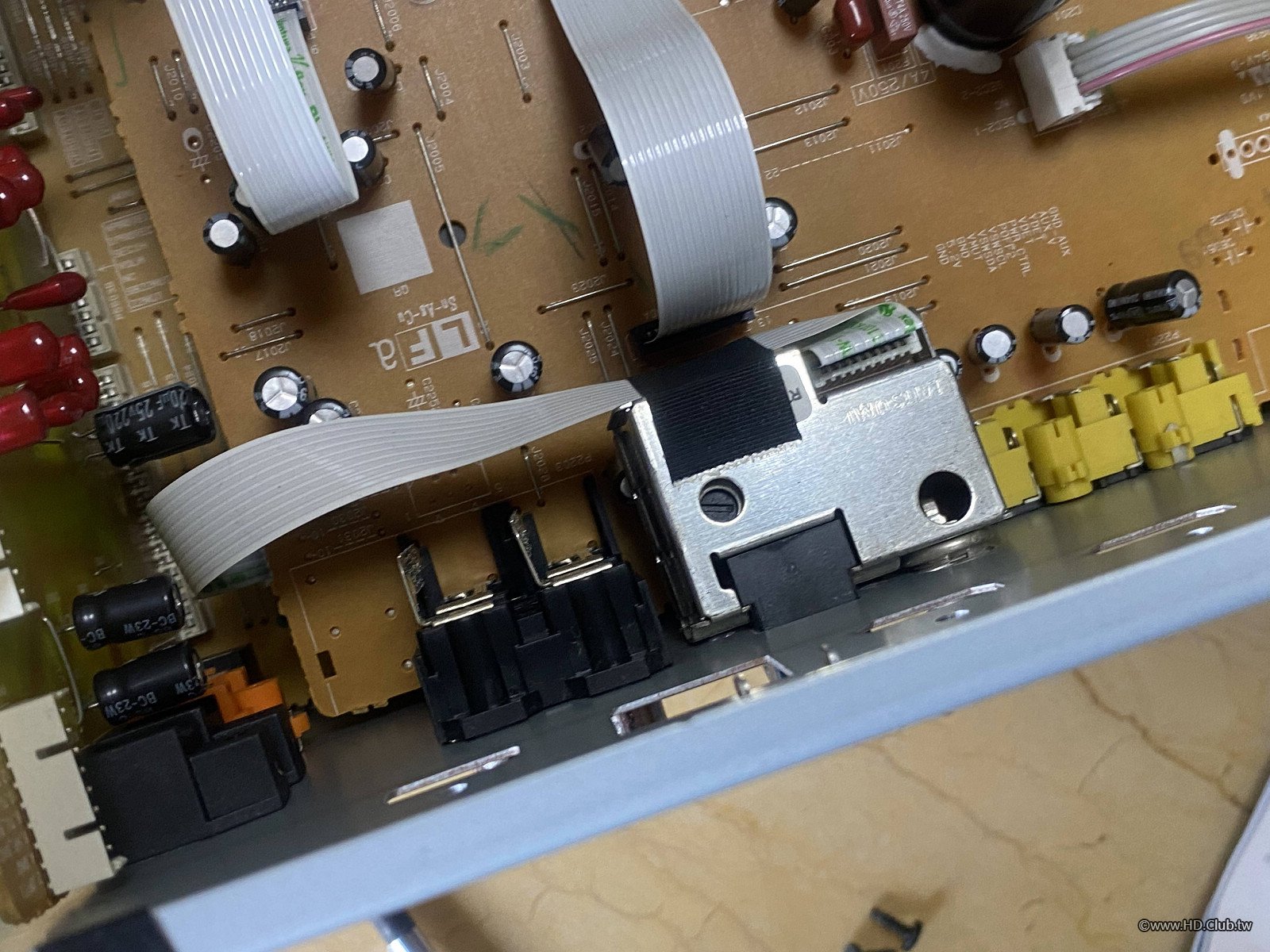

天線模組拆掉後, 換拆 Vedio 板
7-3.jpg 7-4.jpg

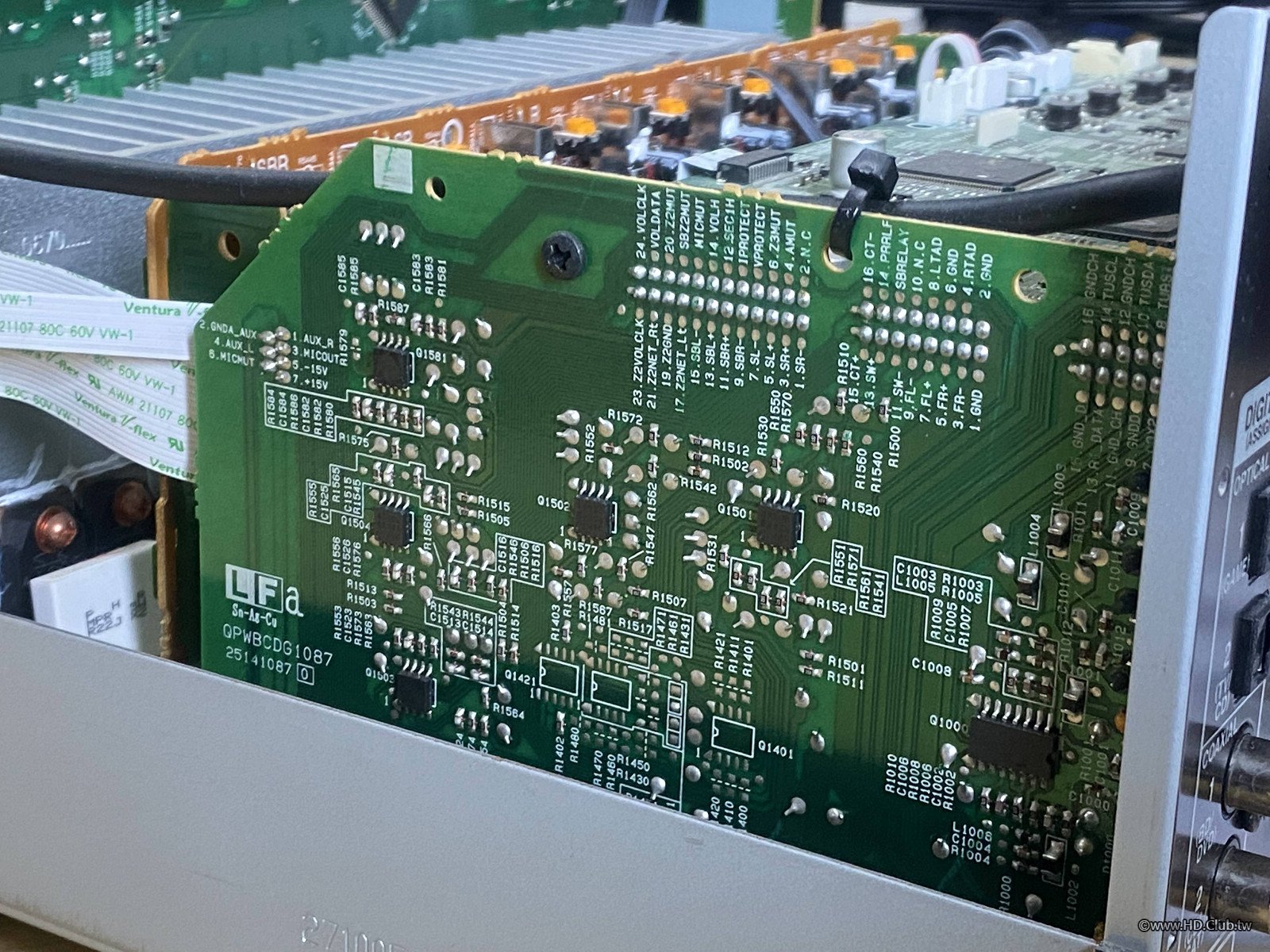

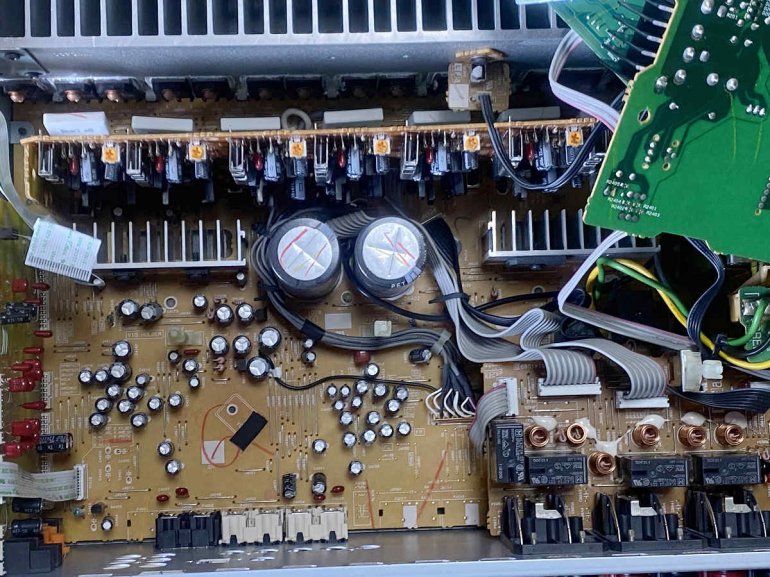

拆掉 Vedio 板之後就可以看到最底層的電路板了, 可以順勢找到 P6200B
    8-2.jpg 8-1.jpg

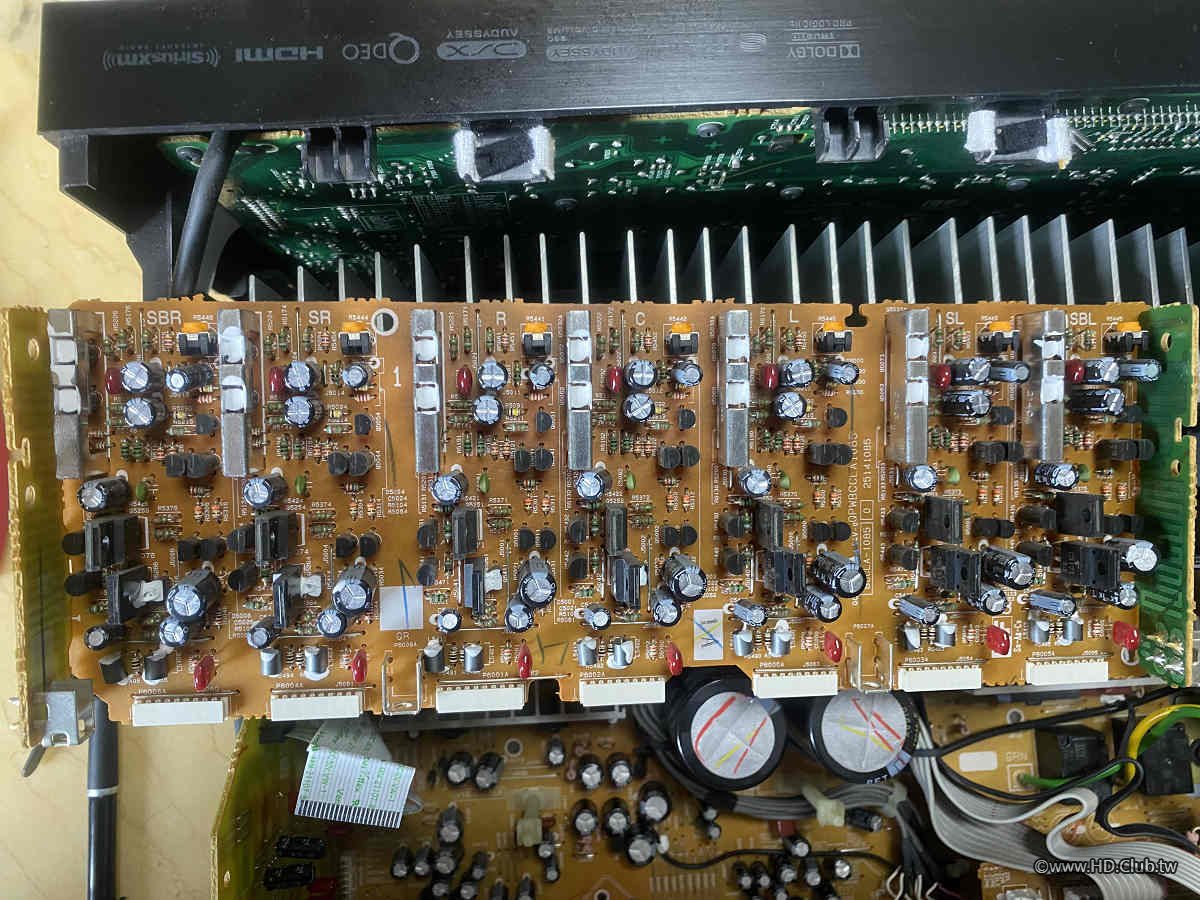

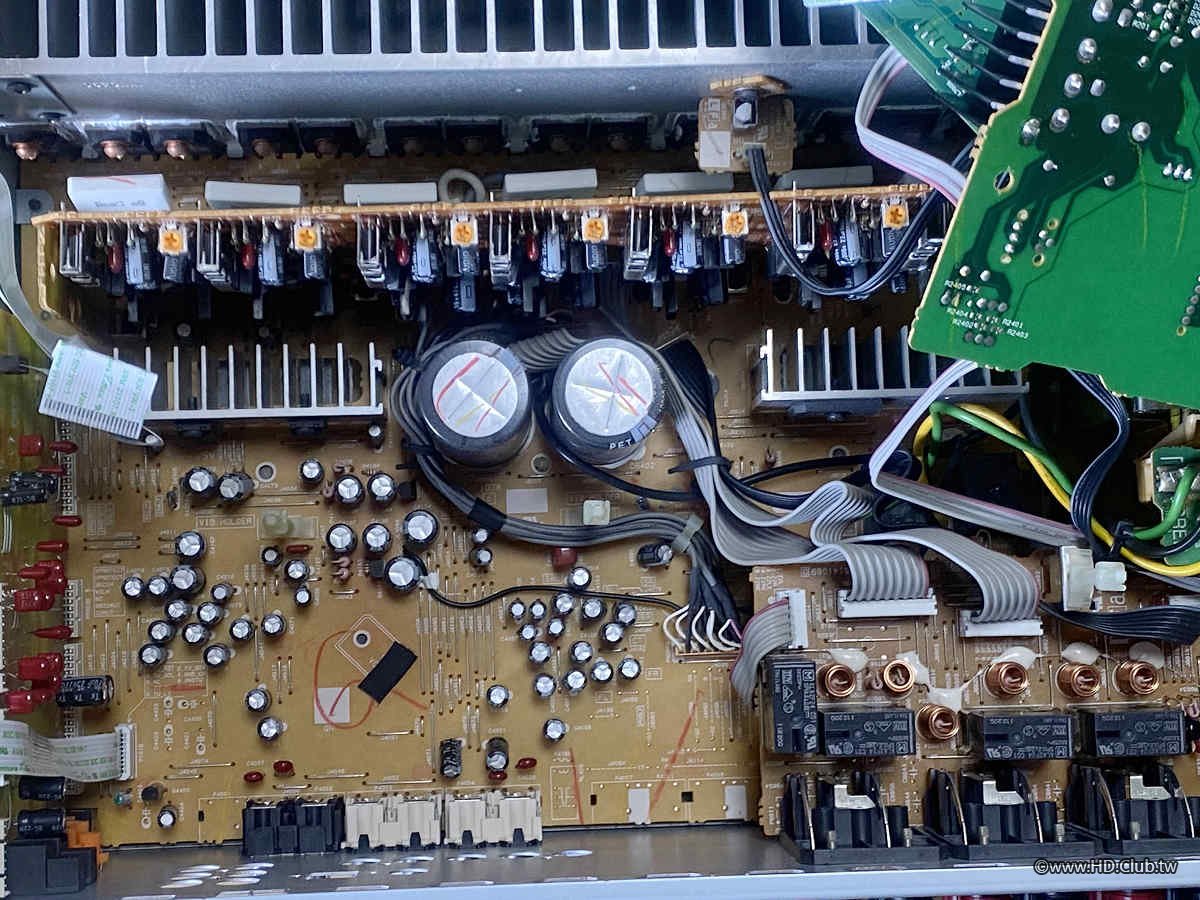

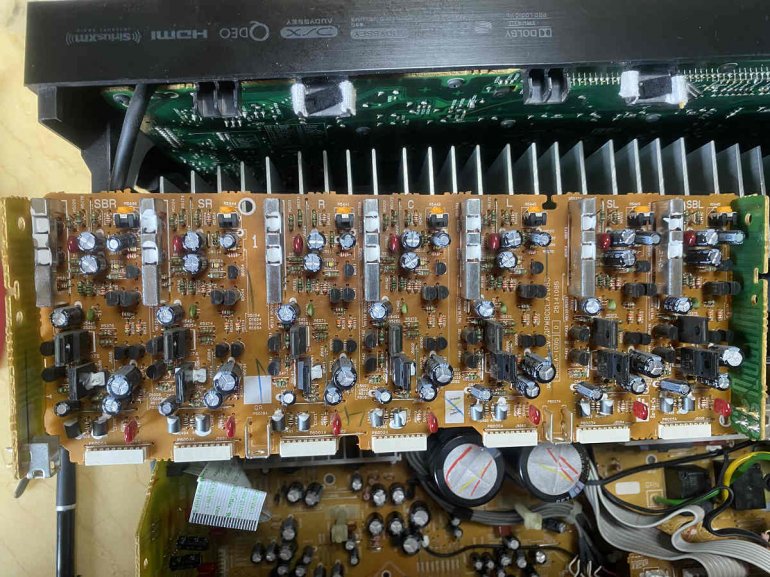

但是發現訊號線竟然拔不起來, 卡榫明明已經橇開了還是一樣, 不得已, 要換個套路, 先把功放板移除看看.......

後來還是發現走不通, P6200B訊號線的針腳是在擴大機的最下層的一片板子底部, 除非我按照技術手冊的爆炸圖把整個擴大機給拆了.........
這時幾乎快放棄了, 反覆橇開訊號線的卡榫還是無法順利的把線拔出來, 當下很怕把線給弄斷了, 所以還是要找別的方式來解

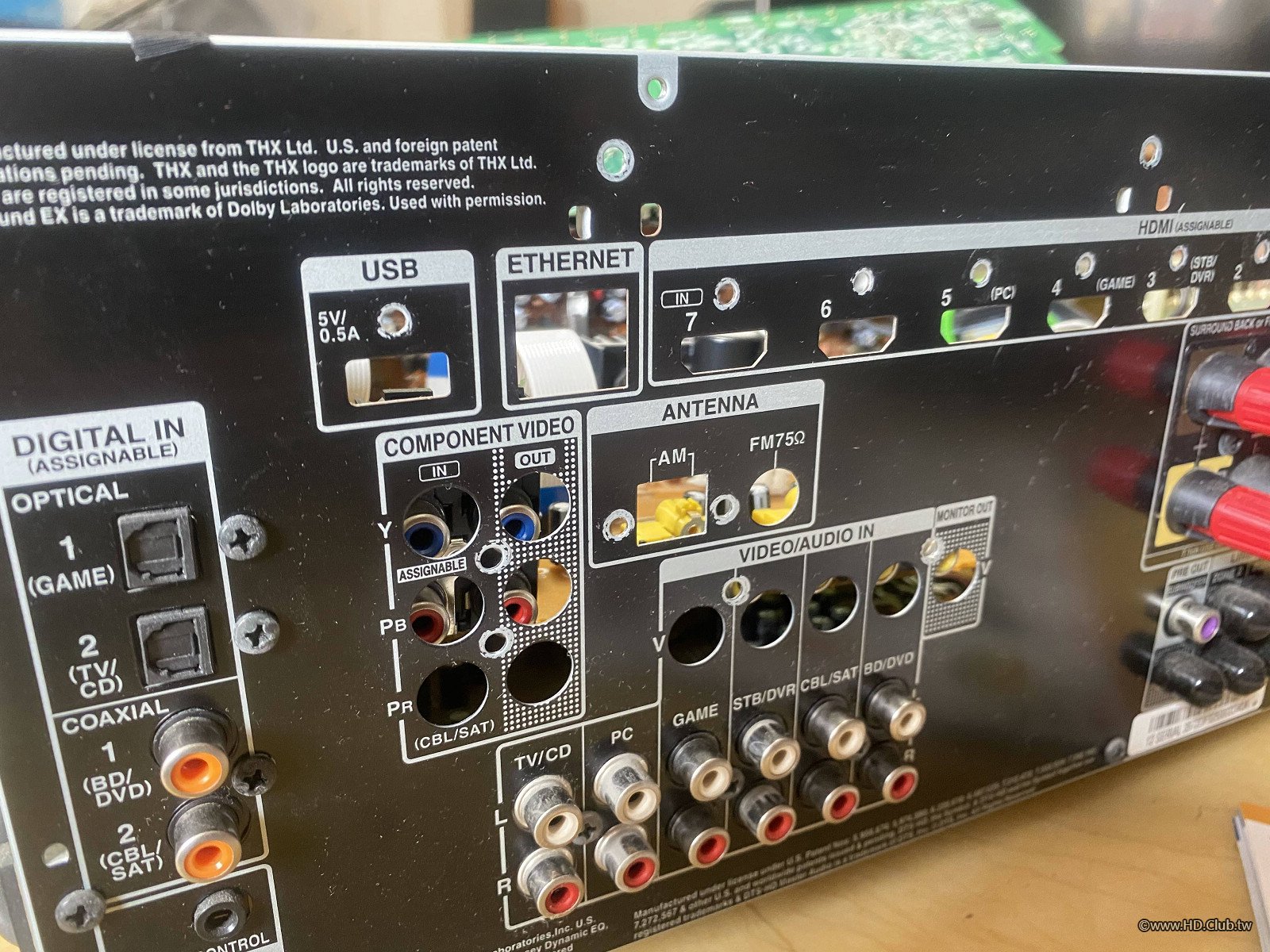

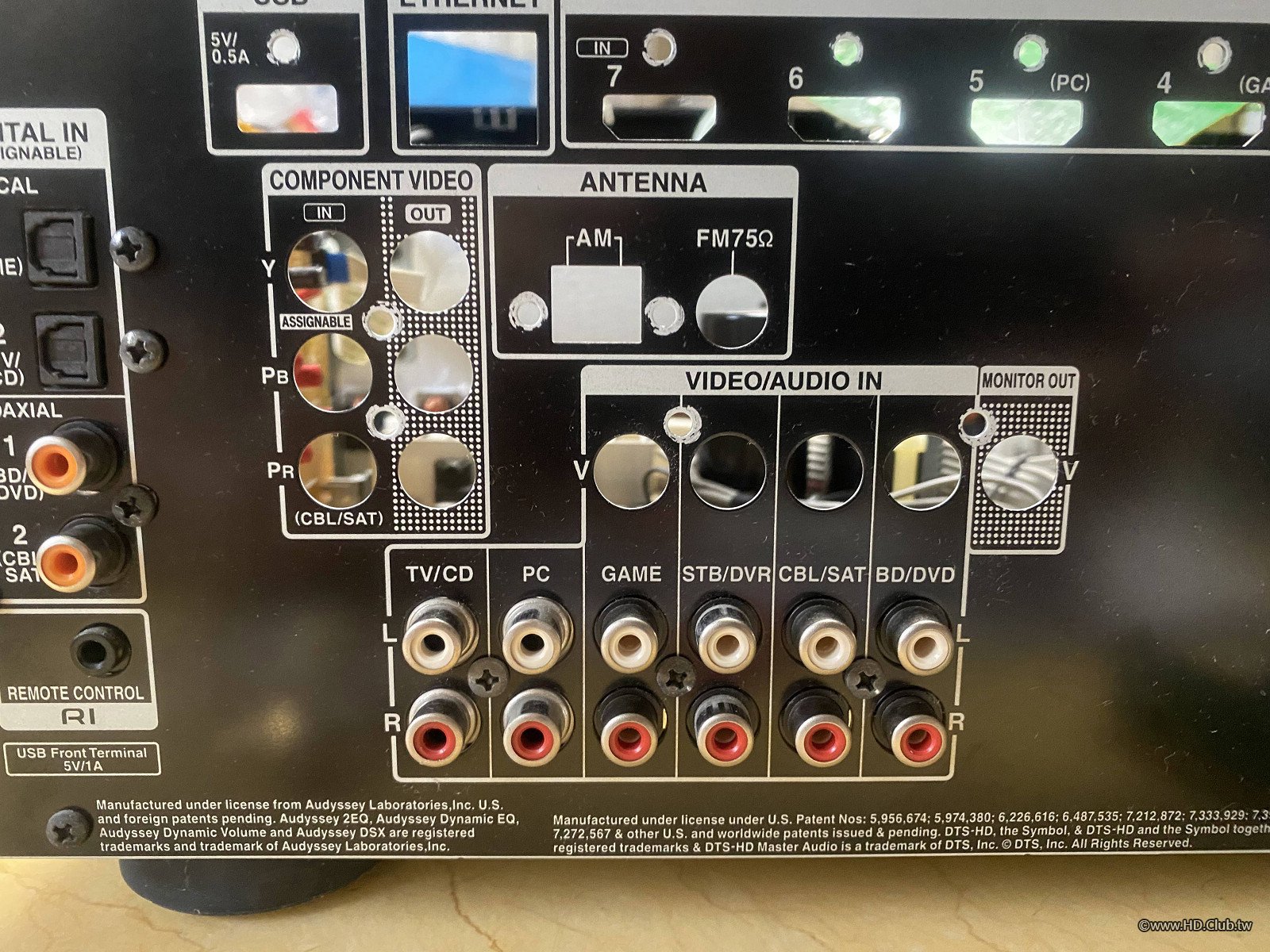

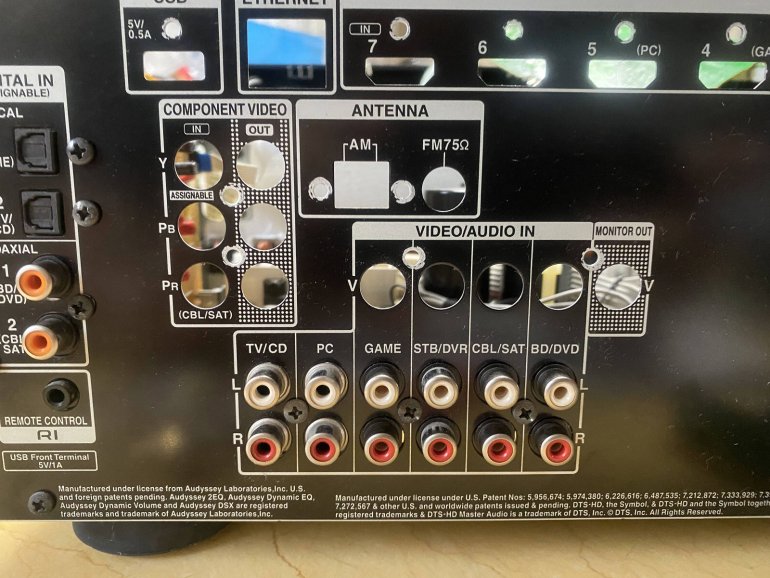

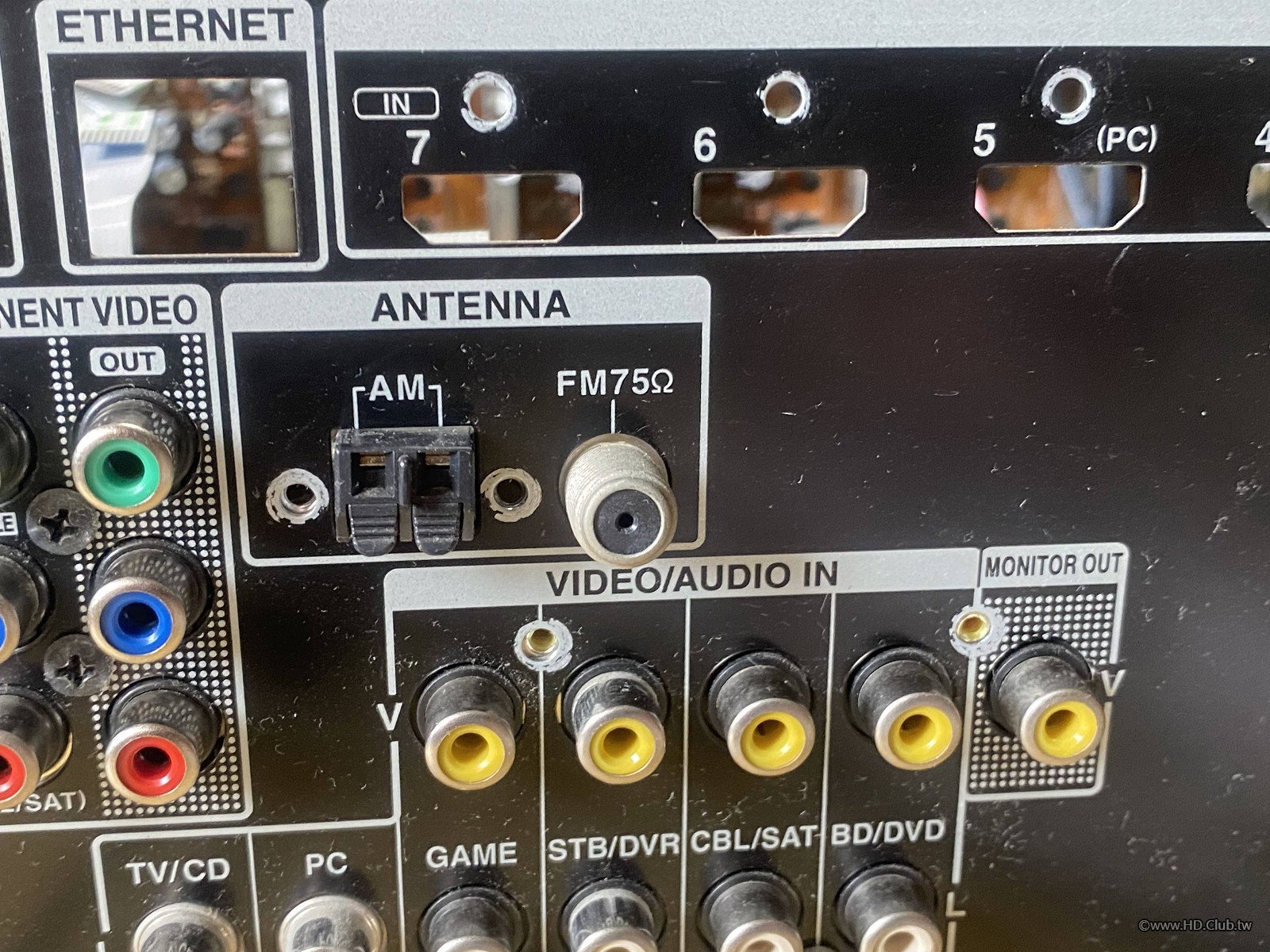

這時看了一下擴大機背面的 Vedio/Audio in 的RCA 紅白端子, 讓我有了其他的想法......
雖然擴大機有預留 Vedio/Audio in 的RCA 紅白端子, 但是用的機會幾乎是零, 就算擴大機不是 4K, 但是好歹也都用 HDMI 了
所以我也不需要鑽孔去拉額外的 pre out RCA 端子, 何不直接套用edio/Audio in 的?

既然不想費工費時的拆機去拉聲音的訊號線, 那還有另一種方式:拉跳線
每一條音源訊號線都是由GND的多心線包覆後再覆上一層塑膠皮
所以拉跳線的時候要留意極性且確定不能與GND短路, 熱縮套管這時候就很管用

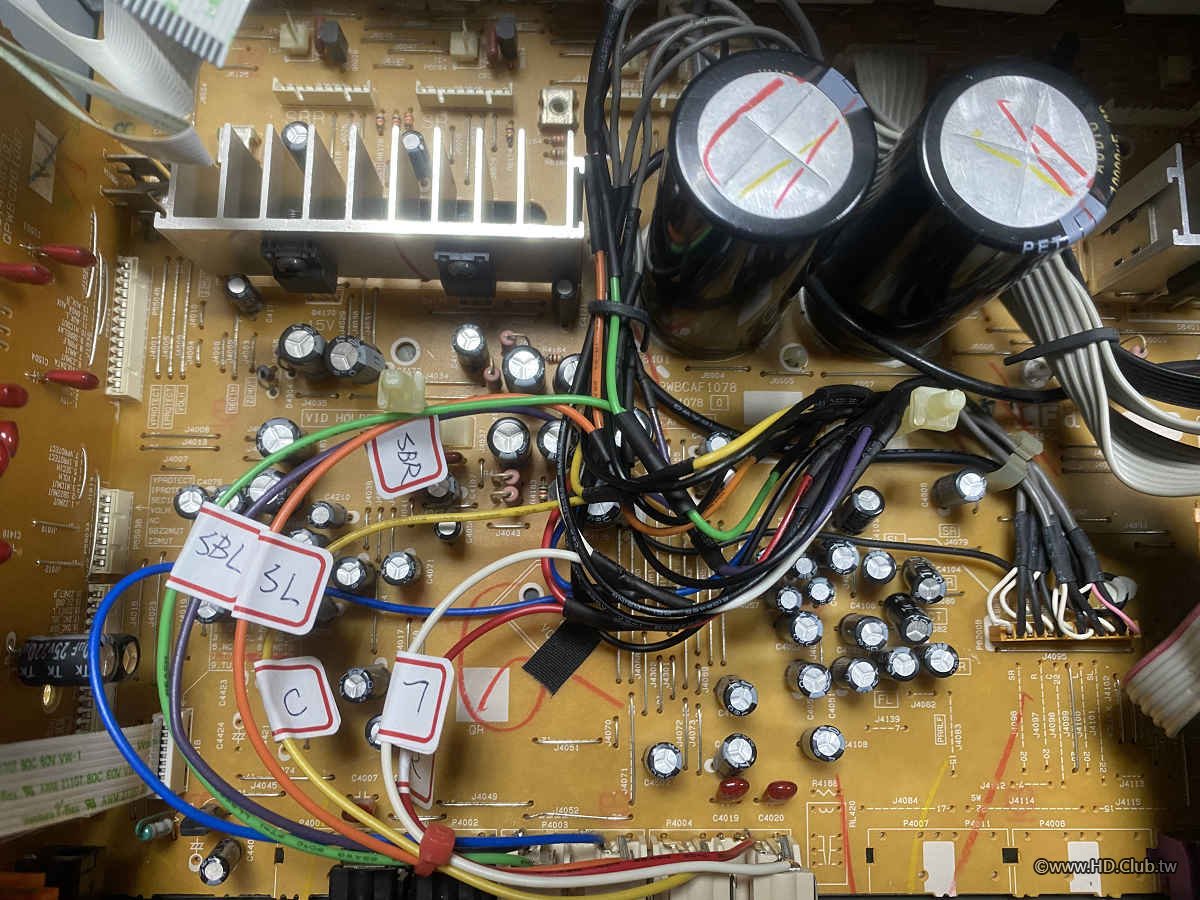

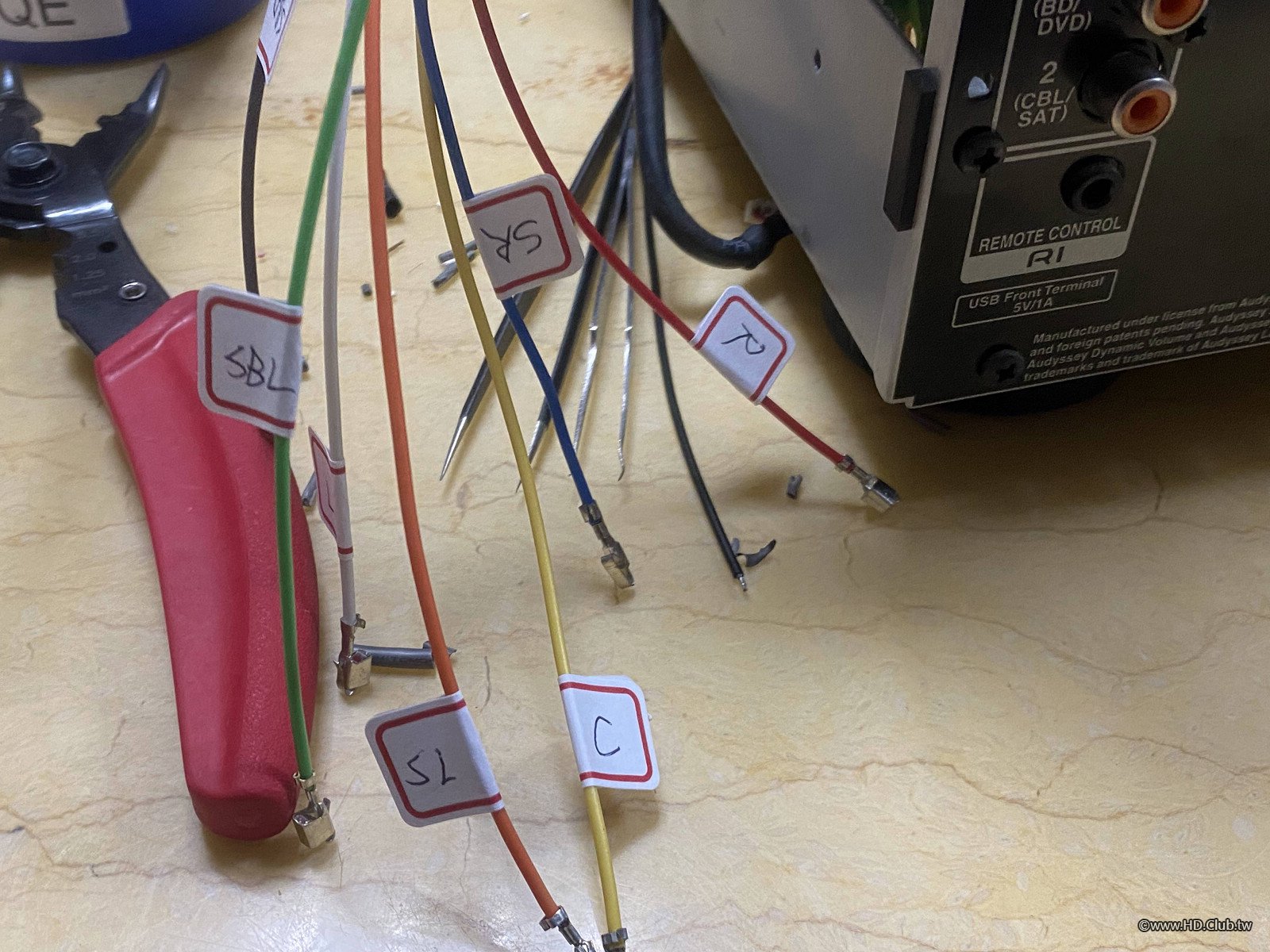

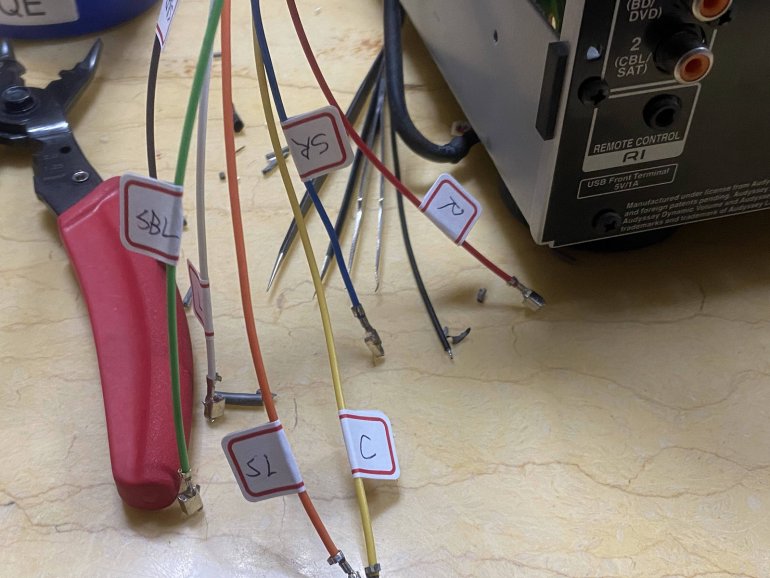

拉出每一個聲道的跳線都先標示名稱

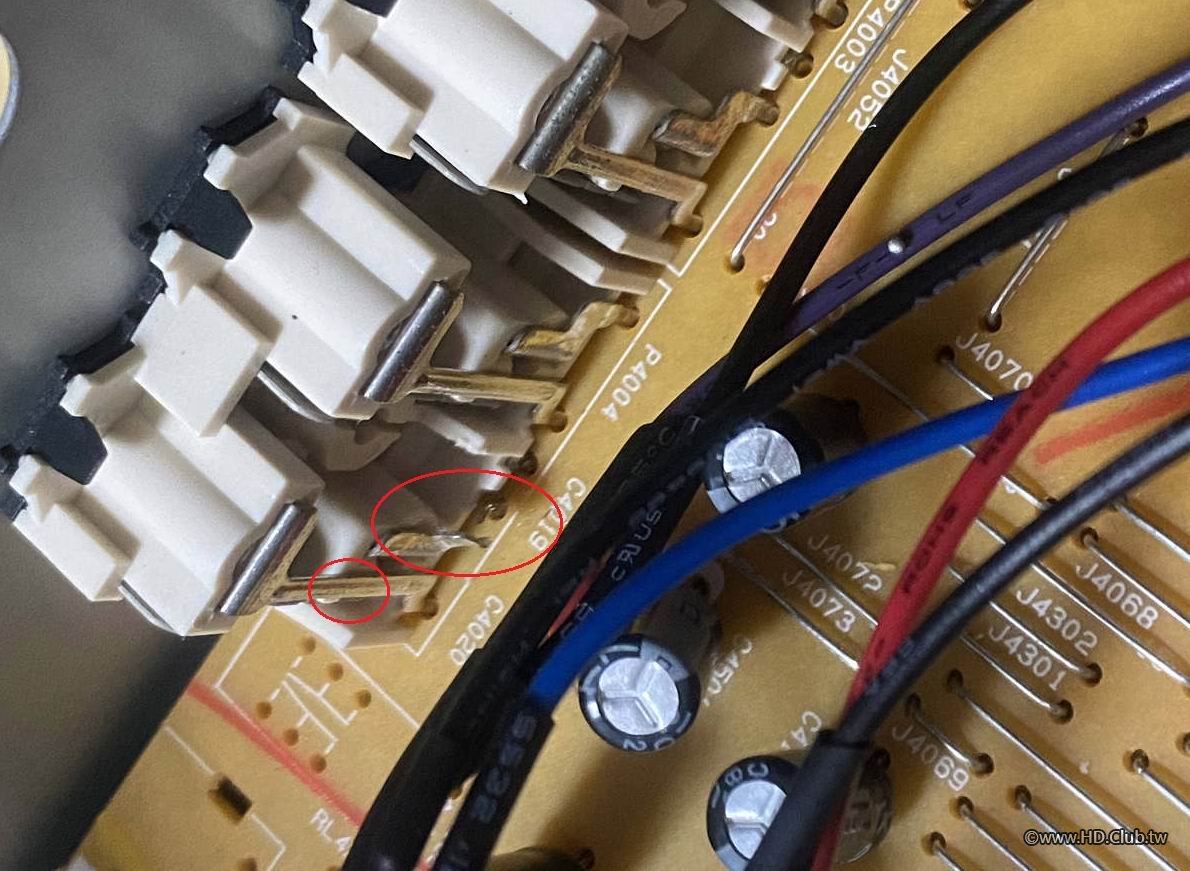

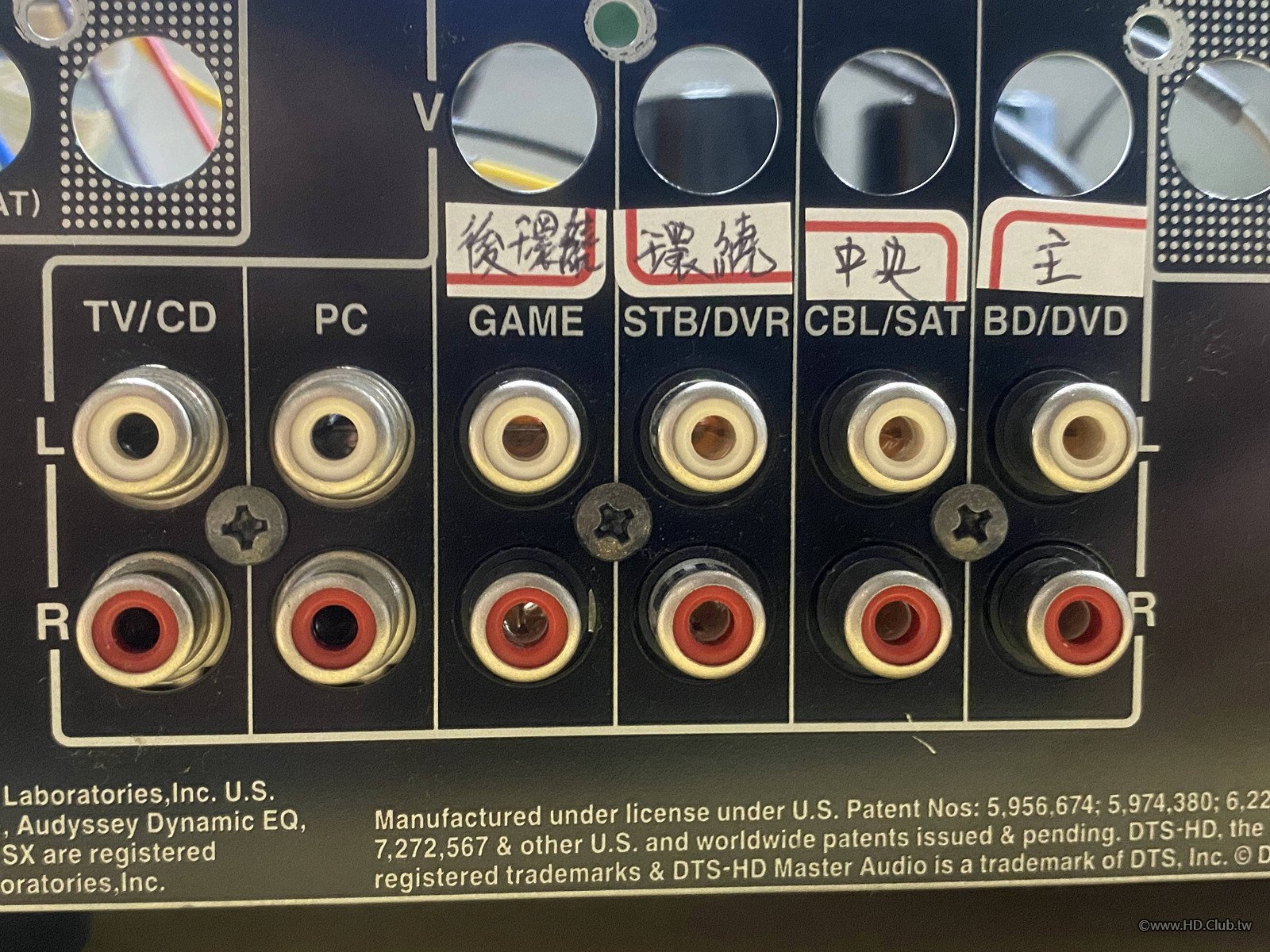

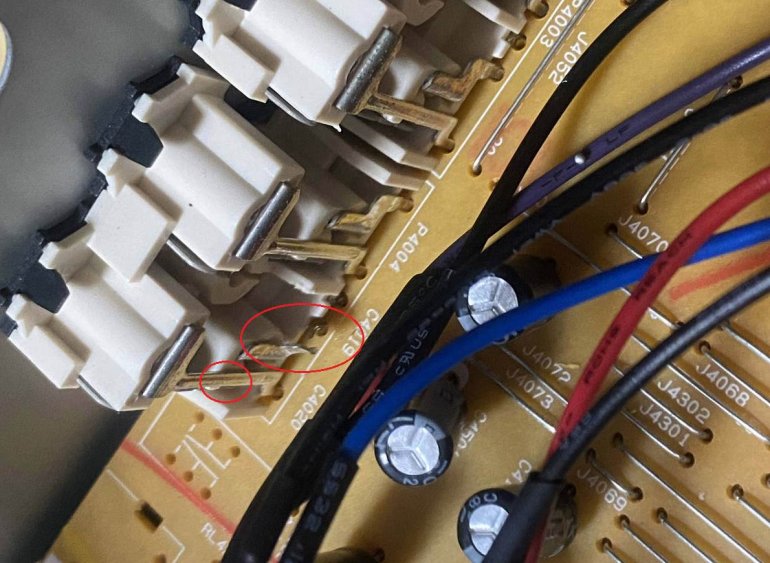

直接就地取材, 把Vedio/Audio in 的RCA 紅白端子當成 pre out 的端子, 端子背後用斜口鉗切斷銀白色金屬與 PCB 的連通, 不切斷的話擔心這樣拉跳線會造成擴大機訊號的誤判, 所以決定切斷開來, TV/CD & PC 就保留著, 別斷自己的後路啊....... 9-4.jpg 紅色圈表示要與機板連線斷開的位置, 用斜口鉗剪斷, 再些許外翻, 這樣跳線就可以焊上去了

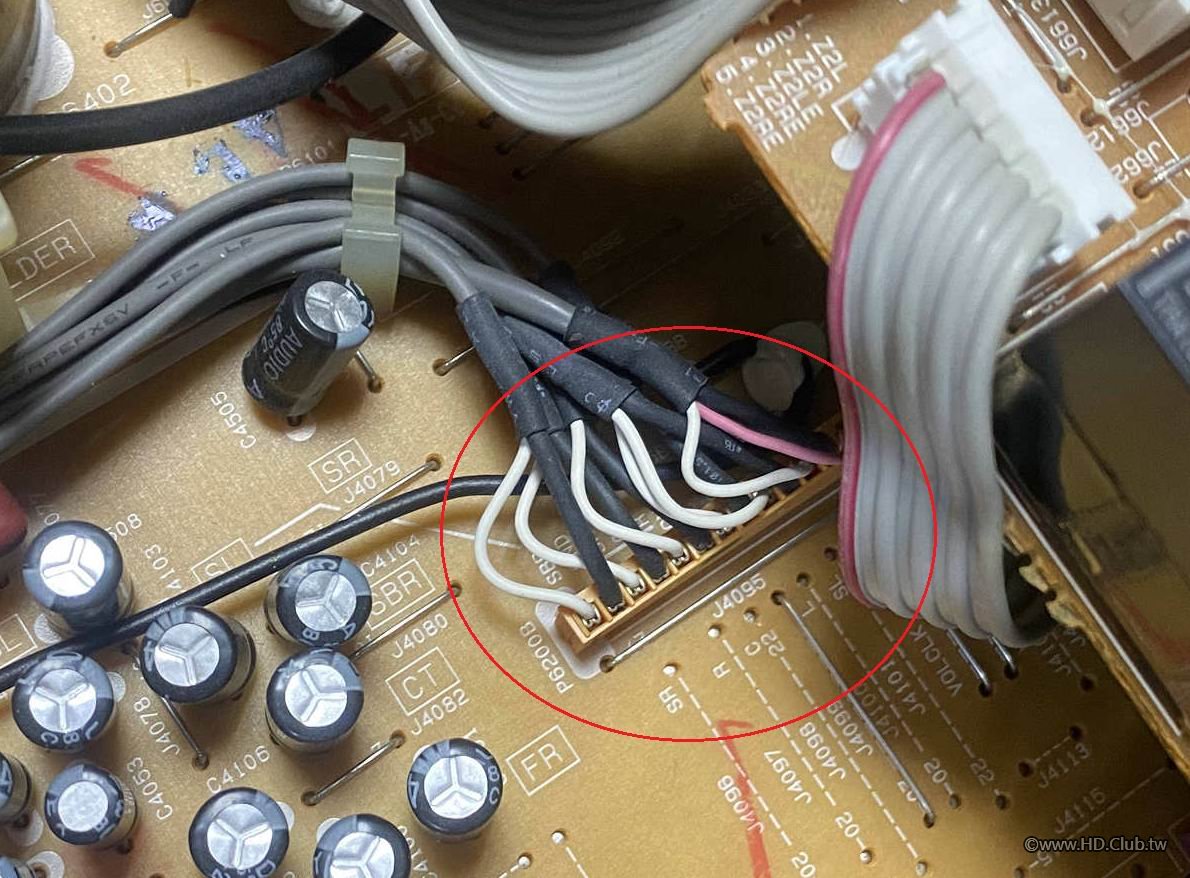

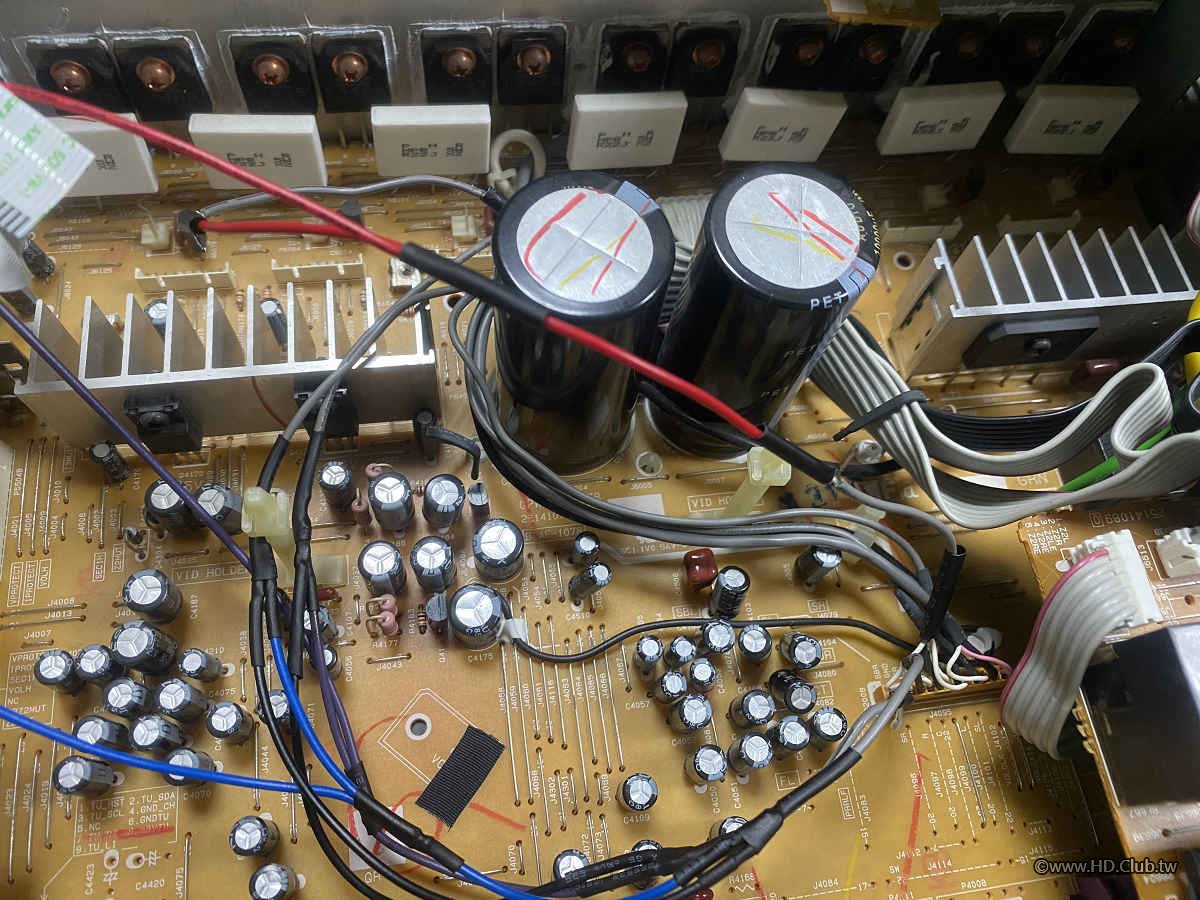

最後將全部的跳線銲接在端子的背面指定的金屬針腳部位, 焊好後確認每個訊號與P6200B的腳位都有相通, 且沒有接地短路就行了
接下來就照先前的步驟一個個把板子裝回去就可以搞定了
有嘗試將中央聲道做 pre out 接綜擴來推, 聲音可以自行調整, 目的算是達到了^^

後記:
1) 因為擴大機已過保, 所以才敢這樣冒險, 不然這一台還可以解 TrueHd 音效, 丟了也是浪費
2) 每拆開機件或電路板, 建議按步驟拍照及順序另外擺放做記號, 避免拆了卻忘了該如何組回去
3) 跳線要很小心, 擴大機的線很軟, 不小心很容易扯斷
4) 需要準備的工具材料: 烙鐵, 斜口鉗, 萬用撥線鉗, 多心線, 熱縮套管 (後面2者不到50元)
5) 第一次這樣搞, 所以步步為營, 要不是那個 P6200B....... 動作快的話, 3個小時有機會完成
6) 拉出來的聲道跳線要不要另外考量到接地? 沒處理好會不會有哼嗯聲? 討論的過程當中, 富鴻影音的師傅有善意的提醒我
但是幾經考量, 機板原有的線路就已經有接地了, 所以就沒另外拉線, 我甚至有另外買金屬&塑膠編織網, 但最後也沒用上
7) 實際撥放影片時, TX-NR616 已經對各聲道做一次訊號放大了, pre out 也是, 從 pre out 到綜擴算是第二次放大, 這個已經從 TX-NR616 調整音量旋鈕得到驗證
8) 7.1 聲道都有 pre out 的功能, 改天趁家裡都沒人的時候嘗試爆棚一下
9) 整個改機過程中的問題諮詢與討論都是屬技術層面的, 與鼓勵或慫恿改機毫無關聯
10) 再次銘謝版友 XzCraftP 的文章分享 & 富鴻影音的師傅提供的想法與建議










評分

參與人數 3名聲 +40 精幣 +20 收起 理由
west + 20
dada-fang + 10 + 10 精品文章
XzCraftP + 10 + 10 原創內容

查看全部評分


發表於 2021-5-30 11:17:56 | 顯示全部樓層
非常厲害,要改裝這種精密器材真的需要一點膽量,尤其你的排線還拔不出來,得在機內施工的難度又增高了許多,令我敬佩你的精神,恭喜你也加入前級環擴的一員!
ps. 各聲道音量不是可以按環擴的遙控器去調整嗎?至少我的是這樣調整的
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2021-5-30 11:36:14 | 顯示全部樓層
本文章最後由 hungrich 於 2021-5-30 01:22 PM 編輯

回版友 XzCraftP :
我沒留意到著個ㄝ (汗顏......)
我問過不少音響店,甚至賣我 TX-NR616 的店家也沒跟我提到這個......
遙控器我確定是很久沒有使用, 調整音量我目前只有知道2個方式
1) 進入設定模式逐一調整個聲道 offset
2) 直接調整擴大機音量
我等一下再重新翻一下使用手冊
若真的可以直接從遙控器調整個單一聲道的音量, 以改機的目的來說, 算是繞了一大圈又回到原點; 以技術性來說, 也算是有長知識了, 至少可以證明自己的想法&論點是正確的
不過話說回來,要謝謝你起了個頭,讓我順利改機成功
回覆 支持 1 反對 0

使用道具 舉報


發表於 2021-5-31 08:44:58 | 顯示全部樓層
本文章最後由 dada-fang 於 2021-5-31 08:46 AM 編輯

Onkyo最後被SHARP(郭董)買走了.........以後的走向與定位?????看來這廠牌不需期待了!
回覆 支持 反對

使用道具 舉報


發表於 2021-6-4 19:23:17 | 顯示全部樓層
太強了!這沒有一點電子科的背景怎麼有能力操刀。
回覆 支持 1 反對 0

使用道具 舉報


 樓主| 發表於 2021-6-16 20:48:51 | 顯示全部樓層
小許 發表於 2021-6-4 07:23 PM
太強了!這沒有一點電子科的背景怎麼有能力操刀。

4K 版主過獎了, 只是利用擴大機的訊號線跟沒有用到的輸入端子來借力使力罷了
回覆 支持 反對
