徐兄的Ken Kreisel S150 個人天堂
更換為Ken Kreisel S150 二十五周年紀念版

個人獨立音響室.真是讓人羨慕.
要先把劇院的5隻喇叭系統升級為Ken Kreisel S150 二十五周年紀念版
先早一日來堪察場地.

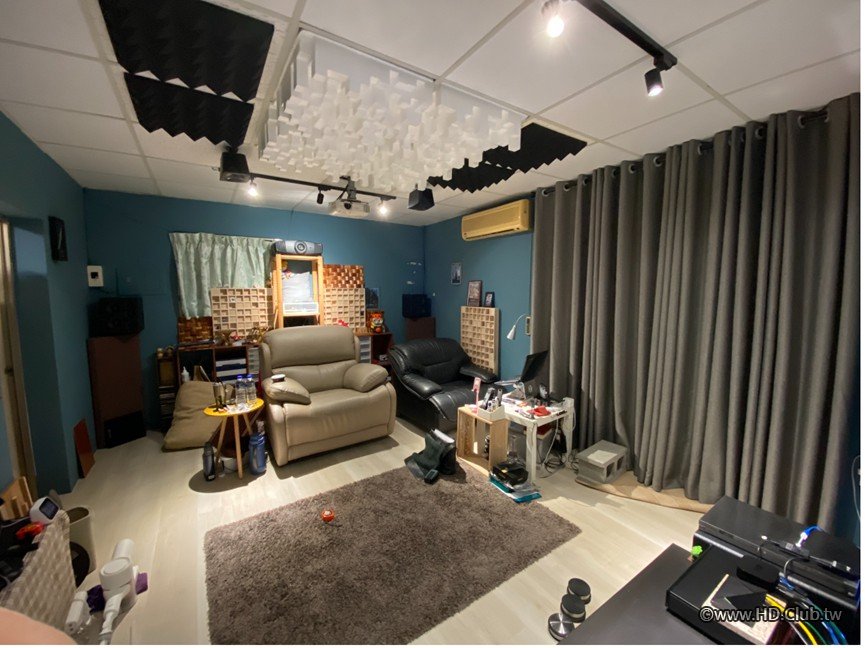

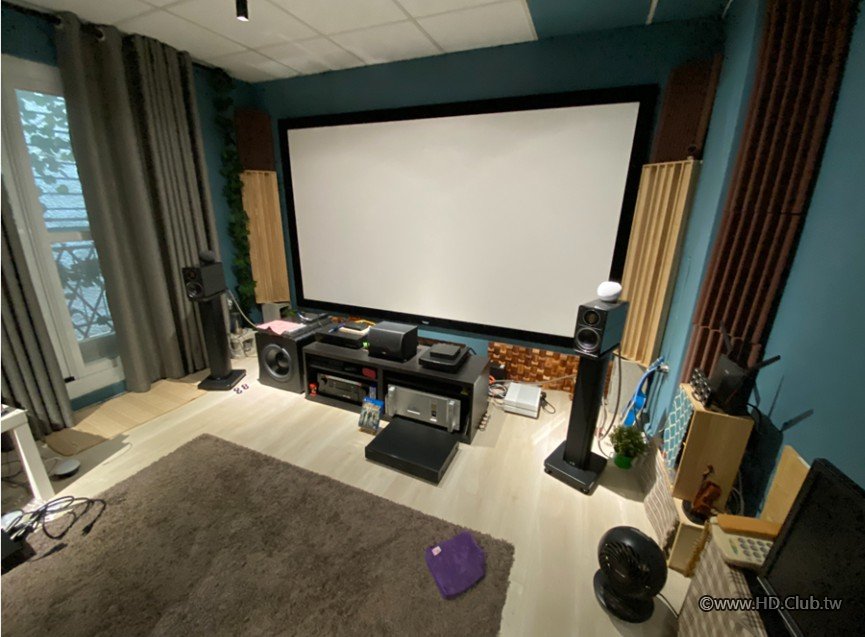

施工前之照片.

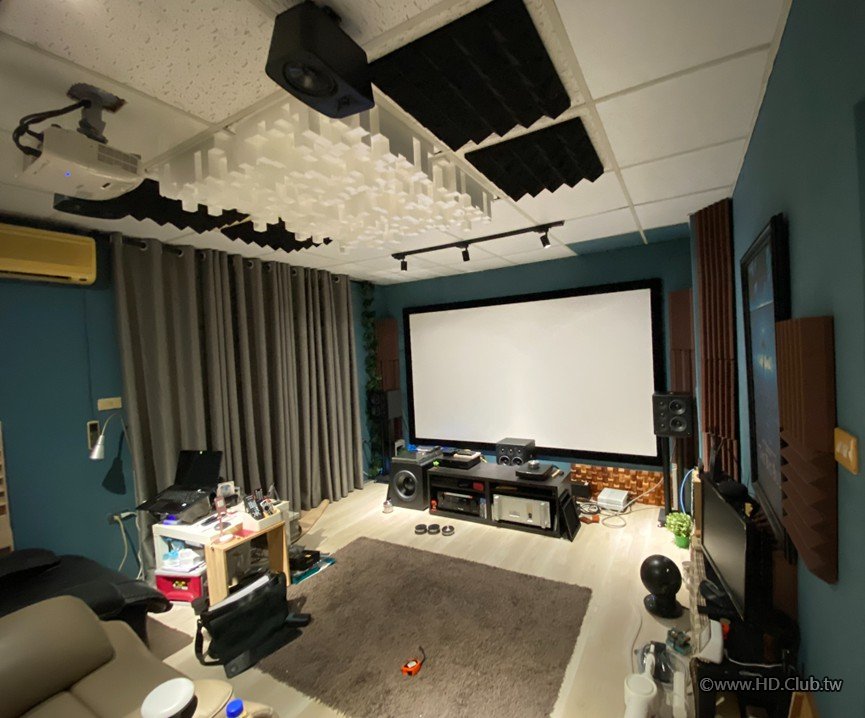

這是一個獨立的視聽空間. 屋寬3.6M;長4.5M.高3M.一個皇帝位 .
看了真是羨慕徐兄!稍微了解一下空間.準備隔日的安裝調整吧!
這次準備了Ken Kreisel S150 左..中.右.後環繞2隻…等喇叭.
測量器材與軟體有Mic W.i436 ios係統專用測試麥克風.
Ipad與AudioTools內部的Acoustics (Acoustical Analysis Tools-FET)測試程式.旦使用前需與MICWi436做校正.

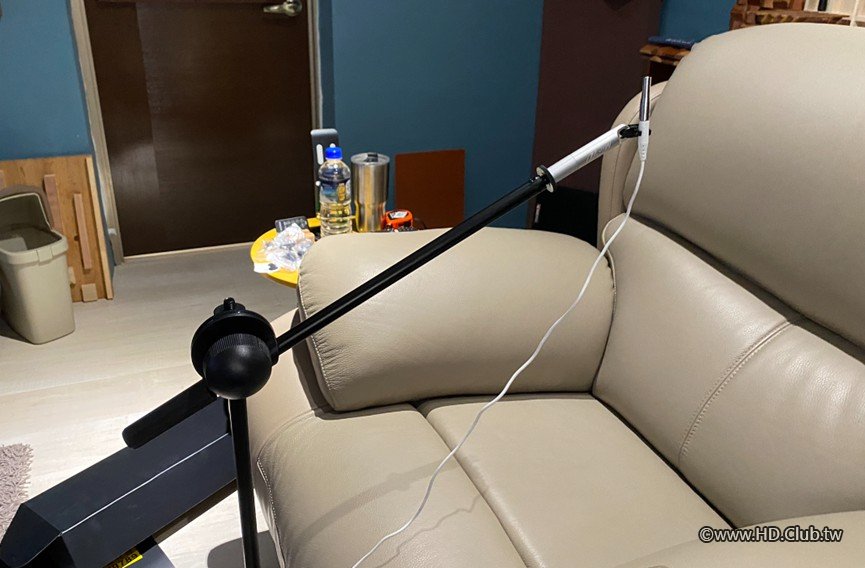

皇帝位與Wi436 測量麥克風.

此校正軟體內有許多專業版的各種音響.工程施做.線材長度阻抗.
RT 60 . SPL.FET …等專業用等軟體.但需配合週邊一些工具.如:有校正值的麥克風.iPad或筆電!

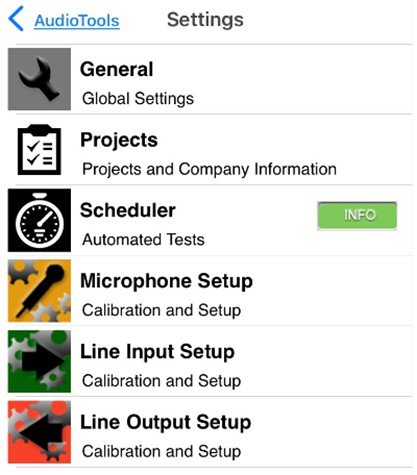

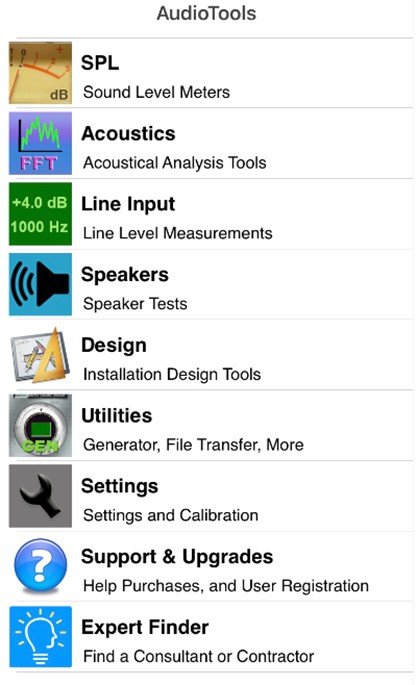

messageImage_1658300134010.jpg messageImage_1658300141445.jpg

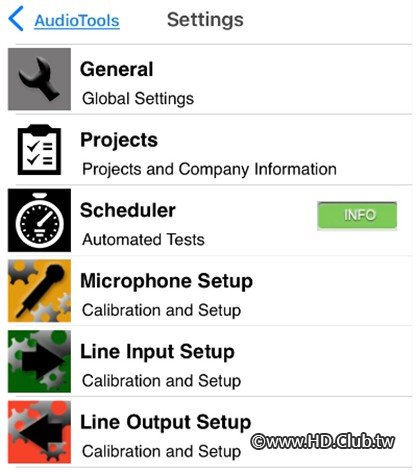

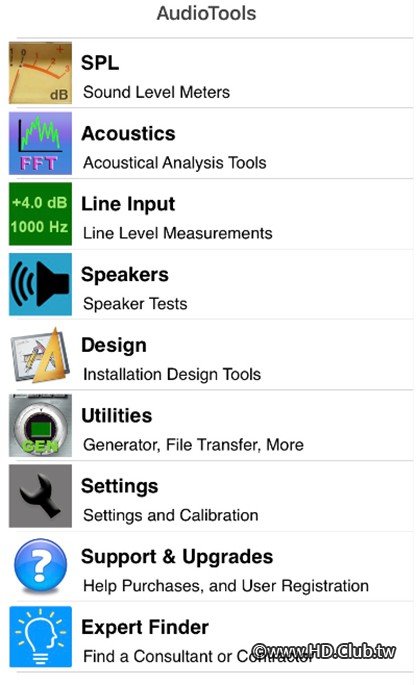

Audio Tools內部有 各式的 APP.非常值得購買.只是要看個人需求.
它每一個APP都几乎可用在:專業商場.錄音室.演唱會.音響PA工程..等.
它該需要的測試音自己的App都有內建.包括喇叭相位測量.RTASPL. FET …等.都有.功能非常齊全


messageImage_1658300114046.jpg messageImage_1658300120668.jpg

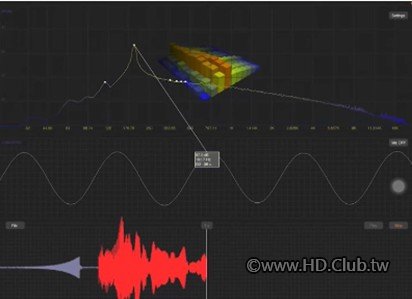

還有另外ㄧ款APP. (iAnalyzer程式)
這是一個3D的FET.可錄音的APP.測試完存放後,是可以直接存檔回放的。它還有3D瀑布圖.瞬間最大音壓值.功能蠻不錯的.

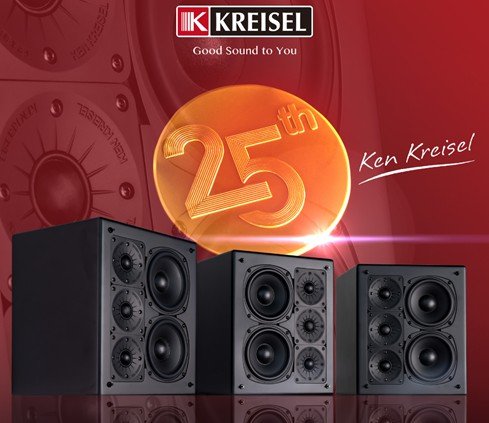

Ken Kreisel S150 二十五周年紀念版.

產品特性:
·      高音:一支專利導管式高音+兩支高音+兩支5.25吋中低音單體
·      低音:2個5.25英寸高靈敏單體
產品規格:
·      尺寸:318x 270 x 265mm (HxWxD)
·      淨重:6.9公斤
·      頻率響應:55Hz-25KHz(±2dB)
·      靈敏度:90dB
·      阻抗:4 歐姆
·      推薦擴大機功率:25-400W
·      箱體設計:file:///C:/Users/user/AppData/Local/Temp/msohtmlclip1/01/clip_image001.gif密閉式
·      顏色:黑

此25周年的S150 喇叭。其外關雖與M150雷同長的類似。
但S150喇叭實際上不管大小、 體積、是都比 M150大一號. 低音單體也與旗艦K700PRO使用上一樣大小等級的低音單體.
當然聲音比M150的聲音更好! 動態.頻寬.更加的 凌厲.快.狠.準.也剛好適合徐兄的空間.那就開始施工了.
前方.左.中.右 聲道喇叭、把它們呈一直線調整好位子.
1:再來使用軟體中的全頻分紅色躁音測試音、先調整出 左. 右.二聲道的聚焦.把這二聲道當成一般二聲道的調法來調整,使用軟體訊號來調整好位子之後.這時人坐在中間面對 中置喇叭 的時候.人耳邊會很明顯的(看到二條聲線擦過你的雙耳最後在你腦後聚焦在一點.)
沒錯是可以真的感覺到二條聲線.而且這時徐兄也當場聽到. 雖是劇院多聲道的設定.但是我們還是依HI-END的精神來調整。
盡量不去動用到AV擴大機內多餘的參數去設定.而影響當用2.1
聲道來聽STEREO 音樂時而會和一般二聲道器材有所不同.
大家常用AV器材聽HI-FI時、常覺的好像不如純二聲道的器材好的原因之一。當然器材等級也是一個重點因素、只是我們能盡量調整好才是重一點。
因爲如未校正2聲道的聚焦,就直接調多聲道,這時會深深影響聽二聲道該有的定位!質感。如果你調多聲道時、第一步驟就忽略了原兩聲道的HI-FI的調整方式.當然你使用影音擴大機放出來的二聲道的音樂就不如原本兩聲道器材的聲音了.
當你設置兩聲道器材就定位的時候都很認真,但是在AV多聲道的時候,這個步驟大家常常忽略了,而一次就用5.1多聲道來設定,
這也是為何用AV擴大機時.聽純STEREO 時.總是怪怪的原因之一了.

2:把中置喇叭架設起來.維調一下高度.中置喇叭上緣盡量與左.右聲道喇叭的下緣一樣高.以利喇叭的聲音的音場銜接.使L C R連成一體。
這時也是需透過軟體的測試音與調整音壓、每個啦叭之間的延遲時間、使3隻喇叭連成一體.並把中置喇叭的聲音高度拉置投影布幕中、這才能與電影的人型嘴型和一些音效同步。影像、嘴型到哪、聲音就到哪。

3:後環繞.現場剛好環境許可.當然選擇直接掛上牆壁. 量了一下皇帝位. 與前方左右喇叭後的距離比例、前後聲道相對應之後將喇叭背面貼上防震膠.防止喇叭與牆壁產生共振,就直接掛上了.
再來把二隻後環繞喇叭左右水平、離牆距離、離低高度一切都計算搞定之後、就可準備進入多聲道設定調整的階段了。

4:所有5隻喇叭調整好水平,高度,離牆距離之後.各個喇叭的距離設定.就準備用頻譜來調整音壓大小,與各喇叭的延遲時間了。(徐兄用的AV主機是DENON 4300+NUPRINE當左右聲道後級.)
因為DENON本身無內建EQ所以我就沒使用原擴大機的自動偵測作測試. 直接用我的軟體與測量器材來做測試調整。

5:徐兄在天花板上還有另外掛了2隻小 JBL 喇叭當天空聲道使用.
因為天花板為輕鋼架.容意在播放大音壓時產生共震,而且如果有空腔的存在,也容易把中低頻給吸收掉.這不得不注意!
因為曾經有處理過許多案子,業主換了許多大型喇叭,花了許多錢換器材.一直沒有中低頻,結果我經過測量檢查之後,發現是塞內裝修的牆壁;天花板;內都有空腔,這些空腔把中低頻全部給吸掉了,這時你再換任何大型喇叭、高階的器材、線材,都是不正確的!空間沒有修正,這些錢都是白白的花掉!真是可惜呀!
我有建議徐兄在輕鋼架天花板的總面積的3分之一。裁60x60的3分木心板.可以放在原輕鋼架板子上.鎮壓在天花板上.範圍當然要平均分配.才不影響載重.再建議JBL天空聲道,盡量往外擴張,銜接後環繞的寬度。

如加上木心板之後會很明顯改善整體視聽室聲音的密度與聲音的乾淨度。這是花小錢立大功的一個方法!

因為只有室內所有面積.都堅固了.自然共振少了.影響聲音的因素少了.聲音自然就乾淨俐落更清晰了!

6:這次設定了5.1.2 聲道.除了天空聲道與超低音.與AV主機設備維持原樣.這次只是改變了,前左中右聲道,後環繞兩聲道而已!

此次只更換5聲道喇叭為Ken Kreisel S150 二十五周年紀念版本.還有擺設喇叭的位置重新擺位.音壓.距離.分頻.相位這5項透過軟體測量後.進行仔細的微調。

L.C.R.前方喇叭水平呈一直線.喇叭離左右後牆約5~10CM.


後方喇叭壁掛.左右完全對稱.與前左右喇叭聲道接近水平對稱.上方原有的JBL天空聲道.(日後天空聲道建議再拉寬距離).


1:接下來就進入每一 個喇叭的音壓、距離、調整了,剛剛左右聲道有使用擴大機本身的測試音、再配合頻譜調整過喇叭的 分頻點 、音壓、距離、已經順利調整好了!儲存起來。使用二聲道HI-FI的方式來調整.儲存。

2:這時候再來調整中置喇叭也是利用擴大機的測試音、再配合頻譜調整 喇叭的 未置高低 、分頻點 、音壓、距離、順利調整好!儲存起來。這時再用軟體測試一下頻譜、看2聲道與再加上1隻中置後的頻率響映!再加上超低音、微調修改之後存檔。

3:當然接這步驟也調了後環繞的 音壓 與距離、因為這時還需要銜接JBL的天空聲道,過程中因爲天空聲道的寬度不同與喇叭特性也與KK不一樣、所以花了一點時間,再調整所以花了一點時間,再調整每個喇叭的 音壓大小、每個喇叭的距離做微調。讓所有喇叭無縫銜接、聲音流暢整個音響室、讓喇叭完全消失、讓人沈浸在音樂中。
messageImage_1658300015315.jpg messageImage_1658300885758.jpg

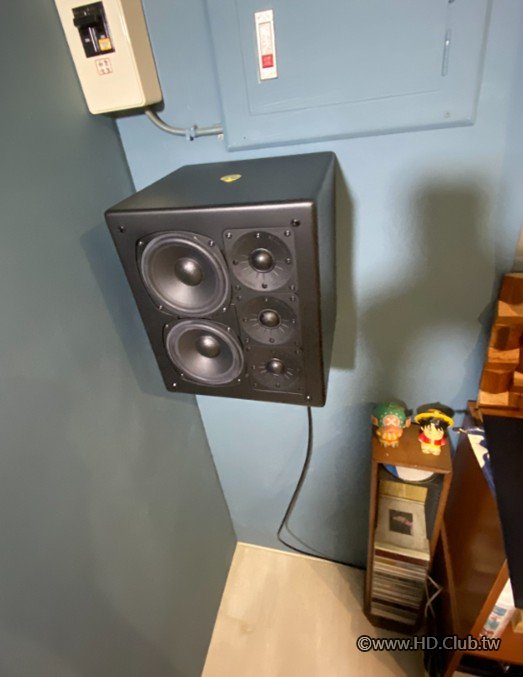

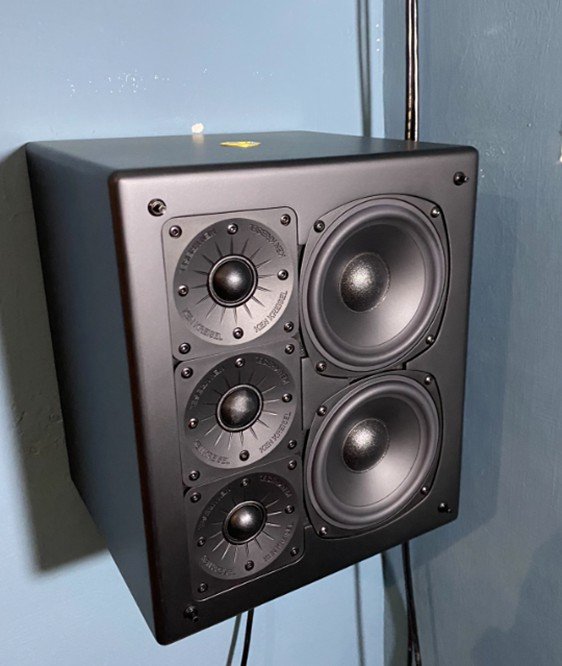

後環繞KKS150 璧掛喇叭。

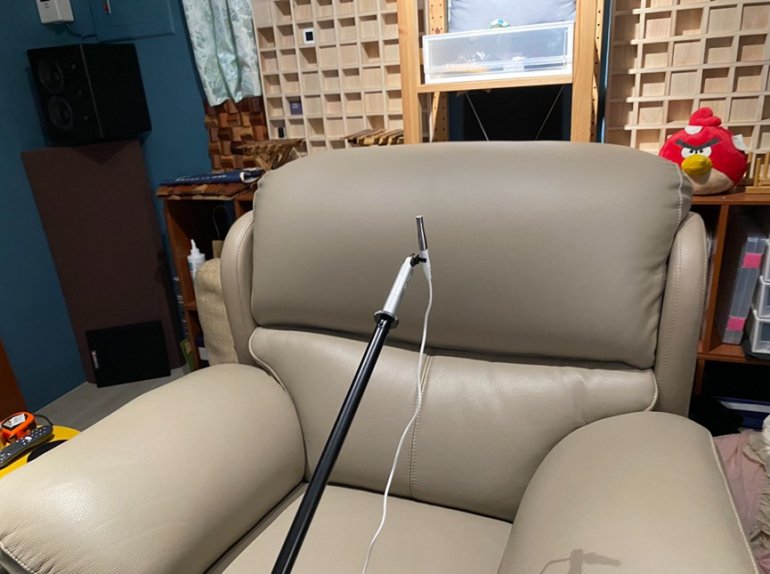

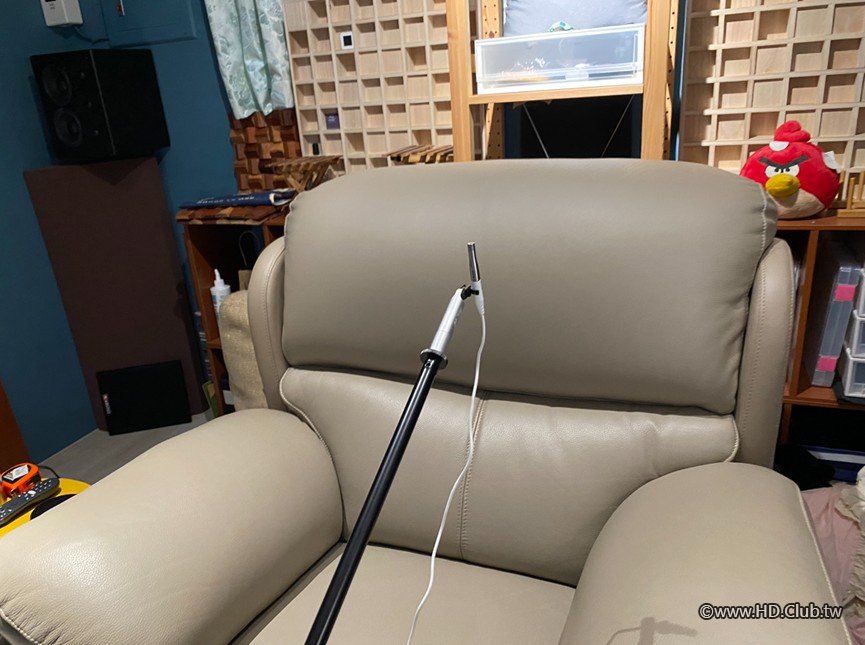

測試麥克風位置。

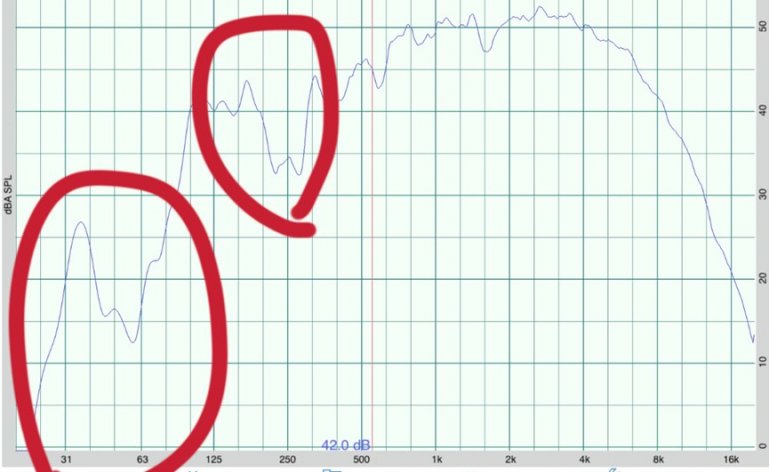

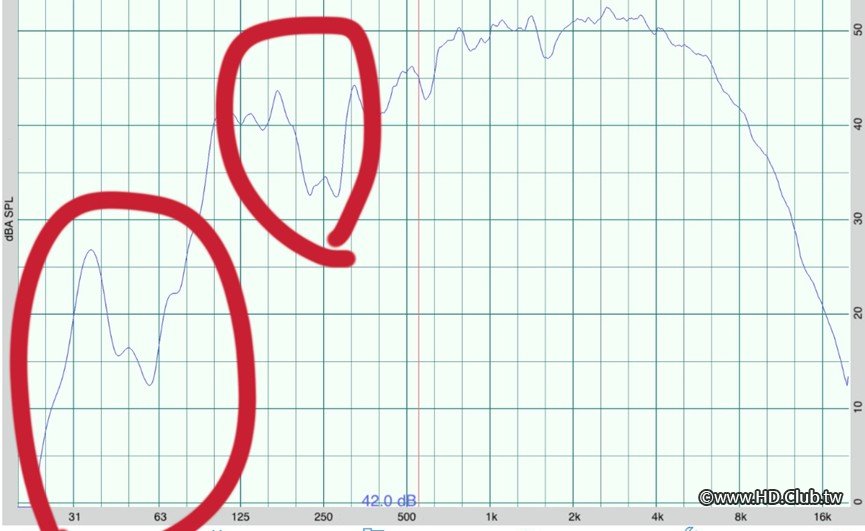

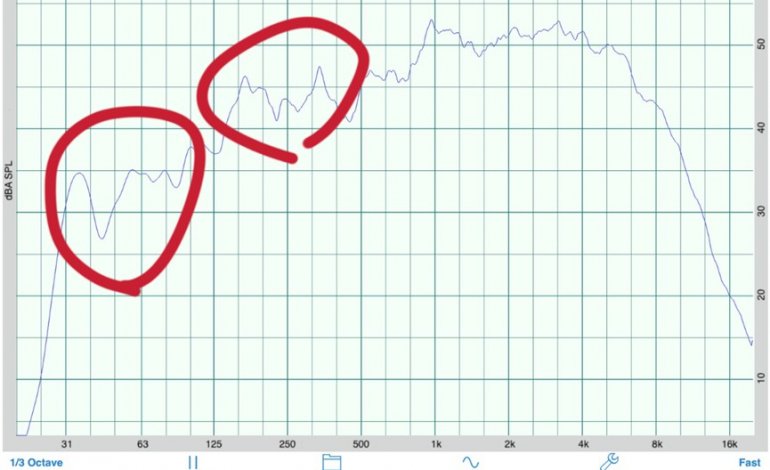

圖A:第一次全頻分紅色噪音測試圖:


A:第一次做多聲道頻譜測時.發現60HZ附近50~63HZ有陷波,
200HZ 前後頻率也有峰谷..再次檢查.放了一小段片子、覺得一切聲音的包圍感、細節、聲音的沉浸度都非常好、連JBL這個小喇叭(天空聲道)與前後左右的連慣性也表現的非常棒、所有的喇叭都完全消失了。        第二次把超低音EQ Off全頻段測試 B圖
但是唯獨低頻覺的怪怪的、後來再次檢查所有器材之後、發現超低音本身背部有EQ、而EQ開在ON.所以嘗試把它Off.再從新測試調整、之後得到下面頻譜B。

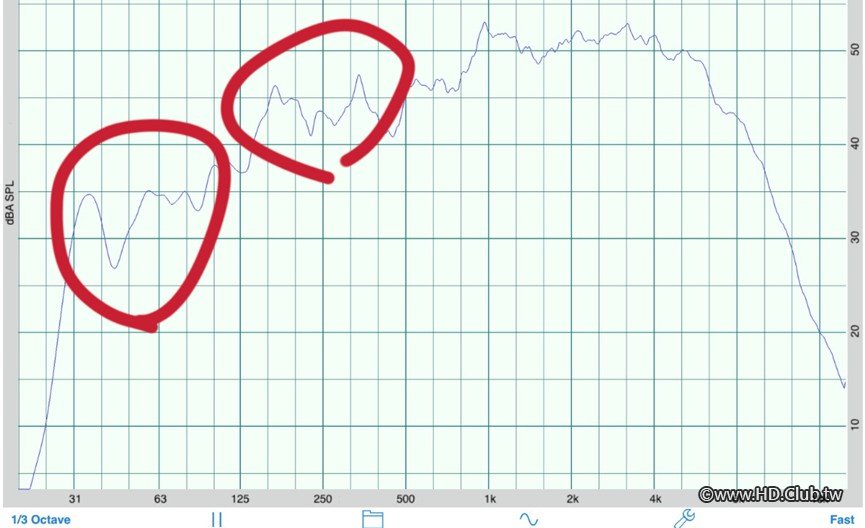

圖B:第二次測試,把超低音本身背後的EQ切在Off



B:關掉超低音後.再微調整所有喇叭的音壓.分頻點之後.再次測頻譜得B的圖樣.
中低頻變化超大.200~300 HZ.  與50~125HZ.這2頻段差異極大.(請參考圖B。  當再想微調時.因為DENON本身因為無EQ可調整.也無其它 功能可再調整.
只好再靠頻譜顯示.依顯示來調整每個的喇叭的音壓.距離(擴大機中的距離.其實就是每一個喇叭的延遲時間.) 盡量使喇叭消失。最後終於取得一個適中點。

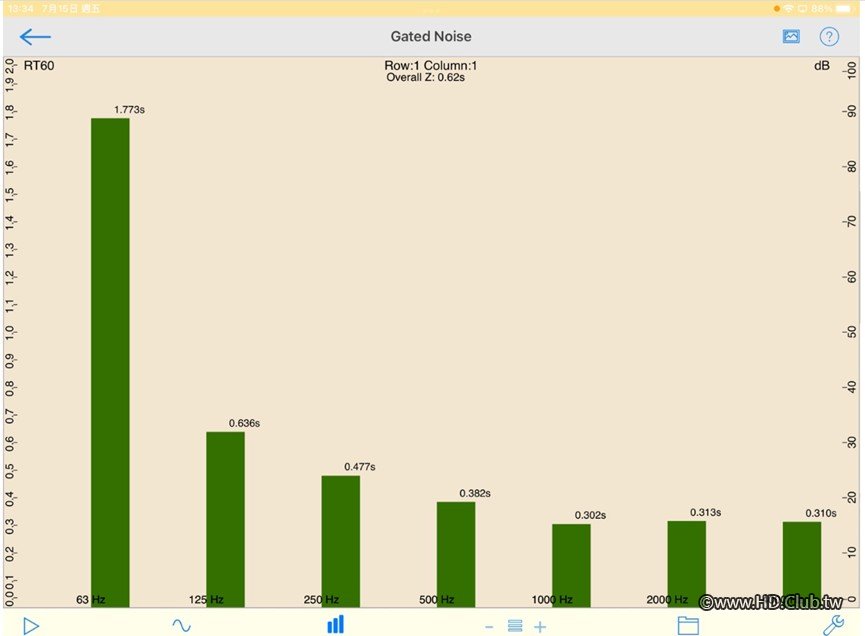

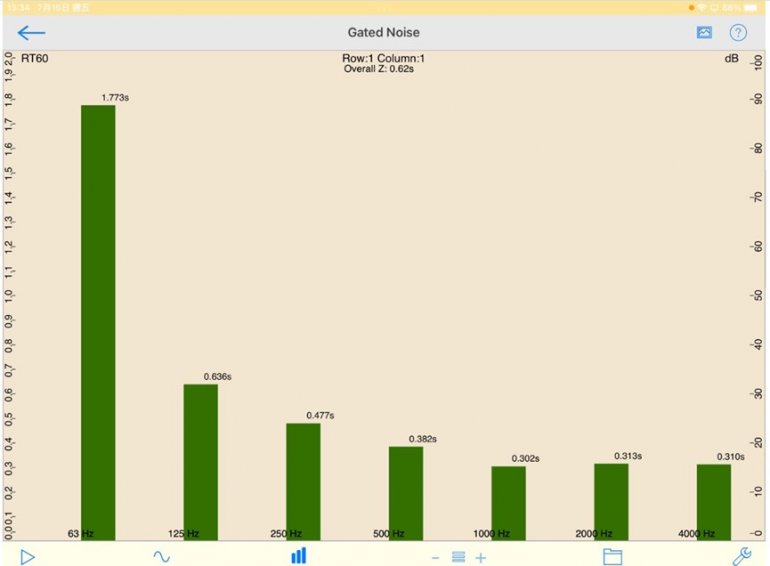

C: 接下來我們也發現低頻聽感很明顯不夠快.不夠乾淨.為抓出原因、使用RT60測試軟體來測試。經過RT 60測量得知.如下圖:


RT 60在此空間的殘響.
測得: 在500HZ0.382s.  1K HZ  0.302s.
這都很適合家用電影院的殘響.  但是125HZ與63HZ的超低頻部份.竟是蠻長的。
125HZ  1.773s.        63HZ 0.636s。
   63HZ與 125HZ 的殘響約有3倍長。 難怪影響了低頻的乾淨度.與速度感、和結實度、…..因為此2個頻段在聽覺上很敏感、又很需要、又是一套AV的靈魂。
在儀器多次的測量下得知低頻殘響在此房間過長 .不夠乾淨的原因。就應該大概知道日後首要升級的產品了。沒辦法這就是有比較就回不去了!就等待超低音喇叭升級了。


在這一段的音效表現,要表現出後環繞聲音的高中低為只差在在這一段的音效表現,要表現出後環繞聲音的高,中,低音。聲音的高度落差。
甚至可以聽出彈珠的聲音在天花板滾落沿路摩擦地板木頭的聲音,由上往下沿路滑到前方聲道主角的腳邊!這時還不完全用到超低音太多,幾乎全用到5隻
S 150的聲音表現和天空聲道的銜接、整個彈珠的聲音一氣呵成,一路從天花板
一直滾到天花板一圈到前面,整個過程完全沒有因聲音的中斷而一直滾到主角的腳邊。最後再由女主角把彈珠用力的從床尾用手甩到床頭,這整個過程的聲音震撼力,真的超級的震撼與包圍感方向感,一氣呵成!接下來後面就請各位自己去觀看吧!看你能聽到彈珠總共下來有幾層file:///C:/Users/user/AppData/Local/Temp/msohtmlclip1/01/clip_image002.jpg高度?彈珠繞了幾圈?一直到落在地上!


接下來播放第二部電影:烈火悍將:


是30年前的電影,當時是非常標準的槍戰示範片
我們這一次也特別拿來重新播放,這時徐兄!原本要播放片中中斷槍戰的部分,這是我建議他播放最後一段,就在兩小時40分的時候,
在這一段中難得當時所錄得747大型客機的引擎聲音、一開始艾爾帕西諾,與勞勃狄尼洛、兩位大主角。
在機場中追逐一路到機場跑道,這時所經過的飛機引擎聲,引擎聲中有非常多的能量!有極高頻跟中低頻,夾雜著飛機飛行劃破空氣的聲音,從空中的左後到右邊、由前到後,再由後到前,在天空中左右移動著!
整個聲音移動在天空中飛著移動,也在地上中滑行,整個包圍了視聽室,我們整個人這時候,都沉浸在整個聲音之中,喇叭已經完完全全地消失了,飛機上天空的移動感,很自然地銜接的天空道一直到前方,再繞一圈,裡面含著槍聲、飛機的移動感,引擎聲量密度,引擎划過天際的震撼感!徐兄說:他看了這麼多年怎麼忘記有這一段落!他說他從來沒有在他的視聽室,聽過如此感動的聲音!

我強烈建議有空的人,真的可以去聆賞這部30年前當時示範片等級的錄音表現,當然因為年代的關係畫質,跟現代槍響錄音,跟現在的影片是不能相比,但是回味一下真的是無窮!難道這也是一種回憶沙殺?

這個時候徐兄表示:所有的喇叭真的都消失不見了,但是聲音從該有的地方四面八方跑過來,影音完全同步,毫無延遲,聲音一路順暢到底!至於某些缺
點,他心裡已經也有數了!


由於調整的時間前後從早上調到了中午快三點鐘,這段過程中陸陸續續放了幾段電影,就不再贅述,如果有機會等徐兄!有機會換了超低音之後,天花板加強之後,再來一次做適當的調整吧!應該會有很大的進步空間.真的非常羨慕徐兄!有一個私人的影音天堂!












發表於 2022-7-20 16:33:54 | 顯示全部樓層
感謝超專業無私的分享!受教了~~~
