何止錦上添花!?Zidoo Neo Alpha的最佳Wingman - HD Fury 8K VRROOM V3

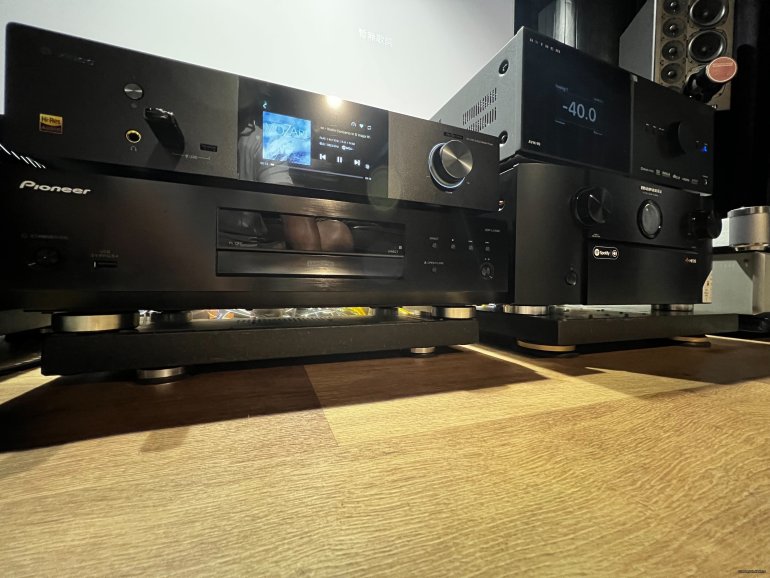

話說自從弟一試成主顧將Zidoo Neo Alpha納入系統取代Pioneer LX500擔任系統播放機以來,對Neo Alpha的檔案相容性、兩聲道ES9038pro旗艦DAC解碼及播放音質、海報牆、字幕自動搜尋下載功能讚不絕口,而畫質與日俱進,可以將杜比視界以LLDV形式輸出給支援的顯示器,或將其映射為HDR10+、HDR10或甚至SDR輸出給不支援DV的顯示器或投影機(如弟的Epson LS12000B)的VS10視訊引擎更是弟能安心以Zidoo Neo Alpha取代當時工作狀況不太穩定的Pioneer LX500越獄版+HD Fury DIVA組合。Neo Alpha雖然與其下位機搭載相同的Realtek RTD1619DR ARM Cortex-A55 六核心處理器及ARM Mali-G51 圖形處理器,但是憑藉其優異的電源設計及在HDMI輸出端獨有的時鐘設計(視訊一枚,音訊三枚),當Neo Alpha一接上弟的LS12000B,更佳的影像銳利度、更濃郁的顏色表現及超高的穩定度就決定了其成為弟影音播放C位機的地位。

Why Dobly Vision(DV)?
為什麼要想辦法播放DV內容?或是,把HDR映射成DV有什麼好處?又,DV映射在看似沒有像電視亮度這麼高的投影機上有什麼好處?我以下就規格和個人體驗簡述一下:
  • HDR10、HDR10+ 以 10bit 色深開發,支援的色彩到 10.7 億種不同顏色。Dolby Vision 則可以支援高達 12bit 色深,代表它可以顯示高達 687 億種顏色,也因為可用的色彩更多,Dolby Vision 內容不僅看起來更逼真,沒有色帶等偽影,在各種顏色與陰影之間的過渡也更自然
  • HDR10 內容通常是從 1,000cd/m² 到 4,000cd/m² 的亮度範圍而製作;Dolby Vision 技術的內容則是為了更亮的顯示器而製作,約莫是 4,000cd/m²,但它可以維持高達 10,000cd/m²,若想要獲得對影片內容最佳 HDR 處理的頂尖技術, Dolby Vision 更好

首先關鍵在於"對比度"!對比越好,影像就越立體!關鍵現在高階投影機(許多超值的中階投影機也是),雖然在亮度上似乎不若電視,但是明暗對比度比起電視恐怕過之而如不及!JVC NZ9原生對比已經來到10萬:1,若開啟動態光圈,其對比甚至來到「無限大」:1!而弟的Epson LS12000B,其動態對比也來到2500萬:1!現在的動態光圈和以前我Optoma HD92的時代相比已經一日千里,很難看出光圈變化的軌跡,在遮光夠好的環境中,品質高的投影畫面絕對能帶來類3D的既視感!

另外就是顏色,現在許多投影機能呈現的色域早已超越許多高階的電視。例如JVC NZ9能展現100% DCI-P3、堅果U2甚至色域來到更大的114% BT2020,這些都是投影機的優勢,將SDR、HDR或HDR10的內容上轉為Dolby Vision,將能釋放顯示器材蘊藏的顯色能力
關於HDR、HDR10+、Dolby Vision的技術性詳細比較,Hi AV廖主編有非常詳盡的說明,有興趣的朋友可以按連結參閱喔

然而,由於截至目前,由於DV嚴格的認證要求,投影機即使是強如JVC NZ9未能取得DV認證,但是,透過Vrroom這樣,能夠在接受LLDV之後,依照顯示器材顯示能力量身訂做映射內容的視訊處理器就能因為來自於DV的映射內容而讓投影機(甚至電視)表現力大增!

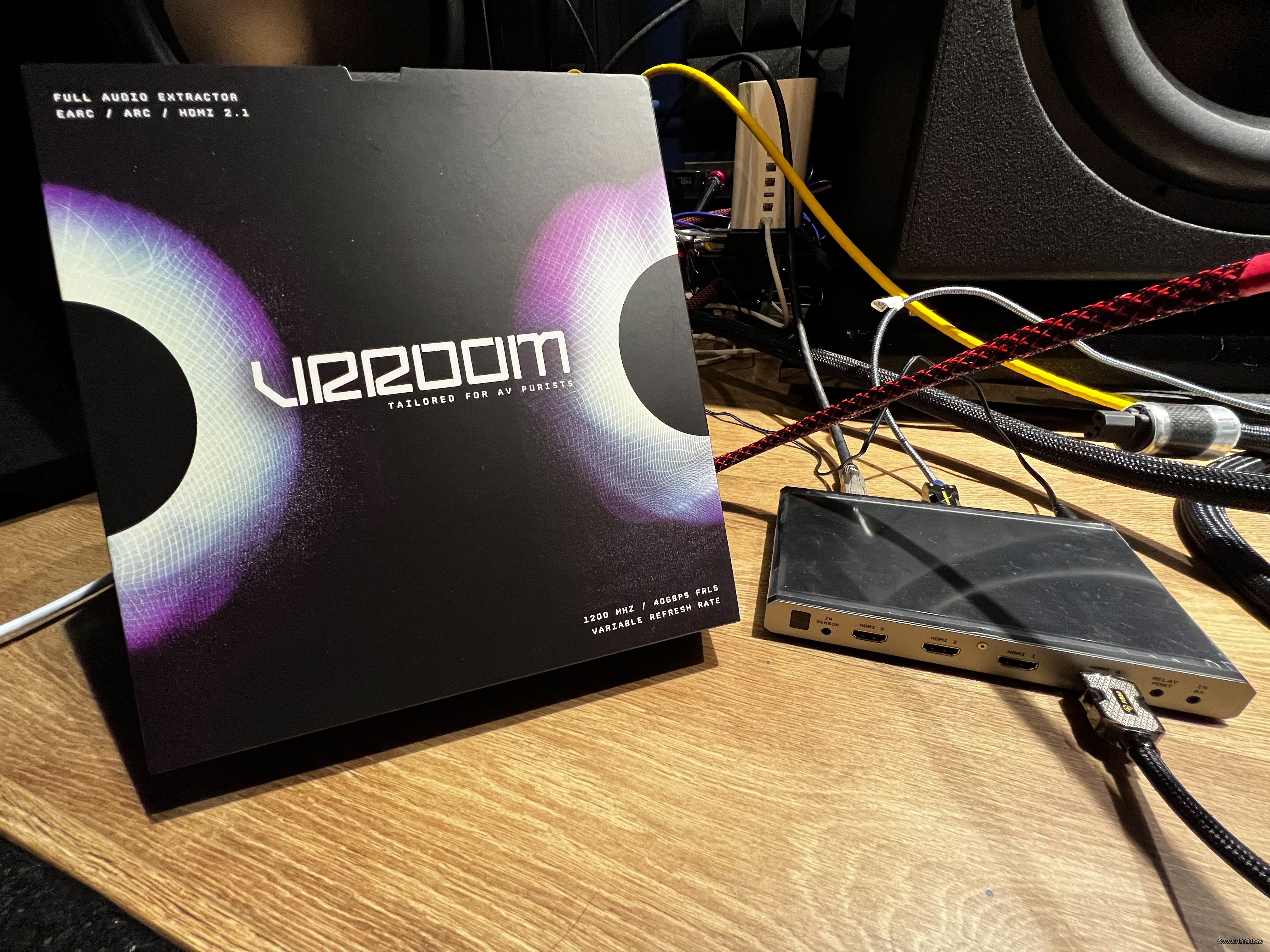

HD Fury 8K VRROOM V3簡介

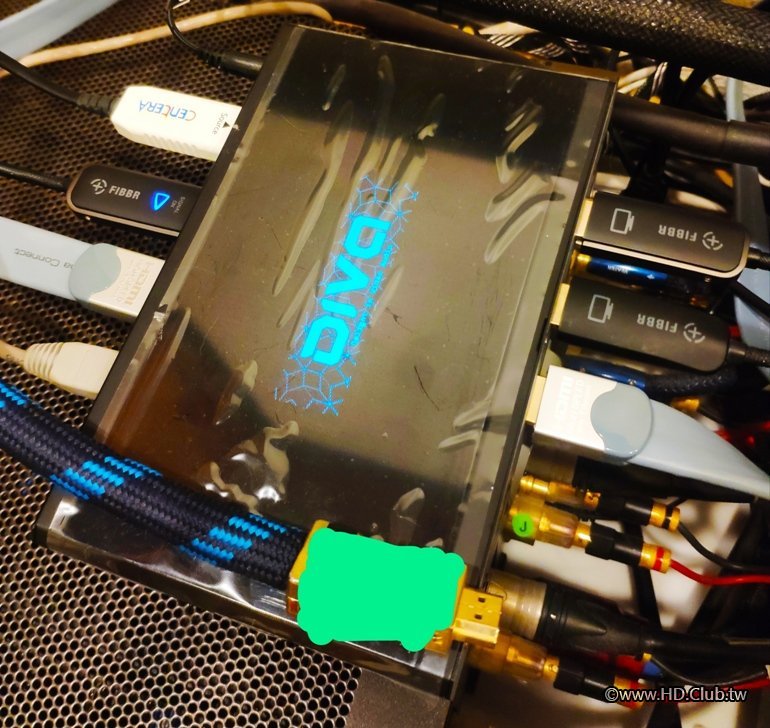

其實HD Fury的產品我接觸得算早,從DIVA開始我就是他們家產品的忠實用戶。我因為當時使用Optoma HD92這台1080P SDR的LED投影機,極需要能將4K HDR/DV降轉為HD92能夠播放的內容,當時我一直非常喜歡HD92的銳利度,再加上廣色域,就表現在106吋上的畫質讓我不會想要更換4K機。一次朋友帶著DIVA來家裡,說這絕對是好物要看看在我投影機上的表現,好奇心驅使接上去一看不得了!以其專利的演算法,DIVA立刻帶來更高對比度,更鮮豔的顏色,與更澄澈透明的畫質。彷彿畫面被水洗過一樣!雖然設置不易且和LX500聯手會偶爾當機,但是太厲害的畫質讓我也無法將它換下來。

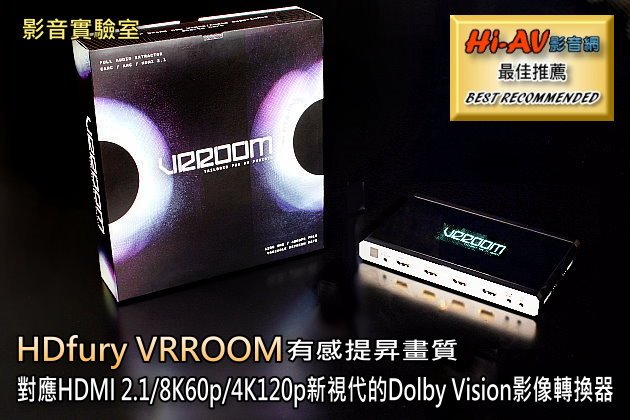

8K VRROOM是比DIVA先進兩個世代的產品,帶來支援8K輸出的能力。8K VRROOM可做到任何 HDMI 信號源與任何 HDMI 顯示器或任何 HDMI/ARC/eARC 音響系統之間的互操作性。所有輸入均支持 4K 和 8K VRR/HDR/HLG/DV/LLDV/HDR10+等高達 FRL5/40Gbps/1200MHz 的視訊規格並支援所有聲音格式。關於8K VRROOM的詳盡介紹與設定,廖斐森主編已有撰文介紹,文中更有DV與HDR10+的比較,非常精采,有興趣的玩家可以點圖片賞文:

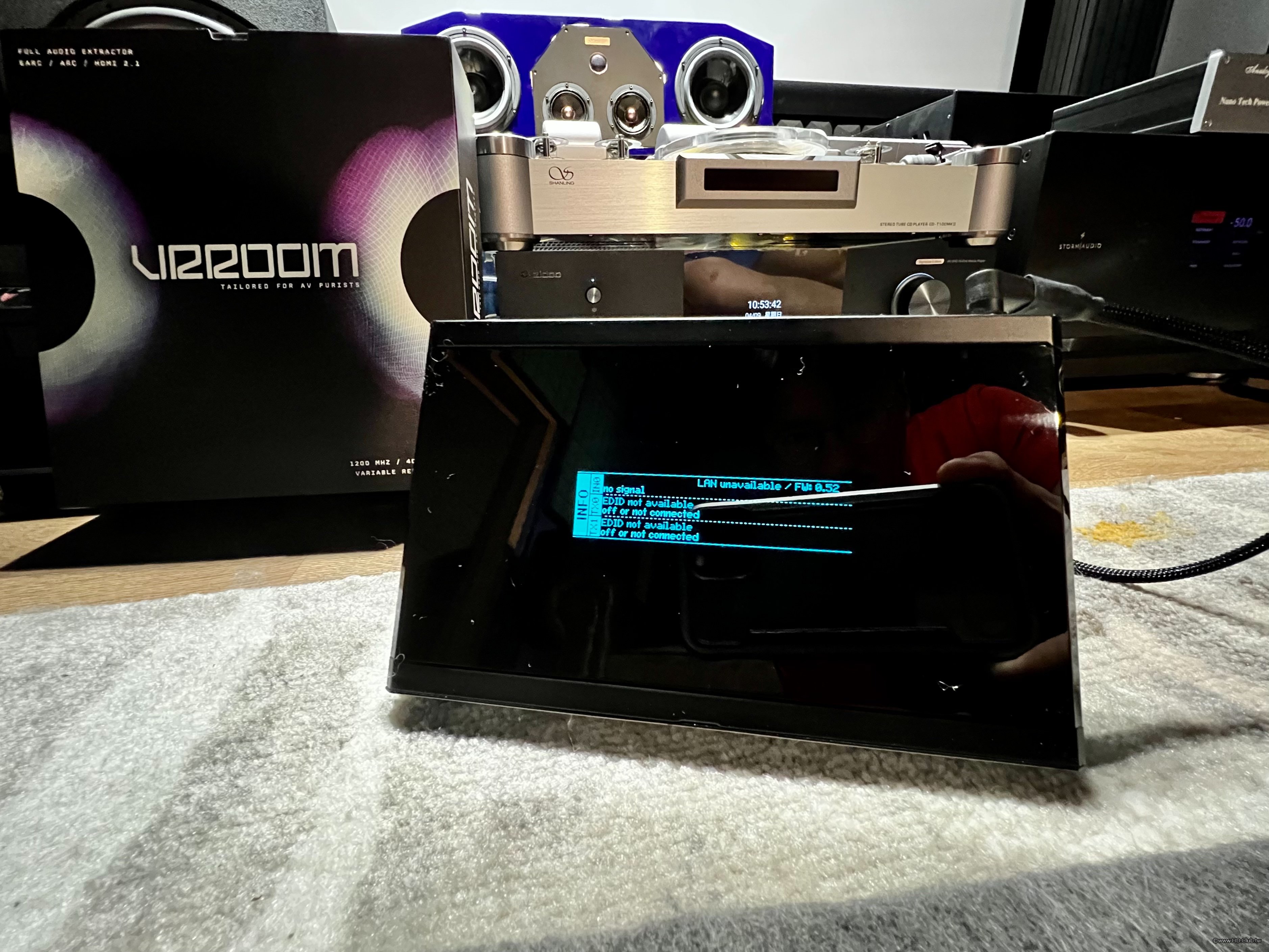

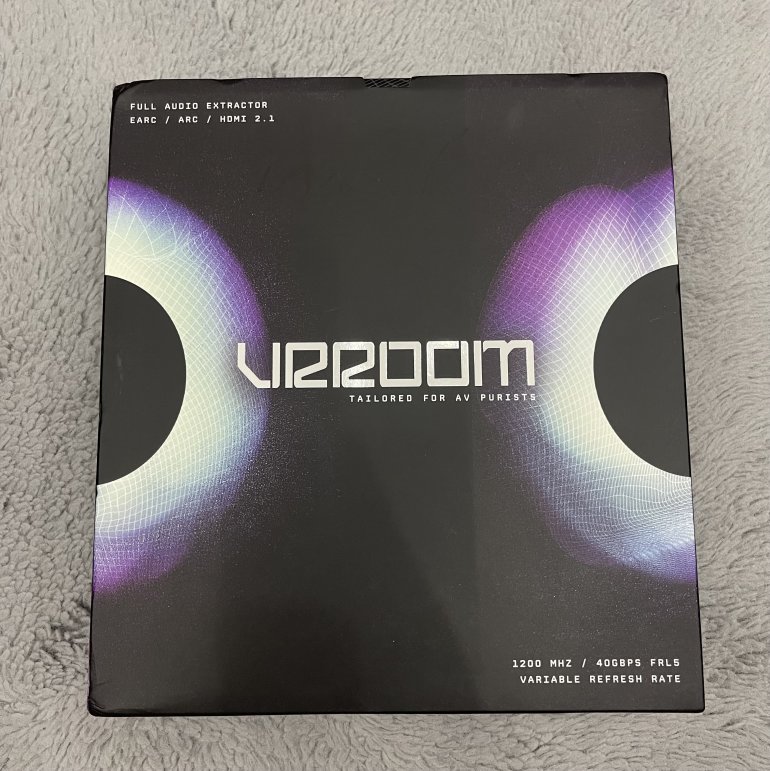

而弟目前取得的版本是6月才會正式上市的8K VRROOM V3(或稱8K VRROOM plus)最新版,與之前版本的差異是:

  • 4K 120P FRL5 轉 TMDS,也就是可以將HDMI 2.1轉為HDMI2.0,
  • 4K 120P VRR轉2K 120P VRR (downscaler),專門給動感燈條hue sync使用。

上述的功能主要是給有高階的 hdmi2.0設備,但想看HDMI 2.1 FRL 訊號的影音發燒友以及專業遊戲玩家。

快速設定:

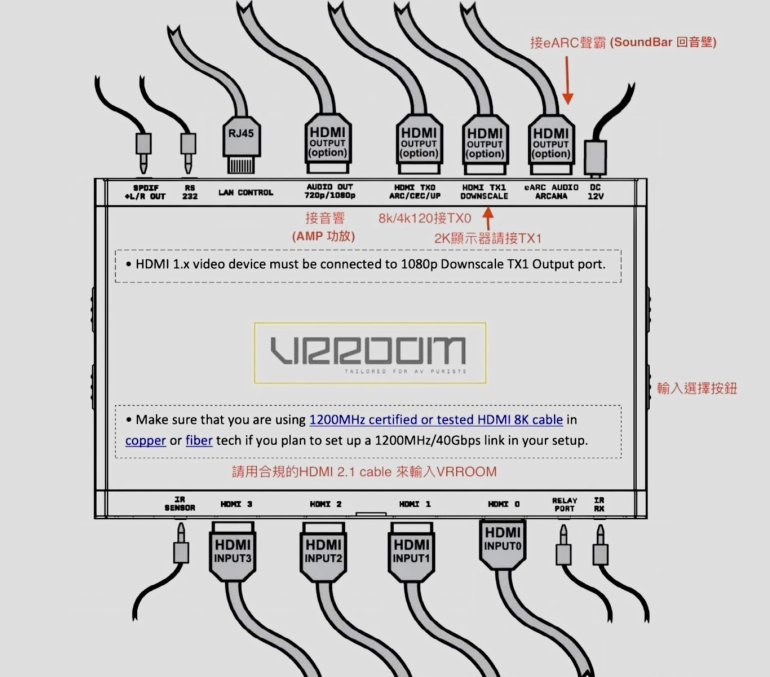

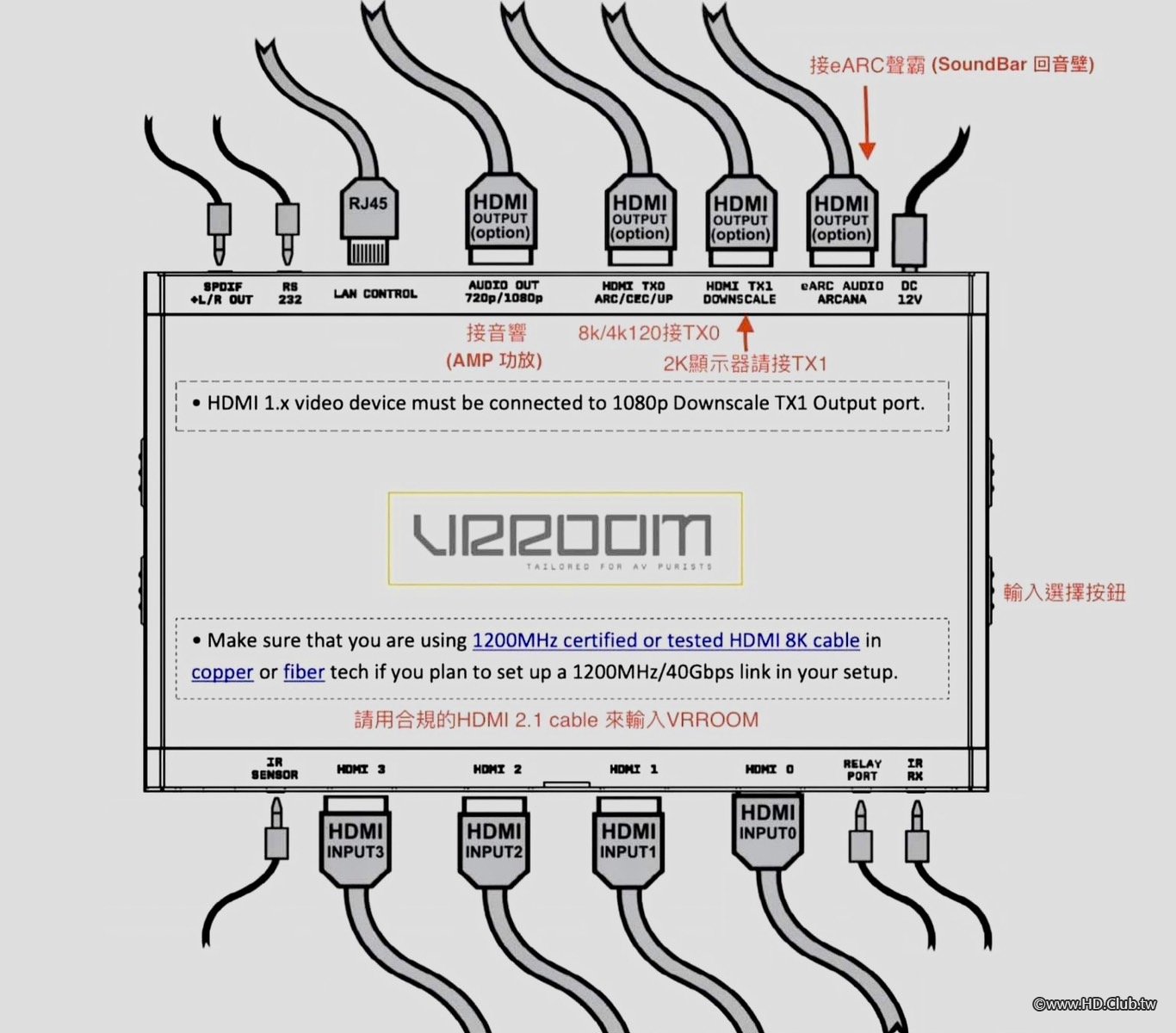

安裝不難,原廠也有詳盡的說明。基本上硬體設置就是把HDMI線按照圖示插好就好。不過有一點要提醒,就是若有兩台4K顯示輸出,第一台8K/4K顯示器接TX0,第二台4K接TX1。然後就是設定播放機或按照Vrroom所顯示IP透過瀏覽器設定了。再次提醒若有2K設備原則上接TX1 , 相對的若是由TX0輸出到4K或8K設備,就可以把2K60P輸入信號"倍頻"到8K60P或4K60P。作用是TX0支援"上轉upscale",TX1支援"降轉downscale"。

以下的設定分享以Zidoo機器設定為主。Zidoo是市面上極少數能穩定支援LLDV解碼、映射及輸出的多媒體檔案播放機,若要和8K VRROOM一起聯手在設定上得要稍加修改喔!
Zidoo播放機視訊設定
一般設定:

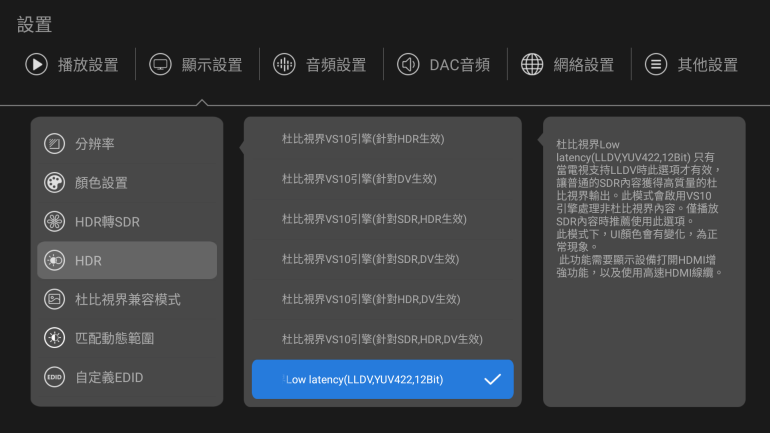

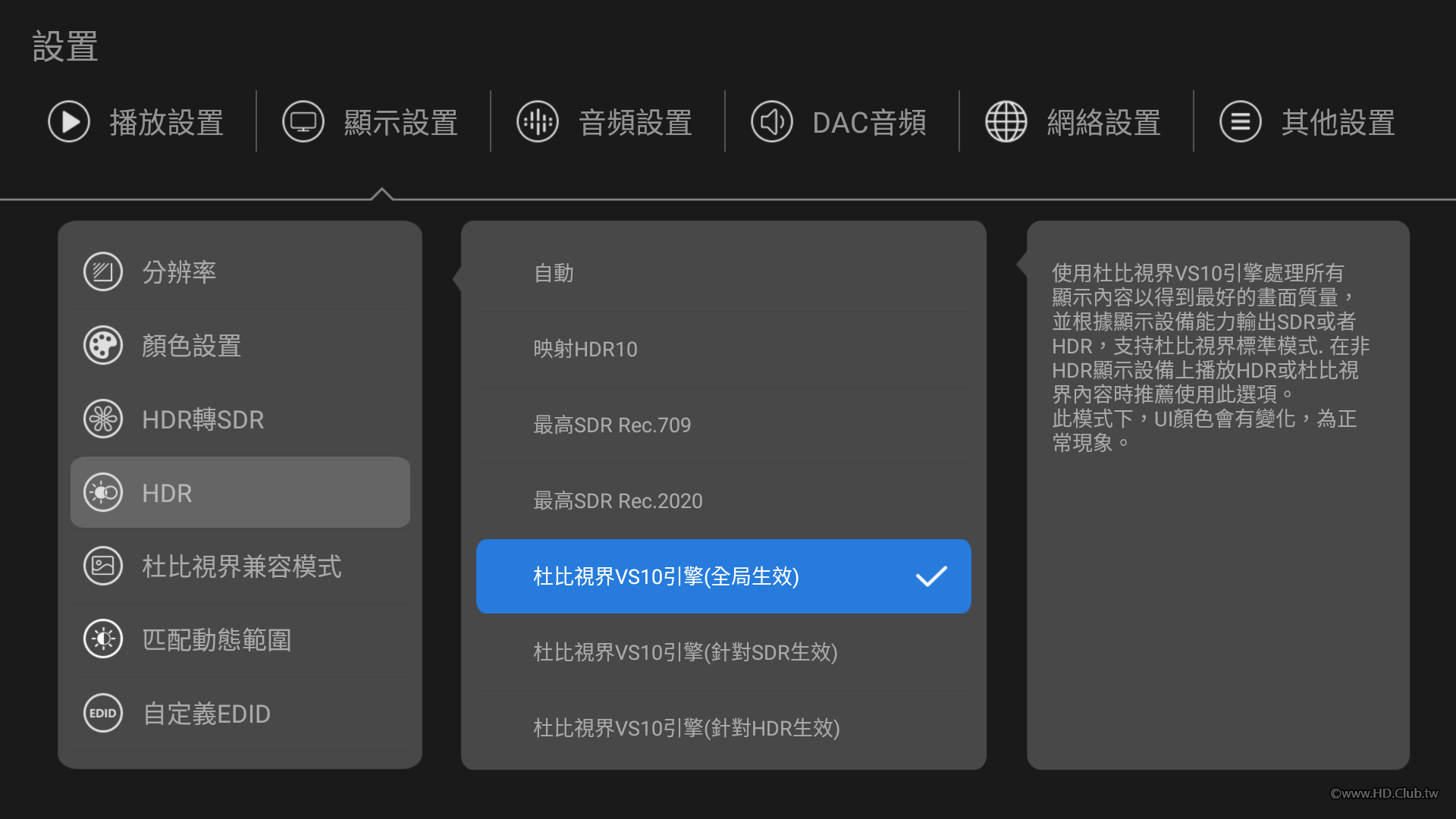

正常來說若要啟動播放DV內容並執行DV規格轉換映射,必須要啟動VS10視訊引擎,我自己是將VS10全時開啟,覺得還不錯!但是一般而言用自動是很安全的選擇。

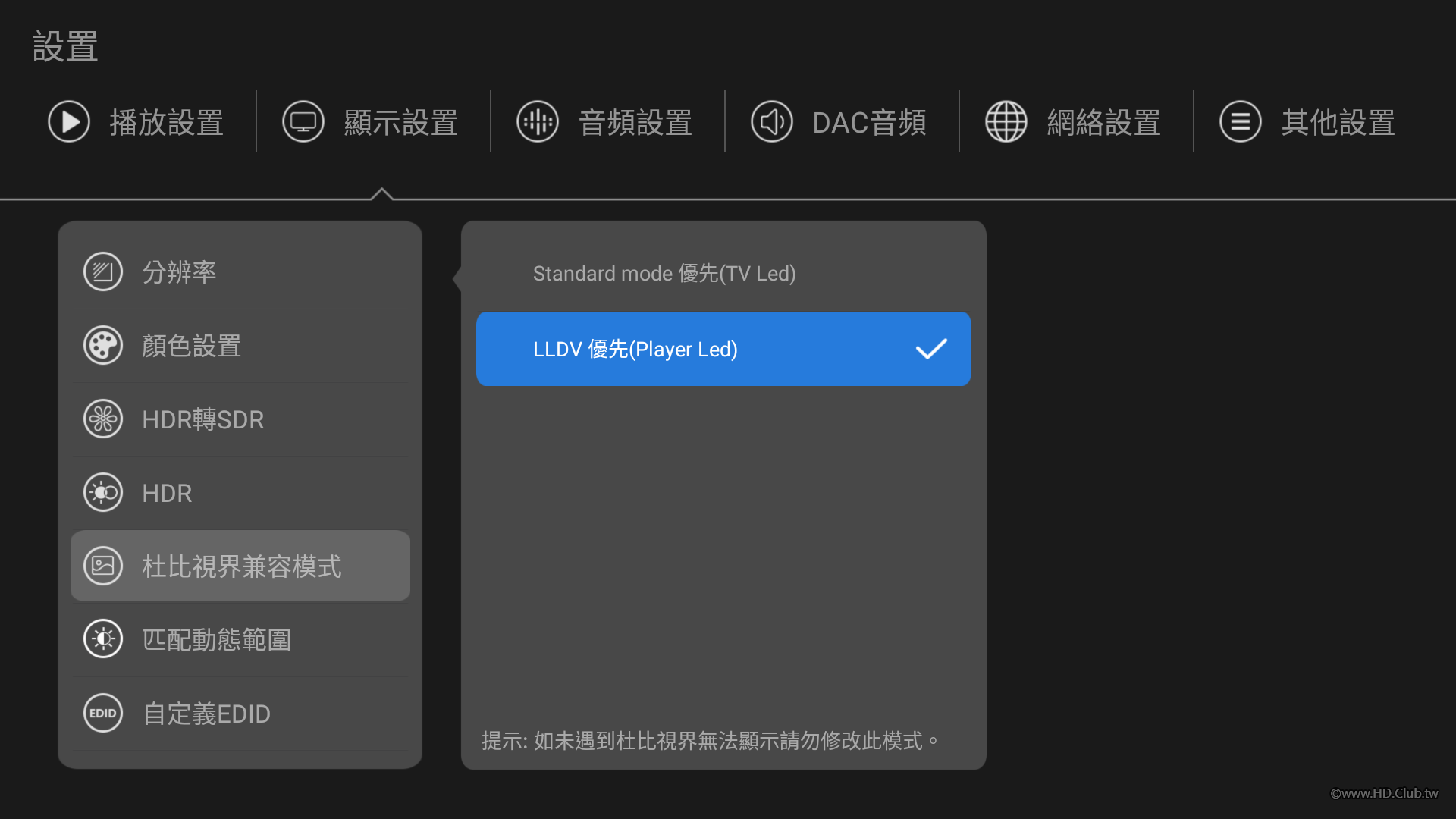

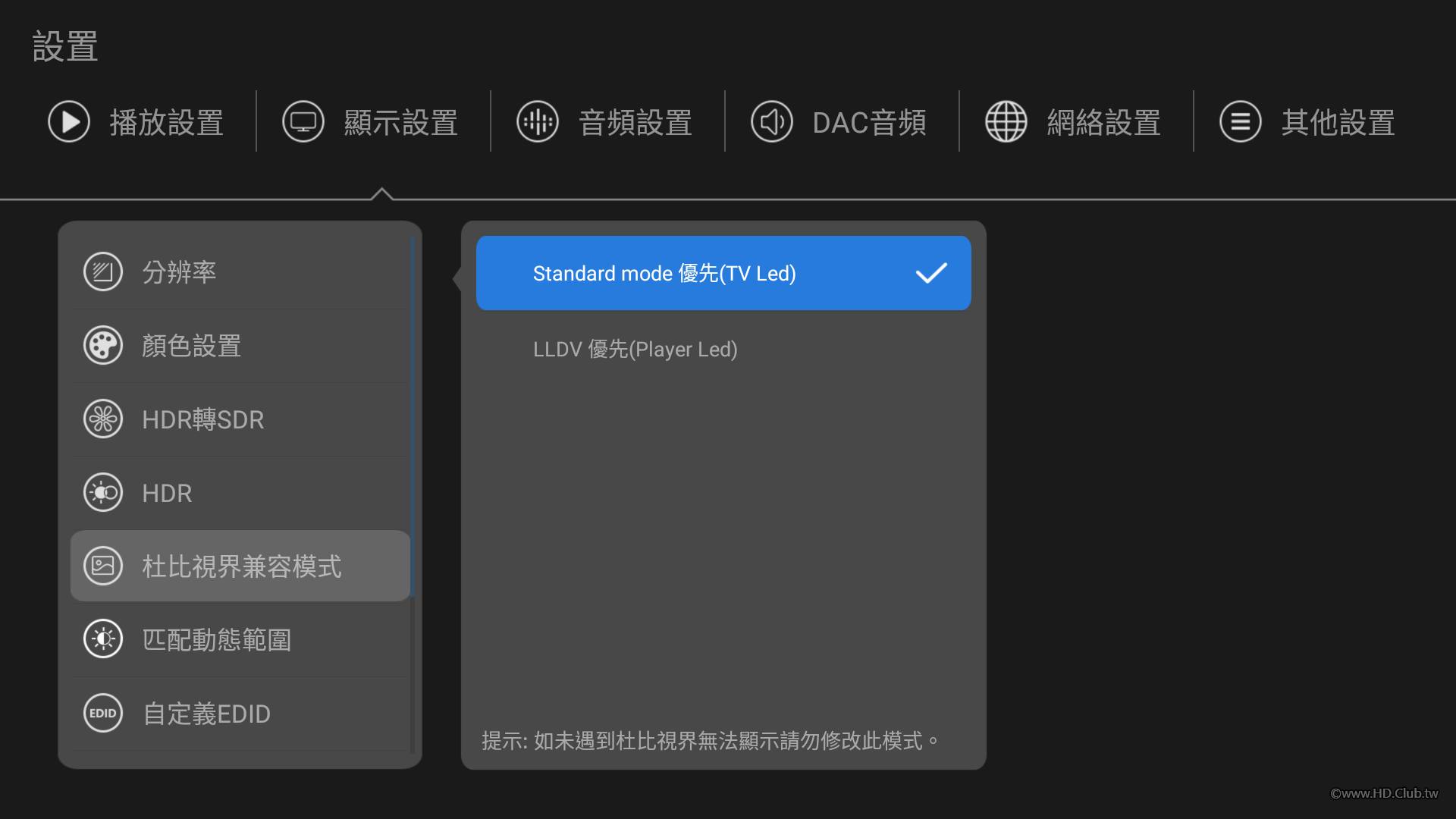

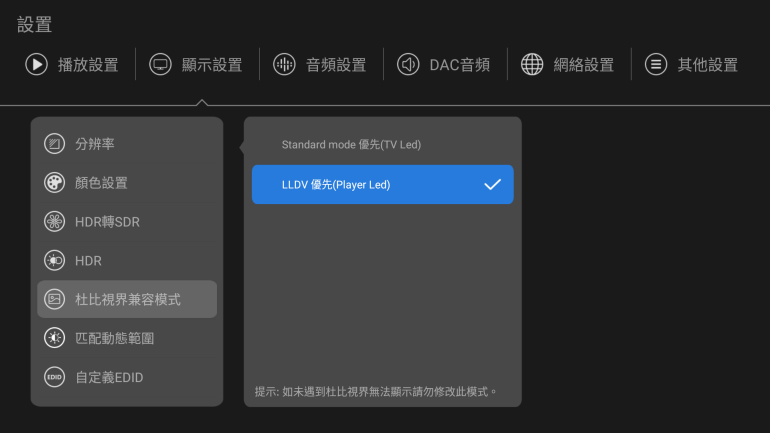

在一般使用情況,LLDV輸出設定是將DV的內容由Zidoo進行映射處理所以設定是"Player led"(播放機引導)

HD Fury Vrroom設定

當與Vrroom合作時,我們可以將內容透過VS10映射為LLDV輸出

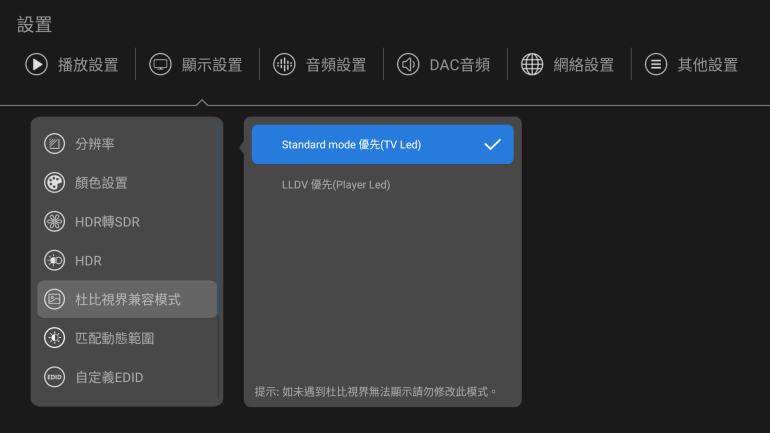

既然要給Vrroom處理,這裡要選擇"TV led"(電視/外部裝置引導)

2. HD Fury Vrroom
Vrroom要透過網路線連接網路,之後可以用PC、平板、甚至手機進入他的Web介面進行參數設定。各項詳細操作可以參考廖大的文章,以下要分享幾處關鍵的設定內容,若不太需要更動的地方就不再列出:

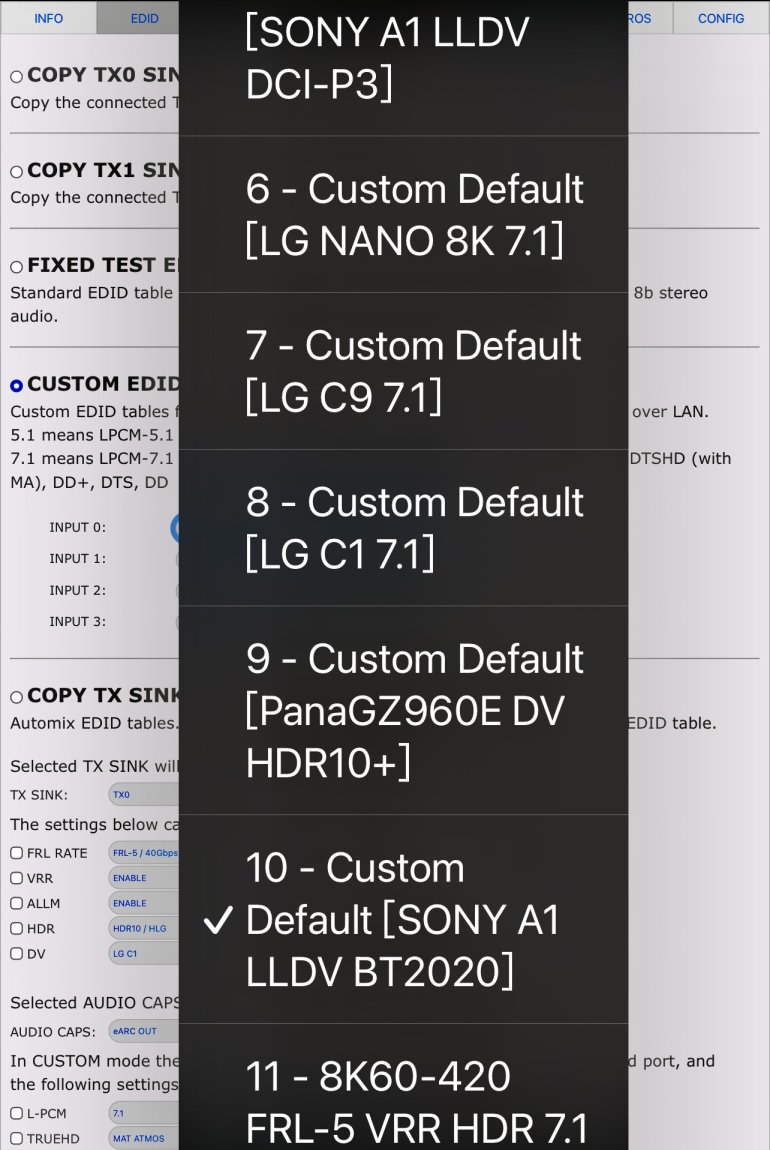

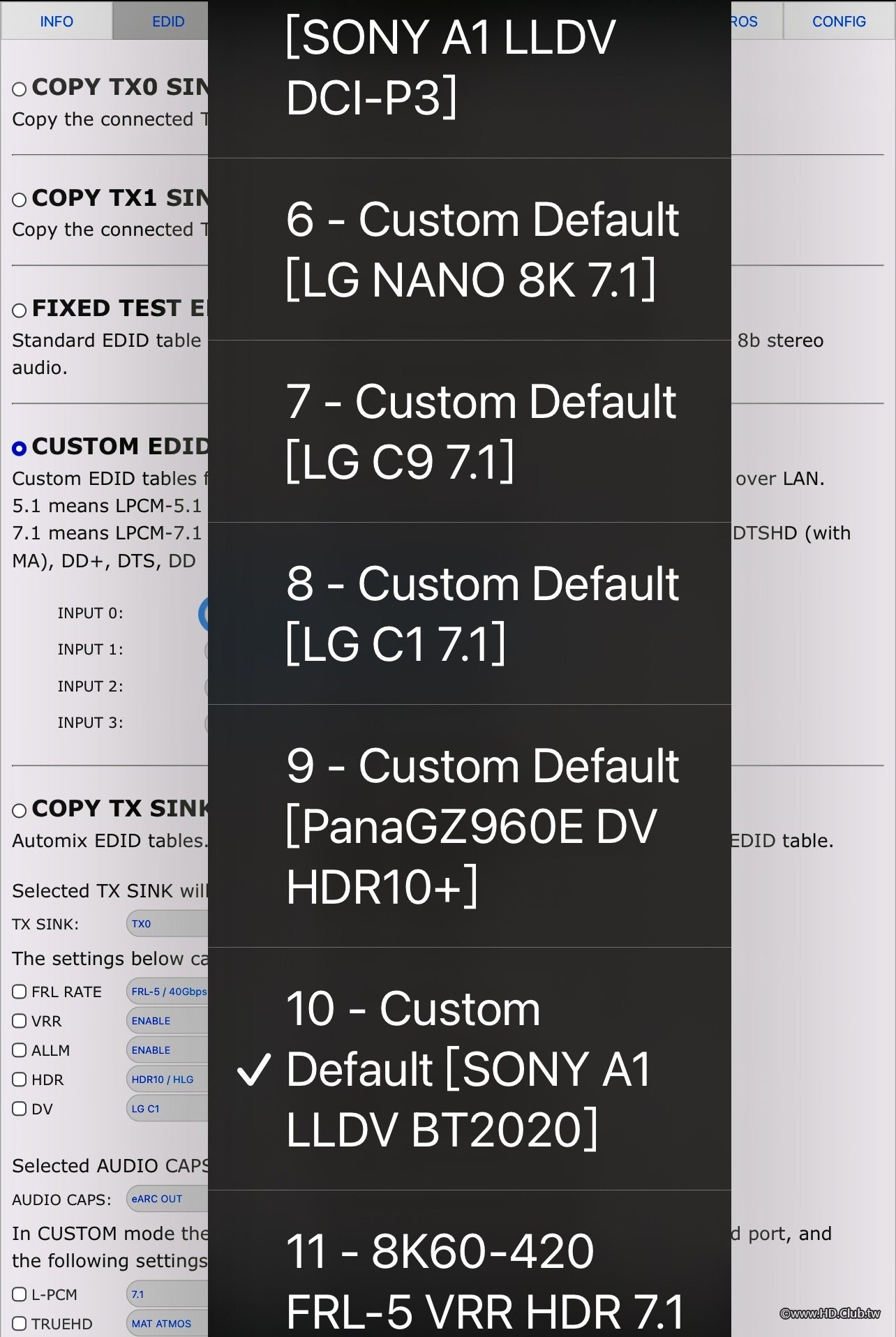

EDID選擇輸出畫面的調色曲線,根據顯示器規格有許多選項可以嘗試,甚至有專為8K顯示器材量身訂做的曲線。若您的投影機或電視支援4K HDR10以上規格,那下面的設定就很可以參考。以LLDV處理而言,下面三種曲線帶來三種不同色調,建議玩家都玩玩看決定哪一種最對味!
  • Sony A1 LLDV BT2020:這是最標準沒有癖性的顏色。若要追求原汁原味的顏色表現就選這個!
  • Sony A1 LLDV DCI-P3:這條曲線會用來表現Sony顯示器特有討喜的紅色調性。原廠表示,這是專為喜歡看紅色的亞洲人調製的顏色曲線。
  • PanaGZ960E DV HDR10+:這條曲線顏色會稍偏藍,呈現類似三星顯示器的顏色走向,這是原廠專為歐洲人視覺偏好而製作的顏色曲線。

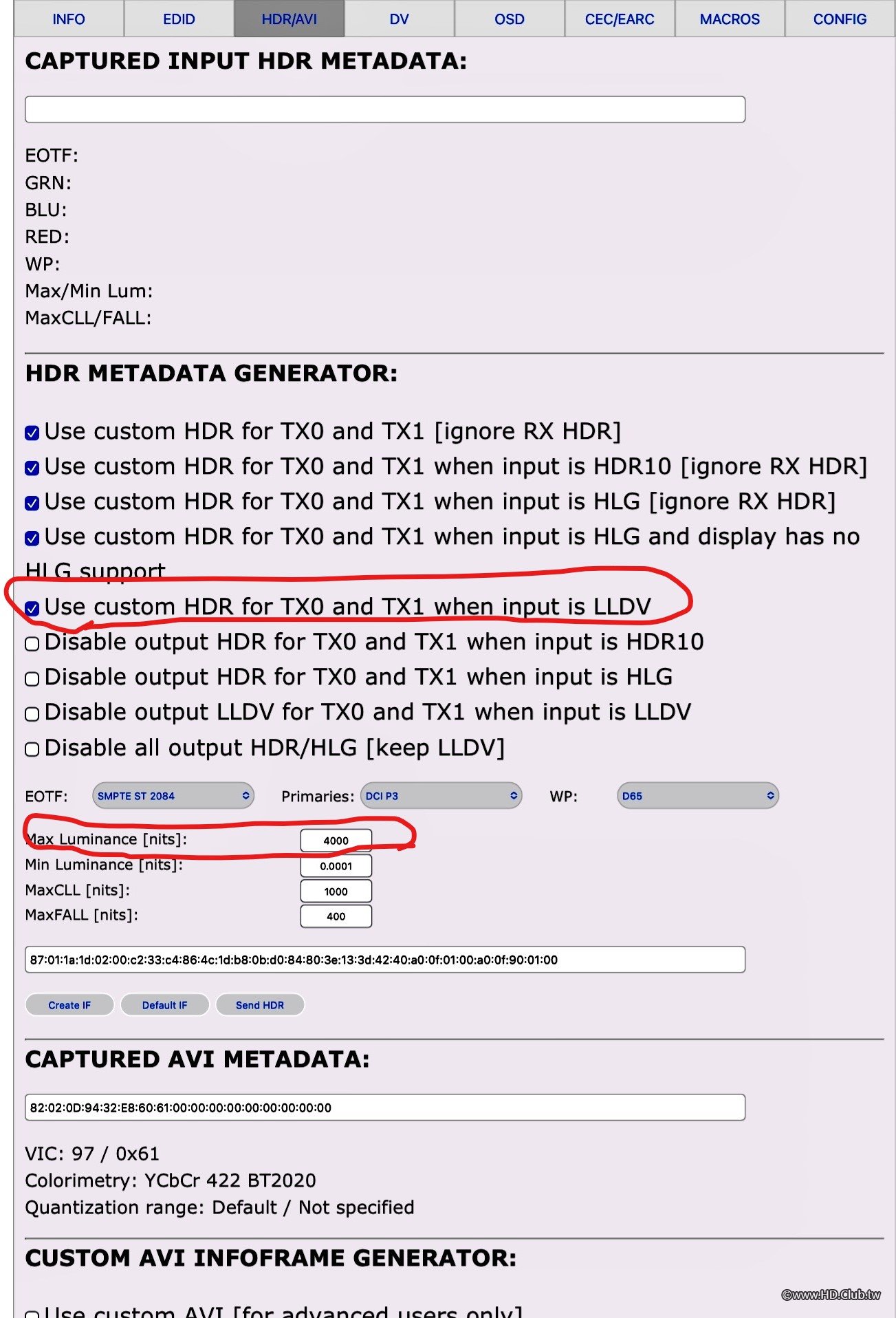

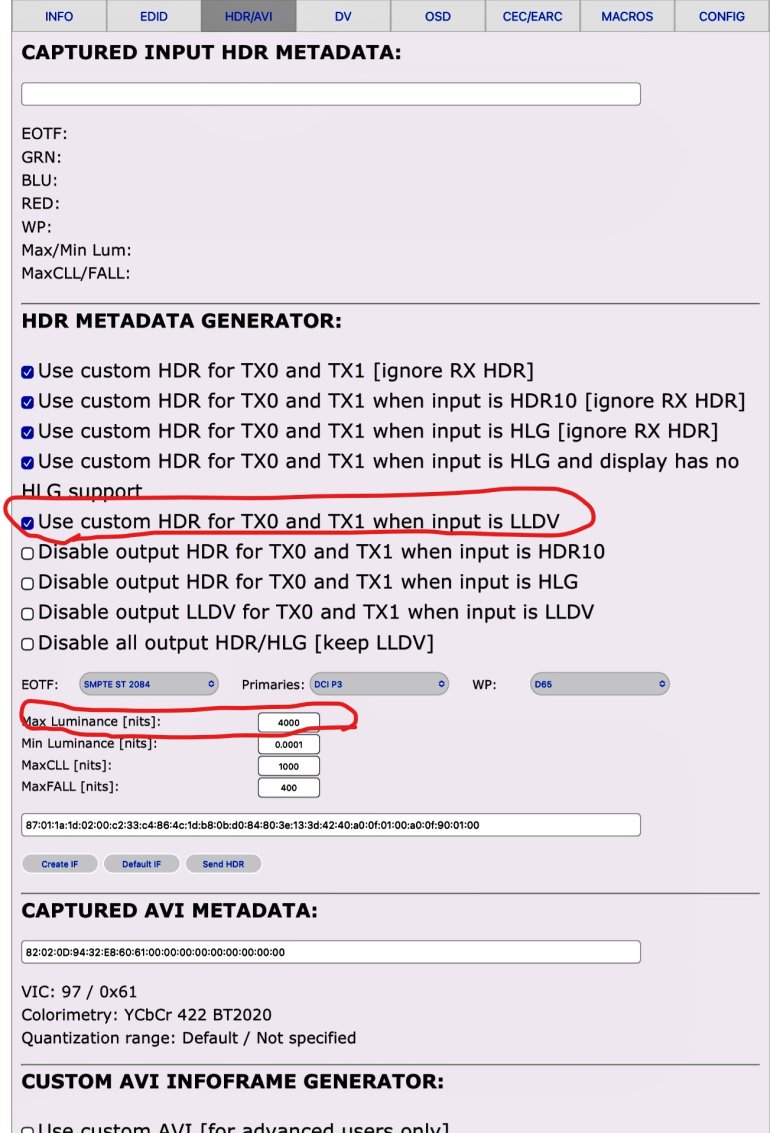

接下來就是決定什麼樣的內容要Vrroom做如何的處理。既然Zidoo已經將所有內容都轉成LLDV輸出,我們就選第五項"針對LLDV處理"即可。在這裡另外有個重點,就是器材亮度的設定!這點其實是Vrroom畫面強大的關鍵之一!只要
  • 在下方Max Luminance輸入「投影機流明度*布幕增益」的數值
  • 然後按下"Create if"來創建新曲線
  • 在按下"Send HDR"將新數值寫入Vrroom來執行
如我的Epson LS12000B亮度是2700流明,OS布幕增益是1.5,相乘綜合流明度是4050,這裡就可以輸入4050。但是當然一般我們不會真的如此全功率高亮輸出,也可以稍微降一點,玩家設定後也可以用眼睛確認效果。

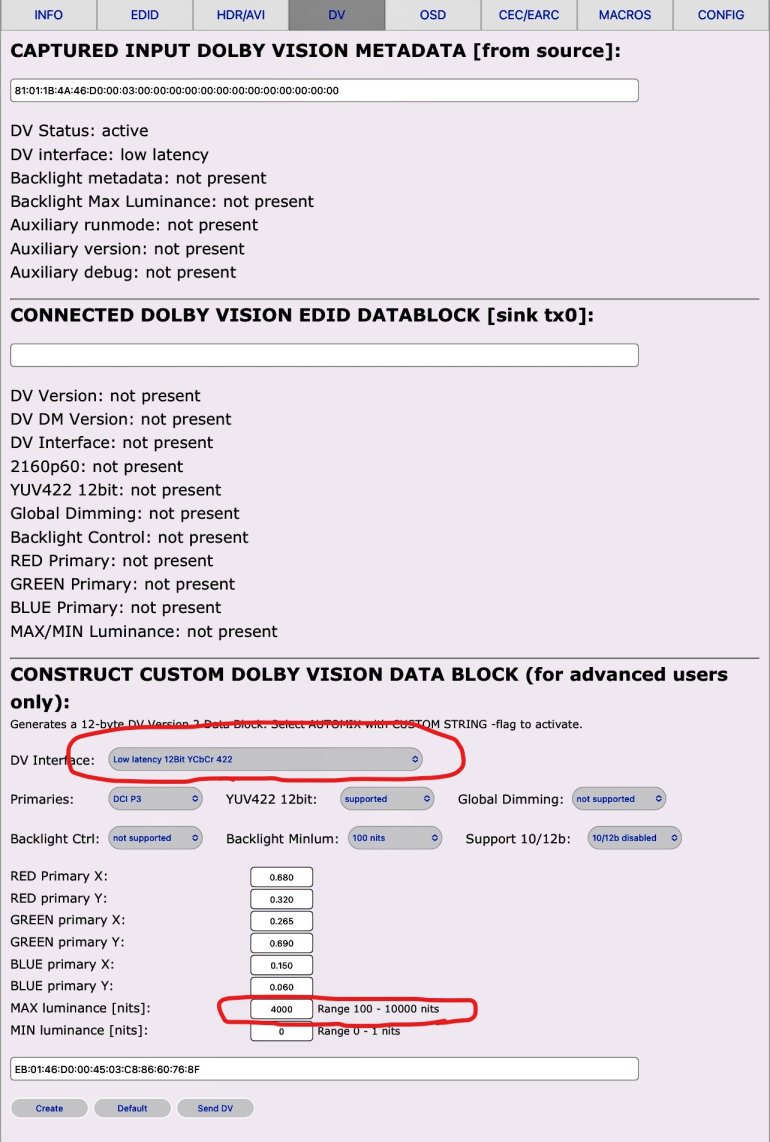

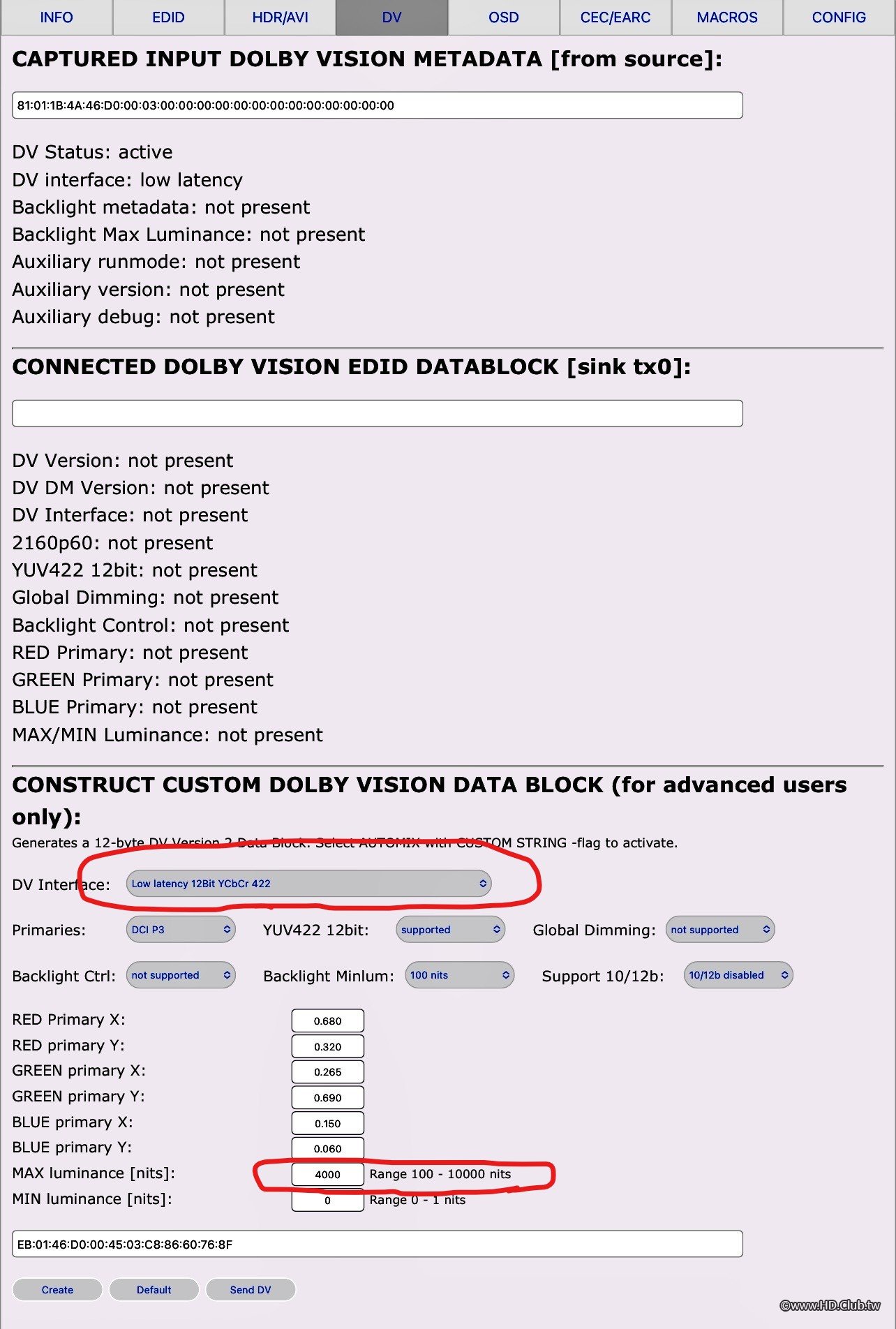

接下來來到DV的設定頁面,除了要選對輸出模式之外,也同樣要針對亮度做相關設定:
  • 在Max Luminance輸入「投影機流明度*布幕增益」的數值
  • 然後按下"Create"來創建新曲線
  • 在按下"Send DV"將新數值寫入Vrroom來執行

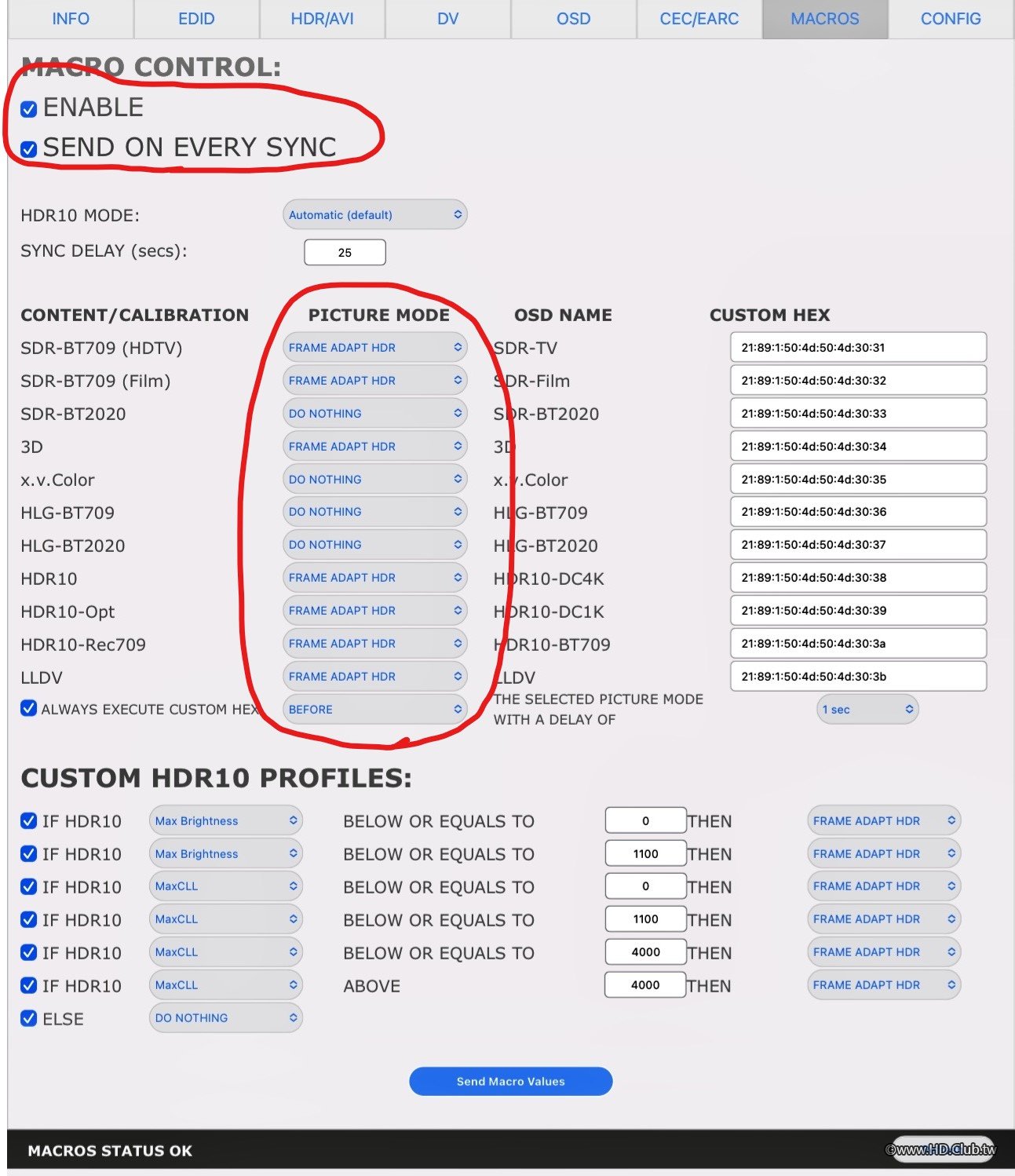

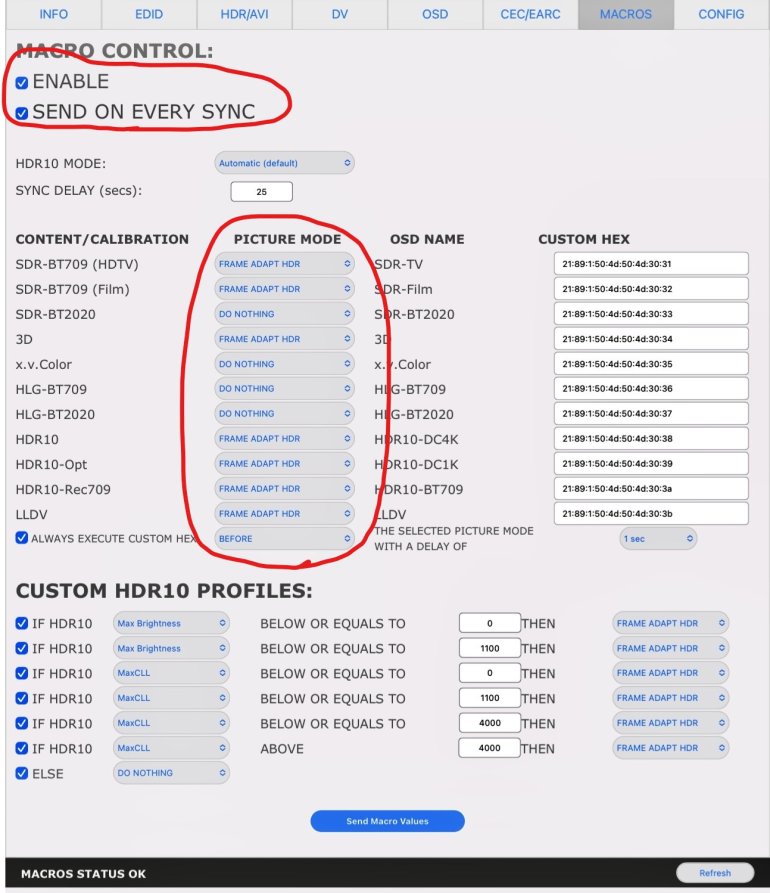

在「Macro」(巨集)頁面中,我們還可以選擇再為畫面加上濾鏡。這裡的濾鏡都是以JVC投影機為參考設計的,玩家可以試試。記得要勾選"ENABLE"(啟動)和"SEND ON EVERY SYNC"(每次同步導入),然後就可以依不同的視訊輸出格式外掛不同濾鏡。每一個濾鏡都有自己的特色,也建議玩家眼見為憑收貨!

畫面賞析

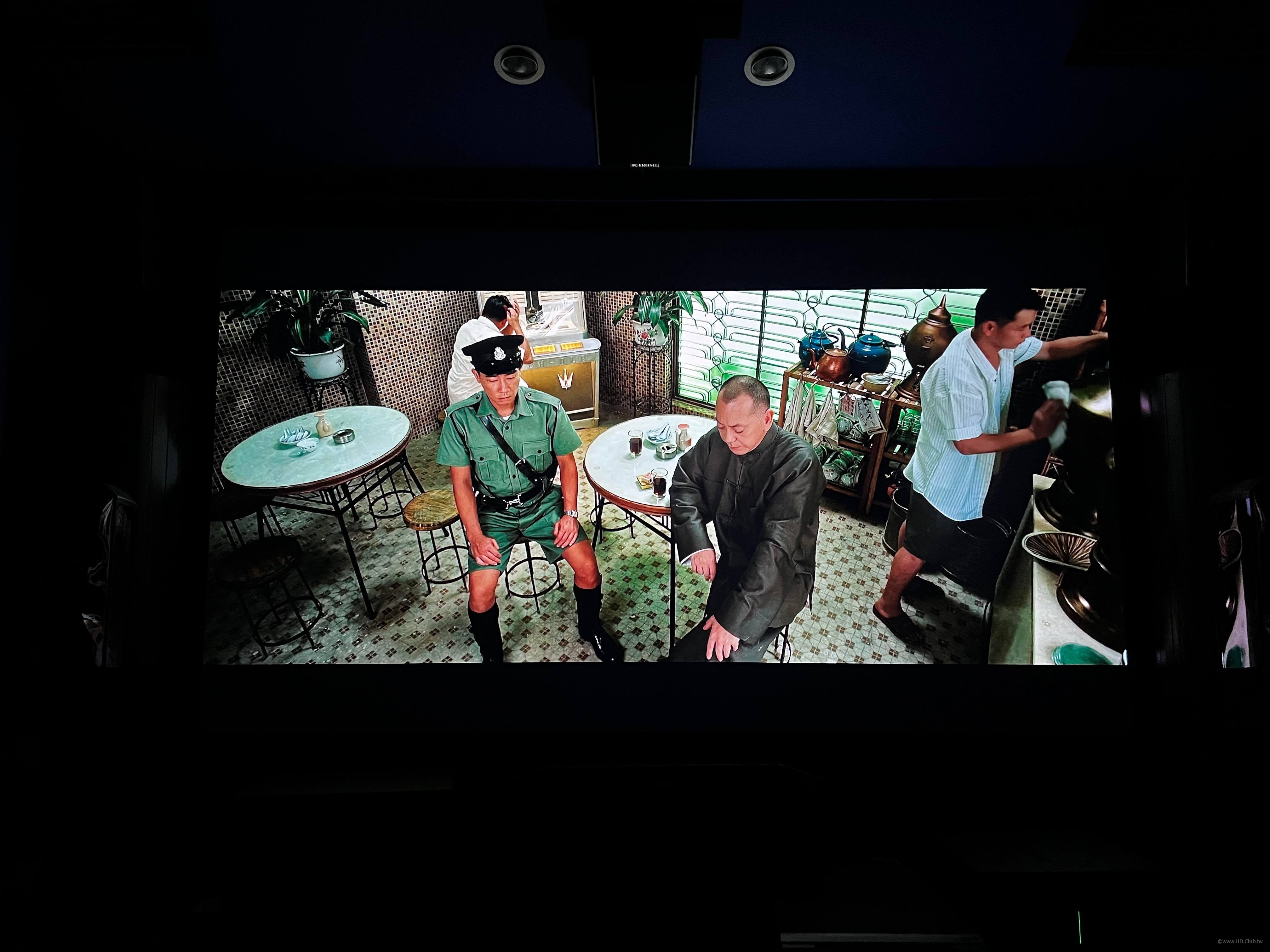

接下來就是實拍畫面供大家參考囉!現在的視訊器材就是Zidoo Neo Alpha LLDV -> HDFrury Vrroom v3 -> Epson LS12000B 。本來只是想看一下畫面確認效果,結果竟然不知不覺又看完整部片!聲畫的引人入勝徹底改變了觀影體驗啊!畫面為iPhone 13pro Max拍攝直出無修圖。

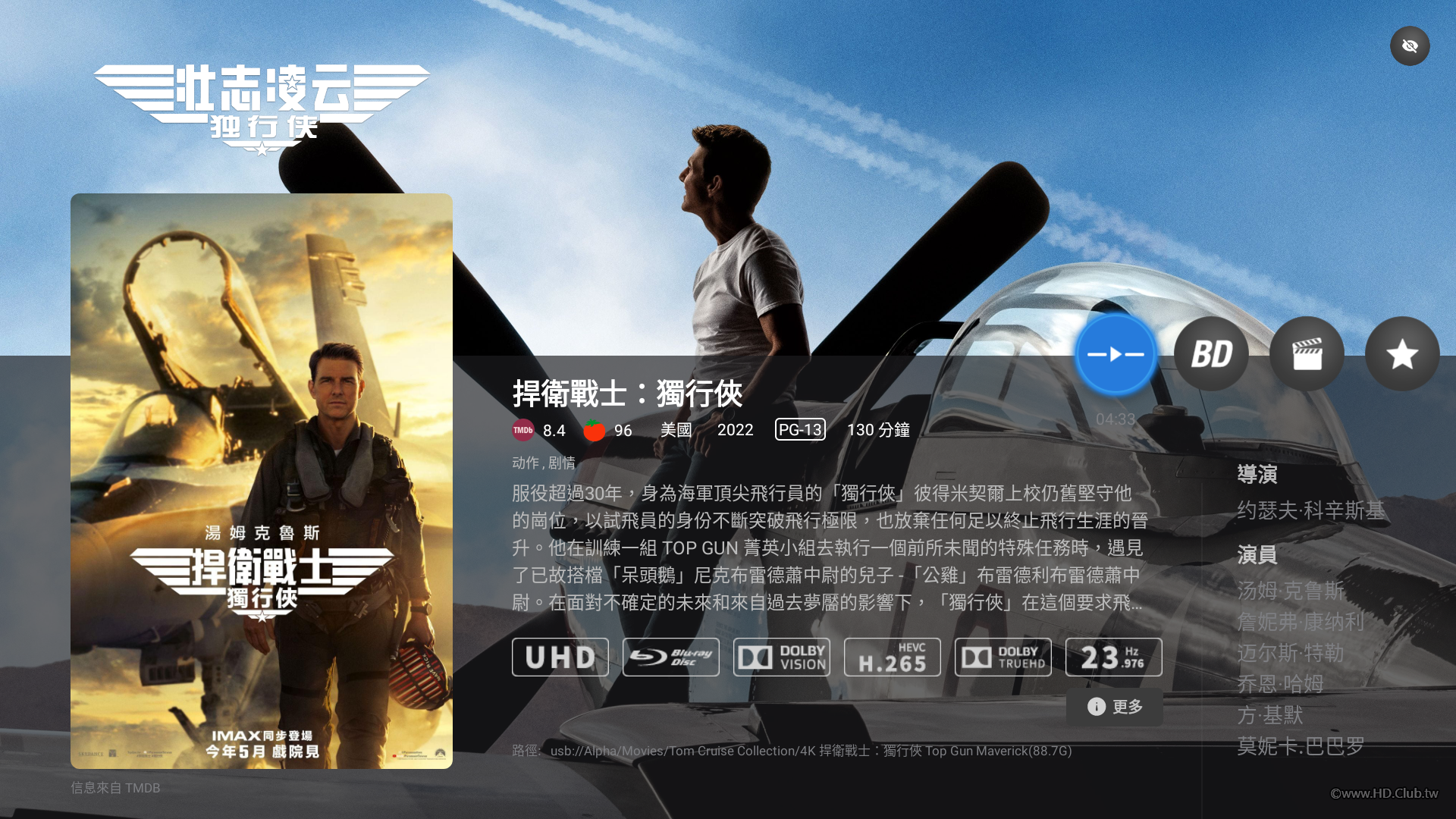

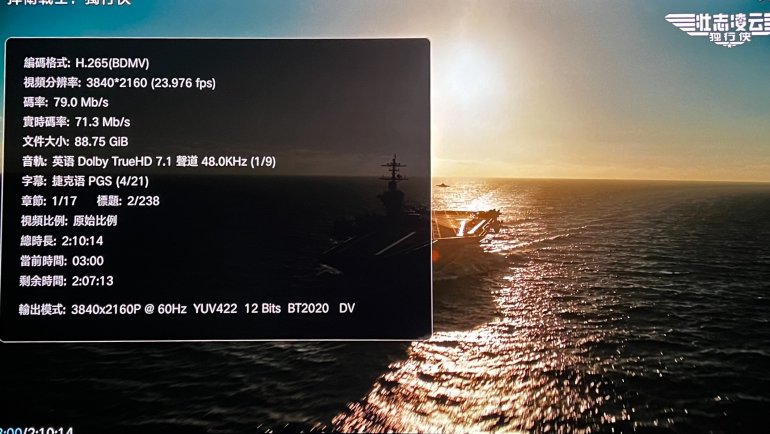

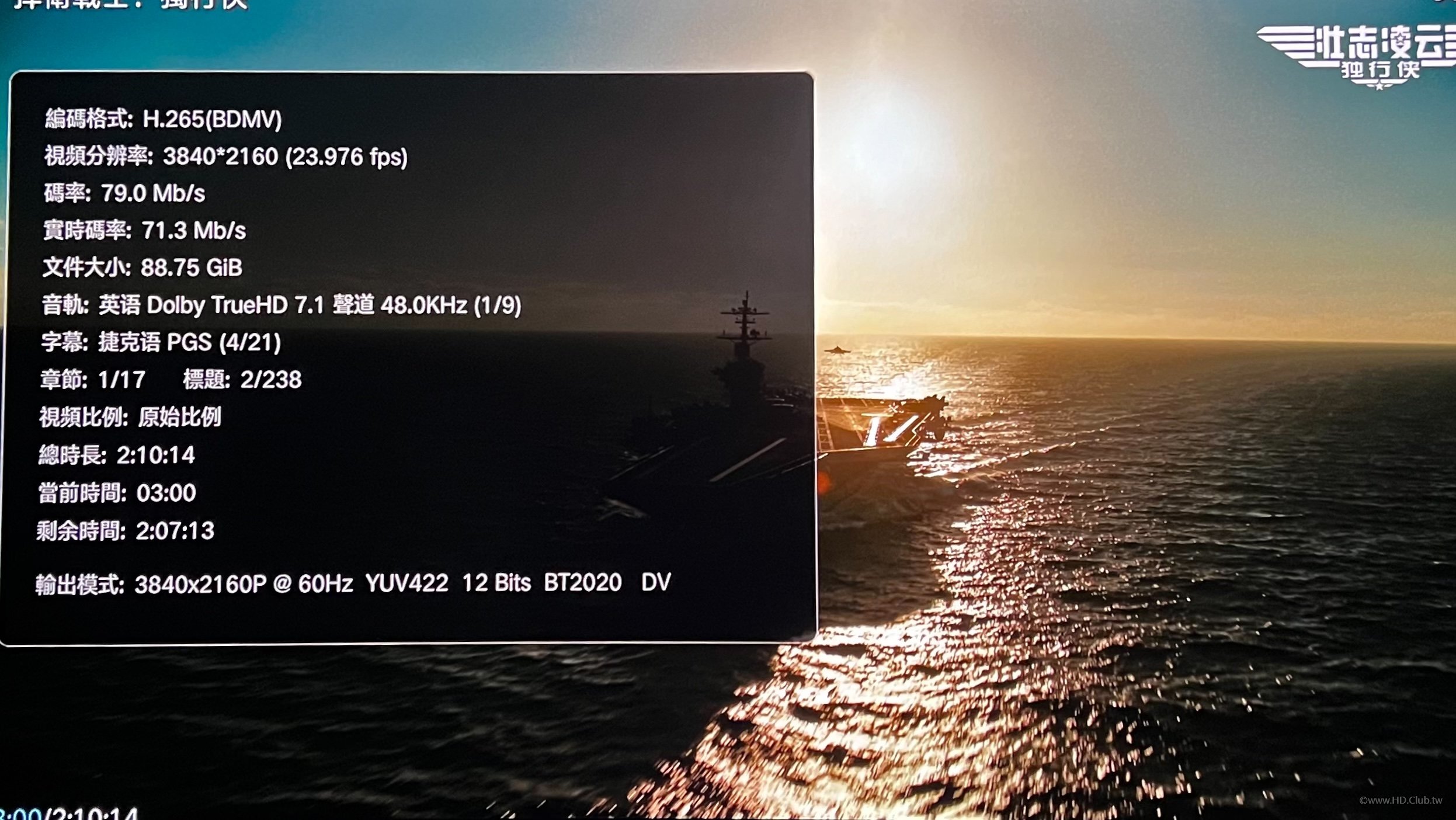

確認是DV輸出無誤!這一幕的陽光閃耀感和波浪的立體感都是前所未見的!

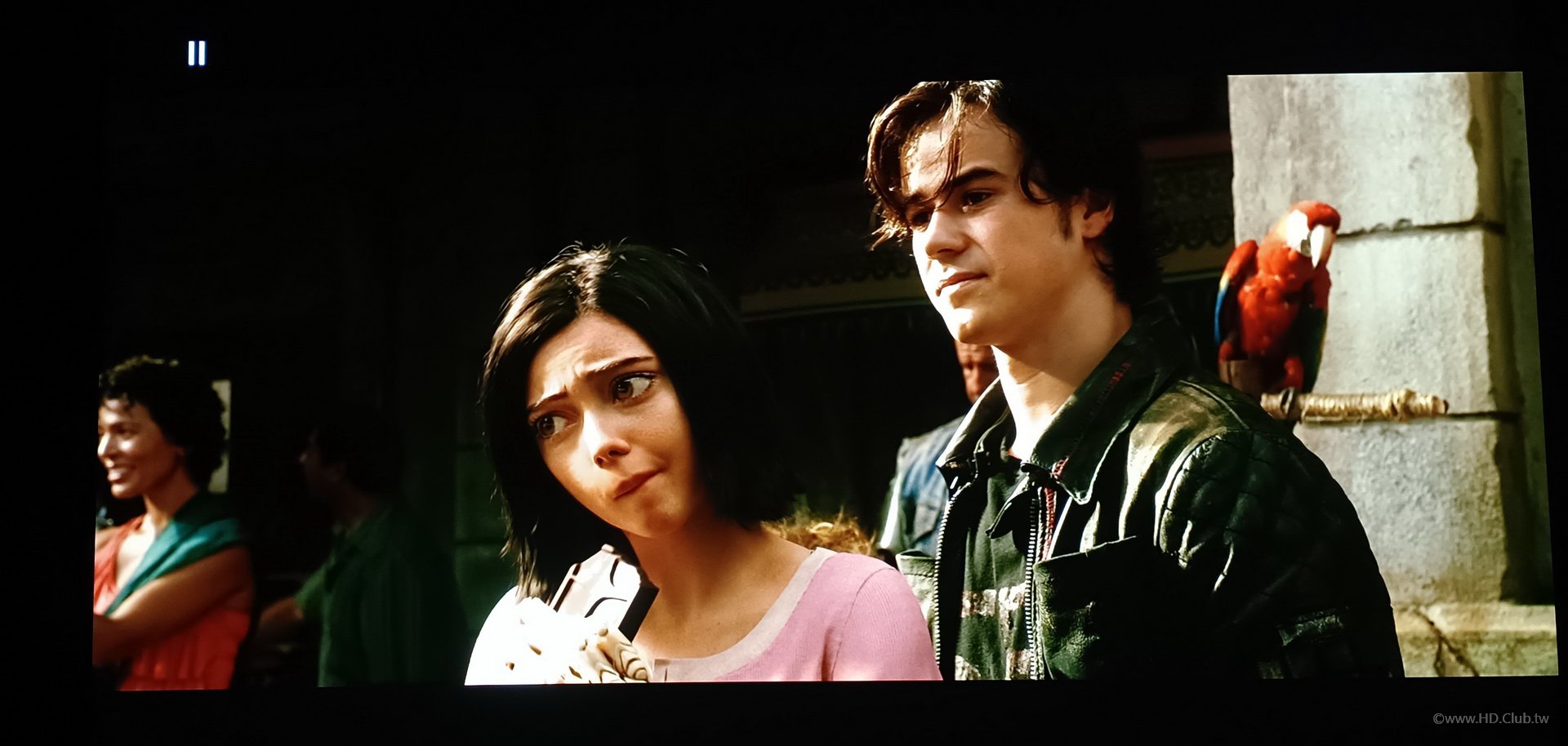

在這裡可以看到非常真實的皮衣質感,皮革的皺褶在Vrroom出裡過更高對比下可以看到與更真實清晰的質感。

除了皮衣,那鑰匙圈上的F14模型在Vrroom的處理後機身上的刻紋更深刻,而其金屬質感也更加搶眼!而且手與背景之間的景深差異簡直就是3D的感受!

當我看到這一幕,別說紅色的金屬車殼,連旁邊鐵製的部件都細節滿滿的摩托車彷彿從畫面裡「凸」出了來!我看了看LS12000B上方專門為播放3D影片而留下的老戰友Optoma HD92,我...還要留它嗎?

看看這個頭盔的材質和面罩玻璃的透明度!Vrroom上去彷彿是把眼鏡鏡片從塑膠片改成玻璃片的差異!

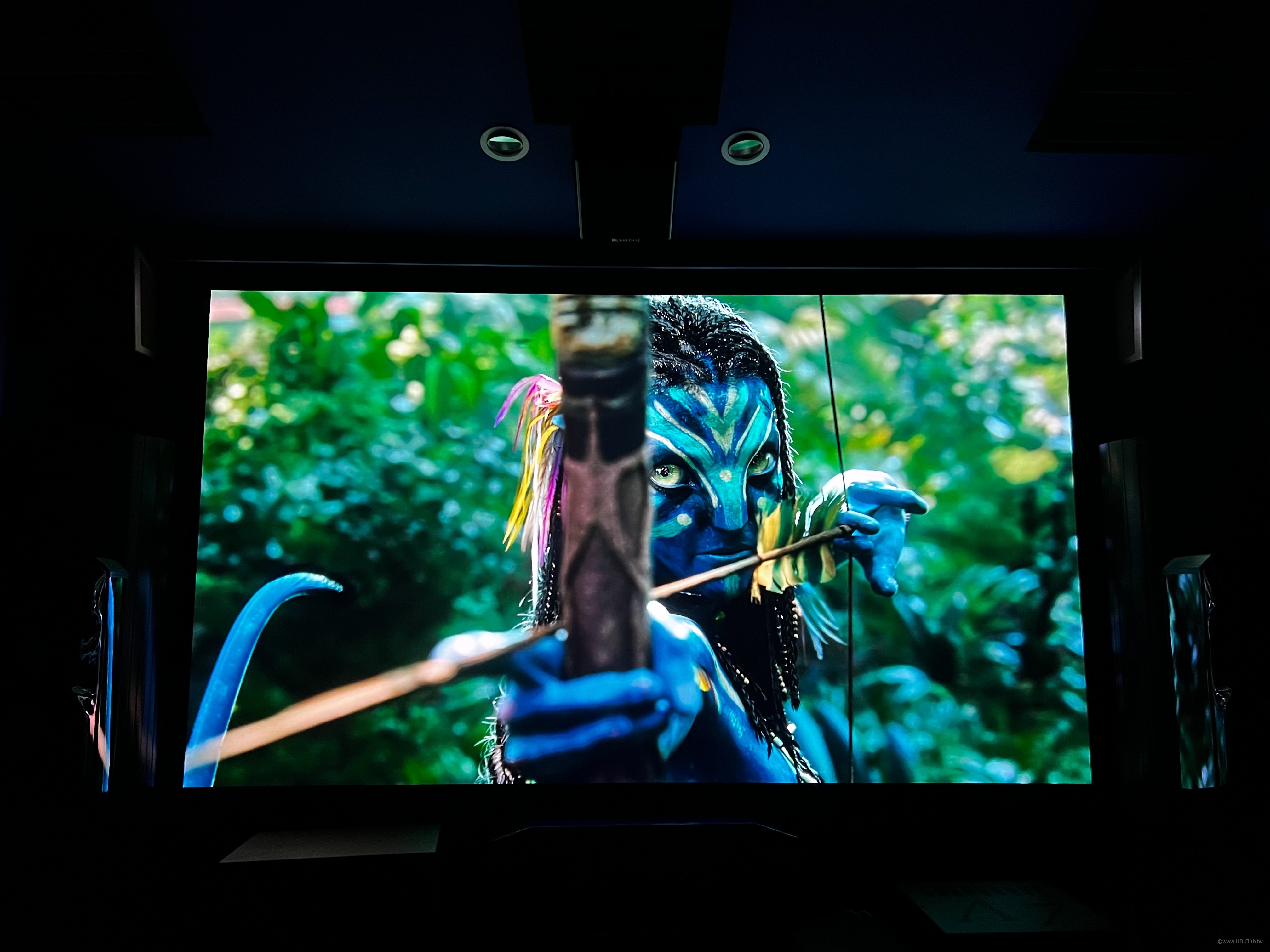

接下來是阿凡達第一集由國外玩家自製的4K HDR加長版,這次真的讓我嚇到了!得力於對比度提升帶來的立體感和景深,再加上由HDR 10bit映射成12bit的更豐富色階帶來的影像實體感,第一次覺得納美人如此巨大!這次3D真的輸了….下面也是現場實拍無修圖,獻給各位看倌審閱:

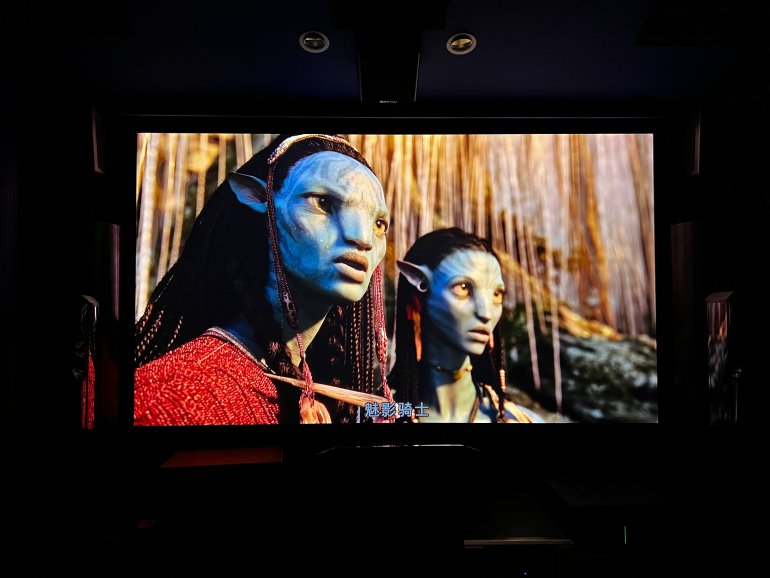

請注意娜提利母親身上的紅色披肩。這整片紅卻沒有混雑,沒有色塊,條理分明而且細緻。頭髮也是,辮子的細節和立體感好極了!在現場看,那塊頭上垂下來的玉,彷彿就像掛在布幕上那樣逼真!

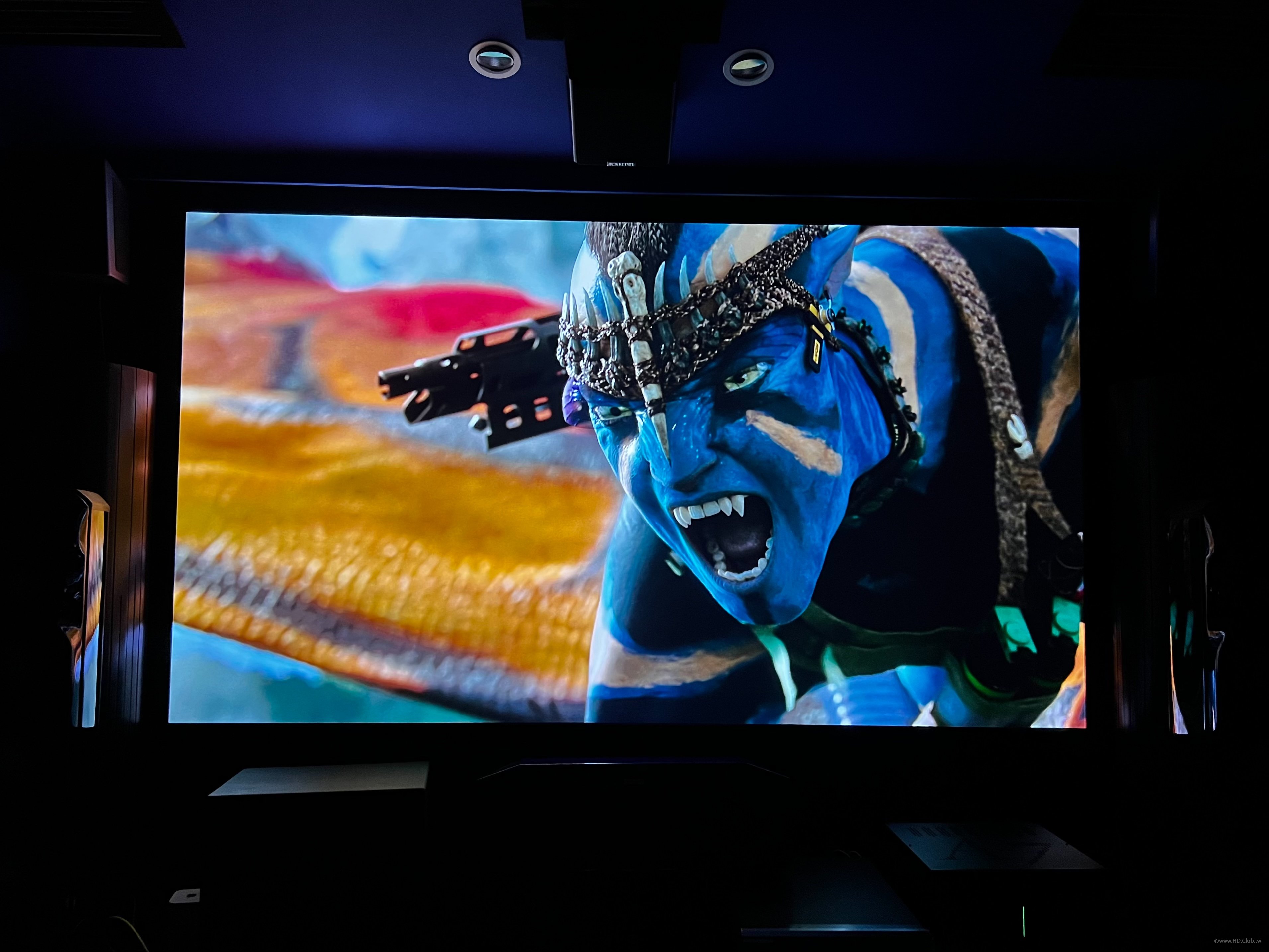

當看到下面這幾幕最後決鬥場景,我徹底被主角們的眼神所震攝!這樣的炯炯有神,充滿野性而且專注!從以前到現在我在自己系統上阿凡達看過不下十幾次了,這樣的震撼從來沒有過!

我第一次注意到飛行戰鬥頭飾上於眼睛上方有一片如蟬翼般透明的薄膜!

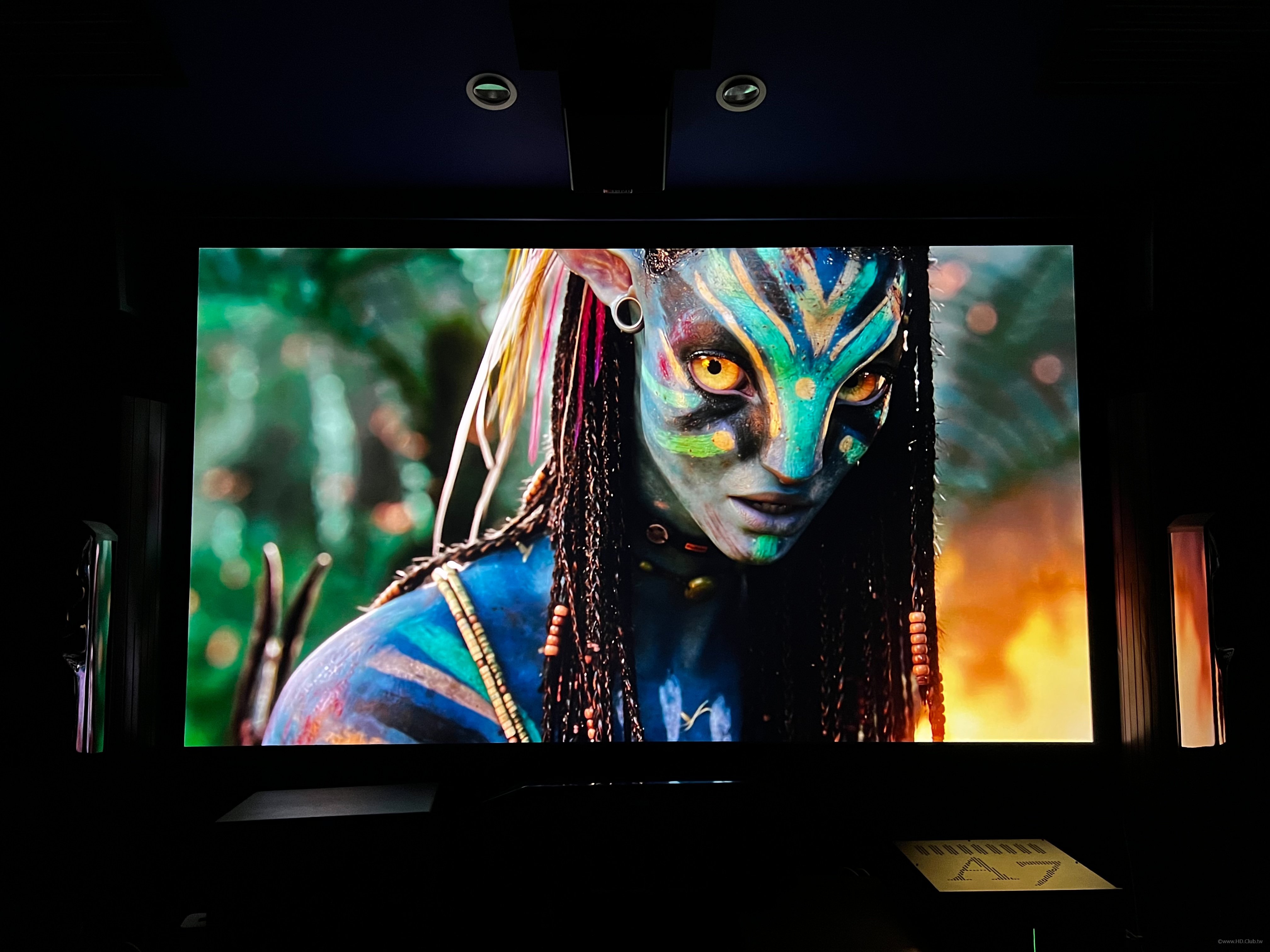

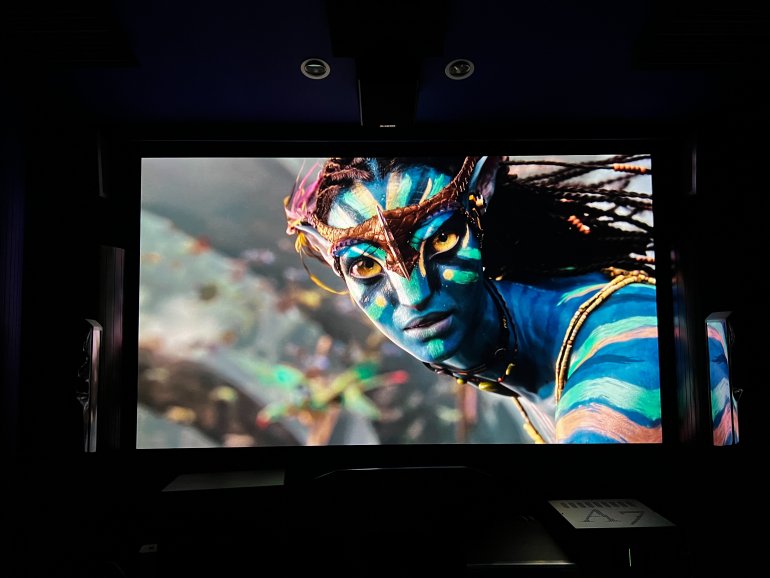

彈珠般的眼珠看過嗎!?這一幕讓我反覆看了好幾次,娜提利的皮膚質地、紋身的顏色和頭髮的細節,還有前後分明的景深,彷彿這位驍勇善戰的女巨人活生生地就在我的眼前!

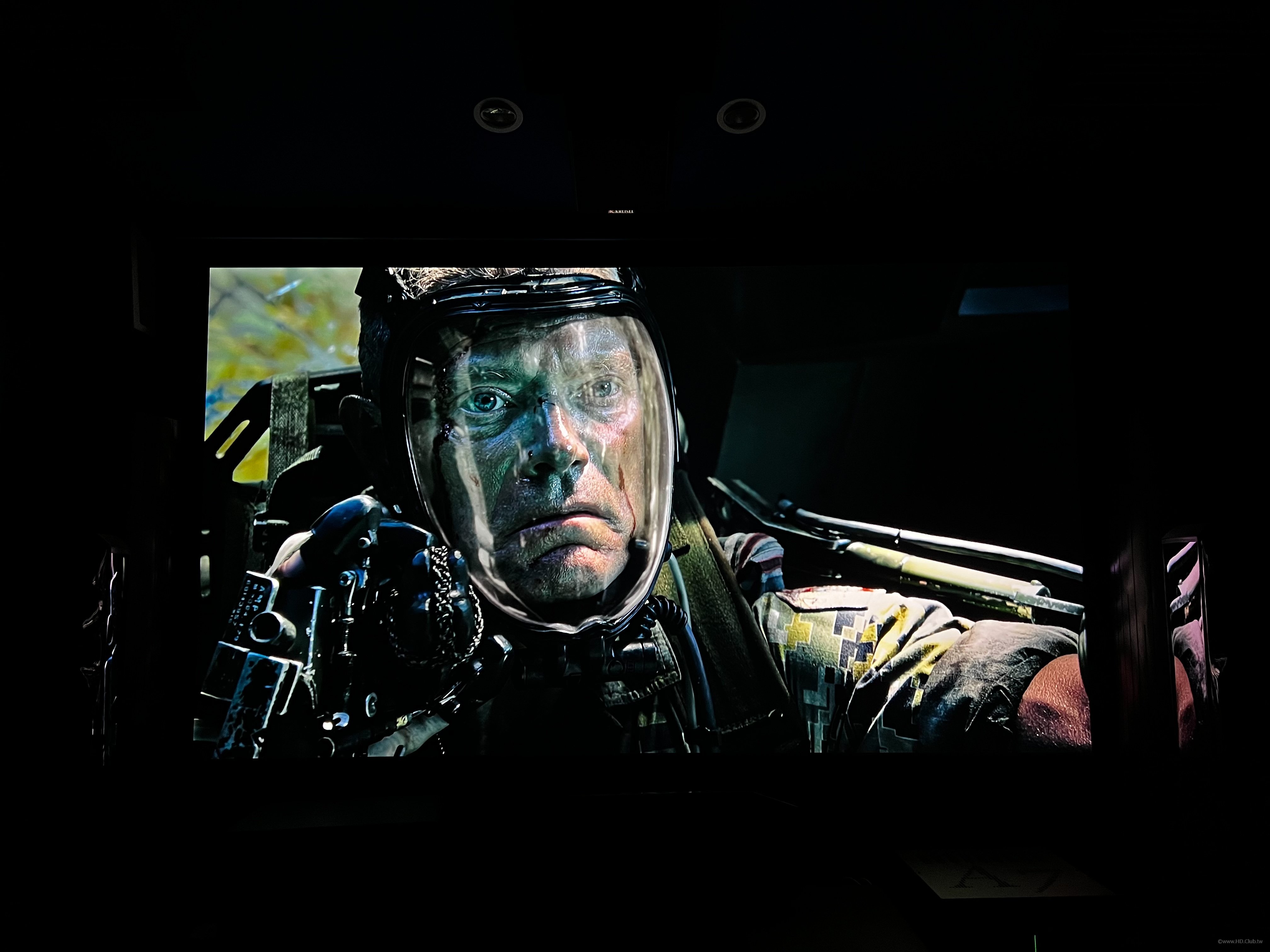

這幕的金屬質感、玻璃面罩的透明感,還有畫面的緊實度與人物表情張力都是弟前所未見!

心得小記
這樣的畫質進化,弟以Apple TV 4K連接Vrroom播放Disney+內的HD SDR影片一樣有令人驚豔的畫面效果!而透過Zidoo Neo Alpha將所有影片映射為LLDV後輸出給Vrroom解碼播放,堪稱是目前畫面極致表現最強大的組合之一!以往當朋友來弟的小劇院玩,他們會說在我這裡的風暴KK劇院能呈現許多他們本聽不到的需多聲音細節,即使物件發出的聲音就比例上不大,譬如說遠方背景中的物件或音樂,都能被清晰地聽見,有些朋友甚至調侃風暴為整部片聲音「加料」了,所以才有那麼多別處聽不到的聲音,讓觀影有更上一層樓的細緻體驗。

我想說的是,此番裝上HD Fury 8K VRROOM V3,在系統中在視訊端帶來一樣的效果與樂趣。如前述,更高對比度,更鮮豔的顏色,更澄澈透明如被水洗過的畫質,帶來更立體、更多細節、更具實體感,甚至已經帶來3D畫面錯覺的視覺體驗。而截至目前,弟已經好幾個晚上熬夜看著眼前晶瑩剔透的畫面捨不得關機。沒話說,HD Fury 8K VRROOM V3絕對是Zidoo Neo Alpha的最佳Wingman!


 樓主| 發表於 2023-4-21 17:36:48 | 顯示全部樓層
本來想說寫個心得文,結果又搞了一大篇…
回覆 支持 反對

使用道具 舉報


發表於 2023-4-21 17:50:06 | 顯示全部樓層
如果想找人校色我的LS-12000投影機,Vrroom應該先買來裝,還是等校色後再裝?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-4-21 19:21:00 | 顯示全部樓層
Aliante 發表於 2023-4-21 05:50 PM
如果想找人校色我的LS-12000投影機,Vrroom應該先買來裝,還是等校色後再裝? ...

我覺得是裝了之後校色
回覆 支持 反對

使用道具 舉報


發表於 2023-4-21 20:42:04 | 顯示全部樓層
看丹尼爾的文章就是過癮來按讚
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-4-22 01:00:30 | 顯示全部樓層
jacob64 發表於 2023-4-21 08:42 PM
看丹尼爾的文章就是過癮來按讚

哈哈!感謝Jacob捧場!希望能有幫助!
回覆 支持 1 反對 0

使用道具 舉報


發表於 2023-9-23 01:35:40 | 顯示全部樓層
請問剛在上月從hdfury.com購買的VRROOM,如何知道手上的是否V3版本?謝謝
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-9-25 10:49:32 | 顯示全部樓層
tangcoma 發表於 2023-9-23 01:35 AM
請問剛在上月從hdfury.com購買的VRROOM,如何知道手上的是否V3版本?謝謝 ...

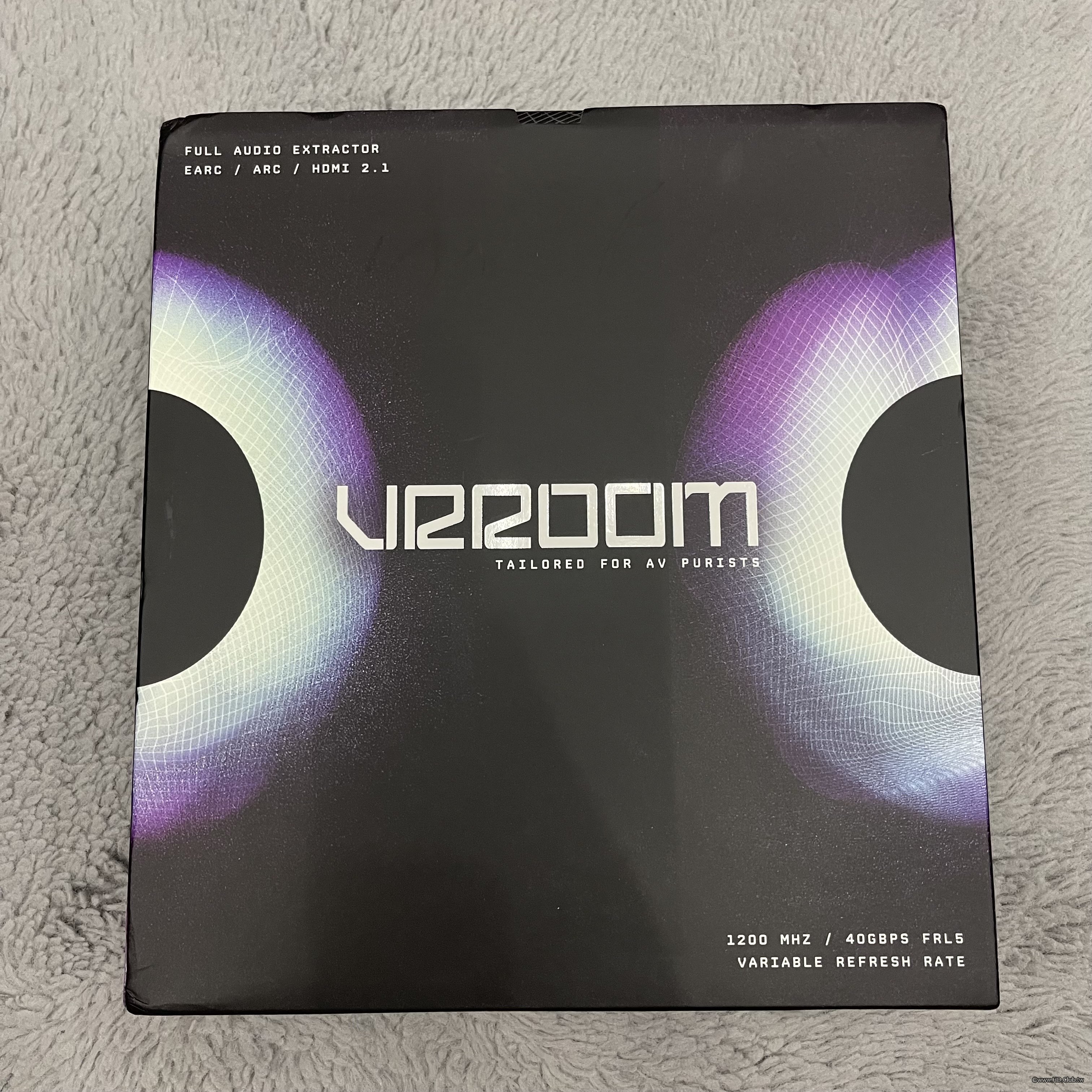

包裝盒上就有寫喔!
回覆 支持 反對

使用道具 舉報


發表於 2023-9-26 02:58:43 | 顯示全部樓層
daniel0810 發表於 2023-9-25 10:49 AM
包裝盒上就有寫喔!

找不到出來,請問印在哪裏?
回覆 支持 反對

使用道具 舉報


發表於 2023-11-17 09:26:13 | 顯示全部樓層
請問版主,您下面的這段話
"我因為當時使用Optoma HD92這台1080P SDR的LED投影機,極需要能將4K HDR/DV降轉為HD92能夠播放的內容,當時我一直非常喜歡HD92的銳利度,再加上廣色域,就表現在106吋上的畫質讓我不會想要更換4K機。一次朋友帶著DIVA來家裡,說這絕對是好物要看看在我投影機上的表現,好奇心驅使接上去一看不得了!以其專利的演算法,DIVA立刻帶來更高對比度,更鮮豔的顏色"
我用在EPSON EH-LS10000上, 用oppo-203 HDR->DV 輸出接 HDFury VERTEX2, 因為LS10000和HD92一樣為SDR投影機,但出來的DV顏色很淡(轉HDR也是一樣), 想請教是不是VERTEX2不能像Vrroom或DIVA一樣,只能適用只有HDR的投影機

DV或HDR輸出

DV或HDR輸出

SDR輸出

SDR輸出
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2024-4-21 19:23:29 | 顯示全部樓層
tadiwang 發表於 2023-11-17 09:26 AM
請問版主,您下面的這段話
"我因為當時使用Optoma HD92這台1080P SDR的LED投影機,極需要能將4K HDR/DV降轉 ...

如果是SDR投影機,就要設定為SDR模式輸出,你那台我會選4K 60 444 BT2020 7.1
