Touch Taiwan 2023：Micro LED乘風而起

精研編輯部

Touch Taiwan 2023於4月19日至21日在台北南港展覽館登場，Micro LED領域擴展至車載顯示、AR/VR、手錶等穿戴式裝置上，具備更輕薄、更高亮度、功耗低、體積小等優點，主要參展廠商包含富採集團領軍旗下公司晶元光電、隆達電子、晶成半導體、元豐新科技及葳天科技共同展出，其他重量級參展商包括錼創、友達、群創、Kulicke & Soffa庫力索法、ASMPT先進太平洋、Shin-Etsu Chemical信越化學、Coherent科希倫、Stroke PAE斯托克、思坦、聚積等。Micro LED產業鏈的多年耕耘，良率與技術提升也帶動成本下降，預見Micro LED即將真正導入主流終端顯示市場！

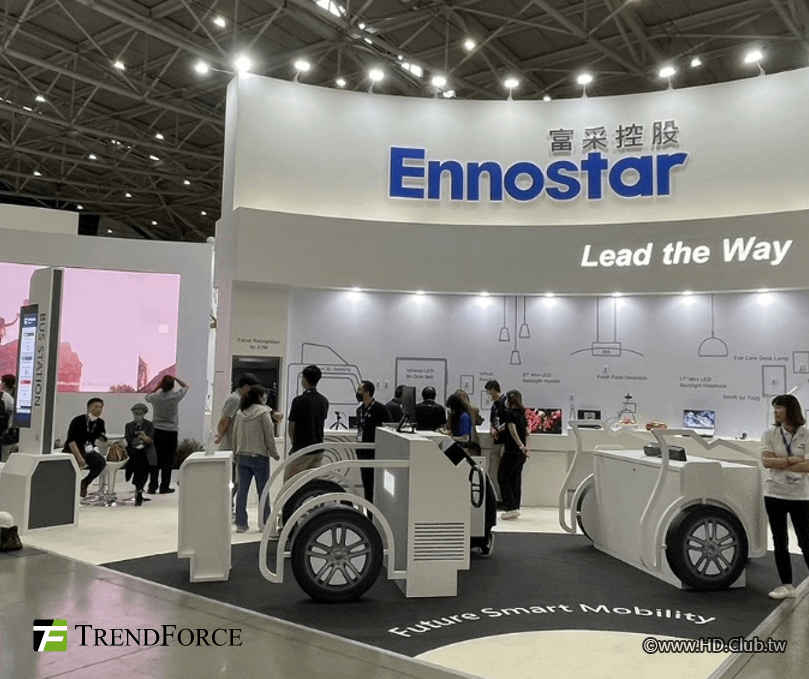

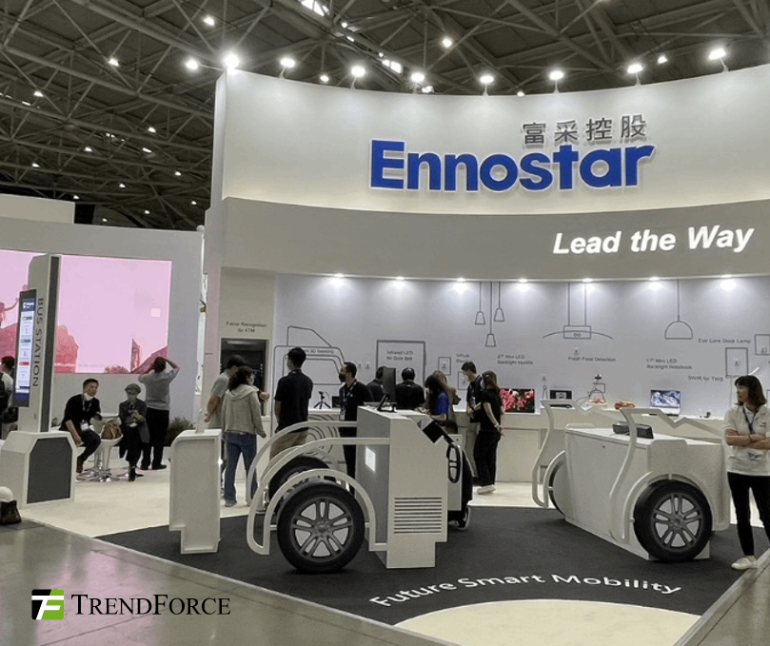

Ennostar富採

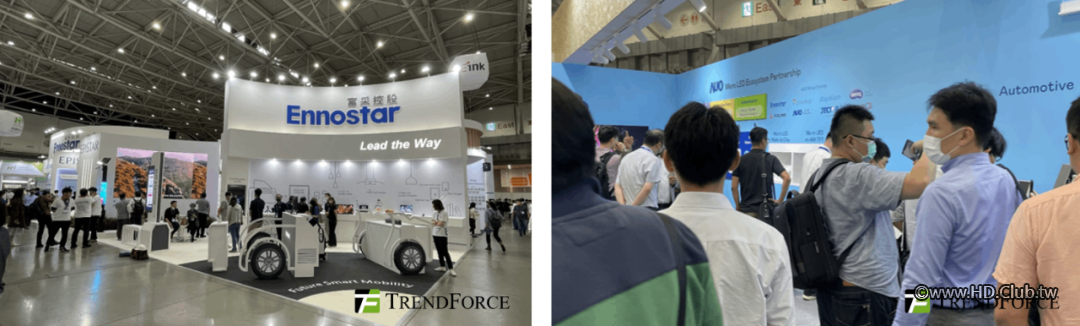

富採集合旗下子公司晶電(Epistar)、隆達(Lextar)、晶成半導體(Unikorn)、元豐新(Yenrich)、葳天科技 (Prolight)，以Micro LED、車用、感測為三大展示主軸。

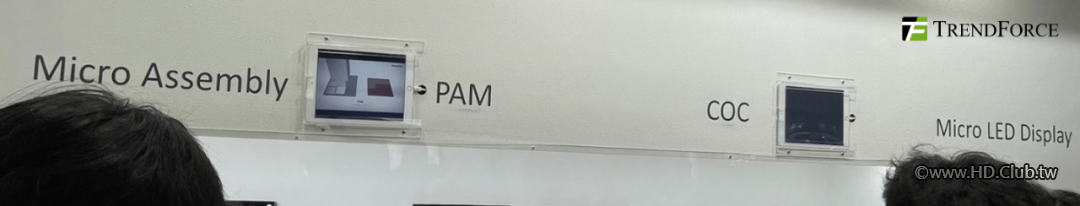

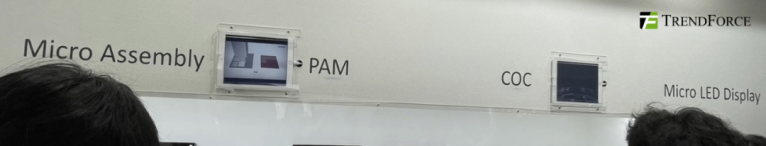

晶元光電以“Be Simple, Be Popularized”為終極目標，致力協助合作夥伴解決Micro LED應用的關鍵問題，讓技術更簡單且普及化。晶元光電為有效解決巨量轉移上的瓶頸，提出不同尺寸的暫存基板(COC) 及PAM等多元解決方案，降低客戶進入Micro LED顯示領域的難度與門坎，引領業界實現Micro LED更多的可能性。PAM代表間距調整模組(Pitch Adjustment Module)，提供不同間距的數組轉移服務。


晶成半導體聚焦Micro LED顯示代工服務，也在此次展會中首次展出與晶電、鴻海共同研發應用於擴增實境的0.12吋藍光Micro LED微顯示器，以3µm Micro LED搭配獨有的反射式光盾技術(Reflective Bank Technology) 達到200,000nits亮度、6,500ppi。

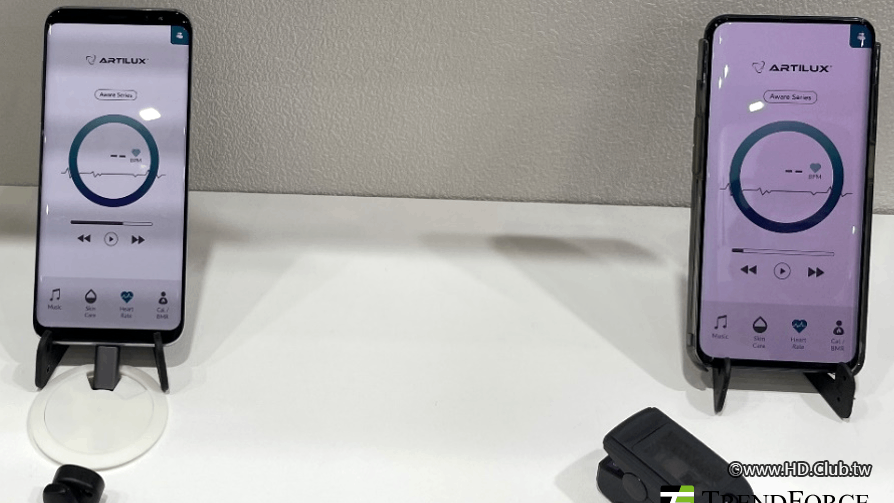

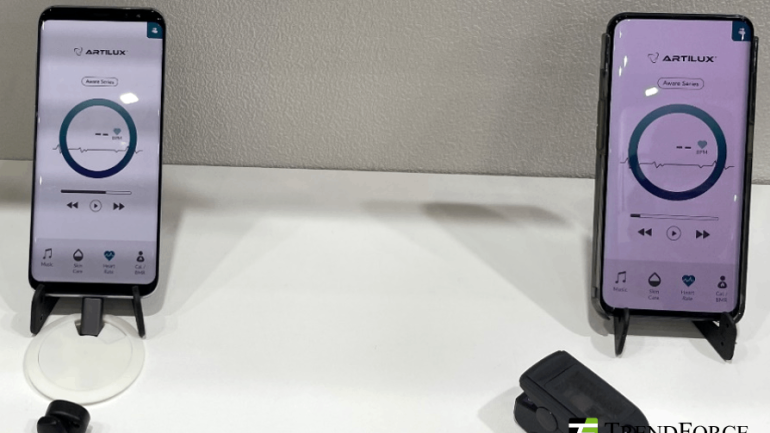

光程研創(Artilux) 同時亦和富採集團(Ennostar) 展出SWIR解決方案，應用於消費性TWS耳機及智慧手錶。採用富採SWIR LED與砷化鎵銦光電二極管(InGaAs PD) 為基礎，通過光程研創獨家技術將模擬前端(AFE) 和數字功能集成至單一芯片，以實現輕巧且具經濟高效的超廣譜光學感測解決方案，且兼具音樂啟動、皮膚水分油脂(Skin Moisture/ Oil)、 心率(Heart Rate) 與卡路里/基礎代謝率(Cal./BMR) 檢測，目前正積極送樣品牌廠商。


PlayNitride錼創

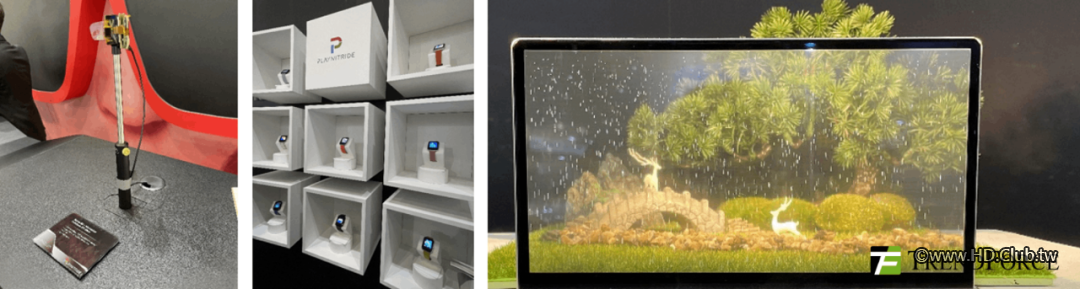

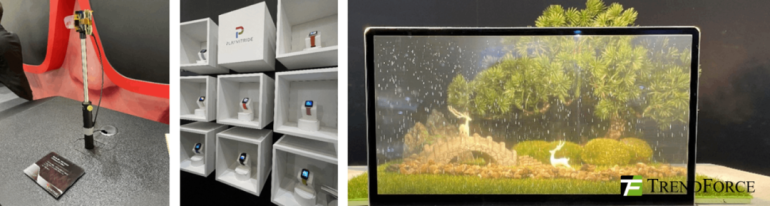

錼創展出三大Micro LED 產品，應用包含顯示屏/電視、擴增實境、手錶與透明顯示，以沉浸藝術的展示方式帶給大家全新的體驗感受。擴增實境：光學設計後的擴增實境眼鏡，充分展現Micro LED輕薄、高分辨率與高亮度的特色，產品已成功送樣品牌客戶。除此之外，現場展出八款1.39吋手錶，採用RGB LED與藍光LED搭配QD兩種方案。9.38吋透明顯示屏搭配觸控功能，其產品亮度高達3,000 nits、穿透率達>65%。


AUO友達

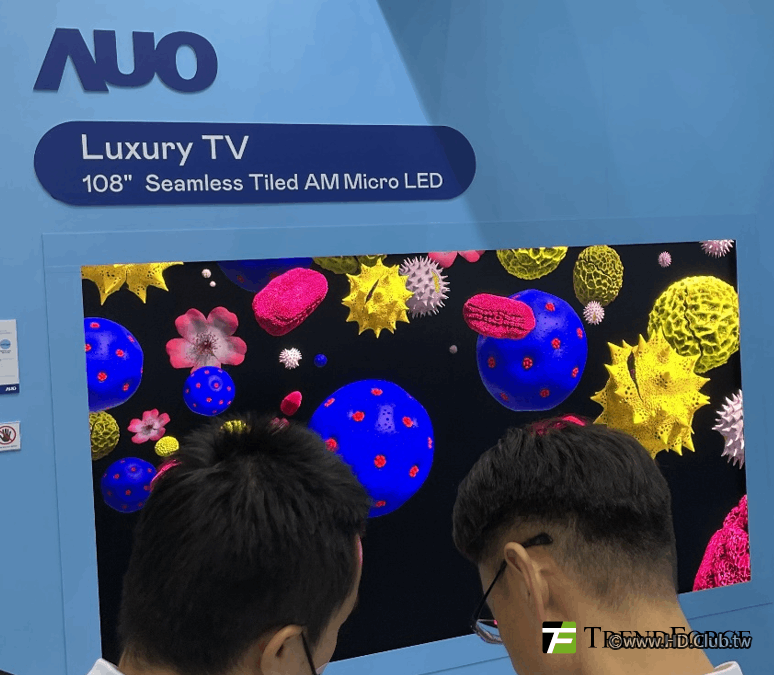

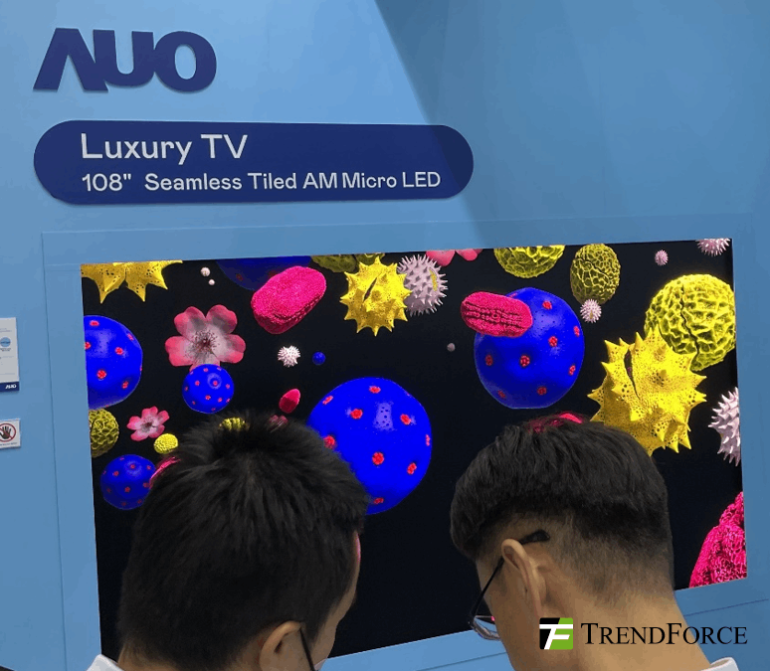

隨著三星積極發展主動驅動Micro LED The Wall，做為LTPS供貨商的友達本次更順利展出108吋P0.625 Micro LED電視/顯示屏，產品具有三大特色：

一、友達領先業界的先進抗反光技術(ART)，採用獨特的表面結構，即使在光源強烈的環境下，也能減少直接眩光，維持卓越的影像質量。顯示器的表面設計降低了環境光的干擾，有助於呈現真實的色調、飽和度和對比度，達到與OLED技術相同的純黑顯示效果。

二、最大亮度可達到2,000 nits，廣泛適用於高亮環境之中。

三、通過多片LPTS拼接方式達到理想尺寸，具有無限想像應用市場。除此之外，從現場觀賞紅色與綠色色彩顯示均勻性高。隨著產品穩定性逐步提升，主動驅動Micro LED 顯示將在≤P1.0超小間距顯示屏中大放異彩。

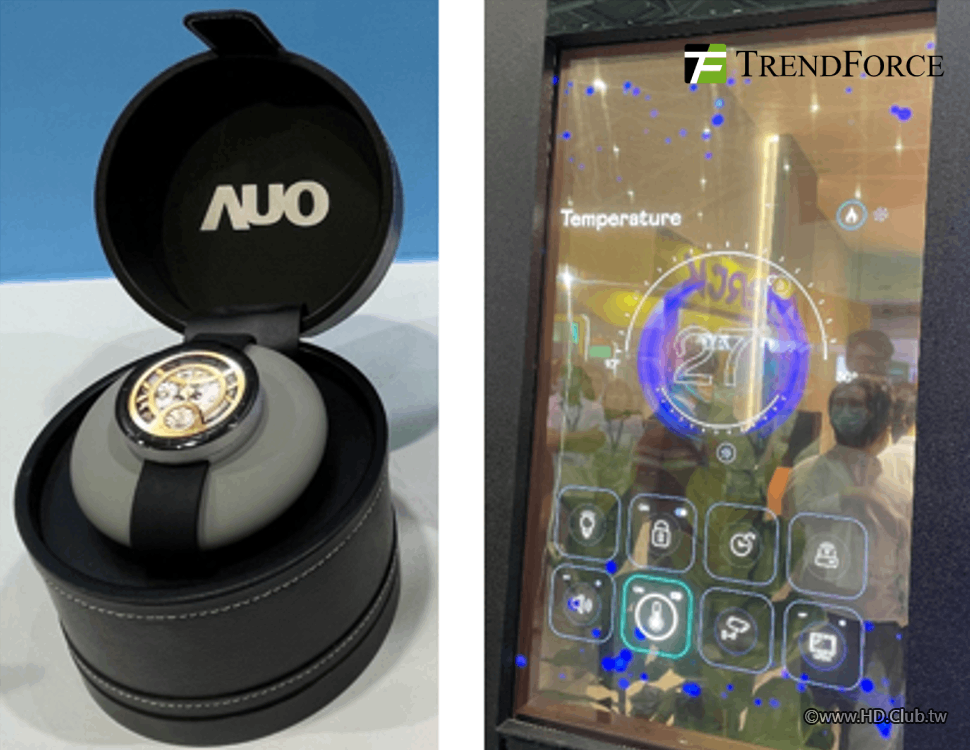

友達推出1.39吋Micro LED手錶，以正圓形外觀搭配326 ppi像素密度，維持色彩飽和與高對比度特性，改善大視角色偏與高亮度顯示的壽命問題，以滿足戶外艷陽下顯示清晰訊息的要求。

透明顯示屏也可以做為訊息呈現，相當適合應用於智慧零售百貨空間，移動工具(汽車, 地鐵, 船舶等) 窗戶顯示功能。友達Micro LED透明屏已成功導入市場，今年推出60吋透明顯示，主打零售百貨空間及移動工具，除此之外應用也包含抬頭顯示器與車用顯示應用於未來智慧汽車，為先進駕駛輔助系統(ADAS)、無人駕駛(Autonomous Vehicle) 與共享汽車(Car Sharing) 開創移動(Mobility) 與通訊(Communication) 結合的新世紀。


考慮駕駛需求，友達運用具備高亮度、高對比度、廣色域、反應速度快等特點的Micro LED技術，融入異型、曲面、可撓式、觸覺回饋等智慧座艙一體化車用顯示器解決方案，全面升級駕駛的使用體驗。


Innolux群創

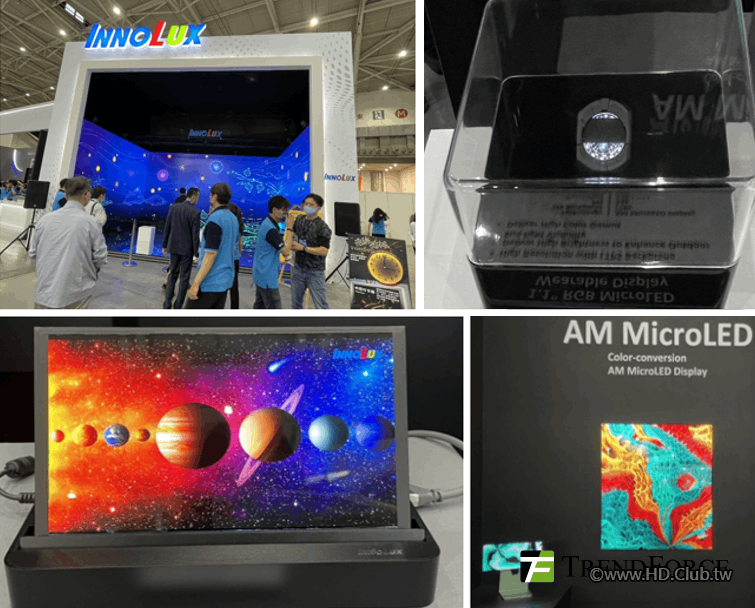

群創以色轉換Micro LED無縫拼接技術，實現P0.6超小間距顯示屏/電視，細膩的畫質更是展現數字藝術的最佳方案。


除此之外，群創成功展示1.1吋Micro LED穿戴顯示手錶，其超高338ppi 畫素密度、高分辨率、低功耗等優異功能，無論於戶外艷陽下能見度或室內色彩生動畫面，均能帶給使用者煥然一新的高清細膩視覺體驗。

Kulicke & Soffa庫力索法

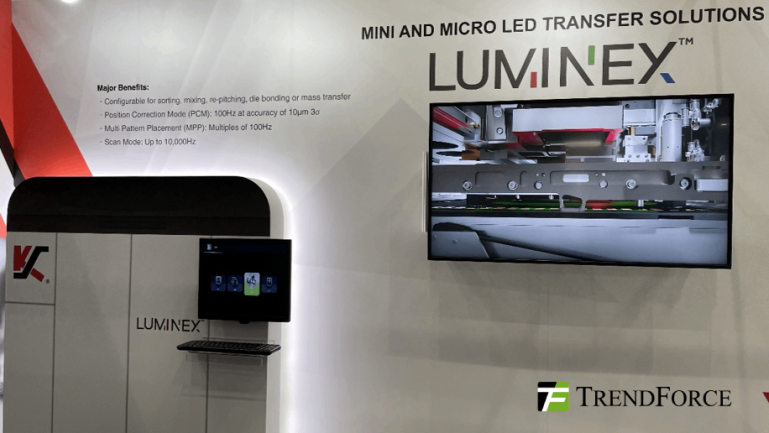

Kulicke&Soffa(K&S)分享Micro/Mini LED巨量轉移解決方案LUMINEX，使用激光推送(Punch) 方式，將激光穿過透明載板，對DRL (介於玻璃載板和Micro LED 之間) 進行激化，使其高速氣化，在反應層形成氣泡，將Micro/Mini LED晶片推送至DCM 上(DCM 為置於目標載板上的材料)。依LED晶片尺寸、膠材(Tape Material) 、產品間距(Pitch) 等決定LUMINEX速度，轉移速度100Hz下精準度為10μm @3σ。值得注意的是，激光反應膜膨脹時一旦超過LED尺寸，可能影響相鄰LED甚至使另一顆LED掉下來，所以如何設計激光技術上，膜可說是技術關鍵，目前這項技術已經穩定成熟並驗證在Micro/Mini LED上。

相較於激光轉移，轉印轉移(Stamp Transfer) 所使用的暫時性矽膠黏著材(PDMS) 開模的時間/成本較高。同時，面對良裸晶粒(Known Good Die; KGD) 需求，LUMINEX可彈性選擇轉移目標，並與其他激光轉移方式不同，可應用於不同尺寸與不同間距，無需增加光罩成本。


ASMPT先進太平洋

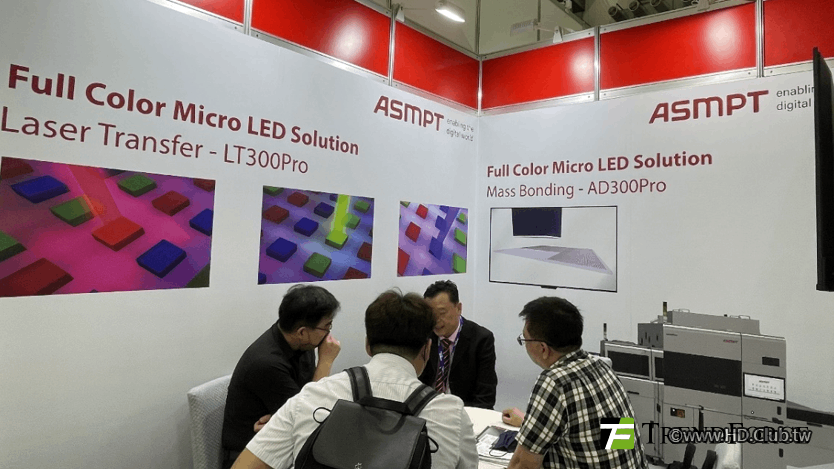

因應Micro LED市場需求，ASMPT先進太平洋推出激光轉移設備——LT300Pro與激光接合(Laser Bonding)設備AD300Pro。產出速率(UPH)視客戶晶片尺寸、接合設備尺寸(Bonder Size)與膠材(Tape Materials) 而定。


Shin-Etsu Chemical信越化學

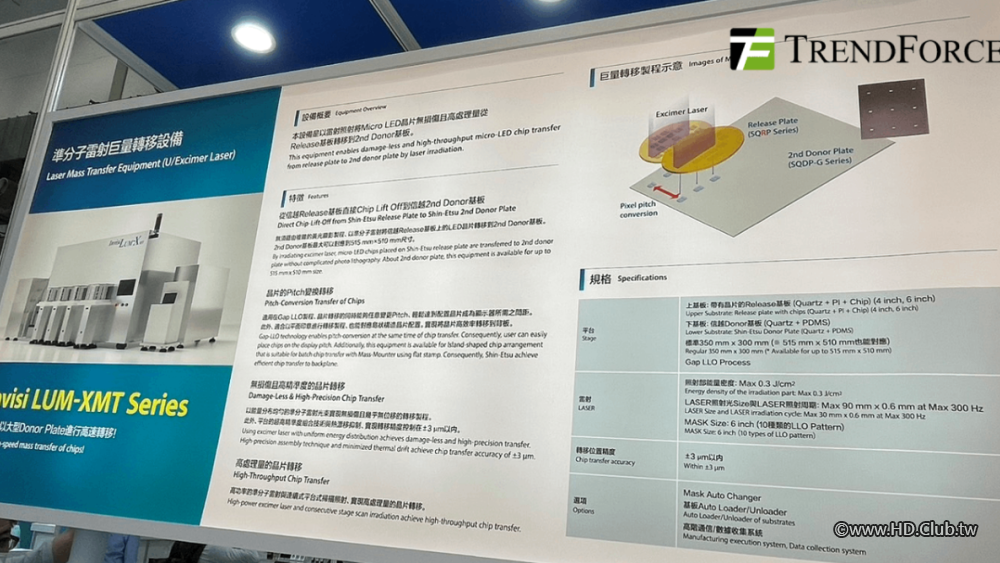

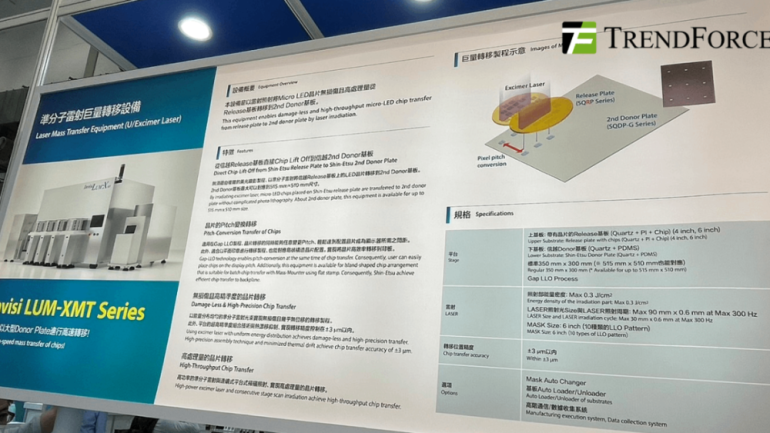

信越化學(Shin-Etsu Chemical)結合集團內資源信越工學(Shin-Etsu Engineering)，採用準分子激光，推出激光剝離(Laser Lift-off)、激光轉移設備(Laser Transfer)，激光修補(Laser Repair and Trimming)，據了解，轉移速度(UPH) 高且不會損傷晶片。目前轉移設備可對應小尺寸晶片，且設備精準度約為±3μm。產出速率(UPH)視客戶晶片尺寸、接合設備尺寸(Bonder Size)與膠材(Materials)而定。


Coherent科希倫

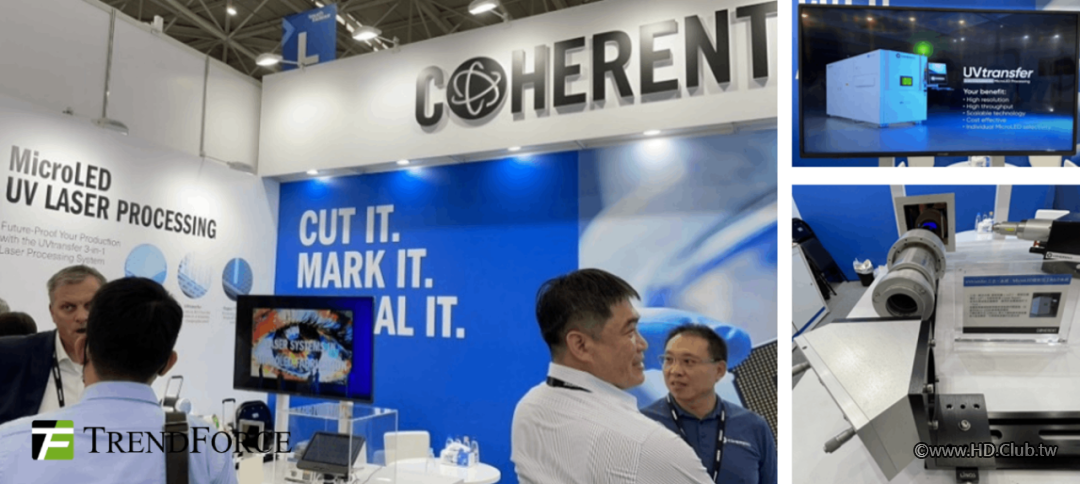

Coherent推出UVtransfer三合一系統——Micro LED激光加工R&D系統，以三合一解決方案提供激光剝離(Laser Lift-Off)、激光巨量轉移(Laser Transfer) 和激光修復(Laser Repair)。該設備使用248nm DUV準分子激光之面光源提供高能量應用於大面積轉移，為客戶提供高生產速率(UPH)；並以高精度同軸視覺控制對準中間基板的晶粒移載到最終基板的位置，以確保Micro LED最高精度轉移。


Stroke PAE斯托克

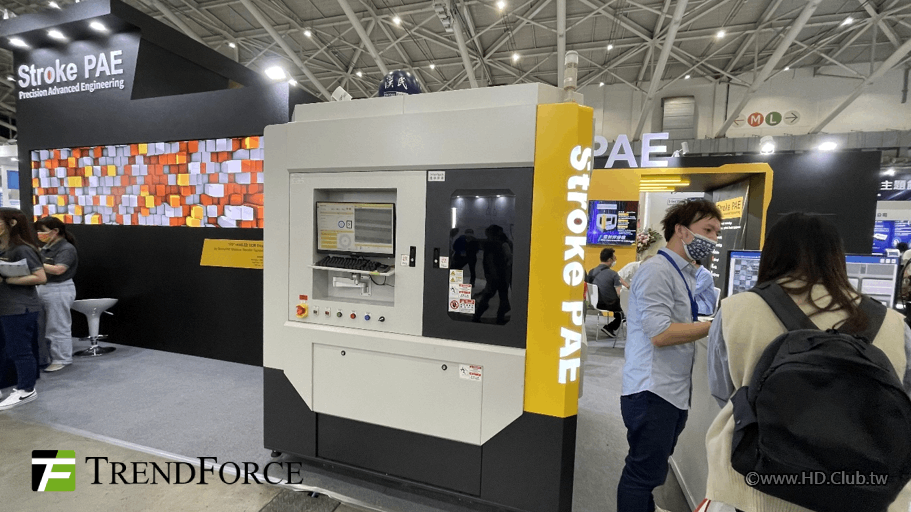

斯托克(Stroke PAE)在Touch Taiwan 2023展會上推出激光焊接機Model no. NCB-series。相較以往需要暫存基板(Carrier)才能返修的方式，NCB-series結合激光解焊(Laser Debonding)、點錫(Solder Paste Dispensing)以及激光修補(Laser Repair)等多項功能，能更有效地對Micro/Mini LED單顆壞晶(Dead Pixel) 進行返修。

Mini LED：支持各式Mini LED晶粒尺寸，精度約為±10μm，單顆晶粒返修(解焊+修補)時間約為10s。

Micro LED：可支持最小的晶粒尺寸<15x30μm，精度可達±3μm，單顆晶粒返修(解焊+修補) 時間約為12s。


Sitan思坦

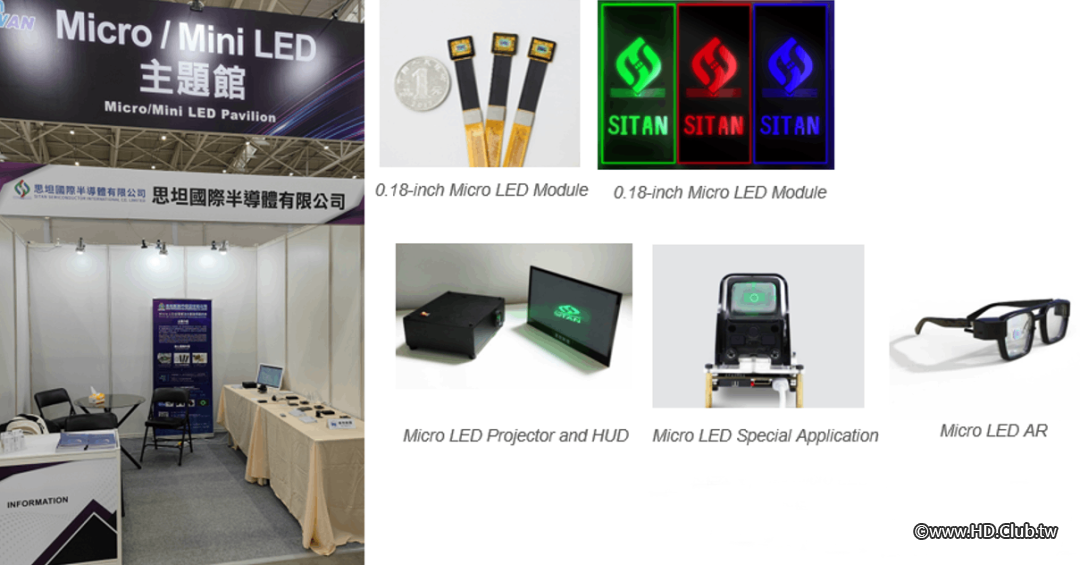

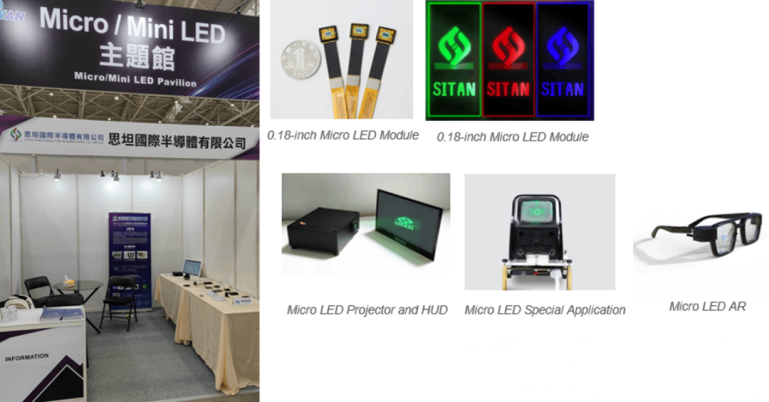

思坦現場展出0.18吋Micro LED單屏全彩微顯示模塊，由Micro LED晶片和CMOS鍵合而成，通過量子點色轉換技術實現全彩顯示，亮度可達100,000nits，3,500ppi。

單屏全彩Micro LED顯示模組搭配數組光波導，打破了現有擴增實境眼鏡單色顯示的局限，可視角度提升近45%，入眼亮度600nits，Micro LED 單屏全彩擴增實境眼鏡的顯示亮度可以達到100,000nits。眼鏡的體積、功耗和重量接近於單色擴增實境眼鏡，提升用戶佩戴舒適度與視覺體驗。


Macroblock聚積

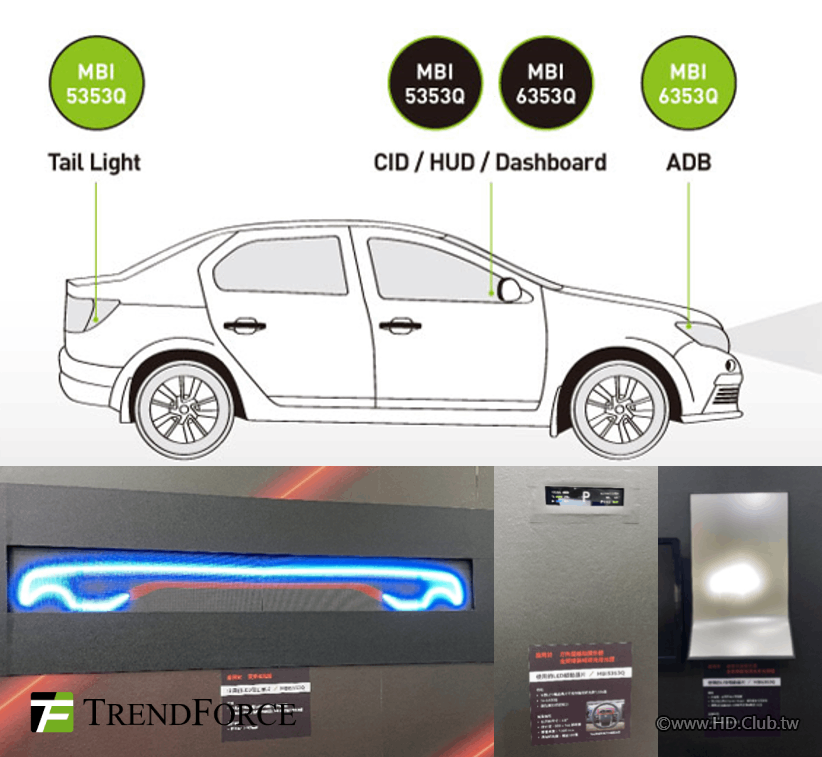

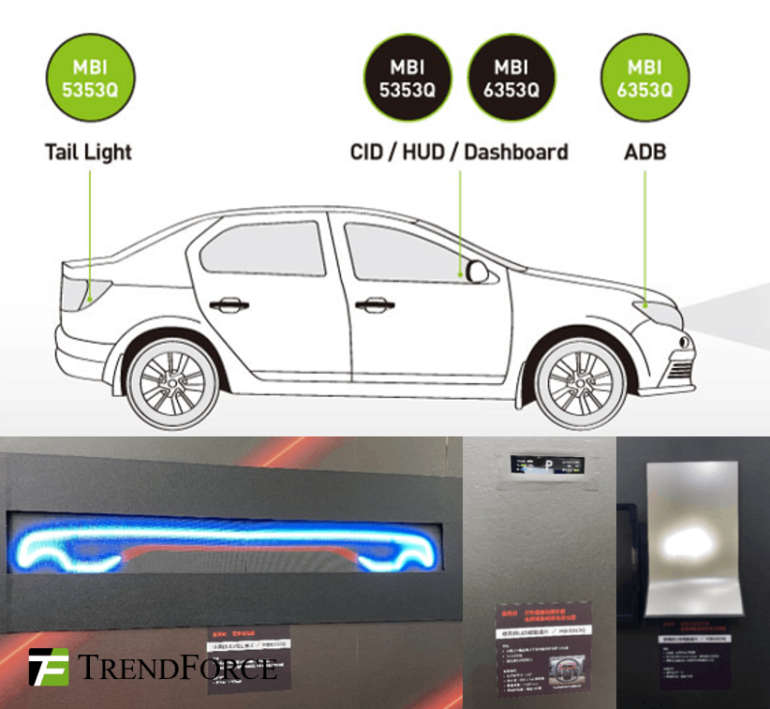

面對蓬勃發展的全球電動車/智慧座艙市場，聚積將原有產品線的成熟技術靈活帶入，奔赴電動車/智慧座艙大未來。

自適應性頭燈(ADB)：MBI6353Q具備48通道、4行掃設計，最高可驅動100mA和承受24V電壓，通過單燈點串接多顆LED來提高亮度，亦可並聯信道來增加驅動電流；MBI6353Q所具備的多像素、大電流、高亮度特點，符合車燈設計需求。

貫穿式尾燈/Mini LED尾燈：貫穿式尾燈將傳統尾燈或是中央第三煞車燈設計成條狀或狹長型態，通過增加發光面積而達到視覺延伸，夜晚點亮之後的辨識度也更好。現場展示的LED顯示模組採用MBI5353Q即可作為Mini LED照明使用外，當車輛靜止時，燈具由照明轉為顯示功能來傳遞車輛相關訊息，如充電狀態等。

Mini LED/HDR車用顯示：鑲嵌在方向盤上以提供駕駛人行車訊息的輔助顯示器，其背光模組使用聚積驅動晶片MBI5353Q，16-bit灰階以及分區調光所帶來的對比效果，可為小尺寸顯示器帶來精細影像；只需一顆驅動晶片即可控制調光區域高達1,536區。曲面中控顯示器全矩陣區域調光背光源內建驅動MBI6353Q，其創新的混合調光技術(Hybrid Mode)，提升畫面低灰表現，即使在昏暗光線下，顯示器上的訊息依舊能夠被清晰呈現。


原文出處:https://mp.weixin.qq.com/s/nWD-5GOG98J1QNeI4GZPIg
