[XF]939 升級餘光 ASROCK 939A785GMH簡測

wingphoenix

939腳位的CPU，已經算是AMD K8架構的曾祖父級的CPU腳位(AM2、AM2+、AM3)，
785G晶片組是目前AMD晶片組市場最夯的產品，各家主機版廠也陸續推出不同版本主機板以因應市場需求，
搶攻各位玩家口袋中的小朋友，各家主機板產品各有特色將會帶給消費者需多許多不同的選擇，
不過ASROCK向來以推出許多與眾不同的產品出名，當然之前有許多產品是台灣買不到的逸品，
不過近來ASROCK調整市場策略之後，台灣的代理商順勢引進，ASROCK的產品有著不遜於大廠的效能表現，
產品價位一能有效保持與大廠的價位區間，使產品的CP值都還不錯，
在939的CPU腳位推出785G的產品，提供939 CPU使用者一次小升級的機會，畢竟以X2 3800+以上的CPU效能來說，
以當HTPC或是2號機的效能來說還是相當足夠的，當然785G晶片組的特色當然不僅於此，支援HD硬解、
支援PCI-E 2.0及支援ATI HYBRID CROSSFIRE等是之前的939腳位時代晶片組所沒有的，
以下將帶領各位了解ASROCK在P55晶片組的入門產品P55 Pro的面貌及效能。


ASROCK 939A785GMH 外盒正面



屬於939腳位，記憶體控制器當然使用DDR之規格，可支援ATHLON FX及X2等939腳位CPU產品，
並採用ASROCK 新一代產品的設計，針對產品提供使用者最需要的功能及工具軟體，CPU供電處採用固態電容產品。

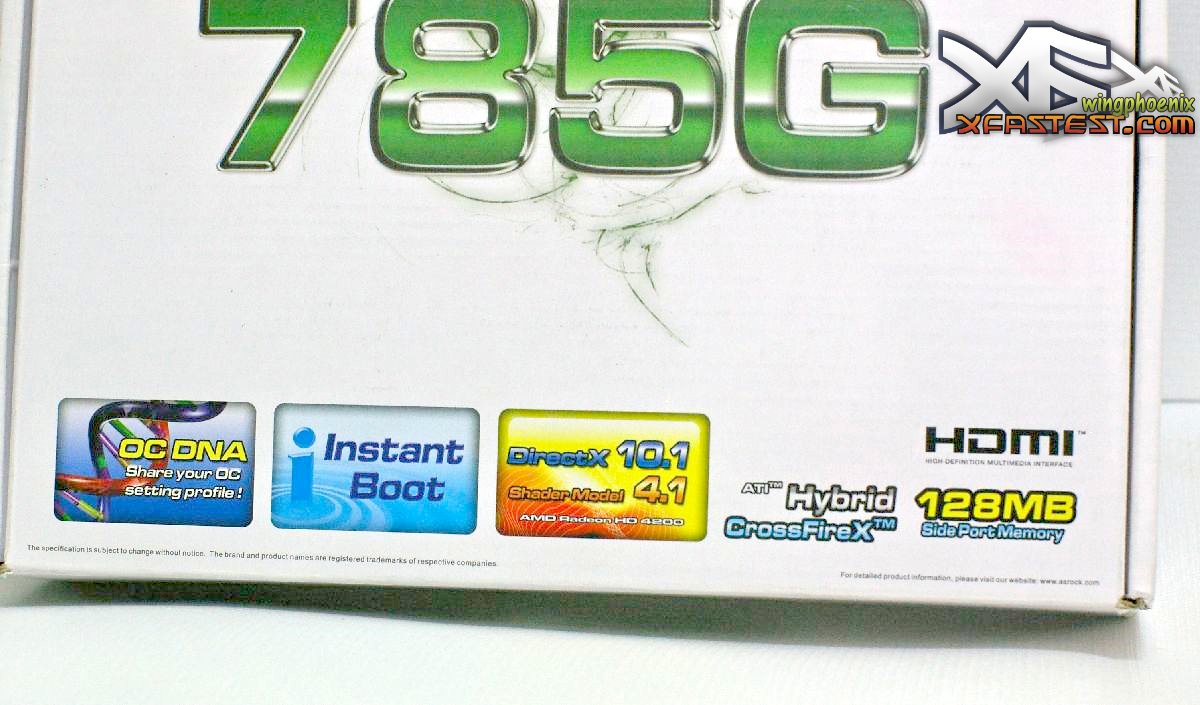

以區塊圖示這張主機板的特色及主打功能，諸如OC DNA、INSTANT BOOT、支援ATI HYBRID CROSSFIRE
及內建128M的SIDEPORT MEMORY等。

ASROCK 939A785GMH 主機板特點

採用最新785G晶片組，支援ATHLON FX及X2等939腳位CPU處理器，最夯的WINDOS7也已經READY，另外就是支援EUP功能。

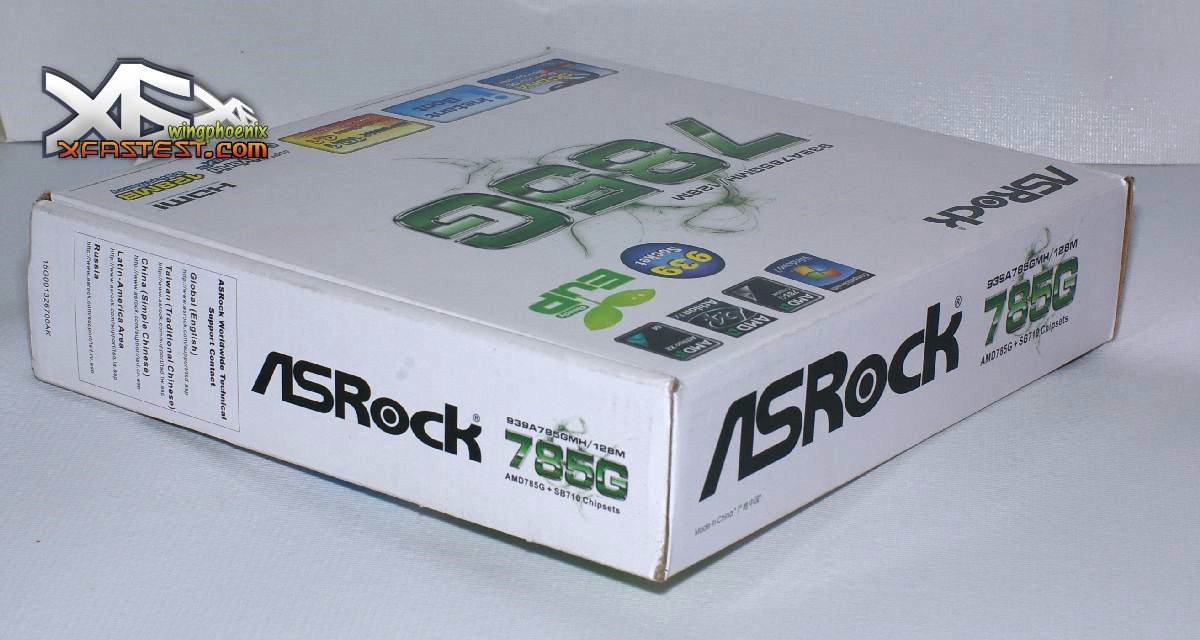

側面

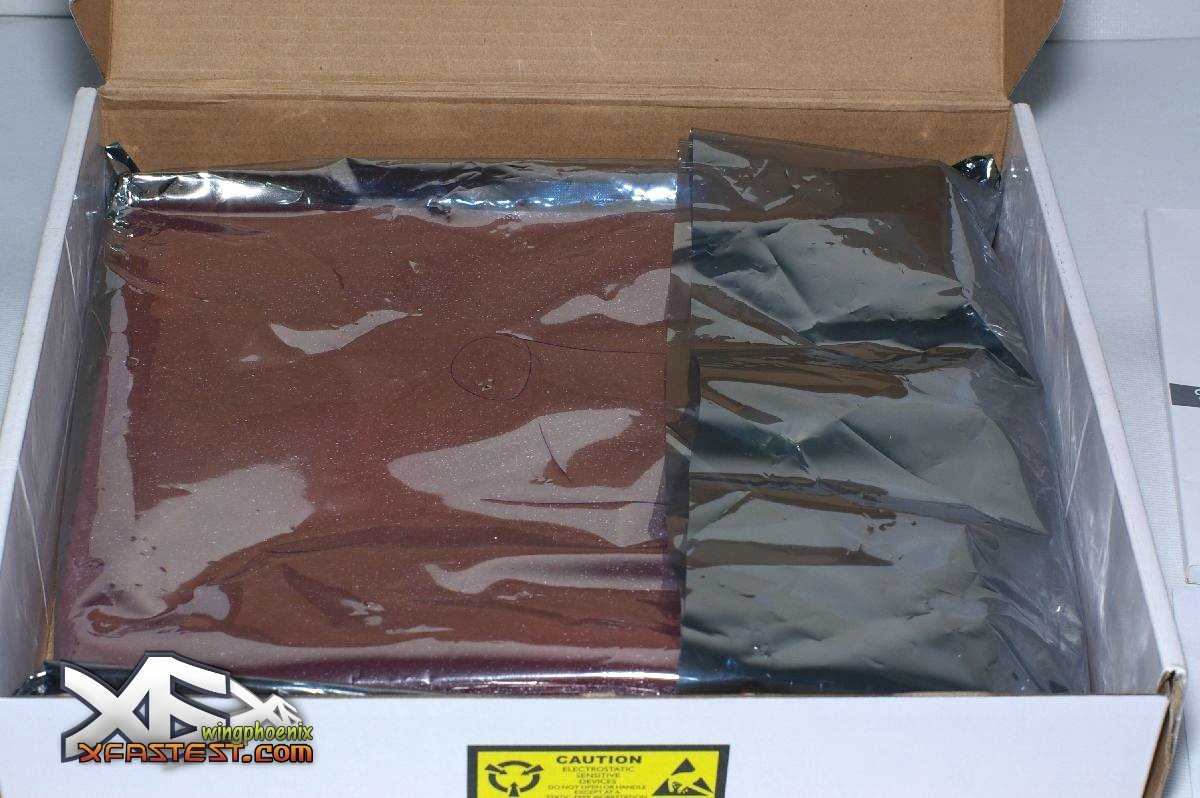

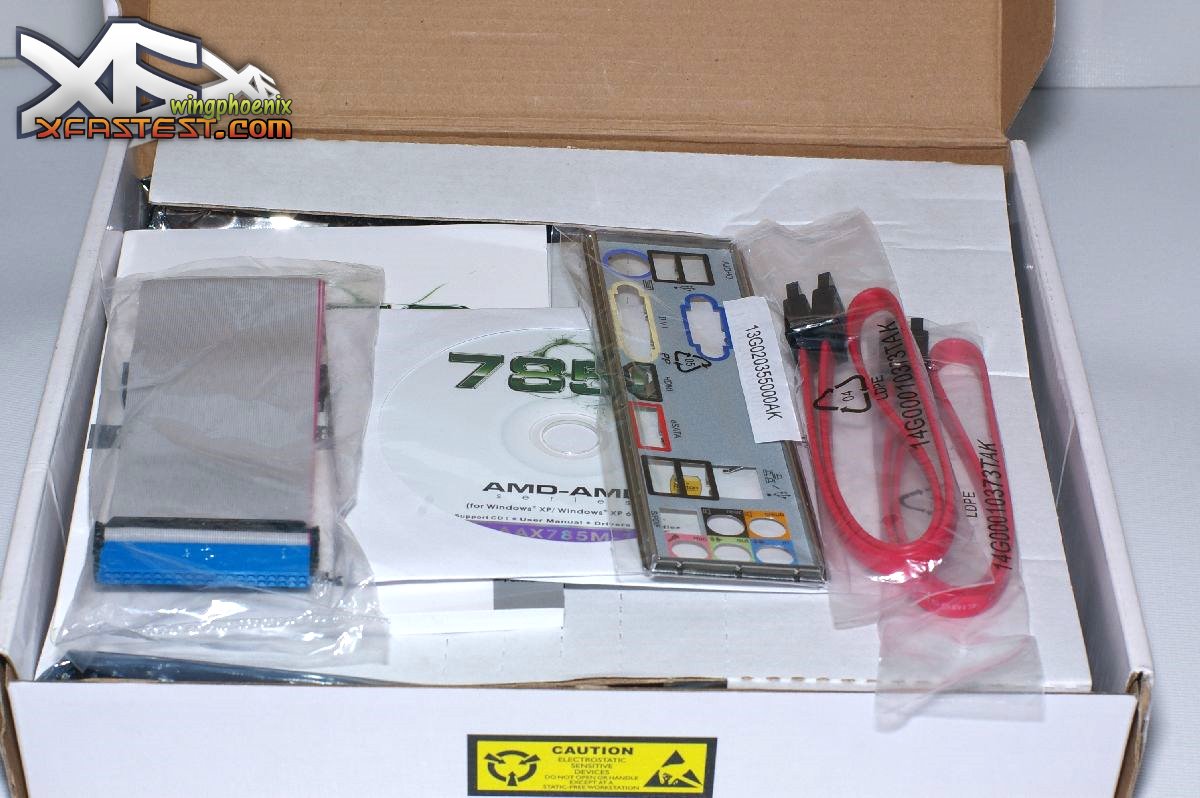

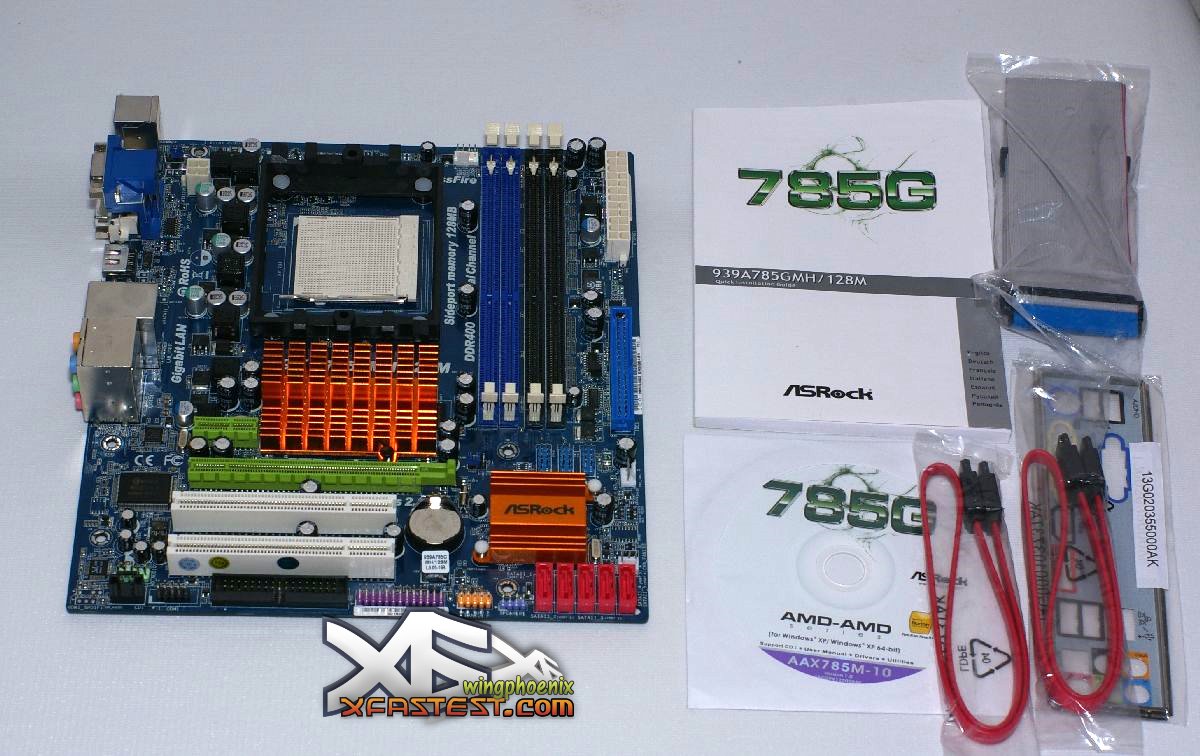

開盒及主機板配件





有驅動光碟、SATA排線、IDE及FLOPPY排線、IO檔板及英文說明書等。

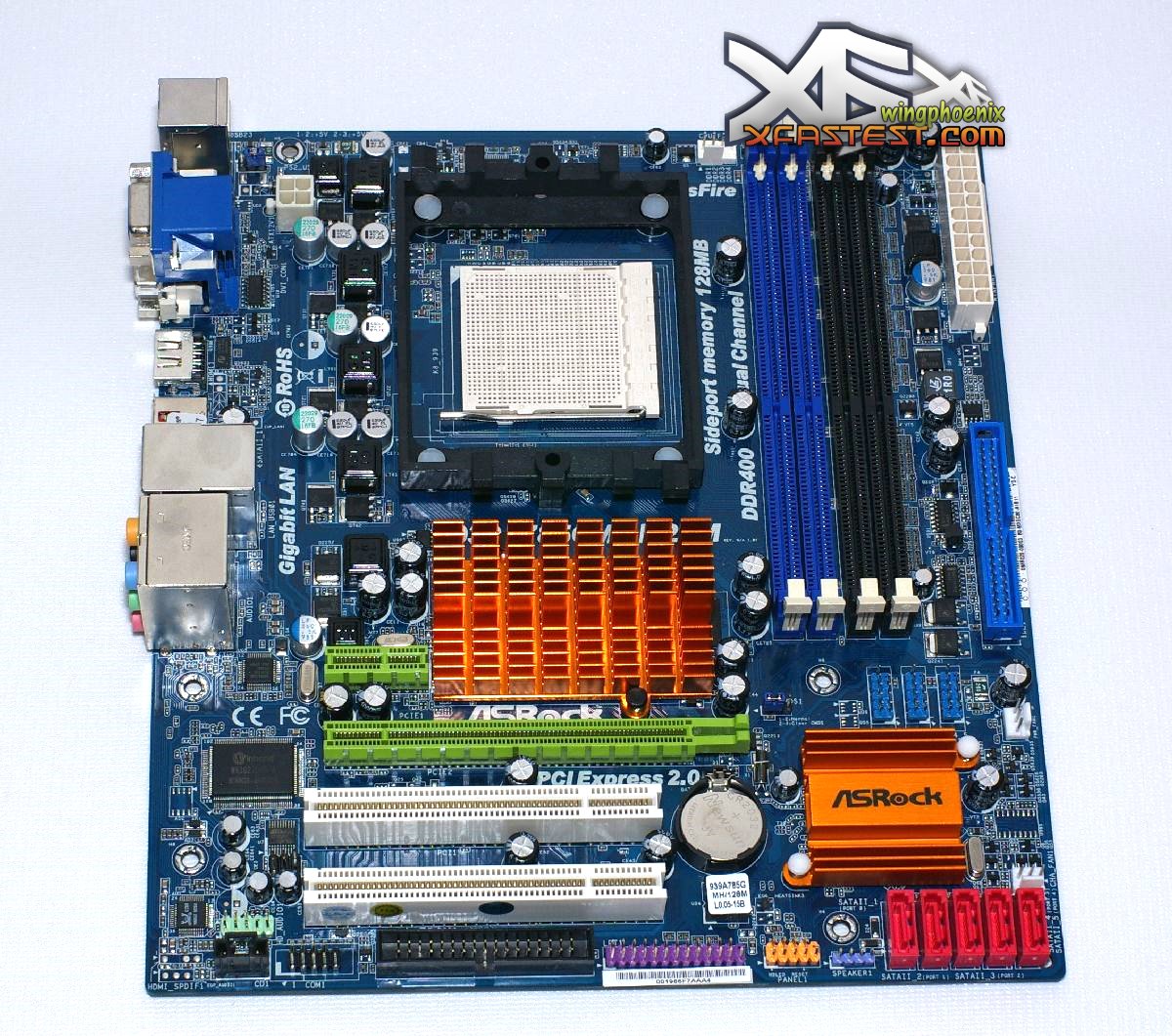

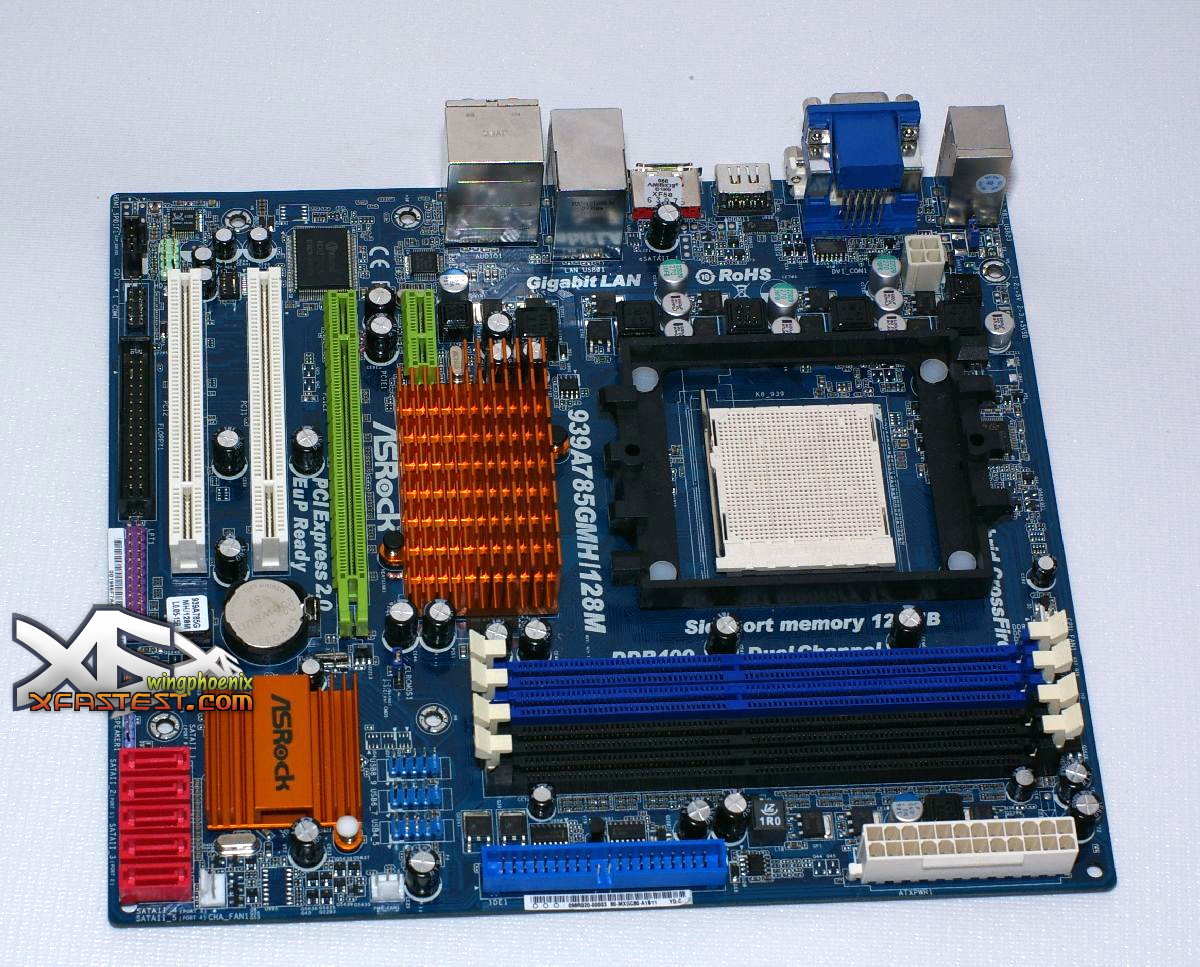

主機板正面



這張算是特規939主機板，主機板CPU側採用固態電容，其他則是使用電解電容，支援4DIMM的DDR模組，電源採24PIN輸入。
相較於其他廠牌全固態電容主機板，具有不同的用料考量，畢竟939腳位CPU主機板設計已提供主流用料給予使用者，
北橋晶片採用的散熱片面積蠻大，可有效將北橋的溫度控制在一定範圍之內，實測上北橋溫度也僅有溫溫的感覺，
MOS區未加上散熱片來控制工作溫度，CPU端使用4PIN輸入及3組風扇電源端子(1組PWM、2組小3PIN)，
主機板上提供5組SATA2及1組IDE，支援Hybrid Crossfire，此外整體配色也保有ASROCK製品之質感。

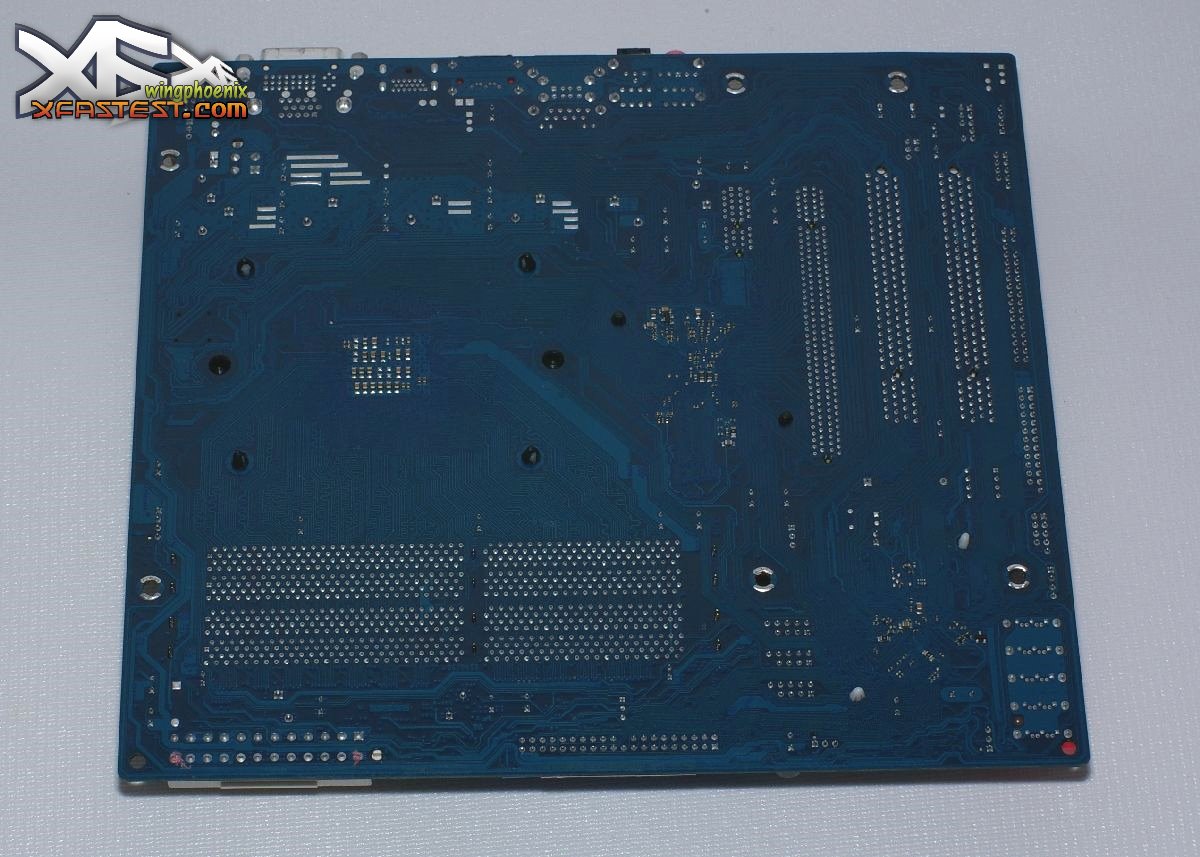

主機板背面

主機板CPU底板未使用防彎背板。

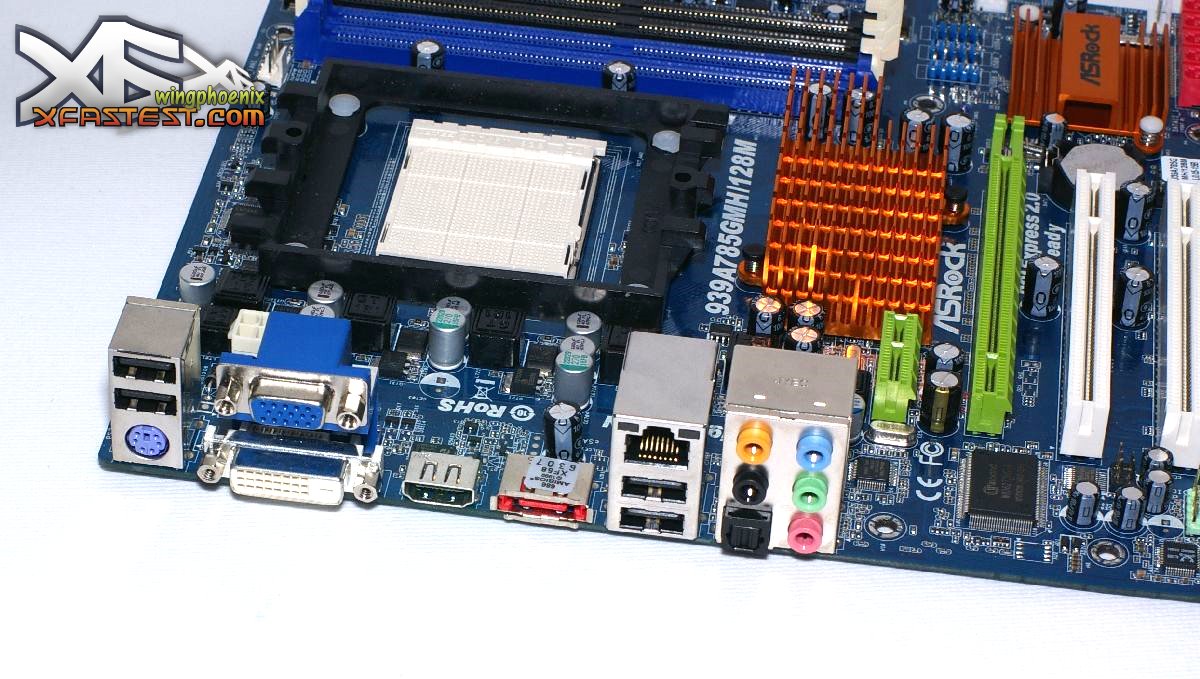

主機板IO區

如圖，有1組PS2鍵盤1、1組ESATA、1組HDMI、1組DVI、1組D-SUB、1組Gb級網路、4組USB2.0、1組光纖及音效輸出端子。

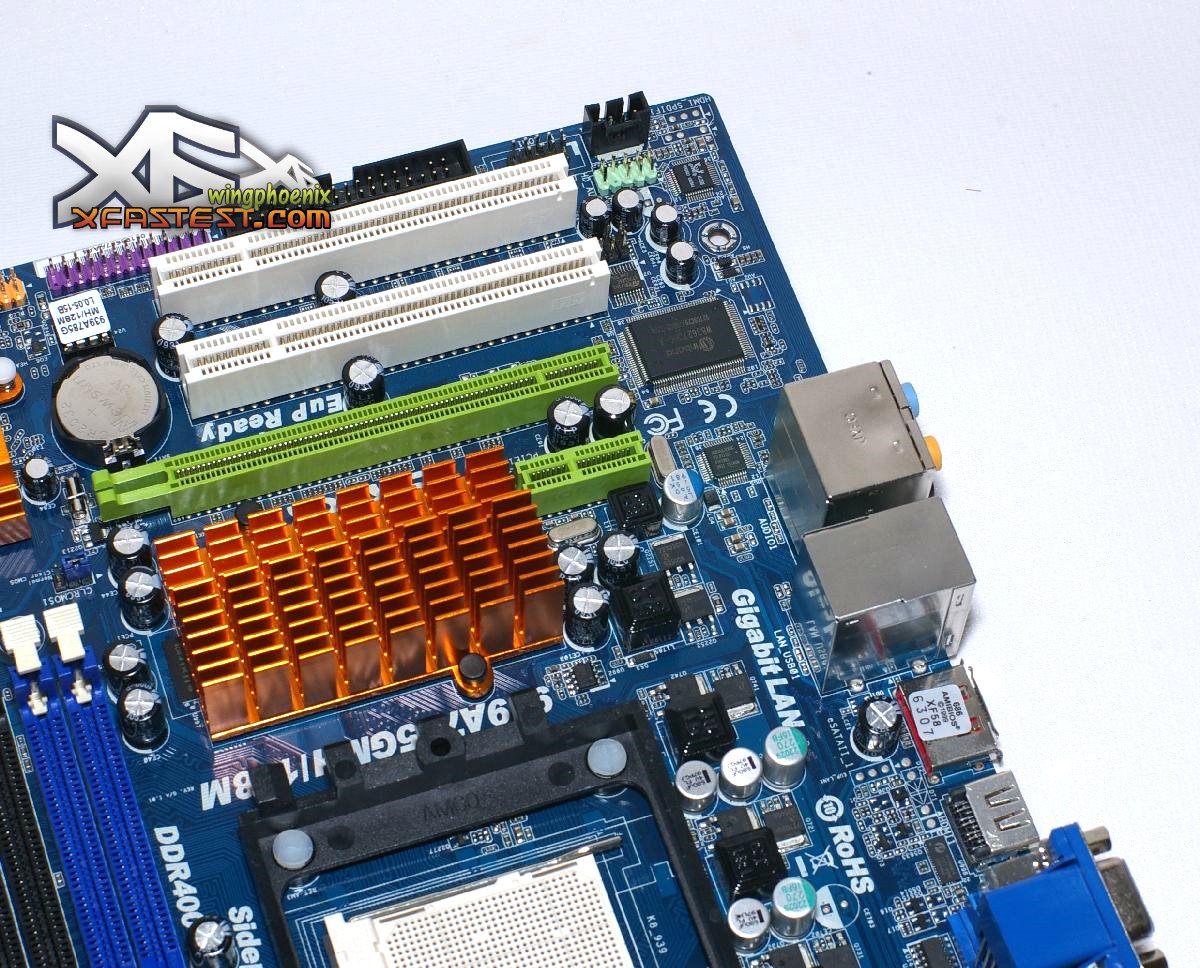

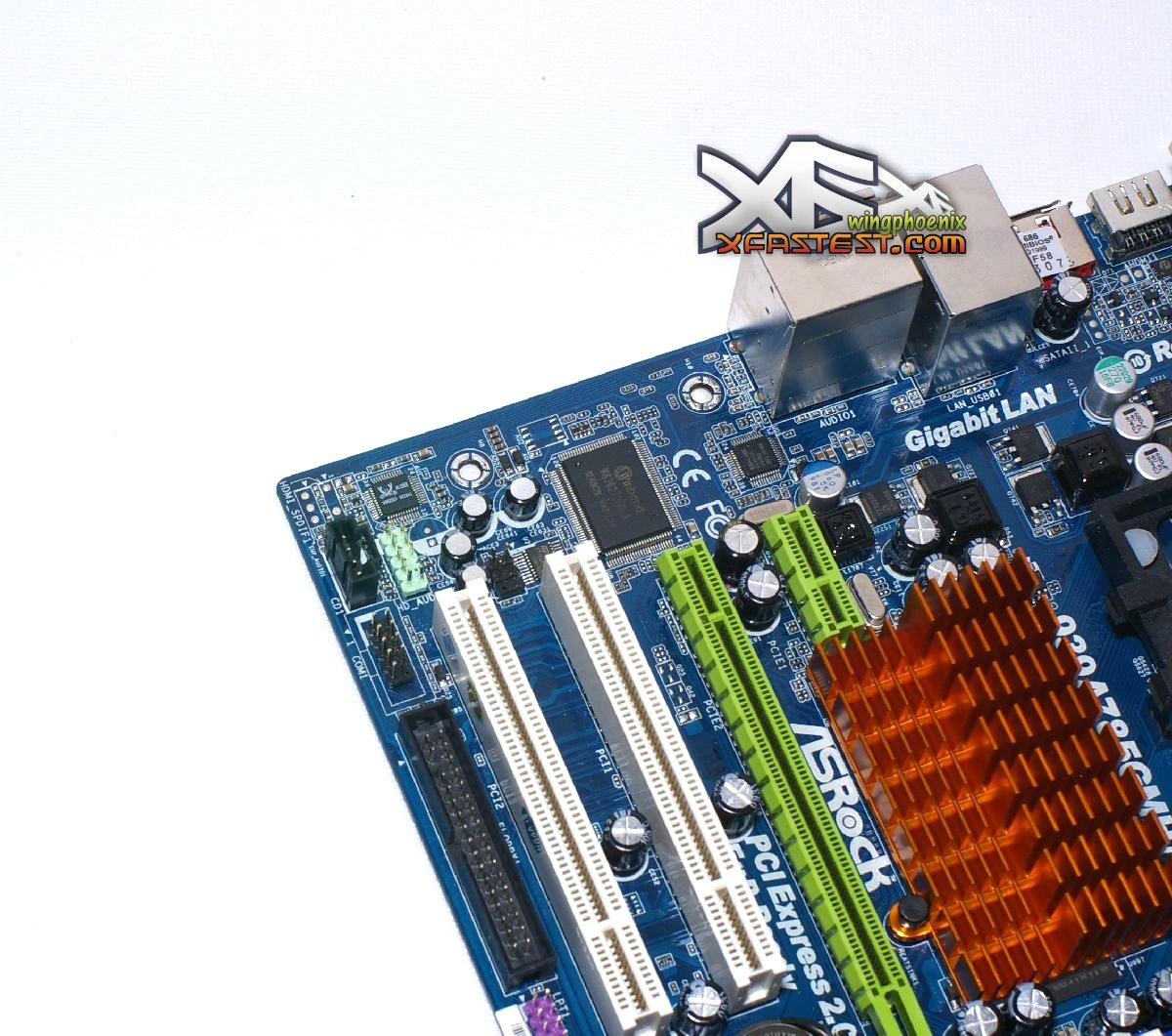

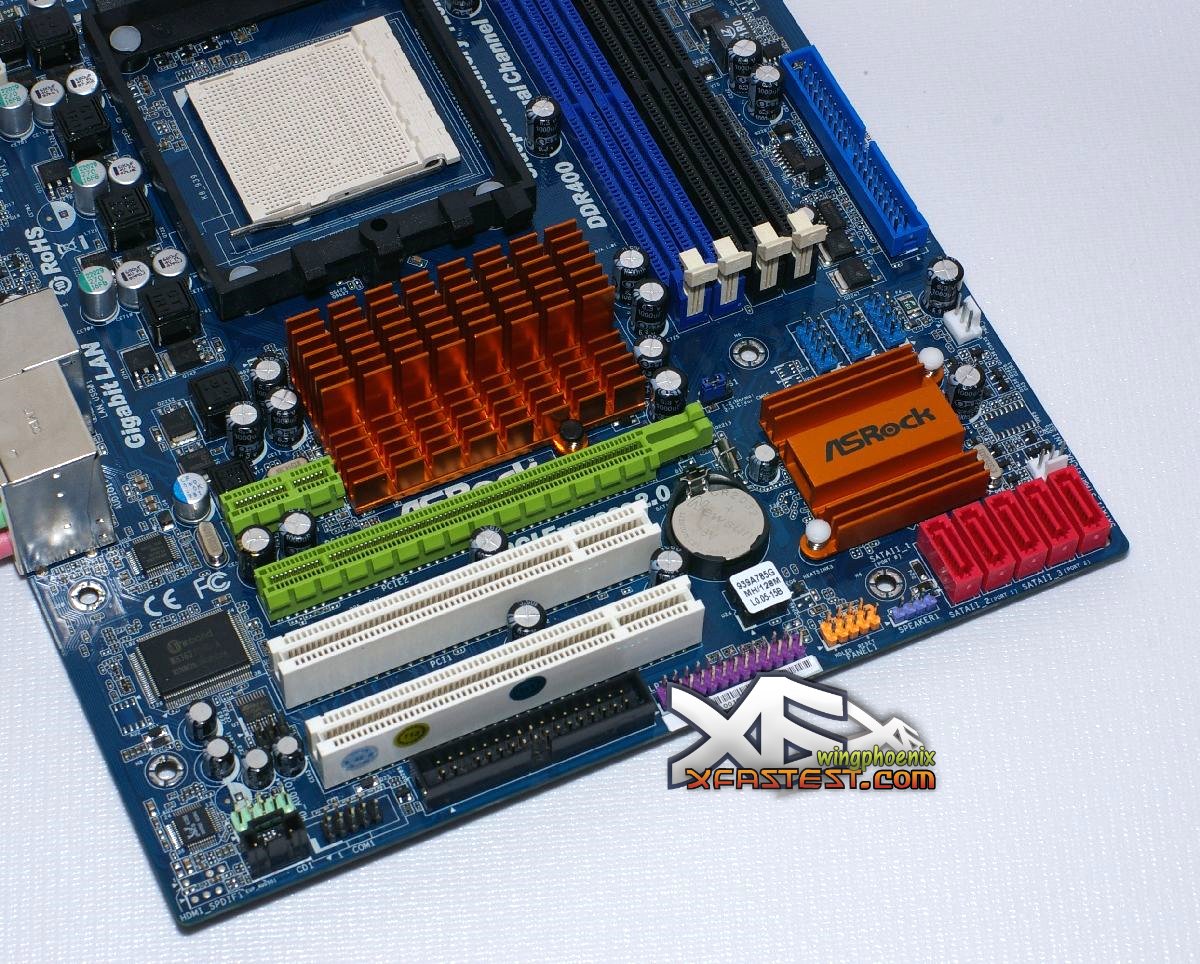

主機板介面卡區

提供1組PCI-E 16X插槽、1組PCI-E 1X、2組PCI，配置對M-ATX使用者來說相當傳統，擴充能力算OK。
PCI-E x16插槽採用無卡榫設計，安裝及移除顯示卡時相當簡便，但可能有固定能力較差之疑慮。

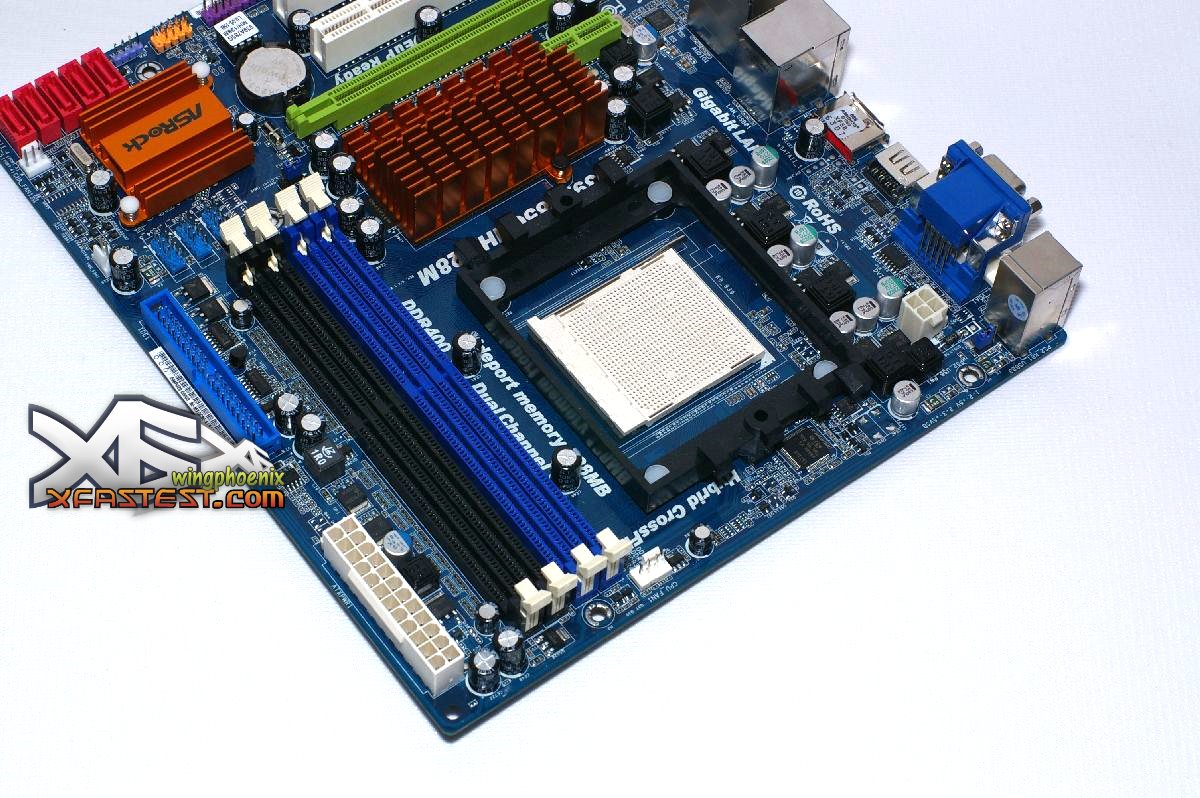

主機板內接裝置區

提供5組SATA、1組IDE、USB可擴充至10組。

網路晶片

網路晶片採用Realtek RTL8111DL。

主機板音效及環控晶片

音效晶片採用REALTEK的ALC888、時脈產生晶片採用ICS產品、環控晶片採用華邦產品。

wingphoenix

上機實測

測試環境
CPU：AMD ATHLON 3200+
RAM：DDR400 512M*2
MB：ASROCK 939A785GMH/128M
VGA：HD4200
HD：WD 160GAAJS
POWER：核電廠 850W
COOLING：空冷
作業系統:WIN7 X64


BIOS的相關圖片

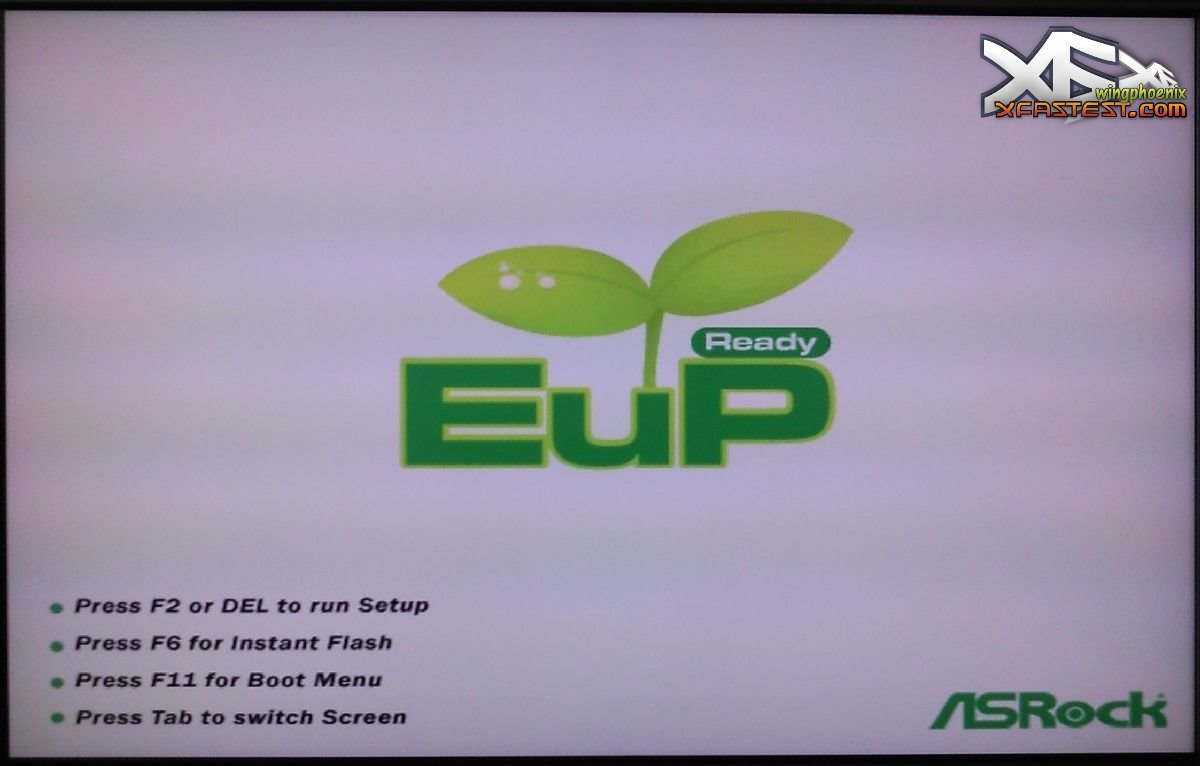

開機畫面

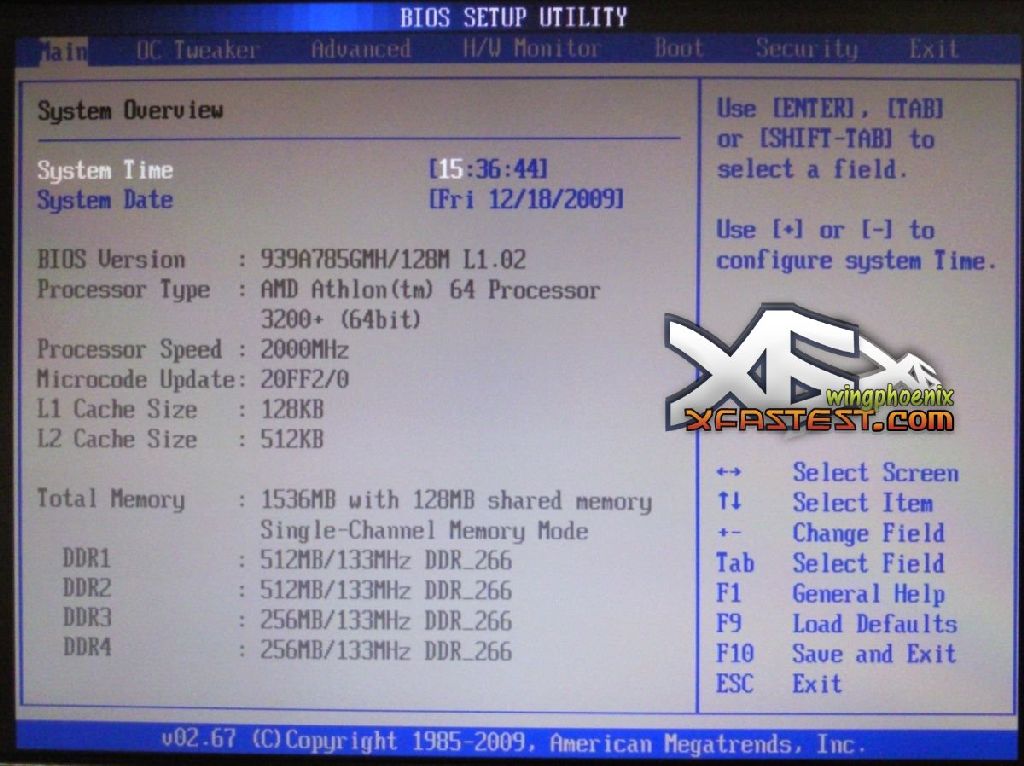

BIOS內系統資訊

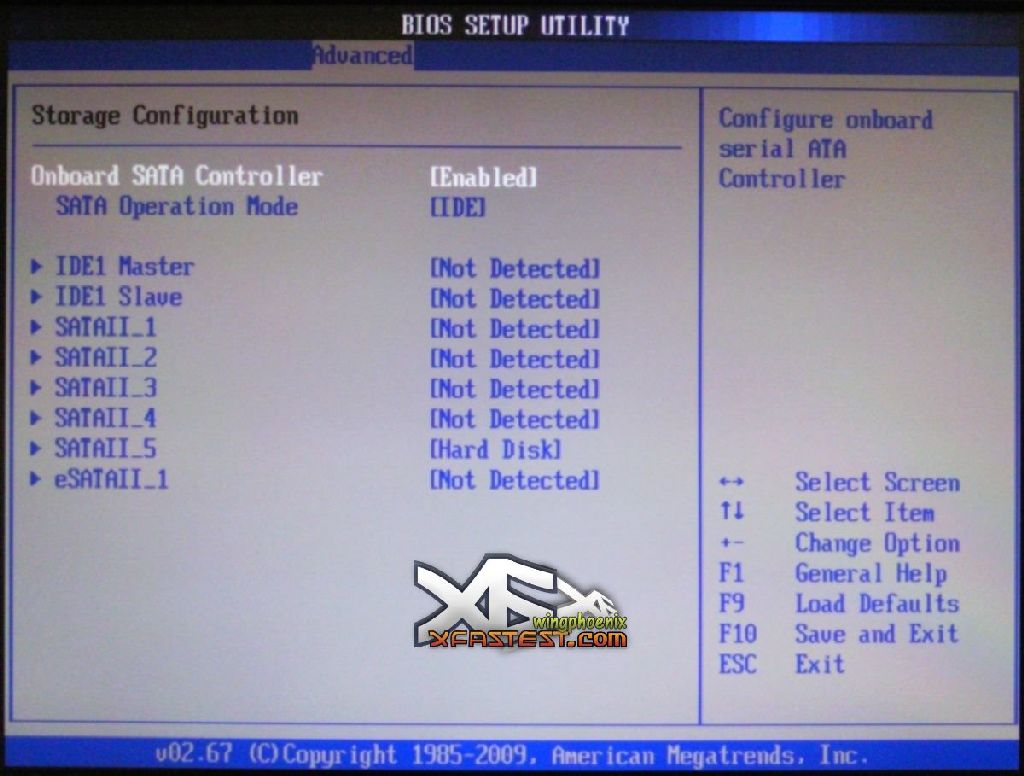

SATA裝置

支援IDE、AHCI及RAID模式

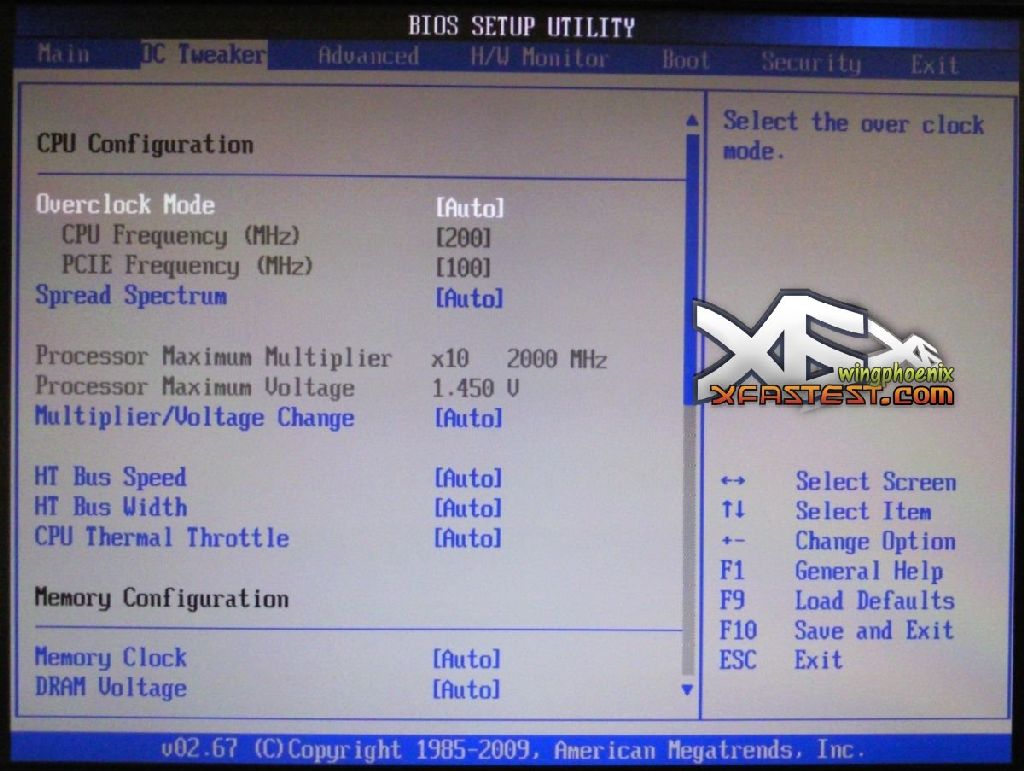

OC Tweaker設定選單

超頻模式的調整，有關超頻選項幾乎都在這個頁面設定就能搞定。

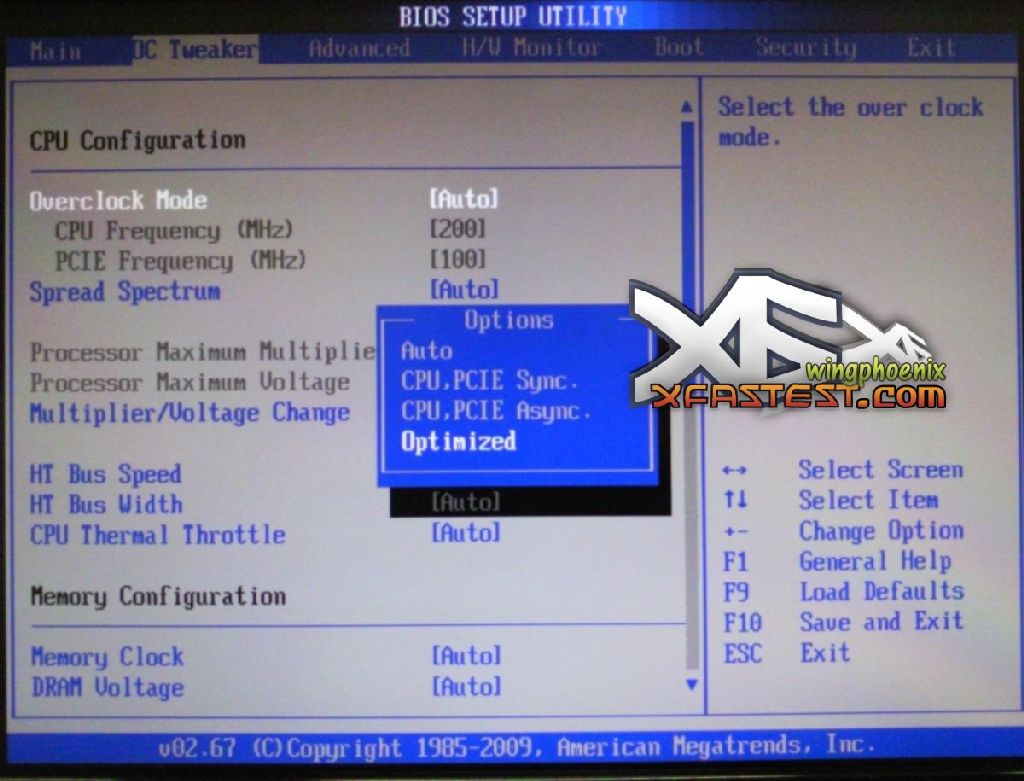

OC設定

設定超頻模式使用者依據需求輕鬆超頻。

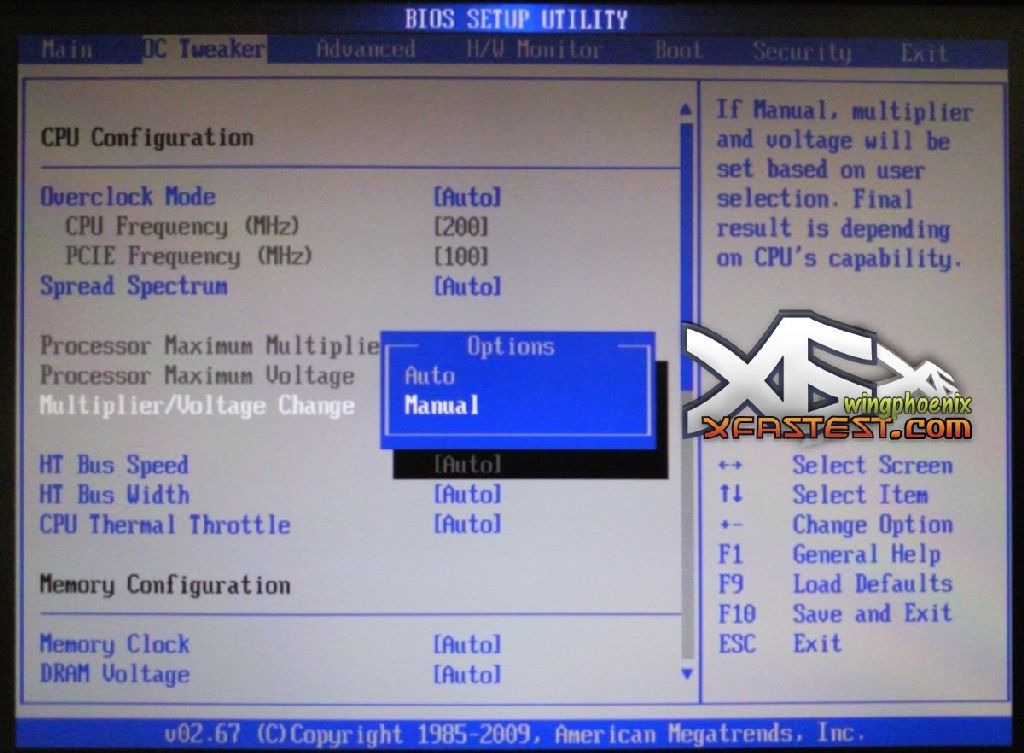

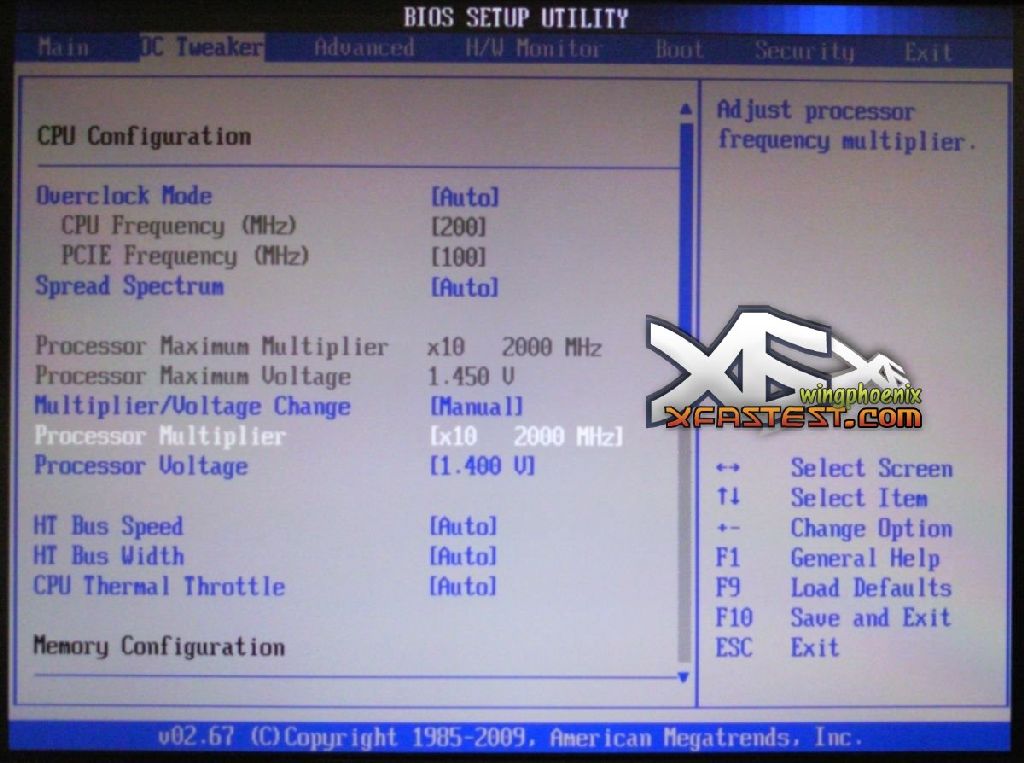

倍頻及電壓控制方式設定選單


倍頻設定選單

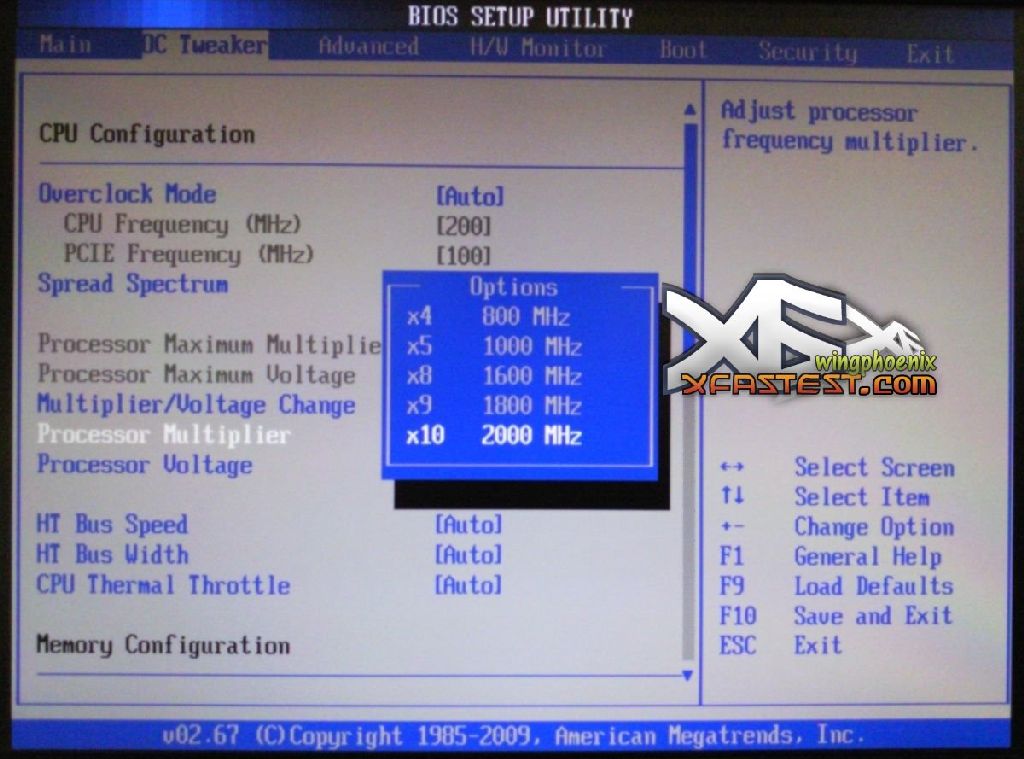

倍頻的選擇

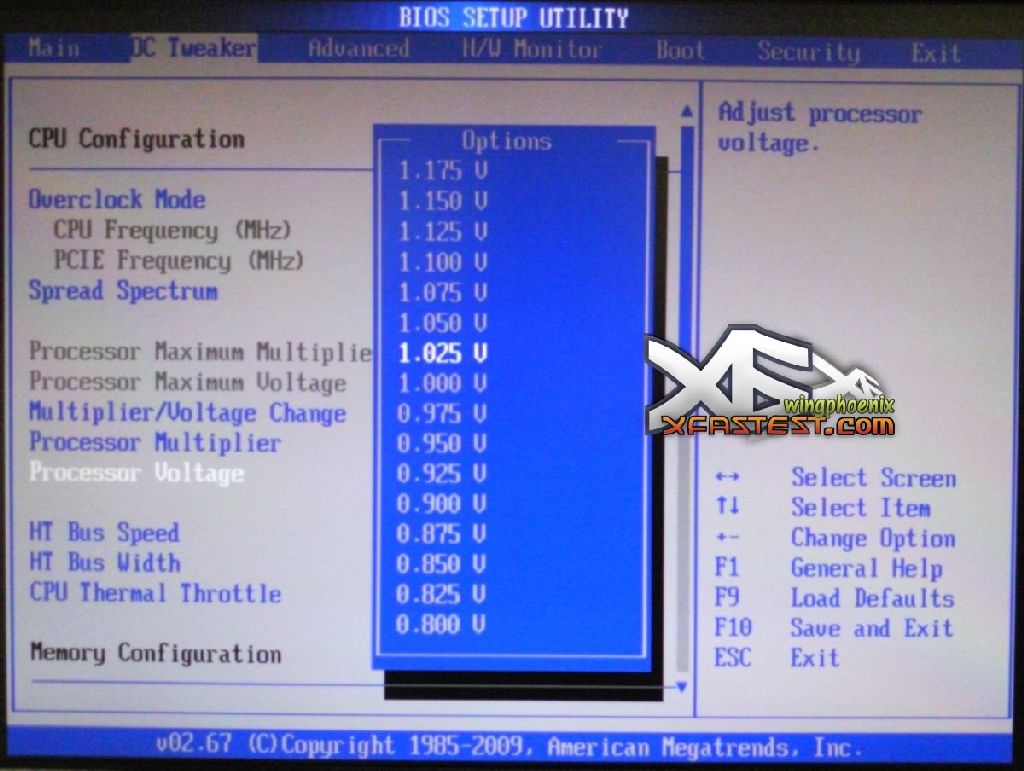

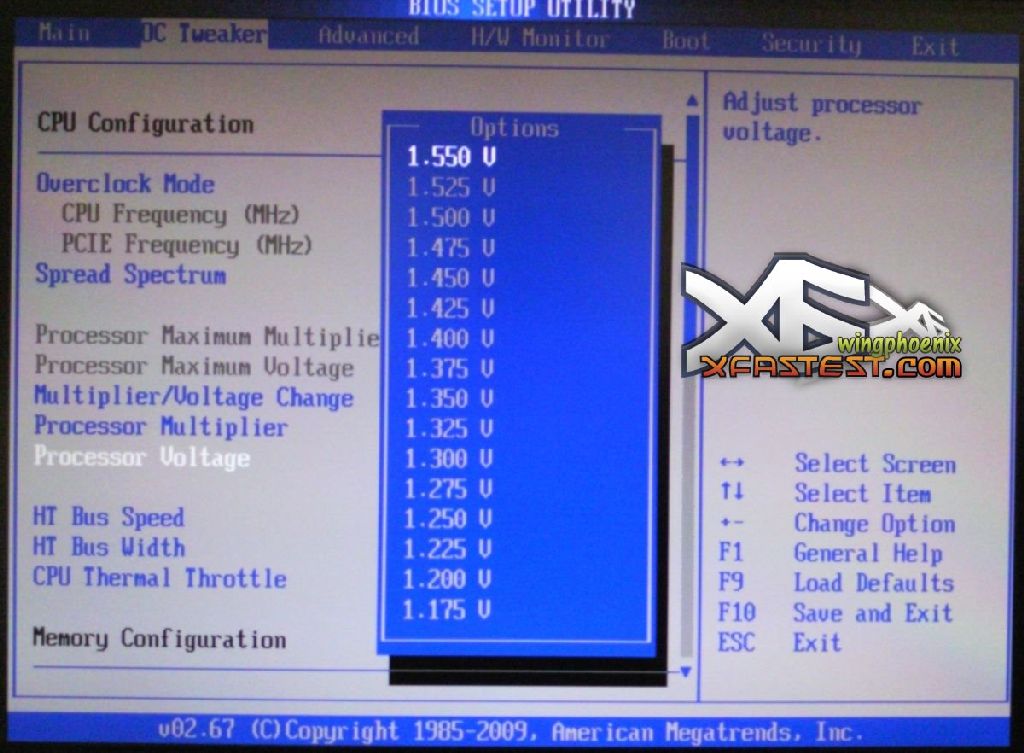

電壓設定選單



從0.8到1.55V對939的CPU夠用了，對曾祖父級的CPU加大壓掛了，可是沒的送修。

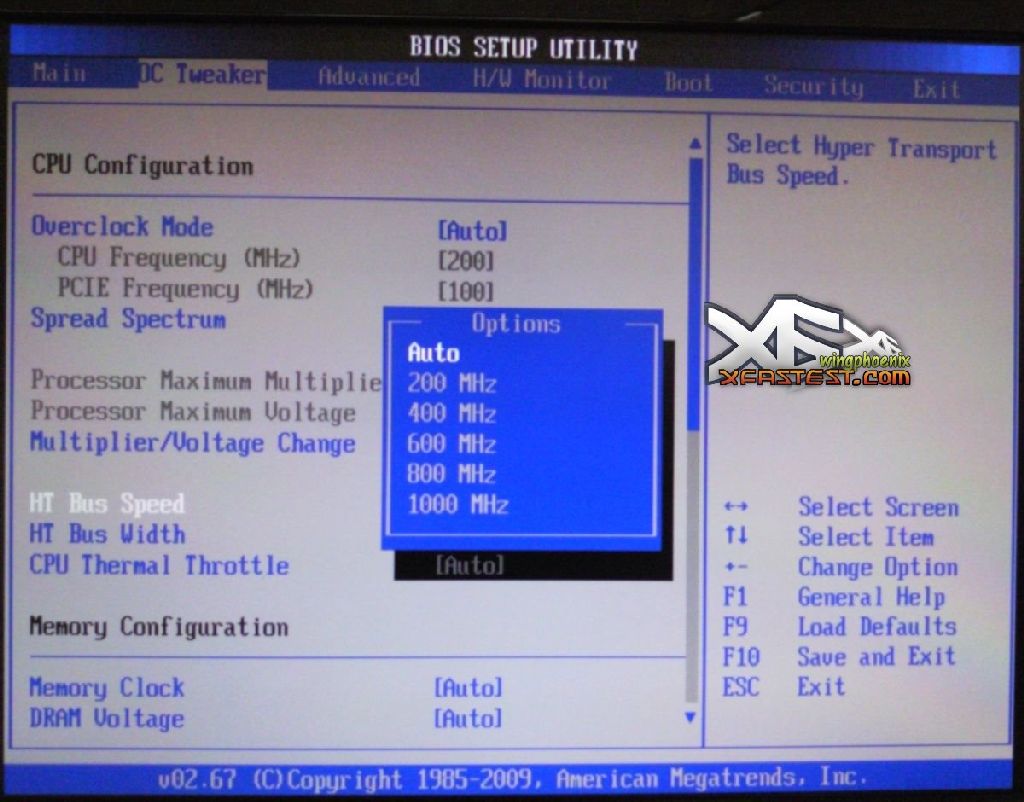

HT時脈設定

設定範圍可從200-1000。

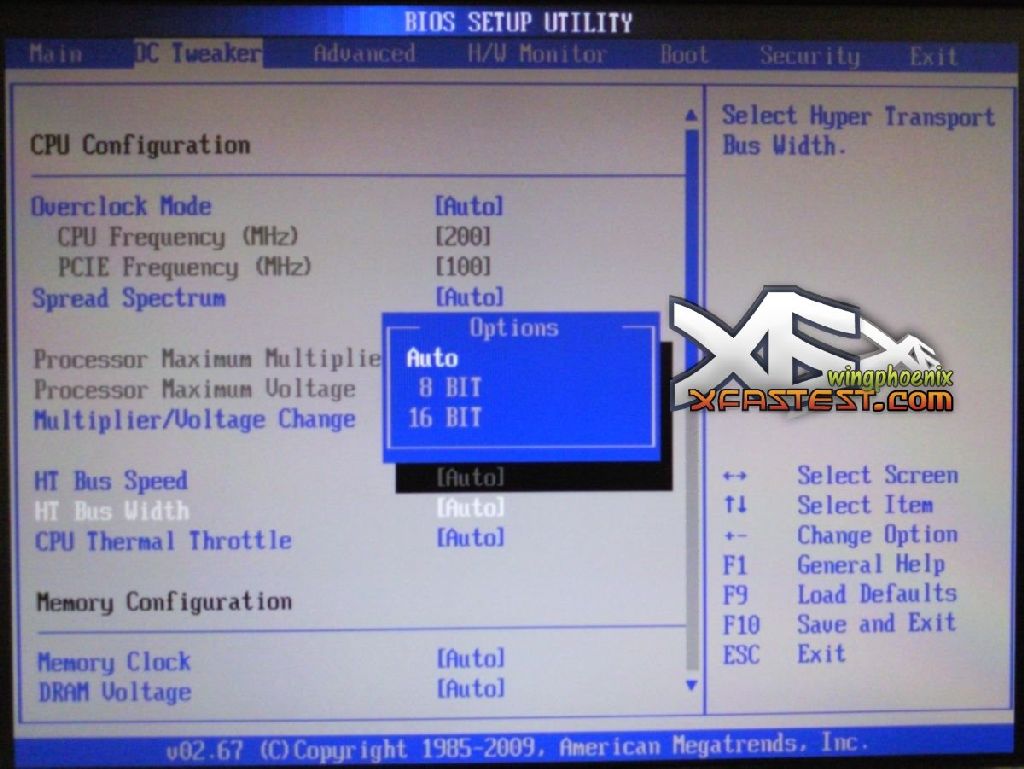

HT頻寬

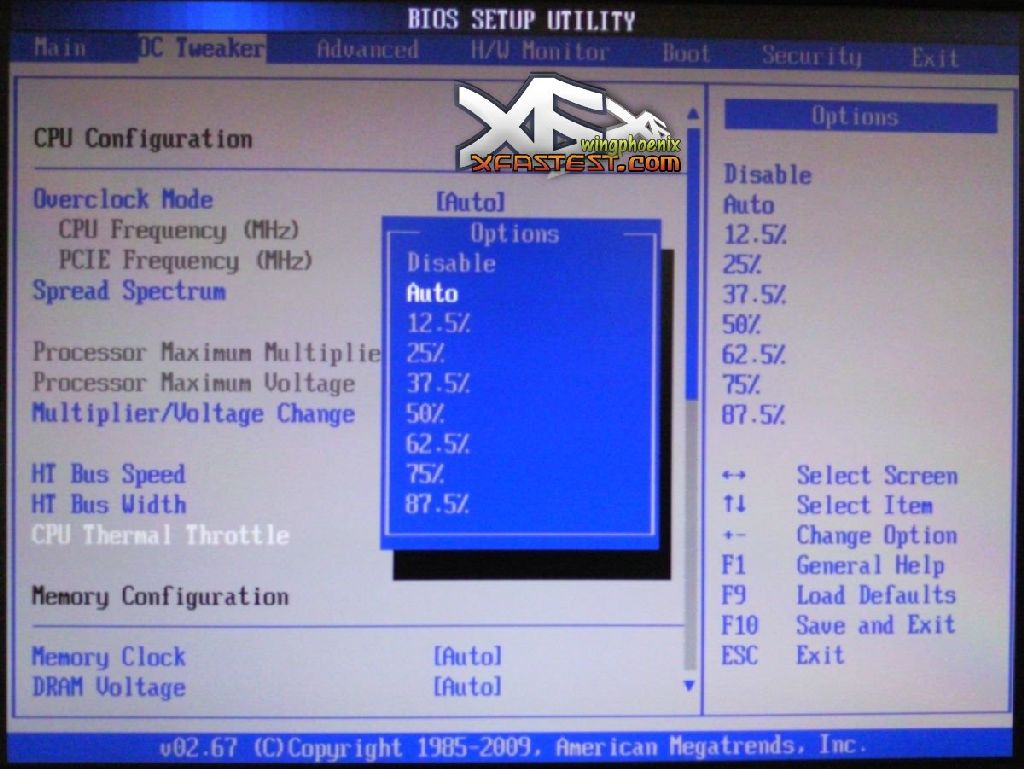

CPU Thermal Throttle

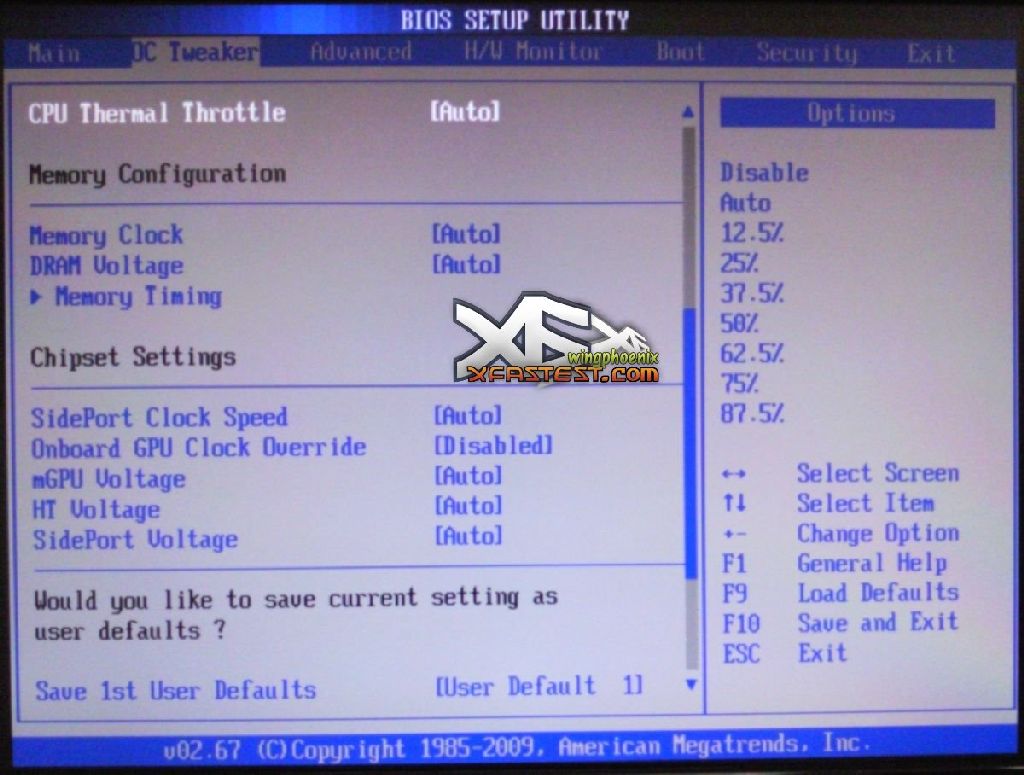

OC 設定


記憶體除頻設定

調整範圍分別為266、333、400

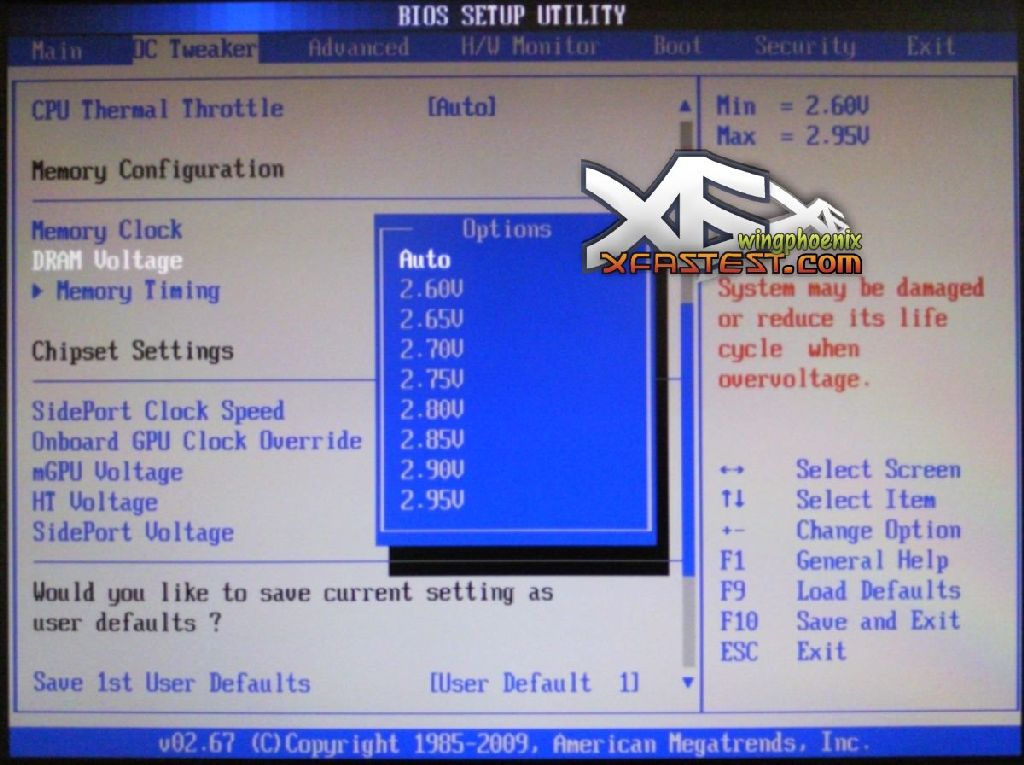

記憶體電壓設定

調整範圍2.6-2.95V。

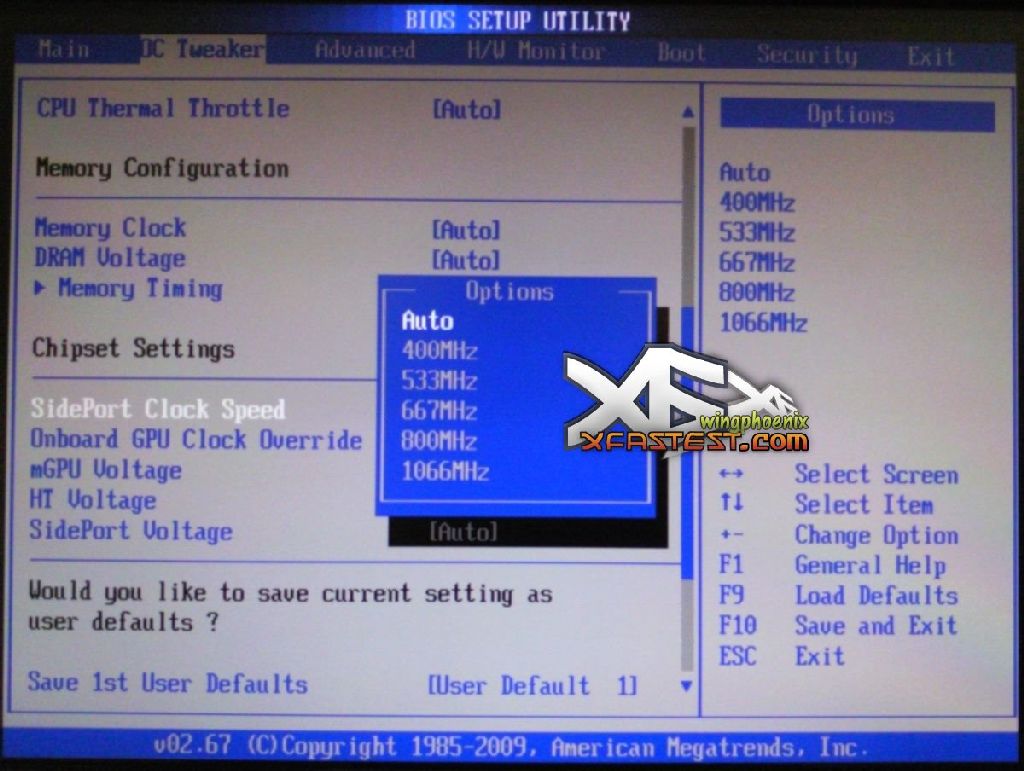

sideport memory頻率設定

調整範圍400、533、667、800、1066。

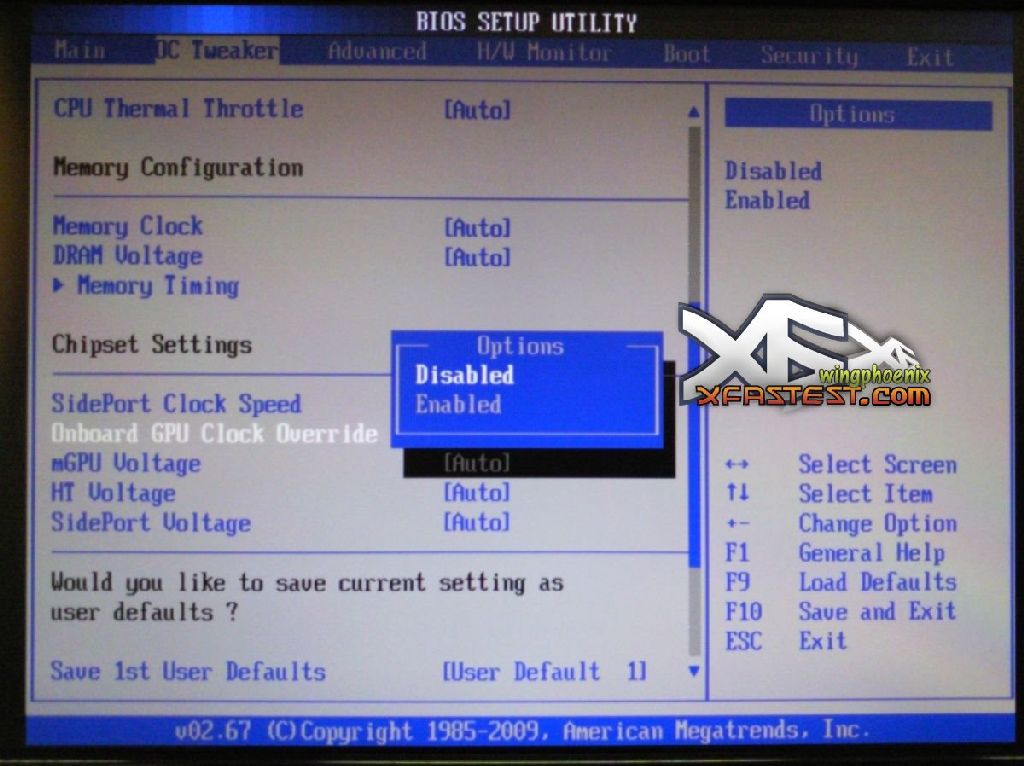

GPU時脈設定

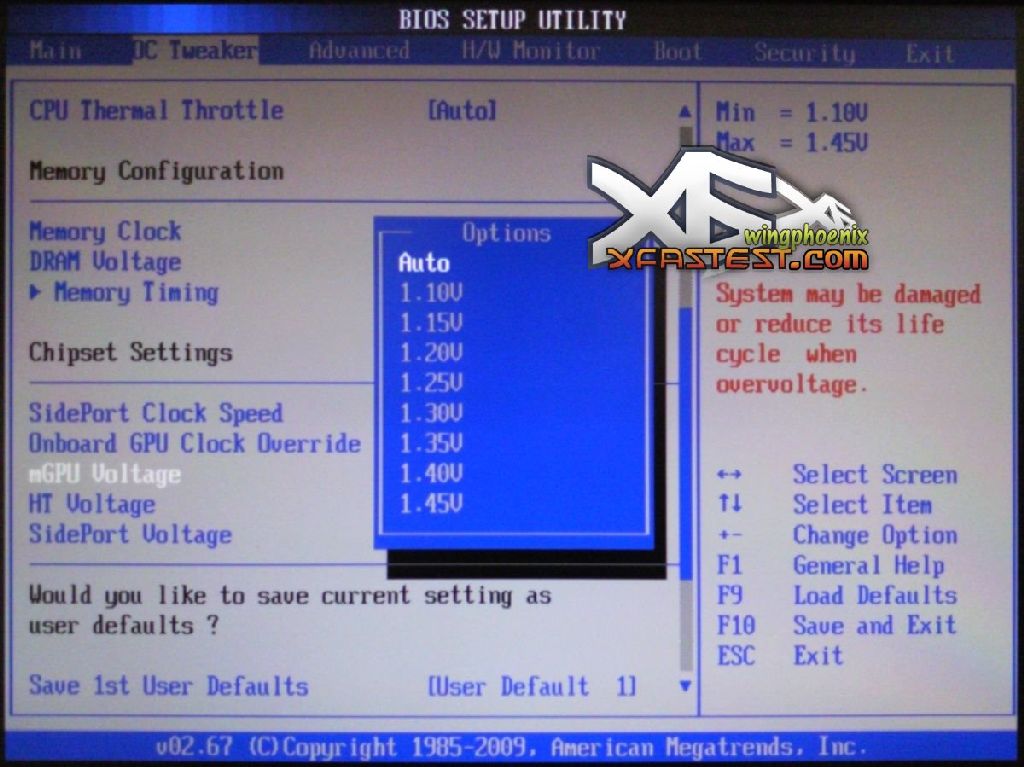

GPU電壓設定

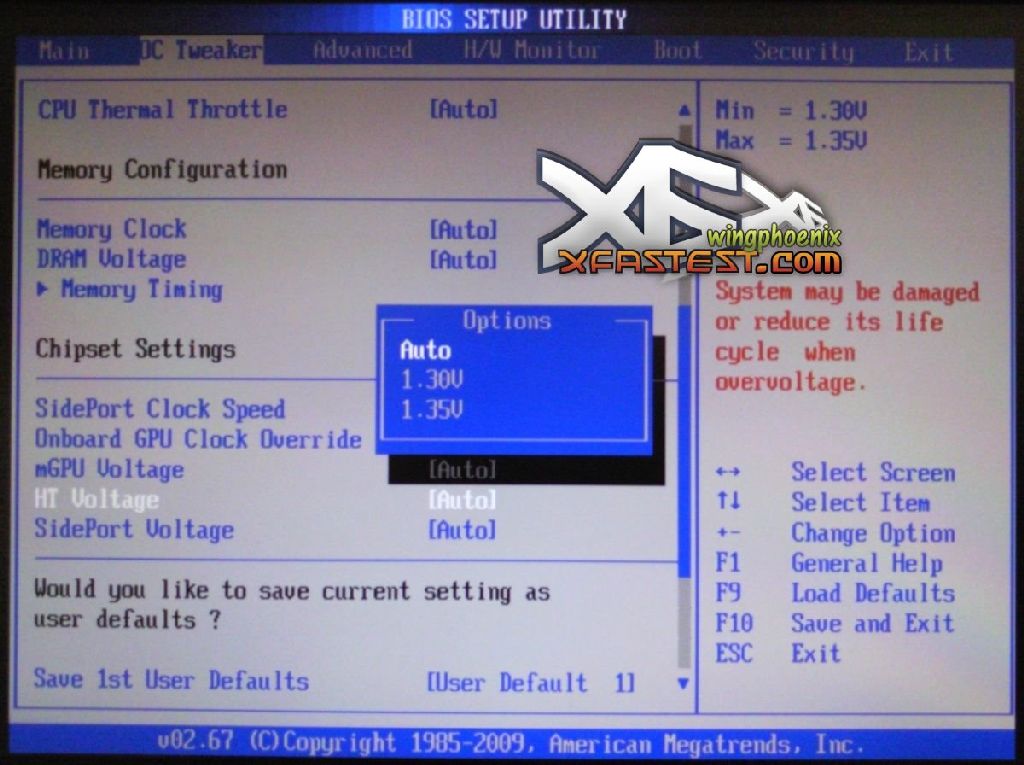

HT電壓設定

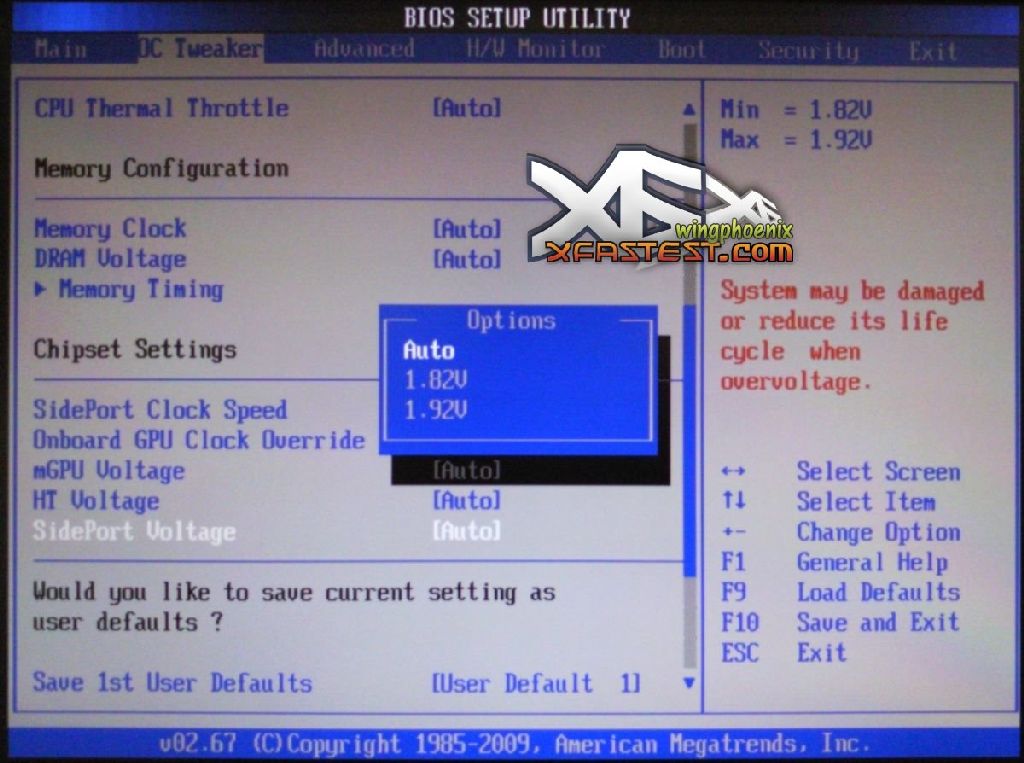

sideport memory電壓設定

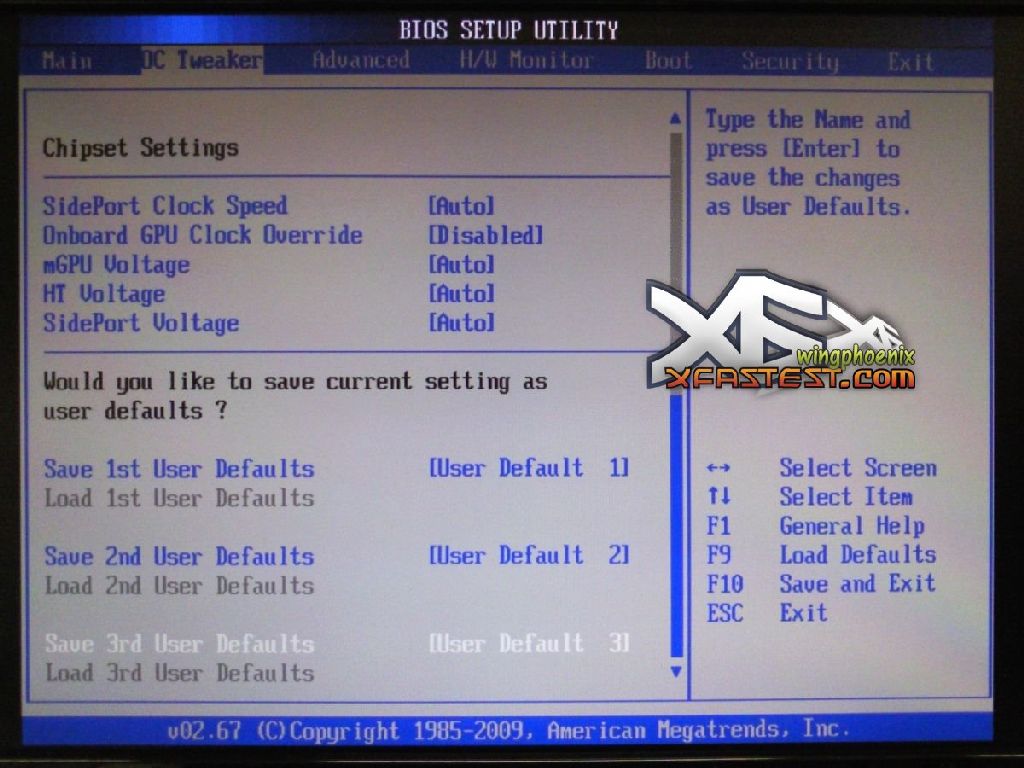

OC Profile

總共有3組。

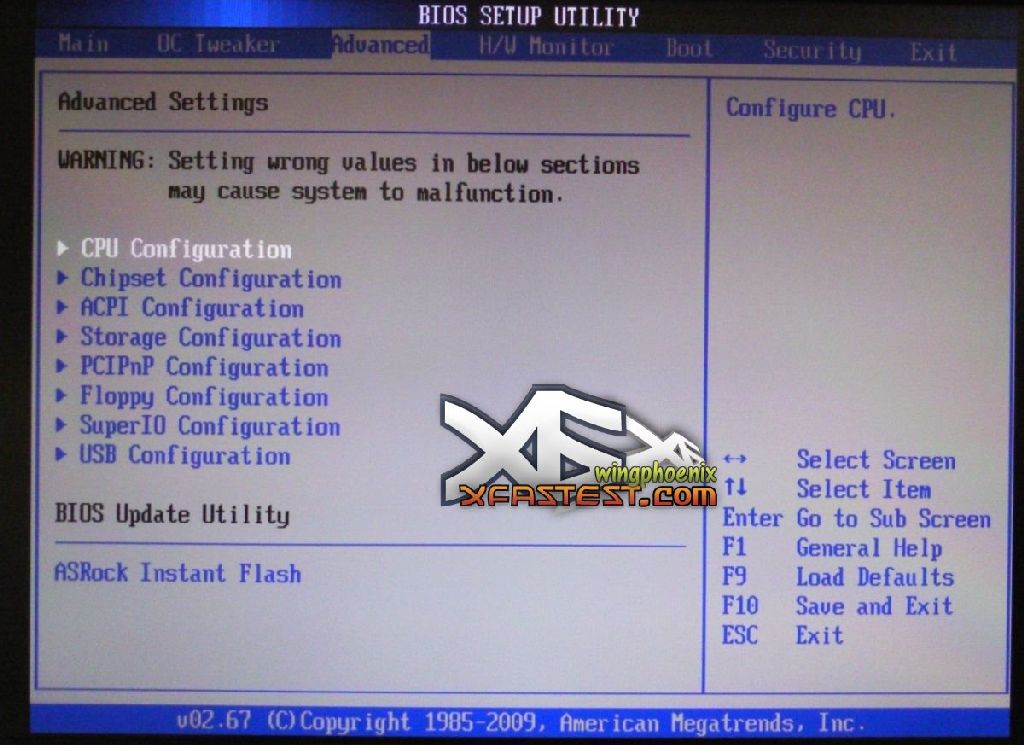

進階選單

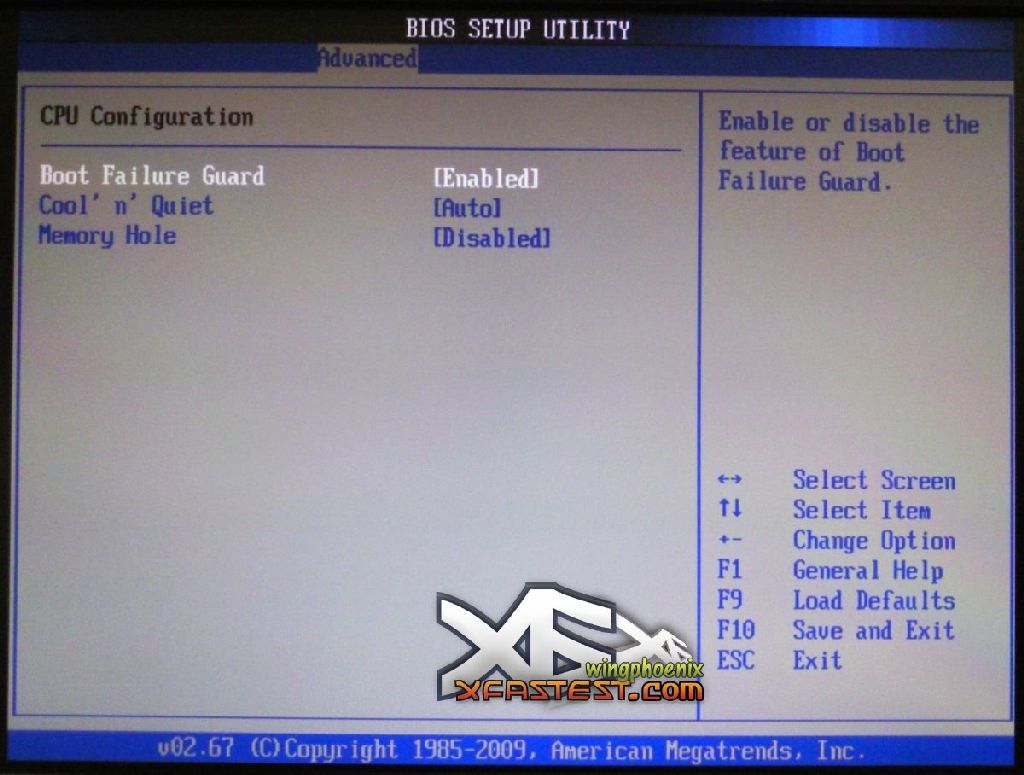

CPU進階設定

可針對CPU的支援的技術進行設定。

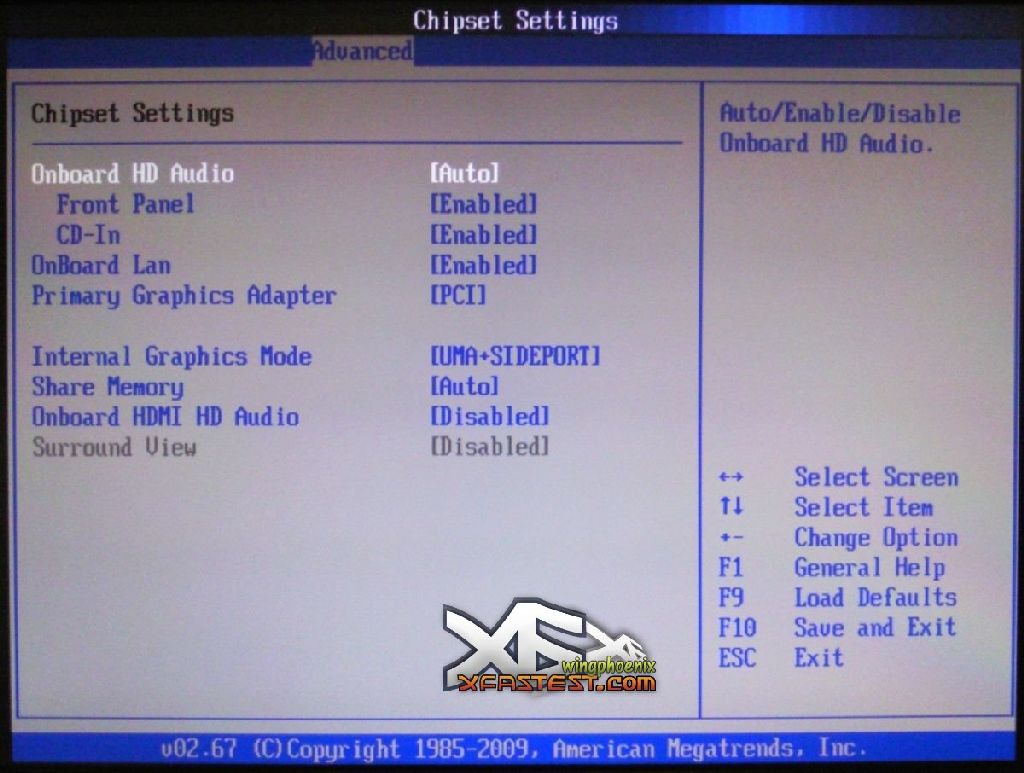

主機板內建晶片選單

可調整內建音效、網路卡及esata及SATA晶片設定。

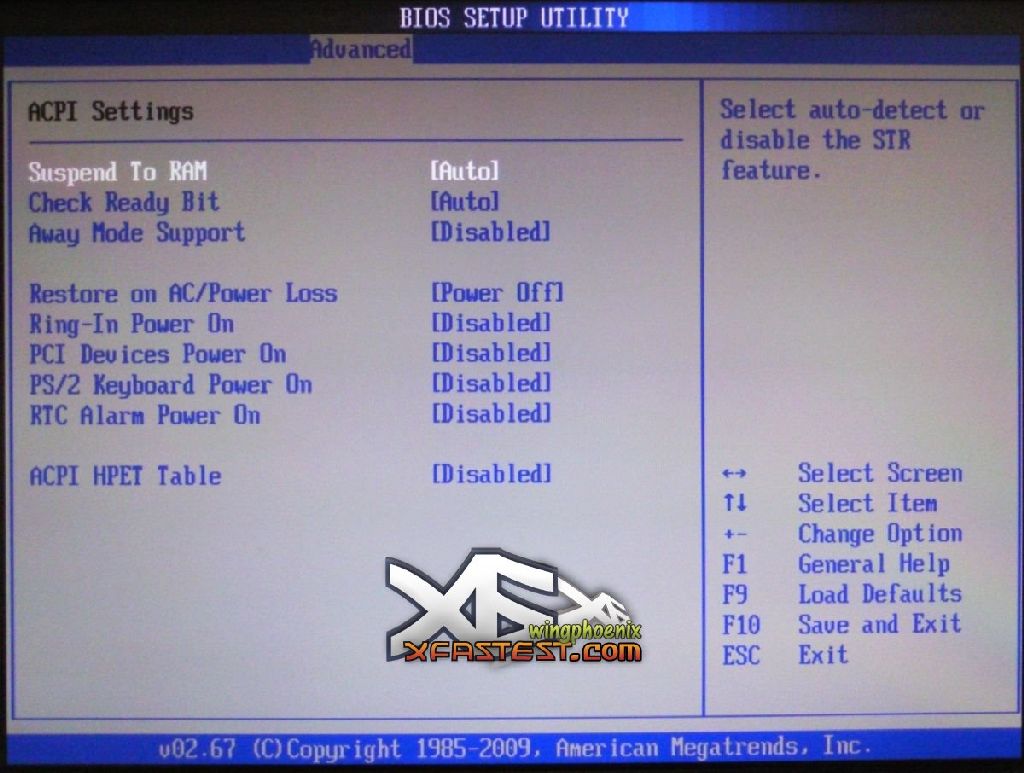

ACPI設定

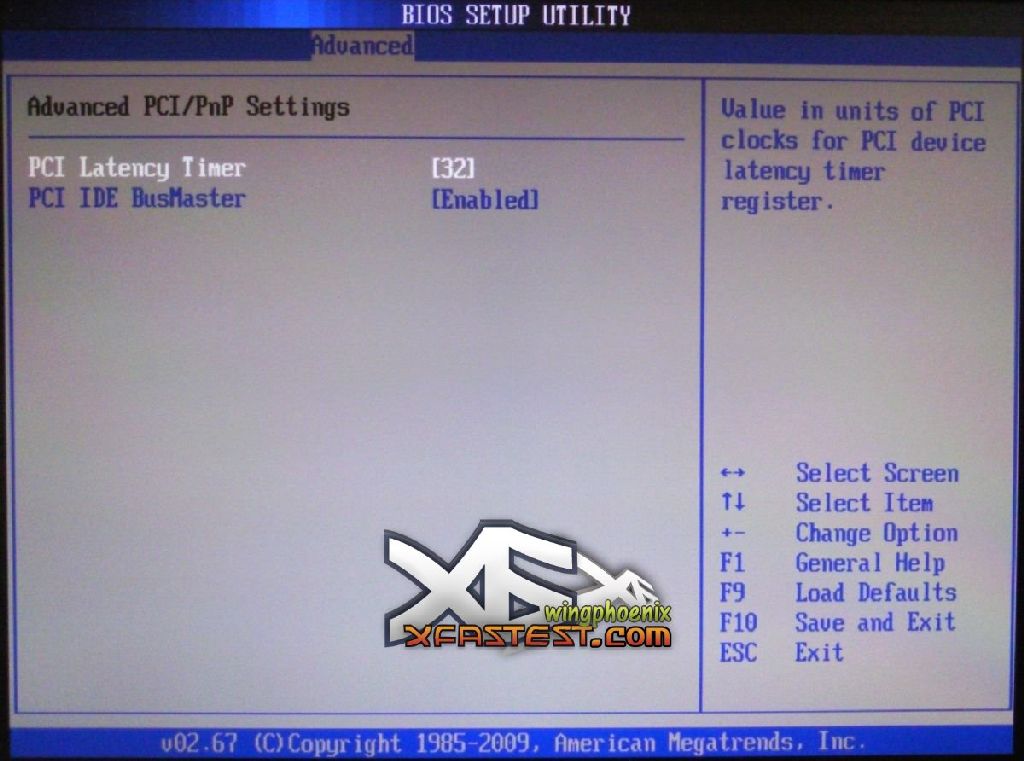

PCI/PnP設定

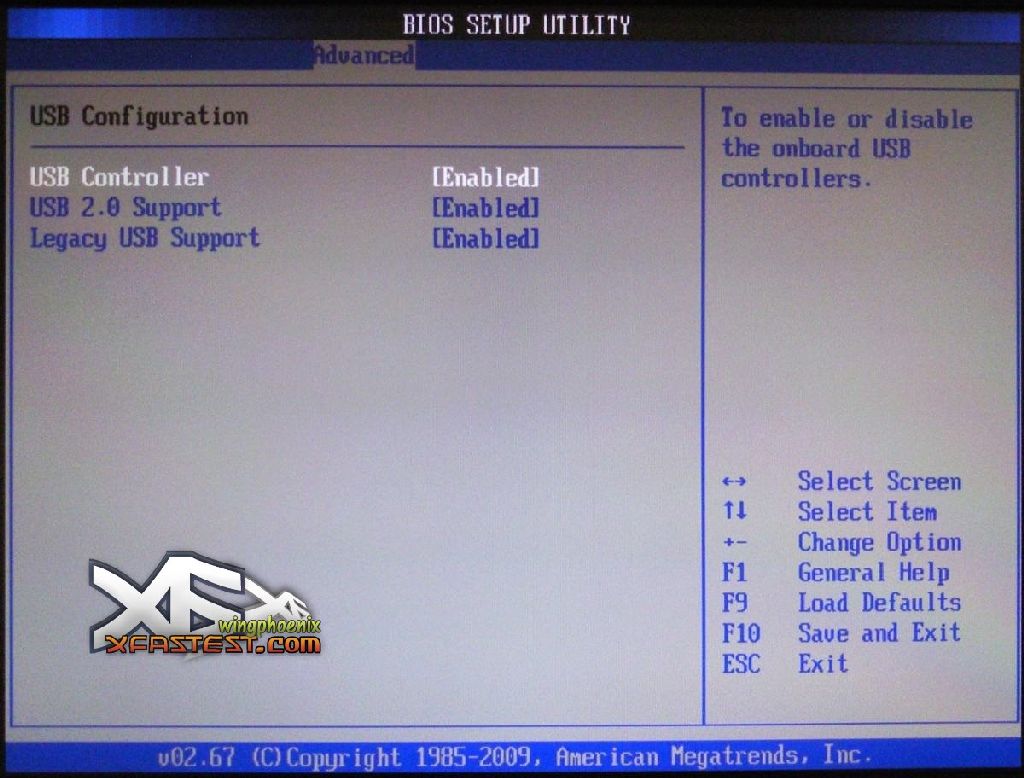

USB設定

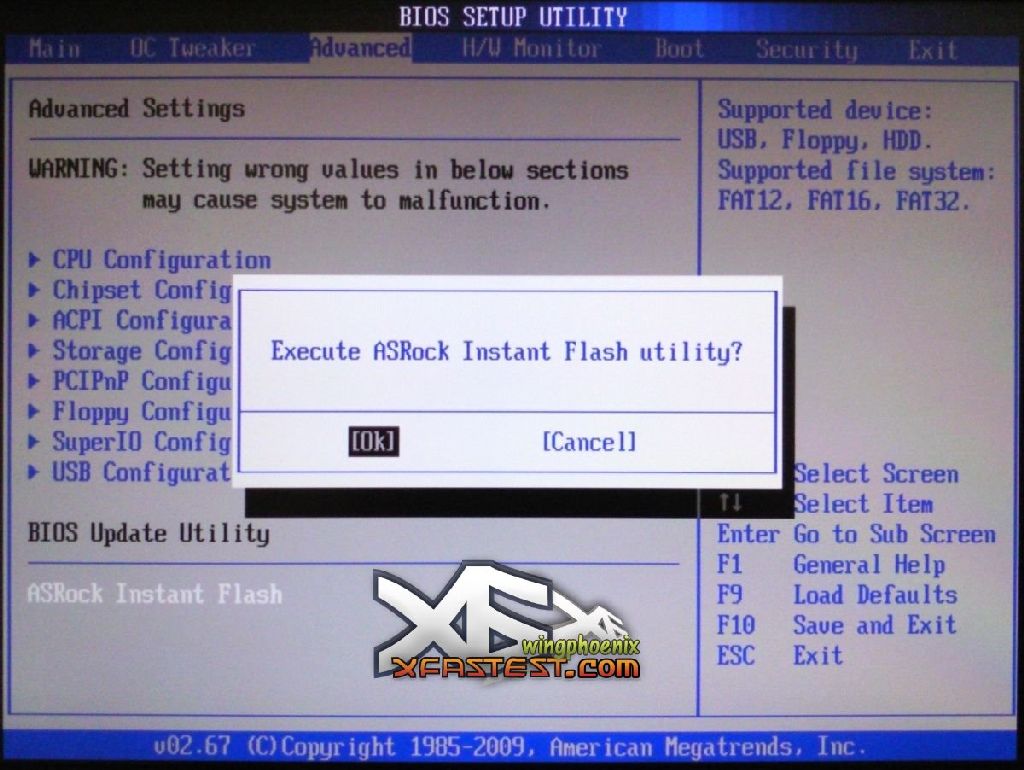

ASROCK INSTANT FLASH

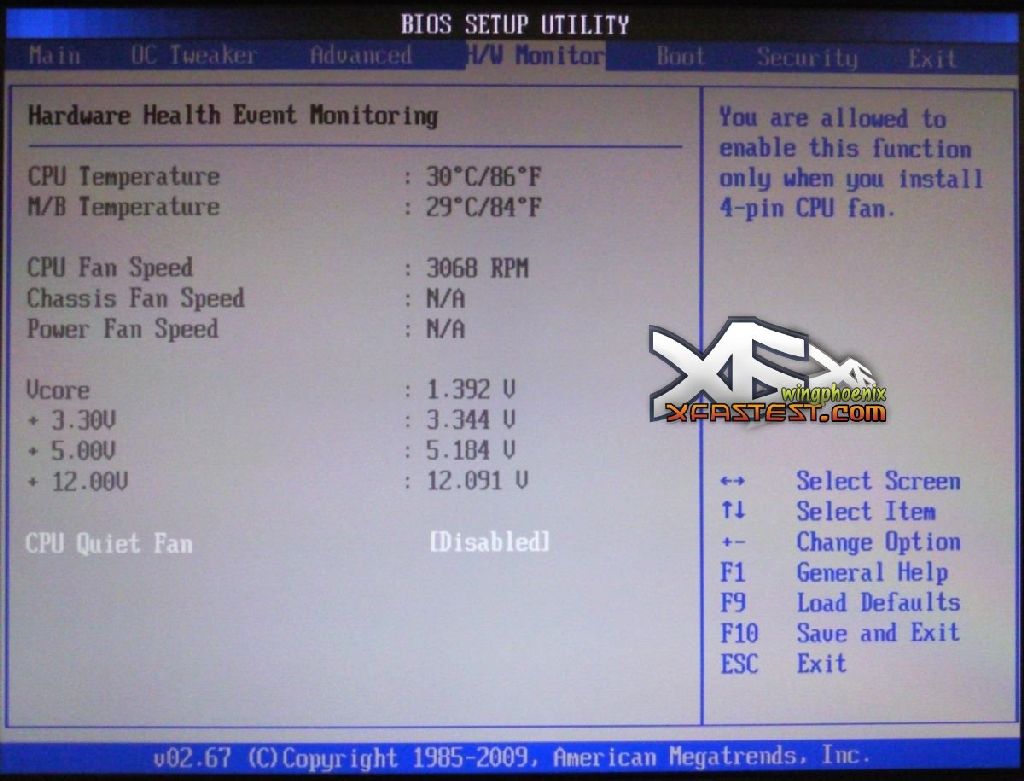

硬體監控設定及數值

支援風扇轉速控制

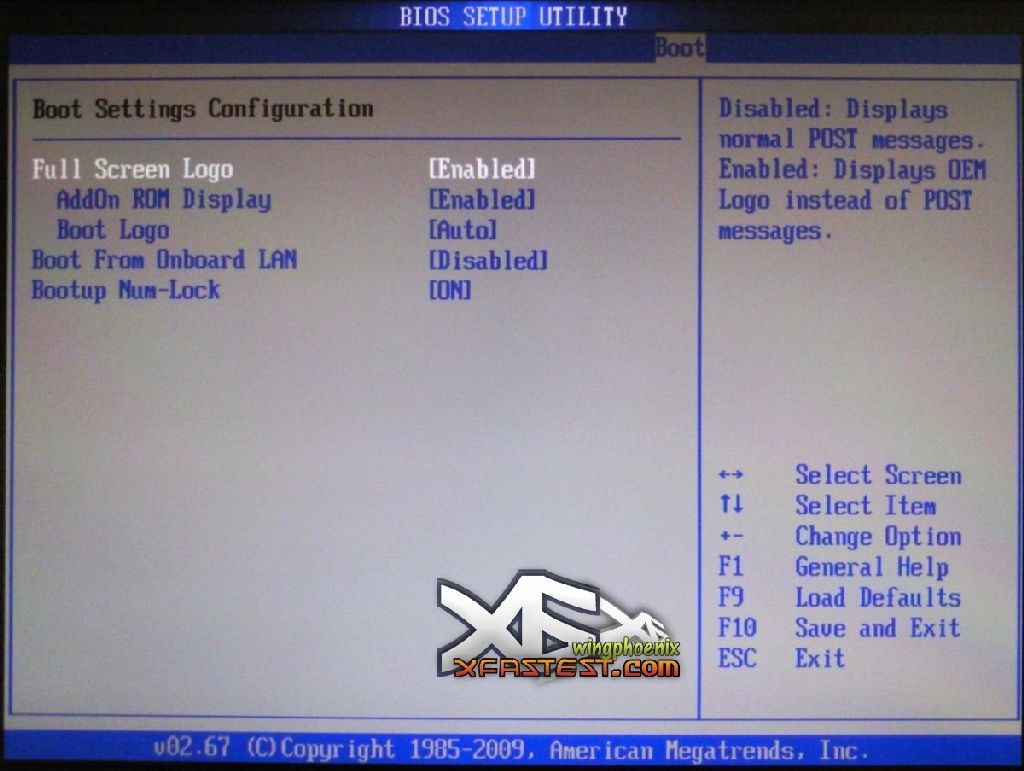

開機相關設定

wingphoenix

測試效能表現

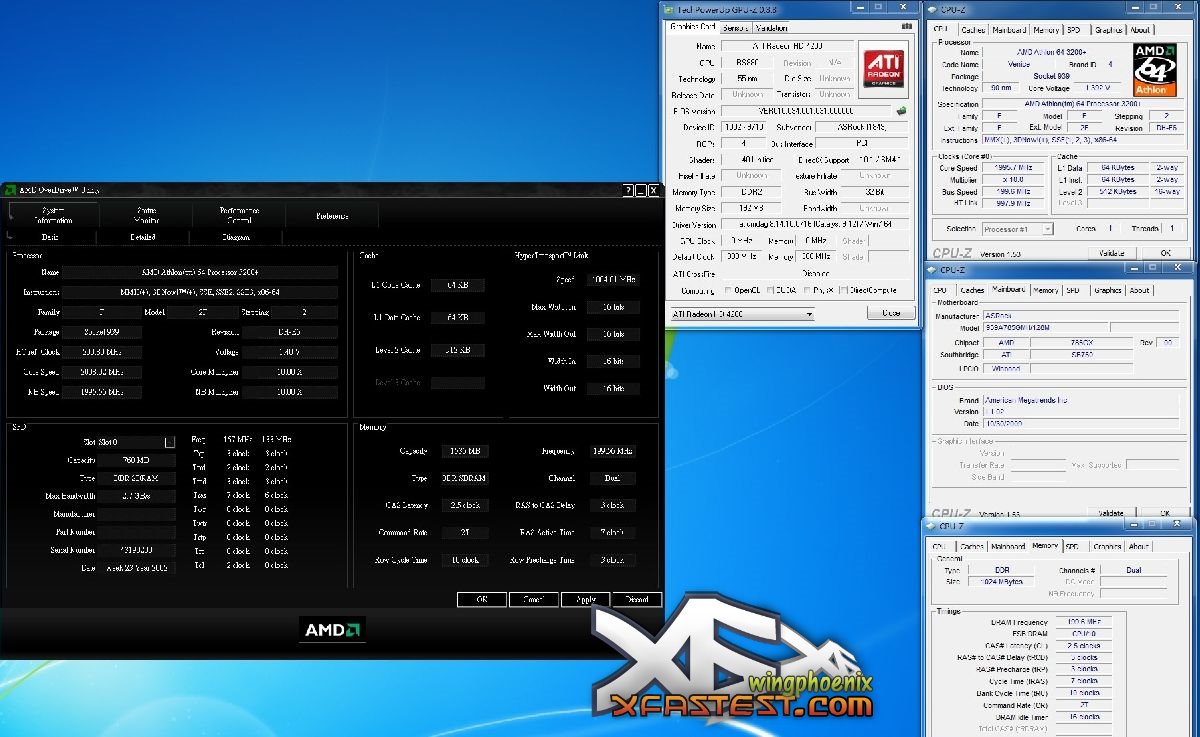

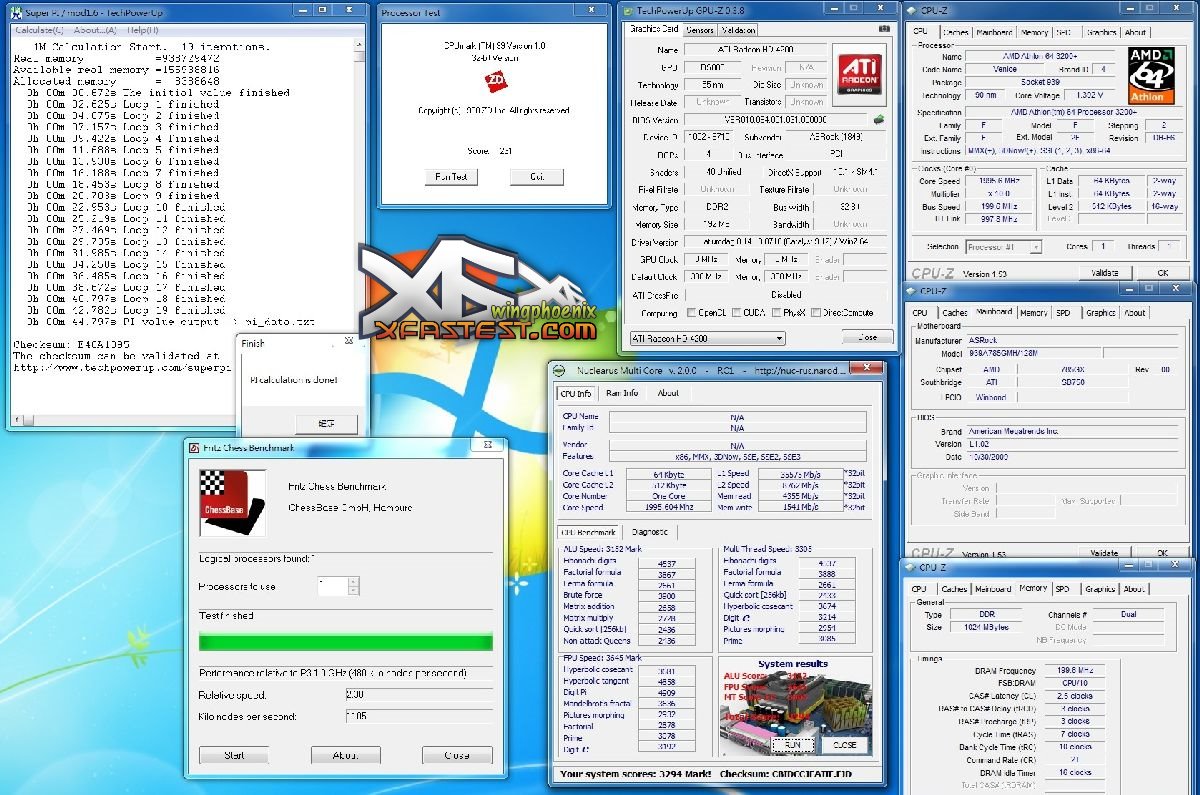

CPU效能表現(By AUTO)

包含CPU-Z的偵測、GPU-Z、CPU MARK、PI 1M、Nuclearus效能測試。

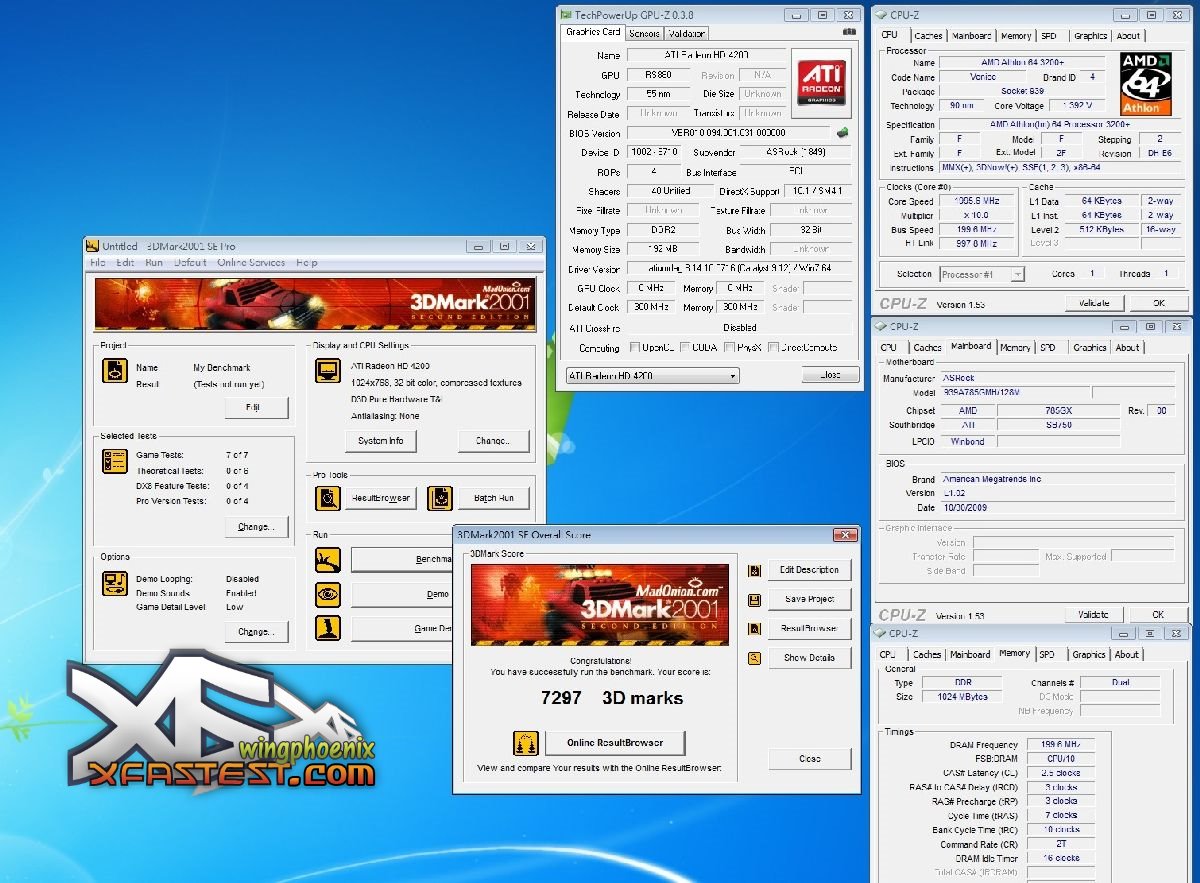

3DMARK 01

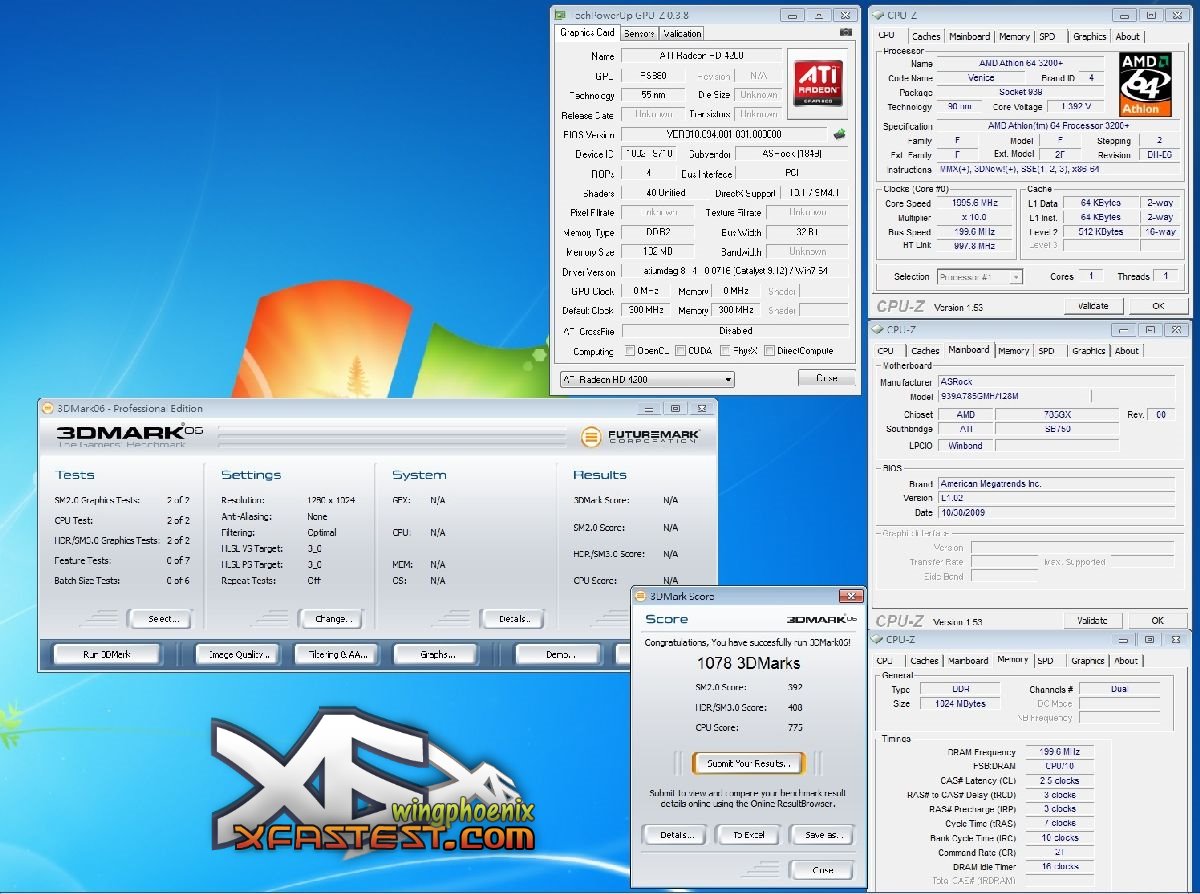

3DMARK 06

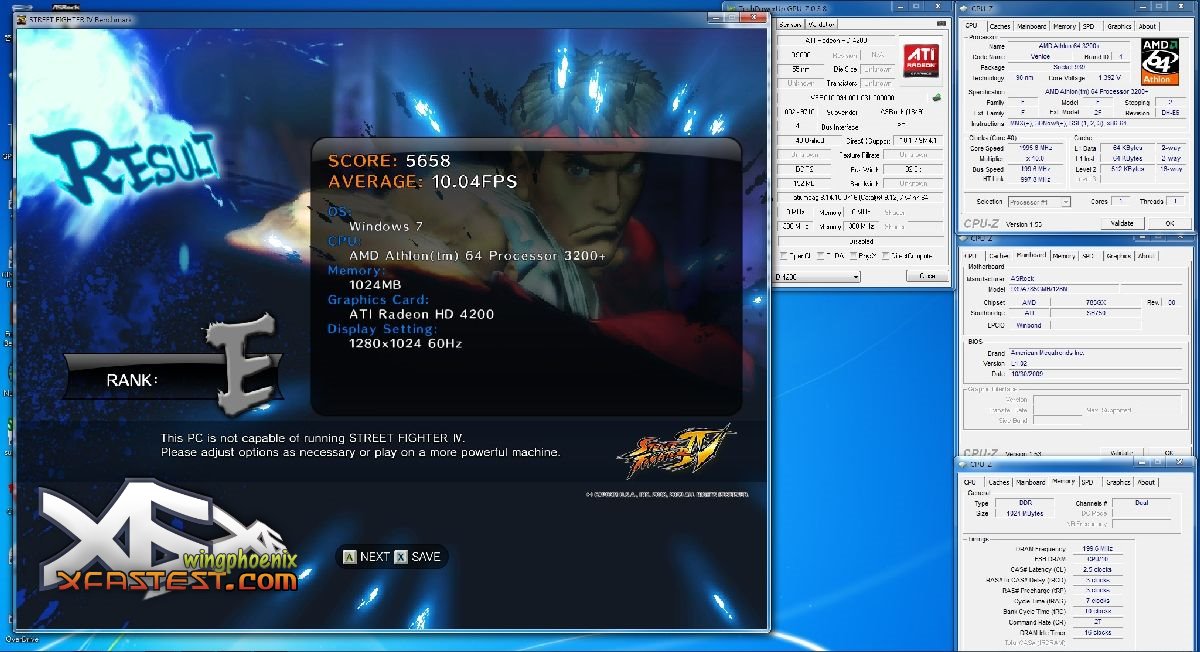

STREET FIGHTER4 Benchmark

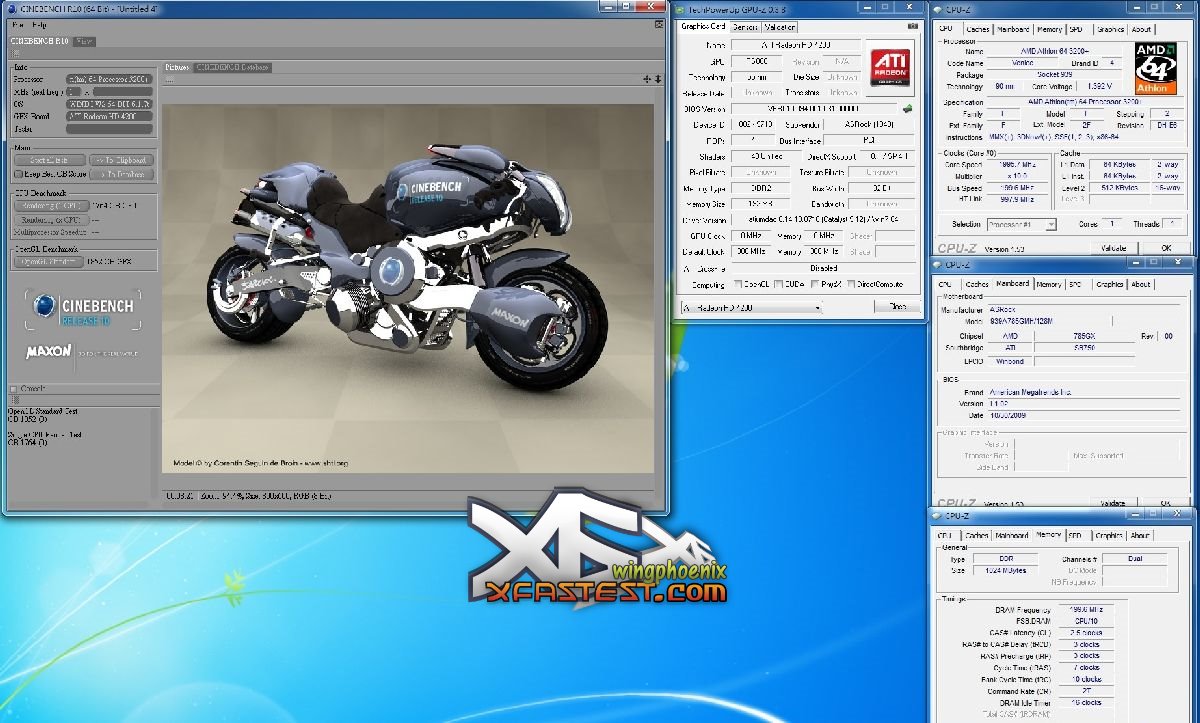

CINBENCH R10

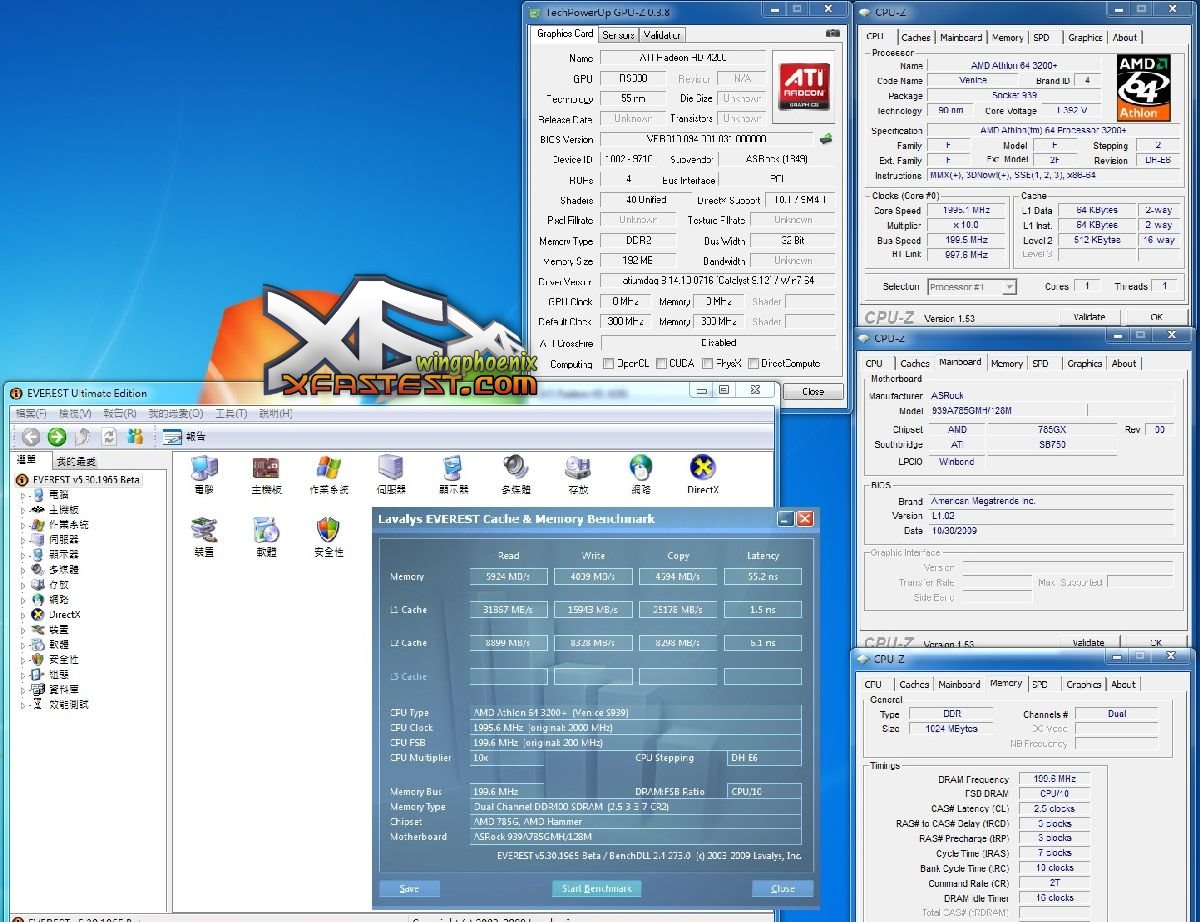

EVEREST記憶體頻寬

AMD AOD CPU資訊

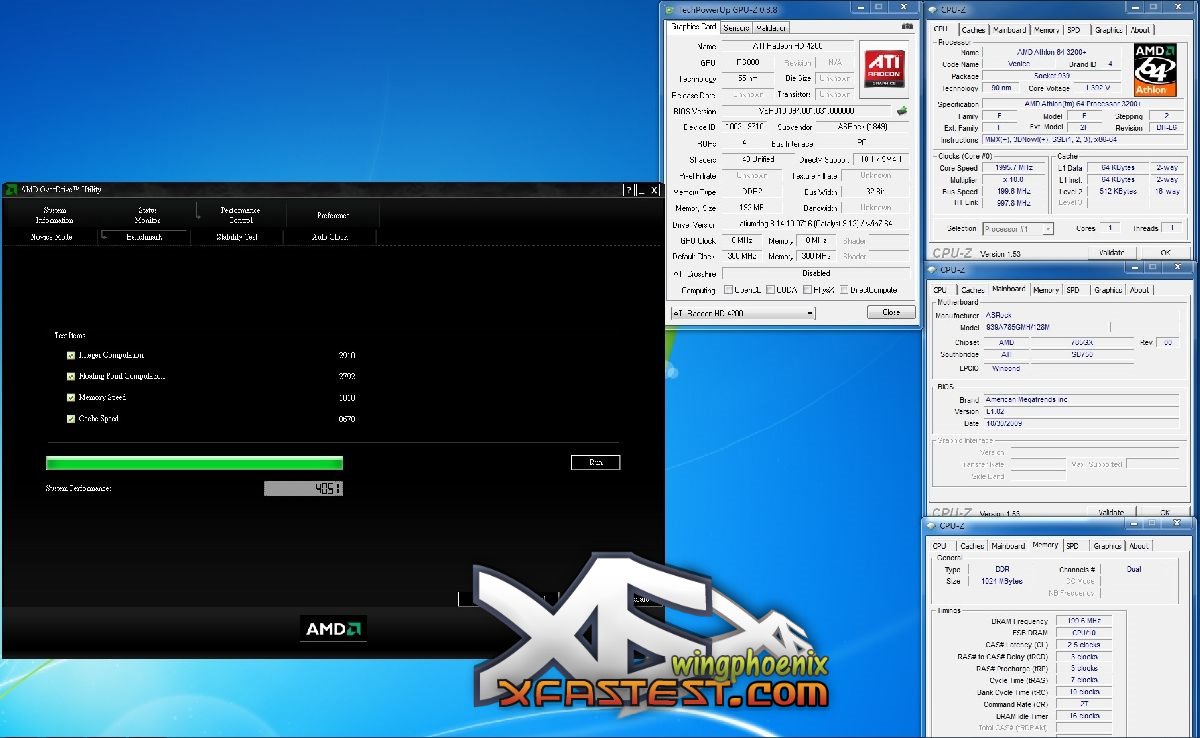

AMD AOD CPU Benchmark

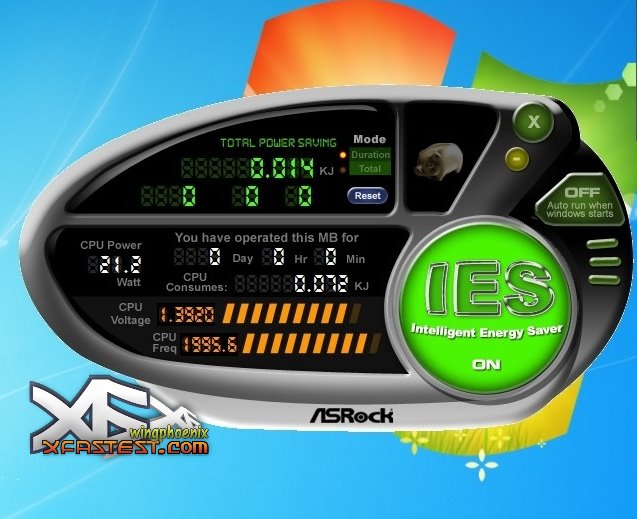

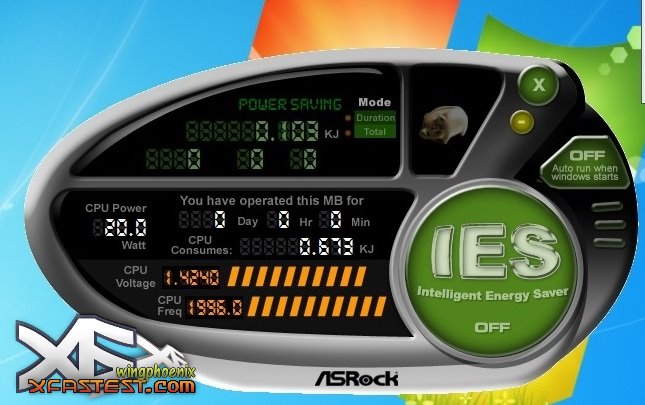

IES運作中


可以看到會依據系統需求調節MOS負載相數，以求最佳工作表現。

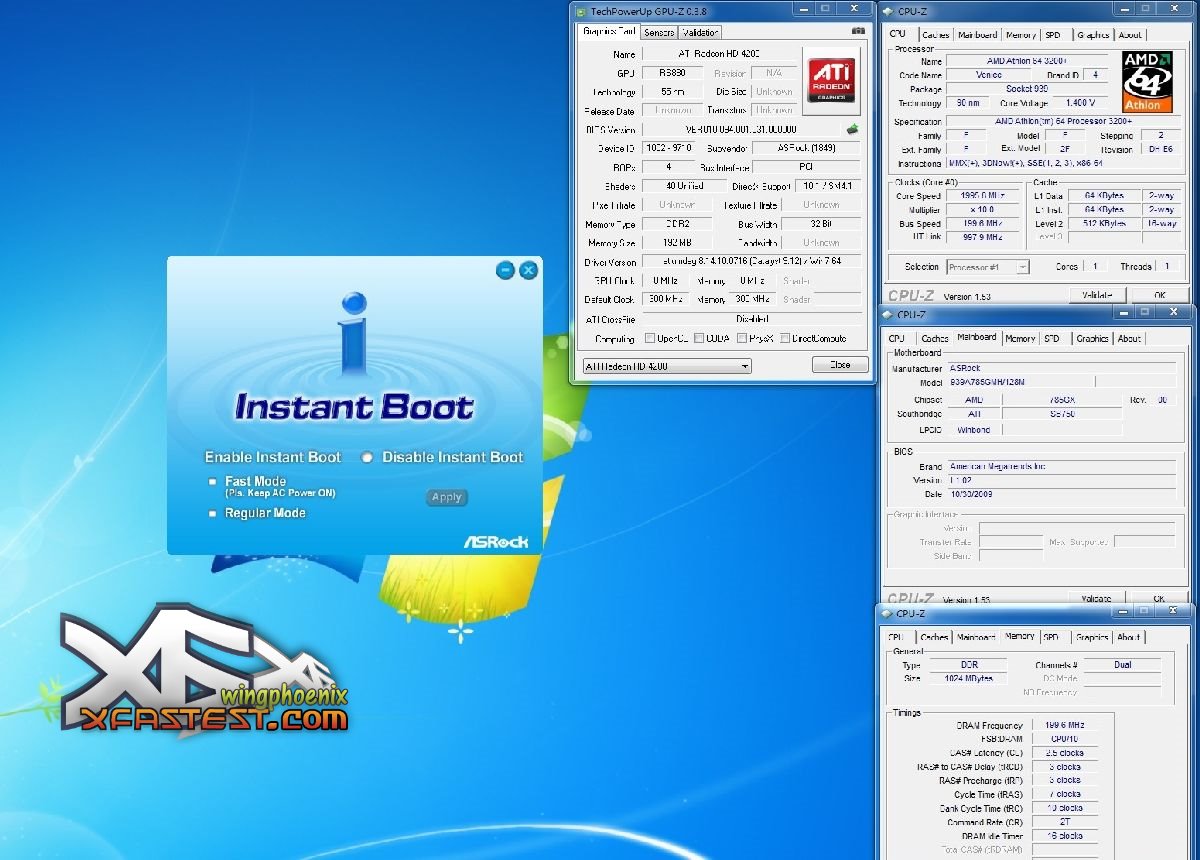

INSTANT BOOT

快速開機工具程式設定。

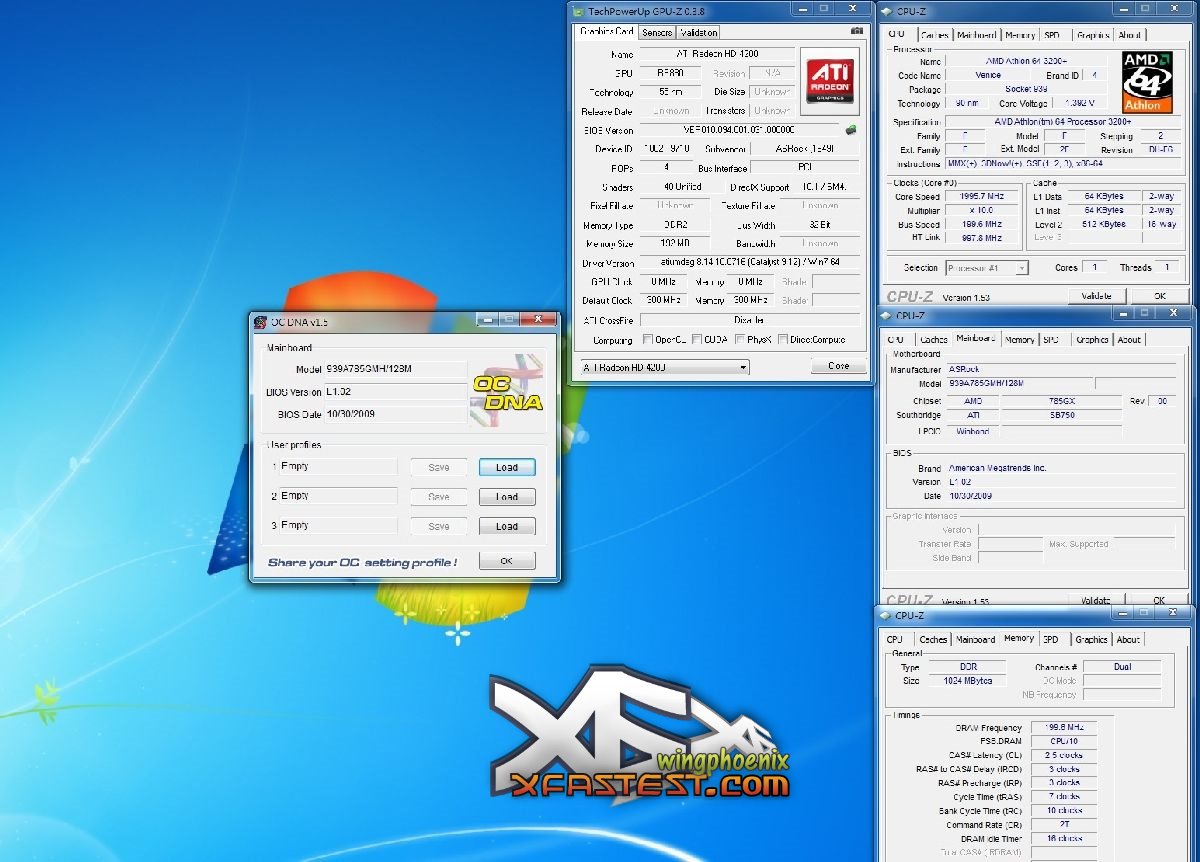

OC DNA

可以載入其他使用者的設定，輕鬆快速完成超頻動作。

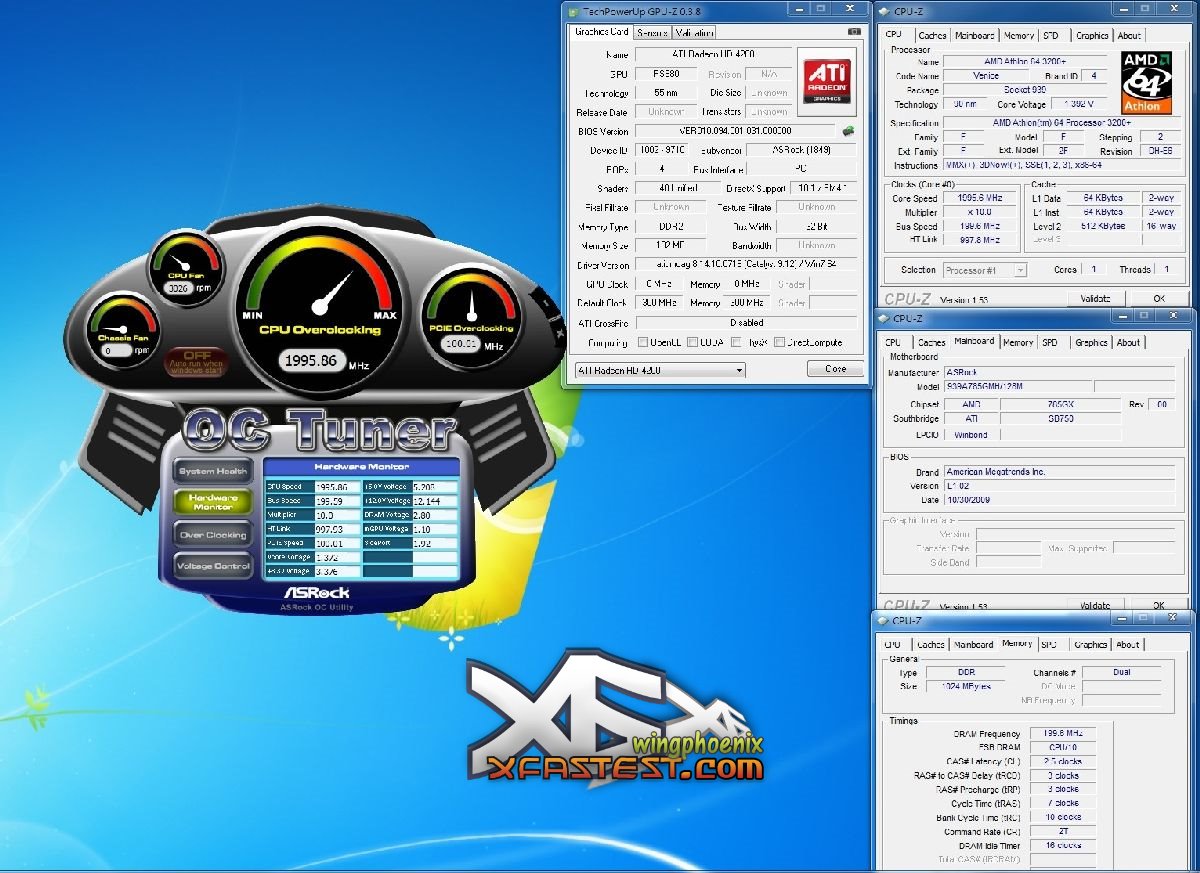

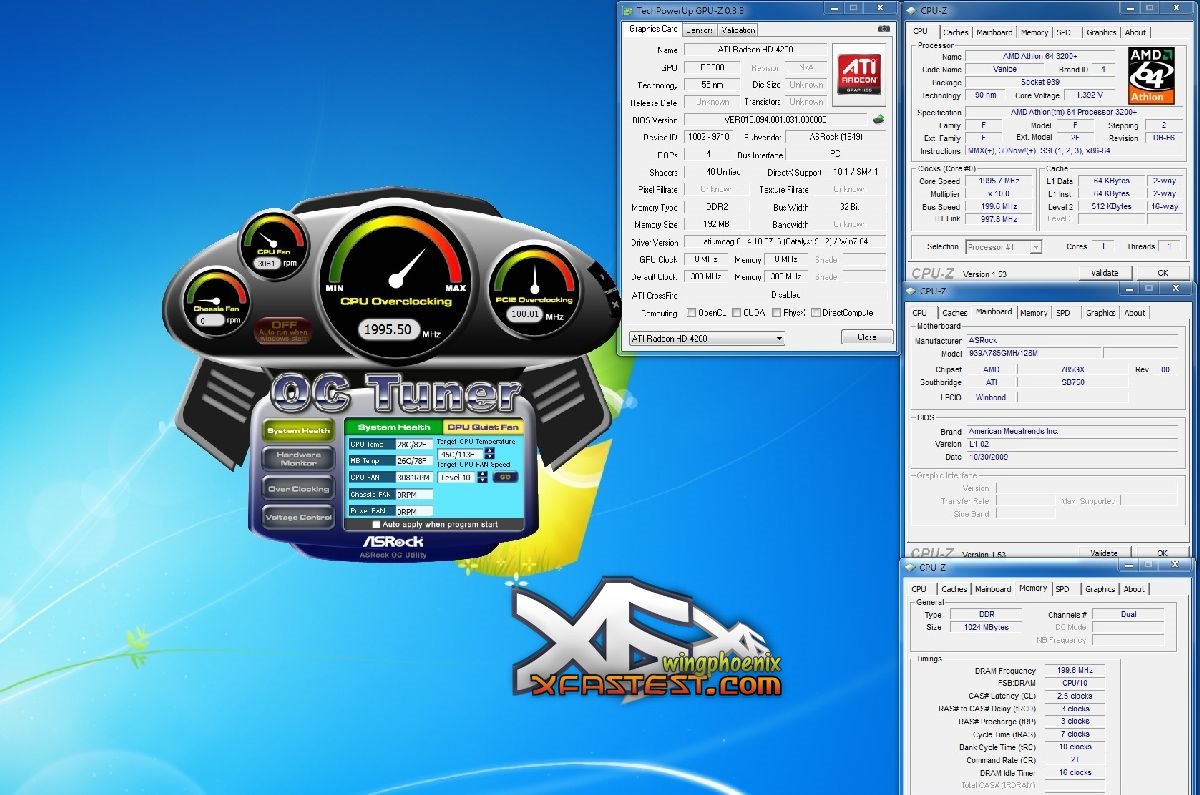

OC TUNER




主要超頻的設定項目，諸如外頻、電壓等都可以在此調整，也兼具系統監控功能。

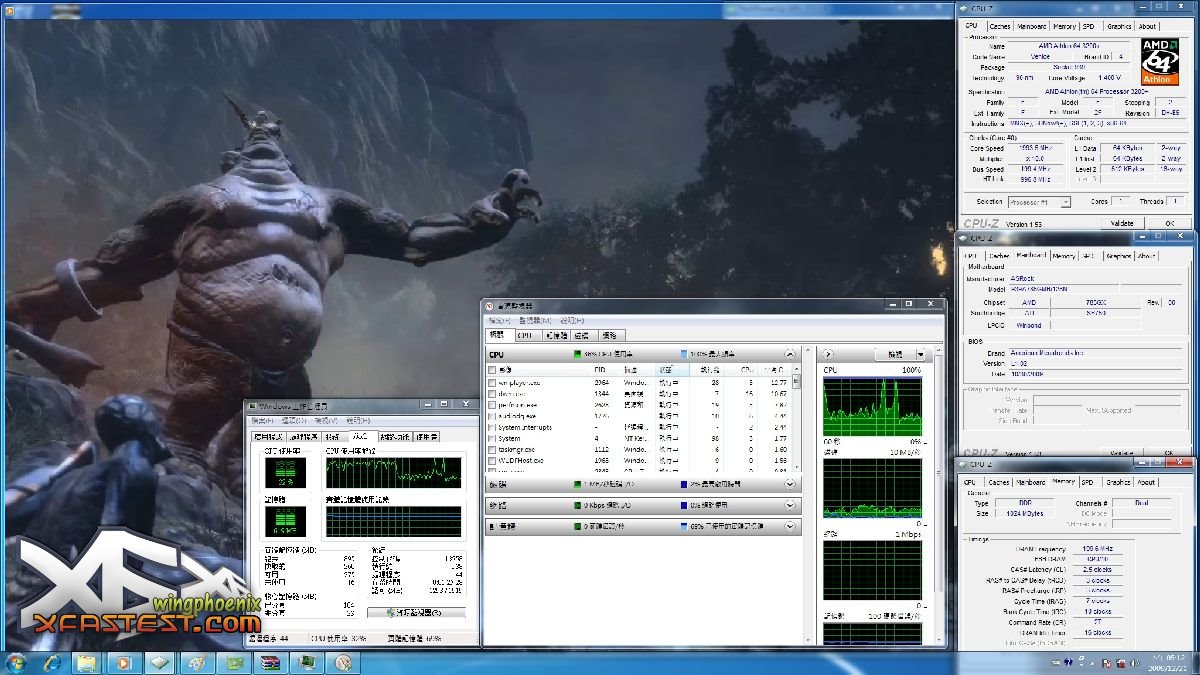

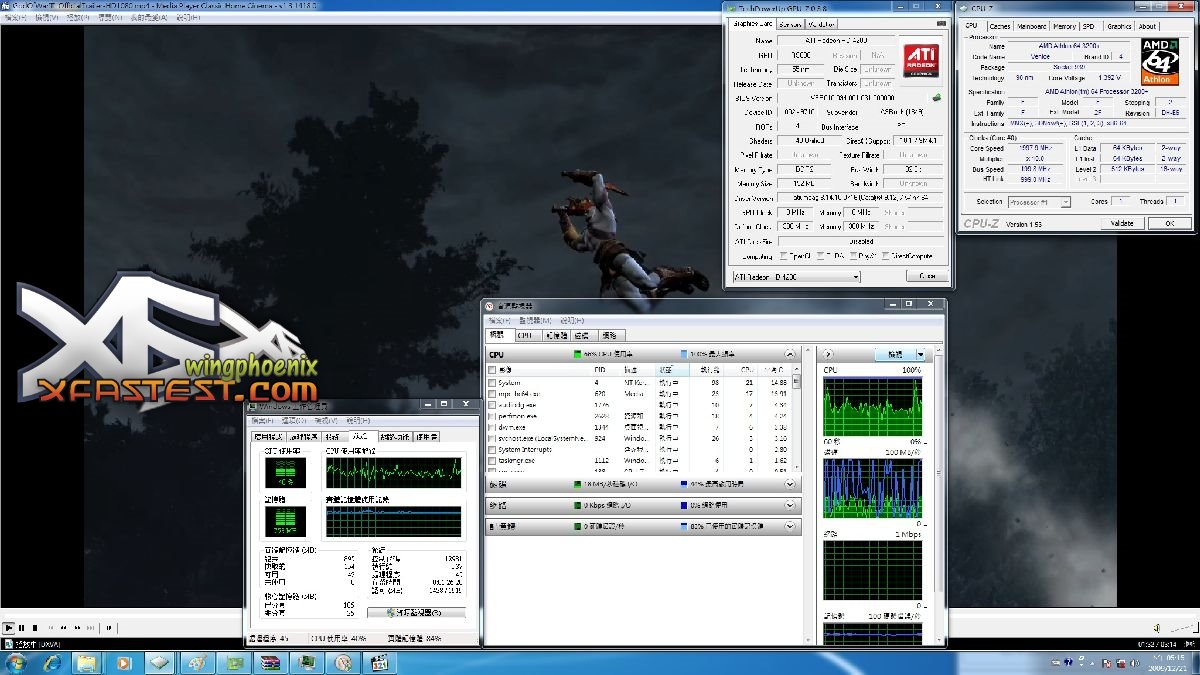

HD硬解能力


CPU使用率大約都在20%左右，785G讓3200+也可以順暢播放HD等級的影片。

小結:這張ASROCK 939 785G，讓不想完全砍掉939平台玩家可以參考看看，加上很多設定都很簡單化，
也加入許多新平台為使用者設計之元素，提升主機板本身耐用度及效能調教方式，
不因為是舊產品就完全不加入新產品好用的功能喔，當然還是有所不足的地方，價格就是其中的一個，
但是可以讓939的CPU獲得小小的升級延續939的產品壽命，值不值得就看使用者的考量!!

pansc

說真的...

現在隨便一顆2000元的CPU都比3200+強太多了...
真的要換板子...我應該連CPU都換...
雖然板子掛了...我想直接改版比較實在...除非CPU是比較高階的版本才會考慮...

天罪

感謝分享  看來小弟HTPC  還可以撐很久   這片先買來放

jackson570

其實939這麼老了
也只是上上網用而已了
最後的這個設計也只是想抓一些有CPU的玩家吧
畢竟939初期可是難得可以賣贏P4的XD

wingphoenix

原帖由 pansc 於 2009-12-22 08:37 發表
說真的...

現在隨便一顆2000元的CPU都比3200+強太多了...
真的要換板子...我應該連CPU都換...
雖然板子掛了...我想直接改版比較實在...除非CPU是比較高階的版本才會考慮... ...

當然，建議有X2以上的CPU或是2G以上的DDR，才不用砍掉重練!!

nerst0802

想到DDR400的RAM......

當初一條1G的就買3600........

X2 4400+更是買了16500..........

recipe

原帖由 nerst0802 於 2010-1-30 05:04 發表
想到DDR400的RAM......

當初一條1G的就買3600........

X2 4400+更是買了16500..........

半年前1 條DDR2 2G 的只要650元.........現在又漲回1500元啦

wingphoenix

原帖由 nerst0802 於 2010-1-30 05:04 發表
想到DDR400的RAM......

當初一條1G的就買3600........

X2 4400+更是買了16500..........

這樣的平台才有保留的價值，不然直接砍掉重練小朋友真的蠻傷的。

gg945

原帖由 wingphoenix 於 2010-1-31 23:16 發表

這樣的平台才有保留的價值，不然直接砍掉重練小朋友真的蠻傷的。

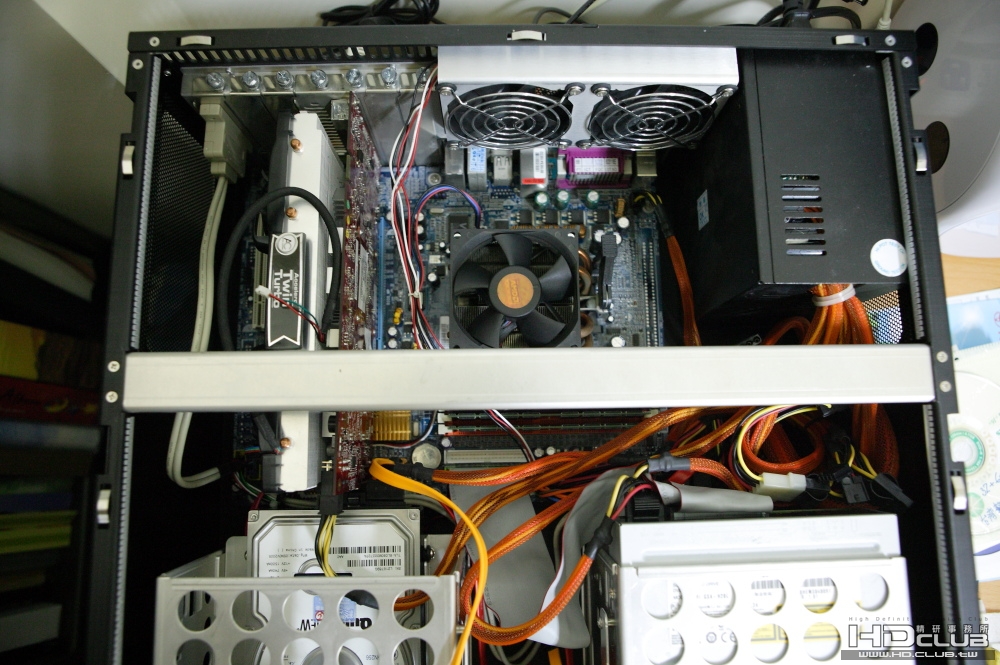

是阿！我的OP 170從工作室退役後想派他到客廳裡養老，應該還拖得動1080P吧，
至於新平台～～～對不起！叛離了十多年來死忠的AMD，i7 920 好好幹吧！別讓我失望！



[ 本帖最後由 gg945 於 2010-2-1 15:00 編輯 ]
