[請教]投影機吊架安裝

tinnlu3

想請版上高手幫忙看一下這樣的投影機吊裝視意圖,這張圖是把投影牆面跟投影機相對
吊掛位置疊在一起.不曉得這樣的高度是否正確與適合呢? 若真平大看到,請參考此圖.
此安排是小弟自行計算的,希望有人可以給一些建議,小弟目前將請真平大幫忙處理.

投影機:optoma HD-20
投影機可安裝距離(鏡頭離牆面)約5.4~5.5米左右(機身離背牆尚有30~40cm)

皇帝位距離牆面目前為5米,可再往拉近0.5米沒問題.

投影牆面前有隻58cm高的深樑,投影機吊上去後,剛好可以幫忙擋住不必要的散射光,
實際投影效果是否會比原本置於茶机上有改善的機會

[ 本帖最後由 tinnlu3 於 2010-4-8 11:24 編輯 ]

dmj

鏡頭對準切齊螢幕上緣，位置置中，距離能有多長就留多長(因為大部份的距離都不夠長，超大豪宅例外)，這是吊掛投影機的三大原則！

所以應該還要往下23公分左右。

[ 本帖最後由 dmj 於 2010-4-8 12:19 編輯 ]

tinnlu3

原帖由 dmj 於 2010-4-8 12:17 發表
鏡頭對準切齊螢幕上緣，位置置中，距離能有多長就留多長，這是吊掛投影機的三大原則！

所以應該還要往下23公分左右。

感謝dmj大大指導..

您的意思是投影機不要水平擺放,稍有點角度來取得切齊上緣呢?
還是仍是水平擺放,但透過校正來取得切齊上緣呢?

因為投影機吊架不曉得能否長到55+23=78cm,或者就儘量伸長來取得貼近畫面上緣.

這台水平擺放時,實際投影位置會有個投射角度出去,但自己量的結果跟optoma網站列的好像又不同.

目前投影機放置距離會算成5.4米左右是為了取得135"的畫面大小,在此距離下已是這台HD20的下限,
無法再縮更小了.主因是希望燈泡亮度就維持在劇院模式,Prjoector Centra網站是建議以劇院模式打
135"應該還可維持相當水準.怕打太大畫面就鬆散掉了.不曉得這部份您會有何看法呢?

[ 本帖最後由 tinnlu3 於 2010-4-8 12:27 編輯 ]

cooperlinyin

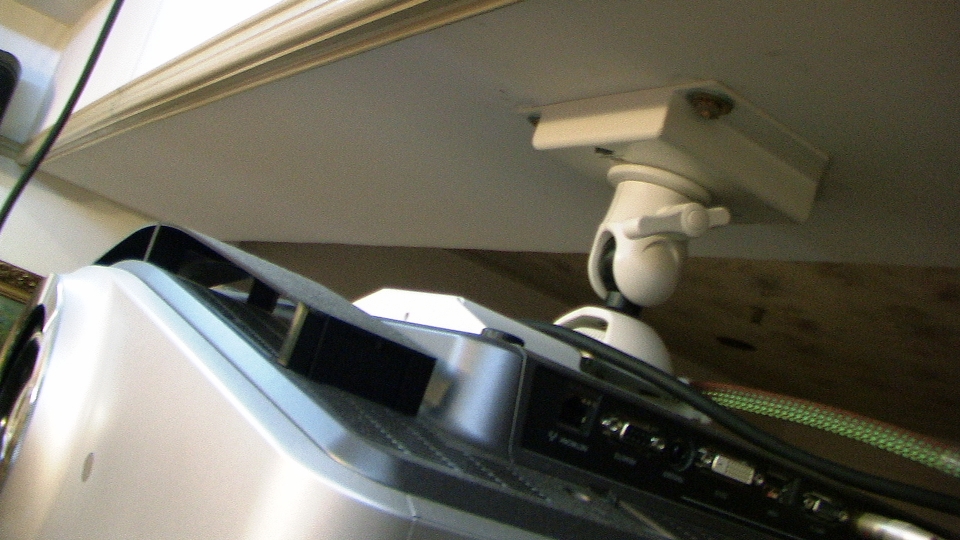

我的吊架狀況

dmj

原帖由 tinnlu3 於 2010-4-8 12:22 發表


感謝dmj大大指導..

您的意思是投影機不要水平擺放,稍有點角度來取得切齊上緣呢?
還是仍是水平擺放,但透過校正來取得切齊上緣呢?

因為投影機吊架不曉得能否長到55+23=78cm,或者就儘量伸長來取得貼近畫面上緣.

...

我的意思是，保持機器水平，吊架應該有附延長管，直接再接下來23公分左右。這樣幾乎不用梯形修正，畫面會達到最佳狀況。

HD-20夠亮了，不用擔心亮度問題，我所謂距離愈長愈好，也是考量除了LCD投影機外，大部份的DLP都沒有短焦機種，要投到135吋，距離一定要夠，例如投135吋，最短距離是5米，那如果能拉到5.5那就最好，不要剛剛好5米，留給鏡頭一點縮放空間。

[ 本帖最後由 dmj 於 2010-4-8 13:27 編輯 ]

tinnlu3

原帖由 dmj 於 2010-4-8 13:23 發表
我的意思是，保持機器水平，吊架應該有附延長管，直接再接下來23公分左右。這樣幾乎不用梯形修正，畫面會達到最佳狀況。
HD-20夠亮了，不用擔心亮度問題，我所謂距離愈長愈好，也是考量除了LCD投影機外，大部份的DLP都沒有短焦機 ...

Sorry, dmj大,這就是小弟比較不懂的地方了,因為若往下降23cm並保持水平,那畫面也不就相對向下23cm了嗎?

因為這台小弟是直接置桌面並且是水平擺放時,投射畫面較水平的鏡頭位置會有個10%~15%的上移,但此時完
全不需進行梯形修正,畫面自然會保持16:9不變形.似乎辦不到機器與畫面切齊耶..

所以小弟推論倒吊時,應該一樣鏡頭水平時,會有個投射角將畫面投出..

[ 本帖最後由 tinnlu3 於 2010-4-8 13:56 編輯 ]

dmj

原帖由 tinnlu3 於 2010-4-8 13:31 發表


Sorry, dmj大,這就是小弟比較不懂的地方了,因為若往下降23cm並保持水平,那畫面也不就相對向下23cm了嗎?

因為這台小弟是直接置桌面並且是水平擺放時,投射畫面較水平的鏡頭位置會有個10%~15%的上移,但此時完
全不需 ...

如果HD20如你所說的投影角度有個角度傾斜的話，那就不用直接切齊螢幕上緣。
我以我以往裝投影機的經驗，投影畫面如你圖所示，都是從鏡頭水平投出，往上拉角度出來，所以我才會說倒投的話要鏡頭切齊螢幕上緣。
我找了原廠網站，並無說明投射有角度差，所以還是依您的實際使用經驗為準。如果你的HD20擺上去沒作任何校正調整，自然投影出去，看一下就知有沒有角度差了。

多謝指教，又多學了一樣。

吊架一定要置中，至於上下的高度，可以裝上投影機後，按實際投射角度來增減高度。因為HD20沒有鏡頭位移功能，所以最好能不作數位修正是最好。

[ 本帖最後由 dmj 於 2010-4-8 14:17 編輯 ]

tinnlu3

原帖由 dmj 於 2010-4-8 14:14 發表
如果HD20如你所說的投影角度有個角度傾斜的話，那就不用直接切齊螢幕上緣。
我以我以往裝投影機的經驗，投影畫面如你圖所示，都是從鏡頭水平投出，往上拉角度出來，所以我才會說倒投的話要鏡頭切齊螢幕上緣。
我找了原廠網站 ...

謝謝dmj大大還幫我查資料,看來這台真的是有投射角度,因為原廠出廠一放就這樣了,畫面真的還不用修正.

剛剛也再查一下,是在投影畫面計算的工具有寫出來:

[ 本帖最後由 tinnlu3 於 2010-4-8 14:31 編輯 ]

真平

因為鏡頭一定有桶狀或針狀變形，是不可能剛好切齊的，所以架設投影機調整畫面時，一定會打比畫面大一點到黑色的位置，這樣才會看到方正的畫面。

tinnlu3

原帖由 dmj 於 2010-4-8 13:23 發表

例如投135吋，最短距離是5米，那如果能拉到5.5那就最好，不要剛剛好5米，留給鏡頭一點縮放空間。...

瞭解,這台不算長焦機種了,以目前預定吊掛的位置,最小剛好是135",最大應該快170".
因為喇叭擺位的關係,135"以經是上限了.目前左置喇叭離側牆只剩40cm左右,再挪恐
怕音場就壞掉了..

小許

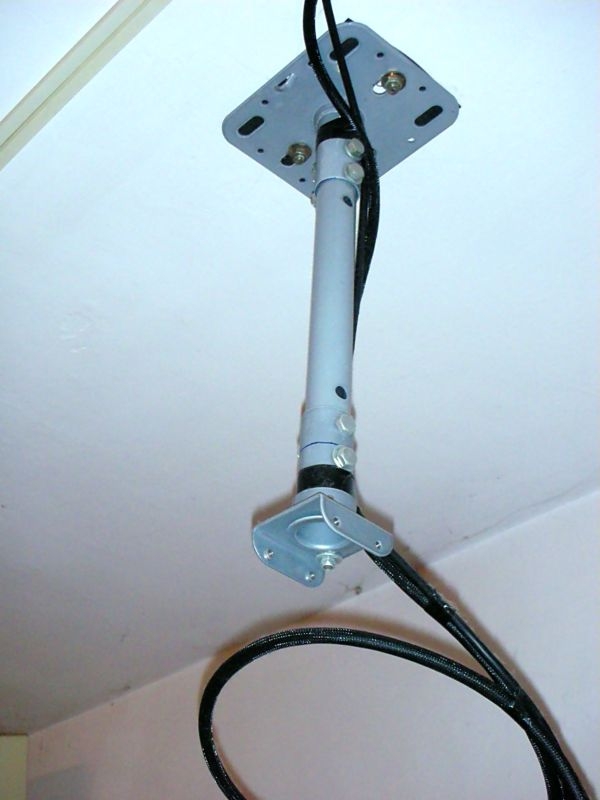

很多吊架都有延伸管
小許這組目前延伸管還不是全上
如果全上的話至少可以再延伸15cm
最長應該可以超過50cm~
參考一下吧！

tinnlu3

原帖由 小許 於 2010-4-9 07:53 發表
很多吊架都有延伸管
小許這組目前延伸管還不是全上
如果全上的話至少可以再延伸15cm
最長應該可以超過50cm~
參考一下吧！94686

謝謝小許兄,小弟現在已請真平兄幫忙找了,就等空檔時來施工.

小許

真平兄的作工非常仔細，
產品也是非常不錯。
期待完成體。

原帖由 tinnlu3 於 2010-4-9 08:01 發表


謝謝小許兄,小弟現在已請真平兄幫忙找了,就等空檔時來施工.

artist1128

請問後續使用哪款吊架呢?小弟也為了天花板太高而煩惱中....不過還沒有兄的高就是了....

tinnlu3

本文章最後由 tinnlu3 於 2010-6-15 12:30 編輯

請問後續使用哪款吊架呢?小弟也為了天花板太高而煩惱中....不過還沒有兄的高就是了....
artist1128 發表於 2010-6-15 12:08

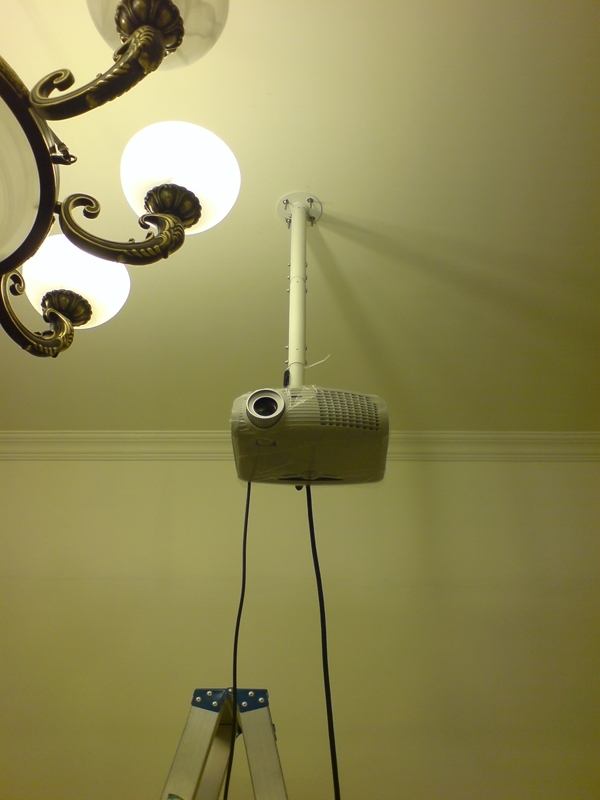

Sorry, 裝好後高興得忘了update這篇了...

小弟因是用O牌投影機,所以就採用原廠的吊架,避免發生規格問題,
原本附的延長管不夠用,再多買了一組延長管來串接,幸好二組接起
後的高度還夠..

為避開那個吊燈的量測過程相當困難,還讓真平兄跑二趟才完工,算是
小弟賺到,投出來的畫面又準又正..

您用的投影機應該不會有這種問題,沒有lens shift的HD20才會那麼傷
腦筋..
