BenQ W6000 For 灰階校正分享

jjwind

繼小弟之前的BenQ W6000 不專業開箱文後
小弟的Spyder 3 TV 終於到了……雖然中間一波三折,到現在還有一些退款的事宜還沒處理=,=
不過總算可以好好針對校正這塊來玩玩 , 順便練練功
說實在的有錢的話應該如網上其他大大說的 , 色度計直上i1-Pro

這幾天連日來撥空找時間來調整W6000 的一些灰階設定 , 不過想不到常常這麼一搞就弄到凌晨@@
害我這幾天上班哈欠連連

也希望調整出來的數據網站上的校正達人能指教指教


以下是小弟的配備
主角 : 不用說就是BenQ W6000 1080P 投影機
BDP pioneer LX-52
古河1.3a版HDMI線
菊池-席白布幕


原本W6000Brilliant Color 開的時候,我設定的全白Y大概在14ftL
Brilliant Color 關掉後,大概掉到13ftL,但因其對比還有很大的範圍可調
所以微調個幾格Y值就很高了...隨便都會破表
所以這次將Y設在16上下(本人希望稍微亮點^^)
想不到出來的數據還蠻讓人滿意的 , 可能是歸功於它優異的流明度表現吧

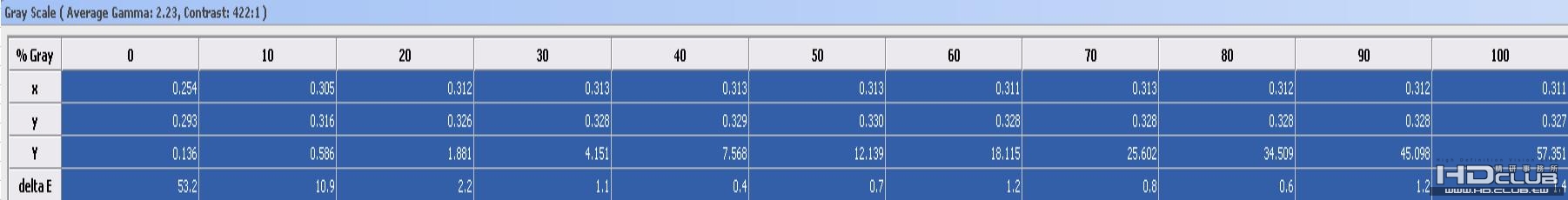

全白Y值設在16上下
Delta E 20IRE以上都可小於2,最低到0.4, 比預期的小於3還好 , 10IRE也調到10左右

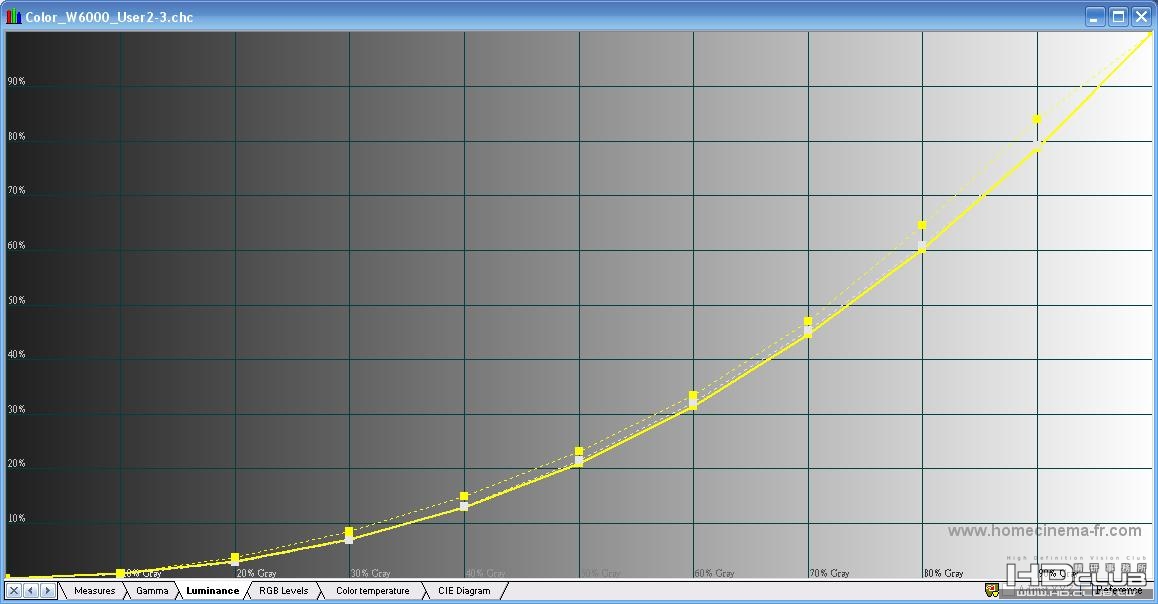

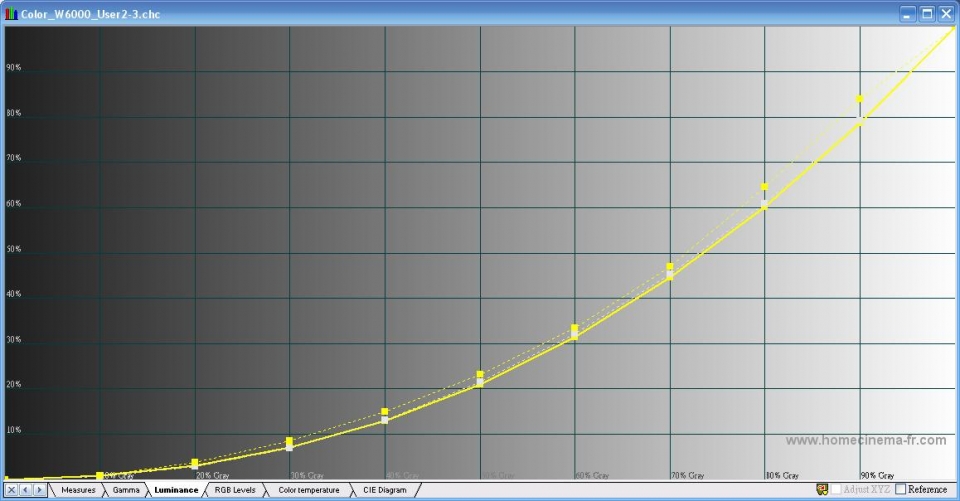

Luminance
黃虛線為調整前標準模式
黃實線為調整後使用者模式
可以看出調整前有比較偏亮的狀況 , 不過這台本來就主打有環境光的投影
調整後的數據很符合target

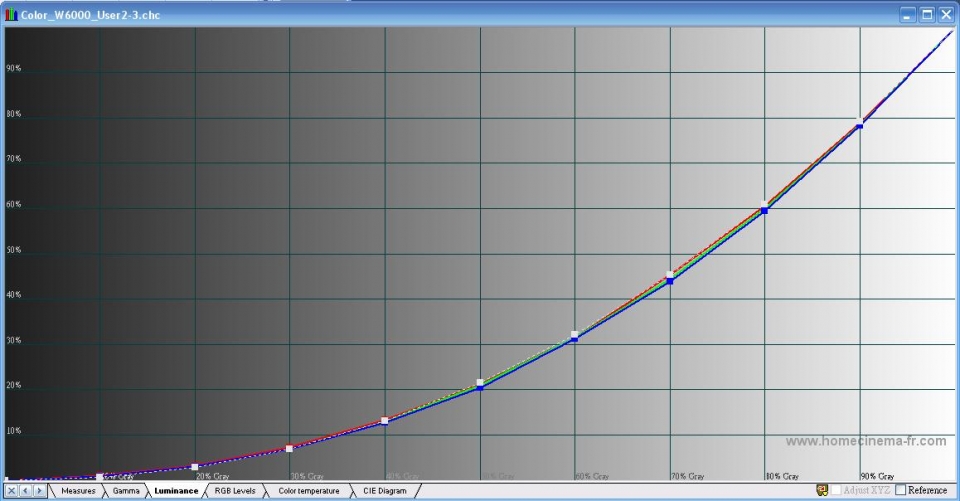

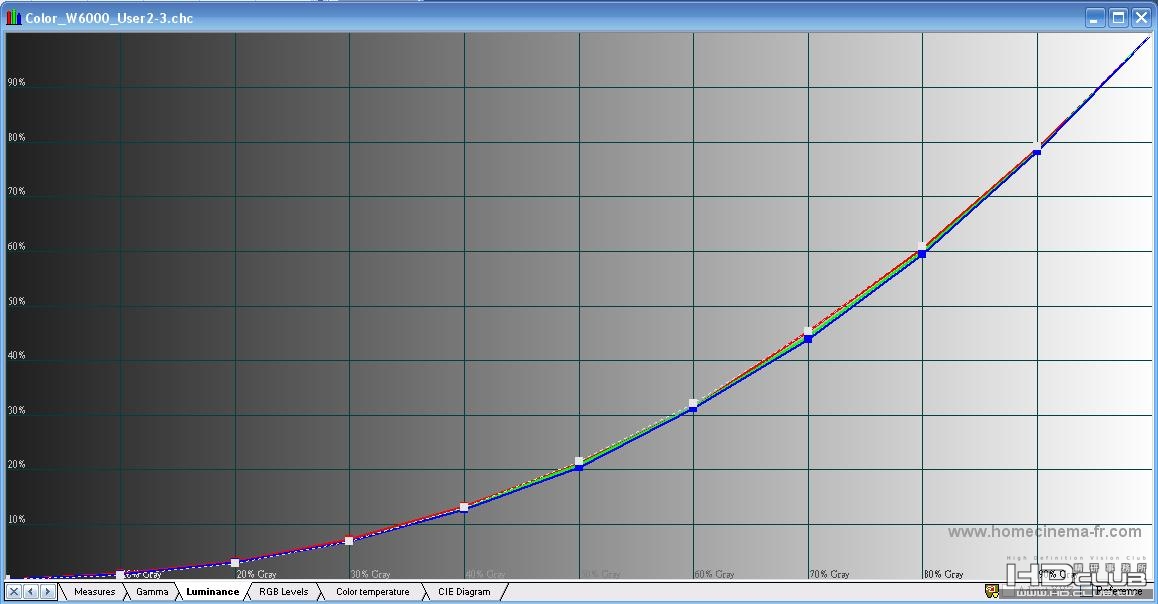

補上調整後RGB分布

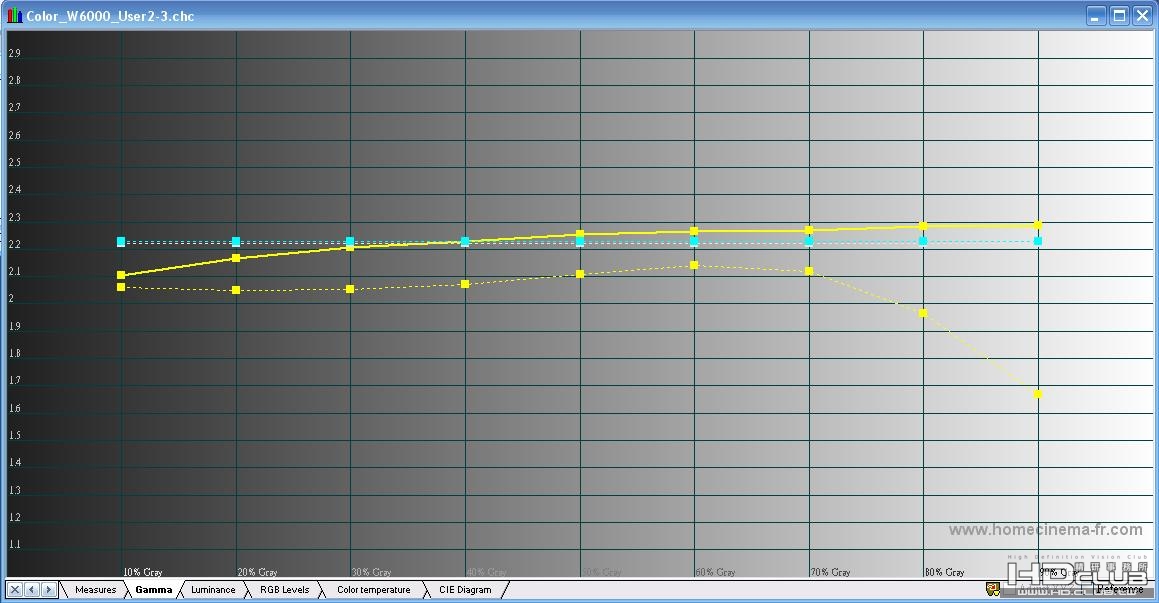

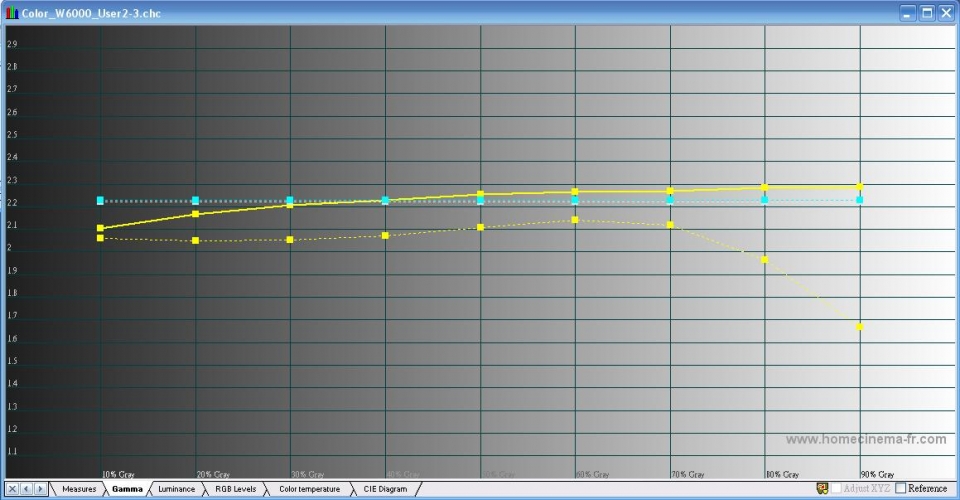

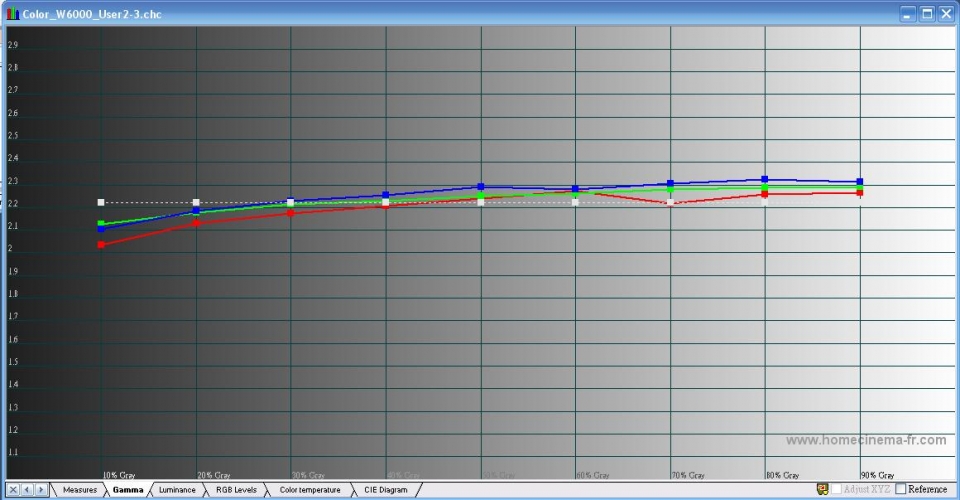

Gamma值
黃虛線為調整前標準模式
黃實線為調整後使用者模式
調整前稍嫌不夠黑
調整後平均值約落在2.23上下
應該還有更接近2.2及更平穩的實力


補上調整後RGB分布

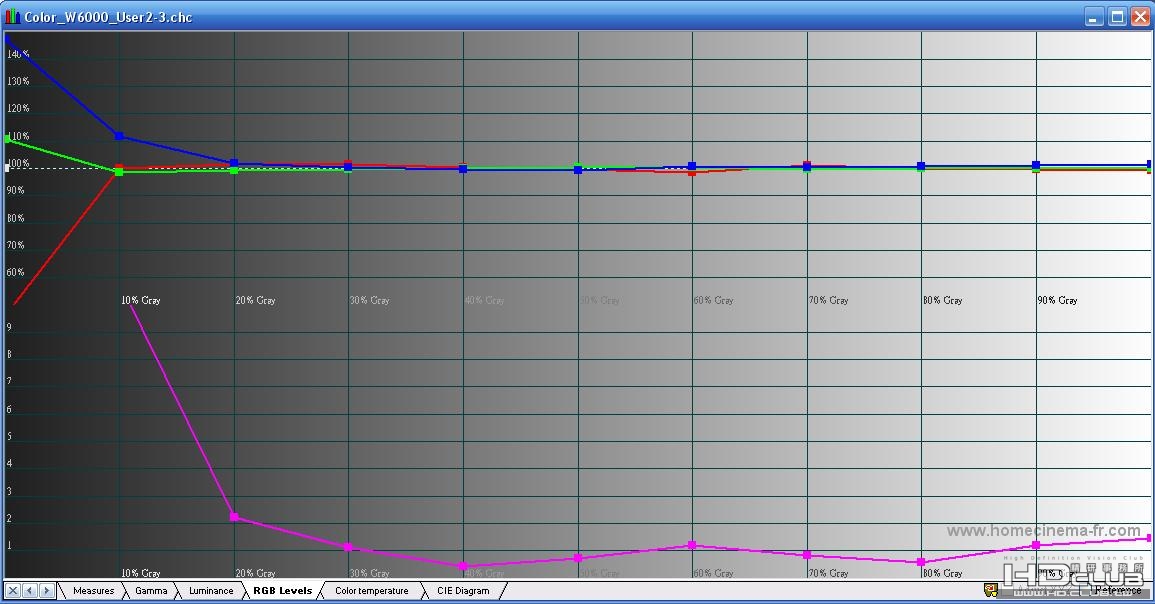

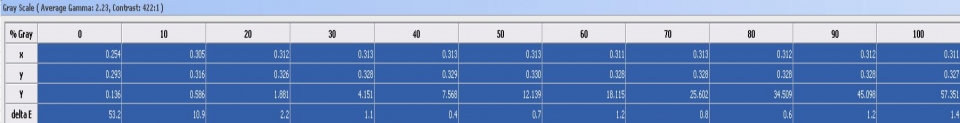

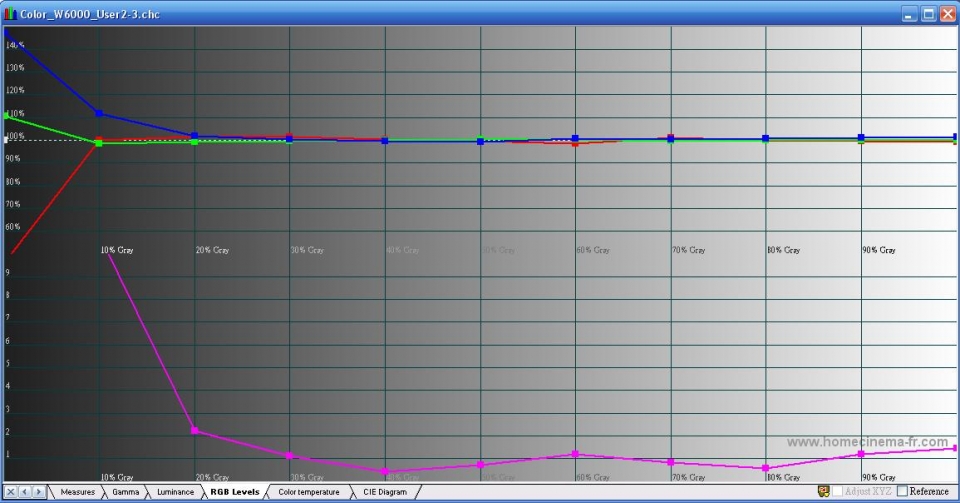

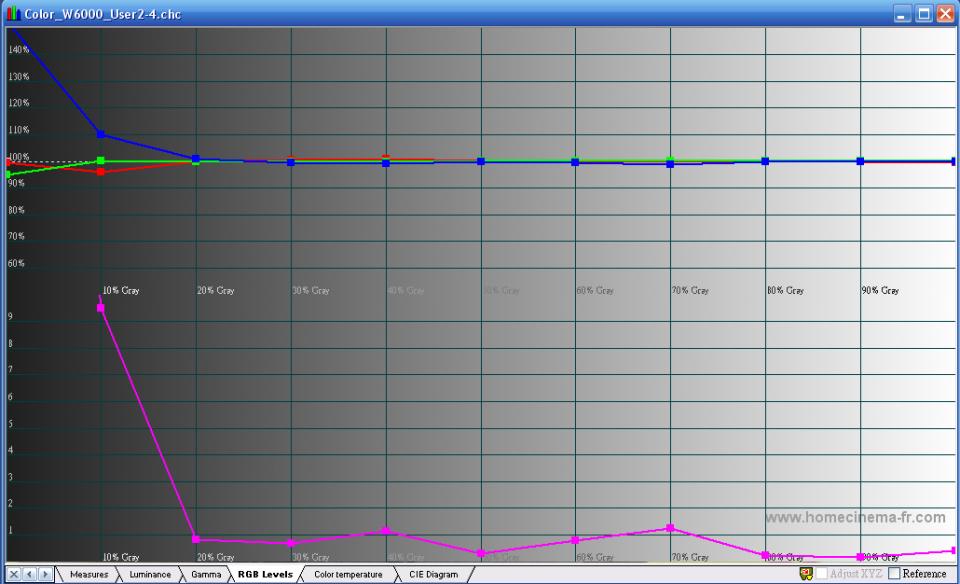

調整後各灰階RGB白平衡
可以看到W6000 於20~100 IRE 很平穩的貼在100%這個target
Delta E 也均小於2以下, 一整個滿意ㄚ

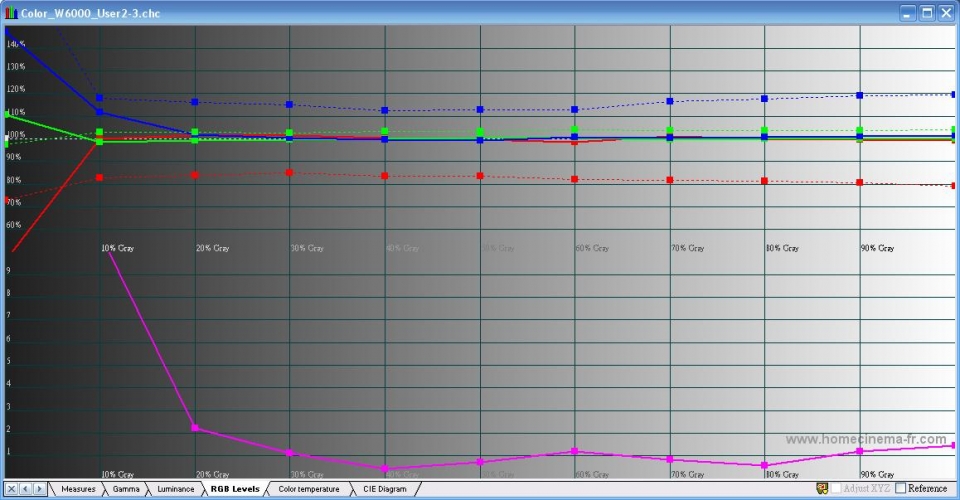

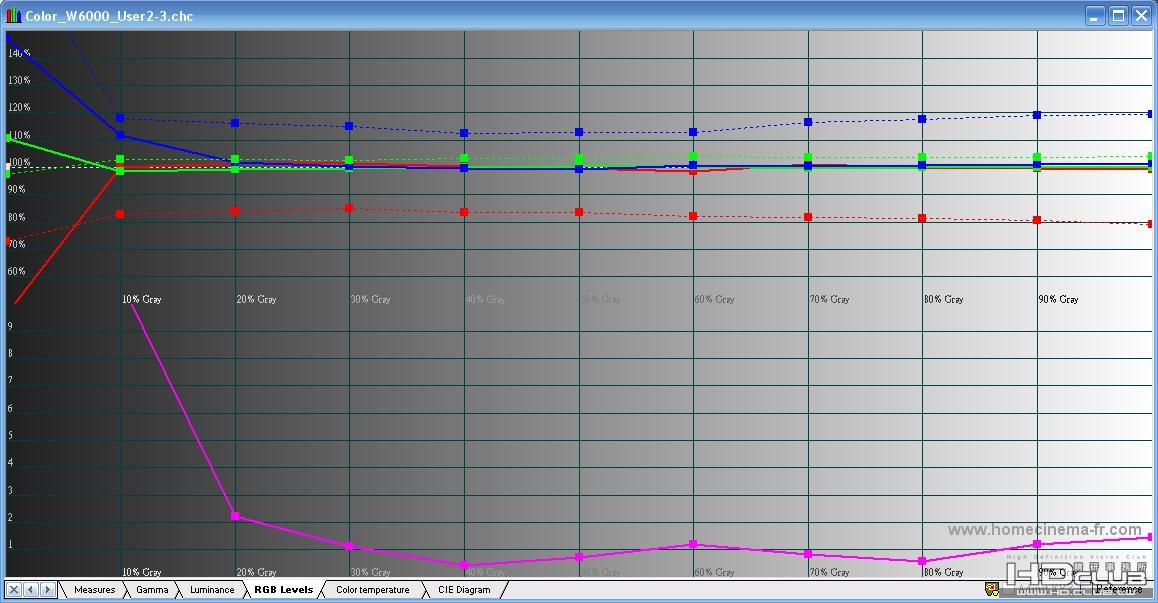

補調整前數據
虛線為調整前標準模式
實線為調整後使用者模式

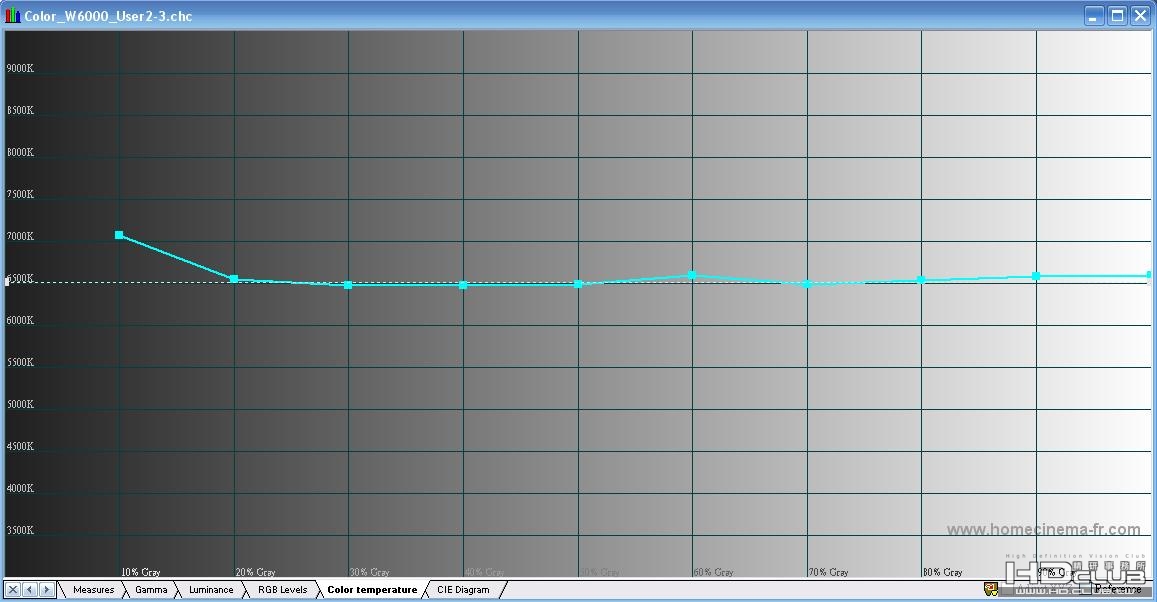

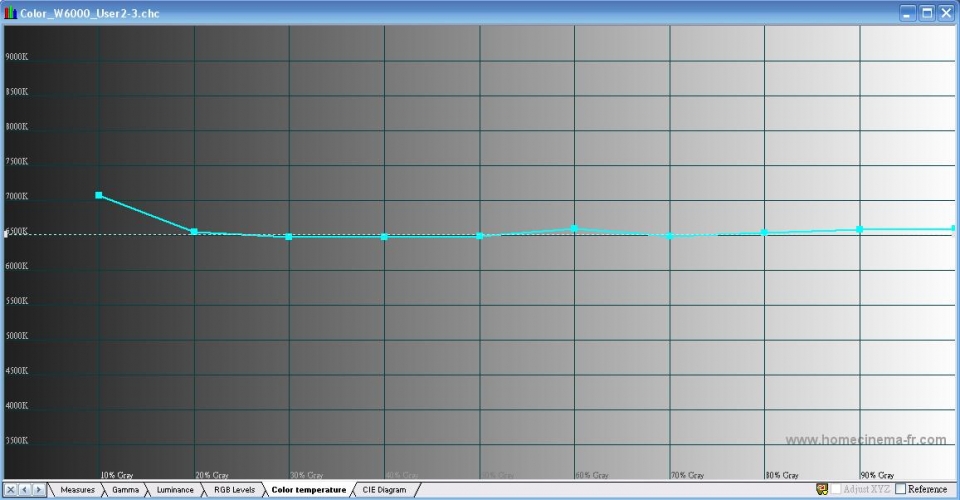

色溫




D65 各灰階分布




至於色域部份等小弟有空再PO出來請各位大大指點



[ 本帖最後由 jjwind 於 2010-4-22 18:59 編輯 ]

JUDAS

色溫調的真棒!讚喔!

west

jjwind 兄擷取色域圖片時，建議存成png檔。
以免jpg嚴重壓縮，會有誤導。

精研論壇支援 png 圖檔上傳的。
感謝你的熱心分享，也期待其他更多調整測試心得。

kevinsha999

樓主的投影機本來就已經不錯，經過精心調整之後，看起來更加賞心悅目，讓使用BENQ W500的小弟我，真是有夠羨慕的呢！

感謝樓主專業分享，也期許自己能夠早日踏上1080P投影機家族囉！

joewang2003

給您加分啦, 有機會也請您用 Super HiVi Cast + blue filter 目視跑一便, 看看效果

PS: 那片 菊池-席白布幕, 也有加分效果

jjwind

原帖由 west 於 2010-4-22 21:14 發表
jjwind 兄擷取色域圖片時，建議存成png檔。
以免jpg嚴重壓縮，會有誤導。

精研論壇支援 png 圖檔上傳的。
感謝你的熱心分享，也期待其他更多調整測試心得。 ...

好的~
下次會注意一下~
希望這星期放假有時間來看一下色域這塊~

jjwind

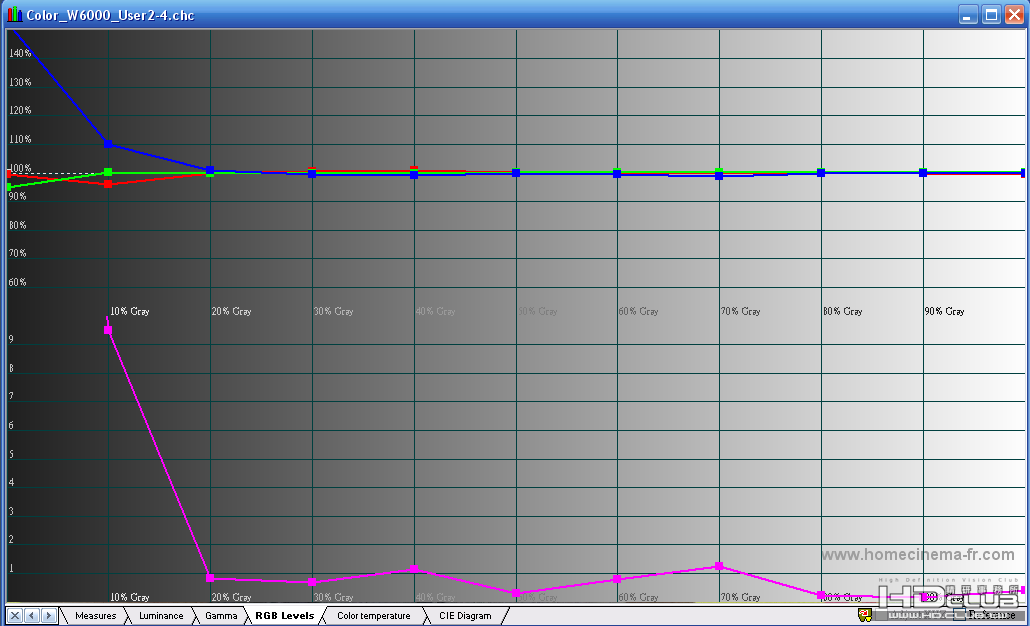

補一些新圖
雖然進去工程模式,但RGB x/y 還是調不動
(不知是否那裡調整出差錯,有大大能指正的嗎??)

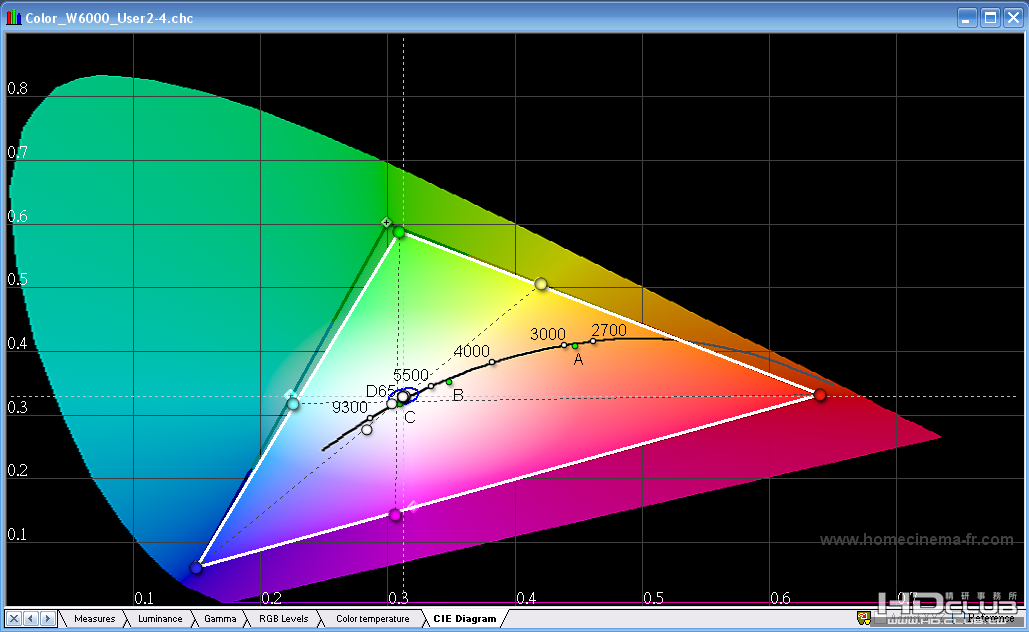

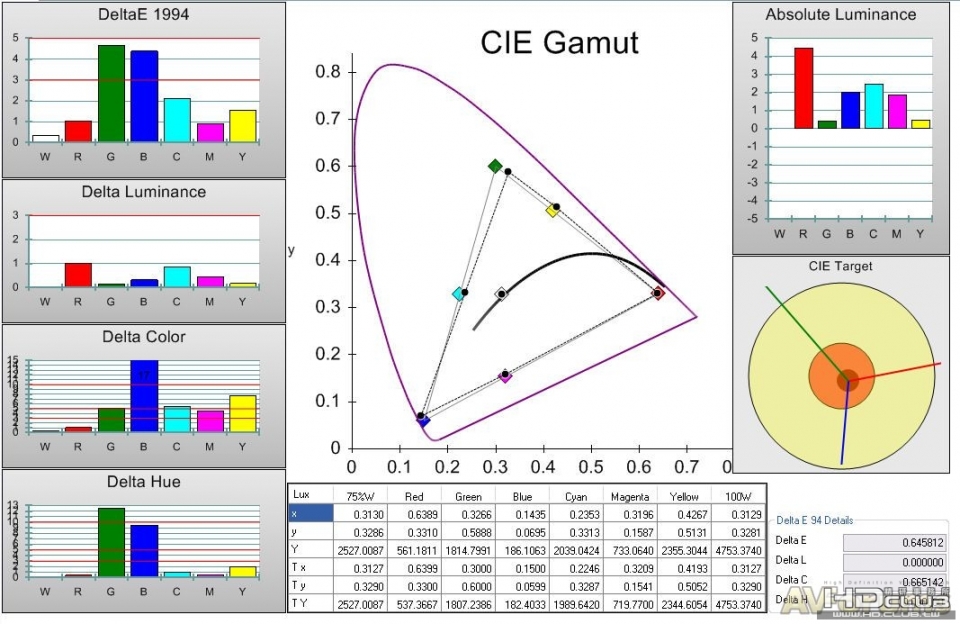

目前只好先PO出直接量測的色域圖
W6000 於藍色跟紅色還蠻符合target的
綠色就稍嫌不足


但整體表現,以10萬以下full HD機種小弟認為算是還不錯
就算一般user不調整也可有不錯的表現
尤其是有環境光的家庭,畫面一整個明亮又不失色彩
,而在暗房中也能有不錯的表現

只可惜這星期玩玩就要還親戚了....
趁這星期六日多看幾部電影^^"

g660606

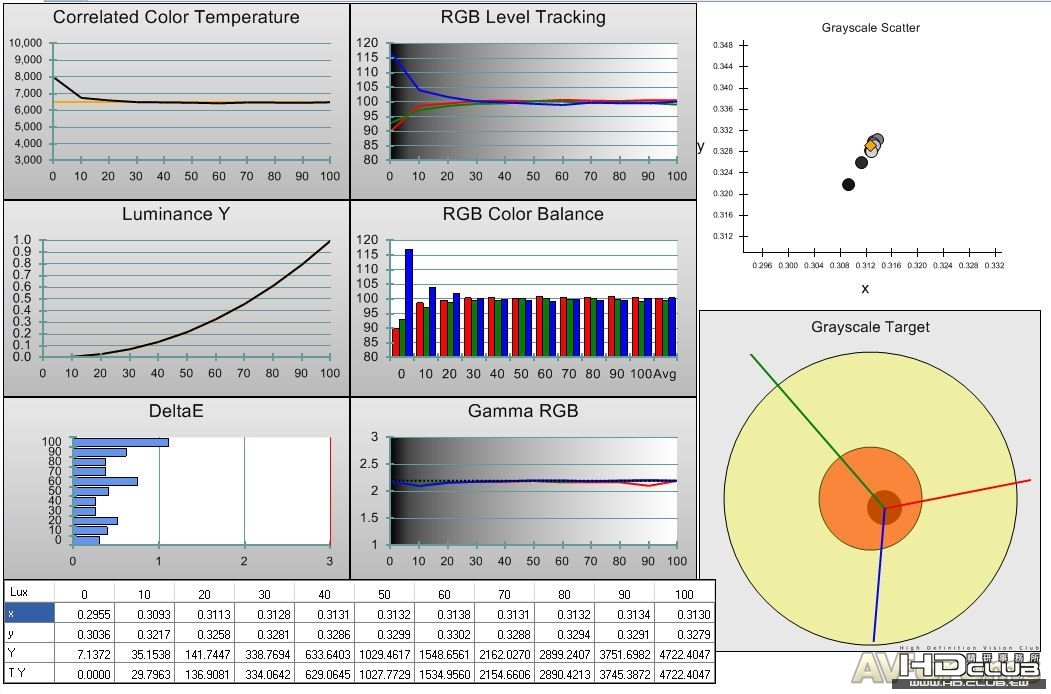

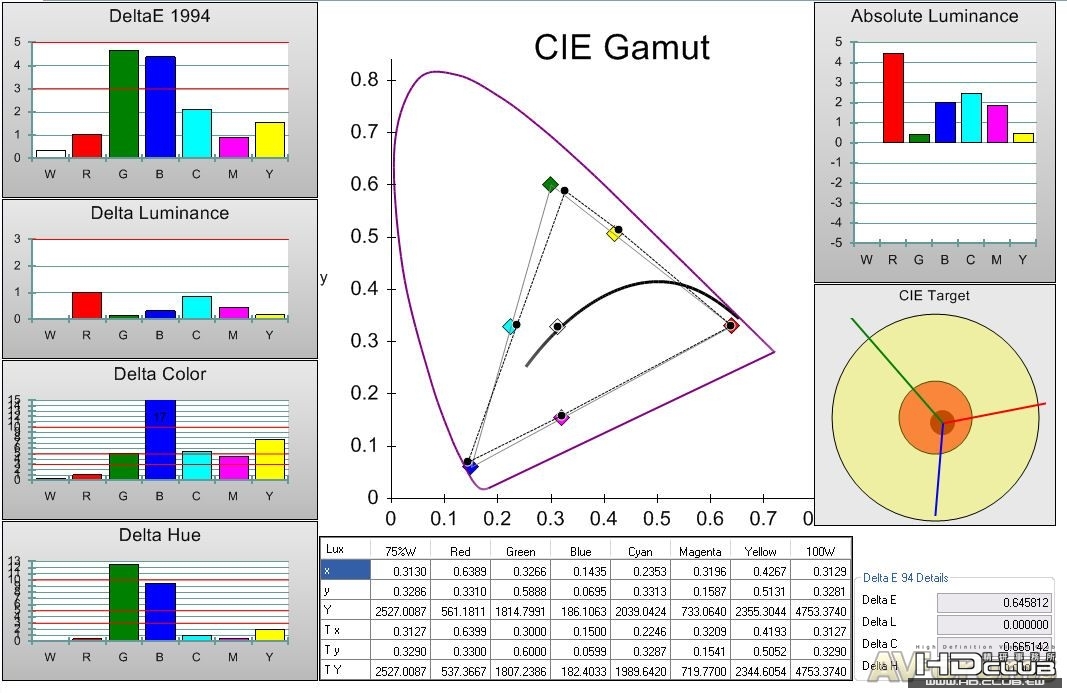

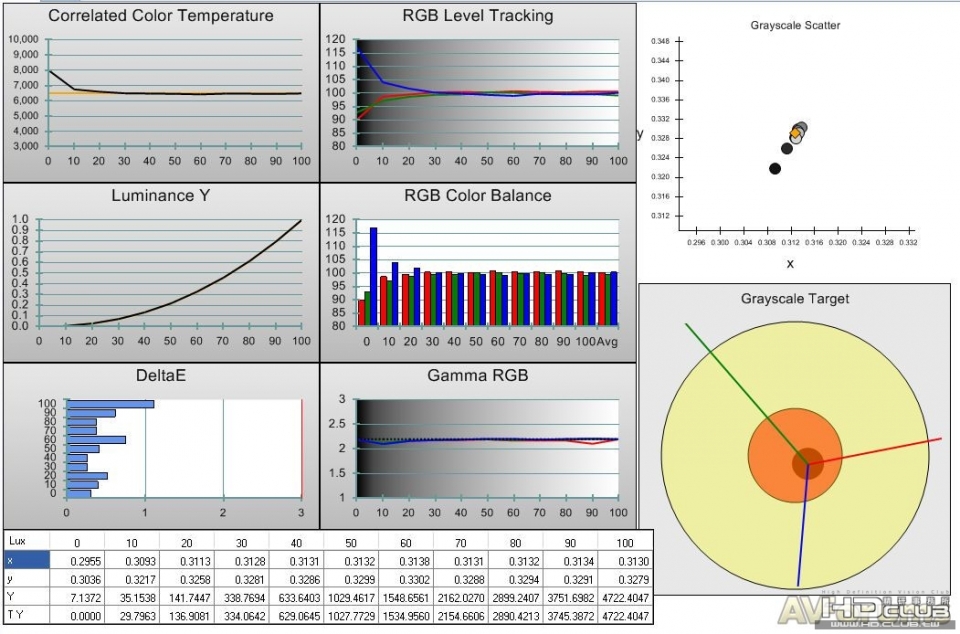

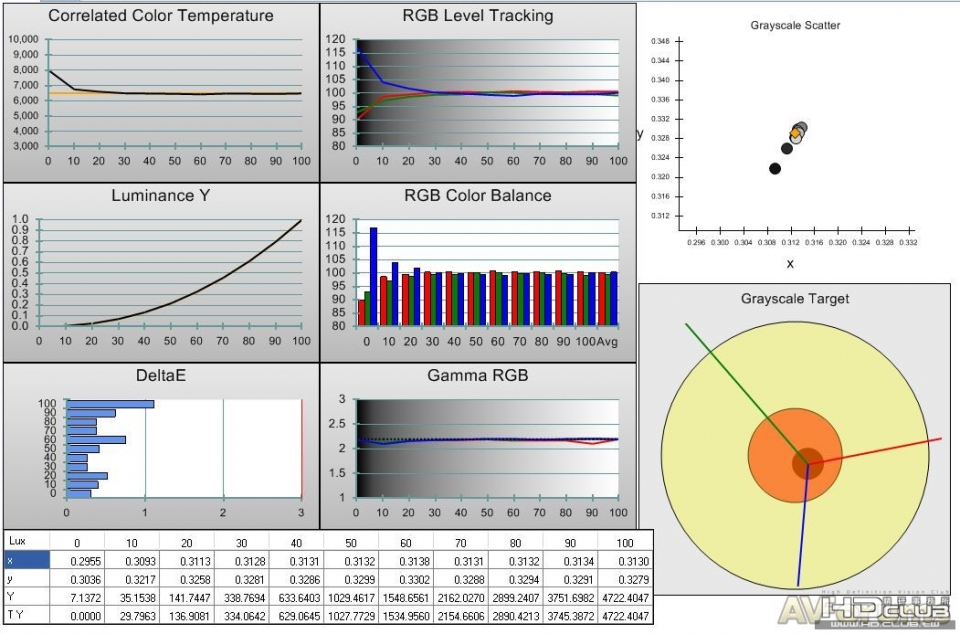

AVS上的報告,您可以比較一下

花見小路

原帖由 g660606 於 2010-4-24 11:40 發表
AVS上的報告,您可以比較一下

請問g660606大
AVS上有w5000的報告嗎?
謝謝

g660606

原帖由 花見小路 於 2010-4-24 14:32 發表


請問g660606大
AVS上有w5000的報告嗎?
謝謝

精研這裡有
http://www.hd.club.tw/viewthread.php?tid=26037&highlight=%2BW5000%2B

jjwind

看來我的Gamma值還調得不夠好^^"

g660606

原帖由 jjwind 於 2010-4-24 16:17 發表
看來我的Gamma值還調得不夠好^^"

我覺得您一開始就調得非常好,相信多練習以後會更棒

光之白翼

原帖由 g660606 於 2010-4-24 11:40 發表
AVS上的報告,您可以比較一下

回g660606大~

這應該是英國AVForums的測試報告吧...

光之白翼

原帖由 jjwind 於 2010-4-24 10:11 發表
目前只好先PO出直接量測的色域圖
W6000 於藍色跟紅色還蠻符合target的
綠色就稍嫌不足

回jjwind 大~

10 IRE無須強求~
灰階基本上算有達水準~


Gamma因暗部往下走~後端亮部往上走~
影像景深立體感會差些微~
但現在亮/暗部細節會比較明顯些微~


這張色域圖...
可惜無法得知色彩精準度如何...
目前只能看到目前的各色xy座標而已...


[ 本帖最後由 光之白翼 於 2010-4-24 21:58 編輯 ]

真平

原帖由 jjwind 於 2010-4-24 16:17 發表
看來我的Gamma值還調得不夠好^^"

gamma無需那麼在意那個數字，平順且落在合理範圍即可。
這些10萬以下的儀器包含小弟自身在用的i1pro量暗部亮度出來值的準確度都不足以計算暗部的gamma。暗部gamma要量準是要有非常嚴格的步驟與程序，落落長一大篇，連我都不想看，我想大大應該是不會有興趣才是，再加上儀器的價位更不是我能負擔。

[ 本帖最後由 r88522726 於 2010-4-24 20:56 編輯 ]

g660606

原帖由 光之白翼 於 2010-4-24 20:31 發表

回g660606大~

這應該是英國AVForums的測試報告吧...

謝謝大大指示,是小弟的錯(寫錯),但的確是W6000的報告沒錯,
小弟對光大的景仰有如滔滔江水連綿不"決"得...

[ 本帖最後由 g660606 於 2010-4-24 22:11 編輯 ]

g660606

原帖由 光之白翼 於 2010-4-24 20:48 發表

回jjwind 大~

10 IRE無須強求~
灰階基本上算有達水準~


Gamma因暗部往下走~後端亮部往上走~
影像景深立體感會差些微~
但現在亮/暗部細節會比較明顯些微~


這張色域圖...
可惜無法得知色彩精準度如 ...

大大
Delta E/Delta hue/Delta color  請問圖上的是什麼意思,多教導我吧,謝謝

[ 本帖最後由 g660606 於 2010-4-24 22:17 編輯 ]

光之白翼

原帖由 g660606 於 2010-4-24 22:15 發表

大大
Delta E/Delta hue/Delta color  請問圖上的是什麼意思,多教導我吧,謝謝

回g660606大~

大大言重了...
小弟只是影音路上迷途小玩家...
哪有什麼本事能讓大大景仰的...


在真平-孫大面前~
小弟豈敢班門弄斧~
這個問題當然得由孫大來詳細解說囉~


[ 本帖最後由 光之白翼 於 2010-4-24 23:25 編輯 ]

g660606

原帖由 光之白翼 於 2010-4-24 23:23 發表

回g660606大~

大大言重了...
小弟只是影音路上迷途小玩家...
哪有什麼本事能讓大大景仰的...


在真平-孫大面前~
小弟豈敢班門弄斧~
這個問題當然得由孫大來詳細解說囉~
...

我覺得您也很厲害,而且是超級的利害優

[ 本帖最後由 g660606 於 2010-4-25 00:12 編輯 ]

jjwind

原帖由 g660606 於 2010-4-25 00:05 發表

我覺得您也很厲害,而且是超級的利害優

是阿,真平大跟光大都是小弟要追隨的目標
希望有機會能指導一下小弟

我也想知道~
Delta E/Delta hue/Delta color  請問圖上的是什麼意思,多教導我吧,謝謝
