分享我的第一次HTPC!HD3001家庭劇院電腦

superfat

想很久了！現在線上影片資源真越來越豐富了，最近也用的很兇！
原來我也只用乙台Notebook，配接VGA線及一條音源輸出線就直接在我家的電視上看電影，本來這樣我就很滿足了！

不過最近我發現老婆大人也需要用Notebook上網用facebook，然後就把電腦移走，下次我又要重新接線。這樣一來一往，次數一多，有時候我真的懶的用了！
所以我就敗一下去了，我也不用跟她爭，她要用那台上網也ok！我也可以看我的電影、玩玩電腦游戲。

然而...我終於裝完了！


首先介紹一下這台HTPC的規格：

材質：鋁
顏色：銀
型號：HD3001
主機板適用類型：標準ATX, Micro ATX, Mini-ITX
多媒體配件：VFD，紅外線搖控器
硬碟支架：內部 3.5〞x 6
散熱系統：背面 80mm散熱風扇孔 x 2、側面 120mm散熱風扇孔 x 1
介面卡擴充槽：7個插槽
前面板I/O埠：USB2.0 x 2, 音源輸入 x 1, 麥克風 x 1, SD / MMC / MS
電源相容性：標準PS2 (ATX)
尺寸：435mm(W) x 166mm(H) x x 466mm(D)



機縠是鋁製材質做成，有別於一般電腦鐵縠，並不是只有前置面板為鋁質打造，而是全身機縠都為鋁質結構，還包含到內部的其他組件也都是。從內到外都很講究質感，不會有內外不協調的感覺。
[local]2[/local]

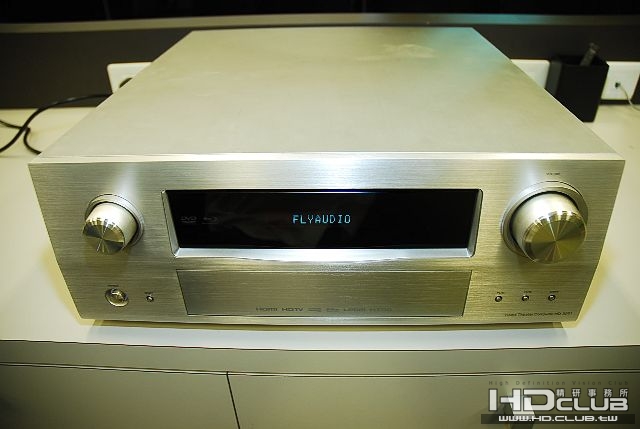

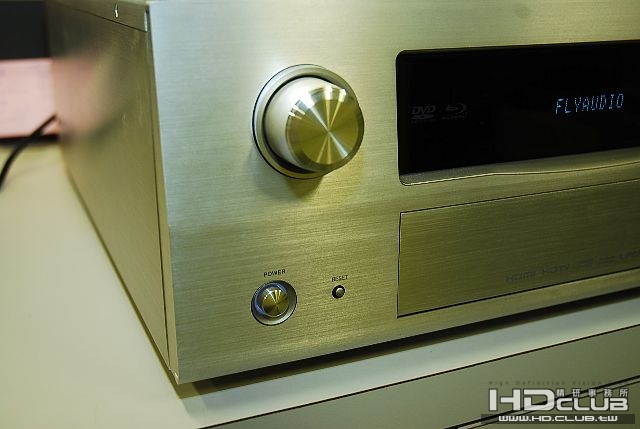

為營造出直正的家庭劇院的氛圍，整個外觀上改造成家庭音響等級的質感，雖然也保留原有電腦主機的操作功能，同樣設置Power鍵及Rest鍵，但整體操作就改成音響級的介面來呈現。如同旋鈕造型一樣，鏡面的質感，旋鈕調節的操作方式。




前方設有基本的Play (播放鍵)及Stop (停止鍵)兩種多媒體按鍵，如果臨時要就近操作的話可以透過這個控制。
另一個按鍵DIMM是調整前VFD顯示營幕的亮度比，這裡我就不多作介紹了！

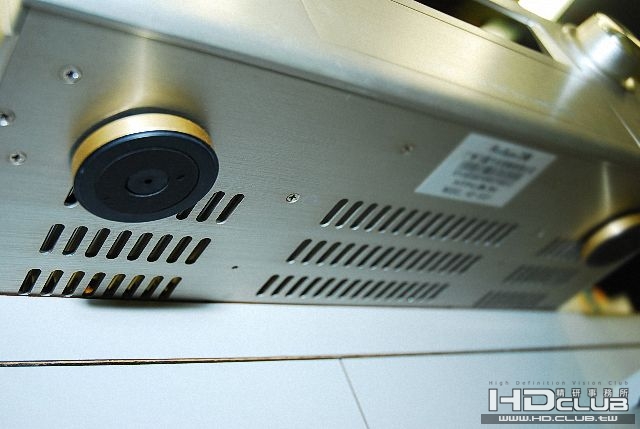

主機的散熱結構是很重要的，所以看一下主機的底部有一整個區塊的散熱孔，方便外部的冷空氣進入降低主機內部的溫度！
而且我發現它連底部的止滑墊都是採用高級音響類型的，不是那種小型錐型黑色軟墊...這樣才有高級音響的感覺...

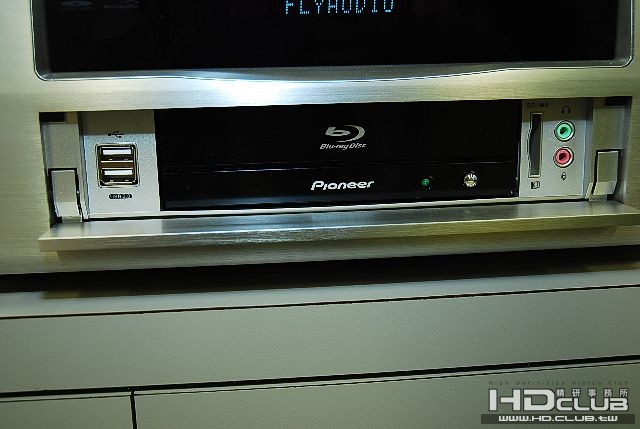

前面板下方的裝飾板打開，主機的前方配置各類的I/O埠提供使用，隨時打開就可以連結個人的電腦週邊，包含耳機、麥克風、隨身碟，就連SD卡也有，所以有相片要備存到主機內是很方便的。另外光碟機的部份也是隠藏在這裡，所以如果平日不使用時，可以將裝飾板蓋上，除了讓這些坑坑洞洞的接孔不要外漏在外面讓主機保持美觀以外，也可以防止不必要的灰塵飛入。

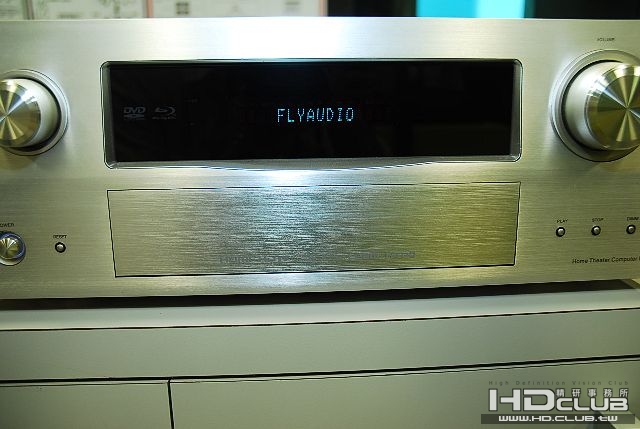

電源一接上，前方的液晶顯示面板，就會先顯示這家生產公司的名稱。

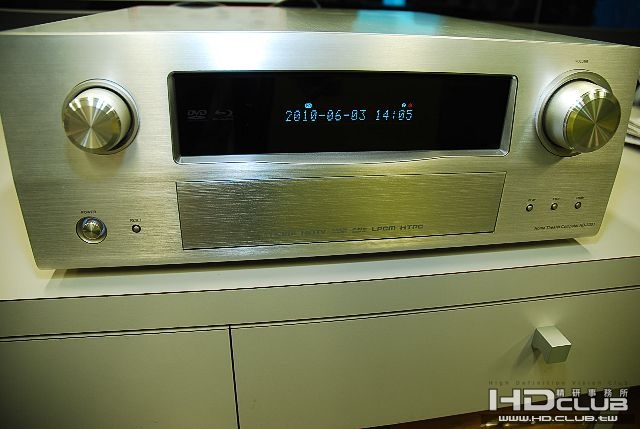

接著就會出現即時的系統資訊，透過抓取電腦系統的時間及部份操作動作，可立即顯示。例如系統日期時間、播放狀態...等等。
就連接入USB隨身碟之類的週邊，也會在VFD上顯示USB的小圖示出現哦！

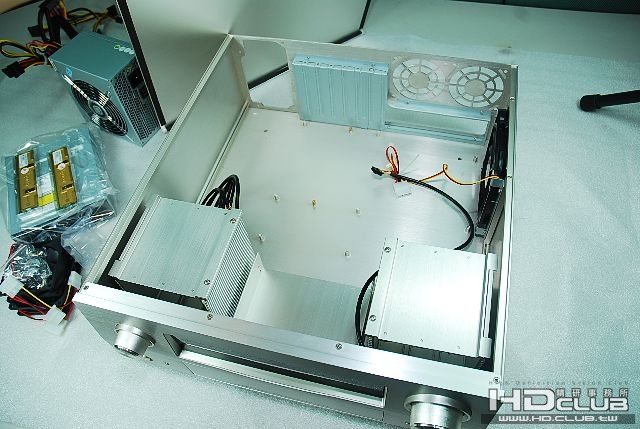

打開機縠的上蓋之後，裡面的空間非常大，對於現在市售的電腦機板ATX、Micro ATX和Mini-ITX，都是可以按裝的。
其他安裝的內容還有：

硬碟槽：可擴充至6顆大容量硬碟；
主機板：乙個，適用標準ATX、Micro ATX和Mini-ITX；
光碟機：乙台，可選搭藍光DVD播放器；
介面卡：可裝設7個介面卡，空間上也可放置大型高效能顯示卡；
電源供應器：乙顆，標準呎吋；
散熱風扇：8cm小型風扇 x 2、12cm大型風扇 x 1

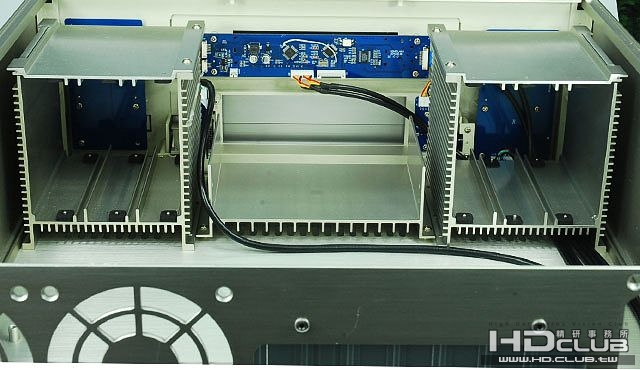

在這裡可以看出前端是有三個區域組成，左右兩側是硬碟的固架，中間則是光碟機的固定架！而每一個組件也全都是鋁質製成，有3mm，所以可以感覺硬碟及光碟機放在上面非常的穏固。

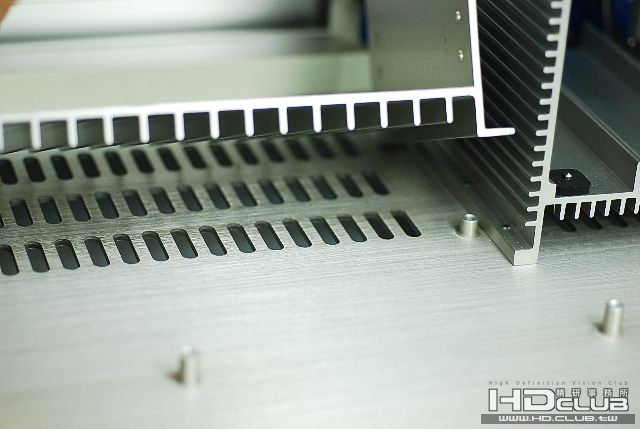

而且可別小看這三個放的地方，它們可不是隨便找位置放，而是正下方都是有設計散熱孔在那裡，便於這些高發熱體散熱。

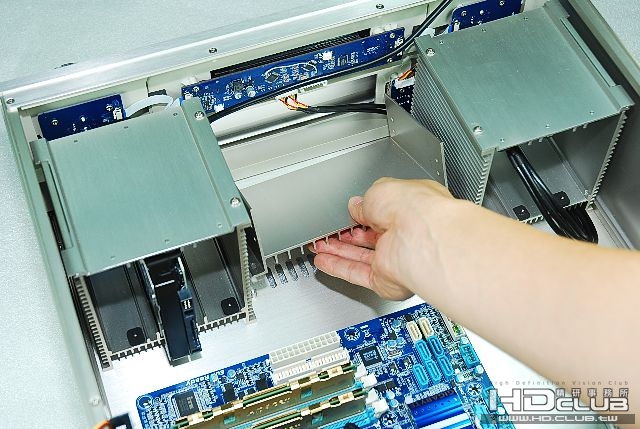

讓我移開光碟機固定架，可以看到下方都是散熱用的孔洞，感覺就好像有源源不斷的冷空氣會吹進來協助散熱。

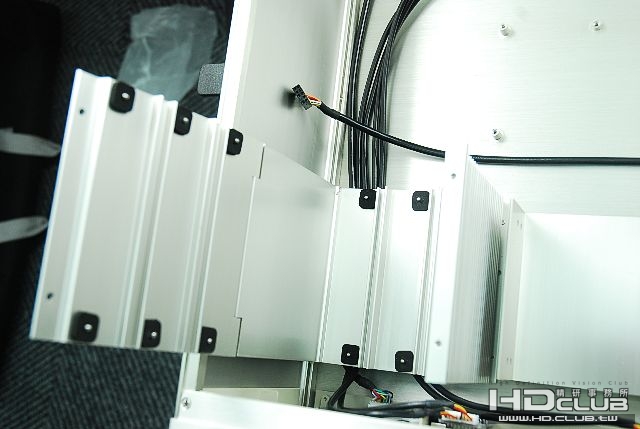

硬碟固定架打開可以發現有數個黑色物體，它其實是用來扣壓住硬碟，使硬碟能穏固的放置在裡面。一般我們在鎖硬碟都需要鎖到2~4顆螺絲；如果以次數來算，6顆硬碟就要鎖24次，現在只要鎖固定架上方的2顆螺絲，其餘的就都以壓扣的方式固定，確實省點不少力氣。

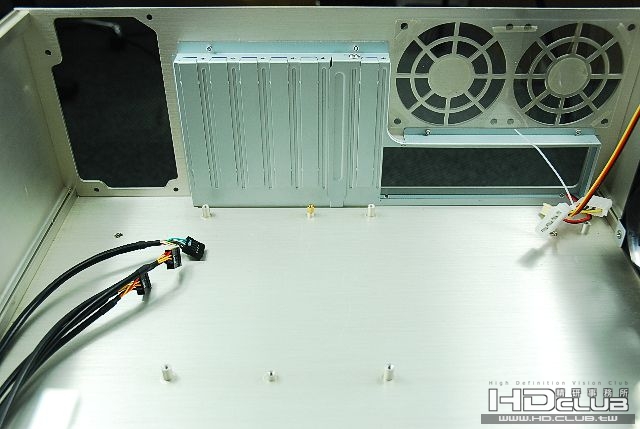

後方的背板其結構就很熟悉，也是我們常用的個人電腦介面，所以組裝上應該都可以輕鬆上手。
除基本的電源及散熱風扇之外，還設置有７個介面卡插孔可以擴充，方便增加其他多媒體介面卡。

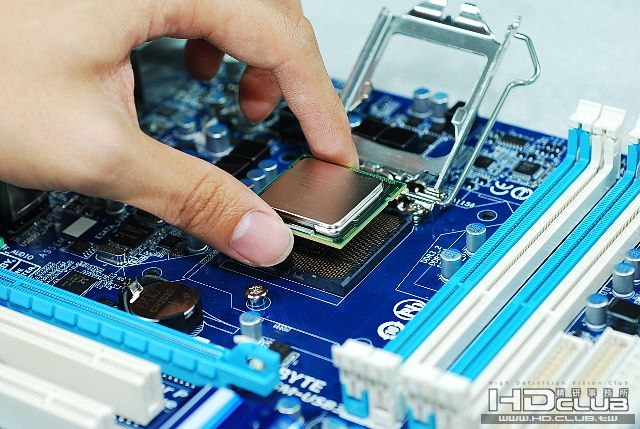

我開始按裝囉！我先將CPU的部份組裝到機板上，然後再放入機縠內！
此次安裝的「i」系列CPU處理器「i3-530」，本身已有內建繪圖晶片。

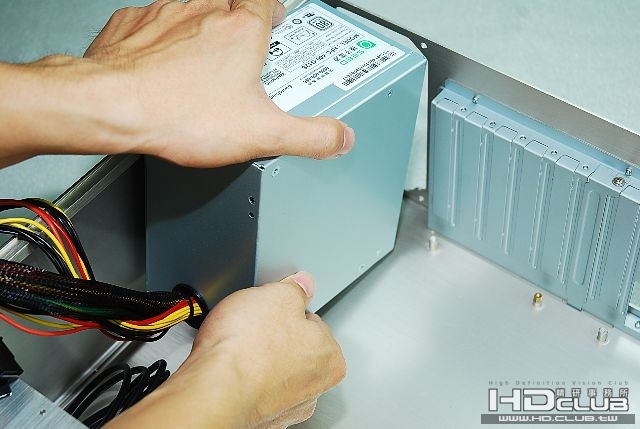

安裝電源供應器

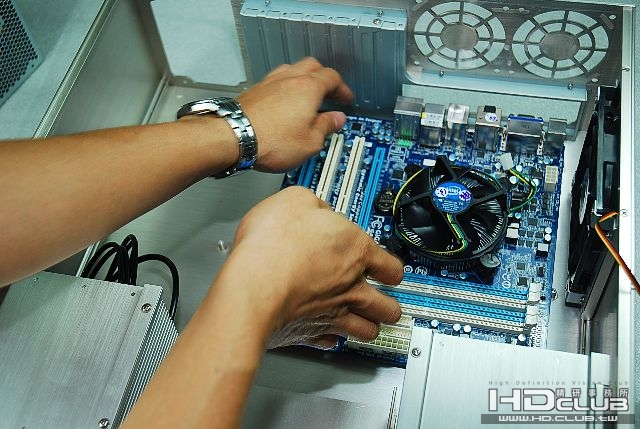

完成CPU及風扇的按裝之後，就可將主機板放入機箱之內！感覺就好像要賦於它生命一樣。

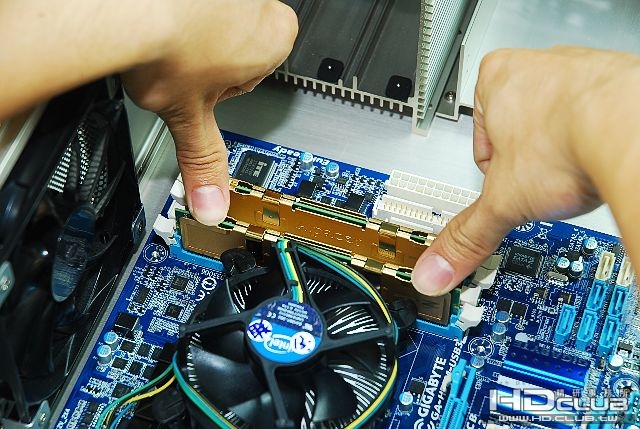

為使用主機板的雙通道功能（請參考該主機板操作說明書），這裡一次裝了兩2支DDR3 2G記憶體。

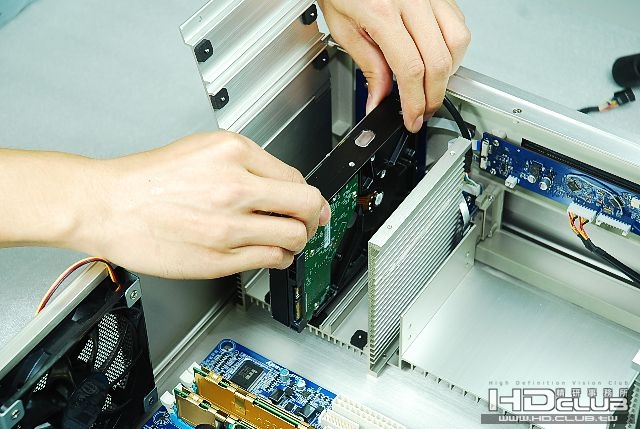

硬碟在安裝確實很方便，不需要拆下整個固定架，只要打開上蓋板，然後放入硬碟，並對齊硬碟兩側鏍絲孔，最後蓋上蓋板就可以了。
其原理就是利用固定架上的「黑色錐柱」扣住硬碟兩側螺絲孔。

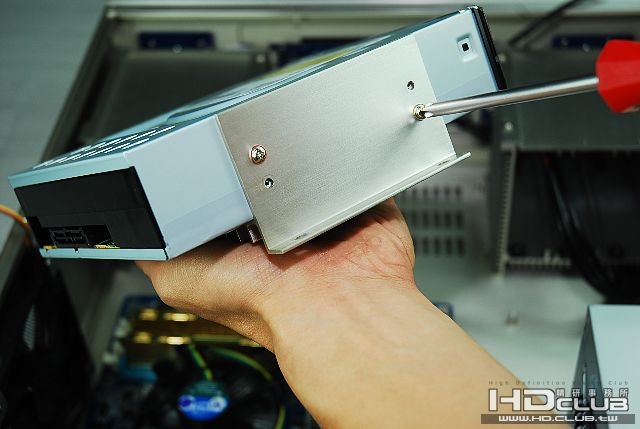

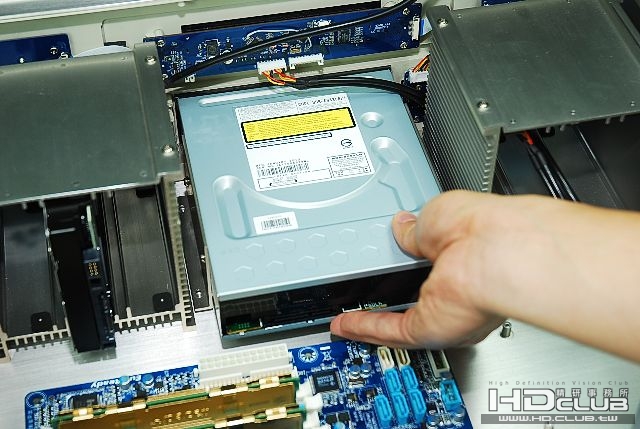

光碟機在按裝就要取下整個固定架，這樣才能鎖到兩側的鏍絲孔。鎖好後在放回原來的位置固定住。



光碟機在按裝就要取下整個固定架，這樣才能鎖到兩側的鏍絲孔。鎖好後在放回原來的位置固定住。

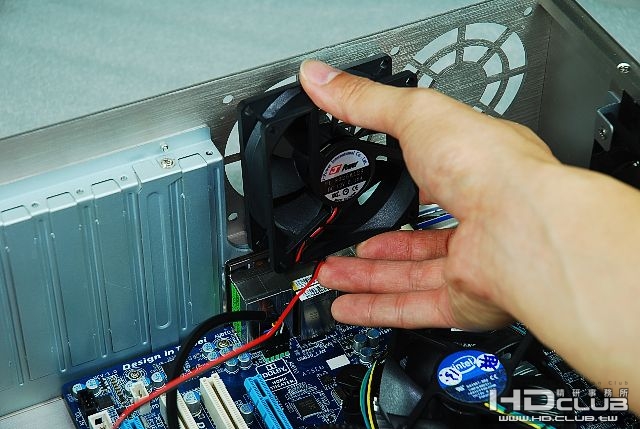

最重要的風扇一定要按裝，不然主機過熱就慘了！除了側邊的12cm風扇，還有後面的２組8cm風扇。

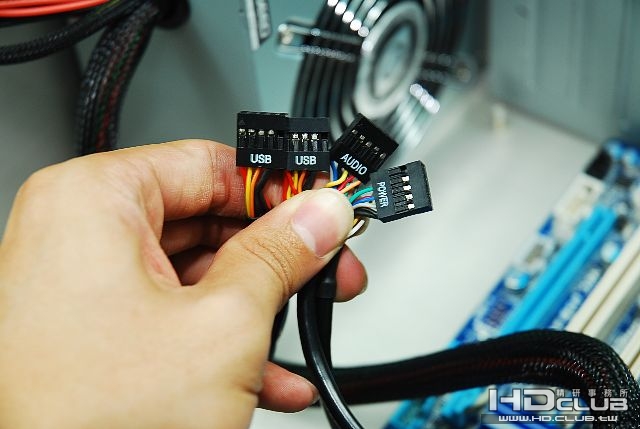

最後電源及其他的連結線接上，就大功告成了！

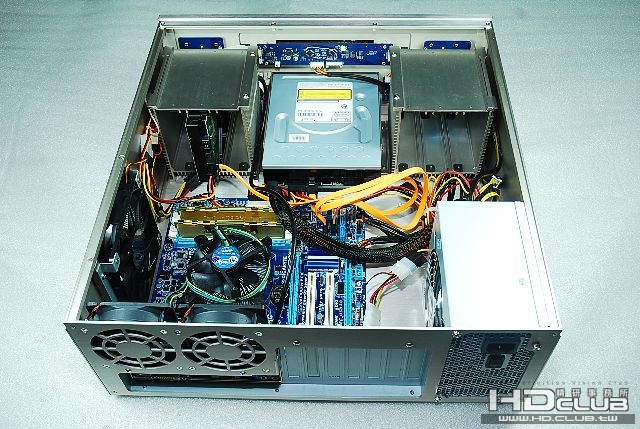

我的第一台HTPC完成，完成組裝照。

cyzcamera

很棒的CASE，不知哪裡買的？要價多少？

o53827

沒裝顯卡耶?

kkchen

對啊~~很好奇這case要價多少~~
還有對於htpc機來說.....一顆hd真的太少喔

runoverip

本文章最後由 runoverip 於 2010-6-4 14:09 編輯

沒裝顯卡耶?
o53827 發表於 2010-6-4 13:13

i3 530 已經把顯示晶片整合進CPU裡面了。

很想知道這樣的組合可否軟解一些高碼率的影片。

AHSHENG

看藍光不會LAG就好了~~

lmh2354

本文章最後由 lmh2354 於 2010-6-4 17:47 編輯

恕刪.

Pazzu

可以告訴給大家機箱是什麼牌子嗎﹖是否自DIY己的﹖看來很像Denon的AMP.......

superfat

可以告訴給大家機箱是什麼牌子嗎﹖是否自DIY己的﹖看來很像Denon的AMP.......
Pazzu 發表於 2010-6-4 20:21

感謝大大的指教！
這台是我的生日禮物啦！我比較喜歡實用性的東西，所以朋友就從國外帶回來送我的，他說有個東西很適合我，我還以為是要送我衣服鞋子之類的咧！結果就給我這台，一打開我一看真的還蠻高級的，還很好笑的說很輕吔...結果他說只送我機縠，內容物我要自已去想辨法...（好朋友啊...唉~）。

外箱是寫「FlyAudio HD-3001 Home Theater Personal Computer」。但還不知道台灣是不是有在賣？可能要查一下！不過"大大"一說：「看來很像Denon的AMP.」，我真的去google一下，還真的有像！(我家有乙台像AMP的電腦吔！)不過介面還是有差啦！沒它怎麼多功能就是了。

因為是剛學著用，所以有些裝一般PC的習慣沒轉過來，所以設備都先求有就好，不過如大大們所說的「對於htpc機來說.....一顆hd真的太少喔!」。我想日後一定會感受的到，為求高品質這樣的容量還是不夠的。

軟體上我也還在爬文找適合的！也希望大大可分享一下提供一些資訊，好讓我可以在這地方跟各位交流交流！我有任何使用的心得，我會持續在這裡發表給各位...

cyzcamera

沒想到「FlyAudio HD-3001 Home Theater Personal Computer]連GOOGLE都找不到啥可以參考的！果然稀有！

alexho168

超漂亮的機殼~好生羨慕!可惜~搜尋了老半天也找不到,真是氣人

toyko120

打造心目中的影音HTPC 不錯 樓主的CASE 髮絲紋的 要價不斐了 好物推

west

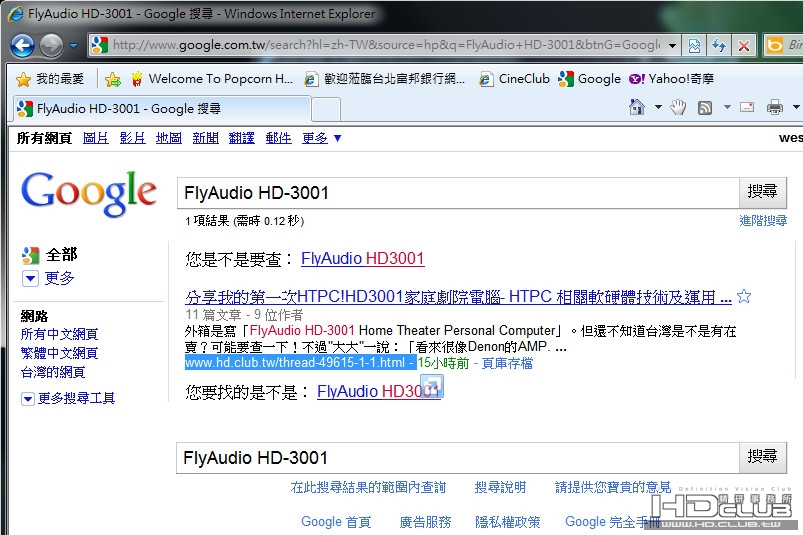

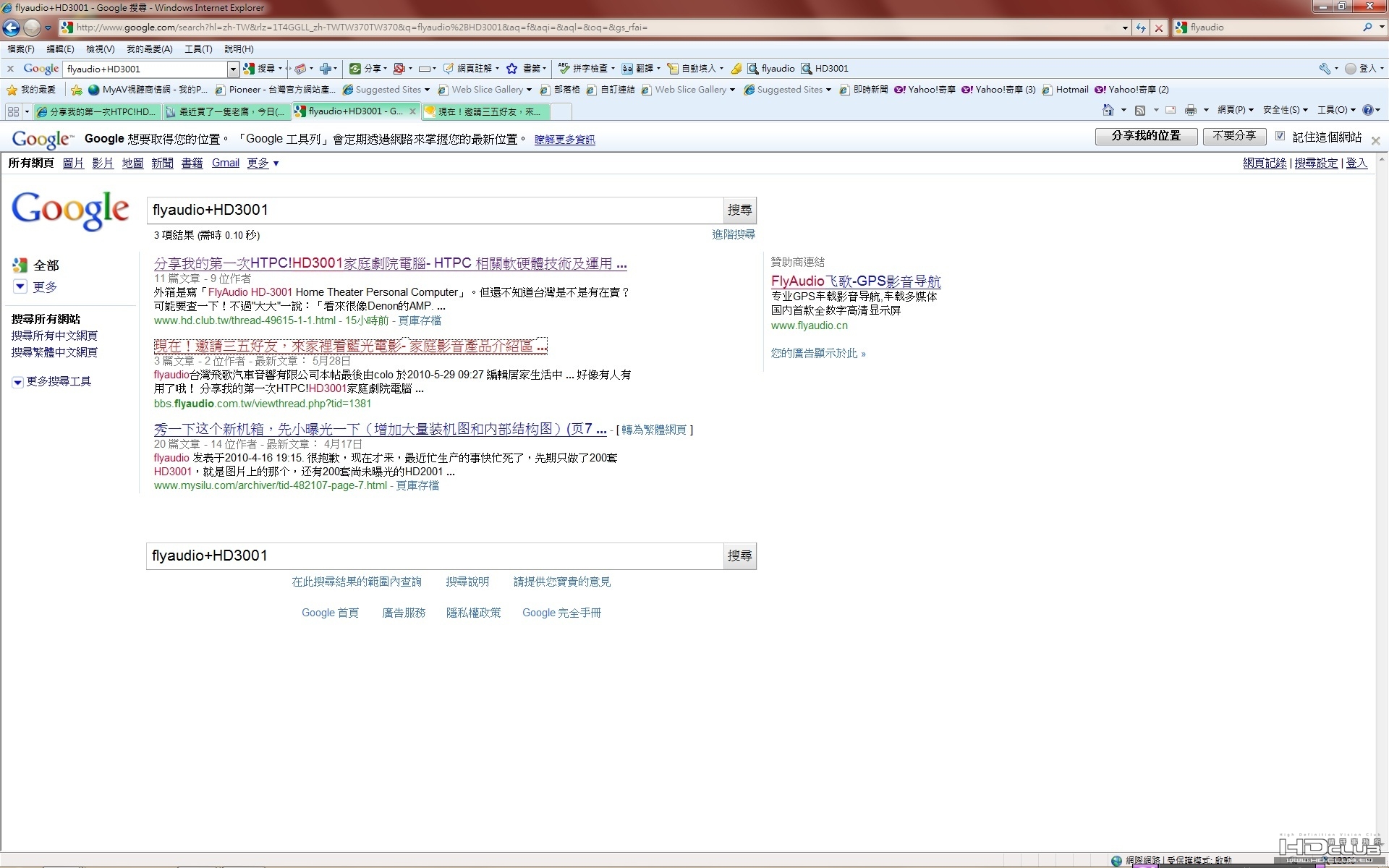

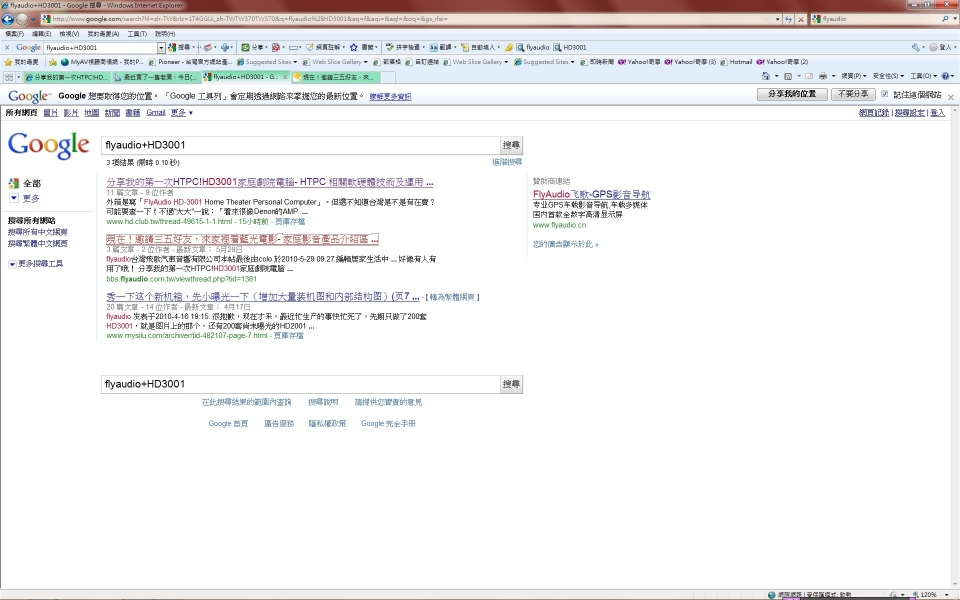

上google搜尋 FlyAudio HD-3001
結果找到這個...



結果又回來這裡了....

apbt

本文章最後由 apbt 於 2010-6-6 14:53 編輯

上google搜尋 FlyAudio HD-3001
結果找到這個...

116397

結果又回來這裡了....
west 發表於 2010-6-6 14:18

站長 我有打+ 跟你低結果不一樣  哈哈
台灣飛哥
http://bbs.flyaudio.com.tw/viewthread.php?tid=1381

akai

這機殼蠻合我的胃口,有機會一定要來換一個看看

rt2222

看來放不下超長卡...>_<

kalla

看起來是對岸的商品哩

gwagwa68

新手~來看看發帖文
呵呵
對呀這款機殼質感頗佳~不知能否告知網友們價格~提供參考~
最近才剛入手愛妻(i7)口袋變扁扁了~否則也想馬上來讓我的客廳多了台HTPC來玩玩~

aussie

看來不便宜喔﹗不過我還是較喜歡用itx的機箱

雖然一年前我買了個ATX的HTPC機箱......確實有點後悔 退貨也退不了...

citizen118

有mail到飛歌去詢問此款case
預計7~8月才會在台灣銷售 同時還有數款case也會一併發表
售價未知
