真~ONKYO TX-ST-875 風扇改機完全版(內含噪音及降溫實況)

491150370

本文章最後由 491150370 於 2010-8-2 23:20 編輯

第一次發這種改機的文
請大家多多指教

相信大家都知道
O牌跟I牌的擴大機一直有溫度過高的情形
這個問題一直對我老爸造成困擾
而且我們家的擴大機是擺在壁櫃裡面的
更是熱到爆
熱到燙手沒算什麼
煎蛋都可以了
所以一直認為溫度過高是這部機器的一個小敗筆
然而在一個夜黑風高的夜晚我老爸發現了一個驚為天人的事實
有風扇~~~居然有風扇~~~還有兩顆~~~
沒錯！875裡面有兩顆風扇 從來都沒有作動過的風扇
後來我們注意了很久
想說
會不會跟電腦CPU的智慧型風扇一樣
溫度到一定程度的時候，它才會作動
結果我就慢慢等~~~1小時過去了~~~2小時過去了~~~5小時過去了~~~~~~~爆機了
^&^$%)(&
其實沒那麼嚴重~~~總之就是很熱很熱~~~熱到它應該開始工作了他還是給我罷工就對了
沒辦法 後來我有在這裡PO過文章請教一下前輩高人
有好幾位大大給過建議，在此衷心的感謝各位大大給的寶貴建議
可是經過小弟及老爸的多方測試還是不行~~~結果~~~老爸心中的那小小宇宙就爆發了~~~
老子要拆了它~~~老子要改了它~~~老子要讓它後悔這輩子當風扇
一切就這麼開始了(拍謝齁~~~前面廢話說太多了)
以下就開始跟大家敘述一下改機的過程
其實主要就是把這兩個風扇的電源線直接外接一個變壓器
讓它強制運轉~~以下~~請多指教

大家可以看到紅色圈圈下面的就是那兩個該死的風扇
(這邊跟大家說一個秘密這風扇是越南製的 0.17A 12V 我怎麼知道的???嘿嘿嘿我有特異功能啦~~~)

拆開後仔細找可以找到他的電線(黃色字體)
其實跟我們電腦的CPU風扇大致上差不多

下圖是他的插座不要客氣拆下來就對了


我們可以觀察到 它是2PIN的
照我老爸的說法
它有正負極之分
到時候要接變壓器線路的時候請注意
這邊說明一下 我們可以直接把風扇的那個接頭給剪掉
直接保留線路的部份
直接跟變壓器的線路連接起來就可以 但一定得延長他的線路 以便我們兩顆風扇一起接到變壓器
但我爸比較要求完美，就去買了這樣的接頭

(這是買來的接頭 一小包好幾個好像才5塊 右邊是插座原本的樣子)

還記得我說風扇接頭是2PIN的嗎
所以老爸把它其中的一根給滅了(凶狠)
因為老爸早早就把它給接起來還用熱縮管給包起來 所以這邊就沒辦法給大家看照片了

下圖是風扇的接頭跟我們的延長線路接起來的情形，外面有熱縮管大家請自行發揮想像力，反正就差不多是那樣~~~對~~就是你想的那樣~~~

兩顆的風扇都做了同樣的處裡之後，我們該來處理延長線路到變壓器的部份了


這邊我們來說明一下變壓器



(忘了老爸在哪裡買的
中華路還是光華忘了 一顆新台幣170元整)

接下來照最基本的線路連接方式
把變壓器上的接頭給剪掉，兩條線給拉開 黑白相間的是正極 純黑的是負極
正接正
負接負
最後一樣
老爸用熱縮管給包起來了


(包裝前)


(包裝後)


大致上到這邊就差不多了
後續就是一些線路修飾的問題
可以用一些束帶把線路整一整固定住
也比較整齊
看起來也比較爽
OK大功告成

~~~但勒但勒
大家以為這樣就結束了嗎~~~還沒咧
後續我老爸還會再加裝這個超強的風扇上去

MADE IN JAPAN的咧



等它也給裝上去的時候才算是真的大功告成
到時後會做噪音測試以及實際溫降測試給大家看看
大家敬請期待吧~~~

-------我是分隔線---------

首先先感謝幾位大大的寶貴意見，有大大提供最簡單的方式就是加裝一個小風扇直接擺在上蓋外面，想吹哪裡，就吹哪裡，既簡單又實用，但你知道，有個東西在上面，感覺就不是很舒服，純粹是起毛雞的問題，但還是感謝大大給的建議
以下開始來分享後續的風扇加裝，這次加裝風扇散熱的重點我們擺在機體後部HDMI連接的那塊板子上
(傳聞那塊板子最熱)，也就是這塊



考慮到後續我們要把上蓋給蓋起來的情況下，所以要找個好地方來擺，最後選擇這個地方


這裡有一個小小的空間，剛好可以擺進去這一顆小風扇，至於落角的地方，這就比較麻煩了，因為他不會剛剛有一個地方可以給你鎖，最後我老爸選擇的方式是-----騰空----屌吧

分別在風扇的角落鑽洞，因為原本的風扇好像只有1~2個洞而已，這樣安裝上去的話會不穩，洞裝好話，眼睛利一點，找幾個地方，無所不用其極的，給它榜上去就好，隨便你怎麼用，穩定度夠就好，我家的是變這樣



風扇的線路用同樣的方式接變壓器，這顆變壓器1.2A的，吃下這三顆風扇措措有餘，最後整體就變成這樣拉



改上上蓋就小完美啦，除了多跑一條變壓器的線出來之外



之前看過某位大大改M3高清播放器的文，好像連內部供電都給處裡了，滿厲害的，但可能就真的多多少少會動到硬體的部份，牽扯到保固的問題，所以就沒這樣做了，後續可能會遇到”灰塵”的這個小問題，但我想應該不會很難解決。



到這邊，可以說是真的大功告成了，來看看噪音測試還有實際的降溫實況轉播吧


這是擺在機殼外面測試的結果


這是2公尺外的結果，基本上可以說是聽不到了

來看看降溫效果吧，先說明一下，這個環境是在開冷氣的情況下，如影片
http://www.youtube.com/watch?v=B13xZnMUjYc
風扇沒開的情況下，機殼外面溫度大約51、2度(有開冷氣)，開啟之後，幾秒鐘溫度就會有顯著的下降(心中的小宇宙、成就感再次爆發)，大約開啟兩分鐘的時候會降到35度左右，要求不多，其實這樣就很爽了，這幾天的辛苦都在這一刻得到回報啦，其實是我爸得到回報啦，我只負責PO文，以上，報告完畢，請大家多多指教。

最後的最後講一些小弟自己的想法，音響這個軟硬體的世界極其寬廣，遍佈各式各樣的狂人高手，遭遇到某些問題靠自己的雙手去克服障礙，是最讓人滿足的地方，欣賞影片之餘，內心的飽足感何其充足；還記得我之前提到我們家擴大機擺在壁櫃(機蓋上面大約)裡面嗎，線在裡面擺的是I牌9.8的，也是很熱，60度跑不掉，外面還2台aragon8008後級負責解碼，也是很熱。
說出來嚇死怕大家不能接受，滿早之前我就跟我爸去光華買了好幾顆12*12cm的風扇，各位知道我們要做什麼嗎，哈~~要把這些擴大機的上蓋給挖一個大洞，直接用12公分的來吹(抽)，不是直接放在上面喔，要把他鏽進去，才不會被機蓋擋住影響風扇的效果，想法滿簡單的，但要做的漂亮想必有一點難度在。
因為小弟家的機器沒有考慮到脫手的問題，所以敢大膽嘗試從硬體方面下去做修改，玩音響嘛~~~開心最重要~~~不然我覺得，買壹台電風扇在旁邊吹，效果應該也是一級棒，起毛雞的問題呀！
感謝各位大大花費您寶貴的時間閱讀在下的陋文，也不吝請各位大大多多指教，多多交流，謝謝。

luther0911

本文章最後由 luther0911 於 2010-8-1 00:01 編輯

大大不簡單!!確實有一套!!
不過我則是直接拉電腦的POWER!
對了跟你說的音量調整方式有做過試驗嗎?
你知道此機音量調整多少時風扇才會動作嗎?

熱氣往上升另一建議導出廢熱排出電視櫃是最好!

還有找電腦專用得風扇規格 16db~20db都滿安靜的
250元起跳!
你爸找的那一顆感覺有點大!不過看起來滿猛的!!

491150370

大大不簡單!!確實有一套!!
不過我則是直接拉電腦的POWER!
對了跟你說的音量調整方式有做過試驗嗎?
你知道此機音量調整多少時風扇才會動作嗎?

熱氣往上升另一建議導出廢熱排出電視櫃是最好!

還有找電腦專用得風扇規 ...
luther0911 發表於 2010-7-31 23:57

[quote]大大不簡單!!確實有一套!!
不過我則是直接拉電腦的POWER!
對了跟你說的音量調整方式有做過試驗嗎?
沒有耶 因為您說要把音量調到某個程度他才會作動不是嗎
可是這樣相對會去影響我擴大機的內部設定
所以就沒有考慮用這個方法囉QQ
抱歉囉
你知道此機音量調整多少時風扇才會動作嗎?
因為沒有試所以不知道耶
可是我爸他爬文的時候聽說過某個說法
說溫度機體溫度到達60度的時候風扇就會運轉了
可是~~~60度耶~~~感覺太熱了吧
熱氣往上升另一建議導出廢熱排出電視櫃是最好!
謝謝~~~我們會朝更專業的方式去試著改看看
還有找電腦專用得風扇規 ...

PROVA

擴大機是擺在壁櫃裡面
這對擴大機虐待
大狼犬跑步戴口罩
破壞原設計,不擔心保固?
喇叭組抗調到4 OHM也許好些
看電影-10DB還好不會太燙

491150370

4# PROVA
擴大機是擺在壁櫃裡面
這對擴大機虐待
沒辦法，我也很想找個地方給它好好的擺，可是礙於空間限制，因為是在客廳，地上已經擺了兩部後急，一支中置，一支超低音，如果再把前級給擺出來的話，我老娘會發瘋
大狼犬跑步戴口罩
破壞原設計,不擔心保固?
這問題到還好，到目前為止，還沒有動到跟硬體有關係的部份，除了把上蓋打開之外，線路接頭都是外接的，所以對保固是沒有影響的喔

pili750324

把電壓器的接頭剪掉，變壓不會出現問題嗎?

luther0911

把電壓器的接頭剪掉，變壓不會出現問題嗎?
pili750324 發表於 2010-8-2 01:37

轉個接頭而已吧!!
不要短路 +-相接就OK!
風扇電壓方向錯誤的話好像會轉反方向!(我沒試過!)

dennis0201

還是不太懂
內建的風扇是壞了嗎?
為甚麼不會轉??

可以的話
還是建議樓主把擴大機放到通風的地方
至少機身上方要有足夠的空間~
不然ONKYO真的可以拿來煎蛋了....

491150370

6# pili750324
不會阿
還是兩條線
正負極的概念阿
只是沒有用接頭而以

491150370

還是不太懂
內建的風扇是壞了嗎?
為甚麼不會轉??
dennis0201 發表於 2010-8-2 07:37

不知道耶
我家875的風扇從來沒有自己運轉過
它的電源插座是插在擴大機的某塊機板上
可是他就是不會運轉
導致溫度很高
為了降低溫度
只好自己接外部的變壓器
直接讓它運轉了

jack4042

本文章最後由 jack4042 於 2010-8-8 19:19 編輯

我也是onkyo875的用家、你改的這二顆風扇正常情形下它是有在運轉的、當看片時使用一陣子後用手摸一下前機艙(電源供應器及散熱片)和後機艙(各類晶片主機板)、前方溫度不會燙手後方就很燙手尤其右後上方。照道理AV擴大機最熱的地方應該是前機艙(電源供應器及散熱片)、但它確是後機艙(各類晶片主機板)的地方。這就證明前方風扇一定有在運做。而且大大您改機的方式並無法讓後機艙達到降溫喔！當您蓋上機蓋後您仔細觀查兩個機艙是各自獨立隔離的。且您改的風扇線也有可能動到了溫度偵測晶片的感知線路喔！
小弟的875散熱方式請參考這裡:http://tw.myblog.yahoo.com/photoman-jack4042/article?mid=801(非侵入性散熱方式且超有效。500新台幣有找就搞定了)
1.875裸照：

這是小弟的 ONKYO-875裸機圖。

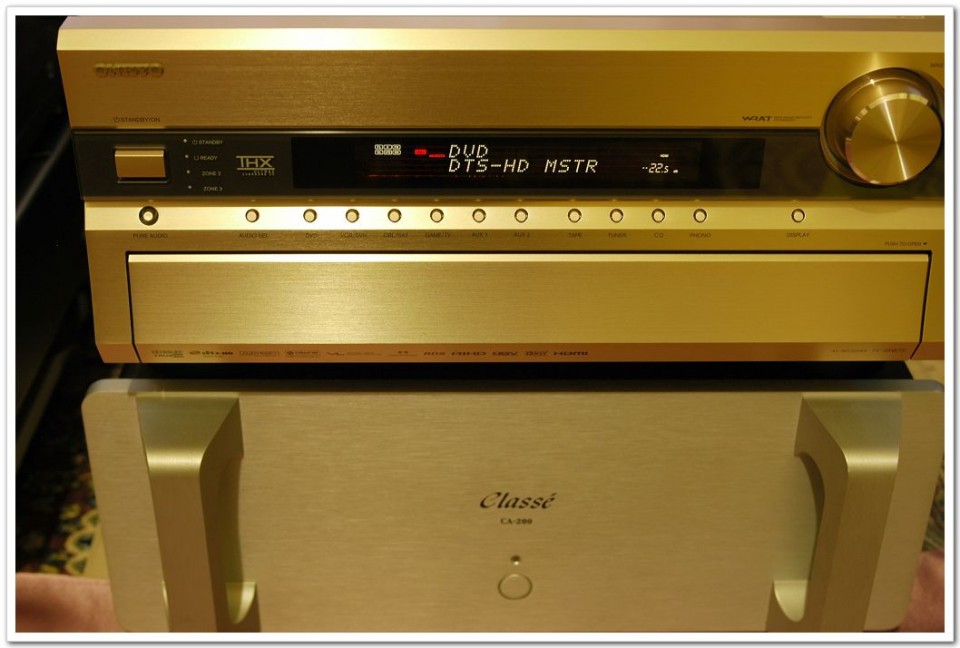

2.-22.5db運作中：

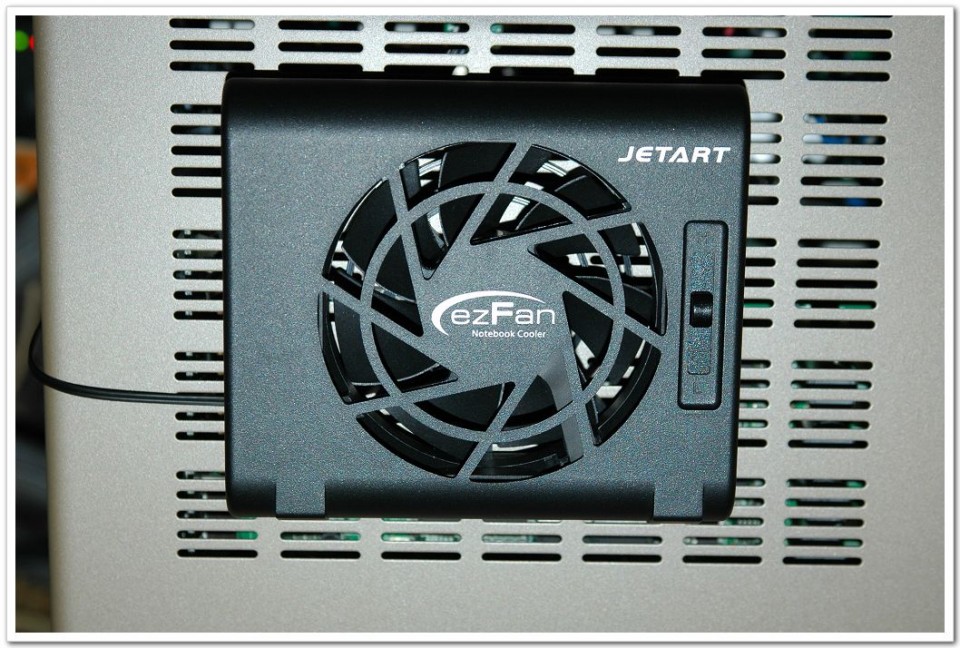

3.散熱中：
.

pili750324

轉個接頭而已吧!!
不要短路 +-相接就OK!
風扇電壓方向錯誤的話好像會轉反方向!(我沒試過!)
luther0911 發表於 2010-8-2 01:43

了解了...
第一次看到還滿新鮮的...

luther0911

本文章最後由 luther0911 於 2010-8-4 02:28 編輯

其實 吹入式會比抽有用!效果來的更直接!!未必要裝在機內!(熱氣往上升!)
將會事半功倍的效果!
(底部排列約4公分的小風扇 3~4顆號電量約5W左右 )
放在機殼下方的通風孔吹入擴大機放大晶片的散熱片!
但風扇大小要慎選還有記得把風扇架高貼附的擴大機底部機殼!擴大機架高!使空氣更容易對流!

一點淺見提供參考!

外殼測量到的溫度晶體溫度往往必須增加10度以上!
應該高於60度怪不得會當機!

jfchiong

小弟的onkyo807也是熱到燙手 裡面雖然有兩顆風扇 但是也從來沒看過他再轉........
不知道那個風扇是裝好看還是真的溫度感測

s8851020

我是用INTEGRA
看了版上各位先進這麼用心
也有了'降溫'的想法
我是以jack4042兄非破壞式的方式為之
作法:
我去買了兩片筆電專用的散熱板===>鋁合金+風扇超強散熱型
第一片直接放在擴大機下方
第二片就把它拆開後 風扇電源反向接(讓散熱板的風扇反向運轉) 反面放在擴大機上方(散熱板正面接觸擴大機上方)
好了 250+250=500 大功告成
我的INTEGRA擴大機
下方吹 上方吸 加上 鋁合金板的吸熱散熱
5~6個鐘頭下來
依然如待機時的感覺
等學會如何貼圖時
再把它貼上和大家分享
謝謝...

toshinko

15# s8851020

有圖有真相

期待您的貼圖

bapepsi1

這樣改會不會有噪音呢?通常台灣市面上知名的電腦散熱風扇都非常吵,
用過很多如静貓 鐮刀扇...或蝸牛 抽風樣式的等等都不及格
大概只有高爾夫球一代扇勉勉強強能接受,其他的都是魔音灌腦

s8851020

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
回應：
興哥(toshinko)
我對電腦不是很熟 實在是不會貼圖
很抱歉ㄋㄟ
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
回應：
bapepsi1 先進網兄
您說的沒錯
每次把外加的散熱墊~電源打開之後
散熱板的風扇確實是會有呼呼的聲音
不過 在看影片時 通常主音量會開得較大
沒特別注意它倒是沒啥感覺 也還能接受
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
以上。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
剛才 在站內另一個主題 看到一位同好先進
在Onkyo TX-SA605 內部加裝散熱風扇的貼圖介紹
個人覺得這種作法很'幼秀'(台語)
內部完全沒有破解原組件
外觀也沒影響
我想
這週六騎車回來後
如果有空
也來給它學起來........
請參考
http://www.hd.club.tw/redirect.p ... oto=newpost#newpost
只是最關鍵的
integra機蓋和內部組件之間是否還有空間........
如果有空間 也要來給它試試........
