小還要小的新玩具I3 HTPC...

pansc · 發表於 2010-8-16 11:57:16

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

本文章最後由 pansc 於 2010-8-16 12:14 編輯

最近看到技嘉出了一張新版子...H55N-USB3就覺得這是我想要的HTPC...
剛好朋友那到了貨...就順手就帶來了...過了二個星期還是缺貨...
剛好看到新的散熱器...剛好可以裝...害我的AXP-140丟在旁邊...

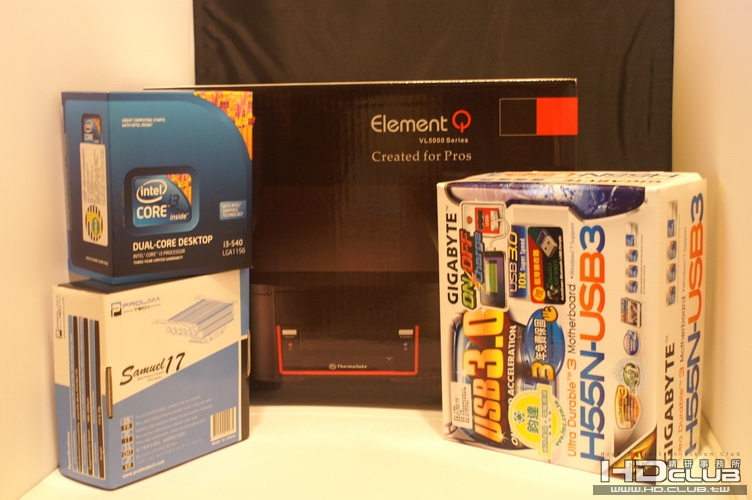

大合照

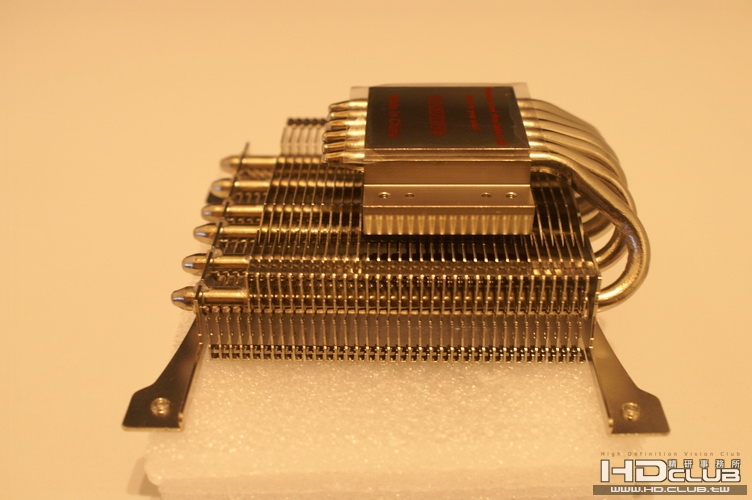

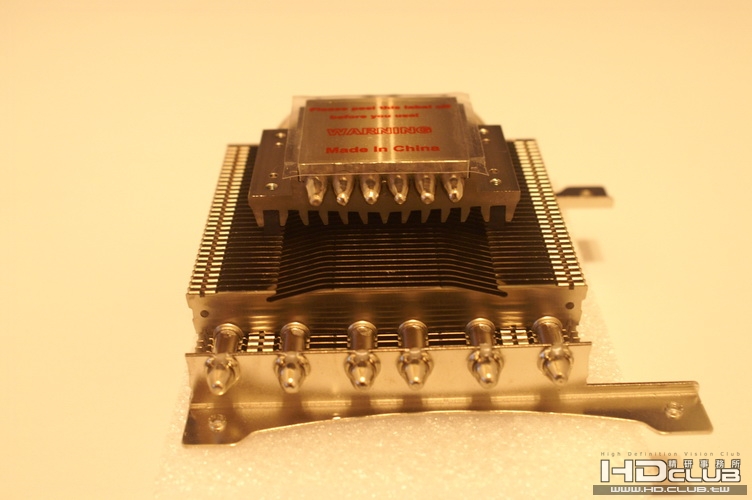

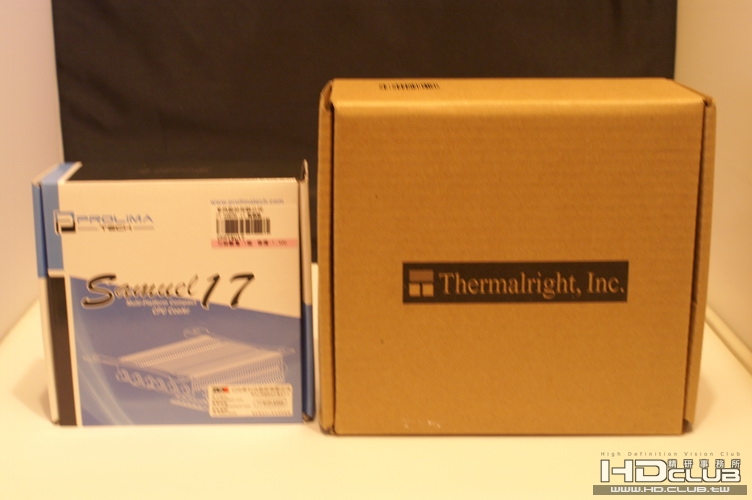

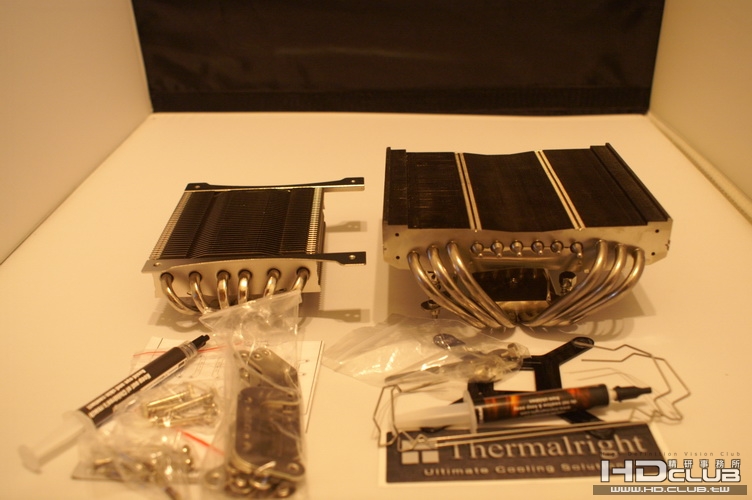

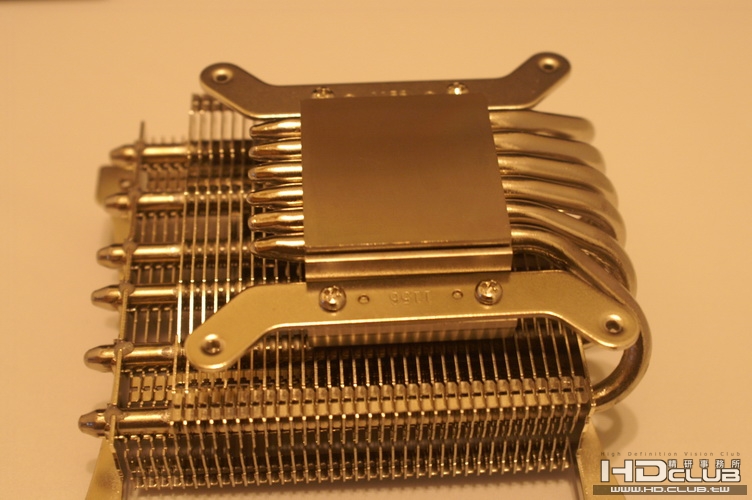

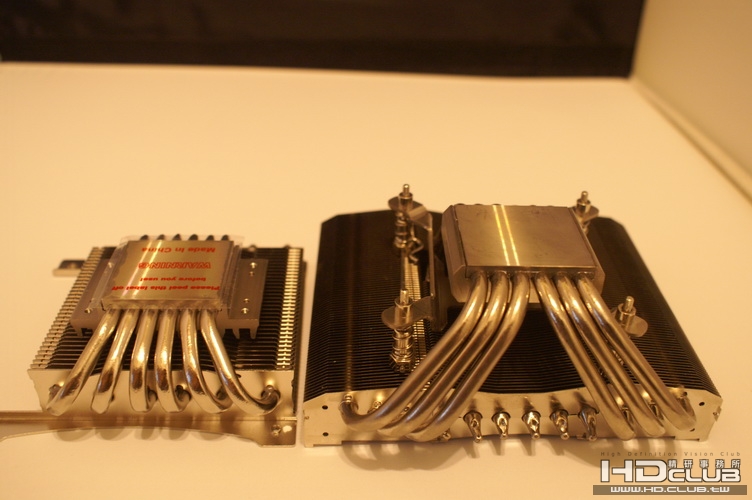

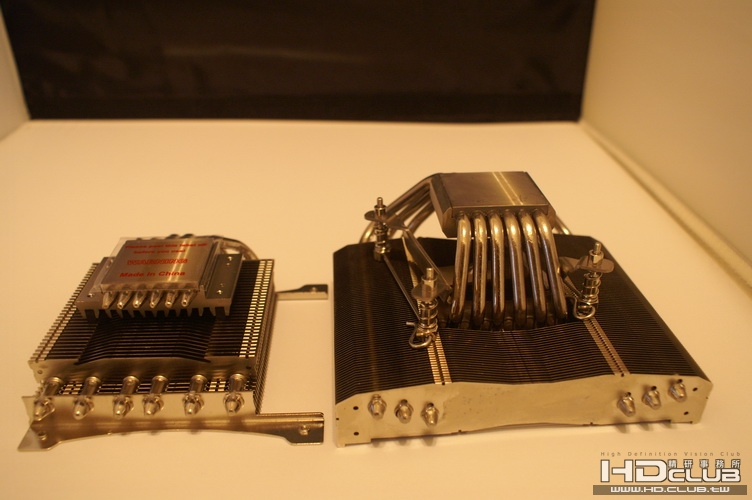

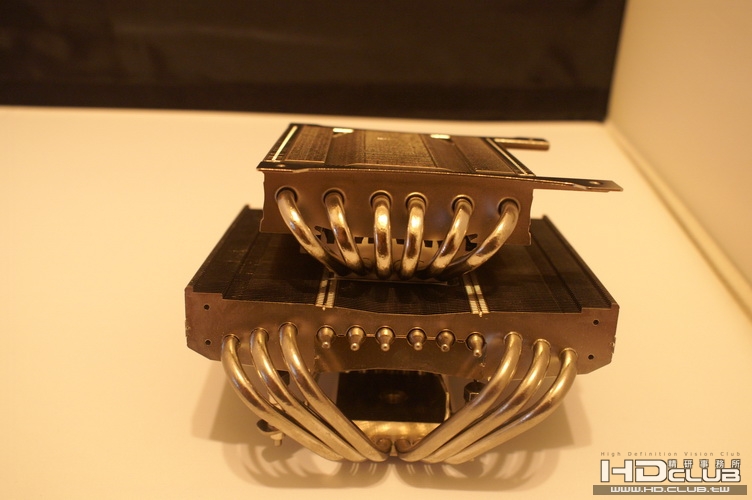

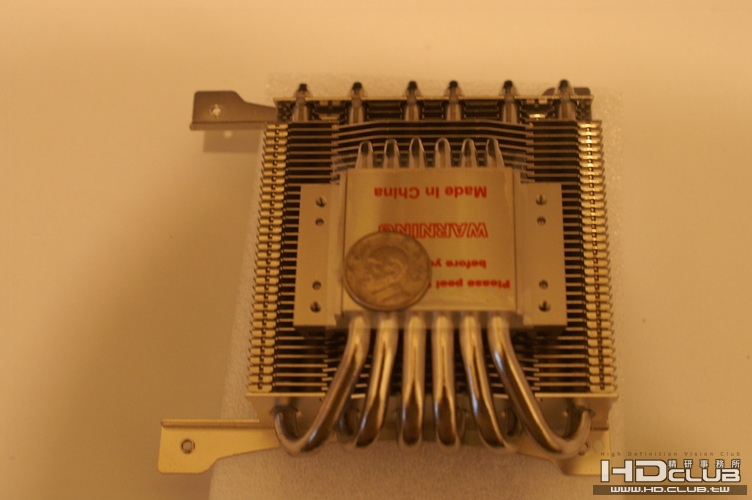

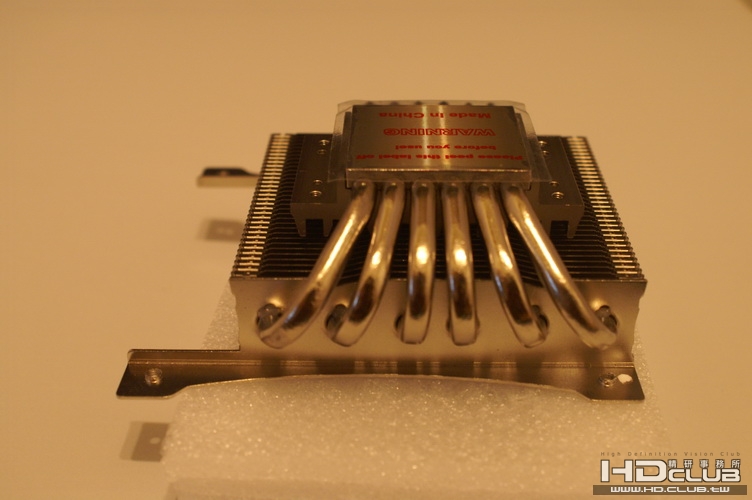

AXP-140 VS 140VS Prolimatech Samuel 17 下吹式散熱器
因為AX-140會撞到顯卡...所以就跑去光華找了一個更小的散熱器..

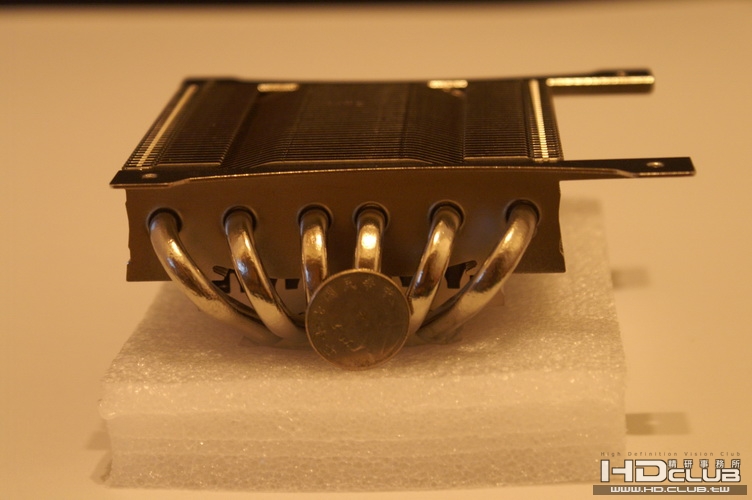

140VS 17

pansc · 發表於 2010-8-16 12:27:00

本文章最後由 pansc 於 2010-8-16 12:30 編輯

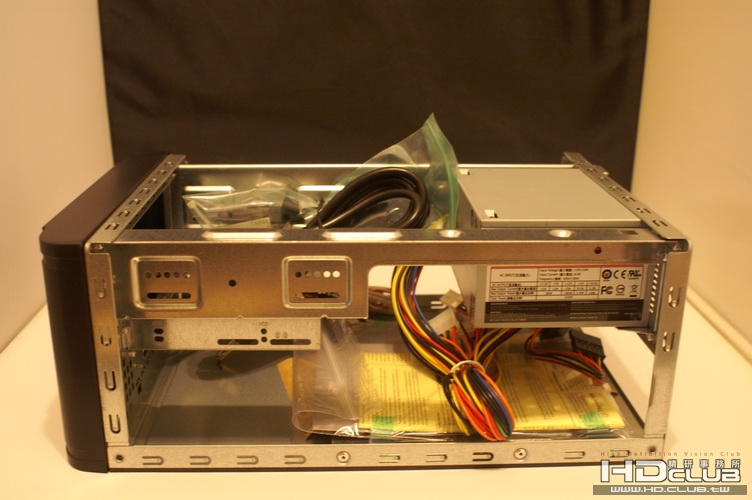

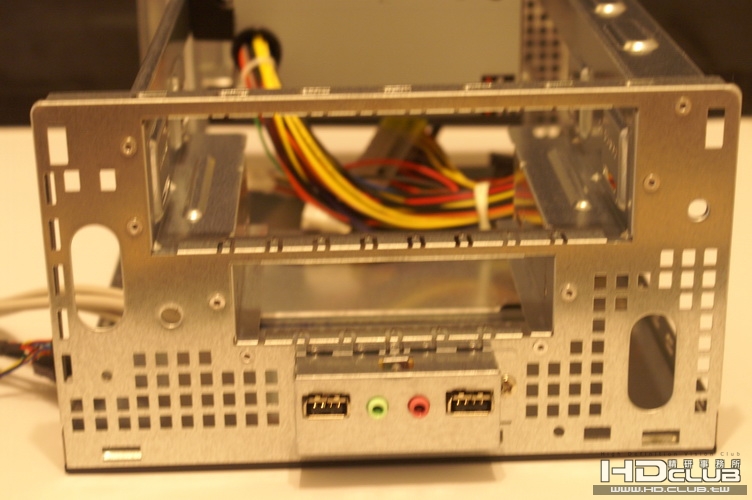

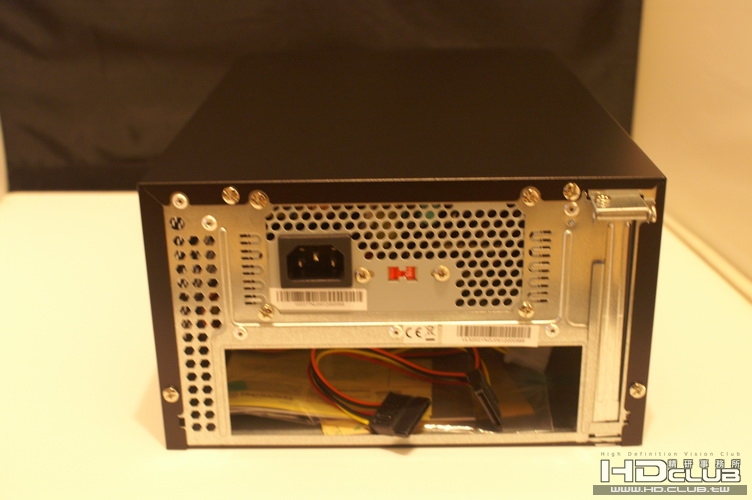

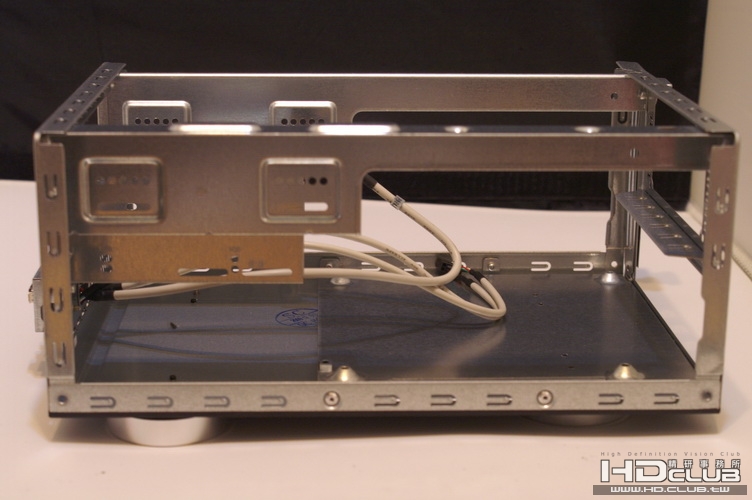

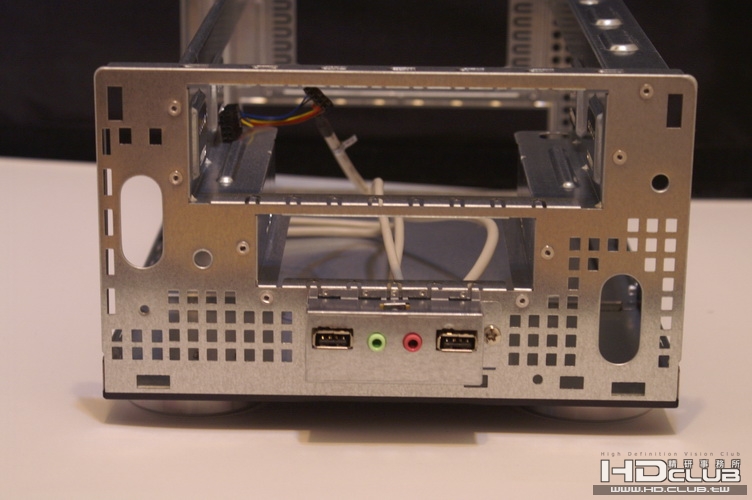

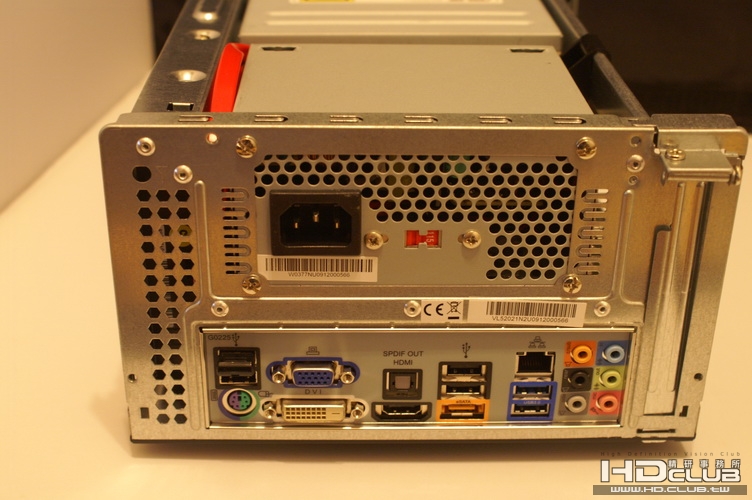

MINI ITX規格的CASE找了不少個CASE...只有這個CASE是在2XXX左右...
而且可以裝標準式的光碟機...我要放台BD-ROM上去....

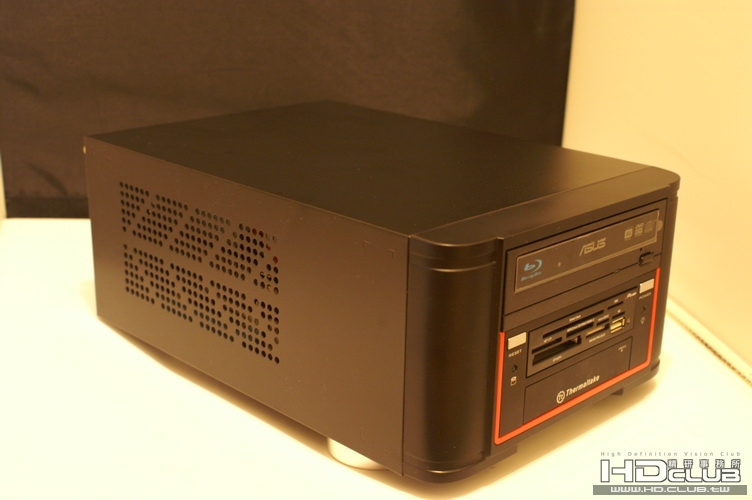

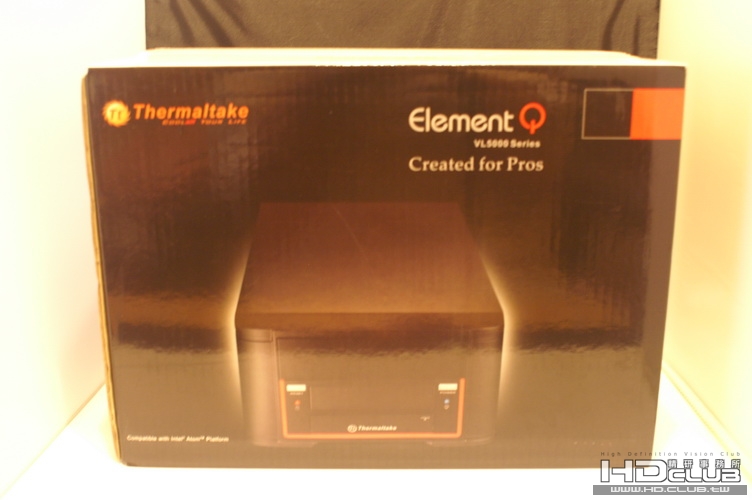

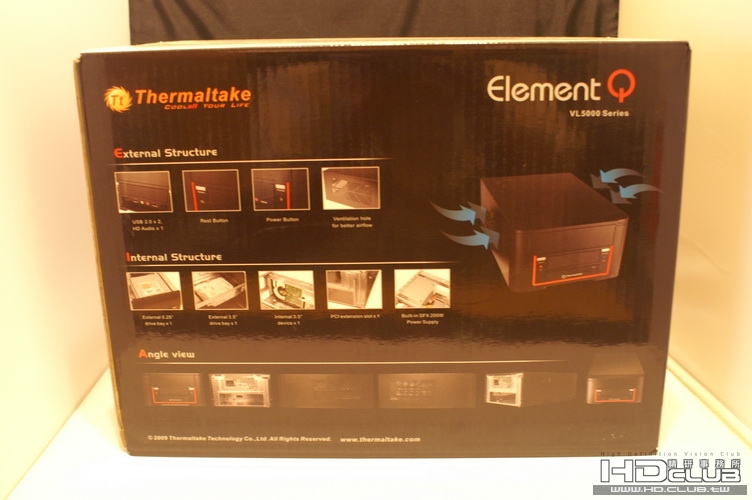

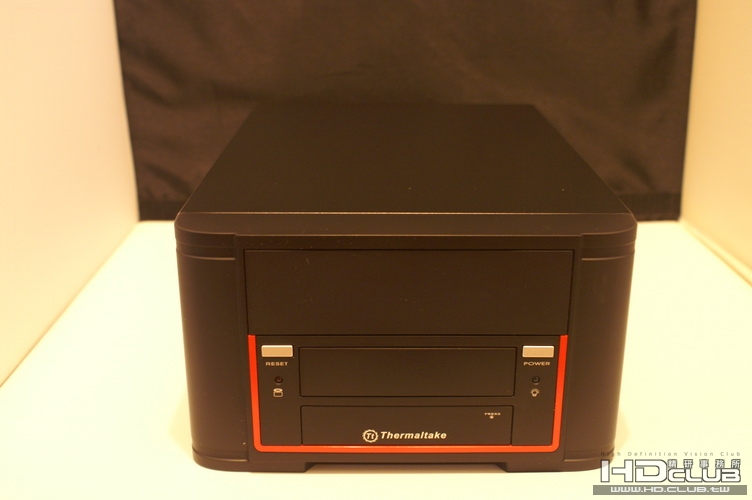

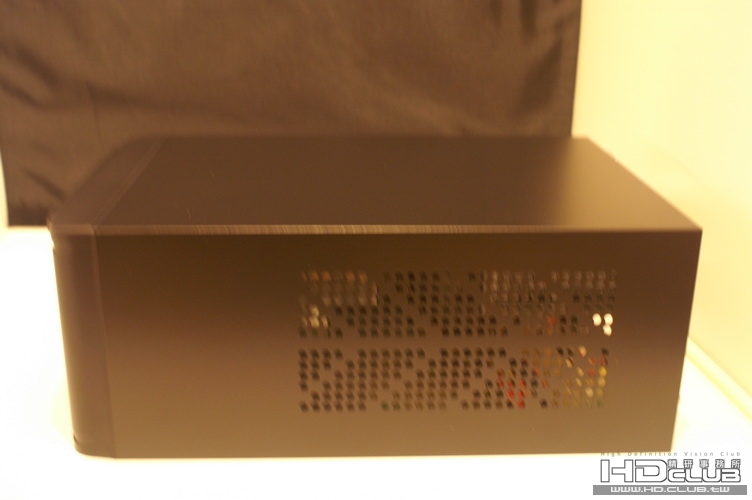

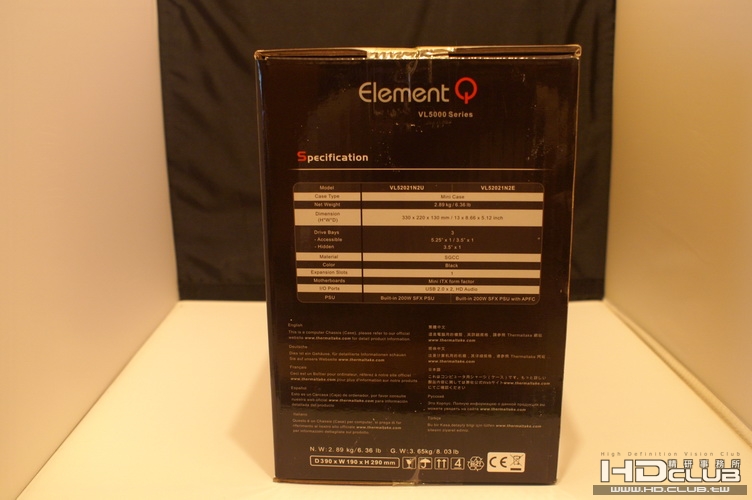

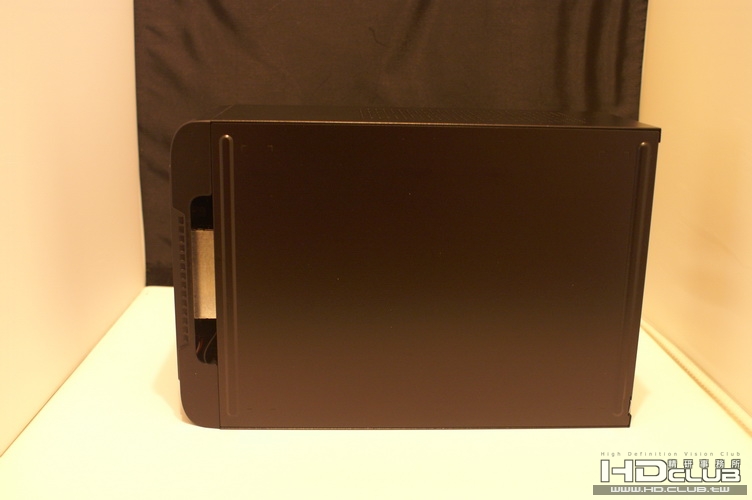

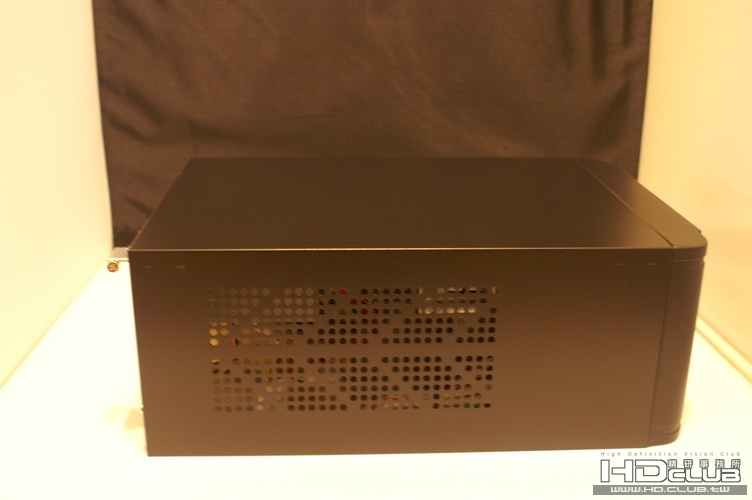

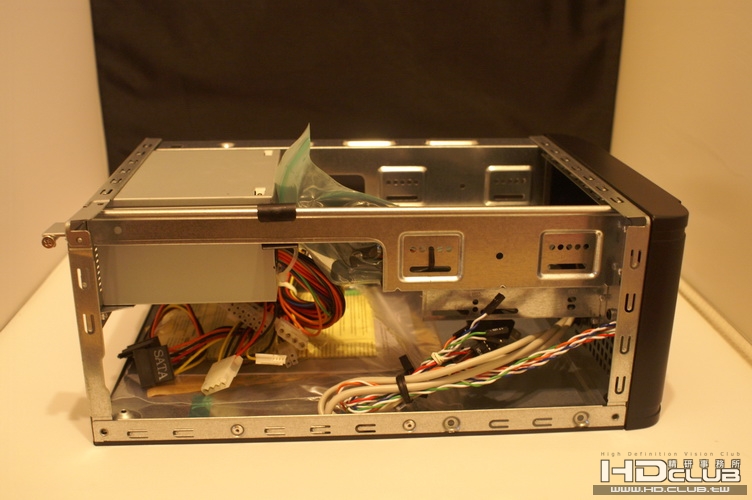

就這台...THERMALTAKE ELEMENT Q....
而且又不大...又可以放讀卡機...又可以放一顆3.5吋的HDD...
而且我系統碟用SSD前面還有空間可以直接就丟那個地方...

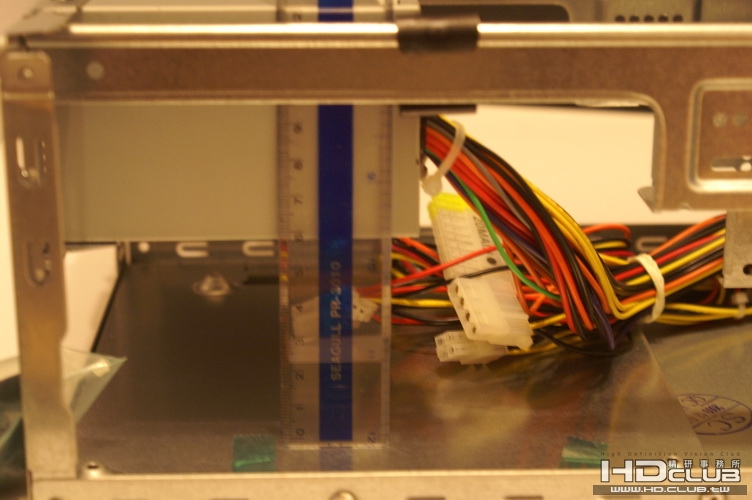

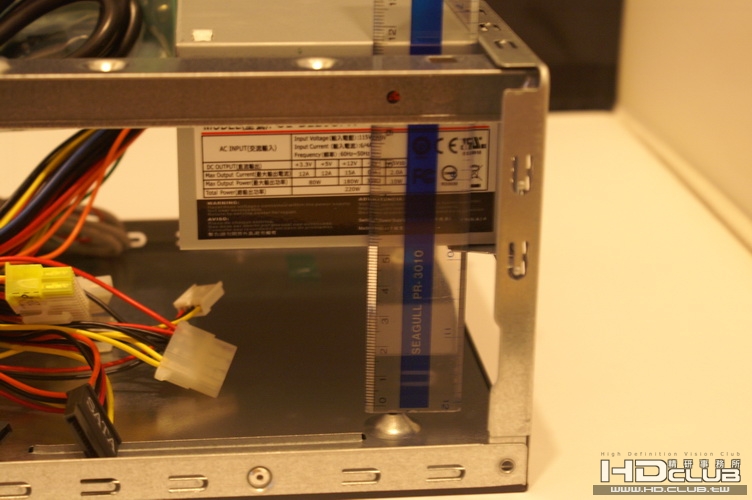

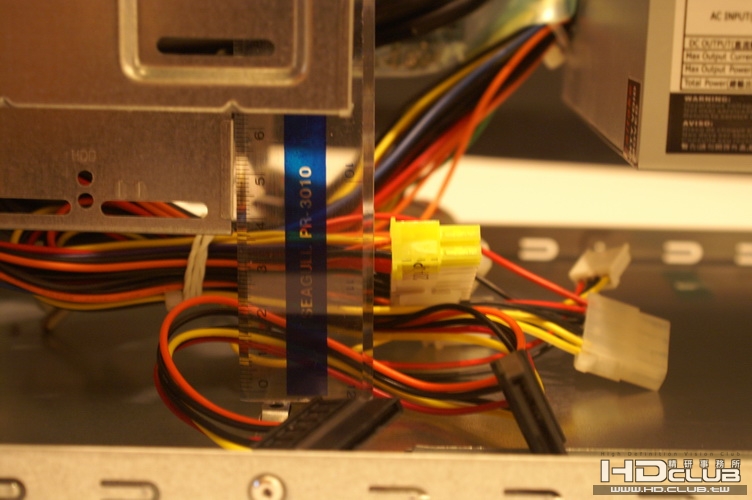

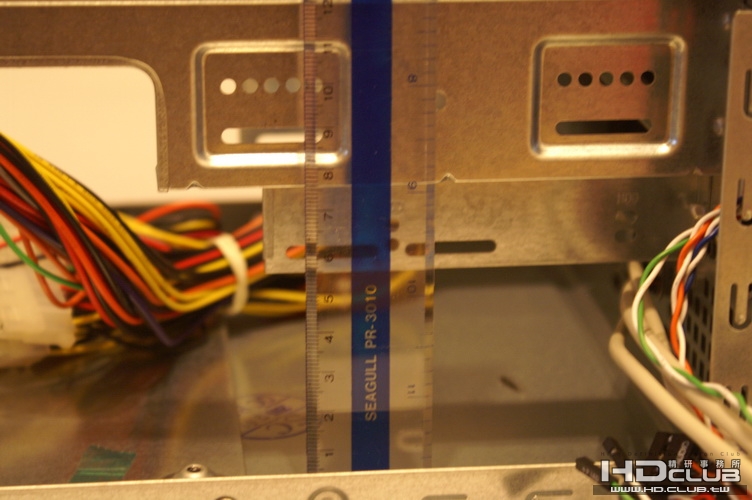

有需要空間大小自已看清楚哦...看了不少網站沒人把尺放上來...
讓大家粉容易就清楚你要裝的風扇能不能下去...

pansc · 發表於 2010-8-16 12:41:25

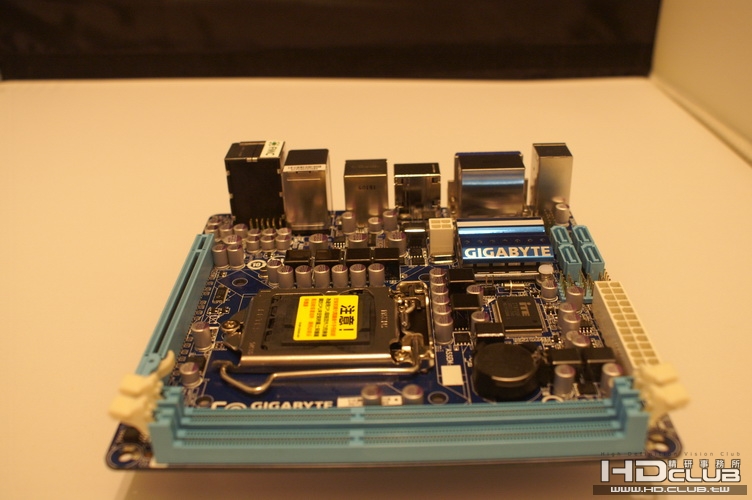

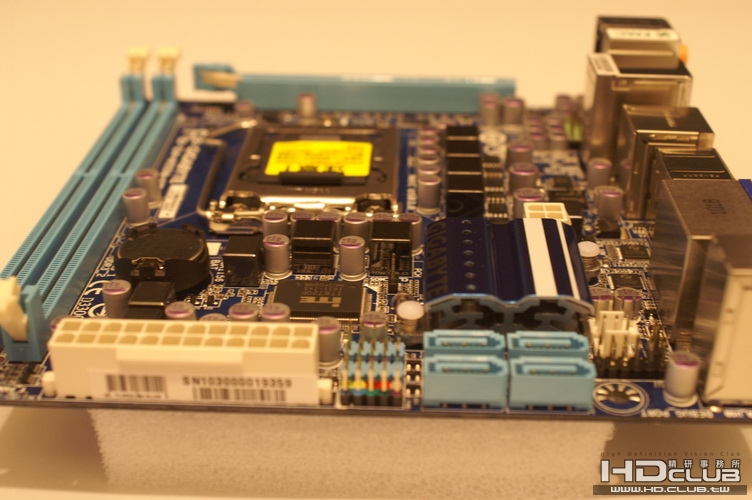

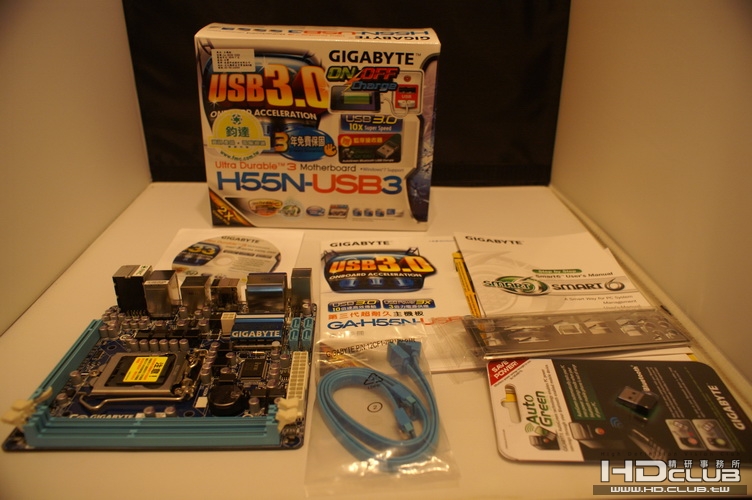

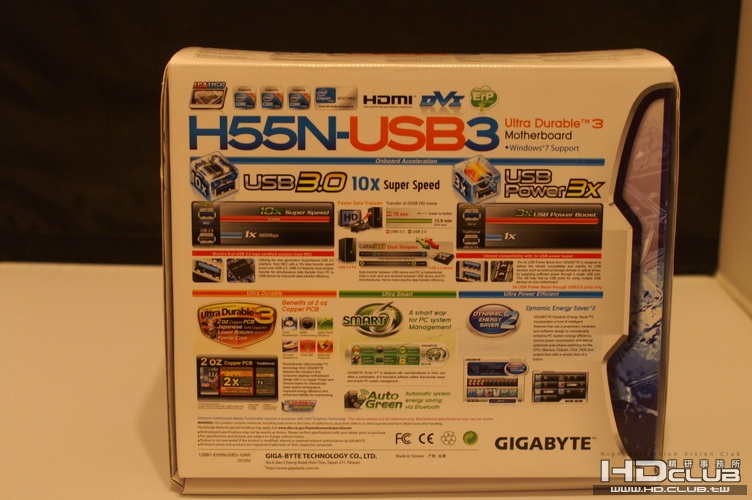

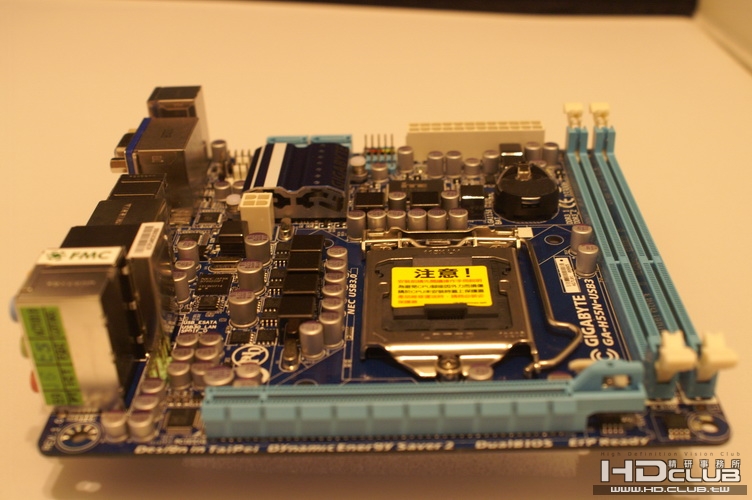

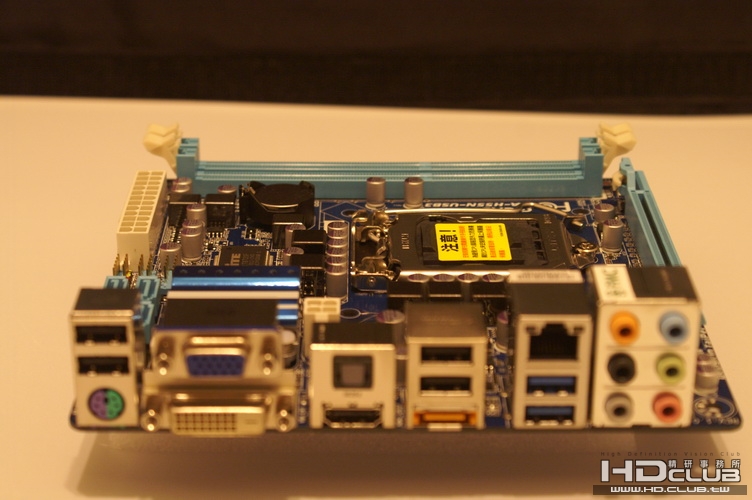

技嘉H55N-USB3...此塊MINI ITX是第一塊有內建USB 3.0...
而且價位在4000...算是還不錯的一塊板子...本來打算要從日本帶回來...
看到一片要價快8000就停手...本來要從大陸帶回來...
正在跟朋友談的時候...剛好跑去朋友的店聊天...結果剛好到貨...
就MSN問我看要不要留一片下來...就開始組HTPC...

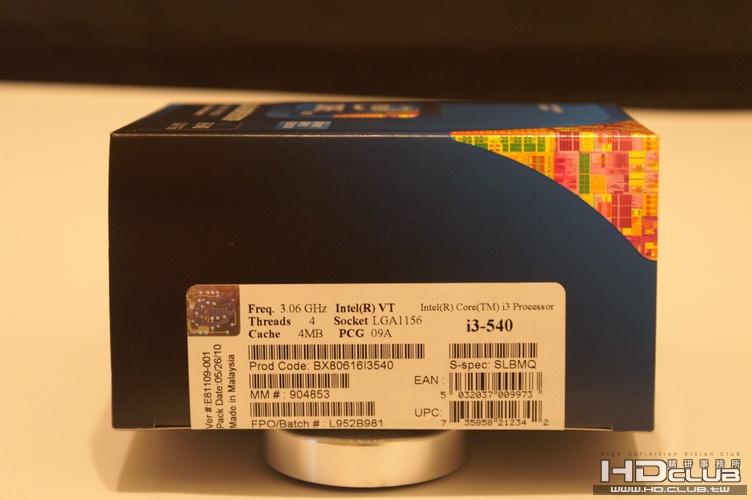

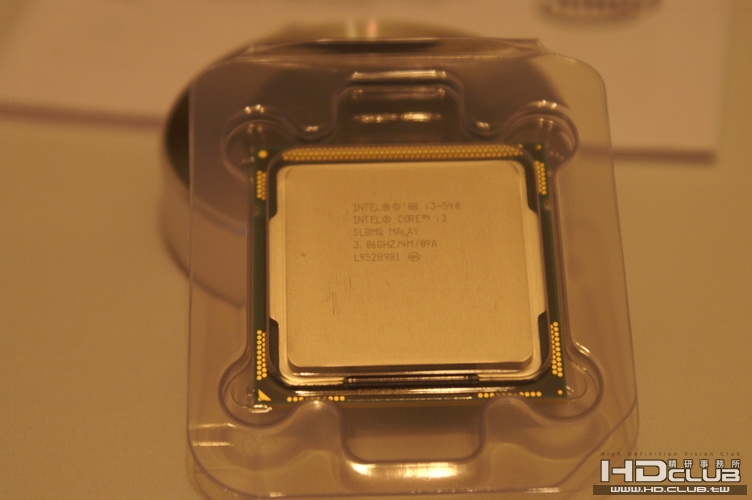

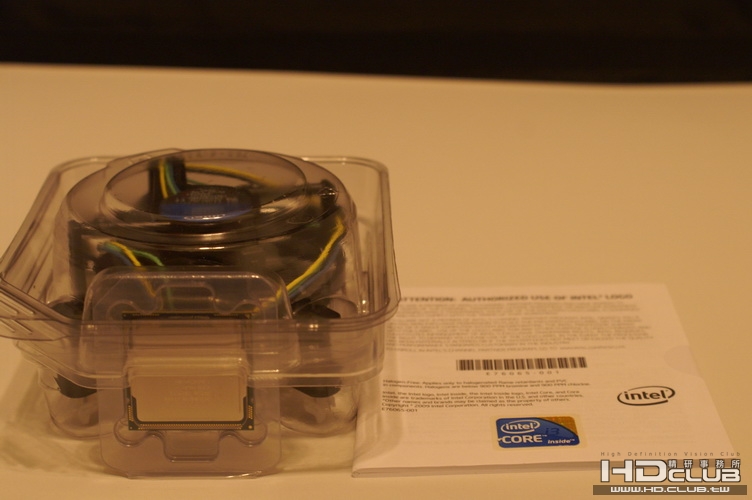

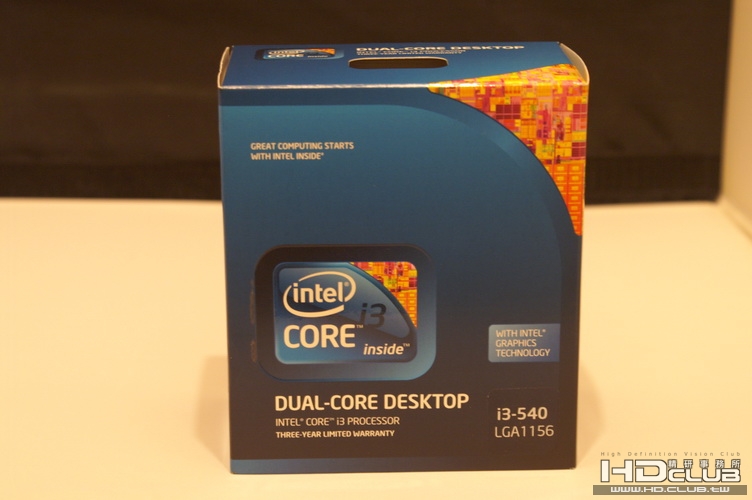

另一個主角...INTEL I3-540...本來想上高階的...想想...反正播播RMVB...
上上網...又不打電動...用TNT3看看原盤...解解DTSHD...TRUEHD...
應該夠用...

pansc · 發表於 2010-8-16 12:53:36

本文章最後由 pansc 於 2010-8-16 12:55 編輯

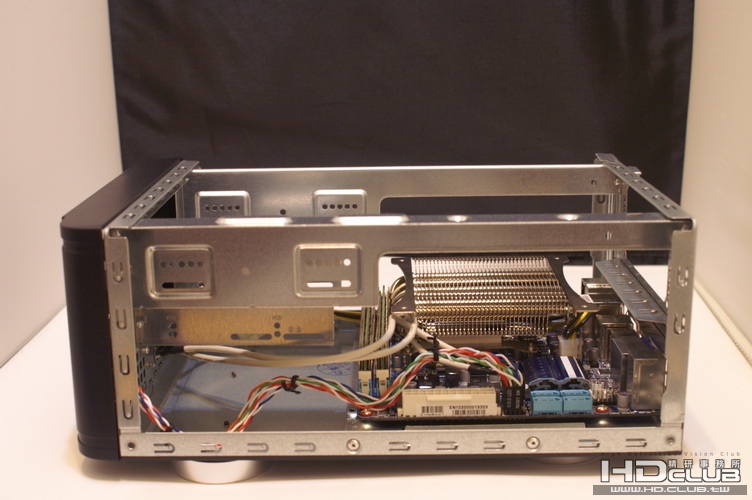

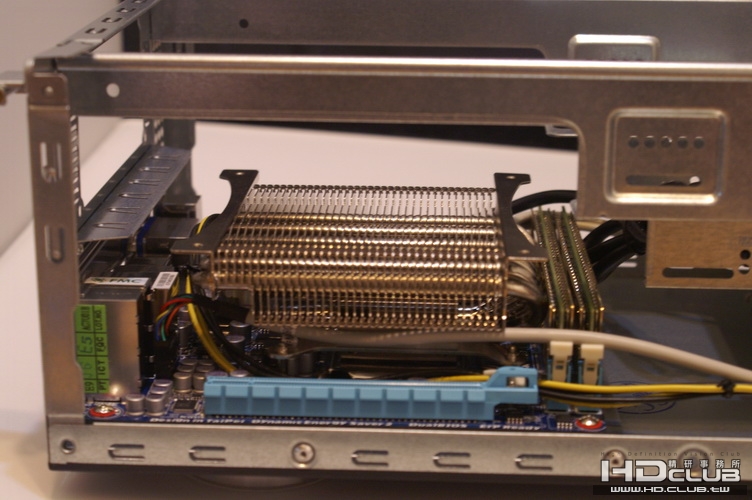

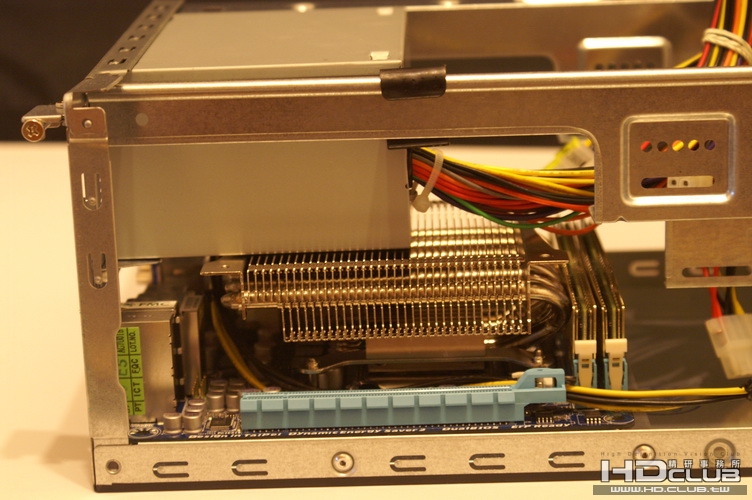

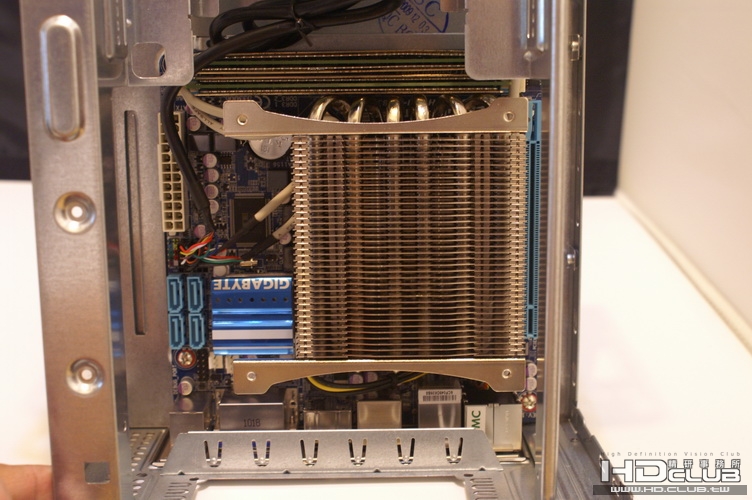

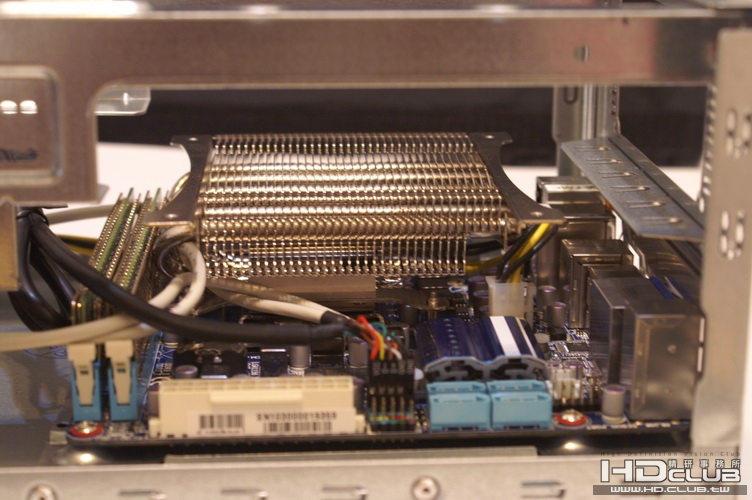

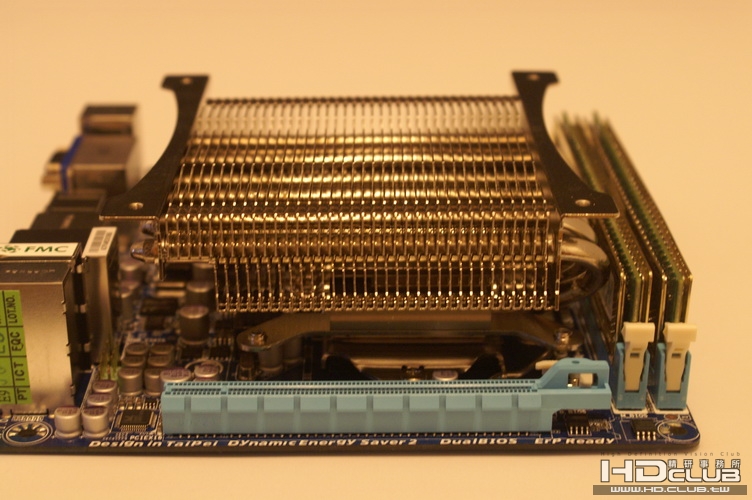

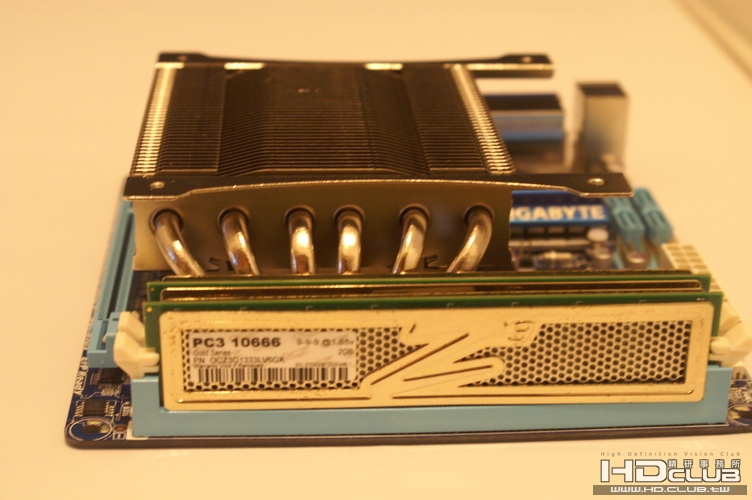

GA-H55N-USB3 + Prolimatech Samuel 17 合體...
果然夠小...這樣才能合體不會撞到顯卡...@@

記憶體也撞不到...還好沒有加高的記憶體...

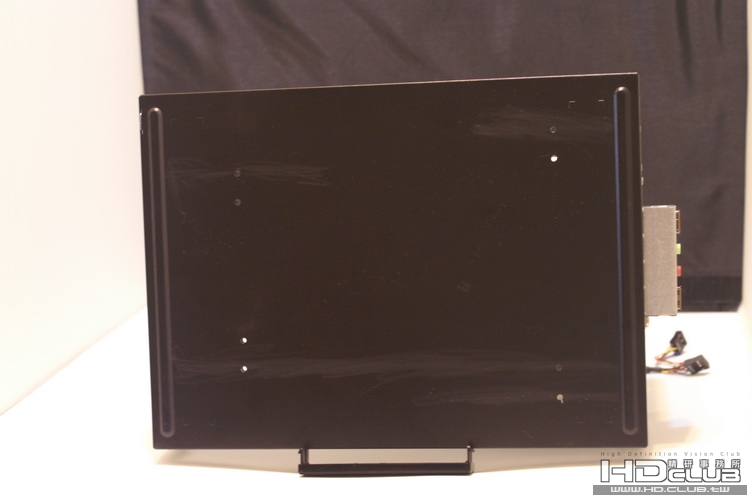

CASE底下被我鑽了八個小洞...哈哈...各位大大不知道要做啥了嗎...??

看出來了嗎...??

這張呢...??

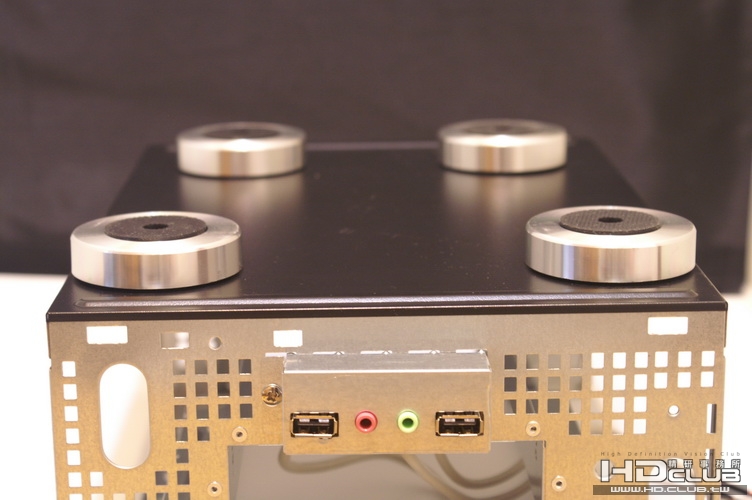

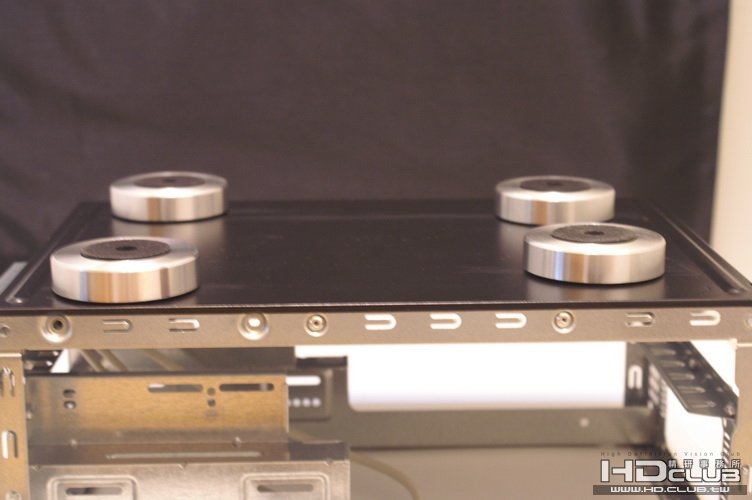

把CASE翻過來您就清楚了...原本附的是用黏的橡膠墊...
之前有買了不少個音響專用的墊子...就順手挖了幾個洞就把它鎖上去了...

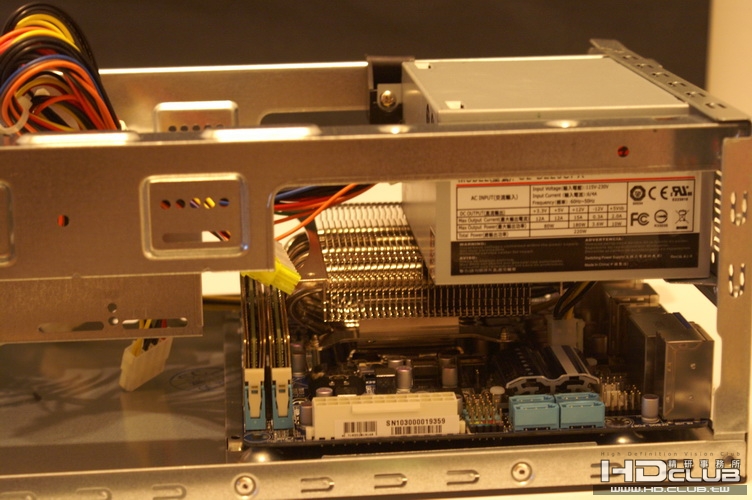

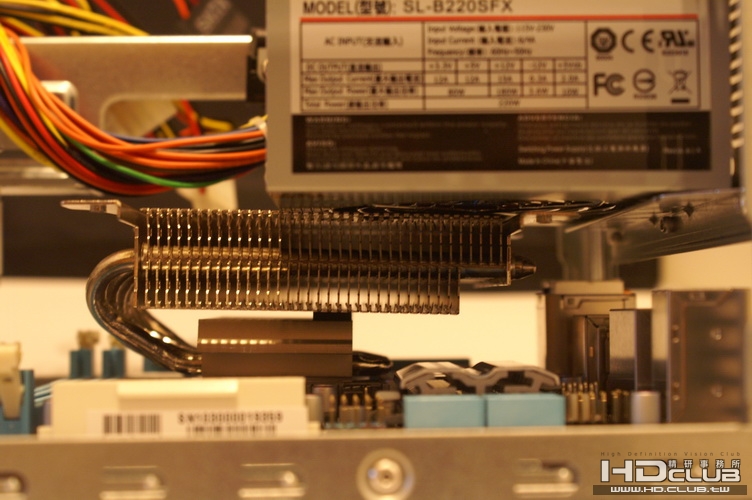

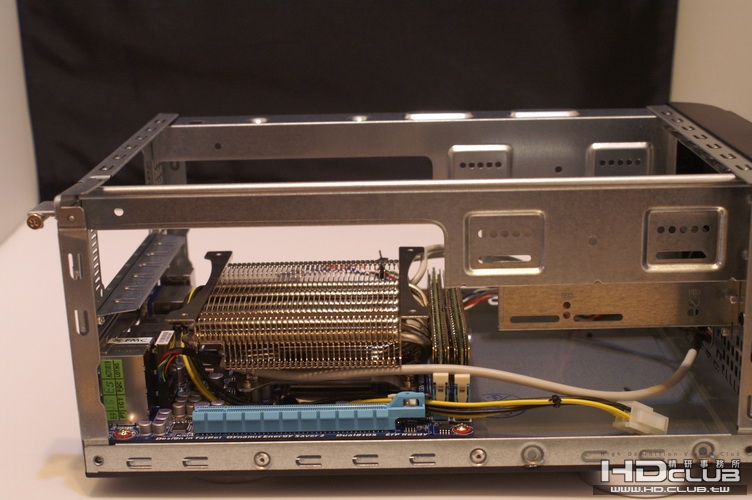

心臟真強...我只有拿板子去合Prolimatech Samuel 17 下吹式散熱器...
也沒量CASE能不能裝Prolimatech Samuel 17 下吹式散熱器...
真的是跟它拼了...

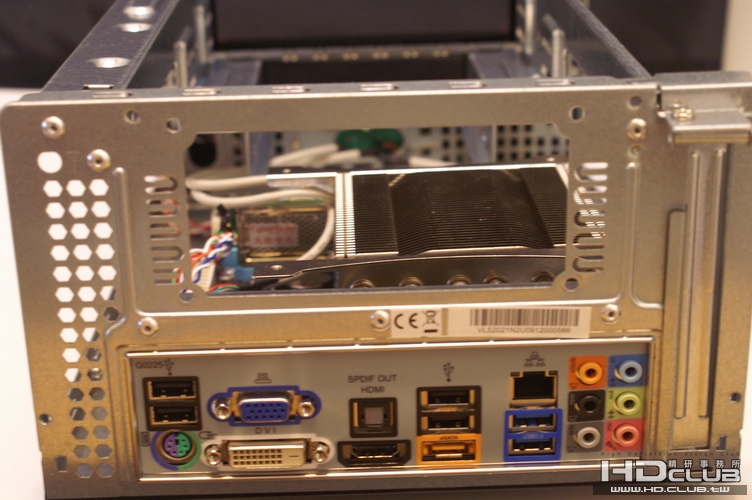

真的剛剛好...還好裝的下...不然就要多花錢換聯力的Q11...
想說能少花就少花啦...

pansc · 發表於 2010-8-16 13:28:42

改版後的精研...貼圖都怪怪的...還是別的論壇貼圖都粉正常...

西楓大大要不要看看是啥問題啊...

popolo · 發表於 2010-8-18 07:22:38

好可愛乂在新天地2F也有看到技嘉這片很想再裝一台起來玩 (小台就是好藏^^)

pansc · 發表於 2010-8-18 07:25:48

還不錯用啦...

昨天我裝好系統...用w7 32bit...再裝好驅動程式...裝tnt3...
丟給9.8馬上就解dtsHD...TrueHD...

太方便了...跟本不用設定什麼...

ronal1114 · 發表於 2010-8-18 08:01:13

好小台，技嘉真是不錯，能夠開發出這麼好用的又小台的小電腦！
可真是好！看大家都說好用！改天去光華看一下！謝謝分享！

pansc · 發表於 2010-8-18 08:31:27

不過這塊板子要找找看哦...我朋友那是說粉缺貨...

一到貨就幾乎是訂光了...希望大大你要去找時能找到...

caesars · 發表於 2010-8-18 10:48:44

請問一下!!
使用此塊主機版是否還需要顯示卡來加快運轉??
雖然我知道此塊版子已經有HDMI的排線了
另外此音源的效果好嗎???

抱歉最近剛要接觸HTPC的領域，可能會問一下白癡問題請見量>"<

pansc · 發表於 2010-8-18 15:42:19

我剛裝好我測試看看...

其實這台我先測試...看看ON BOARD 顯卡在播放BD 原盤看看順不順...
今天一早試了一下...

這幾天有空我會再試一下...如果不差就打算不加顯卡...如果需要...可能再加一張ATI 5570...
因為它是只佔一格的顯卡...才裝的下這個CASE...

pansc · 發表於 2010-8-23 09:24:39

本文章最後由 pansc 於 2010-8-23 09:30 編輯

空間不大...而且現在的I3-540不太熱...

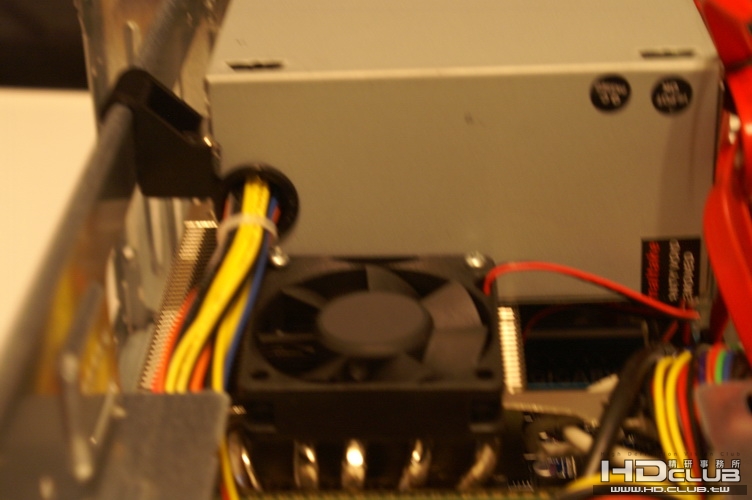

剛好可以放個6公分的風扇...本來是裝8公分薄型的風扇...可是太吵了...
就把它換成6公分的...沒啥聲音...
就算播放一整天的BDMV檔...
只是微溫...比M3看一片影片折下來的HDD還低...

以前用的SSD拿來當系統碟...
跑跑WINDOWS 7 32BIT...剛剛好...反正只是播播RMVB跟上上網...
BDMV有時候需要再用它...
不然還是用M3播放...

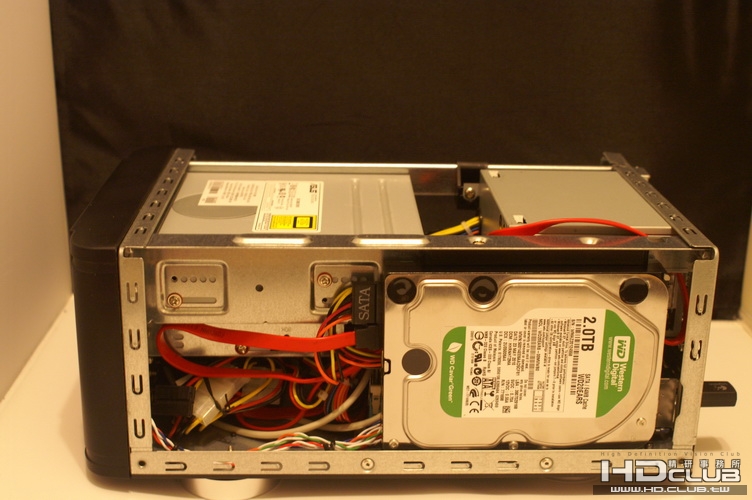

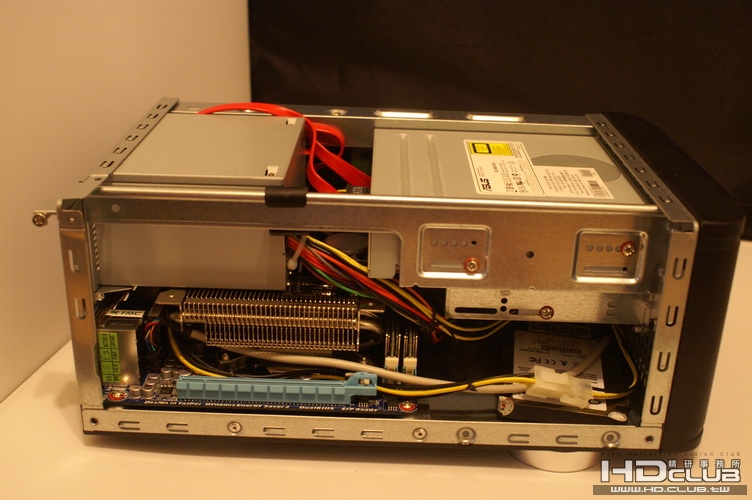

把BD-ROM裝上...可以順便當備份BDMV的機器...

WD 2TB...三碟...

另一顆HDD置放的地方...因為放了讀卡機...所以...
只剩這個空間放3.5吋HDD...

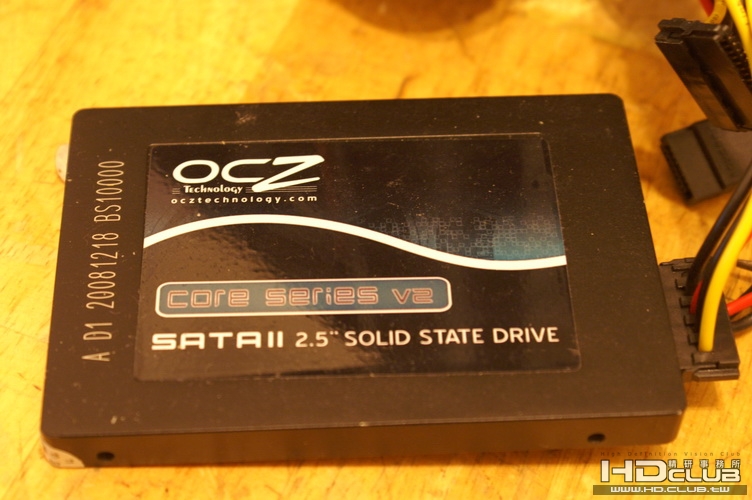

OCZ V2 SSD就丟空的地方...反正又不會熱也不會因為震動掛掉...
就隨便丟了...

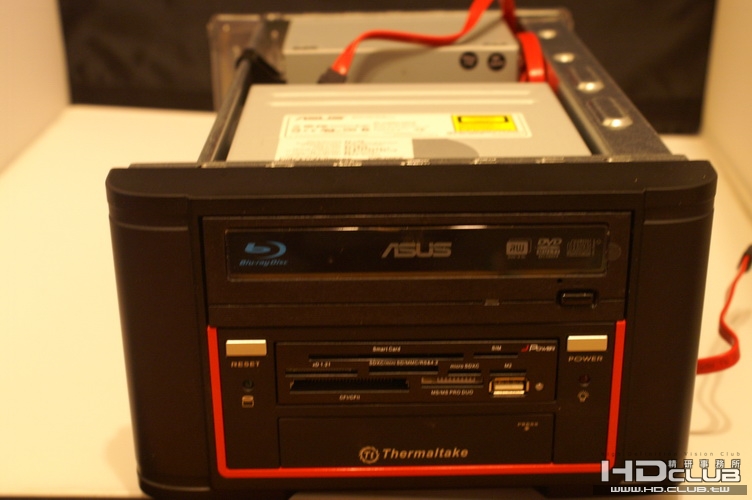

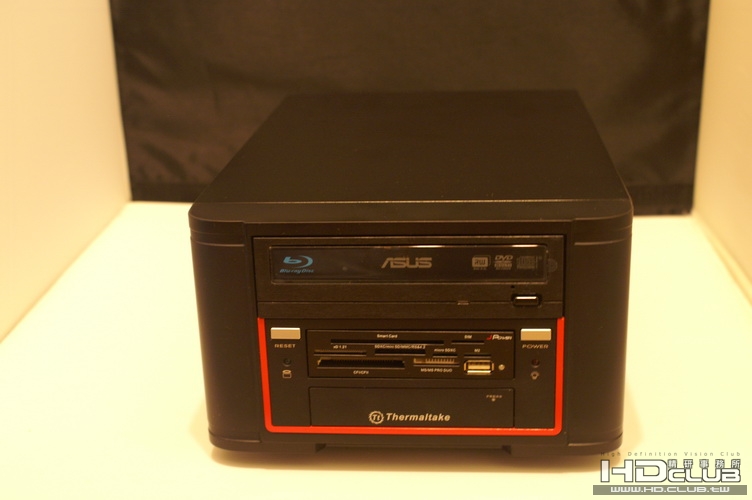

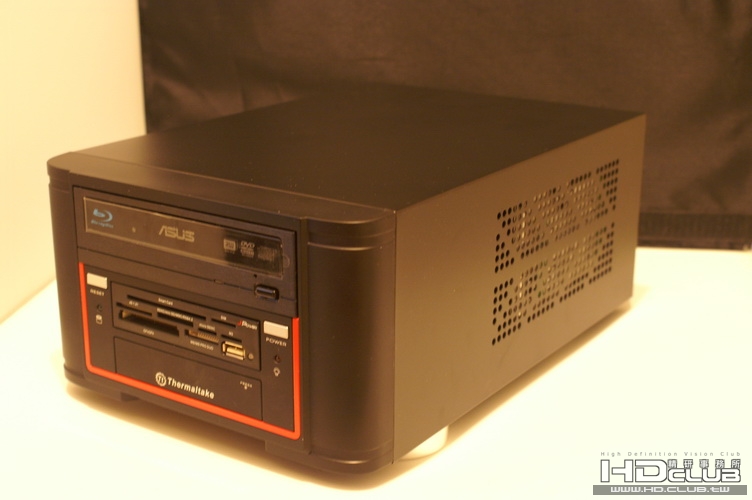

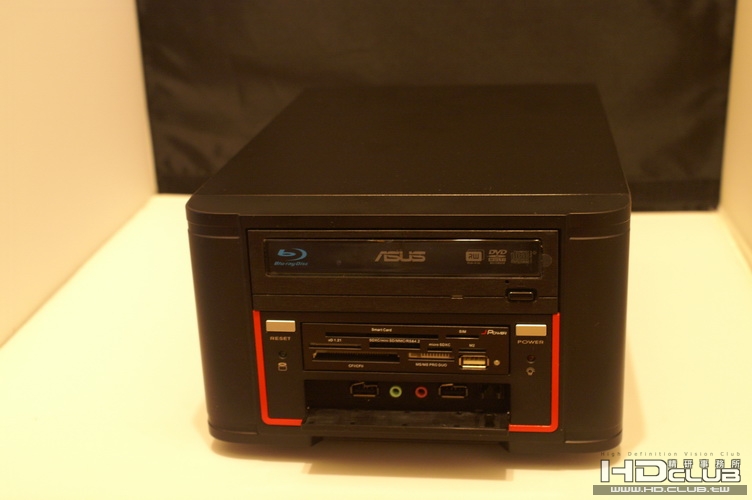

BD-ROM + 50合一讀卡機...

pansc · 發表於 2010-8-23 09:32:17

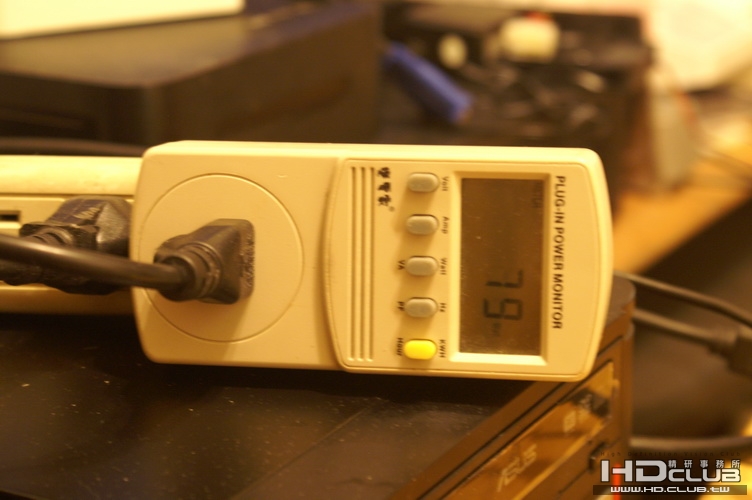

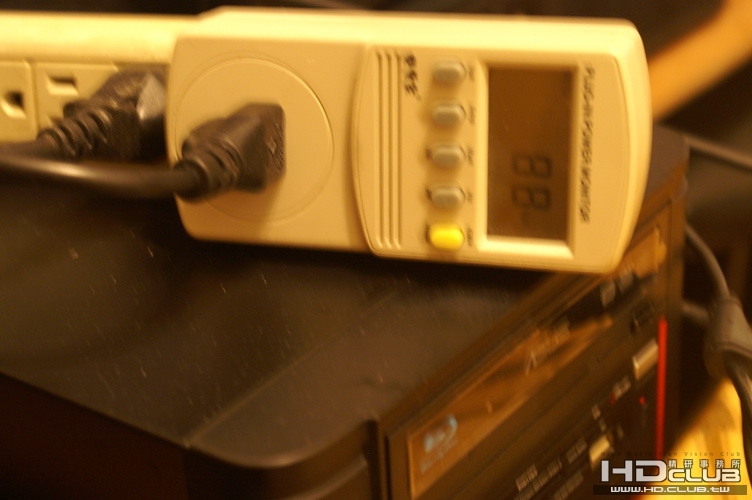

開機的耗電量...才不到80瓦...

播放BDMV檔...有比較激動的畫面才有88瓦左右的耗電量...

senshion · 發表於 2010-8-23 13:51:38

大大問一下播BD時 CPU 負載大約多少呢?

chihonn · 發表於 2010-8-23 13:58:58

不錯的htpc喔....該有的都有了...

有個疑問，那個wd硬碟這樣擺有固定嗎？...還是直接卡住而已....
2tb的硬碟好像比較熱...實際使用溫度如何呢？

因為自己也有組htpc....發現小機殼要散熱好的話，真是一門學問啊

pansc · 發表於 2010-8-23 14:40:34

有啊...它本身有附二個塑膠的算卡筍...
有用螺絲鎖在硬碟本身...然後再從最上面有二個洞再鎖二顆螺絲鎖住...

我覺得啦...開了一個晚上加上播BDMV檔...WD這顆幾乎比用M3播檔還低溫...
能接受啦...

因為空間不大...實在放不了什麼風扇...在考慮如果有加顯卡...
可能在顯卡的右方會放一顆8公分幫忙吹一下風...
不過真怕沒啥用...因為CASE蓋起來那沒有洞...所以冷風也進不進來...
