HC4000投 2.35 156英寸弧形银幕

liuwzen

本文章最後由 liuwzen 於 2010-10-24 18:14 編輯

HC4000 2.35 156英寸弧形银幕
投影机：HC4000
变形镜头：自行开发的高品质1.33X变形镜头
信号源：魅视M3高清播放机
银幕： DIY156英寸弧形2.35：1银幕

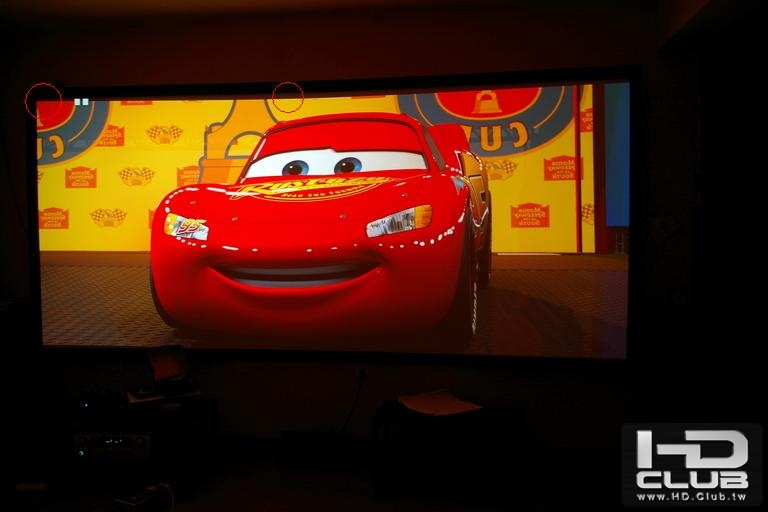

淘宝淘来的普通8米HDMI信号线。高清播放机设置为1080P 60hz 周期性黑屏。设置为1080P 24hz完全没问题了。更好1.5米的HDMI线无法排除上面的现象。证明不是线的问题。至今没搞明白咋回事。 因为银幕太大。客厅宽度只有4.3米。只能用一次光学反射才能满足投满。需要用专业的光学前表面反射镜。 拍了些照片和大家分享。




























































liuwzen

为什么图像会变小啊？点击图片看上去就会更好些。

newtest

畫面變形了，中間凹陷，鏡頭還要再修正。

asa00322

那個90度之後轉45度反射又增加投影距離
厲害的DIY高手

west

圖片是轉貼來的所以會自動縮小。
如果是發文同時上傳的話，就會保持寬度960的圖片了。

很強的DIY弧形布幕，另外變形鏡頭通常會在畫面四個角落表現比較差。
請問布幕弧度的參考依據?可以修正回來畫面四個角落散焦的問題嗎?

cc00992002

100分,佩服!佩服!如此作法最少又賺了30~40公分,對於客廳距離不夠的人來說真是一大福音,又可以多頭幾吋,請問反射鏡跟一般的鏡子不同嗎!

ken0417ken

第一次看到這種作法,以前都只有聽說過,沒有真正看到,從照片看起來,畫質還是很好,真厲害,我想光調整就花上不少時間吧,如果這種做法所要使用的器具,能容易取得,那對台灣普遍客廳縱深不夠的家庭來說,真是一大福音

kuen1972

第一次看到弧形銀幕
有DIY的施工過程照片嗎???

liuwzen

3# newtest

画面配合弧形幕变形很小的。几乎不可见。

我这个还没有调试到最好状态。

再有就是用广角的镜头拍摄这么大的银幕。照相机镜头本身的畸变产生了变形。

liuwzen

7# cc00992002

不是普通的镜子。

是光学前表面反射镜。就是早期背投电视里面用的那种光学反射镜。

镜子表面镀有氧化硅或者二氧化硅不会有氧化的问题。

liuwzen

7# cc00992002

我这里实际增加了60公分的距离。

newtest

3# newtest

画面配合弧形幕变形很小的。几乎不可见。

我这个还没有调试到最好状态。

再有就是用广角的镜头拍摄这么大的银幕。照相机镜头本身的畸变产生了变形。 ...
liuwzen 發表於 2010-10-26 12:29

四角已滿框，中間還沒滿框，變形應連框邊一起變型不會只有畫面變型應該不是相機問題。

liuwzen

14# newtest

这个是变形镜头没有调整合适造成的。还需要调整镜头的仰角。

salt

這種發燒友台灣少見!連變形鏡頭都自製....!DIY萬歲........!

popcorn82

高手!!
每個量測都要十分精細..
超強的DIY

e3b812251

這太神啦!!!  156"耶  那種鏡子哪邊找阿....

不過想想還要自己調整 難度太高啦!!厲害!

fi_ly

看起來真的是很強大!!
之前就看過很多對HC4000好評的文章了~
尤其又是用2.35:1來看影片~真的是爽度很高~
厲害~厲害~!

song0391

簡直是神人太厲害了,用反射鏡還可以投出這麼棒的畫質,可見反射鏡品質非常棒!!
