HTPC新玩具--AMD 780G IGP晶片組

killershima · 發表於 2008-2-17 11:18:57

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

踏入 2008 年， AMD 將推出全新 780G IGP 晶片組，追加 HT 3.0 、 PCI-e 2.0 支援，繪圖核心升級至 DX10 規格，內建 UVD 影像引擎，未來將支援 Hybrid CrossFireX ，規格近乎完美。

針對 HDMI 輸出， RS780 內建 HDCP 鑰匙，可支援 HD-DVD 及 Blu-Ray 等受保護的高清影像播放，而北橋晶片內已建有 HD Audio codec ，支援 PCM 及 AC3 音效輸出格式，令主機板不需要額外接線，也能讓 HDMI 接口擁有聲畫同步輸出。

由於 HTPC 市場需求不斷增加，加上 HD-DVD 、 Blu-Ray 及 HDTV 等高清影像播放應用時代將臨，為要迎合市場需求， RS780 亦同時移值了 UVD (Unified Video Decoder) 影像處理器，能針對 MPEG2 、 H.264(ISO/IEC 14496-10 spec) 及 VC1(SMPTE 421M spec) 編碼的所有工作，包括 Bitstream Processing 、 Inverse Transform 、 Motion Compensation 及 Deblocking 動作，完全由 IGP 繪圖核心負責，真正做到接近 100% CPU Offload ，一舉解決以往 CABAC 及 CAVLE 相當浪費處理器資源，低階系統根本無法應付的窘境。

但值得注意的是， RS780 的 UVD 仍未加入 AES128 硬體編碼，這是影片商為針對 HDCP 被破解而作出的加密改動，用作 AACS(Advance Access Contect System) 加密 / 解碼動作，救援已被破解的 HDCP 機制，可幸是所佔的處理器資源不多，就算低階處理器亦足以應付。

影像編碼測試 @3500+ ︰

	ECS A780GM-A RS780 + SB700(HT1/DDR2-800)	ECS A690GM-M2 RS690 + SB600 (HT1/DDR2-800)	ECS GF7050-M MCP68 (HT1/DDR2-800)
H.264 ( ~ 28Mbps)
Avg	22.4%	76.1%	79.2%
Max	47.9%	91.2%	90.4%

VC-1 ( ~ 20Mbps
Avg	21.7%	65.2%	67.9%
Max	44.9%	73.6%	76.5%

MPEG2 HD
1280 x 800	20.9%	63.4%	69.2%
1680 x 1050	35.4%	79.2%	77.1%

上代 RS690 僅支援 AVIVO ，因此在播放 Blu-Ray 及 HD-DVD 等高清影像，將需要大量的處理器資源，因此需要配備較強勁的處理器。而 RS780 則新增 Unified Video Decoder 影像處理器，能把解壓工作交由 GPU 負載，令所需的處理器資源大幅減少，就算是最低階的單核心處理器亦能應付自如。

後記︰
綜合 RS780 的規格及表現，要承繼 RS690 的強勢相信並無問題，繪圖效能提升近倍，更是首款 IGP 晶片支援 DirectX10 、 Shader Model 4.0 ，其吸引力相比上代 RS690 有過之而無不及，更重要的是，加入了 Unified Video Decoder 影像處理器，就算是低階處理器也能流暢地應付 Blu-Ray 及 HD-DVD 播放，內建 HDMI 、 HDCP 等功能，令 RS780 成為新一代 HTPC 平台的最佳選擇。

由於大部份低階及入門級用家均會採用 IGP 平台，擁有強勁繪圖效能的 RS780 將有助拉升 AMD K8 低階平台的競爭能力，以繪圖技術對抗 Intel Core 微架構大軍來襲，不讓 Intel 專美於前。

預期， RS780 的主要對手將為 NVIDIA MCP78 ，但有主機板業者透露， NVIDIA MCP78 在效能上將不及 RS780 ，而且正要面對 MCP78U 版本的散熱問題，因此在如無意外的情況下， RS780 很大機會衛冕 AMD IGP 平台皇座。

轉貼電腦領域 http://www.hkepc.com/?id=734&page=1&fs=idn#view

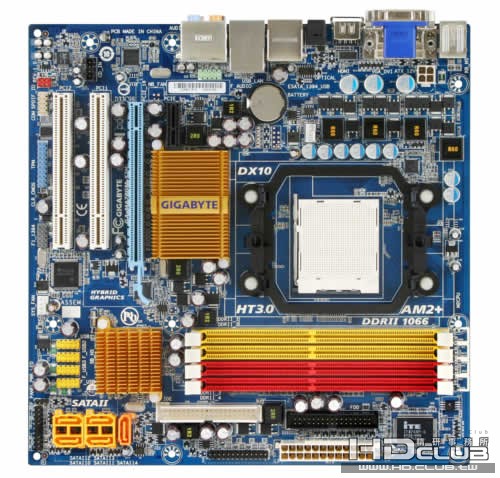

GA-MA78GM-S2H (rev.1.0)

支援AMD AM2+ Phenom/ AM2 Athlon64系列處理器
CPU 電源模組採用全固態電容設計
支援雙通道DDR2 1066* 記憶體架構
內建ATI Radeon HD3200繪圖引擎(DX10)
內建PCI-E 2.0 x16顯示卡介面
內建SATA 3Gb/s 傳輸介面並支援磁碟陣列功能
支援高速千兆(Gigabit)網路介面及 IEEE 1394連接功能
搭載8聲道ALC889A 高傳真音效晶片，支援106dB 訊噪比高品質音效

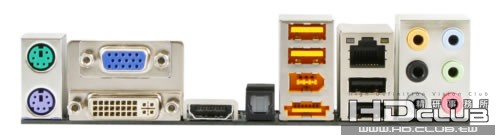

支援HDMI/ DVI數位影音介面(HDCP支援)

*是否支援1066MHz記憶體時脈將依您所使用的處理器而定，請參考網頁"記憶體支援一覽表"以獲得更多訊息。

產品規格

中央處理器(CPU)	支援AM2+ / AM2插槽處理器： AMD Phenom™ FX 處理器/ AMD Phenom™ 處理器/ AMD Athlon™ 64 FX處理器/ AMD Athlon™ 64 X2 Dual-Core處理器/ AMD Athlon™ 64處理器/ AMD Sempron™處理器
晶片組	北橋晶片: AMD 780G 南橋晶片: AMD SB700
記憶體	4個1.8V DDR2 DIMM插槽，最高支援到16 GB (註一) 支援雙通道記憶體技術支援DDR2 1066 (註二)/800/667 MHz
Audio	內建Realtek ALC889A晶片支援High Definition Audio 支援2 / 4 / 5.1 / 7.1聲道支援DTS(dts NEO : PC)功能支援S/PDIF輸入/輸出支援CD音源輸入
網路	內建Realtek 8111C晶片(10/100/1000 Mbit)
儲存裝置介面	內建於南橋晶片： 1個IDE插座支援ATA-133/100/66/33規格，最多可連接2個IDE裝置 5個SATA 3Gb/s插座(SATAII0、SATAII1、SATAII2、SATAII3、SATAII4)，可連接4個SATA 3Gb/s裝置 1個eSATA 3Gb/s插座位於後方面板，可連接1個SATA 3Gb/s裝置 SATA支援RAID 0、RAID 1及RAID 10功能內建於iTE IT8718晶片： 1個軟碟機插座，可連接1個軟碟機
IEEE 1394	內建T.I. TSB43AB23晶片最多支援2個IEEE 1394a連接埠(1個在後方面板，1個需經由排線從主機板內IEEE 1394a插座接出)
USB	內建於南橋晶片最多支援12個USB 2.0/1.1連接埠(4個在後方面板，8個需經由排線從主機板內USB插座接出)
內接插座	1個24-pin ATX主電源插座 1個4-pin ATX 12V電源插座 1個軟碟機插座 1個IDE插座 5個SATA 3Gb/s插座 1個CPU風扇插座 1個系統風扇插座 1個前端控制面板插座 1個前端音源插座 1個光碟機音源輸入插座 1個S/PDIF輸入/輸出插座 1個IEEE 1394a插座 4個USB 2.0/1.1插座 1個並列埠插座 1個安全加密模組(TPM)插座 1個串列埠插座 1個系統電源指示燈插座 1個電腦機殼開啟偵測插座
I/O控制器	內建iTE IT8718晶片
硬體監控	系統電壓偵測 CPU/系統溫度偵測 CPU/系統風扇轉速偵測 CPU過溫警告 CPU/系統風扇故障警告 CPU/系統智慧風扇控制(註四)
BIOS	1個8 Mbit flash 使用經授權AWARD BIOS PnP 1.0a、DMI 2.0、SM BIOS 2.4、ACPI 1.0b
附加工具程式	支援@BIOS 支援Download Center 支援Q-Flash 支援EasyTune (註五) 支援Xpress Install 支援Xpress Recovery2 支援Virtual Dual BIOS
附贈軟體	Norton Internet Security (OEM版本)
作業系統	支援Microsoft® Windows Vista/ XP
PCB規格	Micro ATX規格；24.4公分x 24.4公分
