Dune HD Max (Sigma 8642) 多媒體播放機精研測試報告

neuHD

96# pansc

謝謝pansc大大寶貴經驗唷! 未來有zap用者請改開頭的txt檔!

弟沒在玩zap, 本想請您重新試做路徑,

但現在找到問題, 可以用就太好囉!!

codered

剛才試了一下，若我的MKV影片(XXXX.MKV)有英文及中文二種外掛SRT字幕，檔名是: XXXX.ENG.SRT 及 XXXX.CHT.SRT，看影片時按(SUBTITLE)key時，均無字幕可選擇，無法顯示字幕，而相同的檔案在已有的(ZP-600T)上，都沒有問題，可自由選擇英文or中文的字幕。
而在Dune HD Max上只能選擇一種，XXXX.ENG.SRT 改成XXXX.SRT 顯示英文字幕，或者是XXXX.CHT.SRT改成XXXX.SRT 顯示中文字幕，真是很不順利的設計，是否要改進呢?.

我的風扇在關機後也是一直 轉............?

neuHD

103# codered

風扇的回答請您看99樓!

外掛字幕命名規則這是韌體的設計, 各家晶片組與播放機有各家的支援方式, 沒有絕對誰好誰壞, 只有使用習慣與不習慣!

現階段若要支援多重字幕, 建議把英文軌的字幕轉成ssa即可. 中文可續留srt.

tappy

本文章最後由 tappy 於 2011-1-29 23:56 編輯

風扇真的按下遙控器5秒關機真的會關起來...........解決了

接下我我說的MKV....跟原碟.........設定高質量原碼...........輸出聲音全部都正確........

現在假設一下..............以前我有一些片子 是原碟.....當初播放機還沒有很強....每次我都要找最大檔m2ts.播放.......所以我索性把全部東西刪除.....留下主要的m2ts跟字幕檔.............結果遇到次世代音效我的擴大機就沒有聲音了......要在播放機設定解碼才會有聲(也可能是我的機器本身就沒有解次世代).......................





可是很奇怪....我另外的原碟完整版的次世代音效可以正常輸出.....顯示7.1聲道

joe0926168968

剛才試了一下，若我的MKV影片(XXXX.MKV)有英文及中文二種外掛SRT字幕，檔名是: XXXX.ENG.SRT 及 XXXX.CHT.SRT，看影片時按(SUBTITLE)key時，均無字幕可選擇，無法顯示字幕，而相同的檔案在已有的(ZP-600T)上，都沒有 ...
codered 發表於 2011-1-29 22:11

我剛拿到也有這個問題，後來我直接在字幕編碼部分改成Big5(照理來說是繁體，但是任體好像寫反了....)就搞定了....之後也不需按SUBTITLE選擇，影片播放後就會自動載入字幕檔)話說我預設值是AUTO但是出現的都是亂碼.....不知道是為什麼?更改成BIG5之後就好了

還有就是BIG5(簡體)與GB2312(繁體)作反的問題可以更新嗎??

jacky_3977

93# jacky_3977

To jacky_3977大大,

擴大機點燈了嗎?  如果是用hdmi 1.3擴大機, 內部聲音設定請設高質量源碼, 這樣max才會源碼輸出到擴大機. 用解碼輸出聲音會悶悶的如您所說! ...
neuHD 發表於 2011-1-29 21:28

點燈了
設定也是正確
昨天學弟拿M3來試
感覺也是一樣
有可能是HDMI線的差異,有空再試看看
對了此機有沒有
和M3那種海報的選單嗎?

len1978

點燈了
設定也是正確
昨天學弟拿M3來試
感覺也是一樣
有可能是HDMI線的差異,有空再試看看
對了此機有沒有
和M3那種海報的選單嗎?
jacky_3977 發表於 2011-1-30 08:04

pansc大有試過，之前M3製作的ZAP海報選單，拿到DUNE HD MAX上也可以使用。但有個前提是要改某個文件檔名。

詳情可以參考另一個大大撰寫關於ZAP軟體的教學：
zap 教学 for M3/Dune 3.0/max/prime/smart, Egreat A1080/S2

等天氣沒那麼冷的時候我也要來玩這個海報選單了...。

neuHD

106# joe0926168968

回joe0926168968大

gb2312與big5 編碼做反的錯誤已經向Dune 工程反映,希望未來韌體更新可以做正確來!

現最好使用方式,是暫時將字幕用utf8 編碼, 如此不管auto或手動設utf8都不會有亂碼發生.

jacky_3977

希望中文說明書
能再詳細一點
一些代碼是什麼意思
都不懂

jgrquest

今天歡喜開箱傳說中的媒體播放器,真是不同的感受.凡事自己動手.電源線,網路線,HDMI線,一一就位.還需一顆硬碟,趕快採購一顆2T硬碟.一切就續.
打開中文說明書,顯的簡略些(對我這新手們外漢來說).拿了幾片BD片播放看看OK.
再來問題來了.說明書看了看,不懂就是不懂.親手操作看看,BT下載,沒反應.仔細看了阿貴大大在第一篇的說明好像也沒詳述.這2T硬碟明天再來看看有何作用.
論壇上的大大談的總讓我覺的太深奧了,但有一點讓我受用,電源鍵按住超過五秒才是真正關機,不然只是待機狀態,仍會聽到微弱的風扇聲.
我要再努力學習,期忘各位大大不吝賜教.感恩!

neuHD

110# jacky_3977

中文說明書是按照原本Dune多國語言的說明書編寫的唷...內部資料是以Max基礎介紹為主的...

您說的代碼是什麼呢? 有需要為您解釋的地方?

neuHD

111# jgrquest

有問題歡迎您提出來唷!

bt要使用請先格式化硬碟!!

只要pt站種子來源不限制下載軟體, 只要種子在拇指碟內Max就可以讀到. 對著種子按下Enter就會開始下載囉!!!

jgrquest

我们Dune HD Max用戶在置頂區有自己的家, 真好.感謝阿貴大大.
neuHD大大您說的很簡單,我看的霧煞煞.硬碟我有格式化了.BT下載還是一竅不通.是還需其它設備嗎?
以後討論是不是要集中到置頂區的Dune HD Max播放機用家俱樂部了.

neuHD

114# jgrquest

往後請到討論區發言囉...也謝謝阿貴大大!!!

bt需要種子唷...您有用過種子嗎...???  Max bt使用方式與在pc上是類似的唷!!!!

len1978

因為這篇算是對於機器的測試心得，我想貼在這篇給有興趣的網友參考。
-----------------
DUNE HD MAX framerate轉換效果心得：

這個效果是這兩天在看一些以前一些影片容易出現頓跳(尤其是字幕移動的頁面)、解交錯效果不好(會有圖像跳動)的影片時，發現MAX對這些影片的處理效果都非常好，尤其是跟我現在使用的PC來放作比較的話。

我的TV是VIZIO 320M-TW，非常低階的一台電視。
但沒想到這台電視的HDMI輸入，可以支援59.94HZ的顯示效果。用PC連接來播放的話我是沒辦法調成這樣的輸出設定。

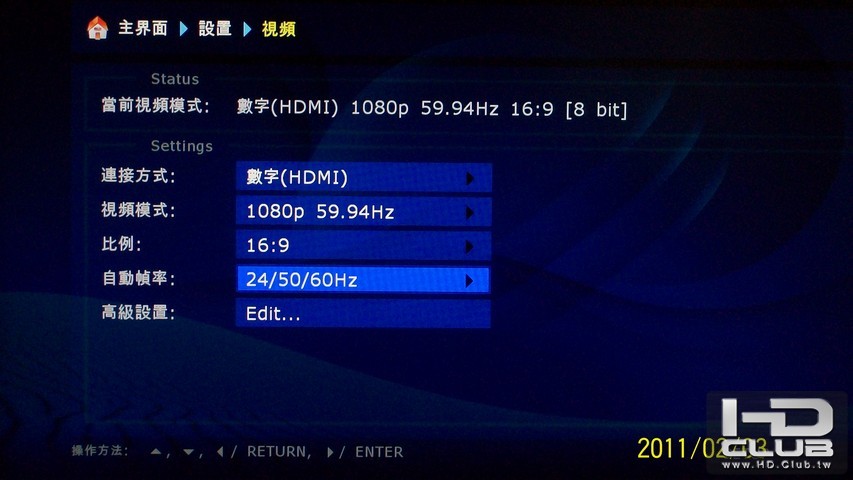

DUNE HD MAX的視頻設定：
自動偵率： 24/50/60HZ


照片均用相機直接拍攝播放中的影片。故會看到照片中影像模糊的情況，實際上是很清楚的。

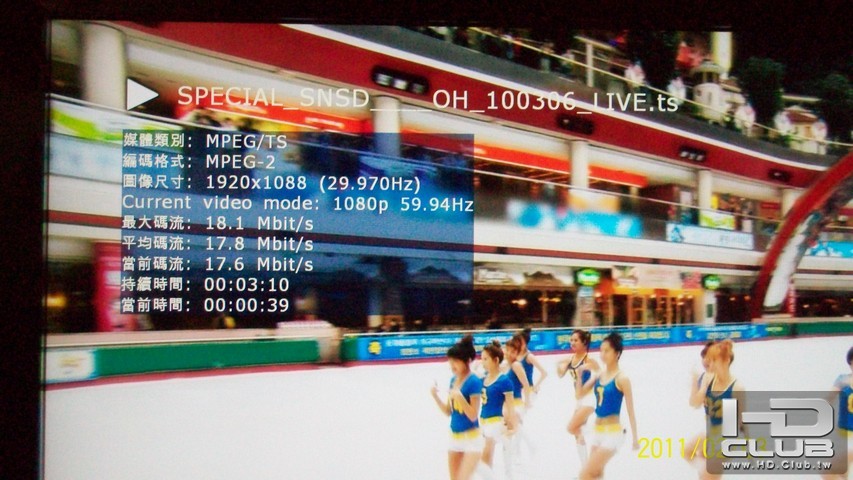

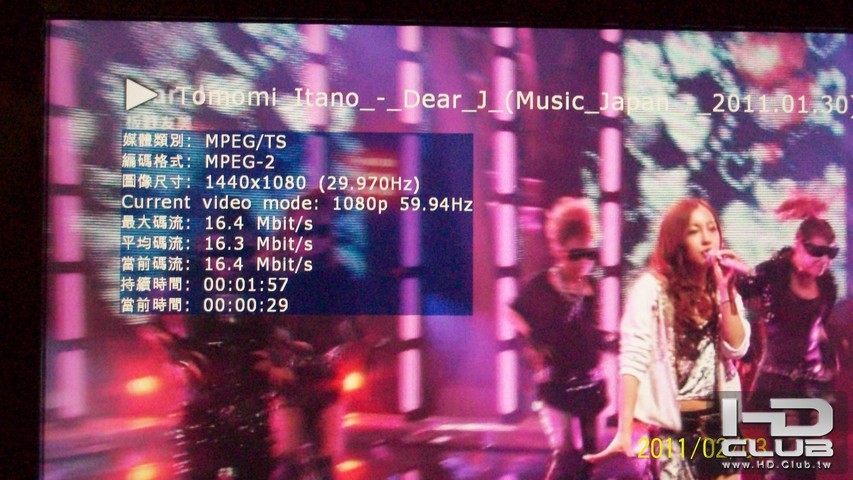

1.TS檔測試：
影片Frame Rate = 29.97hz
輸出Frame Rate = 59.94hz
感想：影片非常清楚。跟用PC播放的差異上來說，個人感受是覺得MAX的輸出是感受上比較"清晰"。



2.TS檔測試：
影片Frame Rate = 29.97hz
輸出Frame Rate = 59.94hz
感想：這個影片我很早就入手，非常喜歡的一段短片。但用PC播放的時候，就容易注意到會有影片中字幕跳動的情況，尤其是影片後面白色字幕捲動的非常快，更容易看到字幕會一頓一頓的在跳動。而改用MAX來播放這個影片的時候，就完全不會看到有字幕頓跳的情況，感覺影片效果是非常平順的。

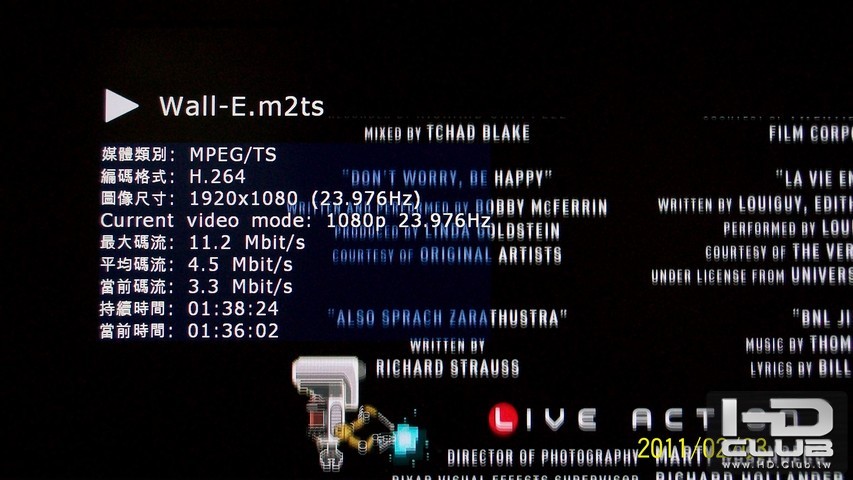

3.M2TS檔測試：
影片Frame Rate = 23.976hz
輸出Frame Rate = 23.976hz
感想：這個電影檔是23.976hz，片尾的字幕在PC上看的時候會頓跳感比較不明顯，可能字幕捲動的比較慢的關係。跟在MAX上觀看的效果是差不多的。

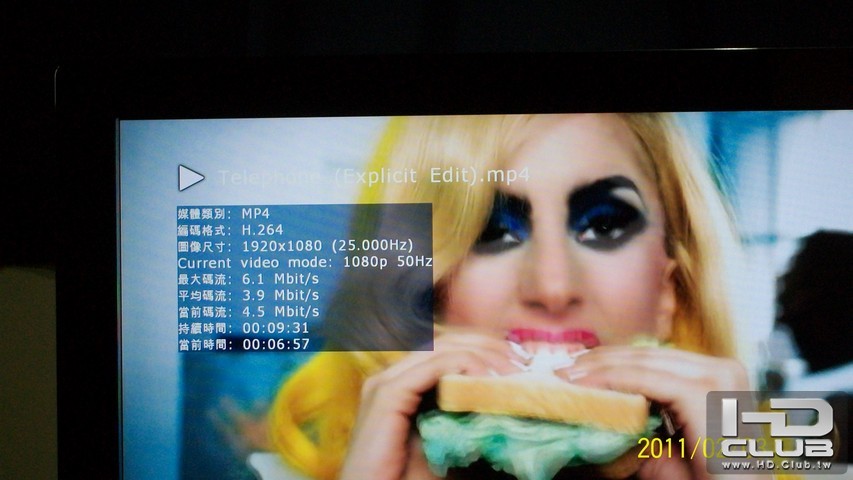

4.MP4檔測試：
影片Frame Rate = 25.00hz
輸出Frame Rate = 50hz
感想：這段影片是25hz。原本在PC上播放時碧昂絲有一些KUSO的動作會感覺有掉幀的情況，但在MAX上播出的效果就非常明顯看的出來，沒有掉幀的情況了。



測試心得總結：
我之前使用PC作為播放器。遇到這些Frame rate的轉換有問題的影片，一直以為是顯示器端不夠高階的關係。現在同一台顯示器拿MAX在Frame rate轉換的輸出效果與PC作比較，才知道原來還是我的播放器端(PC)的輸出設定調整不夠好的關係...(實際上我也沒辦法調=.=)。

大部分人在觀看影片上可能比較不會注意到這些小細節，或是原本的設備對Frame rate轉換處理的本來就不錯的情況下。可能不易發覺到我說的這些差異性吧。

但如果有人對於這一點特別在意的話，可以從播放器端方面來嘗試看看能不能得到一個平滑順暢的影像效果。

hungrich

請問若是用區域網路的連線方式能否以以正常 Gigabit 的速度讀取 BD ISO 檔案呢?

len1978

本文章最後由 len1978 於 2011-2-5 13:31 編輯

請問若是用區域網路的連線方式能否以以正常 Gigabit 的速度讀取 BD ISO 檔案呢?
hungrich 發表於 2011-2-5 11:47

目前dune官網的產品介紹是這樣寫的：
* 1000 Mbit/s support is experimental since it is not officially supported by Sigma Designs 864x chips, may not work properly depending on a particular network environment and usage kinds, and is not generally recommended.

Dune Network Playback Accelerator feature ensures smooth playback of any supported kind of media content (including BDMV and BD-ISO) via any network protocol (including NFS and SMB) even in 100 Mbit/s Ethernet networks.

-------------------
我自已還沒有BDMV跟BD-ISO可測。

現在用區網連接PC的網路資料夾播放影片的感想(均為單檔MKV或TS測試)，mkv電影檔沒遇到什麼問題。有部分的TS檔，在用區網播放時初期讀取要多花不少時間(剛算了一下，快1分鐘)，選擇段落的部分則是OK的(剛剛再試了一下，是OK的)，直接COPY到DUNE裡面的硬碟來播放，就不會有這些額外的讀取時間問題。不知是不是我的IP分器在跑動物的關係受影響，還是機器本身對於TS檔的格式在網路播放時有轉換的問題，還是其他原因就不清楚了。

初期讀取完畢後，影片開始播放的時候都是流暢沒問題的。

從區域網路上的PC網路資料夾抓檔的時候，DUNE會顯示傳檔速度，我用的100Mbit區網是從8.x Mbyte/s慢慢上升至9.x Mbytes/s，速度上是OK的。從區網抓一個1.18GB的檔案時間是2分鐘(120秒)。

LEON

Dune HD Max 測試報告－2011/2/15 補完篇

一直以來前次的Max測試報告均缺少了主機內部拆解與硬體內部的確認與解說，在1月初也有向len1798兄提到會將L/R兩聲道以及7.1類比聲道的線路與相關硬體細節補上，特別利用這個時間作相關說明。

以下看圖說故事。

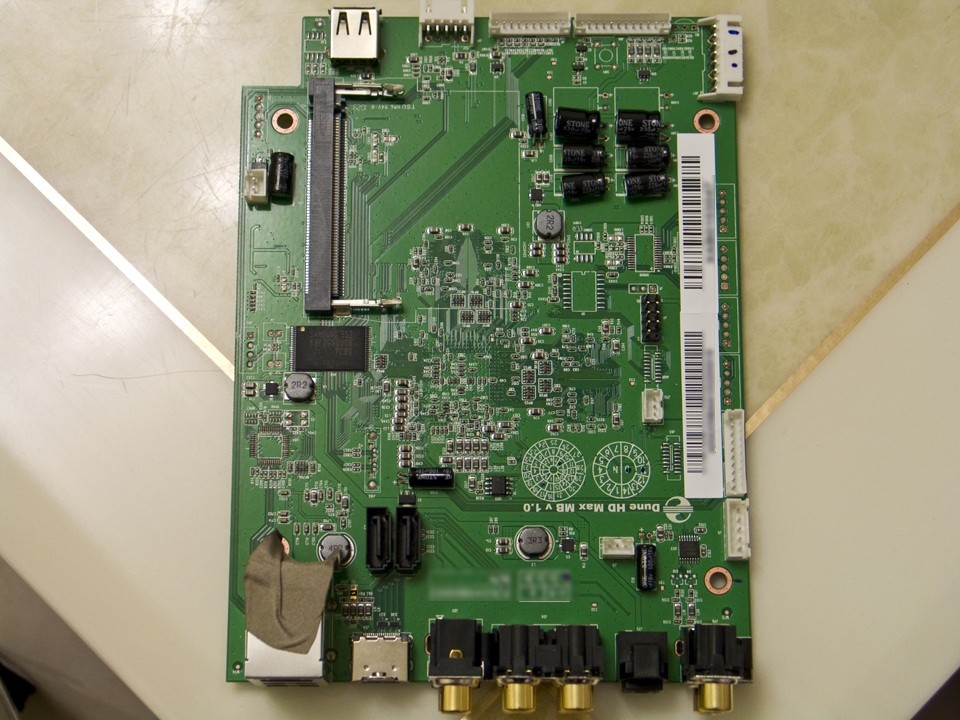

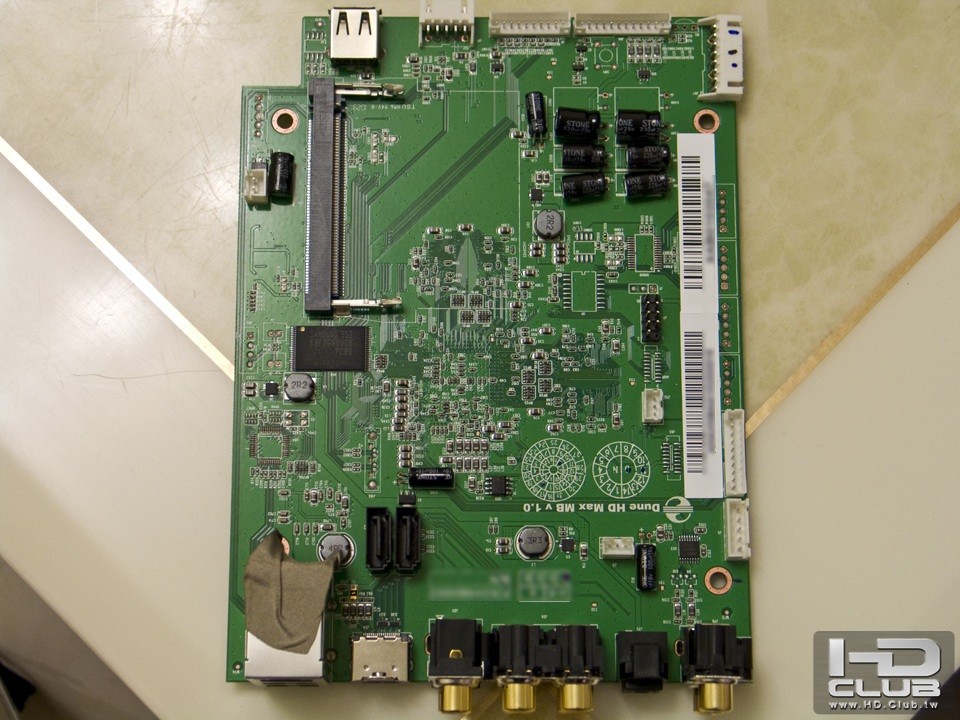

1. Max主機板正面：



整體的主機板重量並不輕，PCBA內零件排列算是整齊。畢竟是台灣製造，SMT的打件品質真的是很高，PCBA表面乾淨整潔，沒有加工／打件時造成的污漬，同時細看也可以看得出用的錫料品質與各零件與錫料接點表面平整且上錫均勻。用量測器具量測PCB的厚度算是很不錯的規格：1.9mm。這大概是目前多媒體播放機找得到主機板PCBA最厚的尺寸。越厚的PCBA，在生產時成本勢必越高，而理論上在訊號傳遞與處理會有比較好的效果。

各個接口排列在PCBA上下左右側邊，這裡就不再贅述。主機板正面由左上角逆時針往下數來分別是MiniPCI介面，NAND Flash，SATA 2組，右下角的1顆DAC作L/R 2聲道訊號處理，以及右上角並聯的濾波電容。

特別在此一提的是右下角倒數來第二個10 pin的排插，這個排插是類比7.1聲道輸出的排插。在前面的討論串有提到如果要7.1聲道輸出，理論上要4顆獨立的DAC，但拆板以後發現Max上並不是以這樣4顆DAC的方式處理訊號，而是直接以Sigma 8642晶片直接解碼數位訊號並輸出7.1聲道，透過排插到類比7.1端子。當然這裡筆者要強調，有獨立的DAC處理數位轉化類比訊號勢必在聲音上的表現會比單純以晶片D/A解碼要好，但7.1所帶來的4顆DAC以及相關的 PCBA Layout 相對在成本上又更向上提高，因此Max所提供的方案相對不失為一個在成本考量內提供額外7.1輸出的一個方式。

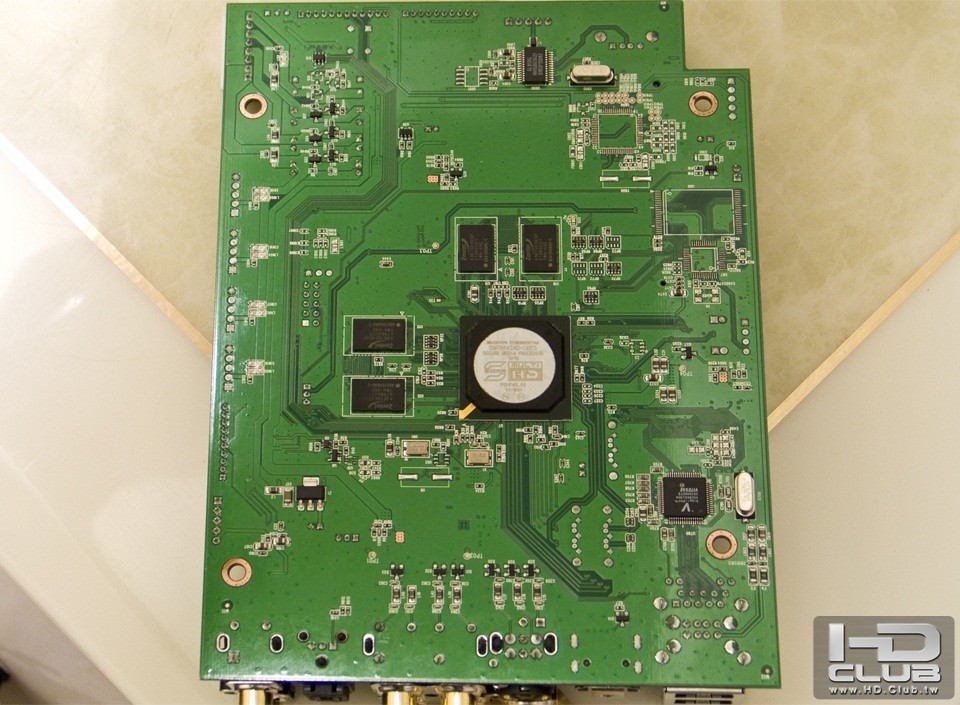

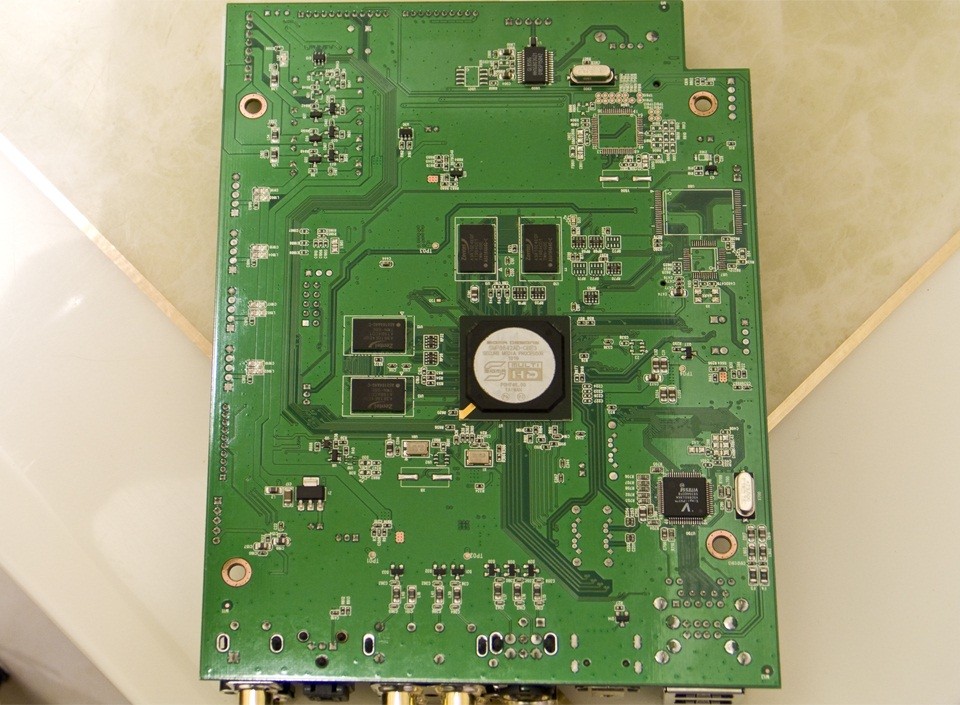

2. Max主機板背面：



環繞於Sigma 8642主晶片的是4顆128MB的DDR2 記憶體，使用的是Zentel，力積電子出的顆粒。右下角網路晶片，使用的一樣是Sigma 公板VITESSE的Giga網路處理晶片，先前在其他測試文章已經有提到，只要是使用這顆VITESSE晶片，在Giga的相容性就不要有所期待。在Max上也是一樣的狀況，而這實在是令人惋惜之處。但目前看來Giga的問題只有在下一次世代平台才有望可以得到解決。最上方的IC是USB的控制晶片。背面的PCBA一樣相當乾淨。

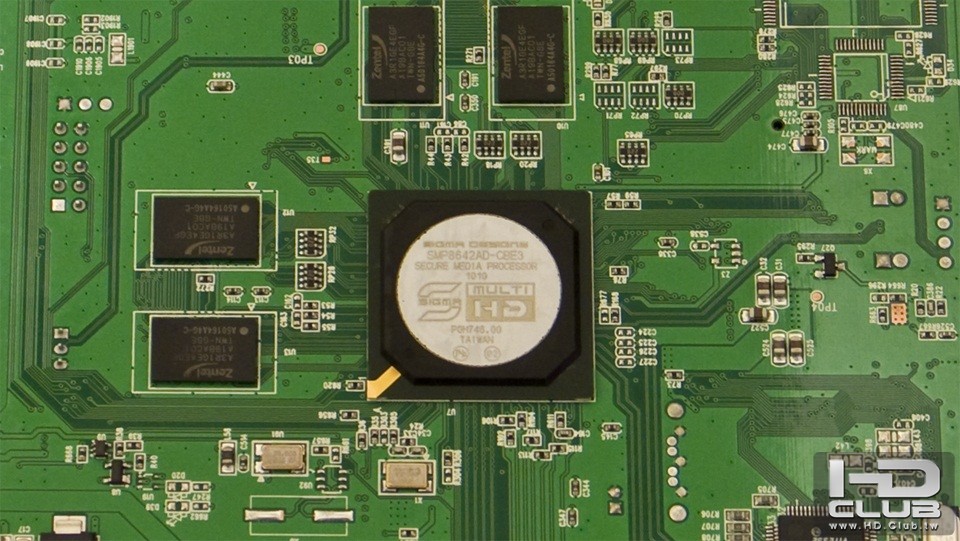

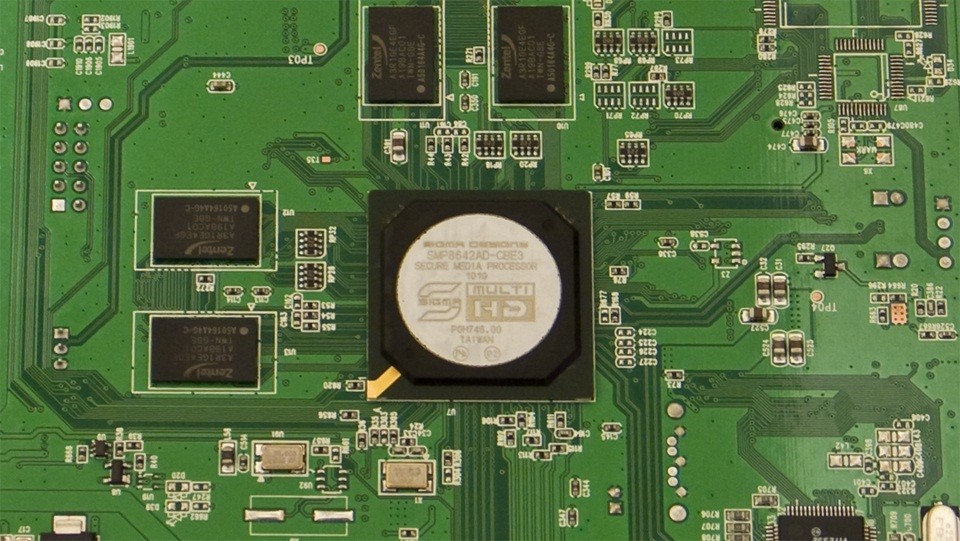

3. Sigma 8642 主晶片特寫：使用的一樣是台灣製造，目前最高階的 Sigma Designs SMP8642AD-CBE3。許多人都會問到8642與8643的差別，事實上Sigma 8642與Sigma 8643最主要的差異在於8642 支援 MacroVision而8643不支援，因此8642售價更高，因為必須要付額外的授權費用給MacroVision。同樣的MacroVision產品分隔Sigma Designs在8634與8635也是以相同方式作處理，相信未來也是。



由於Max同時支援正版BD與正版DVD的播放，在設計時有將DVD MacroVision在HDMI輸出時的需要考慮進去，這也成為Dune在其高階產品上均一使用8642的特色。

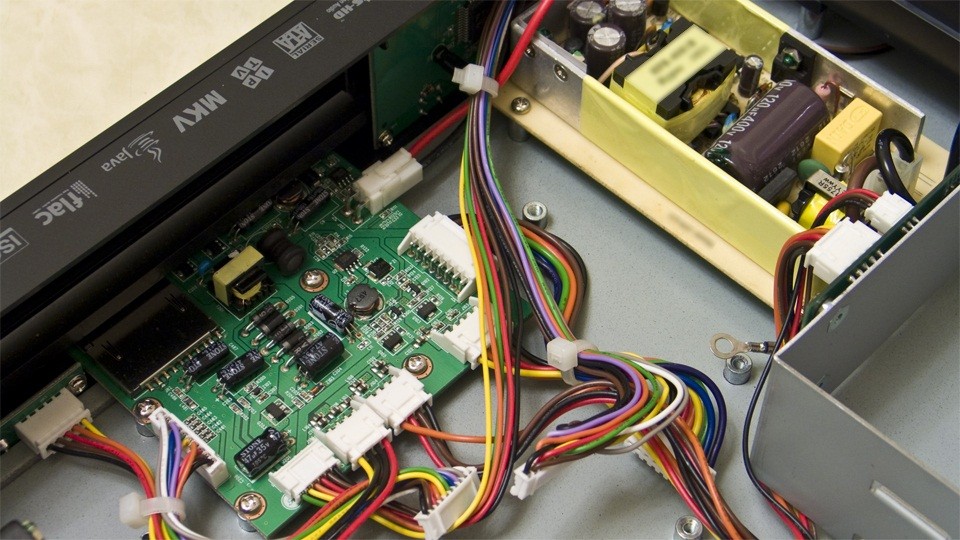

4. 前方讀卡機，VFD面板與PSU特寫。

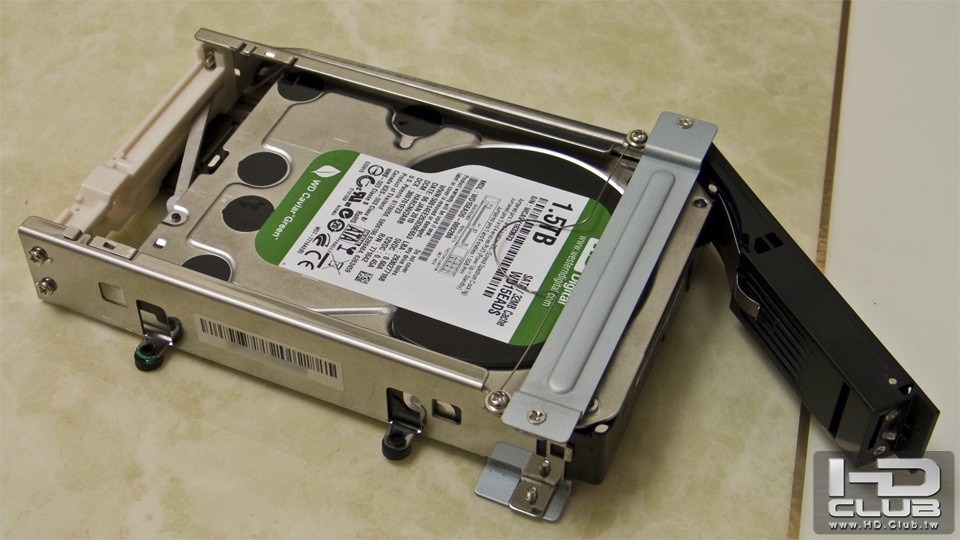

5. Max硬碟抽取盒特寫與硬碟裝入示意圖。

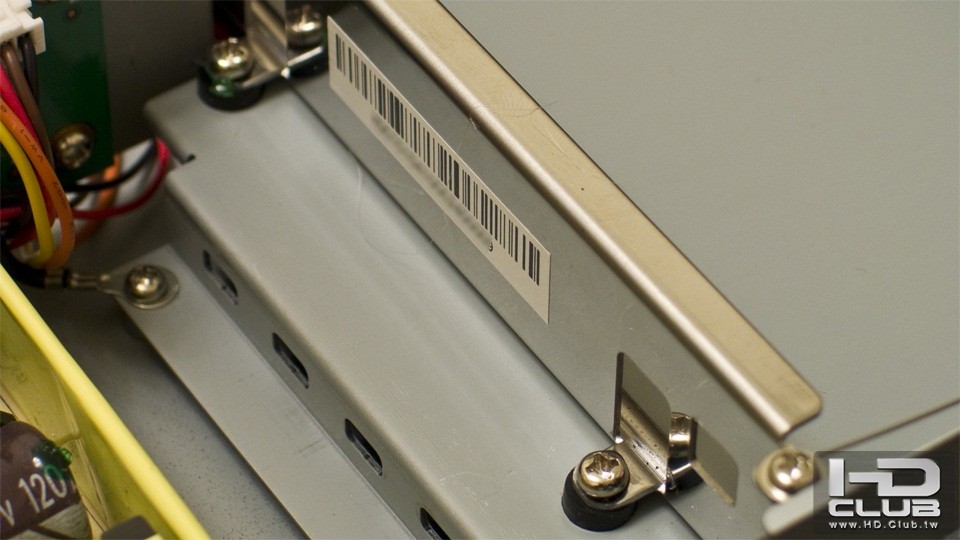

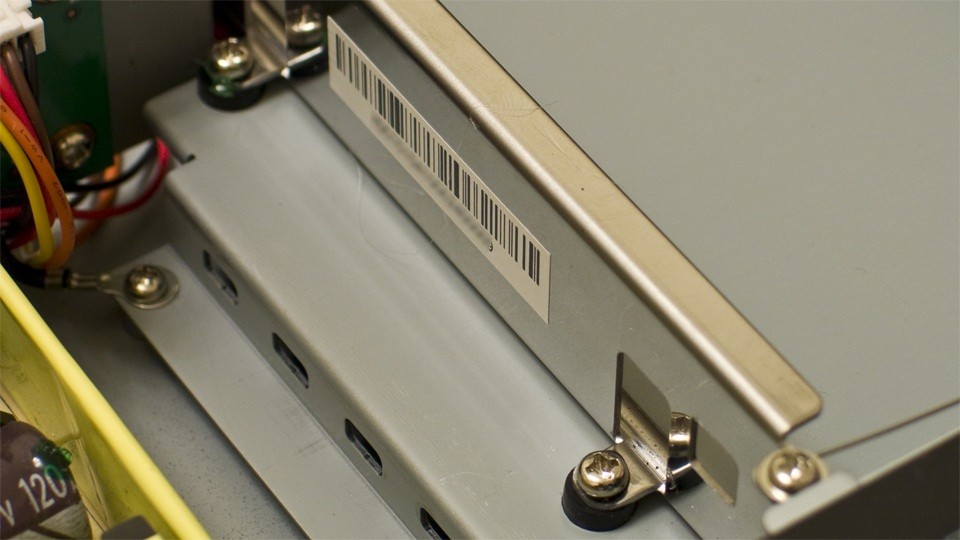

6. 最後要一提的是硬碟螺絲固定的地方。原先拆的時候沒有注意，結果硬碟盒一拿起來不知什麼黑黑的小點掉了滿地找不到，後來才知道那是硬碟固定盒使用的制震橡膠，左右共四顆。螺絲構造也是特別搭配墊圈從O環中穿過。這個不是什麼很貴的零件也不是什麼了不得的設計，但是因為這樣細心的設計與硬碟制震器材的使用，讓硬碟的運作產生的震動與產生的雜訊可以有效的降低。

雖然不能像Hi-End的器材將硬碟與主機完全分開來作，但制震器材的使用絕對是有他有意義的地方。

早先在測試時並沒有做比較，後來拿其他機器相比真的是有明顯差異，用手放在Max主機上確認硬碟運作時產生的震動確實較輕微。使用早期高轉速的H牌硬碟尤其明顯。

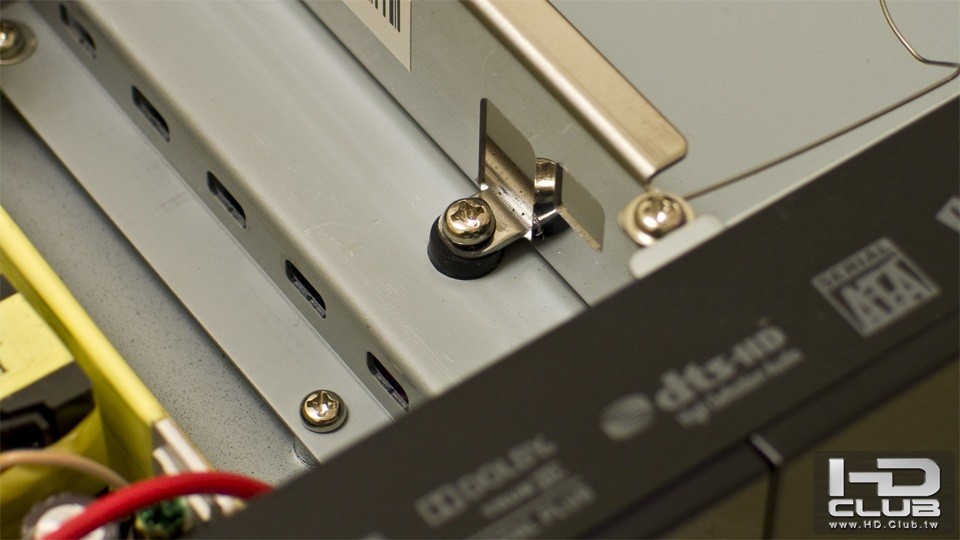

7. 螺絲與制震橡膠墊片特寫：

len1978

感謝LEON版主的圖文分享。

早前未購入前有上網查過8642晶片本身的資訊，知道有晶片本身就有支援類比7.1聲道解碼輸出的功能。當時就想到，這台MAX的類比7.1大概就是直接採晶片本身提供的功能來使用吧。

不過我較意外的是在MAX主機上那一組類比二聲道輸出，原來還是有使用獨立DAC來作處理。
我想我要回家再接上去玩看看(目前未接上線)，與晶片解碼(類比7.1的左右前置聲道)的效果來比較看看，能不能聽的出來其中差異性~

gavincwchen

不知道能不能測試一下播放正版DVD從色差輸出的結果呢?
買這台除了提升成藍光外，也想順便取代家裡的DVD播放機~
看了很多其他使用8642的藍光高清播放機在播放正版DVD時都會有問題
