Dune HD Max (Sigma 8642) 多媒體播放機精研測試報告
去年隨著Sigma 8643的推出，市面上出現了許多規格與播放能力優秀的次世代的硬碟播放機。挾帶著8643硬體架構上的優勢，在硬碟上重現藍光完整選單同時HDMI 1.3源碼輸出次世代音效到擴大機解碼7.1ch不再是難事。
話雖如此，要挑選一台好的，適合自己使用的硬碟播放機，卻不總是容易，因為每個人的影片收藏喜好大不相同。許多人跌跌撞撞，在Realtek與Sigma中間猶豫徘徊，加上網路資訊參差不齊，銷售產品介紹的頁面也永遠只有規格，不知道該選哪一台好。有鑑於此，網路社群的分享與介紹就相對可以得到較完整的資訊。相較於其他友站濃厚的商業色彩，HD Club提供了一個單純，資訊豐富多元而容納不同聲音的地方。
導入正題，今天我們要與大家分享的，便是在Sigma 864x晶片架構下的新品高階機種—Dune HD Max。
先來談談HDI Dune這間公司。由於Dune主要的銷售市場是在歐美，Dune在台灣與華人市場相較之下並不是赫赫有名的牌子。不過早從Sigma 8620開始，HDI Dune便已經在多媒體播放機這塊占有一席之地，並在8635的世代推出了多款熱銷歐美的硬碟播放機。去年底導入新款8643晶片後，更是推出了BD Prime 3.0等8643機種並更換了硬體架構與全新的使用者介面。
但有的人可能會好奇：既然都已經有8643的機種，那為什麼現在又出一台全新的Dune HD Max？
成語說精益求精。Dune HD Max整合了許多玩家的意見並改善了前一代的一些小問題，讓Dune HD Max更加的User-friendly也更讓硬碟播放機擺脫過去的印象，走向符合Hi-end視聽設備的要求。
那麼我們就來看看Dune HD Max長什麼樣子吧：

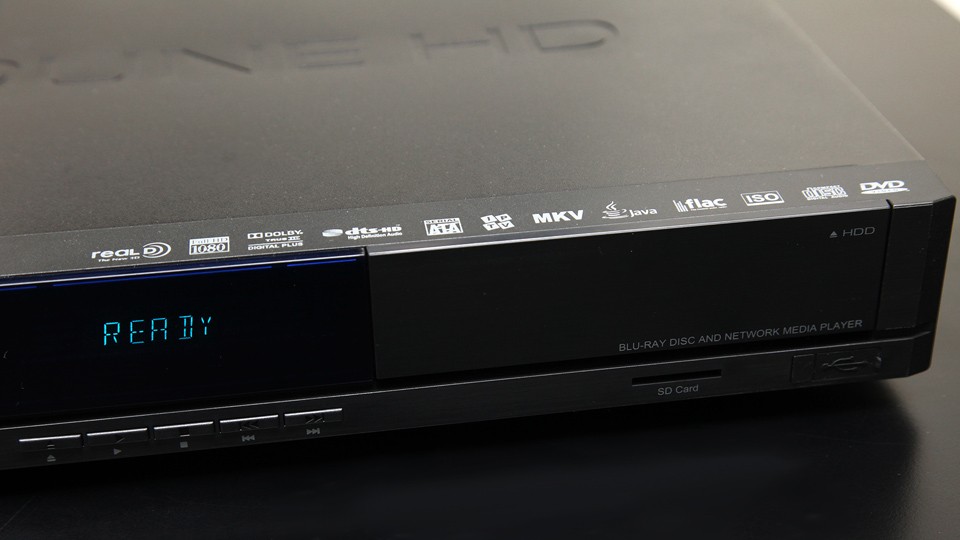

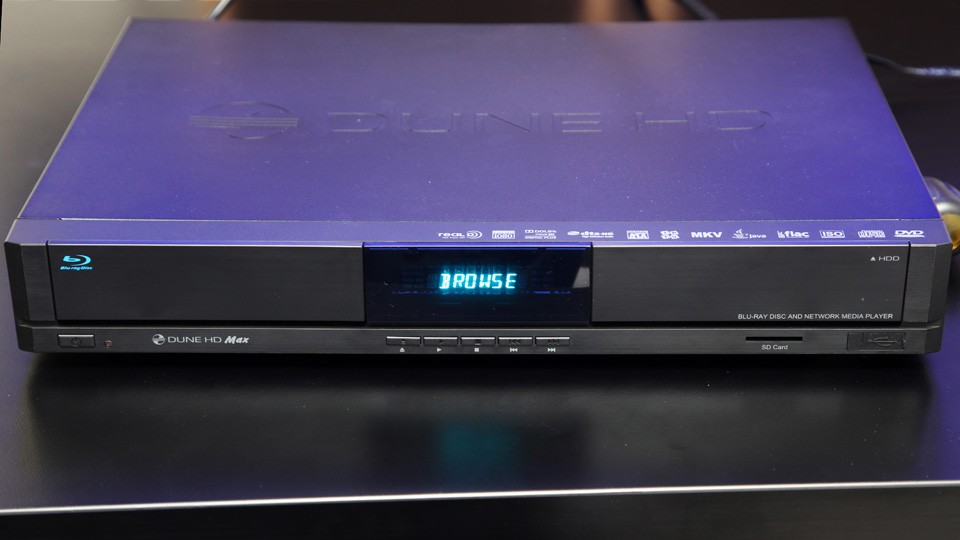

首先是播放機的正面，Dune HD Max的外觀表面處理相當高級，機殼本身是以黑色噴砂霧化處理，機殼表面上有刻上Dune的Logo與Dune HD字樣。雖然同時配備有BD藍光光碟機與硬碟抽取盒，機器總高度卻是異常的薄，想必Max的設計團隊在原始外觀與機構設計上一定吃足苦頭吧。
BD藍光光碟機在左邊而硬碟抽取盒在右邊，如此排列方式採用的是如同HDP-X1 Hi-end的設計，兩種儲存媒體的分開對散熱與改進雜訊相互的干擾有絕對幫助。

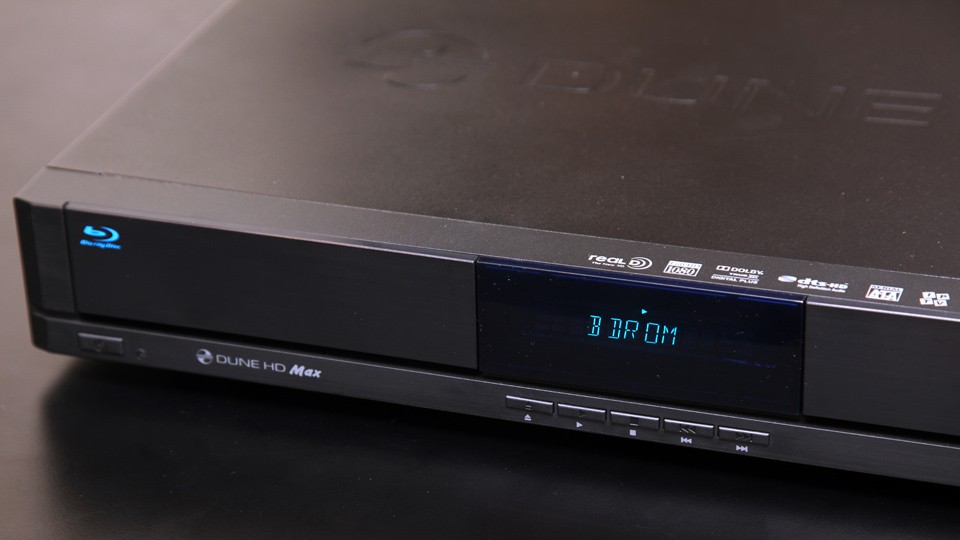

中間含有簡易的VFD LCD面板顯示機器目前的狀況。VFD LCD下方除可直接支援手按鍵功能在影片播放當中退片，停止，快轉與倒退，同時在右側並支援SD卡槽與USB Port，方便使用者快速使用外接式的SD卡與USB外接硬碟。USB Port有防塵蓋保護，在設計上相當貼心。

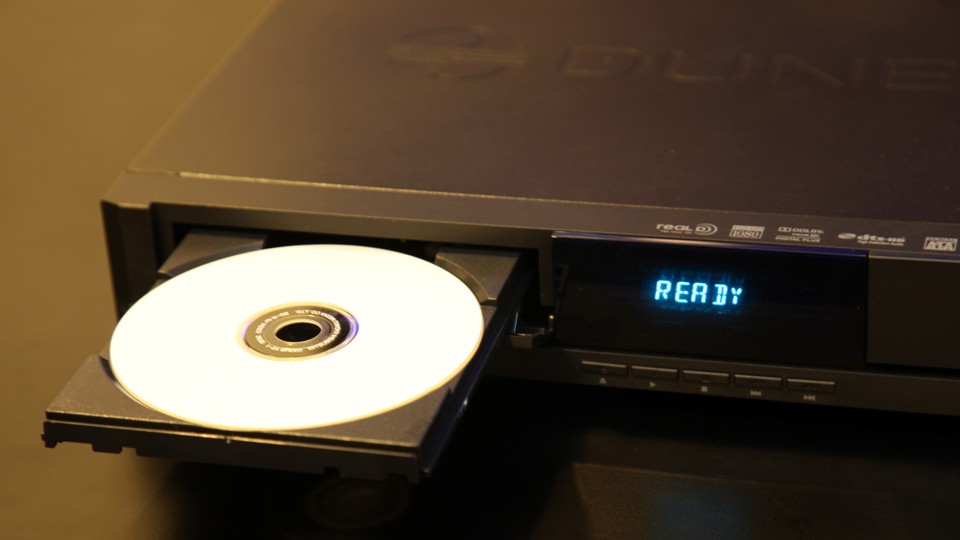

開機完成後按下遙控器的退片鈕或面板上的退片鍵左側藍光光碟機可退出。Dune HD Max使用的光碟機讀寫頭為Sony所產製，相容性相當優秀，除了市售的BD正版片完整讀取外，一些燒錄的BD片也可以正常讀取，沒有挑燒錄BD片的問題。

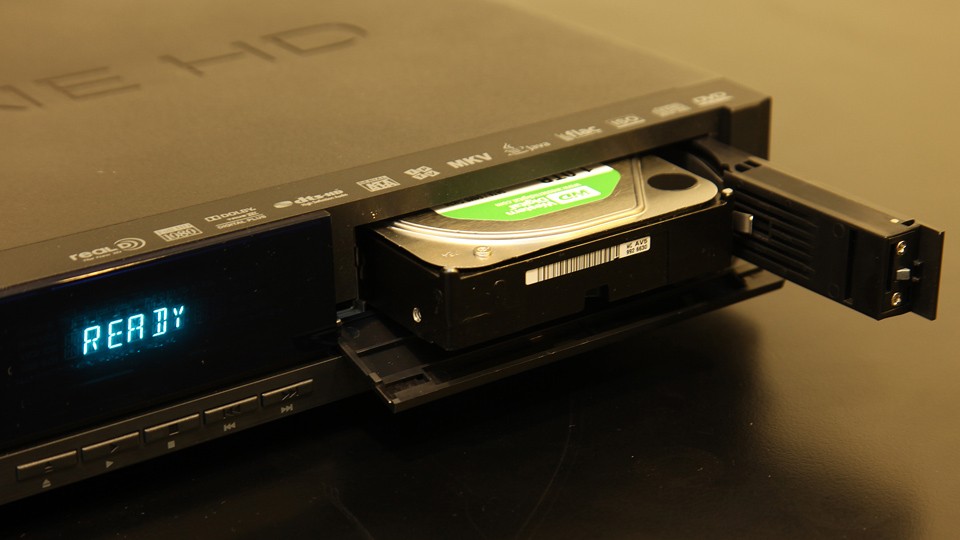

右邊的面板蓋下拉後可以輕易將硬碟安裝入抽取盒內。支援單顆3.5吋硬碟2TB以上。內部硬碟抽取盒的固定均是以金屬零件製作，金屬機件的設計相當穩固，在降低硬碟運轉時震動的同時，金屬的材質亦可幫助硬碟排除在運轉時產生的熱能。

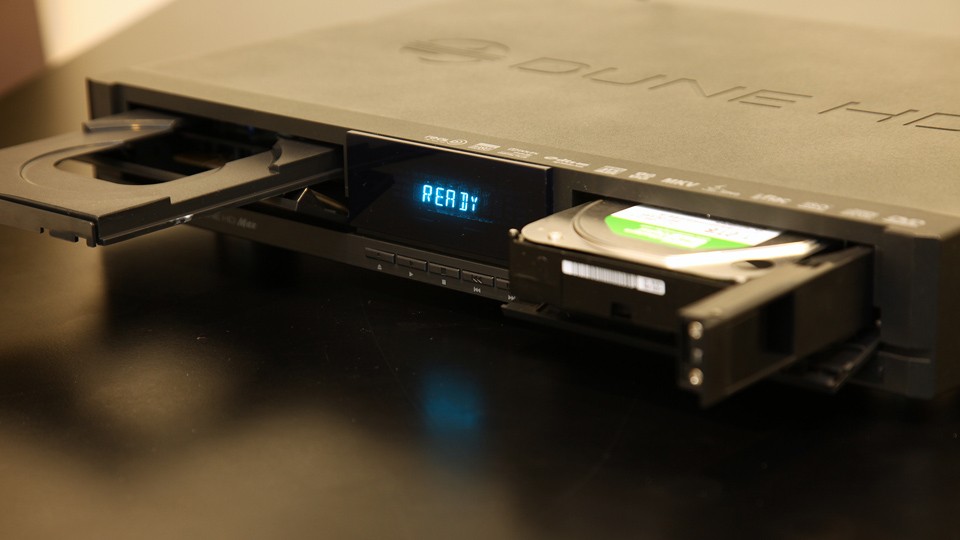

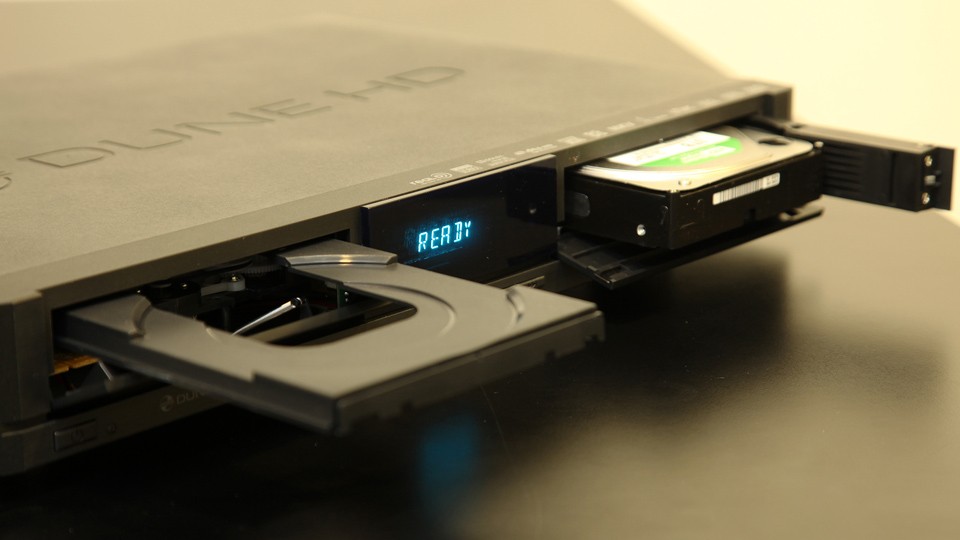

來欣賞一下光碟機與硬碟同時退出的樣子：

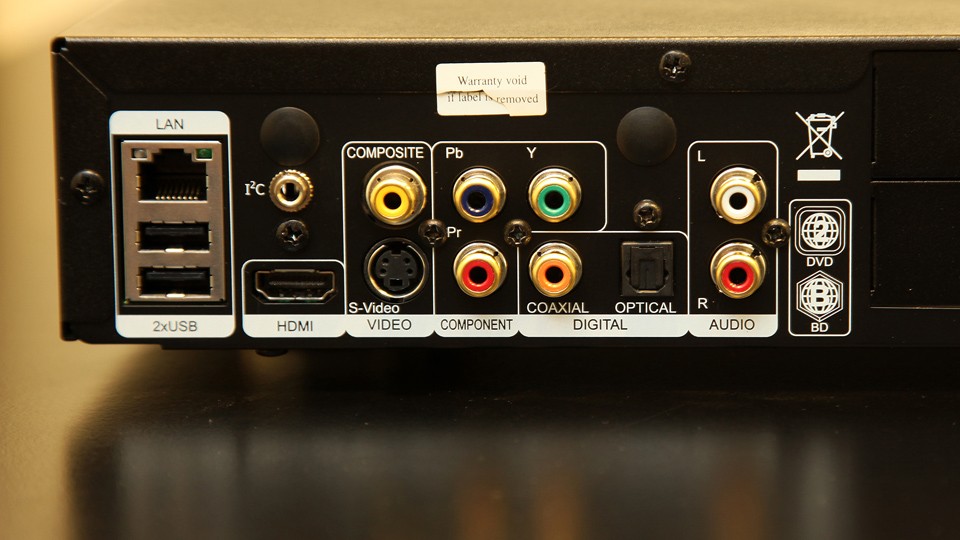

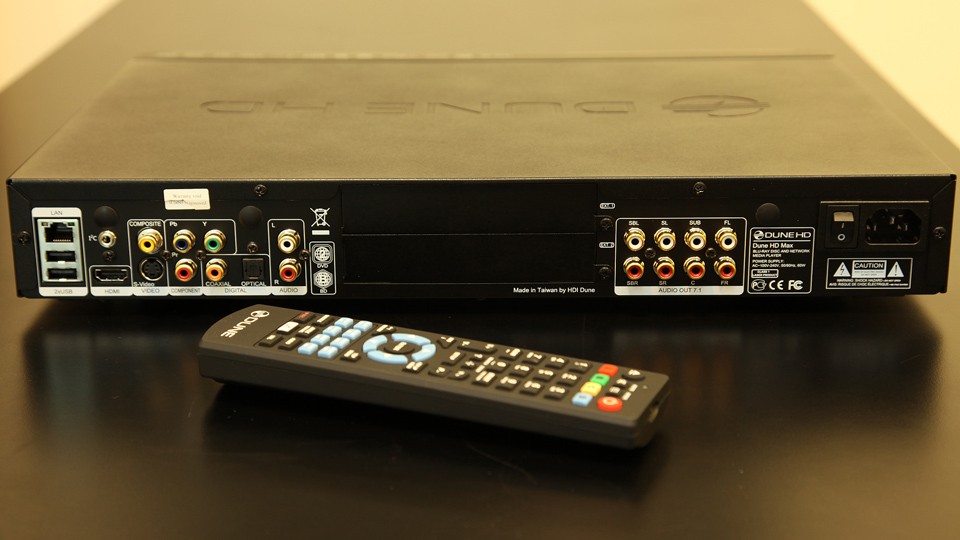

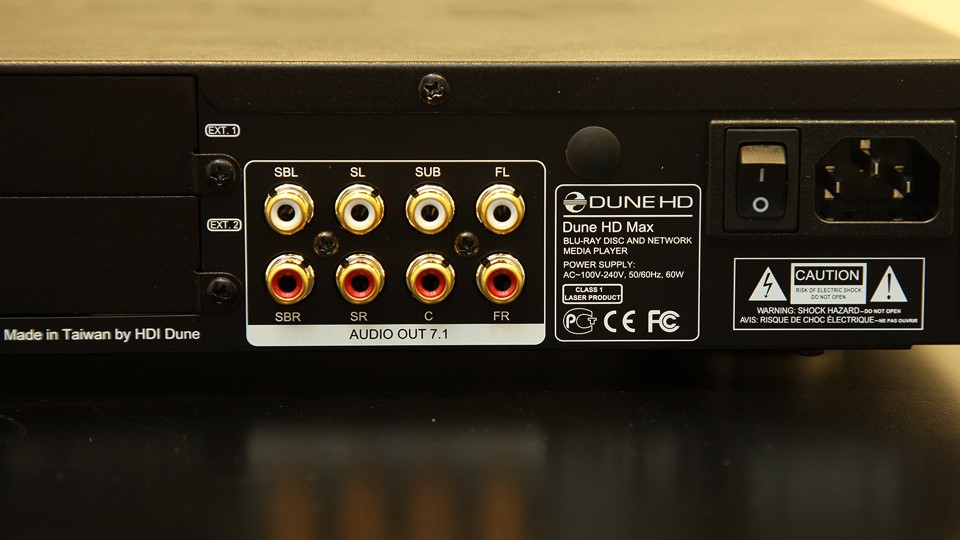

Dune HD Max後方的端子與連接埠相當完整，除了一般標準的端子外，支援較特殊的I2C規格。不得不提的一點是Max直接支援7.1聲道的類比輸出，這個規格是一般多媒體播放機相當少見的，對於一些未升級次世代擴大機的玩家是一個不錯的規格。中間的部分有兩顆螺絲鎖住的地方是可安裝擴充卡片的插槽，插槽的用途為支援DVB-T/T2, DVB-S/S2, and DVB-C (衛星與有線電視) 等功能，部分的擴充卡片更可以用安裝CAM卡的方式收看加密的電視頻道節目。

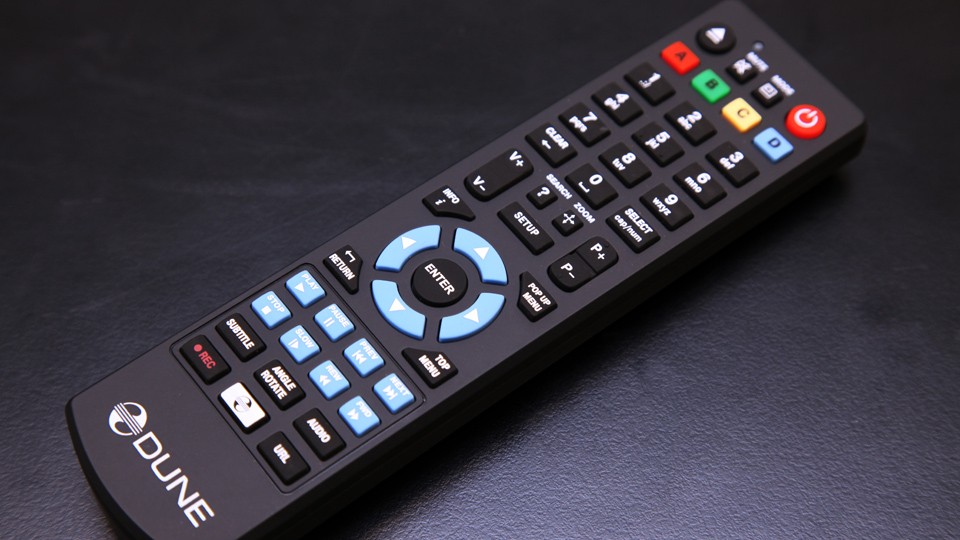

遙控器的部分不同於Sigma公版遙控器的設計，Dune產品全系列的遙控器都是使用自家的紅外線模組與接收器，外觀的部分也是獨立設計，握起來相當有質感與舒適。
那麼接下來要來抽絲剝繭，將機器完整拆開來看裡面長的什麼樣。漂亮的外觀與設計固然重要，優秀的內部電源／電路設計與機構仍然是一台好的播放機的最重要部分。

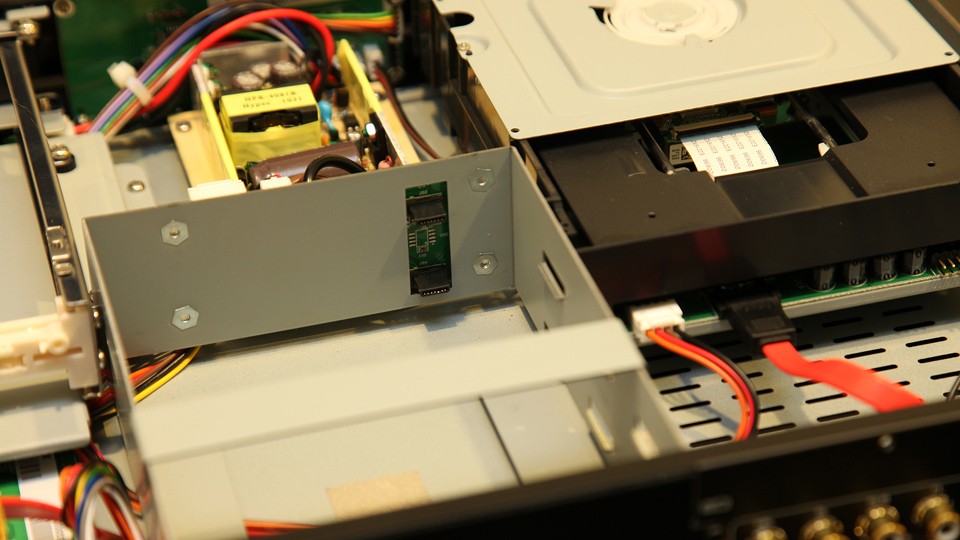

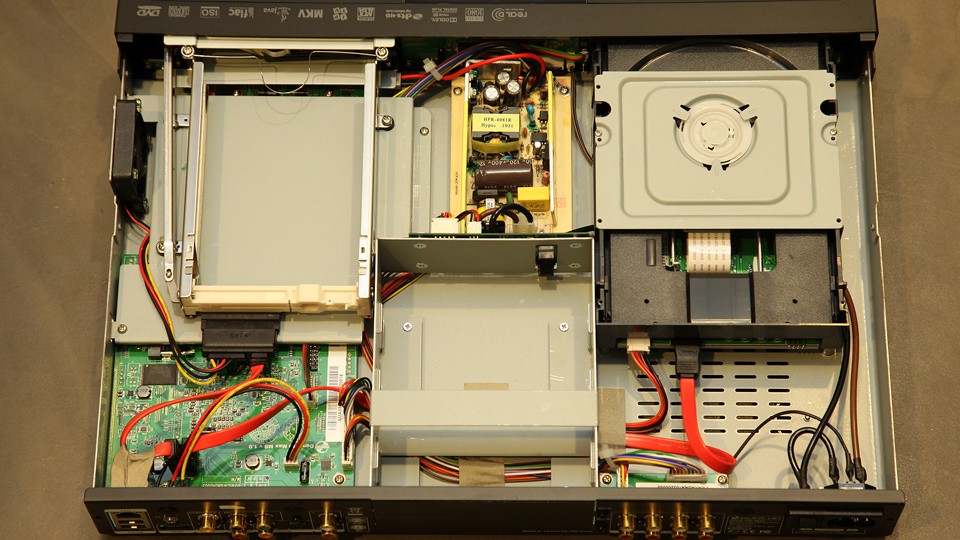

下面就是Dune HD Max的整體內部機構。電源的位置在VFD LCD的正後方，硬碟的位址以金屬板完整固定減少震動並幫助散熱，金屬板的正下方是Dune HD Max的主機板，使用的晶片是Sigma 8642，512mb的DDR2記憶體，256mb的快閃記憶體。

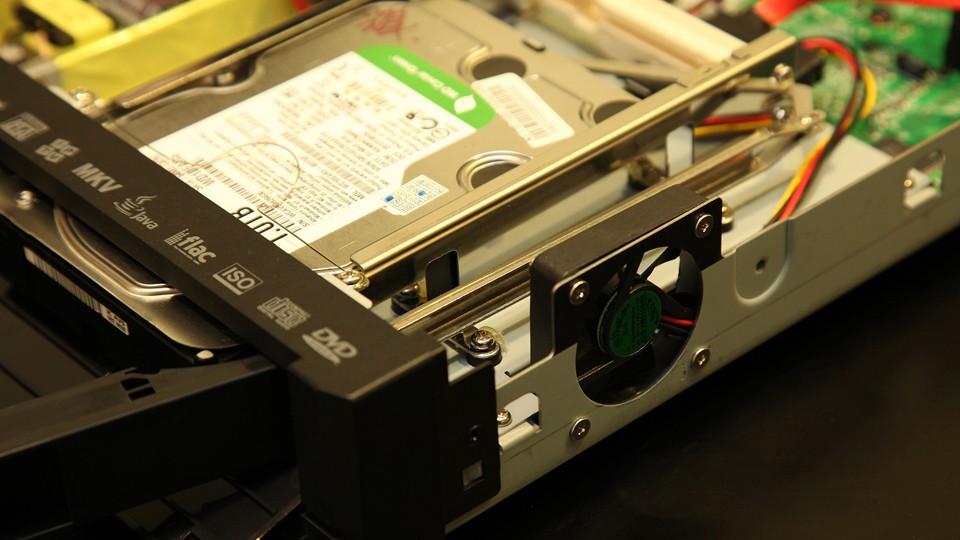

硬碟的側邊安裝有 5cm x 5cm的風扇，使用的是ADDA產製的Hypro Bearing軸承，使用時間高達60,000小時且安靜。風扇可將直接將系統，尤其是硬碟的熱向外有效率的排出。對於不喜風扇聲音與風扇雜訊的玩家，韌體有將風扇關閉的選項。

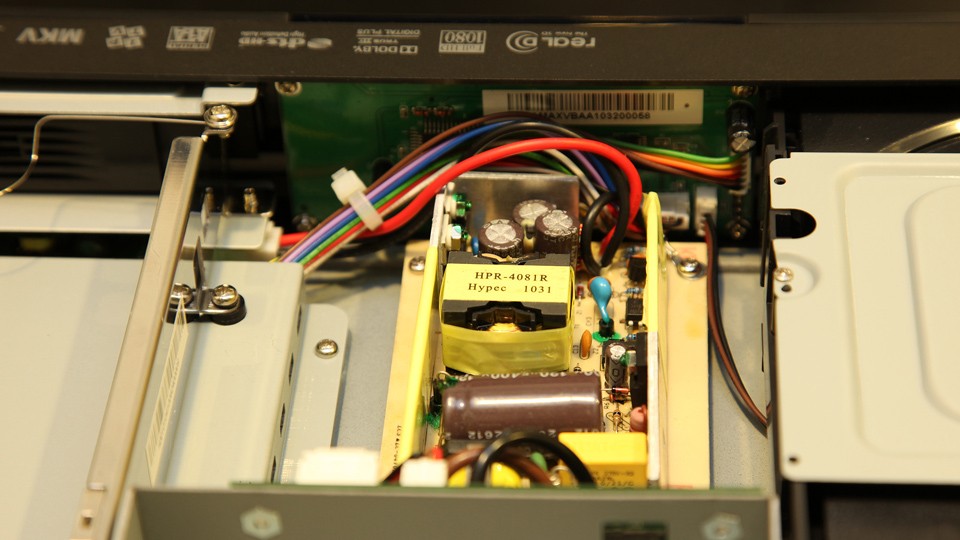

電源的部分是採用疊片變壓器單向直流電源的設計，可提供相對較高效率電源與電流供各部位裝置使用。在設計上雖不像環形變壓器擁有更優秀的抗干擾與輸出特性，但在Max已足夠使用。環形變壓器可是所費不眥呢！
照片中央所看到的兩個插槽便是前面所提到DVB-T/T2, DVB-S/S2, and DVB-C與Cam的擴充卡槽。

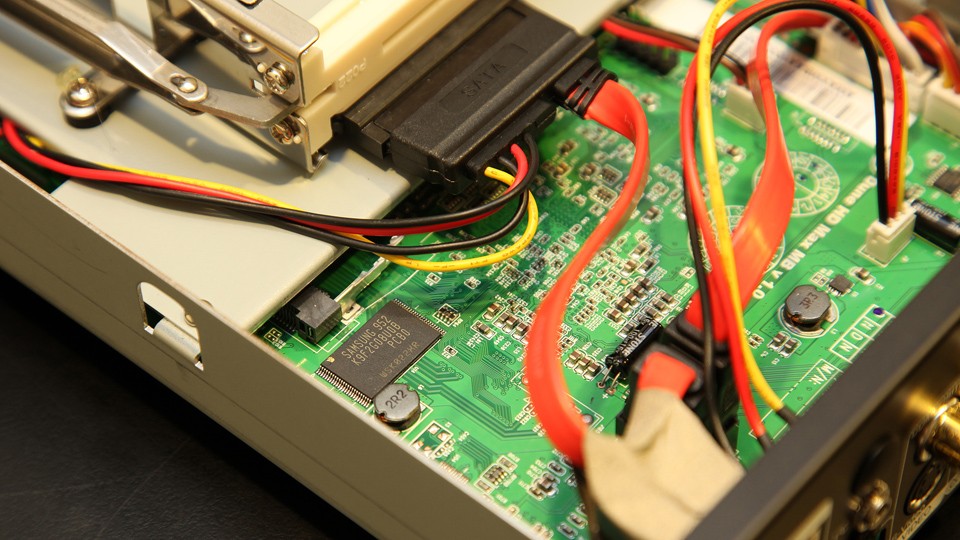

靠近硬碟抽取盒的正下方可看到主機板，Flash使用的是Samsung的256MB。電子零件的整體Layout相當整齊，同時PCB也使用成本較高的4層板以減低訊號傳遞時產生的雜訊。
實際介面的操作
那麼接下來要進入實際介面的操作。HDI Dune是一家軟體的公司，系統與各種韌體功能的編寫是Dune的強項，同時，觀看以下的介面可能會讓一些玩家有恍然大悟的感覺！

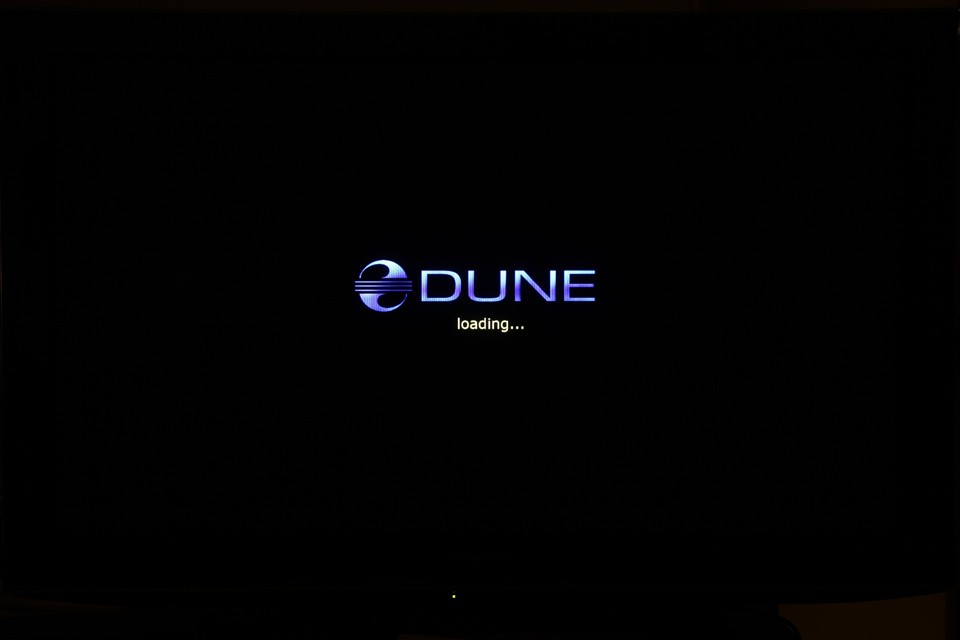

首先是開機，Dune HD Max開機速度表現不錯，相較於其他8643機器開機約需40秒到1分鐘，Dune HD Max從按下開機鈕到進入主選單，只需要20秒上下。開機時會跳出Dune Logo與loading字樣。

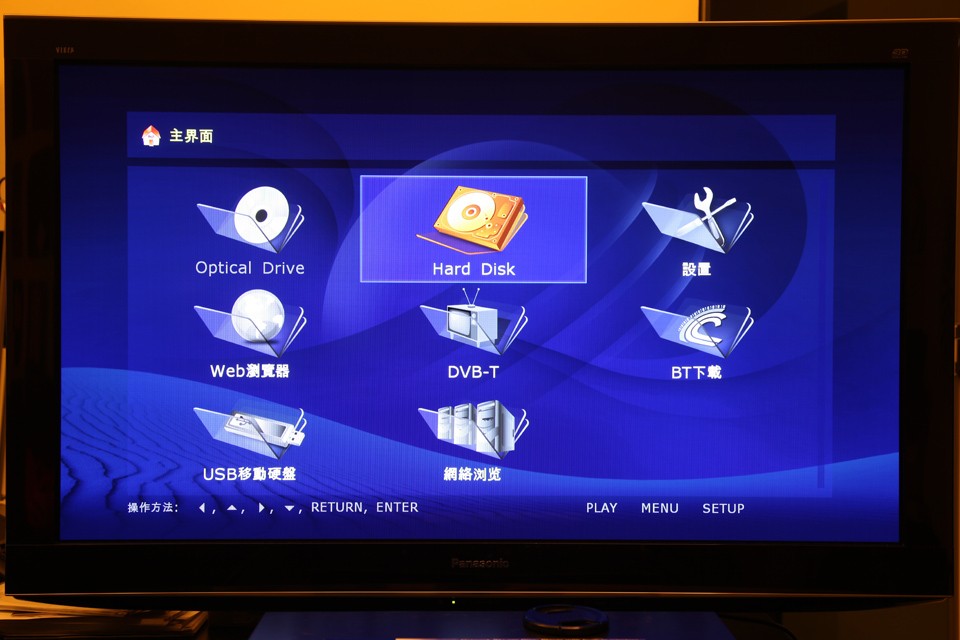

開機後可以看到Dune的使用者介面。對於熟悉8643機器的玩家來說是不是相當熟悉呢？沒有錯，對岸所稱呼的「第四區固件」的原生韌體來源就是出自於Dune！而正式版本Dune的韌體支援「第四區固件」所不支援的其他功能，如DVB-T可透過Dune自行開發的Dune DVB-T天線作DVB-T訊號收訊，BT下載可直接上傳種子使用等等。

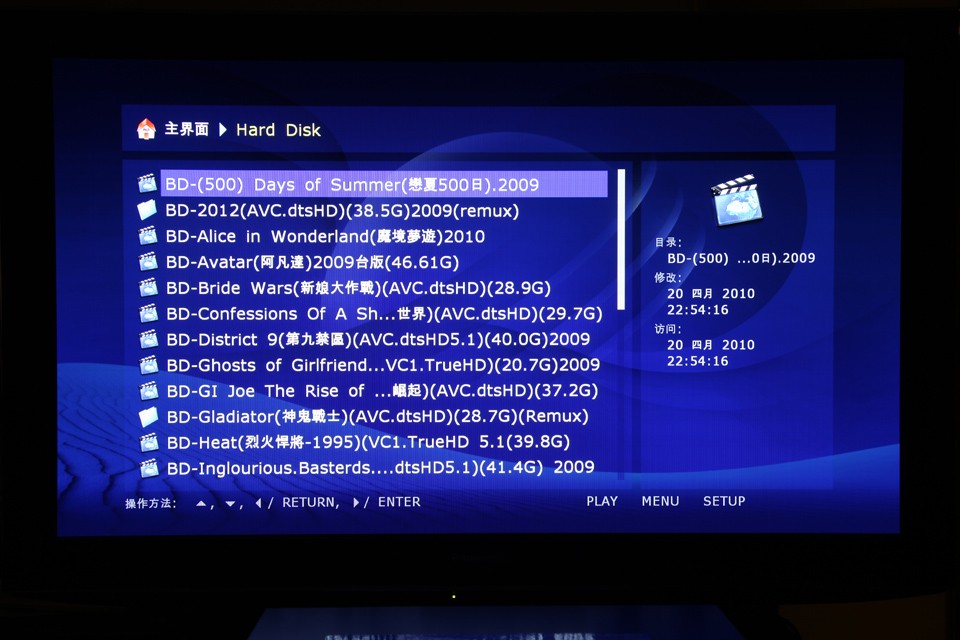

既然是「第四區固件」的原生韌體，在界面上當然是如出一轍。點入硬碟以後可看見相關的檔案資料。使用Dune Explorer（DE）與其他相關軟體製作的封面預覽也可以被正確讀取。對於使用「第四區固件」系統的8643玩家可說是一大方便。

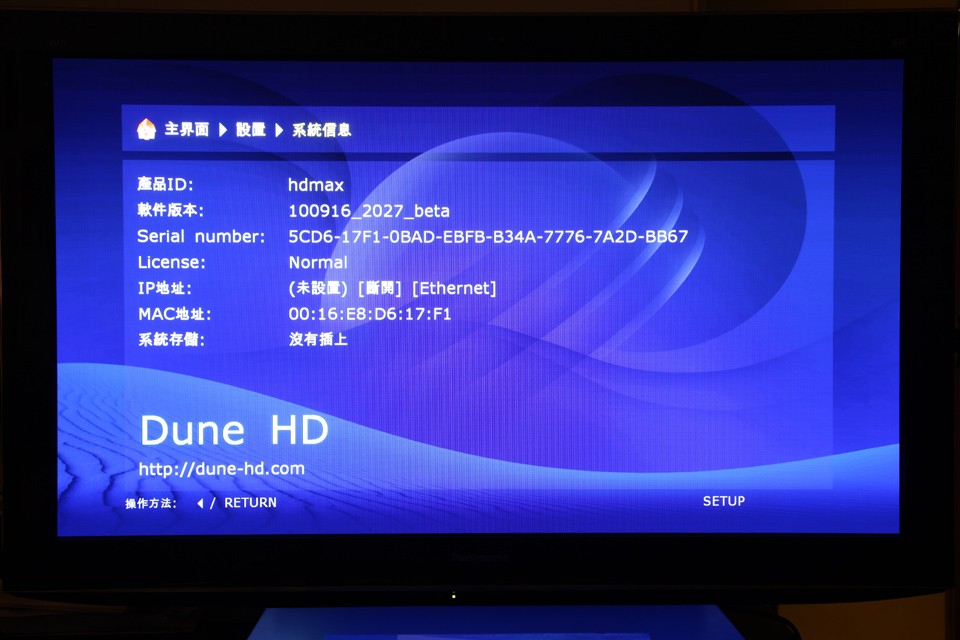

系統信息頁面裡對產品ID，韌體版本以及產品序號登錄的資訊。使用的版本是目前最新的韌體100916版（2010年9月16日釋出）。

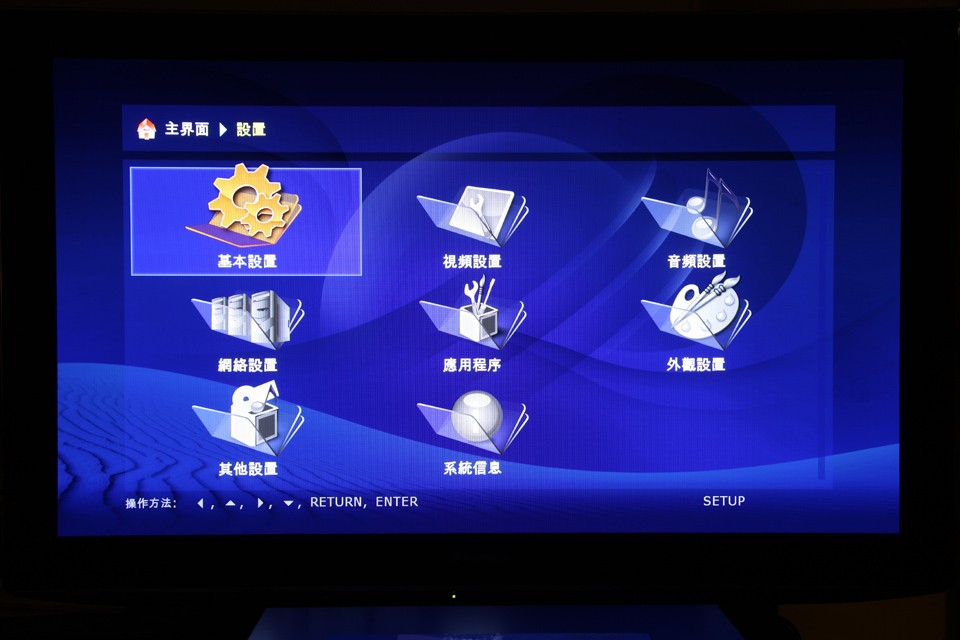

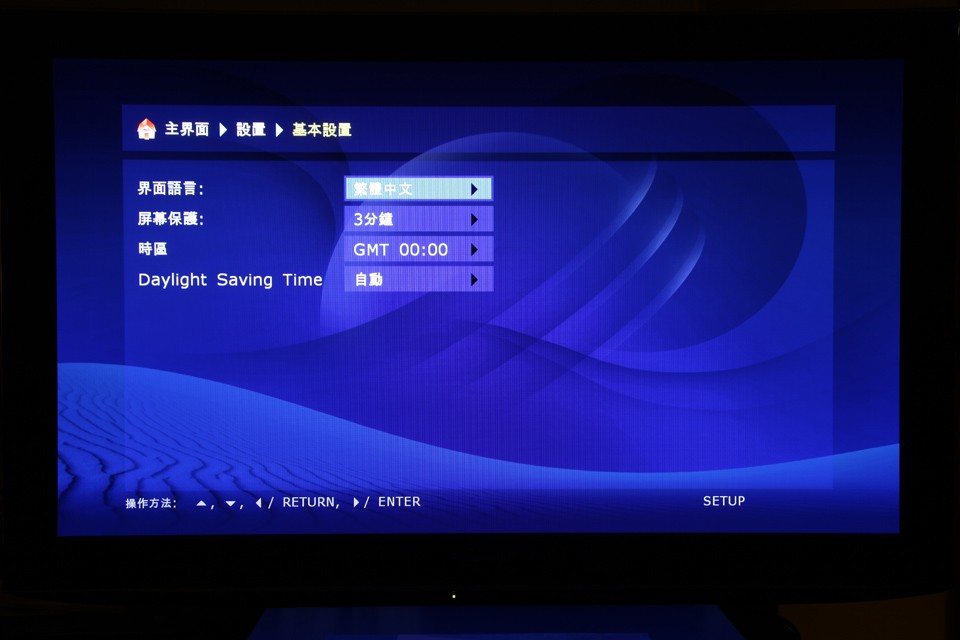

以下的頁面逐步介紹Dune軟體的各項界面與功能。從主界面的「設置」選項可進入相關的各種設定，在基本設置的選項下可以做語言，螢幕保護，時區與日光節約時間的設定。

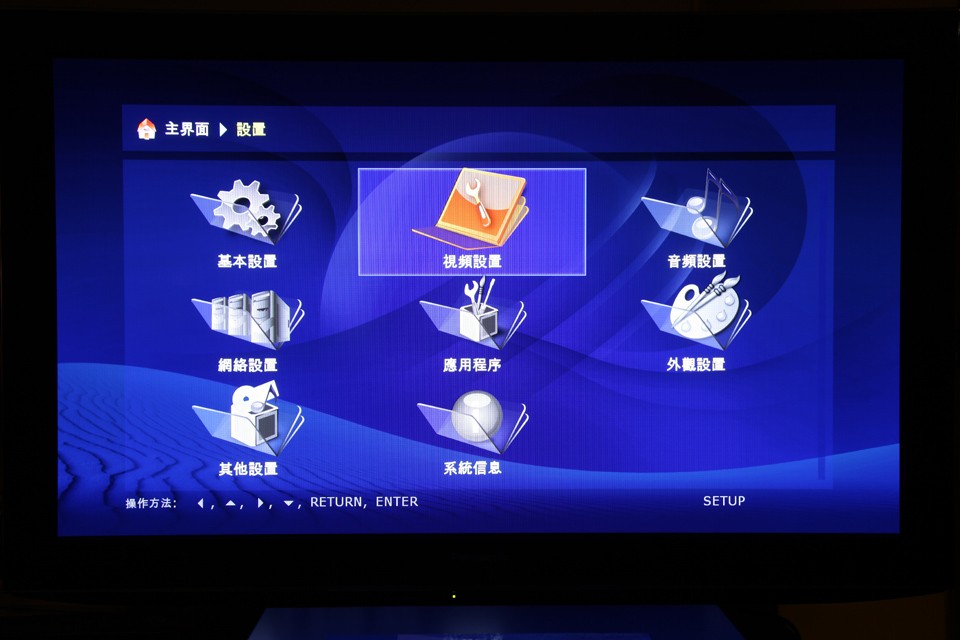

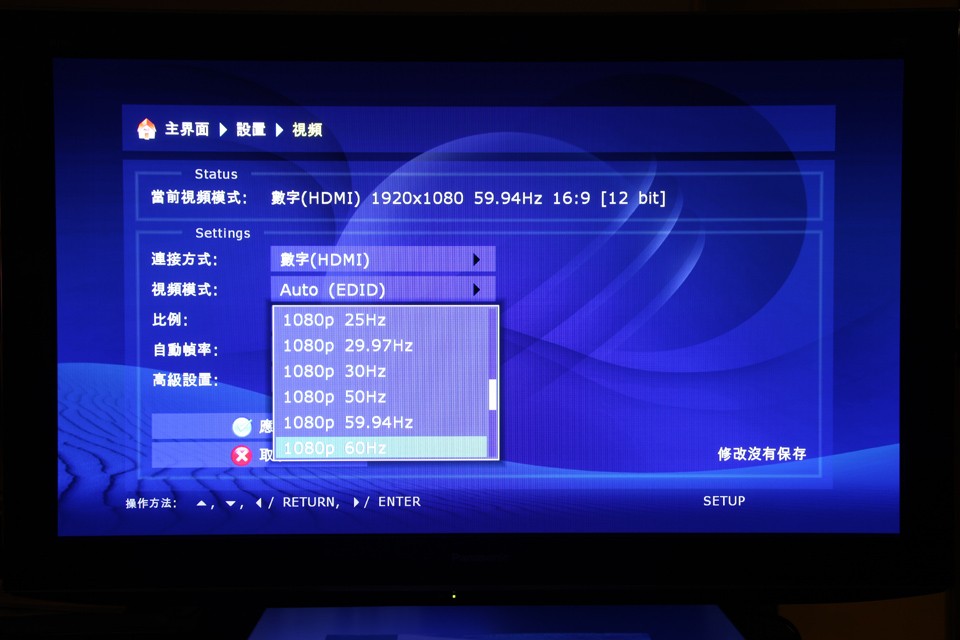

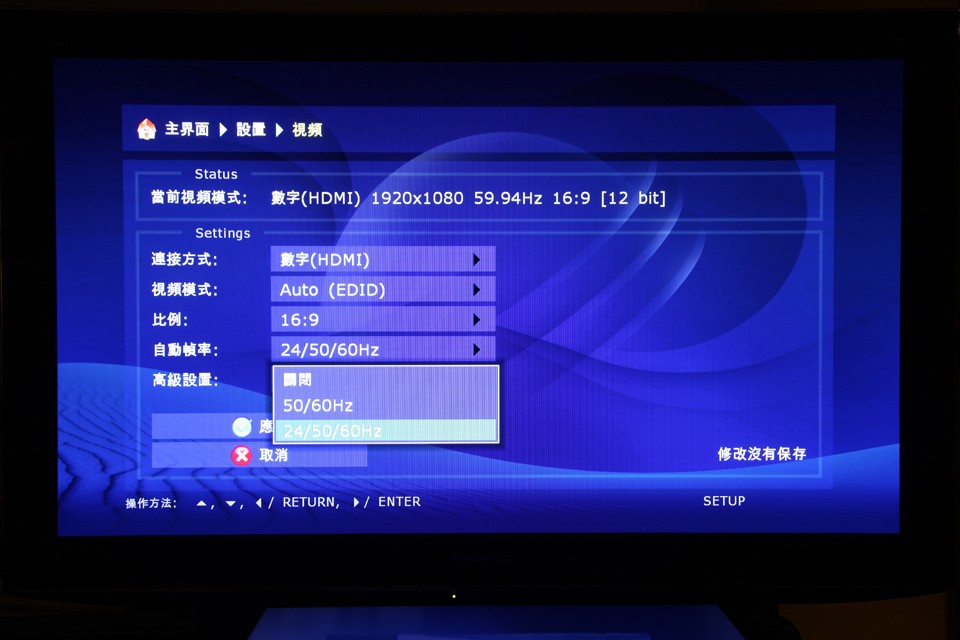

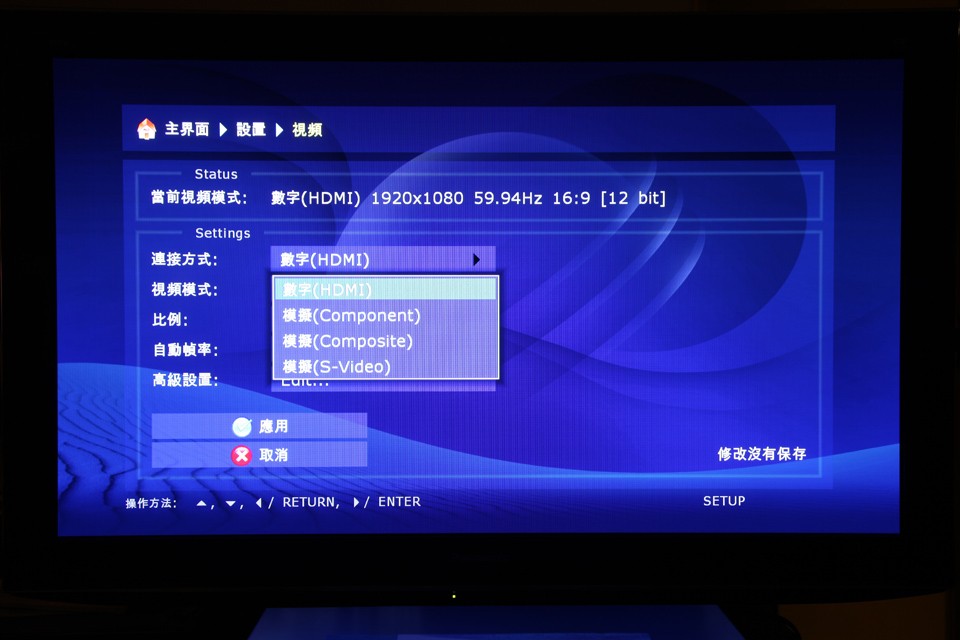

視頻設置的內頁可做視訊輸出相關的設定，如HDMI輸出或色差端子類比輸出，螢幕解析度，比例以及幀速率的調整，

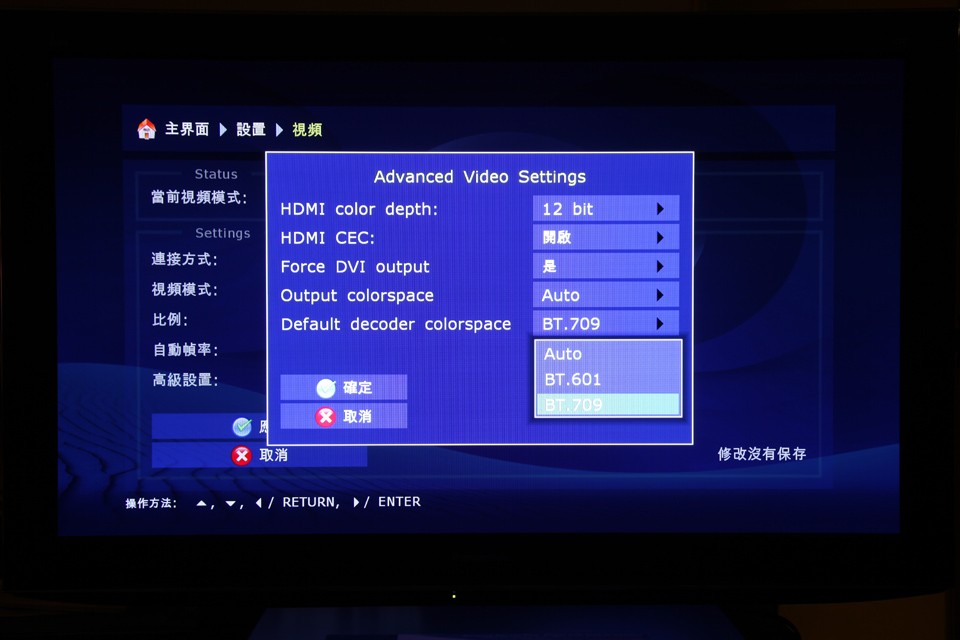

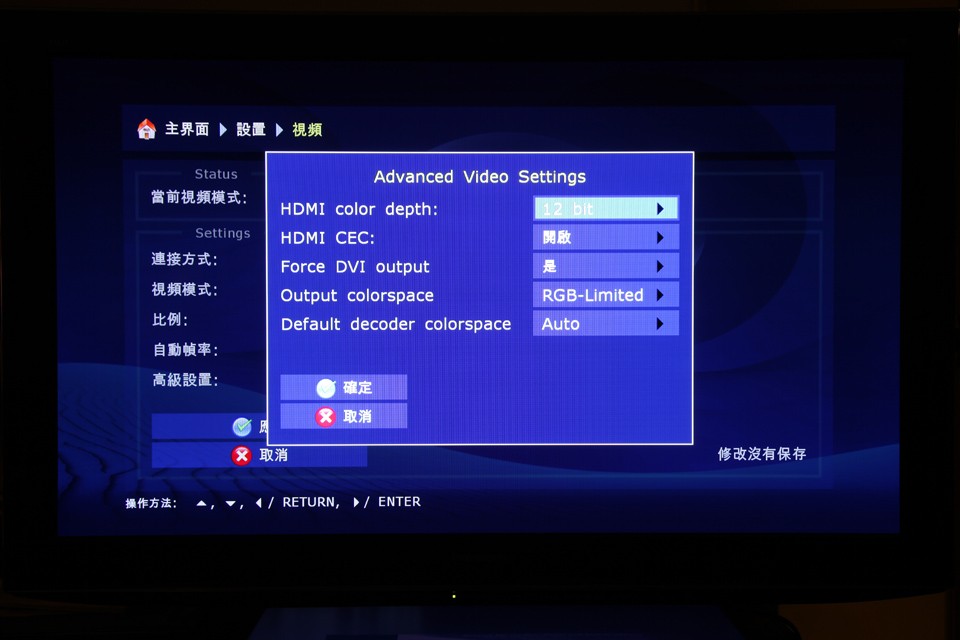

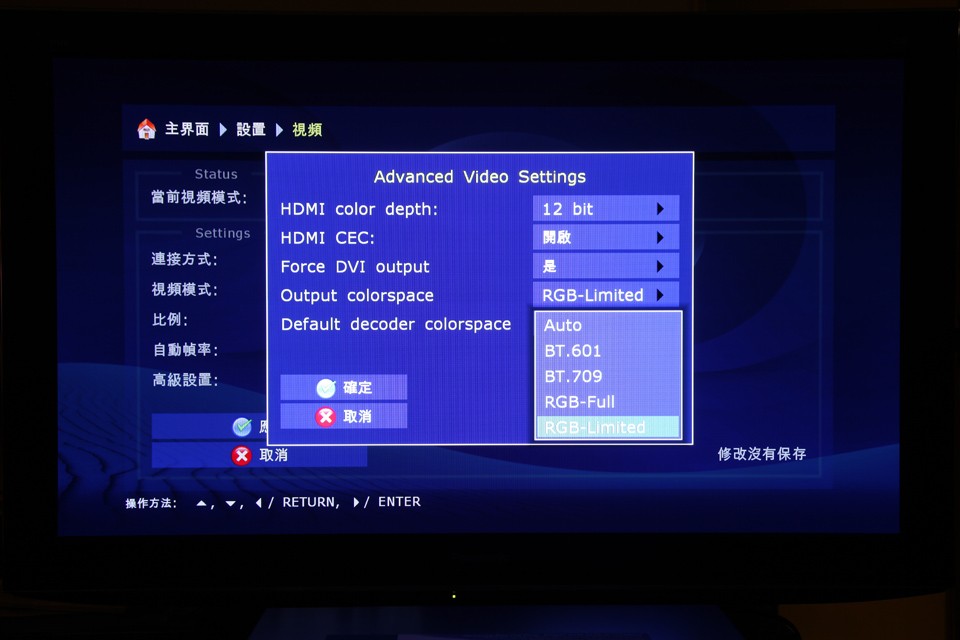

特別要一提的地方是韌體100916支援輸出色域以及預設解碼器色域設定的調整，如BT.601，BT.709，與RGB等。對於高階顯像裝置的顏色調校非常方便。

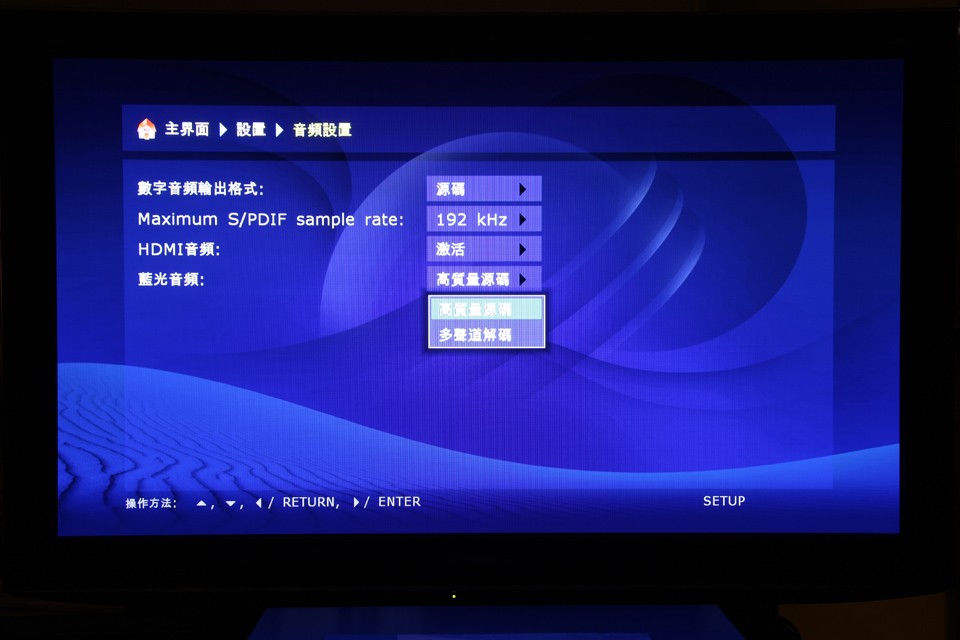

音效設定部分支援HDMI 1.3源碼輸出到擴大機，如不透過擴大機解碼也可直接設定為內解成類比音效。S/PDIF的取樣比率可以自48KHz，96KHz與192KHz做調整。

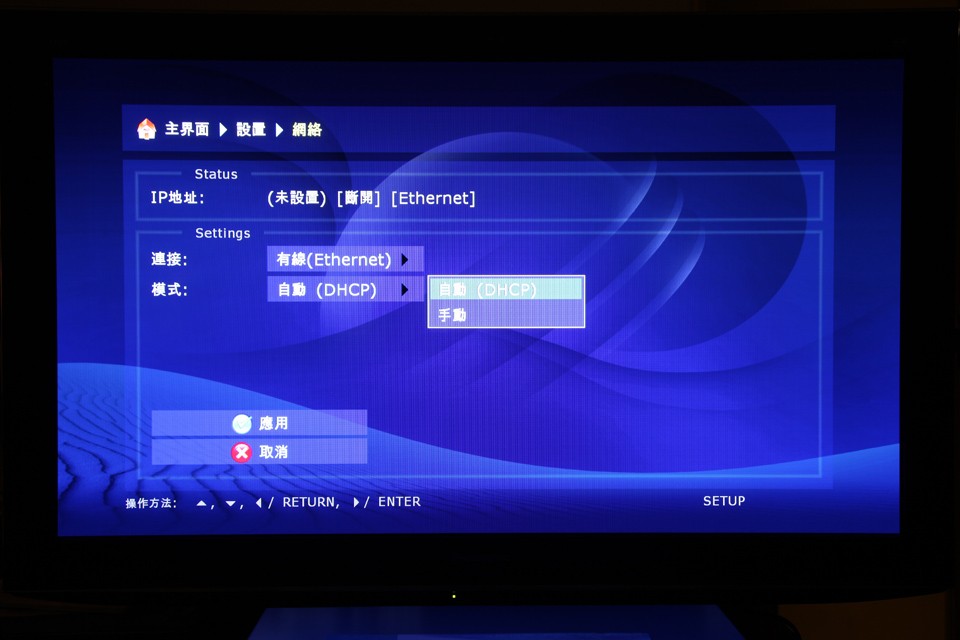

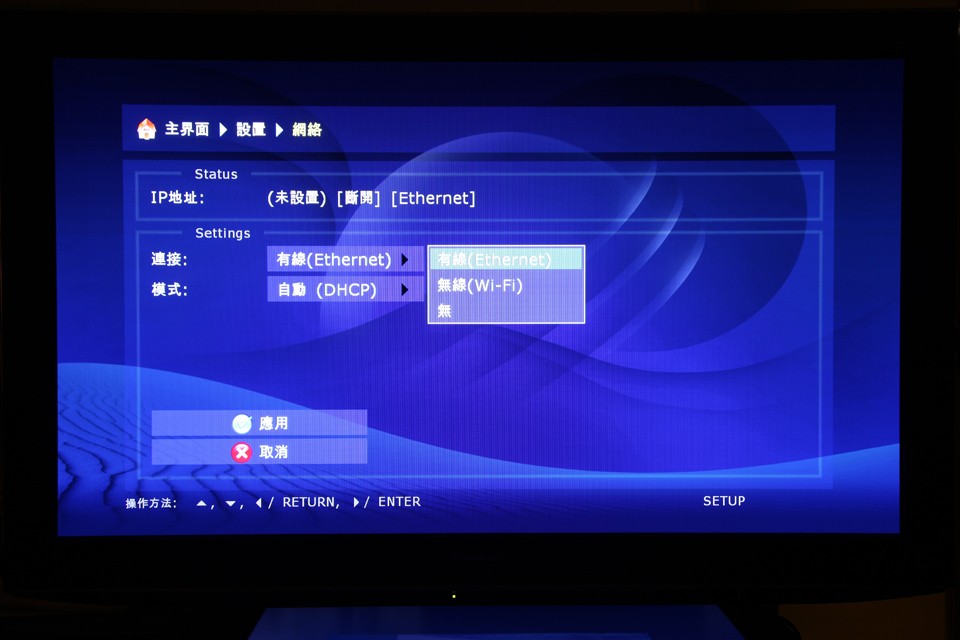

網路的部分可以直接有線／無線網路與自動／手動IP等相關設定。

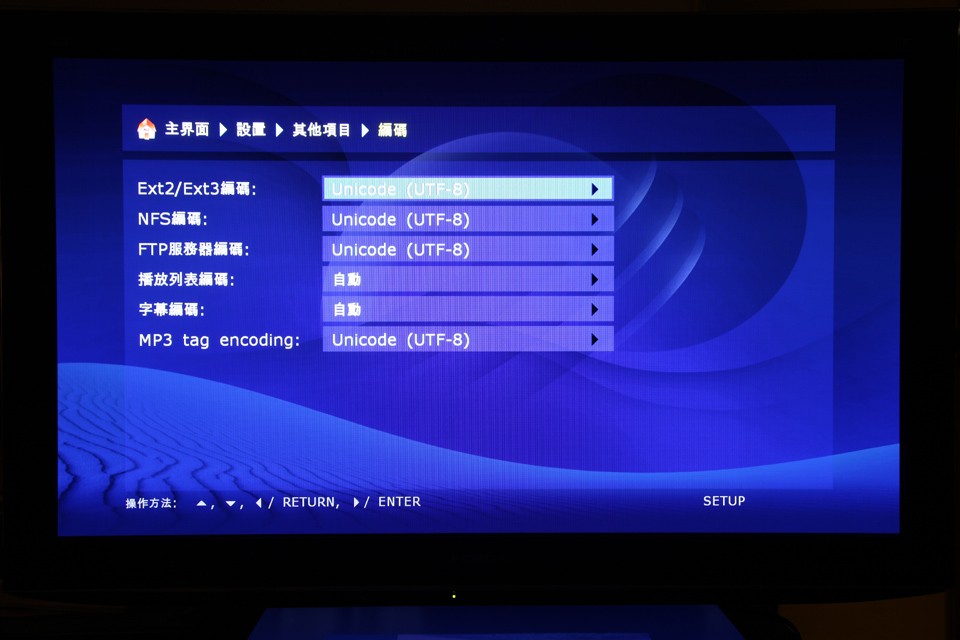

對於台灣用戶最重要的字幕表現，Dune HD Max支援多種的字幕編碼，最常使用的UTF-8與Big5均支援，Unicode也同時支援。

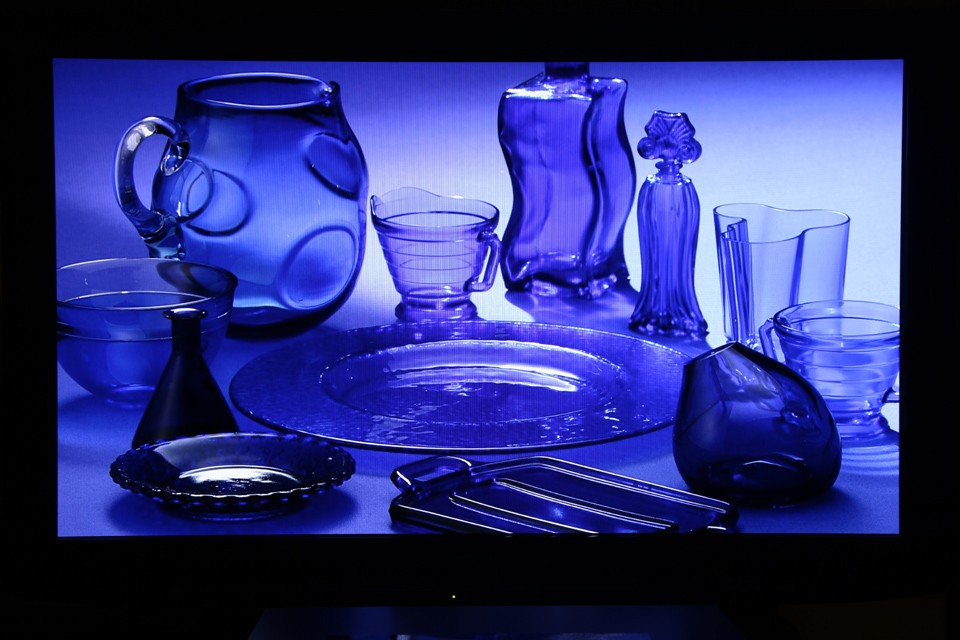

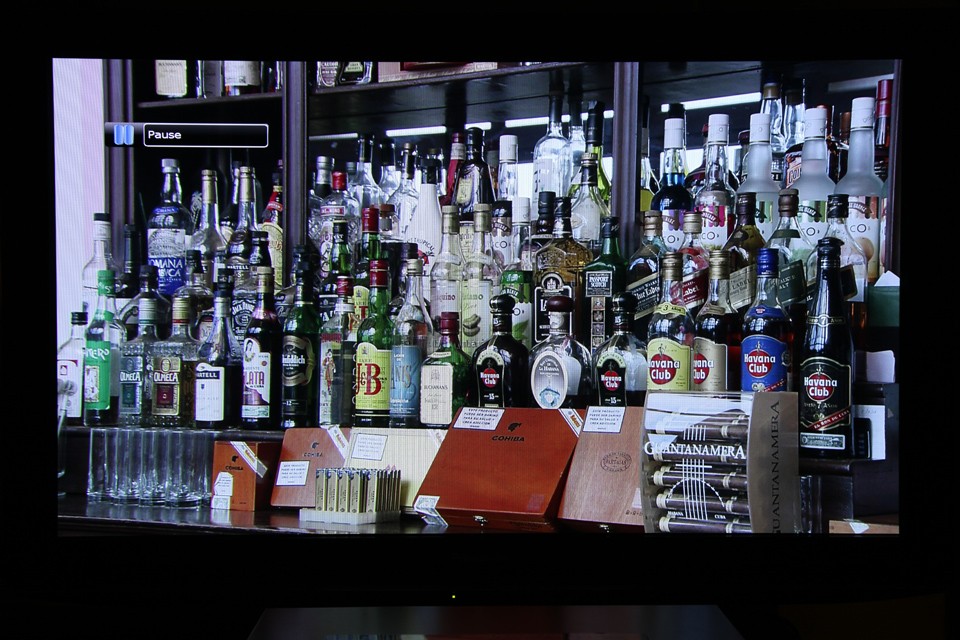

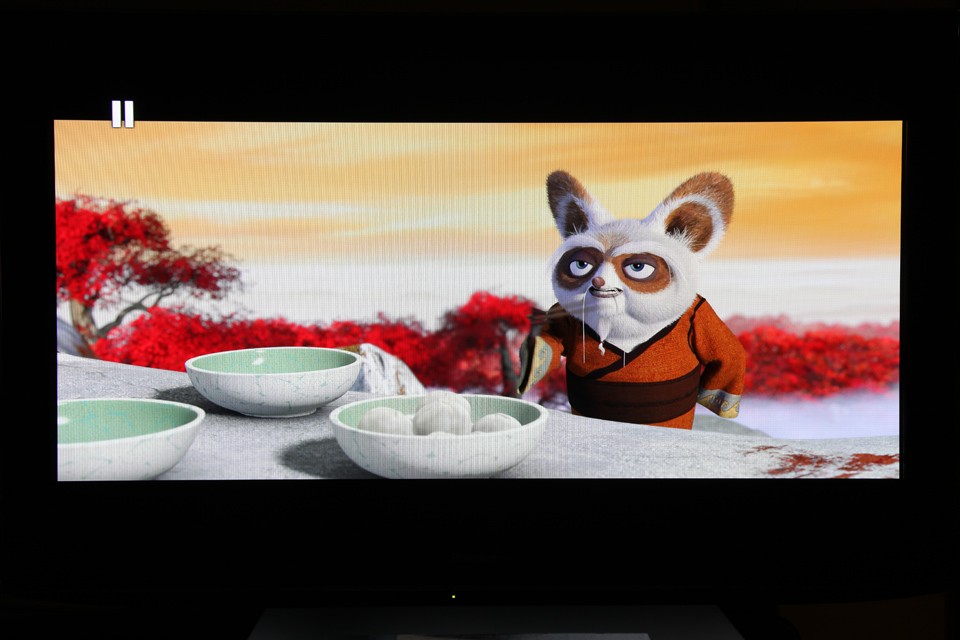

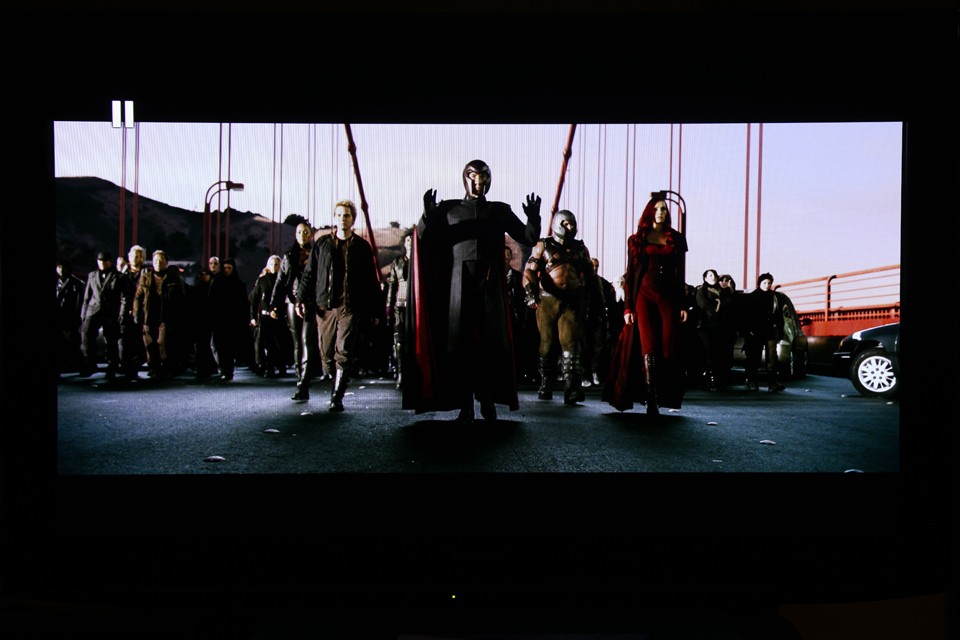

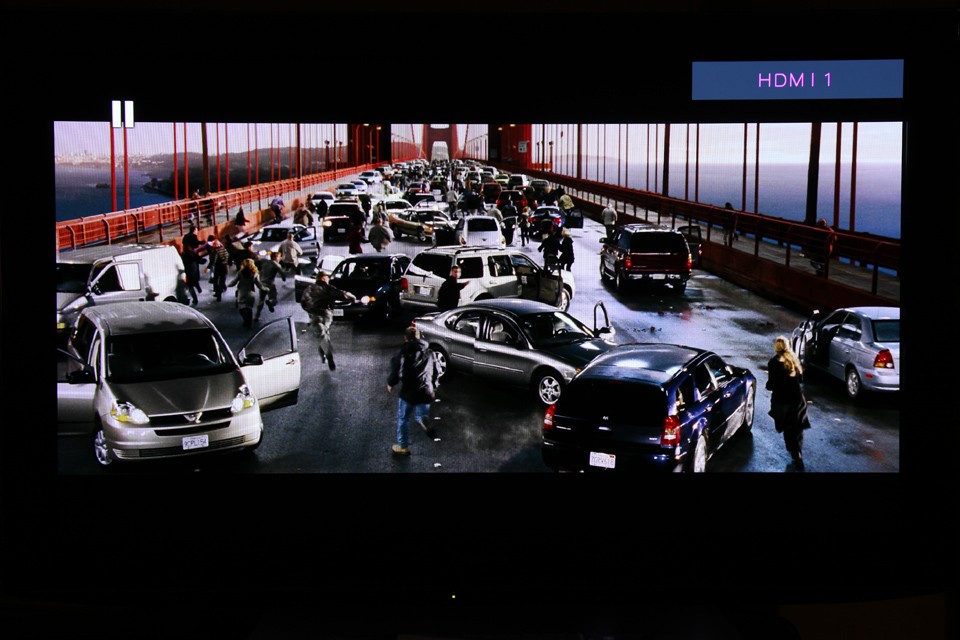

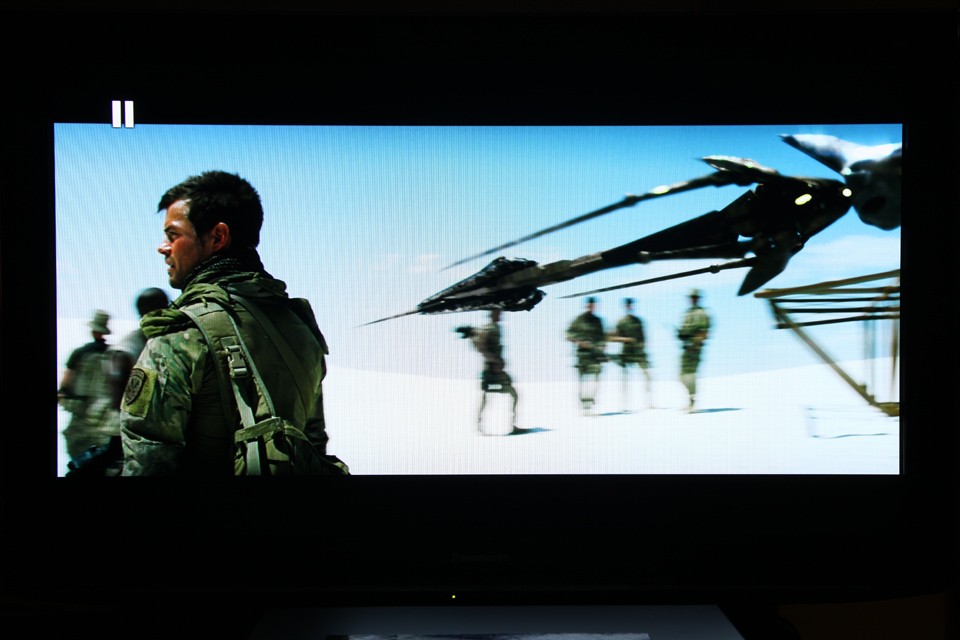

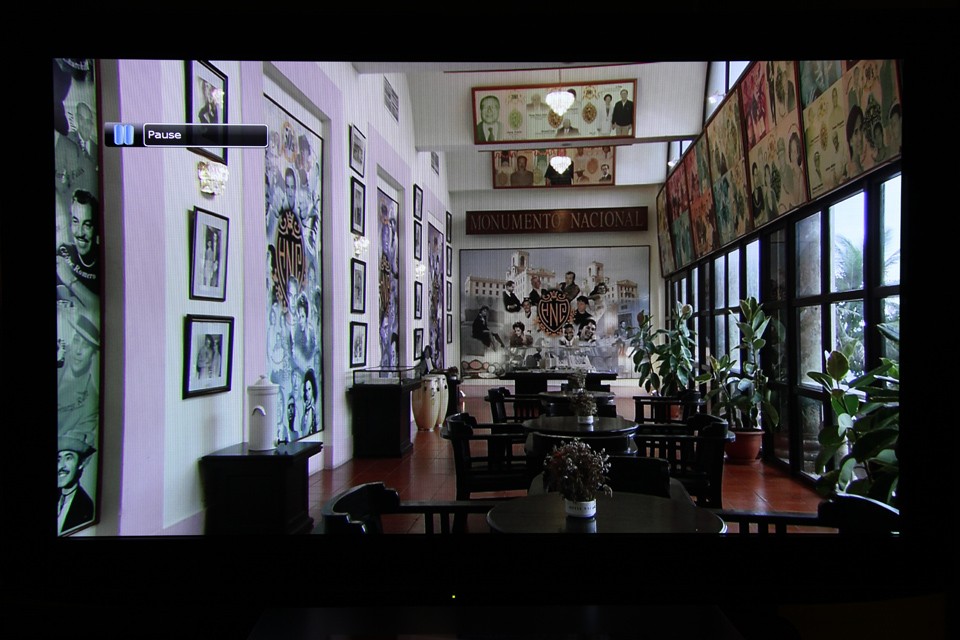

以下擷取一些播放BD影片的片段：

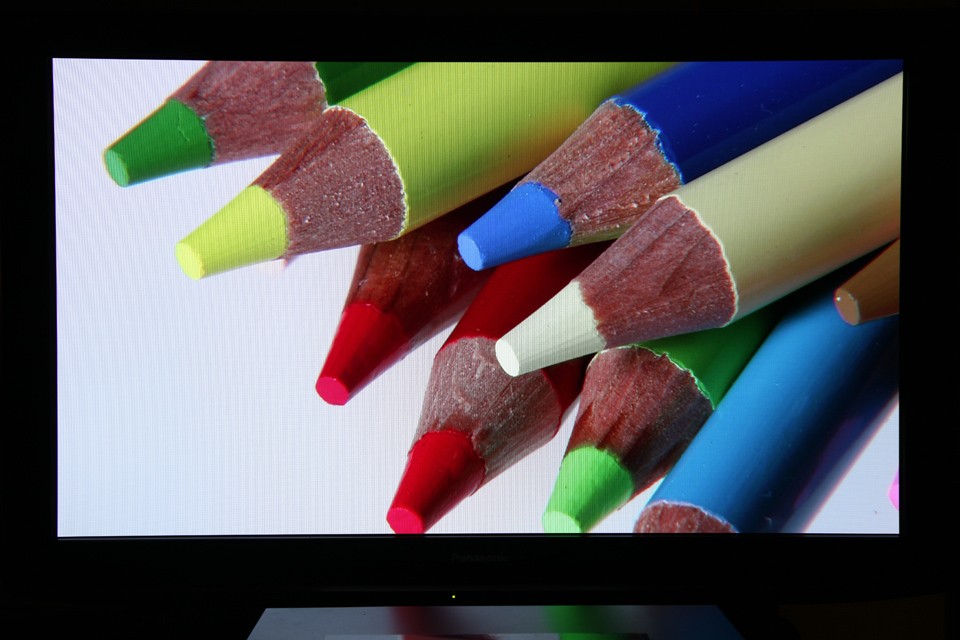

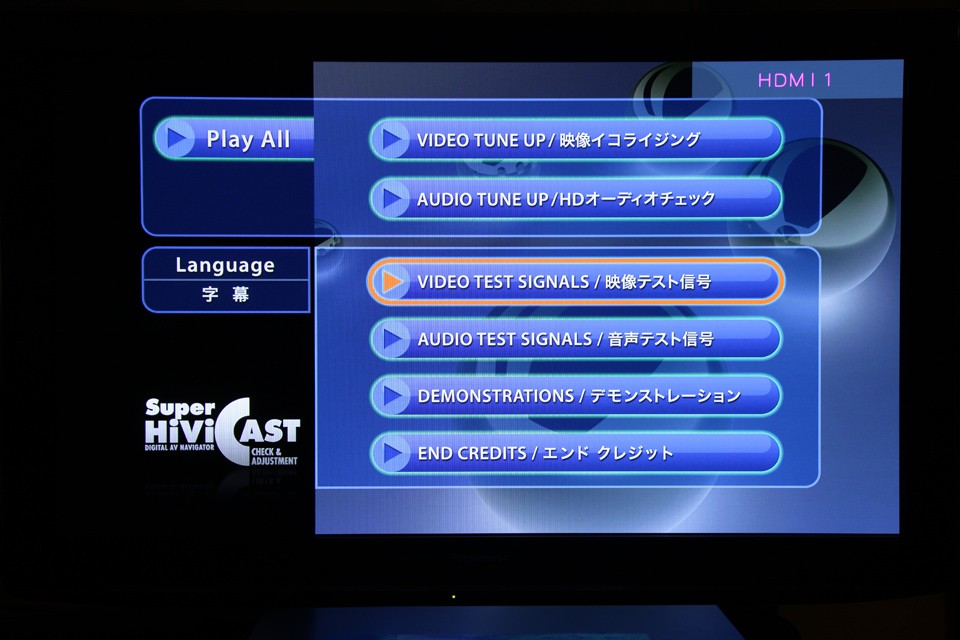

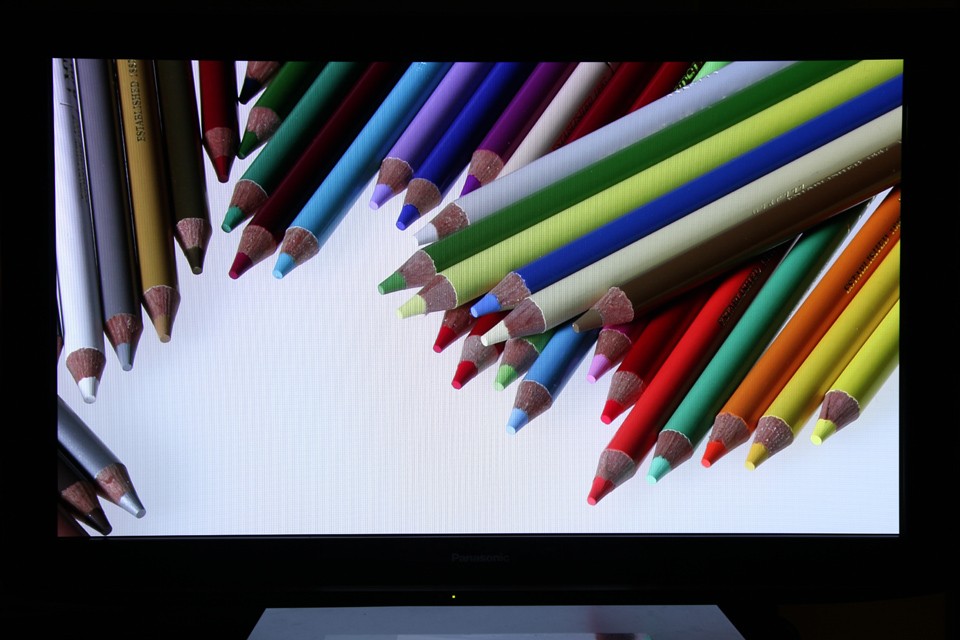

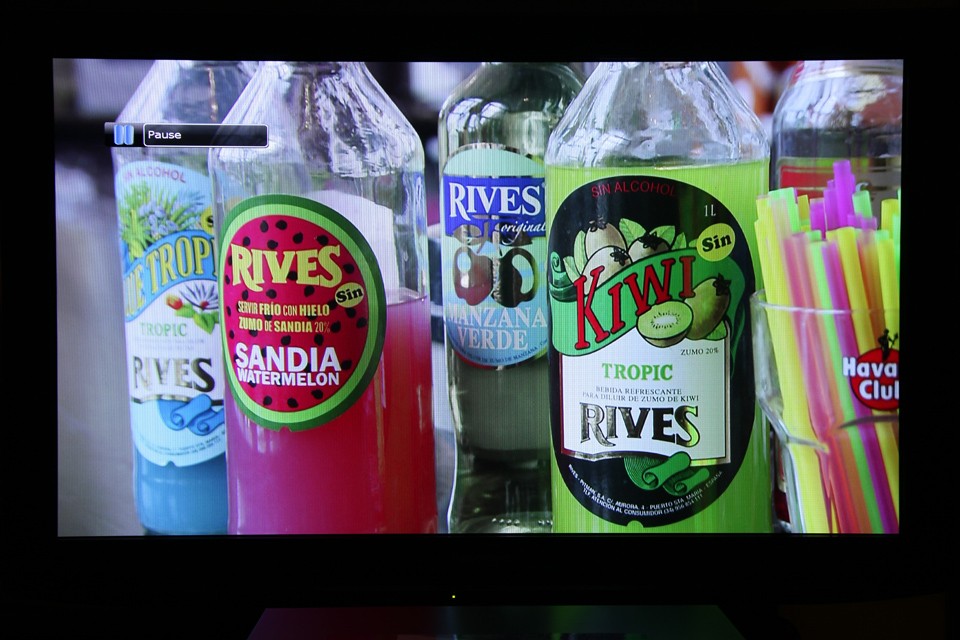

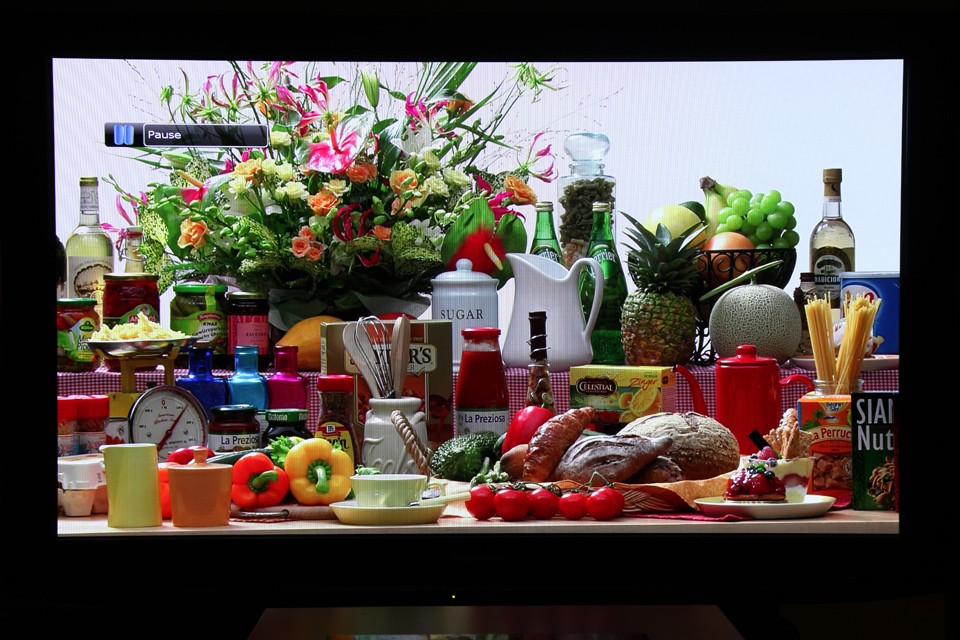

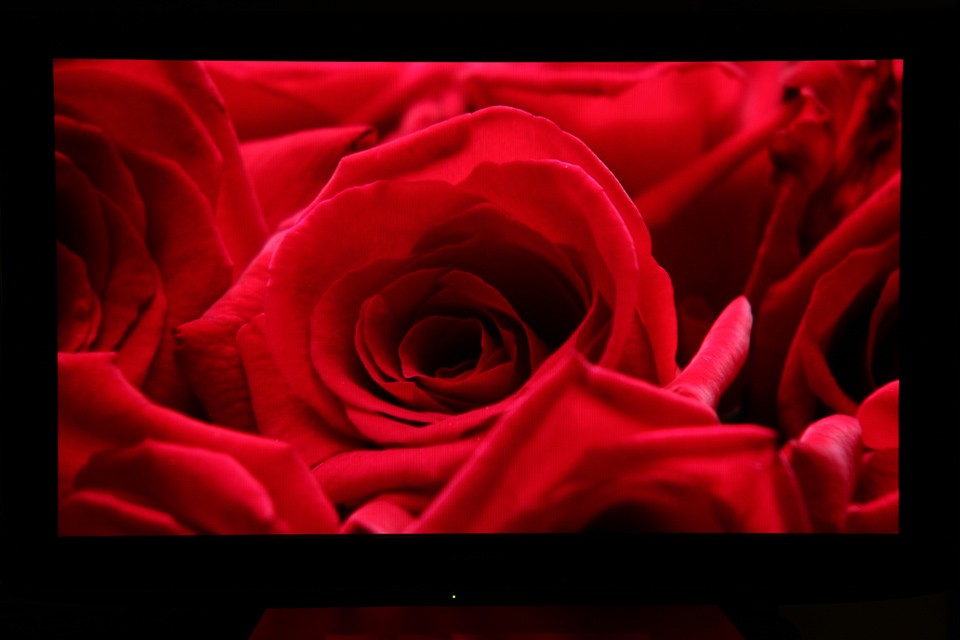

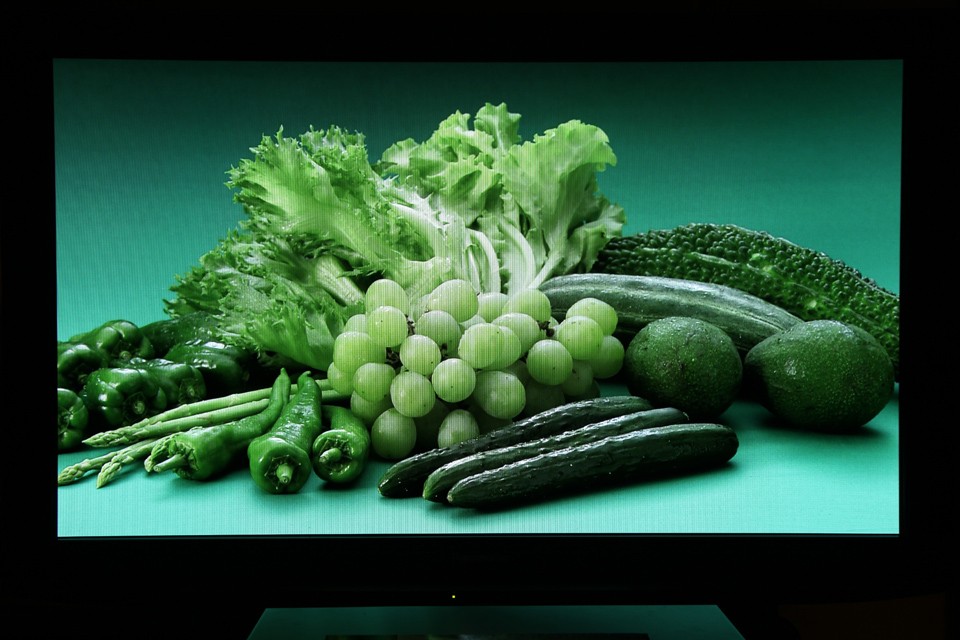

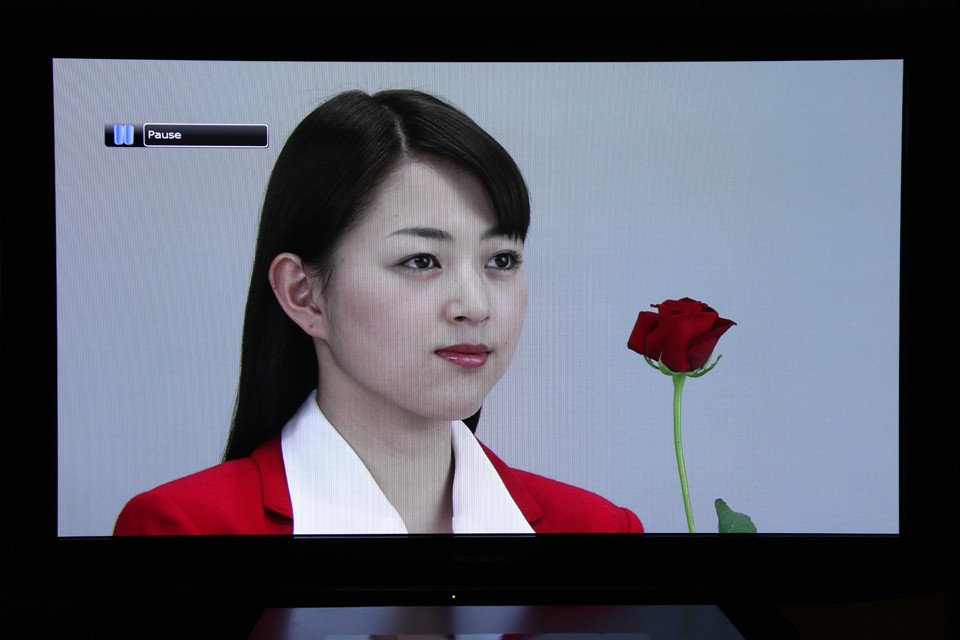

同時使用Super HiVi測試片做灰階表現各種主要顏色表現測試：

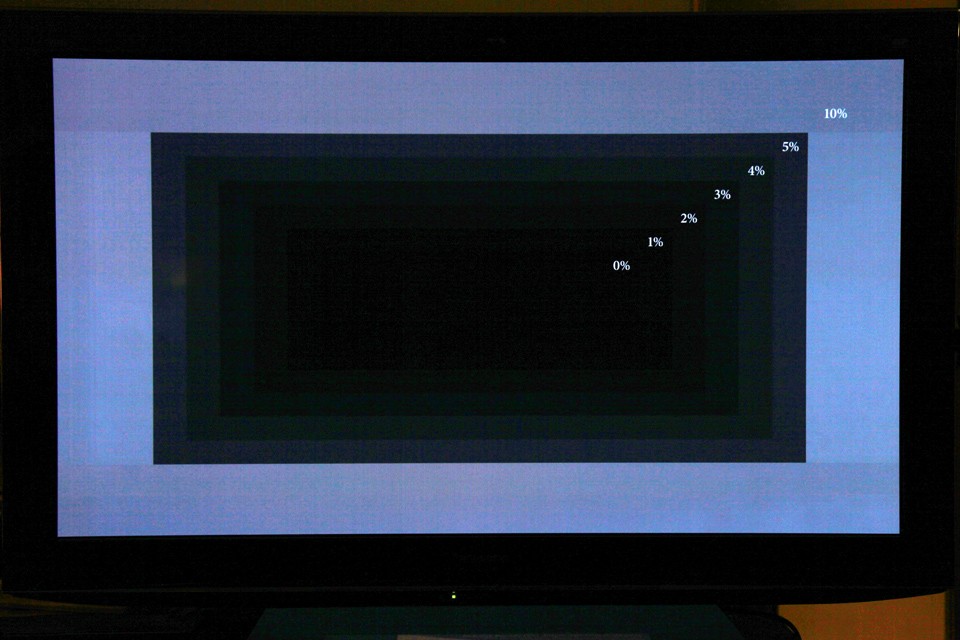

使用Sigma8642的Dune HD Max灰階的部分表現相當正確。
畫質測試
本次Dune HD Max畫質與音效測試挑選了一些新的BDMV與BDISO檔案，包含張學友Private Corner迷你音樂會（iso），騎士出任務（BDMV），十月圍城（BDMV），魔法師的學徒The Sorcerer's Apprentice（BDMV），特務間諜Salt（MKV），以及全面啟動inception（MKV）。搭配的測試的器材為Denon AVC-A1HD與Vivitek 5085。測試的對照組為另一台8643的C200。
將以上幾部BDMV等檔案走過一次，挑選幾個大動態的場景與人物特寫測試畫面顯示出來的顏色，色溫，雜訊抑制與畫面細節等表現。在Dune HD Max畫質上的表現部分，由於Max影像輸出支援多種影像上的進階設定，包括色域輸出上BT-709上設定對BD的最佳化，以及本身Dune HD Max在內部Sigma 8642晶片色彩處理上的調校，在播放Blu-ray等影像畫質與表現出來的顏色，較其他市面上8643機器要更加來的鮮豔與明亮。測試時我們特別選了騎士出任務湯姆克魯斯與卡麥蓉被西班牙軍火商追殺時的一些動態場景，以及之後在海灘人物臉部畫面的特寫，Dune HD Max在整體畫面與顏色的亮度，尤其是紅色與人體臉部膚色的表現確實是相對較佳的。同時，Dune HD Max在韌體上有針對Sigma 8642作影像的Anti-Aliasing，也就是反鋸齒的處理與最佳化。在影像處理與輸出上達到平滑的效果，以期讓畫面以最佳的方式呈現到眼睛，減低了影像中不同物件不同顏色交錯時所可能發生的馬賽克情形，這在一些動態的場景以及演唱會人物臉部的細節特寫搭配全黑背景的情況也有相對顯著的效果。與對照組比較，Max的顏色較溫暖飽和，整體畫面較亮，紅色與膚色表現較佳，而C200的顏色稍冷與淡，整體畫面略暗，人臉部的膚色偏黃，但暗部細節呈現較多。
音效測試
在次世代音效上，透過HDMI 1.3 輸出BDISO與BDMV的DTS-HD MA，TrueHD等次世代音效沒有問題，按Play以後擴大機就點燈給你看。如果內嵌的是LPCM，也可以直接透過HDMI passthough給次世代擴大機解碼。除此之外，目前MKV越來越多嵌入有次世代音效DTS-HD音軌的影片，Dune HD Max也一樣支援單檔的次世代音效播放，包含m2ts，ts 與 mkv檔。在測試內嵌有TrueHD的史瑞克快樂4神仙Shrek Forever After.ts次世代擴大機可正確解碼無誤。不若部分RTD晶片次世代音有斷音的問題，無損的次世代音效在Dune HD Max上表現正確無誤。這個在Sigma 8642的晶片可說是最基本應該要做到的。
值得一提的是在測試當中發生了一個小插曲。第一次嘗試讀取任何單檔的mkv，ts甚至m2ts音效全部都無聲，後來更改S/PDIF的取樣設定從192KHz改為96KHz以後所有單檔次世代音效便可正常出聲，這應該是韌體對數位音效設定上的錯誤所導致。
至於音質方面，最主要的測試檔為張學友的Private Corner迷你音樂會，騎士出任務以及全面啟動。張學友的演唱會主要測試歌曲為5.Everyday Is Christmas，6.Pink Panther Theme Song（Only music）與 7.New York, New York。整體測試下來，Dune HD Max在中，低，超低頻以及整體環繞音場的表現是相對較佳的。尤其在第6首Pink Panther Theme Song（Only music）大提琴所表現出樂音的彈性確實不俗。而在騎士出任務BDMV同一段槍林彈雨場景，Max在聲音上的輸出從容且音場包圍感較佳。全面啟動第10分鐘李奧納多掉入水中那一段的重低音所給的低音量能，之於身體與耳朵所感受到的低頻／超低頻也相對較多。與對照組比較，Max在中低頻表現較佳，低音與整體聲音較有彈性，環繞音場包圍較大，而C200聲音較尖銳，高音部分表現較佳，音場感包圍較小，大動態範圍所呈現出低頻的量能也較少。
CD播放
由於Max配有CD/DVD/BD光碟機，雖然DVD/BD表現無誤，心血來潮的我們特別選了幾張古典樂CD透過Max的左側的光碟機作CD直接播放的音效測試。測試的CD為EIN STRAUSSFEST的第4首：Banditen-Galopp, Op.378 (Strauss Jr., Johann)。以Max的光碟機直接播放正版CD測試的結果只有一個字：糟。聲音非常的乾與扁，在高音的地方刺耳，低音的地方很平，聲音雖然都沒有破，但放出來的聲音沒有感動可言。對於有許多CD收藏的玩家來說，Max所配備的CD不是好的2聲道唱機選擇。然而，以同一張CD壓制成數位音樂的WAV格式重新播放同一首樂曲，表現相較之下好了很多，除了高音上少了雜與刺耳的聲音，中低頻的量也較豐富有彈性了。雖說整體數位聲音播放的前方音場的凝聚感與聲音遠近表現與好的2聲道CD唱機仍有差距，但是Max使用硬碟在無壓縮格式數位音樂的播放表現已足以令人使用與接受。
最後補上相關的產品技術規格：
Dune HD Max產品技術規格
主晶片: Sigma Designs 8642
記憶體: 512 MB
快閃記憶體: 256 MB
多媒體來源: SATA 3.5"硬碟, 內建藍光光碟機, 外接式USB隨身碟與相關儲存裝置, 外接式USB光碟機, 內建SD卡讀卡機 (SD/SDHC), 區域網路內的PC 與 NAS (SMB, NFS, UPnP, HTTP), 其他網際網路與區域網路媒體來源 (HTTP, multicast UDP/RTP)
影像解碼器: MPEG2, MPEG4, XVID, WMV9, VC1, H.264; support for very high bitrate video (up to 50 MBit/s and higher)
影片檔案支援格式: MKV, MPEG-TS, MPEG-PS, M2TS, VOB, AVI, MOV, MP4, QT, ASF, WMV, Blu-ray-ISO, BDMV, DVD-ISO, VIDEO_TS
光碟機支援格式: 資料光碟 (CD/DVD/BD) (MP3, JPEG等), 音樂光碟 (PCM/DTS), DVD光碟 (同時支援正版與備份DVD), 藍光光碟 (同時支援正版與備份BD)
藍光播放: 藍光完整選單, BD-J, BonusView, BD-Live, 支援藍光完整目錄檔案 (BDISO, BDMV) 從硬碟與網路播放
影像輸出格式: 最高達 1080p 60Hz與多種幀速率 (23.976p, 24p, PAL, NTSC)
音效解碼器: AC3 (Dolby Digital), DTS, MPEG, AAC, LPCM, WMA, WMAPro, EAC3 (Dolby Digital Plus), Dolby True HD, DTS HD High Resolution Audio, DTS HD Master Audio, FLAC, multichannel FLAC, Ogg/Vorbis; 支援高品質音效達192 kHz / 24-bit
音樂檔案支援格式: MP3, MPA, M4A, WMA, FLAC, APE (Monkey’s Audio), Ogg/Vorbis, WAV, DTS-WAV, DTS, AC3, AAC
次世代音效支援:
pass-through 源碼輸出 (最高達 7.1聲道) 與 decoding軟解 (最高達 7.1聲道): Dolby TrueHD, DTS HD MA 音軌 (Blu-ray, TS, MKV)
pass-through 源碼輸出 (最高達 7.1聲道): 多聲道LPCM音軌 (Blu-ray, TS, MKV)
decoding軟解 (最高達 7.1聲道): FLAC 音軌 (MKV, external)
字幕格式支援: SRT (外掛), SUB (MicroDVD) (外掛), text (MKV), SSA/ASS (MKV, 外掛), VobSub (MP4, MKV, 外掛 SUB/IDX), PGS (Blu-ray, TS, MKV)
圖片檔案格式: JPEG, PNG, BMP, GIF
播放清單檔案格式: M3U, PLS
照片瀏覽功能: 投影片播放, 淡化效果, 旋轉, 放大縮小, 瀏覽播放清單, 重複, 隨機
音樂播放功能: 瀏覽播放清單, 重複, 隨機, ID3 標籤, 電漿電視 burn-in 防止
檔案系統: FAT16/FAT32 (讀/寫), EXT2/EXT3 (讀/寫), NTFS (讀/寫)
乙太網路: 10/100 Mbit (1000 Mbit/s 初步支援) *
WiFi: 選配 802.11n WiFi (建議使用D-Link DWA-140)
總結
Dune HD Max的優點:
1. 硬體上同時配備有藍光光碟機與硬碟抽取盒，一機兩用使用方便。
2. 藍光選單與次世代音效支援，BDMV／BDISO檔案相容度高。
3. 開機，讀BD檔與藍光選單反應速度相當快且表現正確。測試播放2012與多部含有BD Live選單的影片沒有BD選單Lag的問題。
4. 支援類比的7.1ch輸出。
5. 支援DVB-T與IPTV，這是目前Sigma晶片機器少有的規格。
6. 使用Sigma 8642，可讀DVD的Macrovision。
7. 色彩表現優秀且輸出畫面有作反鋸齒處理。
8. 支援多種進階的色深與色域輸出設定。
9. 字幕可自動選擇編碼。
10. 後部有預留擴充卡槽可供未來升級。
11. 外觀與內部整體機件設計完整。
12. BD光碟機相容性高。
美中不足與bugs:
1. 風扇運轉稍有風切聲（可透過系統做關閉）。
2. 字幕編碼部分Big5與GB2312作反了。
3. HDMI reset在播BD時會稍有斷訊。但比起其他使用第四區固件的機器有大幅改善，讀BDMV/BDISO檔約有2~3秒 HDMI Reset的斷訊。
4. 系統介面繁中部分仍是對岸用語。
5. 遙控器沒有背光，在暗房中使用不方便。
6. 雖支援FLAC與APE，但不支援Cue檔。
7. 電源部分設計稍嫌陽春。
8. 不支援bdiso, bdmv外掛字幕
|
