遲來的 HDX BD1 改造 一

afortune

本文章最後由 afortune 於 2010-12-17 13:57 編輯

改裝是興趣 , 不以營利為目的



時間的流逝 , 在BD1將滿週歲的同時 , 分享塵封已久的改造
BD1從笨蛋一號到蛻變為聰明一號的過程 , 以及 HDX 危機處理之快速與誠意 , 相信大家都有目共睹
隨著 HDX 新一代機種的上市 , 且推出低價優惠方案 , 不失為可對 BD1 進行改造之時機

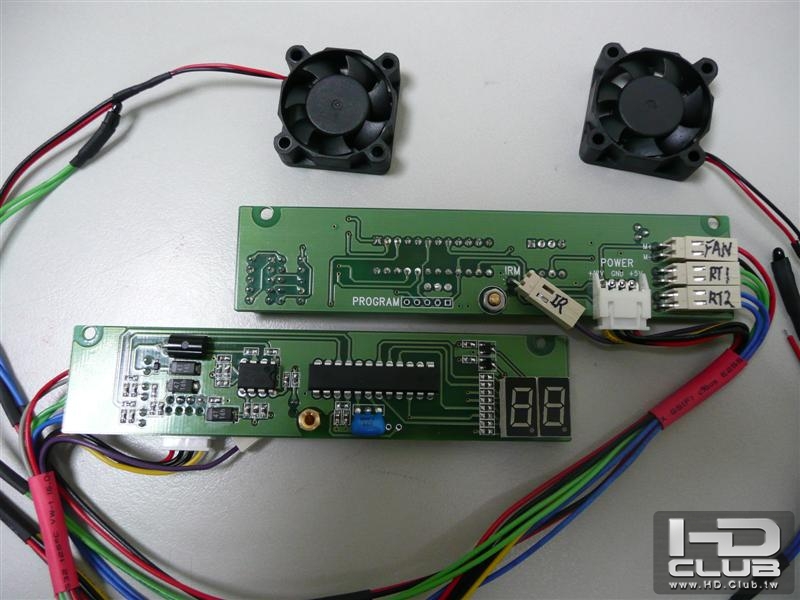

量身訂作之恆溫控制電路基板

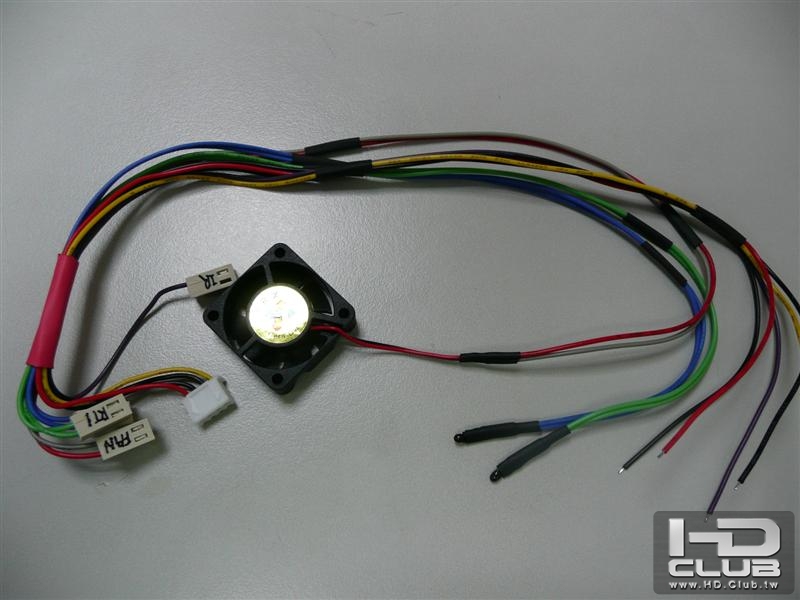

溫控電路線材

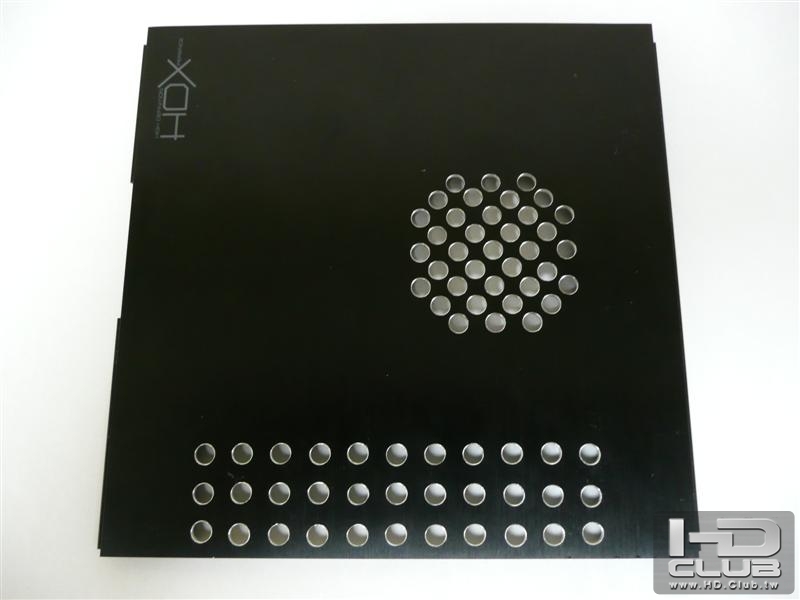

底蓋進氣孔加工

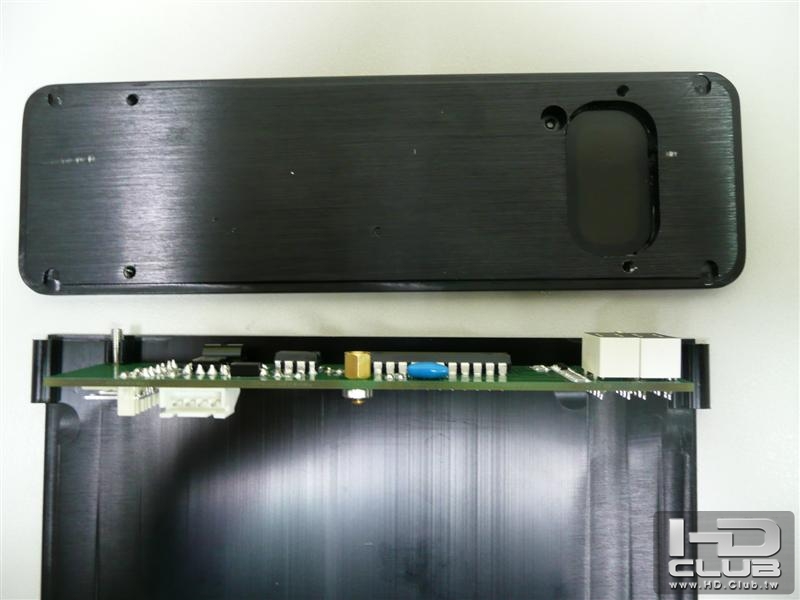

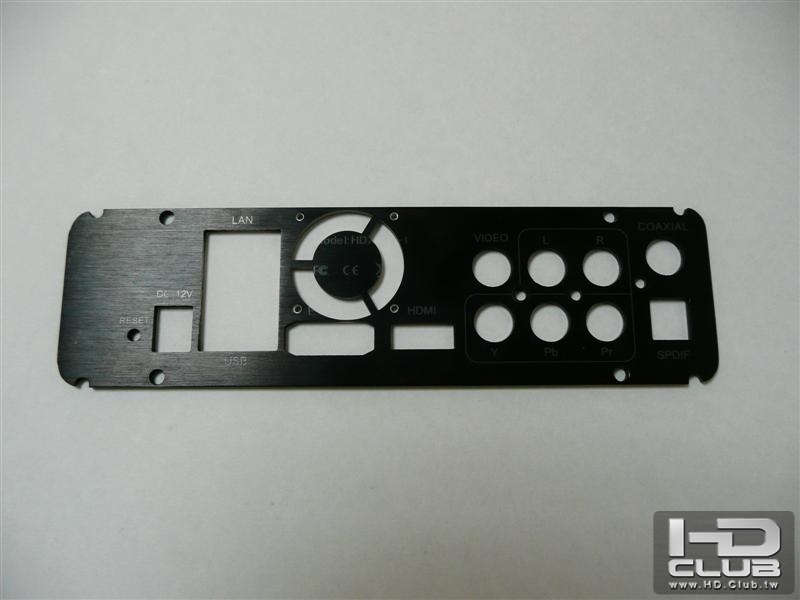

後板 FAN 出風口加工

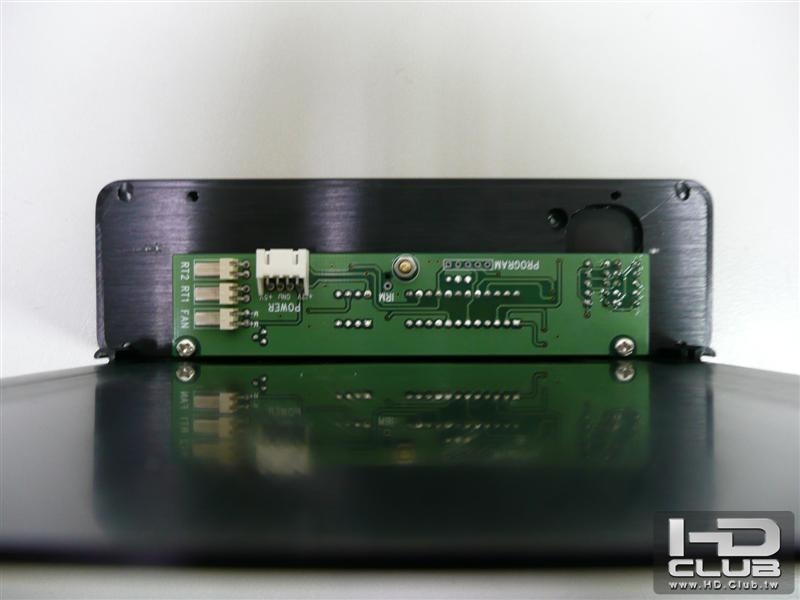

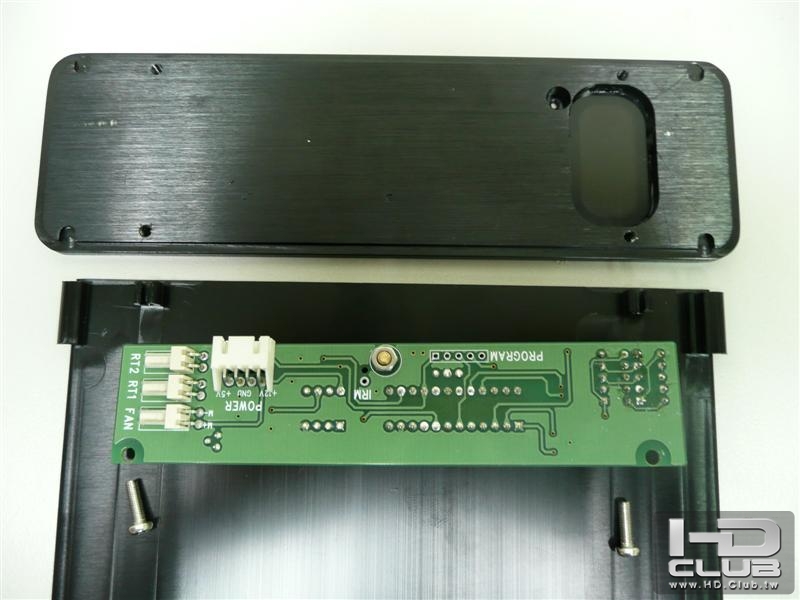

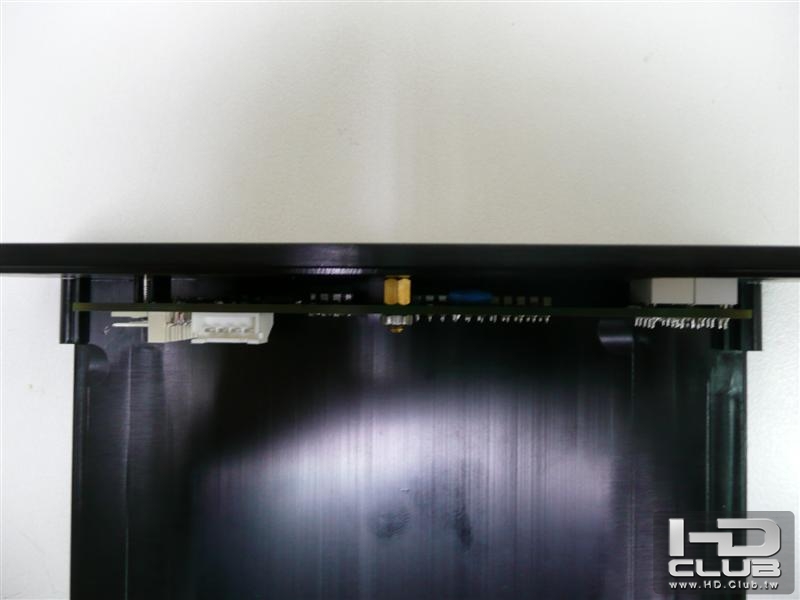

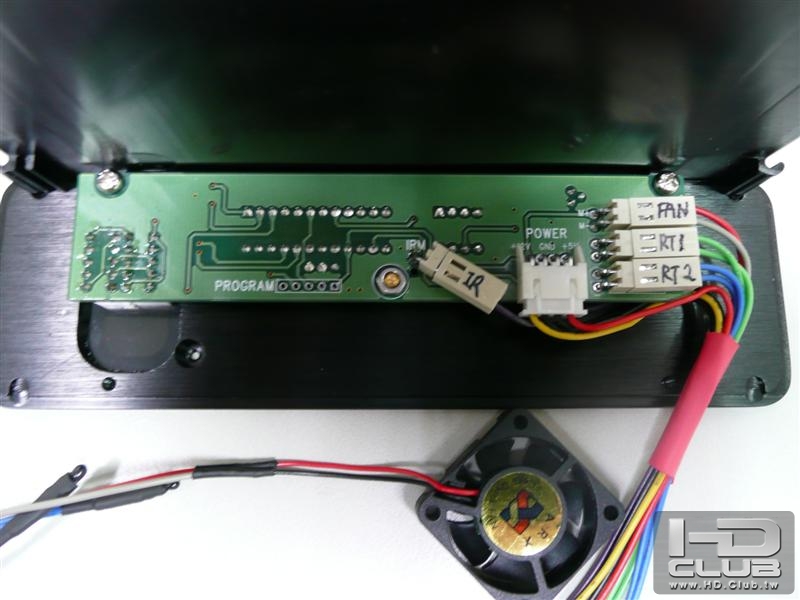

基板組裝

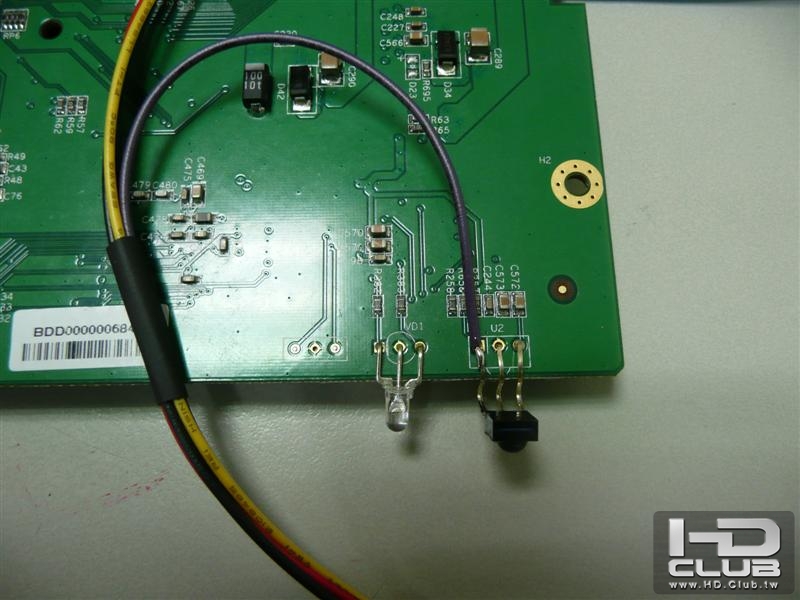

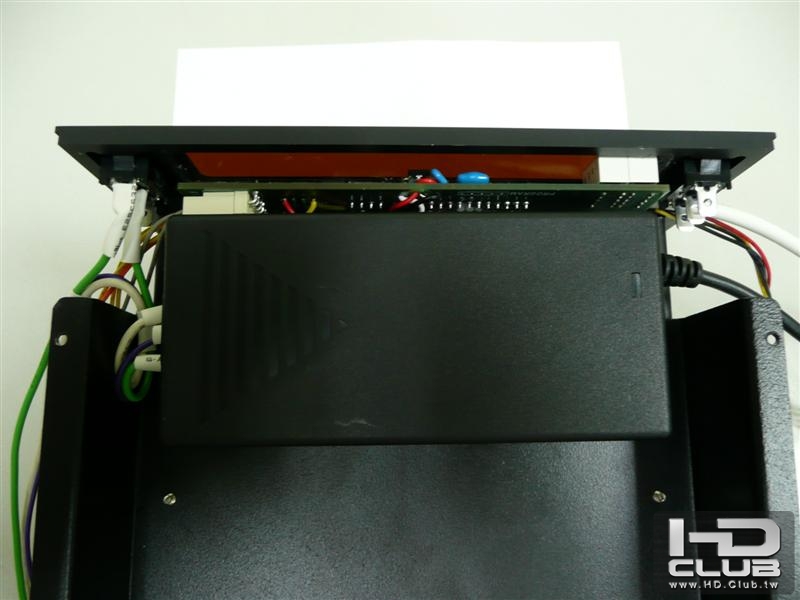

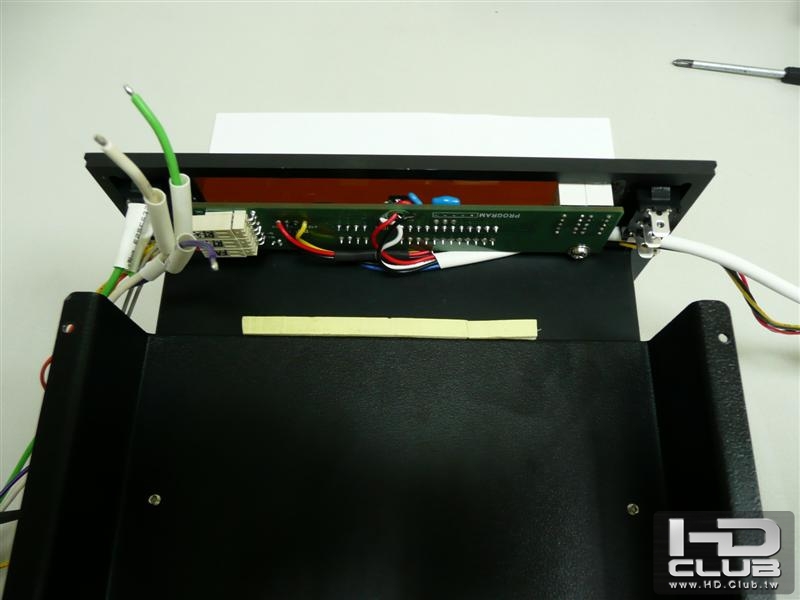

線材安裝

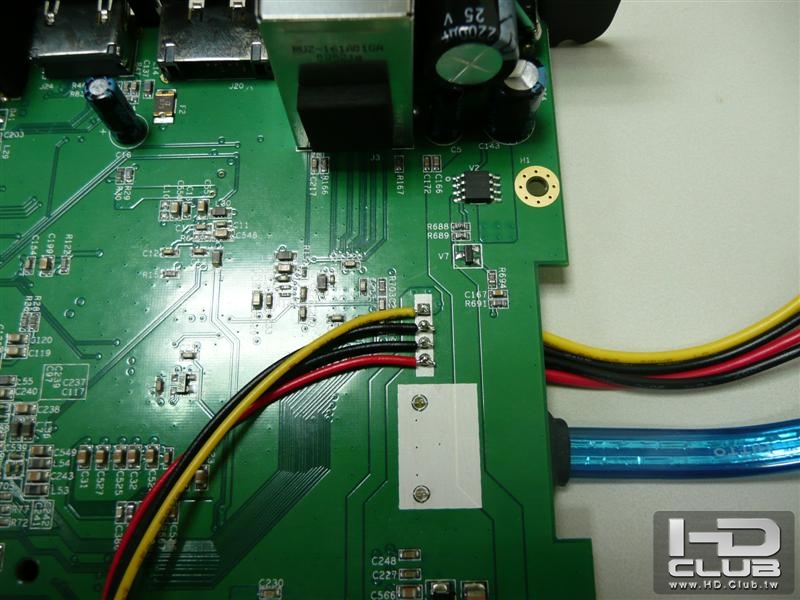

線材焊接

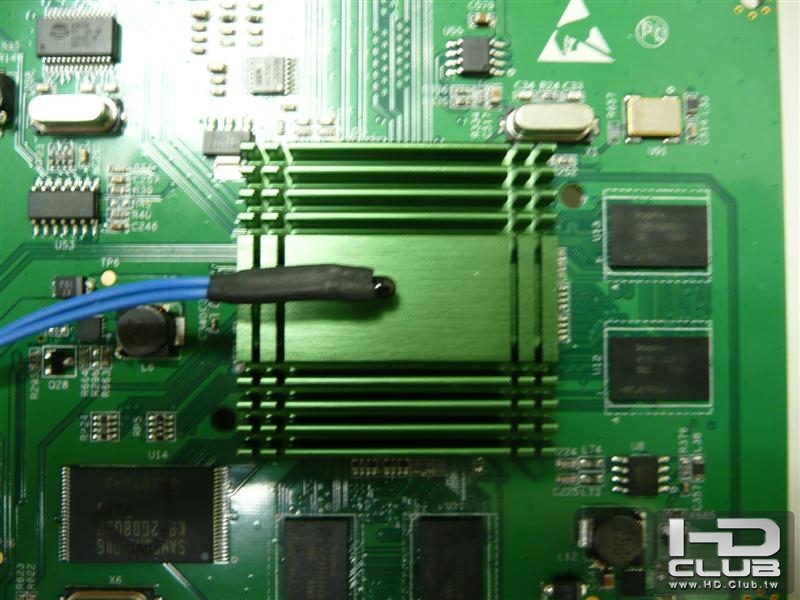

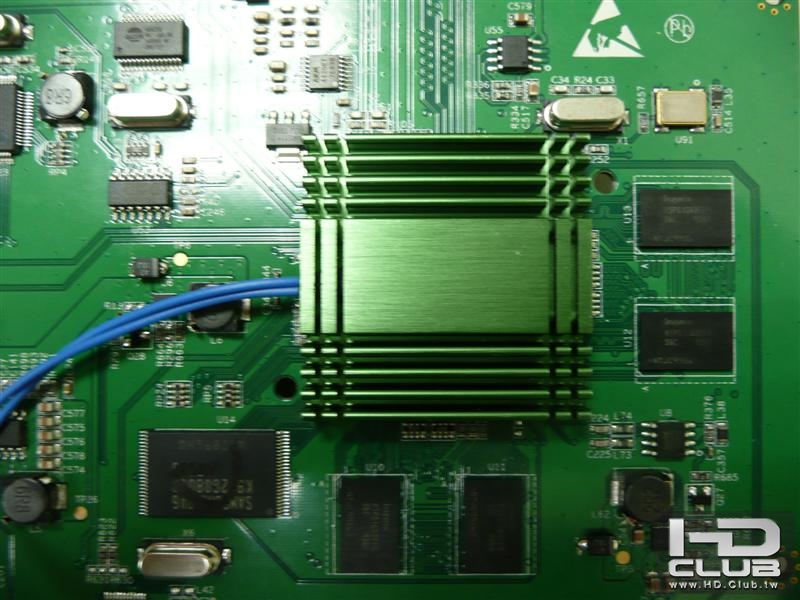

熱敏電阻 1 安裝 for CPU

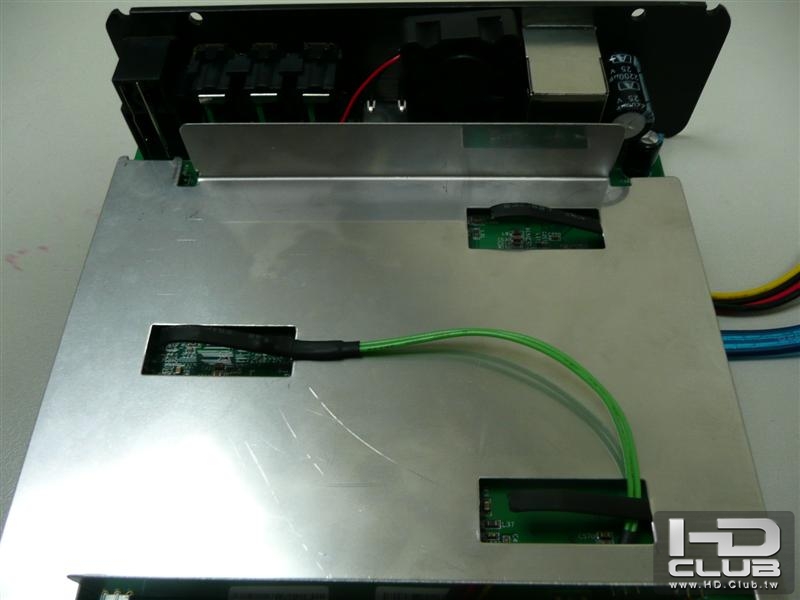

熱敏電阻 2 安裝 for HD

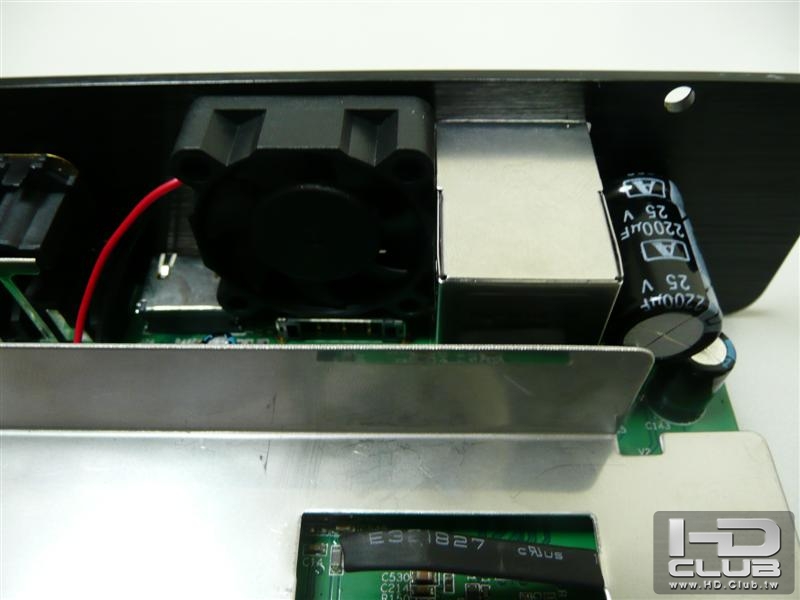

風扇及增加電容電源濾波

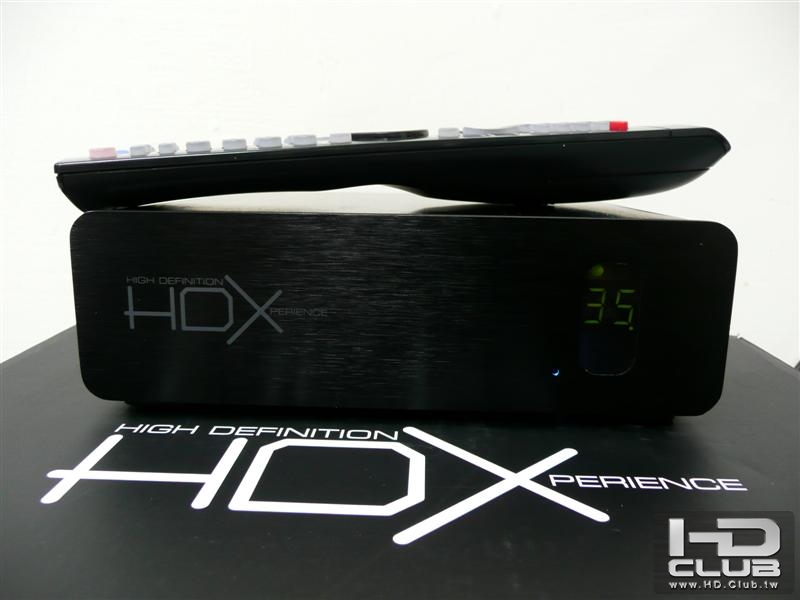

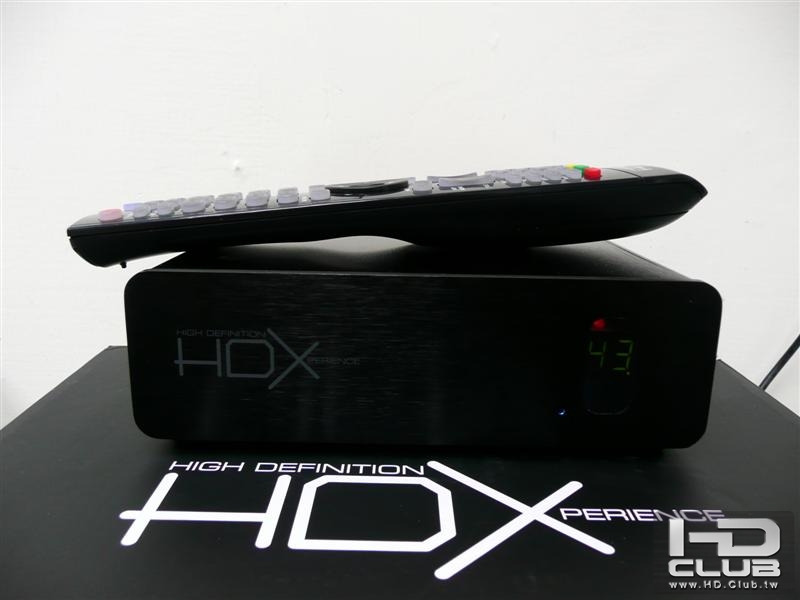

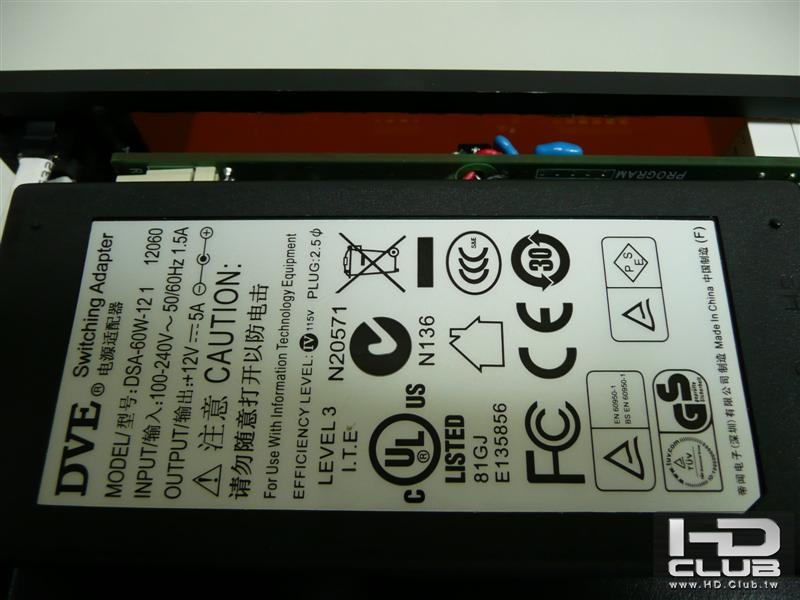

完成照 ... 長時間運轉


預告 :
遲來的 HDX DB1 終極改造 二

afortune

本文章最後由 afortune 於 2010-12-17 14:19 編輯

功能說明 :
1.         溫度感測範圍為 0 ~ 90℃
2.         可切換顯示 RT1 ( 硬盤 ) 和 RT2 ( CPU ) 溫度
3.         最高控制電壓 ( 轉速 ) 共分成 9 段 , 預設為第 5 段
4.         溫度控制設定範圍為 35 ~ 65℃ , 每段 1℃ , 預設為 45℃
5.         LED顯示時間範圍為 00 ~ 99 秒 , 00 為全時顯示 , 預設為 00全時顯示
6.         本控制器會隨著設定溫度和感測溫度 , 自動改變風扇電壓藉以改變風扇轉速 , 以達到控制溫度功能 , 其電壓控制範圍介於最低電壓與最高電壓之間
風扇最高電壓 ( 全速 ) => 風扇額定轉速
當設定為 1 時 , 則風扇最高電壓為 12.0V , 當設定為 9 時 , 則風扇電壓為 8.0V , 設定每增加 1 則相對電壓減少 0.5V , 1 最強 9 最弱
風扇最低電壓 ( 低速 ) => 風扇最低轉速
當 RT1 感測溫度增加每 5℃時 , 則風扇最低電壓增加 1V
小於40℃時為5V ,大於40℃時為5.5V ,大於45℃時為6V ,大於50℃時為6.5V,超過50℃時為7V
一般操作 :
1. BD1開機時會顯示 8.8. 1秒 , 之後依序顯示 1 ~ 9 各1秒共10秒
2. 遙控器未操作時間 ,大於等於設定之LED顯示時間 , 則自動關閉LED顯示
3. 按 A-B (HOME) 鍵1下 , 切換顯示RT1 ( 硬盤 ) 和RT2 ( CPU ) 溫度
4. 按 A-B (HOME) 鍵2秒 , 則進入設定操作 ( 顯示器由恆亮變為閃爍 )
設定操作 :
1.         RT1溫度設定 : 可設定範圍為 35 ~ 60℃
2.         LED顯示時間設定 : 可設定範圍為 00 ~ 99秒
3.         風扇最高工作電壓 ( 轉速 ) 設定 : 其可設定範圍為 1 ~ 9
4.         A-B (HOME) 可鍵循環切換設定 , RT1控制溫度設定=>風扇最高電壓設定=>顯示時間設定=>RT1控制溫度設定
5.         PAGE UP (VOL+) 鍵每次增加1度/電壓1段/時間1秒
6.         PAGE DOWN (VO 鍵每次減少1度/電壓1段/時間1秒
7.         ENTER 鍵儲存且離開設定
8.         RETURN 鍵離開設定不儲存
9.         15秒未操作自動跳離不儲存

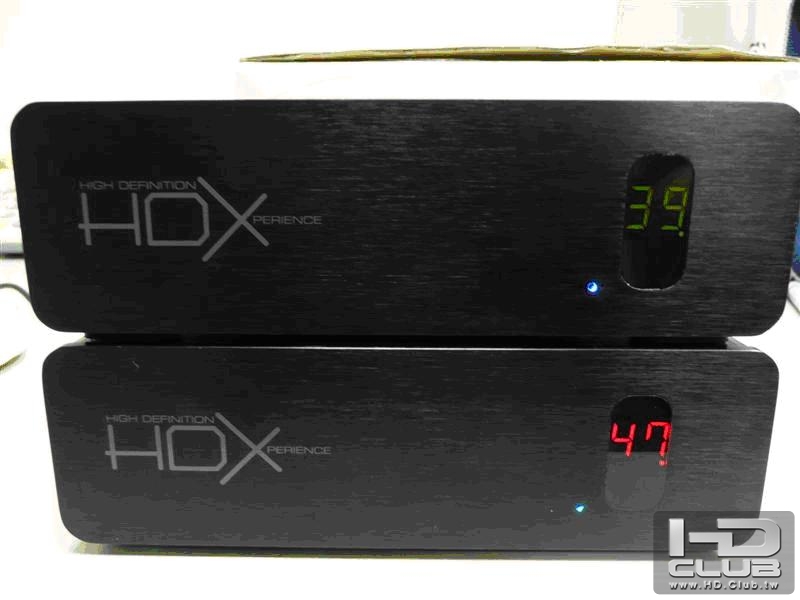

疊疊樂

huleslin

真的是太厲害了~~
有夠專業的!!

johnny07110306

真是太猛了.小弟也一台.只是都拿小風扇吹他
想不到還可以這樣搞XD...

afortune

真是太猛了.小弟也一台.只是都拿小風扇吹他
想不到還可以這樣搞XD...
johnny07110306 發表於 2010-12-17 18:01

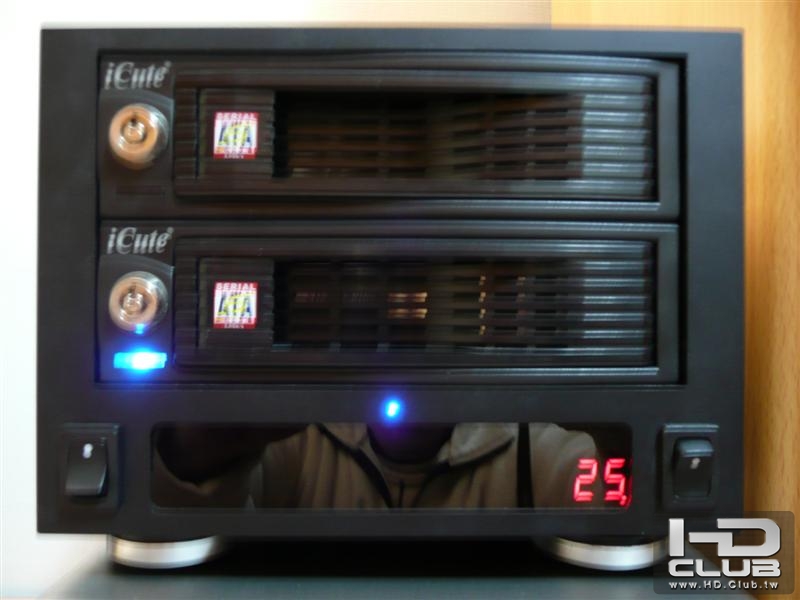

這台才猛 , 夏天看完阿凡達 , 溫度可控制在 40 度且安靜 , 上面那台只能控制在 50 度

clubaudition

5# afortune 外行的看熱鬧 很不錯!

jimliang

雖然一竅不通，完全看不懂，不過還是無比敬佩，這裡神人太多了

asa00322

bd1這台已經銳變成一台很強的播放機
可惜已經停產

mercedeslin

這種東西只有神人般等級的人才做得到

像我這種凡夫俗子...

還是看看就好!

不過...

如果硬碟不要裝在裡面...

應該會好很多吧??

再來如果不要連續一直操它..

機子熱當機會應該也不大吧?

afortune

8642/3 高清機就算不放硬碟 , 在夏天密閉機殼內長時間使用 , CPU 仍會產生達 67 度左右高溫 , 若放入硬碟有些硬碟溫度會高達 61 度 , 已超出硬碟額定值
久而久之機板變形 , 零件老化 , 然後不穩 ......
若要高清機長命百歲 , 還是必需開幾個孔
M3 => S2 最佳範例

artist1128

這真是......利害得不得了.....

所以我一向主張HD不放進機殼的作法.

hungrich

播放機內加裝風扇,的確能讓壽命加長,版大果然是高手!

freshjive1212

改裝完成度很高，像原廠推出一樣！

afortune

本文章最後由 afortune 於 2011-1-2 15:58 編輯

改裝完成度很高，像原廠推出一樣！
freshjive1212 發表於 2010-12-31 23:24

有 BD1 嗎 ? 想改嗎 ?

尚餘 2 組 , 有組裝過程說明 ( 不含外殼加工  ) ......  臺灣免費送 ( 含免郵資 )

有需求者請先回文 , 後 PM 寄送地址 / 收件人

外殼加工請自行找做 CNC 或 線切割 的朋友幫忙

小弟不碰金錢 , 外殼加工請不要找我

panypan

之前我都把硬碟放在機殼上
不過新的主機板的線很短說
放不上去～～

sclin0804

15# panypan
看完...真是人外有人...天外有天...
那些控制程式是您自己寫的嗎???真厲害...

afortune

那些控制程式是您自己寫的嗎???
sclin0804 發表於 2011-1-11 14:46

是的 , 程式是自己用組合語言寫的 , PCB 是請我們公司 RD Layout 的
程式 :   HDX-BD1_C23_100607.rar (4.78 KB, 下載次數: 10)

2011-1-11 04:28 PM 上傳

點擊文件名下載附件

for HOLTEK HT46F48E MCU
有興趣者可以看看
有問題就 PM ...
