歡迎大家來挑戰，最便宜、最方便的多硬碟外接解決方案

Pepsi

HDD越來越多，怎麼接才方便嗎？

這是我找到最便宜、最方便的解決方案

首先擺放硬碟的地方怎麼辦？？
用這個吧(http://shopping.pchome.com.tw/?mod=item&func=exhibit&IT_NO=AMAB09-A20118769)
一個架子可以放五顆HDD，怕硬碟過熱的話，這組架子還有保留螺絲孔，可以接上8cm or 12cm的風扇



五顆怎麼夠呢？當然不夠，用堆疊的吧




解決了HDD擺放問題後怎麼接到電腦呢？？

沒錯，就是這個東西 (http://goods.ruten.com.tw/item/show?11070328158512)


這個東西支援SATA Multiplier功能，簡單的說就是從電腦接一條SATA(or E-SATA)線到這張卡，這張卡可以接五顆HDD，電腦端用一條SATA線就可以一次抓到五顆HDD(五個獨立的磁碟機)，五顆HDD共享3Gb的頻寬，綽綽有餘，不會因為頻寬問題封印HDD的速度，不過要接這個東西要先確定你電腦端的SATA晶片有支援SATA Multiplier功能，就我所知Intel ICH9R的晶片就有支援，所以如果你的主機板用的是ICH9R的chip，那內建就有六組SATA接頭，配上上面說的這個組合，一共可以同時接30顆HDD......

PS : 上面這樣的組合還有個問題需要解決，就是HDD供電問題跟電源開關問題，同樣的硬碟架我看過日本也有出，而且日本版的還多了一個電源開關，可以接到一般的電腦用電源供應器用來控制電源啟動，而PCHOME賣的那一組沒有電源開關設計，所以需要自己DIY一下......

Pepsi

原帖由 Pepsi 於 2008/4/14 11:38 發表
就是這個東西 (http://goods.ruten.com.tw/item/show?11070328158512)

剛剛又找到另外一個替代品，不過少了一個SATA port，最多只能接四顆HDD，但是價格卻砍了一半 (NT$ 1,050)
http://goods.ruten.com.tw/item/show?11080325303018

cabin

蠻棒的idea,大家可以集思廣益一下

電源方面可以找這種電擴版,可供電硬碟&風扇,目前看到的這種,一個大4P輸入可供四個大4P&四個小3P輸出



如要由電腦的Power供電,需買大4P的轉接檔版,把大4P轉出來,一個檔版內接一個大4P最多可轉3個大4P出來,兩個檔版就6個...

如要直接由市電供電,需買大4P轉市電含變壓器的線組,針對所需要的輸出,可再搭配大4P一對多的線材或檔版,連接電擴版來做使用~~因為要接多顆硬碟,我想直接連接市電的方案會比使用電腦Power來的理想

enchung2001

原帖由 Pepsi 於 2008-4-14 11:51 發表


剛剛又找到另外一個替代品，不過少了一個SATA port，最多只能接四顆HDD，但是價格卻砍了一半 (NT$ 1,050)
http://goods.ruten.com.tw/item/show?11080325303018
http://img.ruten.com.tw/s2/3/ba/ea/11080325303018_833. ...

最近也在考慮這種配置方式，不過我是直接在主機裝一張 Dell PERC 6/E  SAS Controllor

然後在 Controllor上利用排線外接 SATA HD，這樣可以做硬體 RAID 5 or 6，效能也還不錯

不過那張卡要等月底才會到貨，所以一切只是規劃

PS：Dell PERC 5/E 或 6/E 的卡很多人在賣，價格並不很貴

Pepsi

找到日本版的 裸族のマンション

http://www.century.co.jp/products/s-razoku/crms_bk5f.html

日本版多了電源控制的相關配件

enchung2001

原帖由 enchung2001 於 2008-4-15 13:59 發表
最近也在考慮這種配置方式，不過我是直接在主機裝一張 Dell PERC 6/E  SAS Controllor
然後在 Controllor上利用排線外接 SATA HD，這樣可以做硬體 RAID 5 or 6，效能也還不錯
不過那張卡要等月底才會到貨，所以一切只是 ...

以下是之前收集的資訊，請先看看

Dell PERC 5/E  SAS Controllor Card
http://goods.ruten.com.tw/item/show?11070921138711  ==>NT7,500
http://tw.f2.page.bid.yahoo.com/tw/auction/b38727629  ==>NT5,500

SFF-8470(外接)  to 4 SATA/SAS 排線  ==>NT1,450
http://tw.f2.page.bid.yahoo.com/tw/auction/b38857363

SFF-8470(外接) to SFF-8482  ==>NT1,820
http://tw.f3.page.bid.yahoo.com/tw/auction/c29880053

Dell MD1000制式外接盒(可接15顆SAS 或 SATA HD)
http://www1-cdn.ap.dell.com/content/products/productdetails.aspx/pvaul_md1000?c=tw&cs=twbsd1&l=zh&s=bsd

網友實際裝置經驗分享
http://www.pcdvd.com.tw/showthread.php?t=770371

目前規劃線上工作系統用 Dell MD1000 接排線與主機內的PERC 6/E(較5/E新)連結，一台 MD1000 可同時接15顆HD

且一張 PERC 6/E使用一般排線可以同時接兩台 MD1000，已目前使用狀況來評估，非常夠用

不過如果是自己使用，花幾萬塊買 MD1000並不划算

今天看到 Pepsi 網兄貼的HD架照片，總覺得那個才是最好的選擇

大概花台幣一萬多(不含HD)就有硬體 RAID 5/6 的四顆HD系統，而且效能很不錯

如果要裝八顆HD，那就再加買一條排線與HD架即可，感覺還不錯

以上是我提供的意見，請參考，謝謝。

steveyy0421

參一腳

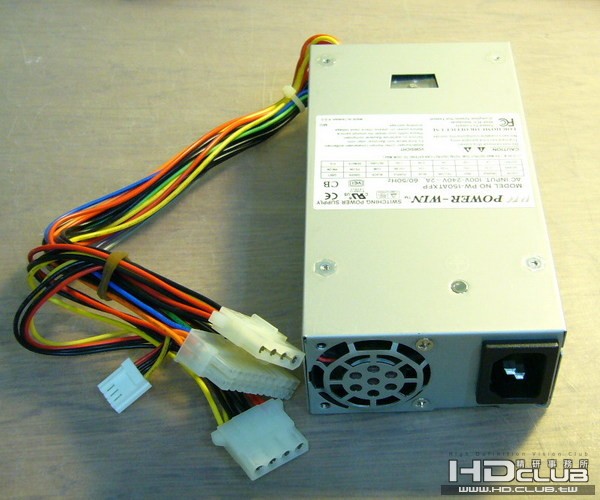

POWER 建議
http://tw.f3.page.bid.yahoo.com/tw/auction/c35447747


體積小
瓦數 也夠
固定在旁邊因該很方便

j1358

請教一下前輩
若買這種鐵架POWER能放在鐵架上面嗎
還是只能像圖示放在旁邊，這樣好像有點佔空間
還是有網友組過這概念可以分享圖片參考嗎？感謝

jkidd

how about DIY Lubic Frame PC ? ^_^;;

LibraC

問一下喔! 這樣不會很吵嗎?
會不會容易卡灰塵?

我現在都把硬碟當光碟用! 呵呵!
用阿蔚哥團購的那個直立式硬碟抽拔盒!

不方便的是要整理整合片單的時候!
換來換去, 還要HTPC裡面有多餘的空間來調度用!

有一好沒兩好! 呵呵!

85142

原帖由 Pepsi 於 2008-4-14 11:38 發表
HDD越來越多，怎麼接才方便嗎？

這是我找到最便宜、最方便的解決方案

首先擺放硬碟的地方怎麼辦？？
用這個吧(http://shopping.pchome.com.tw/?mod=item&func=exhibit&IT_NO=AMAB09-A20118769)
一個架子可以放五顆HDD，怕硬 ...

這個真的不錯用,還可以堆疊,
我還沒換大機殼的時候就先買兩組來用,
用了一個多月,那一段時間是硬碟最涼快的時候,
後來換大機殼現在就閑置著~

使用這個最好是外接POWER,
真的不要用機殼內的POWER轉接出來,
因為真的會轉很多次,先大4PIN轉接到機殼外,
如果不夠又要先1轉多,再轉SATA,
萬一又是只拉一條出來,那最末端的硬碟就很容易處於電壓不足的狀態~

jkidd

原帖由 LibraC 於 2008-5-1 01:56 發表
問一下喔! 這樣不會很吵嗎?
會不會容易卡灰塵?

不方便的是要整理整合片單的時候!
換來換去, 還要HTPC裡面有多餘的空間來調度用!

有一好沒兩 ...

吵就看個人的接受程度了.
如果一直開機就容易卡灰塵.
如果以圖一為例, 當作是一手外接HDD陣列(比照啤酒一手, XD).
要用的時候接起來, 那應該可以不怕灰塵堆積.
還自帶PSU/Fan.. XD

snkgna

nas不是也有這功能?
不考慮的原因是?

long1220

最近瘋高清，為了播放高清，升級了我的電腦設備。
接下來就是儲存高清的問題，以及一堆舊的電腦有如雞肋。

首先想到的就是NAS(Network-Attached Storage)，但是一台NAS都不便宜。
網路上查到有FreeNAS，FreeNAS是基於FreeBSD做成的免費NAS程式，
32M小到可以放在用不到的記憶卡中，可以作Raid 0,1,5,JBOD。

於是我拿：
-K7 Barton 2500+
-ASUS A7V880(K7的末代主機板，特點就是內建Gigabit網路)
-DDR333 256MB
-nVidia 5200 128MB
-4顆IDE 320G
-512MB CF卡
來建造我的FreeNAS。以上都是不再花錢的舊設備。

為了實現Gigabit網路，又買了一台Gigabit HUB，一張Gigabit網路卡及Cat.6線。
花了三個晚上SETUP起來OK，用ts檔測試，
竟然可以直接從NAS拉到主電腦上播放高清順暢。

測試結果如下：

1. Realtek RTL-8111B 比較糟，MARVELL 88E8001 還不錯，結果與網路上大家測試結果相同。
2. 我的FreeNAS使用4台Raid0，下載時有36-38MB/sec的速度，而單顆SATA上載則是有16-18MB/sec，顯示硬碟速度可能真的還不如GbE快。
3. 我開兩台電腦，同時從FreeNAS分別拉兩部不同高清影片直接播放，流順通暢。
4. 目前比較好奇FreeNAS與GbE的組合能提供給幾台電腦直接播放的上限？

以上給有需要多台電腦同時播放的做個參考。

個人覺得這個好像也不錯。


[ 本帖最後由 long1220 於 2008-5-3 09:53 編輯 ]

chanp

原帖由 LibraC 於 2008-5-1 01:56 發表
問一下喔! 這樣不會很吵嗎?
會不會容易卡灰塵?

我現在都把硬碟當光碟用! 呵呵!
用阿蔚哥團購的那個直立式硬碟抽拔盒!

不方便的是要整理整合片單的時候!
換來換去, 還要HTPC裡面有多餘的空間來調度用!

有一好沒兩 ...

跟我想的一樣!!

jkidd

原帖由 long1220 於 2008-5-3 04:54 發表
最近瘋高清，為了播放高清，升級了我的電腦設備。
接下來就是儲存高清的問題，以及一堆舊的電腦有如雞肋。

首先想到的就是NAS(Network-Attached Storage)，但是一台NAS都不便宜。
網路上查到有FreeNAS，FreeNAS是基於FreeBSD ...

FreeNAS 要靠 CPU 算 RAID, 再加上 CIFS(網芳沒效率的procotol).
個人認為可以把網芳的下載流量除上影片的流量就可以簡單算出家用Gb網路環境可以承受的同時HTPC播放數量.
當然, 如果丟掉網芳, 改用 ATA over Ethernet, 可以破 100MB/s 沒問題.

這家公司的產品號稱可以破 200MB/s
http://www.coraid.com/products1.html

oegg

挖! 又學到一招來加硬碟

Tora

看了樓主的建議
馬上去買了那片SATA2 3Gbps 1-To-5 Port Multiplier bridge board回來裝
我用的是ICH9R晶片沒錯,但只能抓到第一個hdd其他都抓不到
您確定ICH9R真的有支援PM功能嗎?還是因為我有開啟RAID的關係?
若不能使用板子(我用ASUS Maximud Formula)上的六個sata內接,是否一定要買塊SATA卡...

Pepsi

原帖由 Tora 於 2008/5/11 11:15 發表
看了樓主的建議
馬上去買了那片SATA2 3Gbps 1-To-5 Port Multiplier bridge board回來裝
我用的是ICH9R晶片沒錯,但只能抓到第一個hdd其他都抓不到
您確定ICH9R真的有支援PM功能嗎?還是因為我有開啟RAID的關係?
若不 ...

ICH9R確定有支援SATA Multiplier，試看看用AHCI模式能不能抓到.

Tora

原帖由 Pepsi 於 2008-5-11 11:51 發表


ICH9R確定有支援SATA Multiplier，試看看用AHCI模式能不能抓到.

小弟使用過AHCI模式,還是只能抓到第一個
可以請問樓主的連接方式嗎?
小弟使用RAID模式
版子上的六個SATA接頭第一與第二個500g組raid0
三四五都是接750g未raid,第六個接SATA2 3Gbps 1-To-5 Port Multiplier bridge board這塊卡
試著接兩個750g,只能抓到第一個hdd
OS: win xp sp2

還請版大救命...
