DIY雙螢幕3D做偏光3D

z30897

在國外看到的 只需要兩個普通螢幕(大小盡量相同 最好同型號 設定值相同) +一塊反射率不錯的板子 還有線性偏光眼鏡即可 網友說比IZ3D的效果好

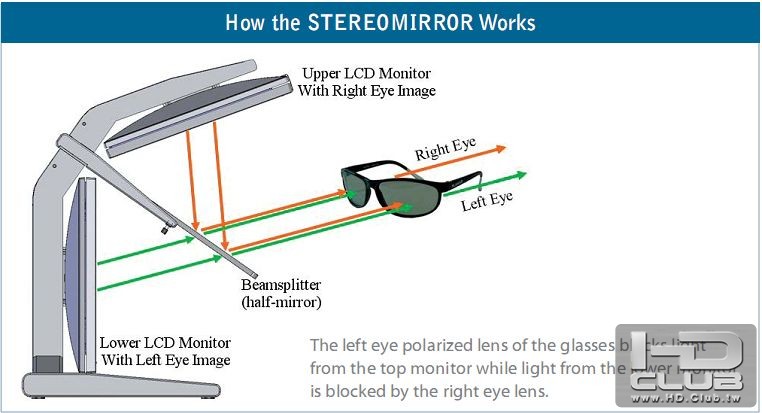

螢幕有兩種擺放方式 一種是

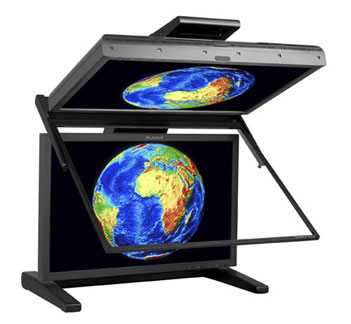

實際的產品


另外則是兩個螢幕垂直放 板子放在中間反射其中一個螢幕的畫面 重疊到另一個螢幕

原理

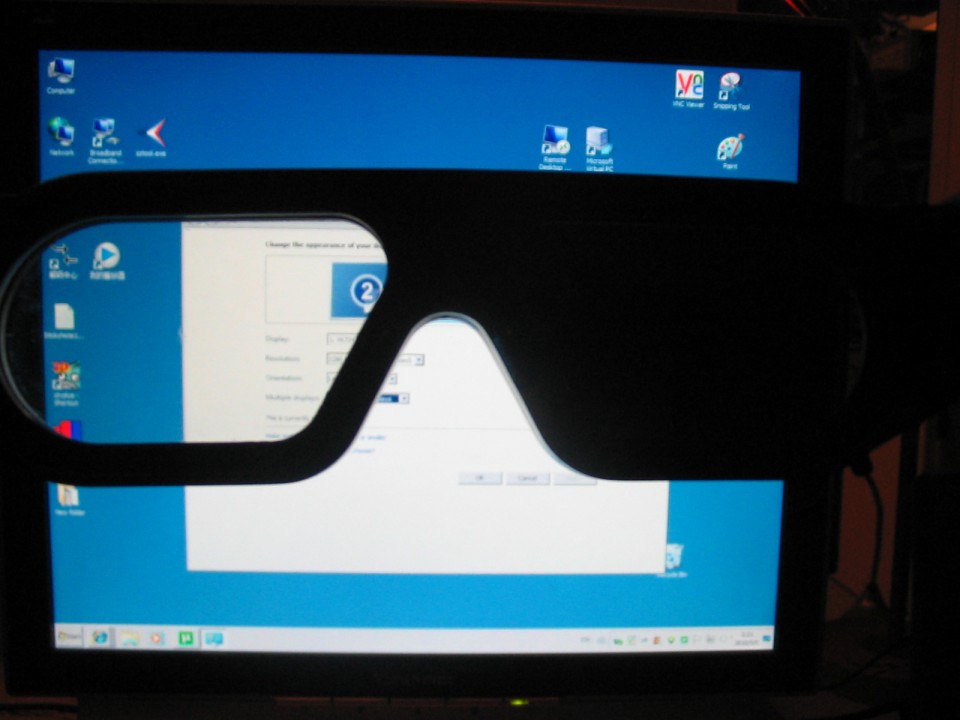

用線性偏光眼鏡對著螢幕 液晶偏光正好與左眼鏡片的偏光方向一致


右眼鏡片的偏光方向則是螢幕的90 ° 所以把眼鏡改用垂直來看 就變成右眼鏡片看的到畫面


透過板子反射讓螢幕偏光通過鏡面反射 發生90 °偏轉   板子則是夾在螢幕之間的45 °

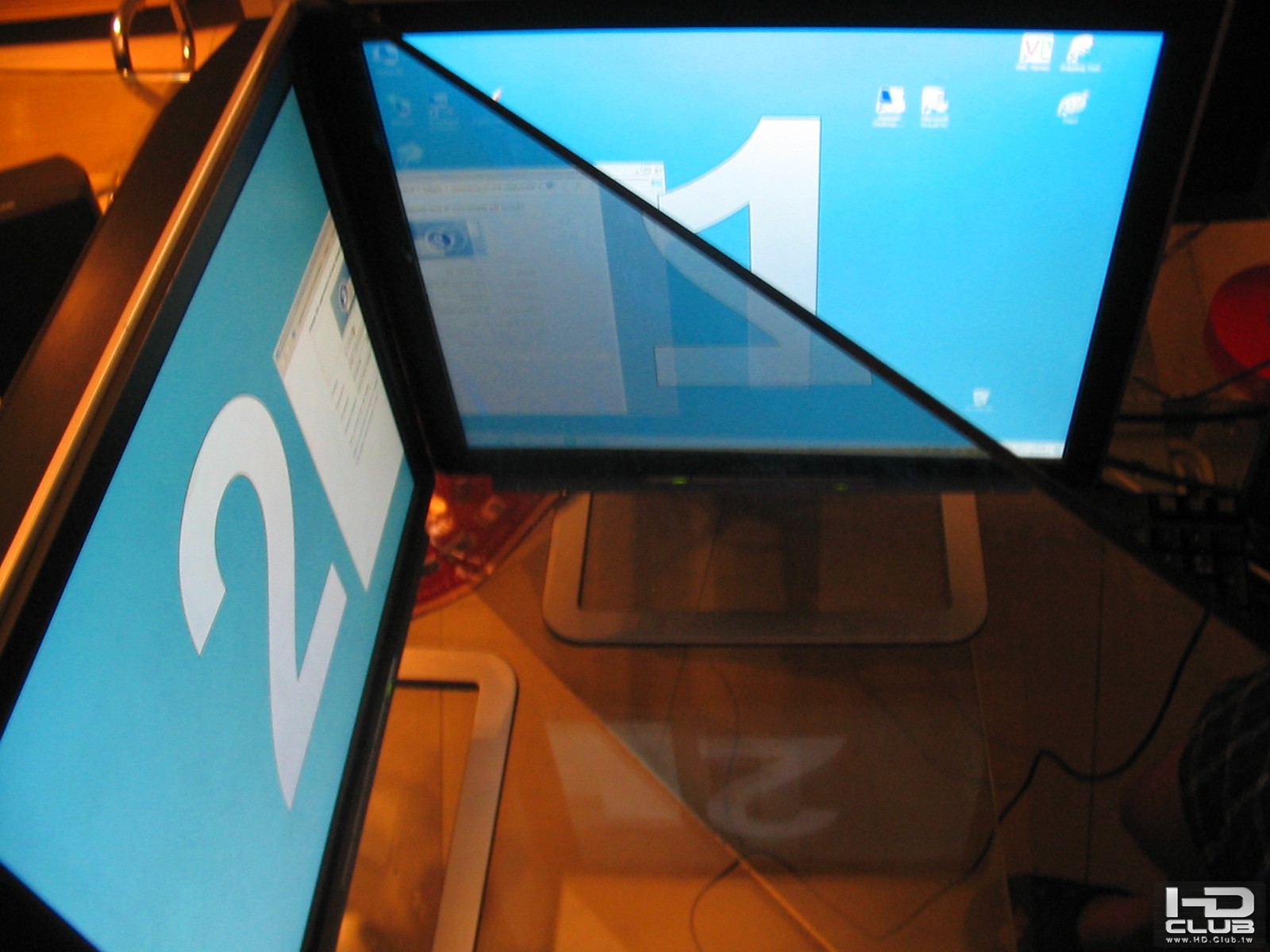

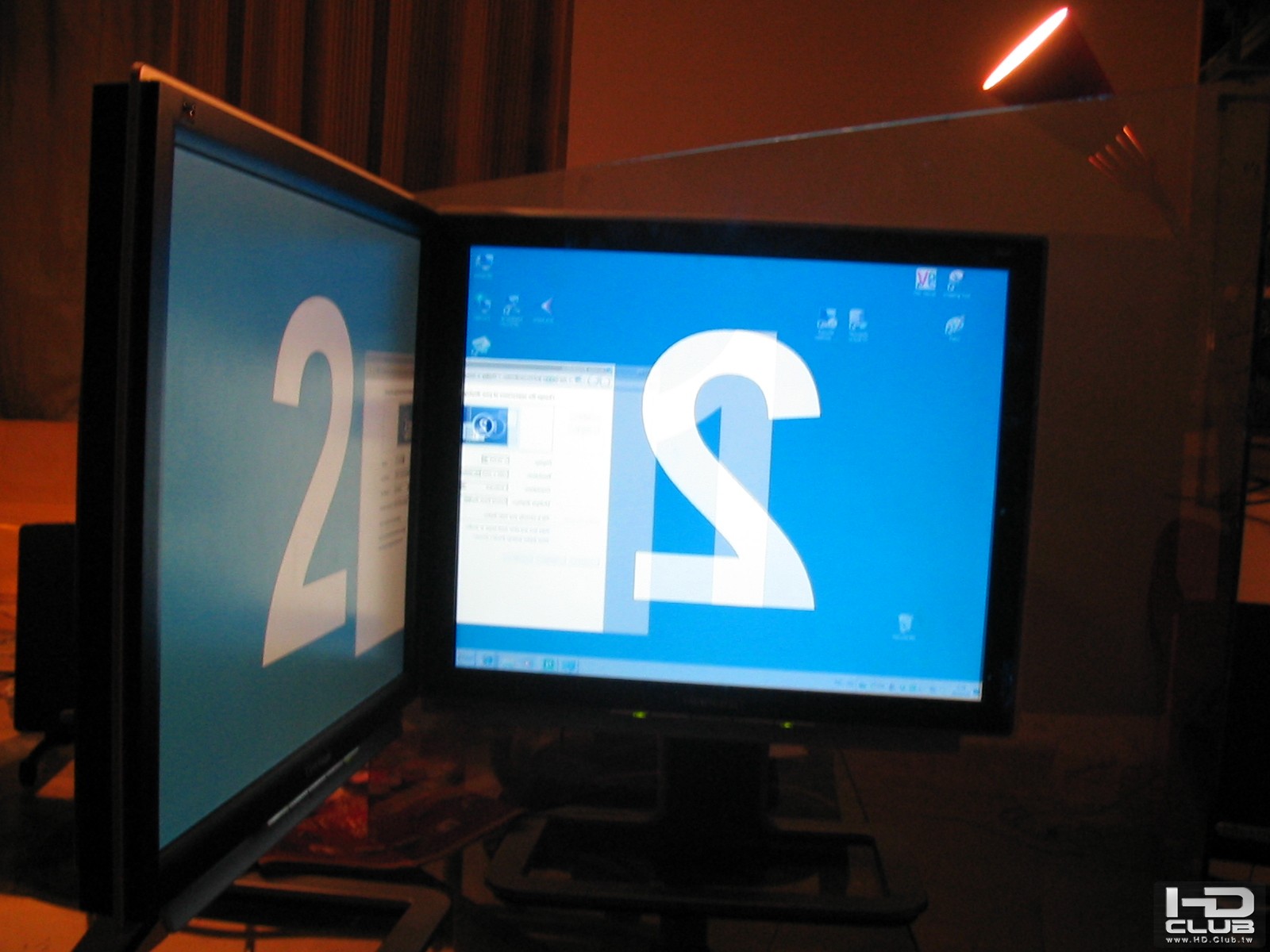

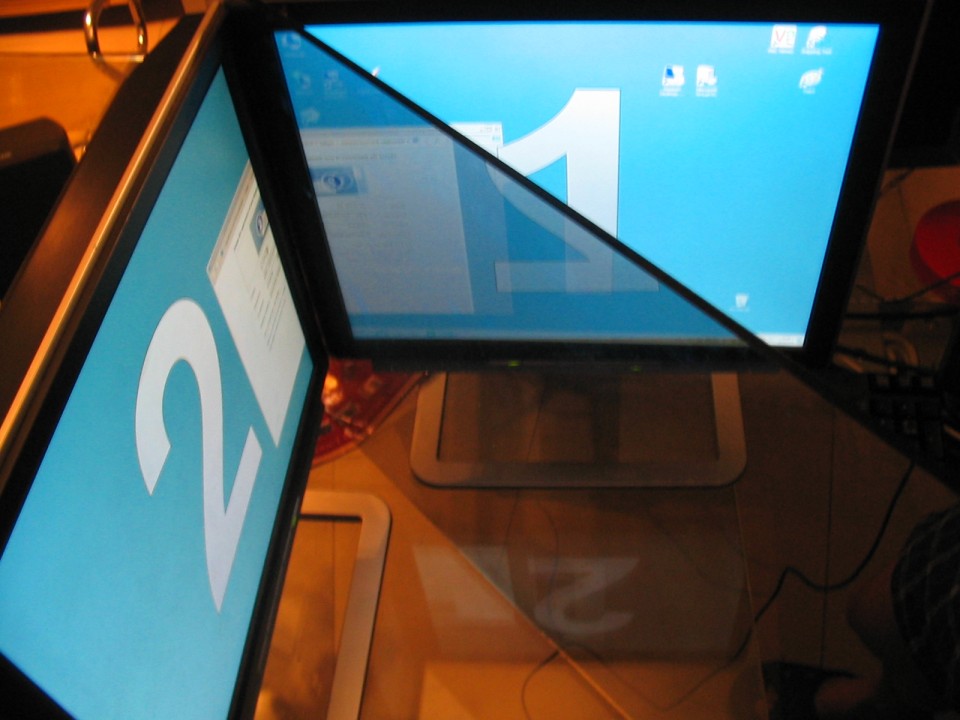

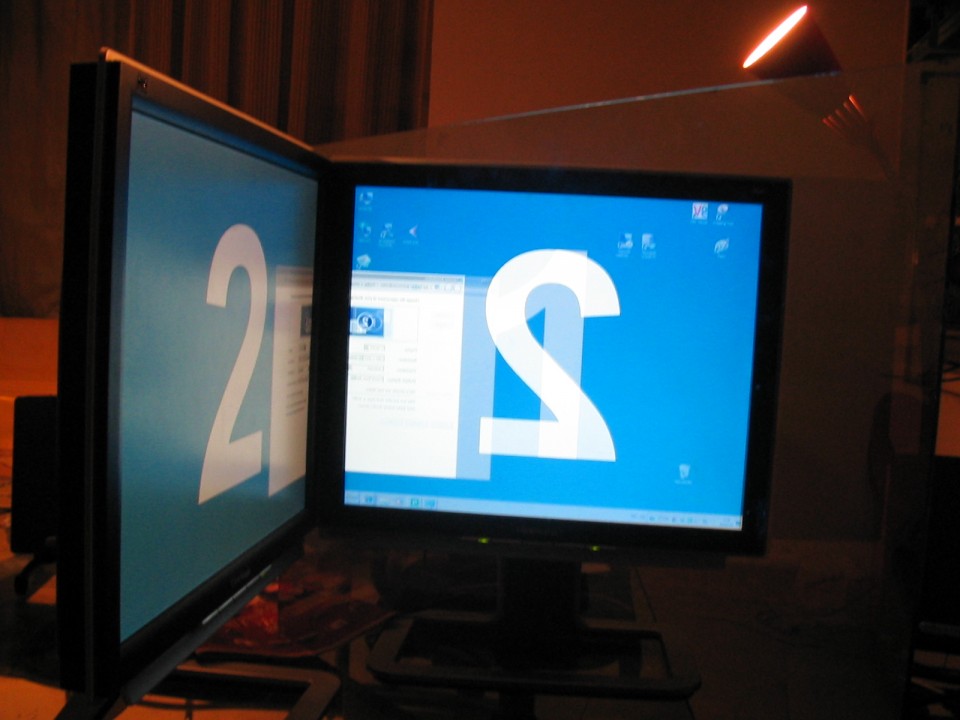

反射後的重疊畫面

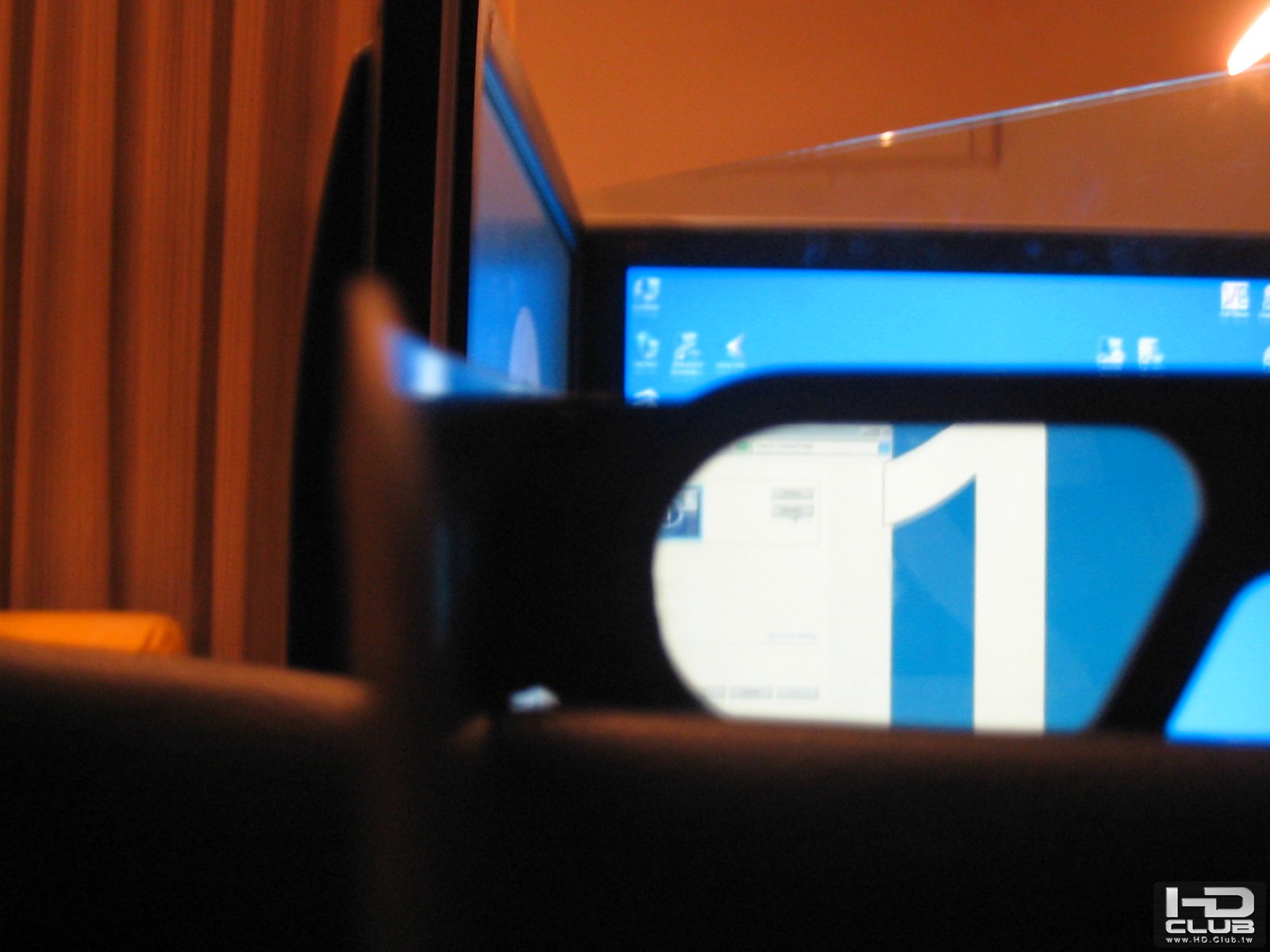

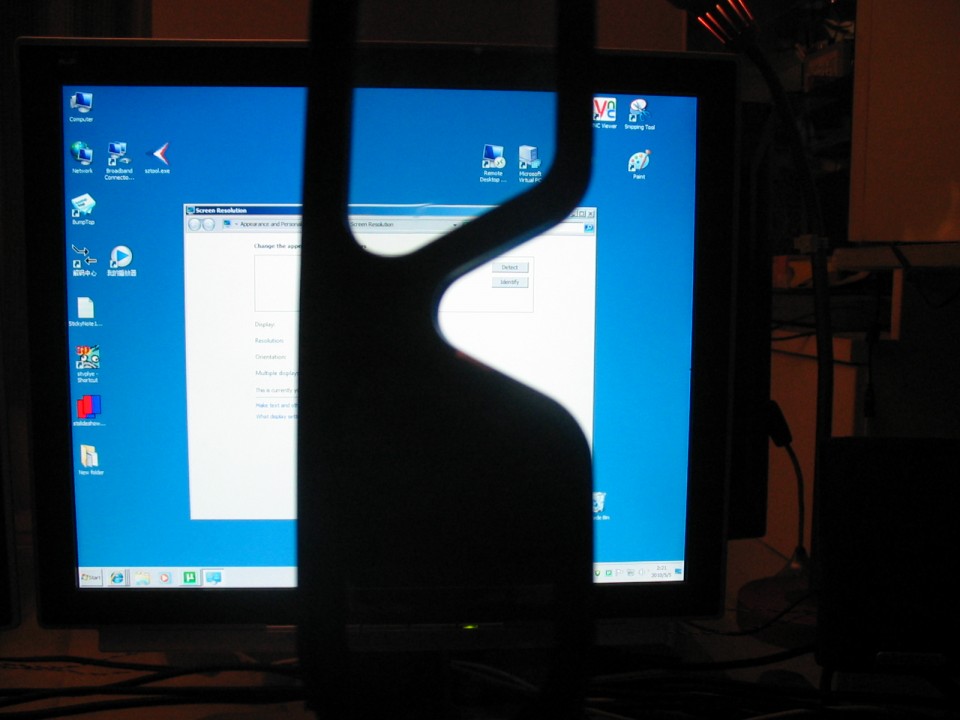

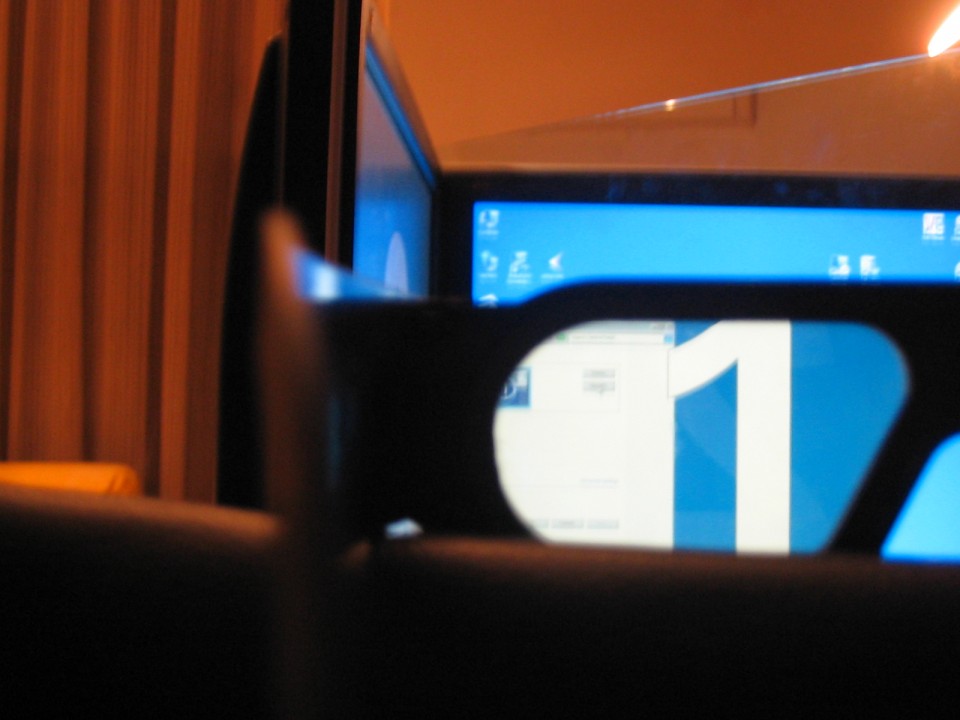

這樣用線性偏光眼鏡來看 左眼只能看到螢幕1

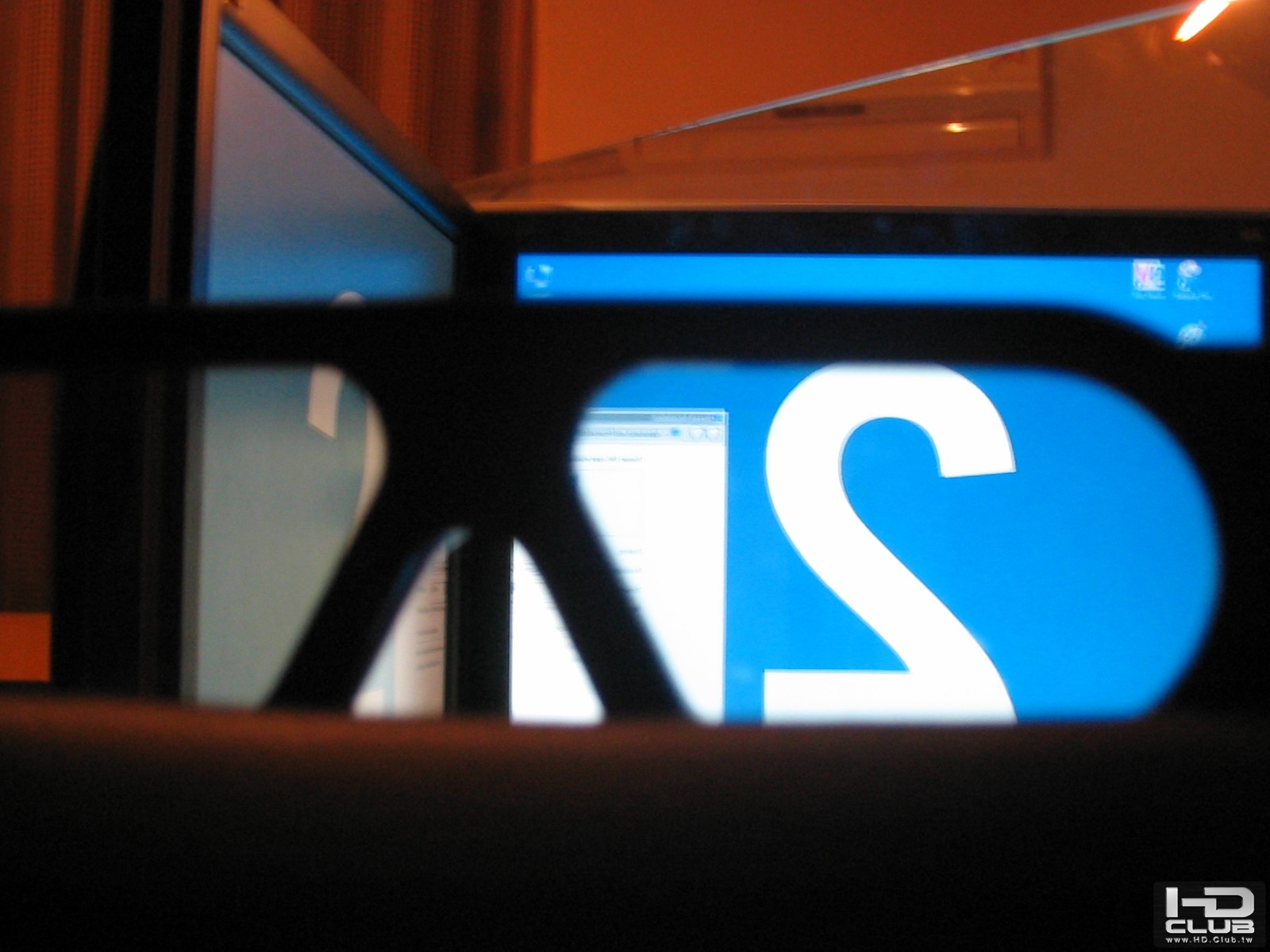

右眼只能看到螢幕2的反射


可以成功分離兩個螢幕的畫面就成功了 只要設定螢幕雙輸出 其中一個螢幕左右翻轉(在播放軟體設定)

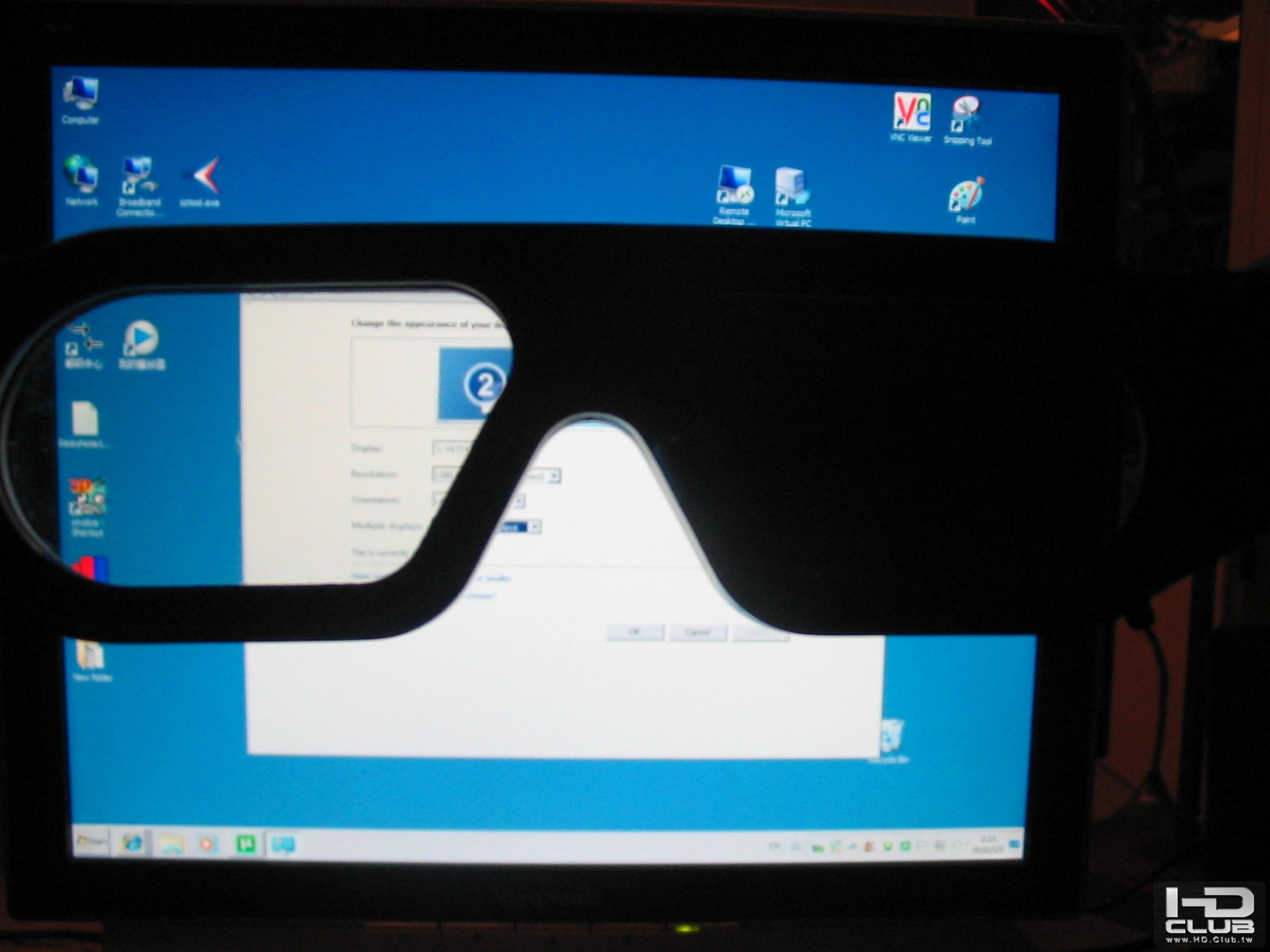

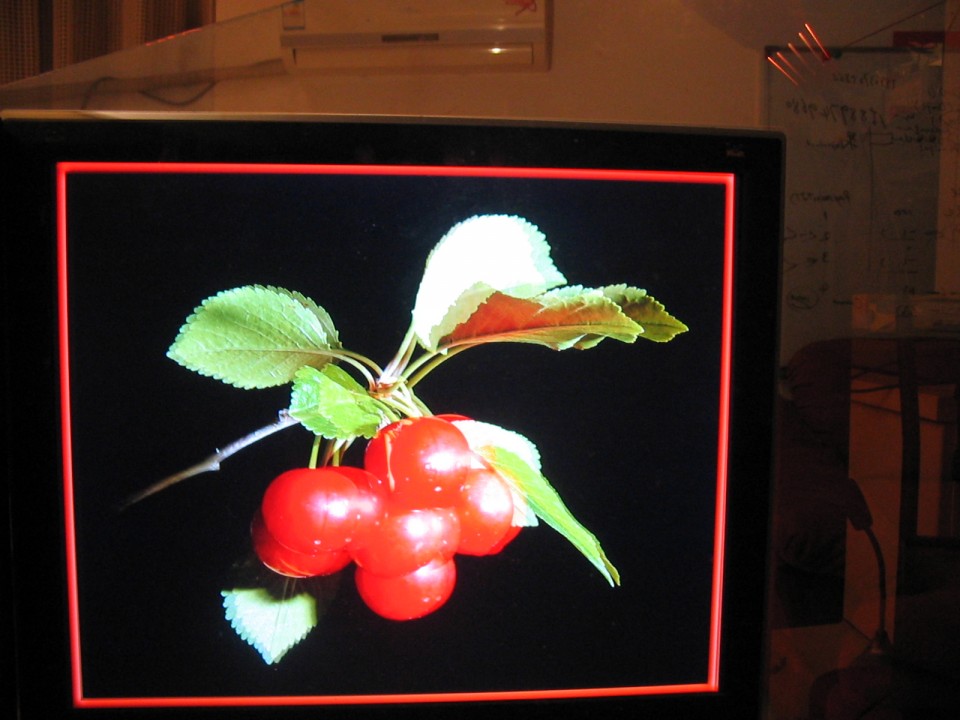

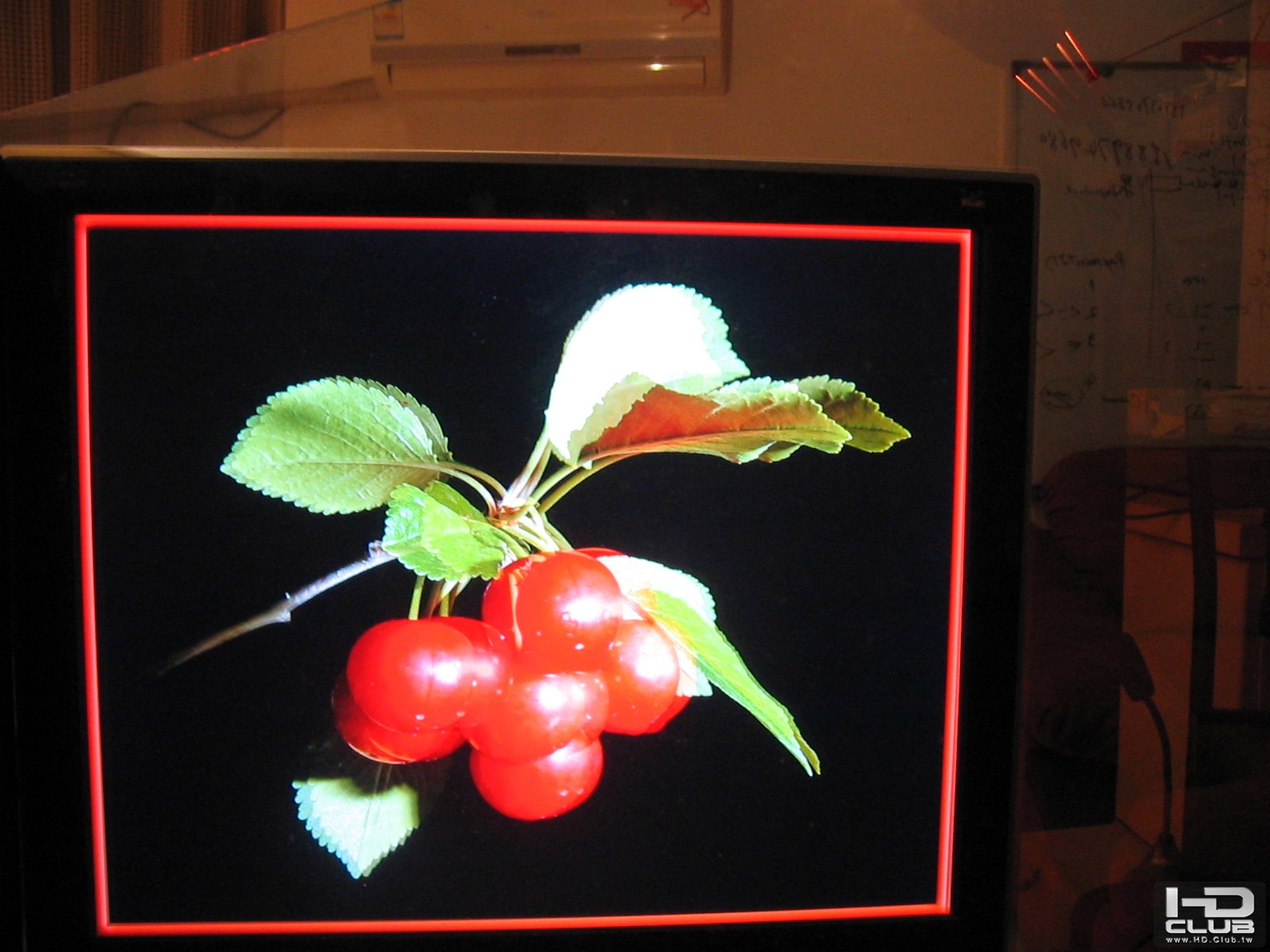

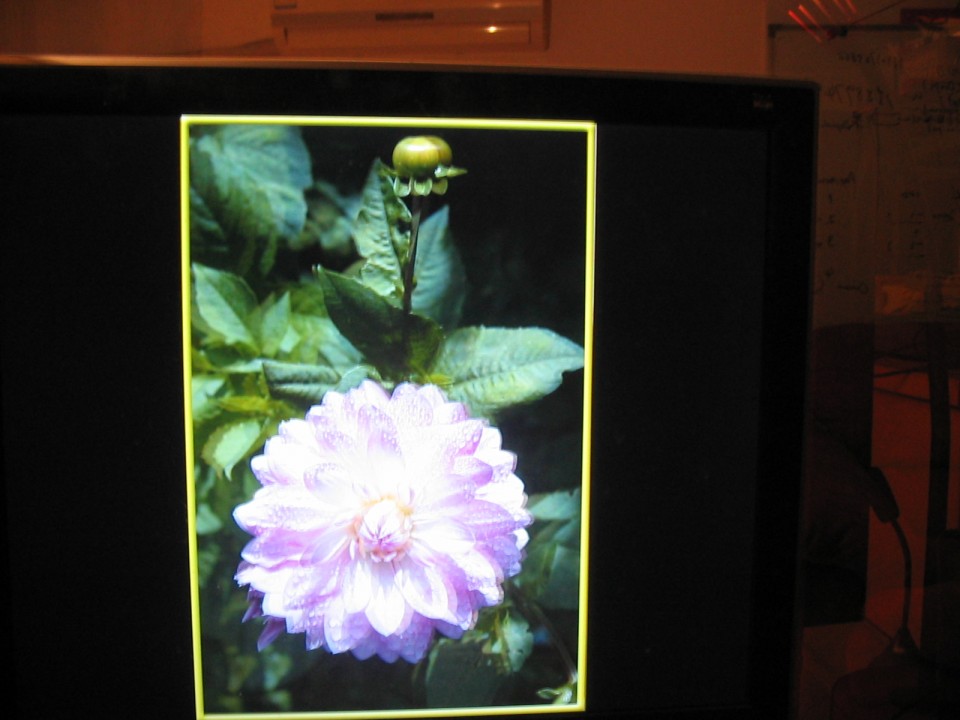

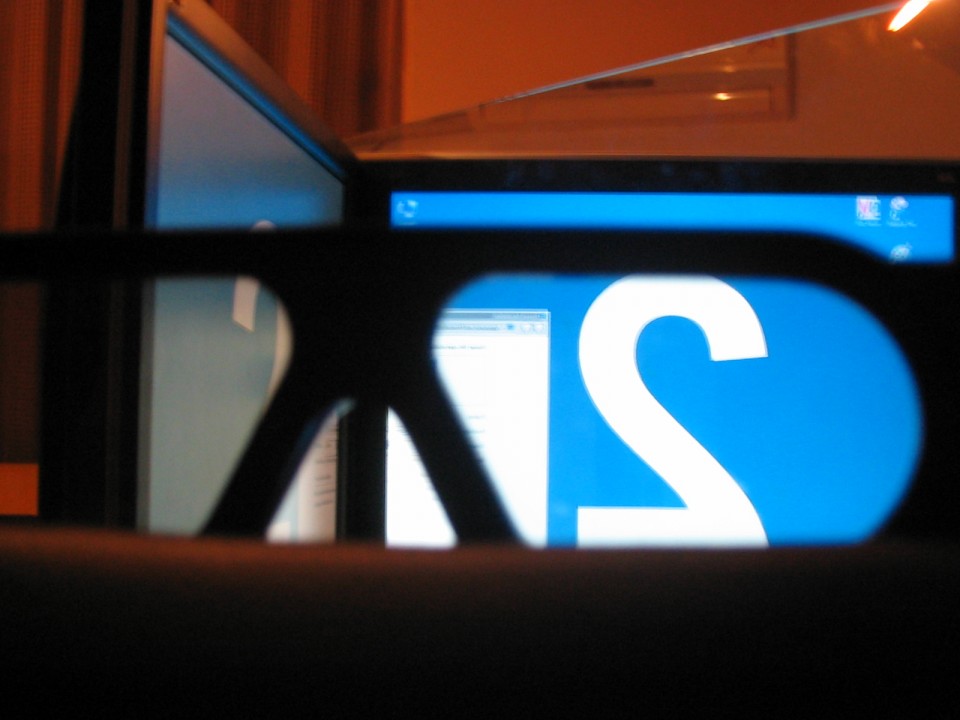

下面是別人做好後偏光的圖片

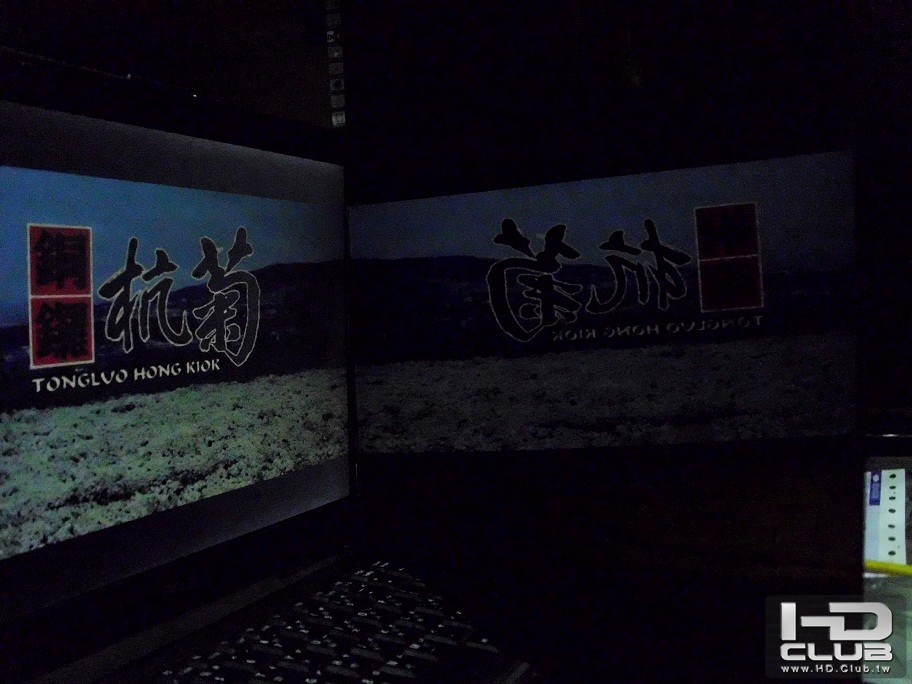

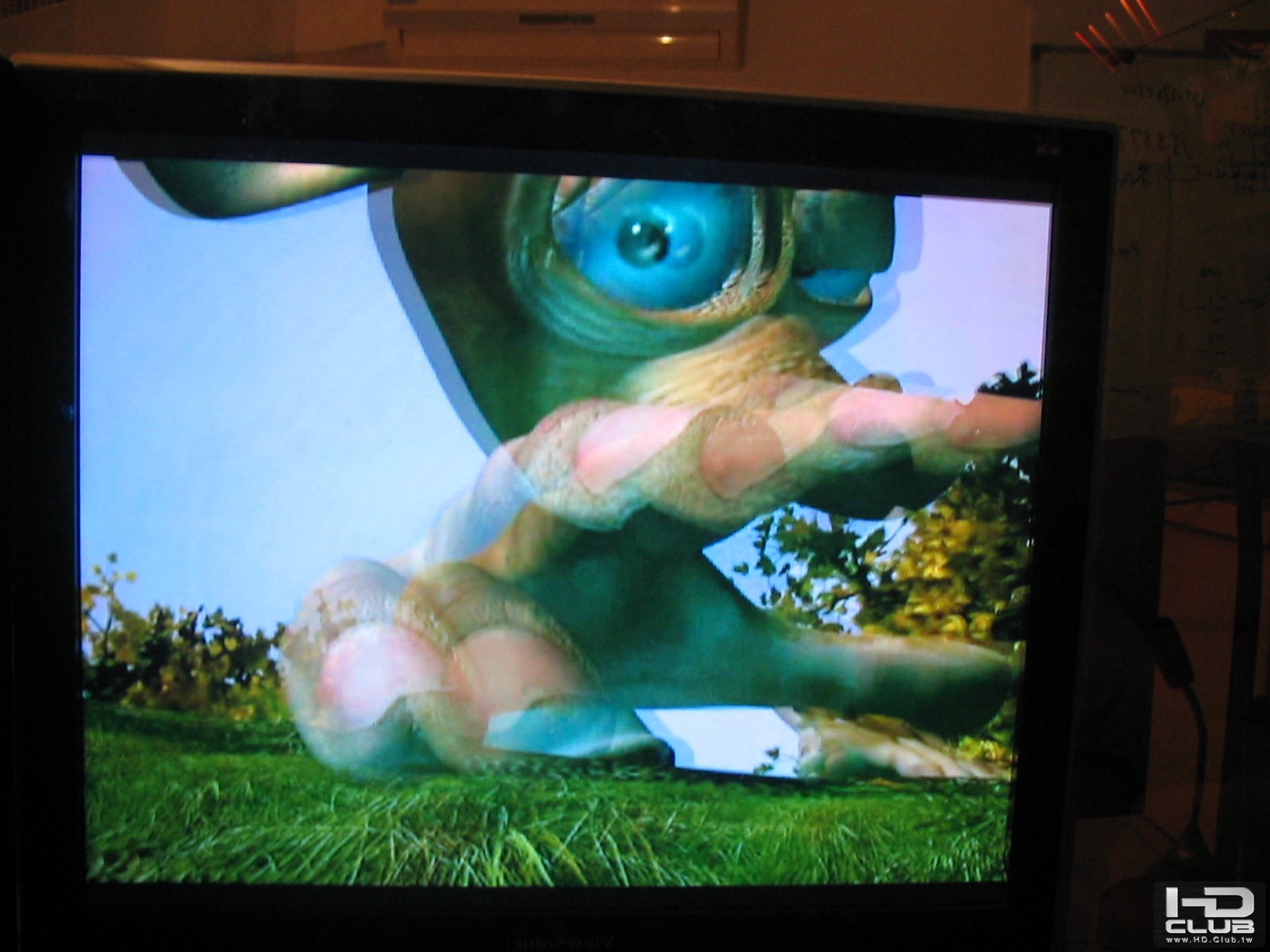

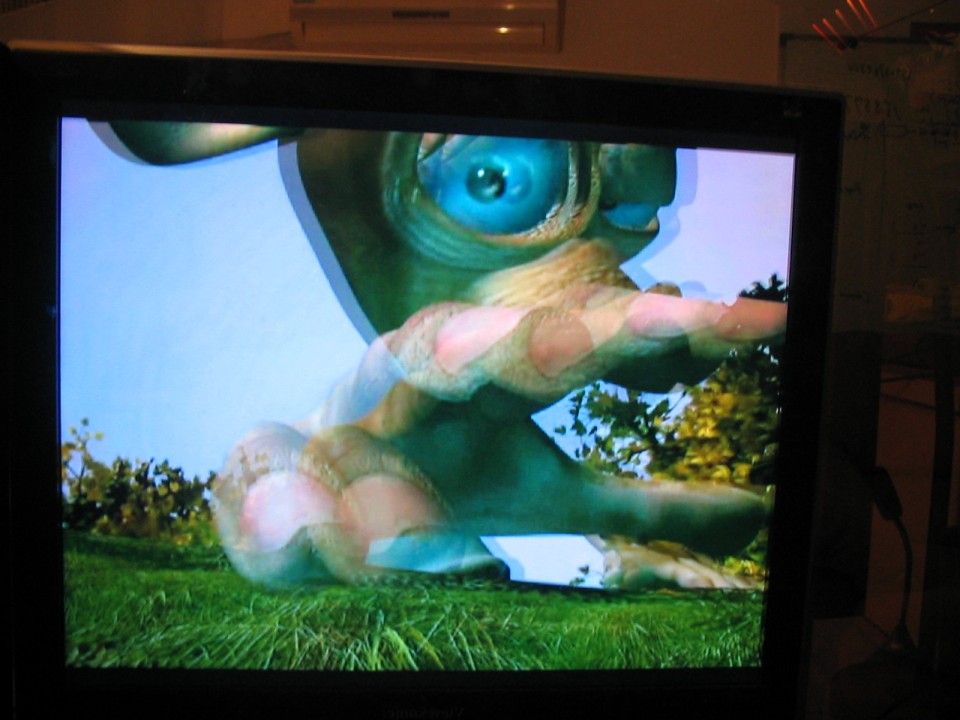

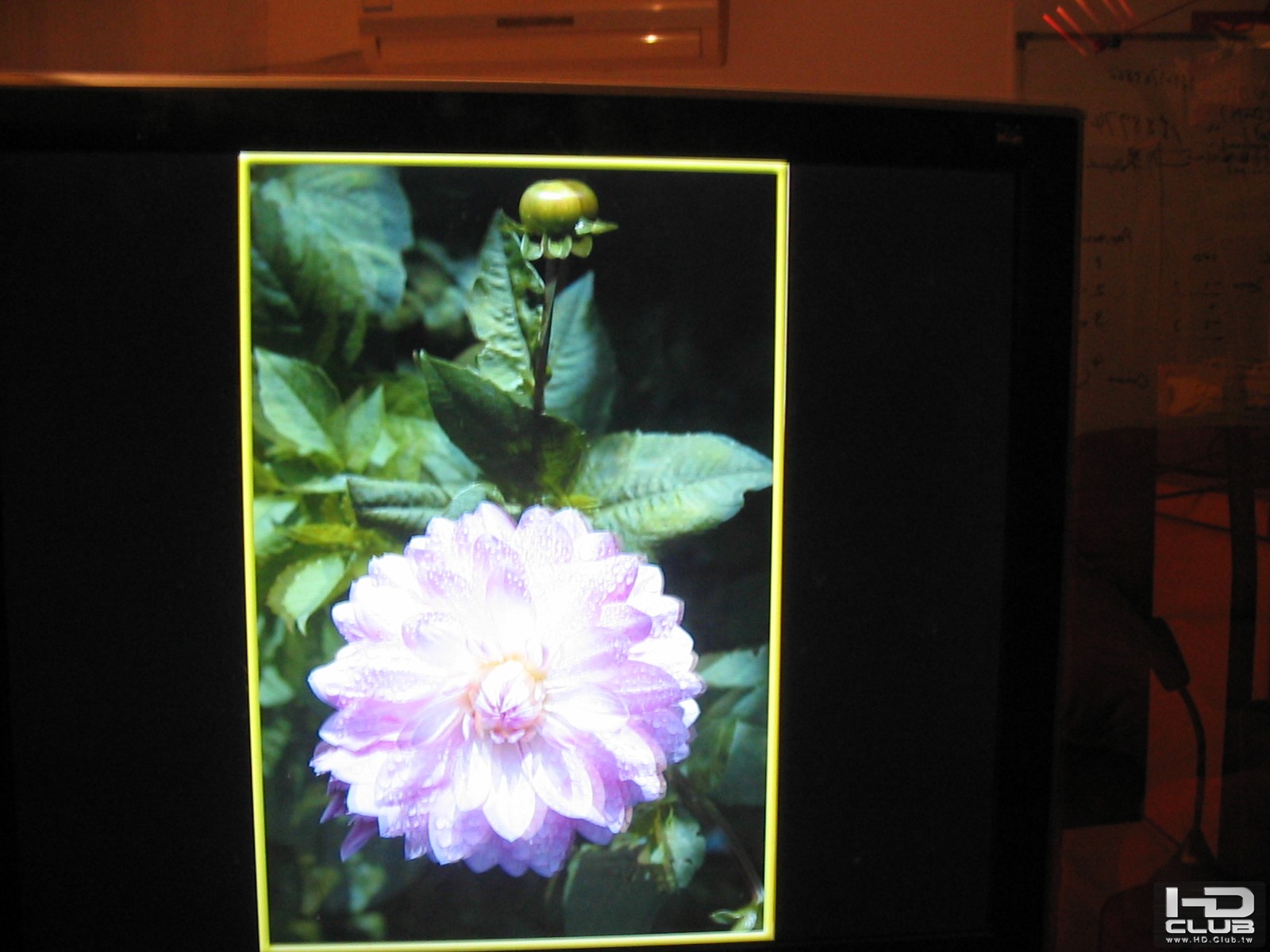

影片播放


反射的板子 有網友建議用鍍膜玻璃 據說效果比較好
螢幕則有網友說只能用TN面板的 因為廣角面板的偏光通過鏡面反射後 不會發生90 °偏轉 (未證實)

我還沒實際測試..還在找兩個大小一樣的螢幕  如果有網兄有測試成功或遇到問題 歡迎回報^_^

asa00322

播放的軟體呢?
一個要播放左畫面，一個要右畫面，然後在不同螢幕輸出
還有玻璃的取得也是一個問題?
這樣建置的成本，眼鏡的成本很低(科博館一堆免費的)。

z30897

回覆 2# asa00322

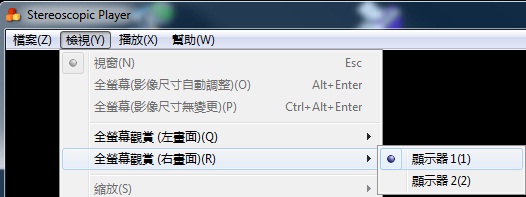

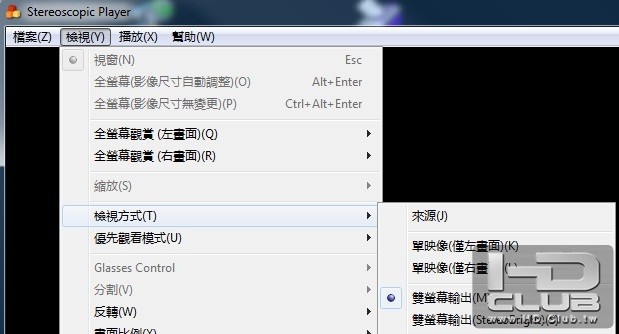

播放軟體用一般的Stereoscopic Player就可以了 下面是網友測試時的設定

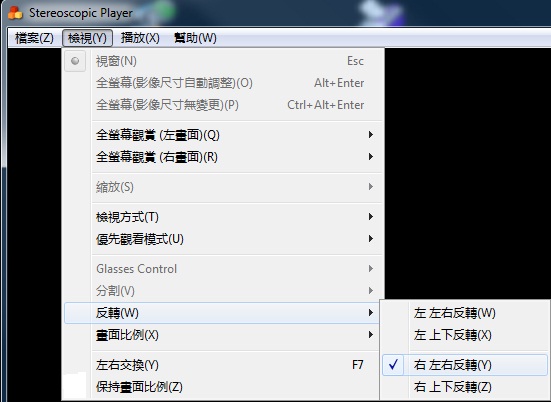

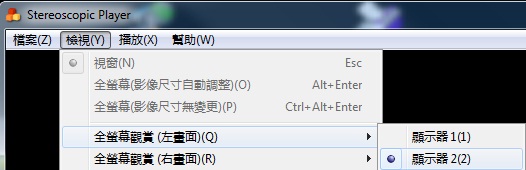

因為螢幕2的畫面需要反轉 還要這個設定


不過顯卡要能雙輸出(能接兩個螢幕) 播放不lag應該就可以了
鍍膜玻璃的取得則有點困難 不過圖片內的那塊玻璃只是灰色的6mm玻璃 應該一般的玻璃也可以 只是可能效果會比鍍膜玻璃的差

asa00322

玻璃的取得是一個很大的難題，要兼顧透射的影像反射的影像，
不然這樣建置真的很方便。

z30897

我家有壓克力比較多 不然就是要用壓克力試試看 是能反射 不過不知道效果如何

west

所使用的HALF MIRRIR就是所謂的半透鏡。

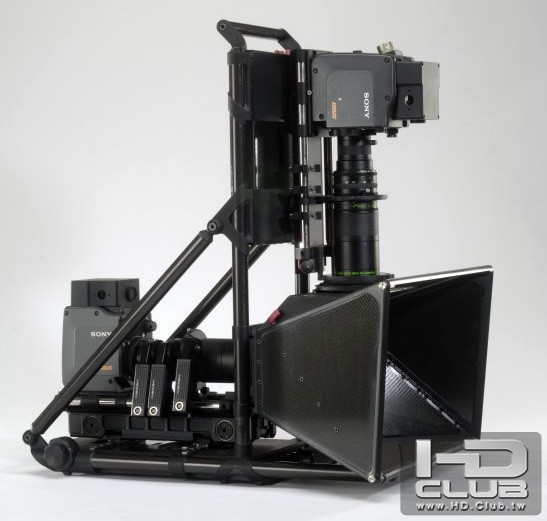

這種玻璃在拍攝3D影片時所使用的rig也用的到。

如果在台灣可以找到便宜又好用的半透鏡來組成這樣的雙螢幕3D，這樣效果應該會很讚!!

z30897

應該是上面那第一種方式 才需要半透鏡(half-mirror) 第二種的雙螢幕3D 效果最好的應該是用鍍膜玻璃 或者是半透光 半反射的玻璃
不過鍍膜玻璃也不好找..

kkbug5106

鍍膜玻璃去找舊的ohp投影機，裡面有一塊鍍膜玻璃可以用，舊的投影片投影機應該沒啥人要用了，找一些二手舊貨商應該找的到。

z30897

回覆 8# kkbug5106
該鍍膜玻璃的大小是? 如果大小不夠也沒辦法..

可以找鍍膜玻璃或者"半透半反"的灰色玻璃

oit2b

突然想到~鍍膜玻璃 也許可以用汽車隔熱紙貼在玻璃上來代替~

z30897

剛剛隨便的測試  後面的19"螢幕是借來的 PS:相機不好 傷眼請見諒..

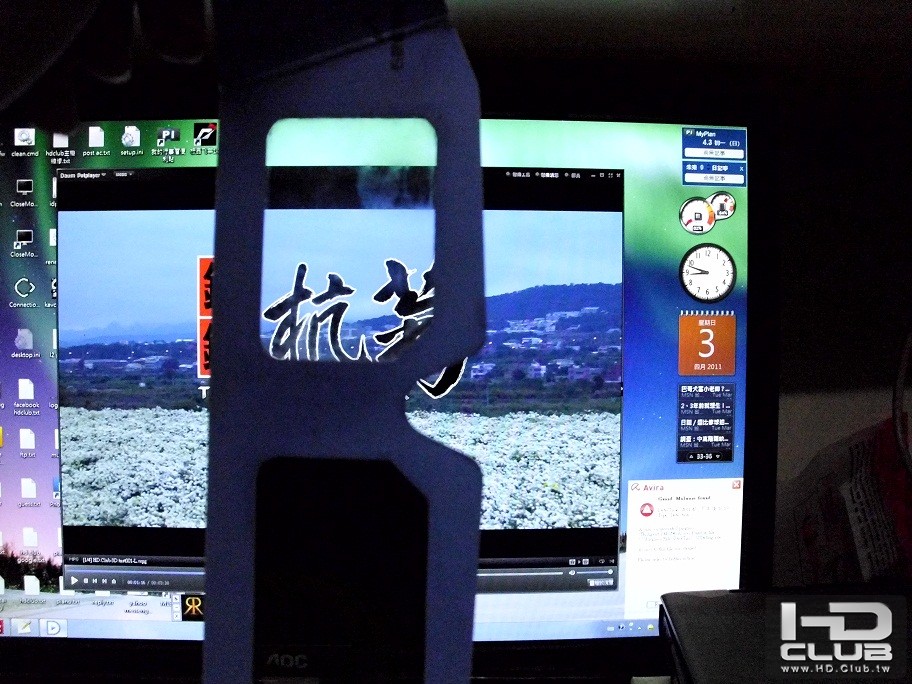

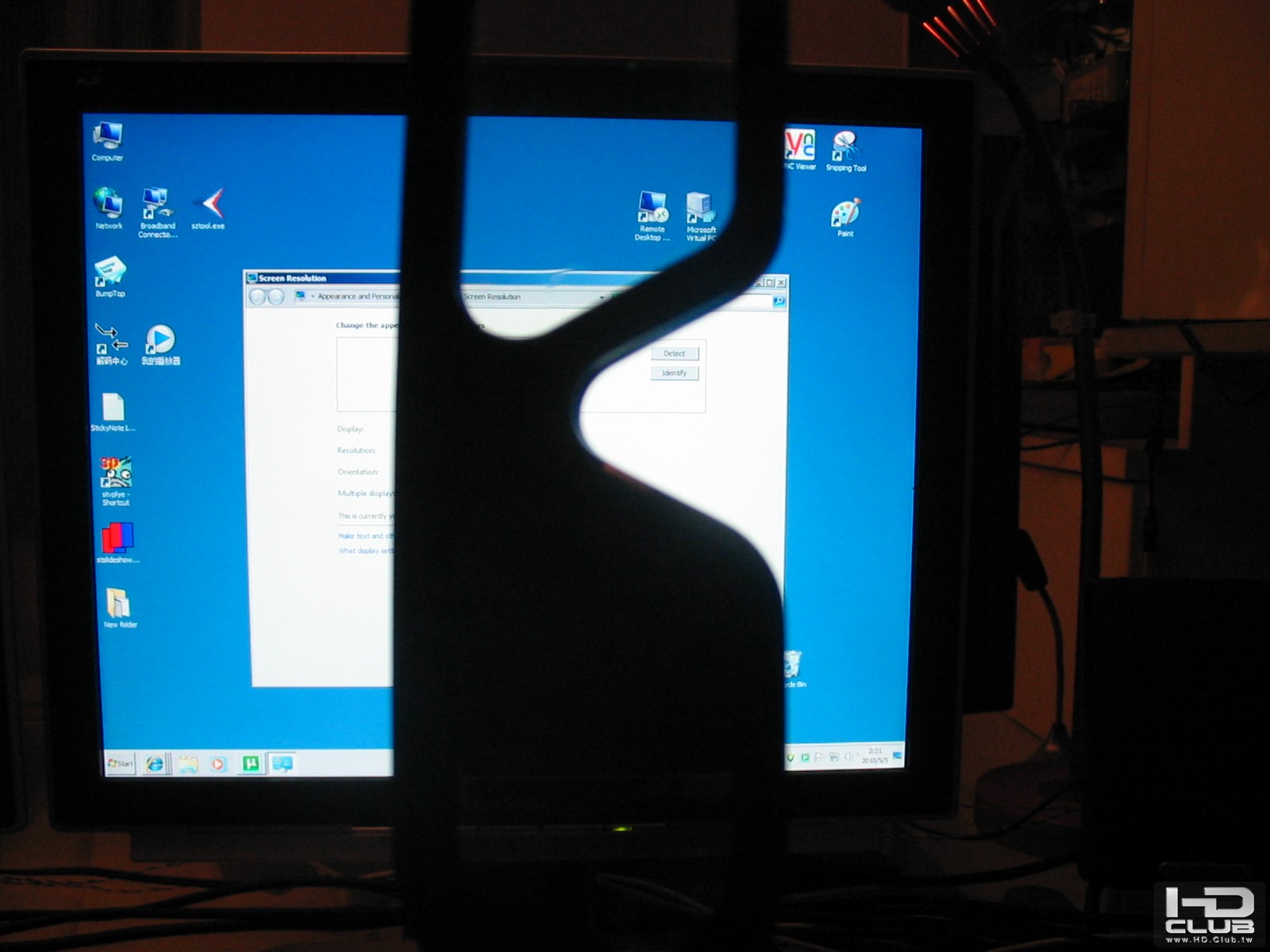

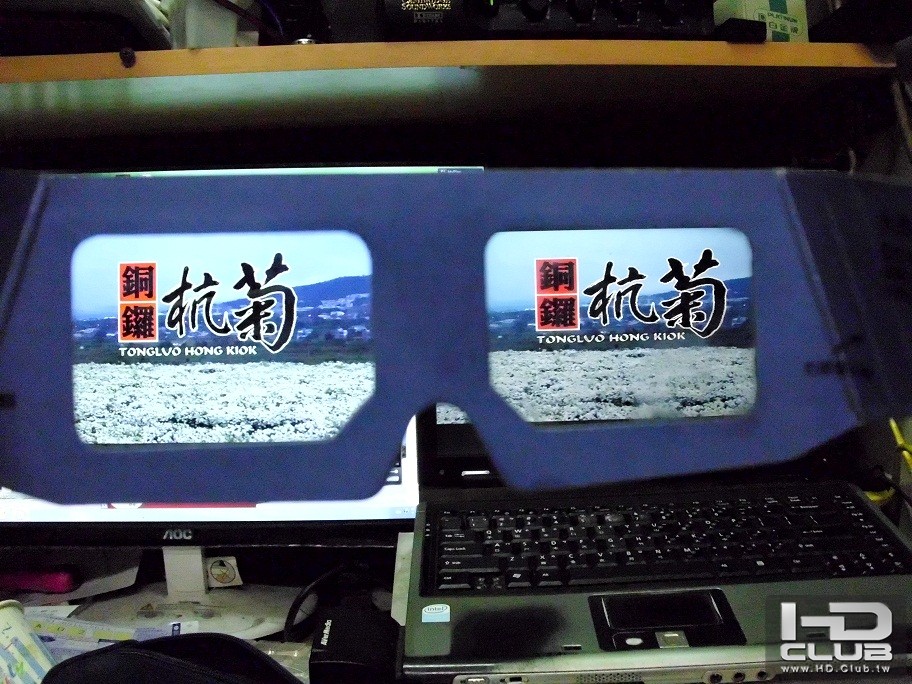

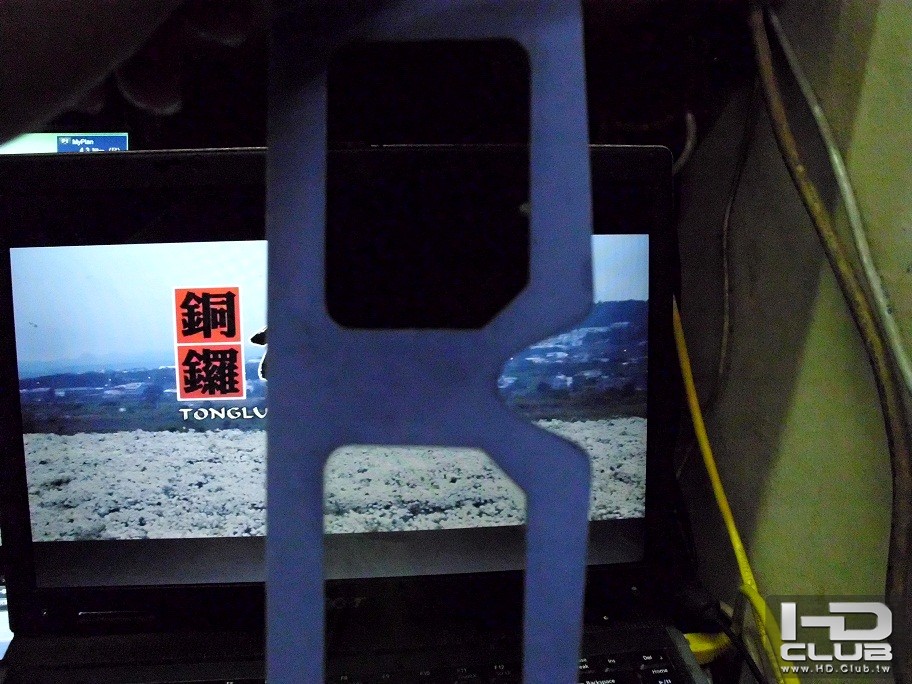

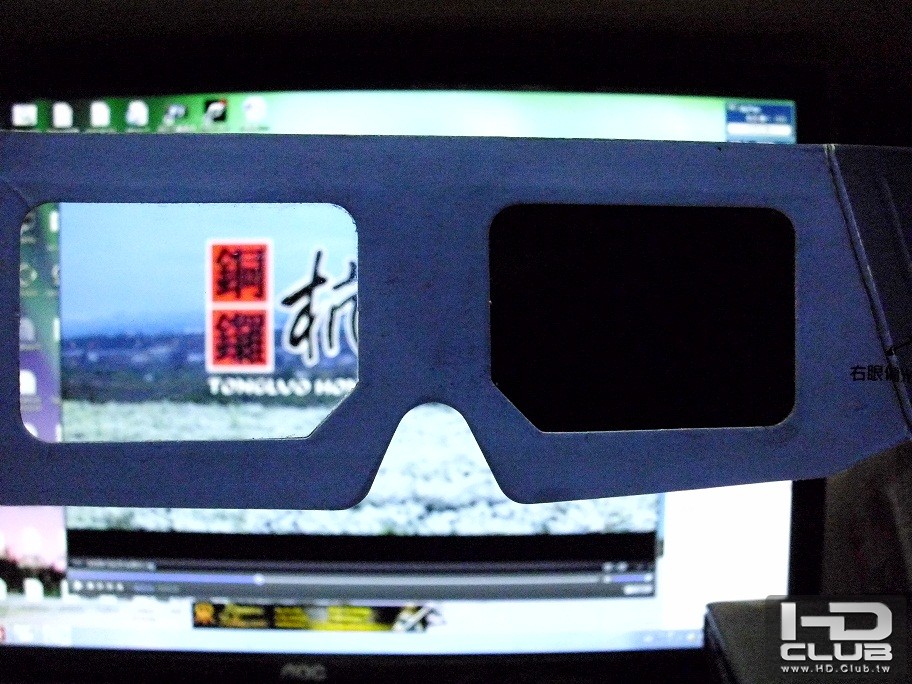

正常螢幕用偏光眼鏡看 左眼正常 右眼要轉90度才可以看到

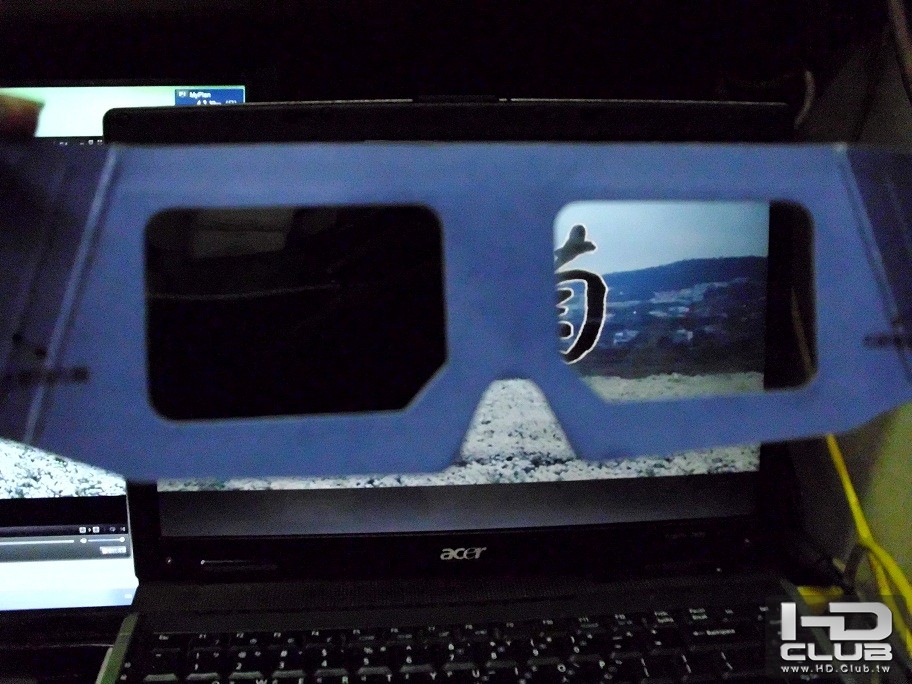

家裡的筆電 這就比較奇怪 正常角度 右眼正常 左眼要轉90度才可以看到..





正常如果經過板子反射 兩個螢幕的東西應該是重疊的 不過因為這台筆電螢幕跟一般螢幕是相反的 所以沒辦法做3D測試 只能像這樣測試 就是兩眼可以分別看到兩個螢幕 (當然這樣沒有3D效果 只是確定可以透過偏光鏡來過濾兩個螢幕的畫面)



另外 我用我家裡常用的壓克力來做反光測試 效果還不錯
只有反射的畫面

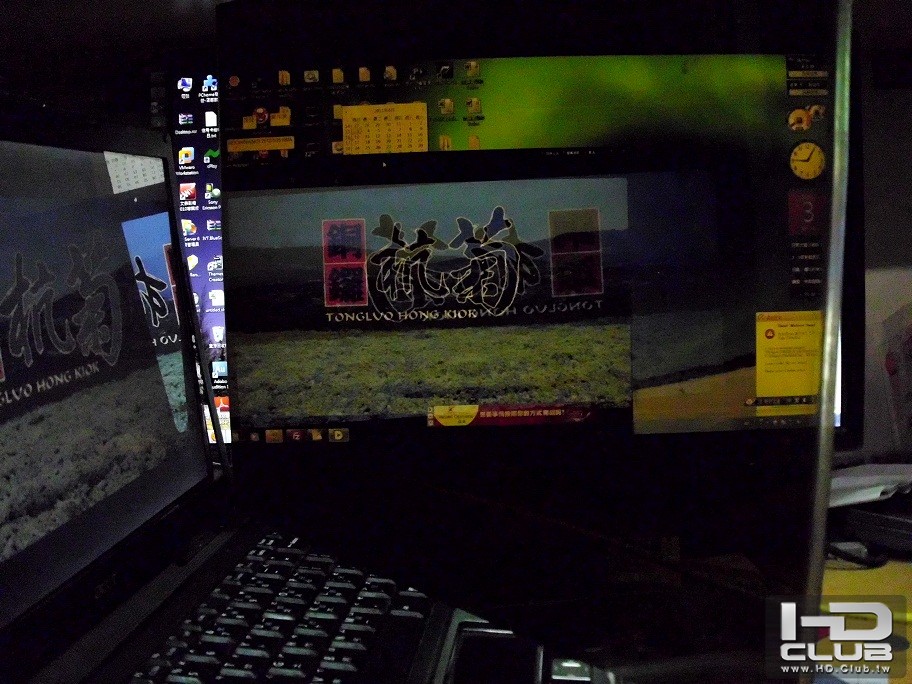

加上後面的螢幕 (後面螢幕的亮度較高 有點蓋過去了)


目測的反射比相機拍出來的要好很多!! 應該用壓克力是可以的 可能要找顏色比較淡的 比較不會影響到
這次測試只差在我測試的這台NB的螢幕是相反的 否則就可以實際測試了(當然螢幕大小 設定不相同會造成3D效果的差異)

z30897

鍍膜玻璃 有找到 不過量要比較大才行 量小的我還要去找看看..先用深色壓克力來取代

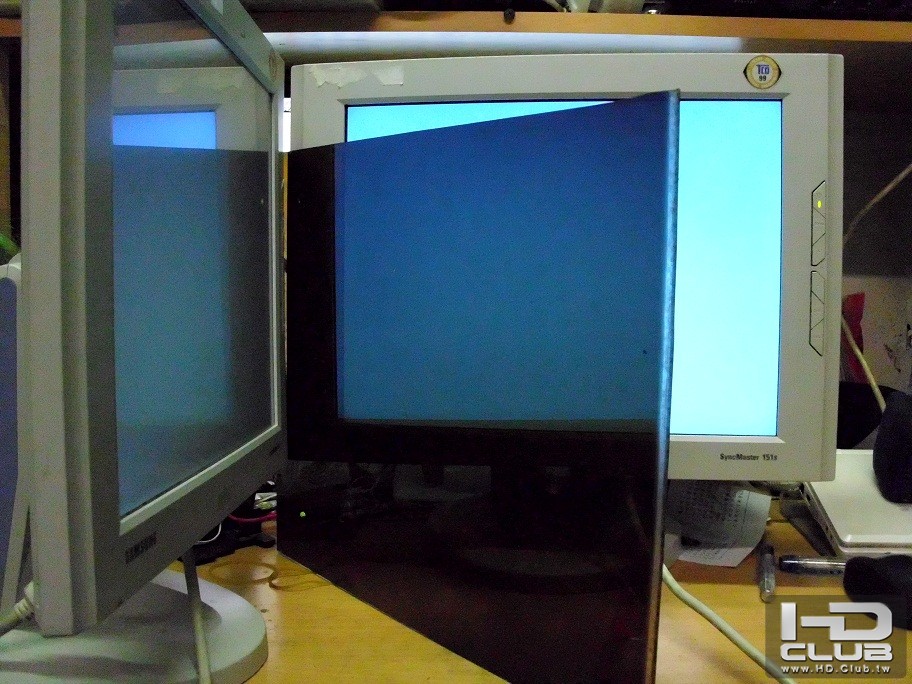

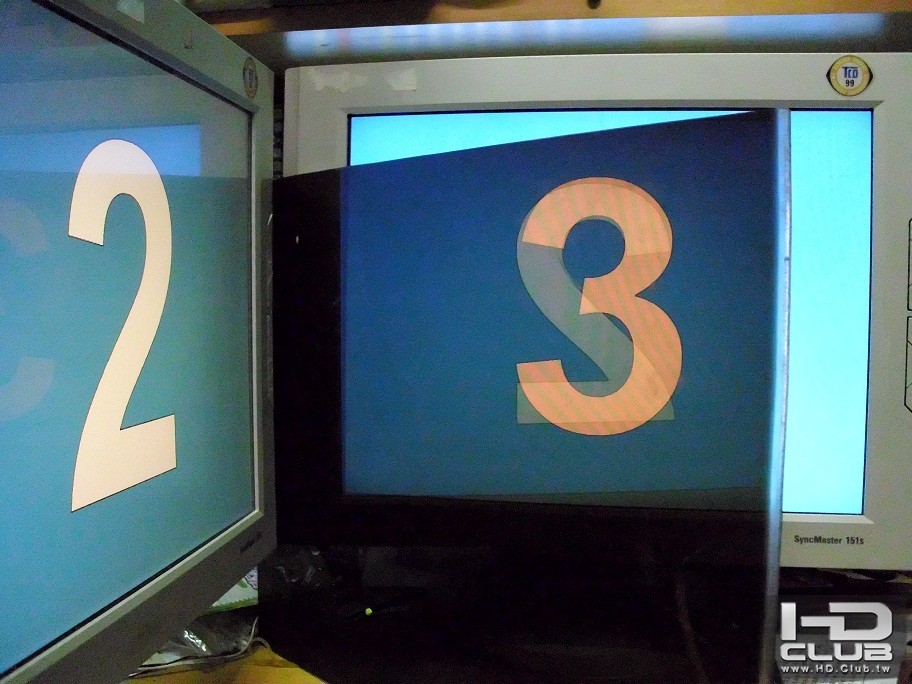

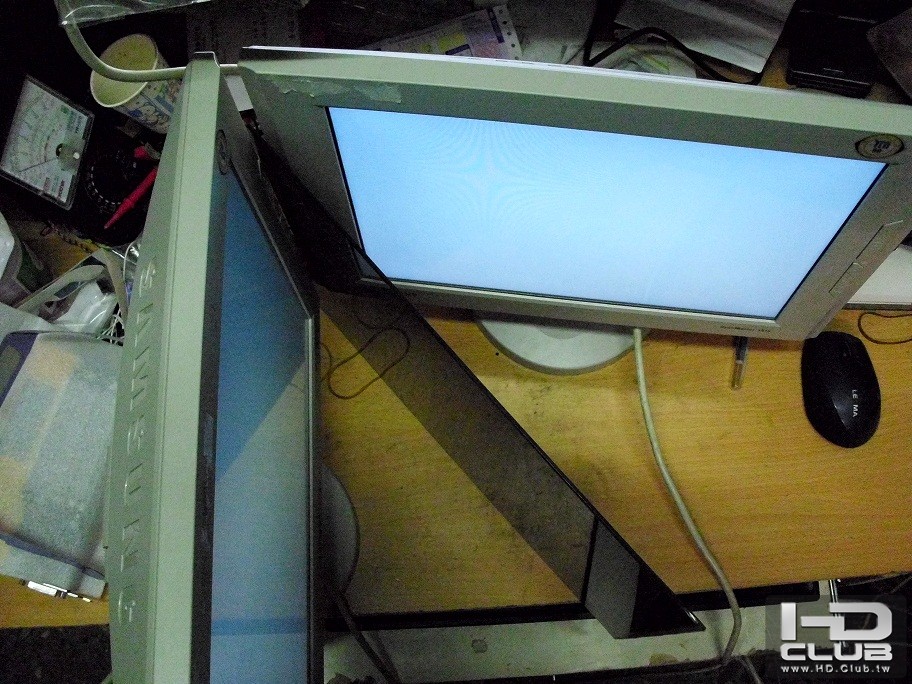

兩台螢幕垂直放 板子放45 °

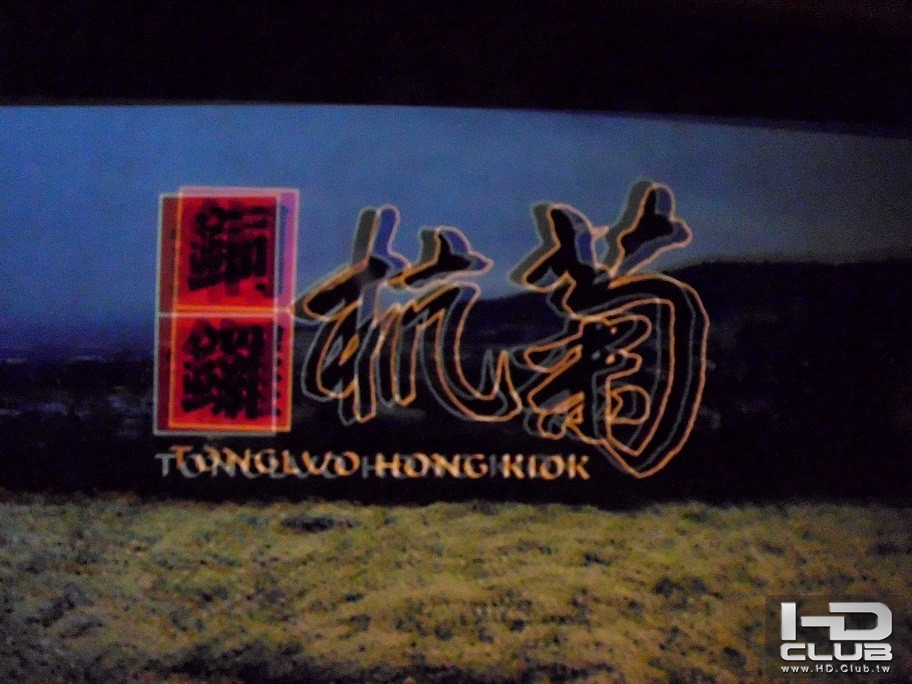

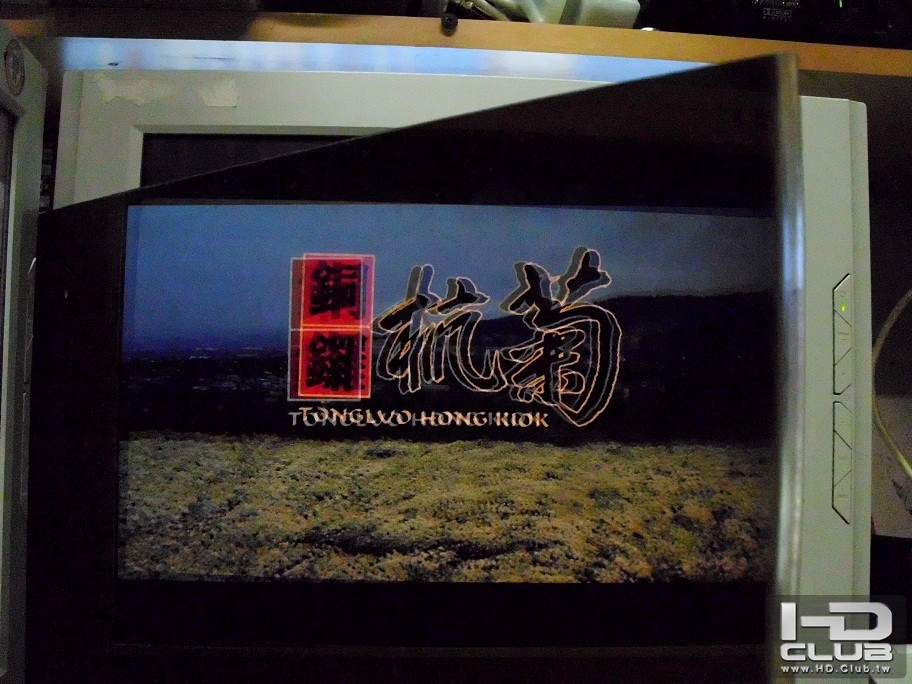

透過板子看 影像已經重疊了(圖片沒拍好)


影片播放拍攝




實際效果跟Sony的3D電視差不多!! 有可能更好 只要有兩個大小相同的螢幕+鍍膜玻璃(半反射玻璃)就可以了

west

終於成功了嗎??

z30897

對..目前只是因為使用深色的壓克力來取代玻璃(還沒找到零售的) 所以畫面的顏色有點偏 不過效果不變

danielhung

的確是高手才能這樣做,不過看久了3D影片,我的第一項要求就是
要大畫面才過癮,所以都是用投影機在看,asus那台螢幕就變成小朋友
玩楓之谷用!
