Justin Huang

我當天的調整也是用了儀器
因為我沒有火眼金睛,也不相信人眼的精確度(您相信海飛茲每次演奏的巴哈夏康舞曲都花一樣的時間,有一樣的詮釋嗎?)
設定2與設定3的RGB原廠值都已經歸零(但實際上比例不同,所以設定2的色溫比設定3高)
我是根據設定3的色溫最接近6500K的狀態下再去調整RGB的比例,使它更接近6500K

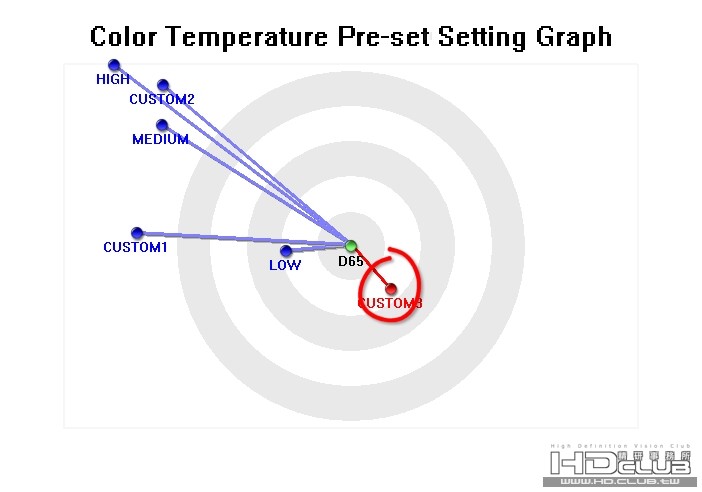

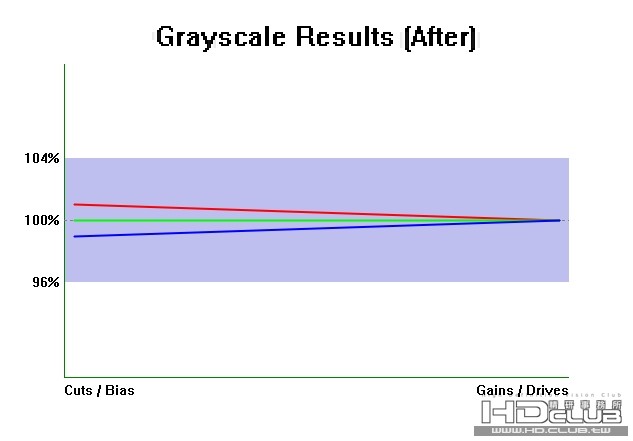

附圖看到的就是原廠預設值以及調整過後的RGB比例(暗部誤差1%)
您喜歡的定製2色溫約為8000K,色彩變得較亮眼,但紅色與黃色的飽和度會比較差
定製3的6500K看藍色或青綠色就沒那麼搶眼(ICE Age2的冰山與藍天可證),但實際上冰山的顏色並不像天空這麼深
老實說,我也喜歡定製2,因為它"假"得很漂亮~我是說"真的"很漂亮!*-
真善美,美的東西大家都喜歡,真的東西則不見得
但這是老外訂的標準,也是業界公認的標準
我還是認為:追求0~100 IRE等色溫的意義可能會更適合東方人

Giu

各位網兄：

不好意思，因小弟最近公務繁忙，一直沒空把VW60的量測報告寫完。今天趁空勉強將報告整理了一下，請看下面的連結：

http://web.mac.com/josephchen196 ... 60測試報告.html

裡面有一些量測數據希望對各位用家在調整時有所參考。因為是在人家的店裡量的，項目不是非常完整、敘述也不是很多，以後再慢慢改進。也請各位網兄多多指教。

[ 本帖最後由 Giu 於 2007-11-20 22:33 編輯 ]

Giu

恭喜jyc3兄新機入手，這些照片是用中片幅機背拍的嗎？

west

建議 Giu 兄,可以把整篇,開個主題貼到這來!

Giu

West的建議，把整篇貼過來：

Sony VPL-VW60 Measurement Report - by Giu

Sony於九月初正式發表了VW50的後繼機種-VPL-VW60。如同VW50一樣，VW60採用了三片的0.61” 的SXRD顯示面板。

外型上，VW60和VW50長得是一模一樣，外觀塗裝則變成了深鐵灰色的組合，在機身前面及上面加印了Sony的BRAVIA商標。

因為VW60面市已有一小段時間了，許多朋友應該也在不同的場合或店家看過，甚至於早已將VW60請入家中了，所以本次的測試報告會較注重實際量測的數據及性能改善上的印證。

VW60跟VW50在外觀上差異雖說不大，但實際上，從前端的顯示晶片到後端的影像處理迴路皆與VW50有所不同，亦造就了性能上的差異。

VW60的顯示晶片雖然與VW50同為0.61”的SXRD，不同的地方在於Sony於VW60上採用了新版的SXRD設計，據稱改善了顯示晶片的反射效率及對比度，經由動態光圈達成的全亮/全暗對比亦有大幅的進步。在一般的調整項目中亦加入了三色顯示晶片的匯聚調整功能，其他的新功能如：支援外置Anamorphic鏡頭的影像變焦模式(Anamorphic Zoom)及120Hz的面板驅動，皆讓VW60的性能及功能更符合市場的潮流及需求。


先談談設置和安裝：
投影機是代理商剛交到經銷商的全新機器，因小弟的器材尚未到位，在此先感謝新竹的今韻音響提供場地及器材。現場的器材如下：

銀幕：
Stewart VideoMatte (4:3, 100 英呎，增益：1.8)

訊源：
Marantz 9600 DVD Player
Sony PS3

連接線：
VDH HDMI


對用家來講，開箱後的最大驚喜不外就是新設計的遙控器了！新的遙控器共有31個按鍵，較舊版多了7個。主要的控制及調整功能皆可直接由遙控器控制，對喜歡自己動手調整的用家來說方便不少。

VW60在鏡頭相關設置時，鏡頭可做電動的對焦、變焦縮放，垂直的移動，設置上非常方便，控制及動作亦非常的順暢。對焦時，不知是否鏡頭素質較VW50有所提昇、或是新版SXRD晶片的改善所致，靠近銀幕一看，感覺VW60所呈現的晶格較VW50為清楚，對焦時更容易確認。

Alignment的功能，據說有1/10條線的精度，實際調整時VW60會打出自己的pattern，而pattern卻是兩條線寬，實際調整時可調的範圍亦為兩條線，在實際調整時最好以其他pattern來回切換輔助確認。這台測試的sample出廠時的alignment不錯，我僅在紅色的水平方向調了＋1，整個畫面並無明顯的某個顏色跑出來。

調整及測試：
調整前先對原廠的色溫及Gamma進行測定，結果如下：

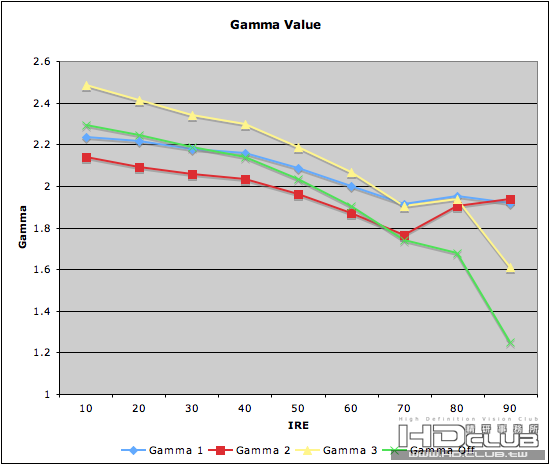

Gamma:
平均Gamma值於Gamma 1, Gamma 2, Gamma 3及Gamma Off分別為2.07, 1.97, 2.13及1.94。各位可能會發現，這個Gamma的走勢越往亮階，Gamma值越低。這是因為在測試時，我用了背景是黑色的Window pattern、且Auto Iris設於1時所測到的值。因為pattern的背景為黑色，VW60偵測到整體較黑的畫面，故啟動Iris讓黑階有較好的表現。這些曲線反應了VW60在Auto Iris啟動時，內部線路或軔體程式對Gamma採用的動態補償。我假設大部分的用家在使用VW60時皆會啟動Auto Iris的設定，故在此狀況下所測到的值會較接近實際使用的狀況。

Giu

第二篇：

全白均勻度：
VW60的全畫面白場均勻度，全畫面及中央至周邊的最大色溫差異值僅有6%，是非常好的表現。中央至周邊的最大亮度差異值在12%，亦屬很好的表現。

Giu

全白畫面均勻度：

Giu

Color Temperature:

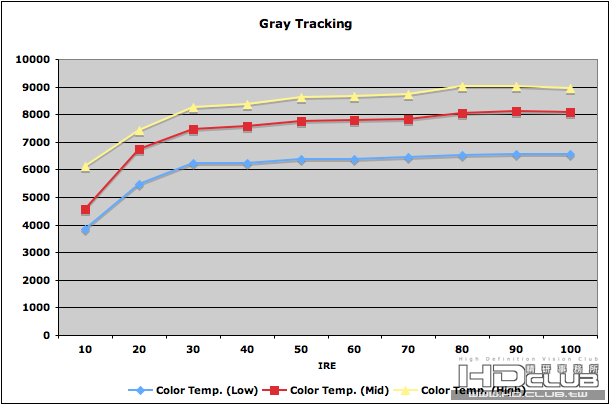

以未進行調整前，在Standard mode, Auto Iris 1的狀態下量到的原廠預設色溫值狀況如下圖所示。Color Temperature在High, Mid, 及Low時分別約為：8,500 ~ 9000, 7,500 ~ 8,000, 及6,500左右。

Giu

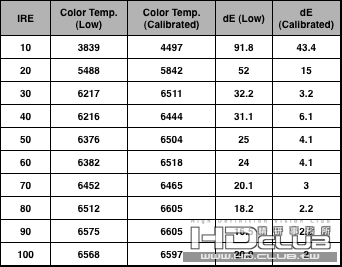

原廠的設定值中，以Cinema中Color Temperature Low的設定最接近D65，故以Custom 3為基準，在Gamma 3、及Auto Iris 1下進行調整，調整後，從10 IRE ~ 100 IRE的色溫及dE (x, y)如下：

Giu

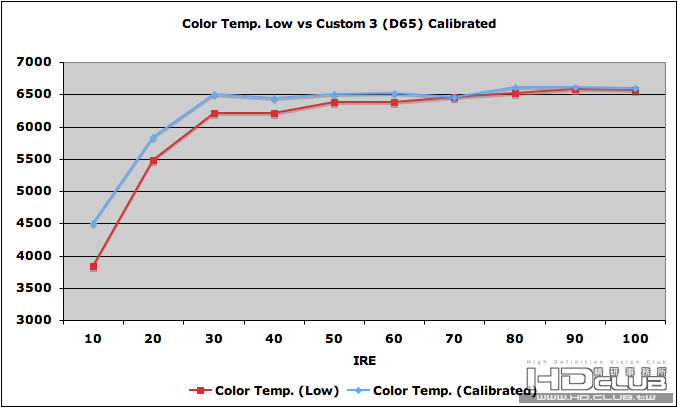

從上表看來，雖然原廠的原始色溫值已經非常準確， 我們還是需要進行調整，將色溫的偏差值降低，調整後色溫及dE的變化請見上表及下圖。

Giu

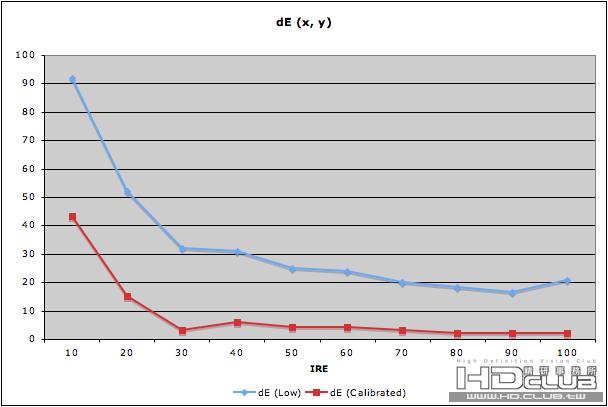

調整後，dE的變化：

Giu

亮度及對比值：
以下是量測時的設定及量測值

Cinema Mode
Gamma: Gamma 3
Color Temperature: Custom 3 (D65 Calibrated)

亮度：

Giu

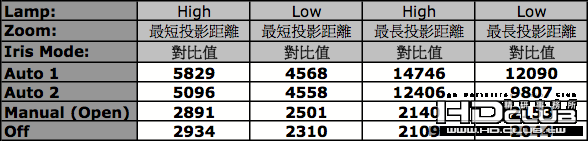

對比值：

Giu

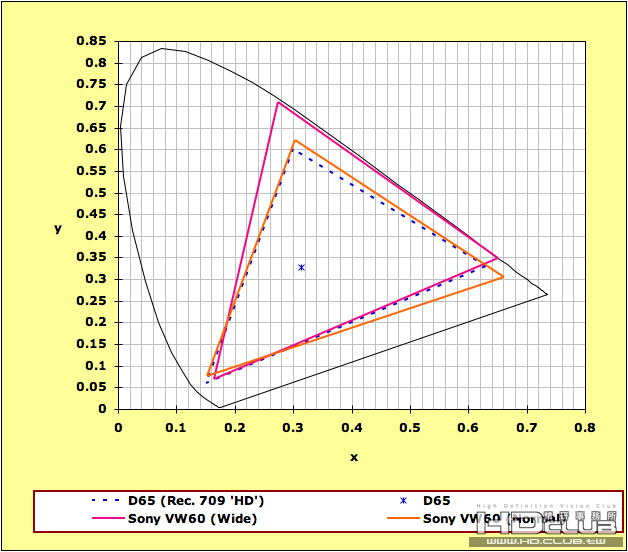

色域：
以HDMI連接時、輸入1080p測試訊號，在不同的色域模式下進行量測。在Color Space為Wide的模式下，VW60的色座標並沒有和SMPTE訂定的HD色座標搭配，在Wide模式下綠色會產生嚴重的過飽和、紅色亦會產生色偏，連帶的影響黃色、藍綠色及紫紅色的準確性。相反的，在Normal的Color Space設定下，顏色的正確度較接近SMPTE為HD制定的標準。

Giu

影像處裡：
De-interlacing:
從DVD經HDMI輸出480i訊號，以HQV的DVD進行測試，在Jaggies測試及美國國旗的測試中皆有很好的表現，甚至比售價7、8萬元的DVD還好。以1080i的訊號輸入時，表現則稍微較480i時遜色，但仍表現仍屬上乘。（註：1080i的訊號是由DVD Player upscale輸出，與實際的HQV 1080i的訊號不一樣。）

Scaling:
VW60的scaling會對480訊號在邊緣產生2~3條線的edge，影像處理中亦加入很多的edge enhancement。1080p的訊號能100% pixel-to-pixel顯示。

Noise reduction:
VW60內建的去雜訊線路似乎對HQV中的幾種雜訊訊號沒有起太大的作用。

畫面感覺：
沒有詳細對比，只能靠印象。對比、黑階感覺皆有進步，實際觀賞時呈現出非常銳利卻不失自然的畫面。DVD畫面扎實且乾淨、呈現出較好的HD感。

畫面感覺：
沒有詳細對比，只能靠印象。對比、黑階感覺皆有進步，實際觀賞時呈現出非常銳利卻不失自然的畫面。DVD畫面扎實且乾淨、呈現出較好的HD感。

Asson

經過幾番風雨, VW60 + PS3+ Pioneer LX70 上線與完整看完第一部終極警探4.0 DVD,感想是 VW60 雖好但是不至於
讓我有驚艷的感覺,這跟之前看慣三槍機或是我沒調教好VW60 不知有無關係?因為本身眼睛不好,對色彩不敏銳(赤綠
色弱)所以目前只用標準模式觀賞, 其他模式反而感覺色彩飽和度較差....眼睛不好啦.

至於聲音那真是提昇不少,只有爽字可形容.....

Giu

Asson兄的組合已是影、音皆為“Full HD“的組合，針對影像的部份，VW60一定需要對色溫進行調整。原廠的色溫選項中的Custom 3對應的“低“色溫約在6500左右，若再進行細調，相信可以得到令人滿意的影像。即使只用HiVi CAST亦可針對個人的狀況及偏好進行調整，應該都會比標準設定好。

cabin

Giu兄回台灣囉
VW60的量測報告真是詳細啊,辛苦了

Asson

原帖由 Giu 於 2007-11-27 22:00 發表
Asson兄的組合已是影、音皆為“Full HD“的組合，針對影像的部份，VW60一定需要對色溫進行調整。原廠的色溫選項中的Custom 3對應的“低“色溫約在6500左右，若再進行細調，相信可以得到令人滿意的影像。即使只用HiVi CAST亦 ...

謝謝 Giu 兄建議,目前機器已經架好多日但是手上的 BD /HD 都跟"庫存" DVD 重複,所以就沒積極去
玩弄 VW60,看VW60 再天花板"英鴉"感覺好奇怪....等工作跟新房安置好後再來好好研究研究~~~

jyc3

原帖由 Giu 於 2007-11-21 13:16 發表
恭喜jyc3兄新機入手，這些照片是用中片幅機背拍的嗎？

多謝Giu兄,這幾張的確是用Leaf Aptus機背拍的.
只是經驗不足,感覺拍起來還比不上其他網友用DC拍的效果,很慚愧~~~~:">
