2011 德國柏林IFA消費性電子展上播放HD.Club 3D Show Reel

steve162134

此次代表公司(承遠科技)參加為期6天的柏林IFA消費性電子展，本公司展覽的重點為偏光式3D投影系統及多台投影機之拼接系統。

為了國外公播權的問題，特地請西楓大提供HD Club 3D Show Reel影片在展覽會場播放(感謝西楓站長無料情義相挺)，將其精彩內容與國際朋友分享，獲得相當好評，有很多國外友人想伸手去抓魚。其實3D仍然視此次展覽的主題之一，偏光式及子動式3D系統仍然是大家爭論的重點之一，類似iMAX 3D電影院之雙投影機之3D系統，只有在承遠的攤位看得到，在歐洲已有3D廣播的國家裡，此種3D系統將成為Pub夜店的標準3D系統，因其可以在入場時每人發一支低成本，可隨手丟掉的紙眼鏡。與主動式3D比起來，其亮度亦增加了一倍以上，很適合人多的公共場合使用。
除了播放內容是最重要的重點外，在此特地將此次IFA展之準備過程及經驗與各位分享。

3D投影最不容易克服的問題之一為螢幕的問題，螢幕過小將無法達到3D的效果， 至少也須有80”以上。要將螢幕託運隨身運到德國柏林，由於長度超過158公分，去程需要額外負擔美金400元，回程則需要歐元400元，合計共約台幣兩萬八千元左右，以此價錢已足可買兩個螢幕。問題是在國外人生地不熟，臨時要在當地買3D螢幕也非易事，極有可能造成無物可展的後果，那就失去了參展的意義了。因此,為了參展順利並節省成本, 就此展開了行前”土製螢幕”的探尋之路。

首先以市售銀色漆做試驗，將其噴塗在平面木板上，果然可以看到明顯的3D效果，但左右眼的影像干擾還是比標準的3D螢幕差了一些(但不太明顯)，而且若所選的塗料非平光漆，則可能會有某些區塊造成眩光的現象。若在家裡有大的平面牆壁，倒是可以DIY的方式用銀粉漆來當螢幕，仍然可當”平民化”的3D螢幕。由於展覽會場不允許在裝潢上噴漆，故無法應用在此次展覽上。因此進一步的找尋以塗有銀粉漆的布料來做實驗，此次共實驗了三種布料:

1.有銀膠的窗簾內裡布: 主要應用在雙層的遮光窗簾布上，其布質細緻，3D效果佳，但最大的問題為太薄，不能太用力拉平，若能用鬆緊帶來拉平整個布幕，其實是理想低價的銀幕之一。

2.薄外套(或雨傘)用的銀膠布: 其厚度比窗簾內裡布厚一些，但其增益值(Gain)亦較窗簾內裡低一些。其最大的好處為厚度較厚，可以用力拉，也可用熨斗燙平(溫度設在絲質刻度上)。此次展覽即帶此材料到國外參展，若能有較暗的環境，其效果仍然不錯。

3.帳篷或車罩用防水銀膠布: 此布料很厚，可用力拉，Gain值也不錯，可惜因材料太厚(類似帆布)，表面較粗，也無法用熨斗燙平，故不建議採用。
結論: 平民化的簡易型3D螢幕是可以自行製作的，布料1.5m寬1碼長為NT$90元，故只要NT$270布料加上旁邊打孔加扣眼NT$200(每孔NT$5)即可有120”16:9寬螢幕。若用噴漆，也只要幾百元(噴漆技術可能要自己先學一下)。

以下為在會場的幾張照片供大家分享。

德國Berlin 2011 IFA Logo

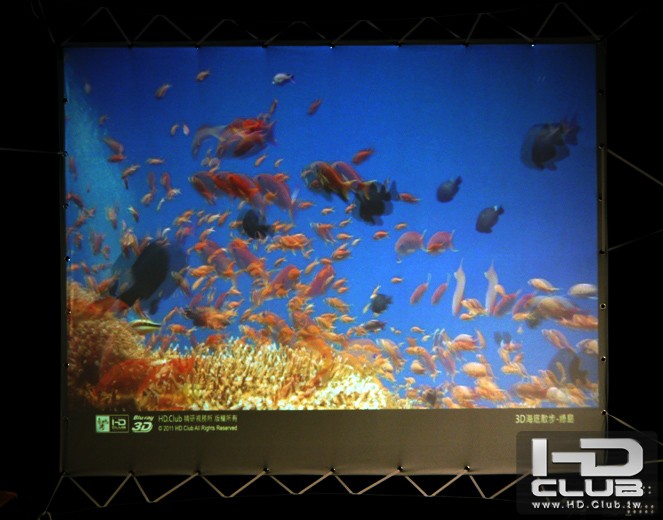

西楓大鼎力支持所提供的HD Club 3D Show Reel影片。

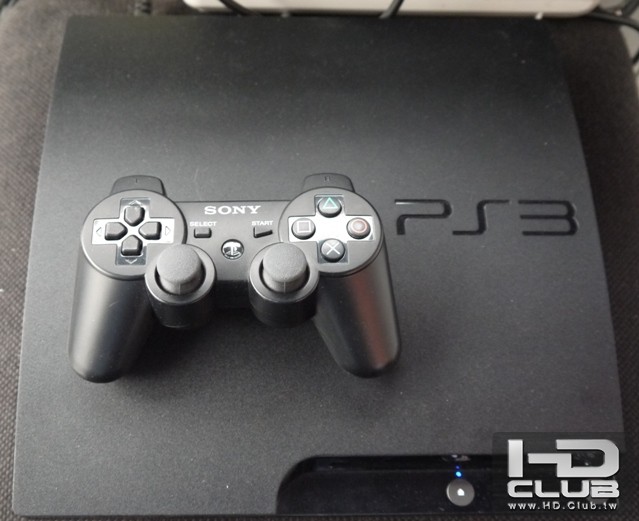

HD Club 3D Show Reel影片以Sony PS3來播放

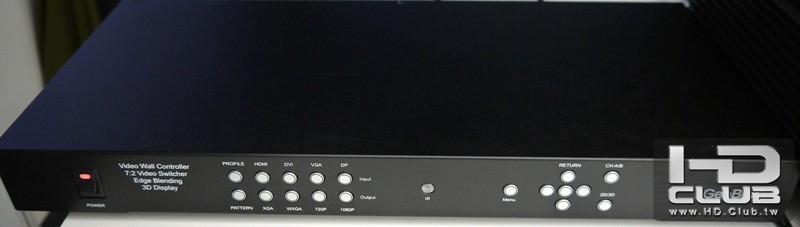

PS3的3D訊號透過承遠的GeoBox做3D解碼並將兩台投影機影像重疊在一起

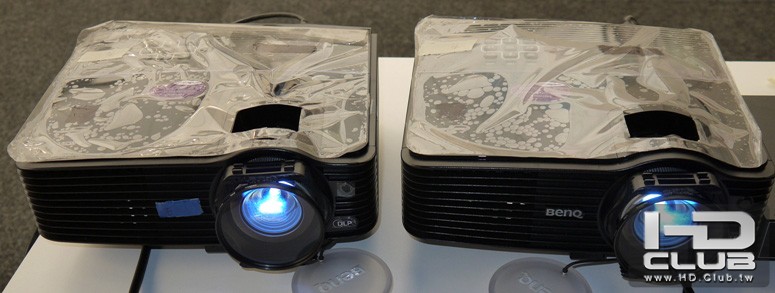

使用兩台BenQ投影機播放，在鏡頭前須加偏光鏡

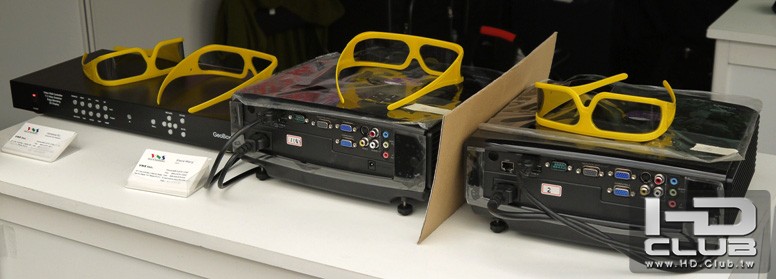

承遠3D處理器及BenQ投影機的排列方式。(投影機不須上下堆疊，可由處理器來調整影像重疊位置

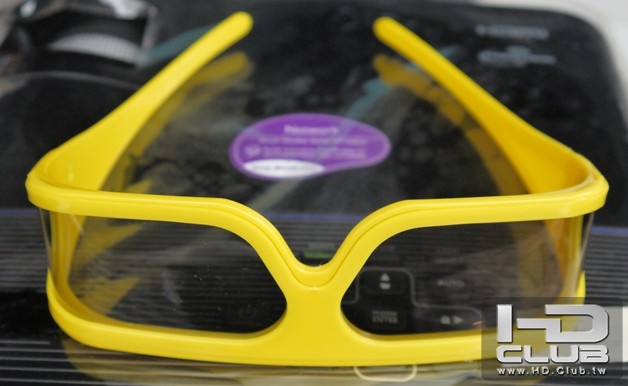

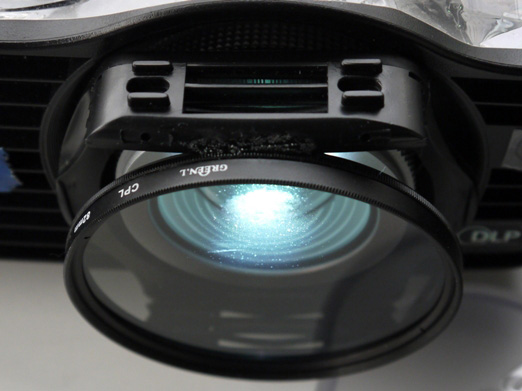

利用單眼相機最便宜的CPL濾鏡(NT$500)來當偏光鏡，並以相對應之偏光眼鏡即可有3D效果




注意:偏光鏡及偏光眼鏡有兩大類—線偏光及圓偏光，偏光鏡及眼鏡須密切配合才能有最佳之效果，以後再另行專文探討。

低成本的銀膠布質3D螢幕安裝情形:
--上下各安裝一條鐵線，並利用鬆緊帶拉緊螢幕，雖然簡單，但仍很平整。
--若螢幕有嚴重摺痕，則安裝後可用熨斗再燙平。


雖為一碼NT$90元的布料，效果仍可接受，很多人仍看得津津有味，再次感謝西楓大所提供的影片。

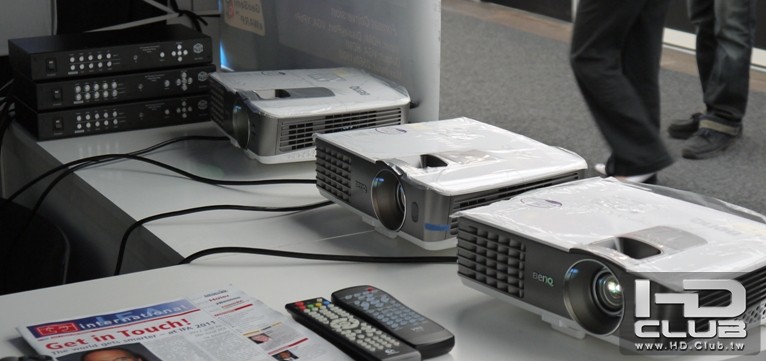

另一展示為三台投影機的融合拼接。

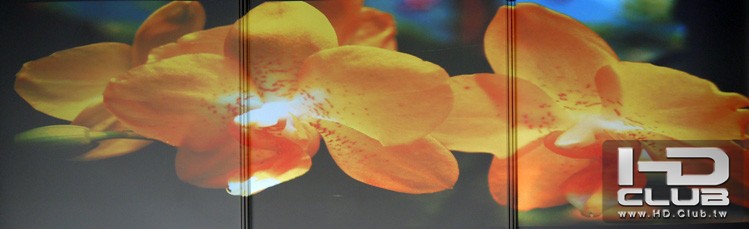

融合拼接後看不到拼接位置(因利用展覽會場隔間當螢幕，可看到兩條鋁擠型的支架，非拼接的問題)

msn004

德國那一家人  帶3D眼鏡 好像回到80年代流行的眼鏡喔   謝謝分享重要資訊~

ETK

真是很棒的構想耶.
買兩台便宜的 1080P 2D 的投影機, 加上這系統, 絕對沒有 crosstalk 的問題.
不知道調教的難度, 與價錢約在那個區間啊~

steve162134

兩台投影機之調校及設定沒有幾個步驟(含影像位置重疊及左右眼訊號設定)，3-5分鐘即可完成。價格問題可以私底下談。

雪豹

要是的还是数学圣地的话，那么美国也就不算什么了，不是吗

vinjoutw

最近對偏光3D有興趣把這篇文章挖出來！ 看來是個寶庫！  承遠科技在台灣有展示點嗎?

1111

一碼NT$90元的布料，效果仍可接受，很多人仍看得津津有味，再次感謝西楓大所提供的影片
DIY的人有褔了

vinjoutw

正想效法雙投影機在家中架設。 但是圓偏光的部分市售的 相機用 CPL 似乎只有單一方向。 如何取得兩種方向的CPL呢?
是否需要訂做呢?

potsticker

本文章最後由 potsticker 於 2012-4-23 19:42 編輯

個人理解是偏光鏡將光透過光柵變成偏極光，
差別在轉的角度上。

(好啦其實我只知道至少偏光顯微鏡是這樣

041833

偏光3D我比較甲意XDD
眼鏡輕又便宜
畫面又不會瘋狂的閃阿閃的~

cw_cheng

請問承遠科技股份有限公司是VNS嗎? 上公司網站看了一下，好像沒有GeoBox的資料耶。
這個技術沒有量產的價值嗎?
我個人倒是概念覺得還不錯。

segasaturn

請教站上大大，

這套系統一定得使用兩部相同型號的投影機才能正確操作嗎？
