[精研評測] 自家也可以這樣玩!! VNS G 501 堆疊雙投影3D系統升級測試

[複製連結]

發表於 2011-10-29 02:47:47 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳號?註冊

x
繼上次 [精研評測]另類的3D立體投影,VNS雙投影3D系統 在精研視聽室測試之後,對其偏光式雙投影的效果一直念念不忘。
誠遠科技王總經理前陣子告知,新款的兩機合一的機型已經研發成功,精研當然要搶先測試一番!!


再次說明 3D堆疊投影系統:
簡單說就是透過兩部相同的投影機,分別投射左右影像至同一個布幕(銀幕))中。
再透過偏光眼鏡,就可以輕鬆舒適的觀賞到3D立體效果!!


這次也由精研這邊準備了兩部高達4000流明的三菱工程用機FD630U來擔任投影的任務,本機的表現簡直就像是HC4000高流明版。
如果家裡需要投射到300吋的朋友們可以考慮一下嘿!!

另一個問題就是布幕了!!
由於雙投影偏光需要投射在銀幕上透過偏光眼鏡,才能達到左右眼遮蔽的效果,所以務必需要高增益反射效果好的銀幕。
為此特地請OS 亞洲總代理,香港來的Davie提供了一些布幕樣本。

接下來就看圖說明了。

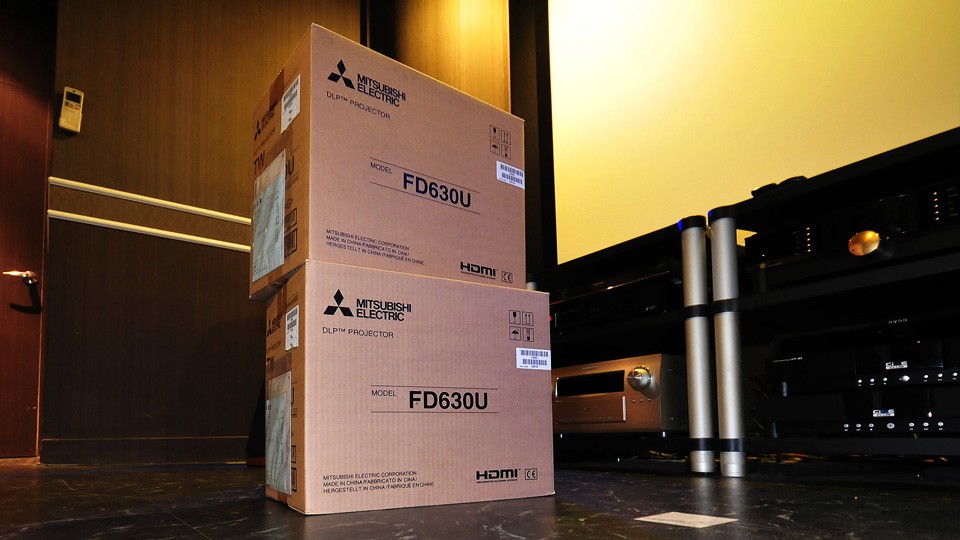

HC4000高流明版-FD630U

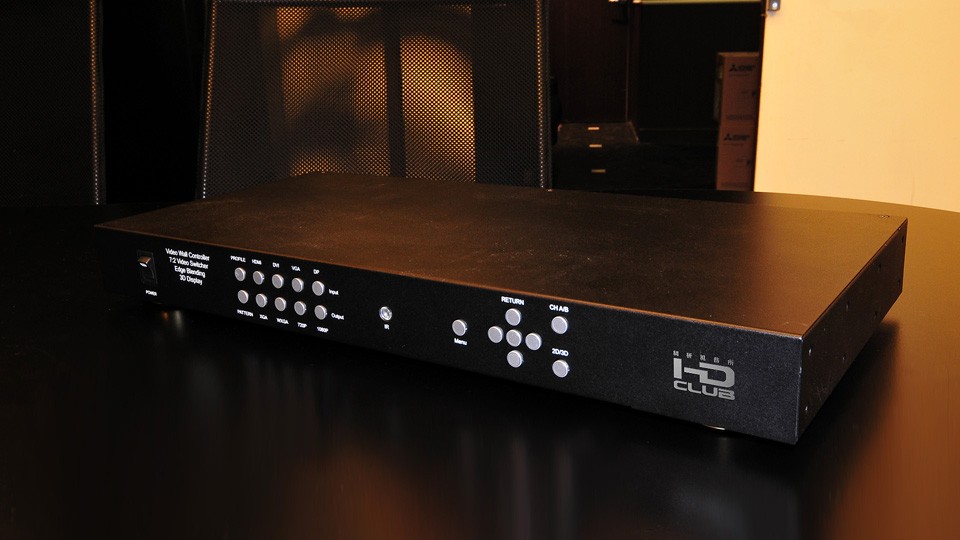

新款的處理器外觀,機器上的logo是ps出來的啦!!
因為本機是誠遠科技的未量產機,所以王總經理特別建議可以打上HD.Club的logo。

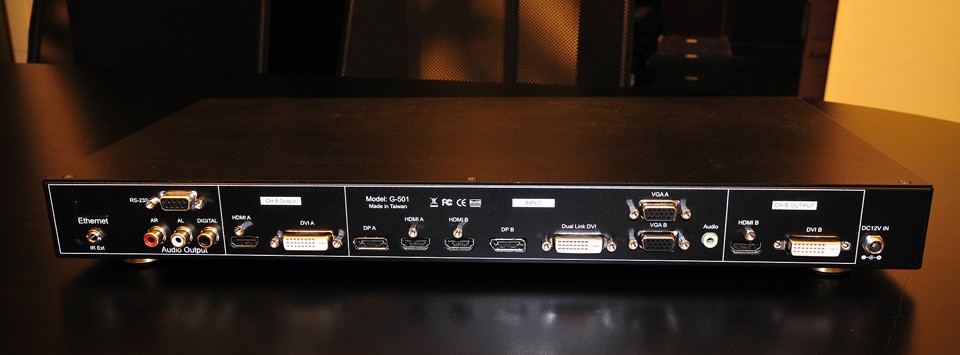

背板,將hdmi 1.4的3D立體影像分為左、右眼獨立輸出的端子群。

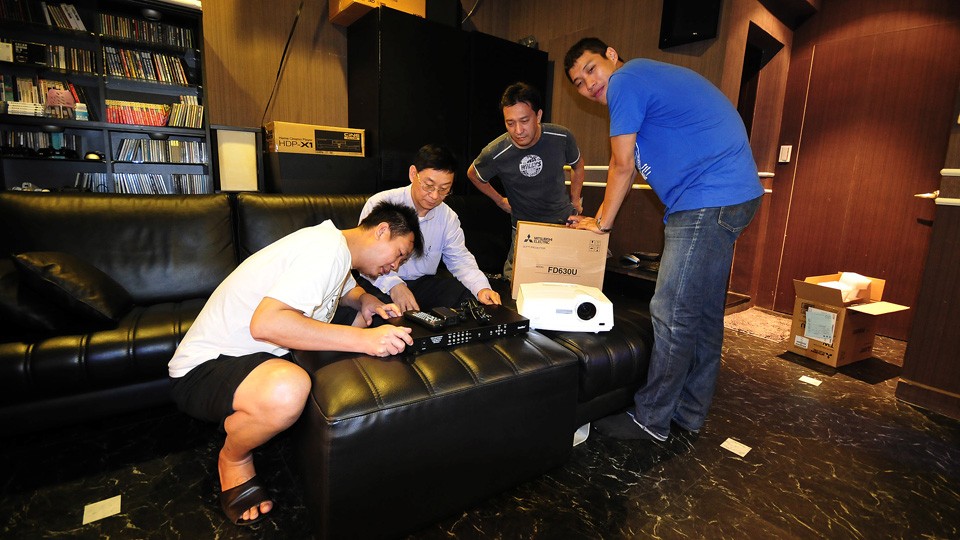

大興奮的急著組裝中。
(左起west、王總經理、sam版主、目前自由之身的紹基)

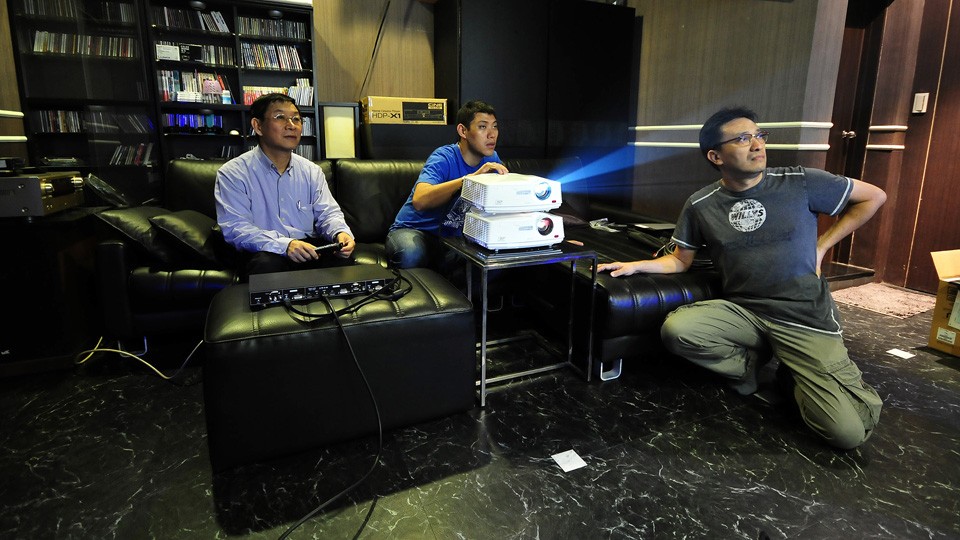

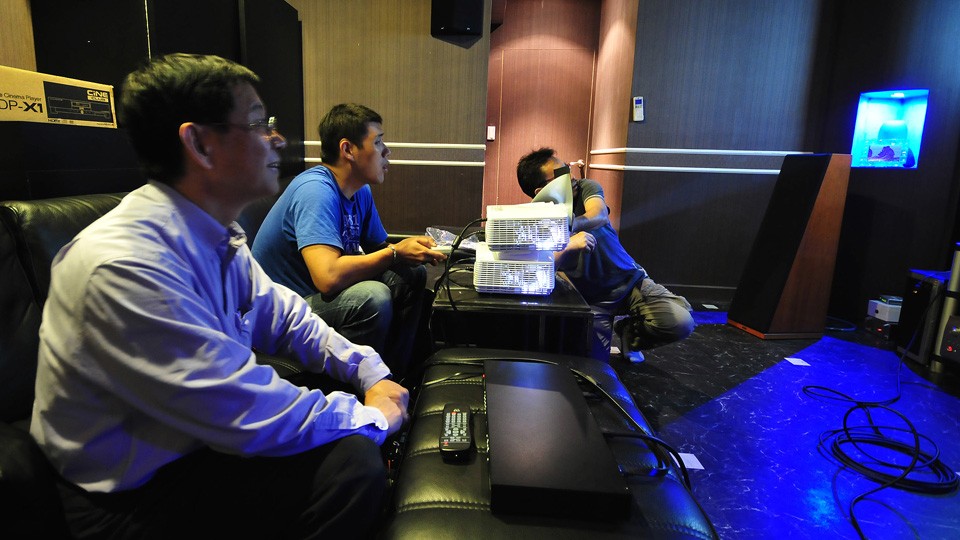

今天堆疊架還未完成,所以暫時兩部投影機就疊疊樂先!!

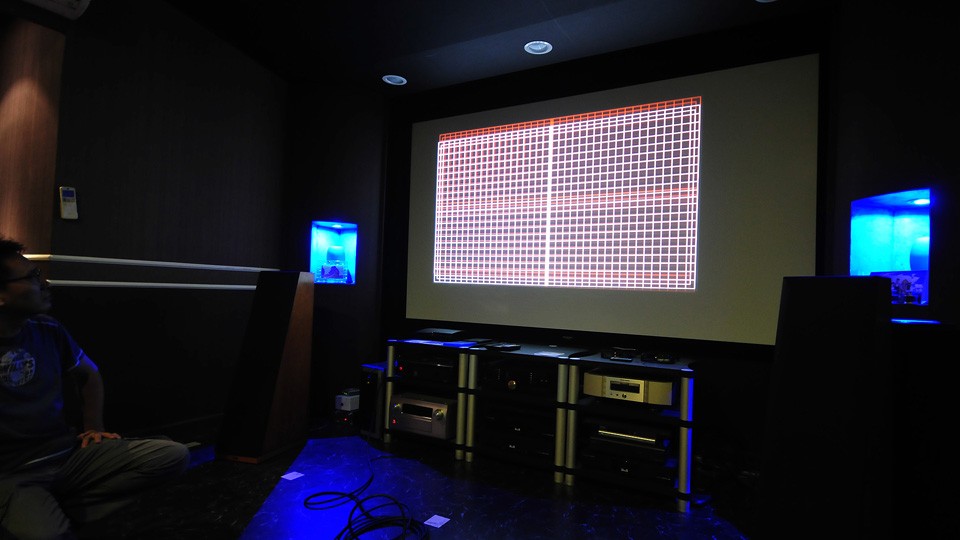

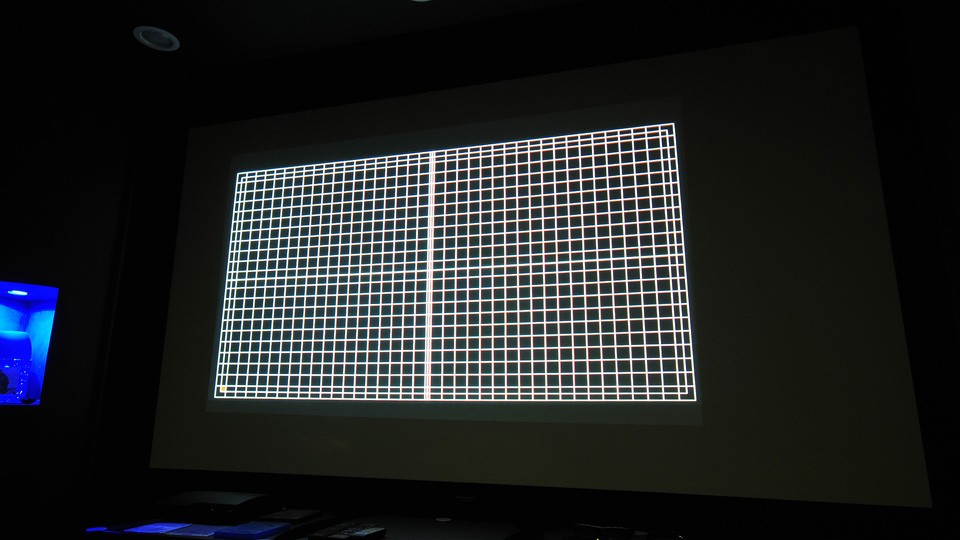

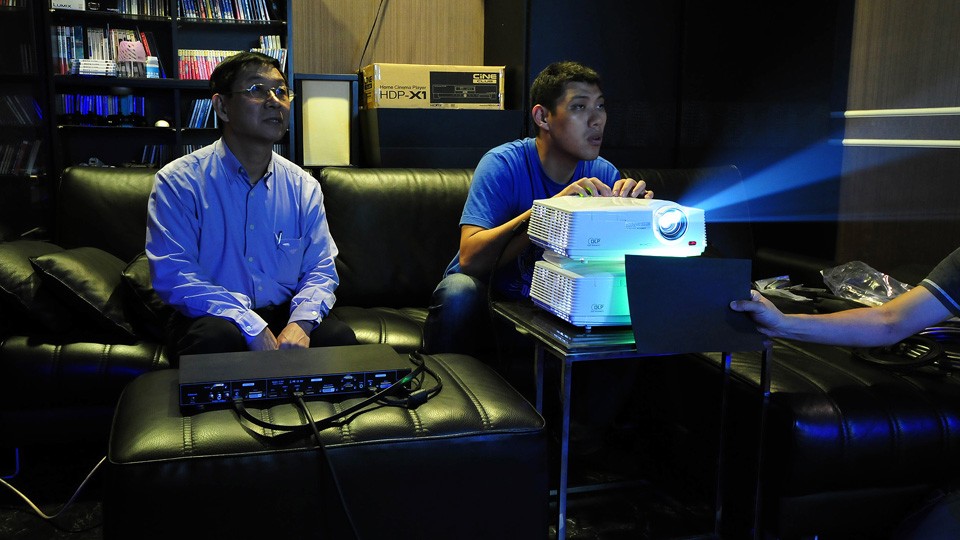

兩機投影畫面位置校正中。

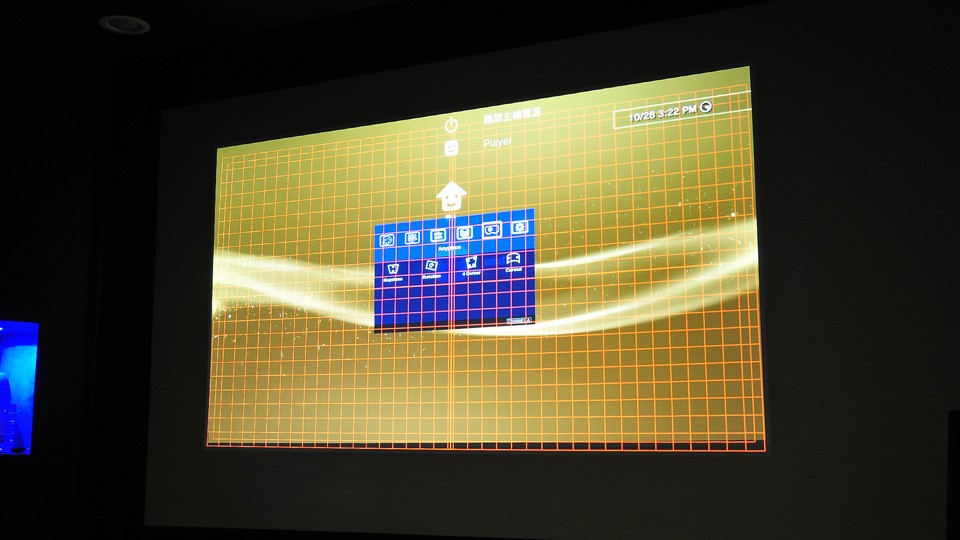

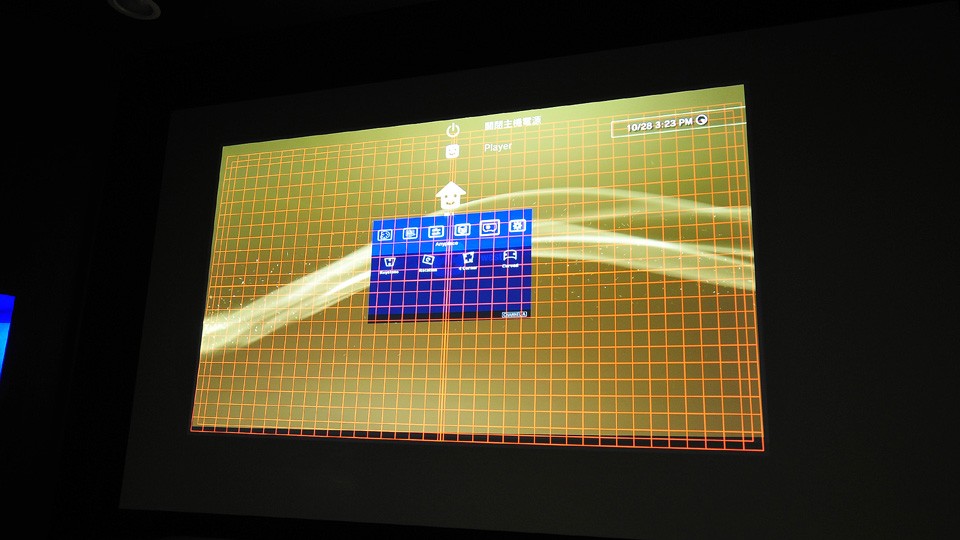

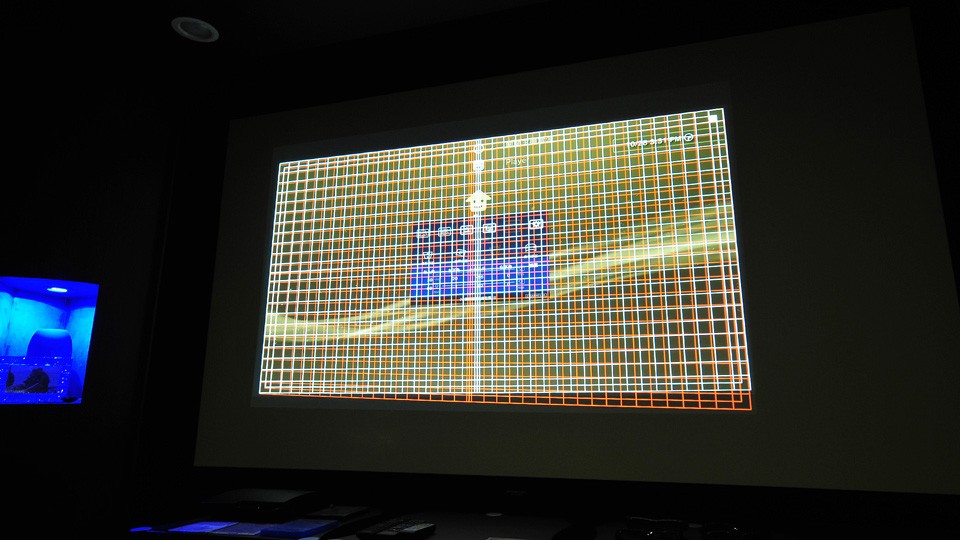

vns堆疊系統的ui介面,更方便兩畫面的調整對位。


左右眼各以不同顏色區分格線,搭配的顏色可以自選。

初步對位完成。

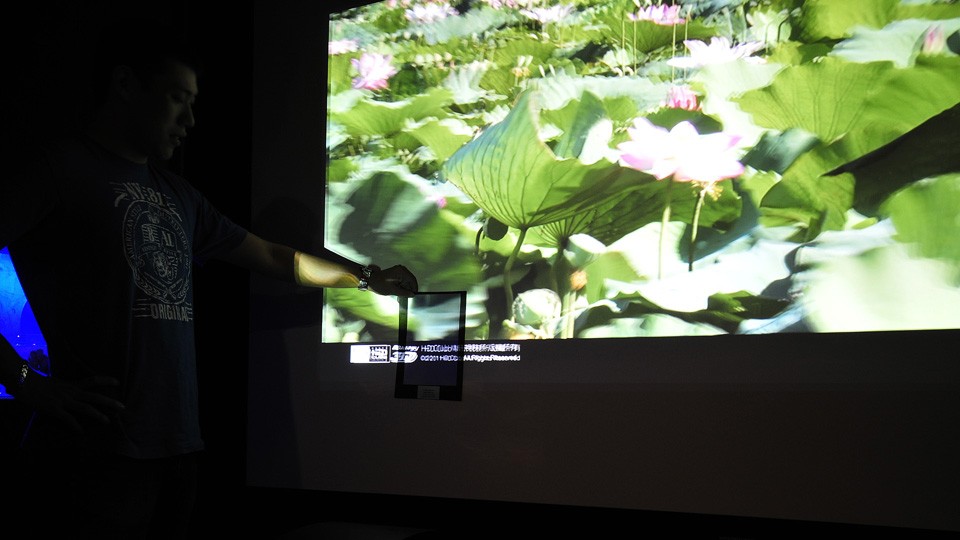

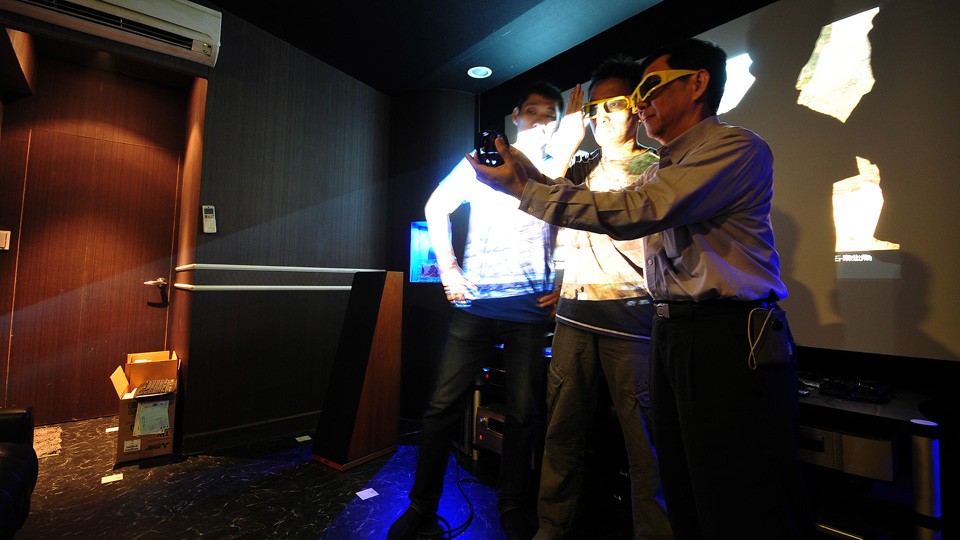

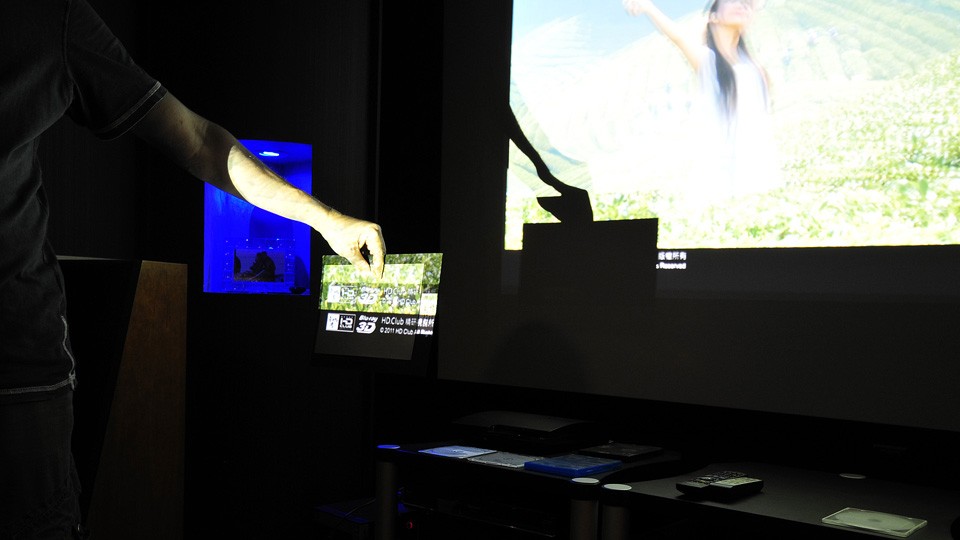

OS 高增益銀幕樣品效果測試。

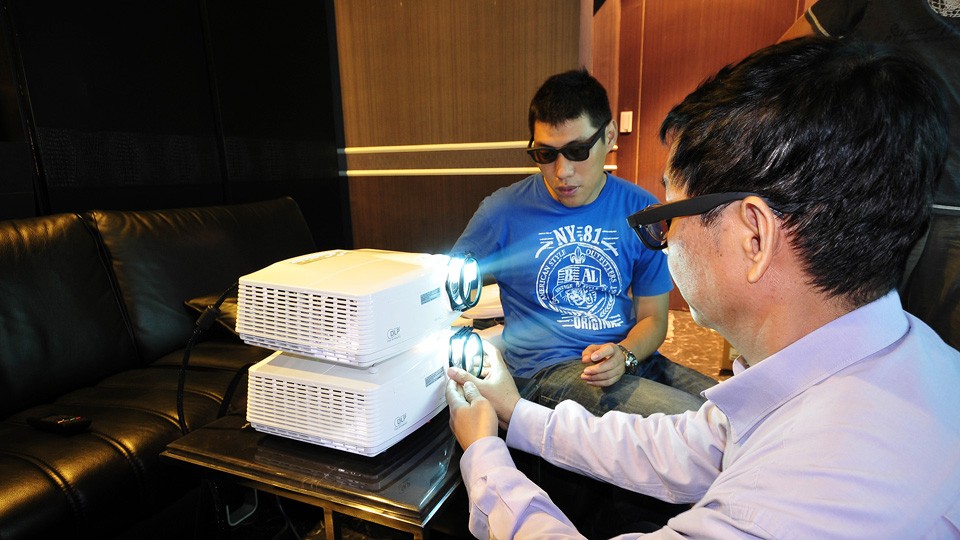

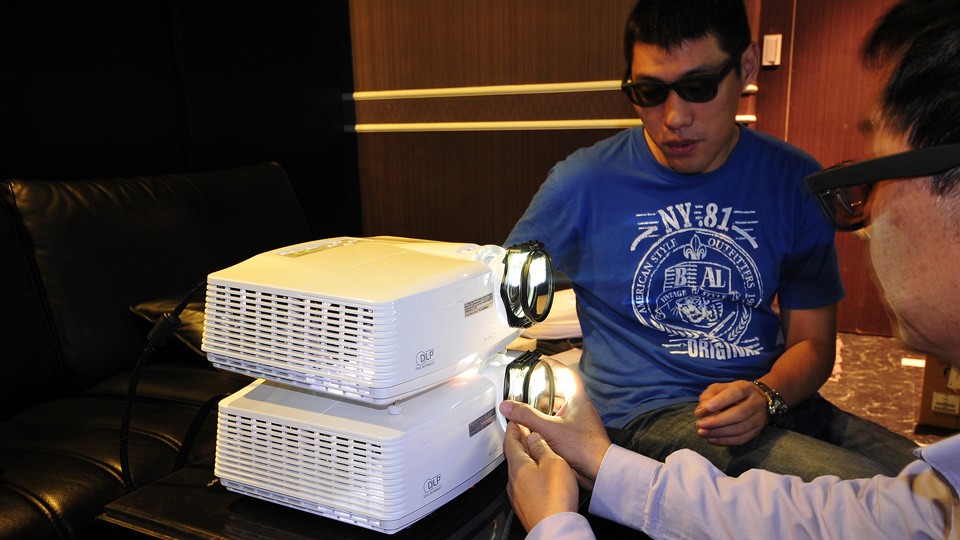

鏡頭前裝上環形偏光鏡片

這時候紹基戴的眼鏡為環形偏光專用眼鏡

線性偏光測試

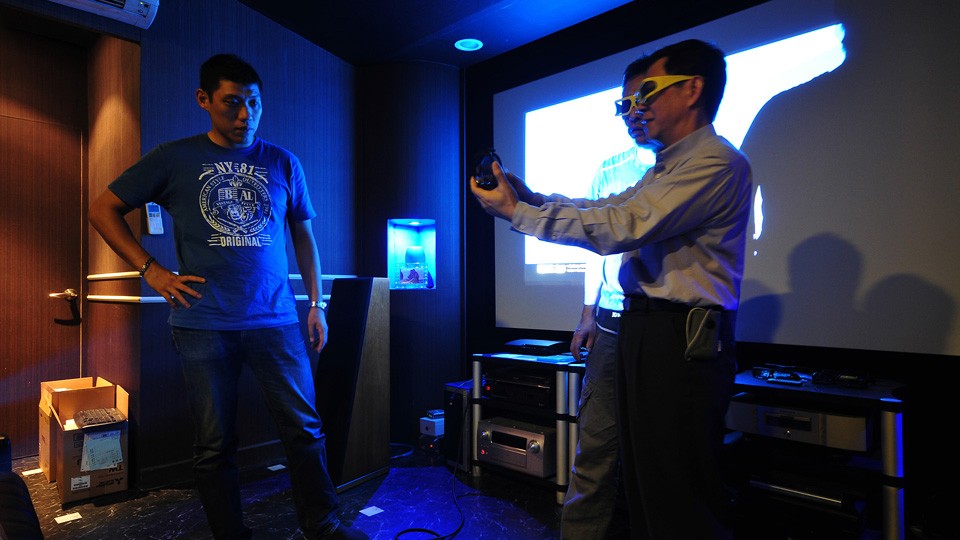

先調整鏡片角度,確定角度位置

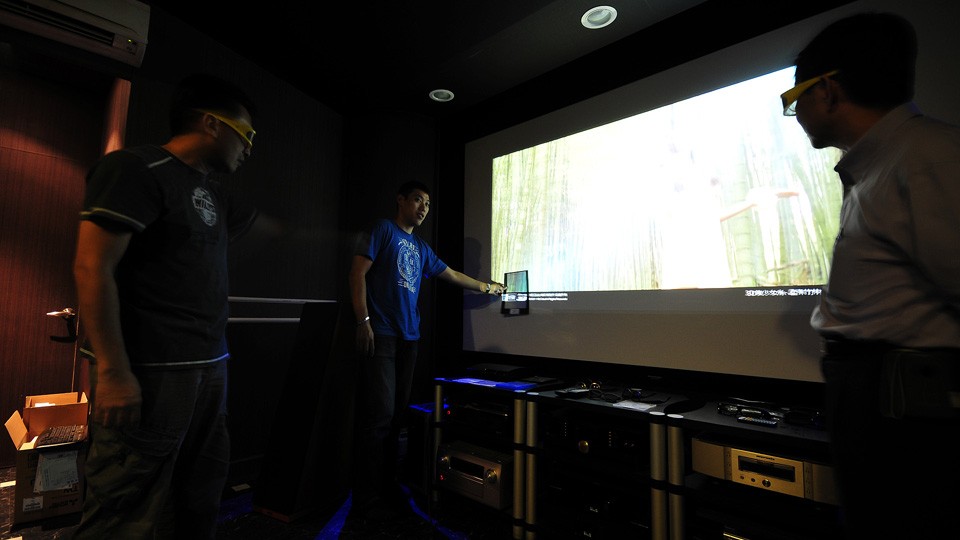

戴上線性偏光眼鏡測試

水啦!!
舒服爽快完全沒有眼壓的3D立體化面就在眼前。

總結:
雙投影偏光3D,一直是我這邊很想實現的一個理想!!
本次主要以實驗精神來測試,試驗結果非常令人滿意!!
關於線性偏光與環形偏光部分,一下午的測試結果還是線性偏光的優勢比環形偏光佔了優勢!!
線性偏光不只在亮度上更加提升,3D立體效果也比環形偏光來的更優,但其缺點為不能歪著頭來看,否則會降低3D效果。

偏光式3D是持續的光源,沒有影像切換,長時間觀看眼睛也不覺得累,對小孩子的眼睛不會有傷害,也沒有笨重的主動式眼鏡需要充電及日後要更換電池的管理問題;雙投影調整得宜的話,不但能增加畫面的整體亮度,對於3D立體部分的表現將會更出色!!
不過講到偏光式這部分要特別強調一點,目前LCD TV也出了偏光式的3DTV,這與本篇所討論的成像原理並不盡相同喔!!
VNS雙投影3D系統投影的方式,左右眼畫面都是完整的解析度 ; 後者所提到的偏光式的LCD 3DTV則是利用犧牲一半掃描線達成的。
這樣的系統最大的優勢就是針對大型會場所使用,如學校機關..等展演場所。加上偏光式眼鏡低價的優勢,對於展演對象人數眾多的場合,更是能減輕負擔。
台中科博館、iMAX 3D電影院也是採用此種偏光式3D,各位可以抽空去體驗一下。

其他部分,就讓SAM版主來補充說明了。


相關討論:
[精研評測]另類的3D立體投影,VNS雙投影3D系統

評分

參與人數 4名聲 +46 精幣 +46 收起 理由
LEON + 10 + 10 原創內容
小許 + 10 + 10 精品文章
len1978 + 6 + 6 感謝分享
asa00322 + 20 + 20 精品文章

查看全部評分


發表於 2011-10-29 04:42:23 | 顯示全部樓層
搶頭香...

果然越晚睡...精研都有怪東西...

真可怕...二台投影機...這樣投可能就沒有一般3D投影機不夠亮的問題...

沙發拿出來坐...
回覆 支持 反對

使用道具 舉報


發表於 2011-10-29 04:46:00 | 顯示全部樓層
本來下午也想過去朝聖 , 但有事走不開 , 期待後續心得
這也是當初想像用兩台HC4000玩3D的夢想 ( 當然沒那麼簡單 )
回覆 支持 反對

使用道具 舉報


發表於 2011-10-29 11:05:24 | 顯示全部樓層
本文章最後由 chanp 於 2011-10-29 13:20 編輯
繼上次 [] 在精研視聽室測試之後,對其偏光式雙投影的效果一直念念不忘。
誠遠科技王總經理前陣子告知,新 ...
線性偏光
不只在亮度上更加提升,3D立體效果也比線性偏光來的更優!!
west 發表於 2011-10-29 02:47
????
好眼力, 後者應是圓偏光, 站長也累壞了吧
sam 發表於 2011-10-29
+1

高達6000流明的三菱工程用機FD630Uwest 發表於 2011-10-29 02:47

http://www.mitsubishi-presentations.com/wp-content/files_mf/mitsubishi_specsheet_fd630u.pdf4000lm??
4000lm??是工程機的關係嗎??
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-10-29 12:43:10 | 顯示全部樓層
我是故意留一手看看有沒有人認真看的啦!! 哈哈
修正好了!!
感謝chanp 明察秋毫!!
回覆 支持 反對

使用道具 舉報


發表於 2011-11-1 06:49:07 | 顯示全部樓層
有了這套系統,真的可以把電影院搬回家了,看以後在誰家打個200吋,約一群十幾二十個朋友到家裡,一人再收個100塊...........哈哈~~~~~開玩笑的,又多了一個選擇
回覆 支持 反對

使用道具 舉報


發表於 2011-11-1 15:46:47 | 顯示全部樓層
感佩各位大認真努力不懈的研究精神
回覆 支持 反對

使用道具 舉報


發表於 2011-12-22 20:03:06 | 顯示全部樓層
本文章最後由 jschiu 於 2011-12-22 20:04 編輯
west 發表於 2011-10-29 12:43
我是故意留一手看看有沒有人認真看的啦!! 哈哈
修正好了!!
感謝chanp 明察秋毫!! ...


這個讚啦,尤其1080P 2D投影機兩部加起來的總價,還是低於1部1080P的3D投影機的單價。
只是,
是否限定一定要同型號的投影機?理論上非同型應該也可行吧?
或是同為3LCD或同為DLP就可以呢?又或者即使非同3LCD或非同為DLP亦均可呢?

另外若平常不看3D時只習慣用其中一部看2D,時間一久會不會造成兩部的燈泡衰減程度不同步,然後就看不到或者效果會變的很怪呢?
回覆 支持 反對

使用道具 舉報


發表於 2011-12-24 21:07:32 | 顯示全部樓層
jschiu 發表於 2011-12-22 20:03
這個讚啦,尤其1080P 2D投影機兩部加起來的總價,還是低於1部1080P的3D投影機的單價。
只是,
是否限定一 ...

這也是小弟的眾多疑惑之一,本篇的作法才真正符合家庭"電影院"的精神嘛!

小弟的疑問大致如下:

1.如何可用最經濟的成本升級成影院3D,例如外加一台便宜的3D full HD投影機(校正得宜應該不一定要同機種吧?)+換布幕+新硬體+專用架,若請專人服務大概要花多少錢?(總不能比LG的雙光機貴吧?)

2.另外一個問題是,除了硬體未知的費用外,另外在校正畫面是否也需要專要的技術人員支援?

3.設定上是否就可直接當作是一台投影機來用?

4.若要恢復2D播放,如何操作切換?畢竟兩機輪流使用,比較不容易產生某一台特別容易故障…


十分期待下次的網聚…
回覆 支持 反對

使用道具 舉報


發表於 2011-12-27 10:37:32 | 顯示全部樓層
jeffsun 發表於 2011-11-1 06:49
有了這套系統,真的可以把電影院搬回家了,看以後在誰家打個200吋,約一群十幾二十個朋友到家裡,一人再收 ...

基大...您想太多了...

我玩音響這麼多年...投資金額超過百萬...不要付出就好...
還可以收錢...別想太多...

除非你的影片同步跟電影院一樣...不然難啦...
回覆 支持 反對

使用道具 舉報


發表於 2012-1-28 02:36:37 | 顯示全部樓層
超期待後續報導....
回覆 支持 反對

使用道具 舉報


發表於 2012-1-28 10:06:21 | 顯示全部樓層
樓主的想法很獨到嘛~!IMAX的電影我看過,那種震撼,的確跟N年前的3D小電影不同,實在佩服樓主的DIY能力。。就是由一個小小的疑問。兩台投影儀放在一起,散熱怎麼樣?
回覆 支持 反對

使用道具 舉報


發表於 2012-2-22 23:58:21 | 顯示全部樓層
厉害 牛逼的东西
回覆 支持 反對

使用道具 舉報


發表於 2012-2-23 02:11:09 | 顯示全部樓層
厲害
西楓大
的家
充滿驚喜唷
回覆 支持 反對

使用道具 舉報


發表於 2012-2-23 06:43:34 | 顯示全部樓層
sam 發表於 2012-1-28 10:27
散熱問題是要注意
視乎投影機的設計
如果散熱口在左右方的話, 就上下堆疊

南方澳!!!!! 在台灣東北角...
請問在南部那裡有得瞧??
回覆 支持 反對

使用道具 舉報


發表於 2012-3-4 19:58:12 | 顯示全部樓層
真不知道 VNS G501合時有市售機
不知道售價又多少?
回覆 支持 反對

使用道具 舉報


發表於 2012-7-27 18:30:05 | 顯示全部樓層
我看到之前文登的同事孫紹基先生了
回覆 支持 反對

使用道具 舉報


發表於 2012-7-28 00:27:27 | 顯示全部樓層
我一直在困扰一个问题, 投影始终是用灯泡投影出来的,理论上是说,不是已经损耗了画质了么,要原汁原味的的话,不是直接用LED屏幕, 这个我在困惑,高端的投影,到底效果如果呢~我用的是三星UA55C8000XF  直接用高配电脑输出.不知效果如与投影的比,如何,我是个很业余的玩家,特想请教~
回覆 支持 反對

使用道具 舉報


發表於 2012-7-28 00:29:38 | 顯示全部樓層
后者所提到的偏光式的LCD 3DTV则是利用牺牲一半扫描线达成的。
如果用4K分辨率的话,不就是完整的1080么~
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2012-7-28 09:28:29 | 顯示全部樓層
masteryu 發表於 2012-7-28 00:27
我一直在困扰一个问题, 投影始终是用灯泡投影出来的,理论上是说,不是已经损耗了画质了么,要原汁原味的 ...


高端的投影機投射出大螢幕,絕對會比LCD TV直視來的過癮。
這個主題討論的雙投影3D的方式,在大型電影院都看的到,差異只是大型劇院用的是更高階的方案。

masteryu 發表於 2012-7-28 00:29
后者所提到的偏光式的LCD 3DTV则是利用牺牲一半扫描线达成的。
如果用4K分辨率的话,不就是完整的1080么~ ...

沒錯!!
所以LG 主導的偏光式是陣營,對於4K顯示感覺比其他陣營都積極多了。

不過當使用到4K顯示器時,裸視3D已經可以達到720P的顯示了
人們總是會貪心的,這也是讓我們用家研發人員們一直樂此不疲之處!!
