Sandy Bridge-E解禁測試報導！
作者是洪東佾
週二, 15 十一月 2011 12:29

千呼萬喚始出來
Sandy Bridge-E正式登場

在上一期的「X79先賭為快」當中，礙於保密協定，在發售日以前無法透露Sandy Bridge-E的CPU型號、規格，以及X79晶片組架構圖等詳細資訊。這一期，編輯部將火力全開，從CPU到X79晶片組深度剖析，帶各位讀者徹底認識即將取代X58晶片組的Intel新一代頂級X79平台；並且廣發英雄帖，蒐集市面上已經發佈，或是即將發佈的各家X79晶片組主機板，讓大家看得過癮！看得爽快！

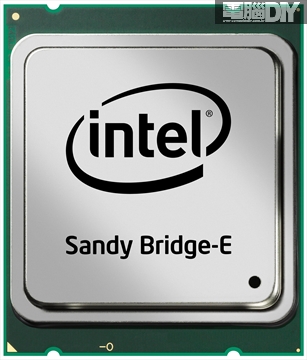

Sandy Bridge-E的「E」代表了極致的「Extreme」，市場預定推出Core i7-3960X、3930K以及3820三顆處理器。但第一波上市CPU只有i7-3960X以及i7-3930K兩顆，較低階的i7-3820預計明年第一季才正式上市。根據Intel命名法則，CPU代號後方四個數字的第一碼代表了處理器世代，後三碼才是實際型號。因此Sandy Bridge-E的微架構雖然是Sandy Bridge，但分類上其實已經屬於更進步第三代的Core i7。

從Sandy Bridge-E開始，Core i7進步到了第三世代

回到CPU本身，Core i7-3960X的「X」代表Extreme Edition，擁有產品線最完整的頂級規格。售價同樣維持往年一貫的頂級處理器價位，每千顆售價990美元。從規格表上看，作為開路先鋒的i7-3960X擁有六核心、十二執行緒，標準時脈3.3GHz，Turbo Boost 2.0技術動態提昇時脈至3.9GHz，擁有最大的15MB 智慧共享快取（Smart Cache），原生支援四通道DDR3-1600。更重要的是，這次Sandy Bridge-E加入的RCR新技術，讓i7-3960X擁有完整的超頻功能！不過關於超頻這點我們晚點再談。

相較之下，次階i7-3930K千顆售價555美元則便宜了許多，規格只略微刪減了0.1GHz的標準時脈與Turbo Boost動態最高時脈，以及3MB的快取記憶體，其他規格大致與i7-3960X相同。而蓄勢待發的i7-3820則刪減較多，從六核心、十二執行緒刪減為四核心、八執行緒，快取刪減至10MB，但標準時脈略微提昇至3.6GHz，Turbo Boost時脈3.9GHz。千顆售價尚未曝光，不過原則上不會低於現有i7-2600K的市價。另外，雖然i7-3820並不是「K」結尾的超頻處理器，不過拜RCR技術之賜，依然保有部分的超頻功能，這邊同樣容筆者賣個關子，我們等等再談。

■ 屏蔽的八核心處理器

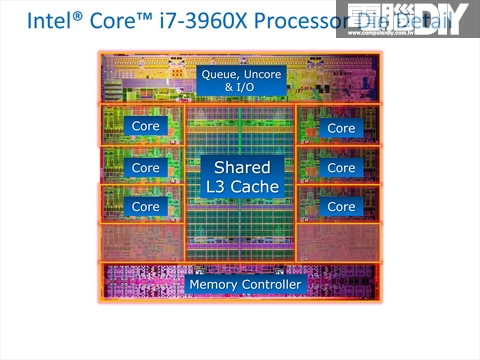

Core i7-3960X的晶片架構圖

雖然同為Sandy Bridge架構，但是這一次取消了內建顯示晶片，也意味捨去了Quick Sync Video快速轉檔技術。從晶片架構圖上看，很明顯可以看出Sandy Bridge-E其實是原生八核心，只是桌上型處理器遮蔽了兩個核心以及部分的快取記憶體，這麼做的理由有二。首先，就市場面來看，雖然充滿話題的AMD推土機（Bulldozer）擁有八個核心（當然架構不能相比），但實際效能目前看來尚不足以威脅Intel的頂級處理器市場。因此Intel不需要急於推出過分強大的運算效能展現自身優勢，雙方良性競爭絕對勝於一黨獨大，現在太早把底牌亮出來對自己一點好處都沒有。可以說，六核心不只是行銷考量，也多少有政治考量在裡面。

■ 全民超頻運動

來到令人期待的超頻時間，這一次Sandy Bridge-E終於能夠突破BCLK最高105MHz的魔咒。不過在這之前，必須先來了解一下，為什麼Sandy Bridge架構的BCLK是無法更動的？

過去的主機板上一直存在著一個「時脈產生器」（Clock Generator），這個時脈產生器會產生100MHz的基頻（Base Clock，也就是我們這邊說的BCLK），藉以讓CPU與PCI-E、DMI、USB、SATA之間互相同步溝通訊號。而Intel從Sandy Bridge開始，便將主機板上的時脈產生晶片整合至CPU之內。這麼做的好處，是能夠減少佈線因素造成的效能損失，也達成了透過整合，進而減少主機板晶片的目的。當然最後結果就是牽一髮而動全身，當更動BCLK時脈，會連帶影響了與其餘裝置間的溝通，造成訊號錯誤。Intel當然不是腦殘，知道這麼做會影響CPU的超頻性。但為了確立產品級距，不再讓玩家透過超頻，低階CPU也可以「上打」高階款，最後苦得是超頻幅度較小的高階CPU。所以乾脆把超頻鎖起來，有多少錢就買多少效能。想超可以，多花一點購買「K」系列。

這次Intel在Sandy Bridge-E加入一個分頻控制技術，能夠在不影響其他裝置的前提下，提昇BCLK頻率，稱為RCR（Reference Clock Ratio）技術。RCR技術以原有BCLK為基礎頻率，提供了1、1.25、1.66三種不同倍率。讓BCLK在保持100MHz不動（其實還是可以在97～103MHz之間微調），不影響其餘裝置的前提下，能夠單獨提昇CPU的BCLK至100、133、166MHz三種安全頻率。最後再乘以CPU倍頻，藉以得到一個更高的CPU總時脈。簡單來講，超頻公式變為：

BCLK×RCR倍率×倍頻＝CPU總時脈

這個技術在目前的三顆i7 CPU上都能見到，這也就是為什麼i7-3820雖然沒有「K」結尾，卻依然能夠超頻的原因了。

但，要是真的這麼簡單，超頻就不有趣了。在Sandy Bridge-E當中，記憶體時脈是與CPU的BCLK頻率連動的！當玩家更動BCLK頻率時，連帶會將記憶體時脈給帶上去。這記憶體時脈同樣有三種倍率，分別為13.33、16以及18.66，公式為：

BCLK×RCR倍率×記憶體倍率＝記憶體總時脈。

舉例來說，假設全系統保持最低限度的預設模式，則記憶體時脈就是：

1000MHz（BCLK）×1（RCR倍率）×13.33（記憶體倍率）＝1333MHz（記憶體總時脈）

這是一般人購買記憶體的基本頻率。但若是我們透過RCR倍率1.66進行CPU超頻，那就會連帶影響記憶體頻率，變成：

1000MHz（BCLK）×1.66（RCR倍率）×13.33（記憶體倍率）＝2212MHz（記憶體總時脈）

雖然不是不可能，但這已經是一般平價1333MHz記憶體很難、幾乎不可能超上去的境界，更別提還有其他更高的記憶體倍率了。總而言之，多了記憶體倍率這個超頻參數，讓超頻不只在CPU，還有充滿挑戰性的記憶體時脈。找出CPU與記憶體的最佳搭配參數，就是這一次超頻的好玩之處（換句話說超頻記憶體模組或許要開始熱賣了？）。也讓CPU的超頻成功與否，多了幾分不確定性。

■ 新一代原廠水冷散熱器

預定價格是美金70元，相當於台幣2200左右。

還記得為了有效壓制i7-980X的熱情，Intel官方所推出的塔型散熱器嗎？這次似乎跟AMD推土機說好的一樣，伴隨著Sandy Bridge-E的上市，也推出了Intel認證的水冷散熱器。但同樣沒有隨著CPU附上，必須另行購買。而且這一次在購買CPU時，原廠包裝盒內不會附上任何的散熱器。使用者必須另行添購Intel推出的風冷散熱器或水冷散熱器。

風冷散熱器跟過去一樣為銅底鋁鰭散熱器，只是扣具安裝方式從push pin改成了螺絲安裝，這安裝方式更動的好處我們在X79主機板單元再另行介紹。水冷散熱器不意外由Asetek代工，通電時，扇葉以及水冷頭上的Intel LOGO會發出柔和藍光，裝在透側機殼裡頭真是騷包至極。

會推出原廠水冷，Sandy Bridge-E的高發熱量當然是一大考量。另外一個重點便是CPU周圍被記憶體插槽以及供電模組環繞，塔型散熱器的體積被大幅侷限。一體式水冷不但解決了體積，也解決了高發熱量。

●    超頻發熱量驚人

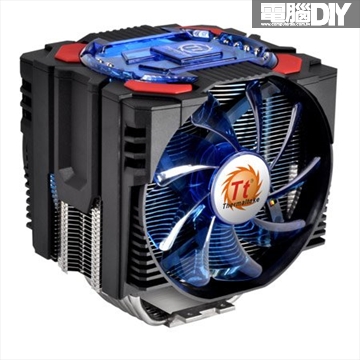

對比的散熱器為ThermalTake Frio OCK

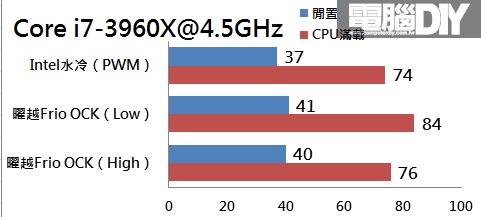

在前面我們有稍微提到Sandy Bridge-E非常的「熱情」，這邊就讓讀者來看看它的高溫。由於編輯部沒有原廠空冷散熱器，因此拿手邊現有的ThermalTake Frio OCK塔型散熱器，以及原廠一體式水冷散熱器進行測試。測試平台周圍環境溫度約23度。分別測試預設時脈以及超頻至4.5GHz、電壓1.4V之下的溫度。

從測試成績可以看出，ThermalTake Frio OCK，在轉速最低時（1200RPM），預設時脈燒機溫度達到70度，超頻4.5GHz甚至到了驚人的84度，這溫度實在無法令人滿意。而在轉速最高時（2100RPM），發出的噪音是無法令人忽略的大聲，4.5GHz燒機時壓制在76度。必須注意的是，筆者測試時為裸測，若真正裝機之後，約略還要再上修個幾度。這並不是指ThermalTake Frio OCK這款散熱器效果不佳，而是i7-3960X的發熱量實在過高。可以預期若使用原廠空冷散熱器，噪音恐怕會相當驚人。

改用水冷散熱器進行測試，風扇轉速由PWM自動控制。無論預設或是超頻，表現均略勝高轉速的Frio OCK一點，且音量要小上許多。從測試得出一個結論，若玩家想要玩玩超頻，在想要兼顧一定溫度以及音量的考量之下，選用水冷是必須的。

■    效能實測

上一期礙於NDA，無法完整呈現CPU的效能以及功耗。這一期將全數解禁，完整效能全面曝光。為了對比進步的幅度，編輯部拿出前代X58+Core i7-980的平台，以及現有主流市場X58+Core i7-2600進行對比。再加入Core i7-3960X超頻至4.5GHz的成績，讓讀者了解超頻效能增進幅度以及效益。

●    整體完封對手

拜四通道以及DDR3-1600的高頻率之賜，記憶體頻寬可以說是有長足的上升，
比起i7-980X以及i7-2600頻寬提昇將近一倍之多。

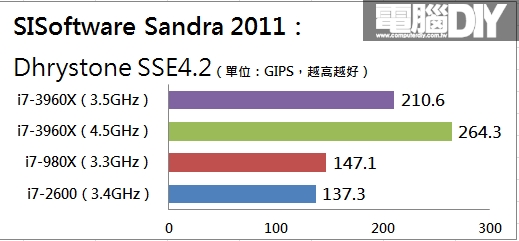

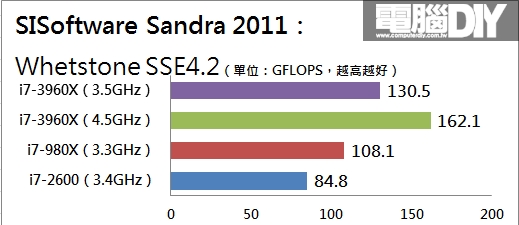

優異的Sandy Bridge架構搭配六核心、十二執行緒以及15MB Intel Smart Cache，
讓CPU整體運算能力大幅拋開兩位對手。

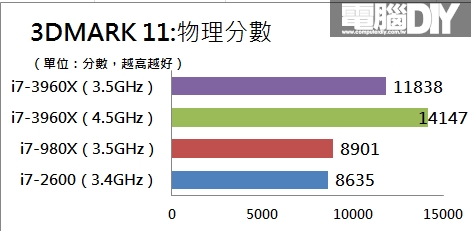

物理運算再次拋開對手。

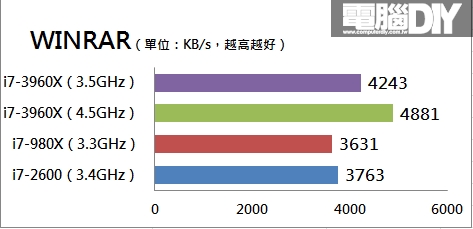

WINRAR解壓縮呈現小幅領先的情形

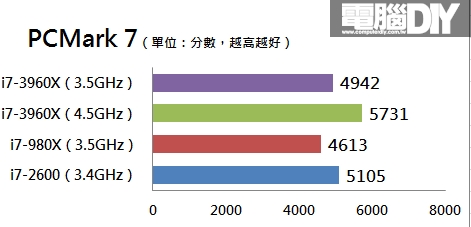

或許是支援度還不佳，PCMark7的成績若不超頻，則所去不遠。

■    小結

整體效能看來，不愧極致版處理器的名號，幾乎是大獲全勝，在各項測試均能遠遠拋開i7-980X以及i7-2600一段距離………更完整的報導請看173期「電腦DIY」
