圓剛科技推出「HD 遊戲錄影盒」

clubpower

轉貼
http://mag.udn.com/mag/digital/storypage.jsp?f_ART_ID=355243

圓剛科技推出「HD 遊戲錄影盒」 ‧聯合新聞網 2011/11/19  想將遊戲破關精彩畫面錄下來，和同好分享嗎？圓剛科技推出「HD 遊戲錄影盒」。   【聯合報╱史榮恩】

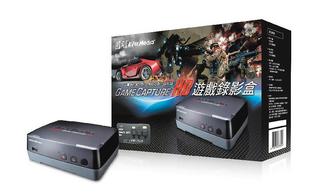

圖／業者提供

想將遊戲破關精彩畫面錄下來，和同好分享嗎？圓剛科技推出「HD 遊戲錄影盒」，透過內附的三合一色差端子線連接到電視遊樂器，即可擷取高畫質PS3和Xbox 360遊戲畫面，在錄影同時不會干擾遊戲進行，建議售價4,999元。
捷運族注意！每日新鮮事，盡在m.udn.com！

全文網址: 圓剛科技推出「HD 遊戲錄影盒」 | 資訊硬體 | 3C產品 | udn數位資訊 http://mag.udn.com/mag/digital/storypage.jsp?f_ART_ID=355243#ixzz1eGJyXL3j
Power By udn.com

clubpower

轉貼
http://www.avermedia.com/avertv/tw/Product/ProductDetail.aspx?Id=521

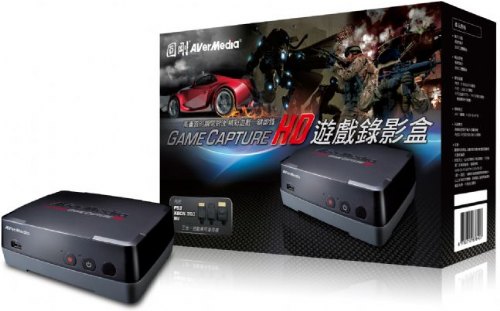

HD遊戲錄影盒
C281


高畫質的瞬間對決 精彩遊戲一鍵即錄












Wait....



錄下高畫質的破關決勝時刻也可以很輕鬆！在客廳大尺寸電視上享受精湛聲光效果的激戰時，HD遊戲錄影盒讓你不需要另外連接電腦即可錄下PS3或Xbox 360的高畫質遊戲畫面，影片可任你選擇存在內接或是外接的儲存裝置中。它的安裝方式非常簡單，只要透過色差端子線把HD遊戲錄影盒連接到你的電視遊樂器，就能開始進行遊戲擷取。你可利用機身上的錄影鍵或遙控器上的按鈕單鍵啟動1080i的即時遊戲錄影。當你在遊戲進行中或是回播遊戲錄影檔時，亦可利用遙控器輕鬆擷圖。此外，它能讓你自訂檔案儲存的路徑，並提供縮圖瀏覽模式，方便你搜尋錄影與擷圖。除了可儲存於內接SATA硬碟，所有的遊戲圖片與影片，也能直接儲存於外接USB裝置上，讓管理及分享檔案更簡易。三段式錄影品質設定，讓玩家可依錄影畫質或時間的需求，選擇符合其偏好及硬碟空間限制的設定。遊戲練功、教學或分享，HD遊戲錄影盒為您紀錄下高畫質的瞬間對決！

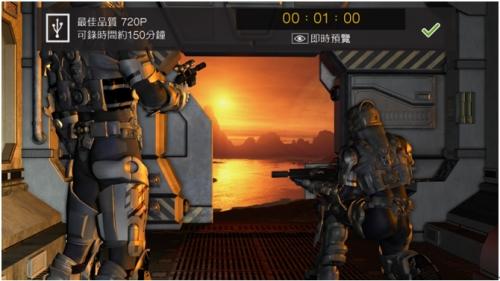

•簡潔的錄影介面


•直覺化的功能選單

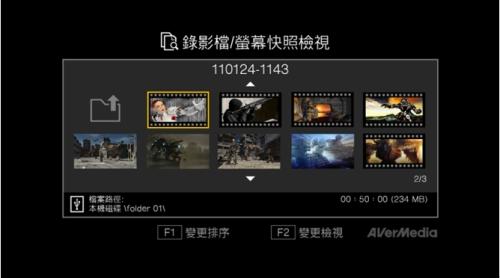

•縮圖瀏覽模式方便搜尋錄影及擷圖


•錄影設定智慧指示

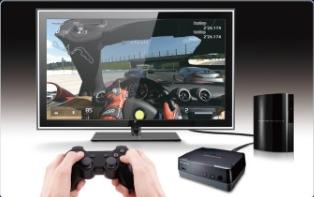

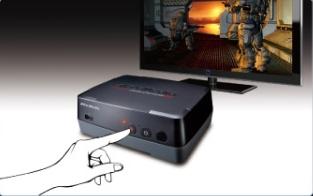

安裝示意圖



1. 將HD遊戲錄影盒連接電視遊樂器與電視

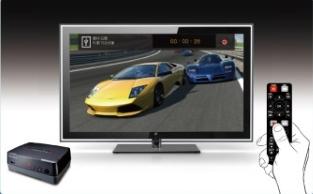

2.不用透過PC單鍵立即啟動錄影遊戲畫面



3.簡單操控錄影、回播影片、單鍵擷圖與檔案管理



•1080i高畫質遊戲擷取
•免PC單鍵擷取，連接簡單
•H.264硬體高效率壓縮
•支援錄影回播
•遊戲預覽或錄影回播時皆可擷圖
•支援零秒差即時模式
•內建2.5吋SATA硬碟插槽，可兼容9.5及12.5mm兩種硬碟
•支援外接USB2.0儲存裝置
•三段式錄影品質設定
•可錄取監控用攝影機、VHS錄影機、數位機上盒等設備
•內附PS3、Xbox 360及Wii三合一遊戲專用色差端子線
•內附遙控器


•輸入介面：
◦色差端子
◦左右聲道
•輸出訊號：
◦色差端子
◦左右聲道
•儲存裝置：
◦內接：2.5吋SATA硬碟
◦外接：USB 2.0硬碟
*可支援NTFS、FAT32格式硬碟；硬碟需另行購買。
•錄影格式：
◦AVI (編碼：H.264 & MP3)


•HD遊戲錄影盒（重量:335克; 164 x 124 x 57 mm）
•操作手冊
•遙控器（附電池）
•色差端子連接線
•遊戲機專用色差端子連接線
•RCA音源線
•電源變壓器 (12V/1.5A)

clubpower

照理說, 可錄遊戲影像應該可錄其他的影像, 完全沒有提 HDCP 保護?

clubpower

不只 沒提到 HDCP 保護, 連 HDMI 也沒有?
那應該就不是使用 HDMI, 目前無背面接口圖

clubpower

剛剛有找到有 HDMI 輸入的錄影盒 , 全都錄.高畫質影視錄放影機(HDMI HDTV RECORDER)

全都錄.高畫質影視錄放影機(HDMI HDTV RECORDER)
【全都錄】採用HDMI™ 技術，可從不同的訊號來源(HDMI、色差端子YPbPr與CVBS) 錄製到USB外接裝置(隨身碟或是硬碟)，錄下的檔案可以放到PC上進行後製，檔案帶著走~跟親朋好友一同分享。讓你邊看邊錄!

<< 精彩賽事，永久留存!!>>
建議售價　$12900元
一次付清特價 55 折 7095 元
產品簡介全都錄﹒高畫質影視錄放影機(HDMI HDTV Recorder)採用HDMI™ 技術，可從不同的訊號來源(HDMI、色差端子YPbPr與CVBS) 來接收視訊與音訊後錄製到USB外接裝置(隨身碟或是硬碟)。它採用最新的 H.264 (AVCHD) 即時壓縮方式，提供高效率的壓縮技術，支援數位與類比的影音源，可同時由HDMI或是色差影音端子輸出。錄製好的檔案格式可以透過多媒體播放器、藍光播放機或是直接在電腦上播放觀看。

產品特點
•支持多種音頻、視頻信號輸入格式
•HDMI和HDCP兼容
•支持最大輸入分辨率到1080i
•支持16-bit 48kHz的音頻數據和採樣率
•影像壓縮格式為H.264，音頻壓縮格式為MPEG-I Layer2
•支持直接錄到外接式硬碟或者USB硬碟
•支持按鍵切換輸入信號源或者通遙控器進行切換
•支持即時單鍵錄影及預約錄影
•支援 USB2.0, USB1.1
•支援 2TB硬碟(硬碟相容性請參考官網)

備份陳舊的VHS錄影帶，阿爸阿母的結婚進行曲，大姊的畢業音樂會實況錄影DV帶，小姪兒的幼稚園生活剪輯DVD，通通舊酒裝新瓶，一個USB硬碟搞定! 只要插到藍光播放機、媒體播放機，甚至是電腦上，愛什麼時候看，就什麼時候看。想在哪裡看，就在哪裡看，完全沒有時空的限制。

特殊電視節目時光平移技術，可以讓你邊看邊錄! 也可以預約錄影，製作家用VOD製作視訊會議記錄，製作進出貨或OA/QC記錄，錄製高畫質教學影片，完全一手搞定。錄你所看! 看你所錄!精彩節目通通不漏看，出貨品質有保障，錄影達人從此由你來當。

轉貼 http://www.pcstore.com.tw/aplusvlink/M08452041.htm

clubpower

轉貼
http://www.hot3c.com/read.asp?class=15&id=18647

1080i 圓剛 HD遊戲錄影盒實作(上)  (回應)  +加入個人收藏

  2011/11/18   by 編輯部


圓剛(AVerMedia) 這款 Game Capture HD遊戲錄影盒(C281)可說是市面上相當獨特的影像擷取產品。一般的 VGA品質影像擷取設備其實已經是相當成熟的領域了，但免電腦就可使用、且硬體壓縮的 HD甚至 Full HD規格的影像擷取產品在市面上仍然是鳳毛麟角，更鮮有針對 XBOX 360/PS3/Wii 玩家推出的遊戲過程錄影裝置。因此圓剛這個 HD遊戲影像擷取盒，在還沒上市之前，就已經是詢問度相當高的產品了！只需要簡單的接上色差端子連接線，直覺的利用遙控器或機身上錄影按鍵操作，完全不影響遊戲進度與操控就可將遊戲所有過程即時記錄為 H.264/1080i 品質的影片，或是進行單一畫面擷取，讓過關/得分的記錄也能快速的分享給親朋好友來炫耀！

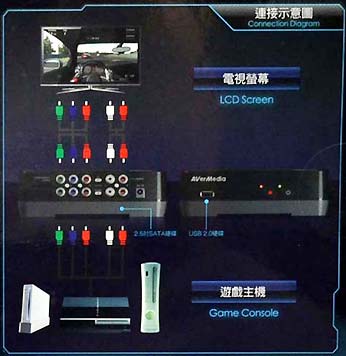

在包裝外盒背面也畫出了連接示意圖，可看到從遊戲機到這個錄影盒、以及數位電視的配線方式，安裝其實相當簡單，各種接頭都有不同顏色區別，就算不看說明書也能自行快速安裝:



其實，圓剛 HD遊戲錄影盒除了可以擷取遊戲機的畫面外，只要是支援色差端子輸出的設備，也能利用這款免電腦的外接盒來錄製畫面，像是 DVD甚至藍光播放機都可支援，並不會限制輸入訊號的來源是否是遊戲機或影音播放器。或許在這個 HDMI 流行的年代大家都忘了色差端子(Component Video Connector)的存在；大部分液晶電視甚至傳統電視都支援色差端子輸入，而只要不是太陽春的 DVD/Blu-ray 播放機也都會支援色差端子輸出。純類比的色差端子雖然不同於數位傳輸的 HDMI ，但其實也支援 480i 到 1080i 甚至 1080P 影像格式，不過由於聲音透過 RCA端子傳輸因此只有立體聲道而已。

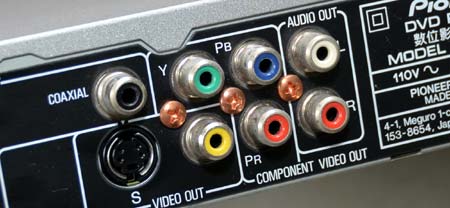

色差端子(YPbPr)也是許多家用影音器材的標準配備
(本圖為一般 DVD播放機)

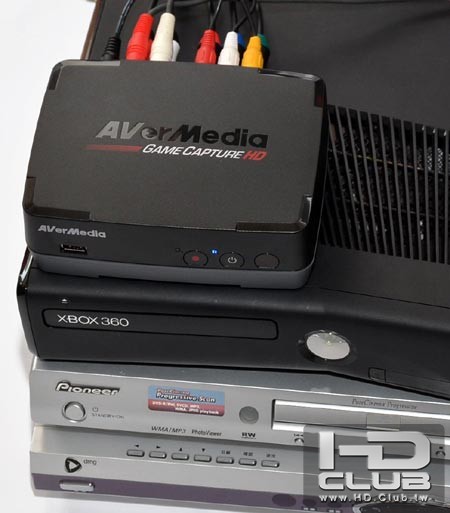

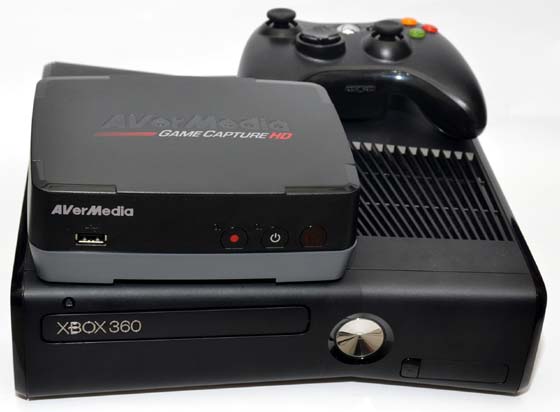

圓剛 HD遊戲錄影盒體積尺寸則相當迷你，同樣的黑色系放在 XBOX 360 遊戲機上簡直就像是 XBOX 的附屬裝置:


(出貨配件中不含上圖的 XBOX 360 與遊戲控制器哦！)

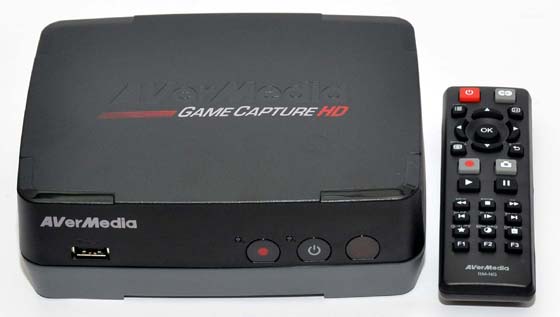

這個遊戲錄影盒除了機身主體外，還附上一個多功能遙控器:

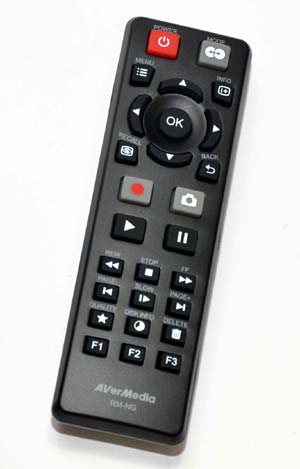

遙控器上其實也有電源鍵、錄影鍵，還有更多的控制按鍵:

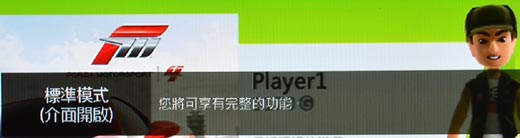

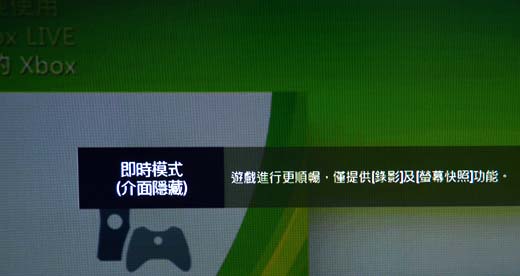

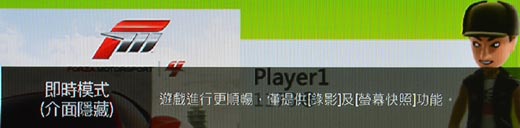

最右上方的 MODE 按鍵，可切換到即時模式(介面隱藏)或完整介面模式，如果只是為了側錄遊戲過程時，即時模式最適合使用！



這麼簡潔的介面設計配合硬體壓縮技術，讓遊戲進行同時不會與擷取壓縮處理產生時間差，玩家也就不用擔心這個錄影盒干擾遊戲本身的進行！這樣的技術比起一般軟體壓縮的電視棒擷取畫面時可說是跨世代的進步！我們稍後也會驗證擷取畫面品質的優異。

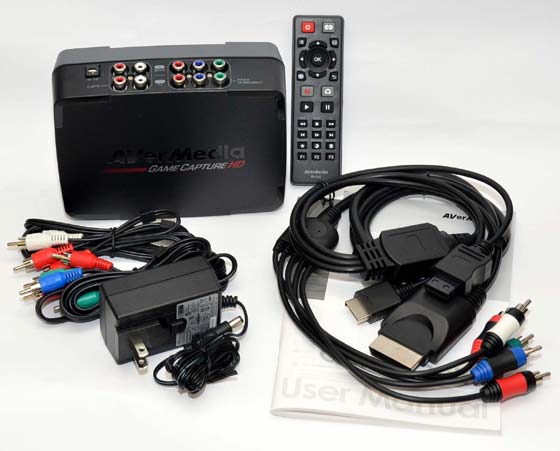

標準配件除了上述的遙控器、電源變壓器(12V/1.5A)外，還有說明書、兩套色差端子+AUDIO音源線:

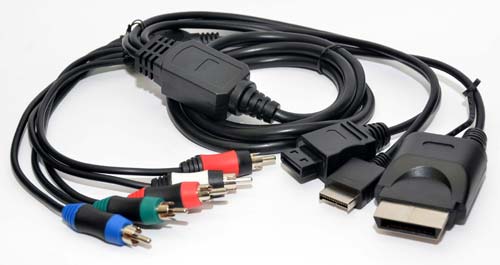

上圖左方的色差端子+AUDIO音源線是用來連接到數位電視使用。右方的端子則是連接到遊戲機使用。這個連接到遊戲機的色差端子還附上了各種接頭，包括 XBOX 360接頭(最右邊)、PS3、Wii 等等:

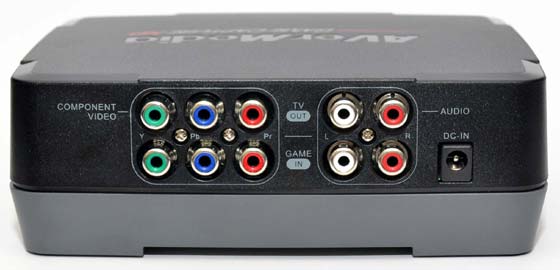

所有端子都由機身後方接出，如下圖上面那排(TV OUT)是連接到電視來監看或使用遊戲機畫面，下面那排(GAME IN)則是連接到遊戲機主機，也就是利用上圖的端子來連接:

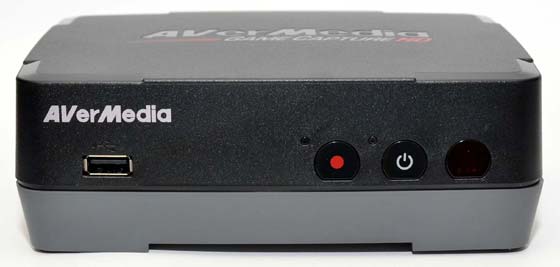

機身前方則可看到 USB-port，錄影鍵、電源鍵，最右方則是遙控器紅外線接收處：

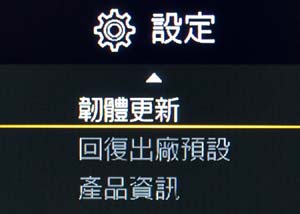

這個 USB port 可連接一般 Flash 隨身碟甚至 USB 2.0外接硬碟，用來儲存錄影/畫面資料。另外還有一個重要用途就是：更新設備的韌體！用戶可先由官網下載最新韌體檔案放在 Flash 隨身碟根目錄，插上隨身碟後由設定選單就可立即換上最新韌體！下載網址如下:
http://www.avermedia.com/avertv/tw/Product/ProductDetail.aspx?Id=521&tab=APDriver

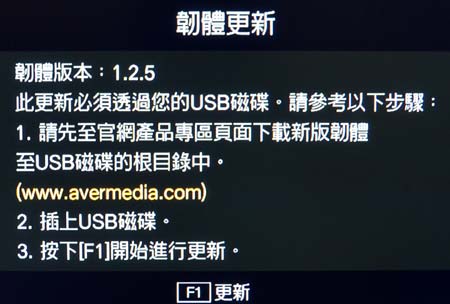

更新期間也要注意不能斷電或取下隨身碟:

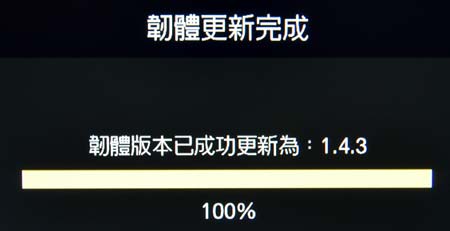

只要幾分鐘就可完成更新了！圓剛發佈新韌體速度也相當快，我們上週拿到全新產品時還是 1.2.5版本，這禮拜就更新到 1.4.3了！

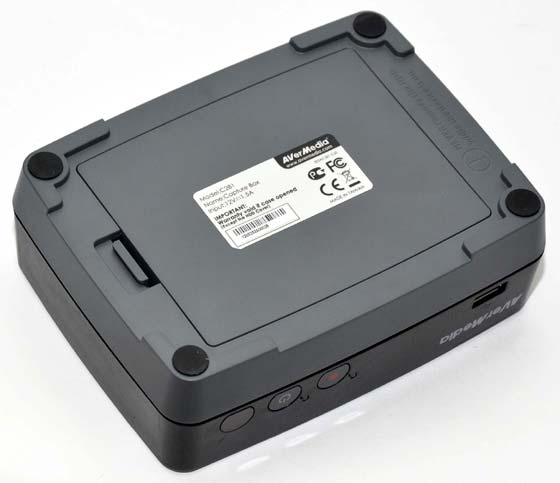

機身背面則還有玄機:

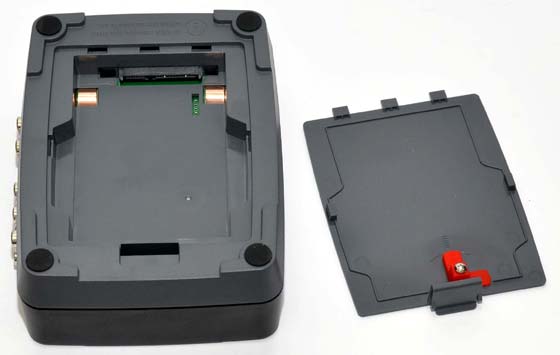

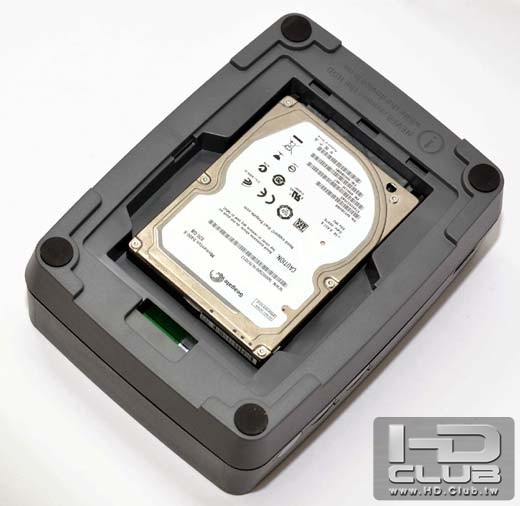

開啟護蓋後，可看到 2.5吋 SATA硬碟的擴充槽！

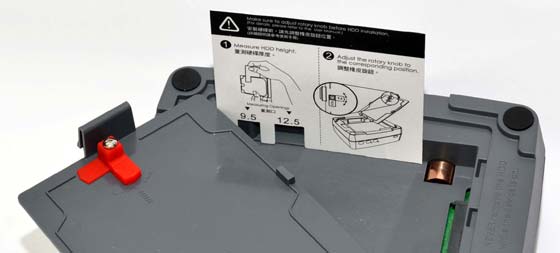

出貨時還附上一個便條卡，提示用戶可使用 9.5mm標準厚度硬碟，也可以使用 12.5mm較厚硬碟。許多早期或大容量(750GB/1TB) 2.5吋硬碟都是 12.5mm厚度:

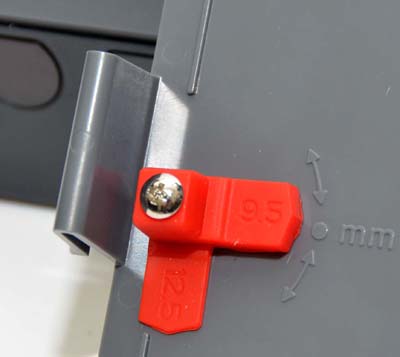

但針對不同硬碟，要把那個紅色墊片撥到正確的位置才能緊緊壓住硬碟達到固定的效果:



待續: 實作與錄影品質參考

clubpower

轉貼
http://mag.udn.com/mag/digital/storypage.jsp?f_ART_ID=357035


1080i 圓剛 HD遊戲錄影盒實作 (下) ‧哈燒王Hot3C 2011/11/28  不只是用在 PS3/XBOX/Wii 遊戲機上，只要是有色差端子輸出的影音設備，都可透過這部 HD遊戲錄影盒轉接到數位電視，同時便可進行側錄。像是家裡的 DVD/藍光播放機、有線電視機上盒、MOD機上盒、衛星電視等等都沒問題！   【文／《哈燒王Hot3C》網站】


續前文: [ 1080i 圓剛 HD遊戲錄影盒實作(上) ]

簡單好用的專業影像擷取盒！


在前文中我們介紹了這部圓剛 HD遊戲錄影盒的架構以及配件等等。其實，不只是用在 PS3/XBOX/Wii 遊戲機上，只要是有色差端子輸出的影音設備，都可透過這部 HD遊戲錄影盒轉接到數位電視，同時便可進行側錄。像是家裡的 DVD/藍光播放機、有線電視機上盒、MOD機上盒、衛星電視等等都沒問題！連接這些設備側錄時，等於同時進行了影像擷取以及轉檔作業。電腦玩家都知道，藍光或是 DVD影片轉檔都相當耗時而且是專業的工作。因此這時用戶不再需要耗費好幾個小時的時間、而且也不用動用什麼四核心、八核心高速電腦以及高階顯卡便可立即產生可攜帶的 H.264 AVI 影片檔了！




如果常常因為忙著其他工作而無法收看自己喜愛的電視節目的話，這部錄影盒也正是一個電視錄影機，可以隨時將電視節目錄製為 H.264 AVI 檔案，不管要直接由錄影盒重播出來、或是由電腦上來觀賞都沒有問題！我們稍後也會看到這部錄影盒優異的錄製畫質，幾乎與電視播出的品質一樣！



即使這個錄影盒沒有開機運作，原本的機上盒、DVD等等設備的畫面便會直接 bypass 輸出到電視機，播映時也不會受到影響。




隨按隨錄、flash 隨身碟也行！


這部錄影盒前方面板就有錄影鍵、電源開關按鍵，平常玩遊戲或看電視時可直接按下錄影鍵便可立即進行記錄，因此就算不用遙控器也可隨時使用。錄影盒開機以後便會接管輸出畫面了，但電視螢幕上只會短暫幾秒冒出已經開機的訊息而已，不會干擾到原本的遊戲或電視播映。



用戶可以透過面板上的燈號來了解運作狀態。剛開機會有綠燈閃爍，開機OK後綠燈就會一直亮著。如果按下遙控器 MODE鍵切換到即時模式時，又會改為藍燈以提醒用戶。如果發現閃爍時則表示正在進行某些幕後動作，而錄影時紅色燈號也會閃爍。因此只要觀察燈號就可了解目前運作情形了:

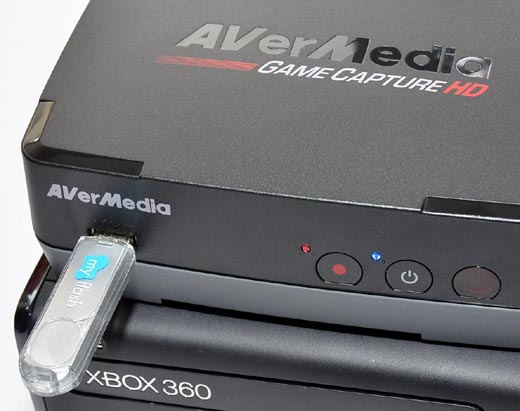

另外，除了使用 2.5吋硬碟錄製外，也可直接將影片/照片錄製到 flash 隨身碟中，這樣子如果要到電腦上觀看錄影的內容就相當方便了！

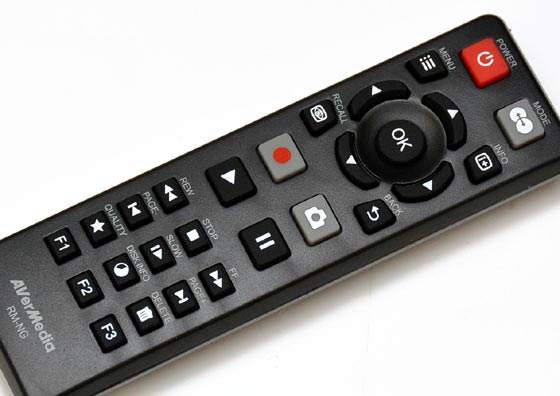

如果需要有更詳細的操作，可以使用搭配的遙控器。遙控器中央有專用的錄影或拍照鍵，下半部則是用來控制播放儲存在硬碟或隨身碟內容的快捷鍵，就跟一般 DVD播放器的遙控器差不多。上方的 MODE 選單可以切換完整模式或即時模式:








平常側錄時其實即時模式就足夠使用了。完整模式時可以開啟 MENU 選單進行更多的操作，以下我們將詳細介紹。



可選擇儲存的設備、錄製的畫質

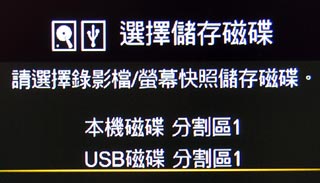

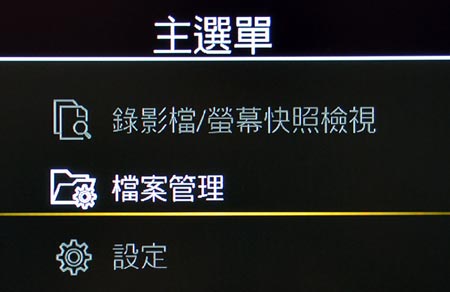

進入 MENU 選單後除了可選擇操作語言、設定日期時間(錄影檔案的檔案都是用日期時間命名，因此最好正確設定)、電源管理(待命或自動關機設定)外，最重要的就是磁碟管理以及影像品質設定，可選擇儲存在 2.5吋硬碟或 flash 隨身碟中:

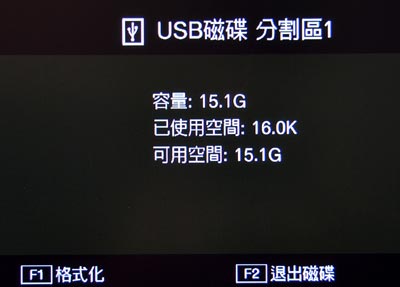

也可看到可用的儲存空間:

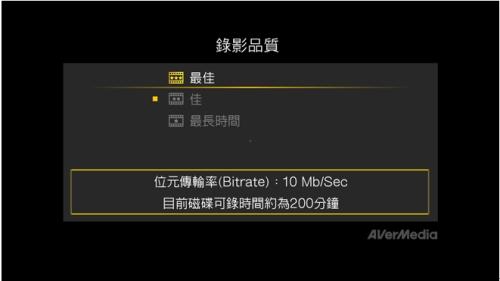

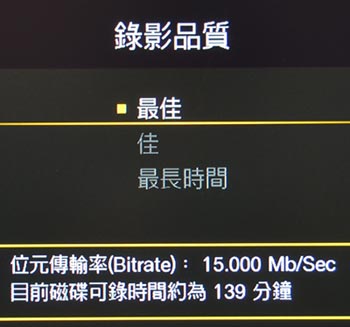

錄影品質方面，則有最佳(15Mbps)、佳(12Mbsp)、最長時間三種(10Mbps)，如果是用硬碟儲存的話，就放心的使用最佳模式以保存最佳畫質。像我們使用的 16GB 隨身碟在最佳模式則可錄製 139分鐘 1080i 影片，超過兩小時容量:



雖然沒有錄影畫面尺寸的選項，不過這部錄影盒會根據不同的訊號來源，自行採用 1080i 或 720p 或 480p 格式錄影。譬如如果接到 DVD 或有線電視機上盒時，便會自行錄製 720x480 尺寸。用戶無需擔心該如何設定的問題！

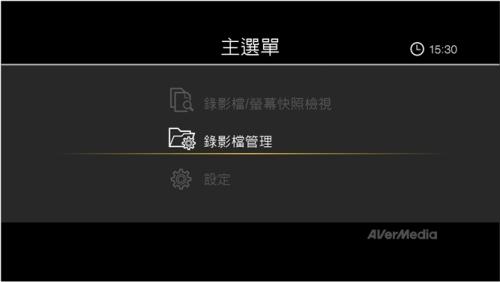

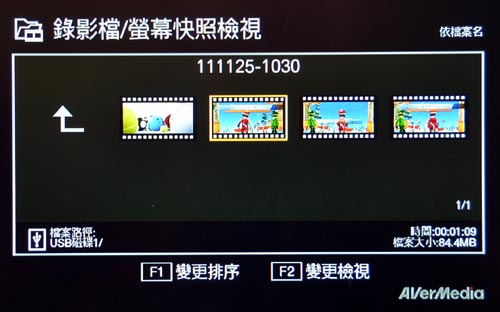

另外，也可由選單中直接進行影片播放與管理:




影片檢視時，這部錄影盒就搖身一變為播放器了！





實錄影片參考


以下我們提供圓剛 HD遊戲錄影盒的實錄影片供網友參考錄製畫面品質。我們分析影片資訊可看到，不管是 Full HD 或 720P 或是 480P格式，所錄製的影片都是 60fps 規格，因此畫面相當流暢。聲音部分則都是 128Kbps 的立體聲 MP3。由第一段的賽車影片可看到絲毫沒有停頓掉格現象產生！而用來錄製第四台電視畫面則相當清晰逼真，幾乎與電視播出的品質沒有兩樣！




以下影片我們都上傳到 Youtube 以方便網友即時觀賞。亦可下載原始檔案。所錄製的影片檔案格式都是 H.264 AVI 檔，使用 Windows 7 的媒體播放器就可立即觀賞了。但請注意影片版權，內容均屬各原創公司版權所有，此地僅供示範錄影使用，請勿進行其他用途！





1.由 XBOX 360 所錄製的 1080i 畫面 (1920x1088 60fps H.264 AVI)，下面 Youtube 播放時可自行選擇 240p, 360p, 480p, 720p 或更高畫質，播放 720p 或 1080i 時可能需要較高的電腦配備以及較佳的上網頻寬，若有停格現象請耐心稍候 Youtube 緩衝影片串流處理，播過一次之後再行播放便可相當流暢:





下載原始影片檔(約 30MB)，按滑鼠右鍵另存目標





2.由有線電視所錄製的電視節目 480p 畫面 (736x480 60fps H.264 AVI)，下面 Youtube 播放時可自行選擇 240p, 360p, 480p 畫質:





下載原始影片檔(約 13MB)，按滑鼠右鍵另存目標






3.由 DVD播放機所錄製的片段 (736x480 60fps H.264 AVI)，下面 Youtube 播放時可自行選擇 240p, 360p, 480p 畫質:





下載原始影片檔(約 14MB)，按滑鼠右鍵另存目標





詳細內容請參考:《1080i 圓剛 HD遊戲錄影盒實作(下)》



【更多文章請上《哈燒王Hot3C》網站】



全文網址: 1080i 圓剛 HD遊戲錄影盒實作 (下) | 數位生活 | 3C產品 | udn數位資訊 http://mag.udn.com/mag/digital/storypage.jsp?f_ART_ID=357035#ixzz1f10CfwWs
Power By udn.com

KOBSS

本文章最後由 KOBSS 於 2011-11-29 09:46 編輯

目前看到的特點是
1. H.264 AVC bitrate 可達 15Mbps, 畫質應該與日系藍光錄影機相當
2. 影像可 Pass-thru 給電視, 不會有延遲現象
3. 可內接&外接硬碟, 不怕錄影時間太長容量不足
4. 錄影時不用開電腦, 錄完影再拿到電腦上就可播

但是光 "看" 就能發現的缺點
1. 錄影存成 AVI 是哪招? 都用 H.264 的 hardware CODEC 了, 怎麼不存 *.mp4 更實際? 是沒有 AAC 的 license 嗎?
2. 沒有告知各個解析度下的 Bitrate  (1080i 有 15Mbps 還不錯, 但是若 480p 也用 15Mbps 就有點腦殘了)
3. 錄音只有立體聲, 聲音只有 MP3 128Kbps 似乎也太...自我感覺良好.
4. 最高解析度只能到 1080i , 而交錯式的影像在電腦上還要再另外處理
5. 沒有附贈電腦上的轉檔軟體

而之前 Avermedia 曾經有不良的記錄, 1080i60 弄成 1080p30 竟然還不認為有錯.
所以這次就不搶先當白老鼠了...

facelover

轉貼



1080i 圓剛 HD遊戲錄影盒實作 (下) ‧哈燒王Hot3C 2011/11/28  不只是用在 PS3/XBOX/Wii 遊戲機上 ...
clubpower 發表於 2011-11-28 23:50

這個外盒的質感, 看起來沒有比訊號強波器好多少
