New Ipad 3...部到精研

west

先拍個照，這需要點時間做精闢的評測
一次來了三部...所以還是叫做Ipad 3開箱。
New iPad 64G 4G版本(白)
New iPad 64G 4G版本(黑)
New iPad 16G wifi版本(白)

New iPad 64G 4G版本..黑色白色各一部


從外觀唯一可以辨識不同世代的位置，就是攝影機的鏡頭口徑大小


其中一部聽說即將分屍...
New iPad 分屍前準備


自爆中

pansc

動作真快...直接從美國帶回來的啊...
快快...我要詳細的照片...
雖然我才把ipad 1賣掉...不過...不買...

dj110kimo

好熱呼呼的IP3阿!
前天聽廣播有提到說這次IP3,好像只有做內部硬體的更動!
外觀跟IP2差不多,只是有變較厚一點點!
然後還有一項是"台灣目前用不到的功能"....好像是什麼4G的...我有點忘了.....
都是從廣播聽到的消息!但現在就乖乖的等評測出爐囉~

west

托HD Club 西楓站長(http://www.hd.club.tw)的福, 遠從全球最先發售的澳洲與香港第一時間空運回台,
Kisplay, PostAnts與HD Club三個網站共同開箱, 把第一手開箱資訊分享給大家.


托HD Club 西楓站長(http://www.hd.club.tw)的福, 遠從全球最先發售的澳洲與香港第一時間空運回台, Kisplay, PostAnts與HD Club三個網站共同開箱, 把第一手開箱資訊分享給大家.
有關於New iPad的規格特色詳細資訊可以參考New iPad! 特點規格總整理! (http://www.wretch.cc/blog/KisPlay/1967773), 這邊就搶先為各位開箱. 在外箱正面, 俐落地以15度角表示新顯示器FFS技術的視角廣度.


外包裝印上Apple引以為傲的 iCloud


這台是16 G WiFi, 其他兩台64 G LTE正被把玩中.


撕去膠膜準備開箱!


開箱!! 映入眼簾的就是純白的iPad!


取出主機後, 底下就是說明書與充電器.


充電器是組合式, 是澳洲規格的插頭.


輸出為5.1V, 2.1A


另外64G 4G版本為香港規格的插頭


傳輸線部分當然一樣是30 pin


說明書與Apple貼紙


整體外觀與iPad2相似度95%


Home鍵, 彈性似乎有比較好一點


前置鏡頭


鏡頭上方還有感應器


背面照


底部30 pin連接孔


擴音喇叭


音量按鍵與靜音切換鍵

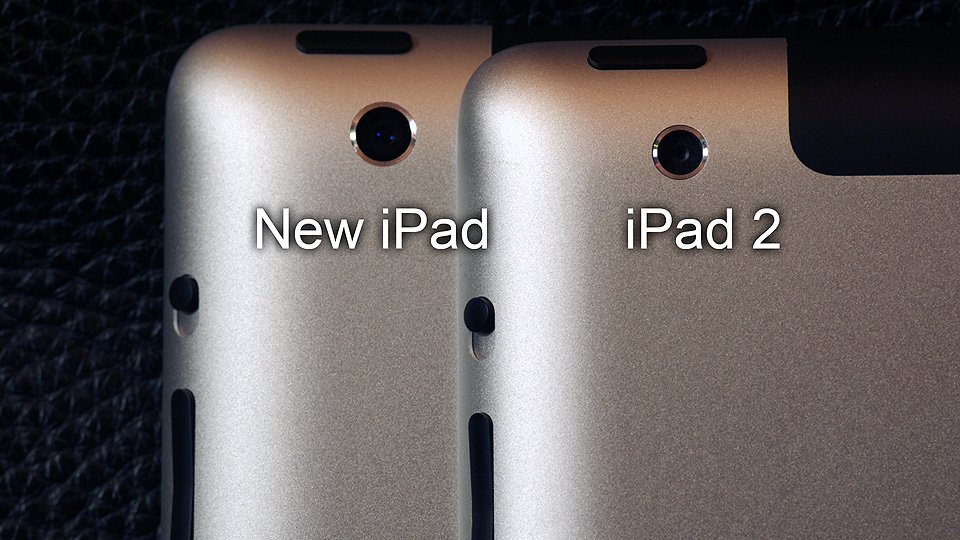

這次的鏡頭口徑比較大


電源與螢幕鍵


收音孔


3.5mm的耳機孔


另外一側


兩代的厚度比較, 看的出來哪一台是New iPad嗎? 0.6mm的差距真的不大.


New iPad的圓弧半徑似乎比較大一些.


開機!!


直接來看看最明顯的差別, 就是螢幕解析度, 先從Kisplay網站來看, 左邊的是iPad2, 右邊的是New iPad.


直接放大來看, New iPad解析度非常精細!


iPad2真的差別超大!


接下來看HD Club的網站. 以下這兩張圖一看就知道上面就是new iPad!!




接著來比較美女圖, 左邊的是iPad2, 右邊的是new iPad. new iPad的色彩飽和度與對比都好非常多.


放大來看髮絲紋, 好細啊!


這張的髮絲...啊...殘念了!!


牛仔褲的拉鍊, 啊~~ 這能不敗下去嗎???




拍照功能
接下來用new iPad的相機來測試拍照功能, 這一代的相機果然進步很多!






影片部分
拍攝影片部分就...雖不及專業的攝影機, 但是家用尚可!

west

New iPad台灣自己拆(上)
文章 Kisplay

有網友問小弟為什麼好好的機器要拆? 又為什麼iFixit拆完了你還是要拆? 其實, 有時候人還是要有點熱血和瘋狂, 不自己動手玩玩看, 怎麼有機會親眼看到裡面長什麼樣子, 所以分享給台灣的朋友們 New iPad拆機文.

在開始拆機文前首先要先跟我女兒們說對不起, 犧牲了陪妳們的假日, 下禮拜一定補回來. 也希望各位網友看完這篇文章能夠幫小弟分享出去或是給些鼓勵, 讓小小部落客的熱血可以持續燃燒!

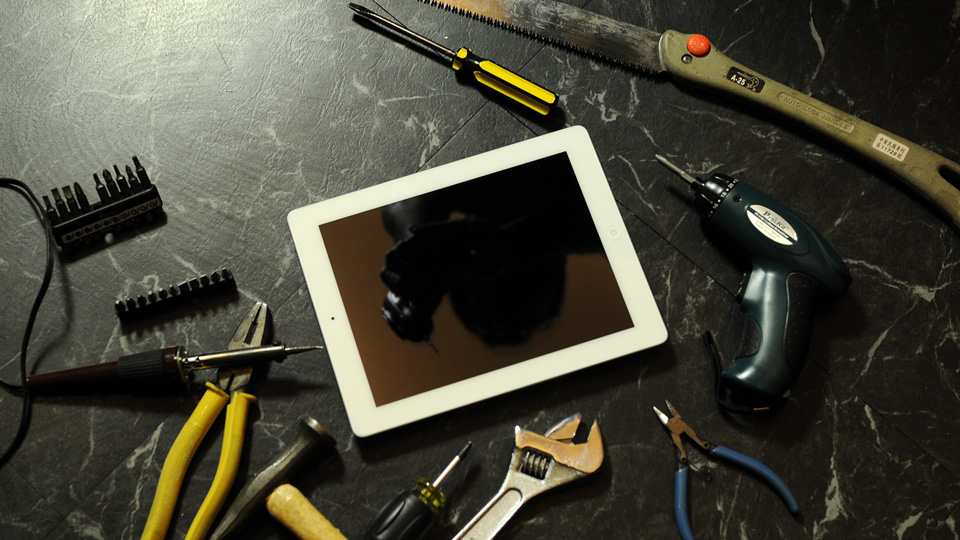

那麼開始了! 首先, 當然要準備拆機的武器. 吹風機是要拿來將最上面的觸控板拆下來最重要的工具, 雖然沒有像iFixit那麼多, 但是後來證明是夠用的!


一開始先用吹風機將邊緣的膠稍微融掉


從邊緣插入起子, 可能是起子不夠薄, 插不入隙縫.


換薄一點的, 總算有一點縫, 但一直沒辦法繼續開下去.


試了好多把起子都很不順手, 原本打算用刀片慢慢把膠割開, 但又怕割到連接線, 所以從皮包拿出幾張卡, 看看用信用卡有沒有比較好開.


果然一試就中, 很順利的就插進縫隙中


果然還是信用卡厲害, 接下來就邊吹邊劃開, 好順暢啊!


四周圍畫一圈後, 完成觸控保護鏡片拆解, 看到iFixit還用吸盤把他吸起來, 拆完不就用省輕輕撥開就好嗎? 用吸盤是要...

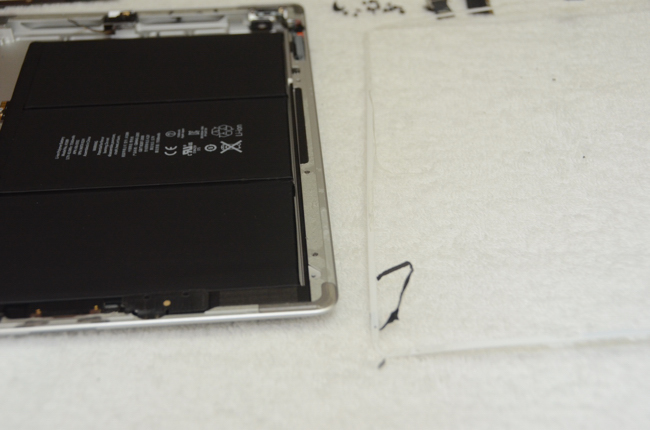

把觸控保護玻璃拿掉後, 怪了, 怎麼有一條鬚跑出來...


啊~~~~ 剛剛信用卡刷得太開心了, 一不小心就把連接觸控保護玻璃的連接線劃斷, 這下好笑了, 就算組的回去也沒觸控可以用了!! 這邊要提醒之後還有要拆的朋友, 機身左下角有條觸控連接線, 要切開黏膠時最好先避開這邊.


這時候的New iPad還是可以開機的!


接下來繼續把顯示器給拆下來, 四個角落都有細小螺絲.


螺絲鬆完後就可以把顯示器拿起來, 這步驟也要特別小心, 因為有顯示器連接線.


這條連接線連結螢幕的機版與主機板, 還有一條就是剛剛被截斷的觸控連接線.


小心地把連接線從主機板上取下, 在每個連接器上都有膠布, 要先摳下膠布在分離取下連接線.


把顯示器取下, 這款顯示器與iFixit拆下來的型號相同, 也是三星的螢幕, 看來該不會這一波都是三星的螢幕, 那傳說中LG與Sharp到底在哪裡呢?

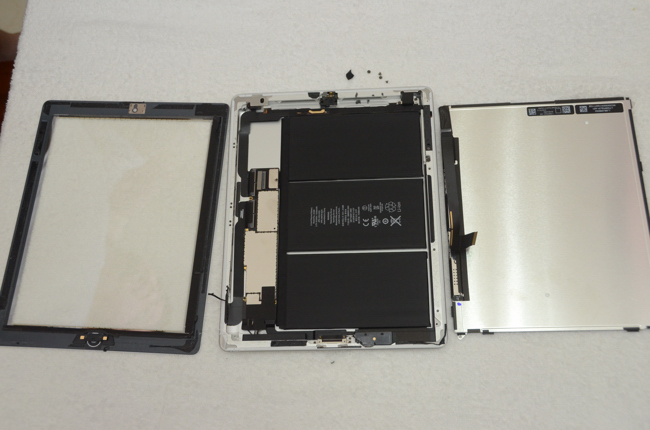

把顯示器分離囉~ 底下這張照片可以很明顯看到供電系統是由三顆電池並聯的, 但此時卻發現了一個非常詭異的事情~

未完待續~ 請繼續收看下集! New iPad台灣自己拆(下)

udo07

要分屍....好慘忍....好血腥啊~~
哈哈
西楓大跟精研的動作真的是超快的啦~~

寂靜風兒

流口水...
我也託友人從美國帶回，但沒西楓大這麼快速QQ
別把它拆了!!!!!!留給我吧

caodashuai1

太残忍了。才拉回来就要分掉。。
     自己都想去弄台来啦。
  还是等在大陆上市吧。
            各种大真是神速呢。

popo

總部有新玩具!! 準備來去玩玩，體驗視網膜螢幕

clubpower

IPAD 3 看來真是好東西,
可惜這次沒買到, 要等到下個月了, 就先看看評測過乾癮。

dvw1120

IPAD3真讓人期待
不過也讓IPAD2降價了
我可以入手了!!開心

泡泡

好羨慕阿~

我家女王超想買一台來玩的~!!!!

台灣不知何時"容易"買的到說~XD

west

新增:New iPad台灣自己拆(上)

lcping

.
哇~~ 利害~~
.

autumn

劃斷了 @@，
這下我比較想看修復的過程了~~~

johnson_choa

本文章最後由 johnson_choa 於 2012-3-18 06:41 編輯

太血腥的拆解畫面，暴力暴力...
哈，這一拆是否要來繼續上演最後的焚燒過程，這可是很震撼，話說可憐的新機.父母不愛沒人疼...
我比較介意他在1080P上可以撥放多少流量的畫質，這點是我一直期待的，再兩天我的也將收到，看了這開箱文，讓我一點雀躍的新鮮感頓時消減了不少，我覺得這次新機可能得等軟體的支援上來才有其看頭，否則優勢並不容易彰顯，應該說明年的新IPAD可能會比較有躍進的機會，難怪全世界對此次的新機的市場上熱度不夠，或許今年新IPHONE5比較有可能有些新突破吧.
期待

asa00322

下集來了
文章 Kisplay

New iPad台灣自己拆(下)

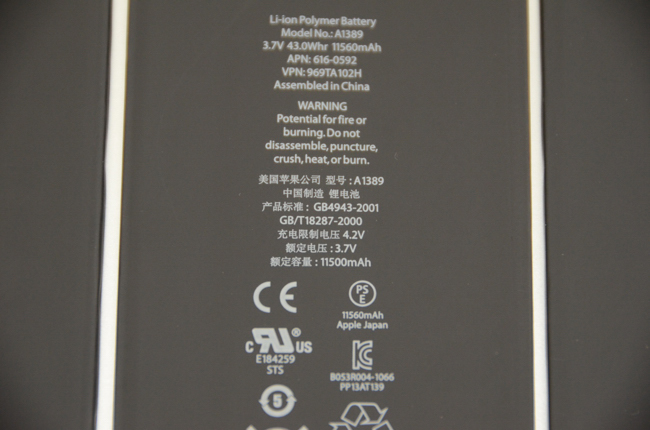

在New iPad台灣自己拆上集的最後說到發現了一個詭異的地方~ 特寫一下電池的畫面說不定大家就可以看出端倪!

在上面屬下來第三行的英文標出電池容量大小為 11560mAh, 但最後一行中文卻標 11500mAh, 這是Apple電池打印品管出問題了嗎?
還是計算方式不一樣? 有誰可以告訴我~~~

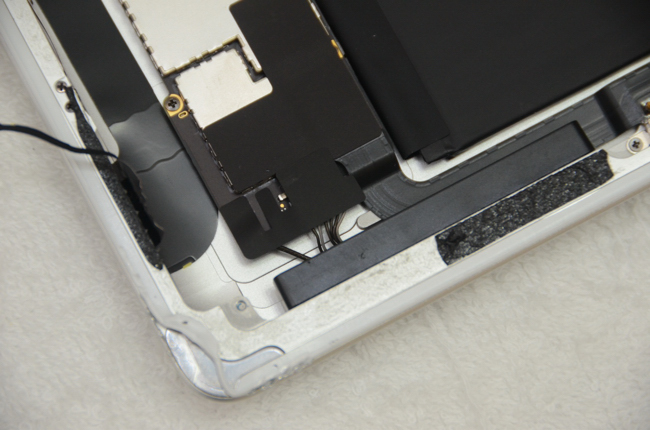

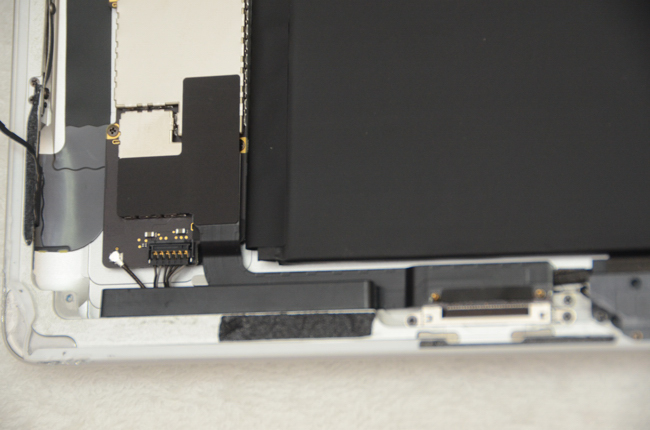

接下來還是要繼續往下拆! 再來的進度就是把連結線部分一一拔起, 左下角有一片膠布把連結線蓋住.

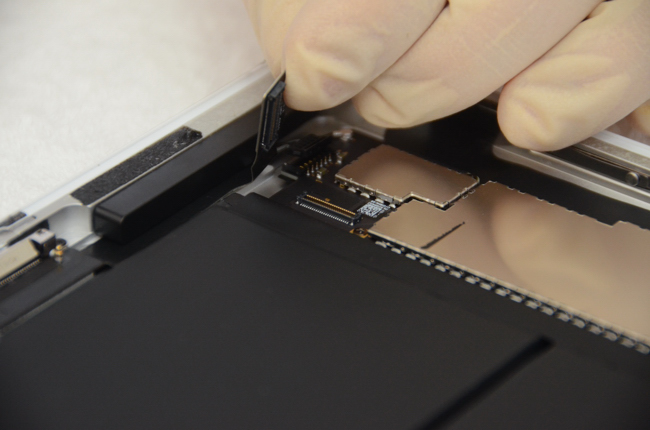

摳下連結線貼布後, 左起為天線, 中間六個接點的為喇叭線, 右邊扁扁的那條是30 Pin接孔連接線.

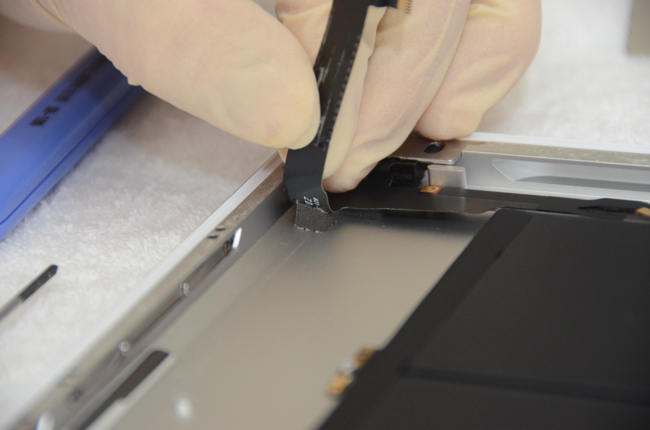

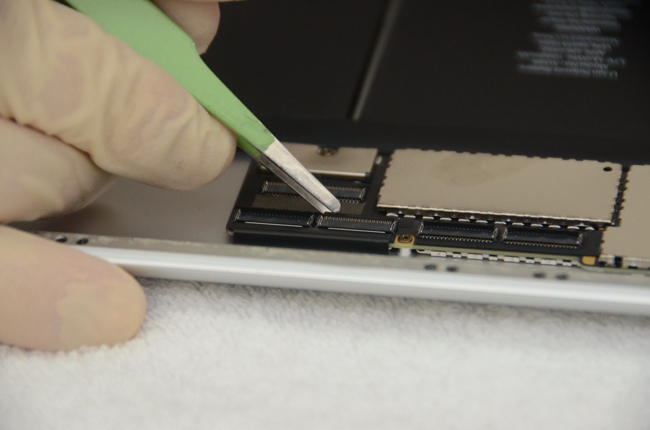

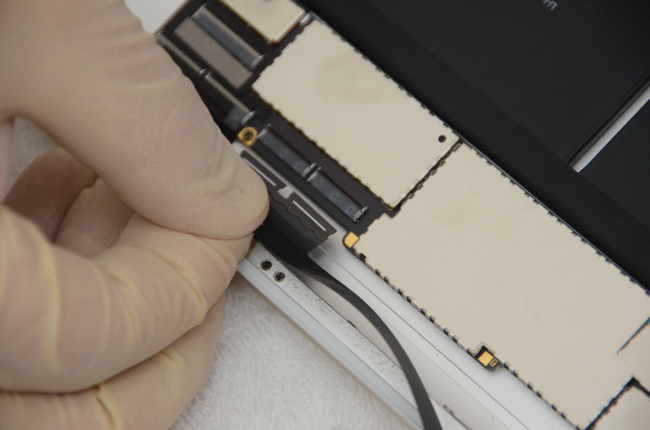

線很細, 要小心的順著插孔方向取下! 這樣就完成主機板底部連接線拆除.

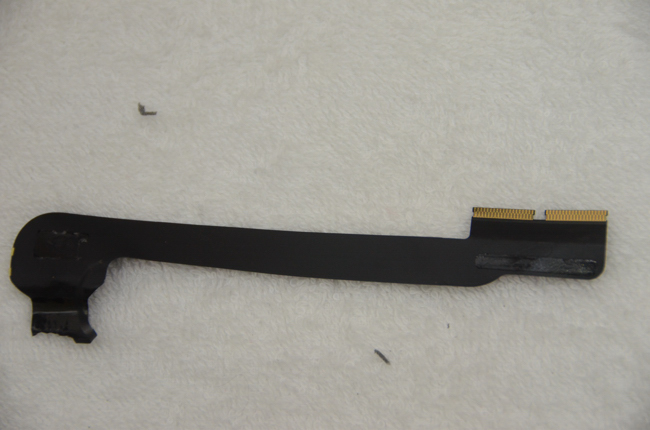

當然還有很多線還沒拔下來, 其中一條就是剛剛被劃斷的觸控連接線.


這真的是超大敗筆...哭~

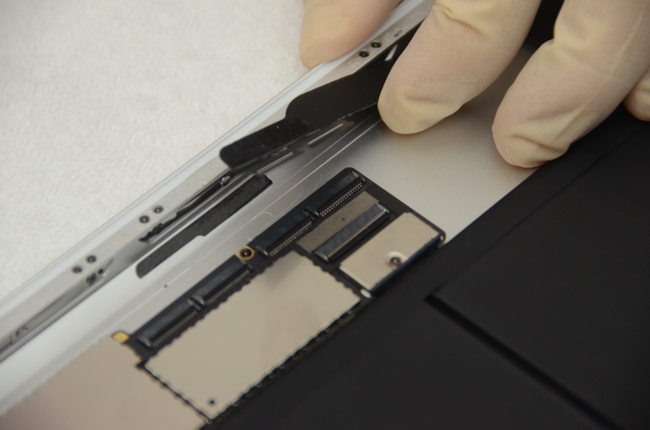

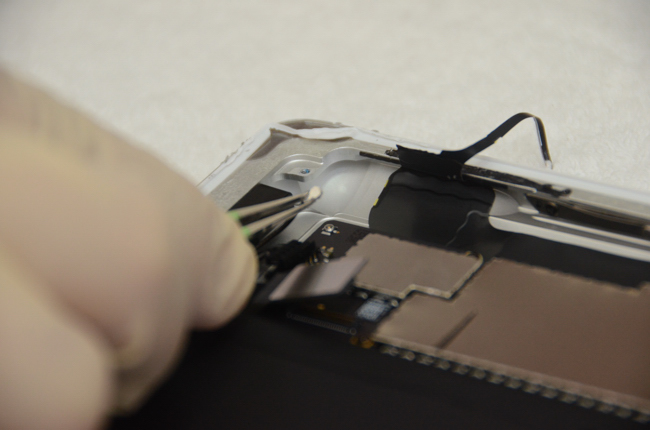

再來, 主機板上方有一條與耳機孔, 相機整合在一起的小機版連接線, 這條也要先取下來!

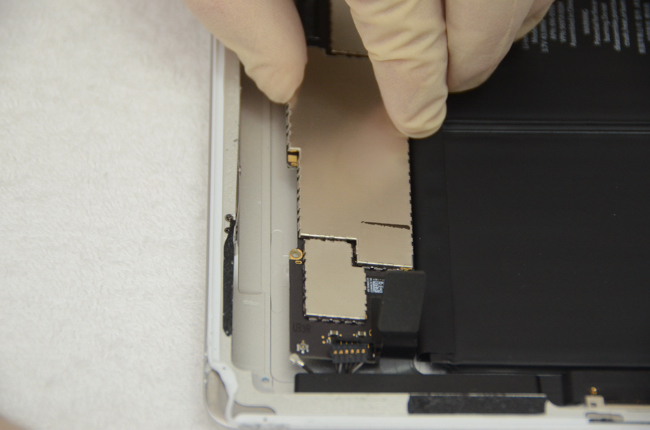

這樣才算把主機板的線都去除完畢, 接著把主機板拆下來囉!

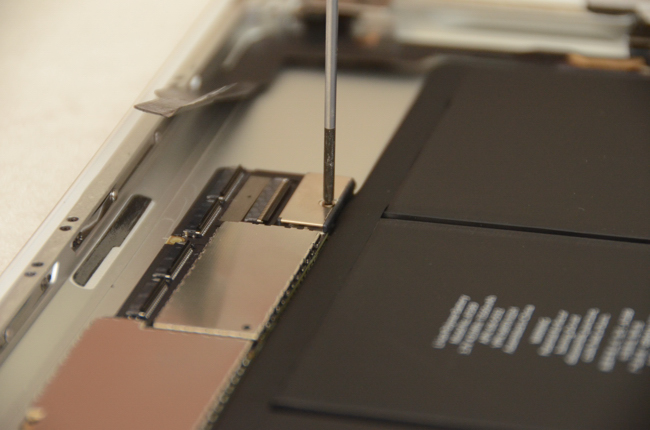

鬆下幾顆螺絲後就可取下.

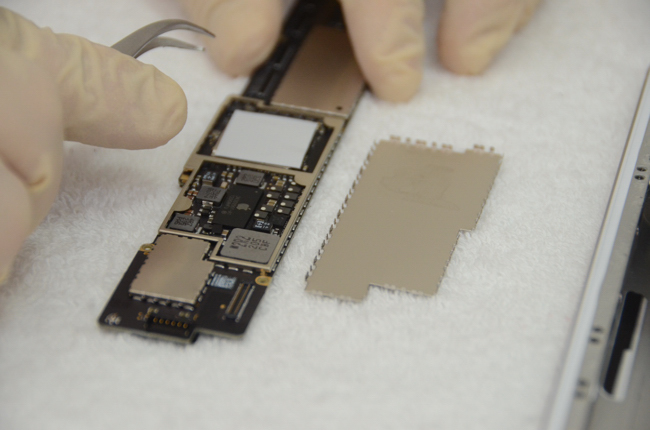

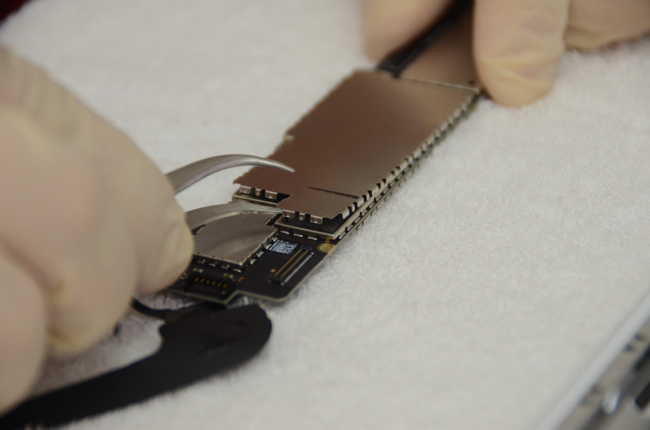

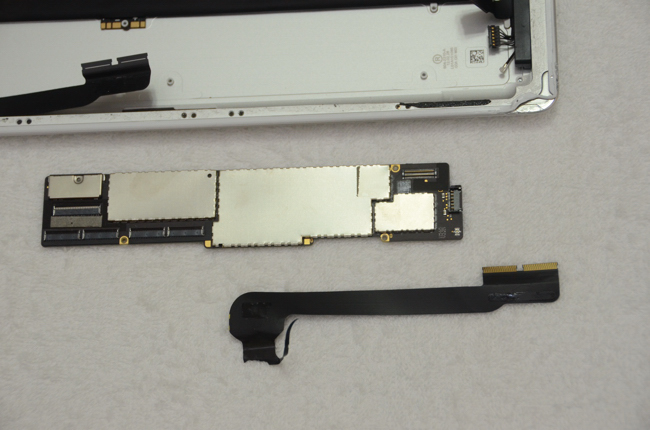

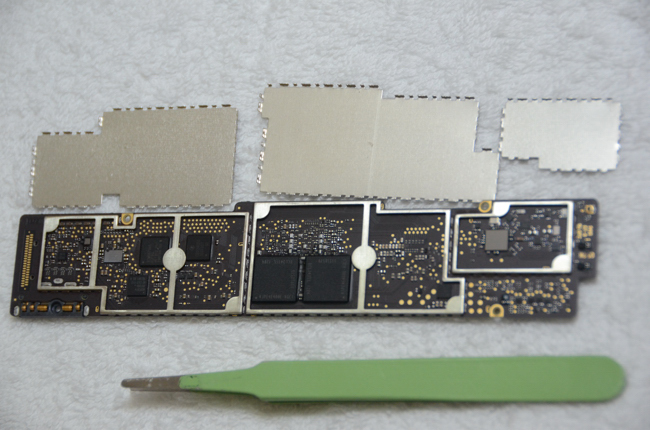

主機板取下囉~ 接著就把上面覆蓋的金屬片拆下來.


這些金屬蓋板都非常細小, 還難想像這麼小的金屬蓋板怎麼沖出來的.

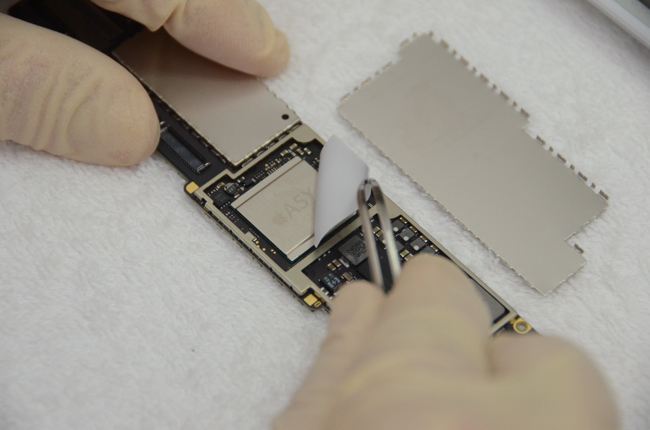

好像看到處理器了, 上面有貼紙!

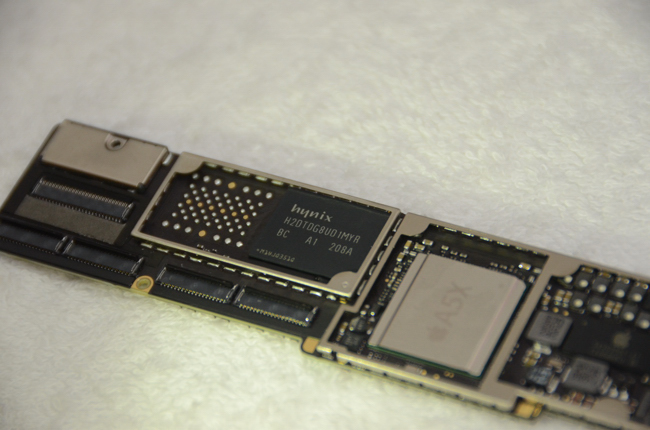

撕下他!! 是的A5X登場!


使用的快閃記憶體是韓國海力士Hynix 16G

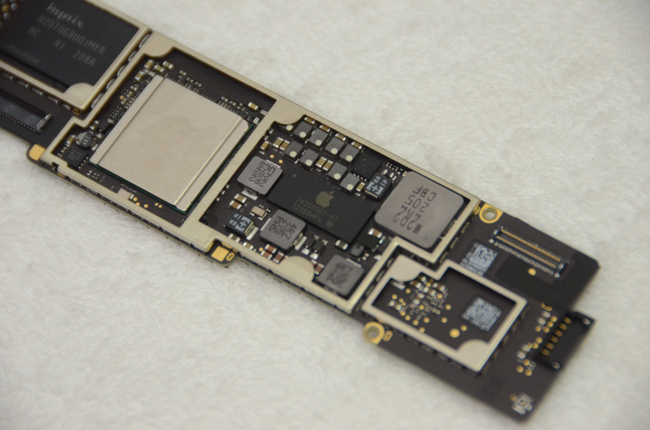

有一顆畫上蘋果標誌的黑色IC是電源控制IC, 其他部分小弟部是很熟悉, 還請各位補充說明.


主機板正面的樣子

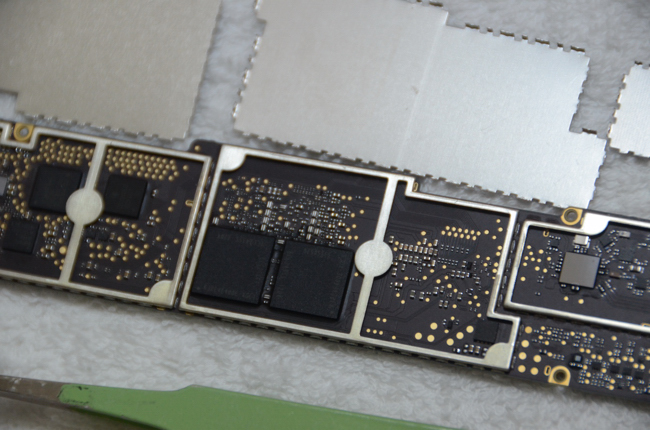

繼續拆後面鐵蓋

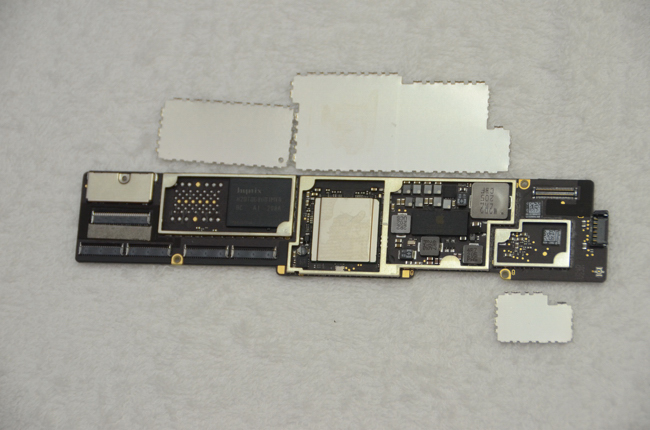

全部取下!


中間這兩塊大概是RAM吧, 型號是ECL24...

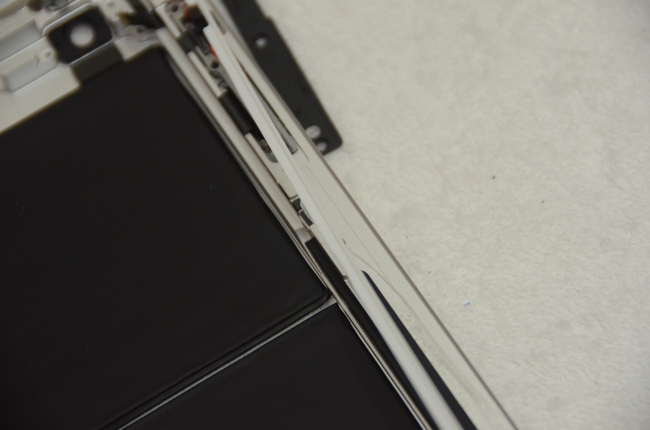

在看完主機板後, 突然發現邊邊有白色的膠條, 這應該是防止水氣進入的防潮膠條吧!


那當然也要把防潮膠條拆下來!

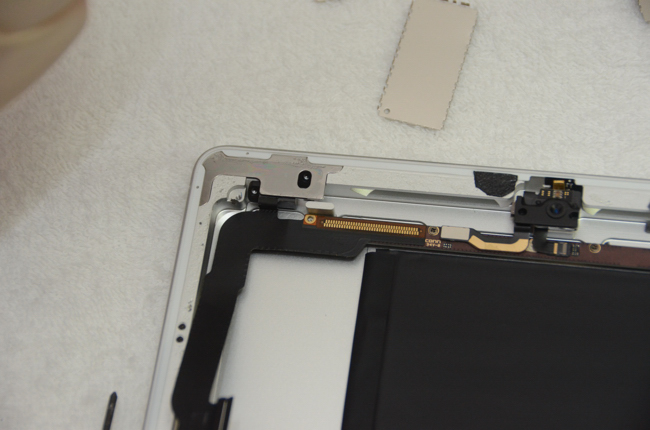

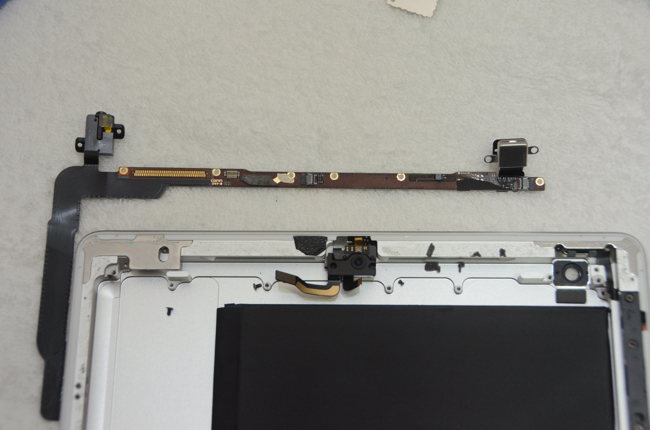

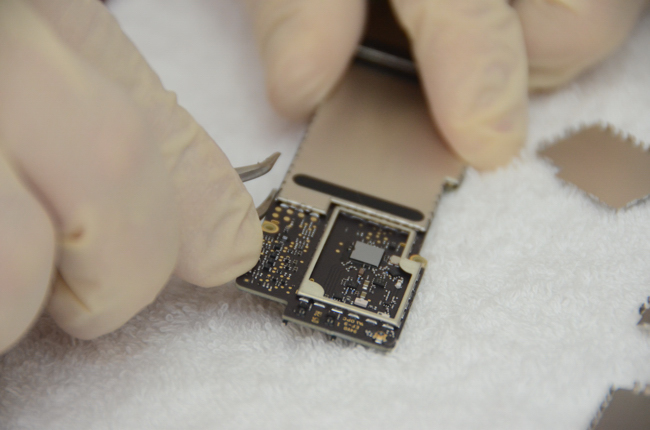

接下來把機身最上方的小機版拆下


這塊機版整合耳機, 前置與後置鏡頭, 還有聲音控制鈕


拆下來囉~ 沒想到這幾個部分居然不是設計在主機板而是使用獨立為其形狀設計的小機版, 果然是蘋果才有辦法撼動這些機版廠商為其特別設計.

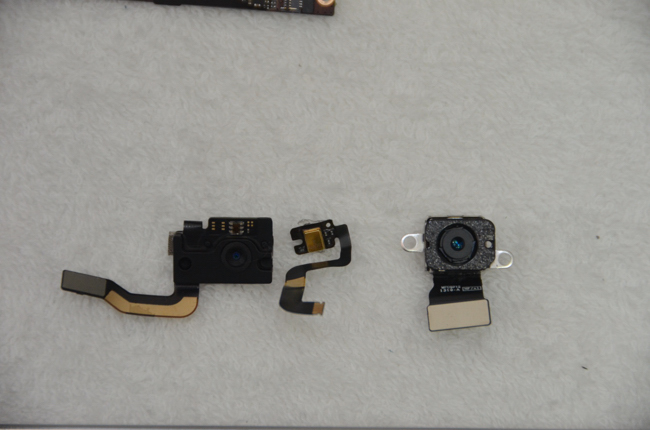

兩個鏡頭加上耳機孔元件一起拍個照吧!

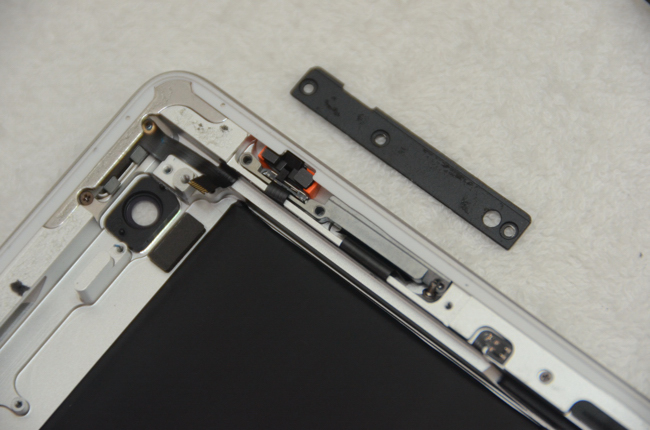

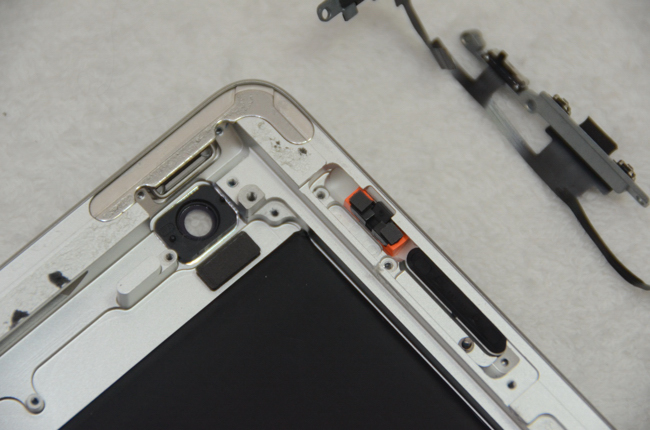

最右邊的音量控制器也一起卸下來囉!

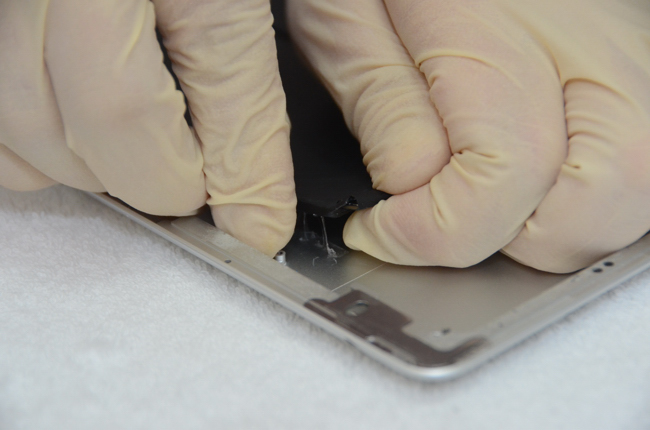

接下來這才是最難拆的部分, 電池黏得有夠緊的, 只好再請出吹風機來慢慢拔!


電池拔掉後, 只剩最後一個部分, 也就是天線, 30 Pin連接孔, 與喇叭!

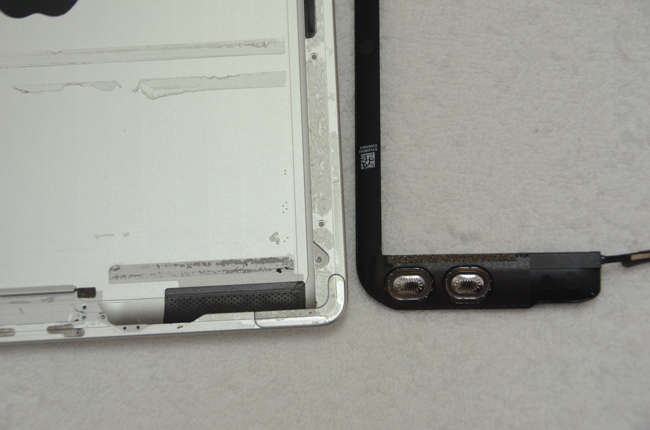

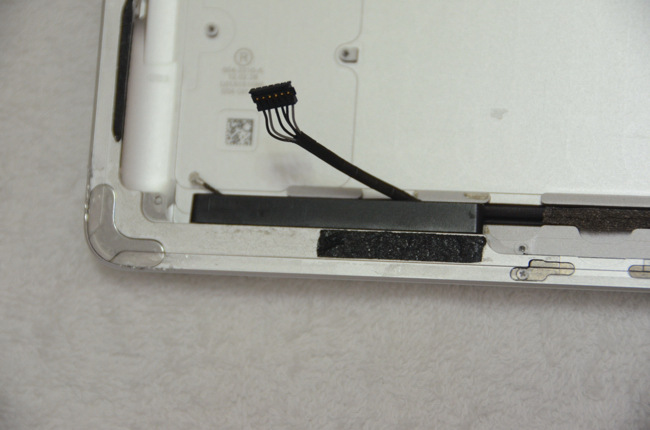

喇叭裝置這邊就輕鬆取下囉!

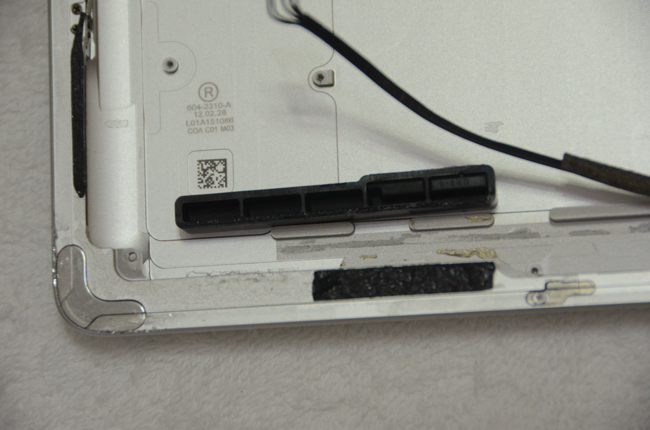

怪了, 底下怎麼會有一個不知道是什麼東西的黑色方塊..


拆下來看看...哇咧~ 是方形小墊塊, 還以為是什麼厲害的東西!

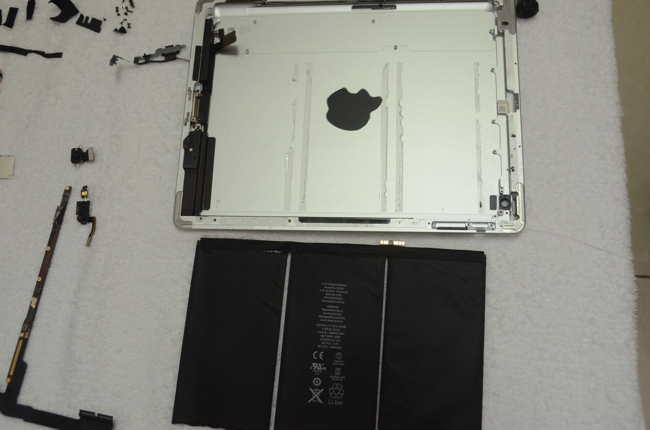

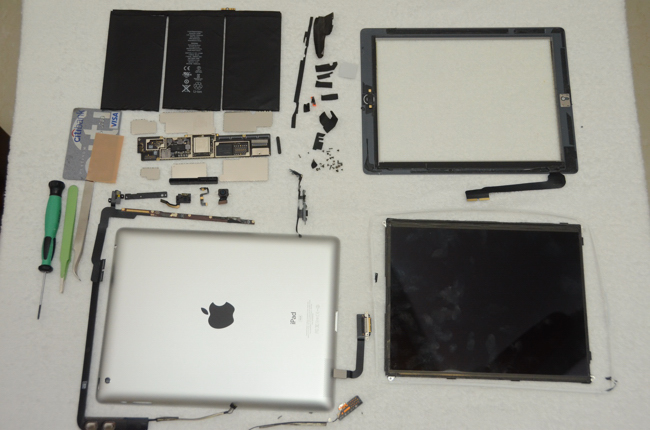

好了, 拆解完畢, 最後把所有東西一起合照. 有朋友說, 旁邊那張信用卡是用來再買一台的, 的確是啦!
因為這台的觸控連接線已經不小心斷了, 所以真的只能再買一台了.


拆完感想:
1. 其實New iPad裡面的空間比想像中來的不擁擠, 其實應該有機會可以將長寬做得更小. 或許是想保留一些空間散熱更方便, 或許是要與前兩代的大小一致讓周邊廠商可以繼續賣他們的周邊.
2. 之前朋友都說要使用工業熱風機來吹, 後來自己使用家庭吹風機後, 其實也沒有什麼大問題.
3. 裡面的元件沒有想像的複雜, 幾乎都是以整合性得機板把功能集中.
4. iFixit真的很厲害, 但小弟用熱血與勇氣還是拆的下來.
5. 整天從new iPad開箱測試到拆解一直沒睡到已經早上六點發文, 寫的時候不覺得累, 但在寫感想時睡意都湧上來了, 實在有夠累的, 也請各位網友給小弟一些支持, 讓小弟的熱血可以因各位的鼓勵持續燃燒!

最後, 特別感謝兩位不具名好朋友助拳, 才會讓這熱血的拆機更順利. 還有感謝站長西楓的幫忙, 才有機會在這麼短的時間裡拿到new iPad!

autumn

本文章最後由 autumn 於 2012-3-18 07:19 編輯

看到下集了，我應該扛著微距鏡過去支援才對。

asa00322

想起以前拆修螢幕的日子，不知道刷壞幾張"信用卡"勒...超好用的工具喔..

elvisfan

這實在太酷了…雖然apple可能量延用ipad2的模具，但解析度仍是一大賣點!!! 不過解開它倒是很屌~ 會打算放到果汁機裡頭嗎?!
