自製ESATA硬碟外接架

發表於 2008-8-30 06:01:56 | 顯示全部樓層 |閱讀模式

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

自製ESATA硬碟外接架

自從來到HD的世界,硬碟的容量總是不夠用,

硬碟越來越多,總是找不到符合NB使用的外接盒,所以我就動手做囉~~

規格說明:

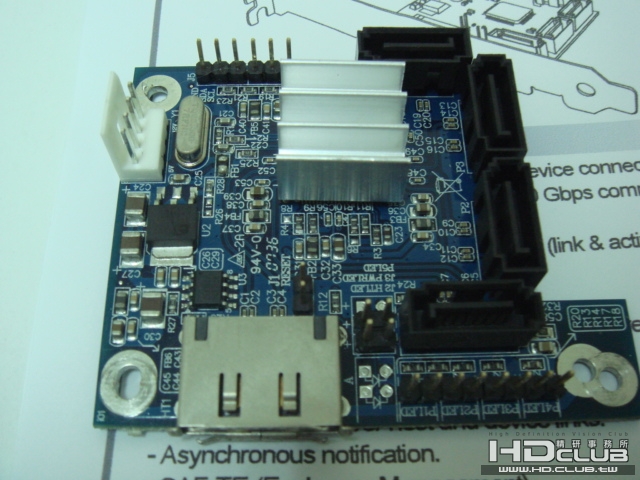

介面為ESATA,擴充卡可連接四顆硬碟,理論上可以無限串接(使用一張擴充卡可接四顆HDD,兩張可接7顆HDD)

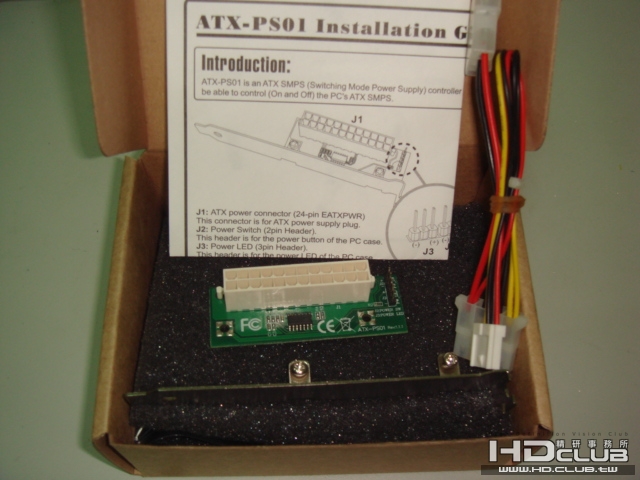

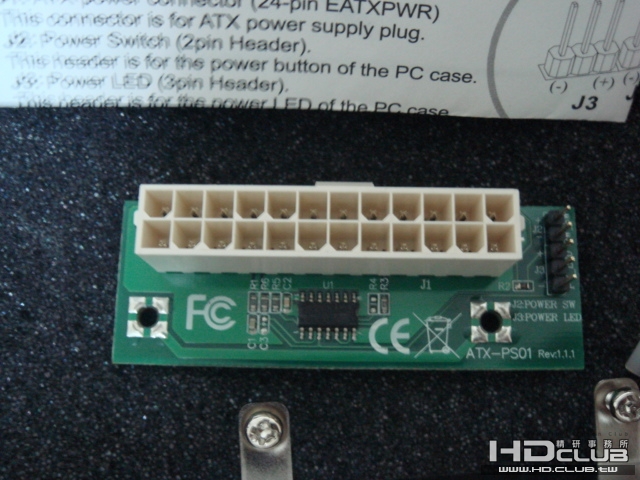

電源使用一顆Micro ATX搭配一塊控制板供應

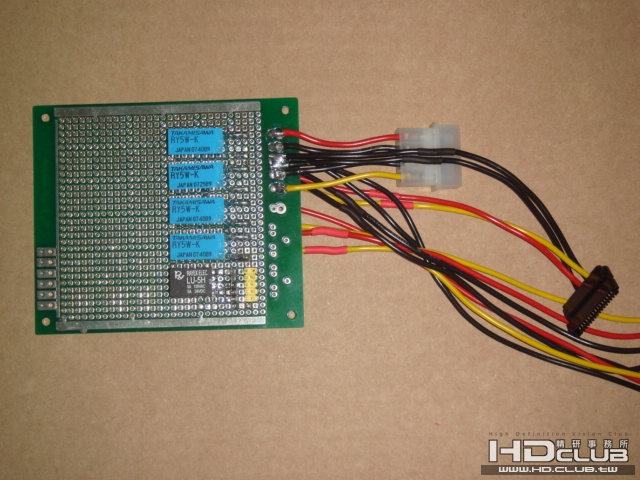

每一顆硬碟都由一個獨立開關控制一顆繼電器,需使用哪顆硬碟就開啟哪顆(這也算節能喔!!)
風扇部分已將線路做好,目前找不到剛剛好的風扇,所以還未裝上

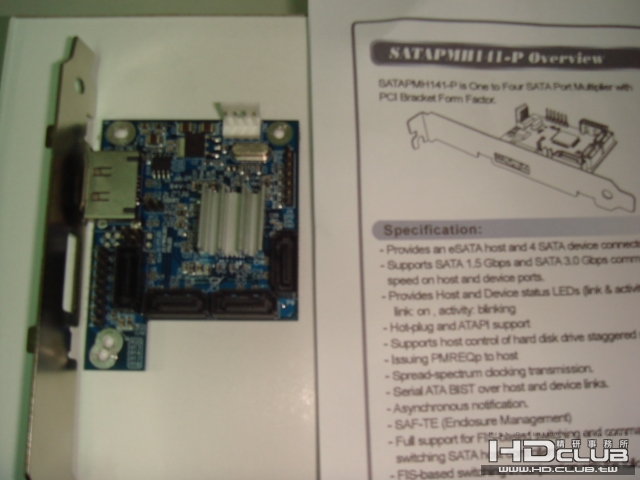

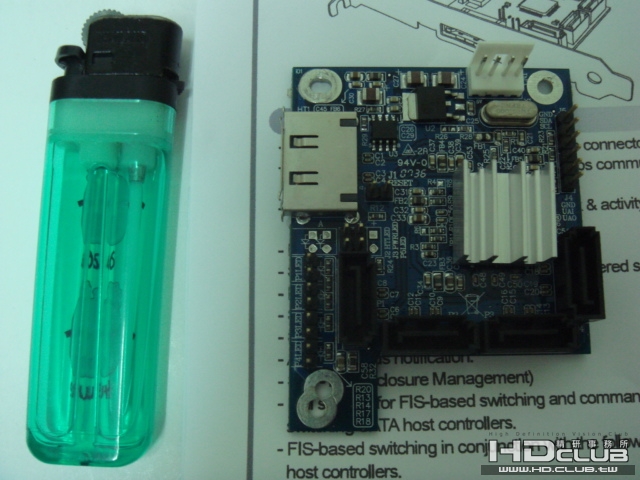

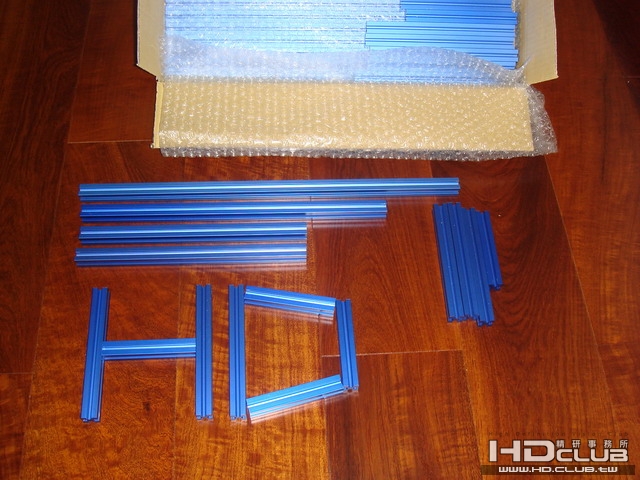

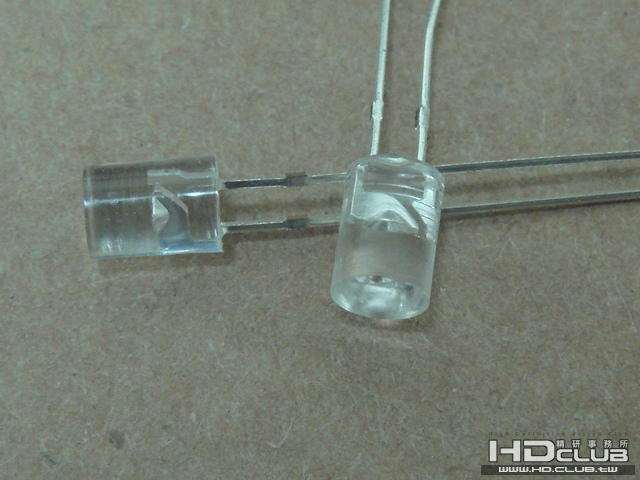

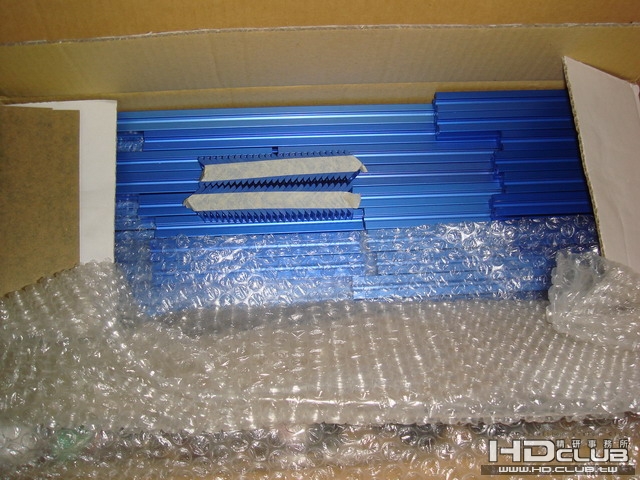

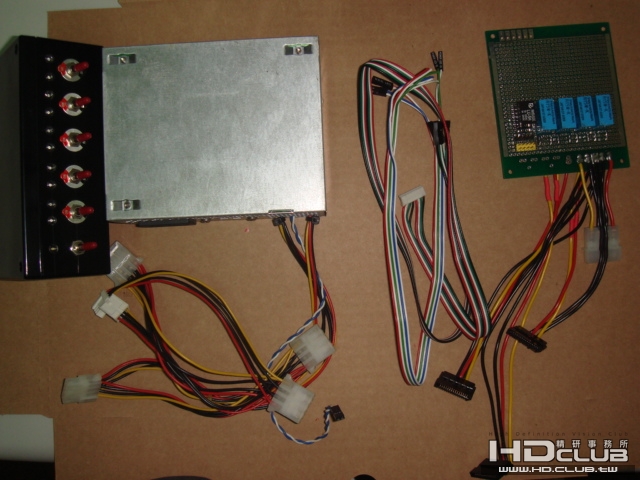

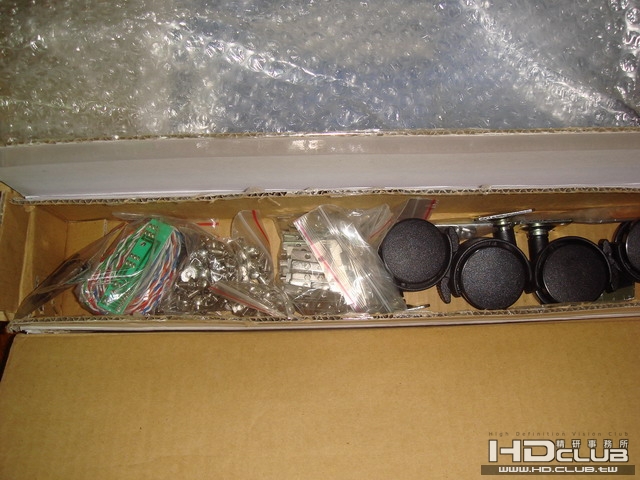

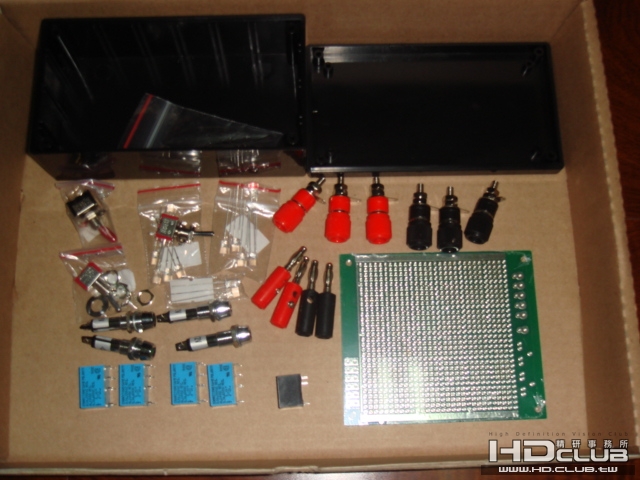

使用到的套件：

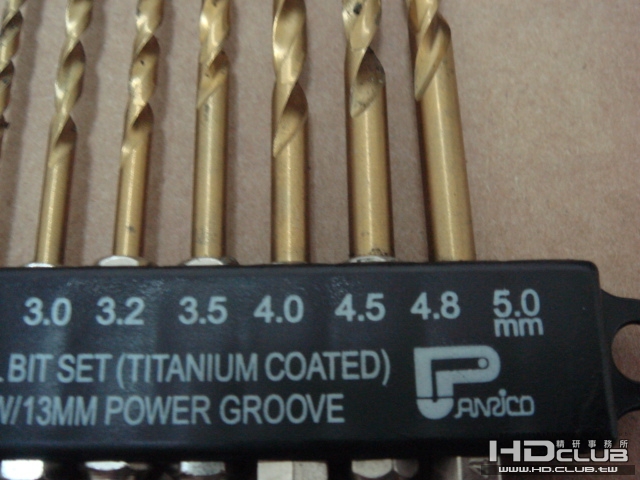

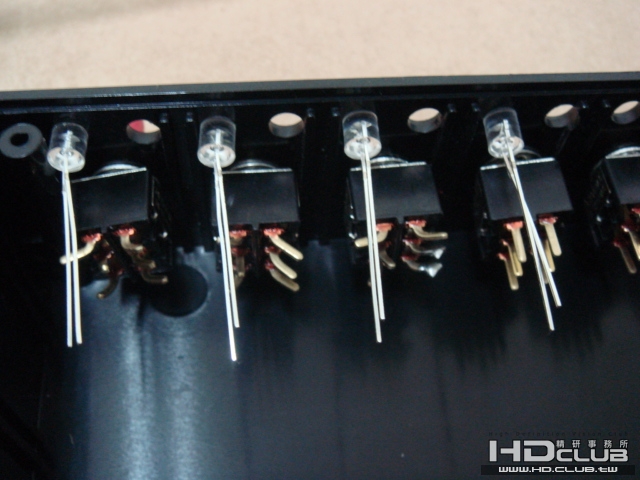

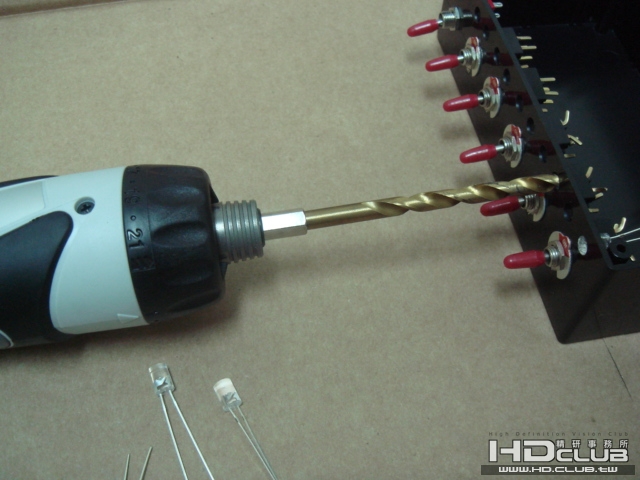

開始ＤＩＹ囉：

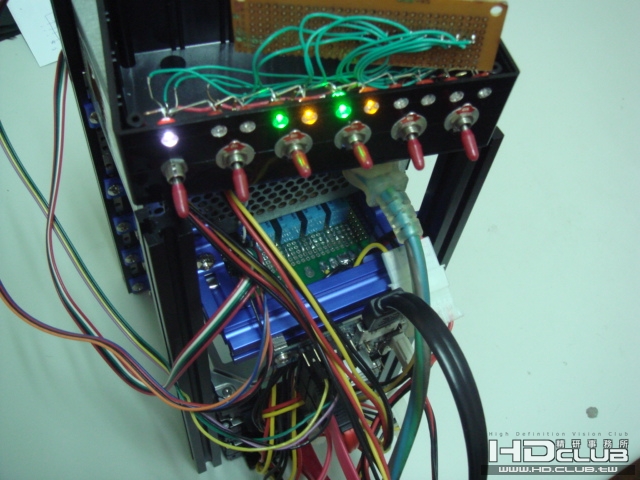

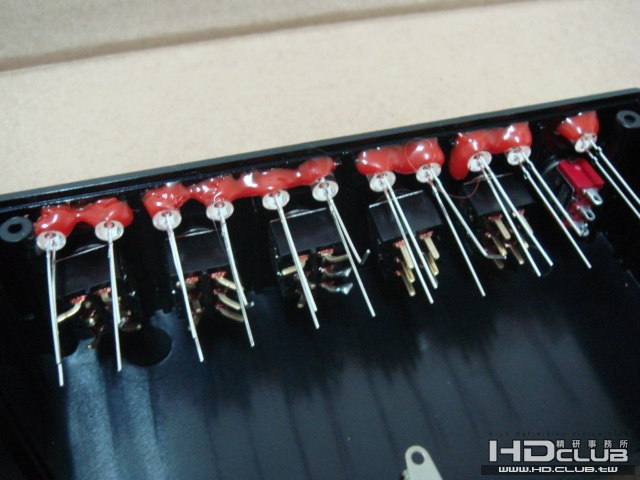

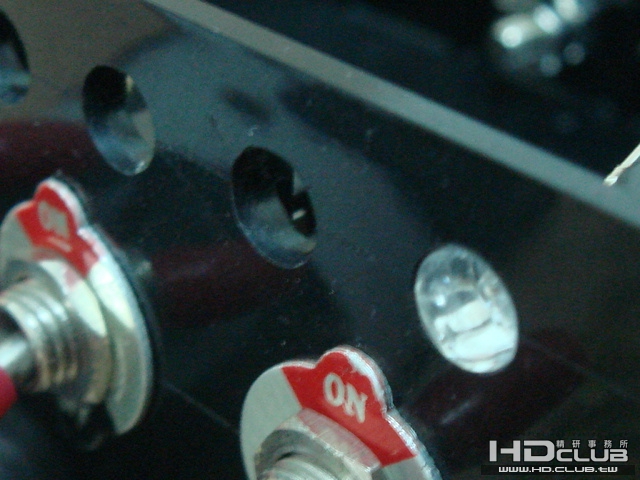

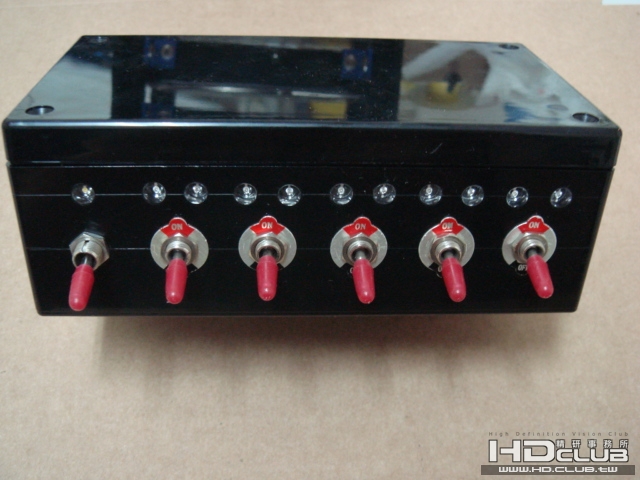

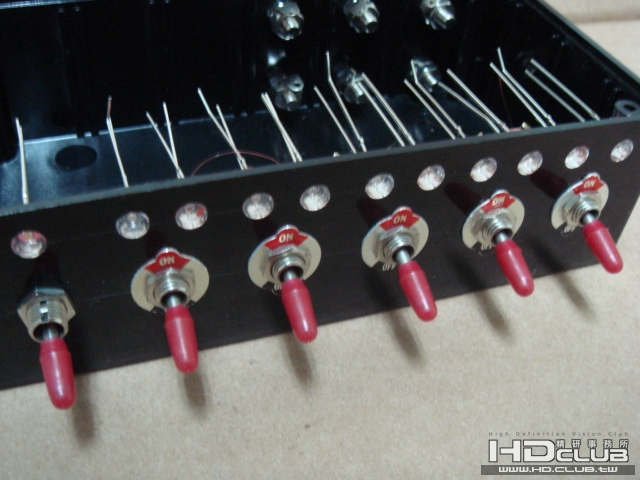

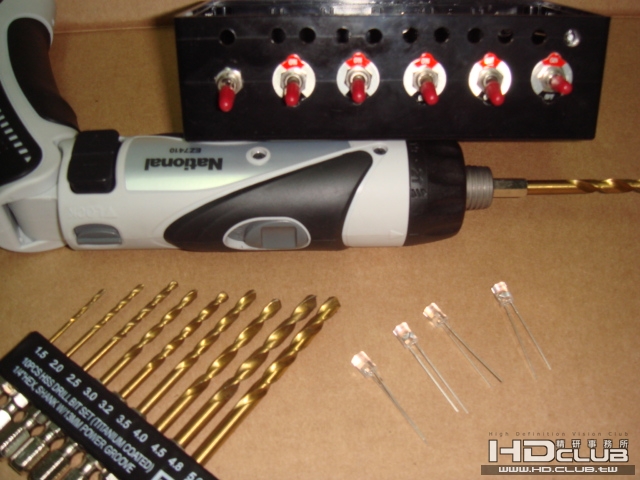

由左而右依序為總電源,fan,HDD1,HDD2,HDD3,HDD4

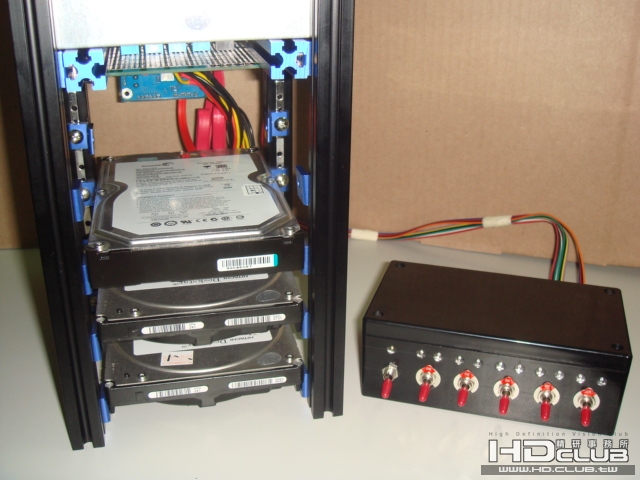

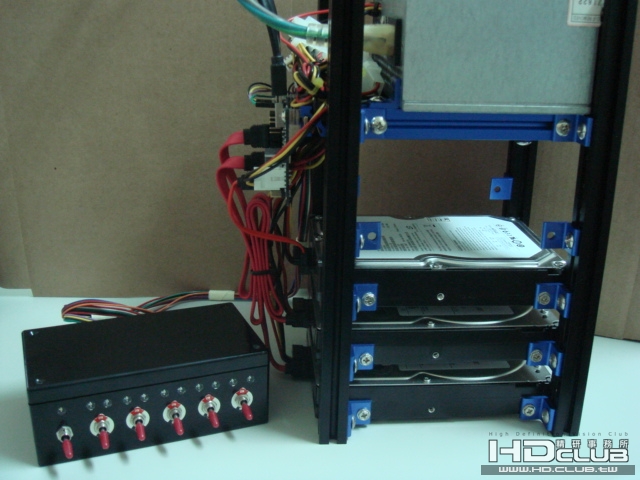

準備全部組合：

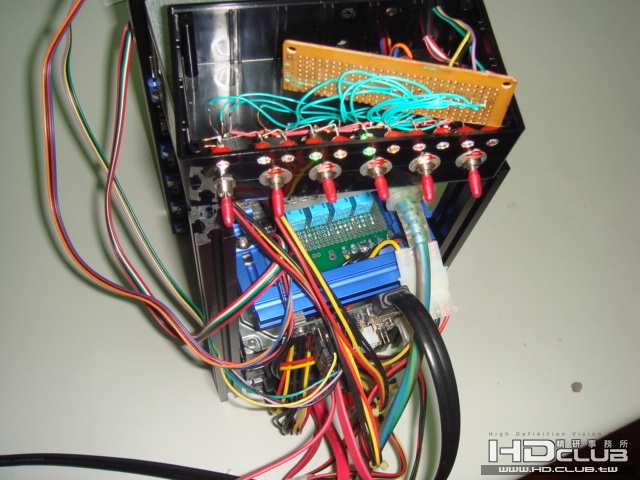

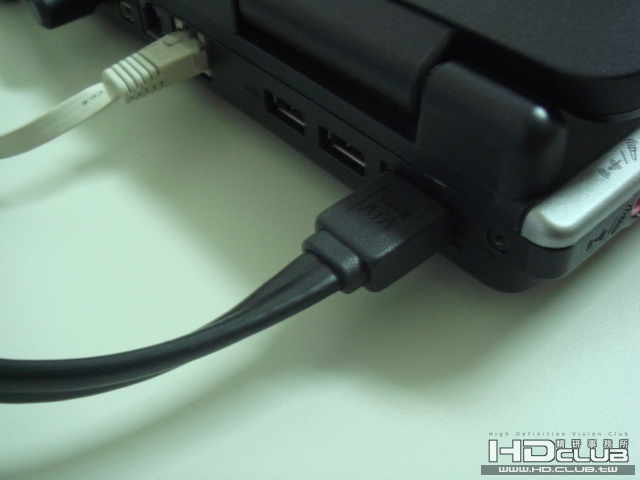

功能測試：

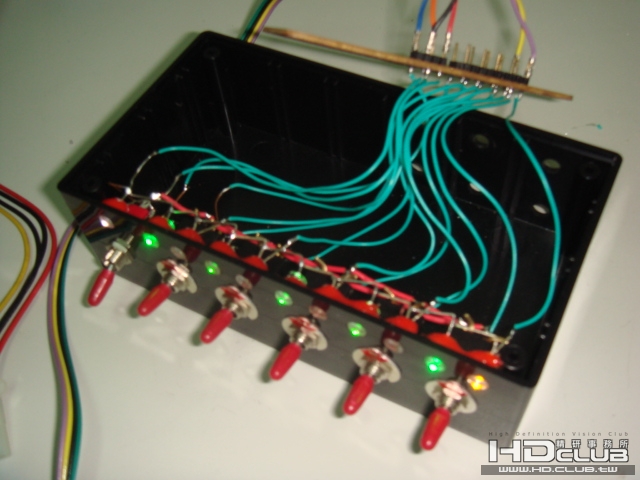

把線也整理好：

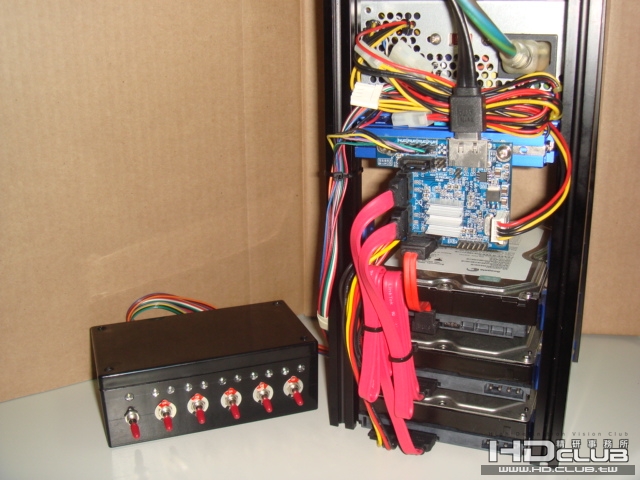

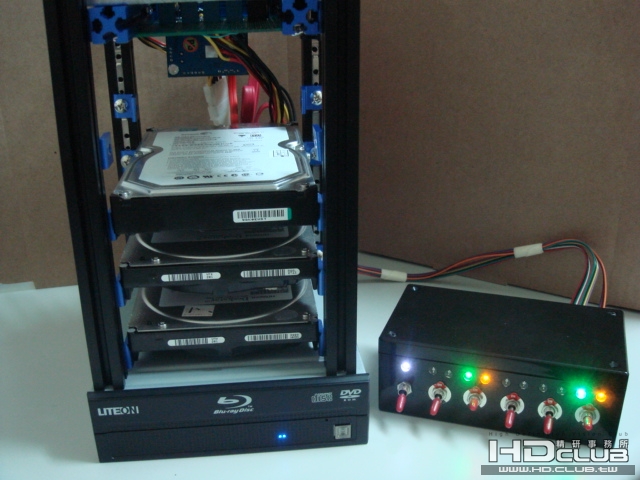

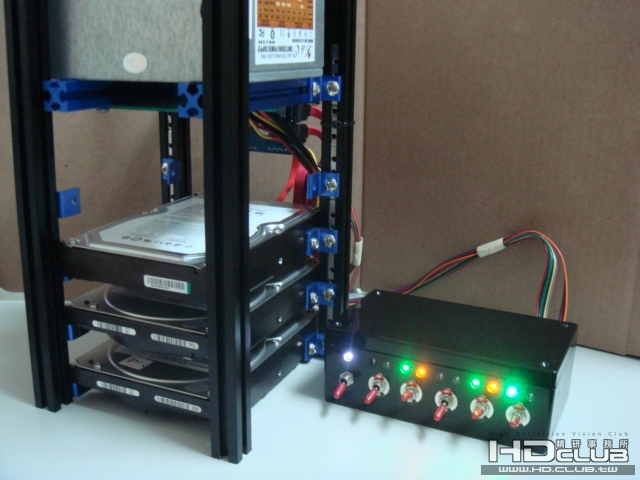

全部完成：
白燈為總電源,綠燈為硬碟電源,橘燈為讀取燈(無裝置則橘燈不亮)



[ 本帖最後由 ashian2k 於 2008-8-30 06:24 編輯 ]

評分

參與人數 6	名聲 +95	精幣 +40	收起理由
sf1020	+ 10
jacko722	+ 15	+ 15	自己動手樂趣多
jjlin	+ 10	+ 5	強~~
west	+ 20
chanp	+ 20	+ 20	牛~
土匪	+ 20

查看全部評分

回覆

使用道具舉報

發表於 2008-8-30 07:16:02 | 顯示全部樓層

DIY精神無限廣大，ashian2k 兄太強了!!!

回覆支持反對

使用道具舉報

發表於 2008-8-30 09:38:37 | 顯示全部樓層

DIY!!! 強!!!!

有一點可以考慮一下，就是加入更換HDD的方便性，就更無敵了!!!!!

回覆支持反對

使用道具舉報

發表於 2008-8-30 10:23:09 | 顯示全部樓層

回復 #1 ashian2k 的帖子

非命利害，拜服

回覆支持反對

使用道具舉報

發表於 2008-8-30 10:36:51 | 顯示全部樓層

連個種東西也有
真的是太厲害了啦

回覆支持反對

使用道具舉報

發表於 2008-9-1 03:36:31 | 顯示全部樓層

厲害厲害~

回覆支持反對

使用道具舉報

發表於 2008-9-1 13:37:26 | 顯示全部樓層

原帖由 Pepsi 於 2008-8-30 09:38 發表
DIY!!! 強!!!!

有一點可以考慮一下，就是加入更換HDD的方便性，就更無敵了!!!!!

之前跟機殼廠商開過會，
已經開始研發相關產品。

回覆支持反對

使用道具舉報

發表於 2008-9-2 00:16:31 | 顯示全部樓層

原帖由 autumn 於 2008-9-1 13:37 發表

之前跟機殼廠商開過會，
已經開始研發相關產品。

除了硬碟抽換方便，還可切換外，散熱的問題也請一併考量
不然外面的外接盒老實說，用起來實在會怕。

補充，原創實在優！

回覆支持反對

使用道具舉報

發表於 2008-9-2 07:58:49 | 顯示全部樓層

猴塞雷阿....

回覆支持反對

使用道具舉報

發表於 2008-9-3 08:17:01 | 顯示全部樓層

看了發貼不得不欽佩大大 DIY 能力強棒出擊!

回覆支持反對

使用道具舉報

發表於 2008-9-3 20:40:09 | 顯示全部樓層

大大：
你這個diy真的是太強了，又實用！
我也要開始來為我那些硬碟們找個好家了！

回覆支持反對

使用道具舉報

發表於 2008-9-4 09:16:51 | 顯示全部樓層

請問這個硬碟架(藍色鋁擠型)要去哪裡買??

回覆支持反對

使用道具舉報

樓主| 發表於 2008-9-4 10:39:24 | 顯示全部樓層

原帖由 chang0915 於 2008-9-4 09:16 發表
請問這個硬碟架(藍色鋁擠型)要去哪裡買??

我之前是在這個網站買到的
http://www.funcase.com.tw
(現在網站好像進不去了)

聽說新光華商場也有一家有賣!!

回覆支持反對

使用道具舉報

樓主| 發表於 2008-9-4 10:42:32 | 顯示全部樓層

原帖由 Pepsi 於 2008-8-30 09:38 發表
DIY!!! 強!!!!

有一點可以考慮一下，就是加入更換HDD的方便性，就更無敵了!!!!!

這點我也有想過~
目前已經在蒐集材料囉~~
準備來改機~~

回覆支持反對

使用道具舉報

發表於 2008-9-5 13:00:08 | 顯示全部樓層

我對你這外接架十分有興趣，可否提供更詳盡資料如: 成本，火牛資料等，謝謝！

回覆支持反對

使用道具舉報

發表於 2008-9-5 14:17:50 | 顯示全部樓層

整個很殺，差不多可以無限擴充了吧

回覆支持反對

使用道具舉報

發表於 2008-9-6 14:38:29 | 顯示全部樓層

原帖由 chgc 於 2008-9-5 14:17 發表
整個很殺，差不多可以無限擴充了吧

自己來真的超強的　
我光看到一堆線就頭暈了

挺好奇ＸＰ系統　有硬碟可支援容量上限嗎　　有沒有辦法無限擴充硬碟阿　　
我看ＸＰ系統磁碟機代號好像只有Ｃ～Ｚ　算算只有２４個英文字母代號
如果有人裝上２５顆硬碟，一顆硬碟佔掉一個代號，那第２５顆硬碟怎麼半ＸＤ

回覆支持反對

使用道具舉報

發表於 2008-9-7 11:16:08 | 顯示全部樓層

哇！
強者如樓主

要小弟來做，大改只會鎖鎖螺絲吧:">

回覆支持反對

使用道具舉報

發表於 2008-9-8 19:05:48 | 顯示全部樓層

才在煩惱多的硬碟怎麼處理勒!!!
已經被版大教育到了...
佩服佩服!!!

回覆支持反對

使用道具舉報

發表於 2008-9-9 18:09:14 | 顯示全部樓層

原帖由 jilsanderx 於 2008-9-6 14:38 發表
挺好奇ＸＰ系統　有硬碟可支援容量上限嗎　　有沒有辦法無限擴充硬碟阿　　
我看ＸＰ系統磁碟機代號好像只有Ｃ～Ｚ　算算只有２４個英文字母代號
如果有人裝上２５顆硬碟，一顆硬碟佔掉一個代號 ...

這問題我之前也在版上問過...
似乎沒有答案...
不過這問題要發生應該也不容易
硬碟雖可無限增加
但實用上幾乎不可能同時開啟25顆硬碟...

另外，
樓主實在太...太...太強了!!!
可以考慮開發成商品上市了...

回覆支持反對
