“DLP Pico”的超小型投影機"

my_garrys

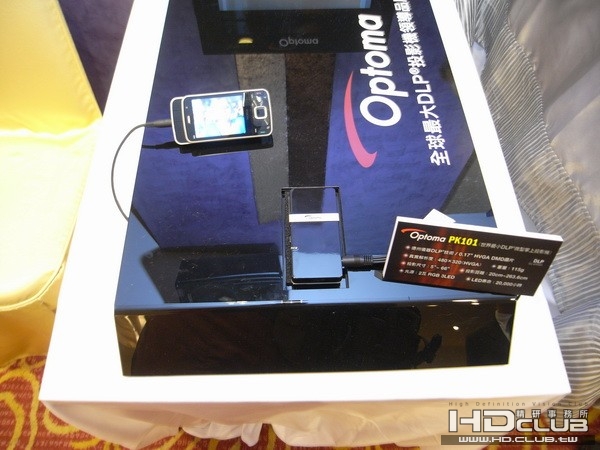

採用美國德州儀器（TI）“DLP（digital light processing）Pico”芯片組的超小型LED投影機即將在日本上市。產品名為“Optoma pocket projectorPK101”。由台灣奧圖碼科技（Optoma）生產，日本的經銷商為奧圖碼的進口代理商——日本OS的關聯公司HomeTheater。計劃2008年12月1日起在蘋果零售店先行銷售，12月19日開始在商場面向普通消費者銷售。

　　耶誕節商戰日益臨近，以內置電池驅動的超小型投影機紛紛投產。如日本國內，住友3M預定2008年11月25日起上市同樣的超小型產品（參閱本站報導）。其顯示元件採用LCOS。

　　而此次產品採用了便攜設備用顯示器件“DMD（digital mirror device）”及驅動LSI小型化的DLPPico晶片組。台灣奧圖碼的關聯公司——美國奧圖碼科技已在2008年6月于美國舉辦的AV設備展會“Infocomm08”上展出了使用該晶片組的試製品。此次上市的產品基於該試製品，其配置和外觀沒有大的變化。

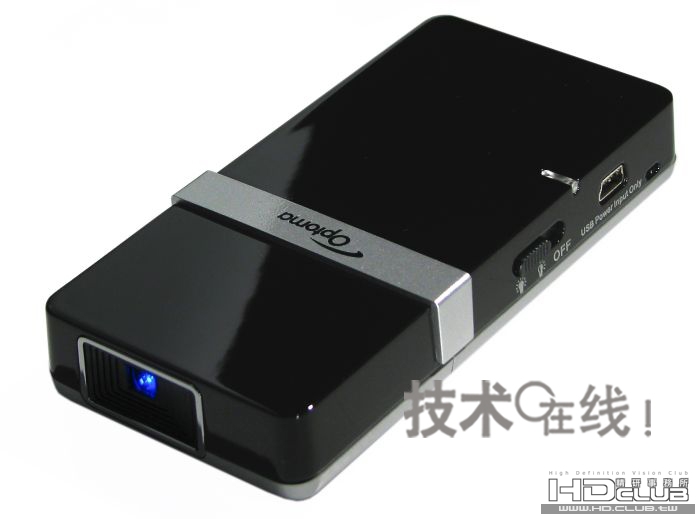

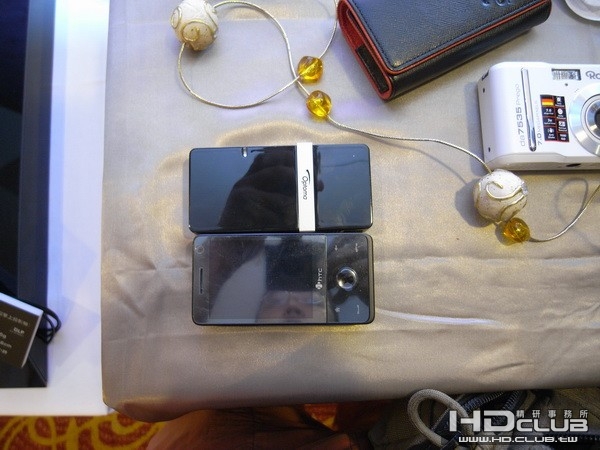

　　該投影機的外形尺寸僅為105mm×51mm×17mm，可裝入口袋，包括充電電池在內的重量為120g，重量與iPod系列的“iPod　touch”差不多。LED光源的壽命長達2萬小時。工作模式有“普通”和“省電”兩種。普通模式下的亮度為10lm，省電模式下為5lm左右。功耗分別為4.8W和3.5W。在省電模式下，僅使用內置的鋰離子充電電池即可連續工作2小時。充滿電約需要4小時。通過AC轉接器或mini USB充電。

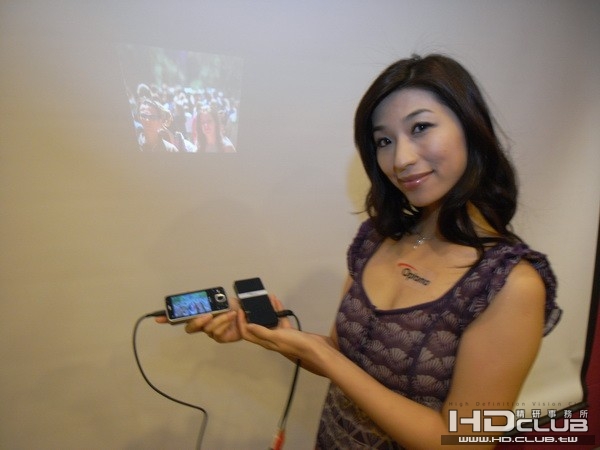

　　投射影像的對比度為1000比1。投射距離0.15m時可投射6吋大小的影像，2.63m時可投射66吋的影像。連接可輸出複合信號的設備，可輸出影像。可連接的設備包括iPod、手機和PDA等。但僅限于可輸出複合信號的機型。

　　該產品定位於第一代產品，銷售目標為“1萬部”（Home Theater）。第二代產品將於明年投放市場。（記者：根津 禎）
■日文原文
「DLP Pico」を採用した超小型プロジェクターの国内販売がいよいよ開始

hider

便携、精致、但实用吗？

my_garrys

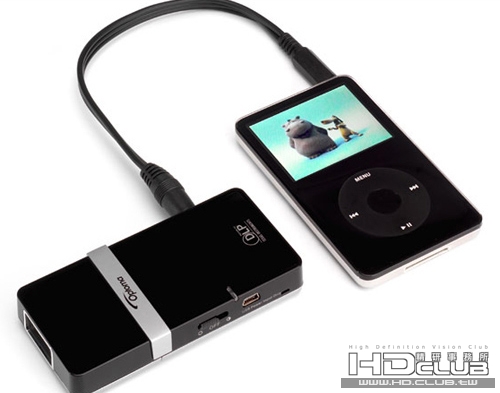

奧圖碼確認了 DLP 微型投影機的發佈日期：12 月 1日，而稍後 12 月 19 日就會上市了。這台世界最小最亮的微型投影機型號Optoma PK-101，尺寸 51 x 105 x 17mm，重量 120g。奧圖碼做了個聰明的決定，初期將在日本的 AppleStore 與 iPhone / iPod 搭售，售價大約 ￥50,000 (約NT$17,000)
當然這台投影機也可以搭配其他裝置使用，不限於 Apple 產品。


DLP Pico放映機由德洲儀器修造並且允許一個精密明亮的60英吋屏幕被射出到所有表面。
電池可使用 2 小時，內置 0.5 瓦揚聲器，它利用明亮的白色LED'S，在DLP Pico放映機的屏幕是精密和明亮的。 被顯示的圖像有480個x 320個映像點，並且60英吋對角線在投擲遠處8.5英尺達到。


。
放映機在日本將銷售在 也是將包括iPhone / iPod成套工具的蘋果計算機公司商店。

my_garrys

PK-101微型投影機 規格：資料整理如下

顯示技術：DLPTM 燈泡型式：LED 燈泡壽命：20,000 小時
對比值：1000:1
電池規格：高分子鋰電池 ( NP60鋰電 ) 看一部電影約需2顆.(一顆約一小時)
充電方式：USB 〈附USB電源轉換器〉
訊號輸出入介面：1 x RCA複合影像端子、1 x 立體聲輸入 (L/R)
重量：80g (不含電池)
體積：(寛) 49.9mm x (深) 105.1mm (高)17.1mm
投射比：40吋 @1.6m
投影距離：20~263.6公分
投影尺寸 ：5吋~66吋
揚聲器：1 x 0.5w
亮度 : 廠商提到大約是10流明 (要在微光以下的環境來使用會比較好些)
資料引用:
http://chinese.engadget.com/2008/10/07/optoma-pk-101-unveil/

my_garrys

DLP投影機拆解（一）

雖說並非十全十美，但超小型投影機的影像還是很有意思的。還是回歸正題，仰仗精通投影機的技術人員之力，馬上開始拆解。此次要拆解的分別是美國3M的“MPro110”和台灣奧圖碼（Optoma）的“Optoma pocket projector PK101”投影機。

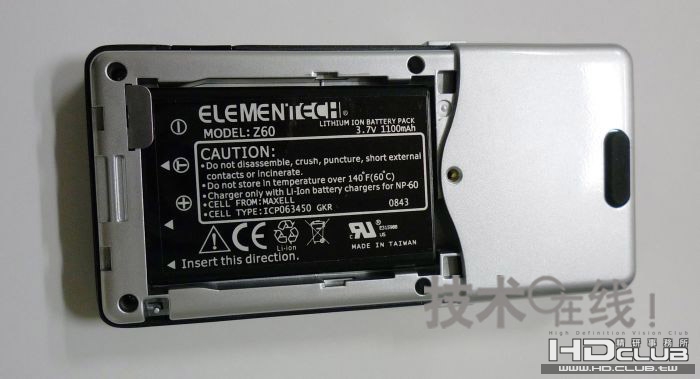

　　首先拆解PK101。為找到突破口，首先從機身內取出了鋰離子充電電池（圖1）。

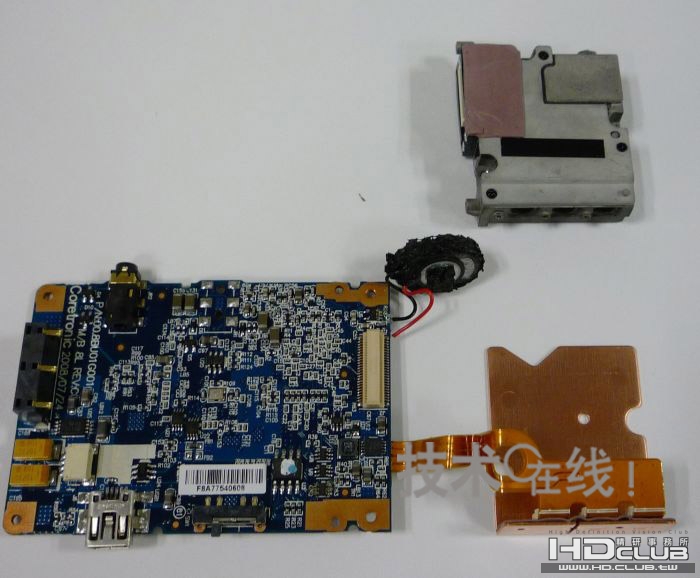

　　然後卸下固定機身的螺絲，打開外殼（圖2）。將機身內側與外側分開，內部的情形映入眼簾。看上去構造很簡單。主要由集成了顯示元件DMD、LED光源、光學部件等的光學模組和安裝有DMD驅動LSI和各種電子部件的主板構成（圖3、4）。

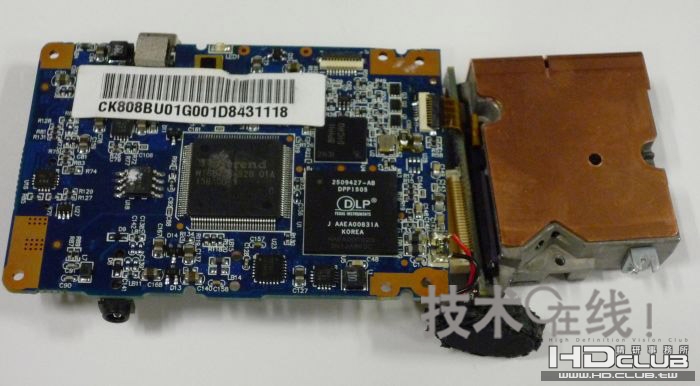

　　底板上的兩個大型LSI非常搶眼。一個是台灣偉詮（Weltrend）的影像處理LSI。採用14mm見方的封裝。另一個是美國德州儀器（TI）的DMD驅動LSI。美國德州儀器一直致力於開發超小型投影機用集成有該驅動LSI和DMD的“DLP Pico晶片組”。DMD為0.17吋、480×320畫素。與原來的DMD相比，畫素較低但尺寸更小。而驅動用LSI採用14mm見方的封裝，作為超小型產品的元件還是過大。

　　DMD封裝在小型底板上，該小型底板和主板由連接器立體連接（圖5）。用DMD作顯示元件的投影機多採用柔性底板連接主板和DMD。此次只使用連接器進行連接，推測是為了簡化結構。

　　接下來拆解光學模組。（未完待續）

■日文原文
【超小型プロジェクター分解その1】まずはDLPプロジェクターを分解する
資訊來源
http://big5.nikkeibp.co.jp/china/news/digi/digi200812250123.html

[ 本帖最後由 my_garrys 於 2009-1-10 18:17 編輯 ]

my_garrys

複眼透鏡引人關注（二）

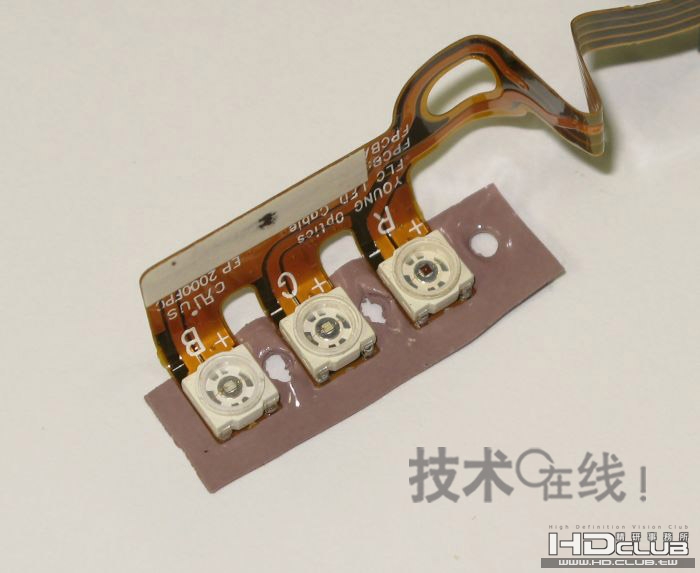

　　打開“PK101”的外殼後取出光學模組。在拆解光學模組之前，首先拆下安裝在模組周圍的銅板（圖1）。拆卸銅板的同時，拆下連著銅板的紅綠藍（RGB）LED光源。安裝光源的柔性底板上刻有台灣揚明光學(Young Optics)的標誌（圖2）。雖然不清楚LED的生產廠商，但估計“可能是台灣廠商製造”（日本某LED廠商的行銷主管）。

　　這是利用安裝在模組上的銅板擴散LED光源背面產生的熱量。採用通過銅板向投影機上側的金屬外殼傳導熱量進行散熱的構造。因此，PK101上既沒有空冷用的散熱片，也沒有通氣孔。機身上只有揚聲器孔。

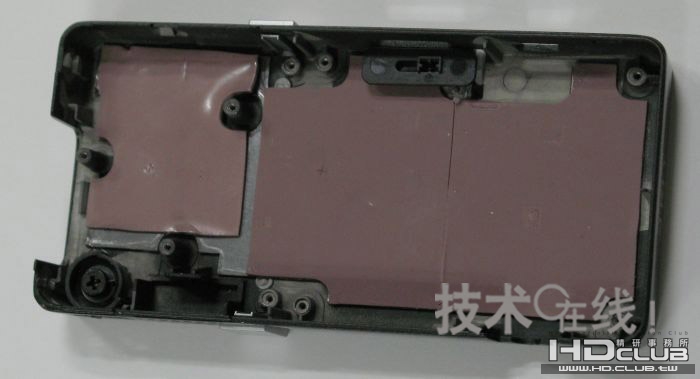

　　另外，在連接銅板的機身內側貼有推測是用來散熱的薄板（圖3）。其作用是向機身高效率導熱以提高散熱性。除LED以外，顯示元件DMD的驅動LSI和影像處理LSI也“是巨大的熱源”（某技術人員）。因此，這種薄板像連接DMD驅動LSI和影像處理LSI那樣貼在了金屬機身的內側。

關注複眼透鏡

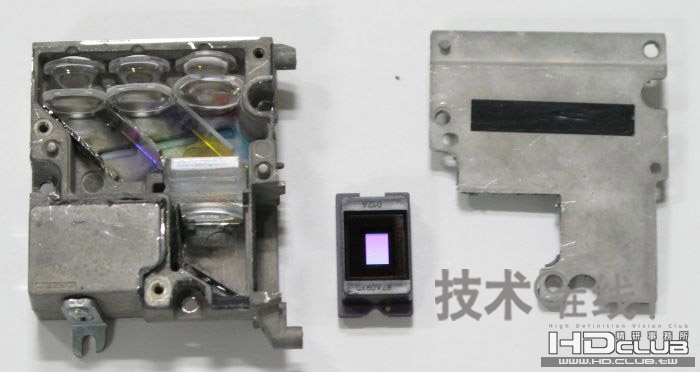

　　終於拆開了光學模組。光學設計“基本相同”（精通投影機的技術人員），不過使用了特殊的光學部件。技術人員注意到，這是表面採用了陣列狀排列多個小透鏡的“複眼透鏡”（圖4、5）。該透鏡用作將射入顯示元件DMD的光的亮度均勻化、減輕影像亮度不均勻的“積分器（Integrator）”。一般採用DMD的投影機都是將“棒透鏡（Rod Lens）”作為積分器的。

　　複眼透鏡的每個透鏡都採用平行四邊形，似乎“是為了提高光射入每個DMD的μm級微小鏡面的效率而做的改進”（精通投影機的技術人員）。除這種透鏡外，為提高光射入DMD微小鏡面中的效率，還在DMD周圍傾斜放置了水準和垂直方向的鏡子。
