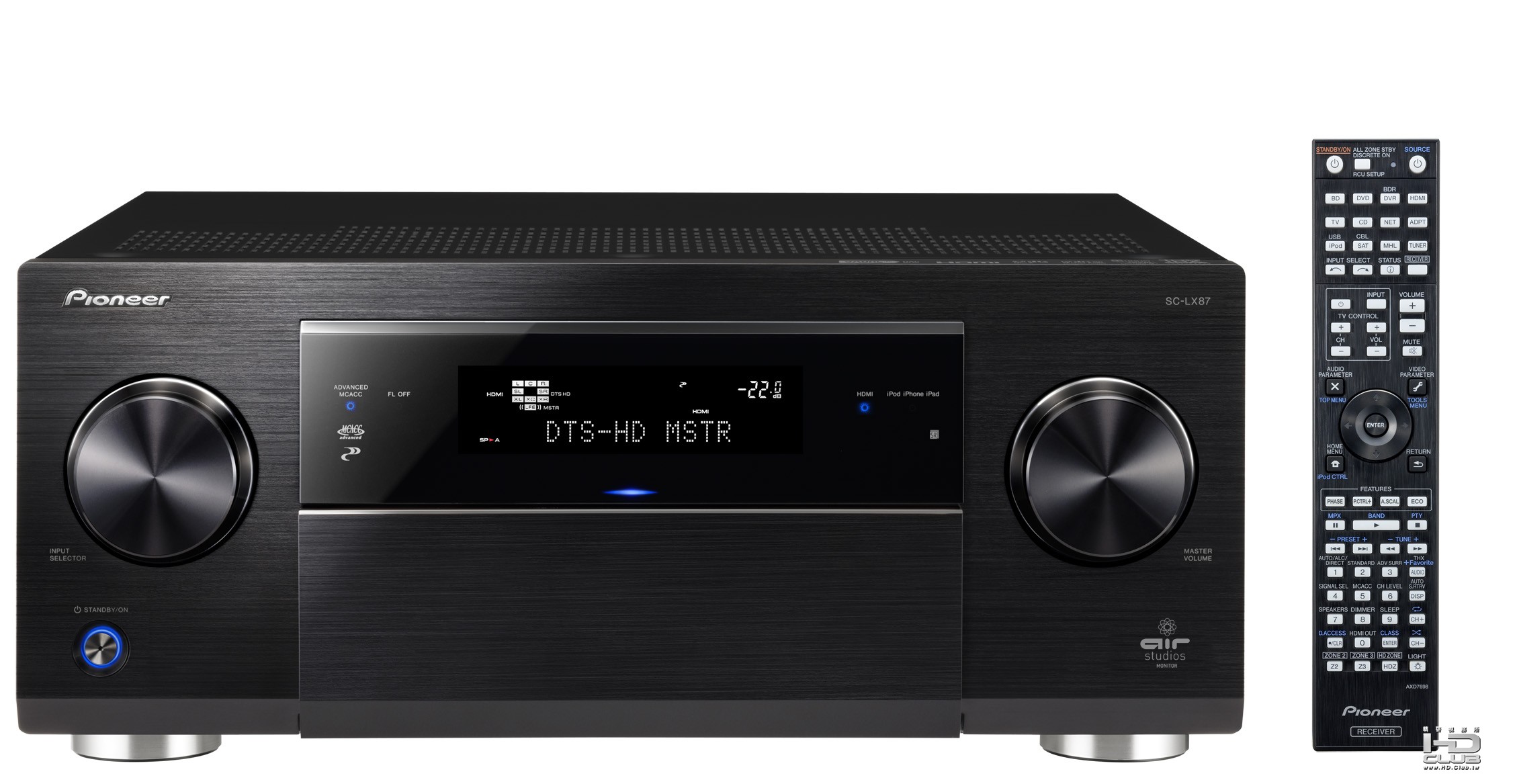

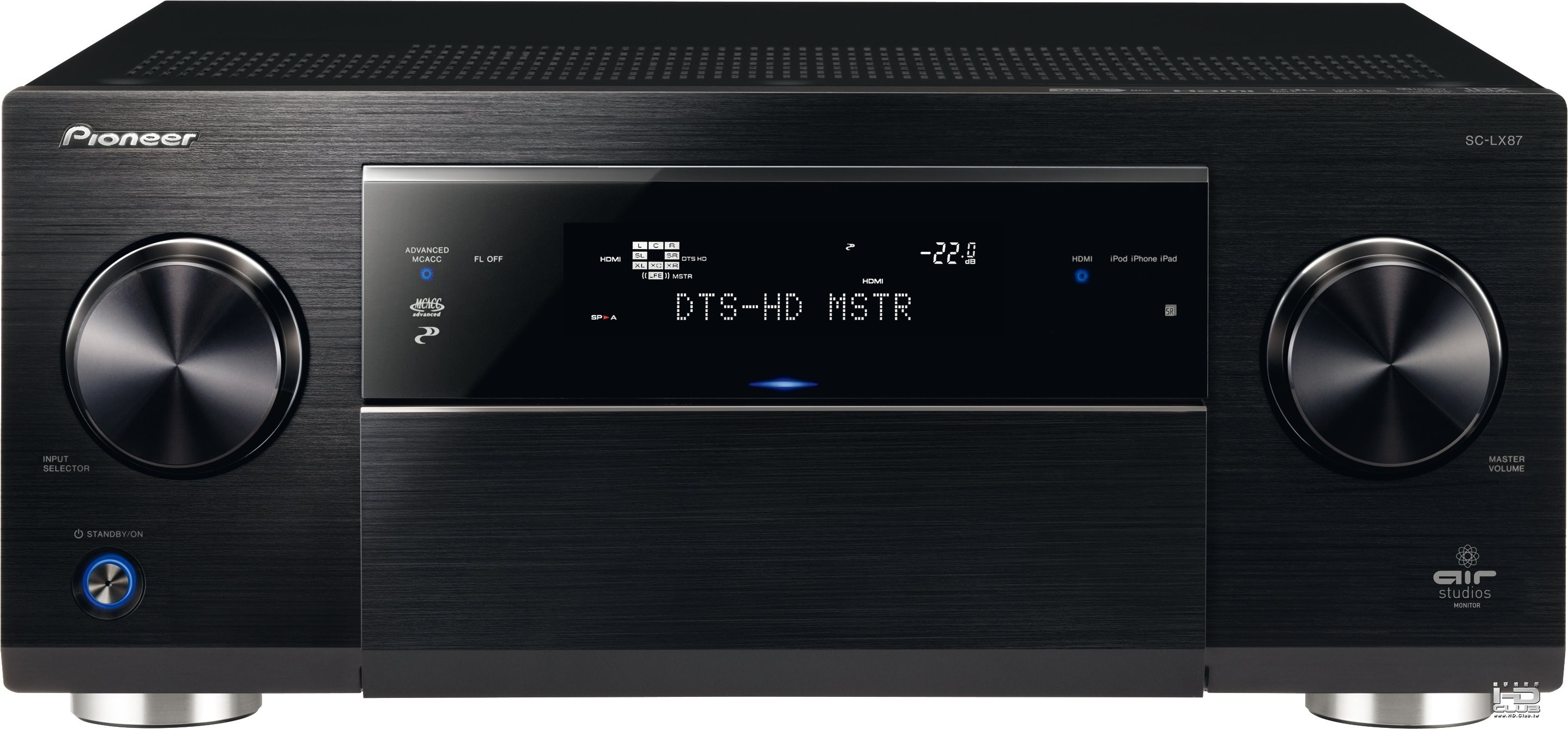

以下附上Pioneer台灣先鋒官方所提供Pioneer SC-LX87的重點技術規格:
擴大機設計及規格
聲道數:9聲道功率輸出
多聲道同時輸出功率 (共9聲道): 高達850W (8歐姆, 1kHz, 1%)
最大功率每聲道370W功率輸出 (4歐姆, 1kHz, THD10%,單聲道驅動)
額定功率每聲道260W功率輸出 (4歐姆, 1kHz, 1%)
額定功率每聲道220W功率輸出 (6歐姆, 1kHz, 1%)
擴大機型式: Class D (Direct Energy HD) 擴大機

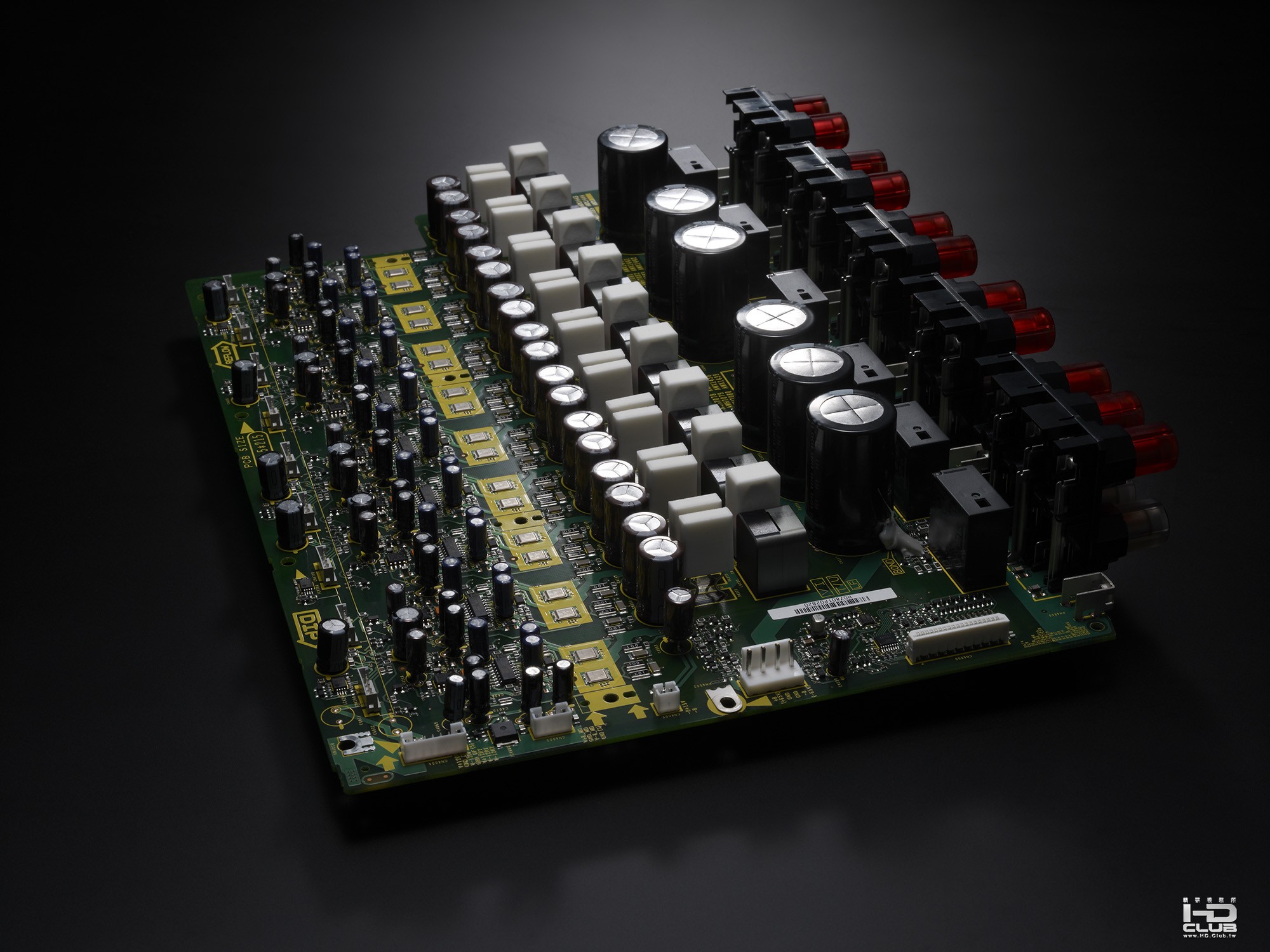

撘載最新設計的「Direct Power FET」模組,將功率放大晶體「直接附著」在印刷電路板上,用來實踐「低損耗、高散熱」的高效率運作方式,用以達到最完美、直接的聲音傳遞。並實現「多聲道同時輸出」高達850W的完美表現。
支援 4Ω ~ 16Ω 揚聲器,輕鬆配置居家聆聽環境
您不需要做特殊設定即可直接支援4Ω揚聲器。在您建構居家多聲道聆聽環境時,可以更自由的進行運用。

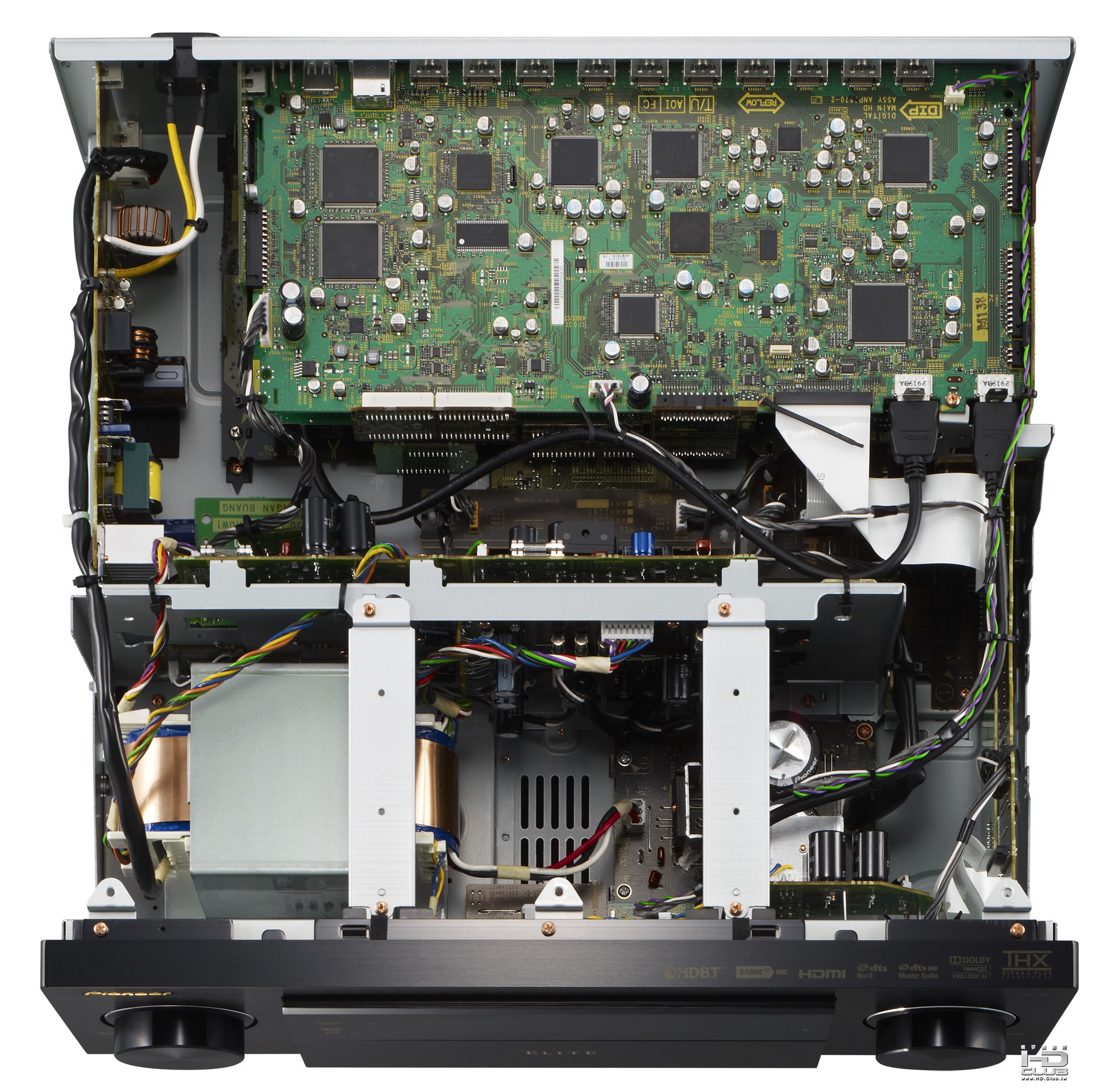

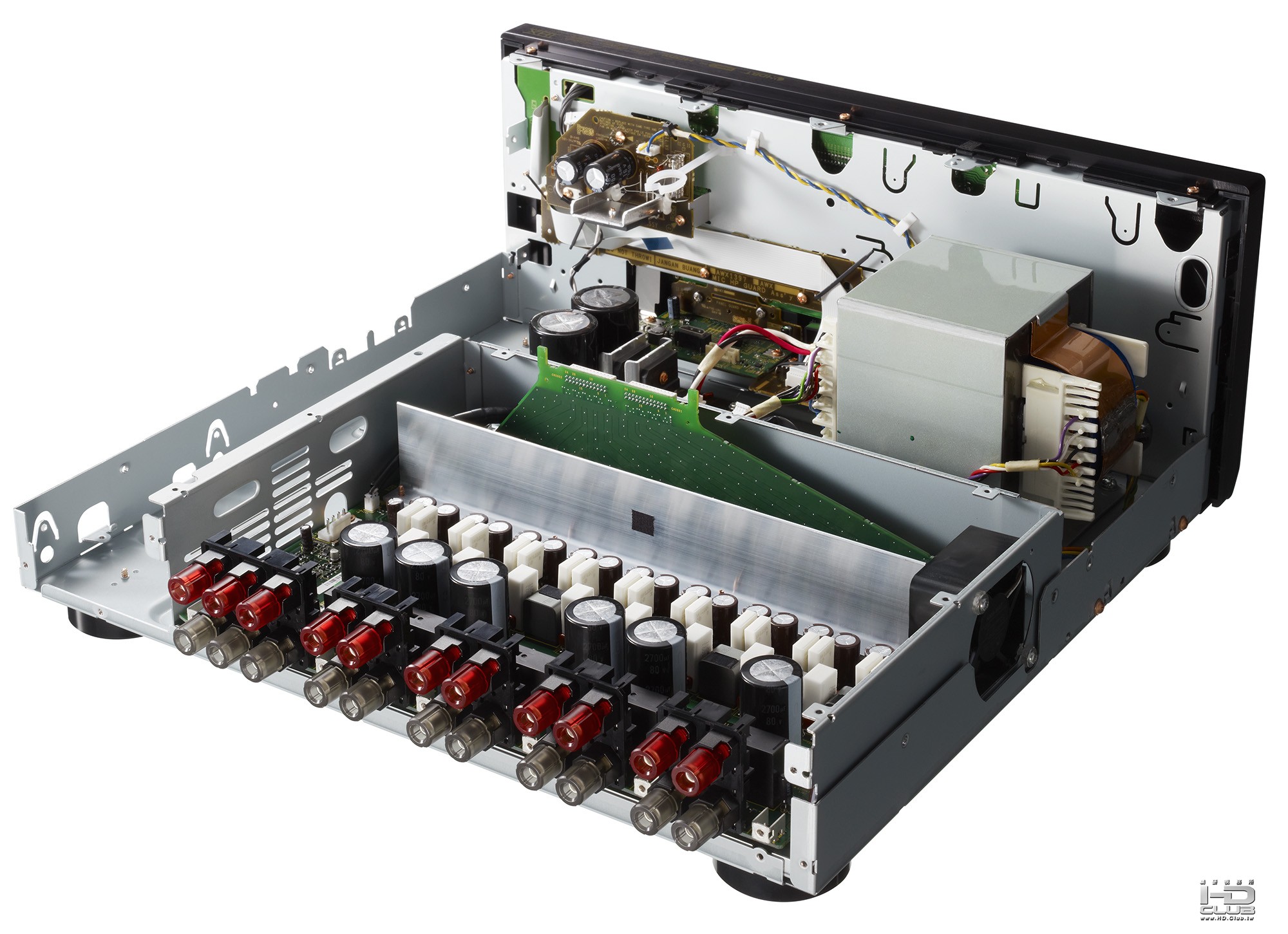

擴大機結構設計
先進直接結構 (Advanced Direct Construction)
精密「Trans-Stabilizer」提昇機殼接地穩定度
分離式雙機殼 (Insulated Dual Chassis) 設計
採用低磁漏電源變壓器
三次元空間框架結構 (3D Space Frame Construction)
獨立電源供應廻路
音訊功能

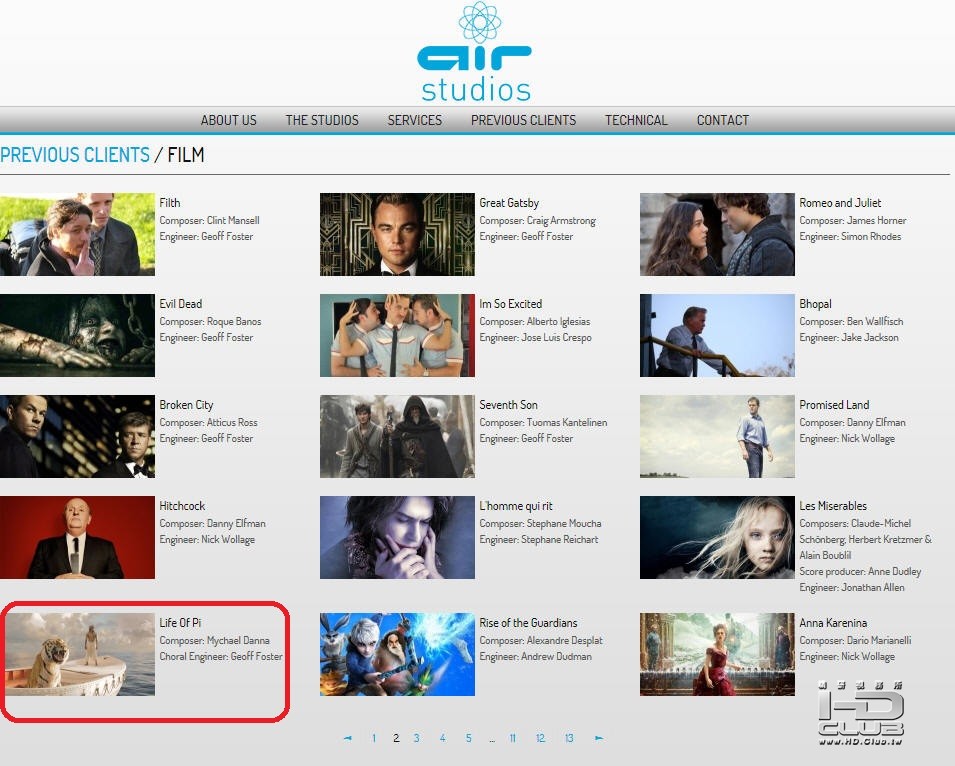

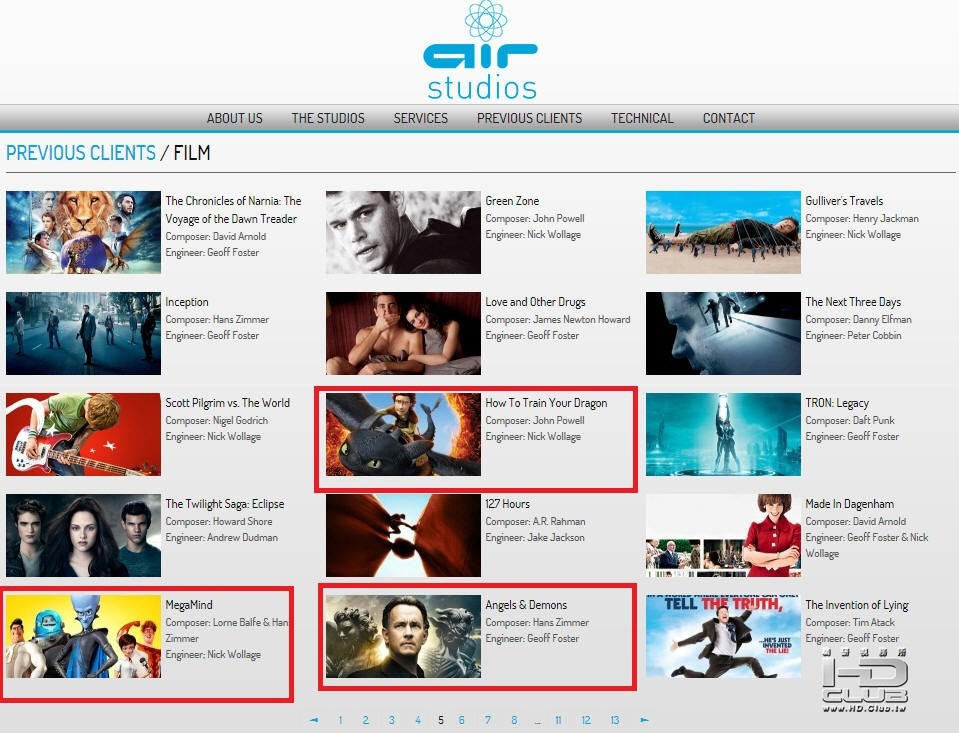

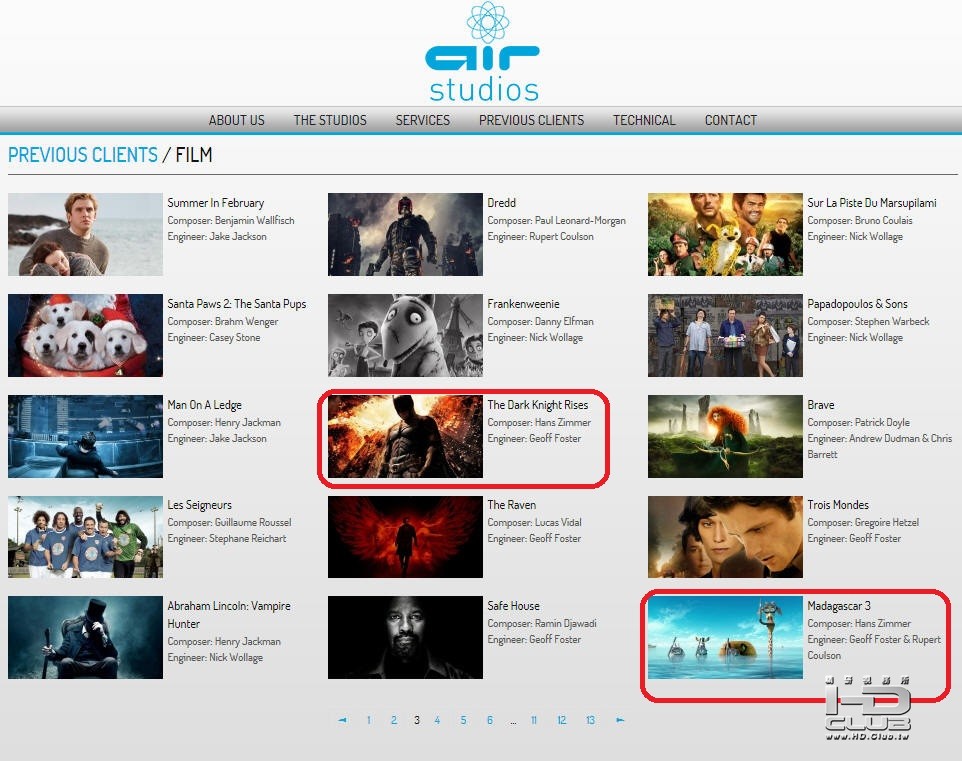

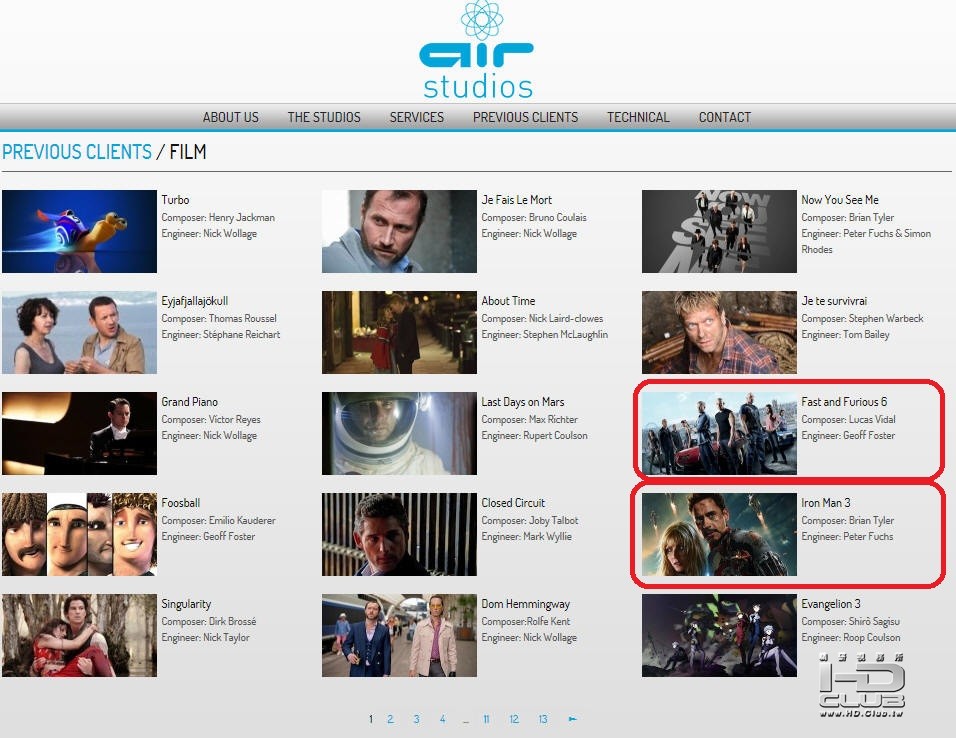

英國 AIR Studios 專業錄音室獨家認證
THX® Ultra2 Plus 認證
Dolby® TrueHD / Dolby Pro LogicⅡz / Dolby Digital Plus解碼
DTS-HD® Master Audio / DTS-ES / DTS Neo:X 解碼
德州儀器 Aureus™ DSP的數位引擎核心
搭載高級「ESS SABRE 32 Ultra Audio DAC」數位類比轉換晶片
為了追求更高的音質,「所有聲道」皆採用ESS技術製造的「SABRE32 Ultra DAC」。
獲得極高評價的ESS「SABRE32 Ultra DAC」擁有獨家「32bit Hyperstream」專利技術,能消除因時基誤差產生的抖動;實現了世界上最高水準的低失真和動態範圍,進而實現Direct Energy HD (直接能量HD) 擴大機設計的理念。
搭載「Audio Scaler」192kHz/32-bit 強化器:
「Audio Scaler」包括三大音訊提升功能:1》全新「UpSampling擴增取樣器」 2》「Hi-bit32位元擴增技術」3》「DFILTER數位濾波器」
1》全新「UpSampling擴增取樣器」
能將二聲道訊源的取樣率以1倍、2倍或最高4倍向上提升強化,取樣率最高可達192kHz。
舉例如聆聽CD時即可享受如同 Hi-Resolution 高解析音樂檔案的音質。
2》Hi-bit32位元擴增技術
搭載業界最高規格的 「192kHz/32bit」D/A 轉換器,可將16、24位元的數位音訊 (如CD、DVD/BD等) 重新量化為32位元,製造更加寬廣的動態範圍;使量化的曲線更接近原始音訊,享受更平順、更細緻的高音質。
3》DFILTER 數位濾波器
可隨時切換「數位音訊轉換器」(Digital Audio Converter) 的數位濾波器類型,隨心所欲享受三種不同的音色:SLOW (柔美且溫暖)、SHARP (扎實且飽滿)
業界唯一搭載「非同步USB-DAC」功能、支援「DSD Native」和 PCM檔案播放
﹝非同步USB-DAC﹞
PC電腦透過USB連線至擴大機背板的USB-DAC (B-Type) 輸入,可播放儲存在PC電腦中的高解析音樂檔案。
一般USB音訊傳輸往往易受到PC電腦硬體本身設計上的不良影響 (如訊噪、串音或電源干擾等) 而在傳輸過程受到PC本身易抖動而產生的Jitter時基誤差,使聲音劣化、音質無法提升。
而「非同步USB-DAC」在USB傳輸過程中並非以PC電腦的時脈來傳送訊號,而是以擴大機本身的時脈進行運算,所以不會受到PC電腦本身不良時脈的影響;因此可聆聽到真正高解析音樂檔案。
﹝支援DSD Native傳輸﹞
DSD Native (原生DSD, 即無經任何格式轉換) 檔案可透過 Dop (DSD over PCM) 的方式傳輸至擴大機,可對應 2.8MHz的取樣率。
* 視情況而定,PC電腦在播放音樂檔案之前可能需要預先下載及安裝適合的播放程式;舉例參考:
﹝Windows系統﹞:JRiver Media Center
﹝Macintosh系統﹞:Audirvana Plus
*使用USB-DAC功能需安裝驅動程式,驅動程式於隨附光碟中請自行安裝使用
*使用USB-DAC功能,除了可對應DSD (1bit/2.8MHz) 檔案,也支援下列線性PCM數位訊號:
- 量化位元率 : 16位元、24位元、32位元
- 取樣頻率 : 44.1kHz、48kHz、88.2kHz、96kHz、192kHz

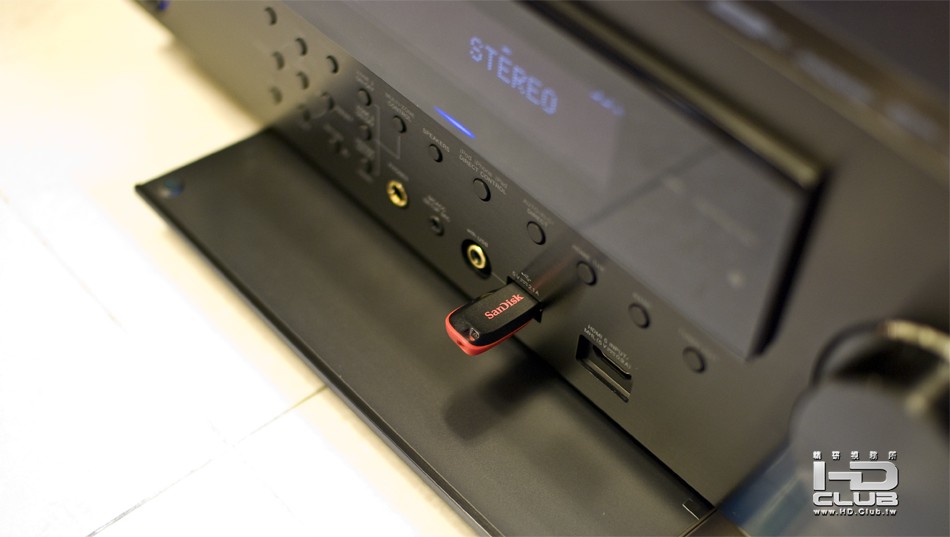

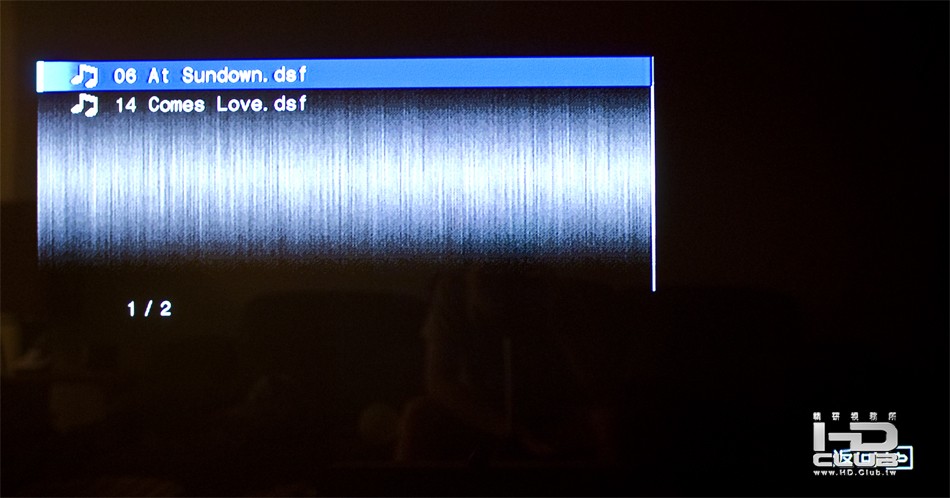

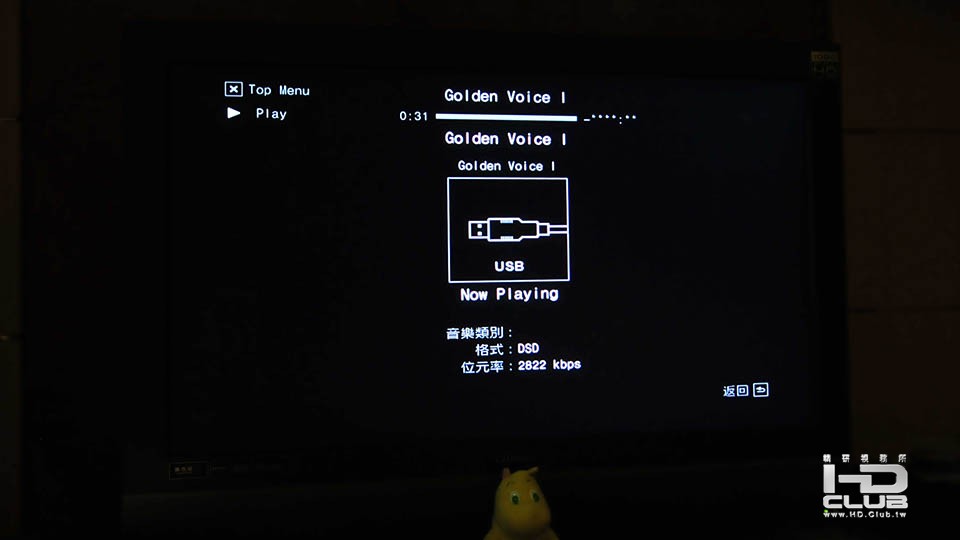

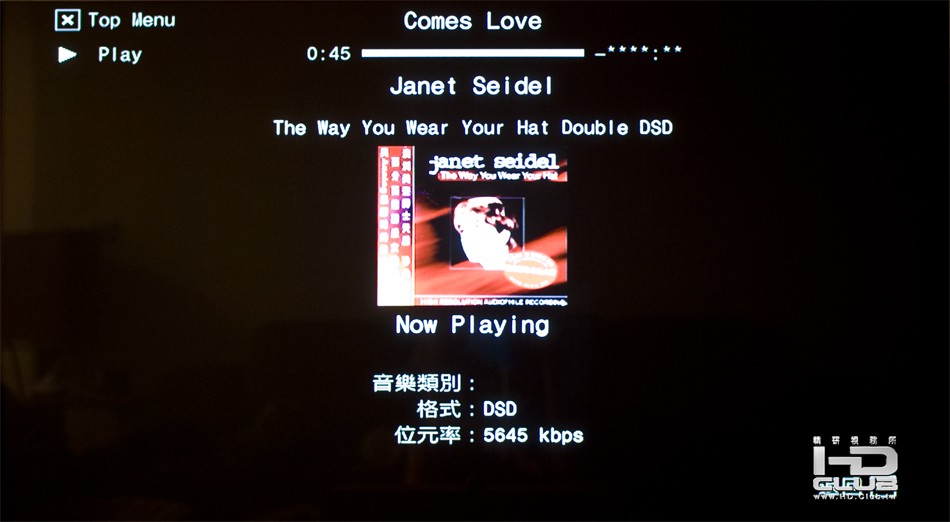

DSD檔案經前方USB端子直接播放,同時支援2.8224MHz及5.6448MHz取樣率。
(相容FAT16/32格式硬碟及USB隨身碟)
此外,前方USB也支援下列格式二聲道檔案播放:
* AIFF、FLAC及WAV檔案 (32k,44.1k,48k,88.2k,96k,176.4k,192k Hz/16及24bit)
* Apple Lossless (32k,44.1k,48k,88.2k,96k Hz/16及24bit)
* WMA、MP3及AAC (32k,44.1k,48k Hz/16bit)
DSD檔案(SACD) 經 HDMI輸入播放 (2.8MHz)
無需特殊播放機,可透過HDMI線播放SACD高音質 DSD (Direct Stream Digital) 音訊檔案,對應 2.8MHz DSD檔案。
HDMI 控制 (HDMI CEC) 功能的三大應用:ARC / PQLS / 待機通過
* ARC 音訊回傳通道
* PQLS 精準石英鎖定系統 (位元流/多聲道PCM/二聲道PCM)
Pioneer 的 PQLS (Precision Quartz Locking System) 精準石英鎖定系統 能夠將 Pioneer 藍光播放機以及 Pioneer AV環繞擴大機以 HDMI連線時,在傳輸過程造成的 jitter抖動予以消除以提供更穩定的播放品質。
* HDMI待機通過
擴大機「待機」且「HDMI控制」開啟時,仍可 Bypass 將具備「HDMI控制」的 Pioneer 藍光播放機 (或其他相容「HDMI控制」的裝置) 訊號跳過本擴大機,直接傳輸至電視機 (電視機亦需啟動「HDMI控制」) 而不必啟動本擴大機。
註:當擴大機待機時仍可以使用遙控器來選擇訊源輸出。
Pioneer Advanced MCACC 先進多聲道自動音場補正技術
* 3D時間軸測量
* 正負極性檢查
* 自動分頻點設定
* 殘響 (Reverb) 校正前/後結果 (OSD或AVNavigator)
* 駐波控制技術
Pioneer 獨家音訊加強技術
* 自動相位控制技術 PLUS版
Pioneer獨家開發全新「自動相位控制技術PLUS版」,可以消除藍光DVD、DVD等多聲道音訊,聲音輸出時,因高低音速度不一致,所產生相位差異導致的聲音不協調感。
此外,LFE (Low Frequency Effect) 超低音音量也能調整。
* 先進自動聲音修正器 ASR (Auto Sound Retriever)
獨家「先進聲音修正器」技術將壓縮音訊 (如WMA/MPEG4-AAC/MP3等) 的輸出還原至接進CD的音質。
* ALC 自動電平控制 (多聲道)
在多聲道ALC自動電平控制功能下,各聲道訊源的聲音獲得一致的聲音輸出。
* 虛擬揚聲器 (Wide / Height / Surround Back)
* 虛擬深度 Virtual Depth
先進環繞模式
* Action,Drama,Advanced Game,Sports,Classical,Rock/Pop
* Front Stage Surround, Extended Stereo
* Sound Retriever Air, 耳機環繞
* ECO Mode 1 / ECO Mode 2 省電模式
輸入音量吸收器 (Input Volume Absorber)
透過輸入訊源獨立的輸入音壓微調 (±12dB),能使在切換不同訊源時的音量一致,不會造成忽大忽小的音量現象。
12種揚聲器系統設置方式,包含Multi-Zone多區多訊源音樂
﹝A﹞9.2ch (FH/FW) 連接
﹝B﹞7.2ch 與 Speaker B 連接
﹝C﹞7.2ch 與 Front Bi-Amp 連接
﹝D﹞7.2ch (後環繞) 與 ZONE 2 連接
﹝E﹞7.2ch (FH/FW) 與 ZONE 2 連接
﹝F﹞5.2ch Front Bi-Amp 與 ZONE 2 連接
﹝G-1﹞5.2ch 與 ZONE 2+ZONE3 連接
﹝G-2﹞Multi-ZONE音樂 (派對模式) 連接
﹝H﹞5.2ch 與 Speaker B Bi-Amp連接
﹝I﹞5.2ch 與 Front + Surround Bi-Amp連接
﹝J﹞5.2ch 與 Front + Center Bi-Amp連接
﹝K﹞5.2ch 與 Center + Surround Bi-Amp連接
四種純前級輸出模式
您可以依照居家影音配置的需求進行4種純前級輸出模式設定。
視訊功能
HDMI 9進3出 (MAIN ZONE雙輸出 及 HD ZONE)
MHL對應 – Android™音訊/視訊播放
前方面板的HDMI端子對應 MHL (Mobile High-Definition Link) 規格,可透過 MHL 線連接你的 Android 裝置傳輸高解析及多聲道的影音檔案至你的高畫質電視上,同時也可以幫你的裝置充電。
Ultra HD (4K2K) 影像升頻器搭載及影像通過
Ultra HD (4K)通常簡稱為 4K是 3,840*2,160 (24Hz/25Hz/30Hz) 畫素或 4,096*2,160 (24Hz) 畫素的次世代超高解析影像規格,較目前 HD 1080p影像規格提升四倍解析度。
而擴大機採用 Marvell's Qdeo™ 影像處理技術可以提升標準影像畫質到高解析的 4K影像到 4K對應的顯示裝置上播放。
3D對應
36位元Deep Color色深技術及x.v.Color廣色域
三維HD噪訊縮減
先進影像微調 (PDP/LCD/FPJ/PRO/MEMORY等模式設定)
順暢影像位元流技術 / 順暢影像位元流技術LINK
影像圖框轉換器 (60i/p→24p)
網路多媒體功能
AirPlay 無線音訊傳輸
HTC Connect™ 認證 – 無線傳輸HTC Connect 認證智慧型手機上的音樂。
Pioneer 是業界第一個與 HTC合作推出 HTC Connect 認證的品牌,透過無線傳輸 HTC Connect能讓你從你的HTC認證手持裝置 (如Android智慧型手機) 輕易地傳送高品質音訊,無需另外安裝app應用程式。
Window® 8 認證
DLNA認證 (1.5) - 音樂檔案播放經LAN播放
* AIFF、FLAC及WAV檔案 (32k,44.1k,48k,88.2k,96k,176.4k,192k Hz/16及24bit)
* Apple Lossless (32k,44.1k,48k,88.2k,96k Hz/16及24bit)
* WMA、MP3及AAC (32k,44.1k,48k Hz/16bit)
Gapless Playback 無間隙播放 (AIFF, Apple Lossless, WAV, FLAC)
vTuner 網路收音機
便利功能
iPod®/iPhone®/iPad® 數位音訊經USB播放
- 另選購iPod專用連接線 (含影像)
Android™的MHL™ (3D/Full-HD/充電) 對應
全新「iControlAV2013」操控應用程式對應 (iOS及Android)
[img]http://www.pioneer-twn.com.tw/pic/FY14/AV%20Receiver/SC-72/various_image_06[1].jpg[/img]
* 可免費自App Store™/Google Play™下載
* 可自智慧型手機或平版電腦控制及操作AV環繞擴大機和 藍光播放機
* 新增「PUSH PLAYER」,可於開啟iControlAV2013後直接點選播放音樂。
< iPhone 操作圖示>
[img]http://www.pioneer-twn.com.tw/pic/FY14/AV%20Receiver/SC-72/various_image_07[1].jpg[/img]
Air Jam應用程式對應 及藍牙音訊傳輸 (可免費自App Store™/Google Play™下載)
此功能需選購AS-BT200藍牙轉接器
透過「藍牙轉接器」(選購AS-BT200) 最多可同時連線4台 iPod/iPhone/iPad上的音樂播放清單,並以無線藍牙音樂播放;甚或瀏覽及分享彼此的線上音樂購買訊息。
(註:Pioneer不保證所有 Bluetooth 藍牙無線裝置與本機的連線及操作完全正常)
對應 AS-WL300無線網路接收器 (選購)
AVNavigator (附贈CD-ROM光碟) PC或iPad使用簡易安裝設定
隨附的 AVNavigator CD-ROM 包含 Wiring Navi (連接導覽),可讓您以對話方式輕鬆完成接收器的連線與初始設定。依照畫面指示,即可輕鬆簡單地完成高精確度的初始設定,並完成連線與設定。
另外還有其他可輕鬆使用的各種功能,其中包括接收器相關操作的互動式手冊、更新各類軟體,以及MCACC應用程式,讓您在3D圖形上檢查MCACC量測結果。
◎ iPad版本的 AVNavigator 可自App Store 下載。
◎ 隨附的CD-ROM包含Windows版本的AVNavigator。

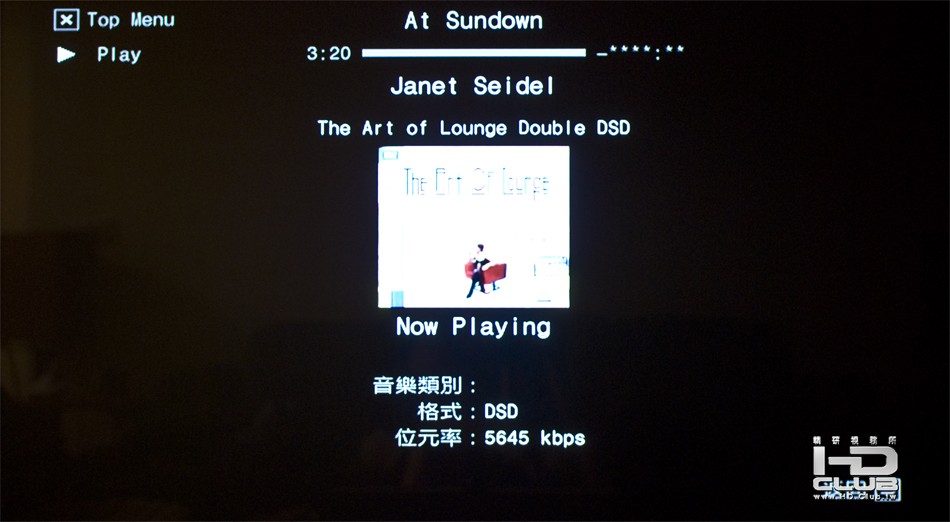

繁體中文、可顯示專輯封面的GUI (圖形使用者介面)- 經過HDMI
覆蓋型OSD (On Screen Display) 螢幕上顯示
透過簡易覆蓋型螢幕OSD顯示,當您進行例如:音量操控;Pioneer獨家聲音模式操控等等功能時,可以直接 從電視螢幕中觀看顯示的資訊。
此外,更可以針對不同解析度如 4K Ultra HD / 1920*1080 / 1366*768等調整為最佳的顯示字型大小。
註:覆蓋型OSD可從HDMI out1及 out2 同時輸出
前方USB輸入端子可播放USB隨身碟相片(JPEG)、音樂輪播秀
自動電源關閉 (多區)
FM/AM 共63頻道電台記憶
睡眠定時器
學習型遙控器
ECO 節能模式
Pioneer 智慧型ECO 節能模式配備兩個不同的設定 :
◎ECO節能模式1 採用適當的省電運作同時提供高品質的聲音,最適合播放CD 音樂、兩聲道音樂檔案以及網路電台。
◎高節能ECO 節能模式2 採用適當的聲音品質播放,適合播放大動態範圍的電影內容(多聲道/兩聲道) 或現場演奏會等。
ECO 節能模式可透過二個方式進入設定:
遙控器或在iControlAV2013/ControlApp內的ECO 節能管理程式。
多區多訊源 (Multi-Zone) 應用
支援最多達四個區域的Multi-ZONE多區多訊源應用:主區 + HDZONE + ZONE2 + ZONE3
HD ZONE的HDMI影像/音訊同時傳輸
AV環繞擴大機配備 HD ZONE HDMI端子,可串流 HD的影音內容到其他房間。
如不使用 HD ZONE功能,該端子可做為 MAIN ZONE 主區第2個輸出;因此主區可觀賞二個不同的訊源。
ZONE 2 複合AV端子/色差端子/超低音 輸出 (音量調整/平衡/TONE)
ZONE 3 複合AV端子輸出 (音量調整/平衡)
ALL ZONE STBY (所有區域待機) 及 DISCRETE ON (分離開啟)
「Play ZONE」便利操控
當以iOS系統的 AirPlay或 Android系統的DLNA方式播放音樂檔案時,搭配 iControlAV2013應用程式很容易地選擇可播放的區域。
「Multi-ZONE 音樂」模式 (Multi-ZONE Music) Multi-ZONE Music 模式可在「主區」、「ZONE 2」、「ZONE 3」中播放相同的聲音,對於舉辦家庭派對或需當作背景音樂時非常適合。

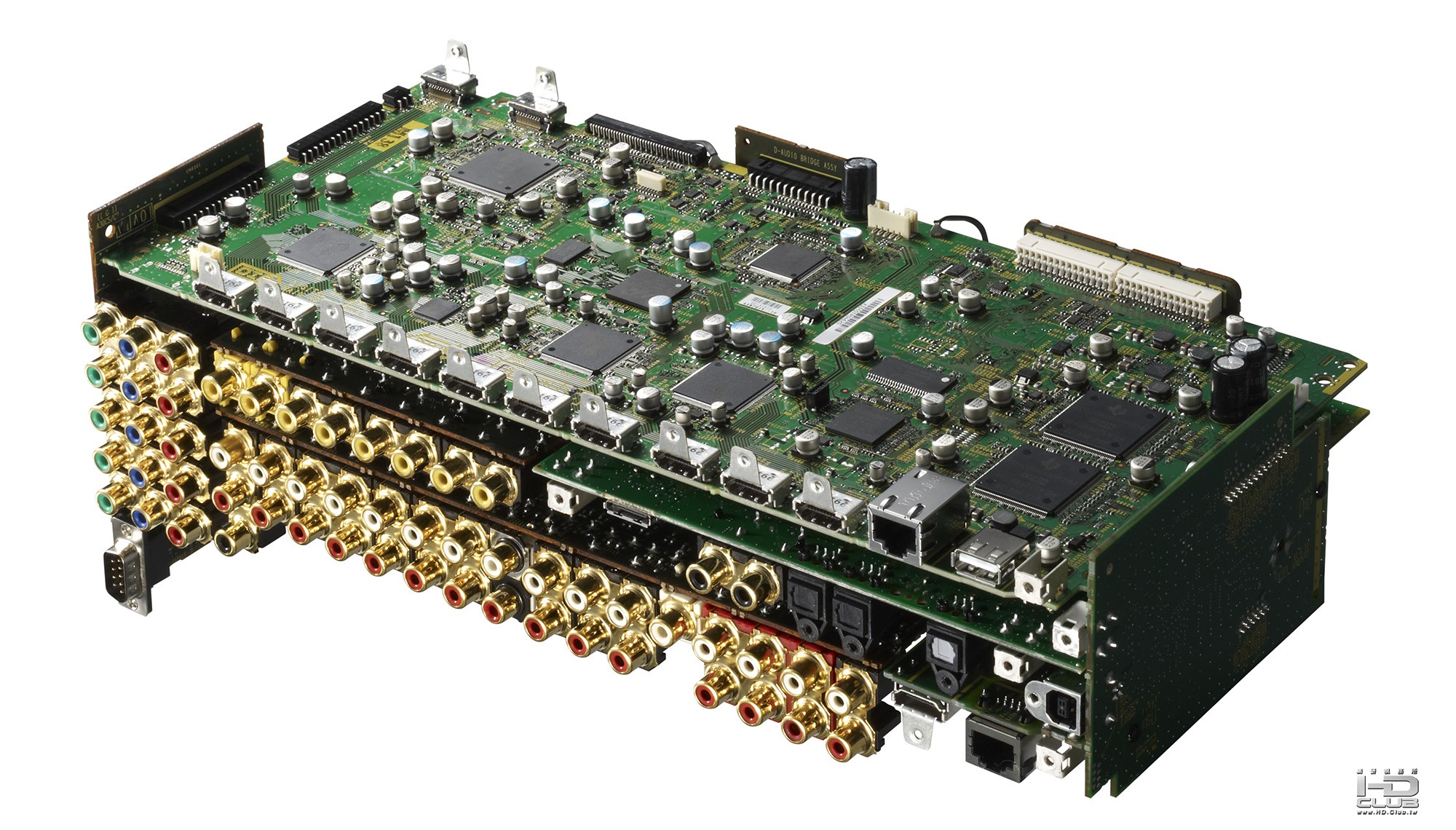

端子介紹
《前方》
HDMI輸入 (可指定/MHL)
USB/iPod 影像輸入
MCACC 設定麥克風輸入
耳機插孔

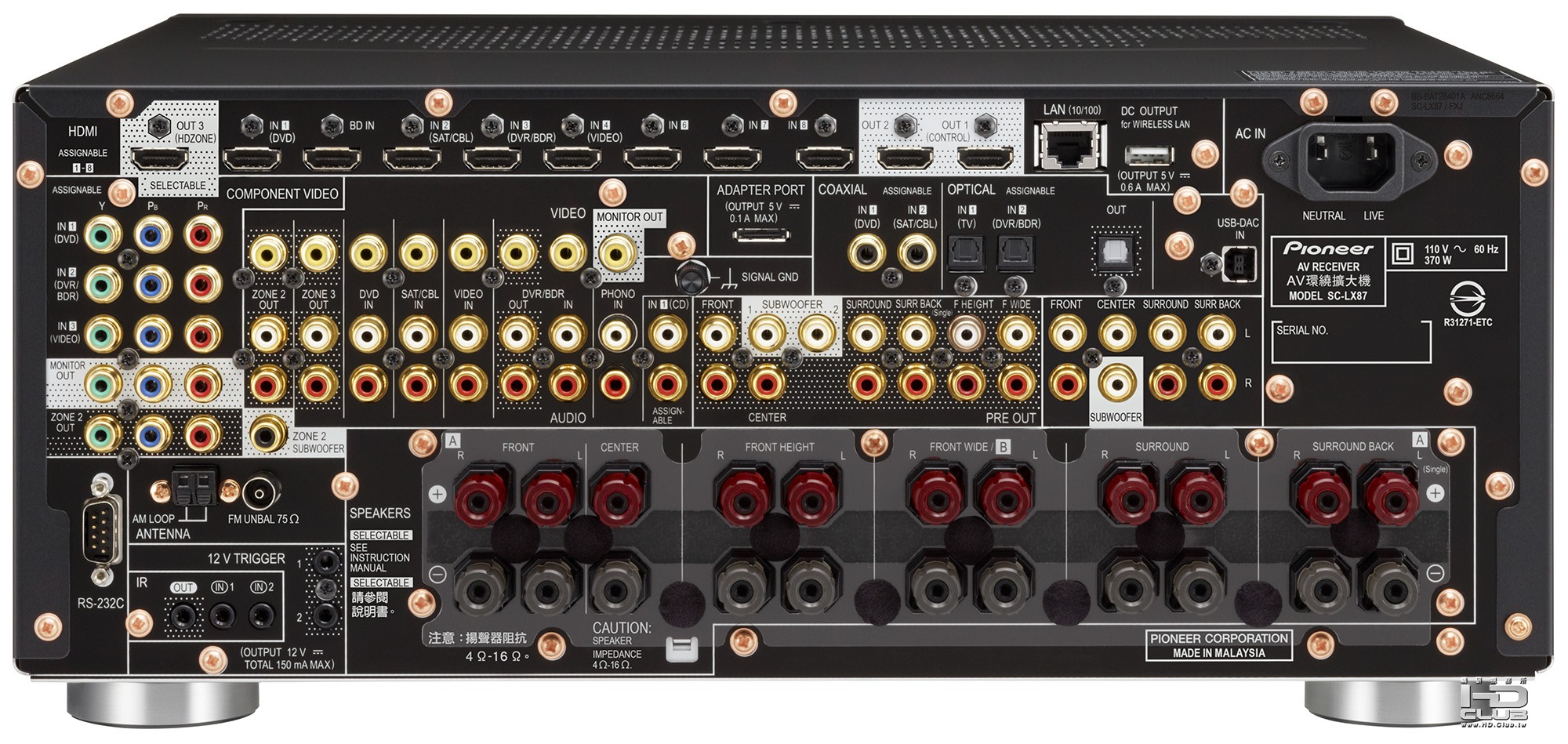

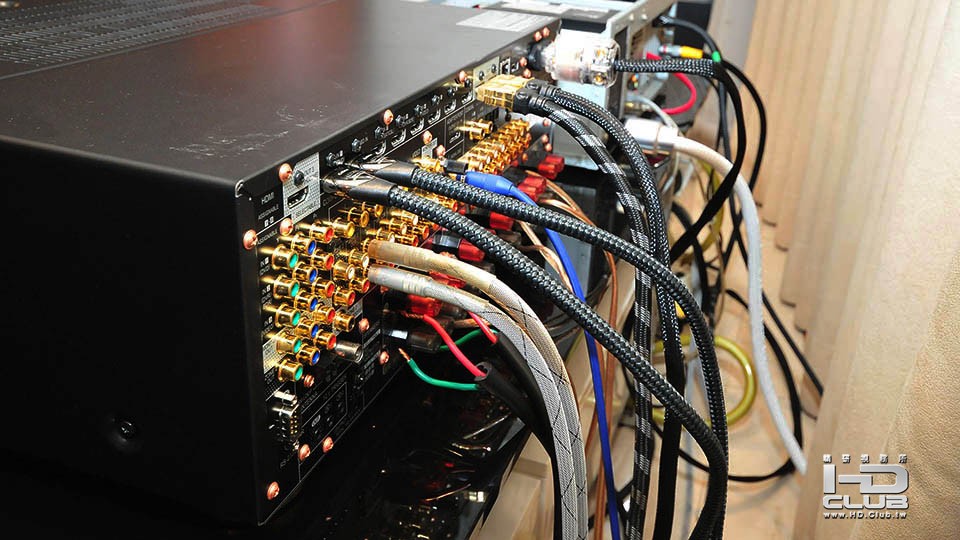

《後方》
HDMI端子 9進(可指定) 3出 (MAIN*2組 / HD ZONE)
乙太網路 (Ethernet) 輸入*1組
複合AV(Composite) 4進1出
類比Audio輸入*1組 (可指定)
數位同軸輸入*2組 (可指定)
數位光纖輸入*2組 (可指定)
USB-DAC 輸入*1組 (B-Type)
色差輸入*3組 (可指定)
Monitor複合影像輸出*1組
7.1聲道 Multi-ch 輸入端子
9.2聲道前置輸出 (Pre-out) 端子 (共11.2聲道端子)
11聲道喇叭輸出端子 (SB/FH/FW/B, FH或FW/B可指定)
藍牙轉接器阜 (AS-BT200使用)
無線網路接收器 AS-WL300供電使用的USB阜
IR 控制端子 2進1出
12 V Trigger 驅動器*2
RS-232C 端子
規格
電源需求:AC 110V / 60Hz
消耗電力:370W / 0.1W(待機)
尺寸:435寬*185高*441深mm
重量:18.0 kg
|
