Intel在2014年九月多推出LGA 2011-3架構的Extreme新平台
用來接替上一代LGA2011平台，此腳位也已經推出約三年左右
在消費市場上Intel還是走雙平台的路線，中高階依然由LGA 1150來主導
而最高階LGA 2011-3平台則是提供給需要更多核心的高階市場



此回Extreme平台在腳位代號從LGA 2011更新為LGA 2011-3
看起來是一樣的針腳數，不過因為排列方式而造成有五個區域有所不同
連CPU外觀也大不相同，所以是無法相容的架構，這也難免讓有些消費者覺得可惜
不過新世代X99晶片組搭配新架構CPU對多工效能有顯著提升卻是相當正面的消息

首先CPU分為三個版本，Extreme平台都為對應高階定位Core i7系列
由入門到高階版本分別為Intel Core i7-5820K、5930K與5960X

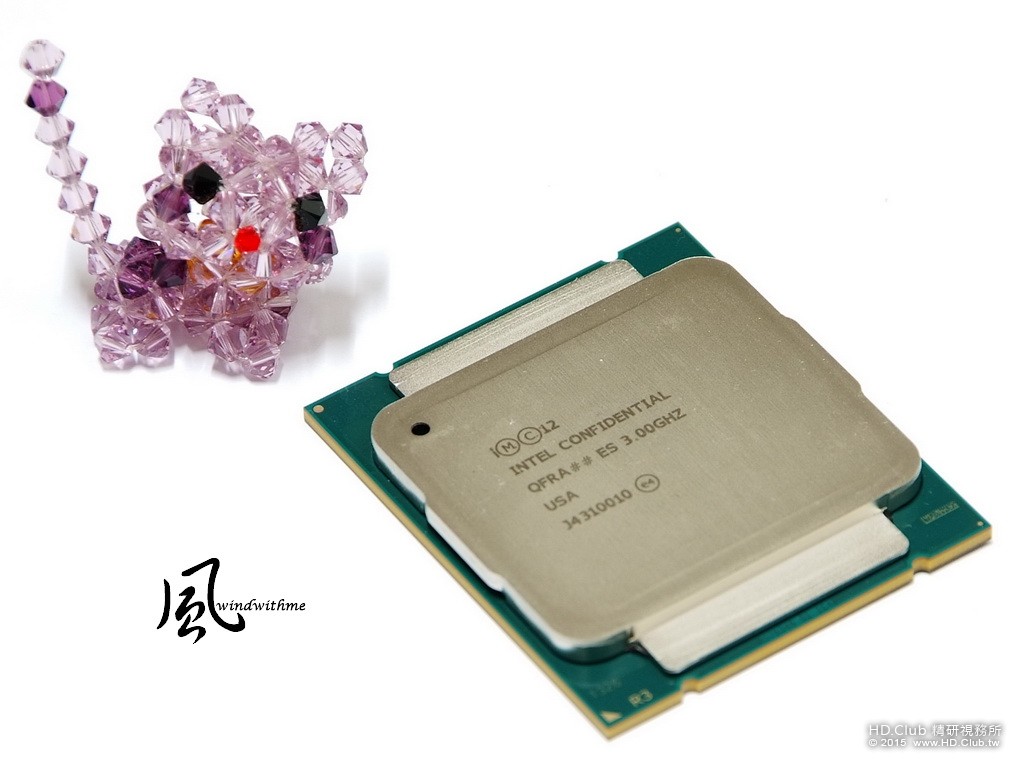

本回主角為Intel Core i7-5960X Processor Extreme Edition
以往8C16T架構只能在Server市場看到，這是首款下放到消費市場的高階CPU

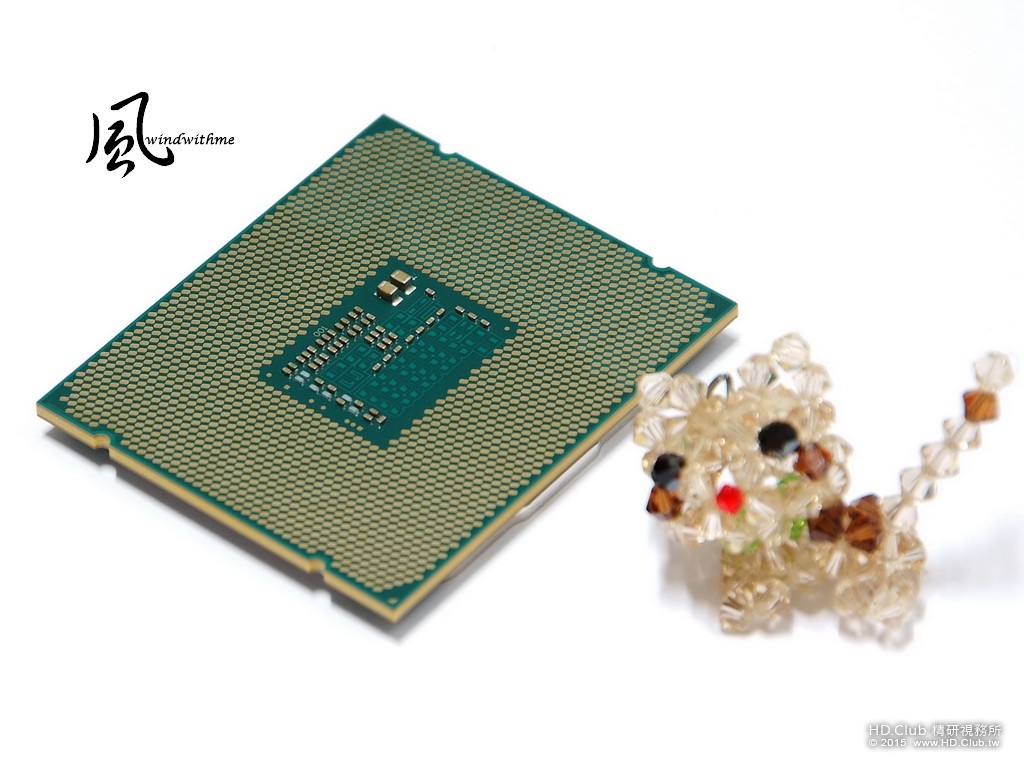

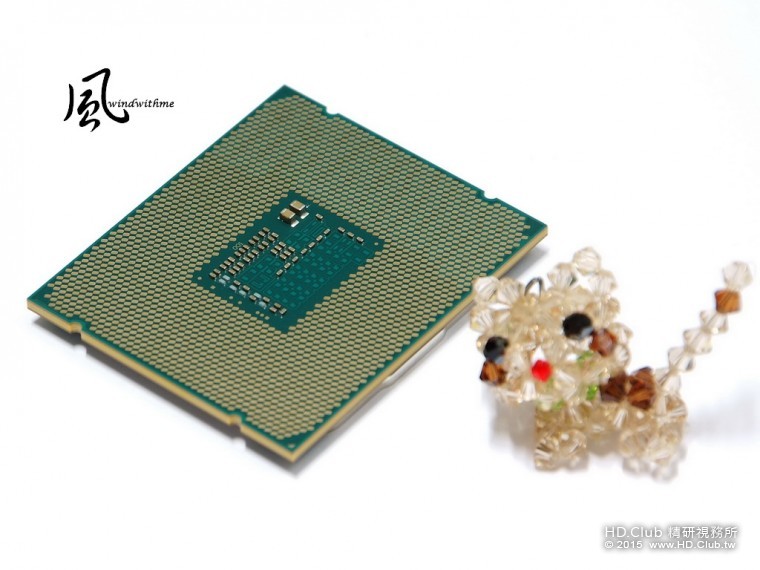

上圖已經看過CPU正面外觀，另外這張圖為5960X CPU背面一覽
Haswell-E採用22nm製程，最大發熱量Max TDP為140W，比上一代130W還要高一點
時脈3.0~3.5GHz / 8C16T / Intel Smart Cache(L3) 20MB，支援新一代DDR4架構

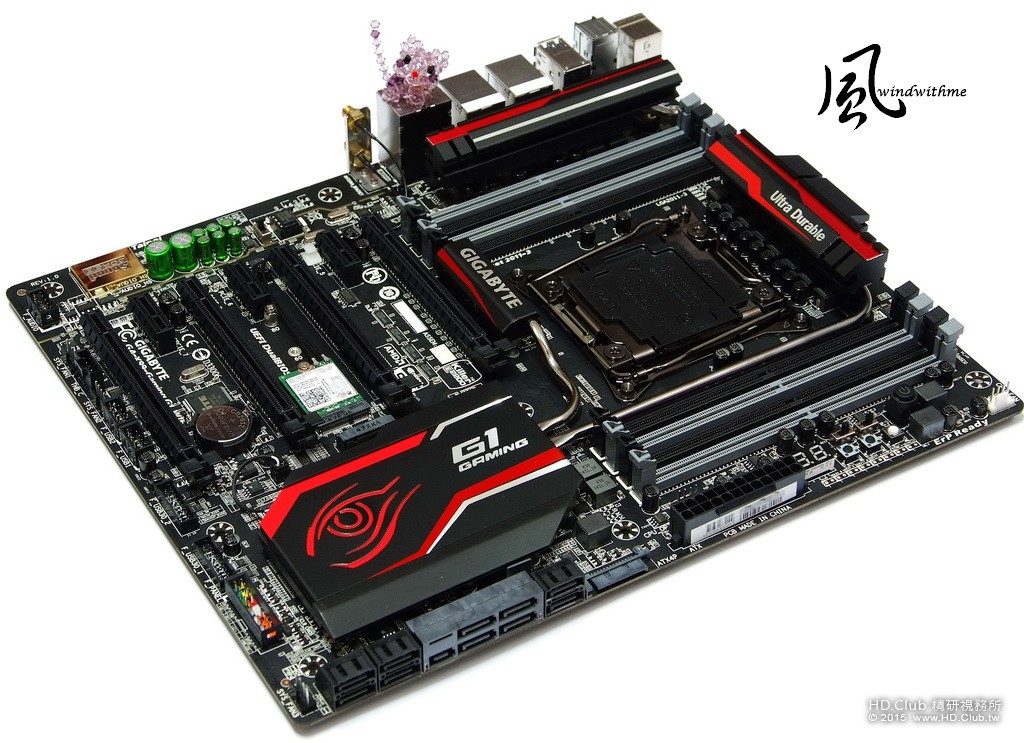

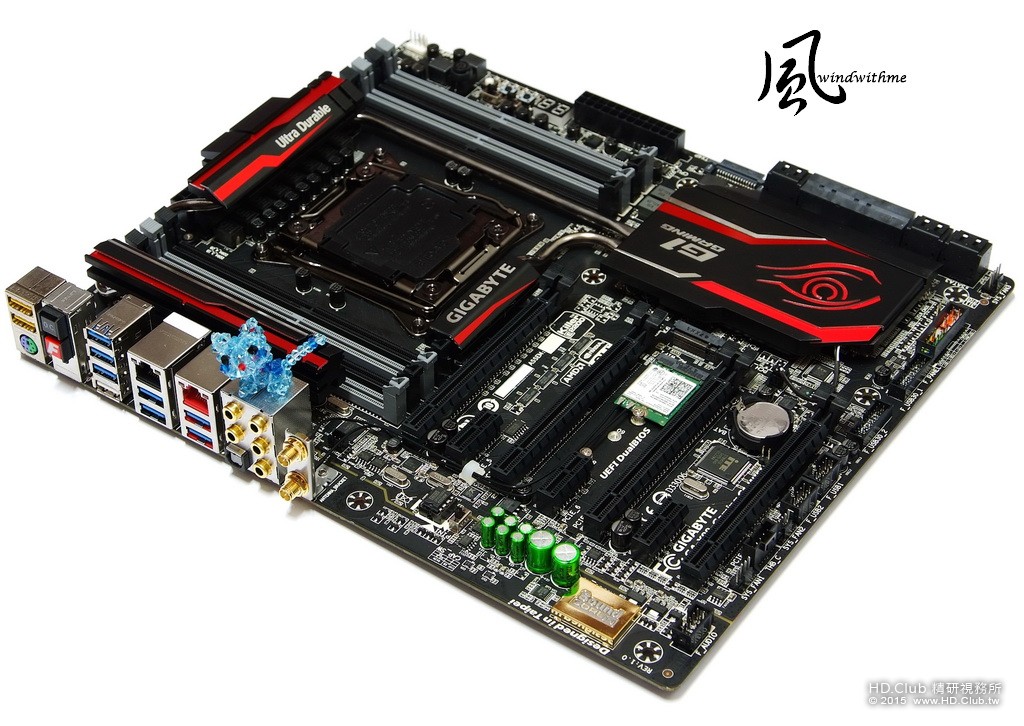

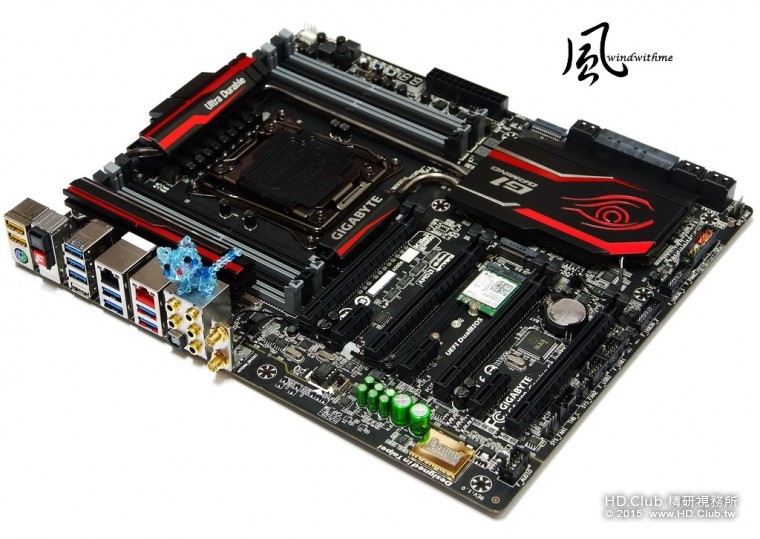

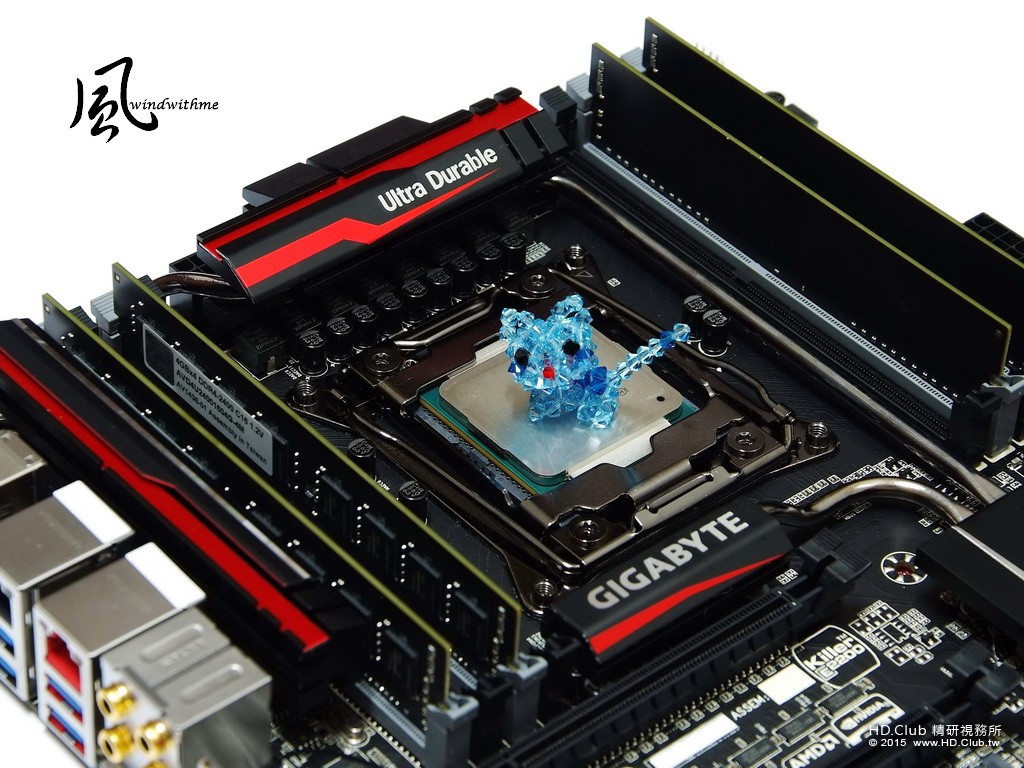

MB搭配GIGABYTE最新GIGABYTE X99-Gaming G1 WIFI，在X99市場為高階定位
E-ATX規格，尺寸為30.5cm x 26.4cm，基本上一般尺寸的ATX Case大多可以安裝
GIGABYTE高階MB常搭配自家的WIFI及Bluetooth 4.0 雙頻無線網路卡增加便利性

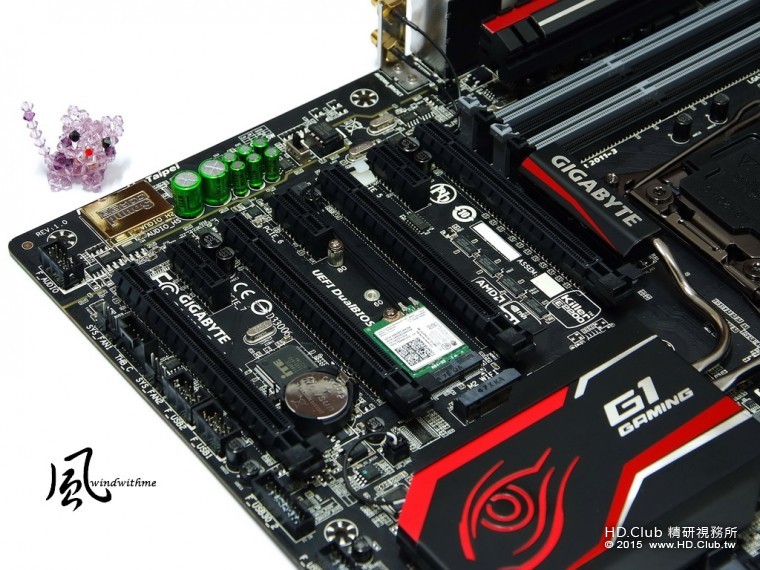

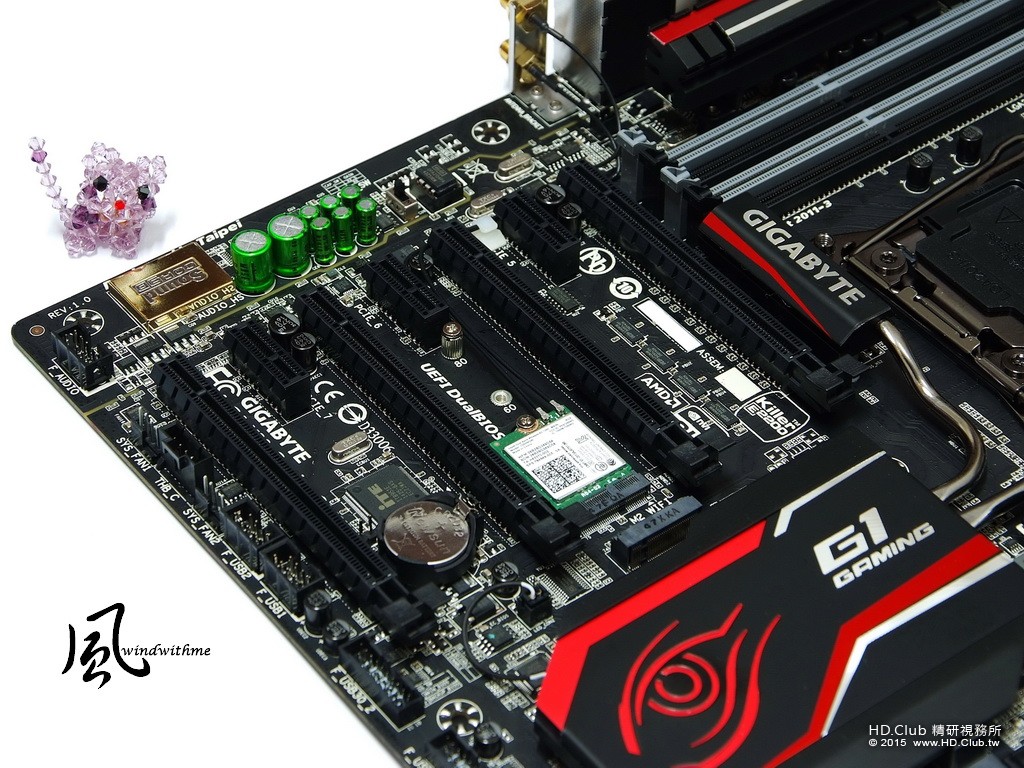

主機板左下方
4 X PCI-E X16，最高支援到4-Way AMD CrossFireX/nVIDIA SLI技術
搭配5960X時頻寬為X16 + X16或X8 + X8 + X8 +X8運作
3 X PCI-E X1
1 X M.2 Socket 1，提供給M2無線通訊模組使用
雙網路晶片為Intel GbE LAN與Qualcomm Atheros Killer E2201
音效晶片為Creative Sound Core 3D，2聲道或5.1聲道與High Definition Audio技術
Design in Taipei

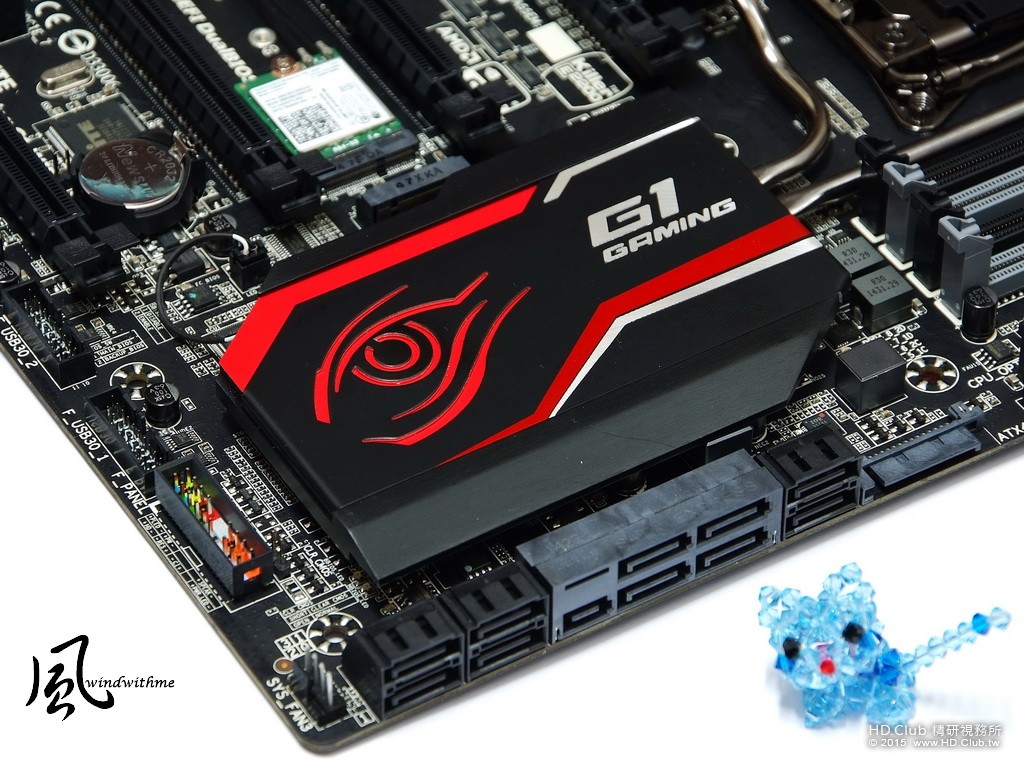

主機板右下方
1 X 灰色SATA Express
4 X 灰色SATA3，1個SATA Express將佔用2個SATA3頻寬
2 X 黑色SATA3，此處不與SATA Express共用
X99提供支援Intel Smart Response / Rapid Start / Smart Connect技術
RAID部份支援RAID 0， RAID 1，RAID 5及RAID 10
4 X 黑色SATA3，僅支援IDE及AHCI模式
兩個前置USB 3.0擴充Port與Gaming G1大型散熱片提供給X99晶片組

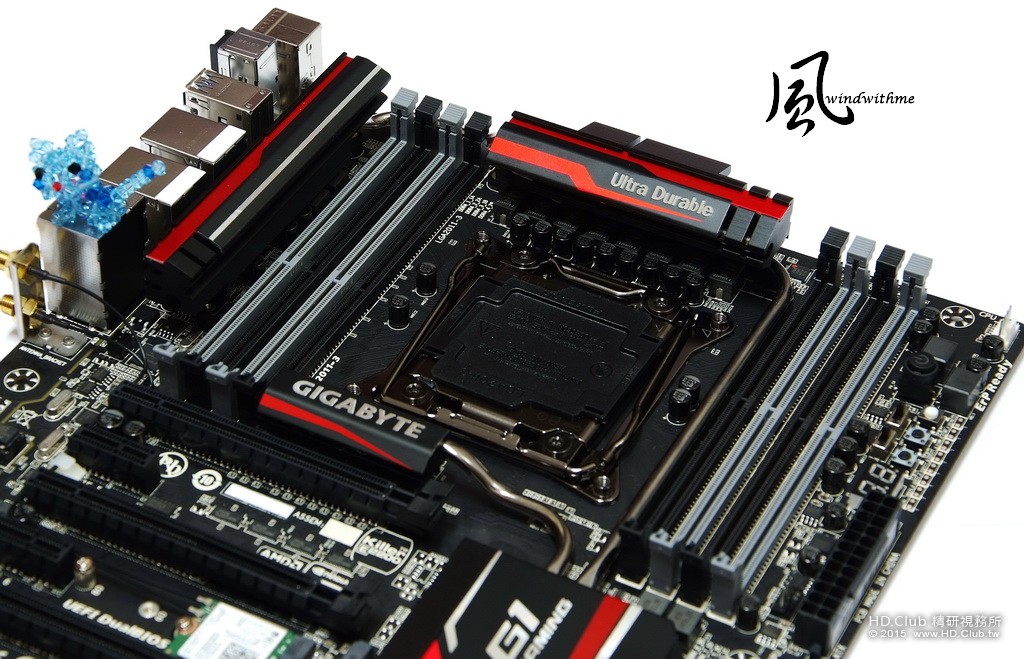

主機板右上方
CPU區域使用8相數位供電，新一代IR數位電源控制器與PowIRstage晶片
Server級Cooper Bussmann電感與超耐久黑色固態日製電容
8 X DIMM DDR4支援2133/2400(OC)/2666(OC)/2800(OC)，最高容量可以支援到64GB
CPU金屬蓋採用電鍍設計更添質感，黑色為Power按鈕、除錯燈號與其他裸測環境功能

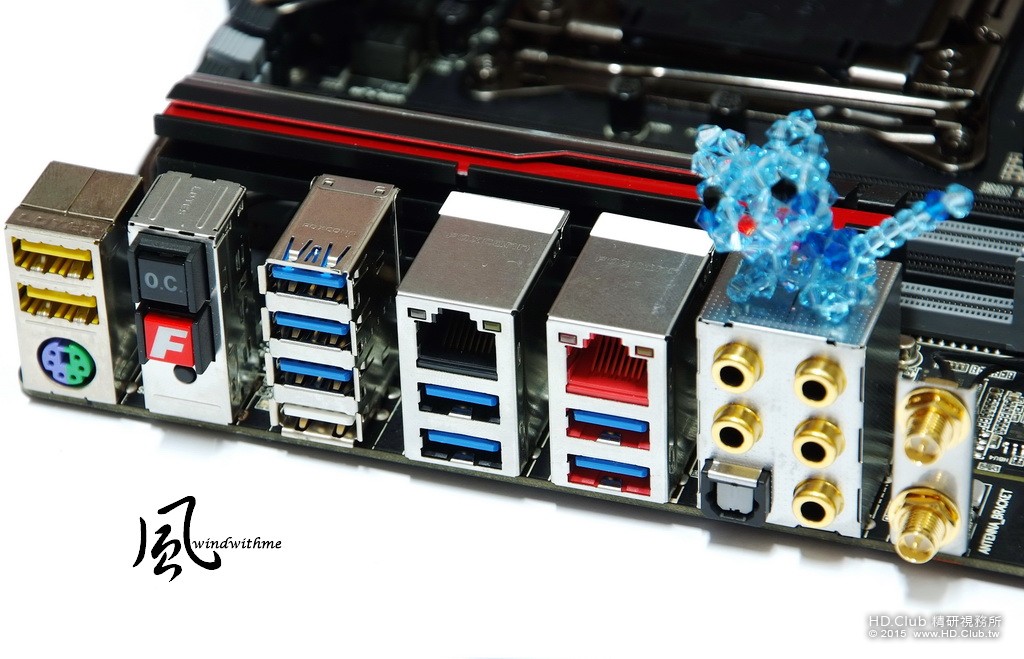

IO
1 X PS2 鍵盤/滑鼠
2 X USB 3.0(黃色)
1 X O.C按鈕
1 X Fast Boot按鈕
8 X USB 3.0/2.0(藍色)
1 X USB 2.0(白色)
2 X RJ-45網路孔
5 X 音源接頭
1 X S/PDIF 光纖輸出
2 X 2T2R SMA天線Port


GIGABYTE自家UEFI DualBIOS，最高解析度可達到1920X1080

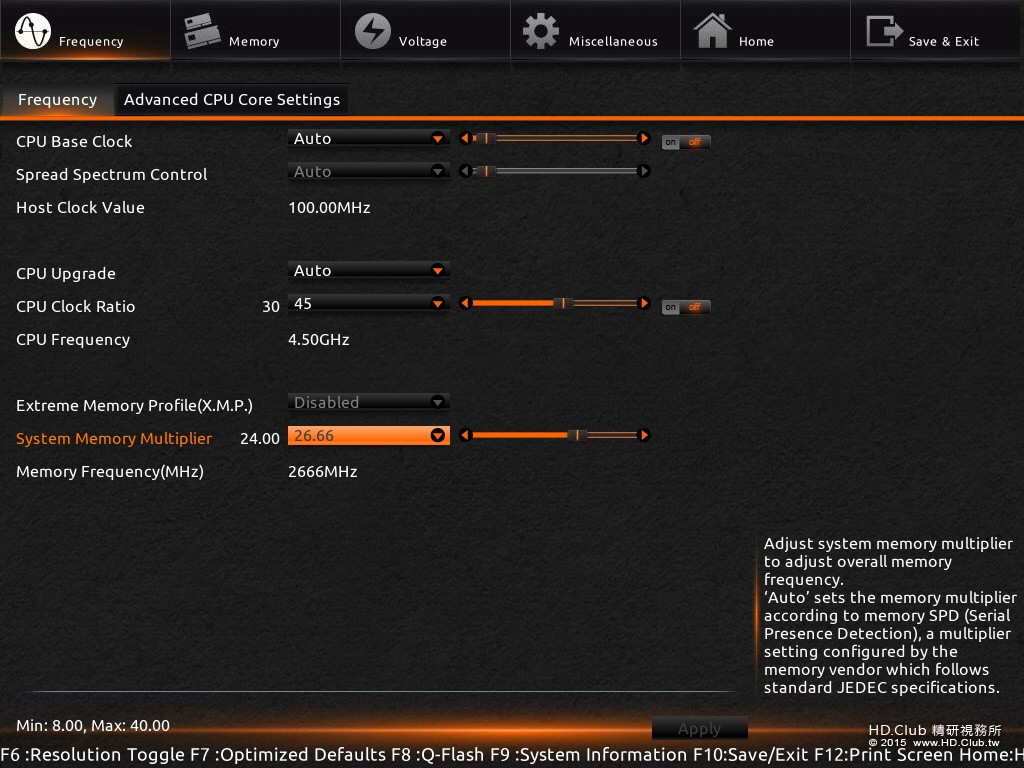

進去第一頁就是看到頻率設定，以下是windwithme對於5960X的超頻設定
CPU將預設3GHz超頻至4.5GHz、AVEXIR DDR4 2400超頻至2666

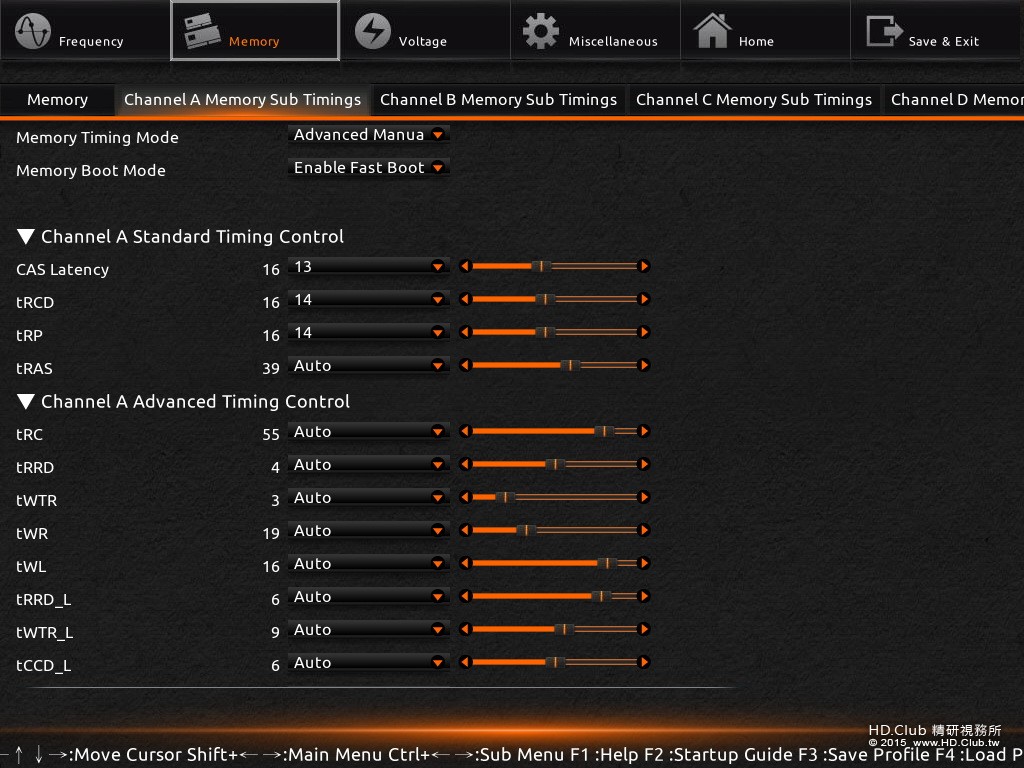

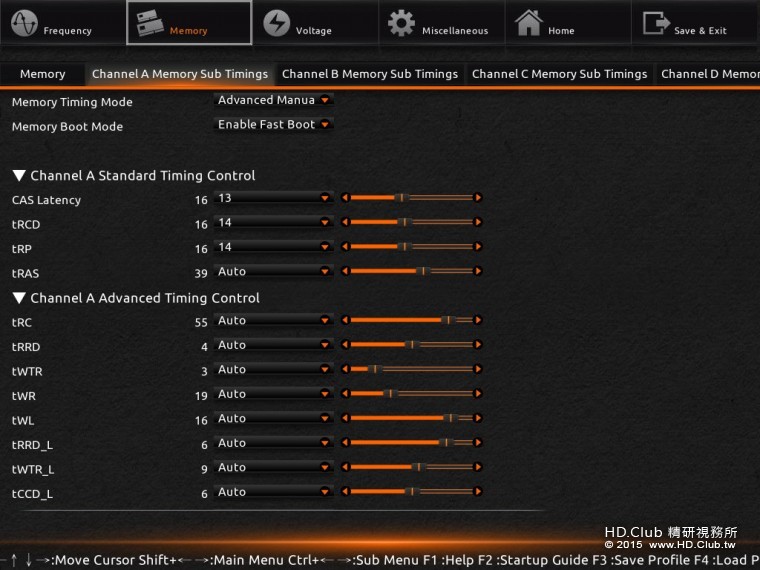

DDR3 2666時脈下將參數設定為2666 CL13 14 14 39 1T

windwithme

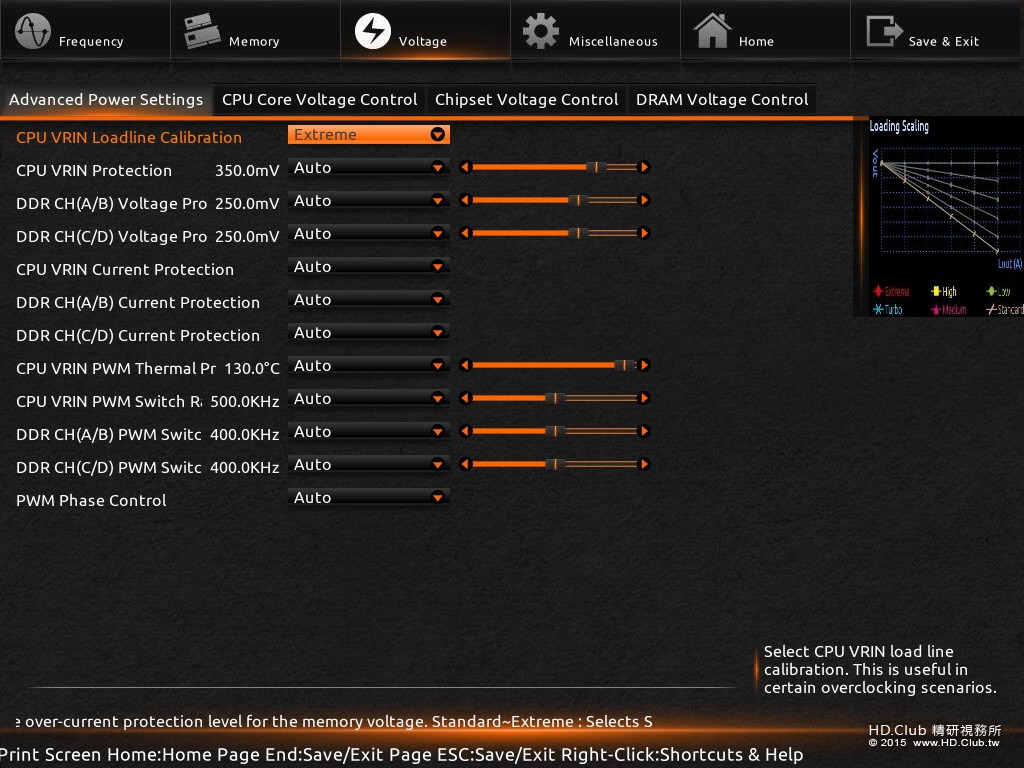

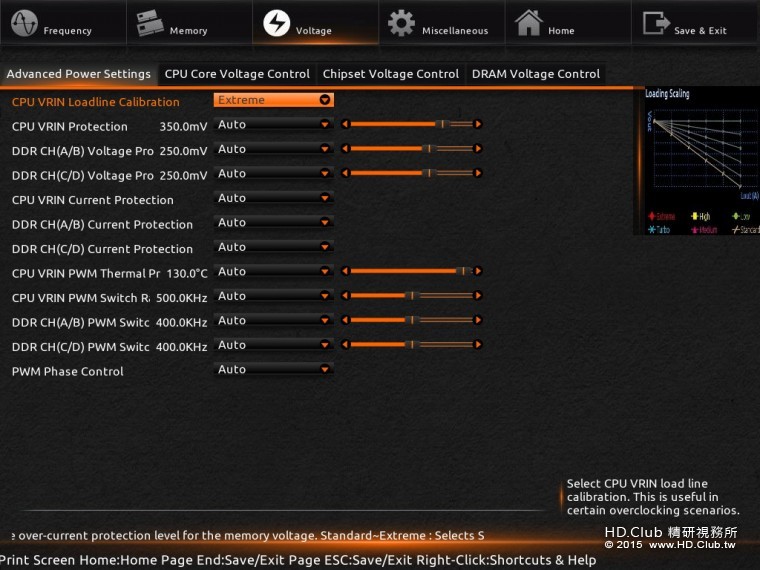

CPU VRIN Loadline Calibration對於CPU超頻是很重要的選項
建議設定到Extreme，能將全速時CPU電壓波動範圍降到最小

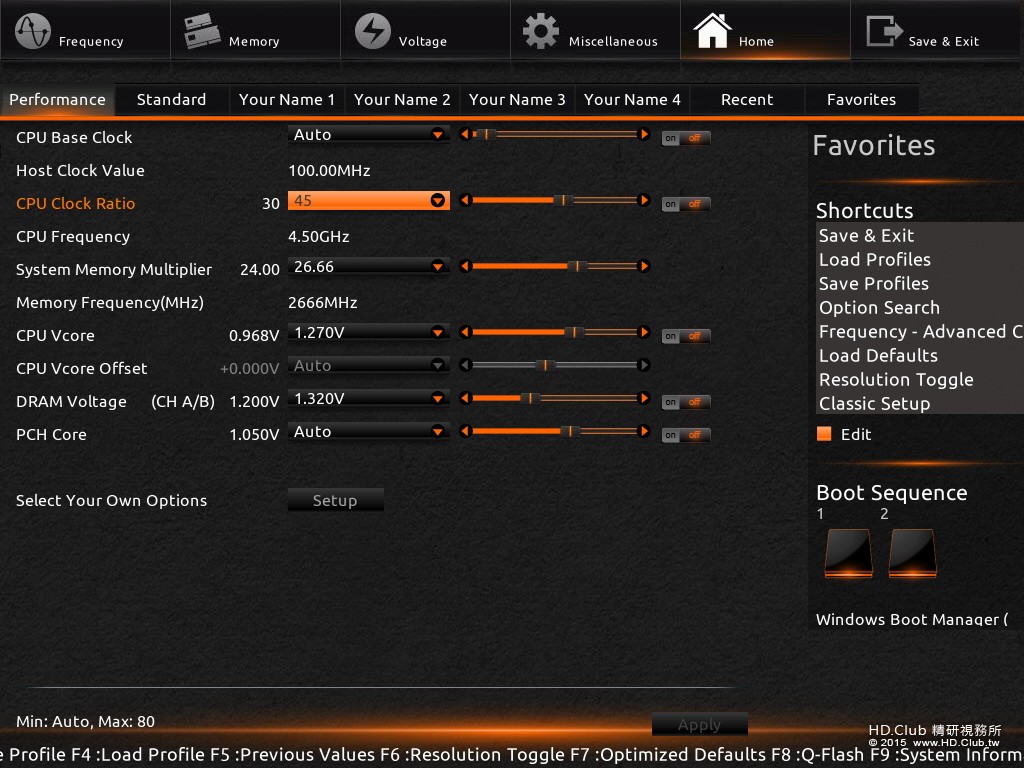

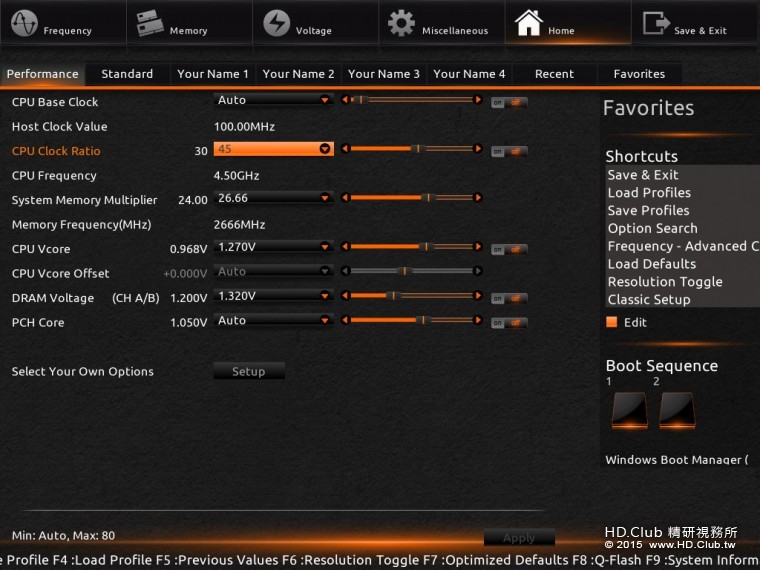

Perfoemace頁面可以快速設定幾個主要的超頻選項
CPU Voltage設定為1.270V，DRAM Voltega 1.320V

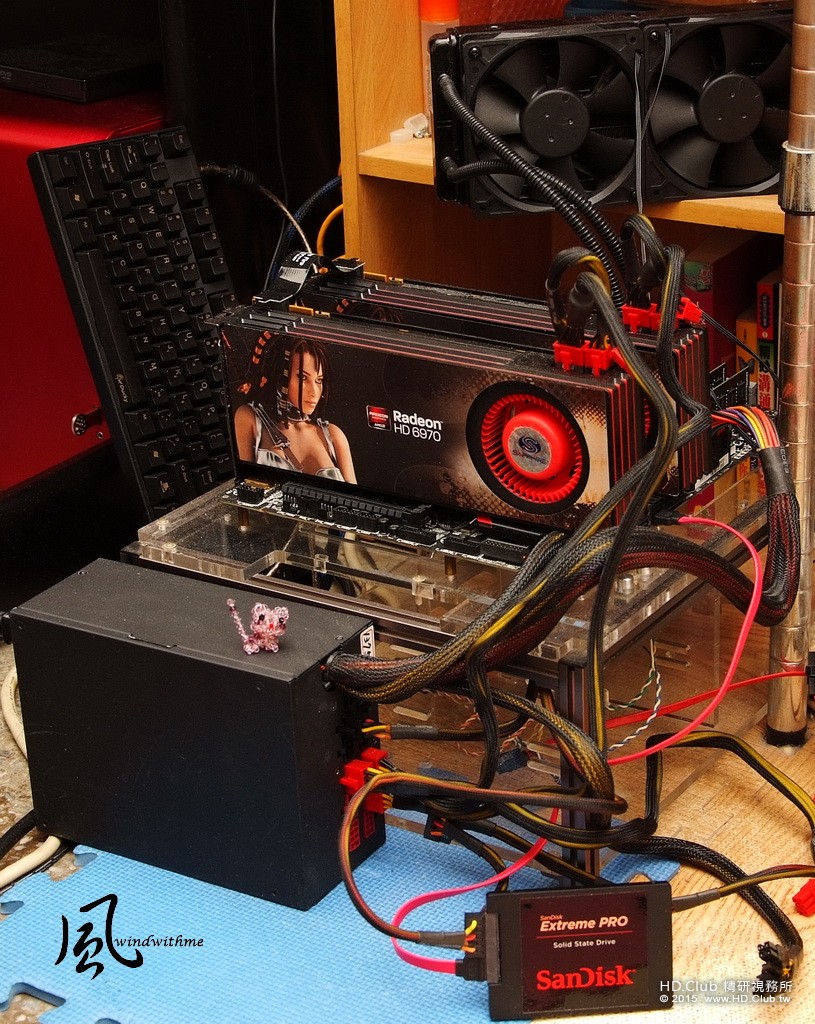

測試平台
CPU: Intel Core i7-5960X
MB: GIGABYTE X99-Gaming G1 WIFI
DRAM: AVEXIR Platinum Series DDR4 2400 4GX4
VGA:SAPPHIRE Raden HD 6970 CrossFire
SSD: SanDisk Extreme PRO 480GB
POWER: Thermaltake Toughpower XT Gold 1375W
Cooler: Corsair Hydro Series H100
OS: Windows 8.1 64bit

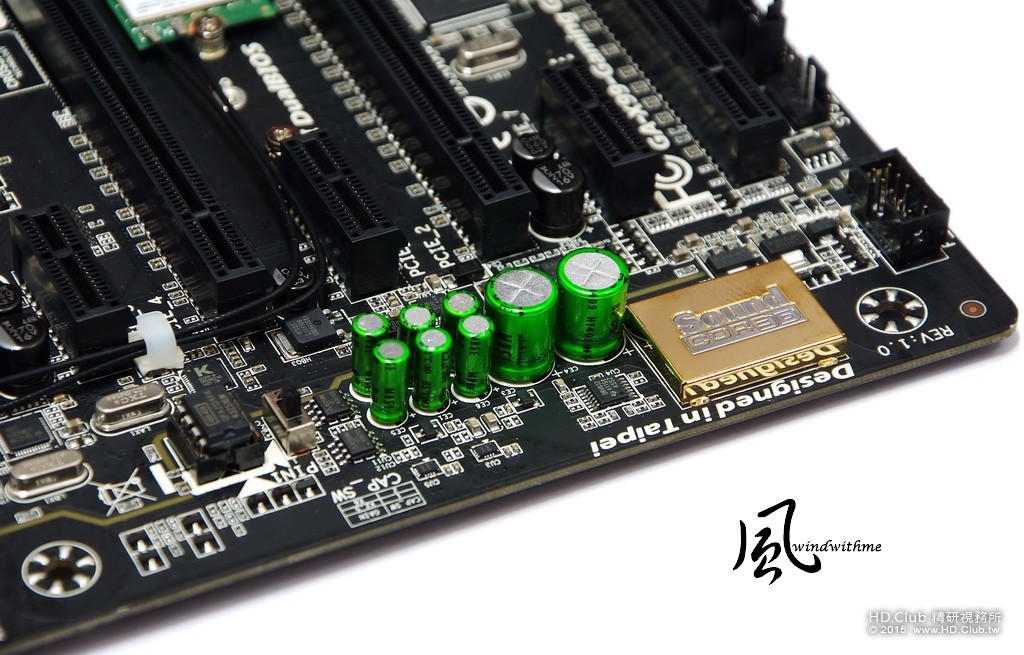

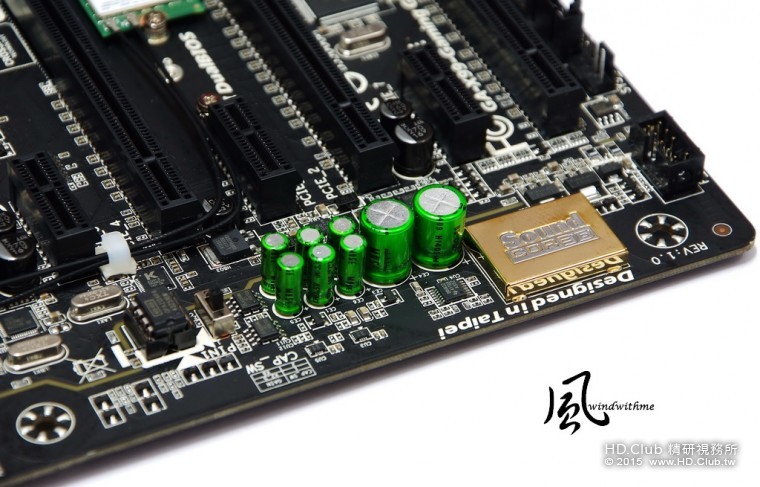

搭載Sound Core 3D四核心音效處理器並搭配Creative SBX PROSTUDIO軟體
先前推出特殊的可升級OP AMP設計，也就是音效擴大器可更換，提供升級空間
音效晶片與音效孔位皆採用鍍金防護，可有效降低靜電及雜訊干擾


以前MB內建音效如果搭配一般固態電容會有音質偏乾或偏硬的特性

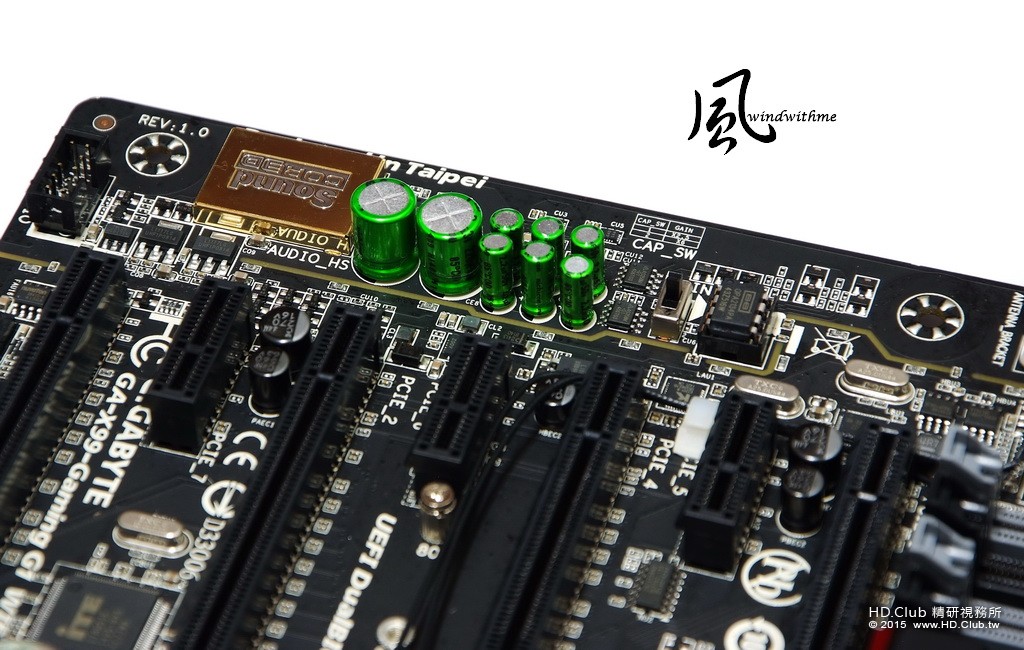

綠色Nichicon Muse ES Acoustic Series音效專用電容
右方有Dip Switch，切換至Gain Boost模式可以調整2.5或6倍增益模式


Creative Sound Core 3D音效晶片支援以下技術
SBX Pro Studio、Scout Mode、EAX ADVANCED HD 5.0、Creative ALchemy、VoiceFX
並支援SBX環繞音效處理功能，對於要求電影與遊戲的音場效果有著較大優勢
實際聆聽的配備為USHER S-520搭配土炮擴大機，OP為Burr-Brown - OPA2134AP
低頻 - 鼓聲與一些低音表現比其他MB更為清晰一些，重低音也較沉
中頻 - 唱歌或是看影片時在人聲表現清晰不失真，人聲厚實感的呈現也相當出色
高頻 - 某些歌曲在細節上有很好的延展性，並且沒有太尖銳的狀況發生
如果更換OP-AMP可能會有2成左右的差異，主要表現還是取決於先天的音效晶片與用料
X99-Gaming G1在音效用料讓音質在各方面有著高水準的演出，也是個人目前聽過總分最高的一款

對於i7-5960X的測試數據將分為以下兩種

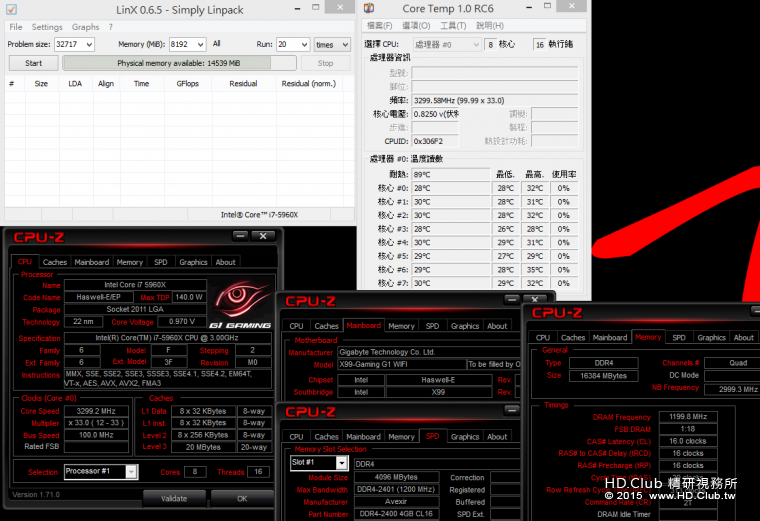

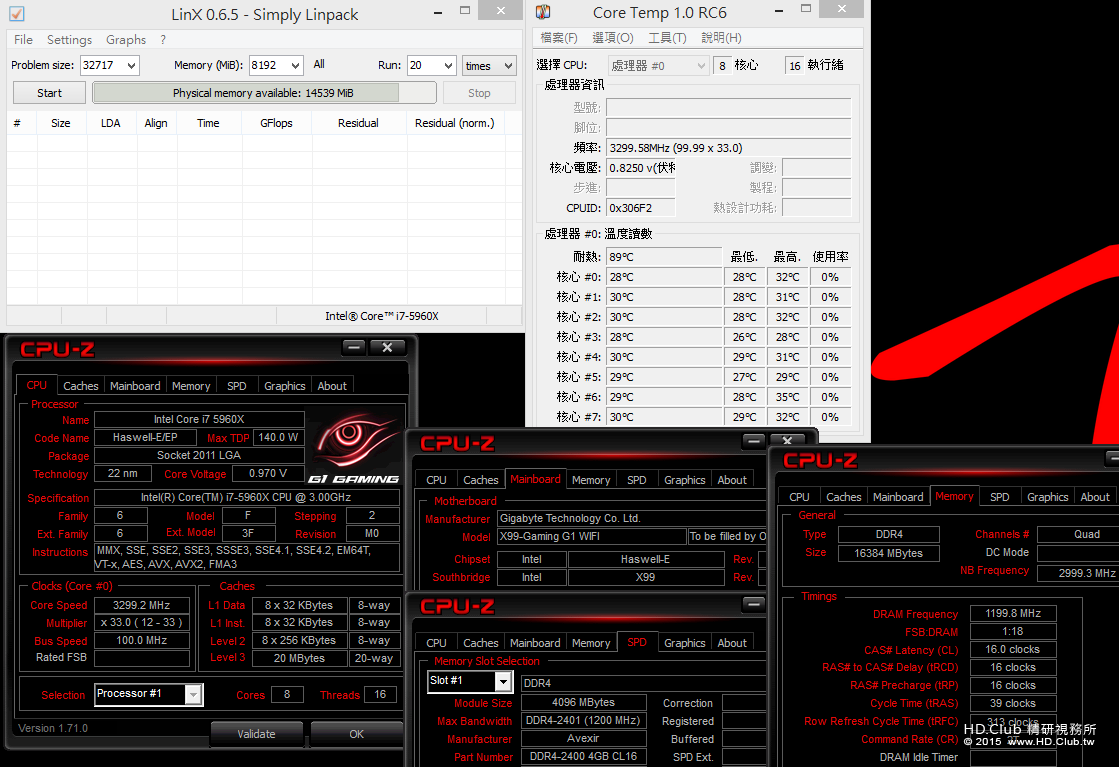

上方圖A組為預設值，關閉C1E節能模式
CPU最高時脈3~3.5GHz，DDR4 2400 CL16 16-16-39 2T
上方圖B組為超頻值，關閉C1E節能模式
CPU時脈4.5GHz，DDR4 2666 CL13 14-14-39 1T

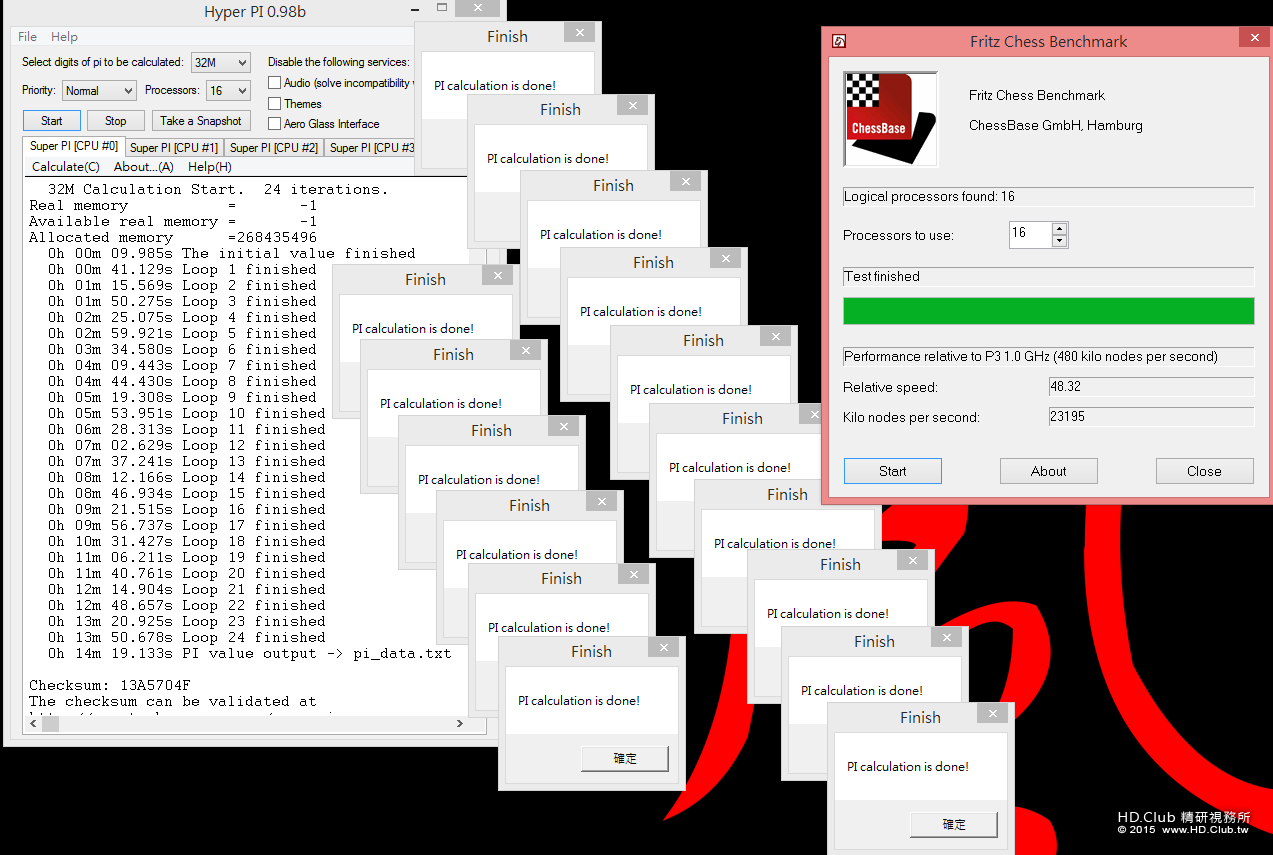

Hyper PI 32M X16 => 14m 19.133s
Fritz Chess Benchmark => 48.32 / 23195

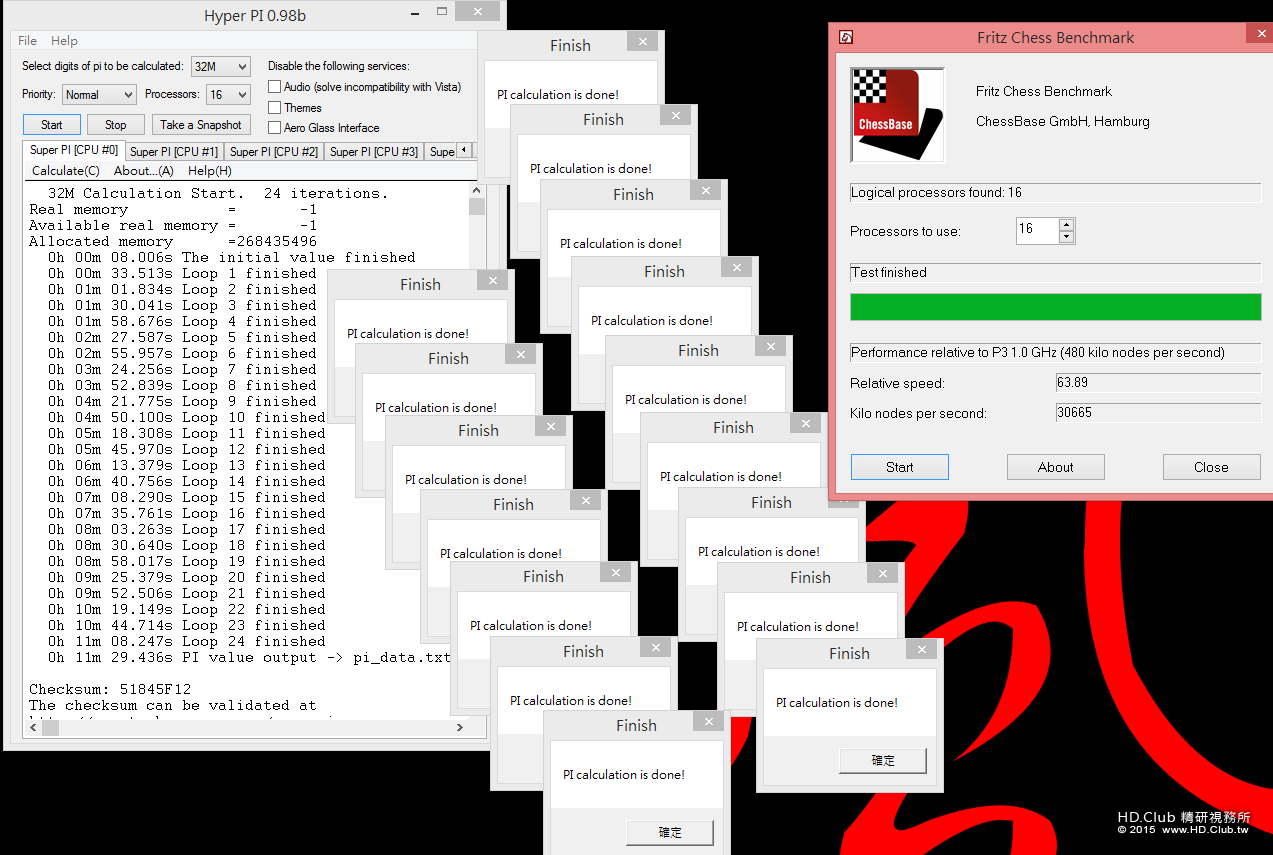

Hyper PI 32M X16 => 11m 29.436s
Fritz Chess Benchmark => 63.89 / 30665


Fritz Chess Benchmark在預設與超頻兩種設定時大約有32.22%效能增進
對於超頻至4.75GHz的4790K來說，5960X超頻4.5GHz時也有65.43%的效能領先幅度
這也是個人第一次在此軟體中看到多工效能有那麼高的數據，相當驚人的效能

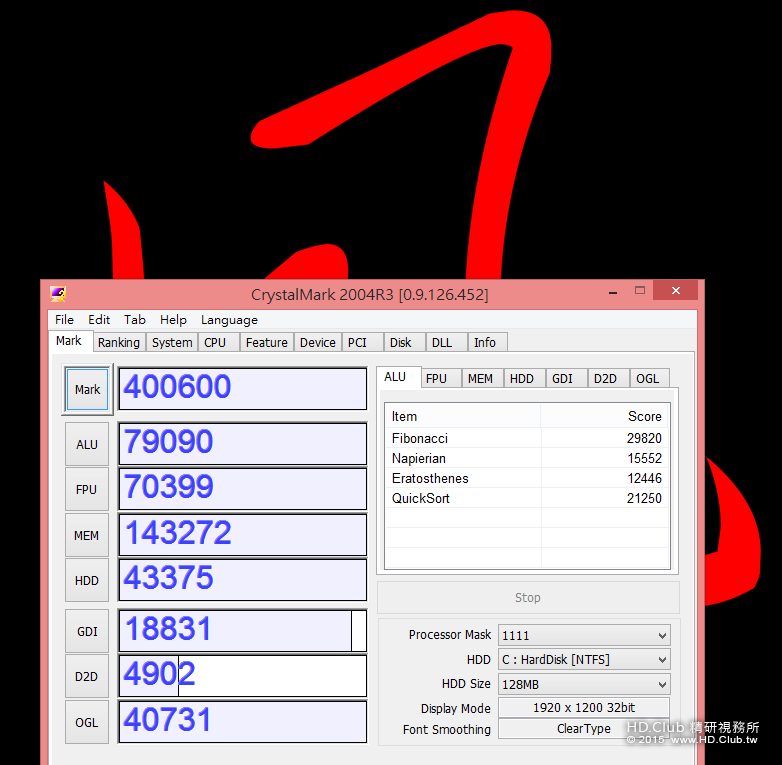

CrystalMark 2004R3 => 400600

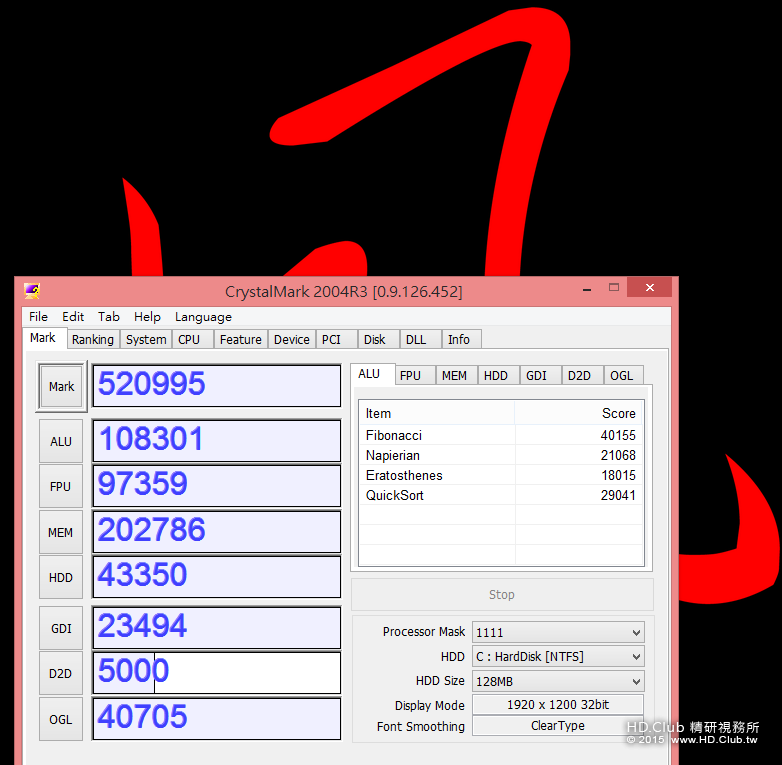

CrystalMark 2004R3 => 520995


CrystalMark 2004R3此款測試整個系統效能軟體，數據上也有30.05%的效能增加

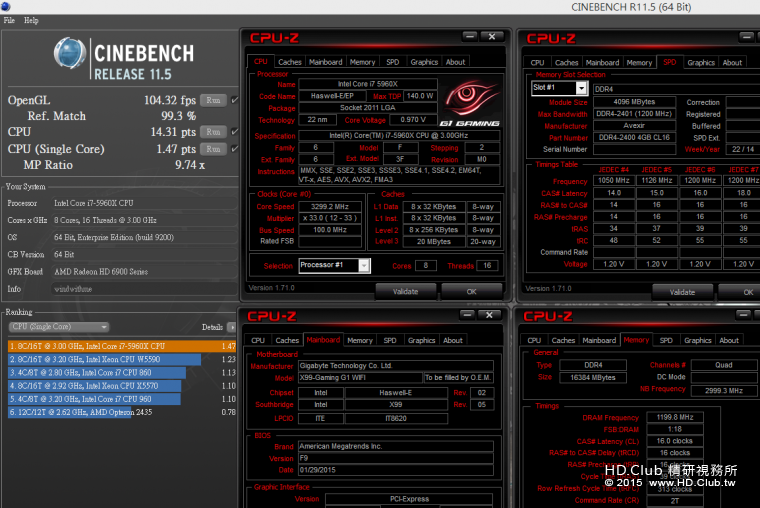

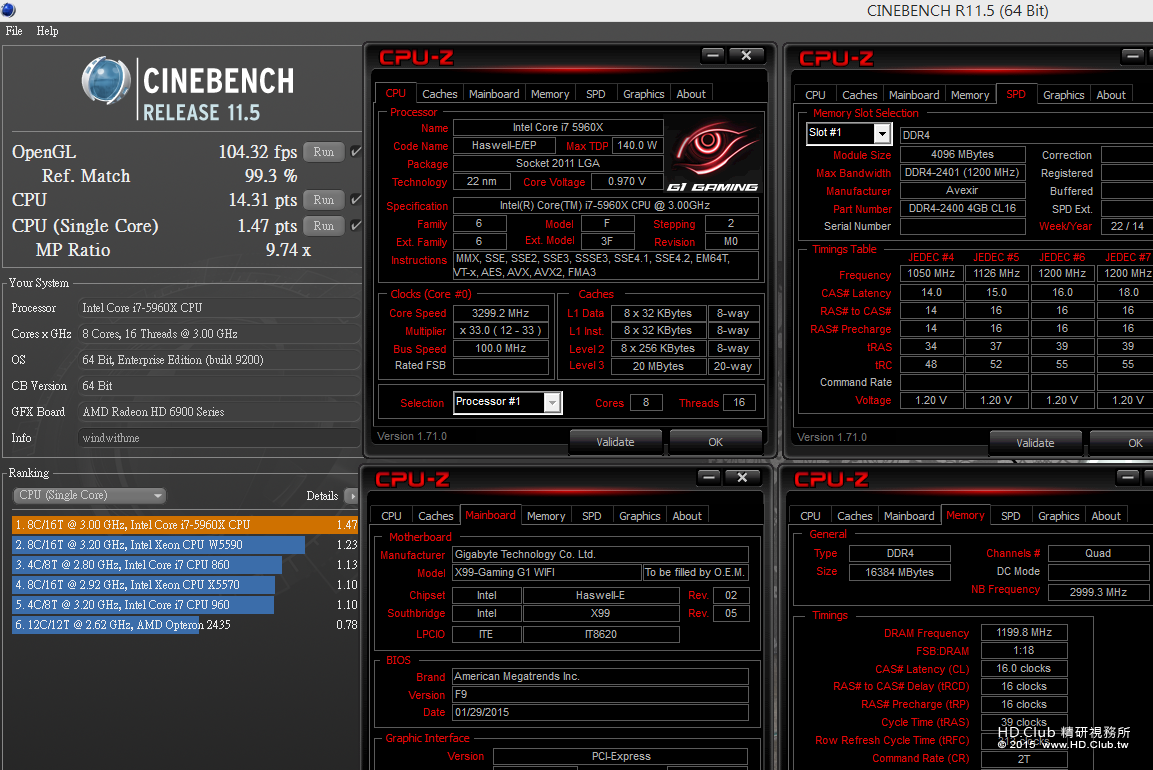

CINEBENCH R11.5
CPU => 14.31 pts
CPU(Single Core) => 1.47 pts

windwithme

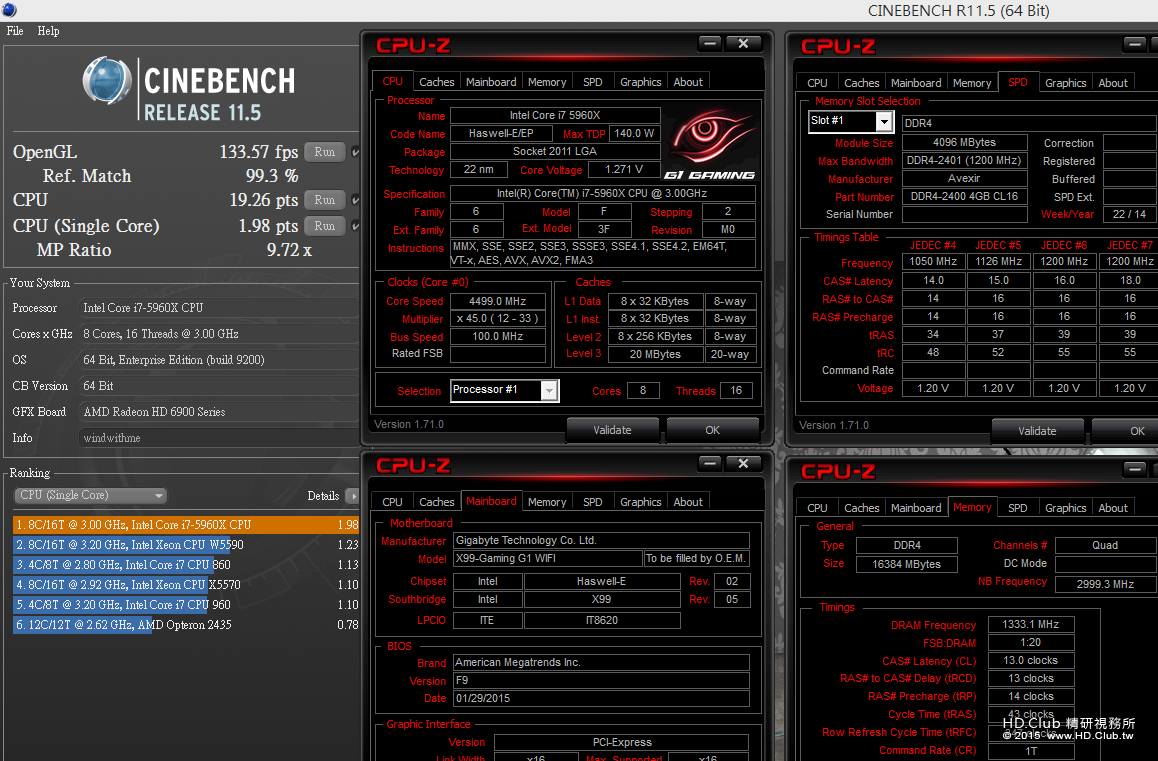

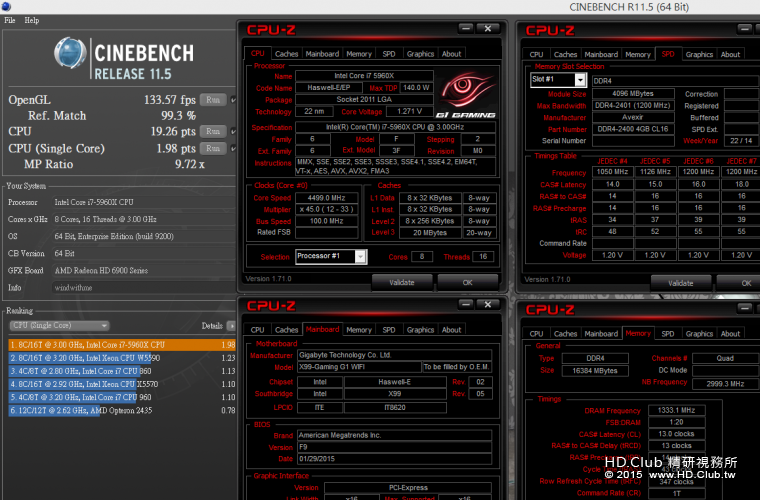

CINEBENCH R11.5
CPU => 19.26 pts
CPU(Single Core) => 1.98 pts


CINEBENCH R11.5在超頻前後的單核能力相差約34.69%
多執行緒的效能相差也達到34.59%，這兩個部份的效能增進可以說幾乎一樣

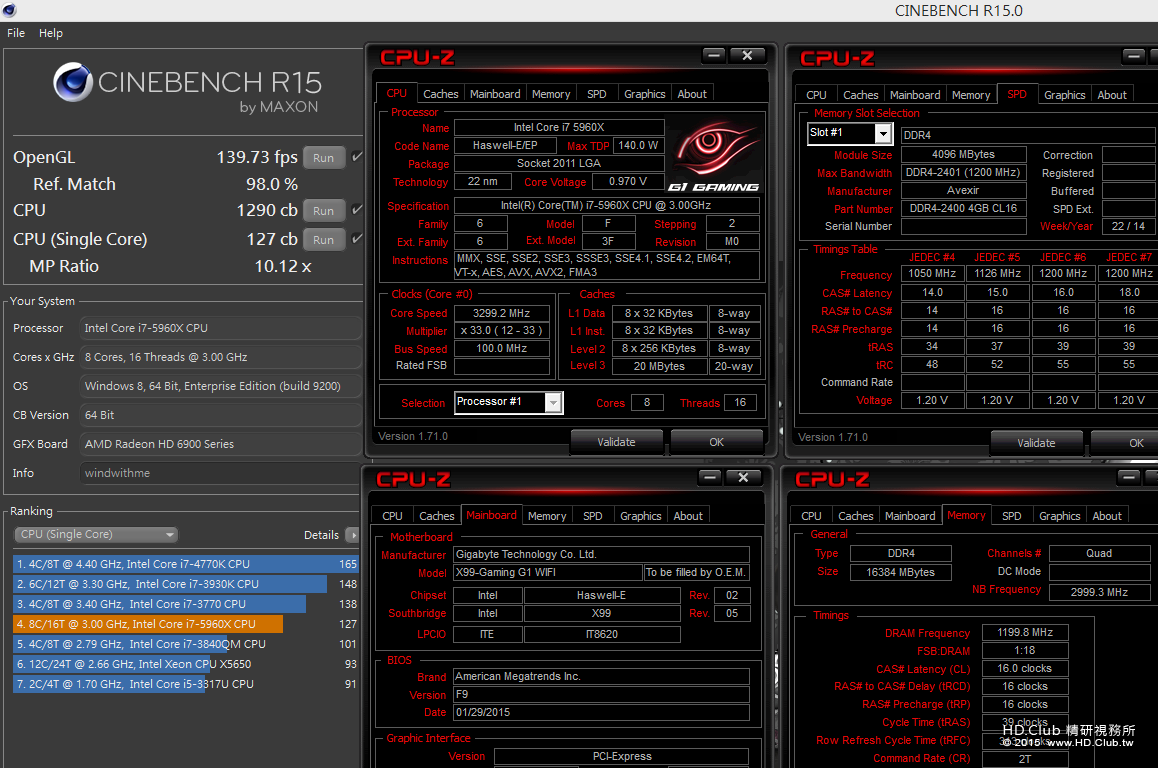

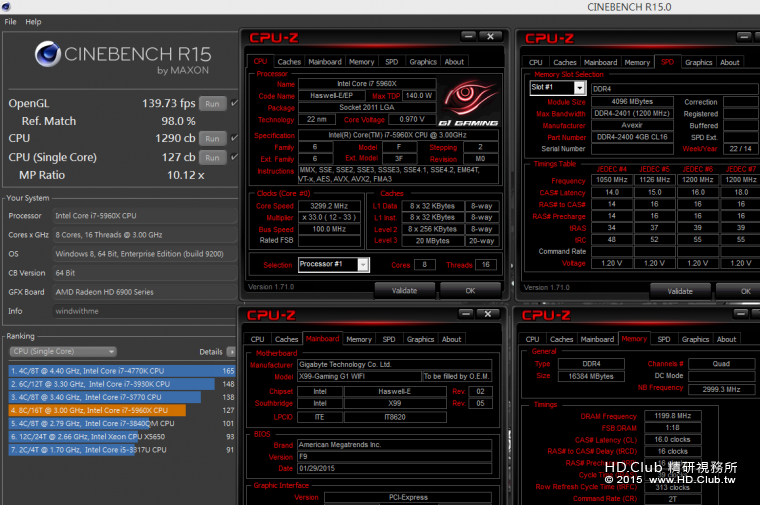

CINEBENCH R15
CPU => 1290 cb
CPU(Single Core) => 127 cb

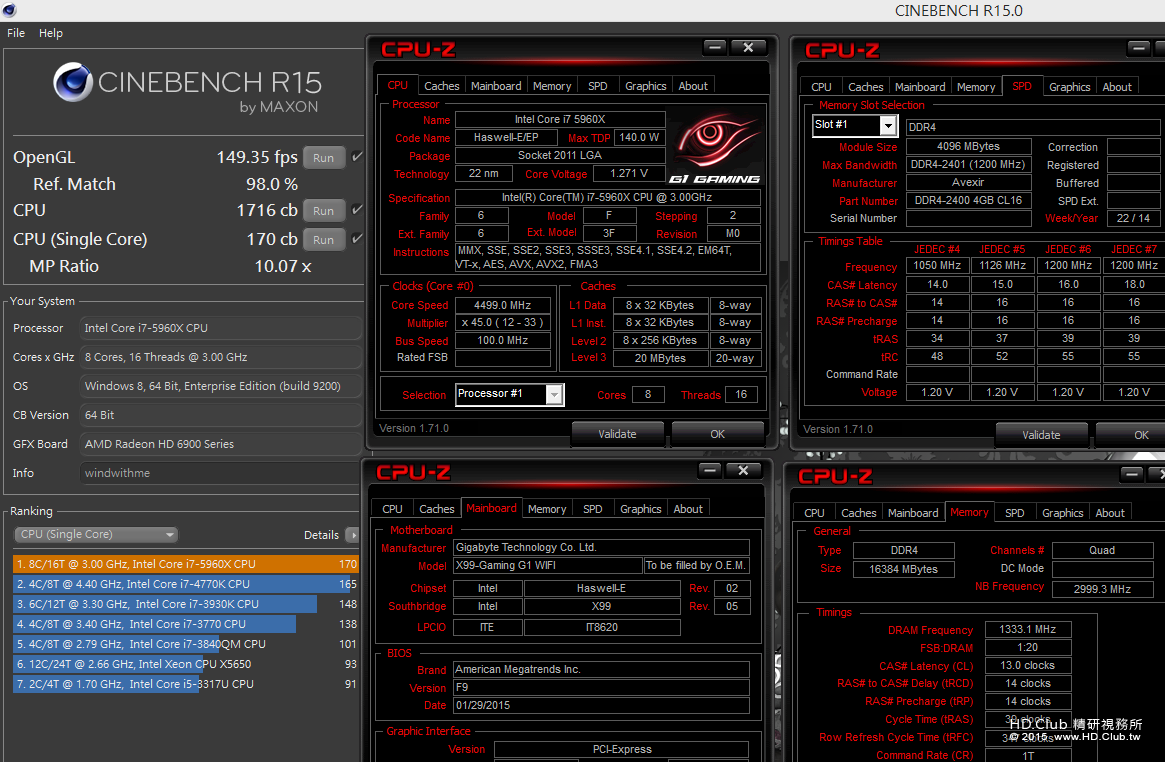

CINEBENCH R15
CPU => 1716 cb
CPU(Single Core) => 170 cb


單執行緒增加約33.86%，多執行緒增加約33.02%
測試出來的CINEBENCH R15效能增加比R11.5還要少一點，不過這兩款軟體落差也不大

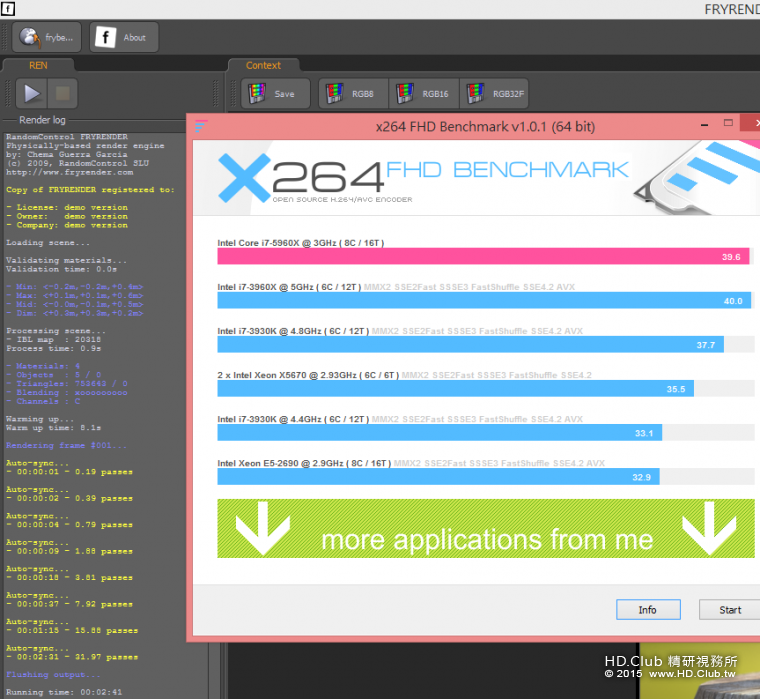

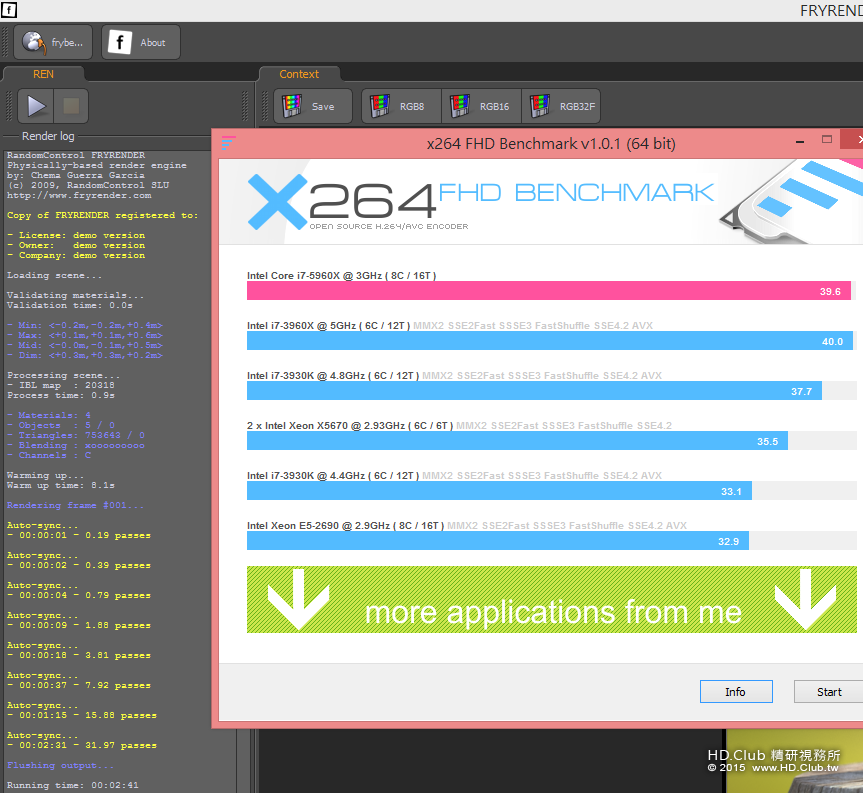

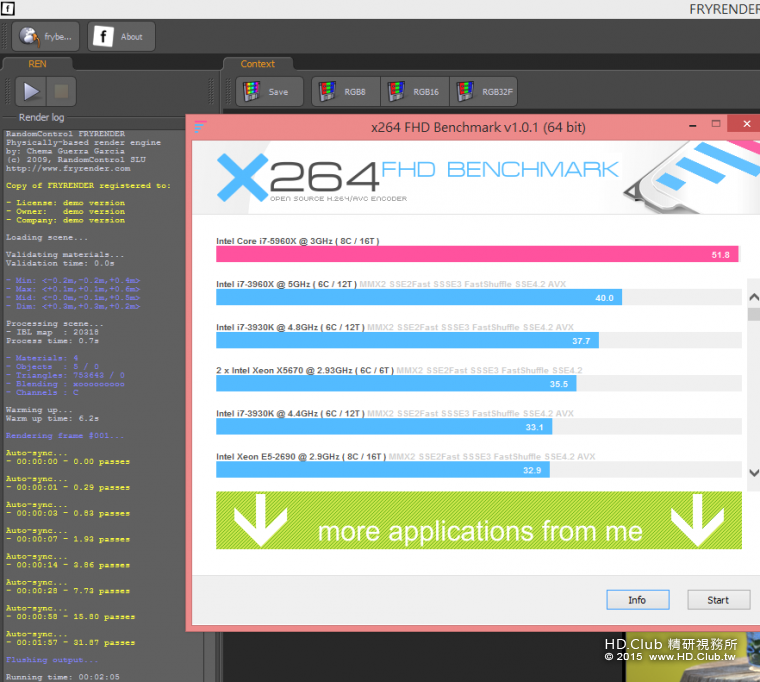

FRYRENDER
Running Time => 2m 41s
x264 FHD Benchmark => 39.6

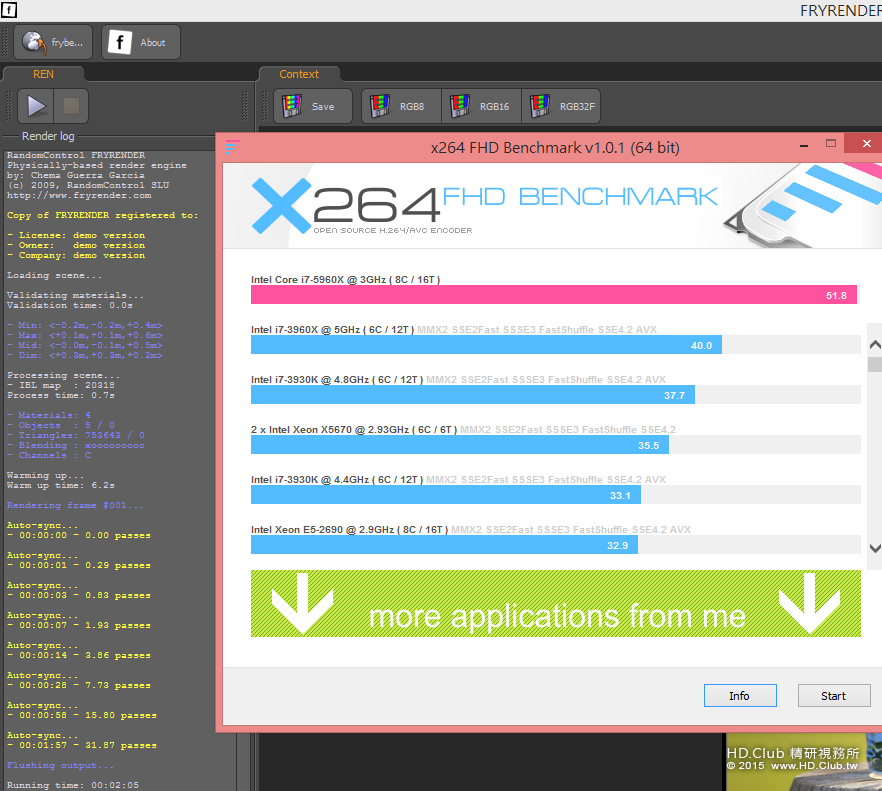

FRYRENDER
Running Time => 2m 05s
x264 FHD Benchmark => 51.8


FRYRENDER在超頻前後由161秒減少到125秒，對於繪圖需求有很好的幫助
x264 FHD Benchmark效能增加約有30.8%

LGA2011-3是目前消費市場首款搭載DDR4架構的平台
2015年將要推出的LGA1151也會有搭載DDR4的設計，不過那也是幾個月後的事了
DDR4效能個人已經在上一篇AVEXIR白金款2400超頻3000實測有詳細分享過
這裡只做些主要頻寬效能的重點複習，讓有興趣的網友做為跨進DDR4領域的參考

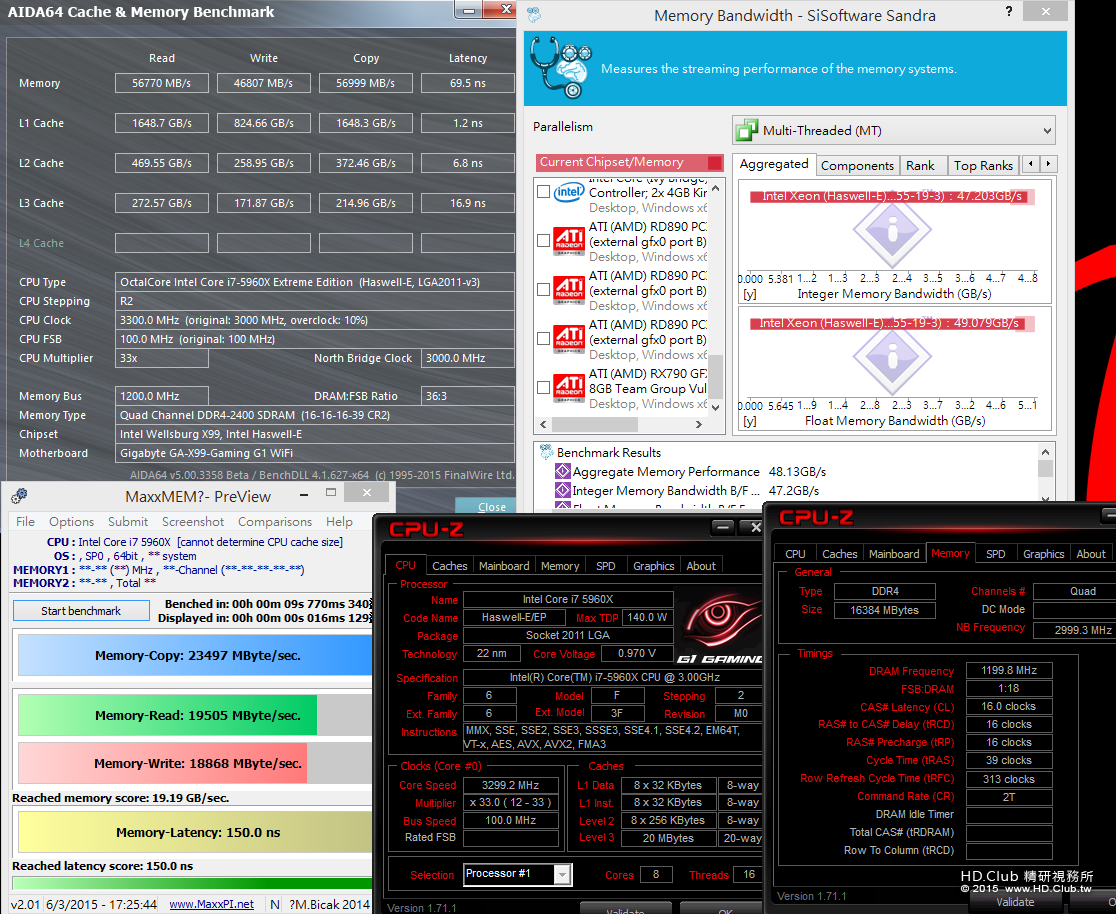

DDR4 2400 CL16 16-16-39 2T
ADIA64 Memory Read - 56770 MB/s
Sandra Memory Bandwidth - 47203 MB/s
MaXXMEM Memory-Copy - 23497 MB/s

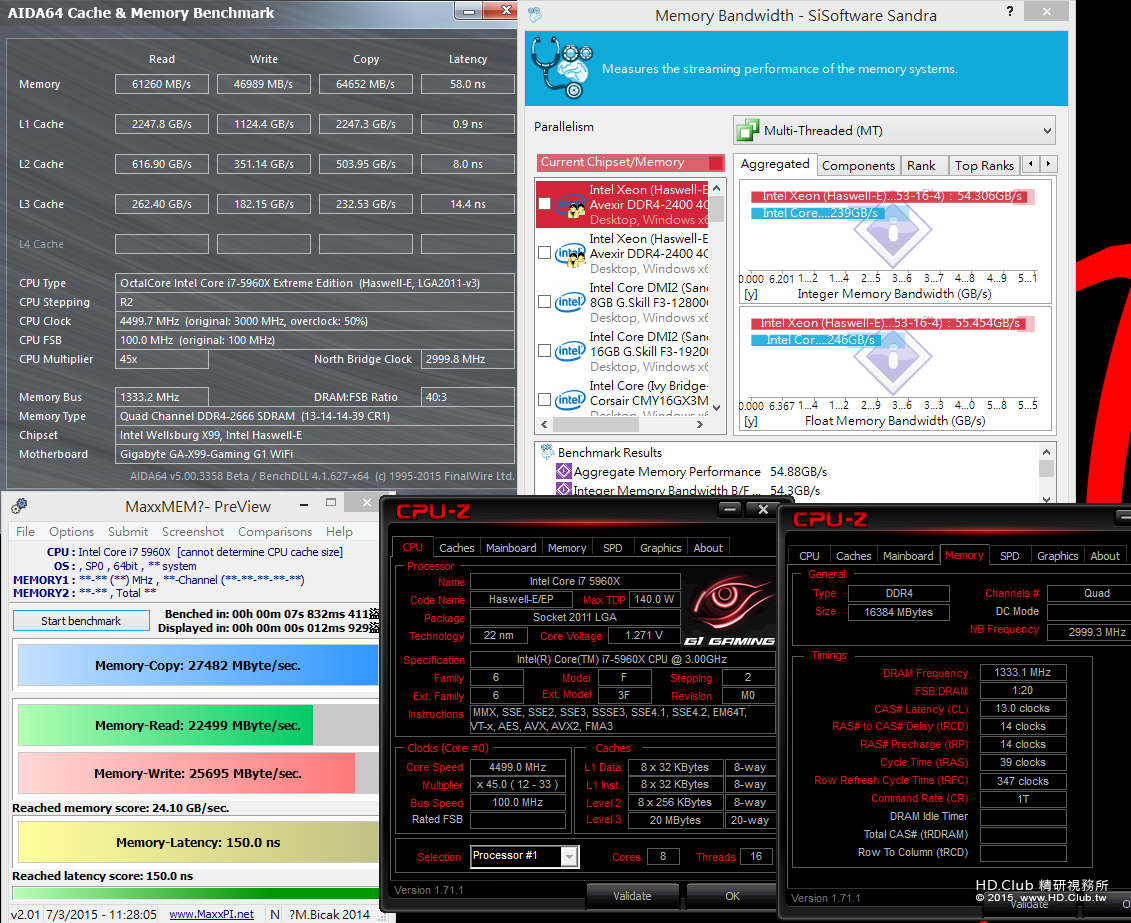

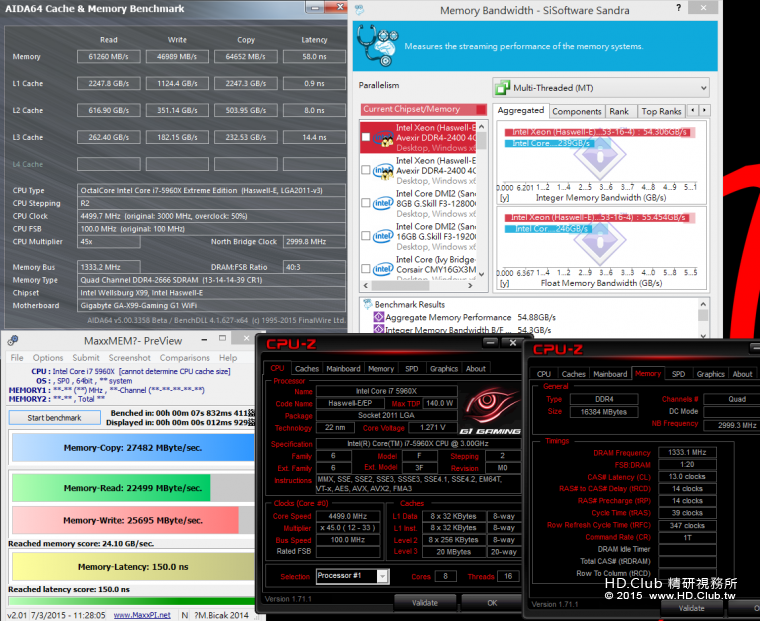

DDR4 2666 CL13 14-14-39 1T
ADIA64 Memory Read - 61260 MB/s
Sandra Memory Bandwidth - 54306 MB/s
MaXXMEM Memory-Copy - 27482 MB/s


Intel Extreme平台的優勢在於有更多DRAM通道設計，從X58的首款三通道架構
到後來X79與最新X99都採用四通道架構，頻寬會比LGA1150雙通道平台高許多
MaXXMEM Memory近期少更新，LGA2011-3四通道效能與LGA1150雙通道差不多
ADIA64 Memory Read頻寬增加約8%，而Sandra Memory Bandwidth增加約15%
這是由DDR3 2400 2T一般參數，超頻至DDR3 2666 1T後再優化所得到的頻寬增進

溫度表現(室溫約22度)
預設值系統待機時 - 28~30


超頻值系統待機時 - 29~35


5960X為首款正式導入消費平台8C16T的CPU，第一印象就是在思考溫度表現如何
在搭配CORSAIR H100高階一體式水冷散熱器，雖然是舊款但散熱能力也有一定水準
預設值與超頻設定兩種待機環境下，溫度只差約1~5度以內，而且最高只有35度而已

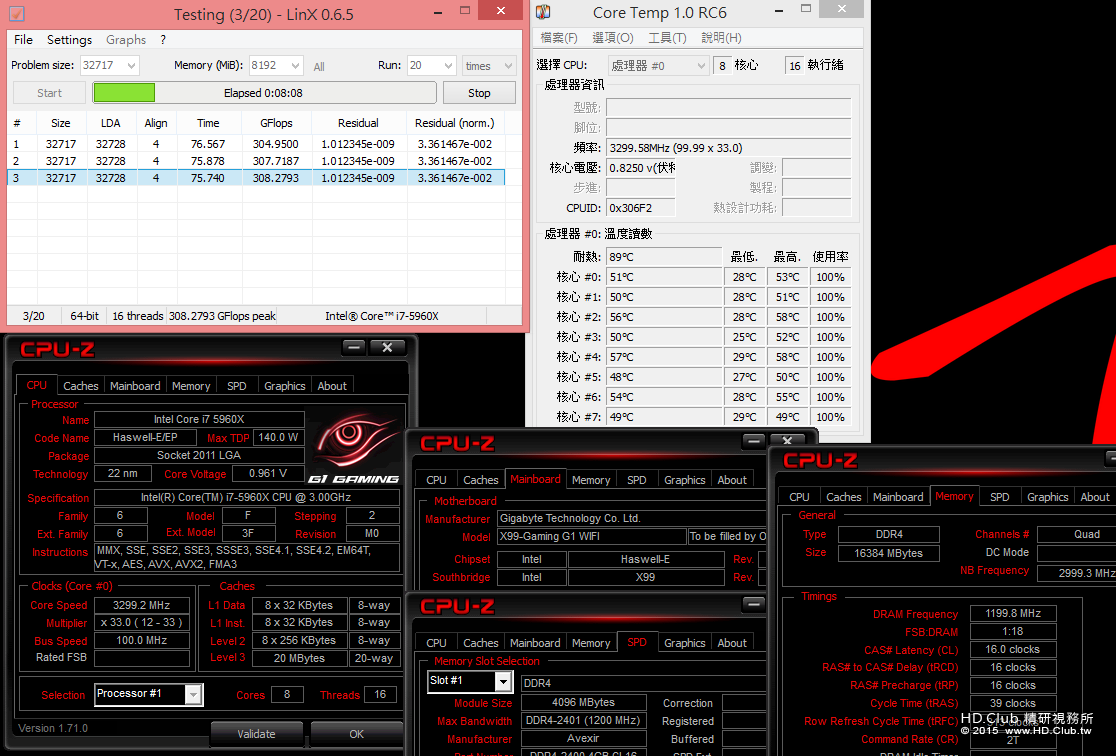

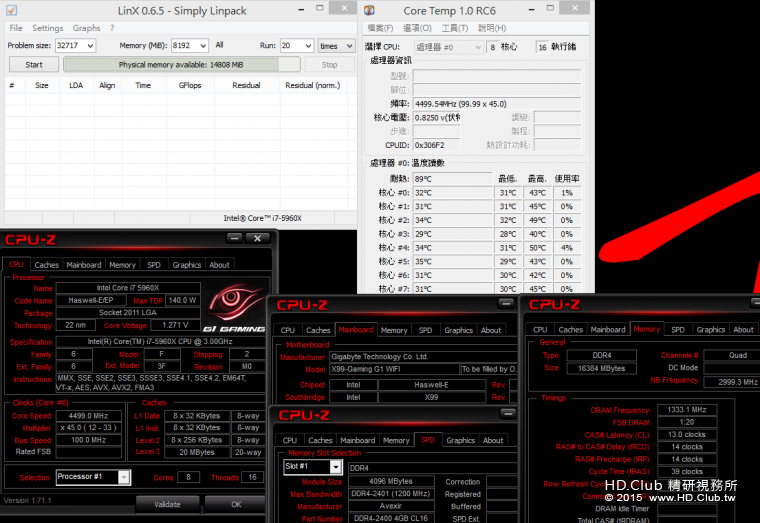

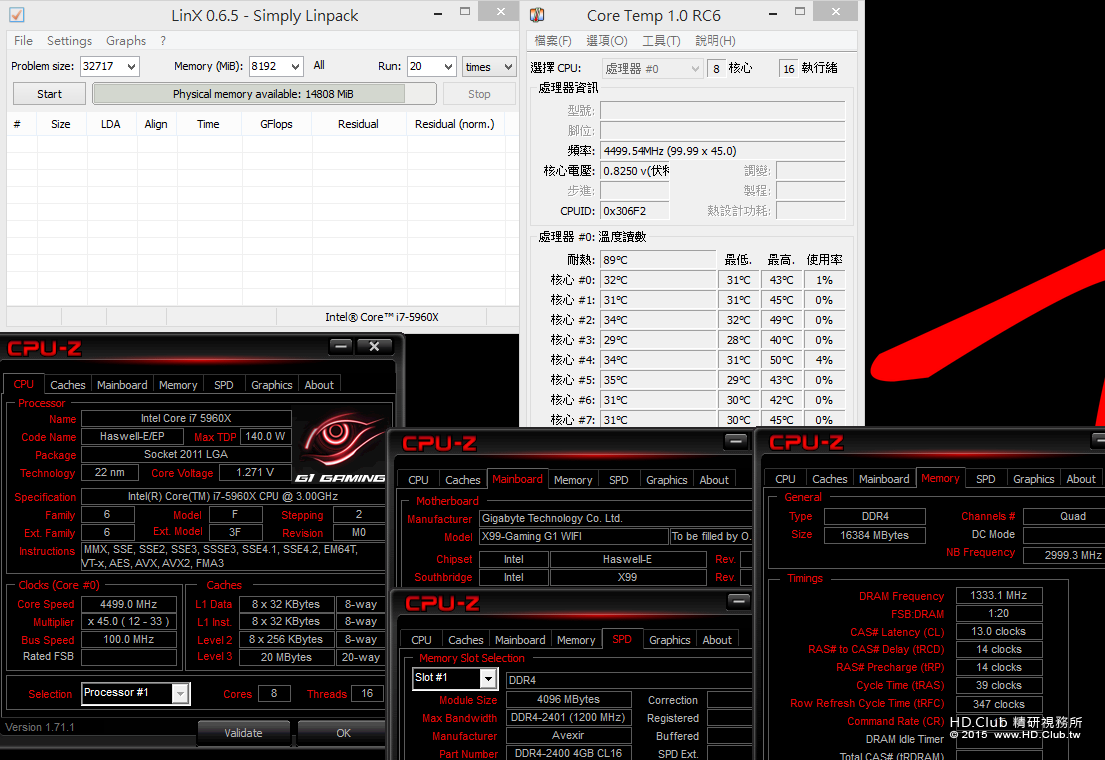

預設值運作LinX讓CPU全速時 - 48~54

windwithme

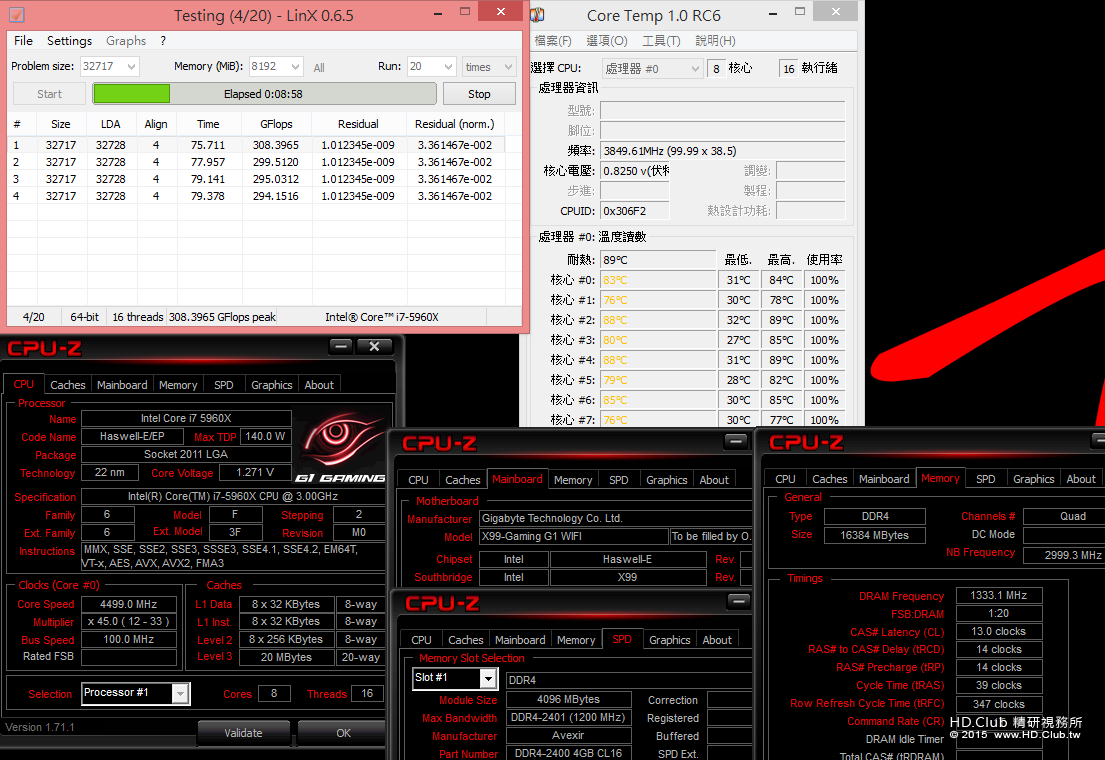

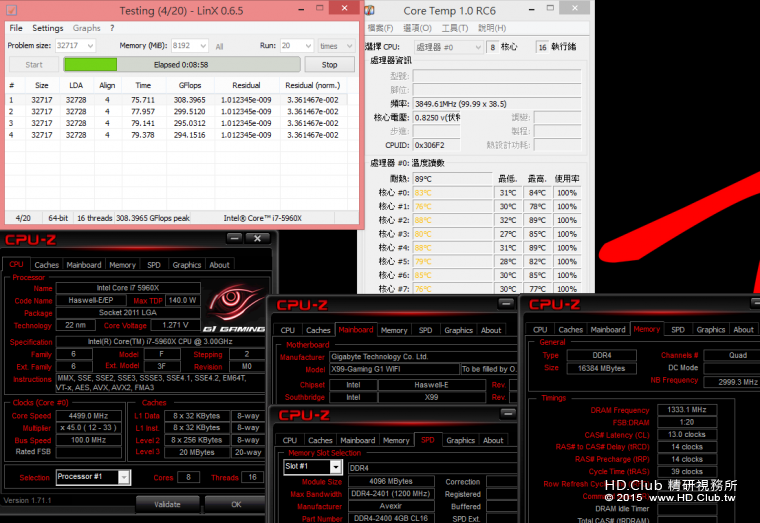

超頻值運作LinX讓CPU全速時 - 76~88


採用新一代LinX 0.6.5，據網友告知會比0.6.4還要嚴苛許多，燒機溫度也會提升不少
果不其然，在全速時達到76~88的溫度，不過個人認為這還在超頻設定可容許的溫度內
預設值表現就相當令人滿意，最高只達到54度，應該比LGA 1150 4790K還要再低溫
可能是因為LGA 2011-3 CPU的表面積大上許多，再加上沒有內建GPU的緣故吧？

總結GIGABYTE X99-Gaming G1 WIFI
優點
1.GIGABYTE G1 X99最高等級，用料與規格都接近市場最高
2.可達4-Way AMD CrossFireX/nVIDIA SLI技術，3D擴充能力高
3.AMP-UP Audio音效技術、搭載高階音效晶片與軟體，讓音效表現非常出色
4.雙M2插槽，並內建WIFI及Bluetooth 4.0雙頻無線網路卡
5.遊戲級Killer E2200網路與Intel Gigabit LAN兩種網路晶片可運用
6.CPU、DRAM、PCI-E插槽皆使用6倍(30μ)鍍金防護，有效提升耐用度

缺點
1.同時提供M2與SATA Express，太多裝置共享PCI-E頻寬會讓使用時變得複雜
2.G1 Logo雖然是該品牌創新設計，如果能將圖案再美觀流線一點會更好
3.已屬於高階市場的X99產品，而此款又是高階中的高階，價位會在金字塔頂端



效能比 ★★★★★★★★★☆ 92/100
用料比 ★★★★★★★★★☆ 90/100
規格比 ★★★★★★★★★☆ 93/100
外觀比 ★★★★★★★★★☆ 90/100
性價比 ★★★★★★☆☆☆☆ 68/100

Intel Extreme定位的Haswell-E架構，CPU擁有6~8核心的多工效能優勢
在DRAM方面也導入DDR4的技術，雖然價位比較高一些，但對未來時脈提升更為有利
此外四通道技術與最高搭載8DIMM DRAM的設計，在高頻寬與高容量擴充性能同時兼顧

Intel Core i7-5960X在效能方面是目前消費市場中最高等級
對於需要繪圖、影像轉檔或是多工處理能力的消費者來說是非常好用的架構
但CPU、MB、DDR4加起來價位也屬於金字塔頂端，相對的消費族群會較少許多
若是原本有預算準備入手4960X的消費者，如今可以加些平台預算更改為5960X
以上是windwithme對於最高階Haswell-E架構的測試結果與一些心得感想
後續還會測試其他款X99或是Intel Core i7-5930K，希望對有興趣的消費者有所幫助
