【Element 3D 從零開始 - Lesson 3 利用DUIK控制攝影機】

PhilKo

本文章最後由 PhilKo 於 2015-4-15 22:33 編輯

本次重點

DUIK攝影機控制器的使用方式

DUIK與Element 3D的搭配使用，變換注視點與聚焦製造景深

同場加映

有趣的JetStrike

---

DUIK攝影機控制器的使用方式

直接進入重點，首先，當然要安裝DUIK(官網免費下載使用)

然後按照官網正確安裝方式安裝

隨意建立一個E3D場景，以下範例是抓飛機跟建築物來湊的畫面。

在場景中新建一個攝影機，保留預設參數就好。

如果有正確安裝，從Window \ Duik.jsx就可以呼叫DUIK的視窗

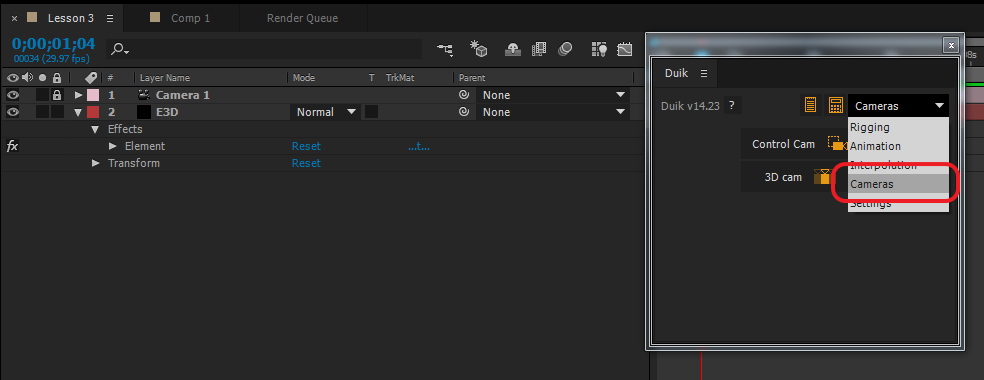

將預設的Rigging改成Cameras

要先選擇剛剛建立的攝影機，然後按下右邊的Control Cam，就會自動出現三個Null，並自動鎖住攝影機

一張圖說明DUIK攝影機控制器之間的關係

其實看懂這一張圖就可以了

【1】攝影機名稱+target  ---  意思就是視中心的位置 - 可移動

【2】攝影機名稱+position --- 意思就是攝影機本體位置 - 可移動跟轉動

【3】Control_+攝影機名稱 --- 一次移動或旋轉【1】+【2】

點選【1】攝影機名稱+target，在場景上會看到一個Null，可直接用箭頭將其拉到直覺的位置，再搭配數值的微調，就可以將畫面的正中心對在我們想要的位置。

搭配上視圖跟側視圖，可以更方便移動Null的座標軸

移動【2】攝影機名稱+position，就可以感覺到攝影機所處位置變了，但視中心還是釘在原點沒有跑掉

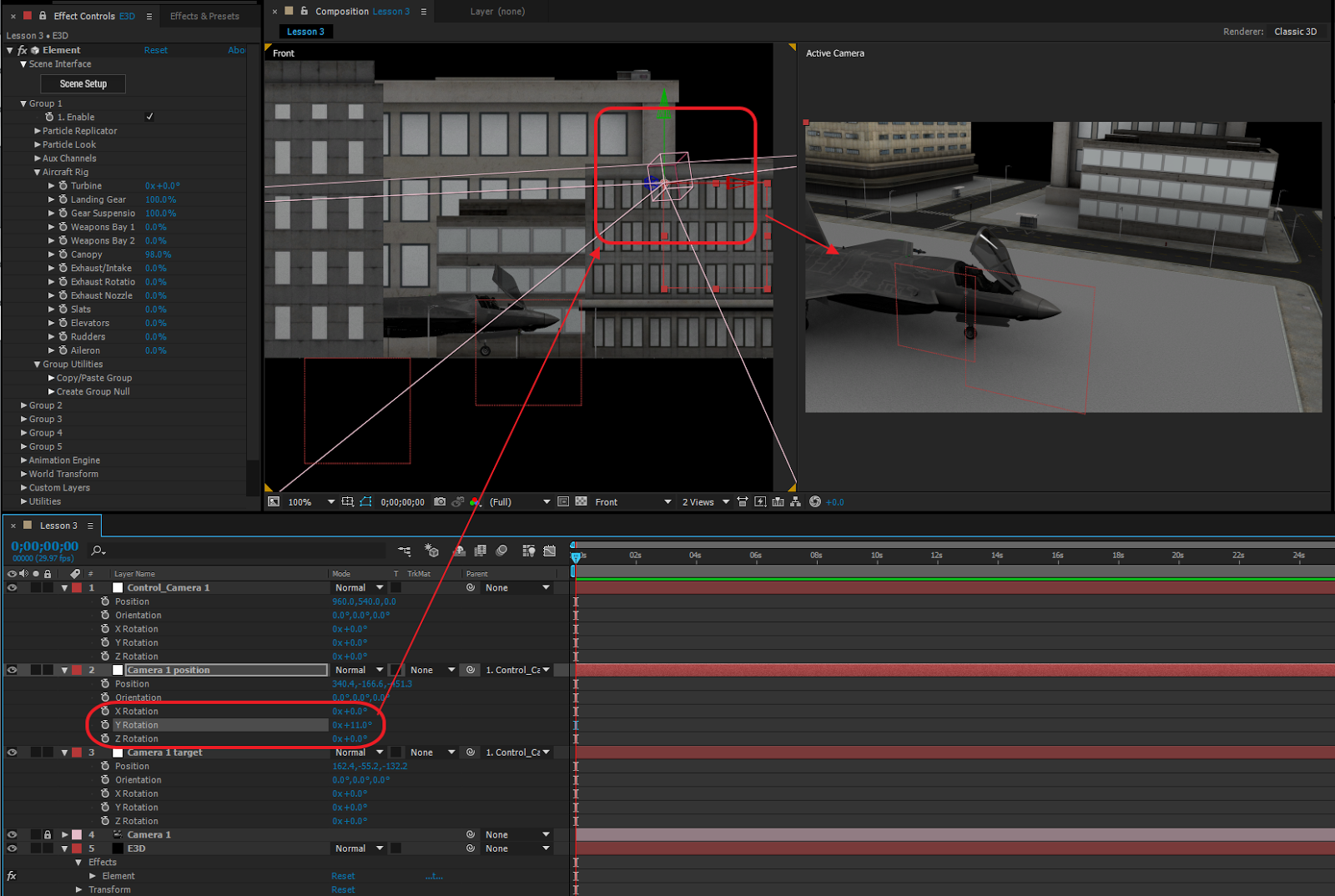

旋轉【2】攝影機名稱+position，可以讓物體不要一直在畫面正中間，需要構圖的時候可能會用到

觀察【3】以及【1】【2】的關係，就可以知道【3】是將【1】跟【2】整包抓著走

【3】的預設位置，在場景中心，所以如果直接旋轉，攝影機就會一直面對著場景中心，比方下圖旋轉Y軸，就會繞著Anna的模型

Anna Summer模型下載，C4D與FBX，描述看起來已經Rig好了，E3D只能辨識模型

印象深刻的劍魚爆炸場面

以上介紹完DUIK的攝影機控制器了

接下來進階應用

DUIK與Element 3D的搭配使用，變換注視點

在Element 3D面板的Utilities \ Generate 3D Position，可以利用準心工具點選E3D物件的特定位置，比方說右翼飛彈，然後按下Generate，下方就會出現一個3D座標的Null在右翼飛彈的位置上，可以自己取個名字比較好辨識。

同樣也產生了一個機鼻的Null。

接下來把【1】視中心的豬尾巴拉到右翼飛彈的Null上面

觀察Parent欄位就變成右翼飛彈Null，同時座標數值變成兩個Null間的相對位置

改變【1】視中心的位置座標之前的畫面

改變視中心座標為(0,0,0,)，則兩個Null貼合，也表示視中心已經對上右翼飛彈了

可以用同樣方法，切換到機鼻，然後加時間關鍵點，再拉一些關鍵點切換時的貝茲曲線就可以流暢轉換鏡頭了

DUIK與Element 3D的搭配使用，聚焦製造景深

打開攝影機的Depth of Field，開啟景深效果，改變Focus Distance，就可以看到一個焦平面(紅色手繪圈)在移動(沿黃色箭頭)，搭配適合參數，就可以比較直覺快速聚焦物體，達到我們所要的效果了。

同場加映

有趣的JetStrike

VC官方的飛機包JetStrike，其實不只是賣3D物件跟貼圖這樣的【東西】，搭配Element 3D，可以看到出現一排特別的參數Aircraft Rig，這裡就是現成的控制器，可以打開各種艙門，調整機翼角度，還可以設關鍵點做成動畫，其實滿有趣的。

講完了~~~

之前有聽說過DUIK操作攝影機的控制器，也試著安裝過，可能因為沒有真正使用需求，所以都看不太懂怎麼使用，還想說為甚麼一個攝影機要建立三個Null當作控制器，好容易搞混啊，試著搜尋關鍵字也沒有發現太多清楚圖文說明，是不是太容易了大家都不用看說明就會用？

上回Lesson 2真正摸了一下，發現還挺好用的，搞清楚連動關係的邏輯後，的確就不需要太多說明，所以腦補了一下，覺得這個攝影機控制器跟Element 3D可以做不錯的結合，所以拿來作Lesson 3

VC的產品除了前台(AK表演)炫麗的效果影片，後台(使用介面，產品威力互相加乘)也超強的，有些細節真是越摸越有趣。
