【Element 3D 從零開始 - Lesson 2 基礎材質與貼圖】

PhilKo

本文章最後由 PhilKo 於 2015-4-27 23:44 編輯

上下班騎車的時候，都會看到各種閃亮的招牌，雖然現在幾乎都改成LED超亮又省電，偶爾還是很緬懷霓虹燈那種發光不太均勻的樣子，還有各種高超的燈管折彎技術。

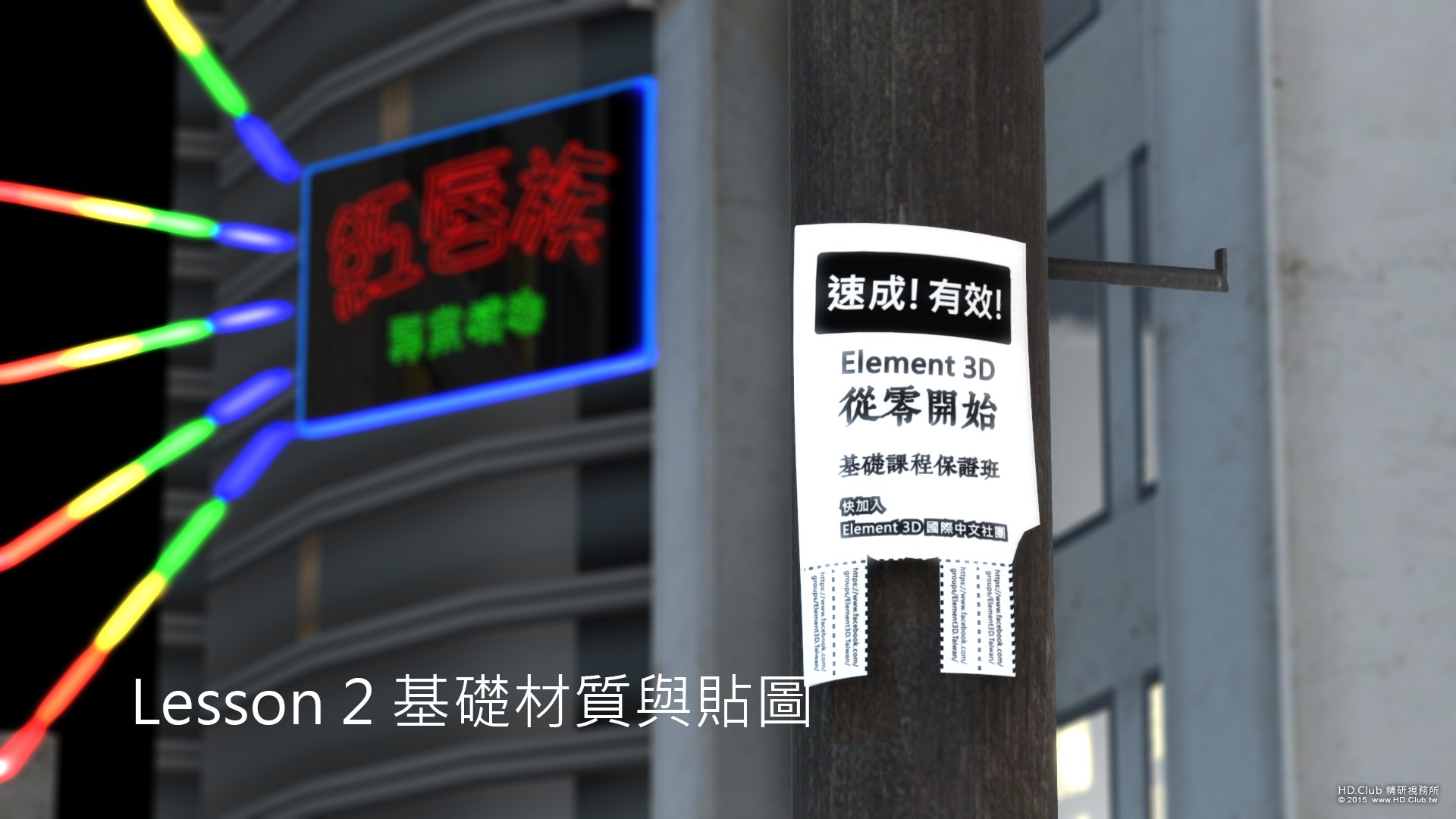

本次重點為基礎材質跟貼圖，以兩種小案例來說明。

1.『霓虹燈管』招牌製作：用內建功能做出燈管模型與發光效果。

2.『電線杆小廣告』製作：先畫好貼圖，再用外框擠出同尺寸模型，降低UV干擾。

場景建物是VC官方的模型包，只是放背景示意，其他全部可以在E3D主程式完成。

---

快速交代關鍵部分（以下點圖都可以放大）：

官方建築物模型包品質高，三分鐘就可以亂兜出似模似樣的場景，藉著這次團購我也用七折入手了建築物加飛機綑綁包，但這不是本篇重點，只是順便找機會把玩一下。

這一版Element 3D的好處，就是可以在一個Group裡面，同時放置與排列大量的物件，直覺快速地建立整體場景，各模型可用資料夾方便分類管理，資料夾裡面可以再有資料夾，順便測試了中文名稱，還沒遇到問題。

螢光棒是內建基本圓柱，五截分別為不同材質，裝在一個資料夾方便一起複製、移動與旋轉

用外框擠出很薄的形狀，貼上隨意編排的小廣告

調高Subdivision Level，添加一點細節方便做簡單的彎曲變形

也藉這次機會摸了一下DUIK攝影機控制器，搞懂後還滿方便，控制很直覺方便。

---

實際操作：

第一個範例『霓虹燈管』

首先擠出一個文字（Lesson 1有分解動作），預設形狀只有單純的厚度與基本的導角

點選材質球（上紅框），下方會出現對應選項Bevel Outline，這是Element 3D v2的新功能，中空成型。

打勾之後馬上看到效果，可以嘗試一下各參數的影響範圍。

搭配參數Extrude可以把厚度縮小，Outline Width可讓外框加大，有特寫需求的話，可以提高Bevel Segment的數值讓外型更圓滑，基本的燈管造型已經完成了。

但隨著精細度提高，左上角顯示模型的點數也會隨之飆高。

點選模型（右上），下方對應會出現Surface Options，開啟Optimize Mesh，左上方的面數沒改，點數大幅減少，從六萬三縮減成一萬五。

滿意外型之後，第二個文字不需要重新調整一遍參數，只要搭配Alt鍵，滑鼠拉座標軸的移動就會自動複製出一個完全一樣的模型，再到Custom Path換成對應的文字或外型都可以。。

剛剛複製出來的模型，預設情況下會共用材質球，如果不想共用，可在上方按右鍵選擇Duplicate and Replace，會產生另一個材質球，這時候調整參數就不會互相干擾。

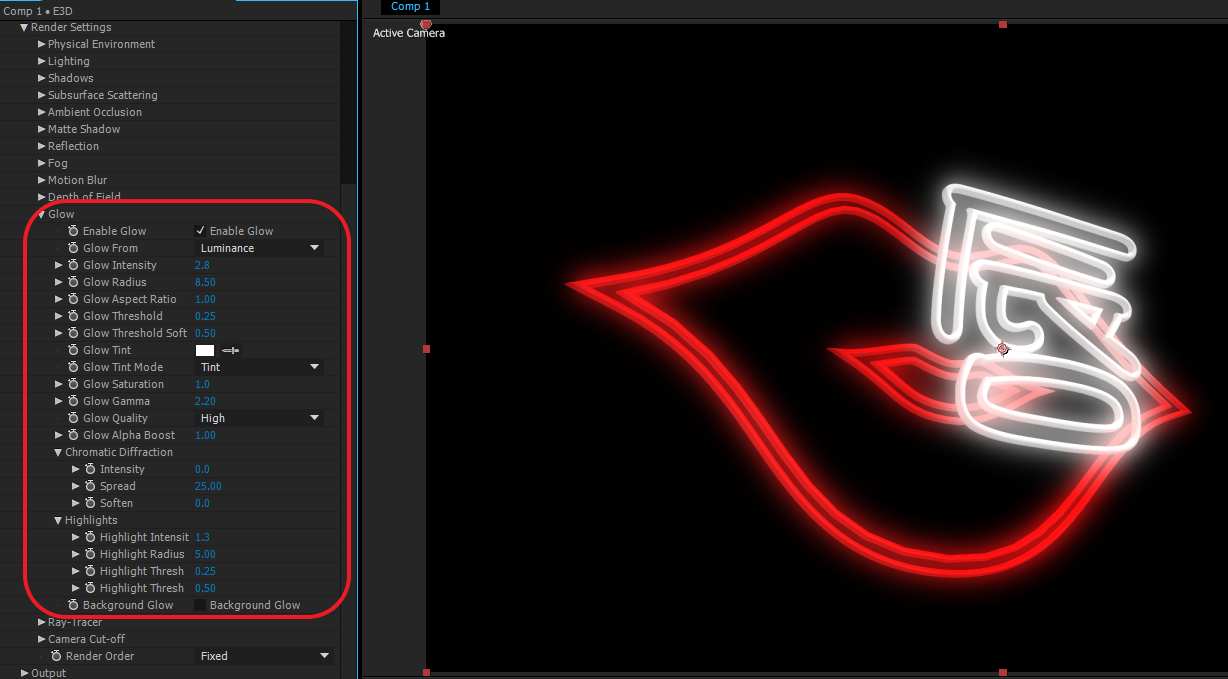

先用不同顏色的基本材質球來觀察一下發光效果，在Render Settings下有一個Glow，預設沒打開。

打開以後沒有反應，這是因為下方目前是Illumination模式，而材質球裡面預設的Illumination參數是0，所以沒有作用。

不過只要我們一改成Luminance，就會看出微量暈光。

搭配這邊的參數，可以調整出需要的效果

我比較偏好選用Illumination，這樣可以分開調整不同材質球的Intensity，控制個別效果。

這邊可以發現，調整參數在E3D的場景中看不到發光效果，必須回到AE才看得到。

亂拉一通參數，讓看起來有點光又不會太亮，也用了攝影機的景深參數製造前後的距離。

『霓虹燈管』簡單小結：

利用中空成型，縮短厚度模擬燈管造型

利用Glow，搭配不同參數產生發光效果

==========題外話的文字切換=========

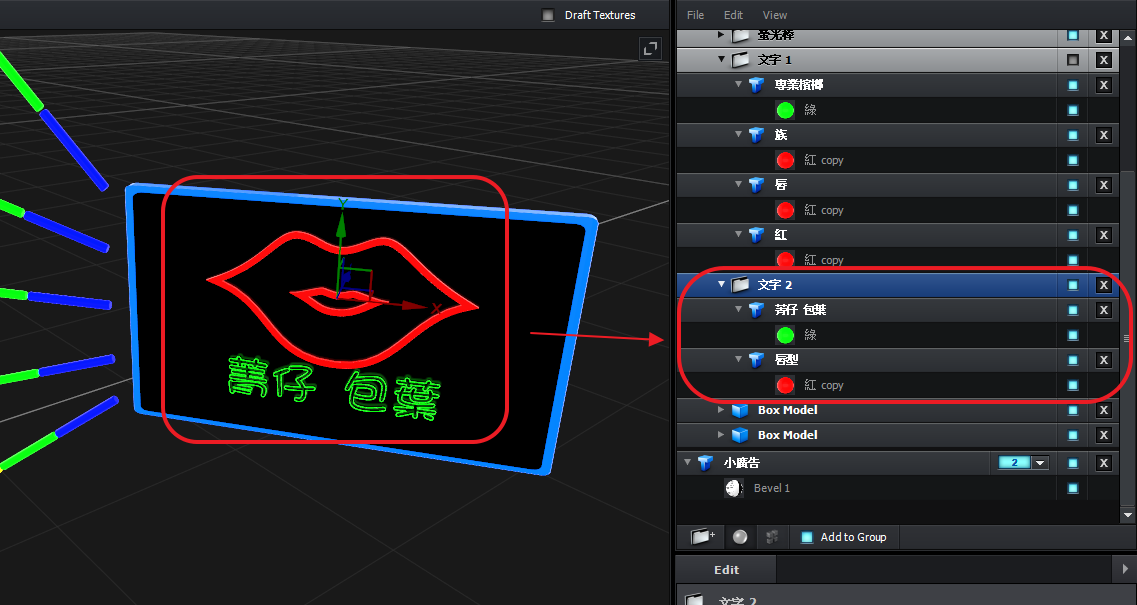

這邊有兩個資料夾代表不同圖文，分別為『文字1』與『文字2』

可以將每一個模型分配到不同的Auxiliary Animation，以便在AE中用透明度切換

資料夾雖然也可以指定到不同的channel，但是只能控制位移旋轉，無法控制透明度，寫信問過原廠，他們說目前無解，所以只能每一個模型單獨指定，才能被控制透明度。

有關Auxiliary Animation / Channel這個功能，之後會再寫一篇分解動作的介紹。

---

第二個範例『電線杆小廣告』

先以一個Pre comp做出你想要的畫面作為材質，可以載入外部圖片或者濾鏡效果，這邊模擬word質感亂排

再開一層Solid layer並且在上面以遮罩畫出想要的外框造型，這邊簡單模擬撕紙條的痕跡。

接著分別如圖所示，將外框與貼圖的兩個圖層，分別指定到Custom Layers的Custom Text and Masks與Custom Texture Maps

擠出模型後，縮短厚度模擬紙張。

很重要的一點是，由於等等要對它做簡單的彎曲變型，所以這一個模型要放在原點，獨立一個Group。

搭配Deform裡面的Bend，試做簡單的形狀變化，其實我也是亂拉的。

『小廣告』簡單小結：

自己畫的材質要放在Pre comp裡面

要變形的模型需要放在原點，獨立一個Group

============補充模型對位小技巧=============

以這個範例來說，小廣告放在Group 2，位置在原點，那我們該如何正確地釘在電線杆或是想要的位置上呢？

我自己的做法，是利用左邊這一個功能Generate 3D Position，將準星點在E3D的物體上，比方說我點在電線杆上，然後按下Generate，電線杆那個位置就會出現一個3D的Null物件。

這就相當在電線杆釘上一個掛鉤的概念。

接著在Group 2也就是小廣告所在處，在Group Utilities下方的Create Group Null，點選Create。

上方的Null只能精確地標出我們點到的3D位置，本身跟E3D的模型是沒有連動關係的。

而這裡的Null，自動連結了這個Group裡面的物件，也就是當我們移動選轉Null，就會直接移動E3D的模型。

以這個簡單的範例來操作一次接下來的自動對位

剛剛將文字跟圖形都建立在同一個Group的資料夾內，所以可以同時看到兩個模型

現在拆成兩個Group，分別為Group 1以及Group 2，物件仍然在原點，但是一次只看得到一個模型

回到AE中，看起來都在一起，但其實屬於不同Group

可分別對物體做位置與角度的變化

分別產生Group Null，雖然跟電線杆的Null性質不同，但是接下來的對位方式是通用的

只要將一個Null以豬尾巴拉到另外一個Null上面，假設是要將文字貼到圖的位置，就將Null 1拉到Null 2上面

展開Position與Rotation去觀察

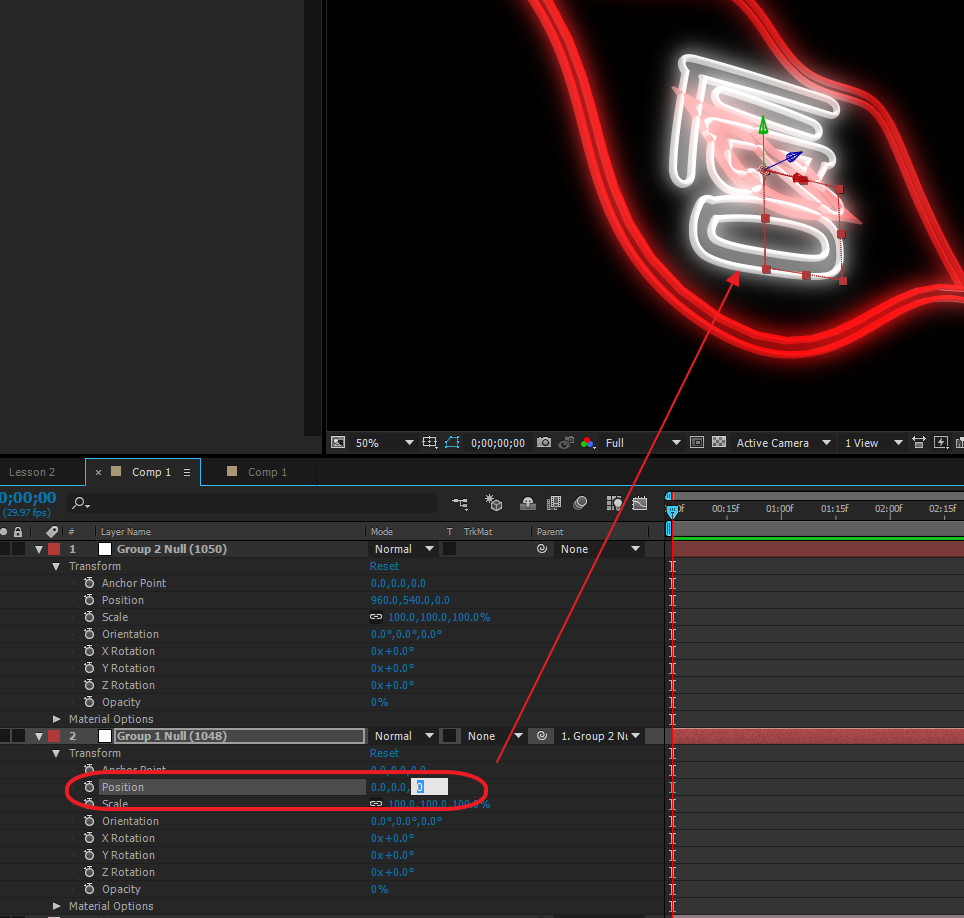

將Null 1的位置參數通通寫成0，表示他跟Null 2的相對位置為0，這時候位置就會自動貼合

取消豬尾巴，觀察兩者的Position數值，就會一模一樣了

所以將剛剛小廣告的Null拉到 電線杆的Null上再歸零，就可以很快速對到位置，接下來要做微調就很方便了

以兩個範例簡單介紹了材質跟貼圖，其實官方網站的說明已經滿清楚了，我只是想試看看不同的效果，順便帶入台灣的元素。

VC官方E3D材質與貼圖說明文件

【範例檔案下載 - Google Drive】

AE CC 2014 + E3D 2.07

裡面有兩個Comp，分別為有建築物跟沒有建築物的版本，同時為了方便開啟，Render Mode先設為Preview，康熙字典體與華康少女體也轉為外框，只是不確定沒有裝DUIK的朋友打開之後，攝影機的位置有沒有跑掉。
