完全制霸-海美迪新旗艦Q10第四代 首部支持HDR-全網精研首發

6hzzz

本文章最後由 6hzzz 於 2016-3-16 14:28 編輯

前言
        話說去年，小弟在精研寫過一篇海美迪H10，核心爲海思的3798C V100。測試中在面對高幀率（50幀起）和10BIT的輪番轟炸中敗下陣來。如今，海美迪最新旗艦Q10第四代蹦石而出，核心乃萬衆矚目全球首款支持HDR的超高清机顶盒晶片，海思 Hi3798C V200 ！！！

1. 海思Hi3798C V200主要特點

2. 高性能 CPU

3. 四核64位高性能ARM CortexA53，最高2.0GHz

4. 整合多媒體加速引擎NEON

5. 硬件JAVA加速

6. 整合硬件浮點協處理器

7.

8. 3D GPU

9. 整合高性能多核GPU MaliT720

10. OpenGL ES 3.1/3.0/2.0/1.1/1.0 OpenVG 1.1

11. OpenCL 1.2/1.1 Full Profile/RenderScipt

12. Microsoft DirectX 11 FL9_3

13. ASTC（Adaptive Scalable Texture Compression）

14. 像素填充率大於2.7 Gpix/s，  三角形運算最大280Mtri/s，浮點運算最大103 GFLOPS

15.

16. 存儲器控制接口

17. DDR3/3L/4接口

18. −  最大32bit數據位寬

19. 支持SPI NOR Flash

20. 支持SPI NAND Flash

21. 支持NAND Flash

22. −  支持SLC/MLC器件

23. −  最大支持64bit ECC糾錯

24. 支持EMMC Flash

25.

26. 視頻解碼（HiVXE2.0處理引擎）

27. H.265/HEVC Main/Main10 [email protected] High-tier；

28. 最大支持4Kx2K@60fps 和1x1080p@30fps 同時解碼

29. H.264/AVC BP/MP/HP@ level 5.1；H264/AVC MVC，最大支持4Kx2K@30fps解碼

30. VP9最大支持4Kx2K@60fps 解碼

31. VP6/8最大支持1080p@60fps解碼

32. MPEG1最大支持1080p@60fps解碼

33. MPEG2 SP@ML,MP@HL，最大支持1080p@60fps解碼

34. MPEG4 SP@L0-3,ASP@L0-5，支持GMC，支持短頭格式，最大支持1080p@60fps解碼

35. AVS基準檔次@級別6.0, AVS-P16（AVS+），最大支持1080p@60fps解碼

36. VC-1 SP@ML,MP@HL,AP@L0-3，最大支持1080p@60fps 解碼

37.

38. 圖片解碼

39. 全高清JPEG硬件解碼，最大6400萬象素

40. PNG硬件解碼，最大6400萬象素

41.

42. 視頻和圖片編碼

43. H.264 BP/MP/HP@level 4.2視頻編碼，最大1路1080p@30fps 或2路720p@30 fps編碼

44. 視頻編碼提供VBR和CBR模式

45. 低延遲編碼

46. 多區域感興趣編碼

47.

48. 音頻編解碼

49. MPEG L1/L2

50. Dolby Digital/Dolby Digital Plus Decoder-Converter

51. Dolby True HD解碼

52. DTS HD/DTS M6 解碼

53. Dolby Digital/ DTS透傳

54. AAC-LC、HE AAC V1/V2解碼

55. APE/FLAC/Ogg/AMR-NB/WB解碼

56. G.711(u/a)音頻解碼

57. Dolby MS12解碼和音效

58. G.711(u/a) /AMR-NB/AMR-WB /AAC-LC音頻編碼

59. 支持HE-AAC transcoding DD（AC3）

60.

61. TS流解復用/PVR

62. 支持6路TS輸入

63. 2路TS流輸出(和2路TS輸入復用)

64. DVB-CSA/AES/DES解擾

65. 加擾流和非加擾流的錄製

66.

67. 安全處理

68. 支持TEE (Trusted Execution Environment)

69. 支持SVP(Secure Video Path)

70. 支持安全啟動

71. 支持安全存儲

72. 支持安全升級

73. 支持JTAG及其它調試連接埠保護

74. 支持OTP

75. 支持DRM（Digital Rights Management）

76. 支持可下載CA（DCAS）及其它主流高級安全CA

77. HDMI輸出支持HDCP2.2/1.4保護

78.

79. 圖形及顯示處理（Imprex2.0處理引擎）

80. 支持HDR

81. 多路圖形和視頻輸入的硬件疊加功能

82. 4層OSD

83. 3個視頻層

84. 屏幕鏡像（Mirror）功能

85. 超低延時視頻處理

86. 超級分辨率擴展技術（改善網絡視頻播放效果）

87. 支持視頻旋轉

88. Letter Box和PanScan

89. 全格式3D視頻處理及顯示

90. 視頻、圖形多階垂直和水平縮放，無級縮放

91. 全硬件增強型2D圖形加速引擎

92. 全硬件抗鋸齒、抗閃爍

93. 係數可配置的色彩空間轉換

94. 圖象增強、去噪等功能

95. De-interlace處理功能

96. 鋭化處理

97. 亮度、色度、對比度、飽和度調節

98. 視頻DB/DR處理

99.

100. 音視頻接口

101. 支持PAL/NTSC/SECAM制式輸出， 支持制式強制轉換

102. 支持4:3/16:9畫幅比，畫幅比強制轉換，支持無級縮放

103. 4Kx2Kp60/4Kx2Kp30/1080p60/1080p50/1080p30/1080p24/1080i60/1080i50/720p/576p/576i/480p/480i輸出

104. 支持高清、標清同源輸出

105. 支持1路 HDMI2.0a TX with HDCP2.2輸出，最大分辨率4Kx2K@60fps

106.

107. 模擬視頻接口

108. −  1路CVBS接口接口

109. −  內置1路視頻DAC

110. −  支持Rovi

111. −  支持VBI

112.

113. 音頻接口

114. −  支持左右聲道輸出

115. −  SPDIF接口

116. −  內置1路音頻DAC

117. −  1路I2S/PCM數字音頻輸入/輸出

118. −  HDMI 音頻輸出

119.

120. 外圍接口

121. 支持1個 USB2.0 Host接口

122. 支持2個 USB3.0 Host接口（可選），兼容USB2.0

123. 支持1個 SATA3.0接口（可選）

124. 支持1個 PCIe2.0接口（可選）

125. 支持2個10M/100M/1000M網口

126. 2個4bit SDIO3.0接口（可選）

127. 2個UART接口

128. 1個SmartCard接口，支持T0/T1/T14協議

129. 1個IR接收處理器

130. 1個LED 和KeyPAD控制接口

131. 多個I2C接口

132. 多組GPIO接口

133.

134. 其他

135. 多種Boot模式

136. 通過串口、USB接口進行引導程序的下載和運行

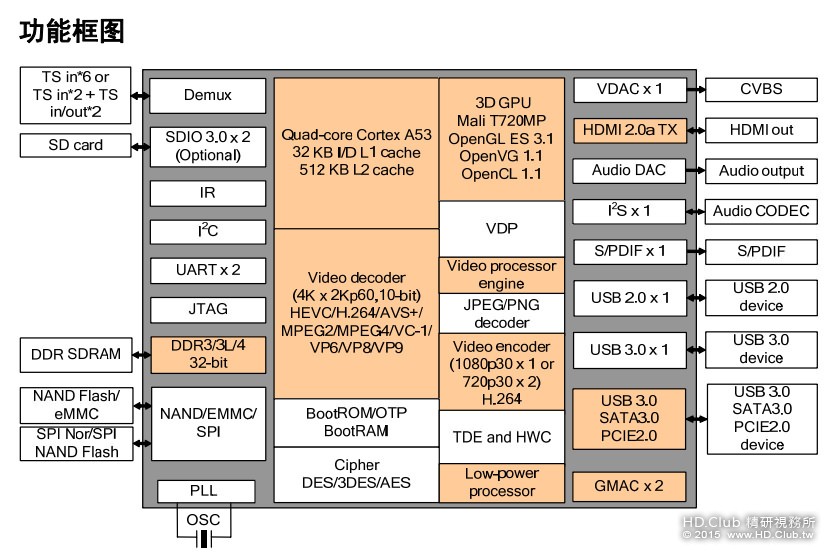

137. 整合專用待機處理器，待機功耗<30mW；多種低功耗模式

138. 自適應電壓調節（AVS）和動態調頻調壓(DVFS)等低功耗技術

139. 超低功耗設計

140. PBGA封裝

141.

142. Hi3798C V200是用於DVB和IPTV機頂盒市場的支持4KP60解碼的超高清高性能SOC晶片，整合4核64位高性能Cortex A53處理器、內置NEON加速引擎，強大的CPU處理能力可以滿足各種差異化的業務需求。在碼流兼容性、在線視頻播放的流暢性、圖象質量以及整機性能方面保持業界最好的用戶體驗。支持4Kx2K@P60 10bit超高清視頻解碼，支持H.265/HEVC、H.264/AVC、AVS+、MVC、MPEG2、MPEG4、VC-1、VP6、VP8、VP9等多種格式的高清視頻解碼和高性能的H.264編碼，可滿足不斷增長的多媒體播放、視頻通信、多屏轉碼的需求。支持Dolby和DTS音頻處理。整合多核高性能2D/3D加速引擎，可為客戶提供流暢的人機交互界面和豐富遊戲體驗。內置多路乙太網、USB2.0、USB3.0、SATA/eSATA、PCIe2.0等豐富外設接口，提供了靈活的連接方案。

複製代碼

Hi3798C V200 产品简介.pdf (351.6 KB, 下載次數: 1413)

2016-3-8 04:14 PM 上傳

點擊文件名下載附件

        Q10第四代僅僅是芯片版本的升級嗎？究竟帶來了哪些提升呢？好，下面我們就來看看她的實力，畫風延續上一代。

1. Q10四代量產版詳細參數大公開

2.

3. 基本參數

4.

5. 產品類別          高清播放機，網絡播放機，智能電視盒

6.

7. 處理器             Hi3798CV200

8. GPU                Mali-T720

9. 內存               2GB DDR3 雙通道

10. 閃存               8GB eMMC5.0 高速閃存

11.

12. 操作系統        通過Google CTS認證的安卓5.1系統

13.

14. 性能參數

15.

16. 輸出分辨率        最高可達4K（3840*2160 @60幀/秒）

17.

18. 視頻播放

19.

20. 視頻解碼格式：

21. H.265/HEVC 4Kx2K@60幀/秒

22. H.264 4Kx2K@30幀/秒

23. VP9 4Kx2k@60幀/秒

24. VC-1 1080P@60幀/秒

25. MPEG1/2/4

26.

27. 視頻文件格式：

28. 支持FLV、MOV、AVI、MKV、TS、M2TS、MP4、3GP、MPG

29. 支持3D MVC

30. 支持BDISO/BDMV 藍光簡易導航

31.

32. 音頻播放

33.

34. 音頻解碼格式：

35. DTS-HD

36. Dolby Digital Plus

37. MPEG L1/L2

38. AAC-LC、HE AAC V1/V2 解碼

39. APE/FLAC/Ogg/AMR-NB/WB解碼

40. G.711(u/a)音頻解碼

41.

42. 音頻文件格式：

43. MP3、APE、Flac、AAC，Ogg

複製代碼

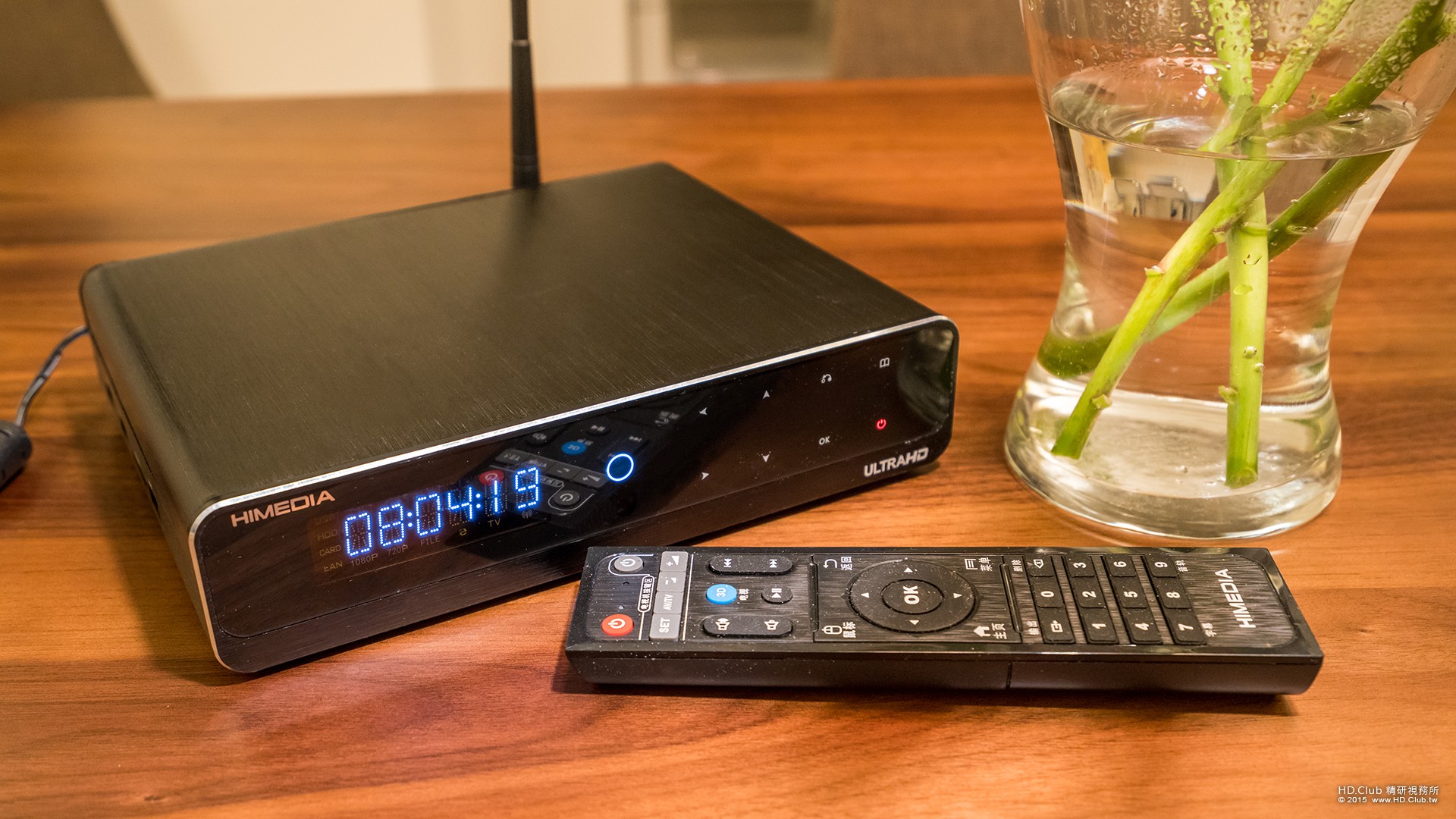

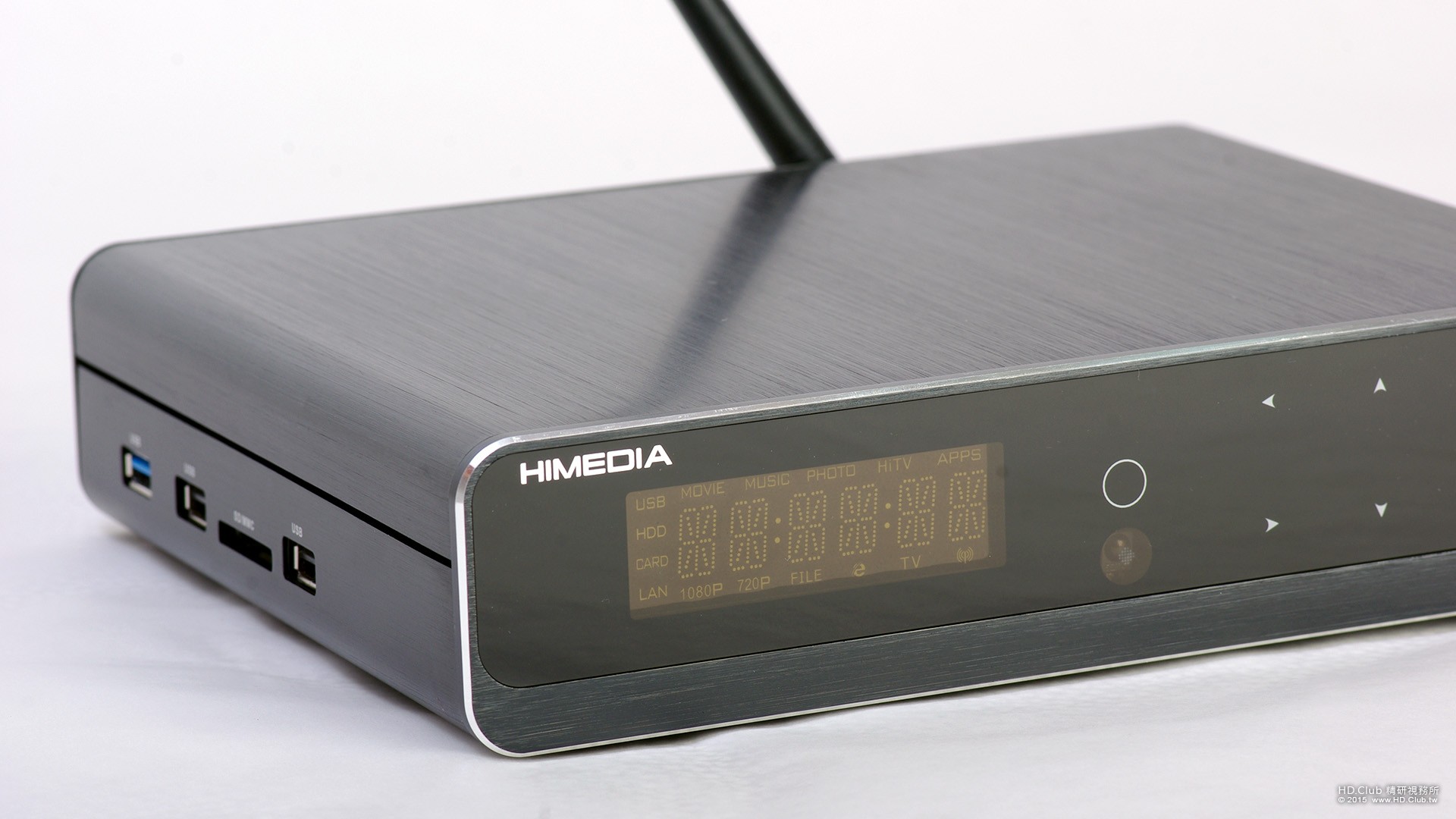

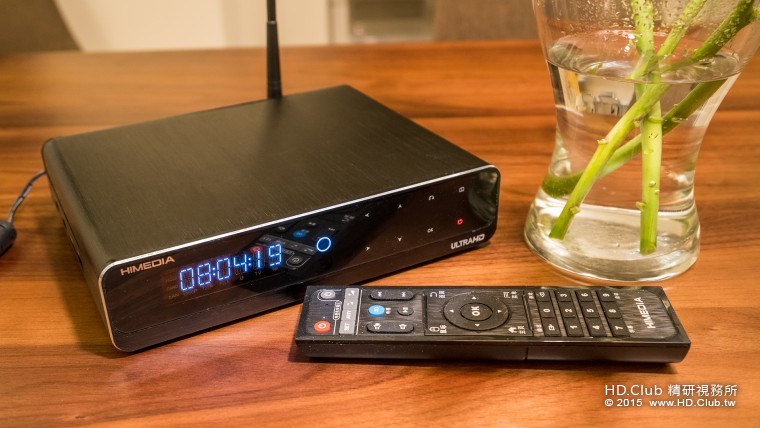

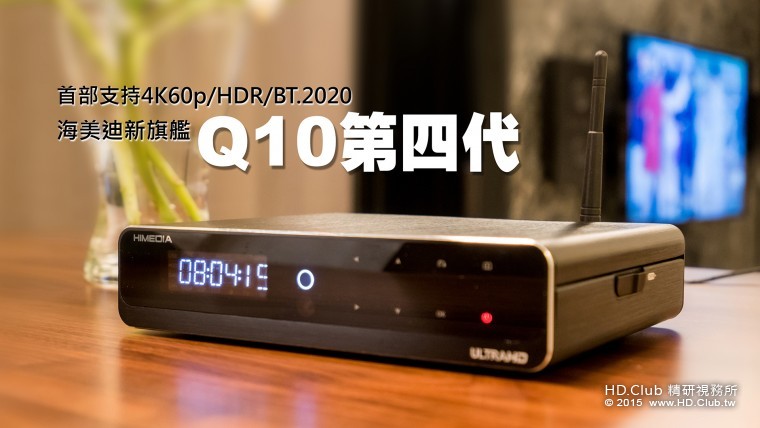

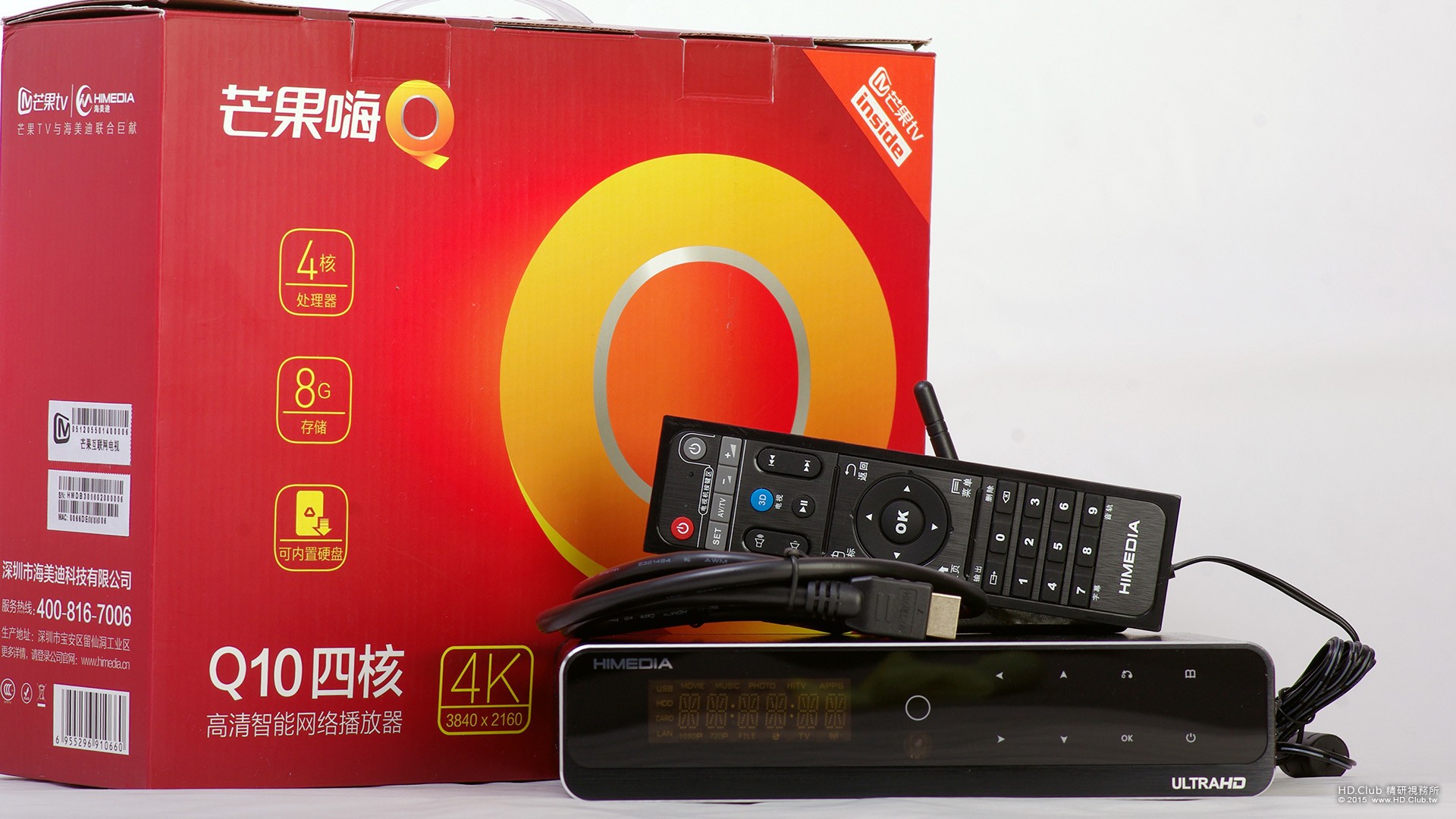

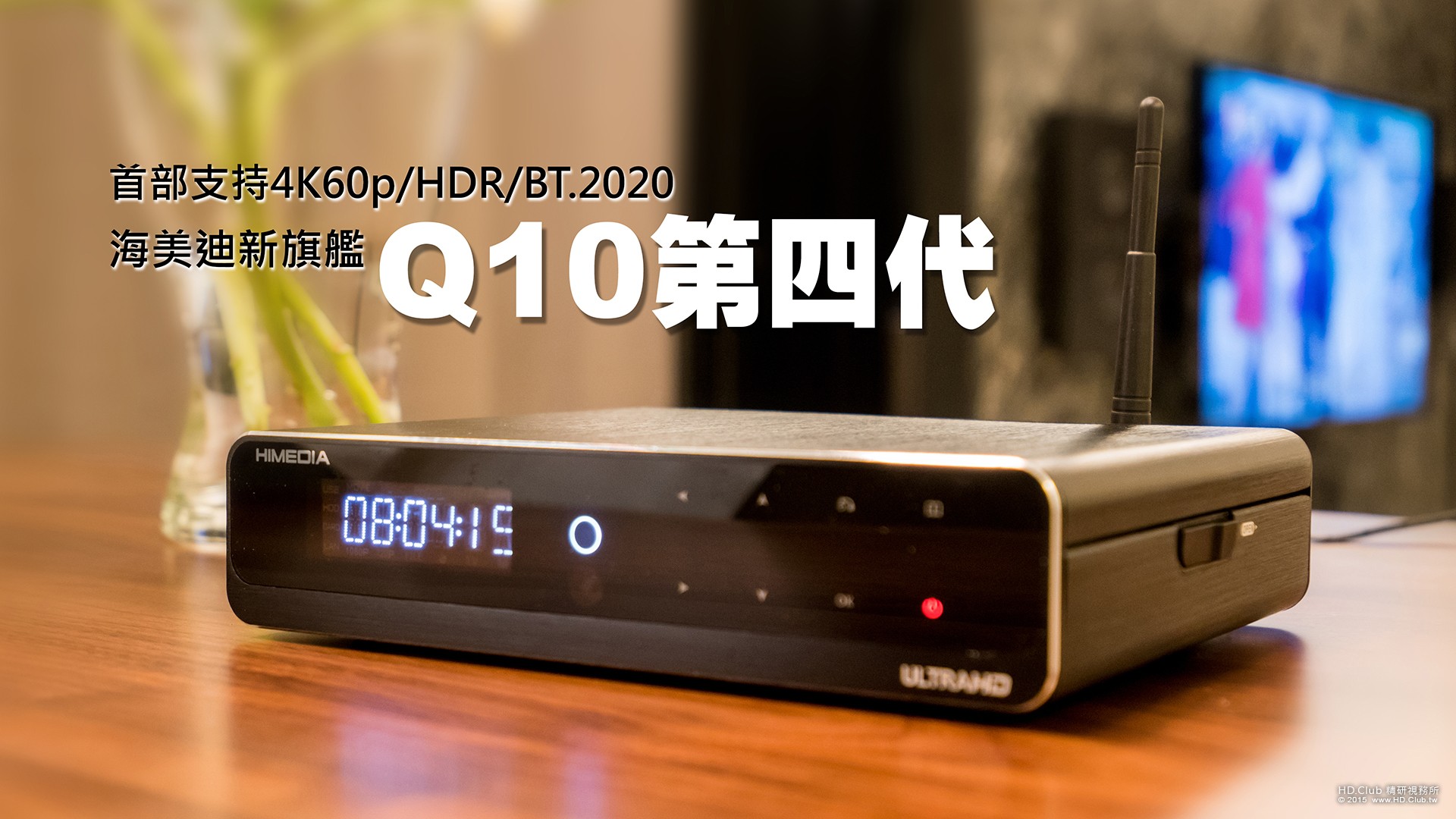

外觀
依舊延續上一代基因

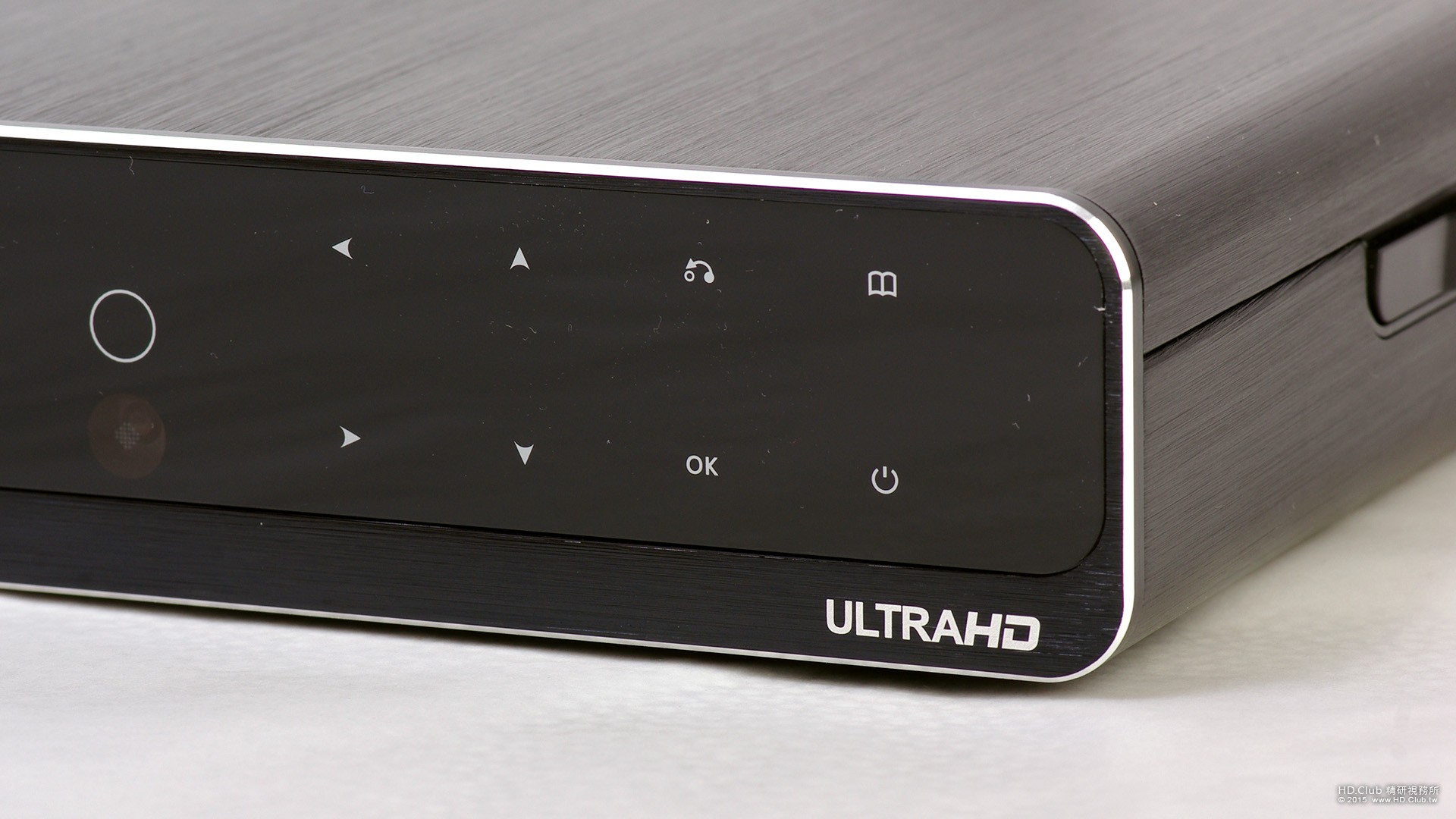

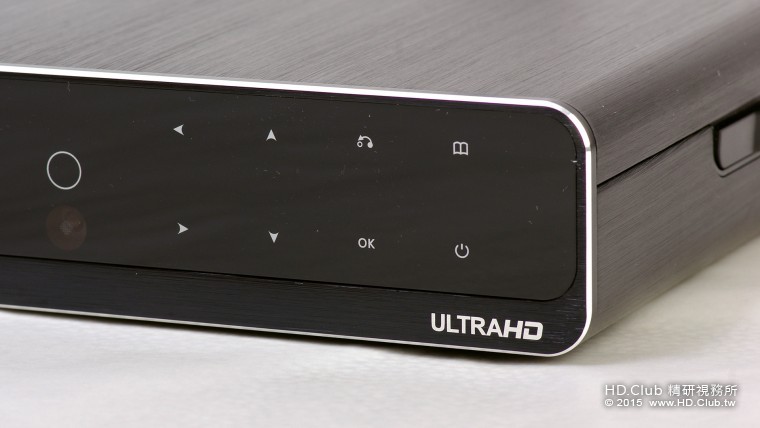

換上了ULTRA HD的logo

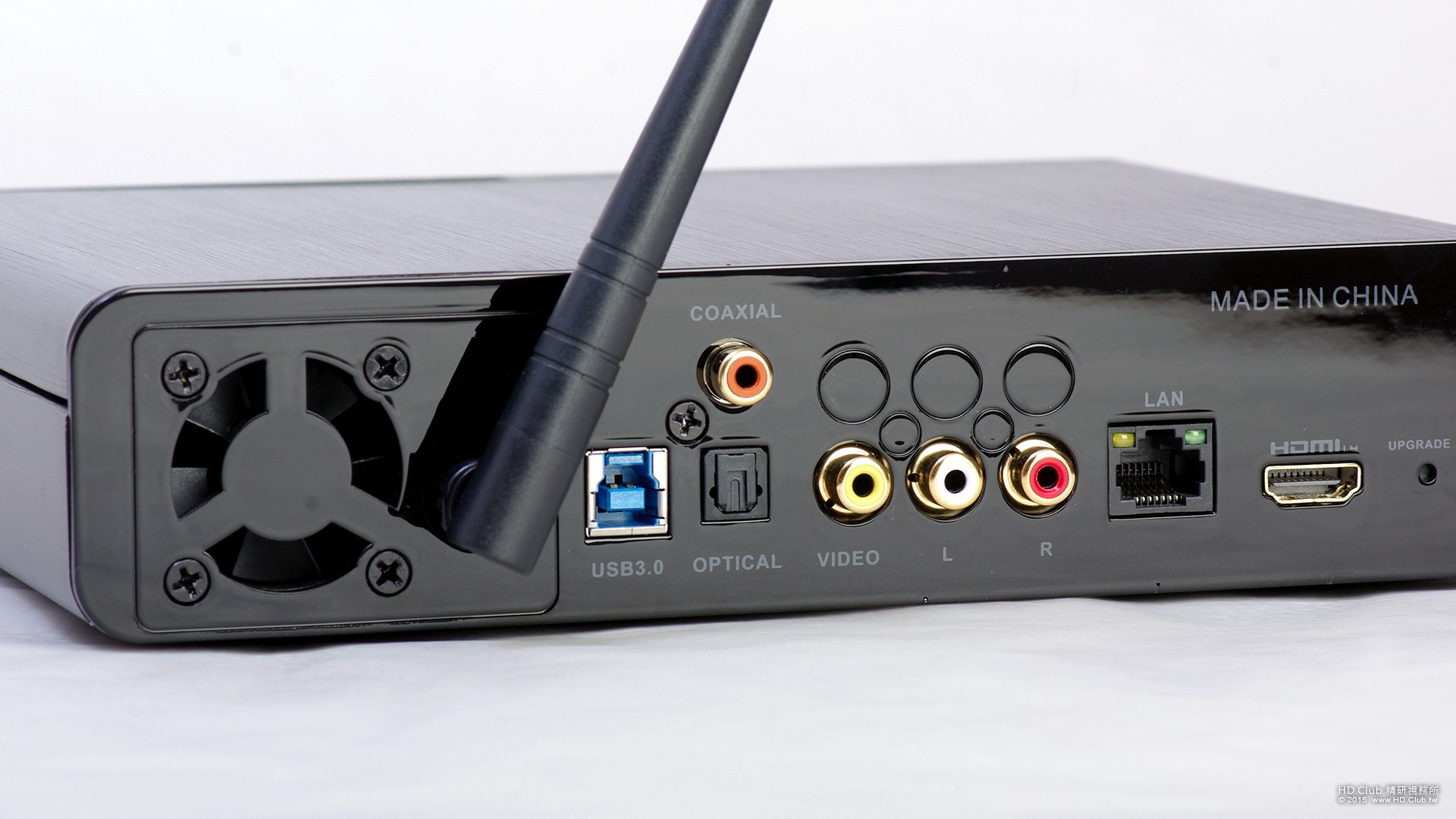

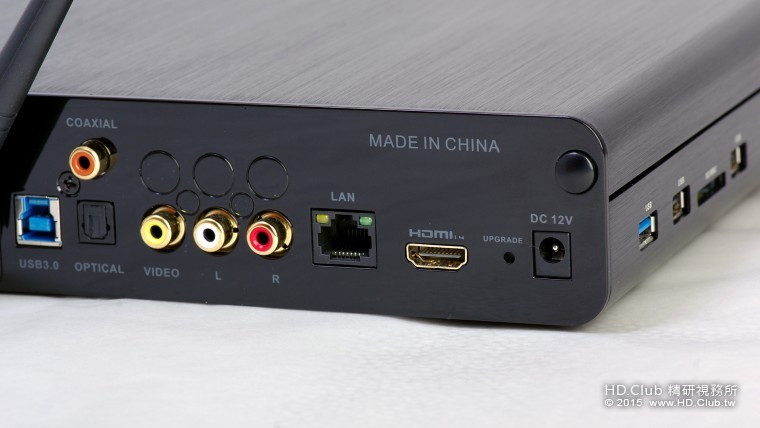

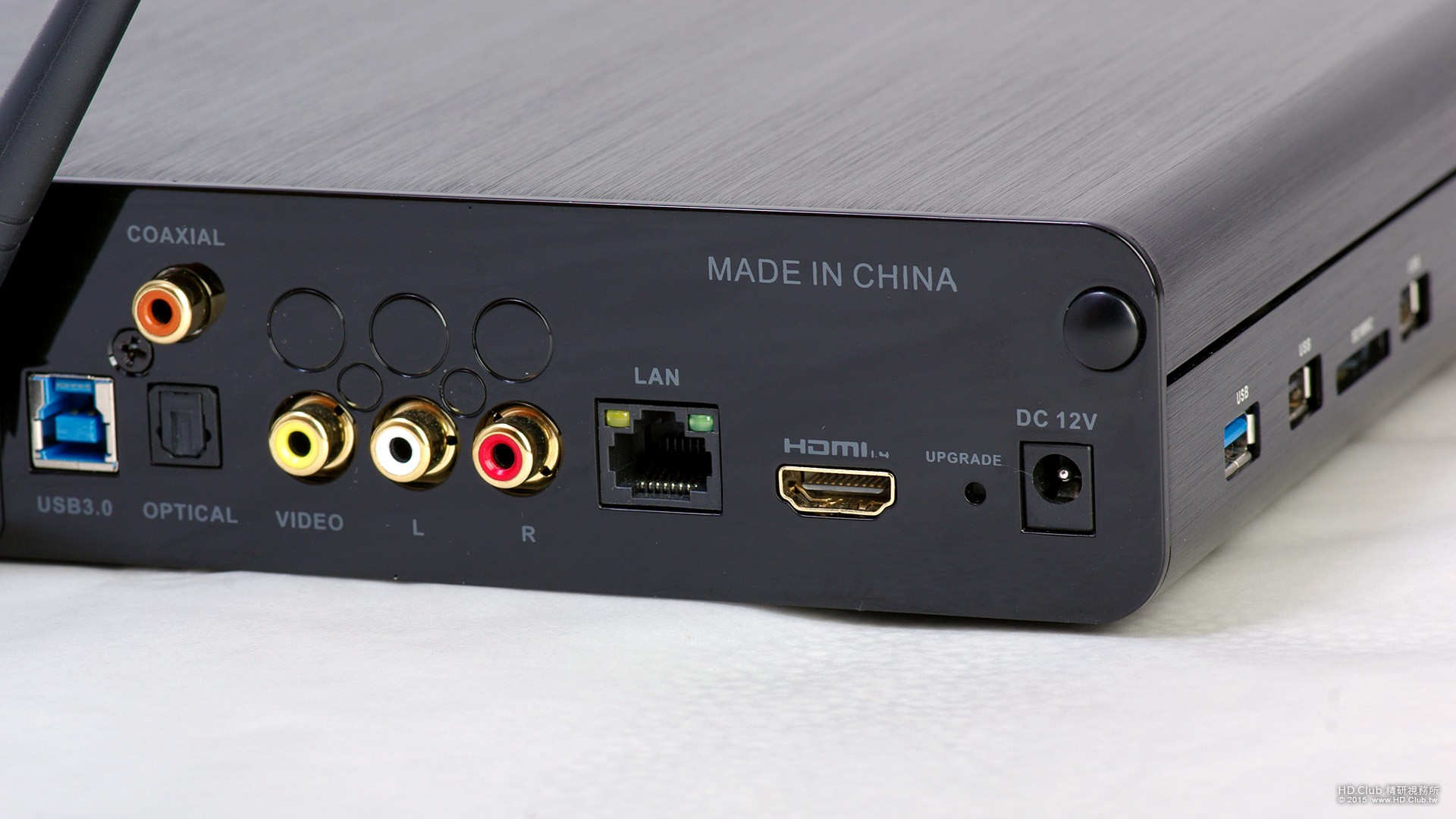

身披黃金甲的AV端子和HDMI接口



以太網口的方向也不同於上一代

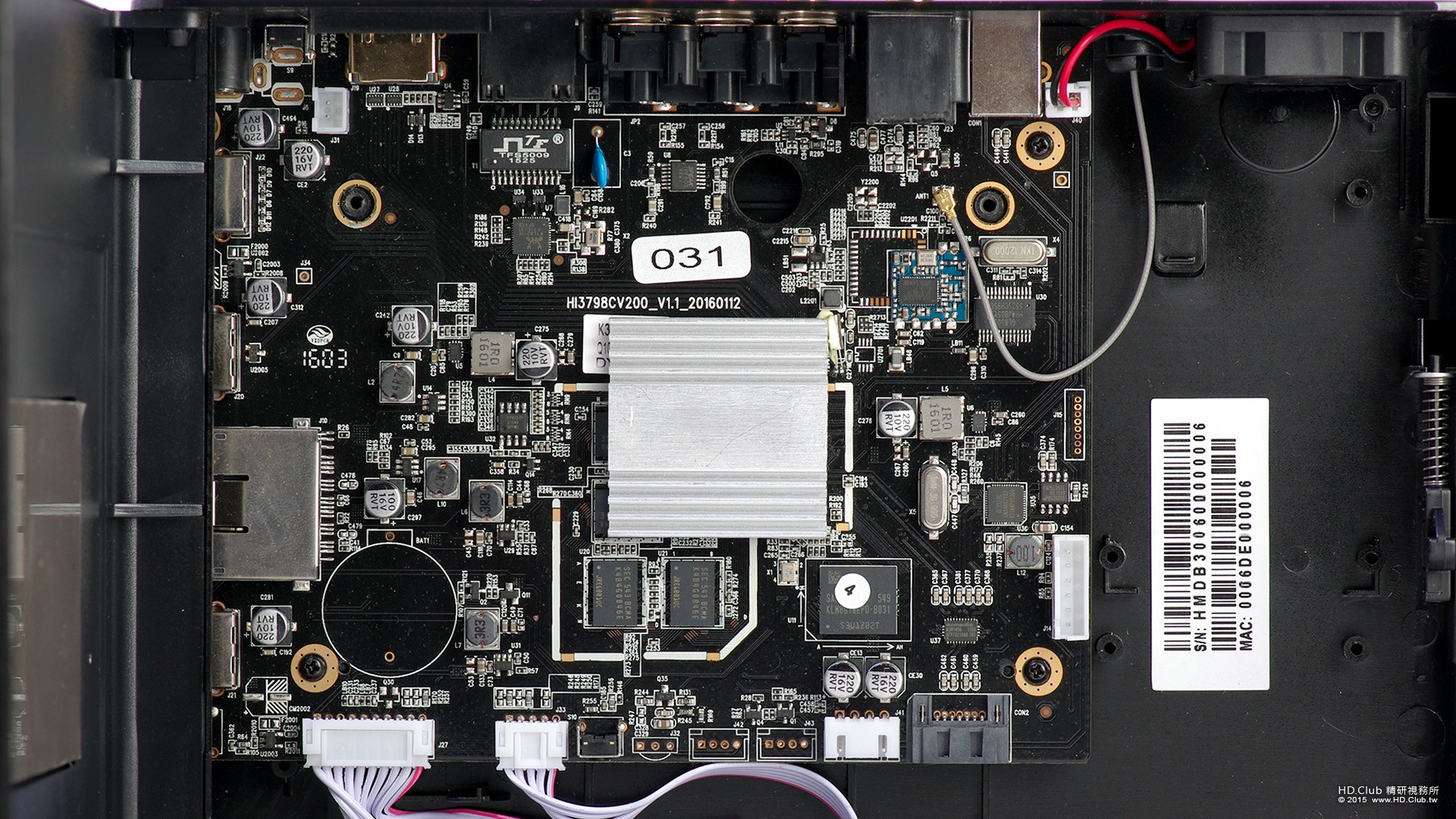

再看內部，主板顏色紅色換成了黑色，低調沉穩。



界面
硬的看完，再來軟的。

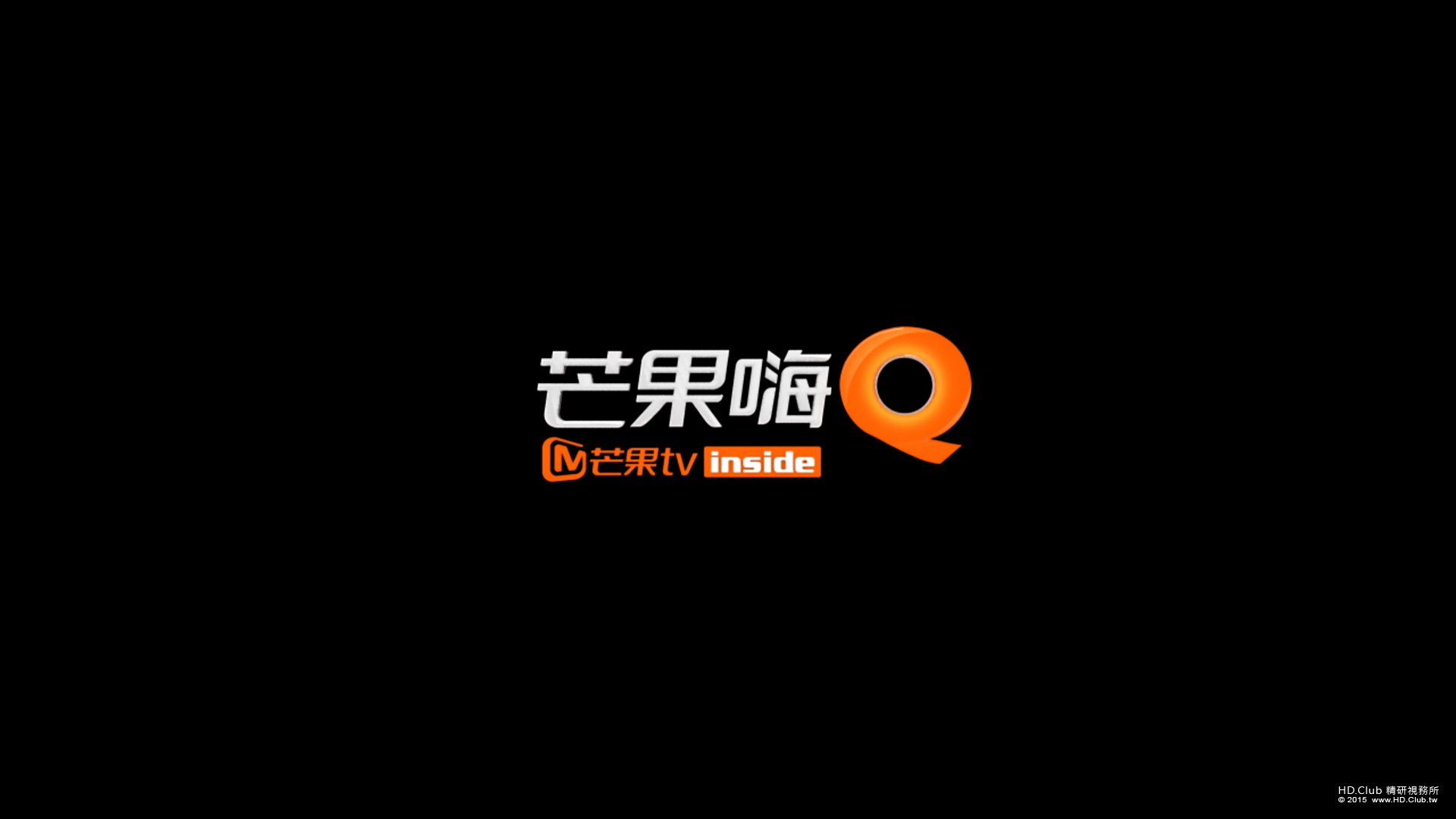

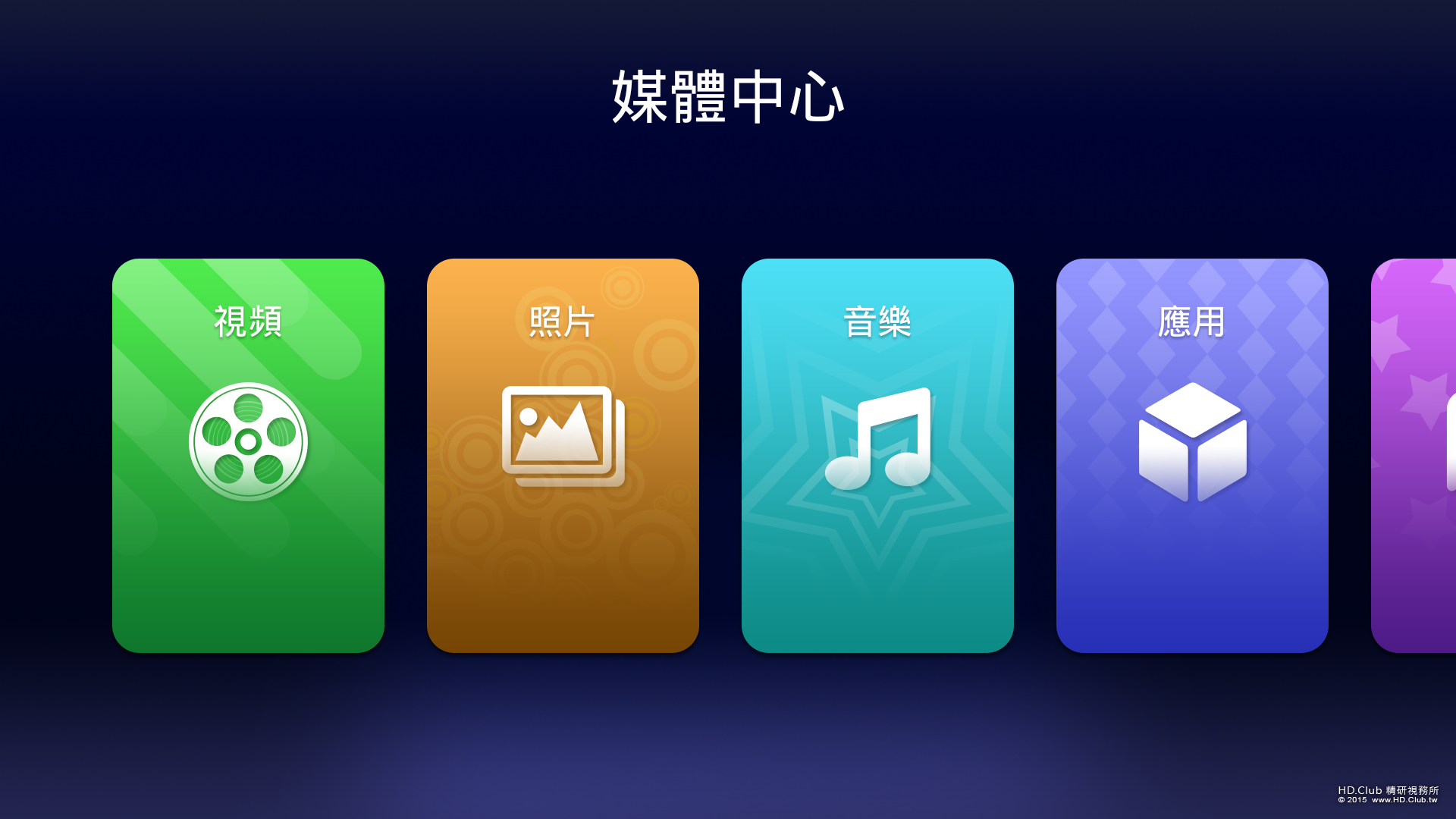

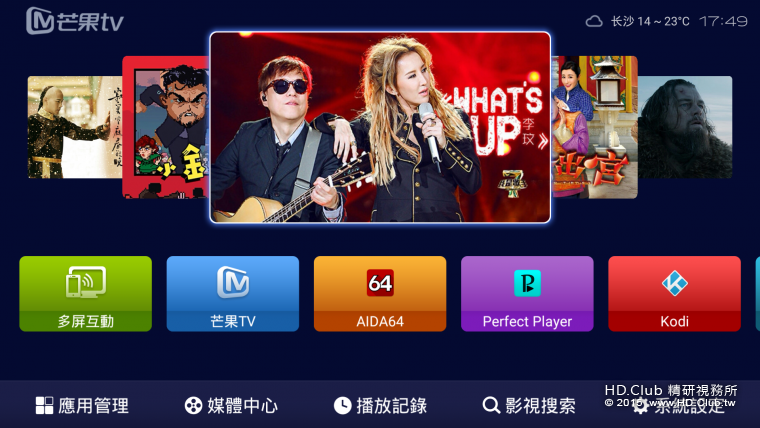

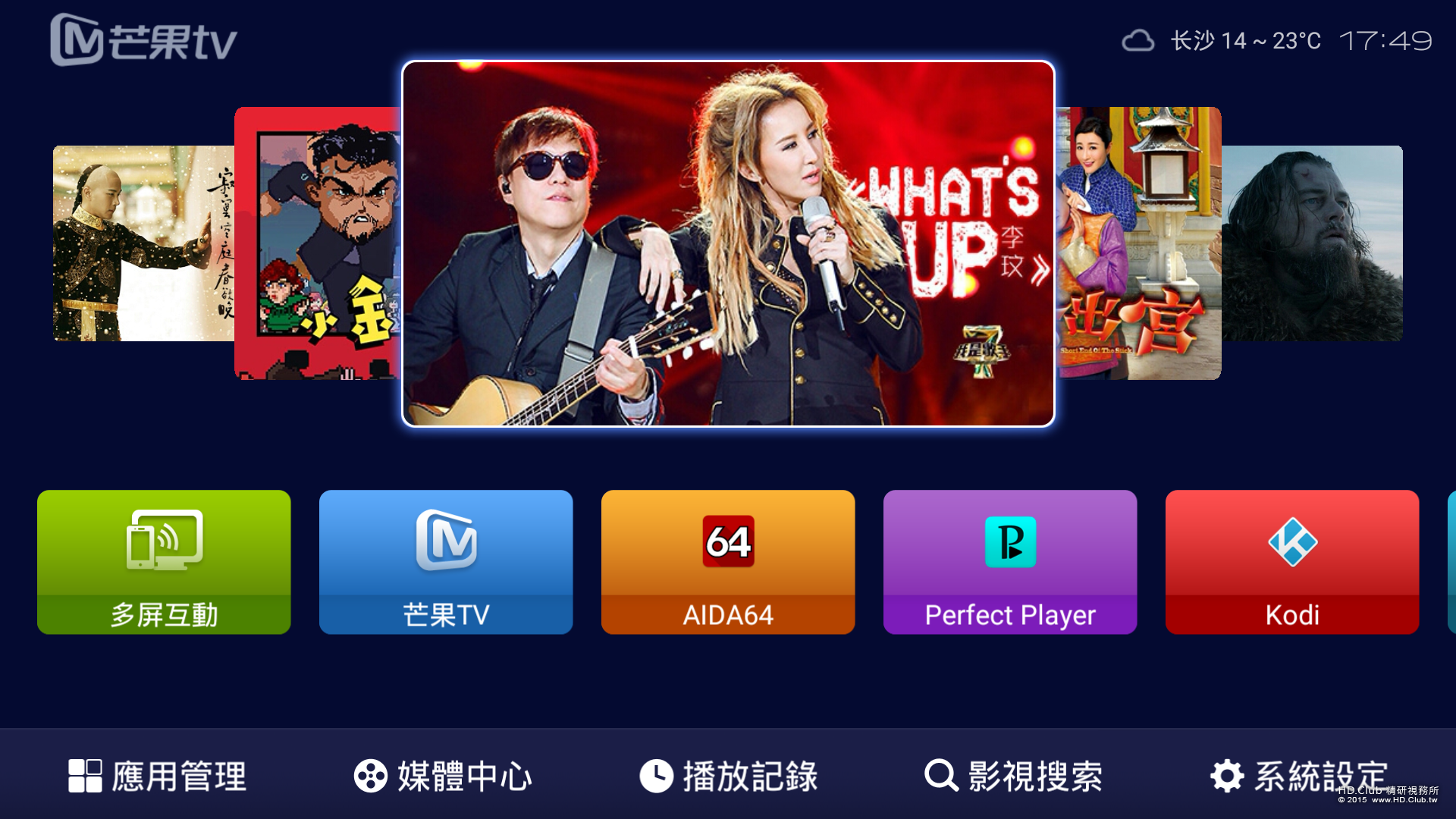

第一次開機會出現使用嚮導，設置完成來到主界面。

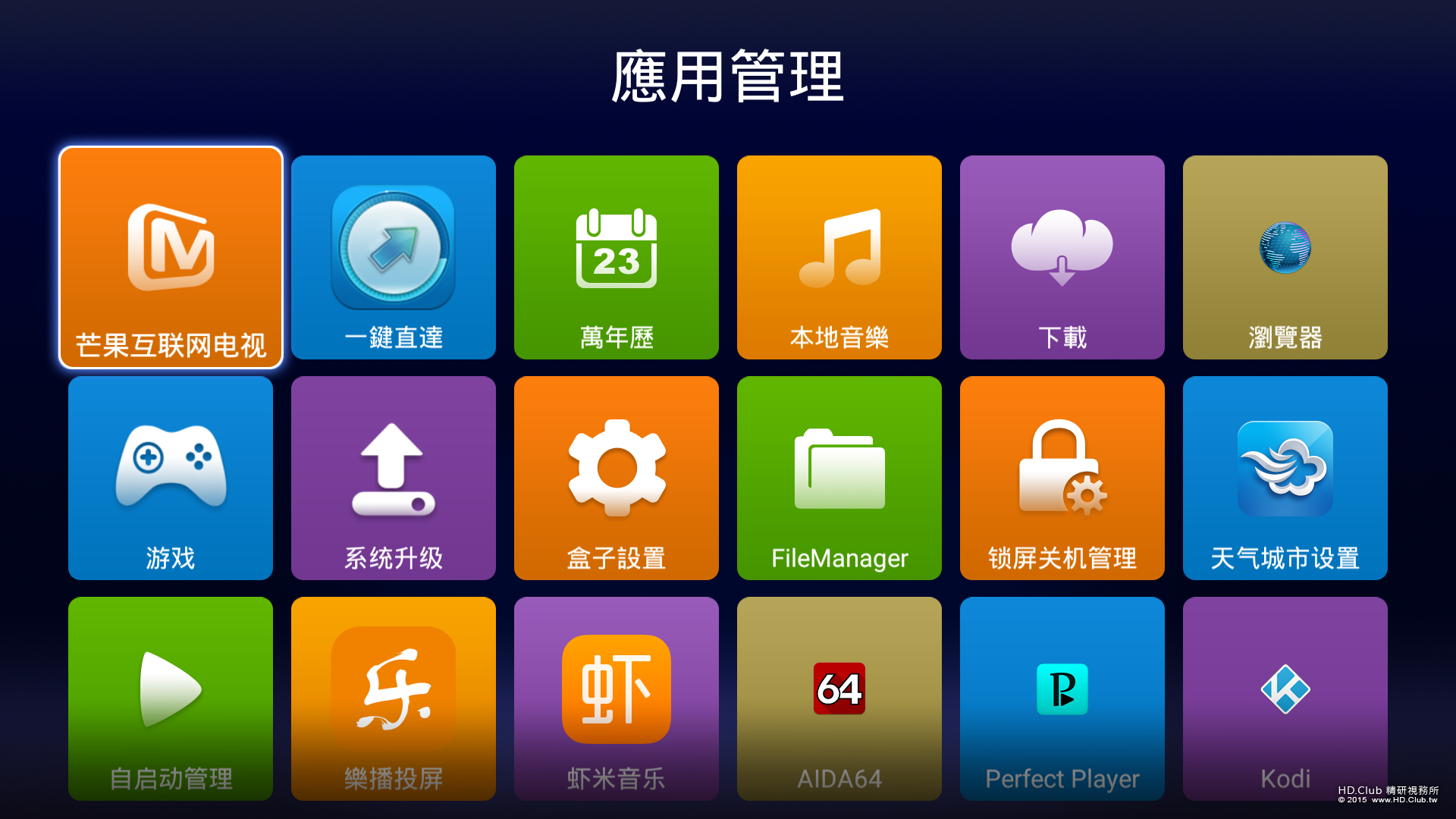

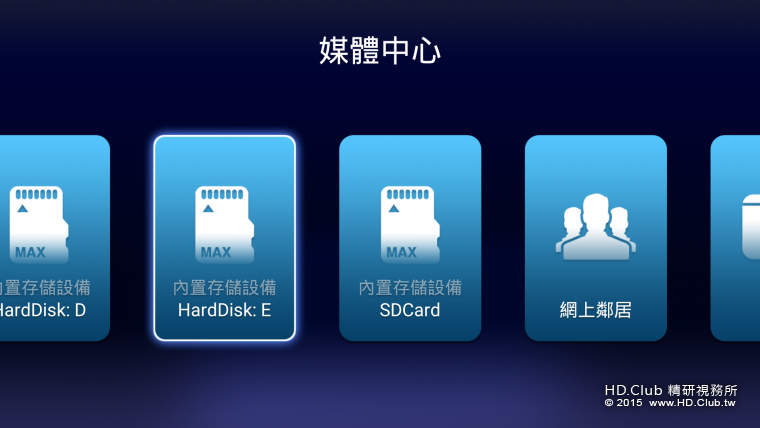

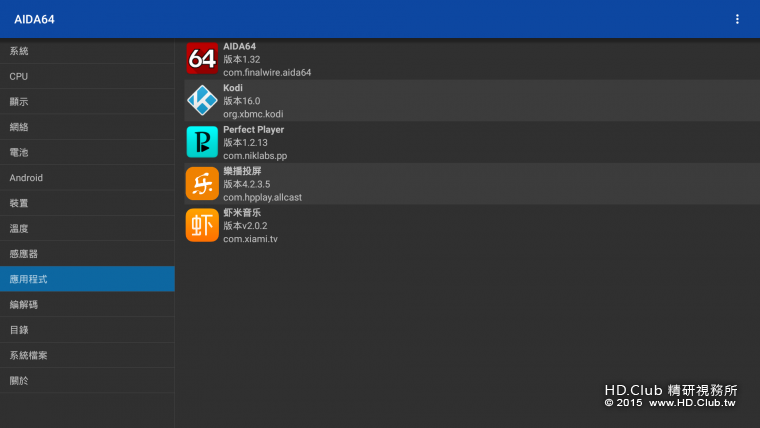

看看有哪些應用：（末尾三個是自己安裝的）

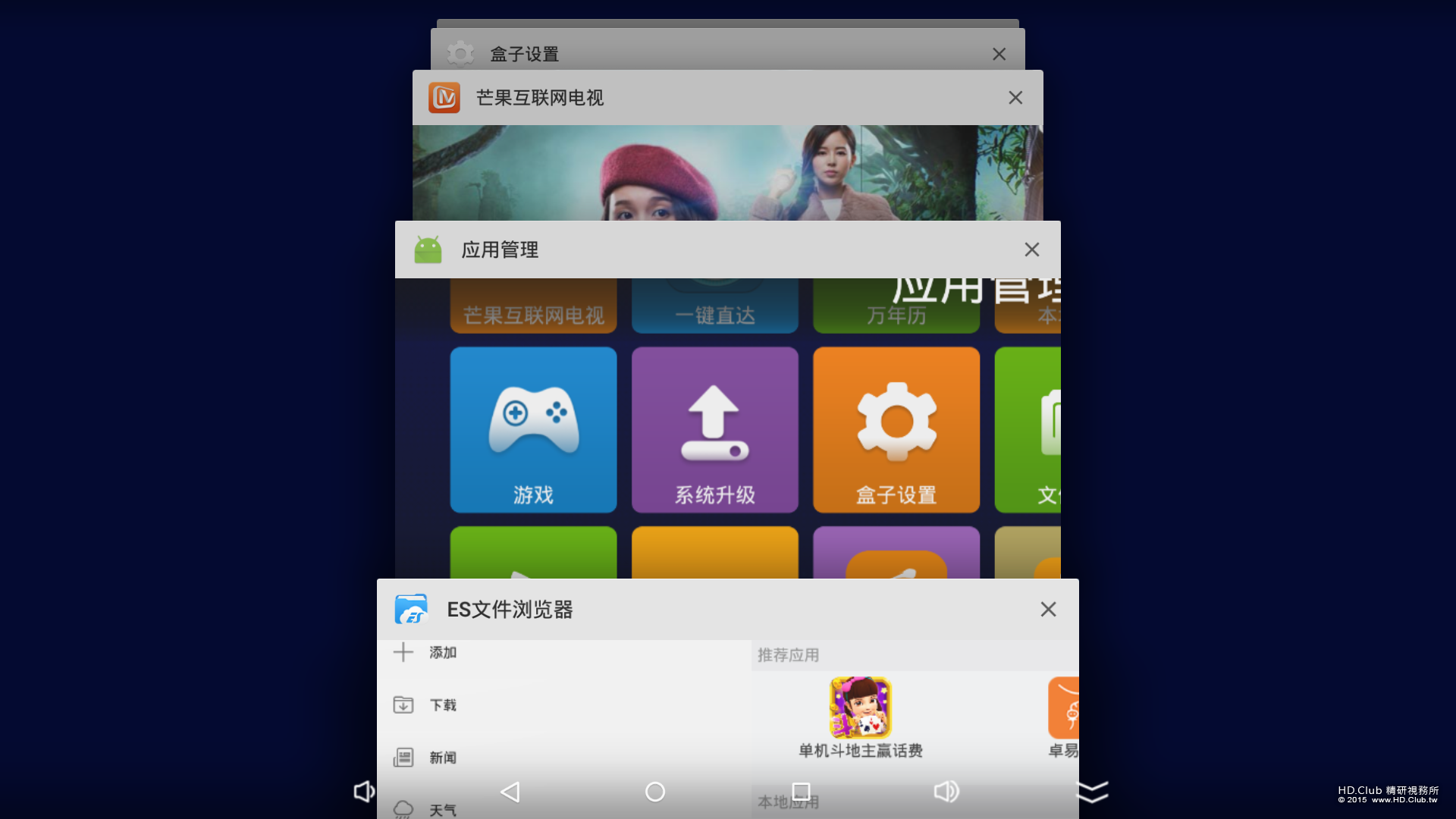

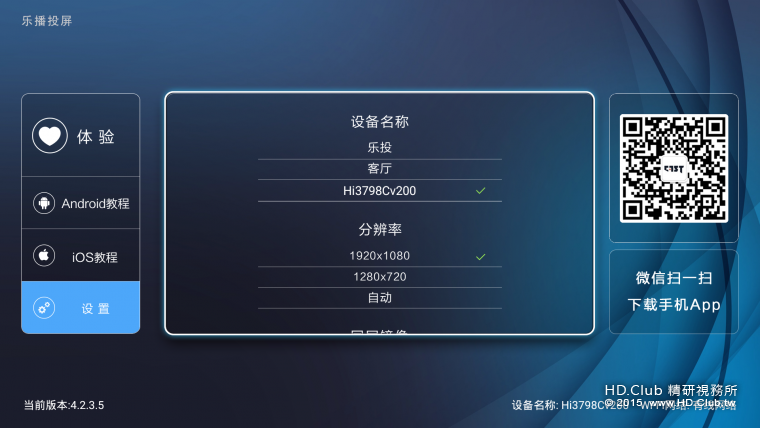

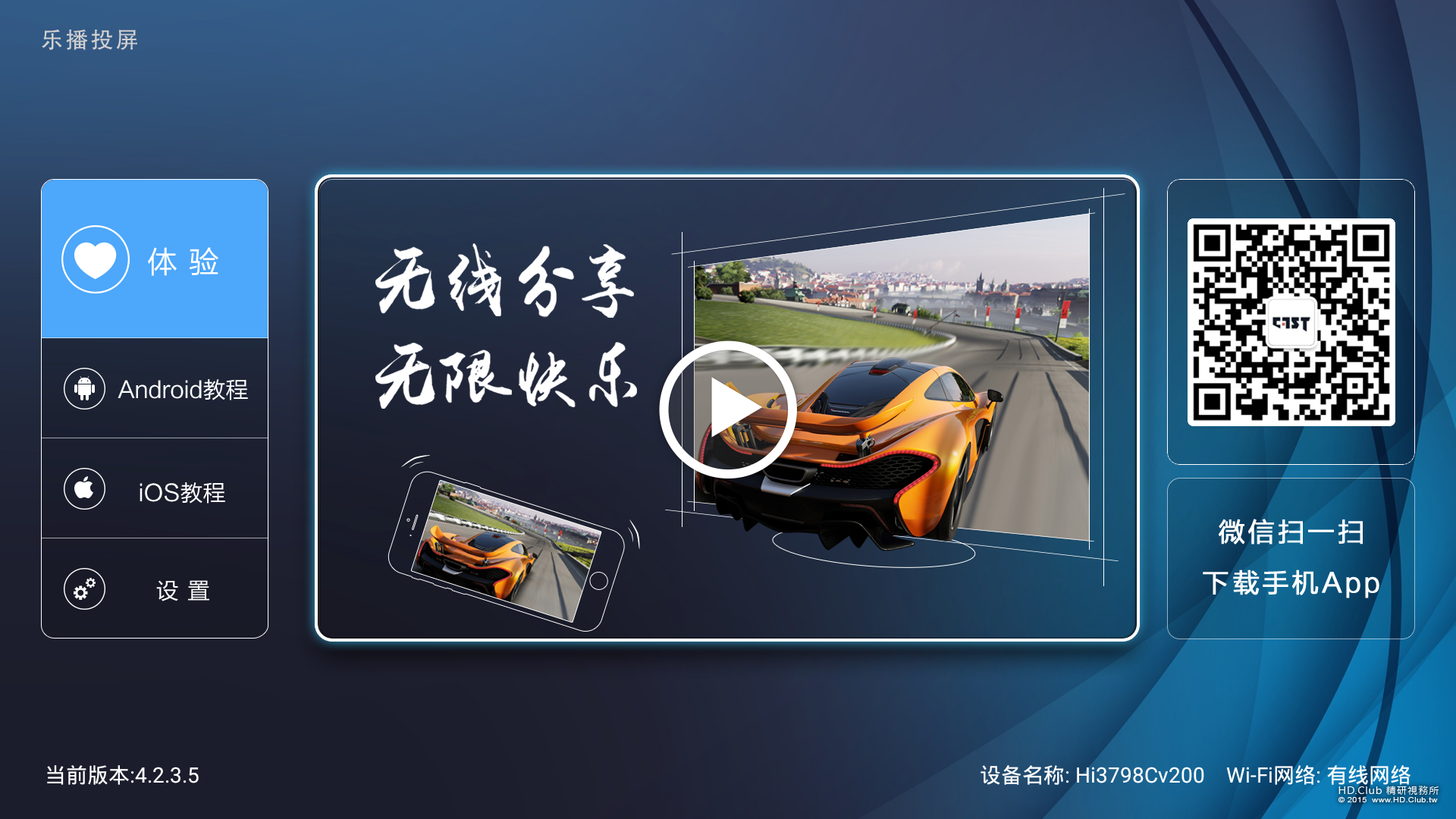

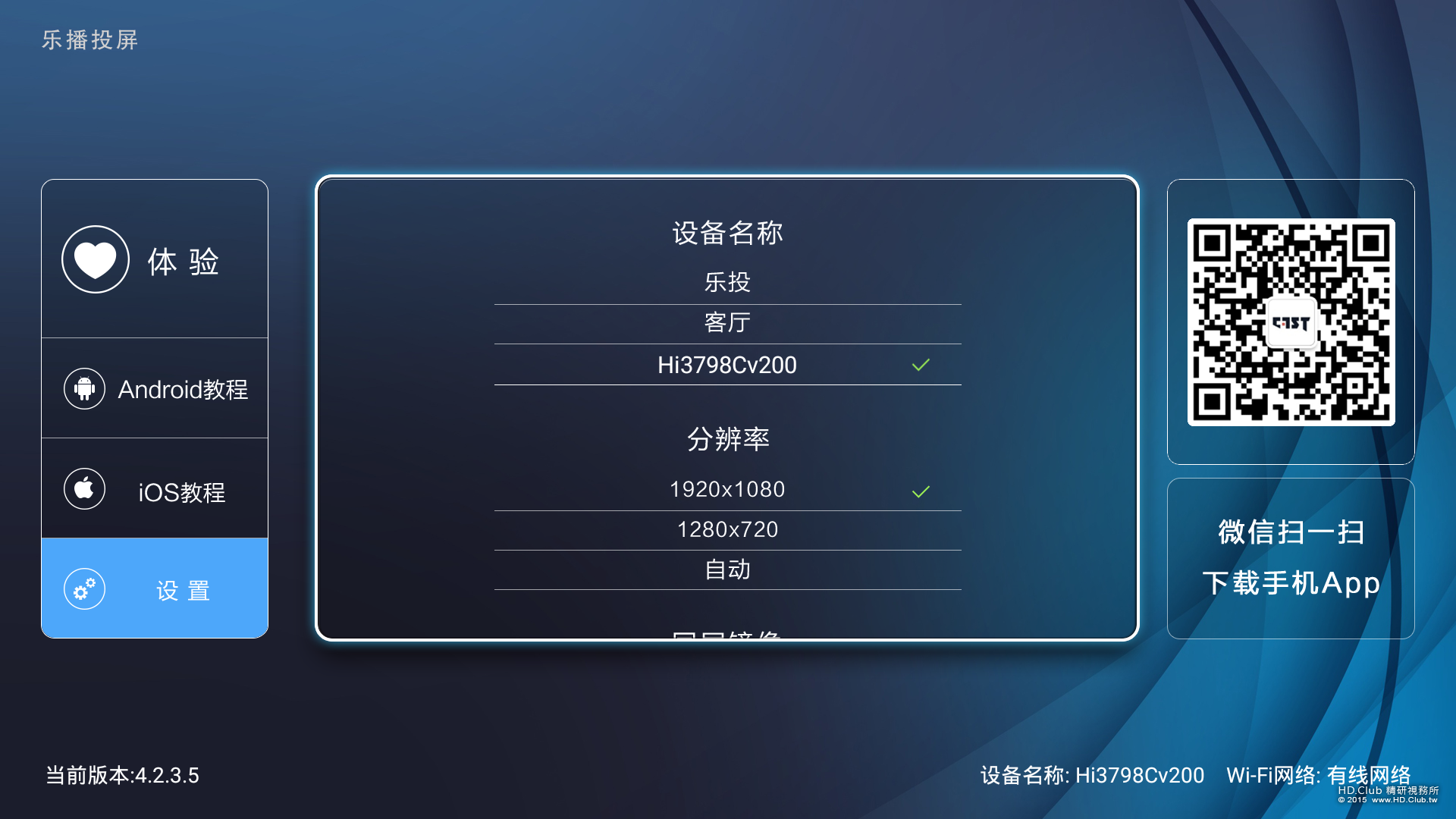

很讚的投屏功能

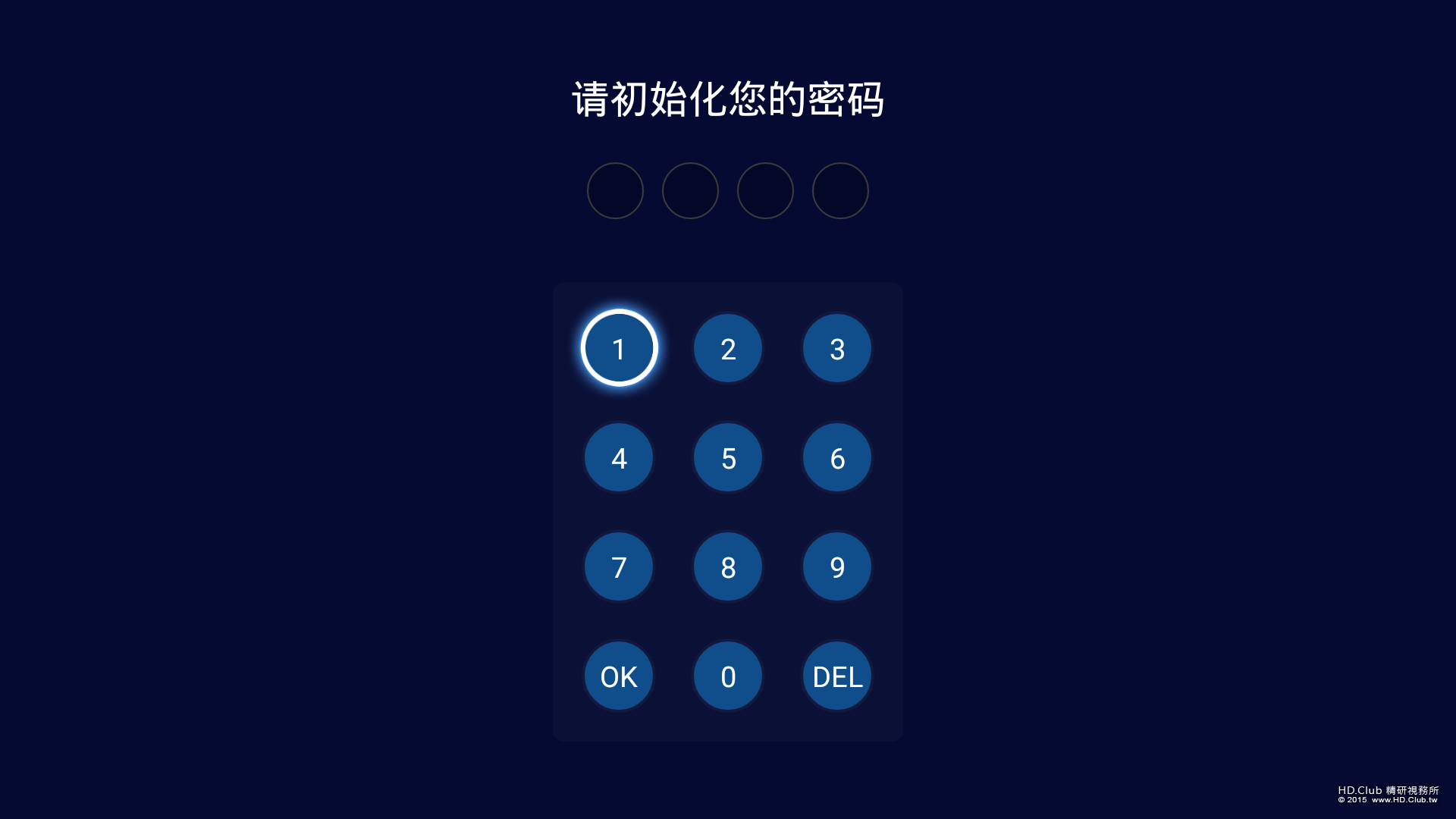

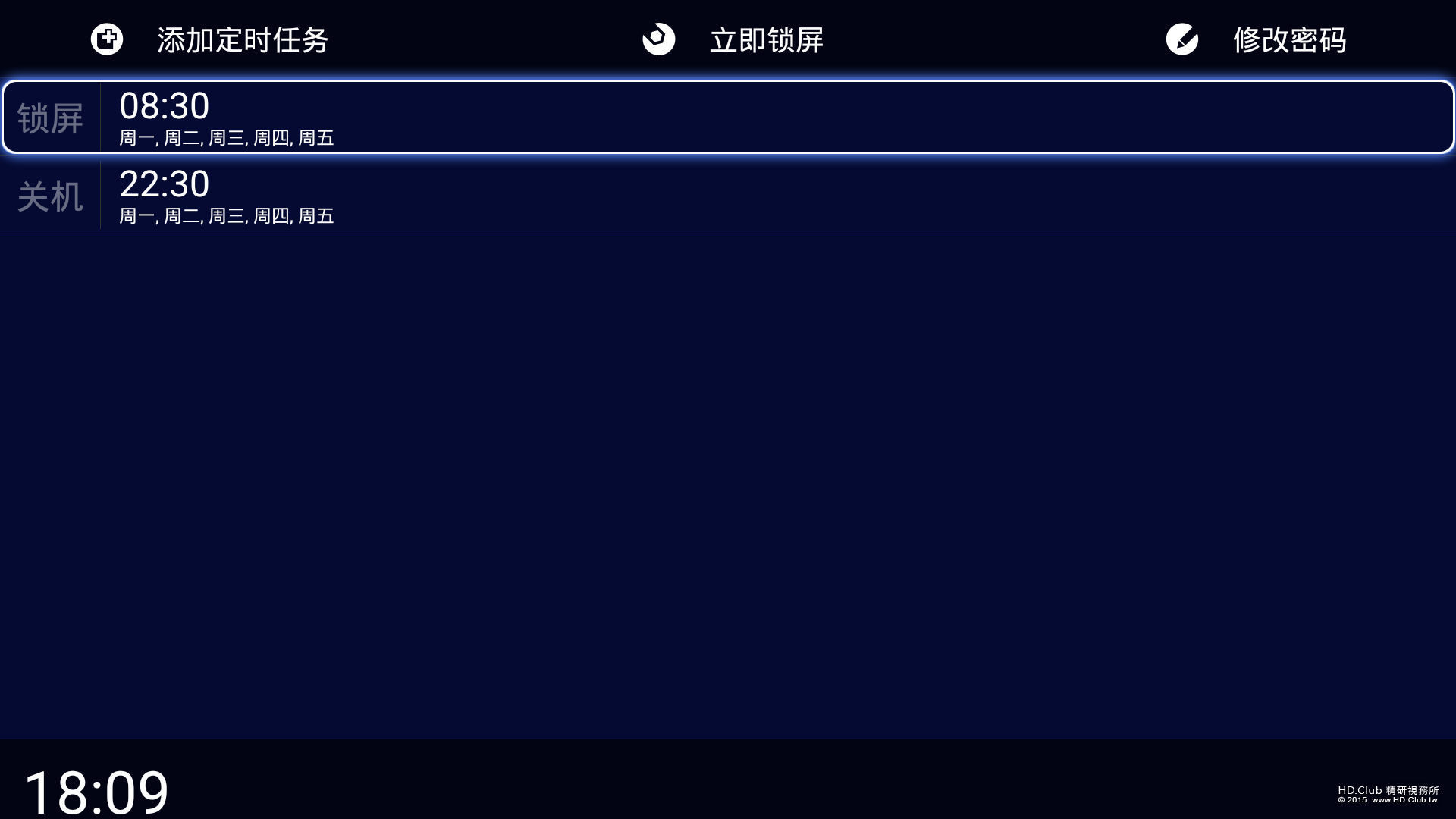

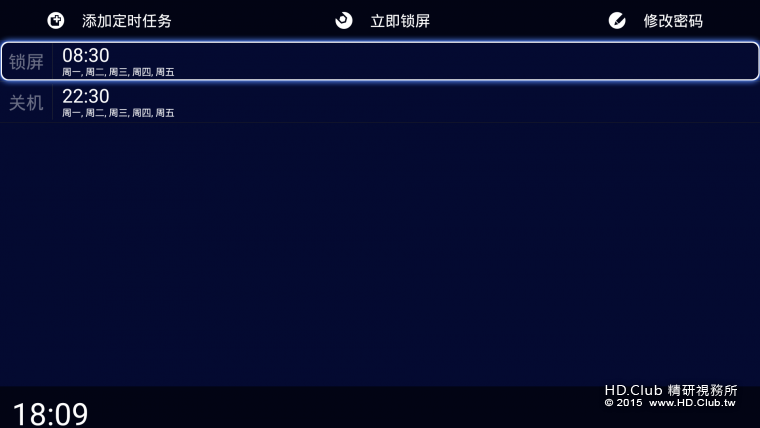

鎖屏關機功能

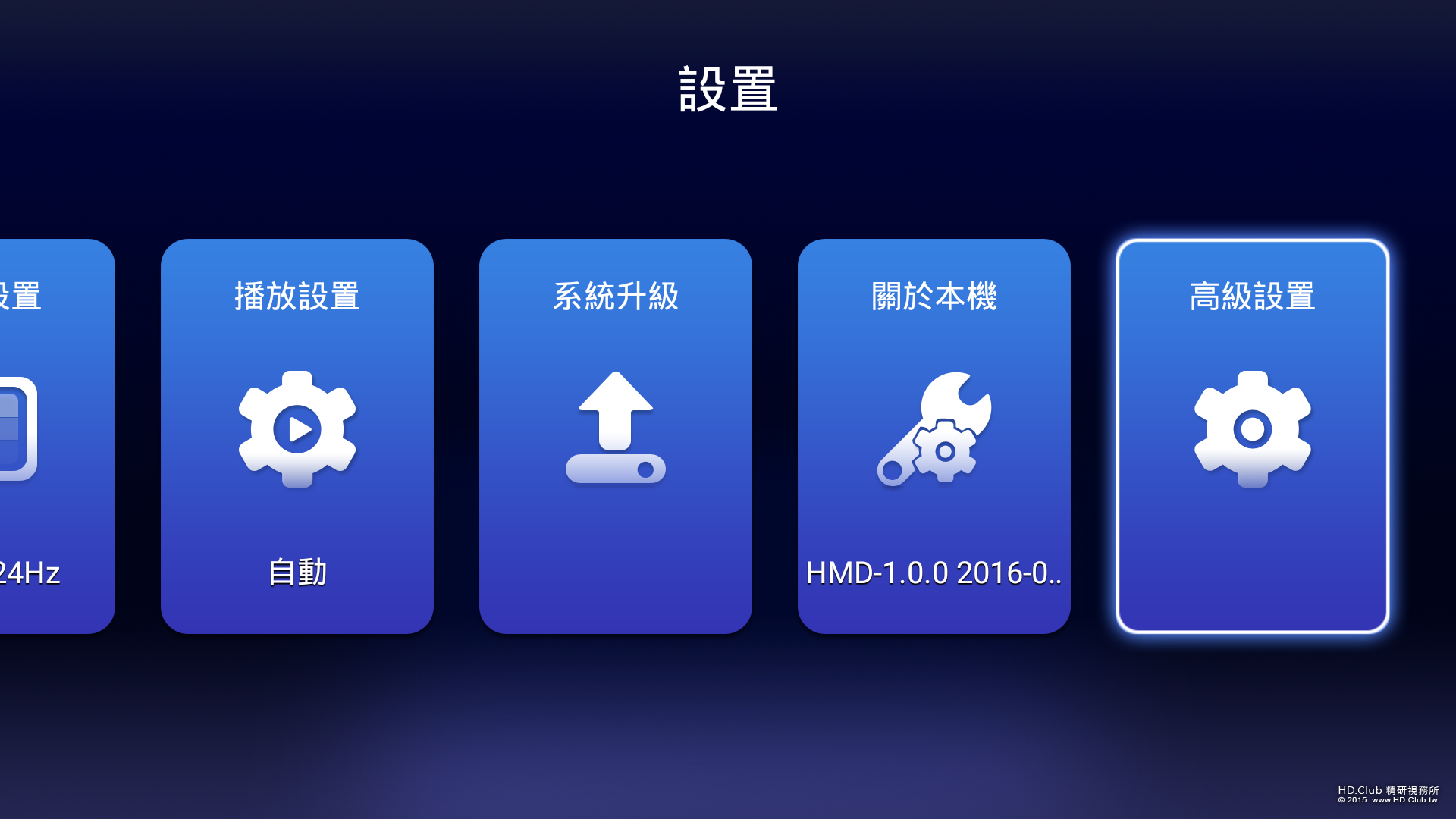

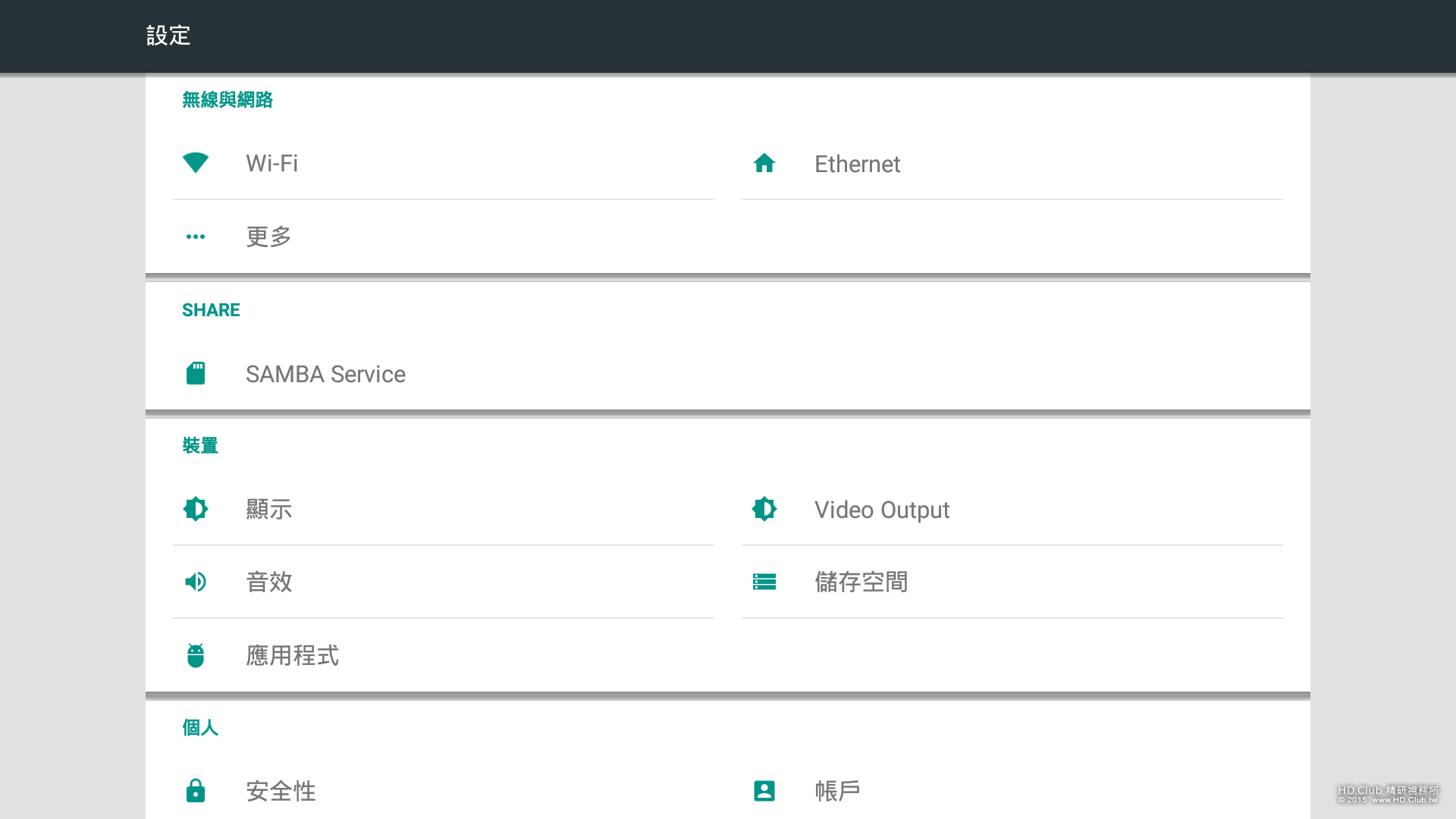

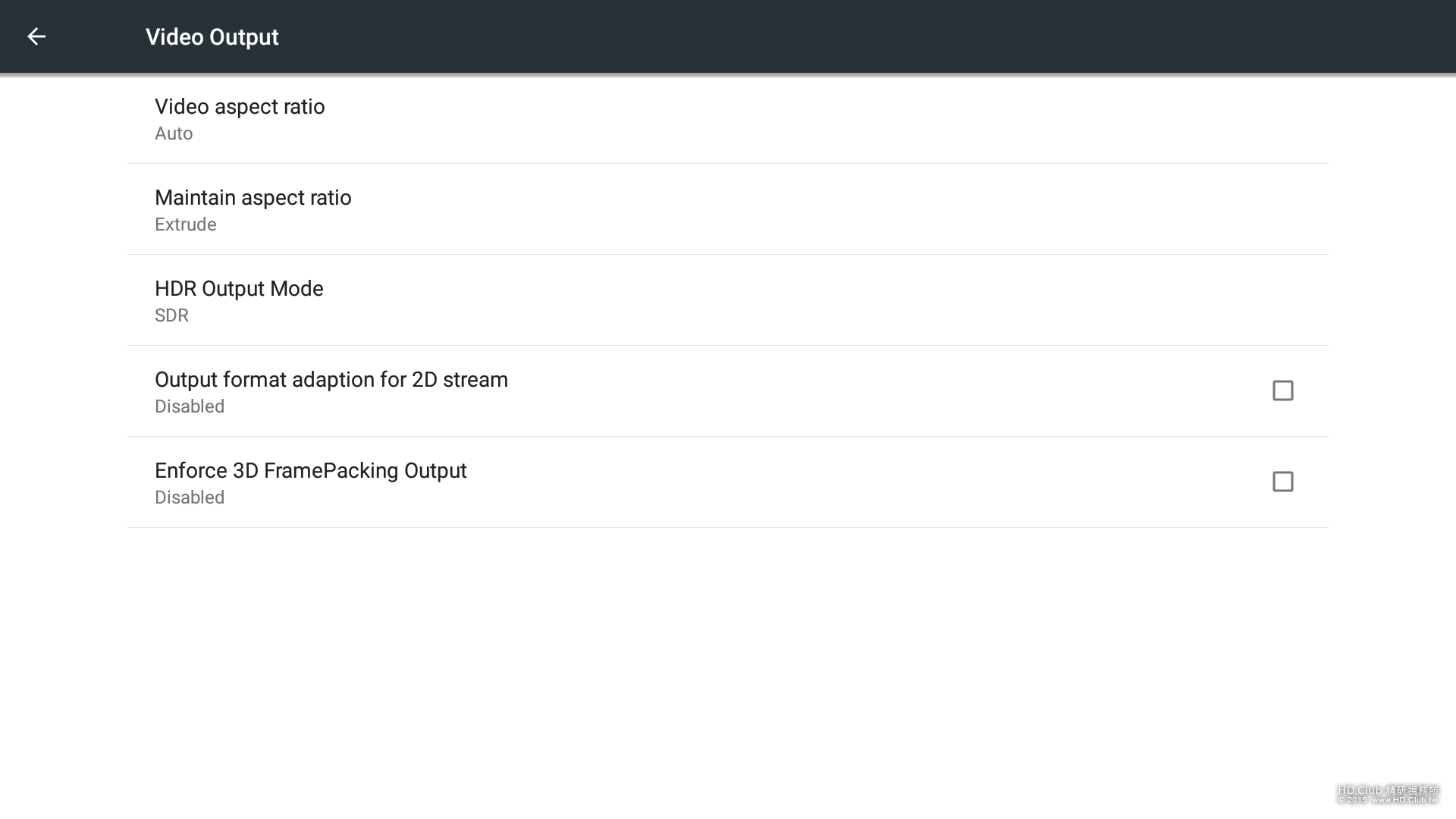

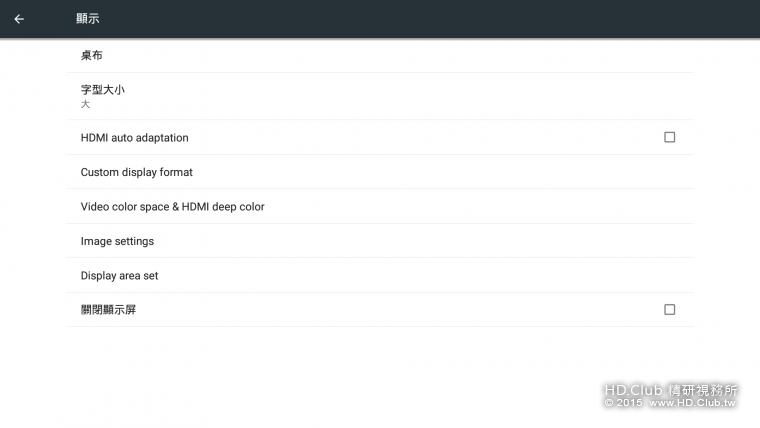

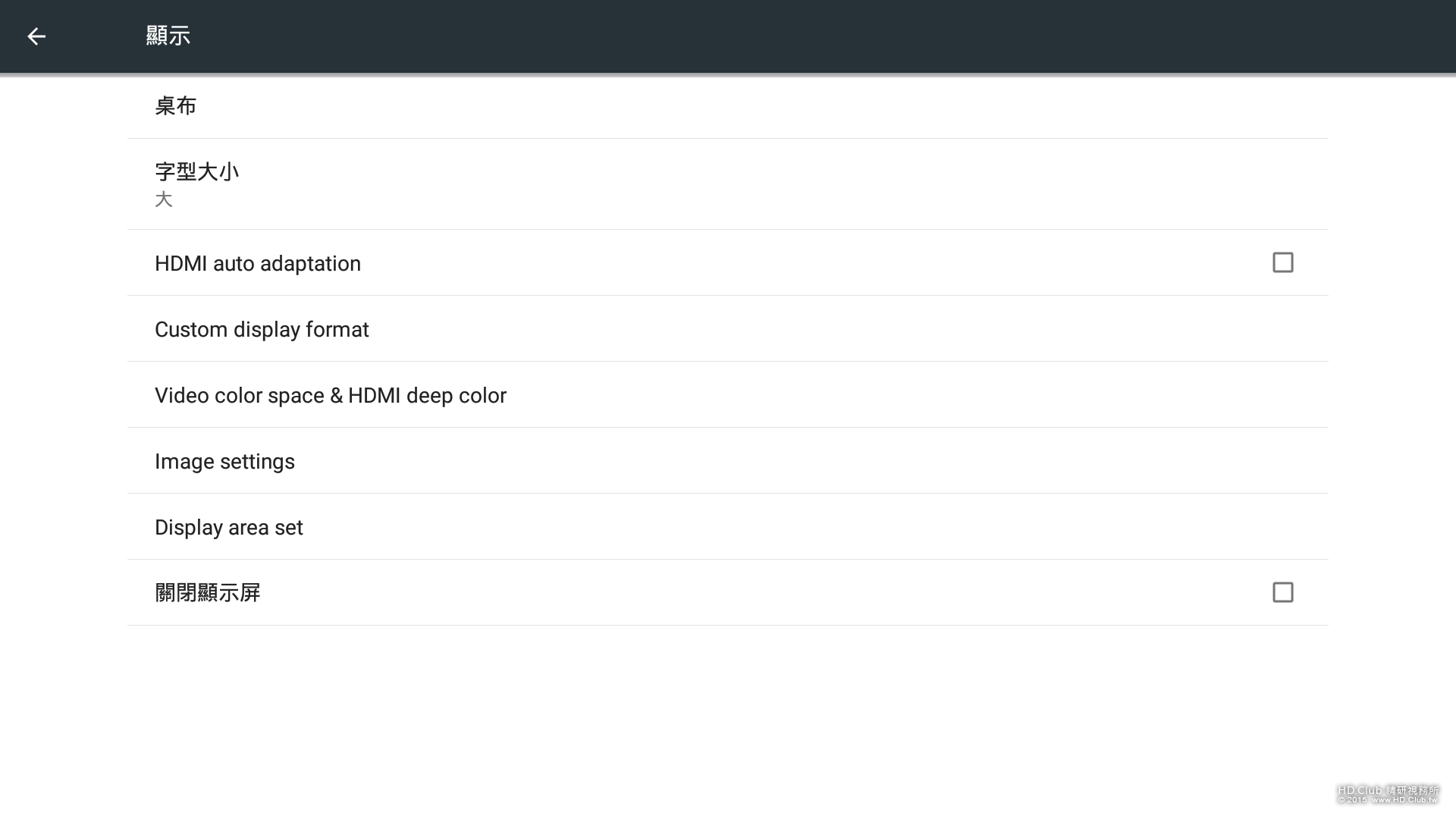

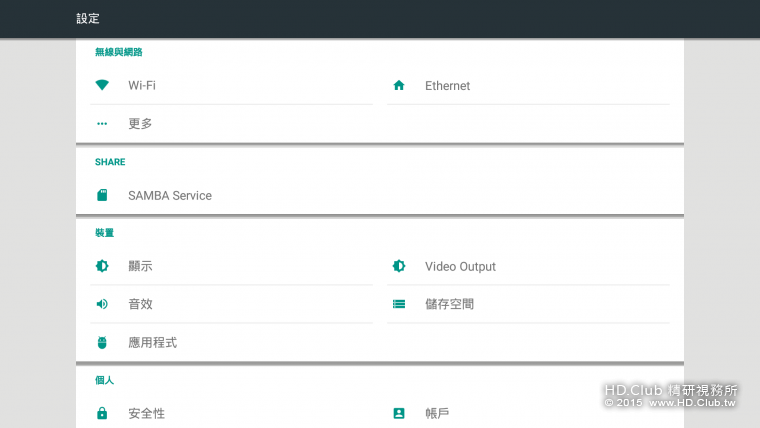

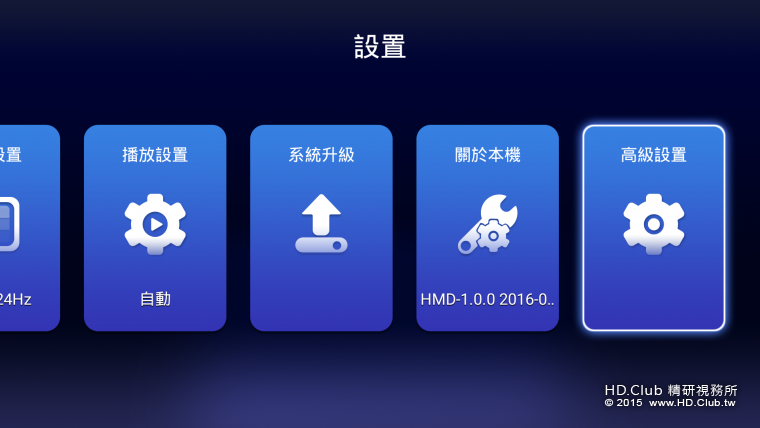

趕緊看看高級設置裏有些啥內容。

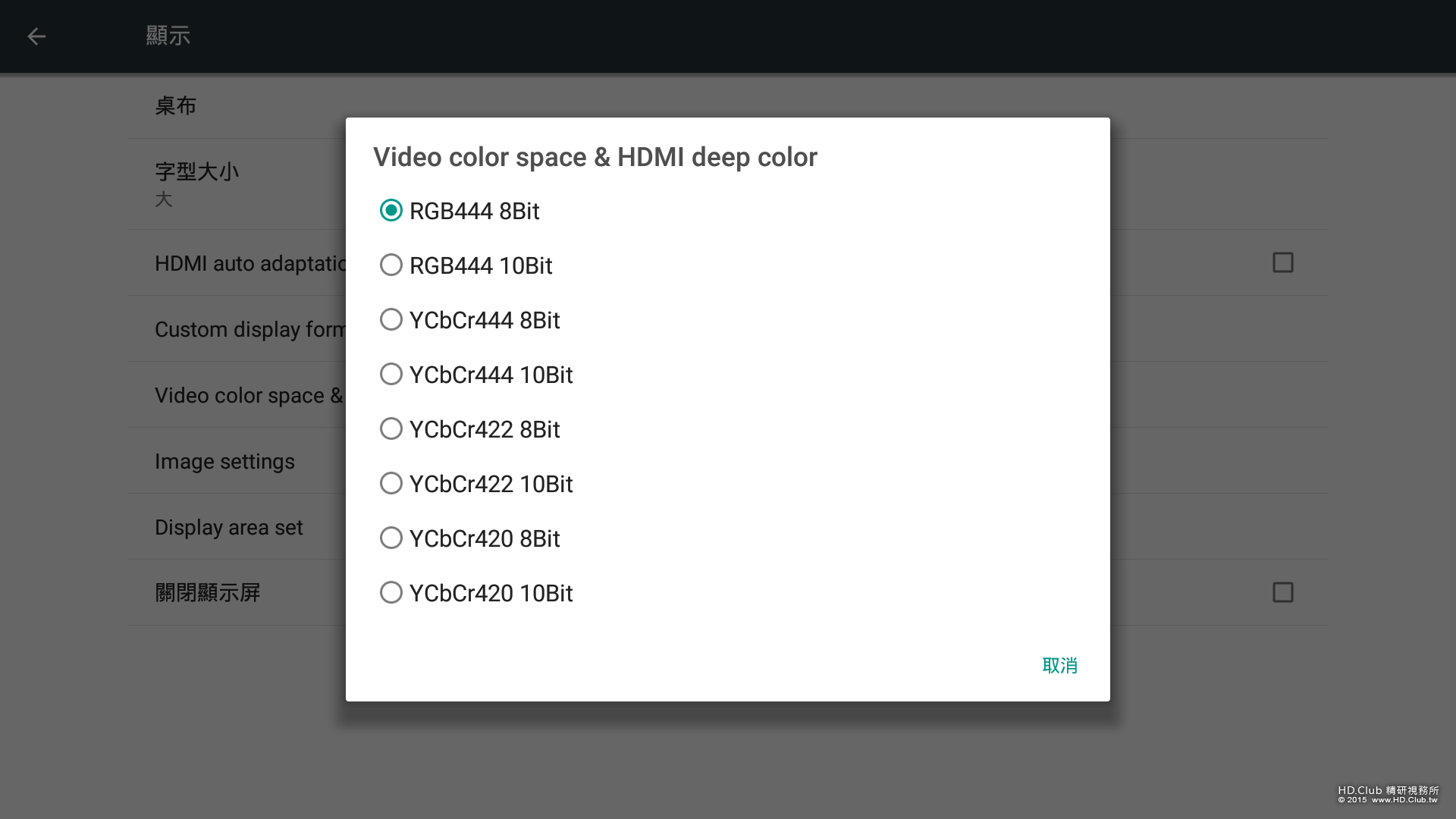

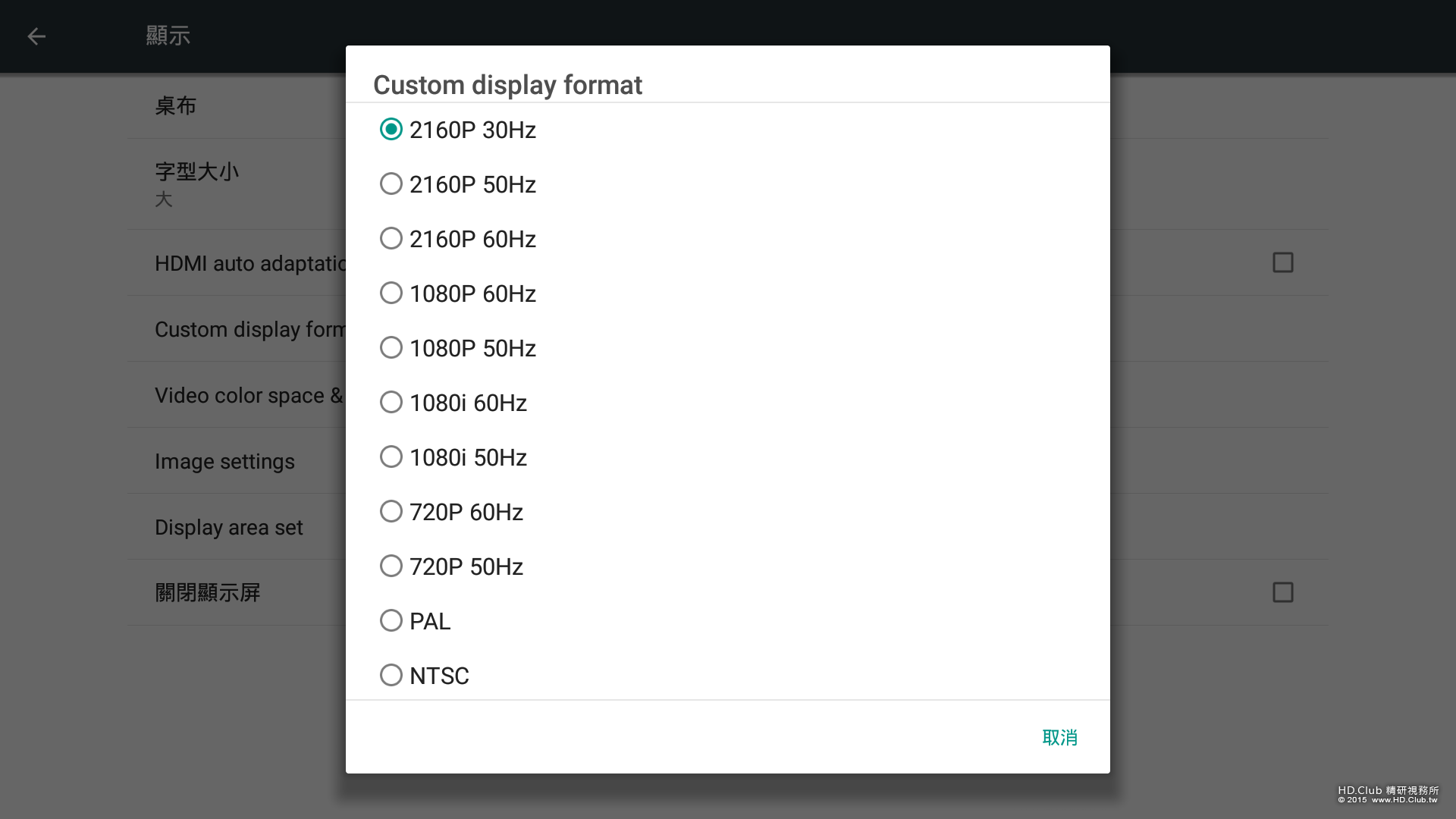

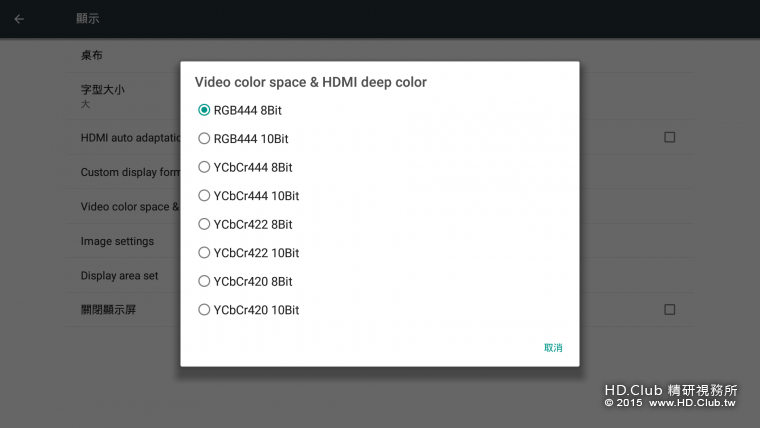

越來越有意思了，竟然有RGB 4:4:4輸出！而且8BIT,10BIT可選！



接着看：

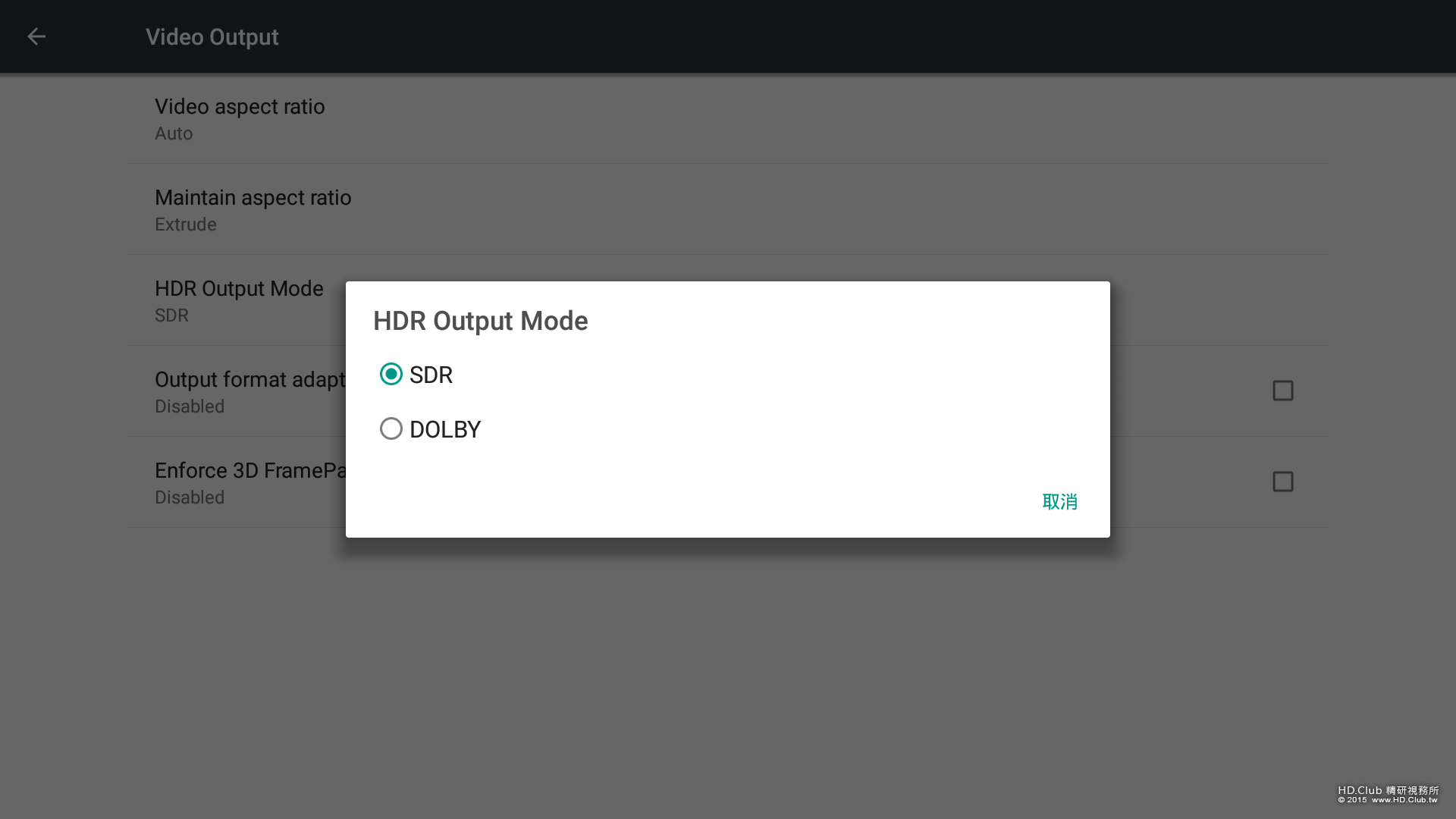

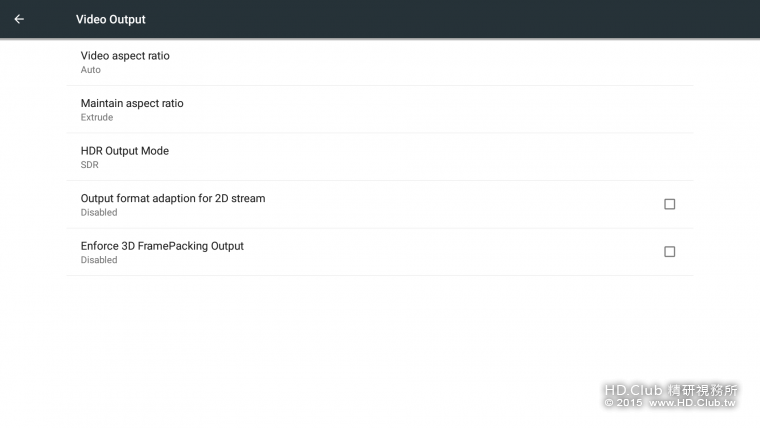

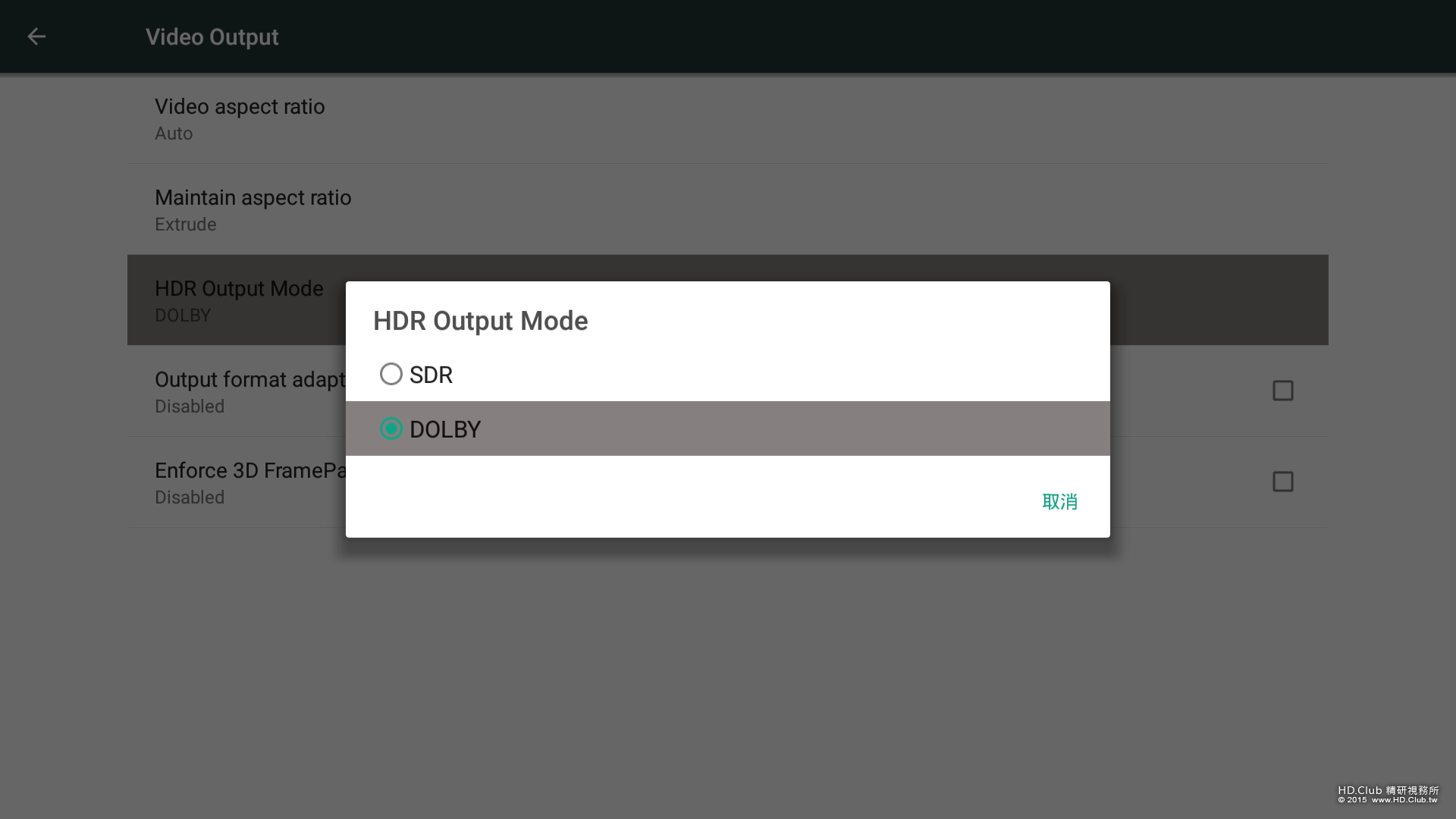

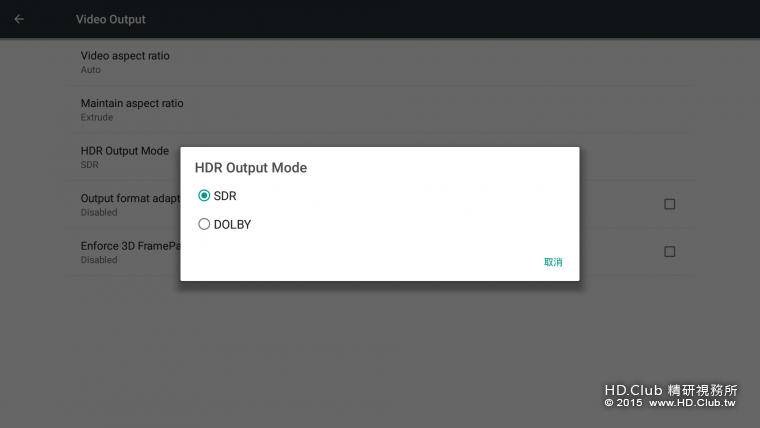

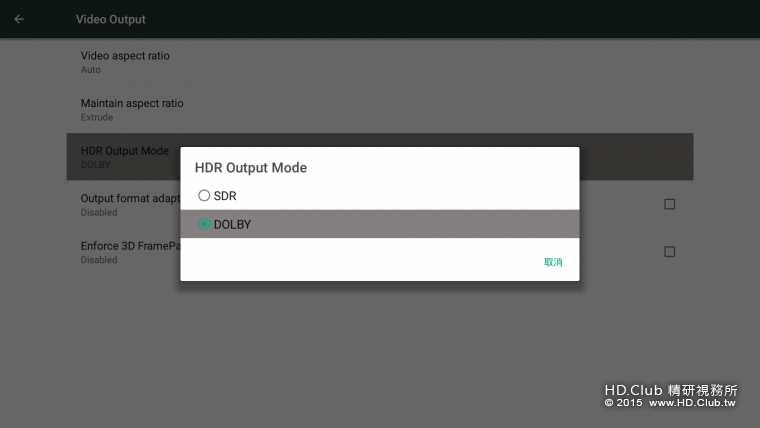

眼前一亮，出現Q10第四代引以爲傲的HDR選項！



檢測

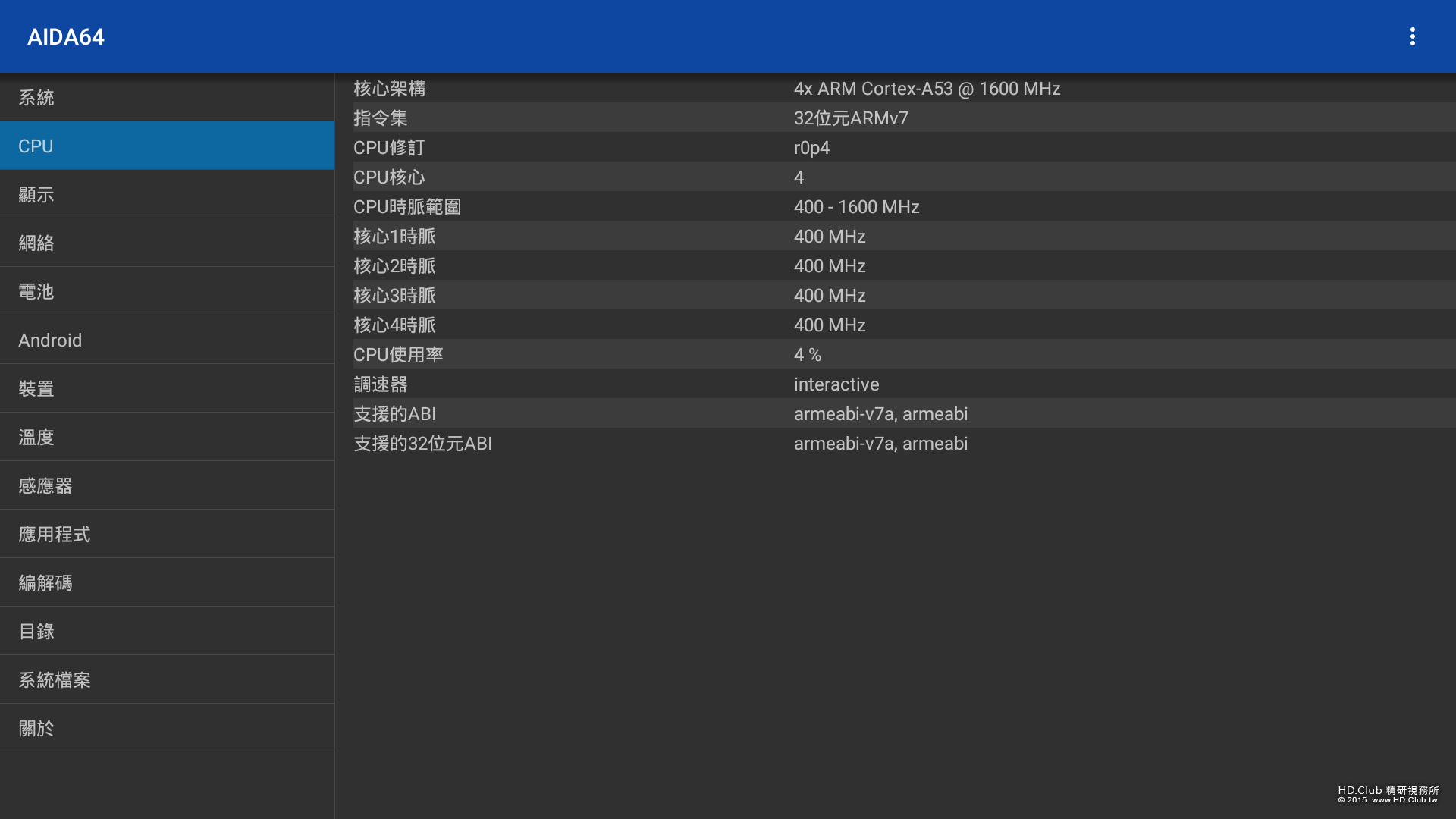

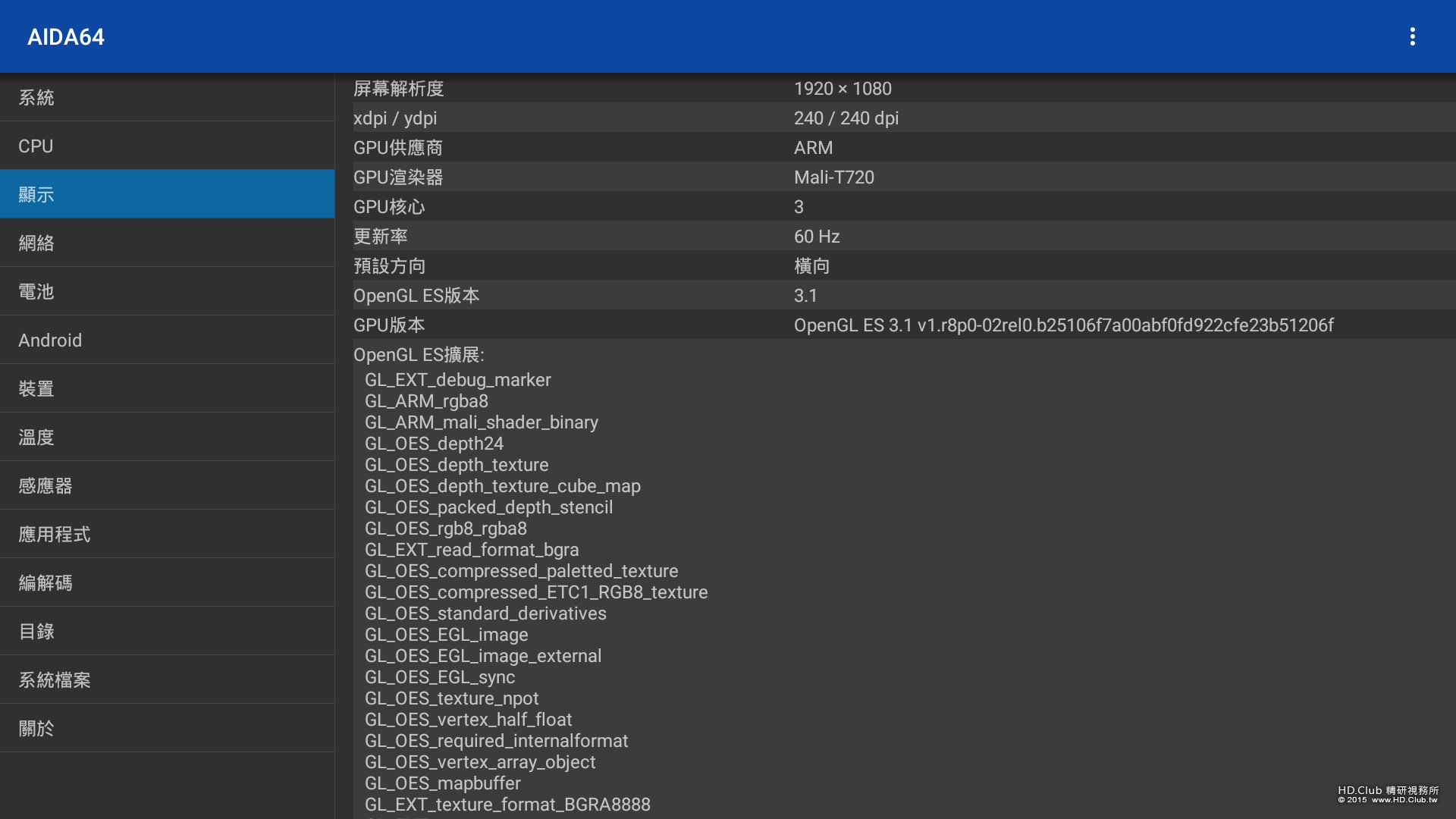

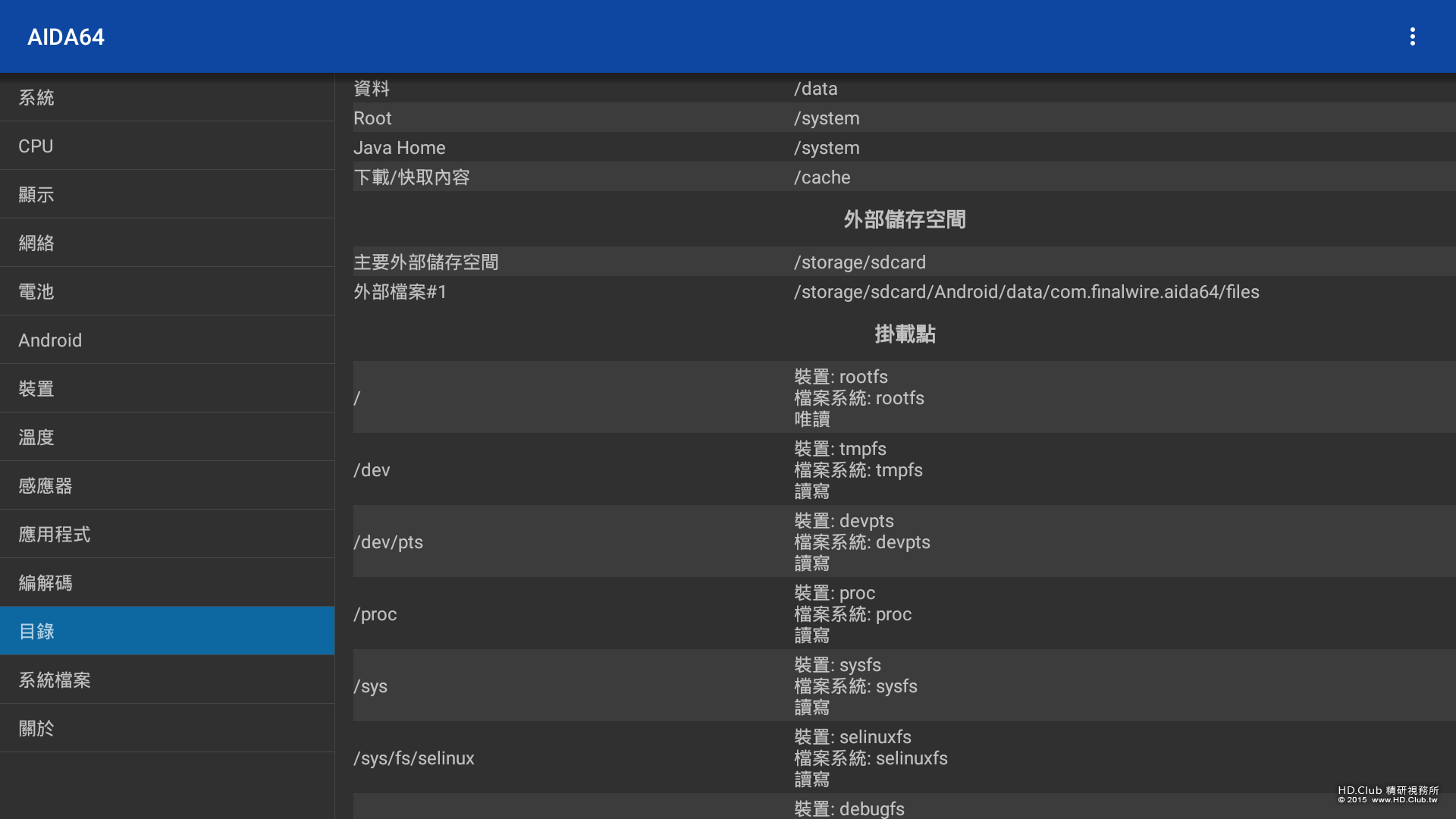

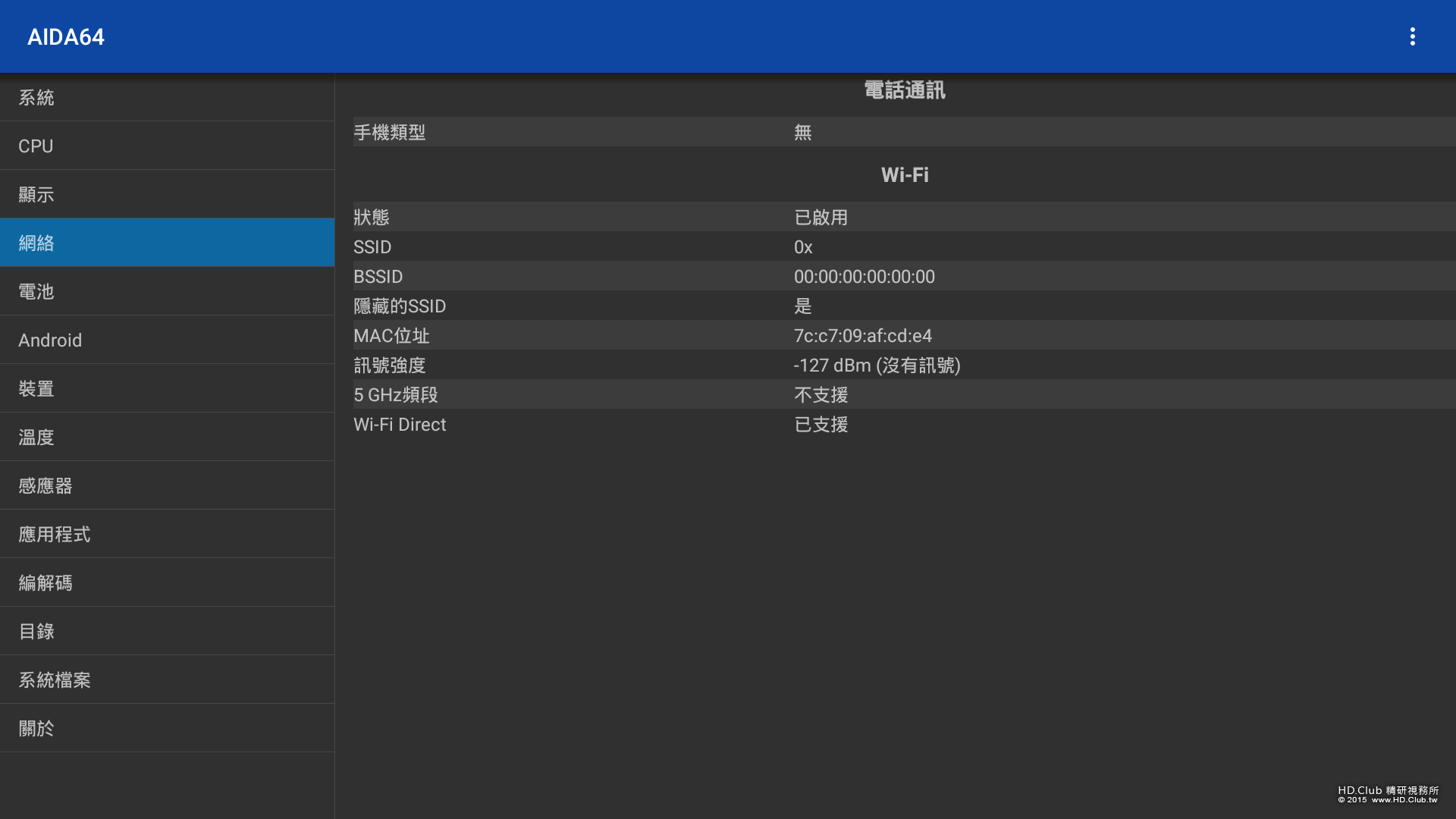

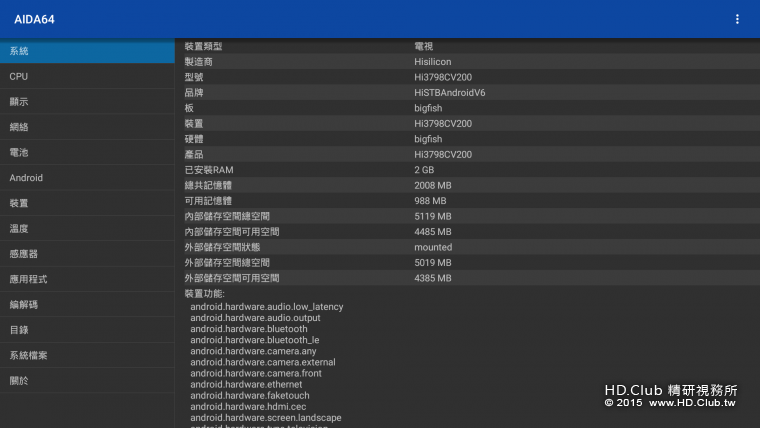

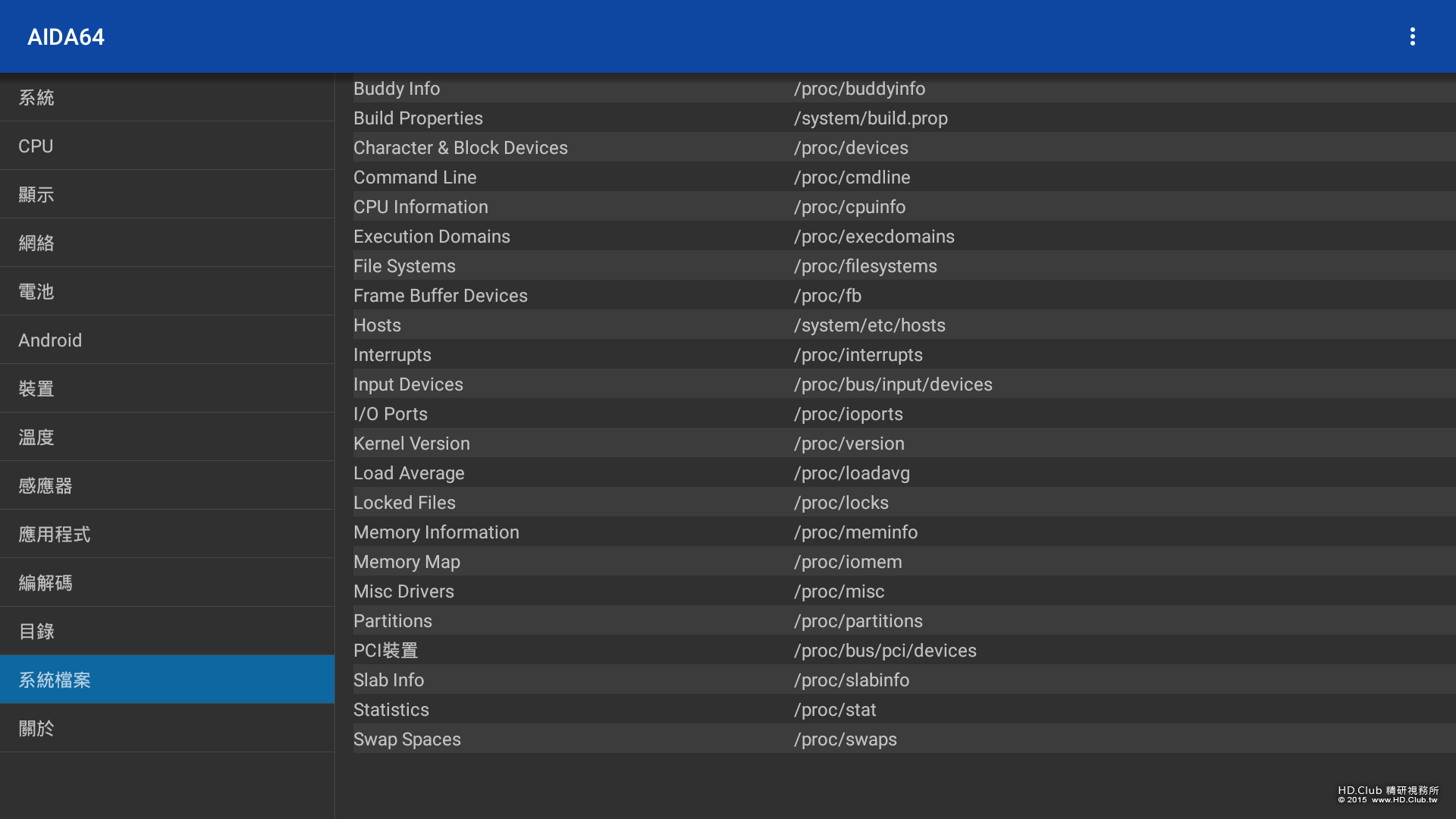

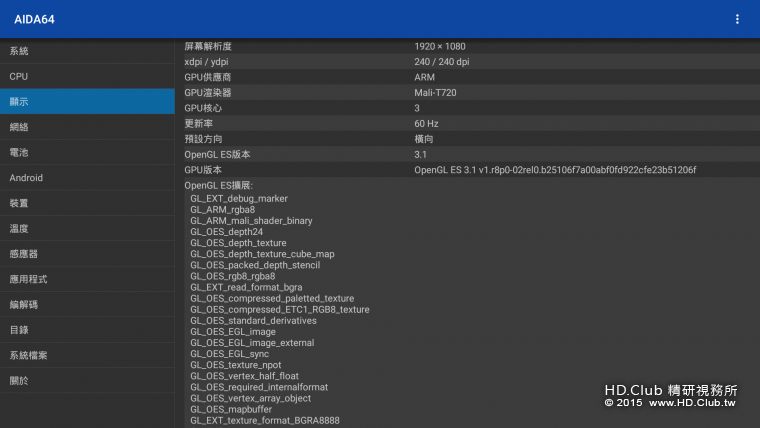

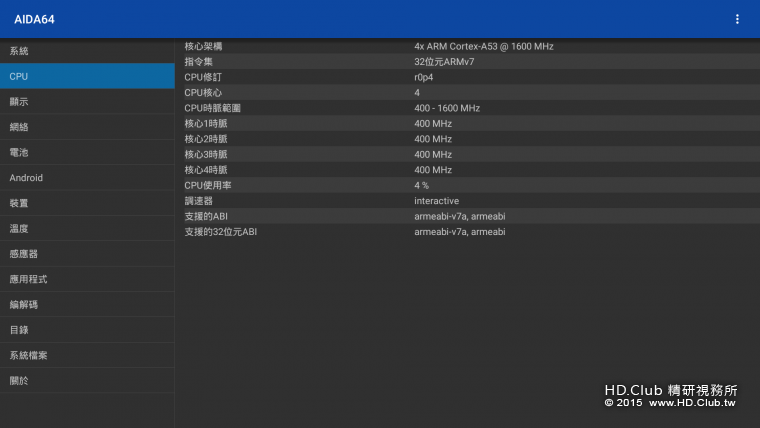

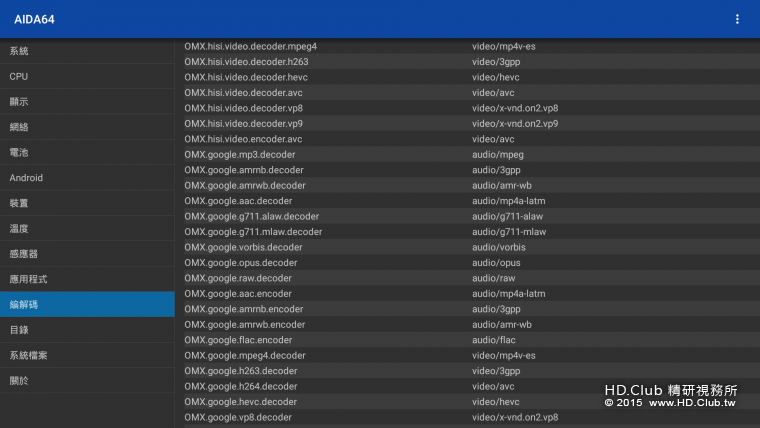

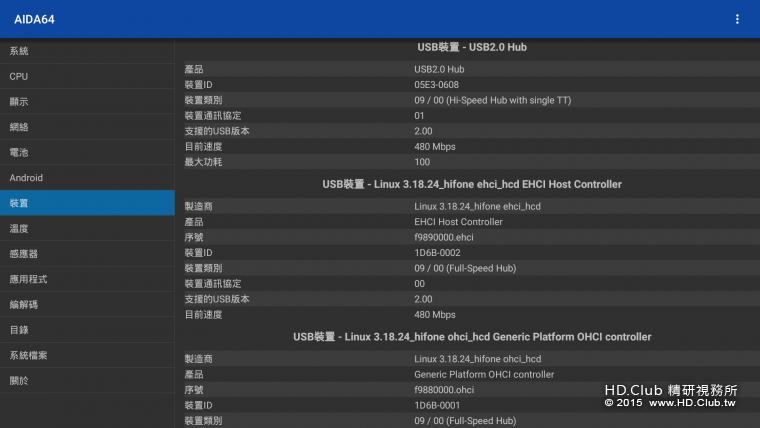

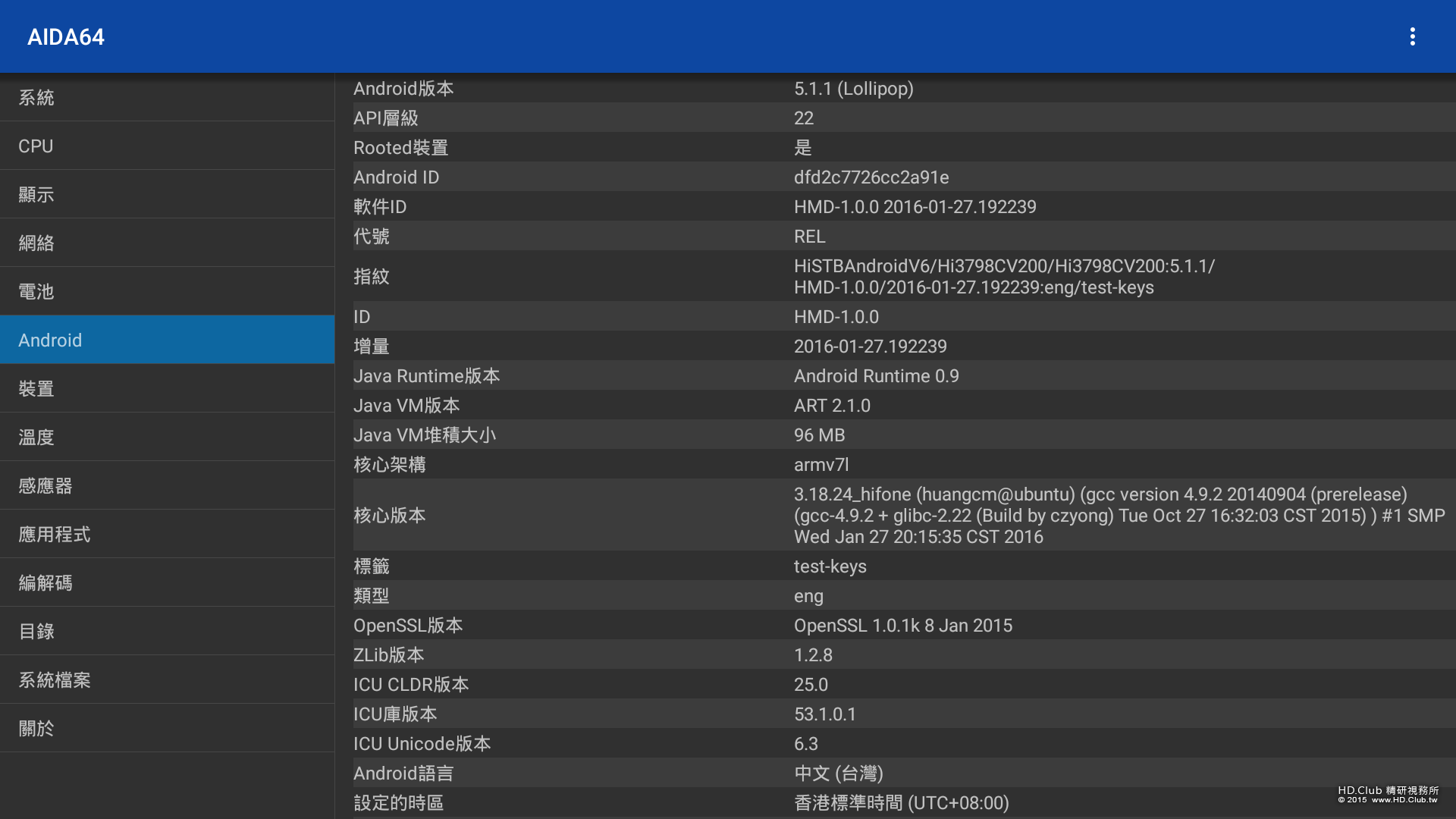

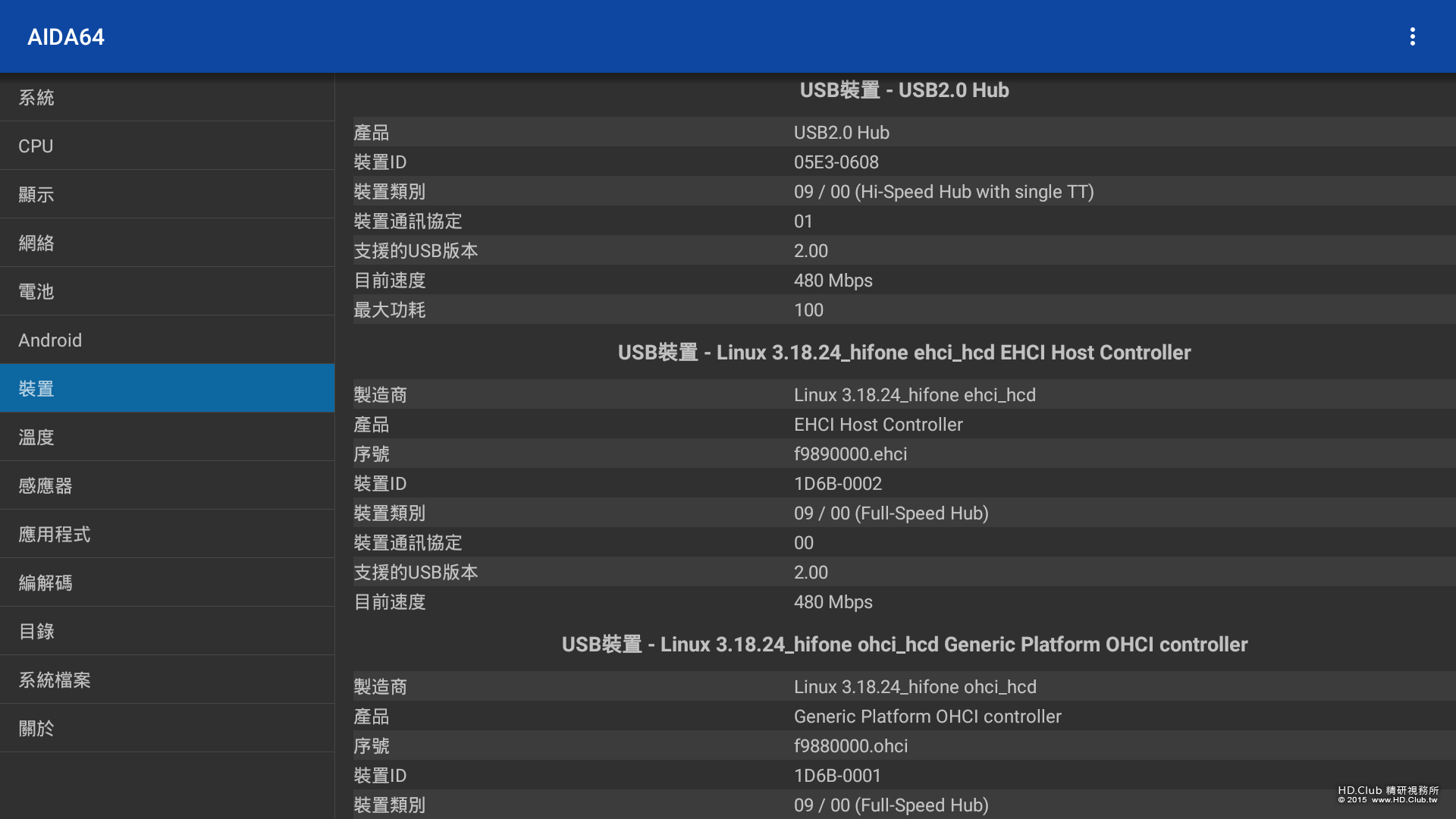

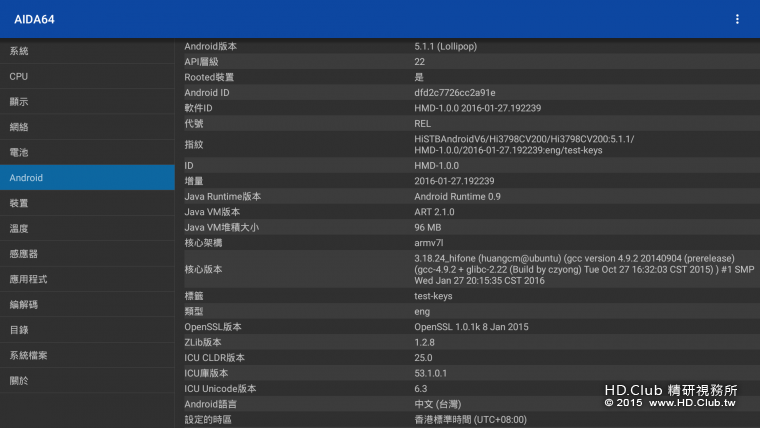

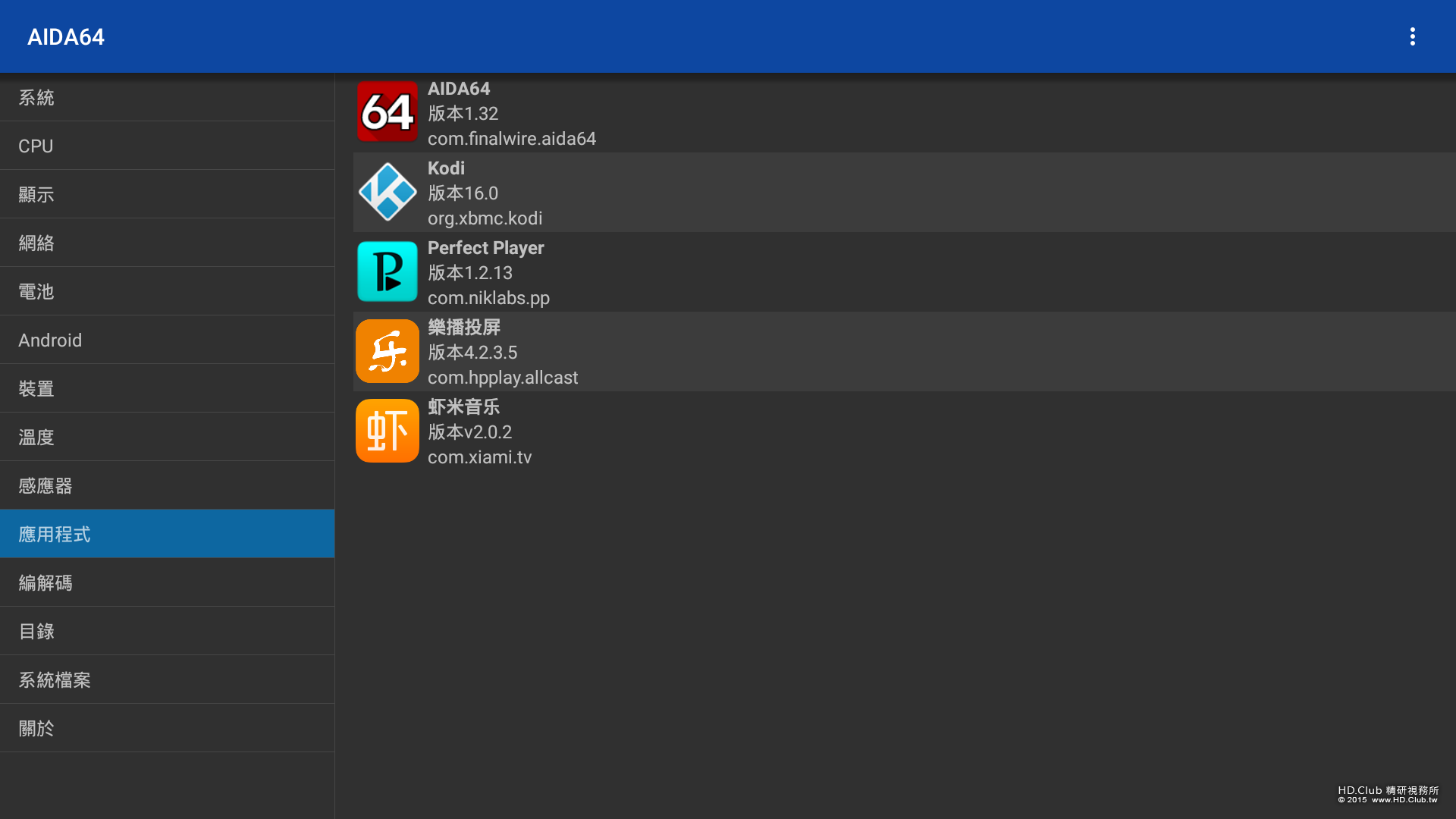

慣例，上檢測圖看透透：























畫質

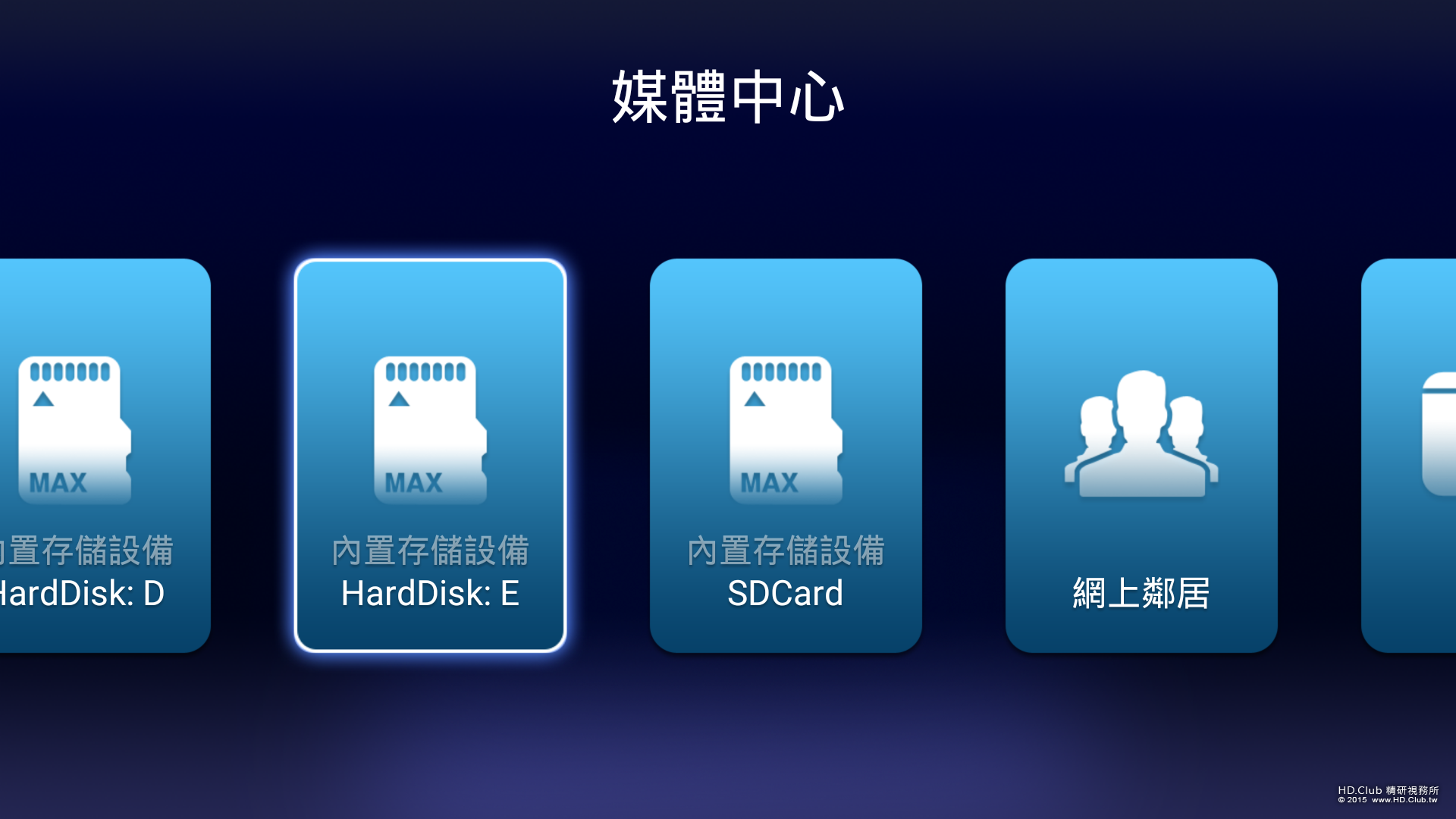

把硬碟放入機器裏

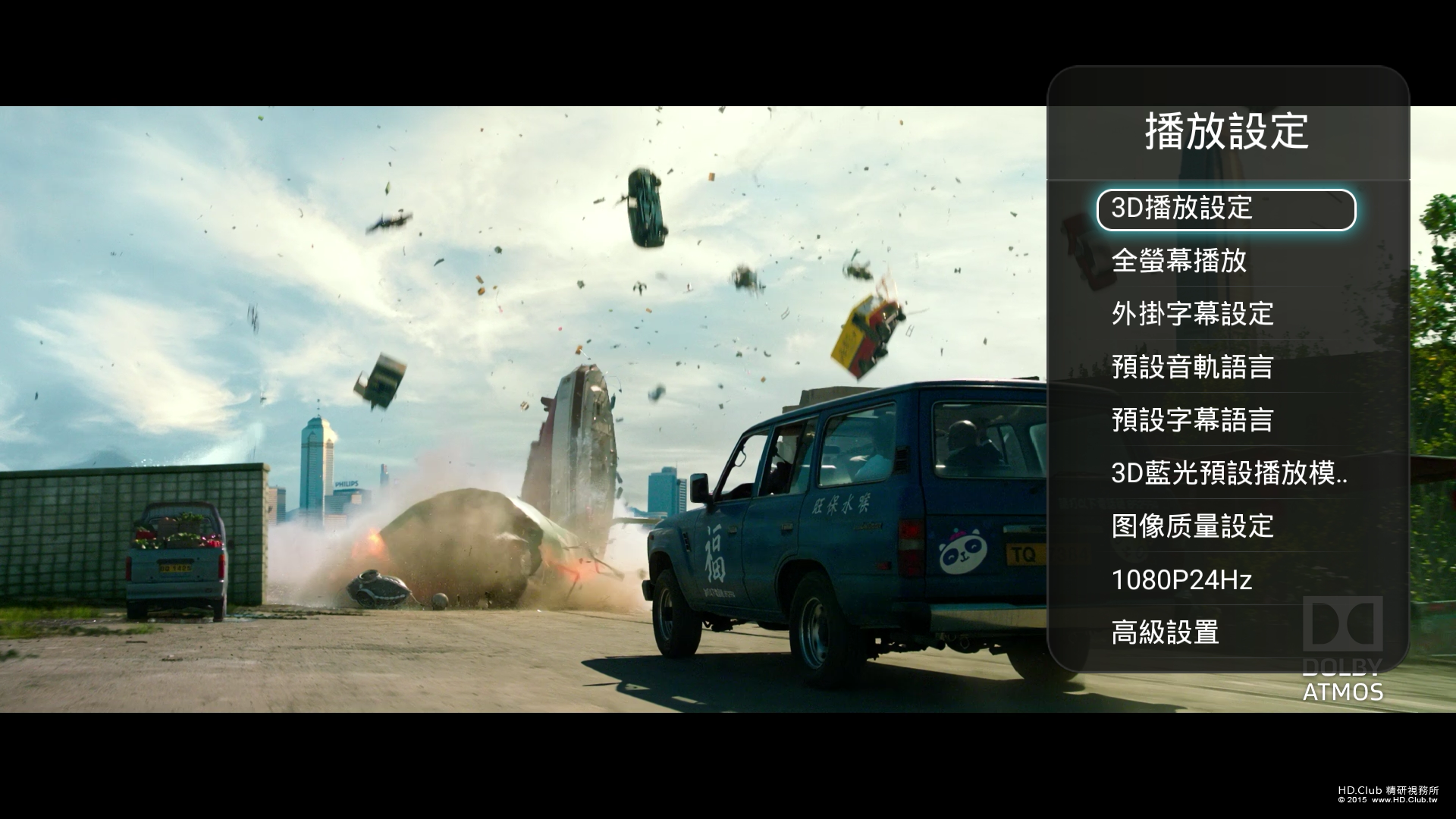

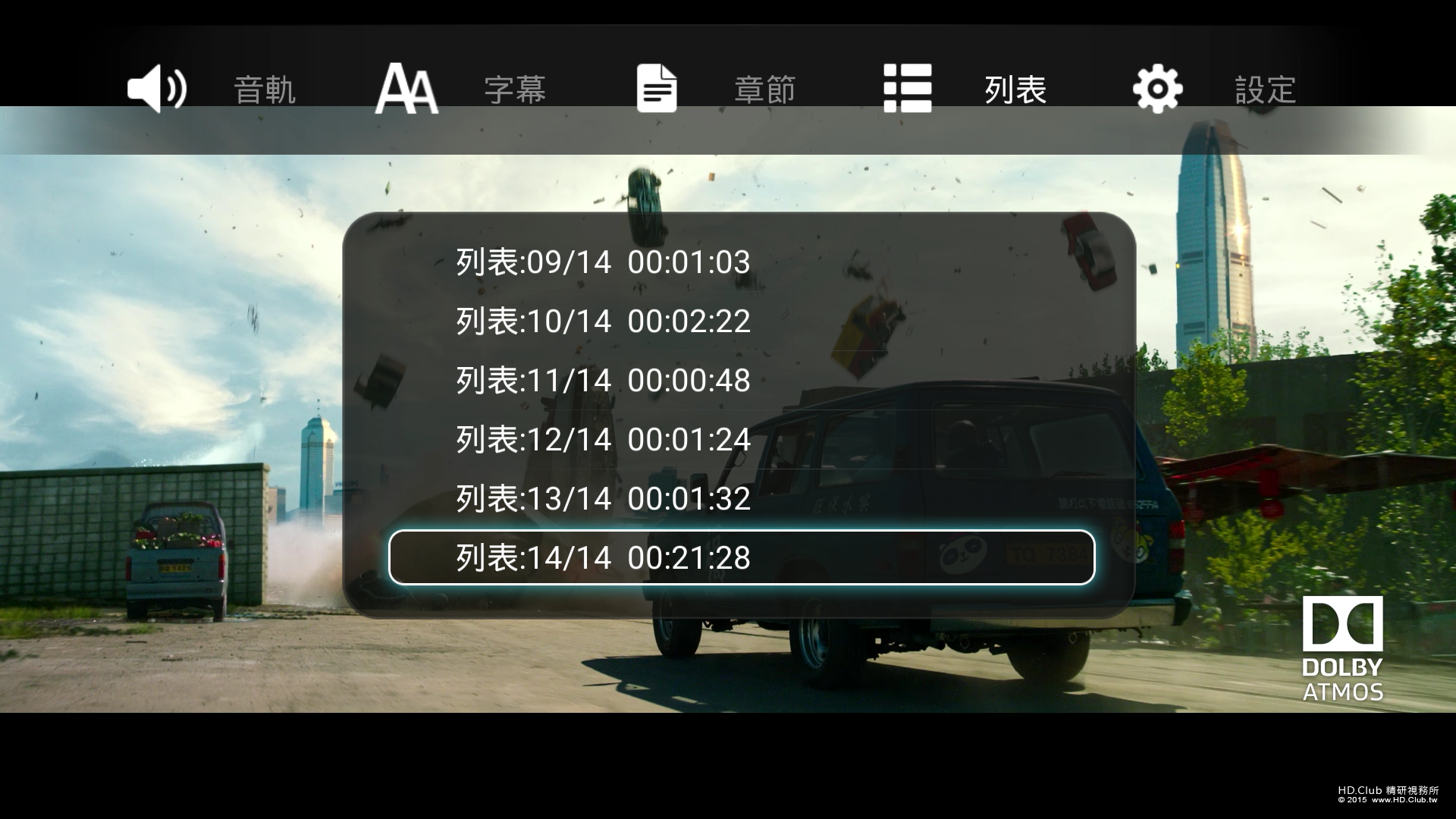

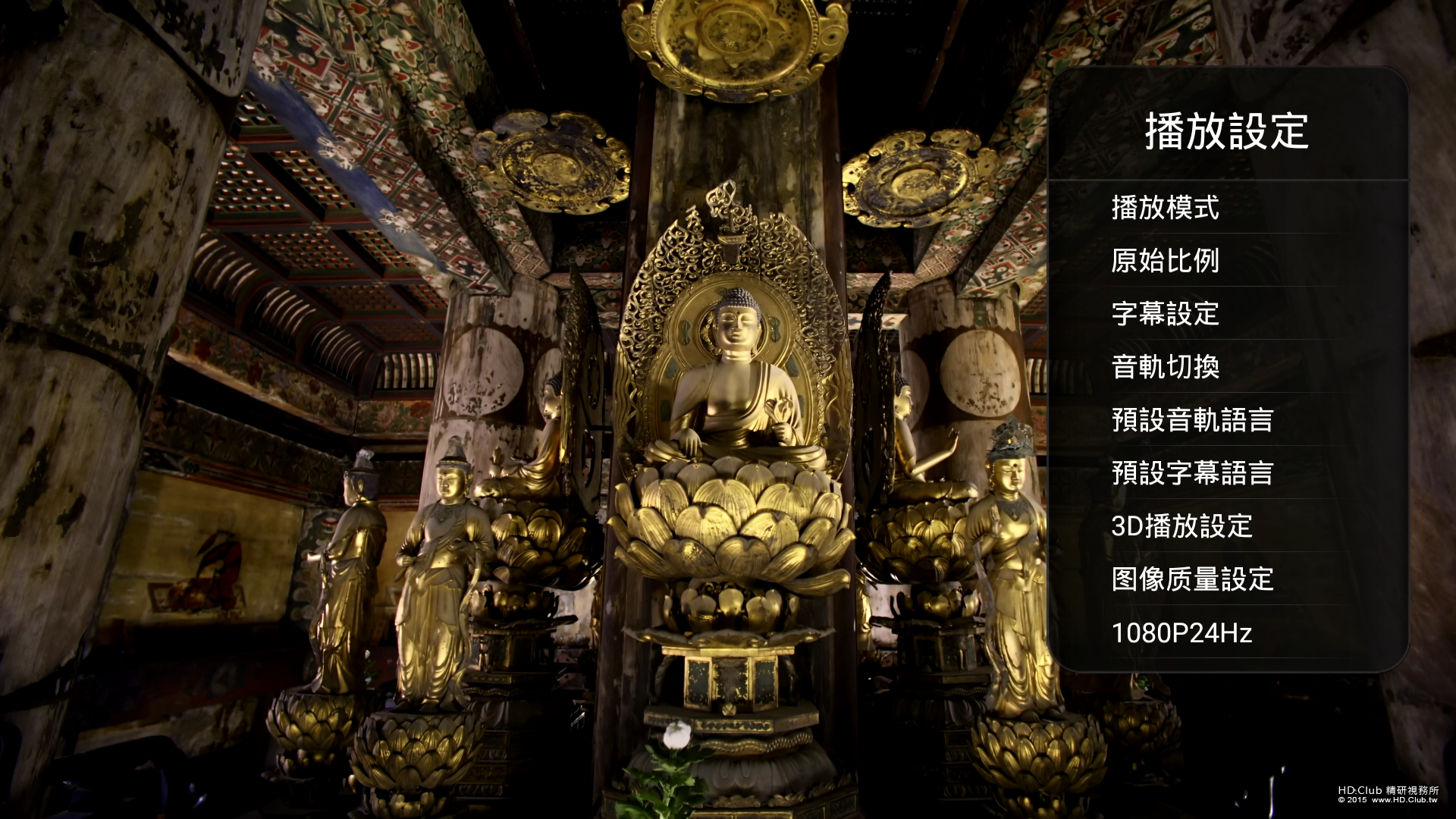

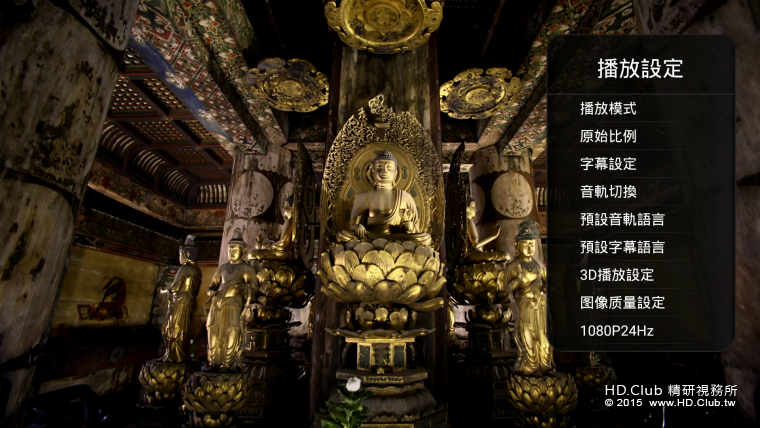

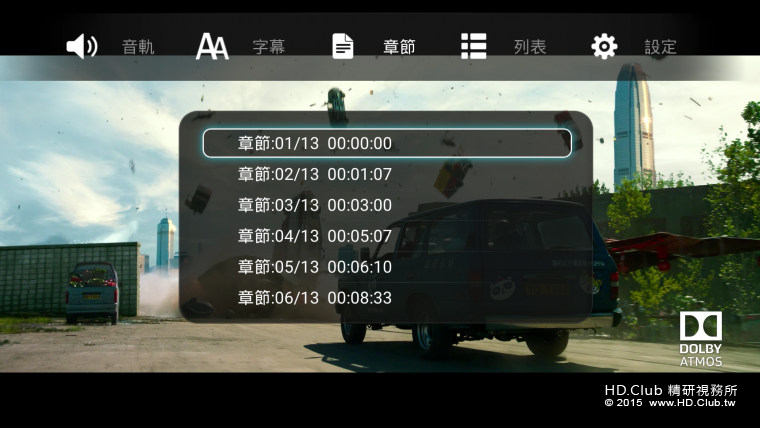

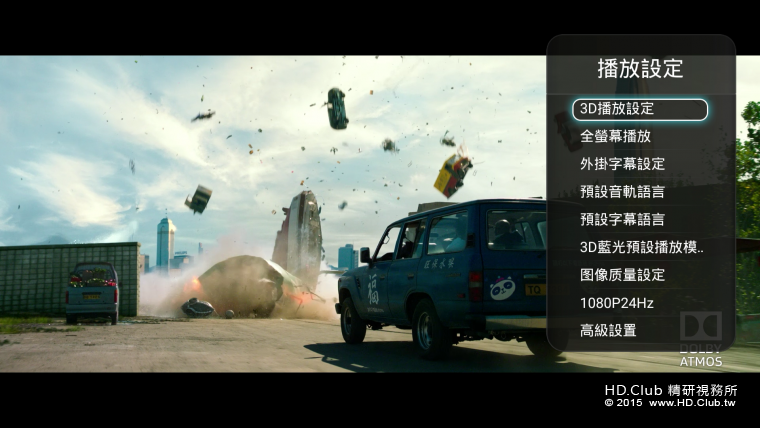

呼出播放設定菜單
照例,關閉畫質增強引擎。

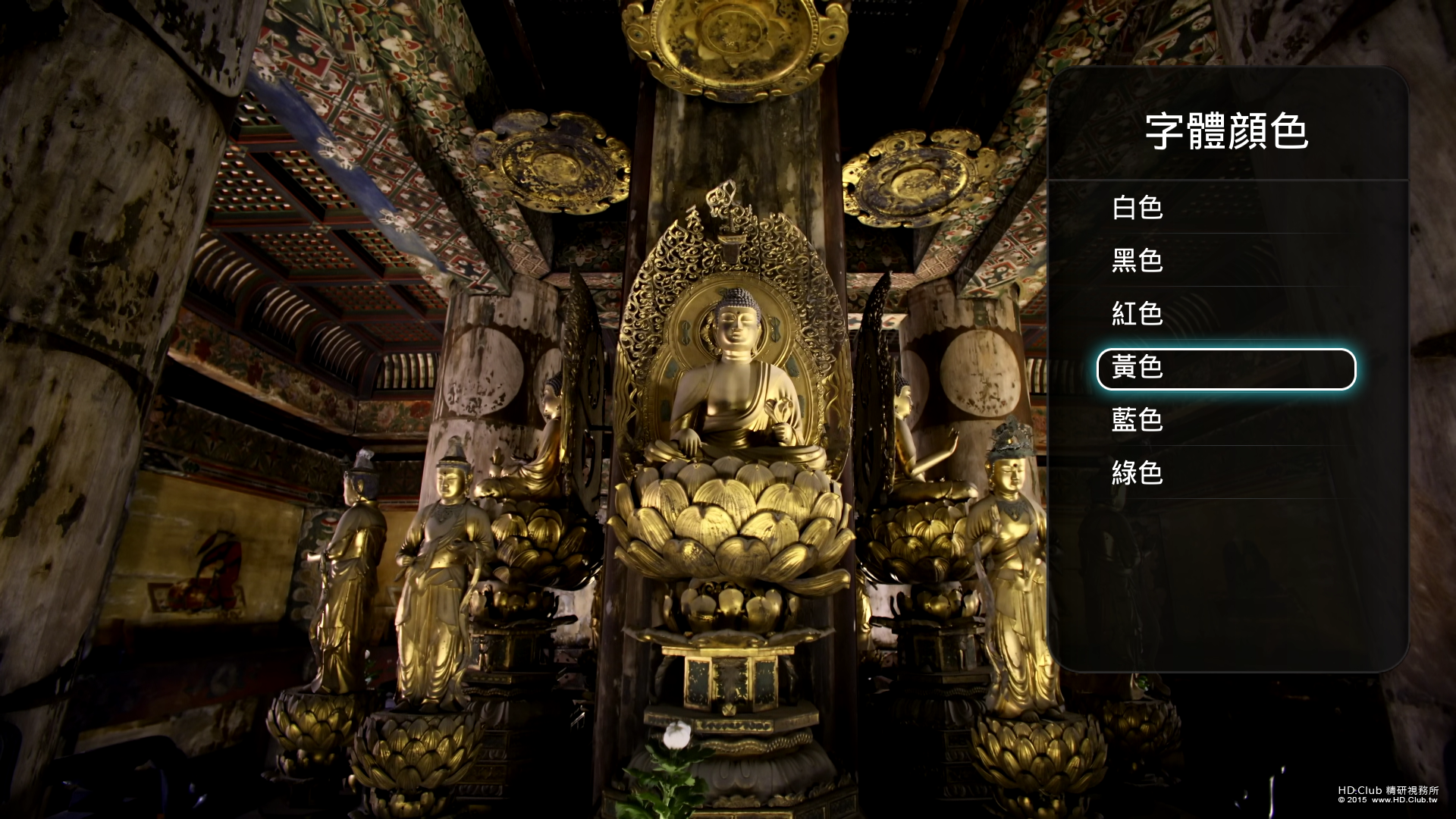

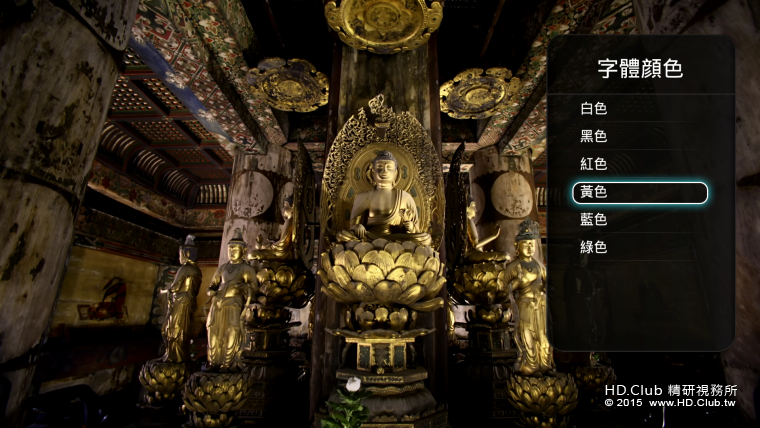

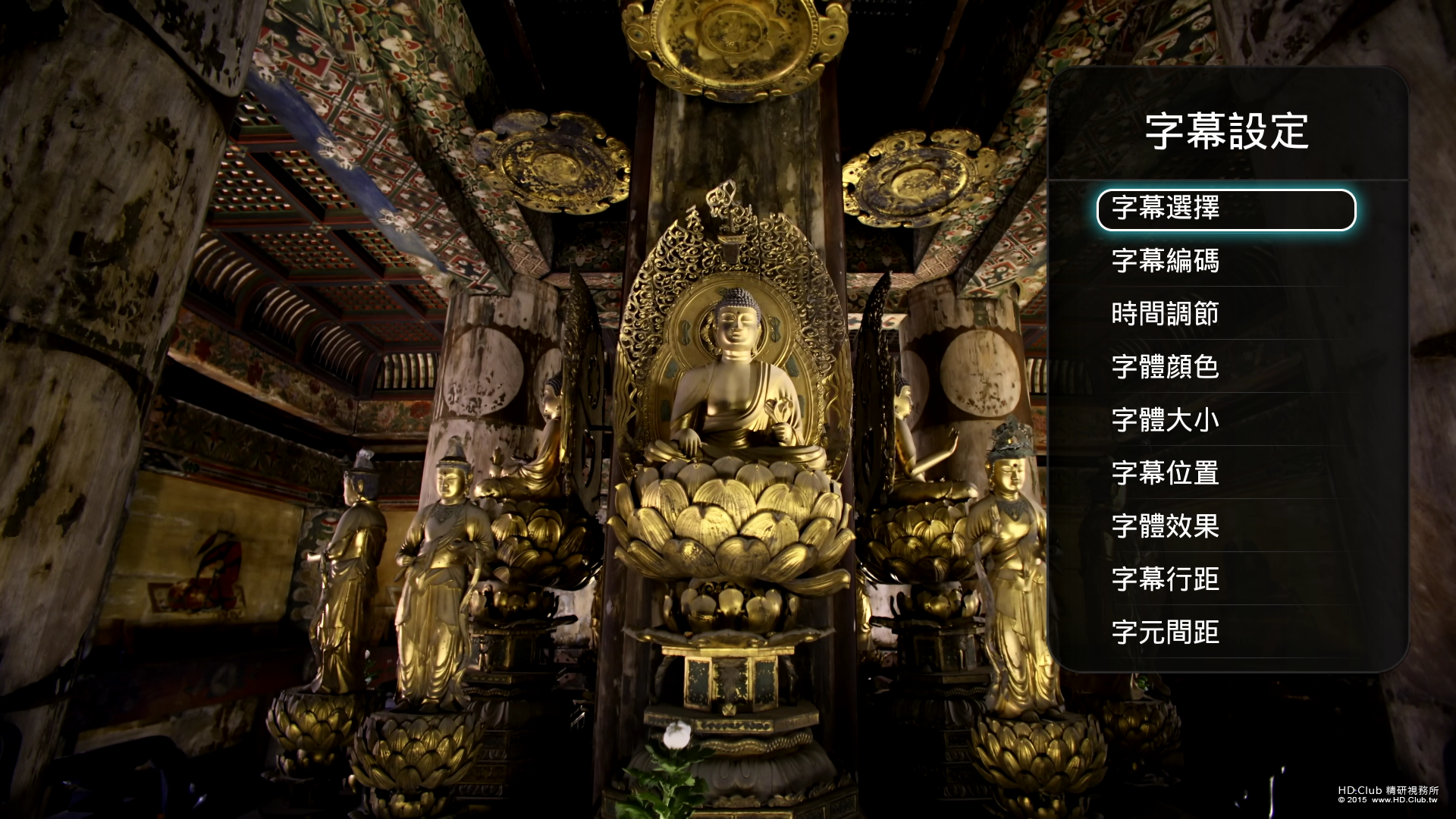

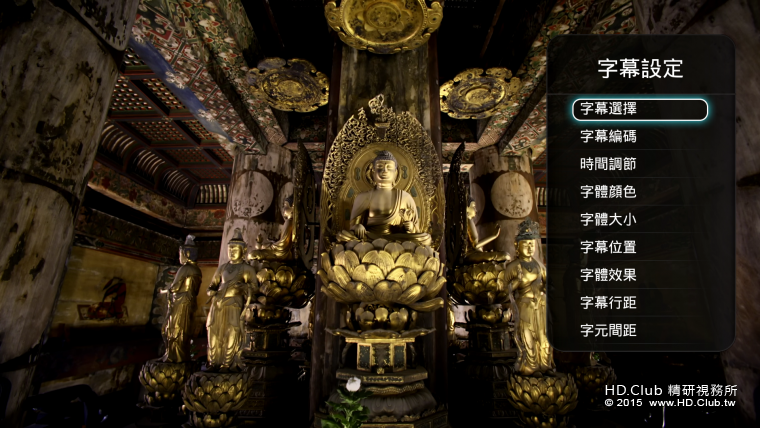

字幕設定















雖然小弟的電視不支持BT.2020色域，更不支持HDR。
但是仍然想看看8BIT VS 10BIT;SDR VS HDR;?? VS ??...的區別。
（由於電視所限，10Bit輸出是切換至1080P模式）

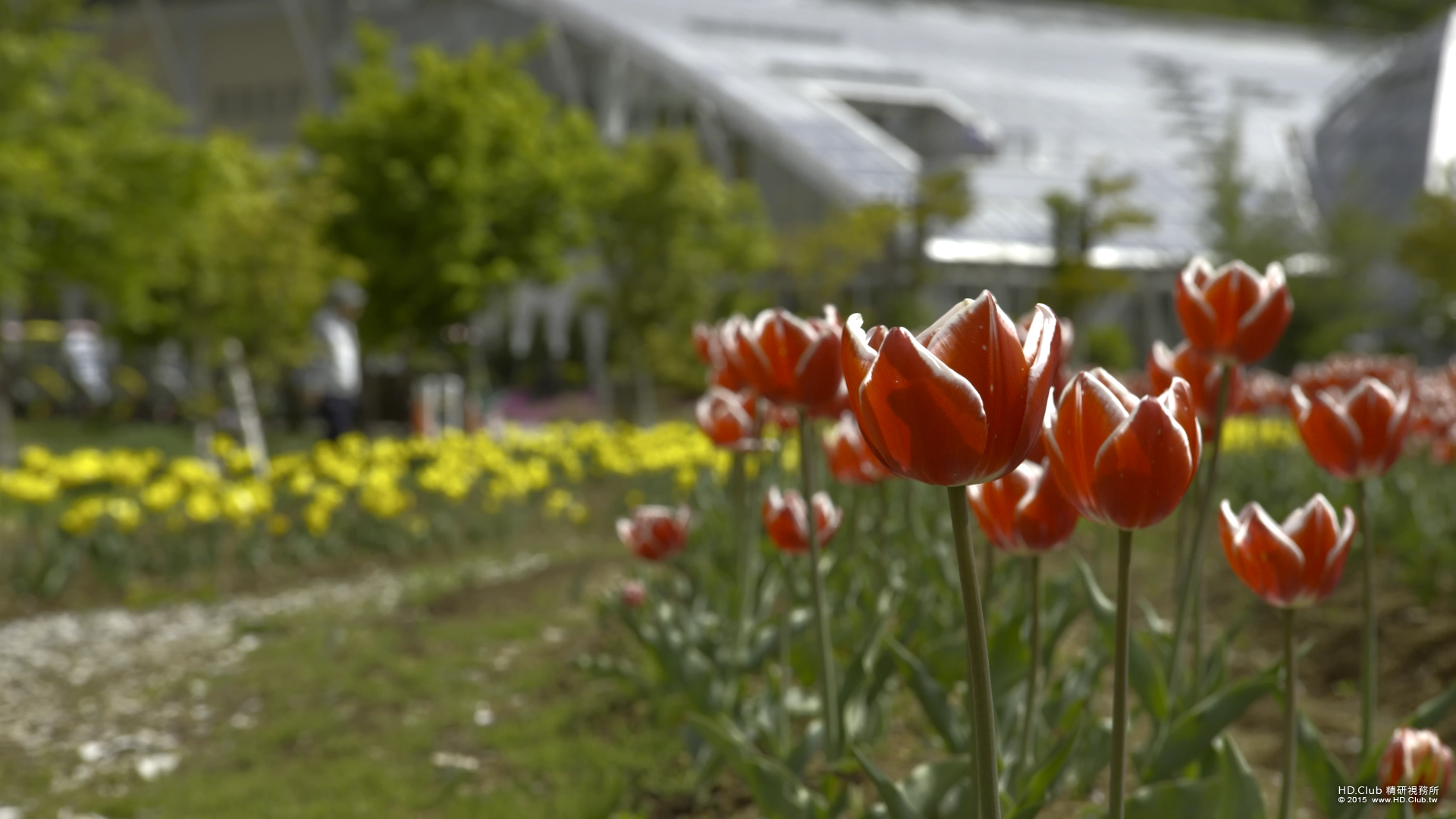

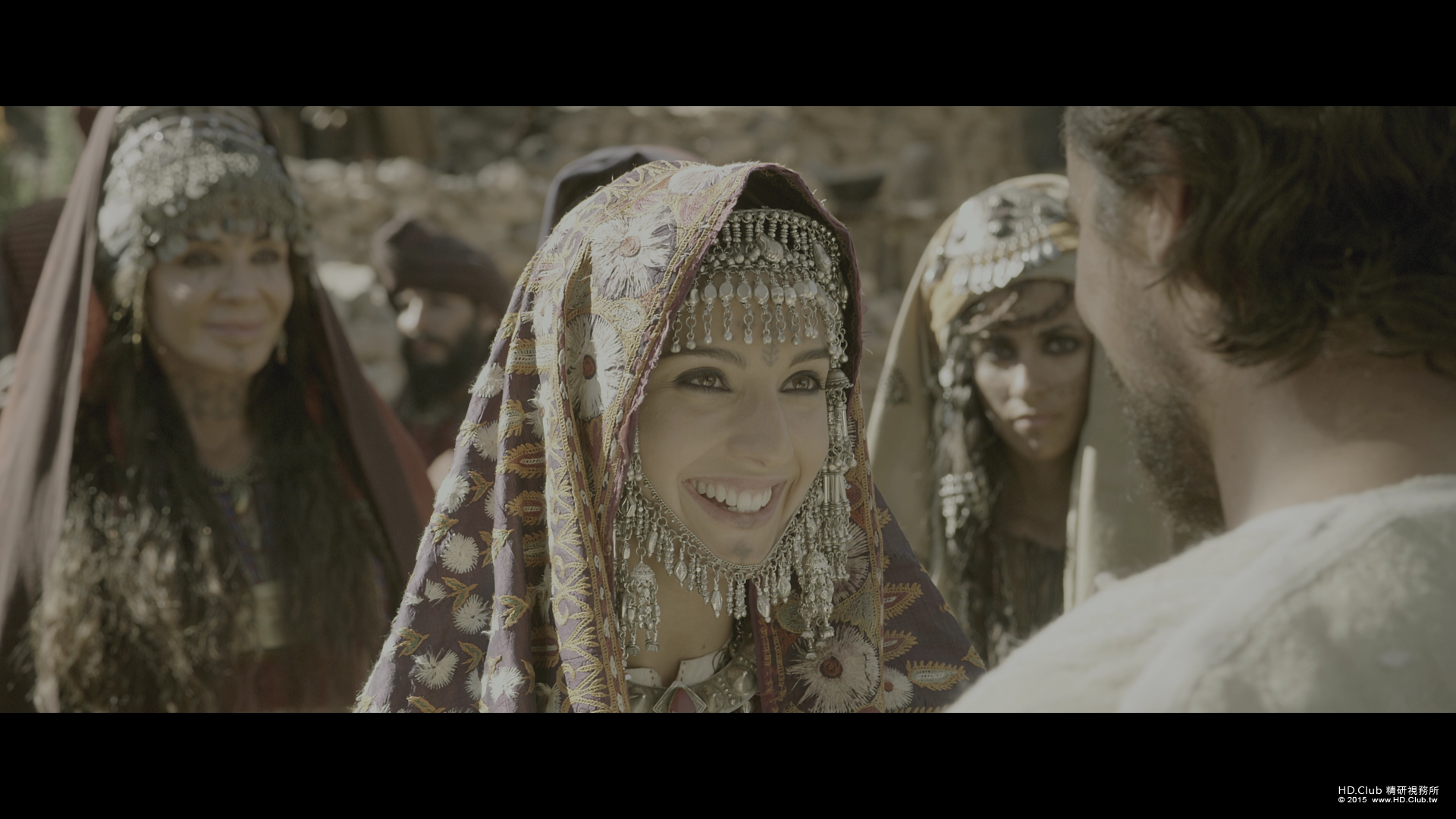

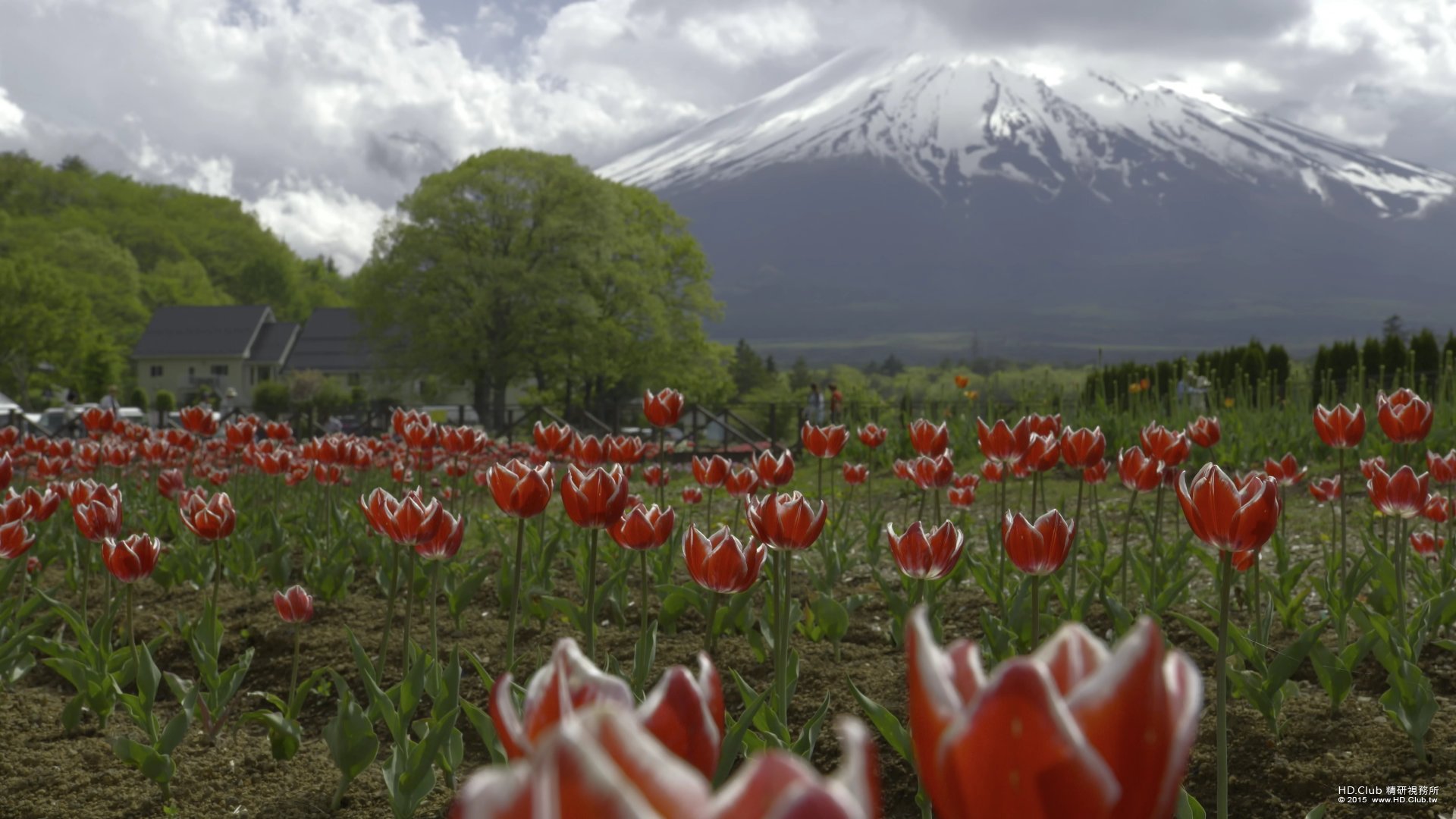

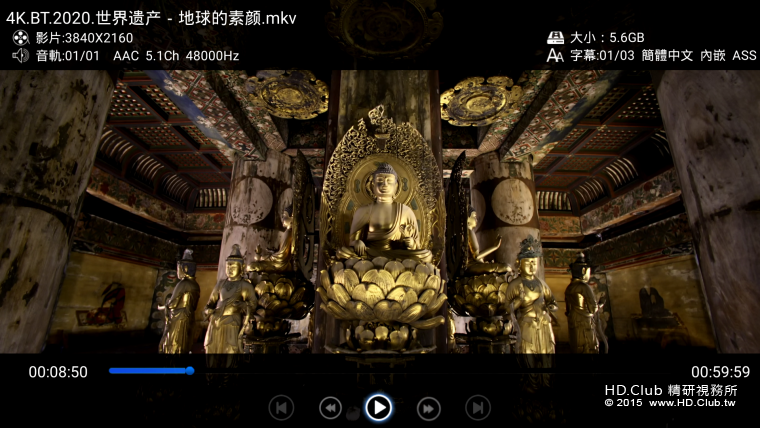

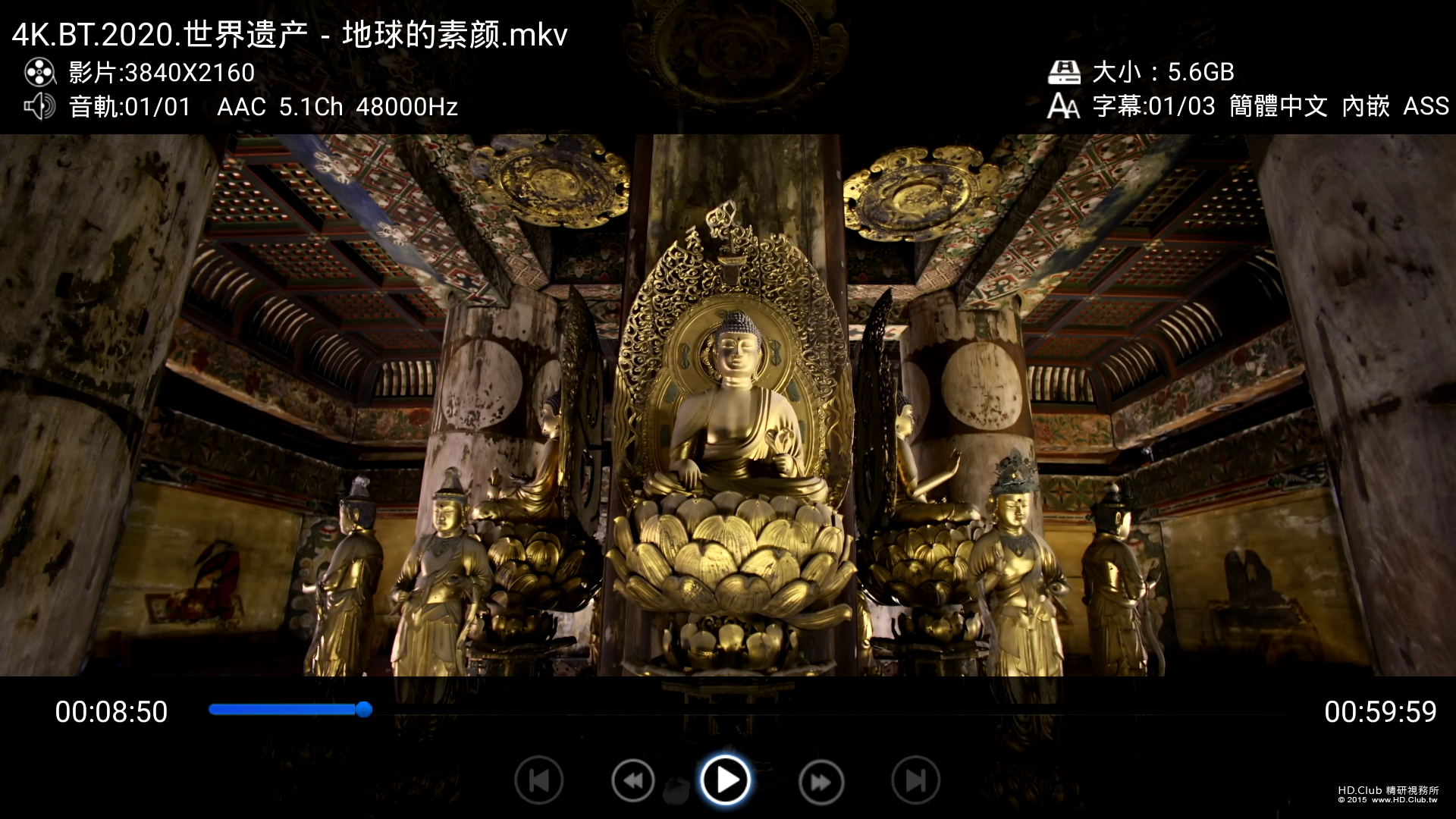

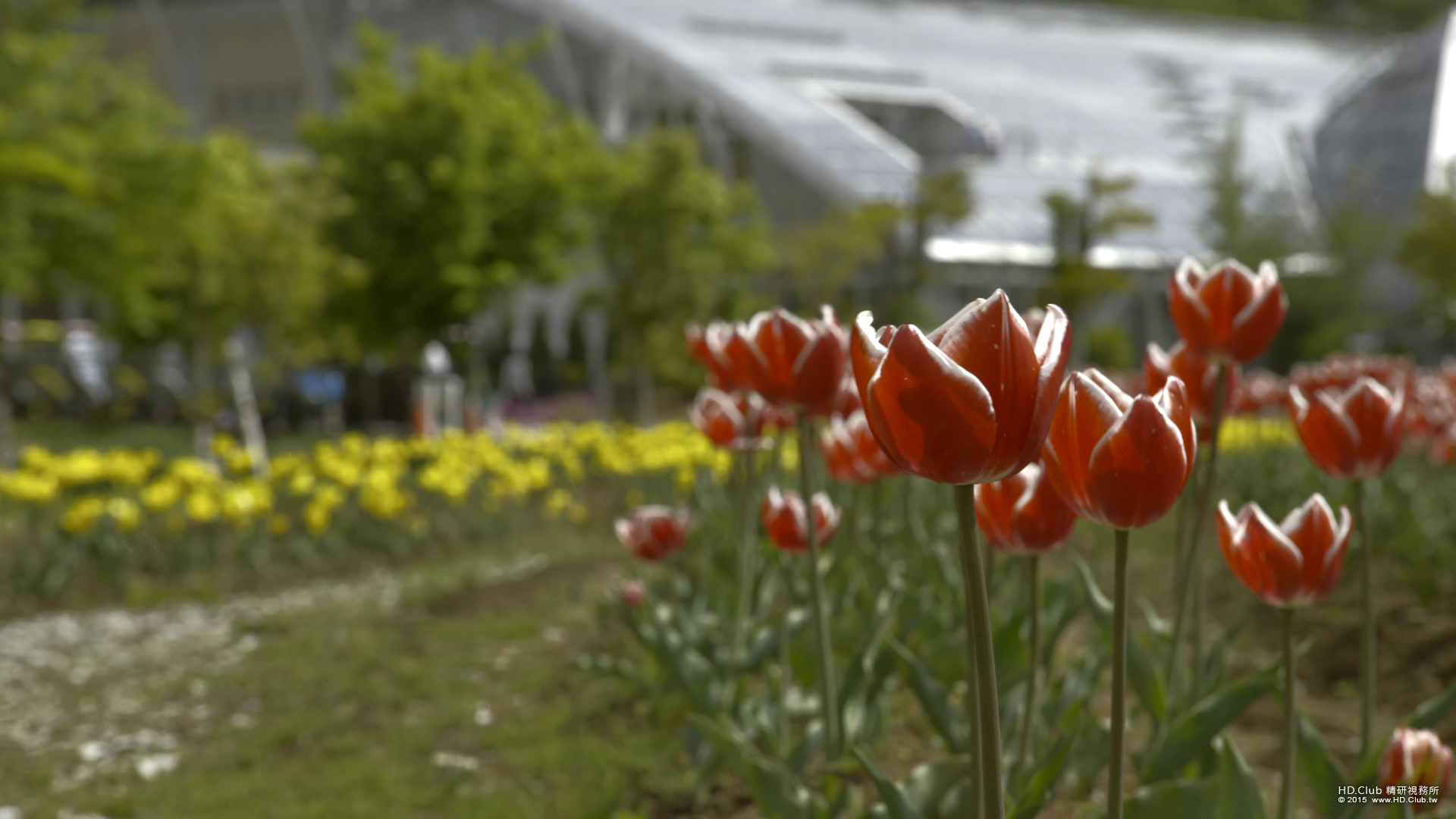

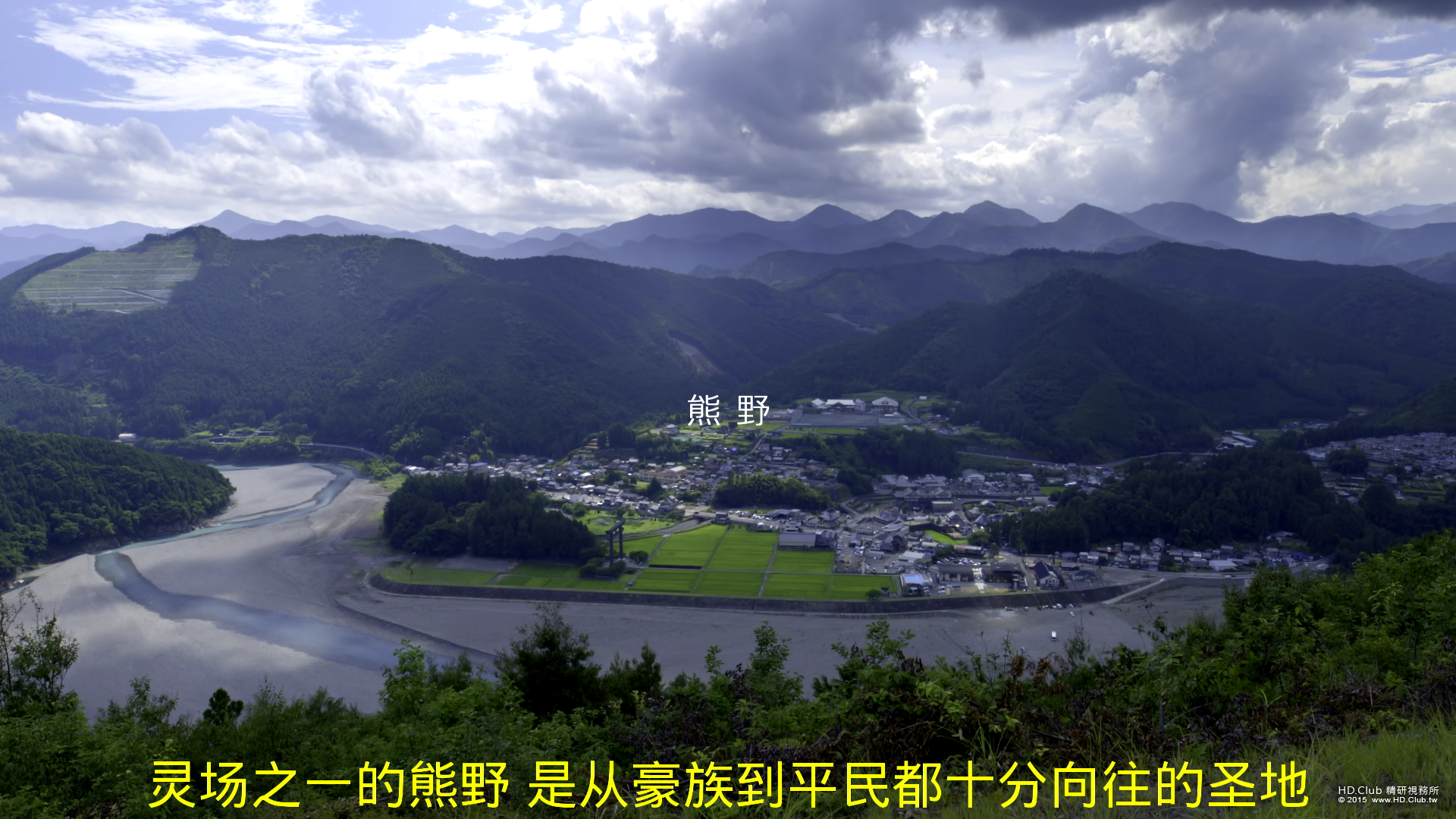

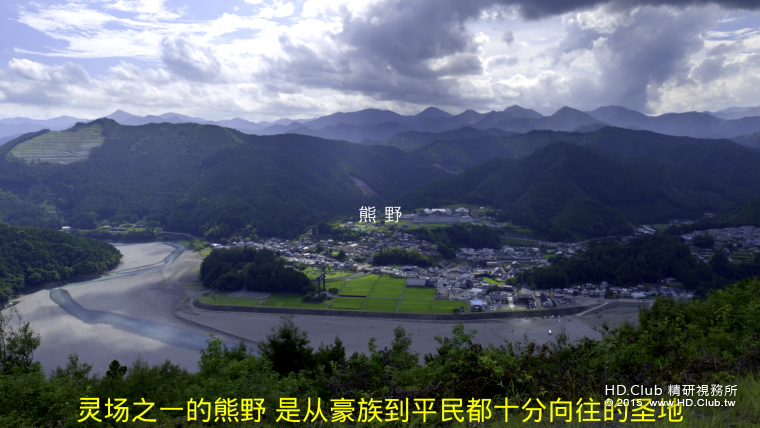

BT.2020視頻測試
RGB444 8BIT SDR

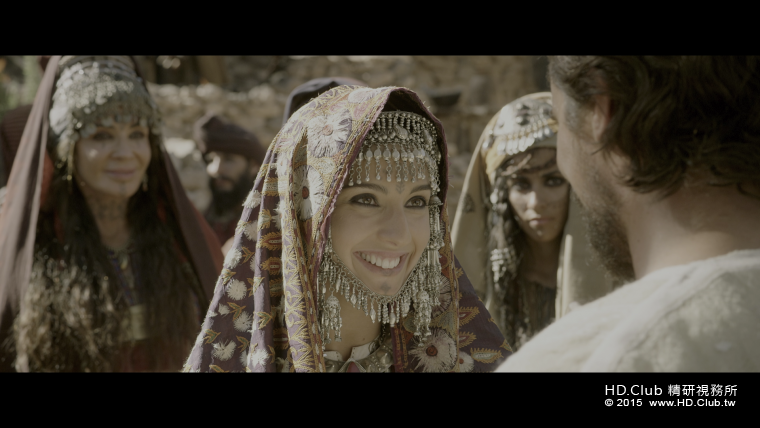

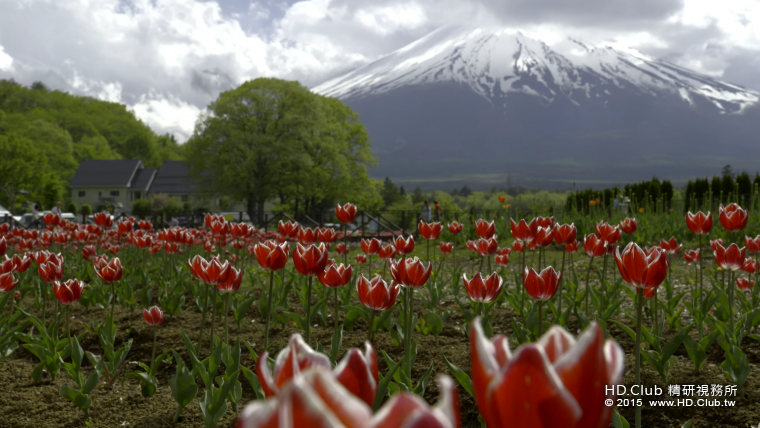

RGB444 10BIT SDR


打開HDR模式，默認爲YCbCr444 8BIT輸出。

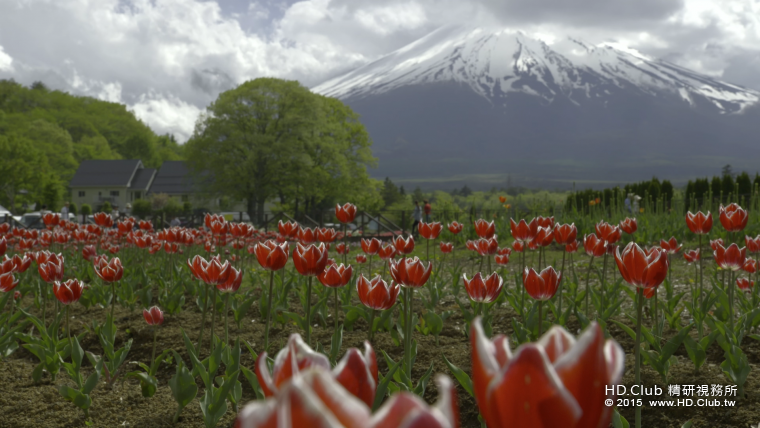

YCbCr444 8BIT HDR


換10BIT輸出YCbCr444 10BIT HDR

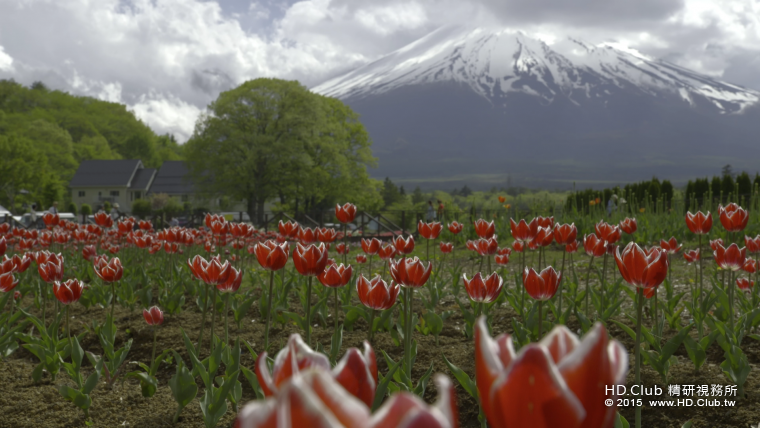

YCbCr444 10BIT SDR


RGB444 8BIT SDR


手動切換到RGB444 8BIT HDR模式輸出


電腦BT.2020轉BT.709

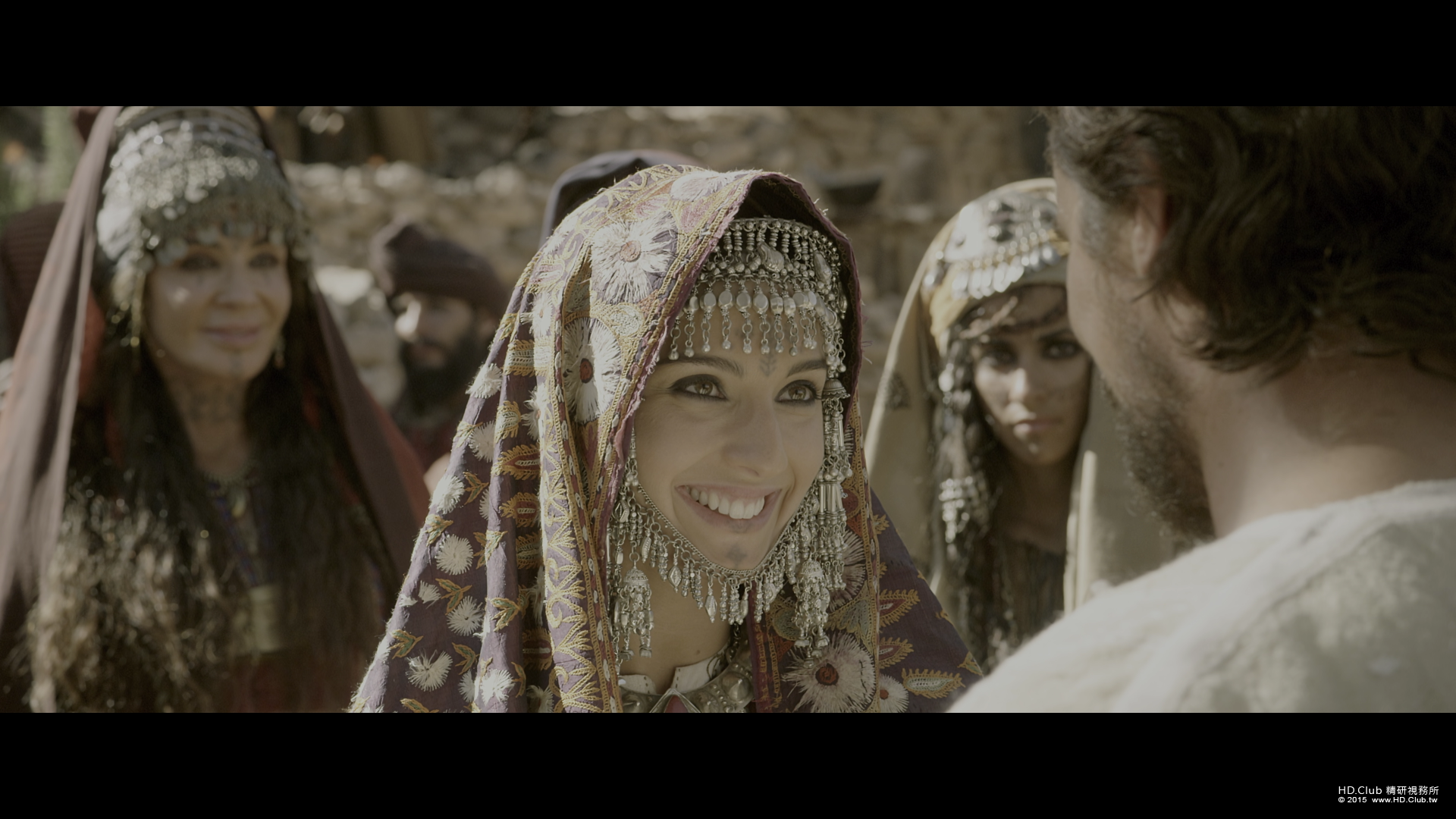

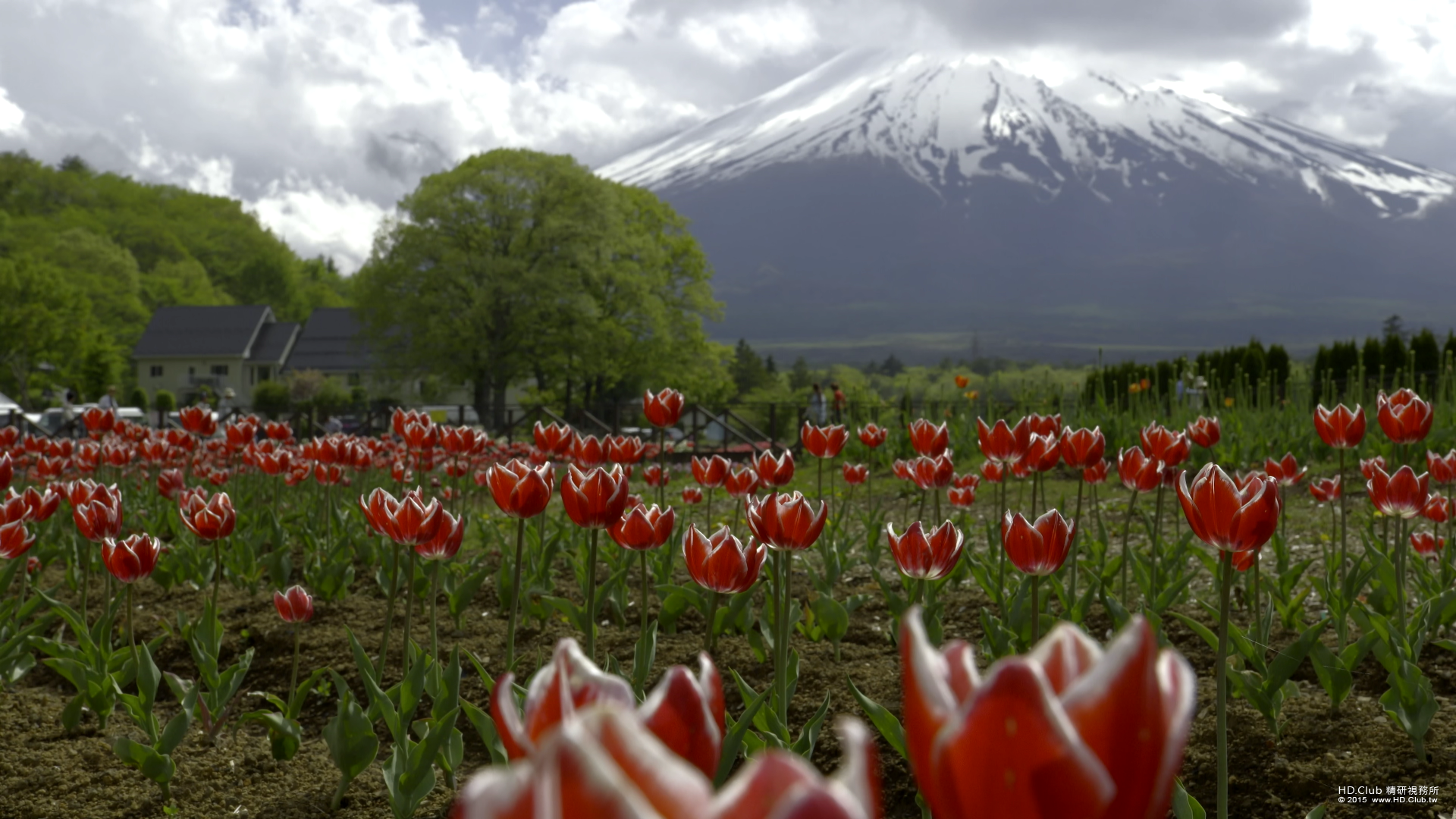

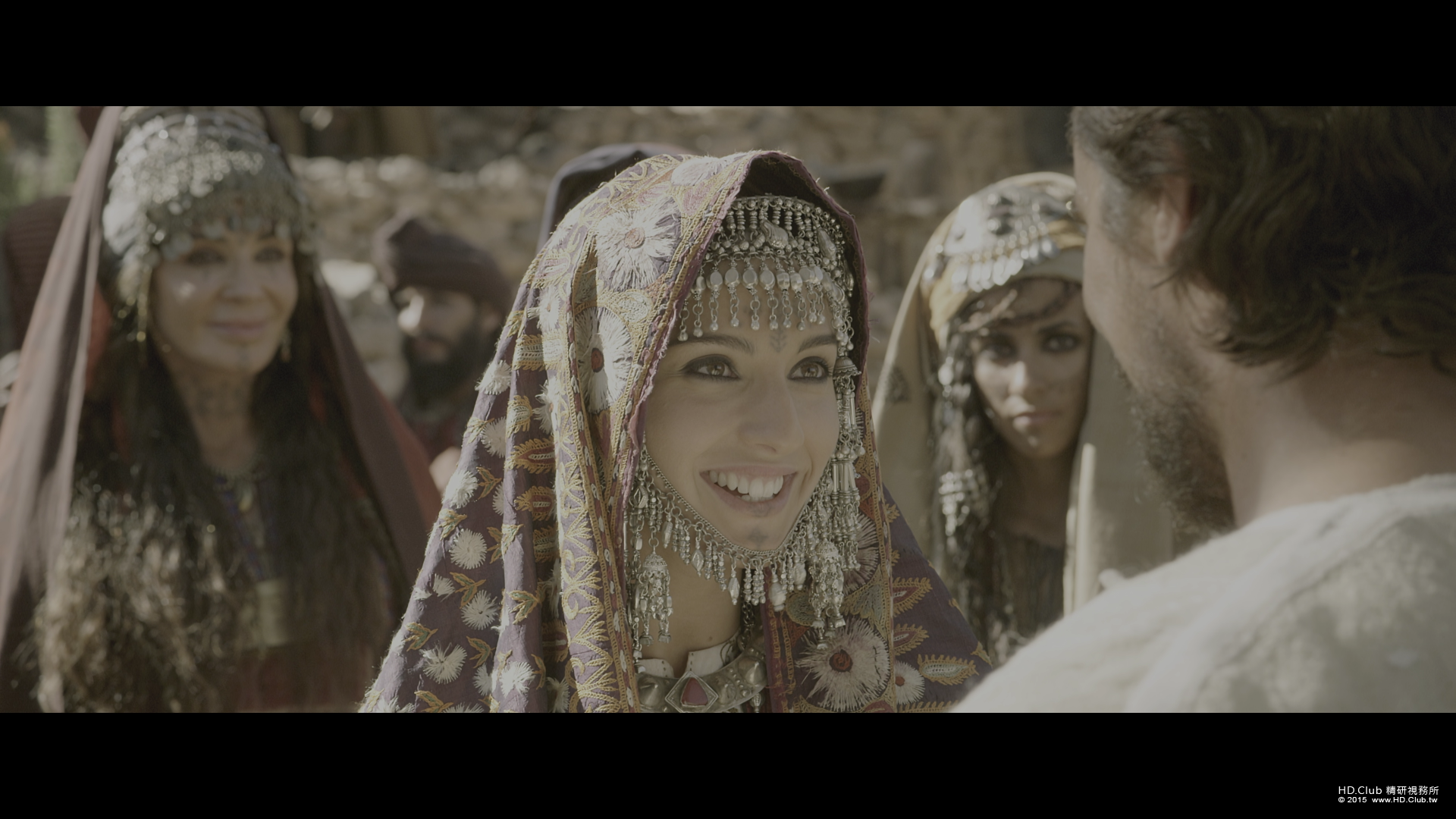

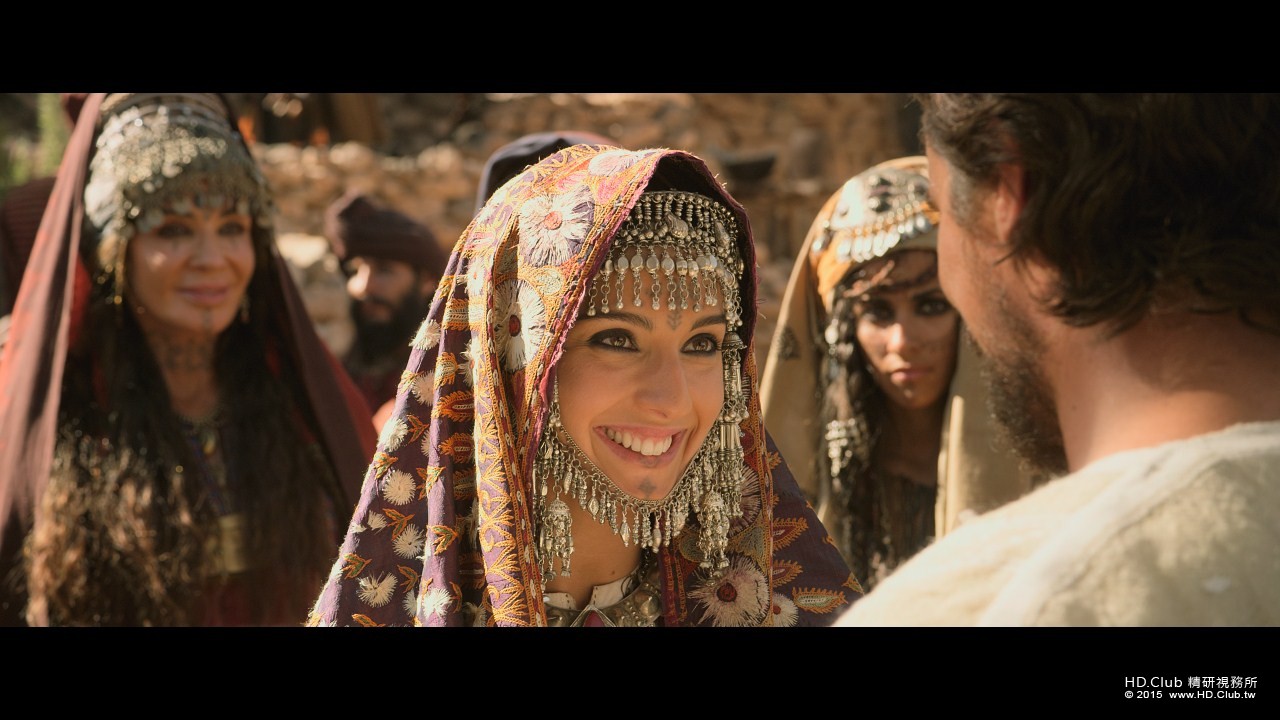

HDR視頻測試
RGB444 10BIT SDR

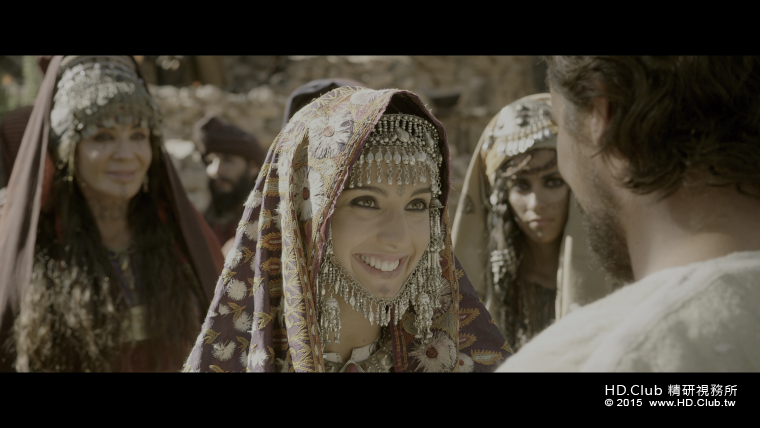

RGB444 10BIT HDR

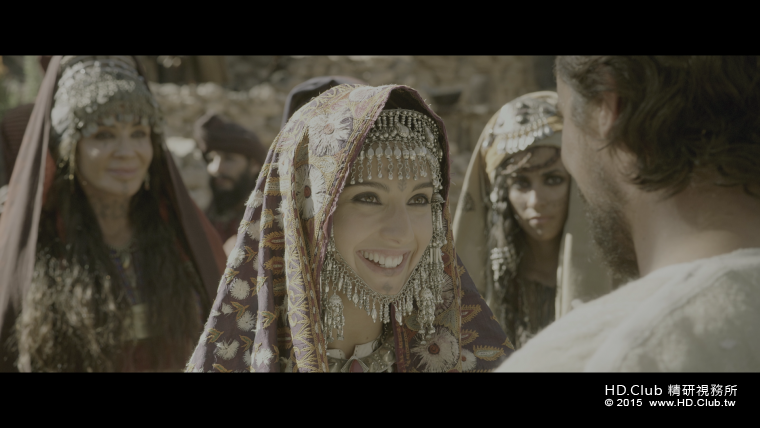

YCbCr444 8BIT HDR

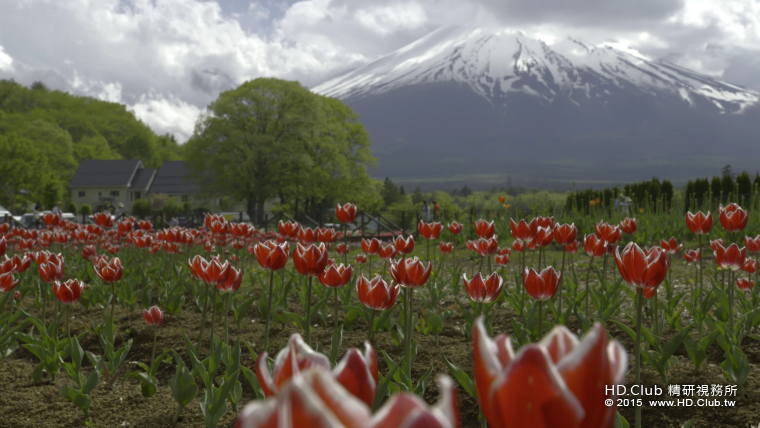

YCbCr444 10BIT HDR


電腦BT.2020轉BT.709


電腦HDR轉SDR

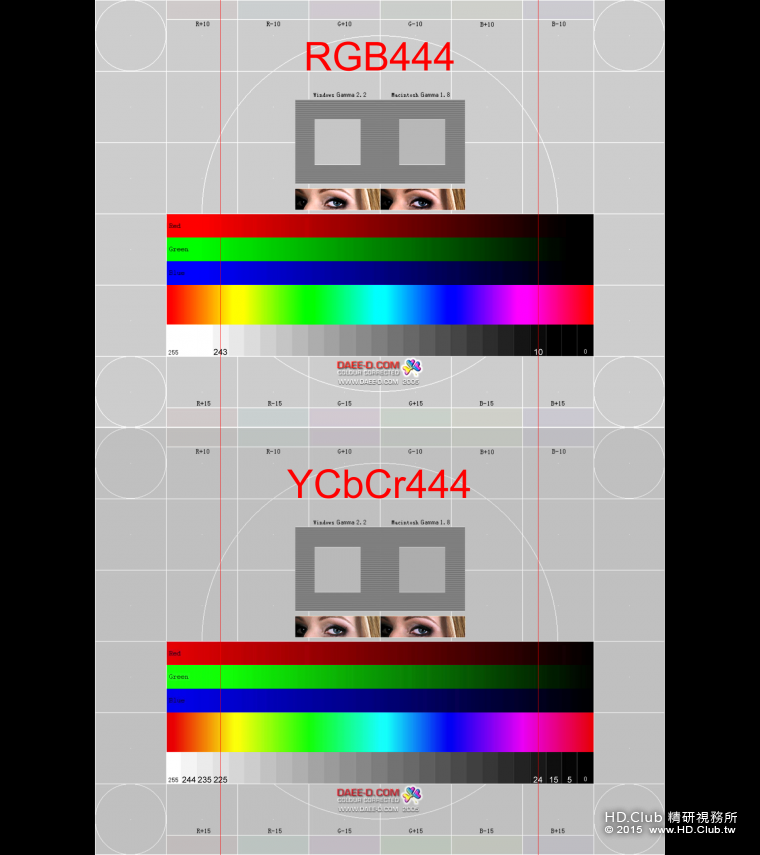

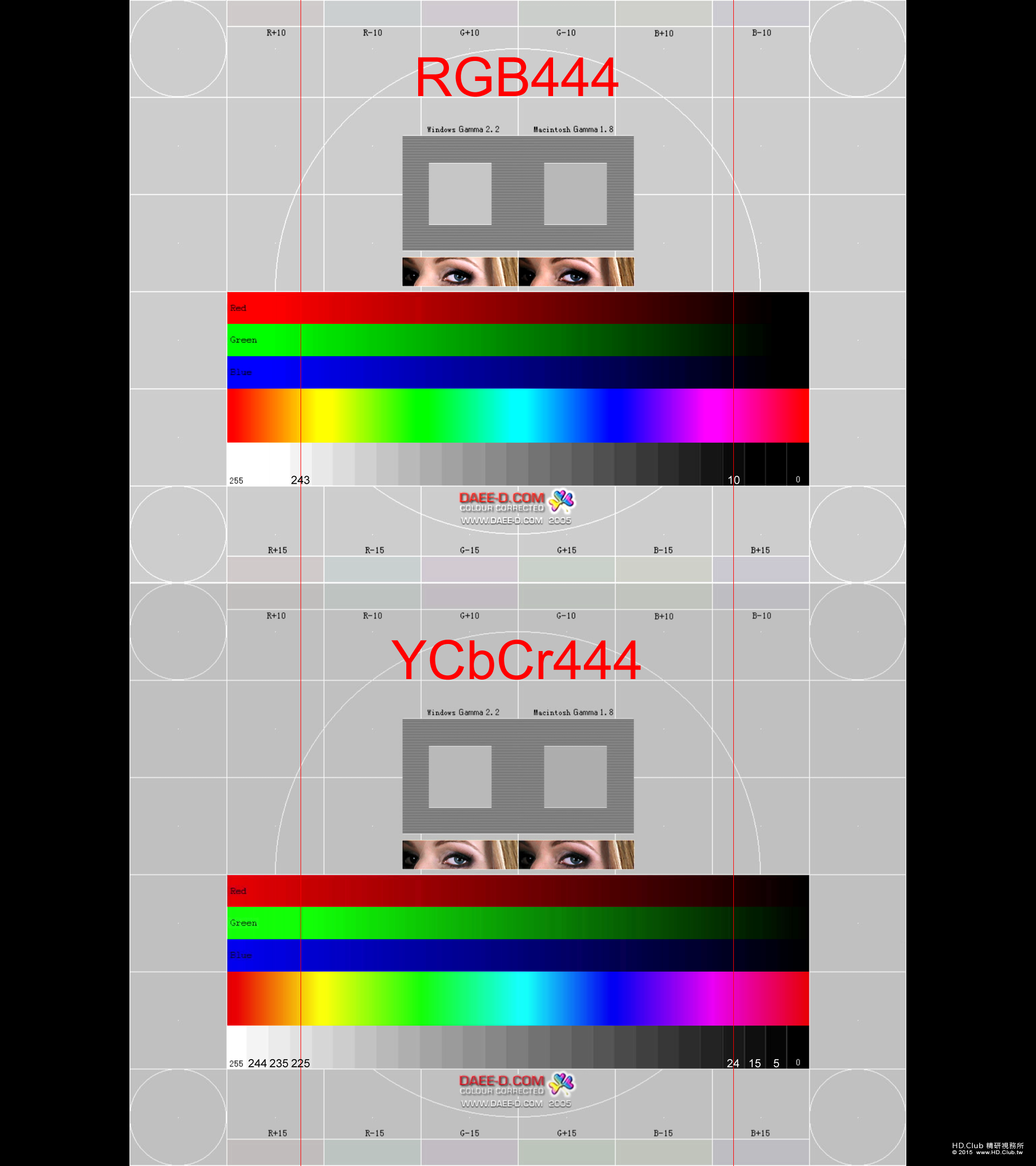

RGB444 VS YCbCr444 （2160P@30Hz 8Bit）

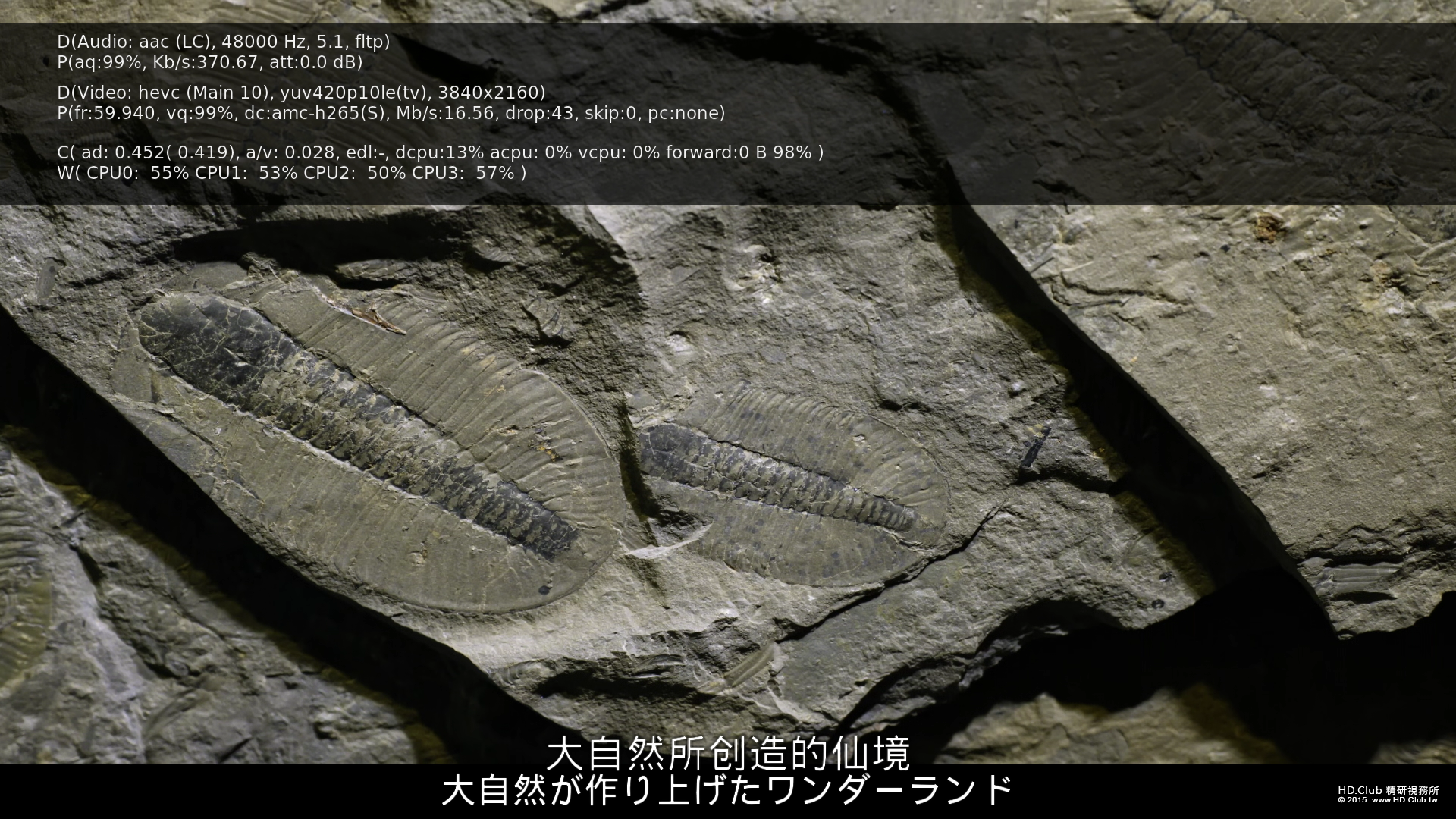

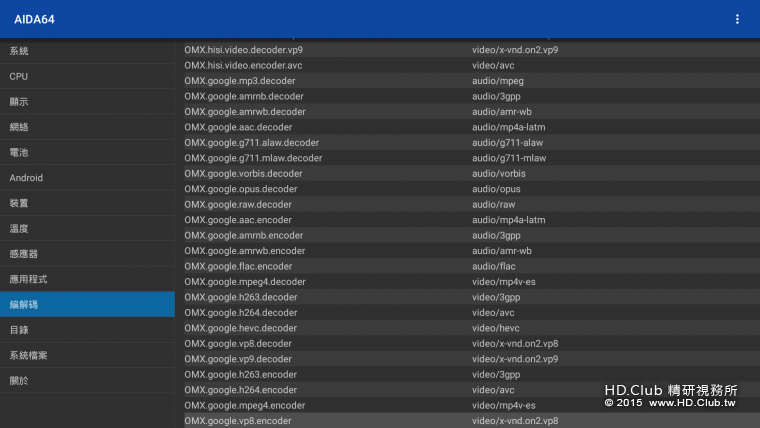

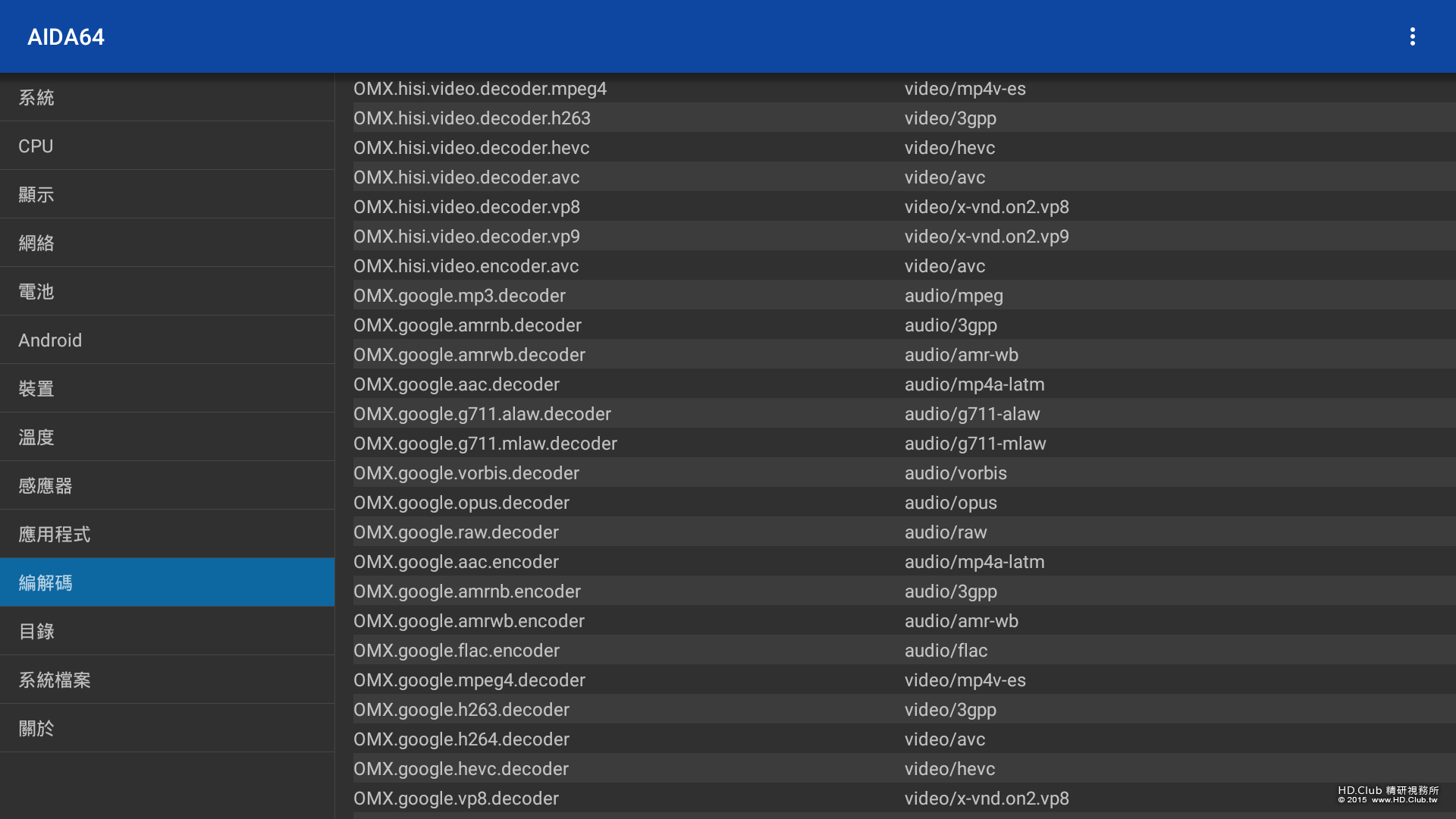

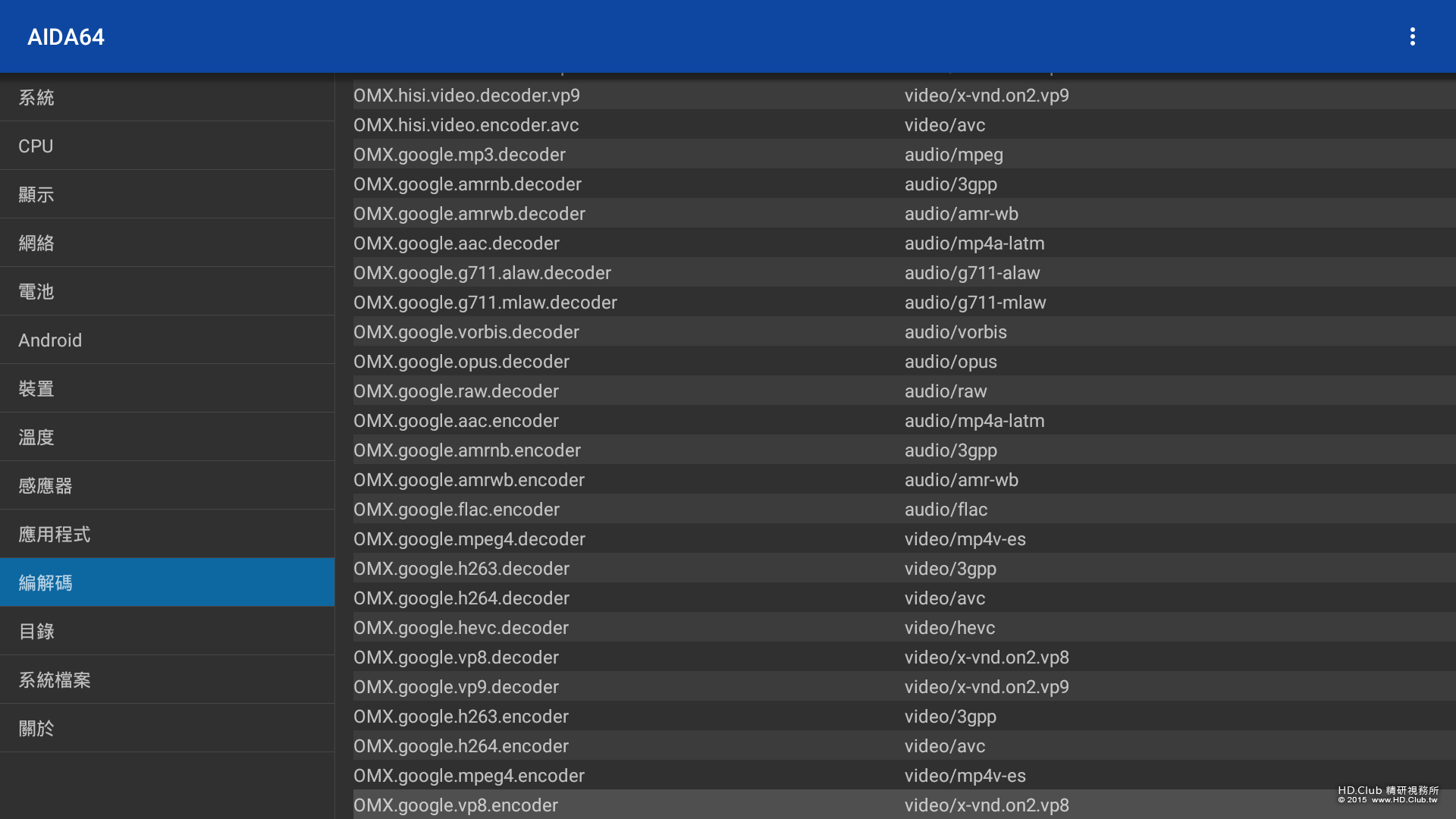

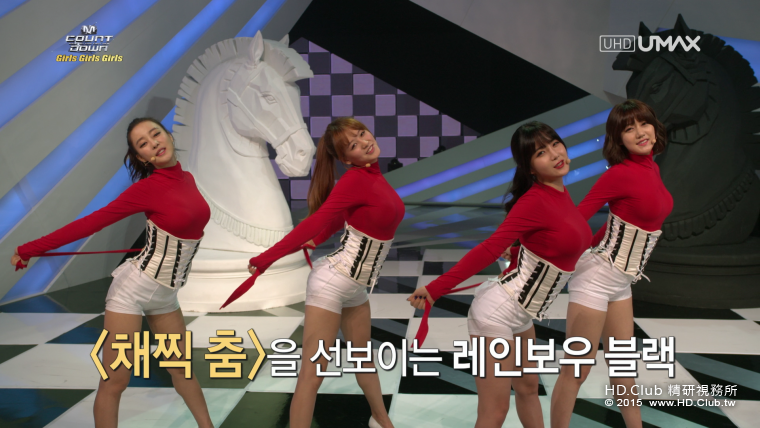

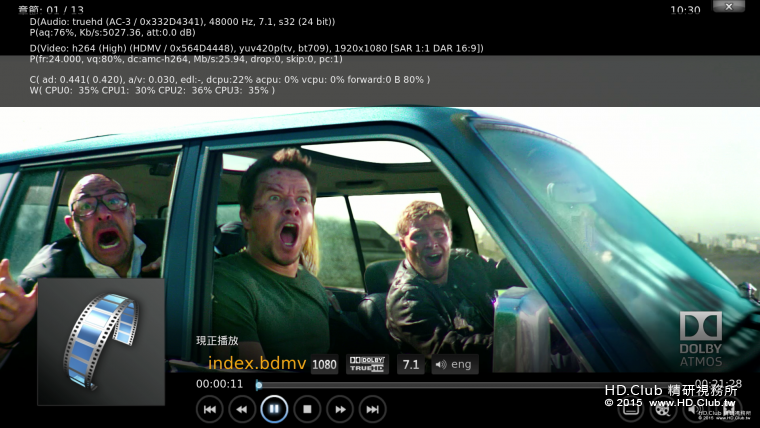

超強的解碼能力

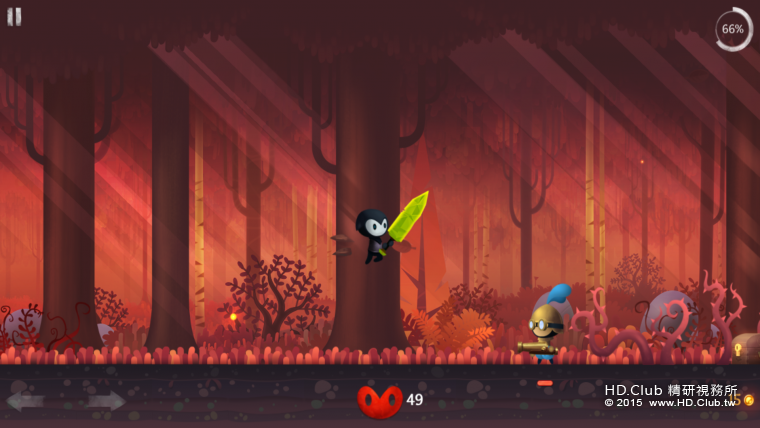

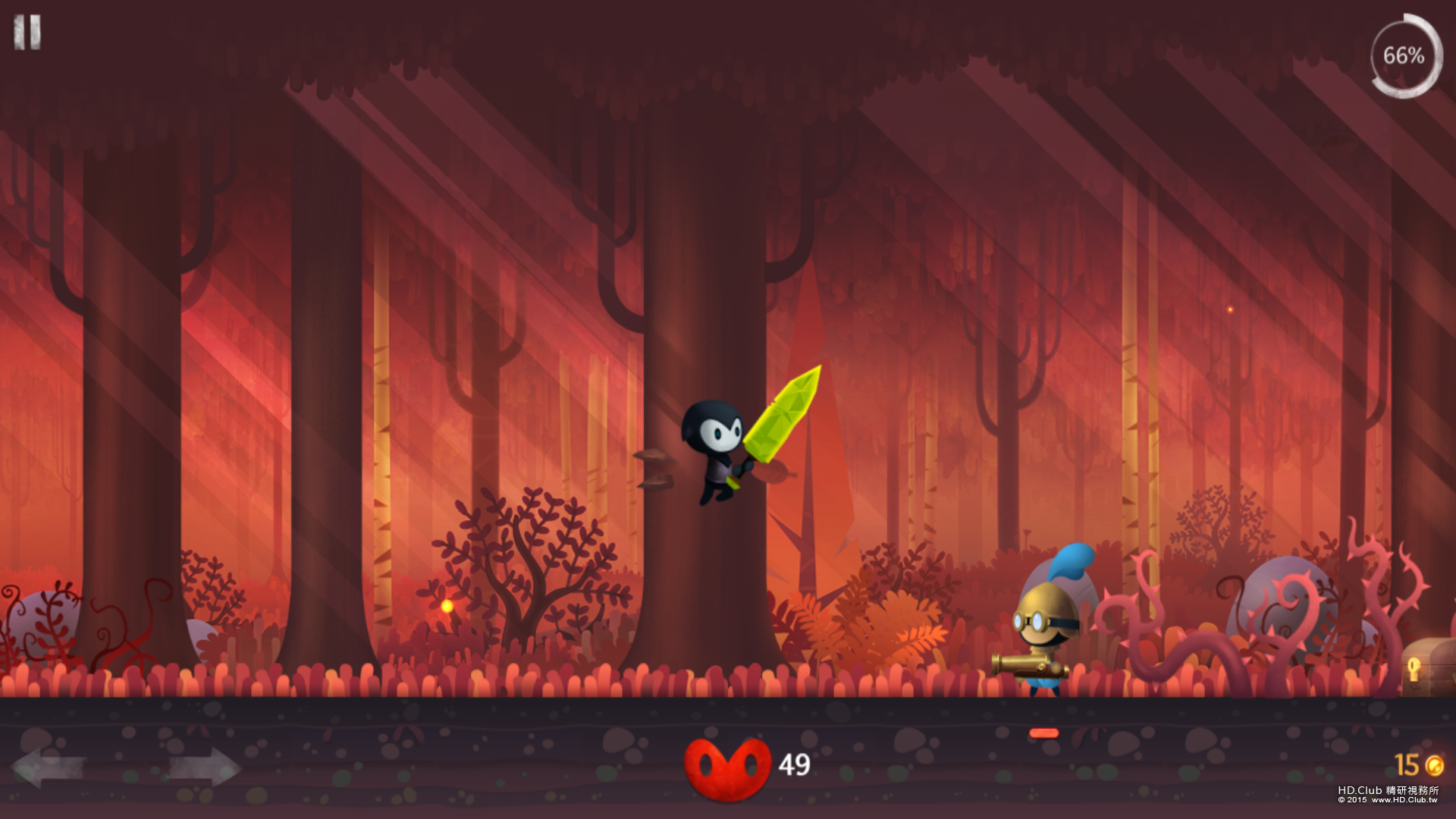

設置好手柄遊戲也很爽


總結
      3798C V200作爲海思新一代旗艦，擁有全球首款支持Dolby Vision的光環，實力的確非凡！
      如今海美迪Q10第四代芯懷V200成功登頂，一洗去年的舊愁，無論是高幀率，高碼率還是10BIT都輕鬆搞定！
      實際播放效果，（1080P截圖無法展現實際畫質）色彩及畫質的表現只能用驚豔來形容！水晶般的畫質，完全象是換了台新電視的感覺。。有種想把硬盤裏所有影片都重看一遍的衝動。。

      可作爲樣機，難免有BUG存在。從上面的截圖對比，就能發現RGB444色階範圍明顯比YCbCr444要窄；BT.2020轉BT.709，HDR轉SDR與電腦端的效果也不同，4K点对点也有瑕疵。另外，播放和串流AVS+均黑屏。廠方目前正在積極收集各種BUG，相信經過一些時日，量產機型一定不會讓你失望的。

      如果你想提升自己的視聽體驗，(擁有她，你的電視機立即得到提升！)選擇這顆Hi3798C V200爲核心的海美迪Q10第四代準不會錯！

west

晶片採用的是海思Hi3798C V200可以支援Dolby Vision 和HDR10，不過Dolby Vision有授權金問題，據了解原廠正在交涉中。

這次送到精研總部的是Q10 四代上市前的樣機，我手上絕大部分的4K影片格式全數都過關，畢竟還是樣機，也反映了一些問題給原廠，正式量產的Q10 四代非常值得期待!!

DKNY885065

讚阿，可惜不知什麼時候會開賣，價格又是多少

howard1221

感覺真的很讚，想了解價位大約落在區域

asa00322

很久沒有購買播放機了，該讓電腦撥放退到幕後了!

crazyrex2100

他能完整支援BD Main Menu和Pop Menu嗎?還是如他所示，只能簡易導航?

摩羯

我来膜拜一下

三歲小猴子

謝謝分享
感覺功能很多也很方便
外接硬碟大小應該不受限制吧？
如果價位可以接受的話上市後也想買一台來玩玩

Sean75

不知台灣要賣多少、何時開賣，視頻規格幾乎到頂了，音訊沒支援Dolby Atmos和DTS:X蠻可惜的！

Abby

Sean75 發表於 2016-3-16 07:03
不知台灣要賣多少、何時開賣，視頻規格幾乎到頂了，音訊沒支援Dolby Atmos和DTS:X蠻可惜的！ ...

理論上，Dolby Atmos和DTS:X 只要播放機能正確送出
TureHD跟DTS-HDMA的Bitstream訊號擴大機，
擴大機支援這種格式就沒問題。
我用N年前的爆米花C-200都沒問題，

上一代的Q10 III能支援，這代更應該是沒這支援的問題。

Abby

感覺上HDR的功能未臻完善，
是訊源端的問題(片子本身)
還是機器本身尚未準備好，
SDR與HDR在屏攝翻派上完全看不太出差異，
反倒是電腦處裡的效果較顯著。

alex

果然跑很前面，連 HDR 都支援了！

除了 DOLBY VISION 外，不知道未來是否也會考慮加入其他 HDR 規格

畢竟現在百家爭鳴，誰能勝出還很難說

fk546682

如果能支援netflix 4K播放就馬上衝了!!

6hzzz

本文章最後由 6hzzz 於 2016-3-16 22:26 編輯

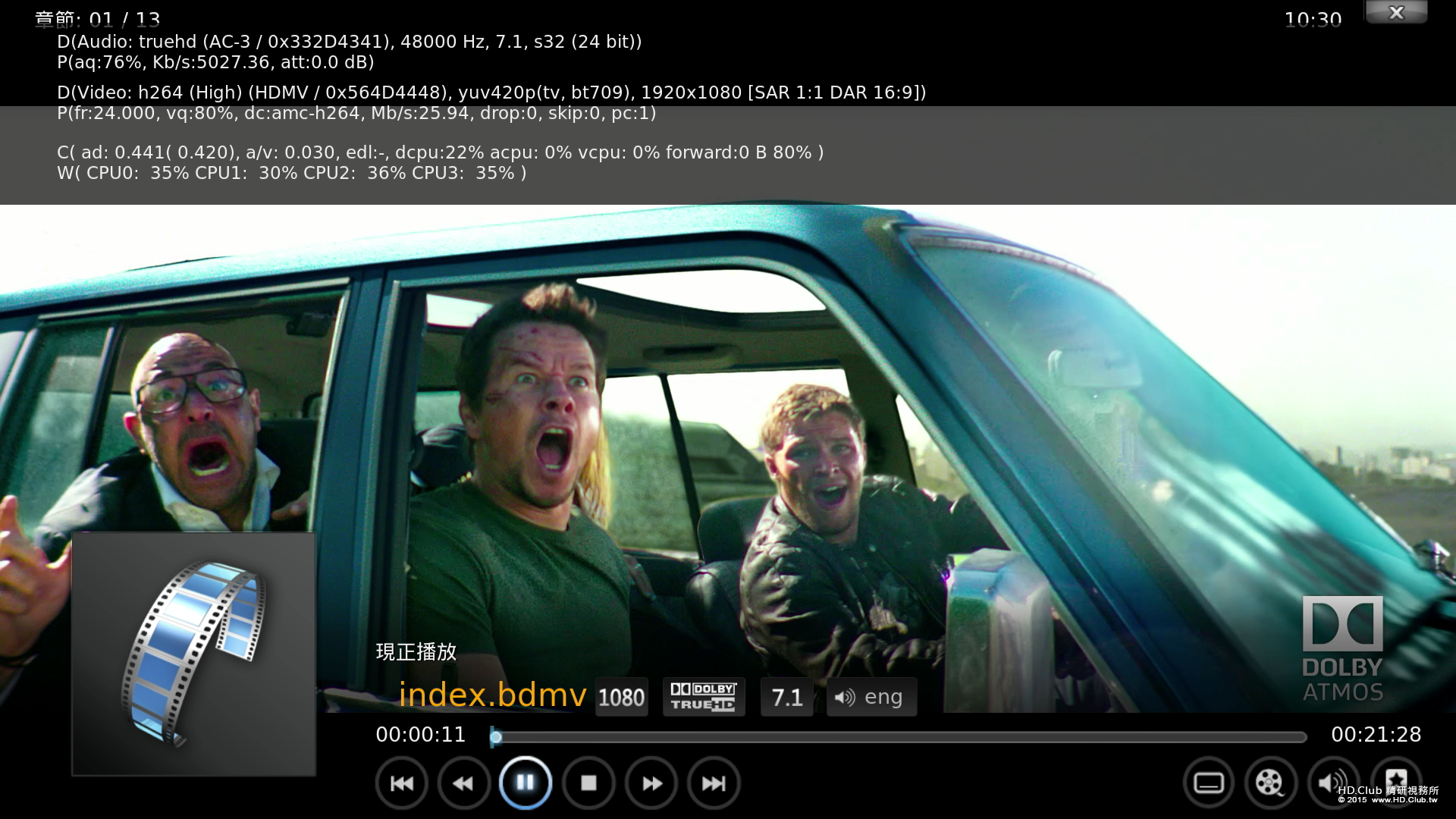

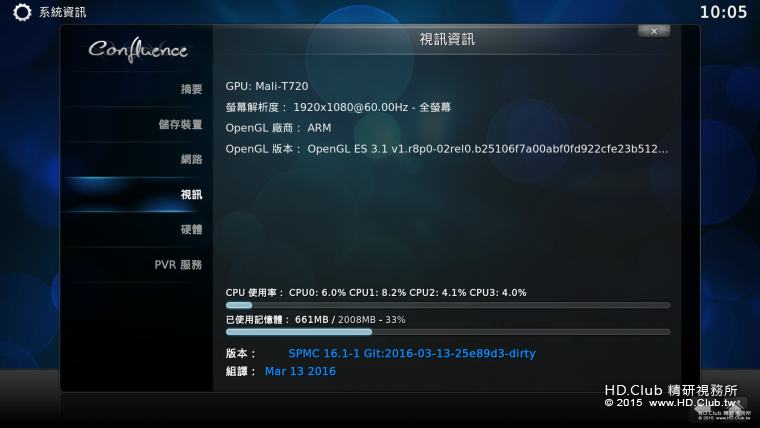

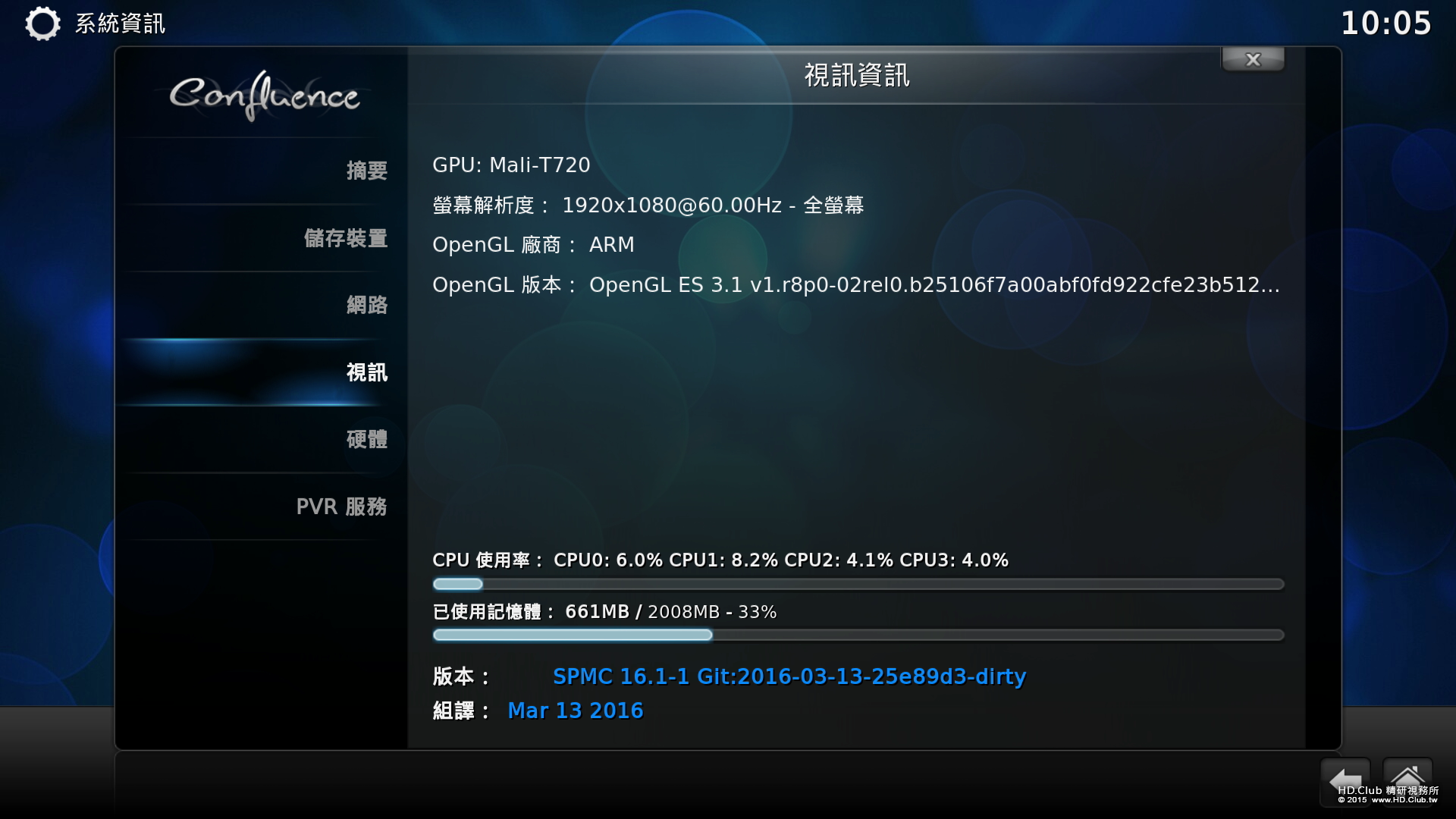

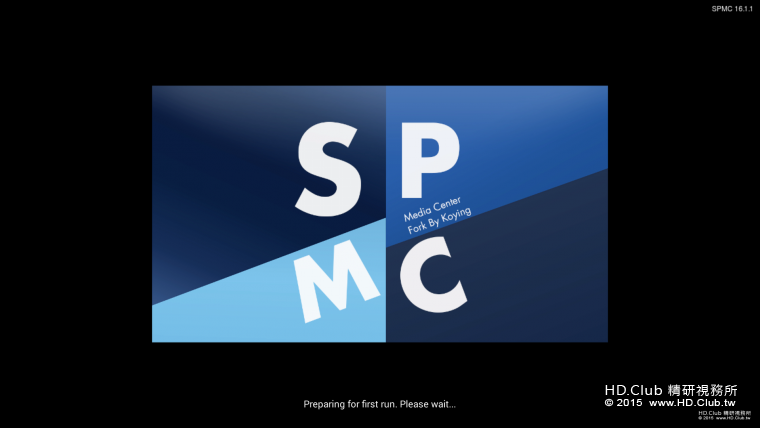

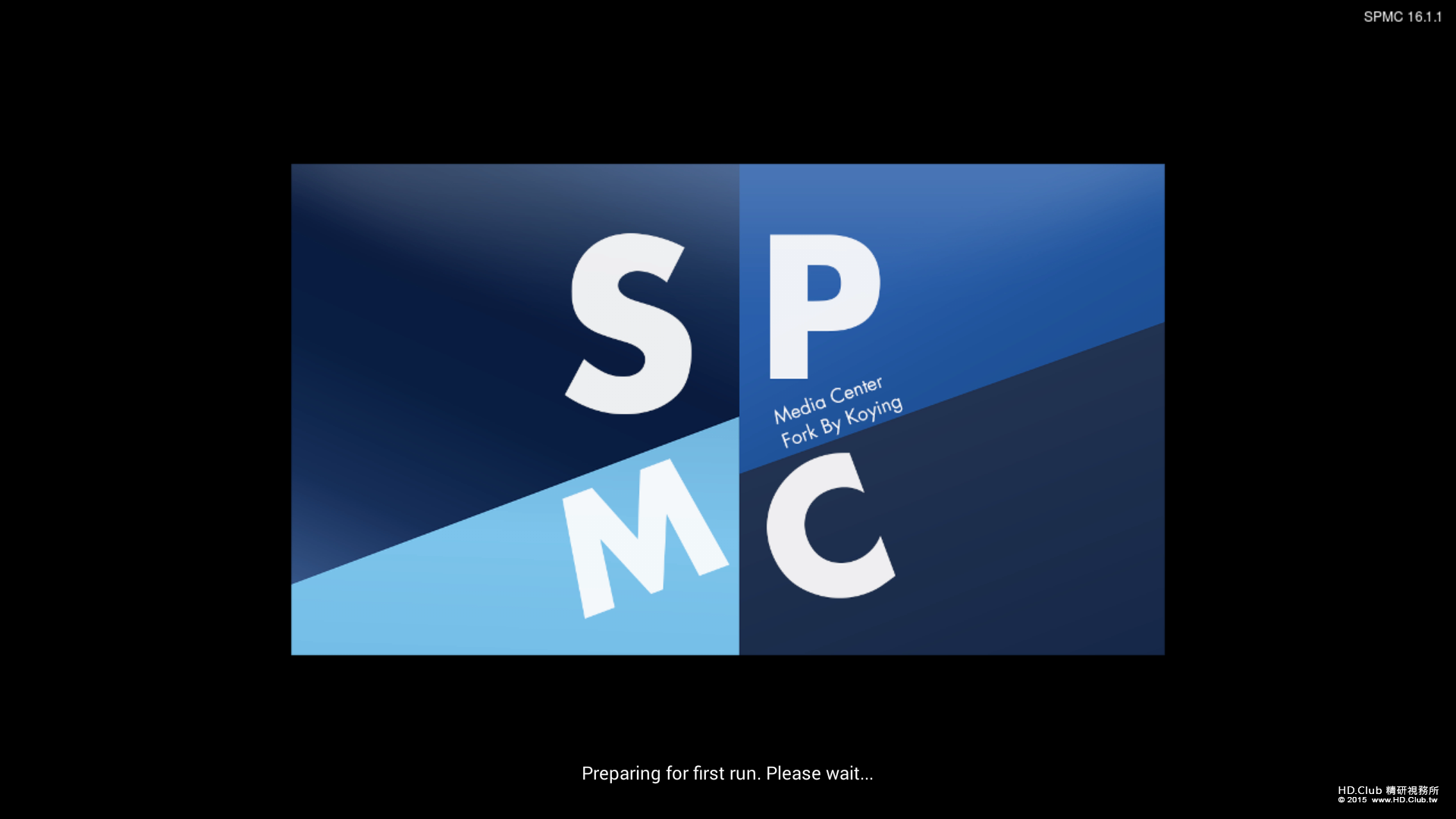

安裝最新版的SPMC竟然流暢播放4K 10bit 60FPS的HEVC文件！







播放4K要選擇原始大小才能全屏播放高碼AVC 4K比HEVC 4K要卡


下載地址：
https://github.com/koying/SPMC/releases

jj001

不知道新的產品能否完美支持菜單導航

tknamco

請問一下最新版的kodi和spmc在這台上視訊裡面的螢幕解析度有辦法上的去4k嗎,還是一樣受限於框架呢 ?

djtopy

本文章最後由 djtopy 於 2016-3-17 12:32 編輯

crazyrex2100 發表於 2016-3-15 23:13
他能完整支援BD Main Menu和Pop Menu嗎?還是如他所示，只能簡易導航?

目前只能簡易導航哦，簡易導航也有其方便性，直接進片觀看。不過Android系統可以安裝app，XBMC應該可以支援BD menu

6hzzz

官方發佈Q10四代詳細參數

Q10四代详细参数20160311.docx (18.54 KB, 下載次數: 850)

2016-3-17 12:33 PM 上傳

點擊文件名下載附件

west

照理說，Q10 4代播放HDR影片，如果電視本身沒有HDR功能，透過播放機應該可以轉換的。
我們的建議海美迪都看的到，大家可以把這邊當做許願池，協助Q10四代更臻我們的需求。

6hzzz

本文章最後由 6hzzz 於 2016-3-18 13:16 編輯

west 發表於 2016-3-17 13:48
照理說，Q10 4代播放HDR影片，如果電視本身沒有HDR功能，透過播放機應該可以轉換的。
我們的建議海美迪都看 ...

總結一下我的希望:

BT.2020 轉 BT.709，
HDR 轉 SDR，
RGB444色階，
4K點對點，
AVS+解碼，
內置播放器支持串流,M3U列表，XML EPG，和LOGO。
還有上面的KODI顯示分辨率問題。

樓下繼續。。。
