數位電視接收天線方向調整以 Google Maps 呈現

kennykuo

版本說明 v0.14.1

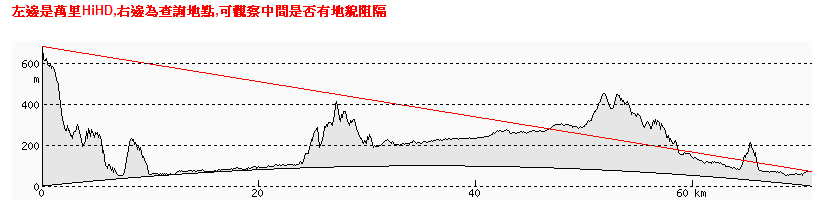

2009/3/20 台灣 HDTV 北部與南部地區於涵蓋區域內皆加上 Path Profiler
觀察該發射站到查詢地點中間是否有地貌阻隔

網址: http://dvbt.kennykuo.idv.tw/gmap/taiwan_hdtvonly.asp

PS. 2009/4/22 整合網址為 taiwan_hdtvonly.asp

episilpe

K大對於台灣HDTV的貢獻
讓小弟身感佩服
為您拍拍手
再次感謝

PS：小弟位於新竹科學園區大門附近(看來竹子湖就算開放了應該也沒啥望)

kennykuo

我拿公視"HIHD北部地區電波涵蓋區"的"宜蘭縣-冬山鄉-三奇村"去衝



看起來絕對不像是可以接收的好地方, 但以公視嚴謹的經營態度, 一定是經過實際的測試後, 才敢放在網站上宣告為收視區.

所以, 僅以此範例與各位網友互勉, "盡信圖不如無圖", 呵呵 !

千萬不要放棄啦  !!!

kennykuo

我提醒自己不要忘記再舉一些例子, 來說明凡事都有它的限制條件.

其中找到 goofy.dog 兄用專業軟體跑出來的[模擬輸出圖], 不僅秀出電波的傳播方向也標有電波的強度, 目前 Path Profiler 的輸出結果絕對無法相提並論(目的原本也不同), 提供給大家參考參考

lucaschen

只能說kennykuo兄太有心了
只是發言數這麼少實在有點可惜
建議閣下要多發言
可以增加大家的功力

kennykuo

原帖由 episilpe 於 2009-3-20 22:17 發表

PS：小弟位於新竹科學園區大門附近(看來竹子湖就算開放了應該也沒啥望) ...

我偷偷地將竹子山站用 Path Profiler 去模擬(是用"新竹市新安路2號"科學工業園區管理局所在地去衝), 似乎可收視的機會很大, 據今天公視人員表示, 雖然目前遇到困難3月底前無法解決, 但小弟認為公視人才濟濟應該很快會有進展, 新竹的同好不用擔心啦 !

PS. 因不想造成公視客服困擾, 讓網友認為竹子山站已發射測試, 因此先不提供該站之模擬, 尚請見諒 !



[ 本帖最後由 kennykuo 於 2009-3-22 00:41 編輯 ]

kkchen

不錯喔...
不知跟BS的方向接近嗎?
如果接近的話考慮用同一條CABLE線

episilpe

原帖由 kennykuo 於 2009-3-22 00:38 發表


我偷偷地將竹子山站用 Path Profiler 去模擬(是用"新竹市新安路2號"科學工業園區管理局所在地去衝), 似乎可收視的機會很大, 據今天公視人員表示, 雖然目前遇到困難3月底前無法解決, 但小弟認為公視人才濟濟應該很 ...

感謝K大解惑
倘若竹子山發射點真高萬里近400M
那可收視機會應該如您所述很有機會才是

另請教一事
您解模擬的角度要如何去對應?
是不是隨便買個指南針即可?
以您模擬出的50度指的是?
(小弟方向感極差)

kennykuo

昨天說明會有聽到的訊息我推理的可能性, 也就是說公視技術人員提到竹子山的測試要等收播後才不會影響(筆者注:應該萬里站仍發射播映的HiHD的收視).

因此推論收播後, 有可能竹子山才會跟著播 Color Bar, 即使有干擾收視戶也不會報怨. 提供給新竹地區熱血青年試試看. 所以白天不用試了啦, 半夜再起來試吧, 竹子山方位大概50度 !

kennykuo

原帖由 episilpe 於 2009-3-22 11:57 發表
您解模擬的角度要如何去對應?
是不是隨便買個指南針即可?
以您模擬出的50度指的是?
(小弟方向感極差) ...

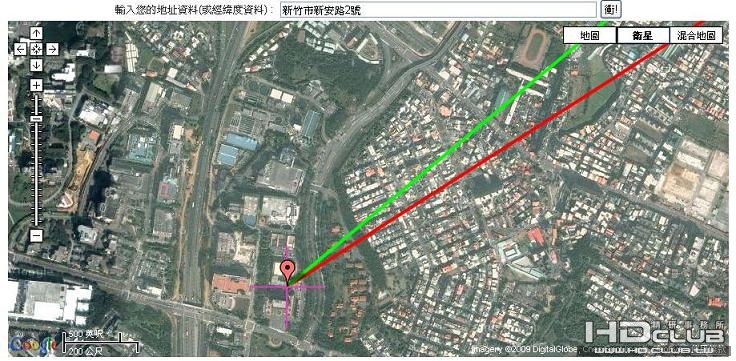

這張是竹科管理局的方位, 中間有十字座標綠色那條對竹子山, 或是您可用 http://dvbt.kennykuo.idv.tw/gmap/taiwan4x.asp 去衝, 只是線條很多比較亂.

[ 本帖最後由 kennykuo 於 2009-3-22 12:32 編輯 ]

episilpe

原帖由 kennykuo 於 2009-3-22 12:13 發表
昨天說明會有聽到的訊息我推理的可能性, 也就是說公視技術人員提到竹子山的測試要等收播後才不會影響(筆者注:應該萬里站仍發射播映的HiHD的收視).

因此推論收播後, 有可能竹子山才會跟著播 Color Bar, 即使有干擾收 ...

K大~有些問題需要您解惑

北部這一次新一波的測試是要驗証那個發射站的訊號?

kennykuo

原帖由 episilpe 於 2009-3-22 12:26 發表


K大~有些問題需要您解惑

北部這一次新一波的測試是要驗証那個發射站的訊號?

我推論應該只有竹子山, 新竹站應該沒有吧, 純推論啦 ! 因為公視人員說新竹區的受贈戶等竹子山啟用後兩週才作電訪. 但搞不好新竹市政府與公視佛心來著, 給大家驚喜也不一定, 不過可能性應該不高.

[ 本帖最後由 kennykuo 於 2009-3-22 12:37 編輯 ]

episilpe

原帖由 kennykuo 於 2009-3-22 12:31 發表



我推論應該只有竹子山, 新竹站應該沒有吧, 純推論啦 ! 搞不好新竹市政府與公視佛心來著, 給大家驚喜也不一定, 不過可能性應該不高.

感謝~
但我想政府給人民的驚喜
通常只在收到罰單時才會體會
至於這部份小弟就不敢多想了

另外再請教
說明會上是否有提供確切的測試期間?<已得K大解惑~感謝>

[ 本帖最後由 episilpe 於 2009-3-22 15:05 編輯 ]

kreites

沒有

說明會上的小姐雖然聽起來好像很專業
可是實際說了些DATA以後就不知道她到底是來幹嘛的

「HIHD現在只有北高收得到嘛~就萬里和中寮嘛，竹子山會是下一個開播的」
那請問中彰雲嘉這一陣子收到的訊號是什麼...竹子山嗎?

不過看他講得頗有誠意的
就放過他啦:P

kennykuo

原帖由 kkchen 於 2009-3-22 11:00 發表
不錯喔...
不知跟BS的方向接近嗎?
如果接近的話考慮用同一條CABLE線

HiHD 若距離發射站太遠需要八木天線(指向性較高)或高增益天線, 可參考相關論壇討論, 只要有混波器就可與 BS 共用同一 Cable 線, 沒問題啦 !

episilpe

原帖由 kennykuo 於 2009-3-22 12:31 發表



我推論應該只有竹子山, 新竹站應該沒有吧, 純推論啦 ! 因為公視人員說新竹區的受贈戶等竹子山啟用後兩週才作電訪. 但搞不好新竹市政府與公視佛心來著, 給大家驚喜也不一定, 不過可能性應該不高. ...

K大~不好意思
再次請教~剛閃過一個問題

聽說竹子山是5K的訊號~所以可以有較遠的放送距離
竹子山是用來取代萬里的訊號?

[ 本帖最後由 episilpe 於 2009-3-22 22:15 編輯 ]

kennykuo

原帖由 episilpe 於 2009-3-22 22:03 發表


K大~不好意思
再次請教~剛閃過一個問題

聽說竹子山是5K的訊號~所以可以有較遠的放送距離
竹子山是用來取代萬里的訊號?

萬里站(原本就是公視的天線站台, 無需求人)不在第一階段建置的計畫, 只是去年竹子山站沒著落先頂著用(要播520就職與奧運, 不先頂著行嗎?), 因此等竹子山與南港山建置完後, 有可能會變成公視想要爭取的測試平台, 不會並聯服務. 請看附表可知 ...



[ 本帖最後由 kennykuo 於 2009-3-22 22:47 編輯 ]

episilpe

原帖由 kennykuo 於 2009-3-22 22:41 發表


萬里站(原本就是公視的天線站台, 無需求人)不在第一階段建置的計畫, 只是去年竹子山站沒著落先頂著用(要播520就職與奧運, 不先頂著行嗎?), 因此等竹子山與南港山建置完後, 有可能會變成公視想要爭取的測試平台, 不 ...

看到這表不禁搖搖頭
新竹五指山應該是最慢的吧
(雖然說台中連表都沒納入)

kennykuo

版本說明

v0.14.2

2009/3/26 目前所模擬的HiHD發射站路徑剖面圖，皆尚未加計天線塔天線位置高度，另因 Google Maps 並無提供海拔高度資料，Path Profiler 提供的 API 係採用 USGS SRTM 標高資料，兩者對於座標的位置仍可能存在若干誤差，因此純粹以業餘角度提供作為實驗用途，無法取代公視正式報告與實際涵蓋狀況，尚請網友認知並了解此限制條件，如造成不便之處敬請見諒

2009/3/25 公視竹子山發射站施工訊息發佈，表示北部地區的涵蓋範圍擴大，提供正式服務的時間也越來越近，特提供包括竹子山發射站(狀態:施工中 )在內訊號涵蓋區域的路徑剖面圖，以便涵蓋區域內的鄉親可提前預作準備，敬祝各位都能收視順利，晉身DVB-T HDTV收視戶的行列

網址: http://dvbt.kennykuo.idv.tw/gmap/taiwan_hdtvonly.asp

[ 本帖最後由 kennykuo 於 2009-3-26 22:34 編輯 ]

kennykuo

版本說明

v0.14.3

2009/3/29 若可自公開資料查到HiHD發射站高度，則路徑剖面圖左邊發射站高度將採用查到的地形高度加上天線高度且無條件捨去計算，否則將先忽略天線高度僅以USGS SRTM 標高資料為計算基礎。

萬里站668公尺(地形高度638公尺，加上天線高度30.5公尺，出處:高畫質電視[HDTV]試播期中報告第66頁，雖與第90頁所標的38.5公尺不同，比對公視網頁後仍採30.5公尺)。

中寮山站452公尺(地形高度395公尺，加上天線高度57.5公尺，出處:高畫質電視[HDTV]試播期中報告第68頁)。

竹子山站1084公尺(地形高度1040公尺，加上天線高度44公尺(推估)，出處:數位電視廣播北區多頻道播映系統計劃第29頁)。

網址: http://dvbt.kennykuo.idv.tw/gmap/taiwan_hdtvonly.asp

[ 本帖最後由 kennykuo 於 2009-3-30 01:20 編輯 ]
