AMD在去年10月份後推出新平台，也就是代號FM2的Trinity APU架構
FM2 CPU設計開始導入與AM3+ Bulldozer相似的架構
簡單說就是CPU/DDR3時脈可以往上再提升，內建GPU效能也有一定範圍的進步



FM2在CPU與MB的定位與上一代FM1差不多，價格方面似乎更便宜一點
主打中低階市場的產品線，對預算有限與CPU要求不高的使用者來說相當實惠

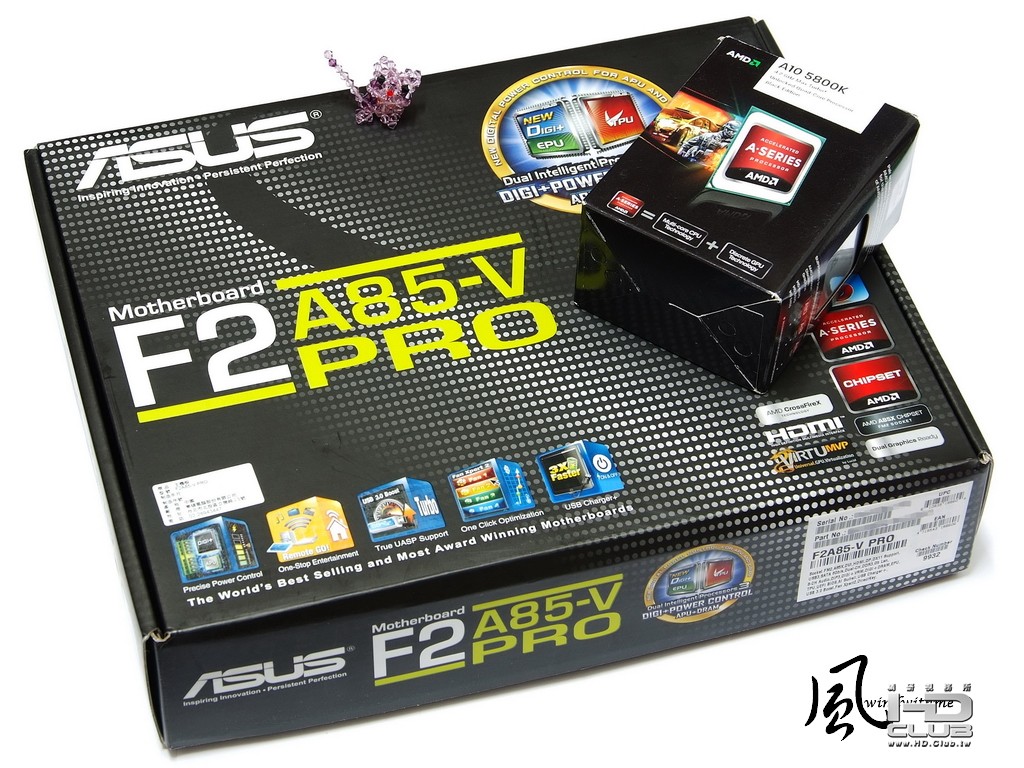

本回測試為FM2中價位最高的CPU與MB，實際上也不過是一般中階入門的定位

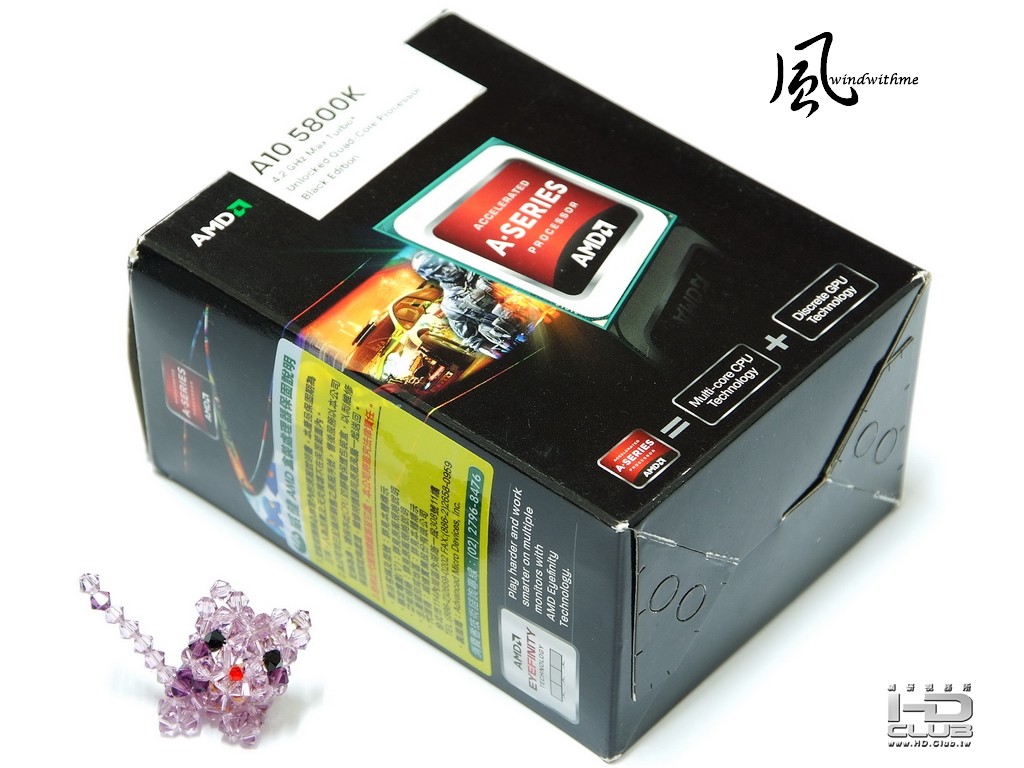

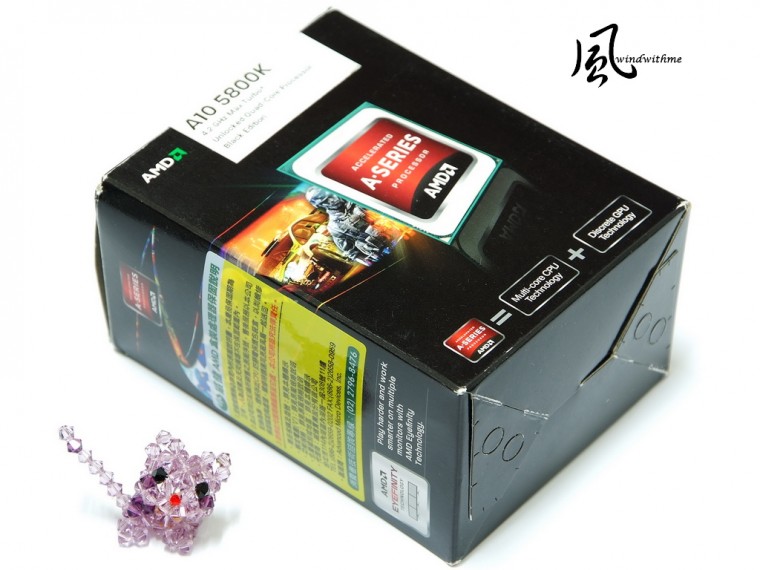

CPU使用目前Trinity APU中最高階的A10-5800K，外包裝以黑色為主
32nm製程4-Cores、原始時脈3.8GHz、Turbo Core最高可達到4.2GHz
TDP最高為100W，內建GPU為新一代AMD Radeon HD 7660D
FM1與FM2 CPU同為32nm，在製程方面可惜並沒有再提升

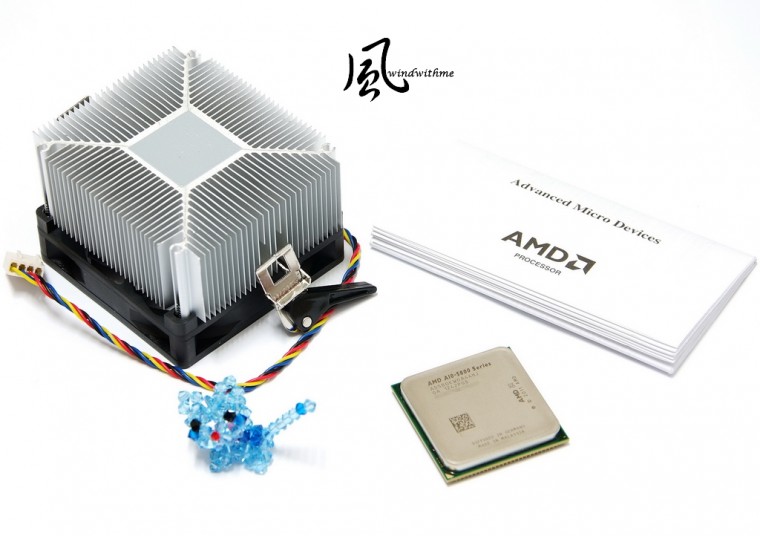

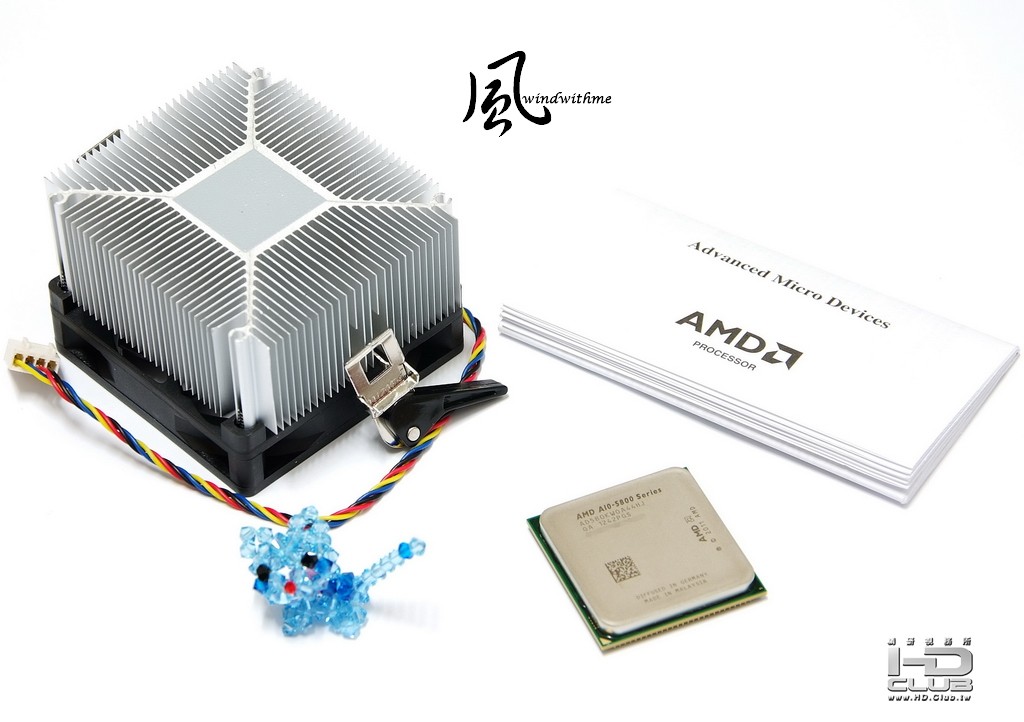

內容物
產品說明書、貼紙、原廠散熱器、AMD A10-5800K

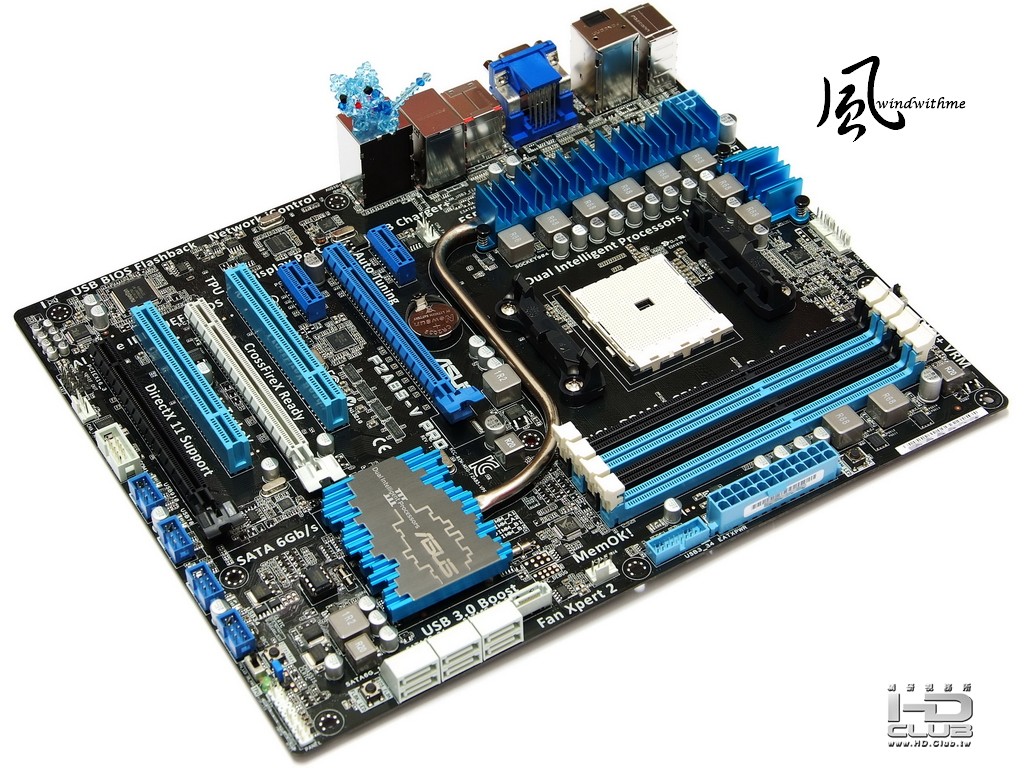

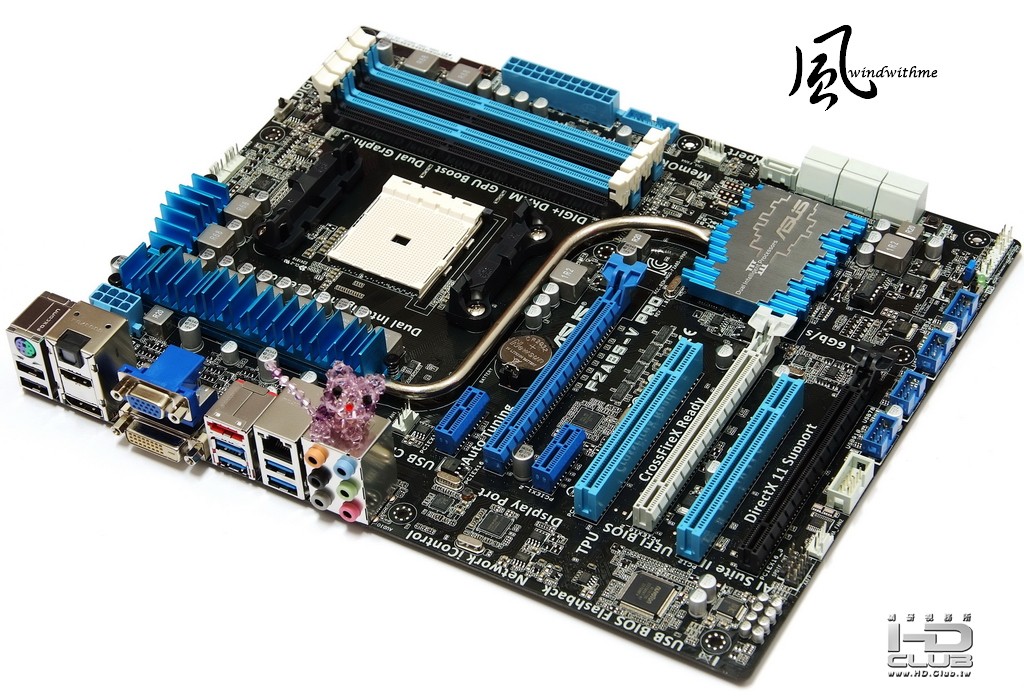

MB使用ASUS F2A85-V PRO，為目前ASUS最高階FM2 MB
黑色PCB為主，再搭配藍色PCI、DIMM插槽或散熱片
以上是ASUS在中階產品上常見的配色外觀

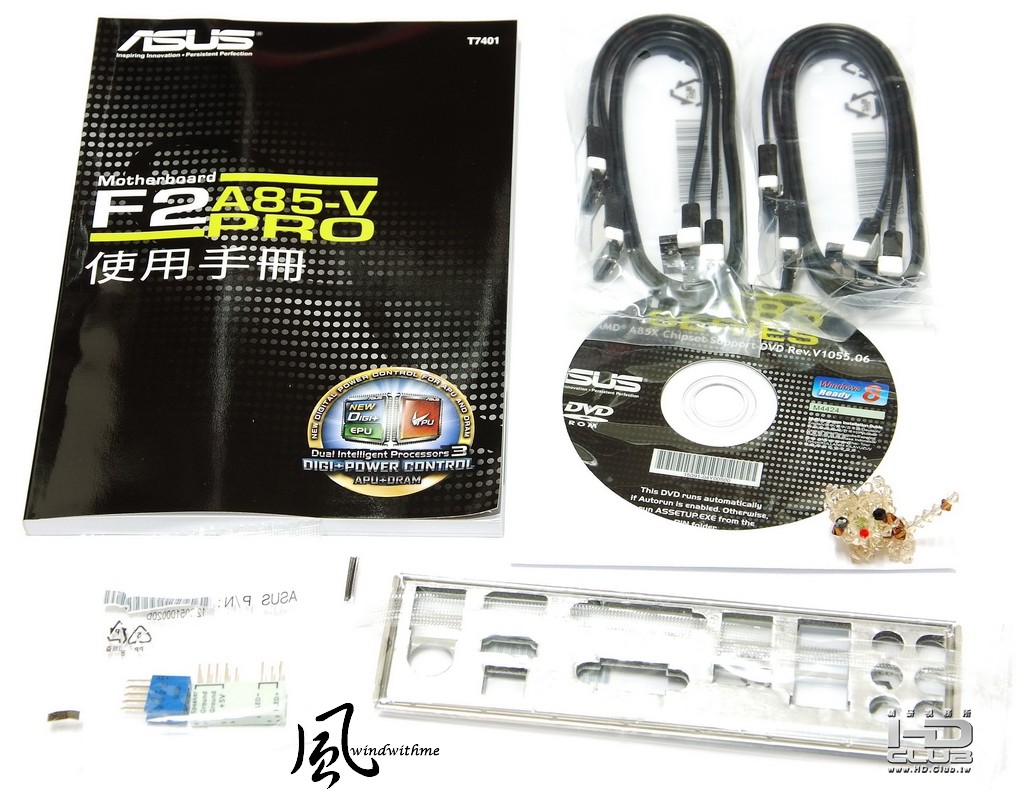

內附配件
使用者手冊、I/O擋板、4 X SATA3線材、Q-connector(s)

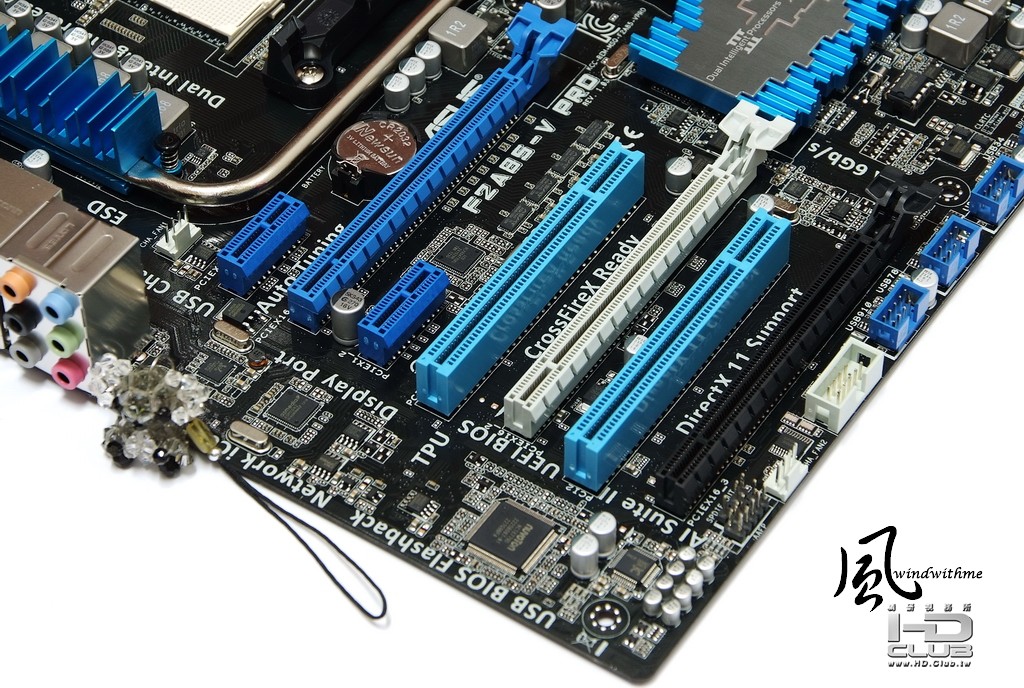

主機板左下
3 X PCI-E X16，第一根頻寬為X16 / 第二根頻寬為X8 / 第三根頻寬為X4
使用雙VGA環境下的頻寬為X8 + X8
支援LucidLogix Virtu MVP 與AMD 3-Way CrossFireX技術
2 X PCI-E X1
2 X PCI
Realtek ALC892音效晶片，最高支援至7.1聲道與High Definition Audio技術
Realtek RTL8111F網路晶片

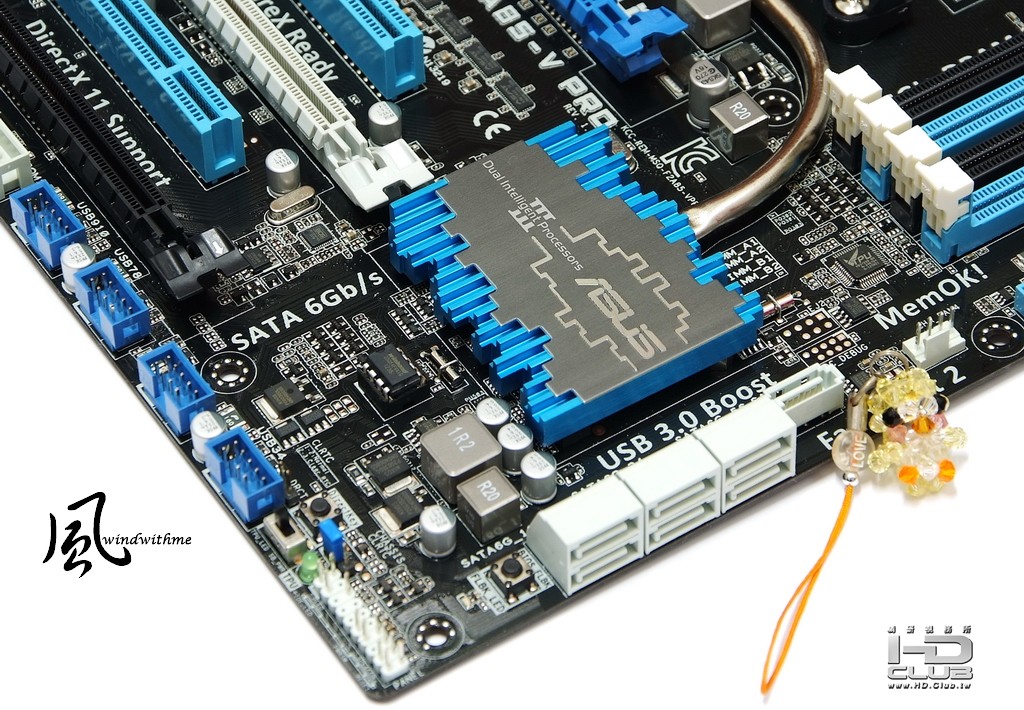

主機板右下
7 X 白色SATA，A85X晶片提供，SATA3規格
支援Raid 0, 1, 5, 10, JBOD

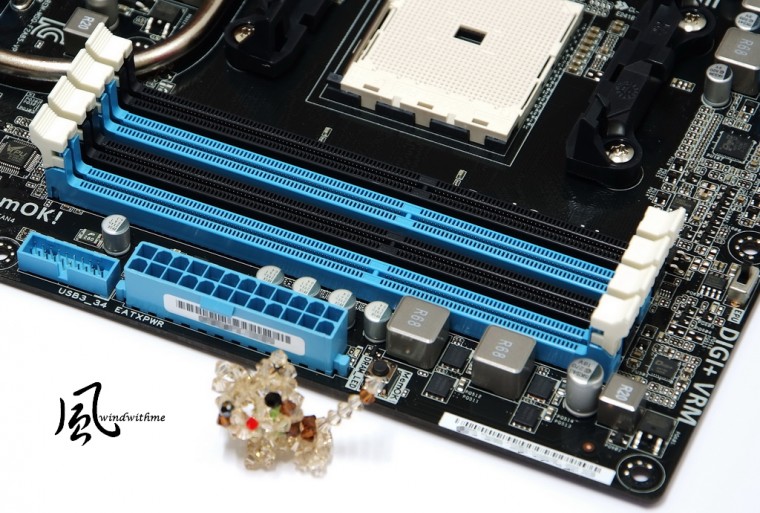

主機板右上
4 X DIMM DDR3，支援1066~2400(OC)，DDR3最高容量可以支援到64GB
支援AMD Memory Profile(AMP)記憶體
旁邊為24-PIN電源輸入與前置USB 3.0擴充裝置

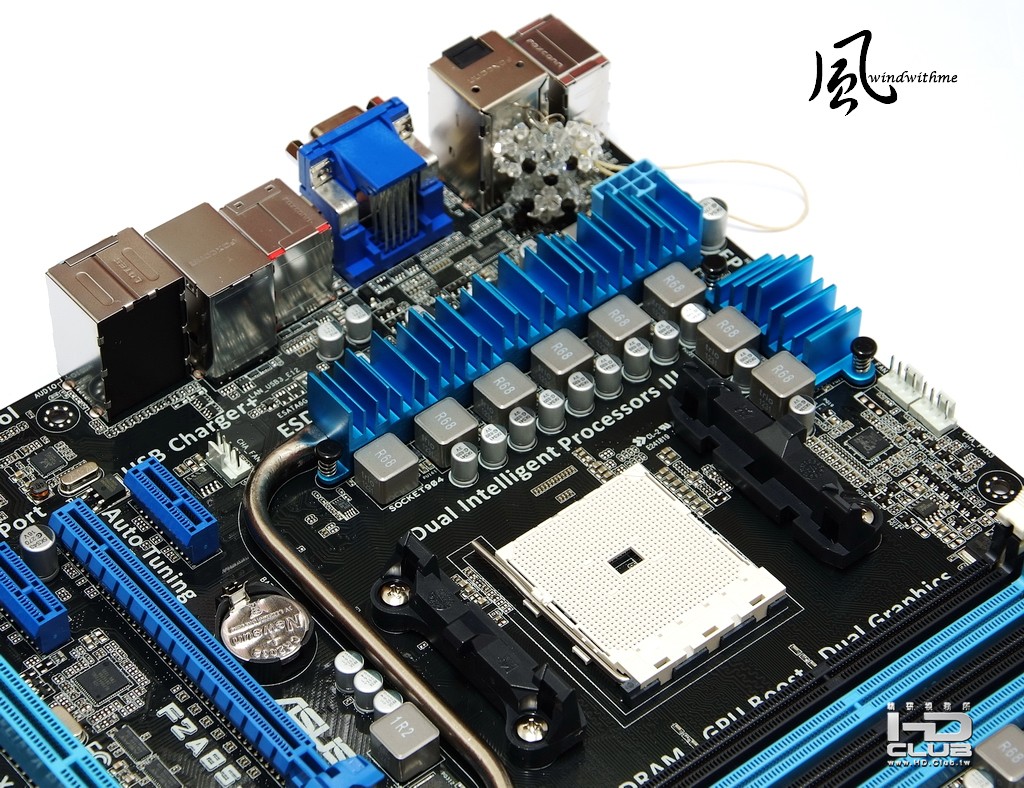

主機板左上
F2A85-V PRO在CPU左方為藍色散熱片，共使用8相DIGI+電源控制
左上方為8Pin電源輸入，支援FM2插槽的AMD A系列與Athlon系列CPU

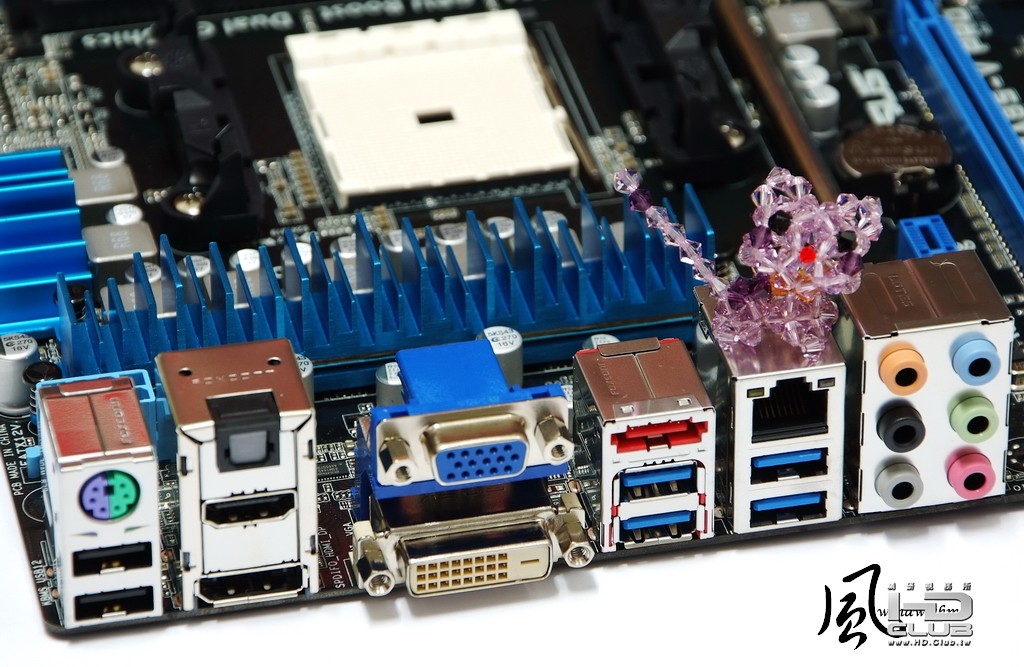

IO
1 X PS2 鍵盤/滑鼠
2 X USB 2.0(黑色)
1 X D-Sub / DVI-D / HDMI / DisplayPort
4 X USB 3.0/2.0(藍色)
1 X S/PDIF光纖輸出插座
1 X eSATA 6Gb/s Port(紅色)
1 X RJ-45網路孔
6 X 音源接頭

windwithme

UEFI BIOS畫面

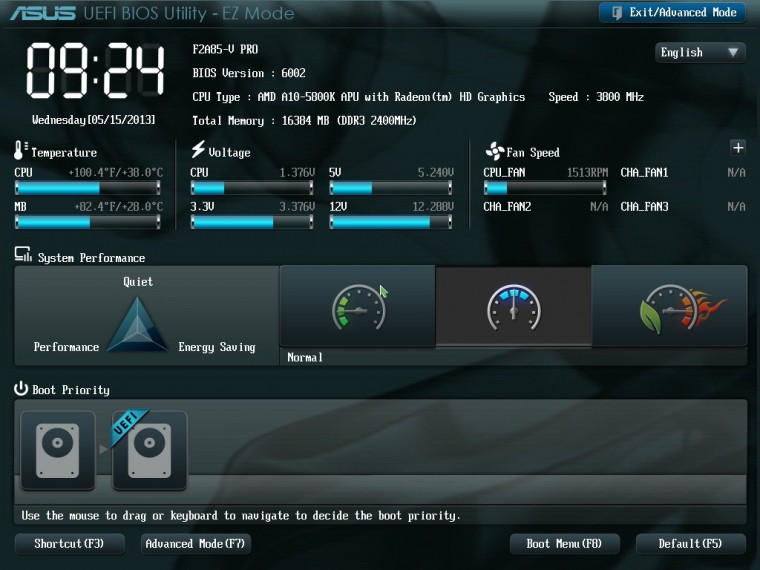

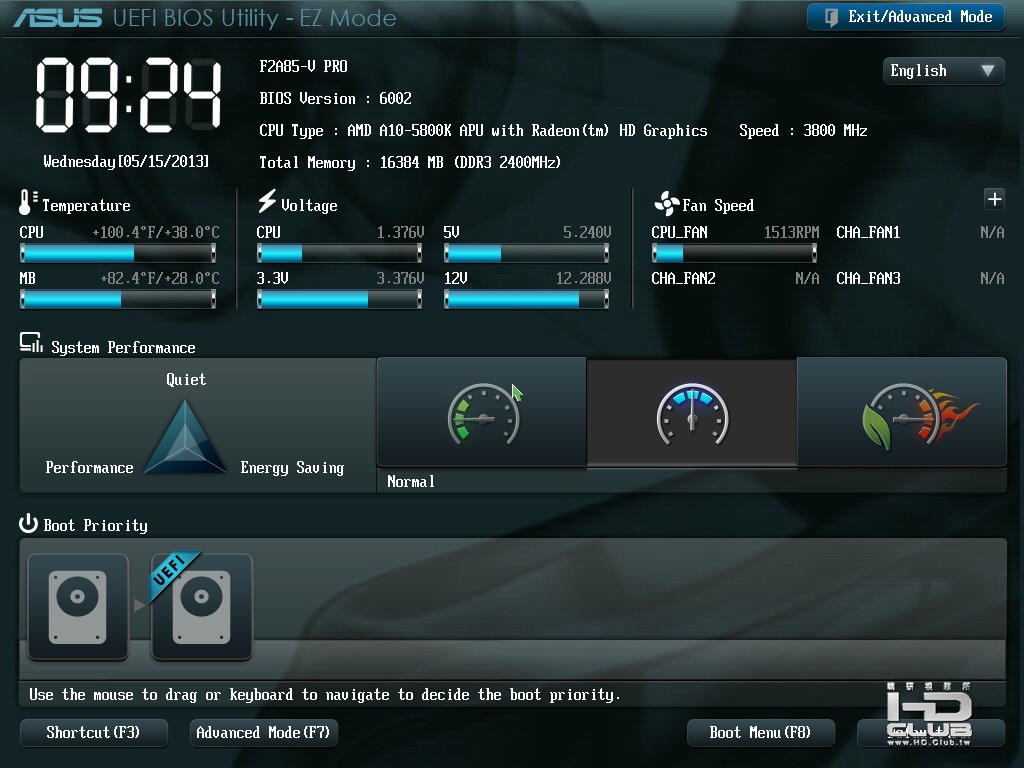

EZ Mode屬於簡易模式，可以快速看到許多硬體當時的資訊

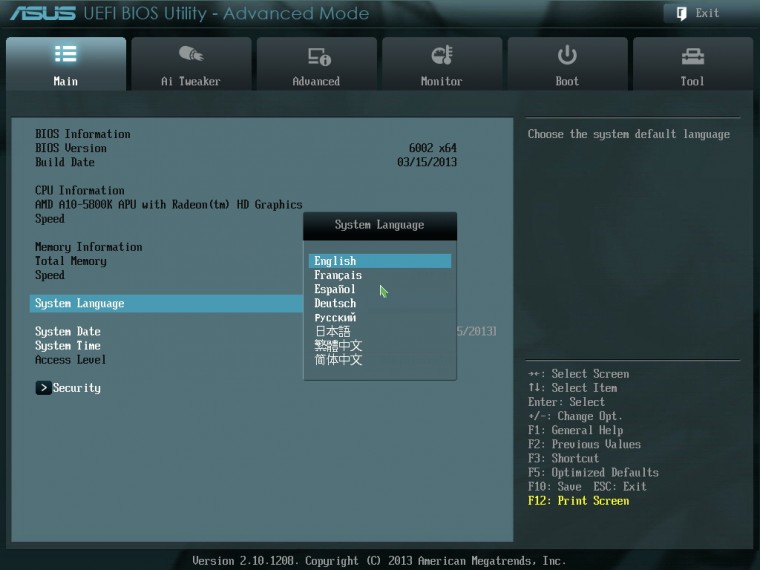

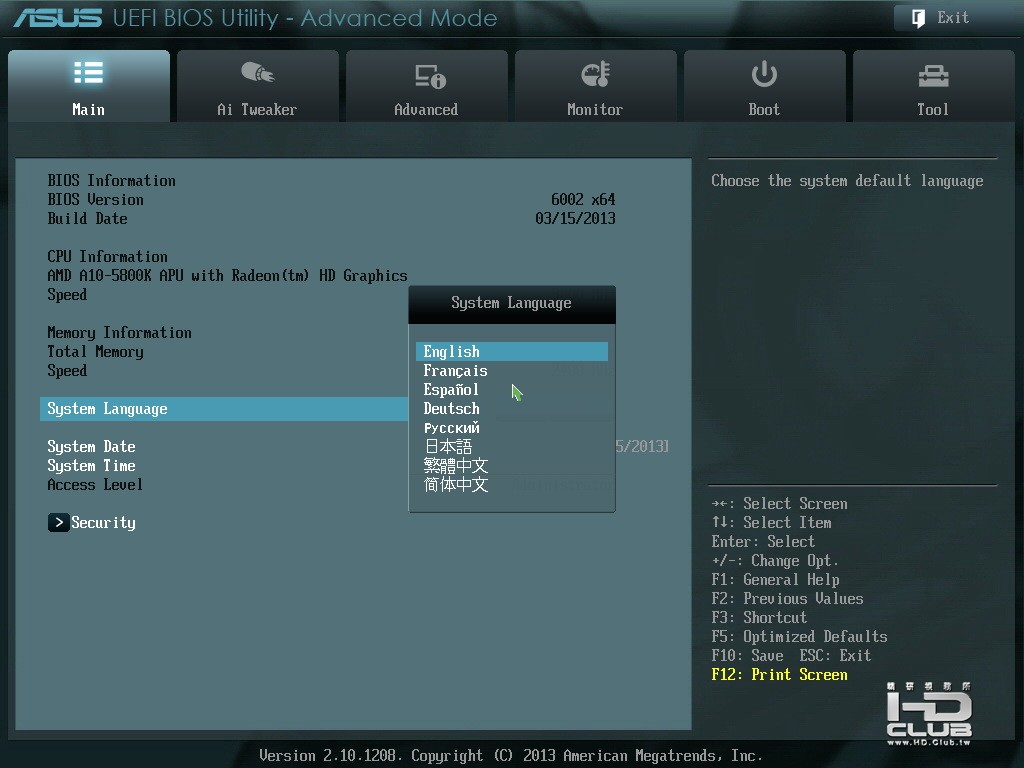

Advanced Mode屬於進階模式
設定與選項和傳統BIOS非常類似，ASUS提供八種語言可以切換

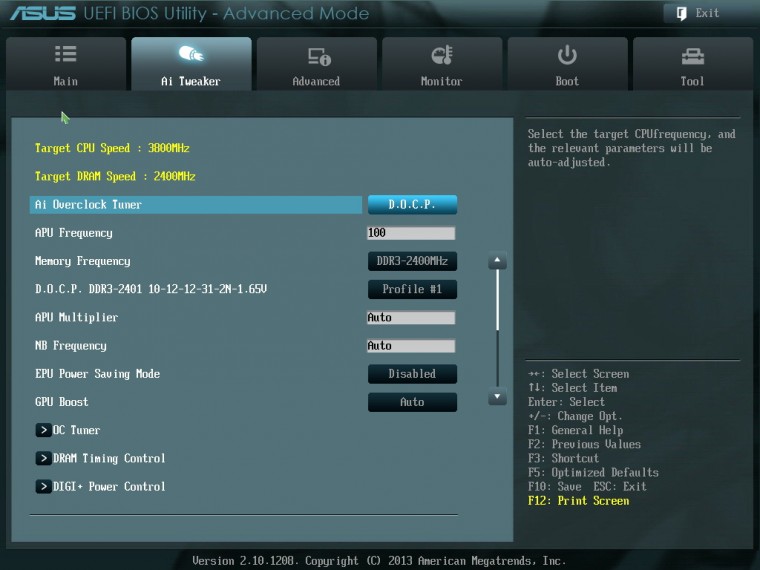

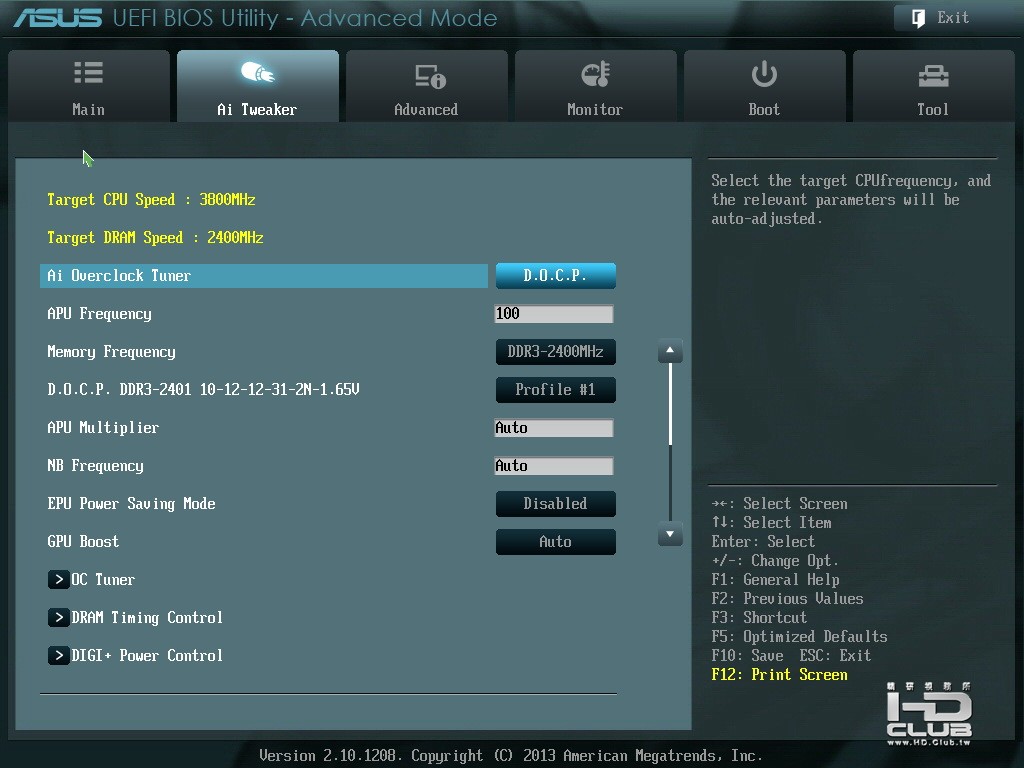

開啟D.O.C.P功能會將CORSAIR CMD16GX3M2A2400C10自動超頻到2400的高時脈

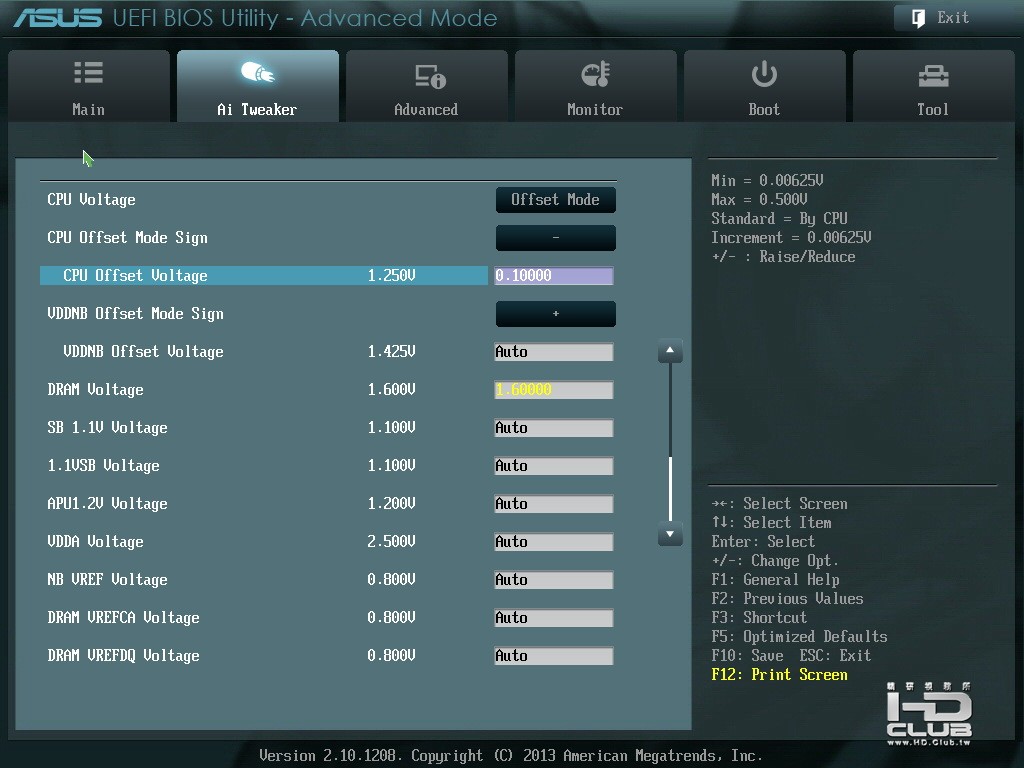

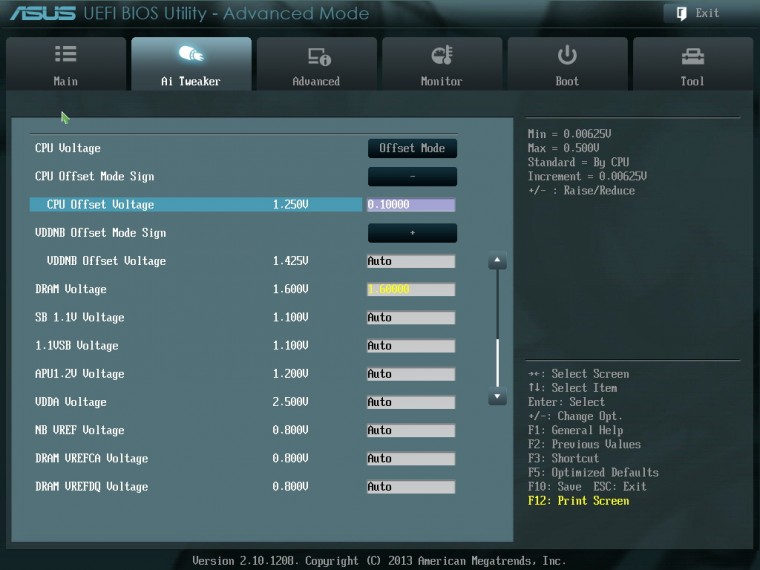

A10-5800K預設電壓顯示1.250V，在實際使用環境下，CPUZ會顯示到1.4XV左右
以預設電壓來說還是算偏高，設定改為-0.10000V，讓溫度表現會更好看一些
DDR3電壓運作於2400時，預設1.6500V降為1.6000V就能穩定使用

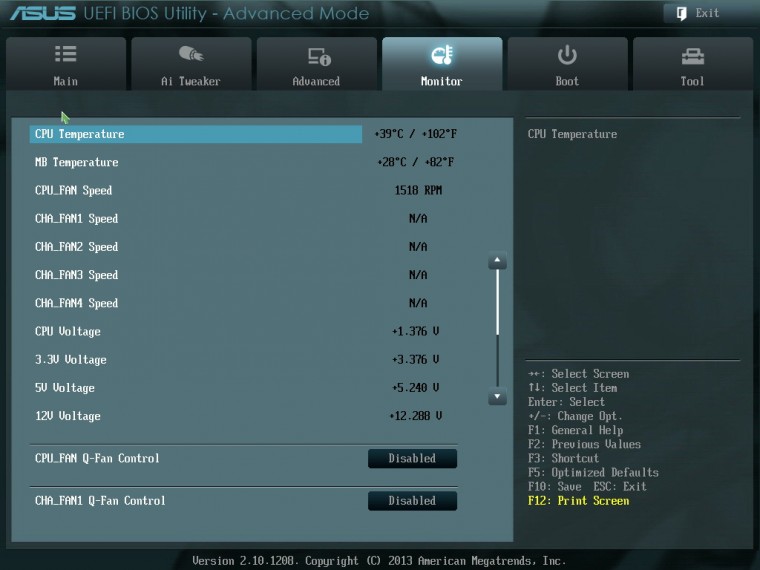

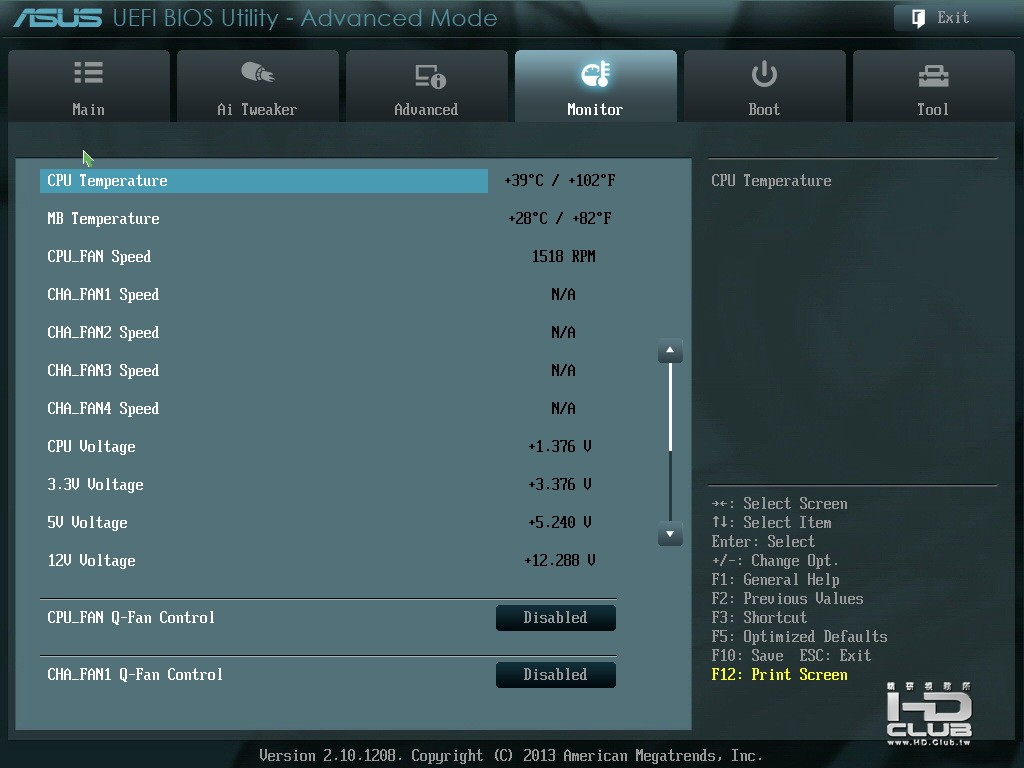

一些硬體溫度與電壓資訊的頁面

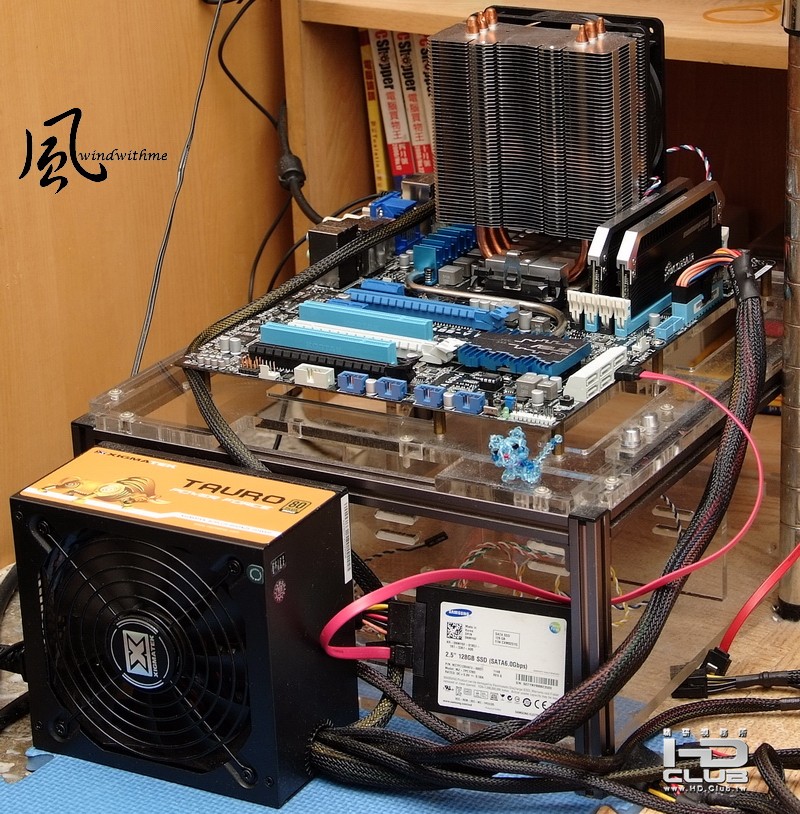

測試平台
CPU: AMD A10-5800K
MB: ASUS F2A85-V PRO
DRAM: CORSAIR DOMINATOR-GT DDR3 2400 8GX2
VGA: AMD Radeon HD 7660D
HDD: Samsung 830 Series 128GB SSD
POWER: XIGMATEK Tauro 400W Bronze
Cooler: XIGMATEK HDT-S1283
OS: Windows8 64bit

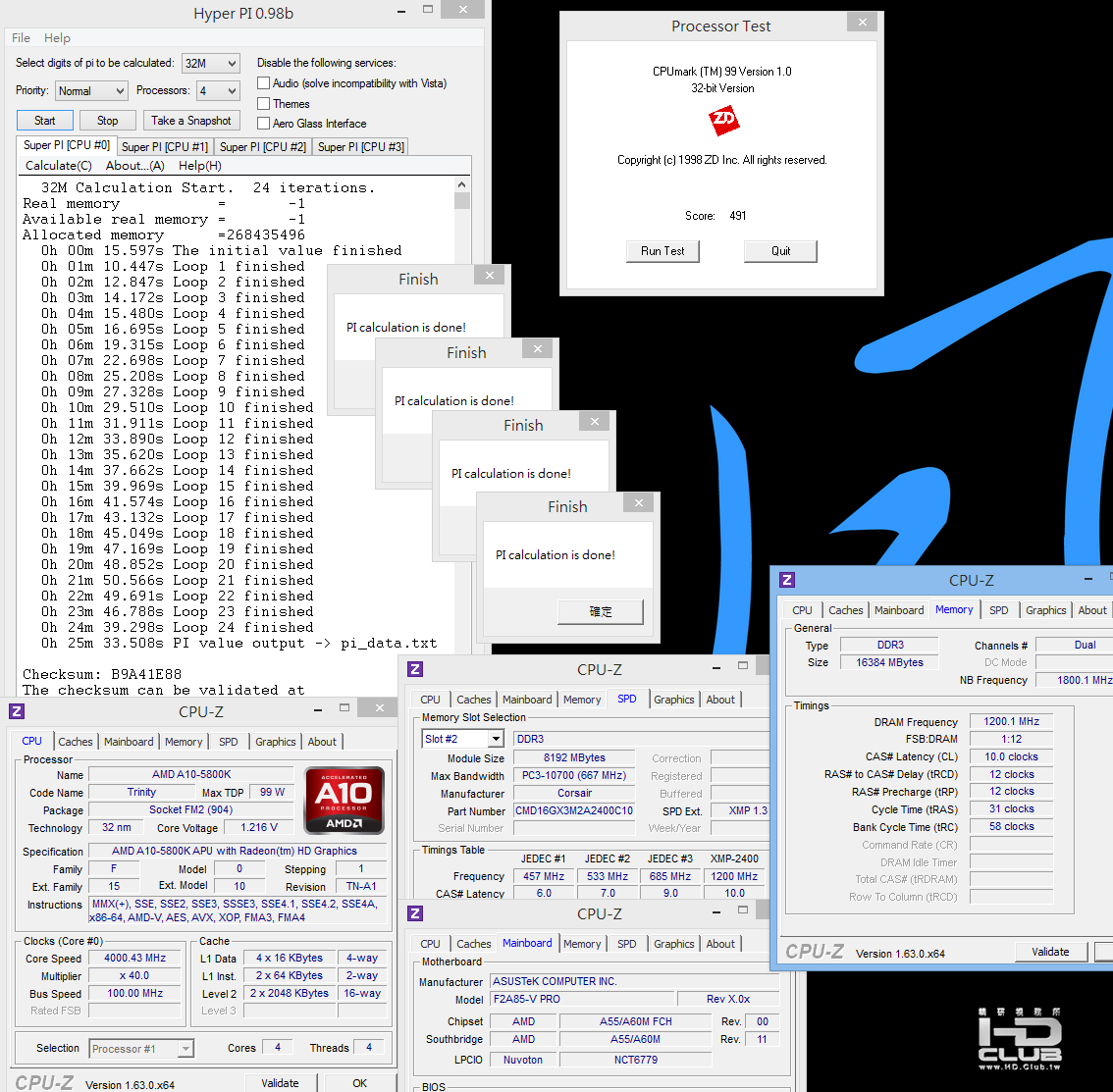

效能測試

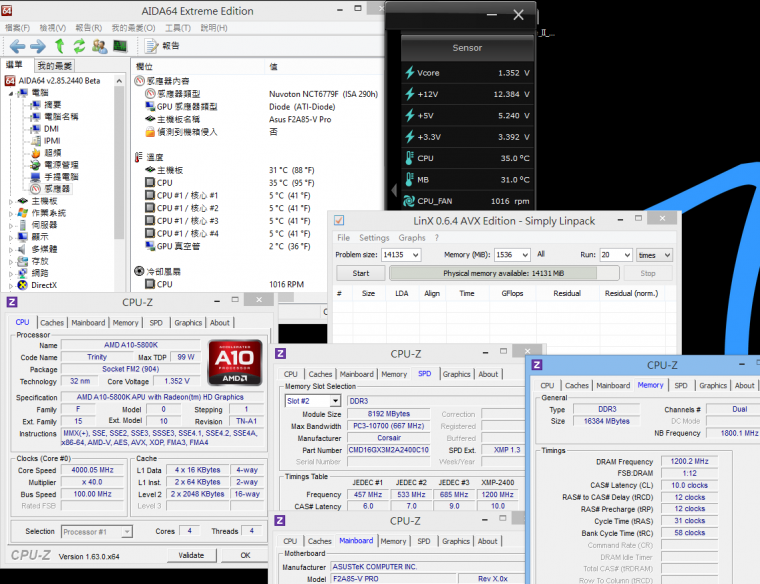

CPU 100 X 40 => 4000.43MHz
DDR3 2400.2 CL10 12-12-31

Hyper PI 32M X 4 => 25m 33.508s
CPUMARK 99 => 491

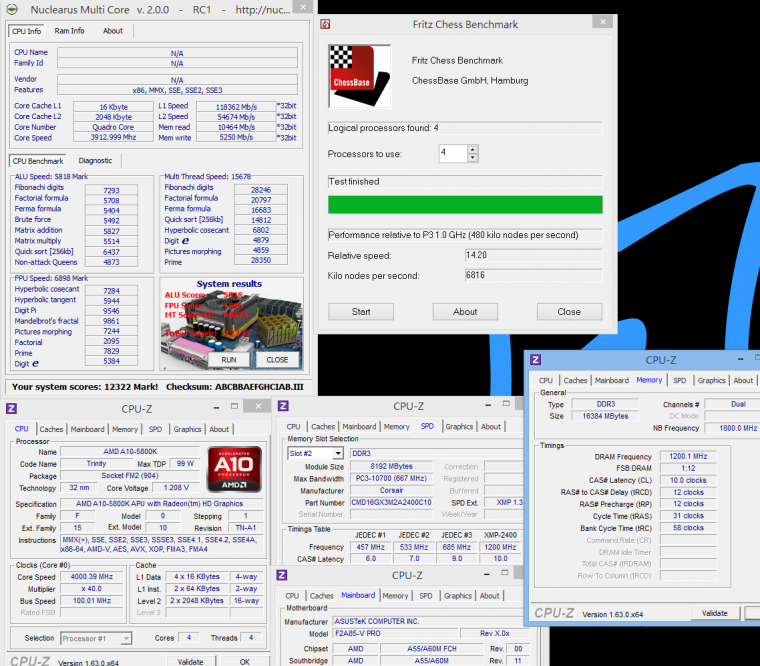

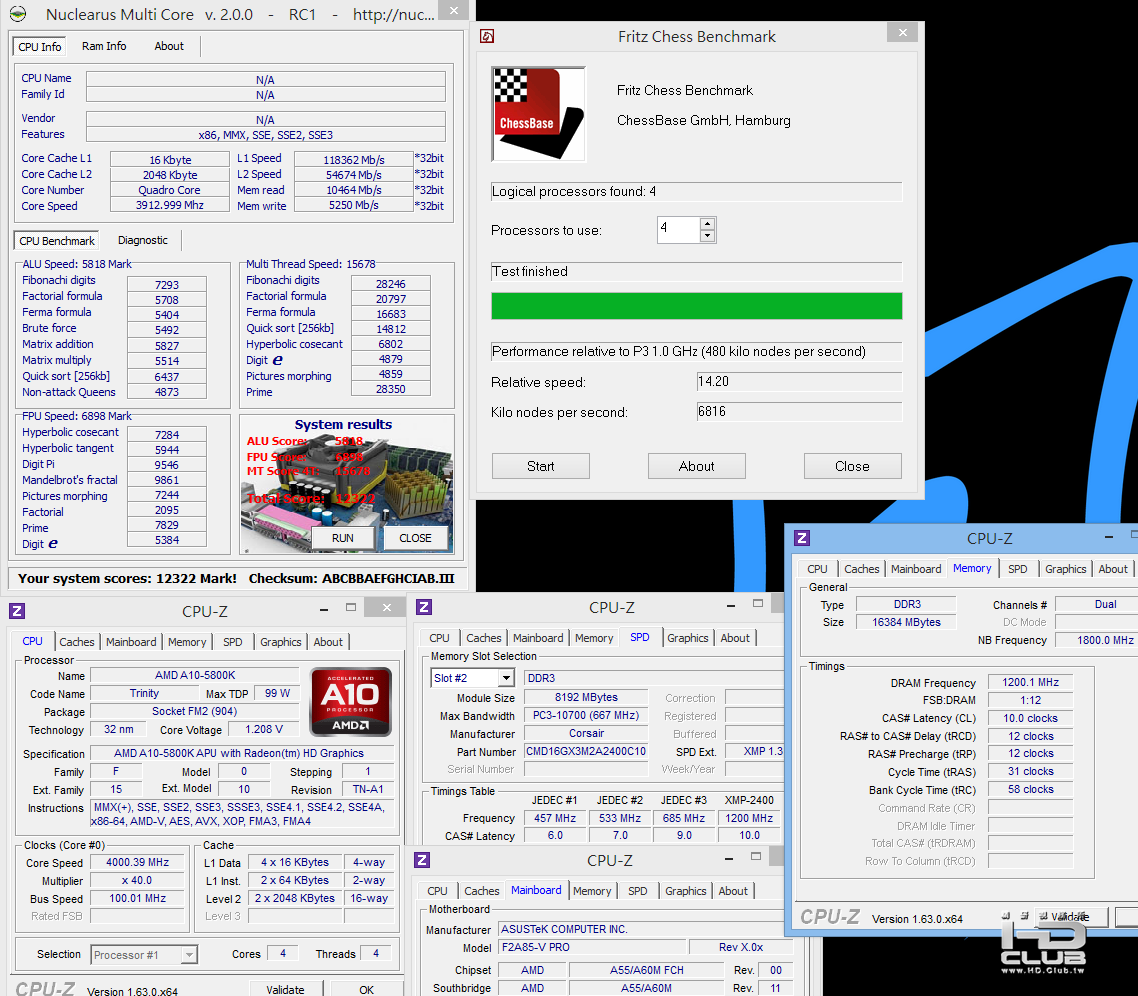

Nuclearus Multi Core => 12322
Fritz Chess Benchmark => 14.20/6816

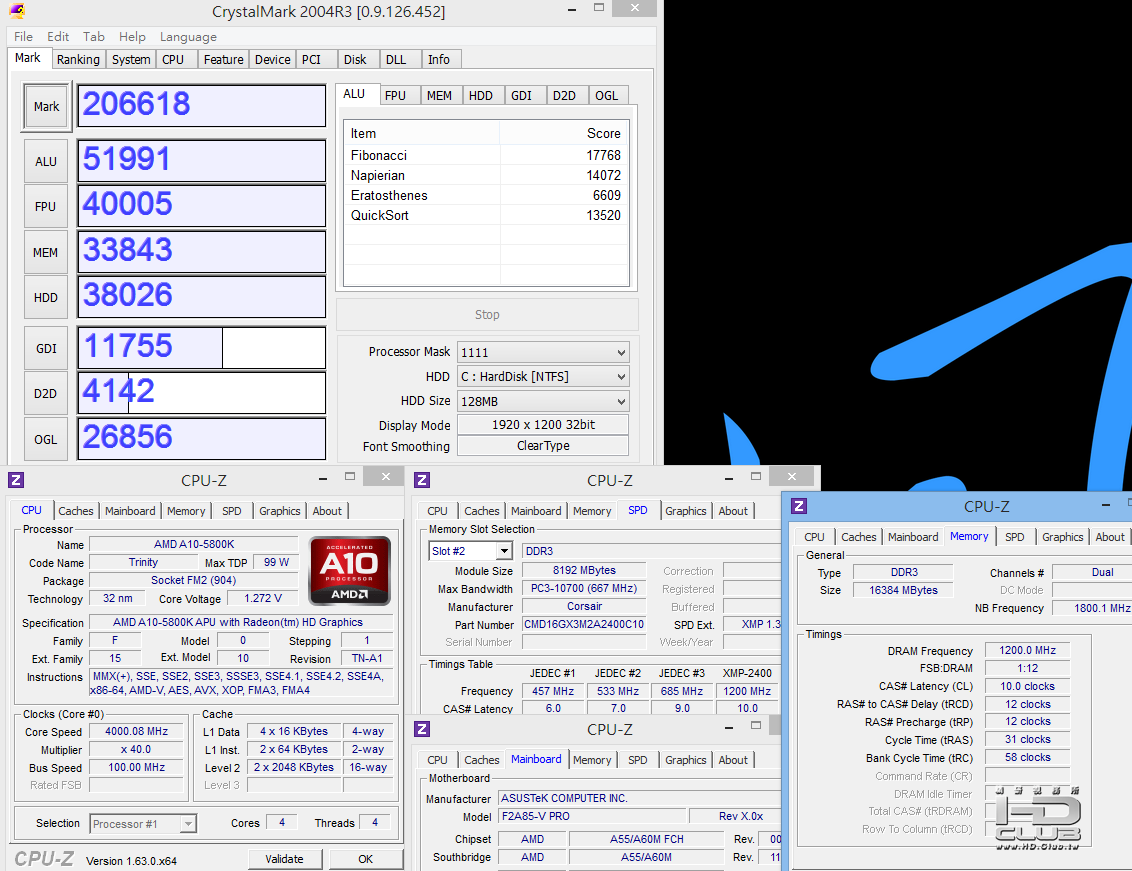

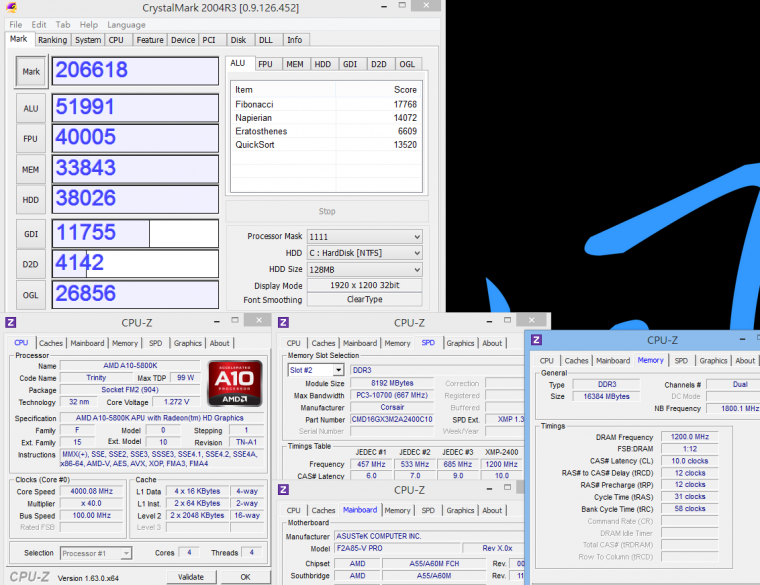

CrystalMark 2004R3 => 206618

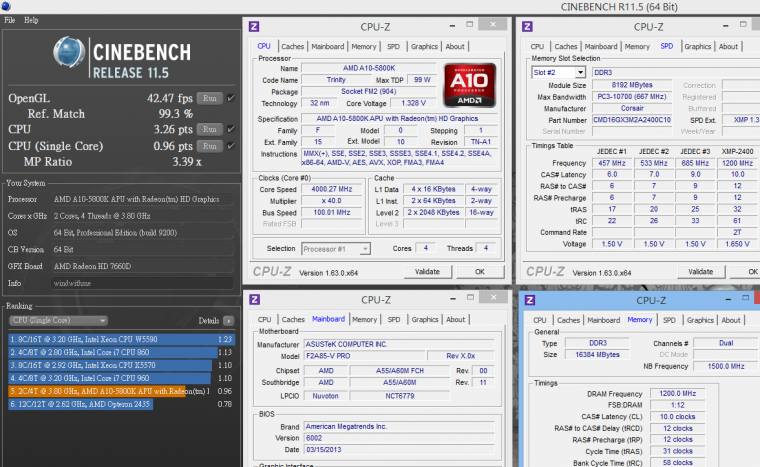

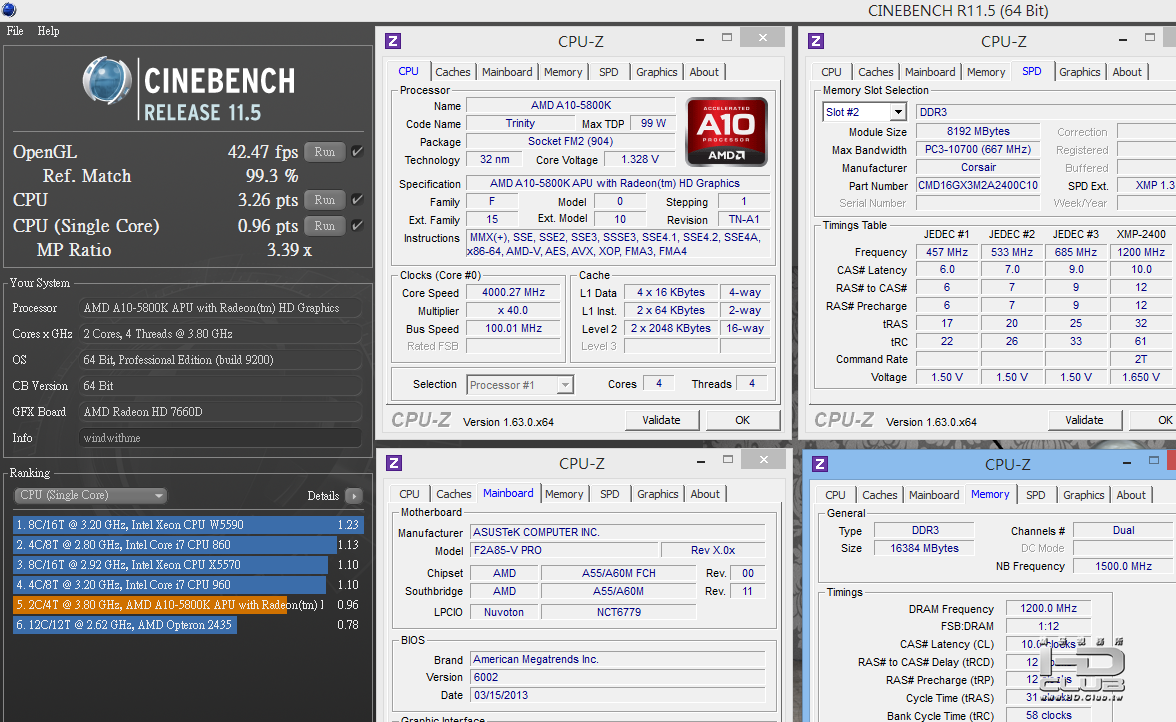

CINEBENCH R11.5
CPU => 3.26 pts
CPU(Single Core) => 0.96 pts

windwithme

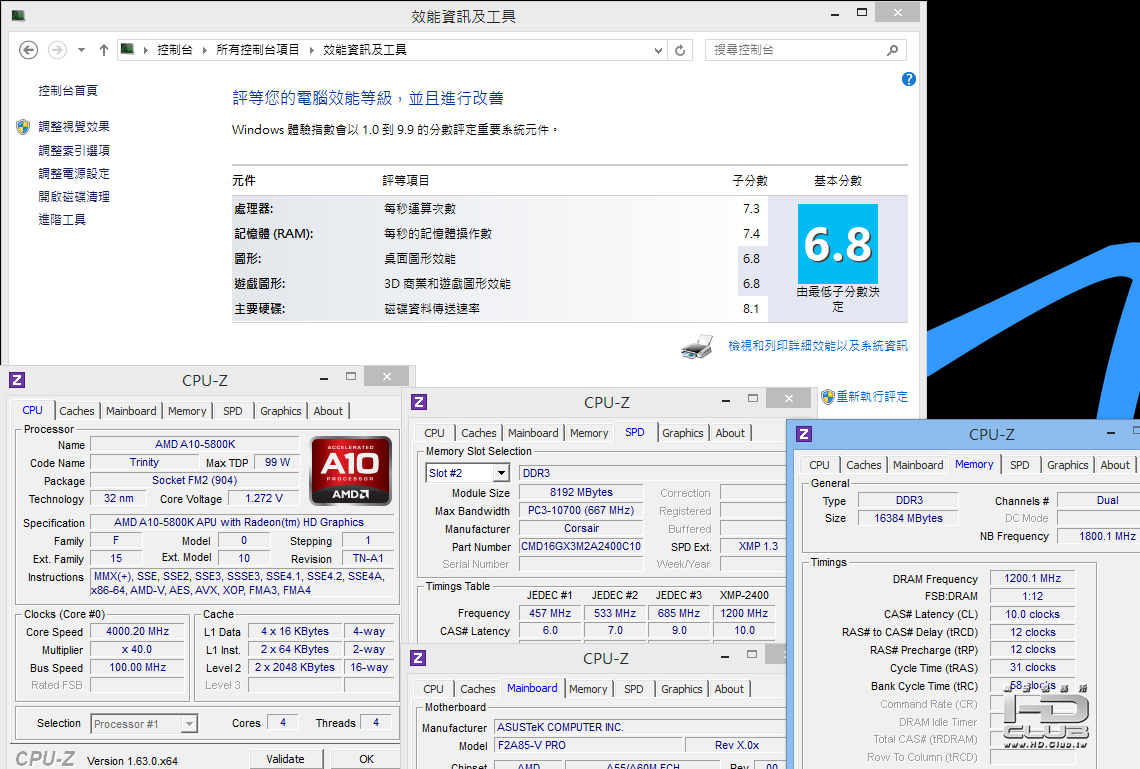

Windows8體驗指數 - CPU 7.3


FM2 5800K CPU對於空冷環境的超頻時脈最高約4.5~4.6GHz穩定
上一代FM1 3850在空冷狀態下最高超頻時脈大約3.5~3.6GHz
可以看到FM2新架構在時脈表現會高出許多，不過效能並沒有太大進步
也許就是FM2 4.5GHz的效能約等同於FM1 3.5GHz的效能，算是比較遺憾的地方
如果不是太要求效能的使用者，5800K在單執行緒與多工效能也還算堪用
單以產品C/P值來論，A10-5800K也算是對得起它的市場價位

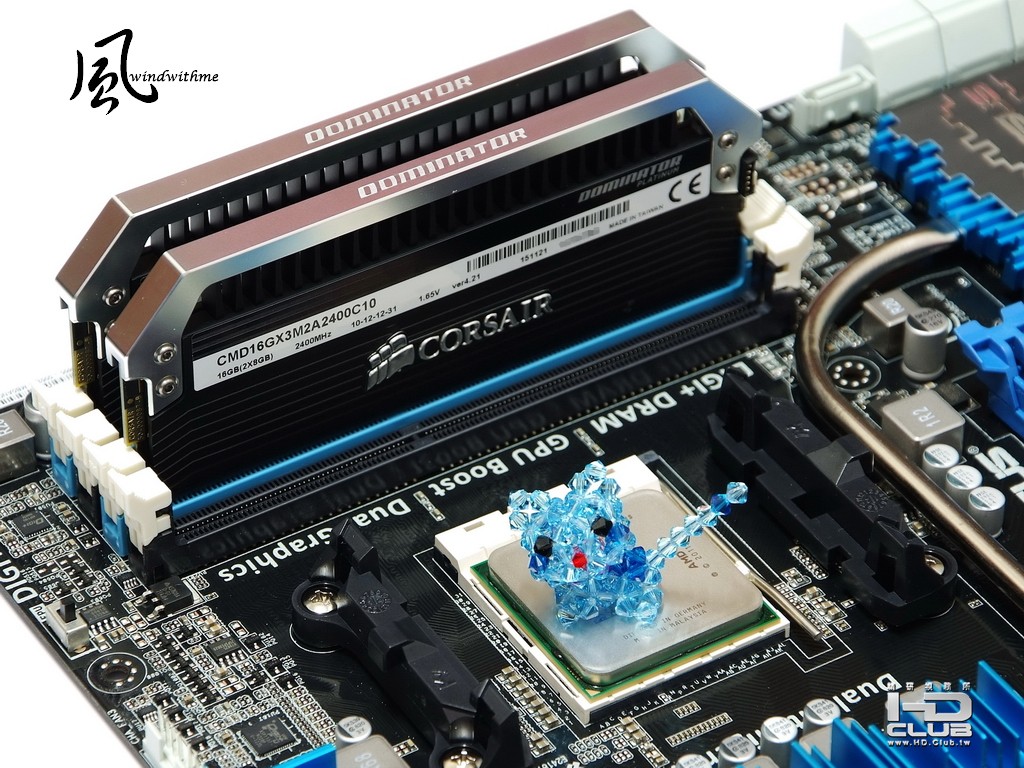

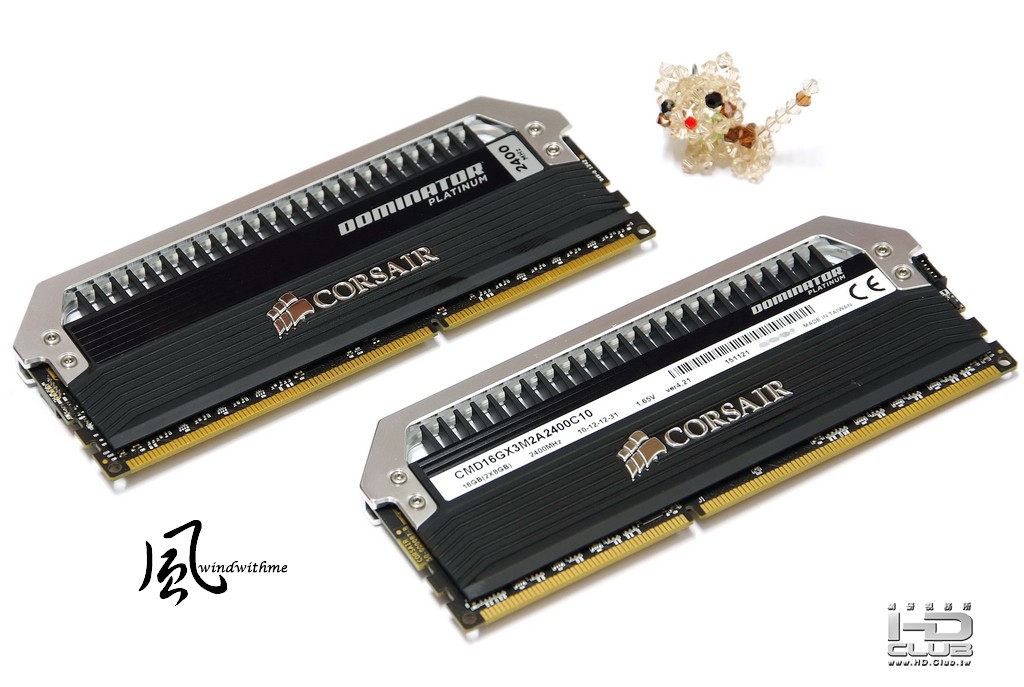

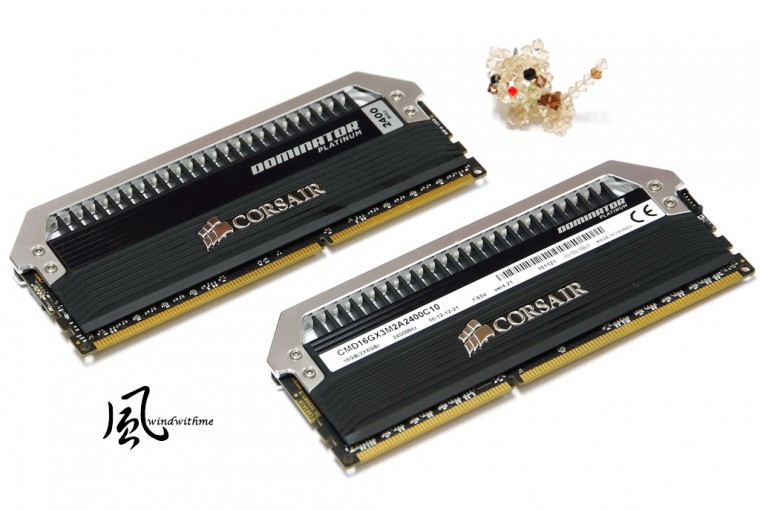

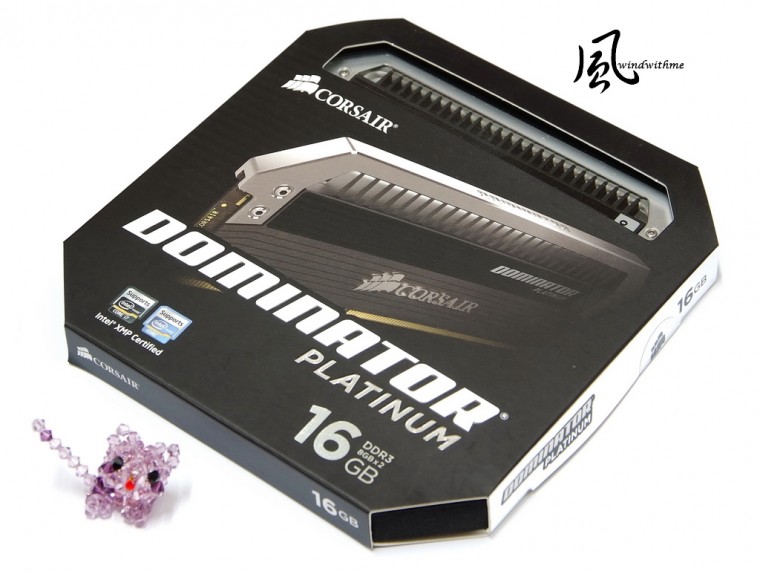

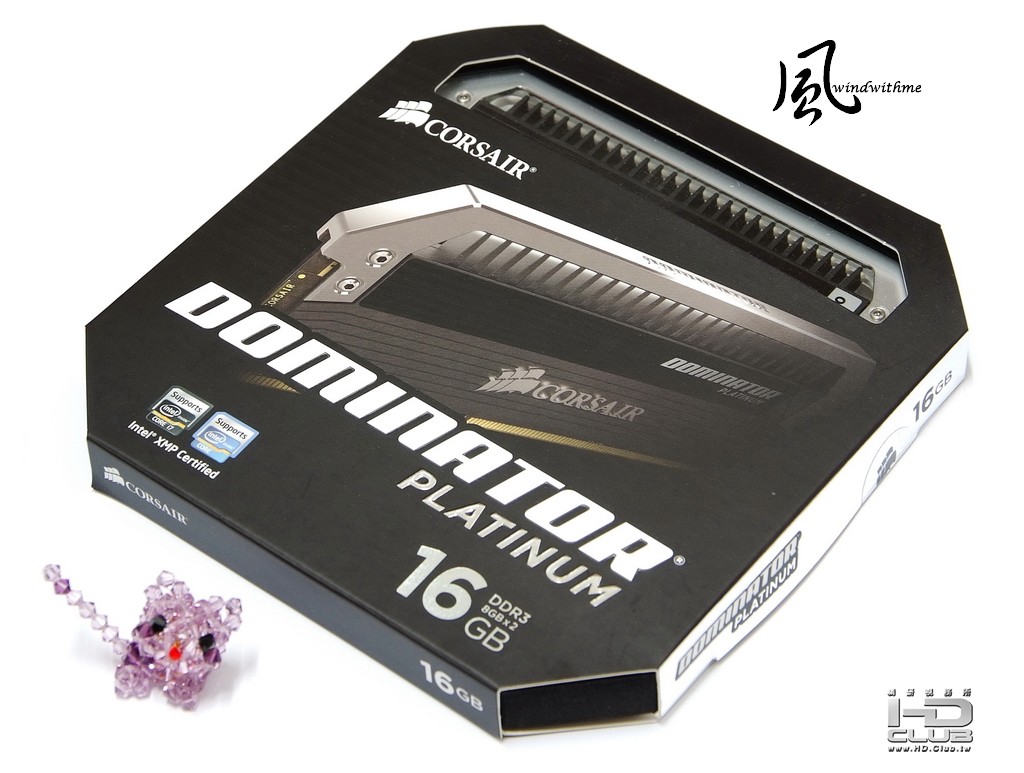

DDR3使用美國CORSAIR Dominator Platinum系列，型號為CMD16GX3M2A2400C10
外包裝十分地特別，主要適合於Intel最新平台，容量為8GB X 2


Dominator Platinum為CORSAIR最高階DDR3產品線
對於散熱片的質感與設計方面都比以往Dominator GT系列還要更好
圖中規格為DDR3 2400 CL10 12-12-31 1.65V

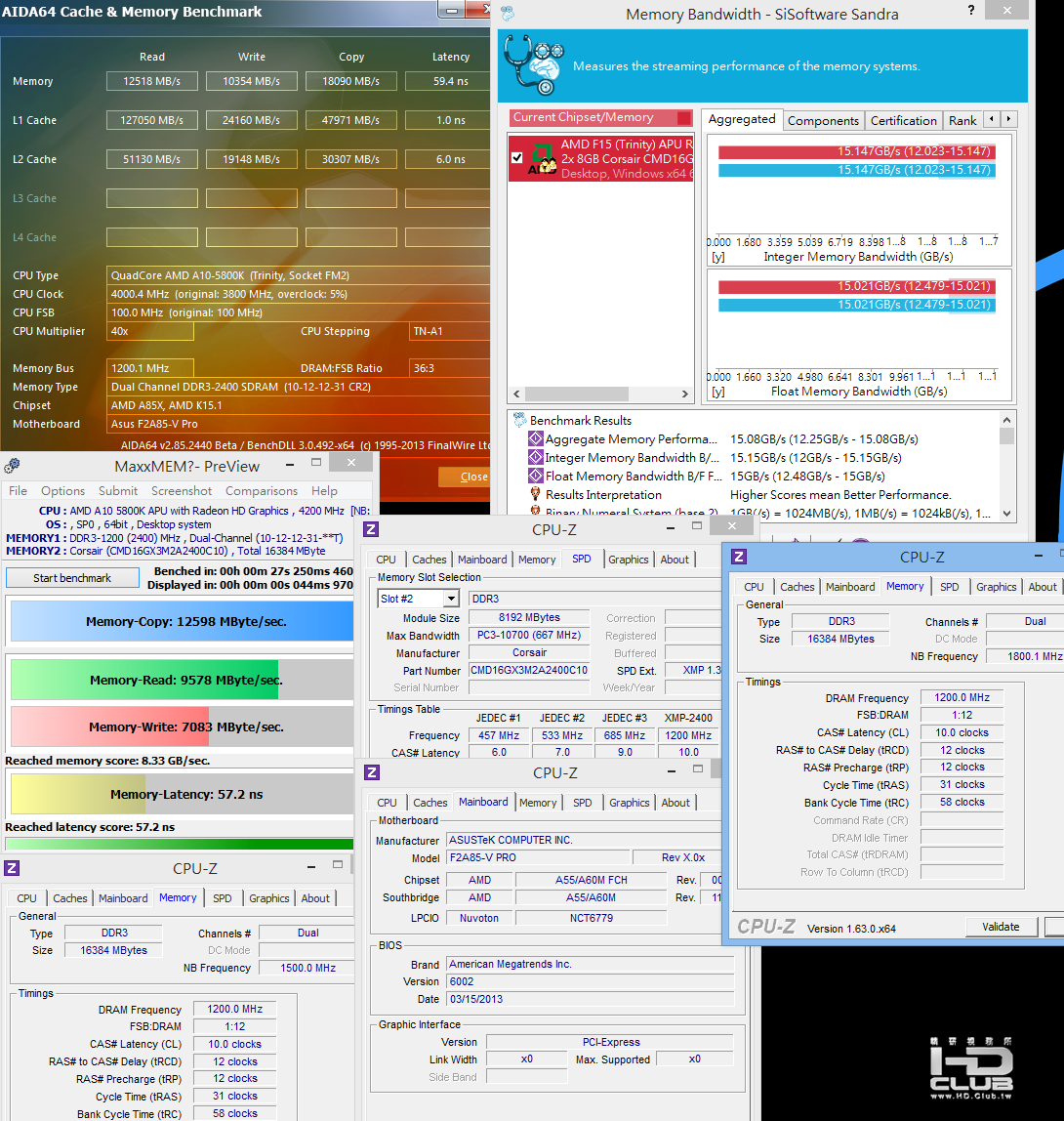

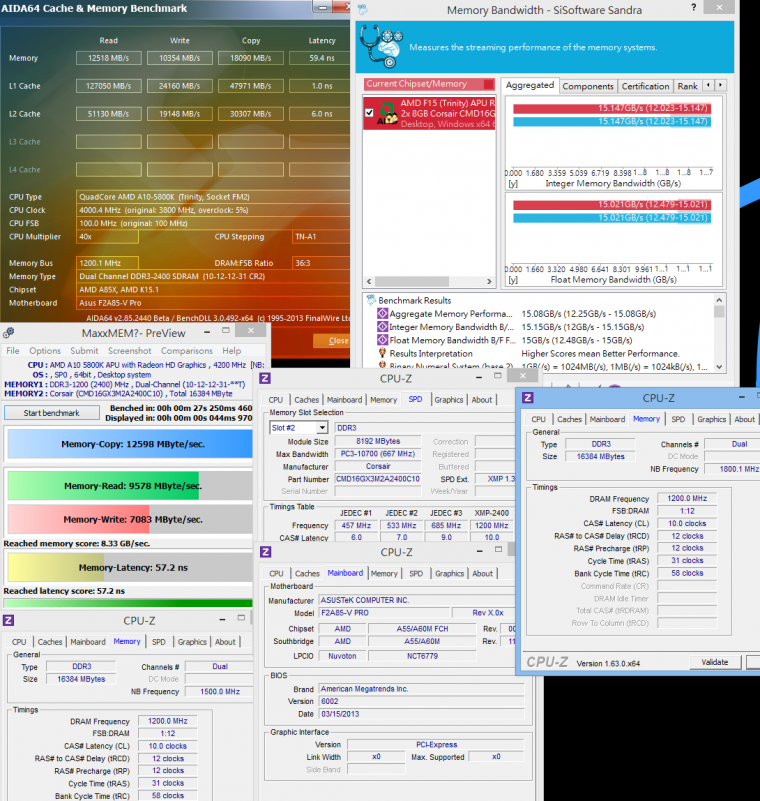

DRAM頻寬測試
DDR3 2400 CL10 12-12-31 2T
ADIA64 Memory Read - 12518 MB/s
Sandra Memory Bandwidth - 15147 MB/s
MaXXMEM Memory-Copy - 12598 MB/s


先前使用FM2平台時，曾以為CPU不超外頻的狀況下，DDR3最高時脈可達到2133
比起前一代FM1平台只有1866來看，DDR3時脈有往上再提升一級
此回ASUS F2A85-V PRO能讓DDR3達到再高兩級的2400高時脈
除了DDR3本身體質要夠好之外，ASUS MB在DRAM調效也有其出色之處
近兩年AMD對於新架構設計上，DDR3時脈確實有明顯再提升一些
不過傳輸頻寬還是AMD較弱的一環，在頻寬數據還是較Intel平台低上一半左右
希望未來除了提升DDR3時脈之外，高頻寬也是對效能很重要的一個環節

3D效能測試
內顯AMD Radeon HD 7660D

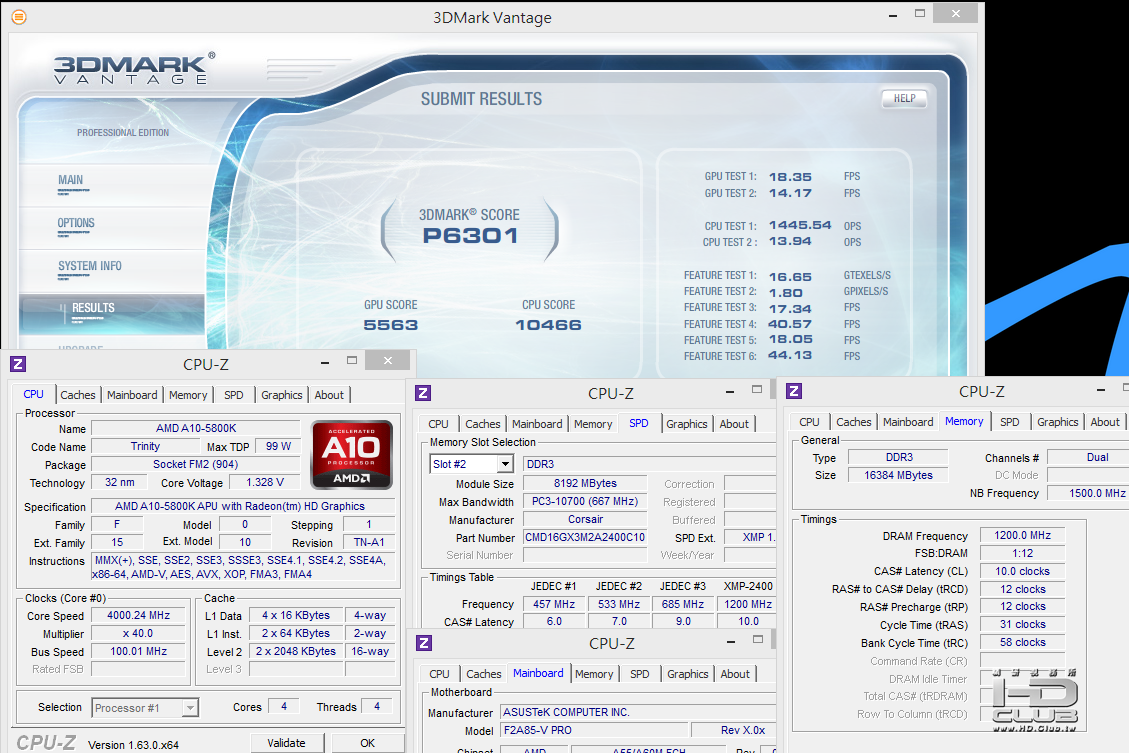

3DMark Vantage => P6301

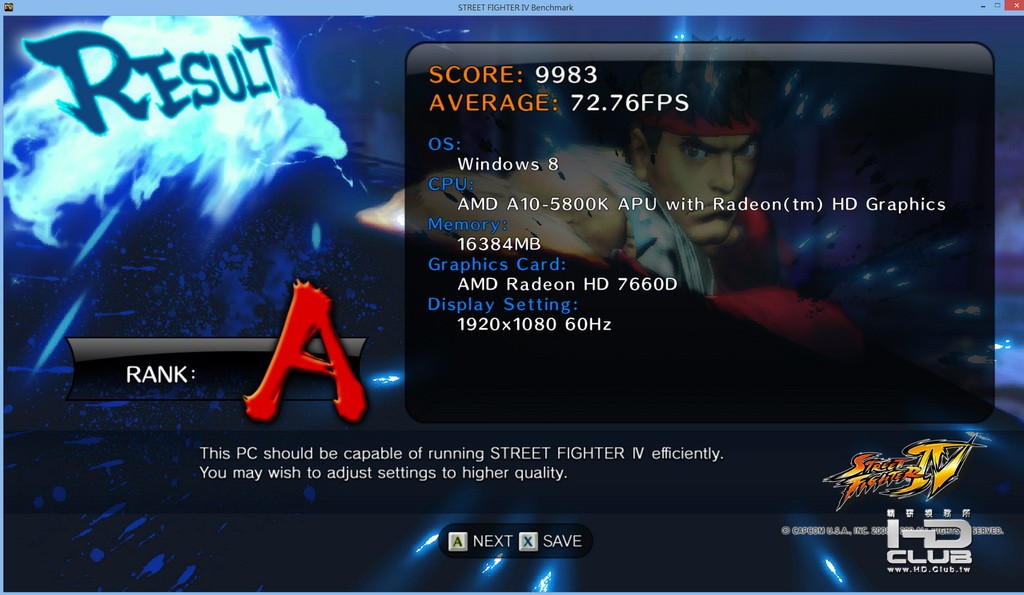

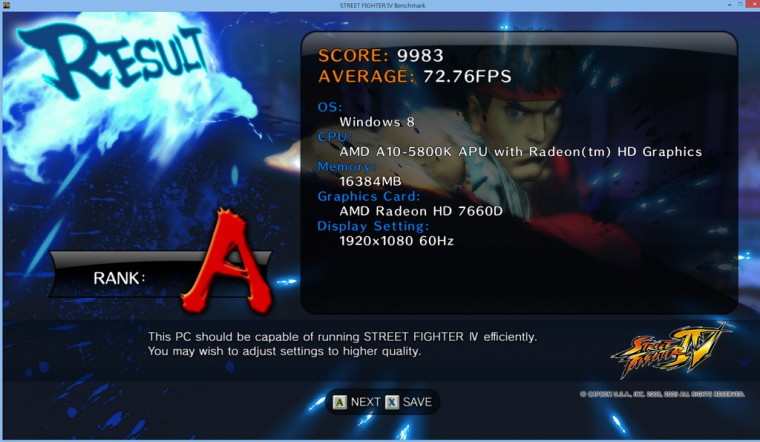

StreetFighter IV Benchmark
1920 X 1080 => 72.76 FPS

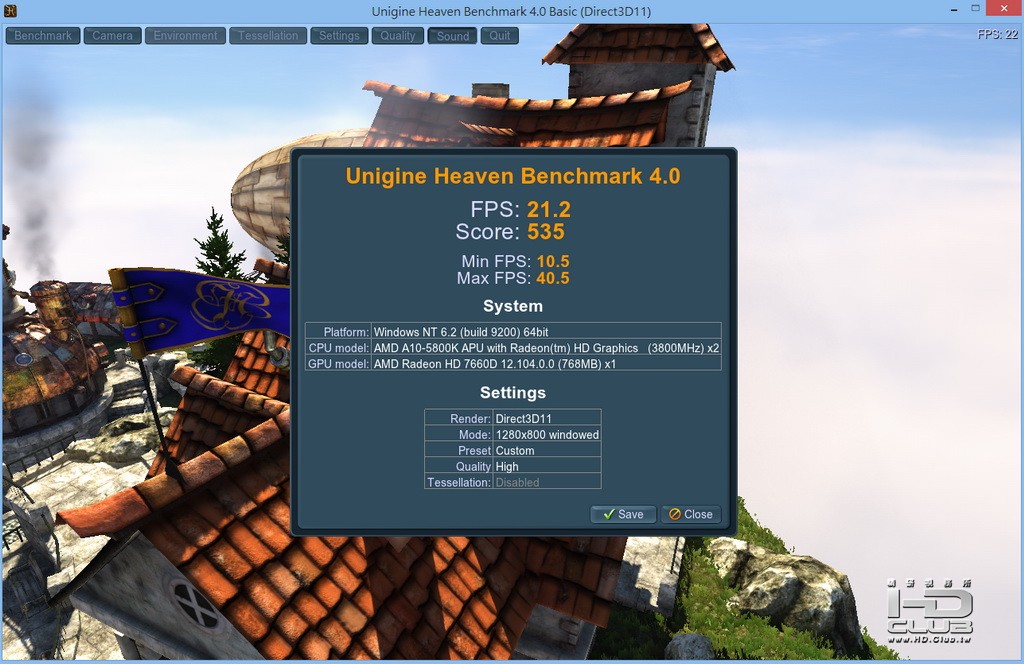

Unigine Heaven Benchmark 4.0
1280 X 720 => 21.2 FPS


A10-5800K內建Radeon HD 7660D GPU為APU在3D效能最高的型號
Radeon HD 7660D比起上一代Radeon HD 6550D最高約增強20%左右
3D效能增幅範圍較一般，是FM2新世代較讓人感覺較為可惜的地方
對於3D效能表現，只要是中階以下的Game或是特效不要開到最大，應該都可以順暢使用
AMD APU平台最大的優勢之一就是在於內建GPU效能平均值都較為出色

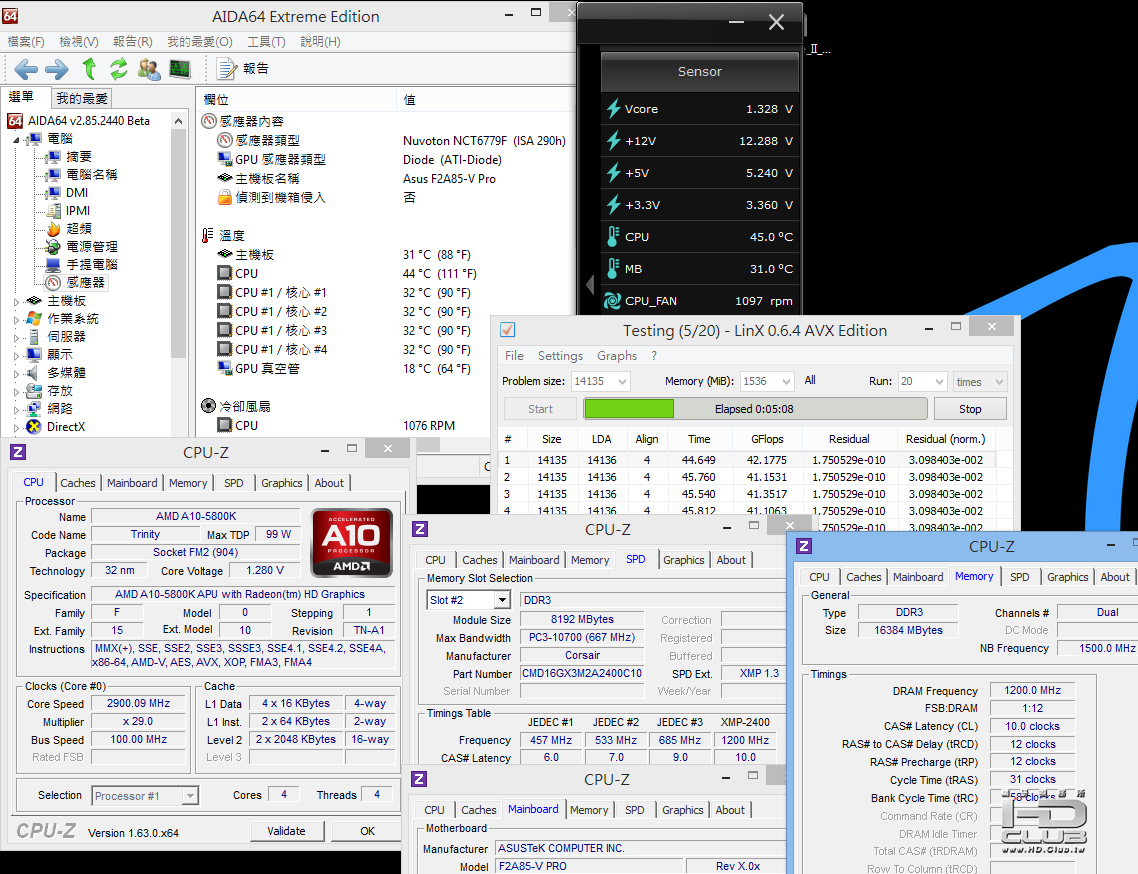

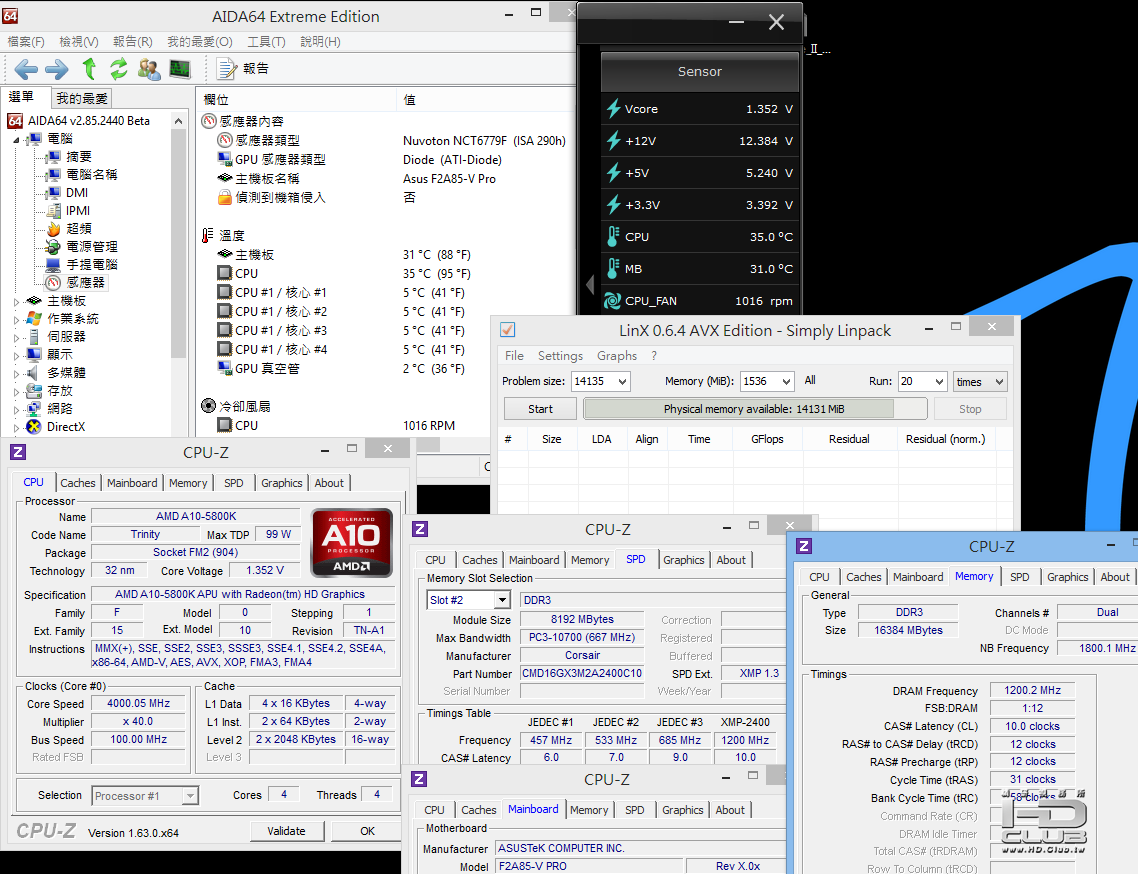

溫度表現(室溫約28度)
系統待機時 - 35


CPU全速時 - 45
LinX 0.6.4


FM2 32nm APU與FX CPU在許多測溫軟體得到的溫度數據都偏低許多
也比室溫低許多，常看過0~8度的數據，但CPU並非致冷片，通電使用應會比室溫還高一些
常態使用環境應該是不可能出現的溫度，在左方AIDA測出來的溫度不需參考也不列入比較
改用ASUS ASUS AI Suite II軟體中的Sensor會顯示較精確的溫度資訊
A10-5800K在溫度表現相當不錯，只使用中階散熱器，CPU待機時約35度
全速時也約45度，當然這也與預設時脈與降低電壓運作有些許關係
不過整體而言，A10-5800K在一般使用下的溫度並不算高，稱得是FM2平台的優點之一

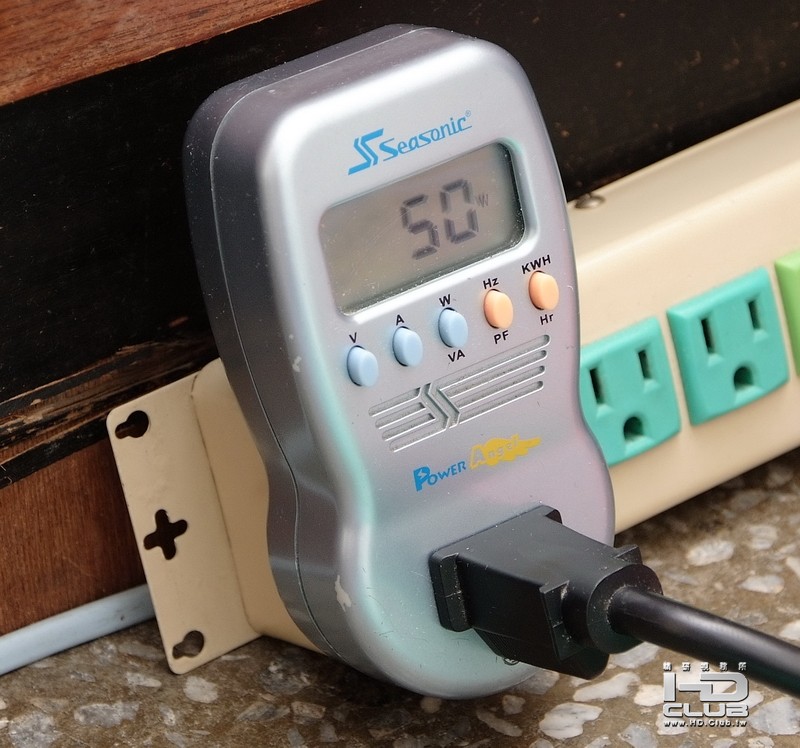

耗電量測試
系統待機時 - 50W

windwithme

CPU全速時 - 137W
LinX 0.6.4


以CPU預設時脈來看，待機耗電量約50W，感覺會有點偏高
全速耗電量達到137W，這部份的耗電量範圍又再拉得更高一些
耗電量是AMD未來需要再加強的部分，雖然導入32nm製程，功耗卻沒有顯著地降低

CPU超頻方式分為兩種，一種是調整CPU外頻，另一種是調整CPU倍頻
而A10-5800K為不鎖倍頻的版本，調整CPU倍頻的是比較簡單也較有效率的方式

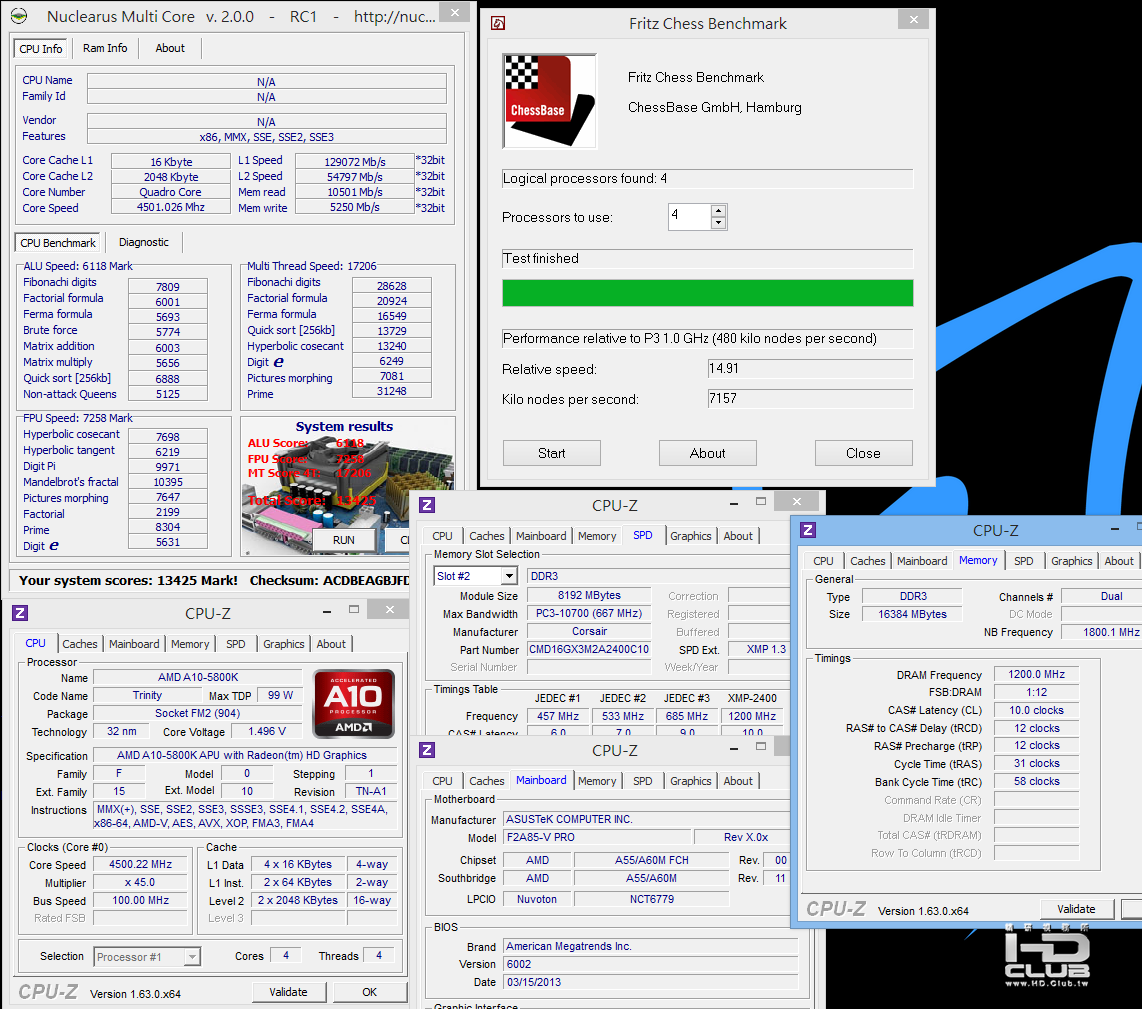

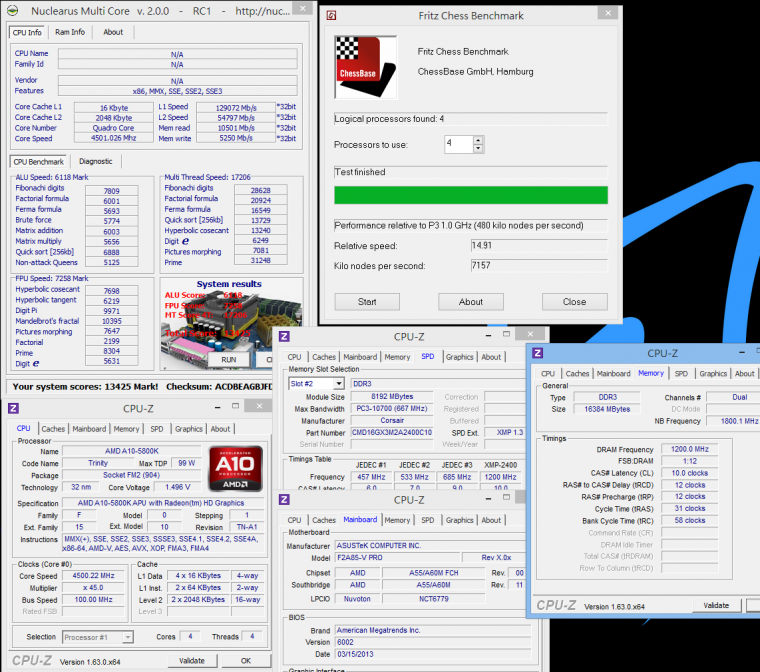

將CPU調整為100 X 45，也就是總時脈4.5GHz的超頻狀況下運作，當然CPU電壓也要提高一些

Nuclearus Multi Core => 13425
Fritz Chess Benchmark => 14.91/7157


Nuclearus Multi Core比預設值高出約9%
Fritz Chess Benchmark比預設值高出約5%

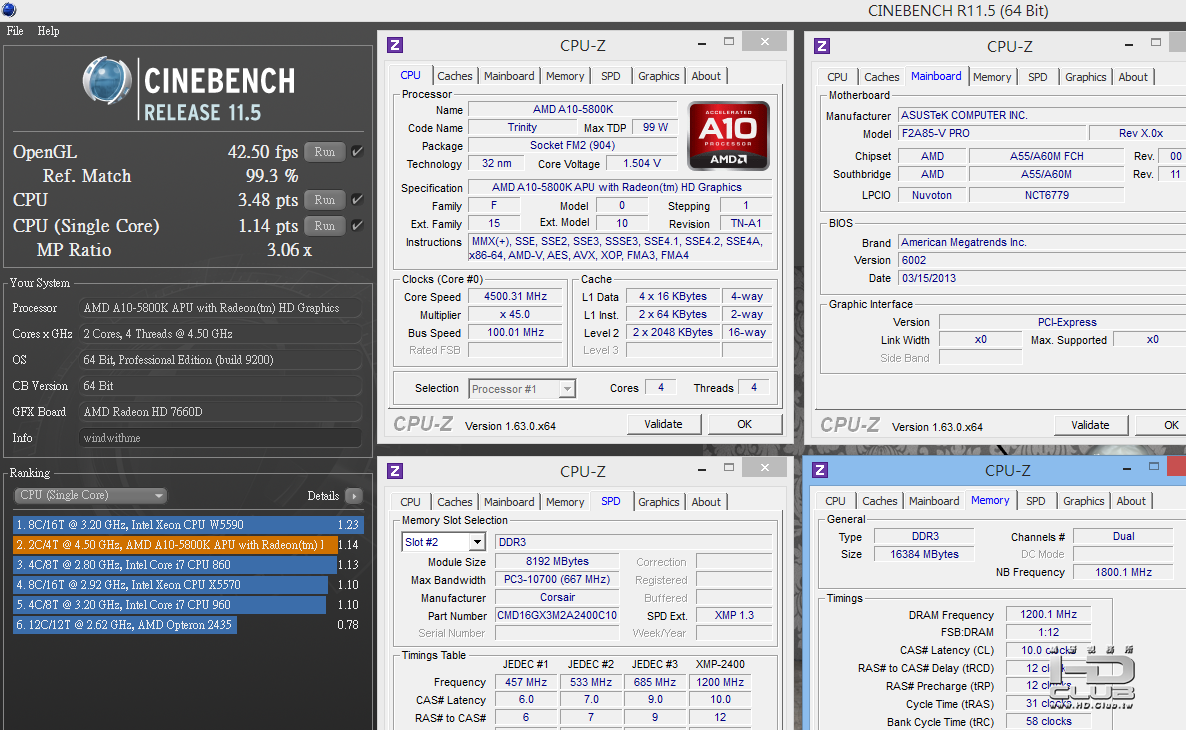

CINEBENCH R11.5
CPU => 3.48 pts
CPU(Single Core) => 1.14 pts


CPU單執行緒比預設值高出約18.75%
CPU多工效能比預設值高出約6.7%
由以上預設值最高4.2 GHz OC到4.5GHz效能對比之下
可以看出在單執行緒的效能增進可到18%以上，反而在多工效能只增加約5~6.7%左右
這部份可能與FM2架構改採用2M4T有關，在多工效能的效率還有強化的空間

ASUS F2A85-V PRO
優點
1.採用質感較佳的黑色PCB，高階FM2 MB卻在市場中為平價定位
2.兩種模式的UEFI BIOS介面，兼顧簡易與進階兩種使用方式
3.DIGI+電源控制技術，讓APU與DRAM的電壓更為穩定
4.可超頻至DDR3 2400穩定運作的A85X MB
5.IO部份共有4種不同的內顯輸出Port與4個USB 3.0裝置

缺點
1.A10-5800K在預設值的電壓波動範圍約1.392~1.440V，有些偏高
2.建議內建除錯燈號與簡易Power / Reset / Clear CMOS按鈕



效能比 ★★★★★★★★★☆ 86/100
用料比 ★★★★★★★★★☆ 85/100
規格比 ★★★★★★★★★☆ 88/100
外觀比 ★★★★★★★★☆☆ 81/100
性價比 ★★★★★★★★☆☆ 83/100

從以上FM2 CPU測試可以看到CPU / DDR3已經提升到4.5GHz / 2400的水準
對比於前一代的極限約落在CPU / DDR3達到3.5GHz / 1866的等級
FM2架構在時脈明顯有進步，提升高時脈同時希望也能有再提高效能的數據表現
Radeon HD 7660D在3D內顯有些許進步，對於某些支援DX11 Game會有較出色的表現



華碩所推出的F2A85-V PRO，在用料與規格方面都有相當不錯的表現
對於超頻能力也有較高的水準，尤其是對於DDR3超頻時脈讓人印象深刻
ASUS對於軟硬體的技術和軟體支援度也相當地高，光是說明書規格就有豐富的技術說明
如果需要高階FM2 ATX MB的使用者來說，F2A85-V PRO是一款C/P值很不錯的選擇
windwithme覺得對於已經擁有FM1的使用者來說，想要升級FM2的誘因並不算太大
但如果是要買新平台的消費者，需求為CPU效能夠用與內建GPU效能要較強
那AMD FM2不失為一款在中低階消費市場中相當平價的一個平台
