HD.Club 精研新氣象(精研總部裝修全紀錄,圖爆多)

[複製連結]

發表於 2009-4-20 00:21:52 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
HD.Club 精研新氣象
這個 logo前幾年就設計好的,不過都沒空處理更新。
所以就一直延用最初的那個logo到現在了。

原本我們的工作室一直都在同一棟的三樓,說要搬到一樓已經講了很多年了。
直到了2009年才實踐.....



 樓主| 發表於 2009-5-24 07:54:14 | 顯示全部樓層

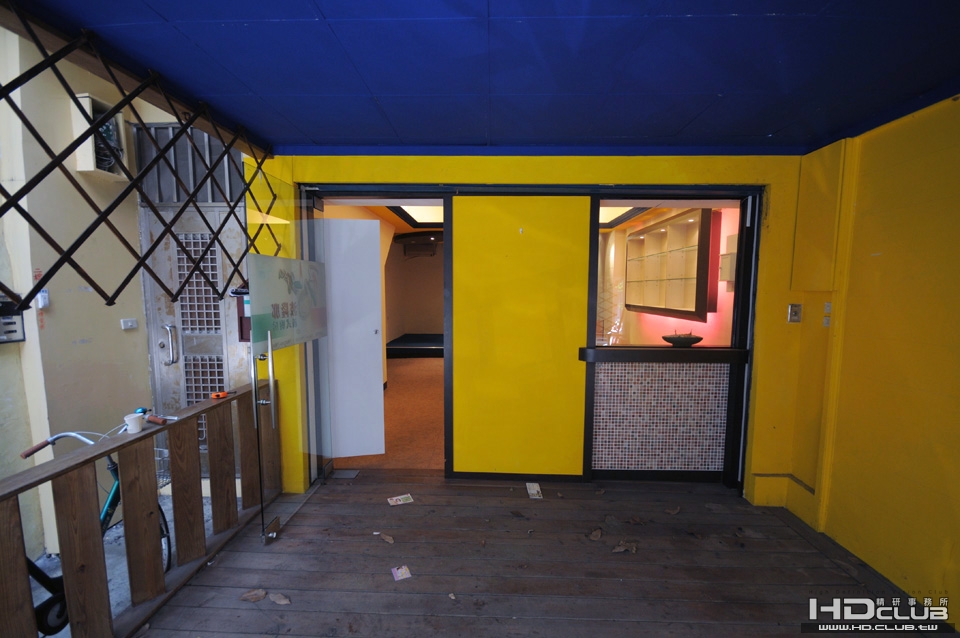

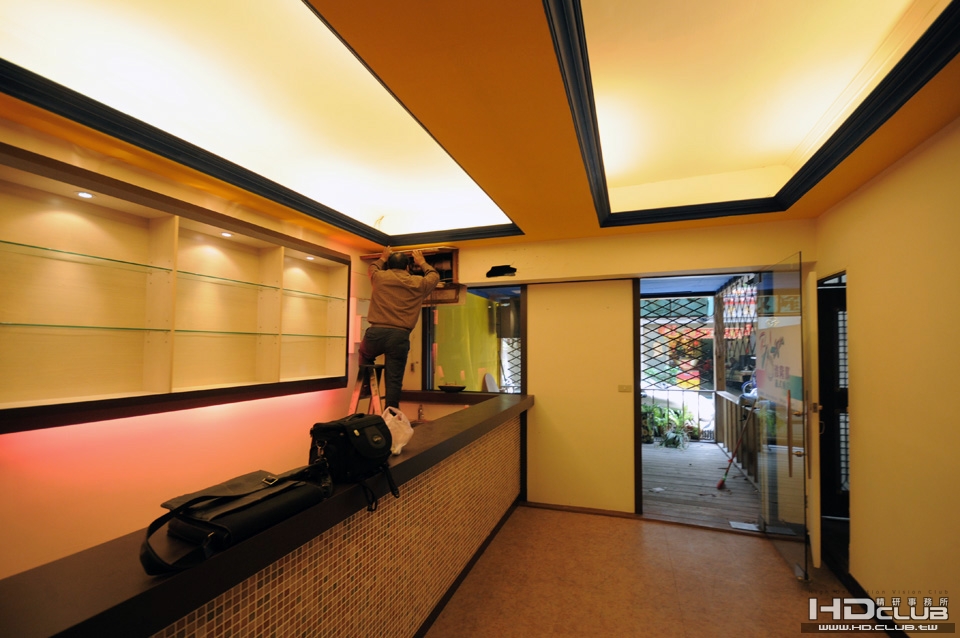

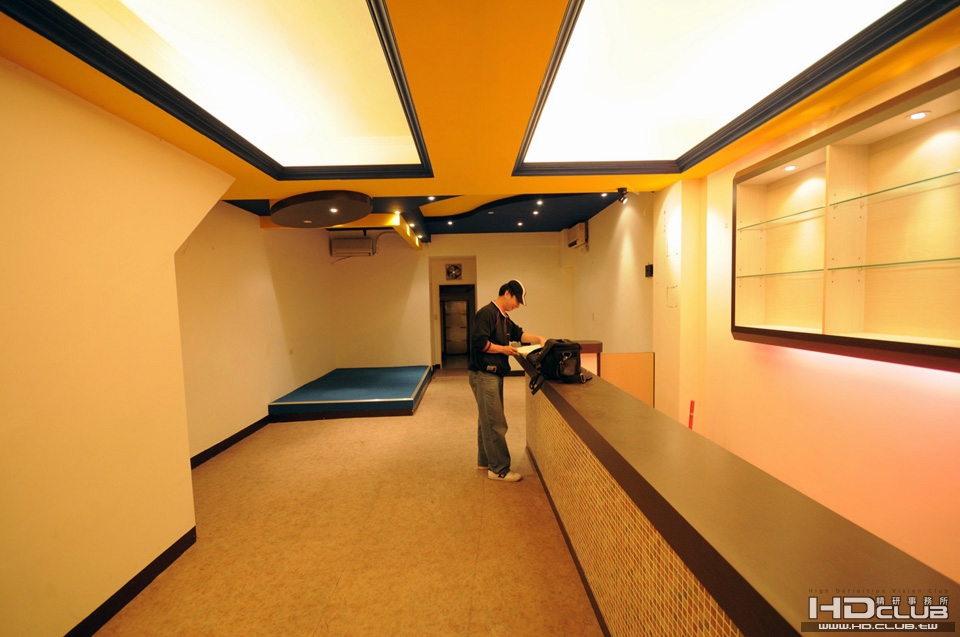

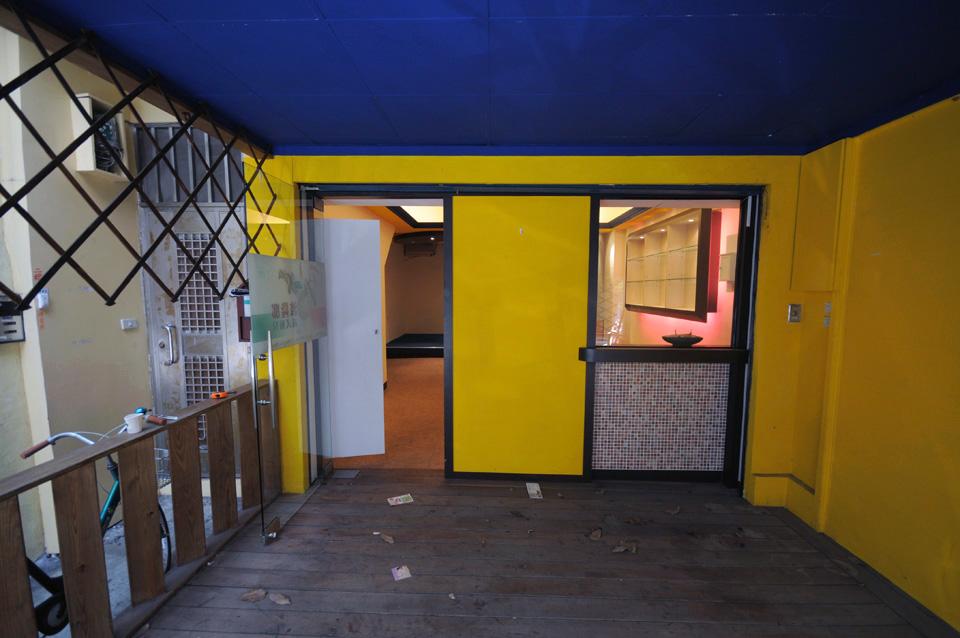

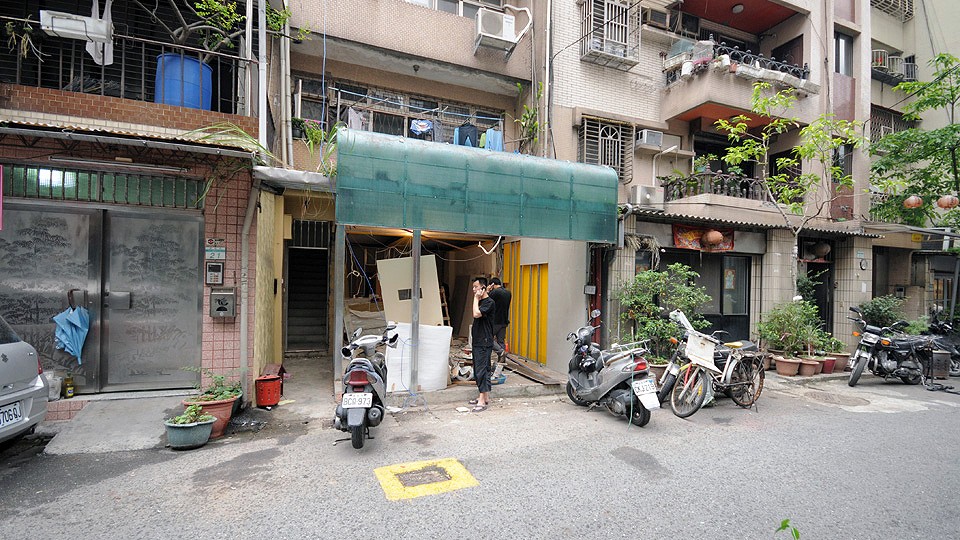

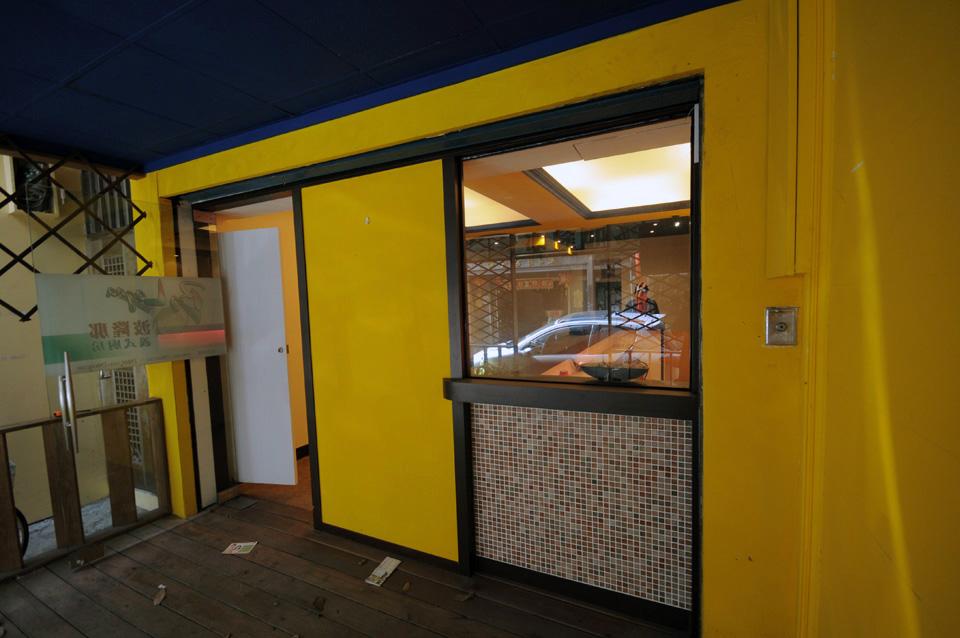

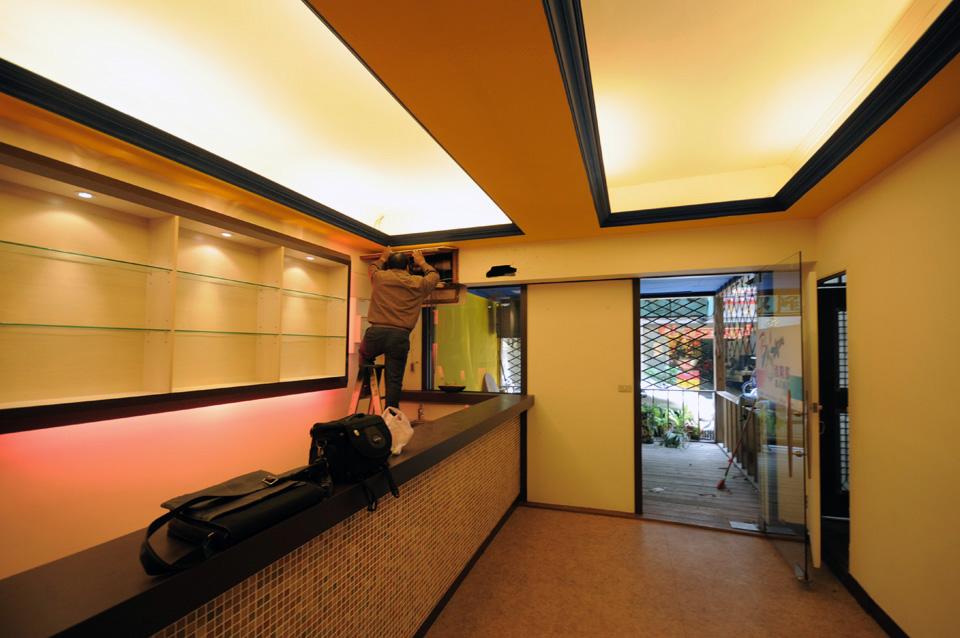

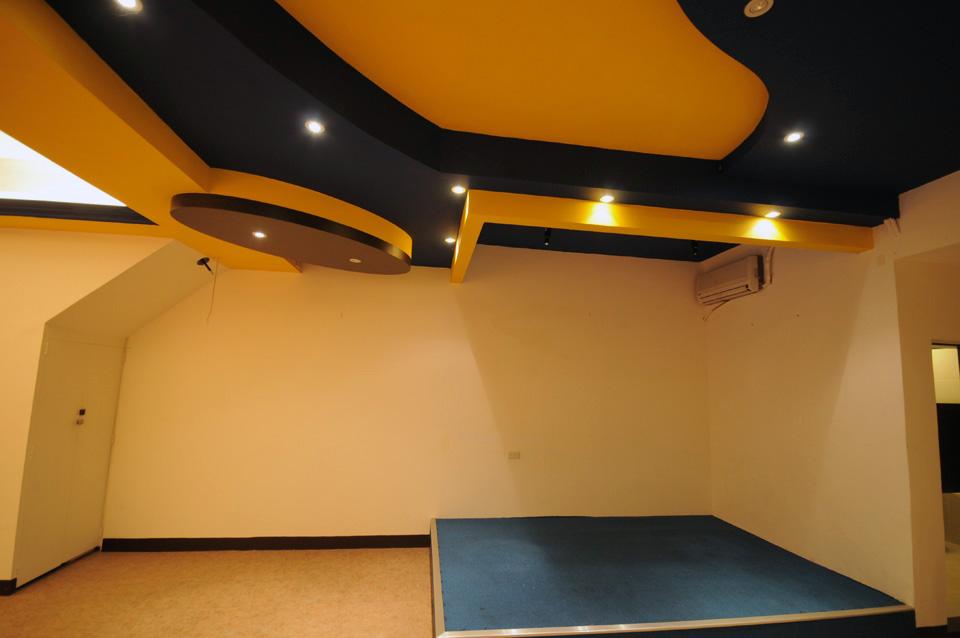

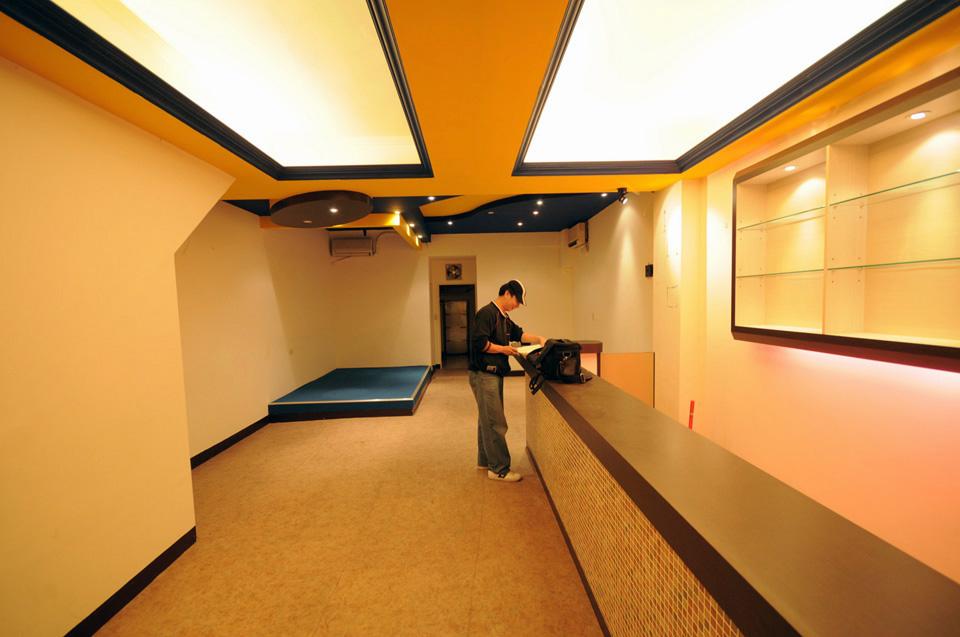

原貌
最早一樓是租給人當Lounge Bar
後來改做義大利麵




回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2009-5-24 07:59:11 | 顯示全部樓層

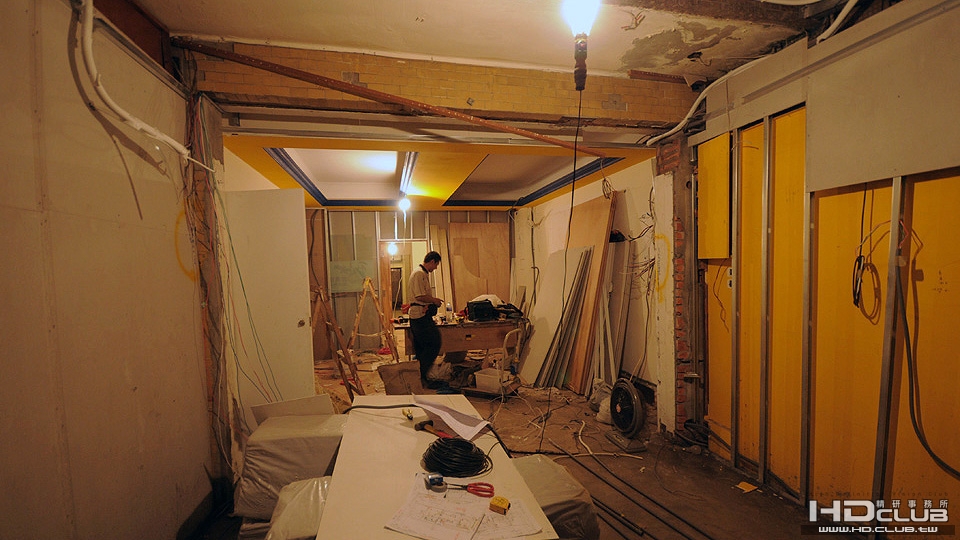

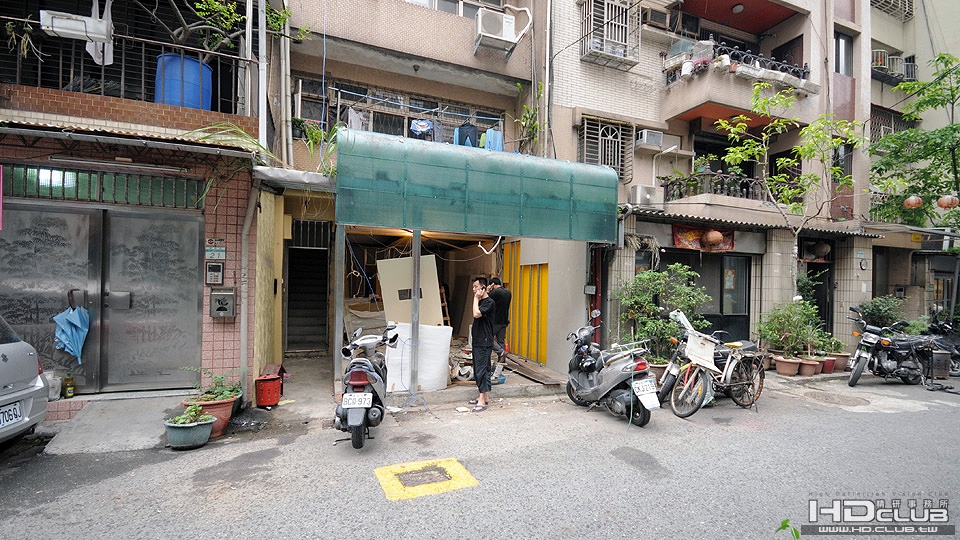

破壞
這個我最擅長了!
重建之前總是要先搞破壞。
人生似乎也是...


回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2009-5-24 08:01:51 | 顯示全部樓層

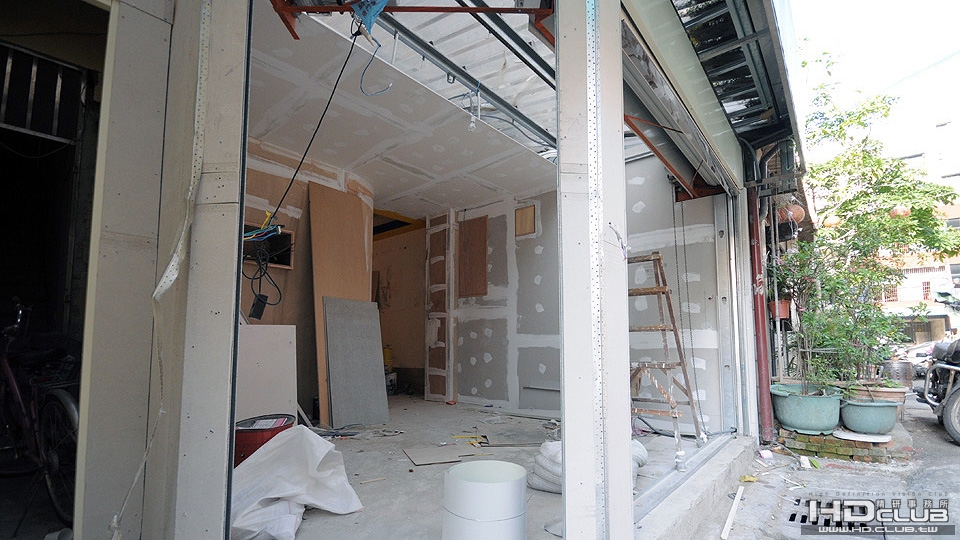

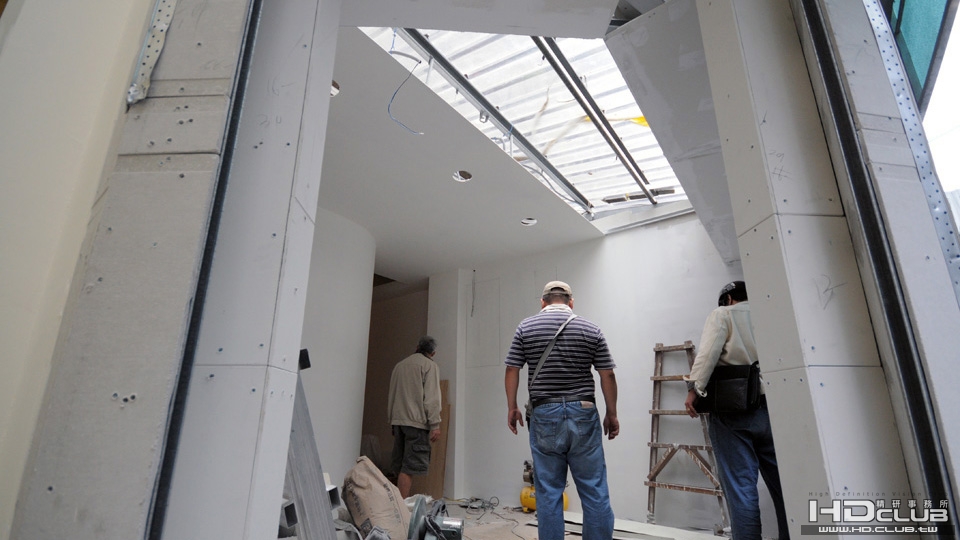

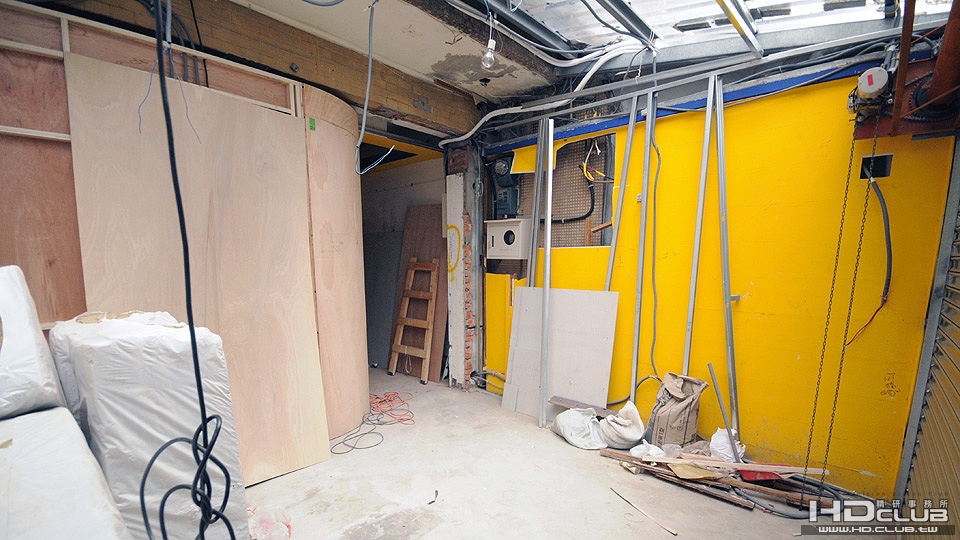

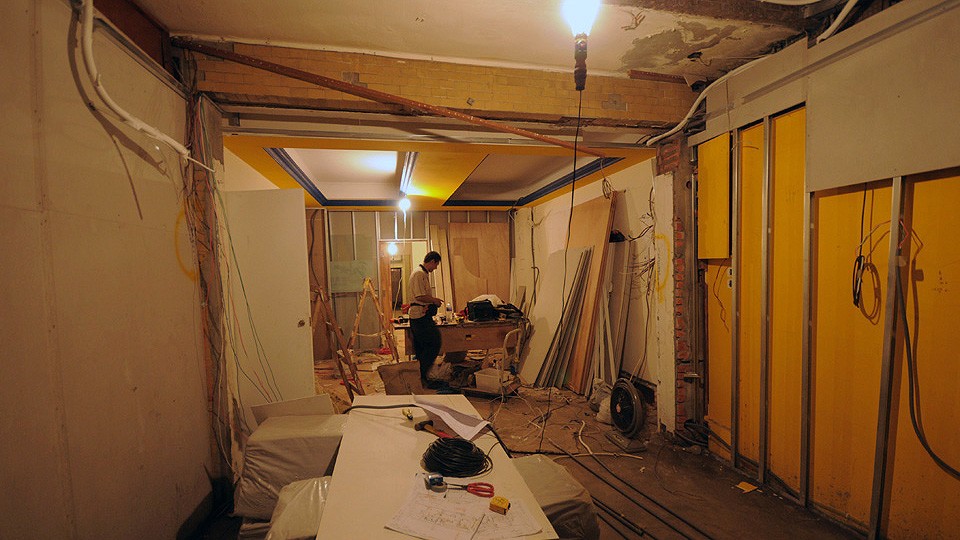

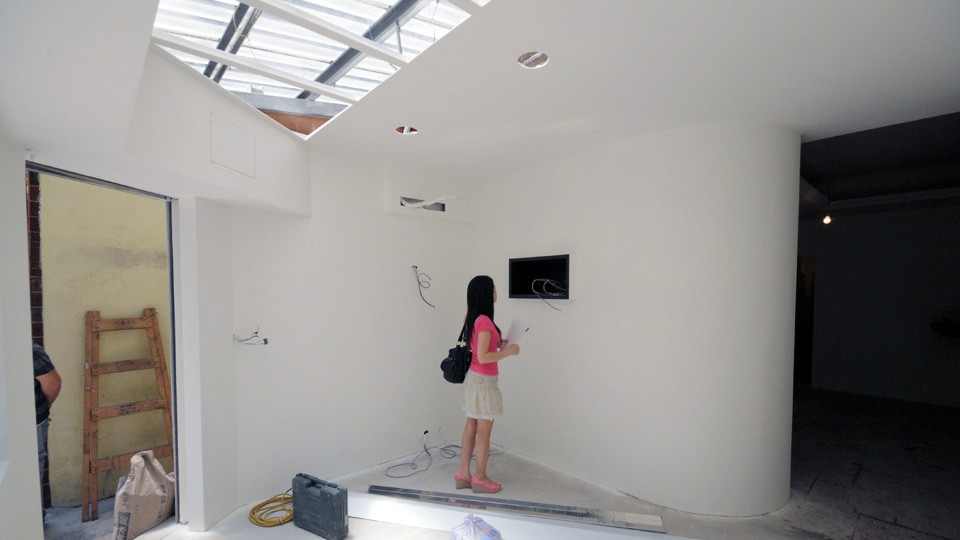

重建 part-1
面對一棟比我還老的房子,要整建起來還真是不小的工程!!
還好一樓設計圖,早在幾年前就畫好了,如何重建在我腦子裡都很有概念了。
以前拍攝CF當藝術指導,對於搭出漂亮的場景對我而言輕而易舉。
不過拍廣告片所搭出來的場景,都是只是能看不能用!!
要建構出堅固可以住人還要隔音吸音都要講究的空間,可就沒這麼簡單了。

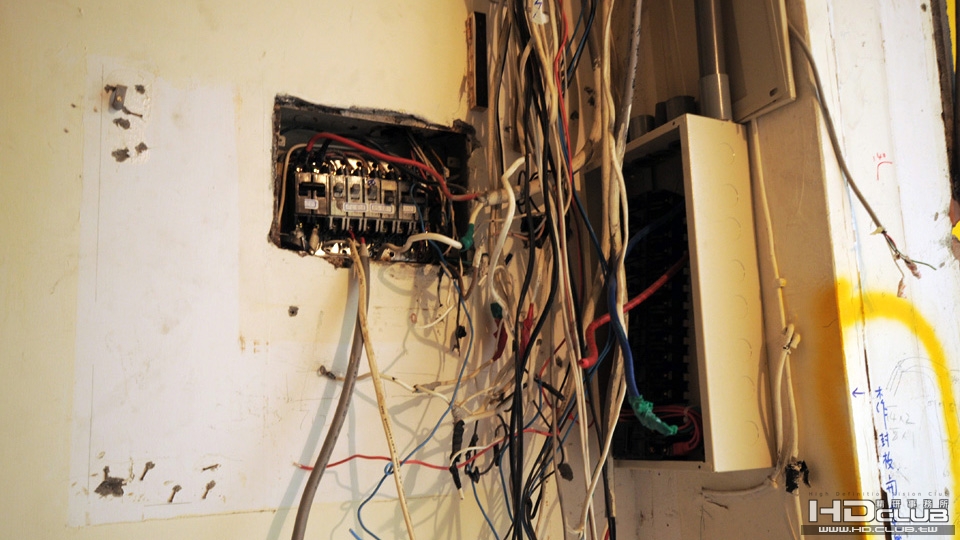

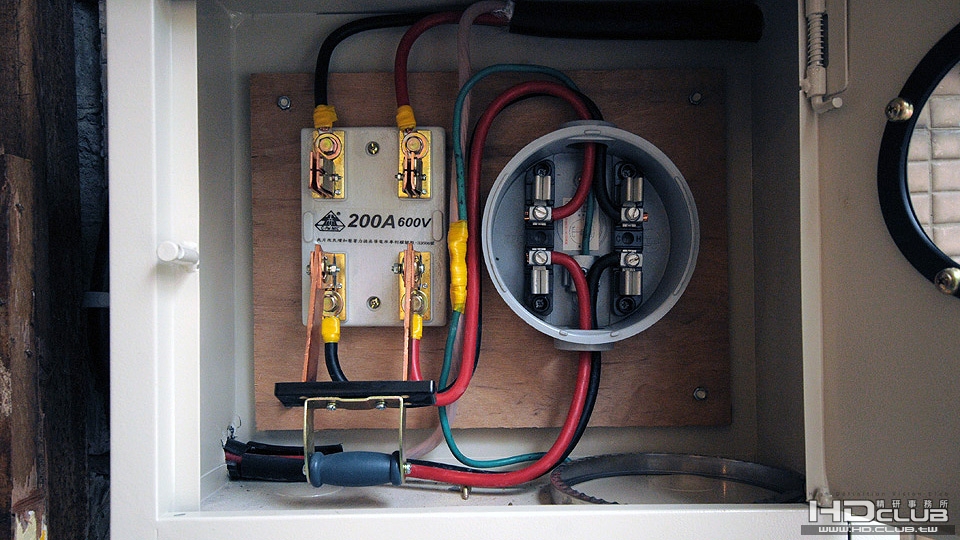

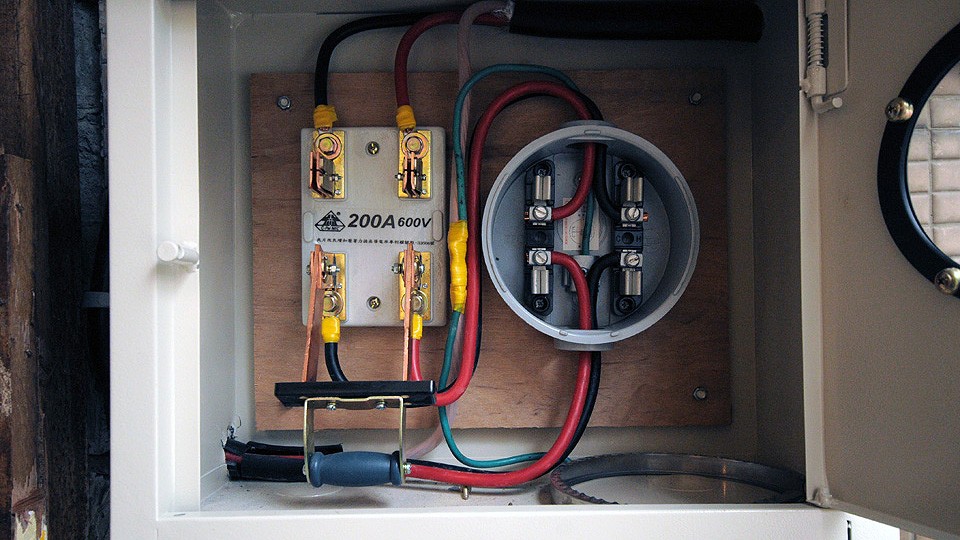

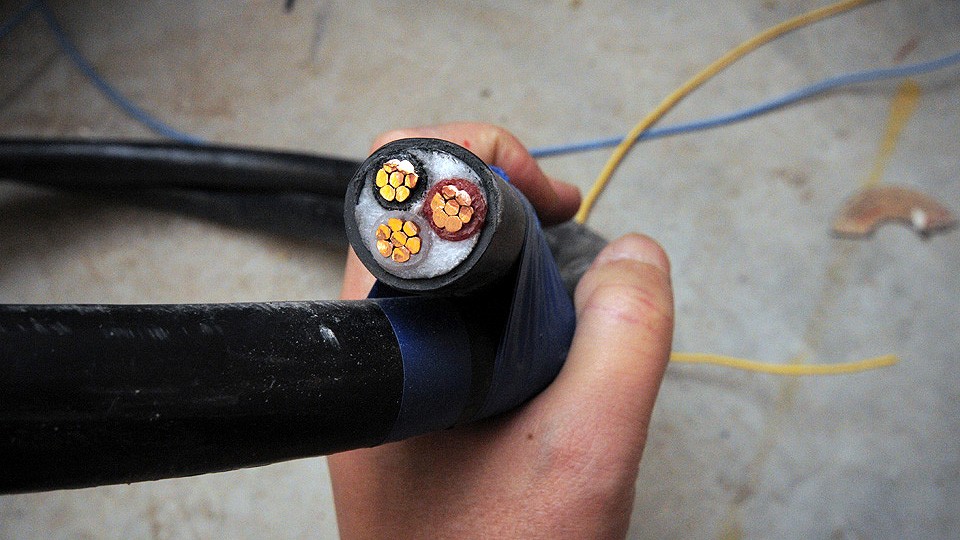

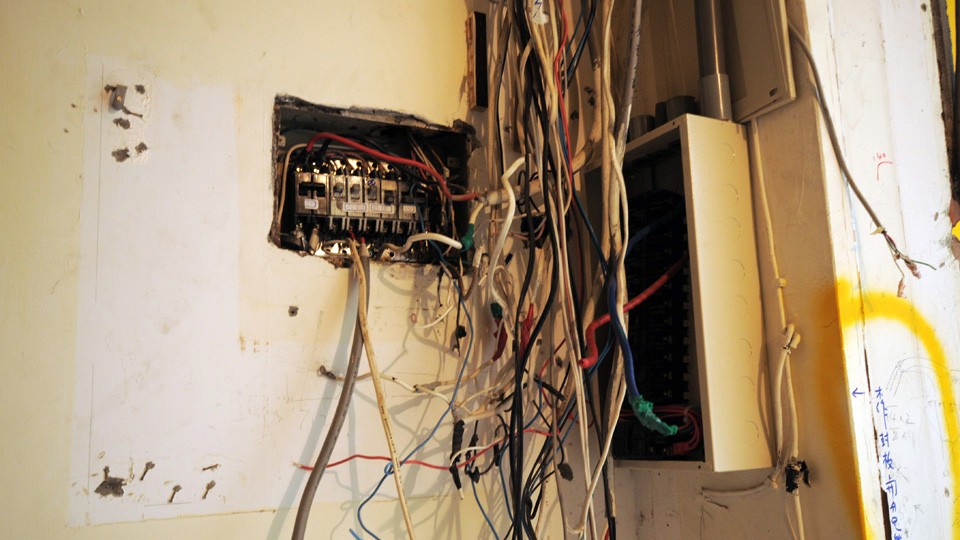

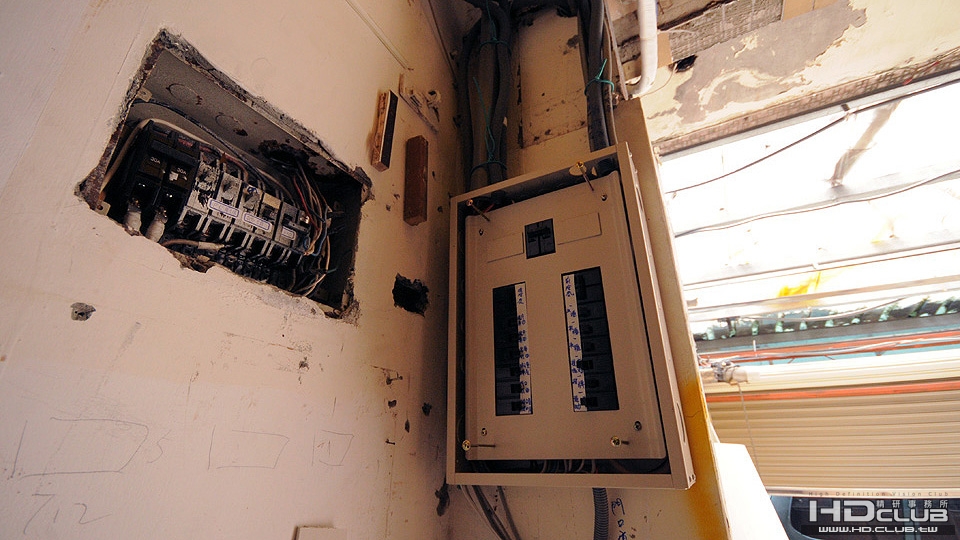

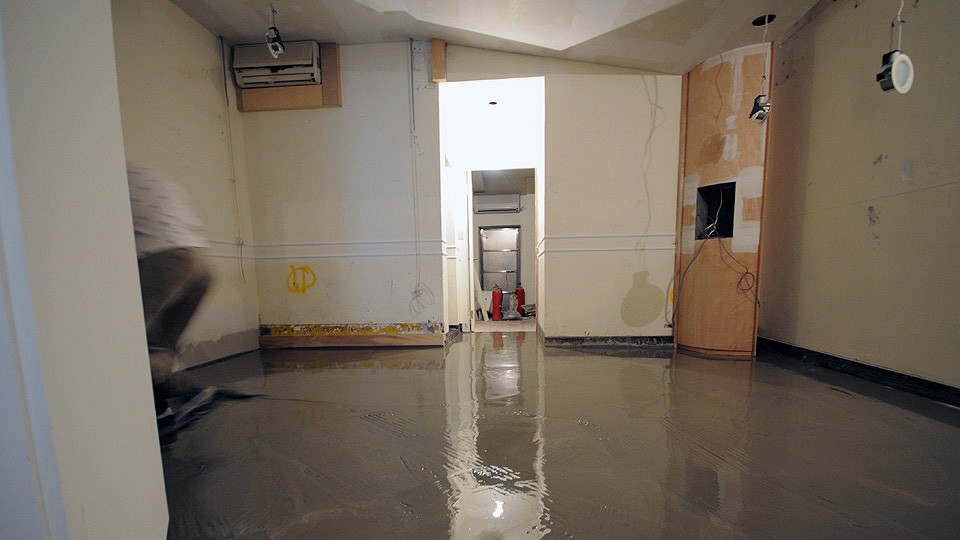

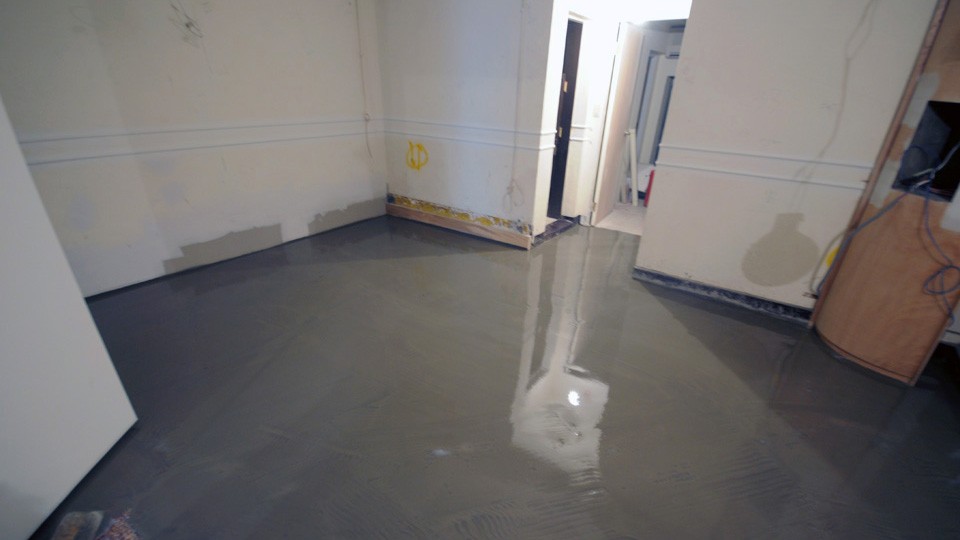

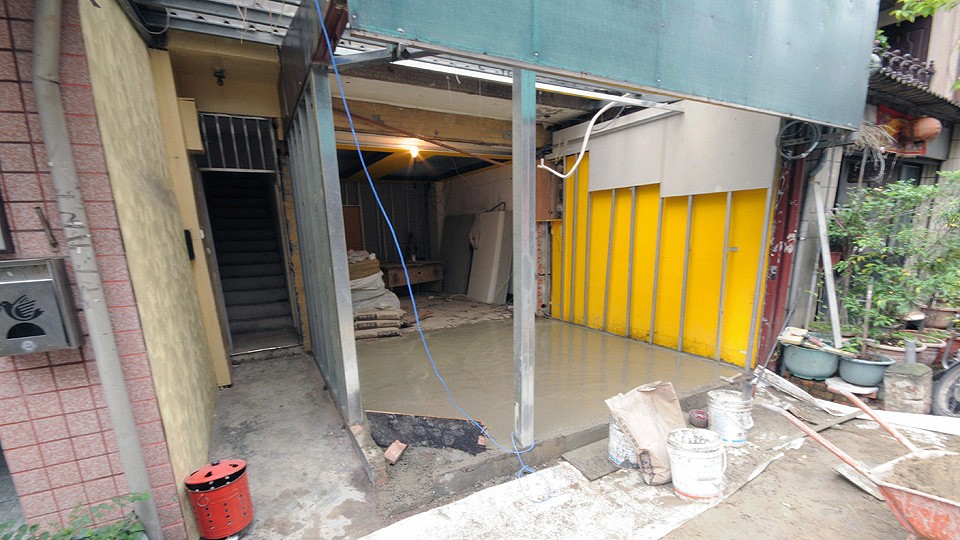

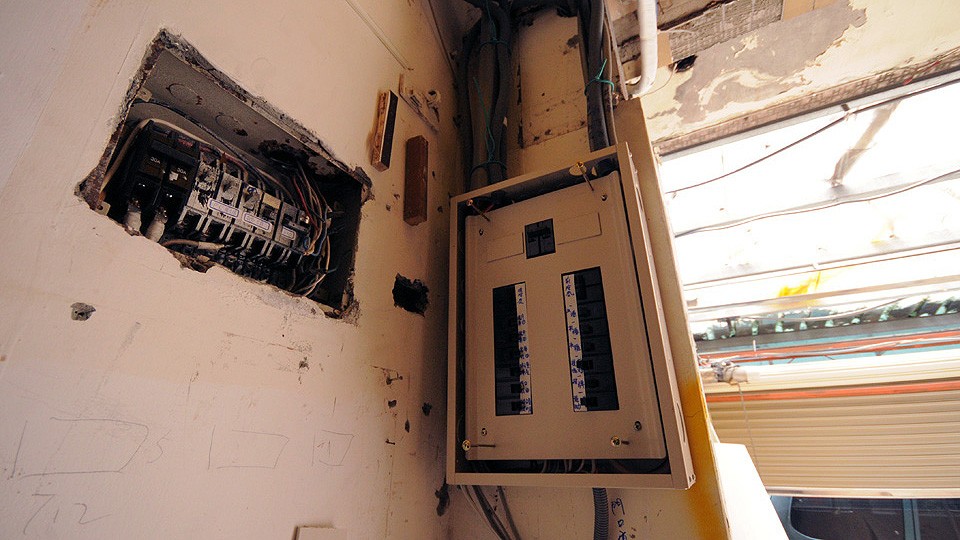

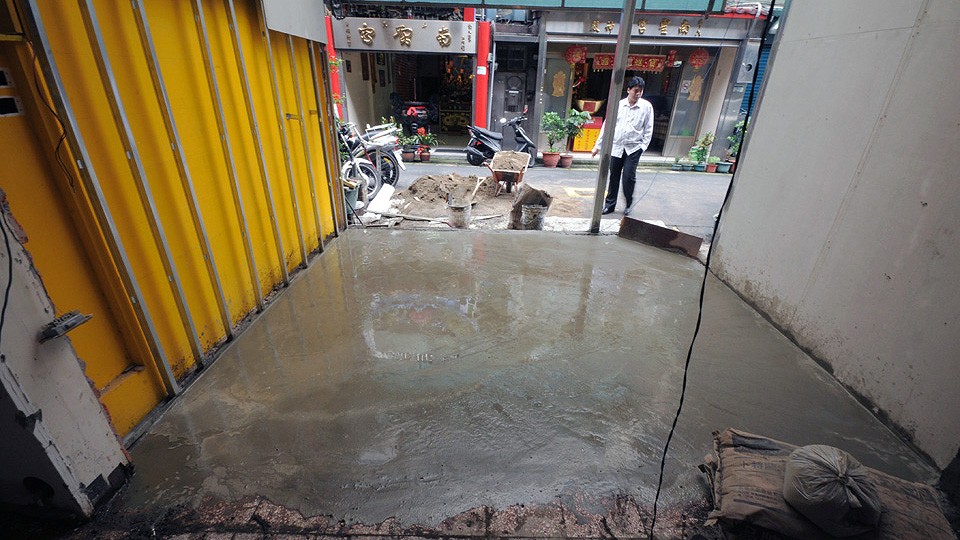

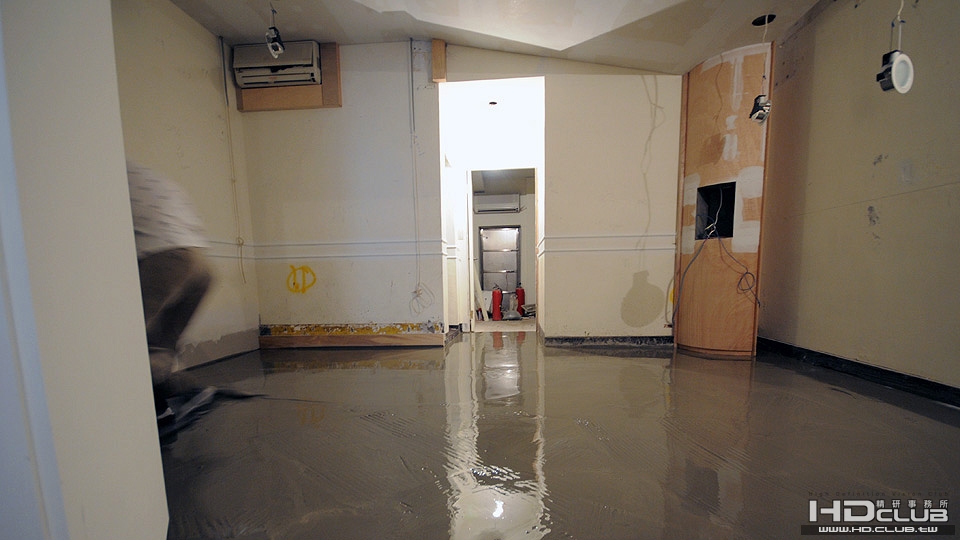

圖片中可以看到一些過程,包括治平水泥的鋪設,到台電重新申請 200A電表,獨立3回路。獨立電表分別用於:
1.一般家電用品迴路。
2.工作用電腦迴路。
3.視聽室專用迴路。 DSC_5676.JPG










回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-9-2 09:02:12 | 顯示全部樓層

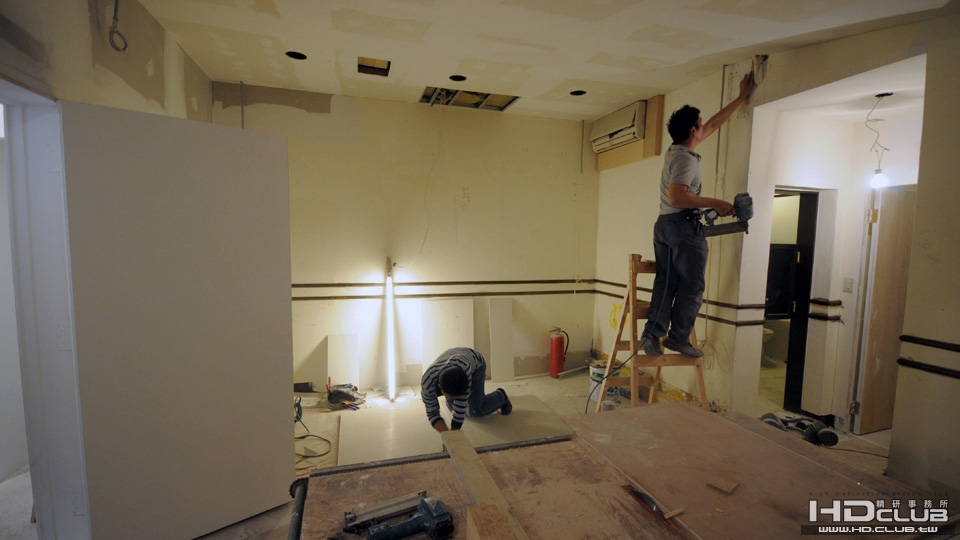

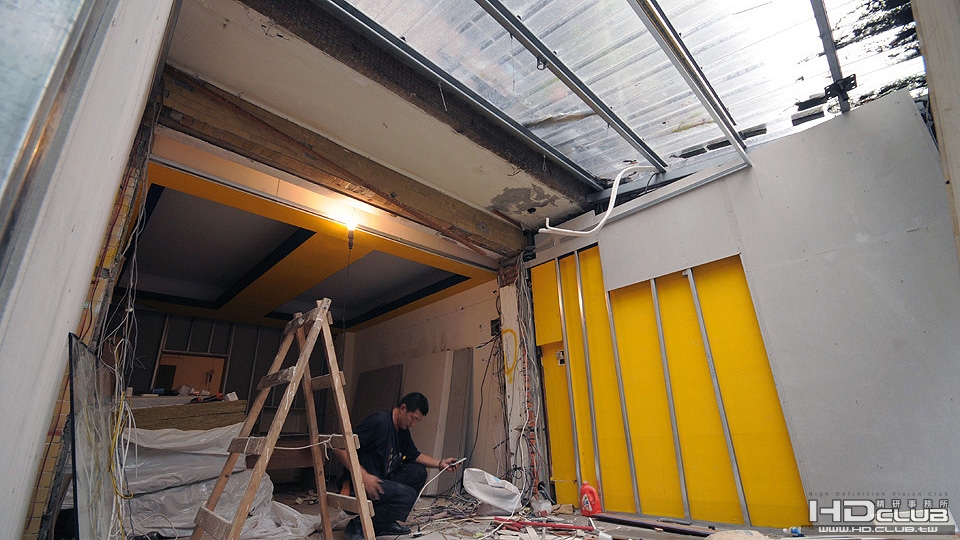

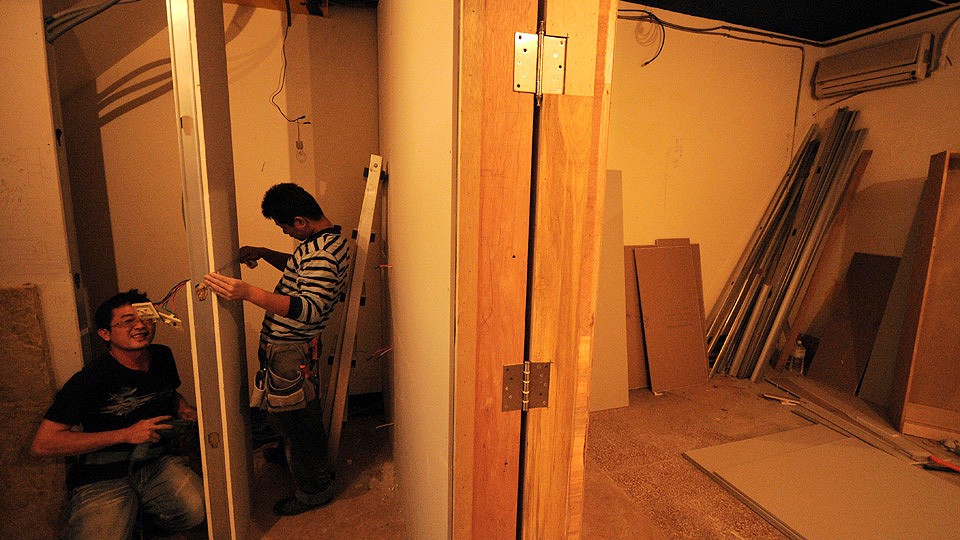

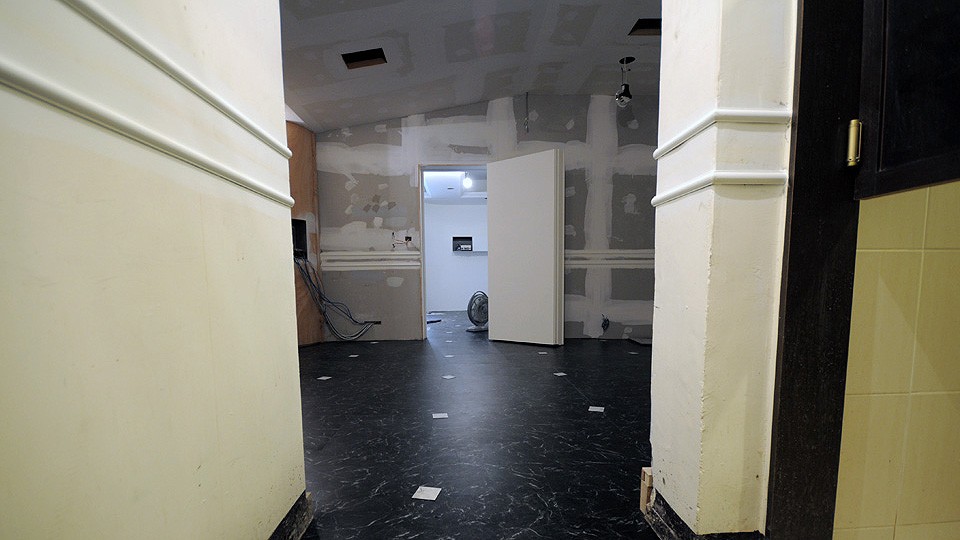

重建 part-2

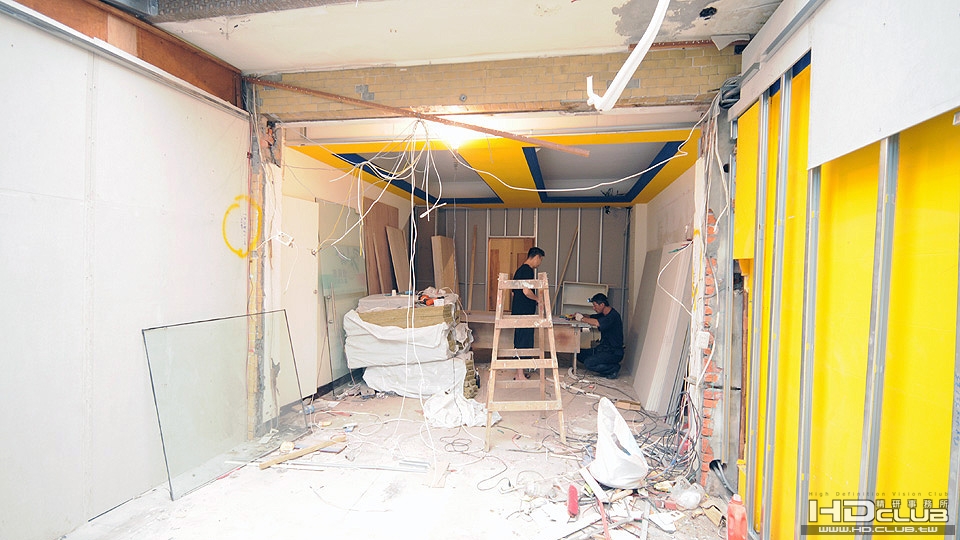

整個就是打掉重來,砍掉重練!!

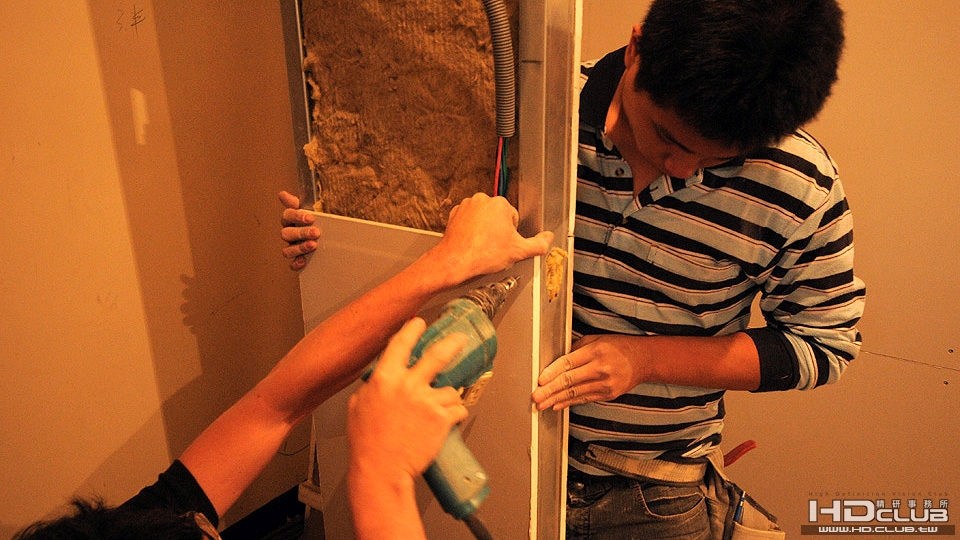

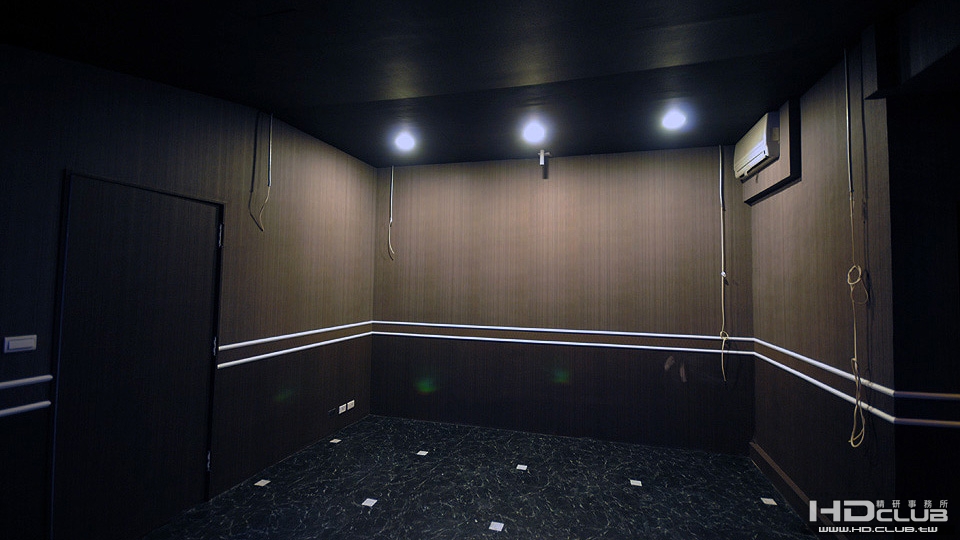

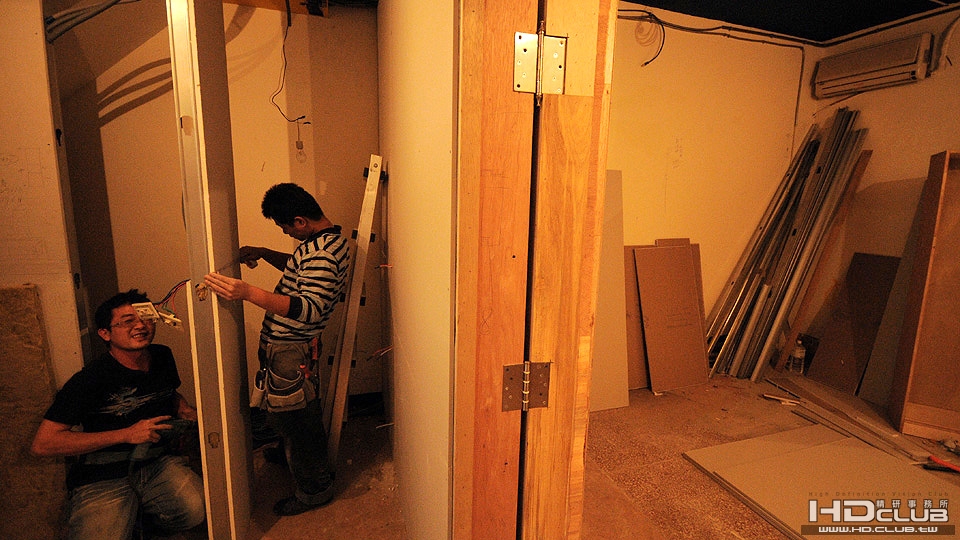

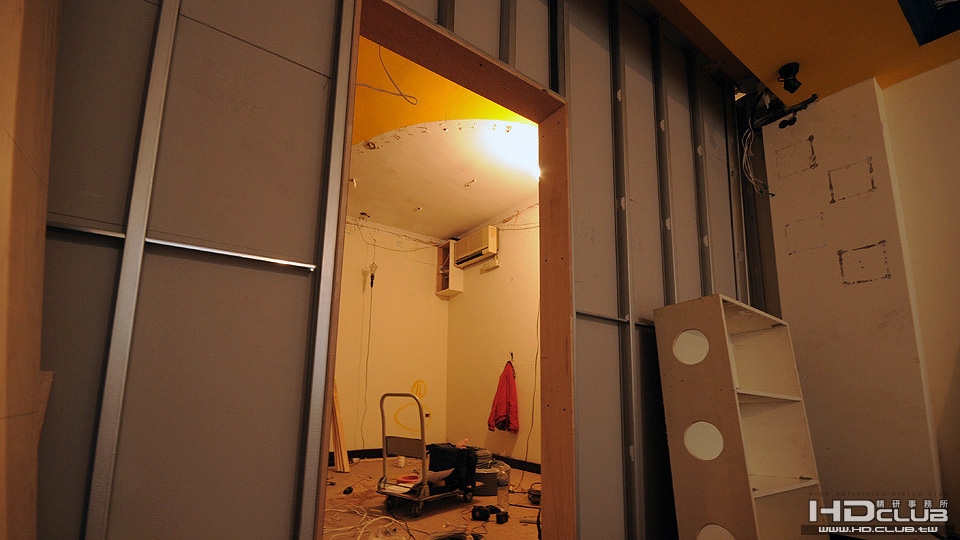

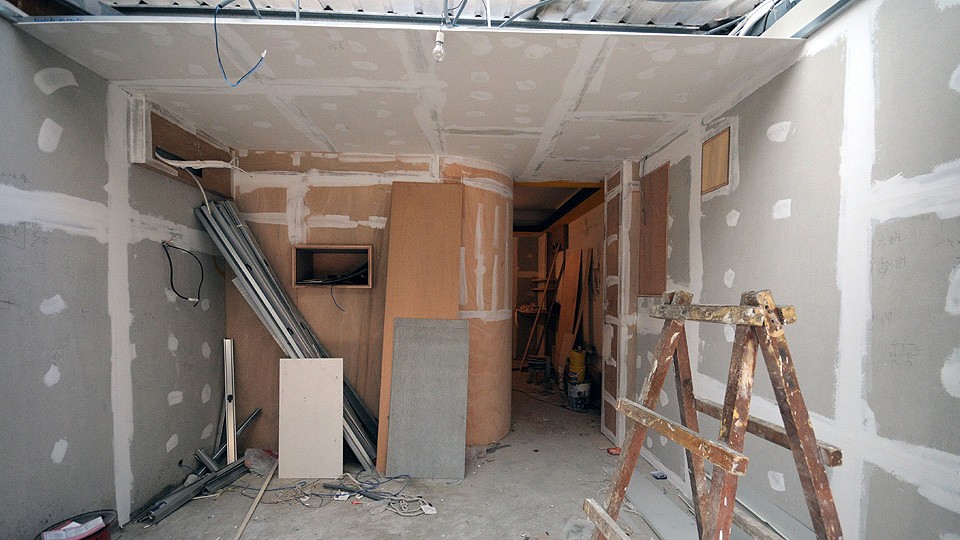

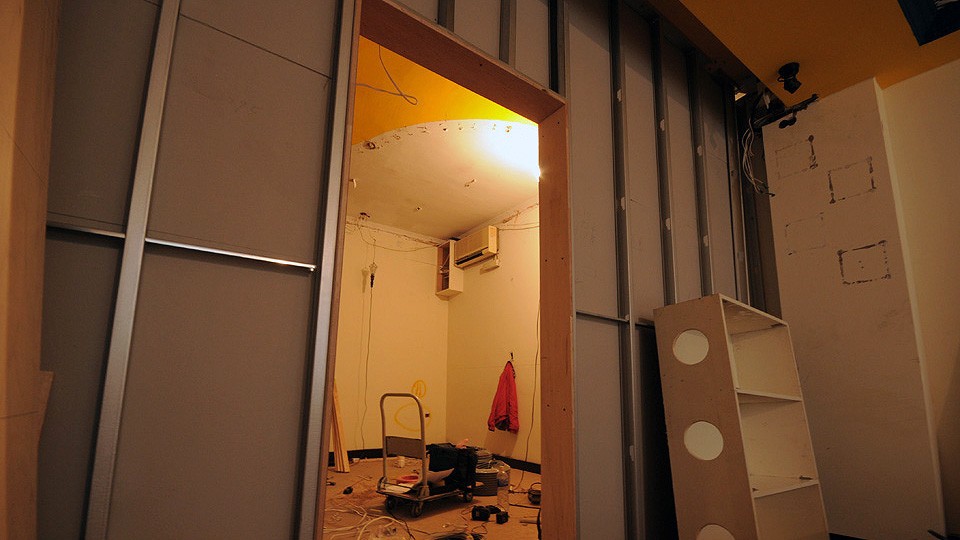

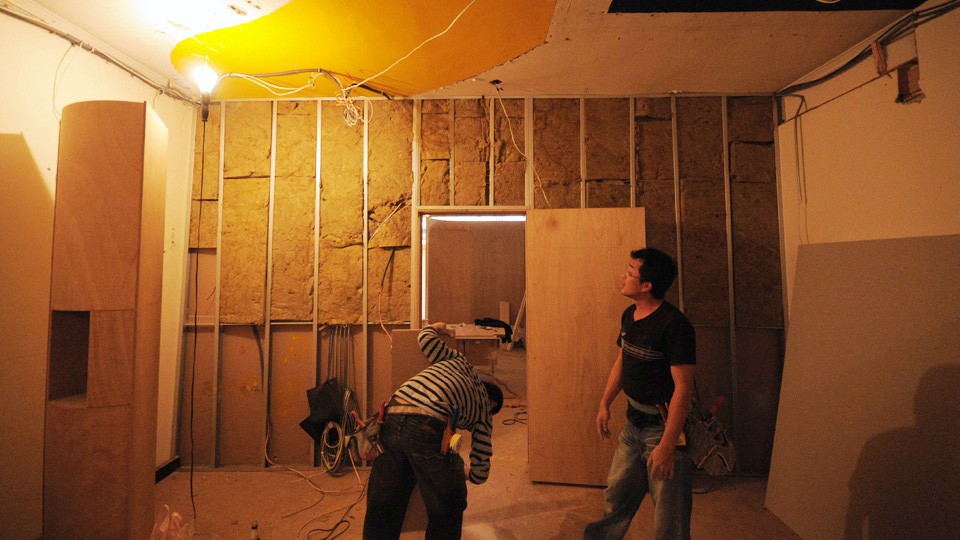

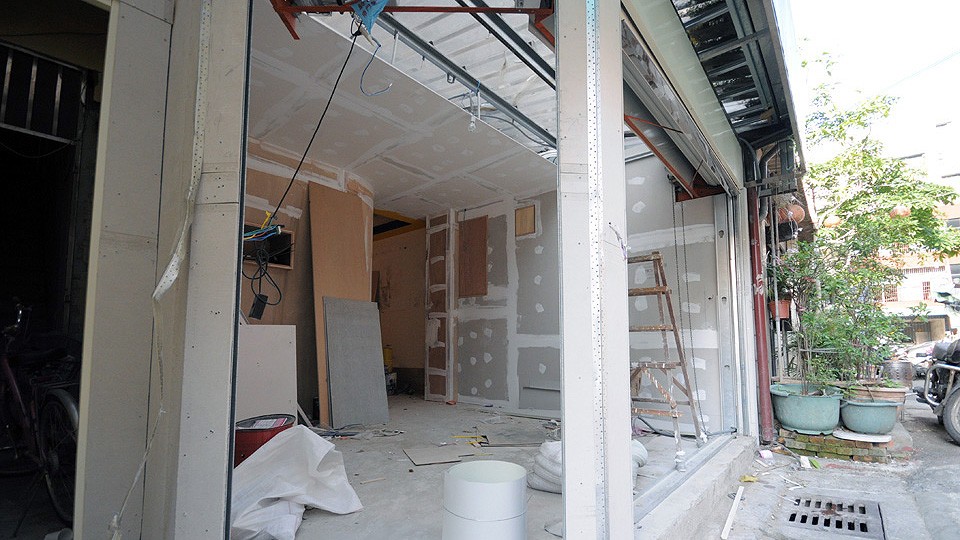

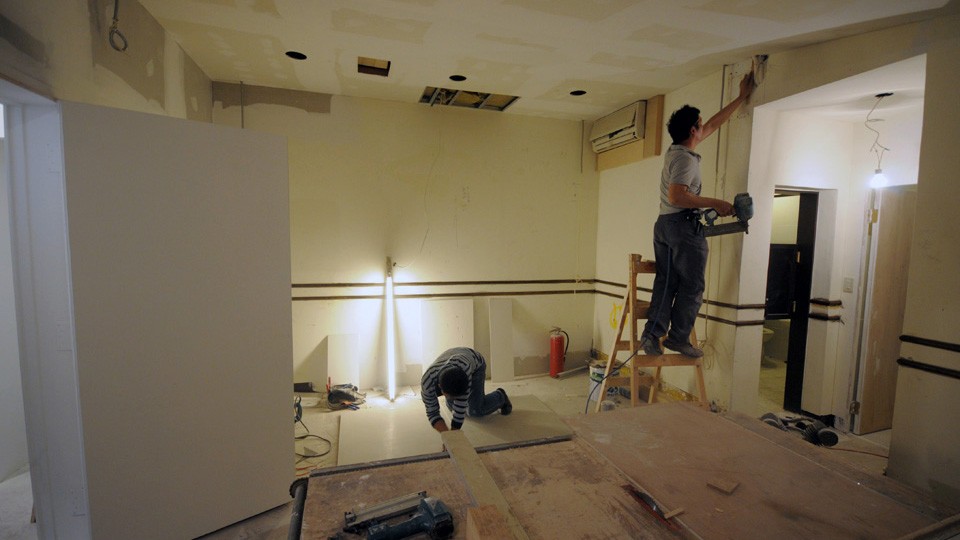

重新隔間部分使用的是輕隔間,不過在劇院與工作區之間的這一道牆,就特地處理了兩遍功夫。
等於是兩邊都各做一道輕隔間牆面,中間再空出一些空隙,達到完全隔音的功能。

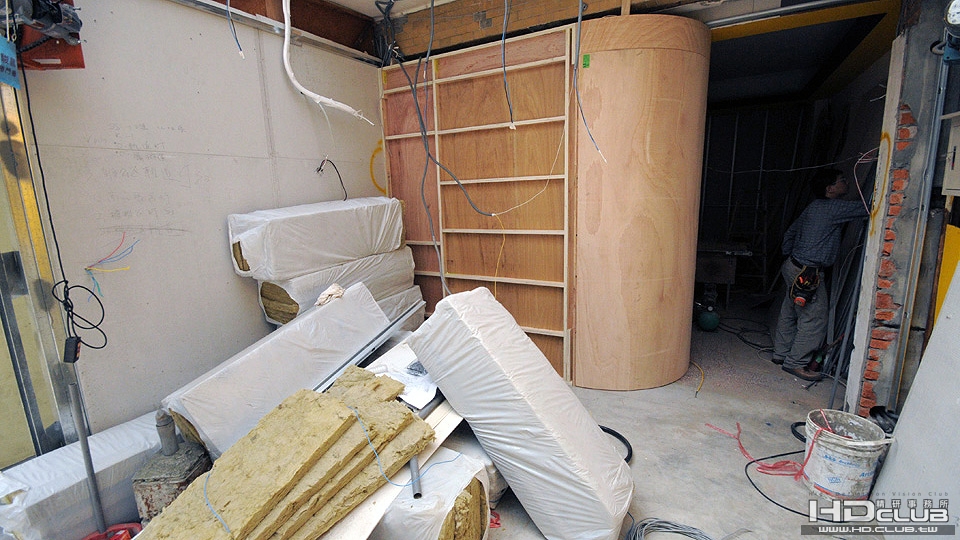

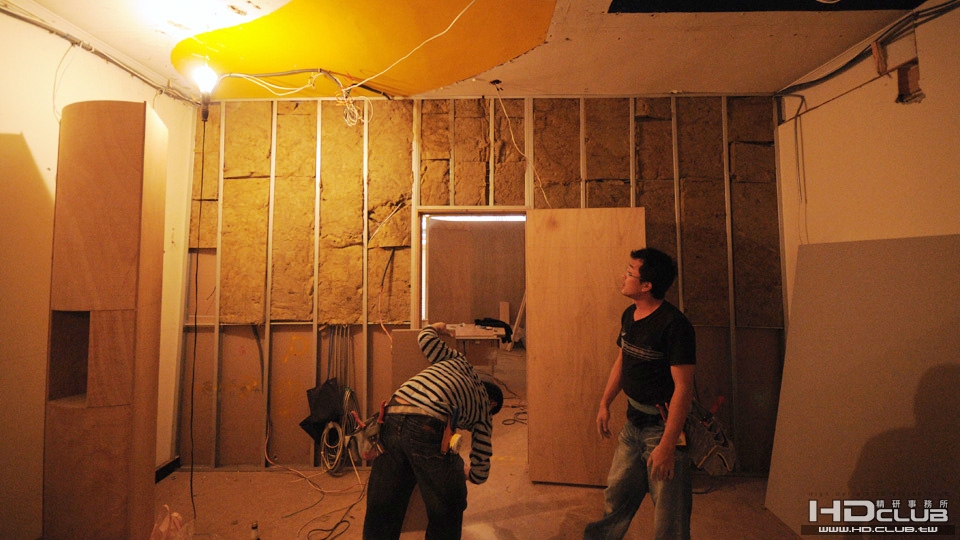

兩道牆的處理方式,由照片就可以看出是使用係數比較高的吸音棉隱藏其中的。

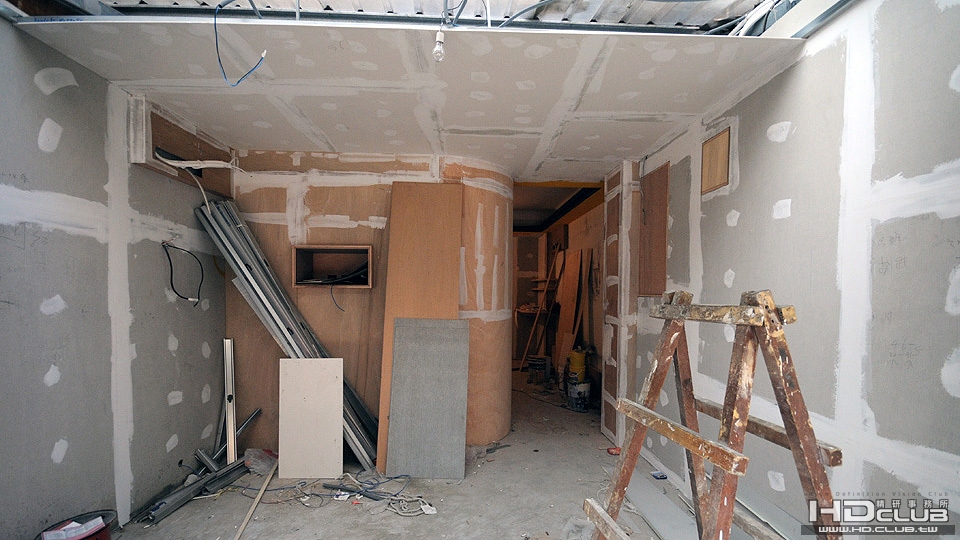

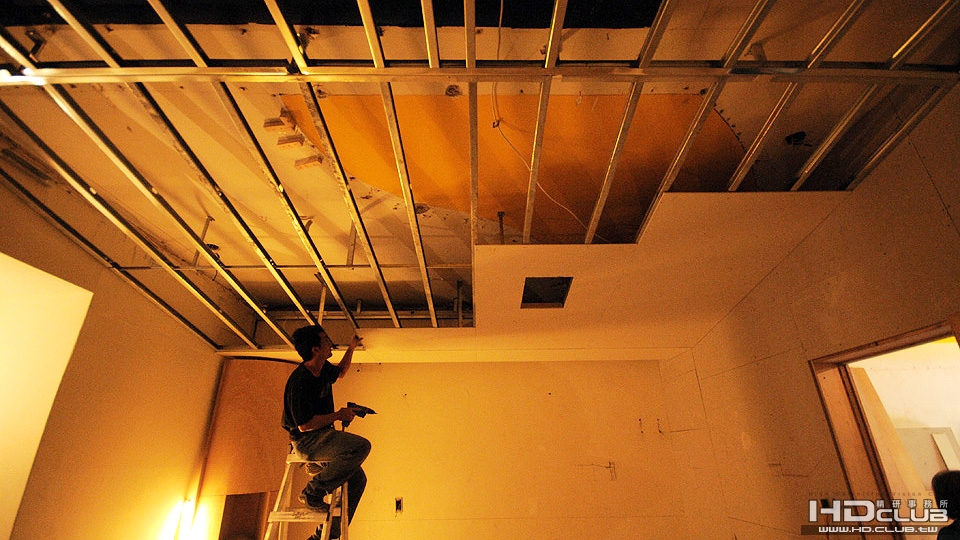

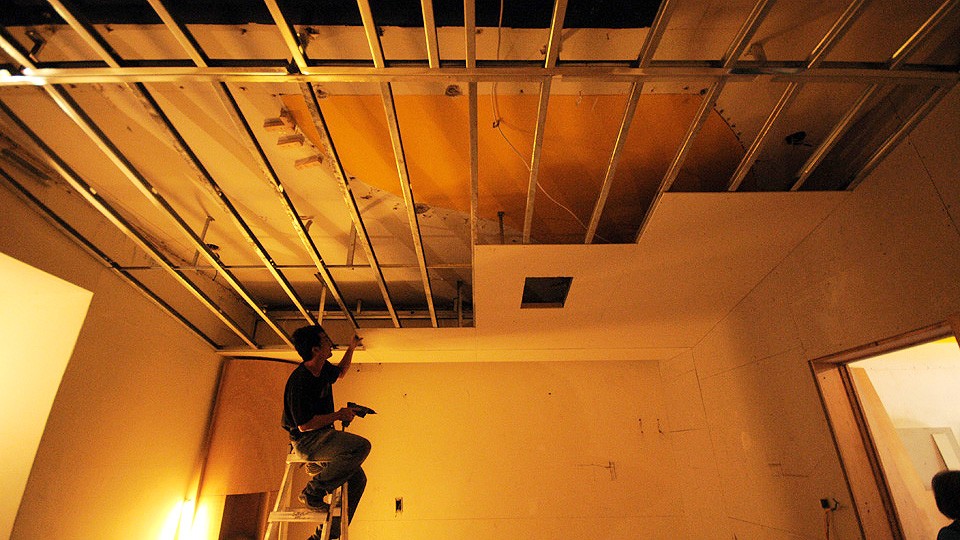

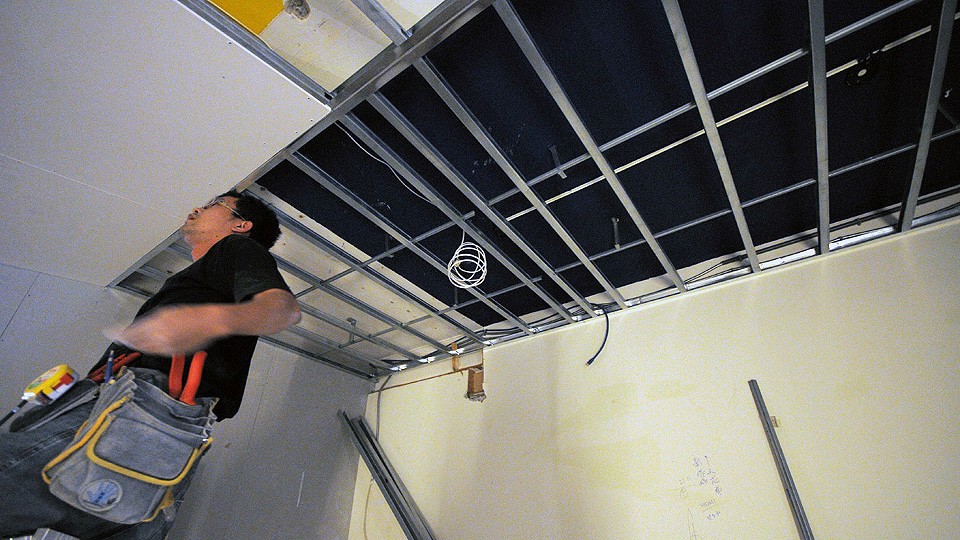

另外在視聽室的天花板部分,前端特地仿照類似音樂廳的做法,處理成一些傾斜角度。
理論上對聲音的擴散部分應該會有一定的成效的,不過沒的比較也沒有數據可以佐證,所以也無法跟大家說到底實際成效在哪?
不過這樣的做法的另一個優點就是,使用投影機觀看影片時,天花板的反光面永遠不會造成觀看時的困擾的。
這一招算是自己發明的吧!!

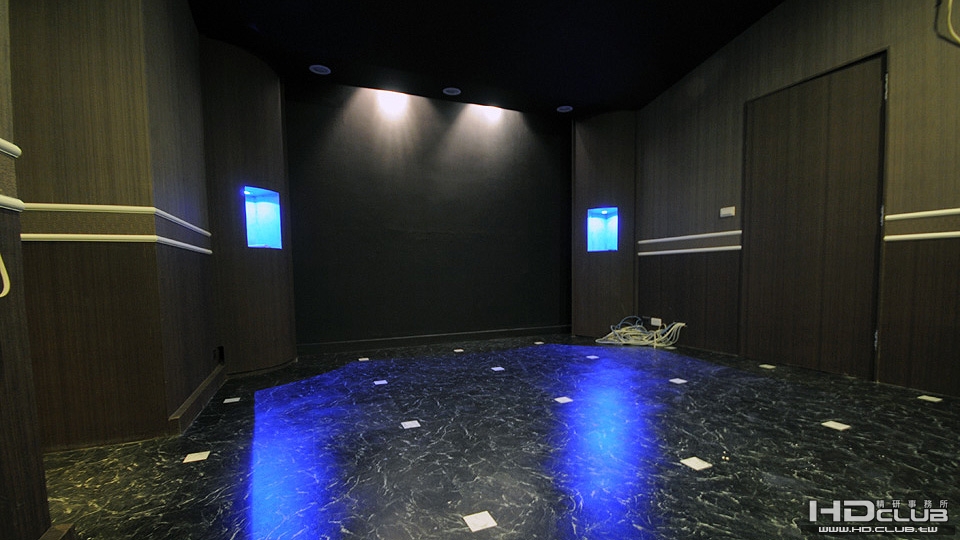

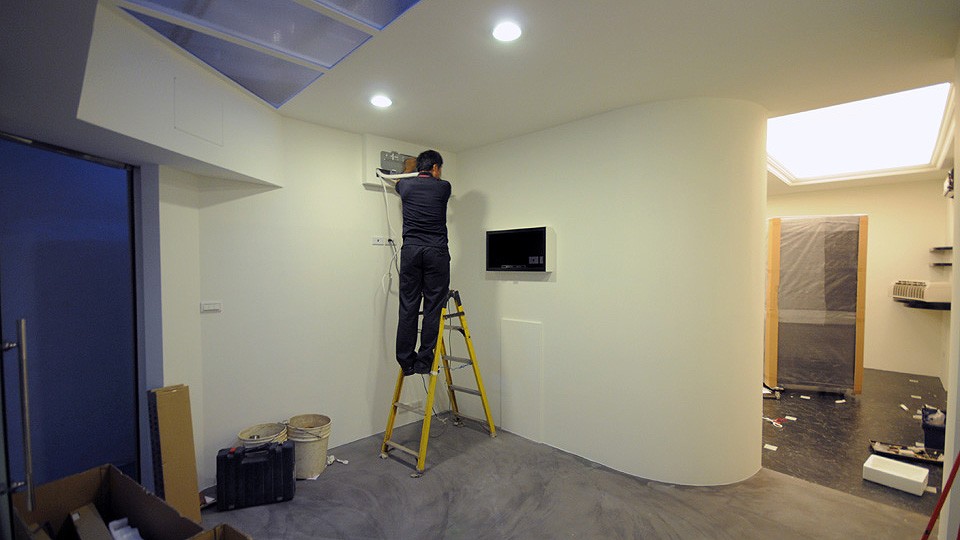

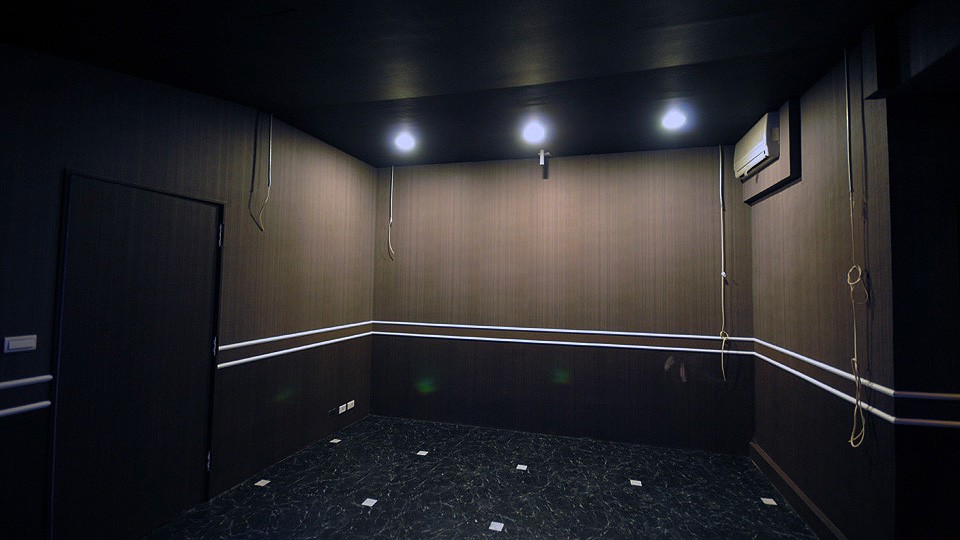

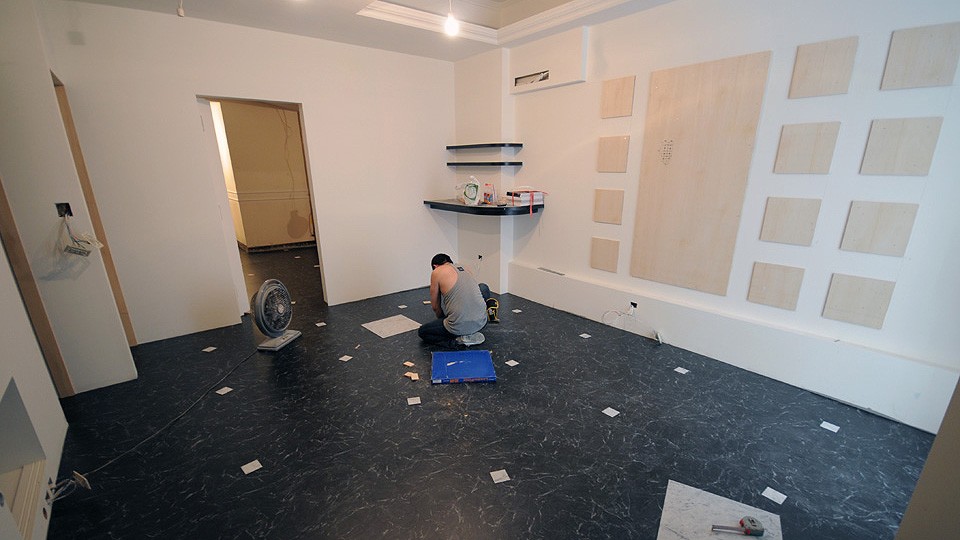

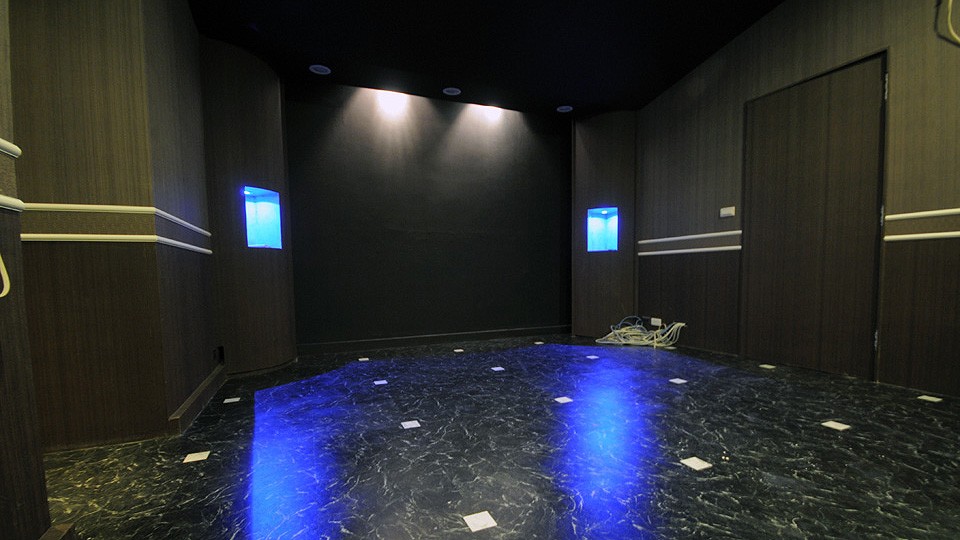

視聽室正前方的1/4 圓柱,這是我沿用多年的做法,對駐波的防止能夠發揮很大的效果!
另外在圓柱上還可以發揮一下創意,做個小藍燈讓視聽視聆聽音樂時更有氣氛。
在圓柱與布幕牆面中間還特地保留了一道約15公分的空隙,是為了日後安裝電動窗簾所預留的。

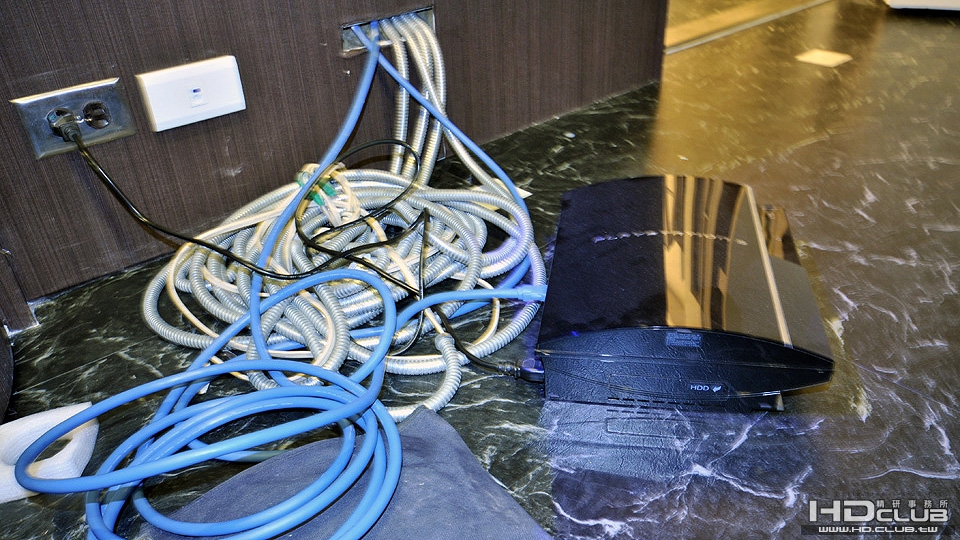

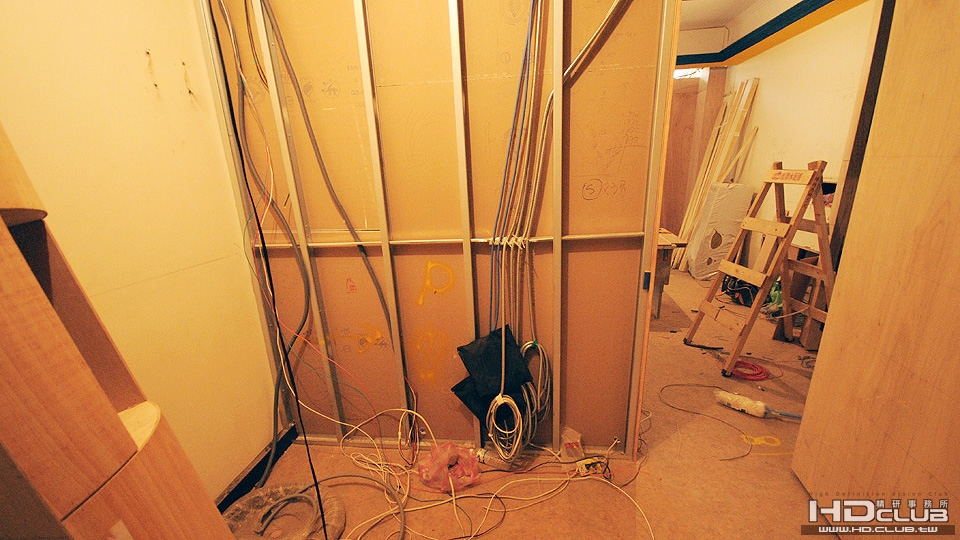

關於牆壁內的佈線部分,在還沒封版子之前就已經佈好了HDMI 1.3A的線材了(monster HDMI cable)
另外牆面的HDMI壁插部分,在台北找了一些都很不堪使用。後來請台南阿達兄找了幾款HDMI壁插才解決這個問題。
環繞喇叭線部分,使用的也是monster cable,都事先套在有點像瓦斯管的那種管子內再拉到預定的位置的。
以下的圖片應該可以看到這部分的施工情形。

回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-9-2 09:02:25 | 顯示全部樓層
重建 part-3
一樓趕工裝修,在三樓上也沒閒著。

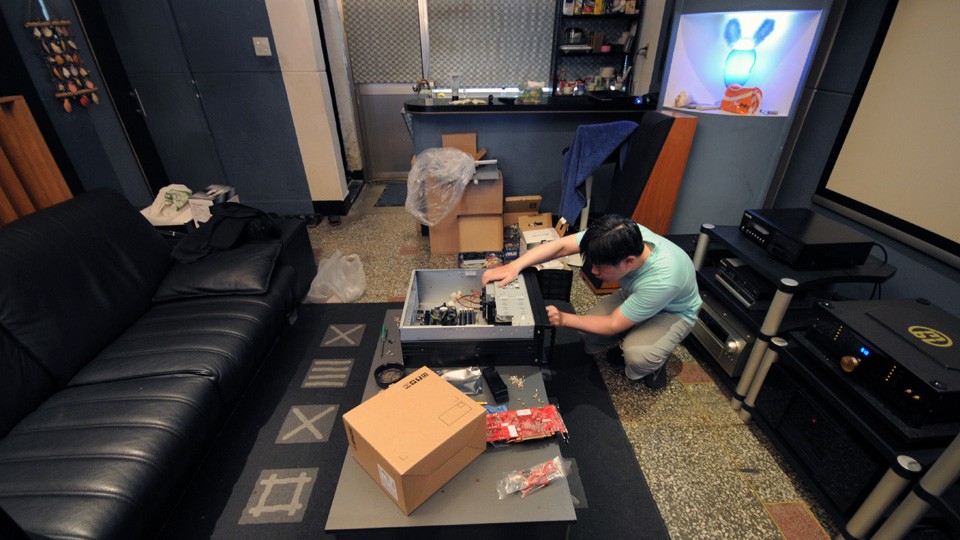

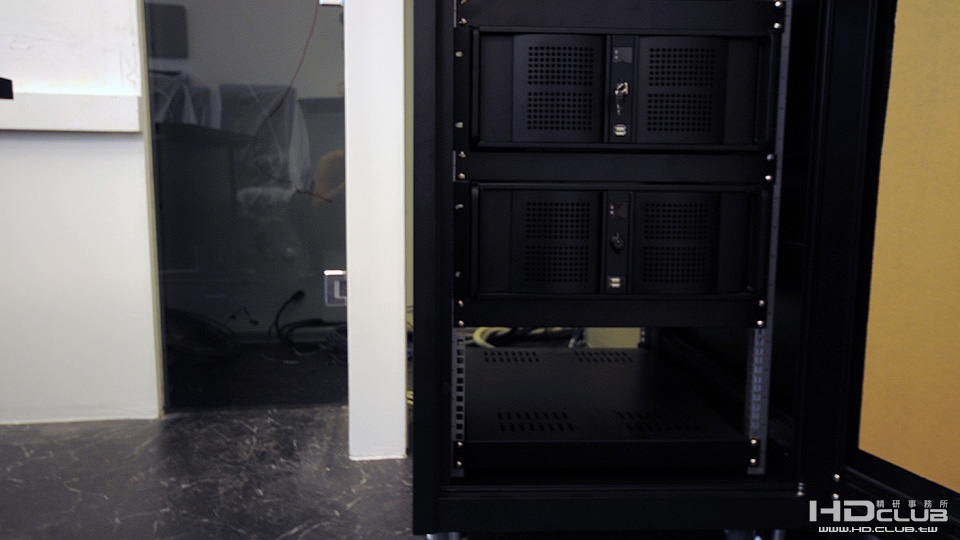

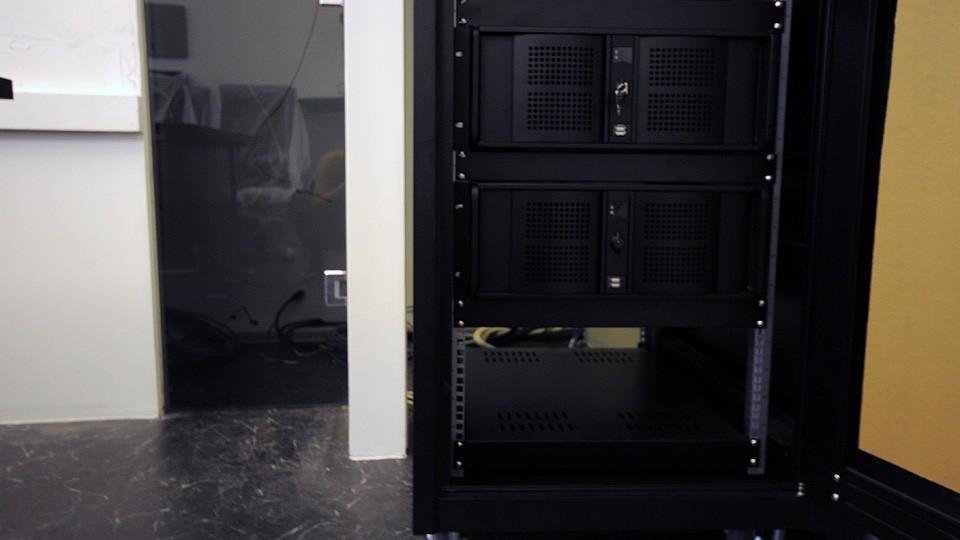

當時剛好pepsi版主處於自由業狀態,所以就請來協助幫忙組裝一樓要上機櫃的電腦。

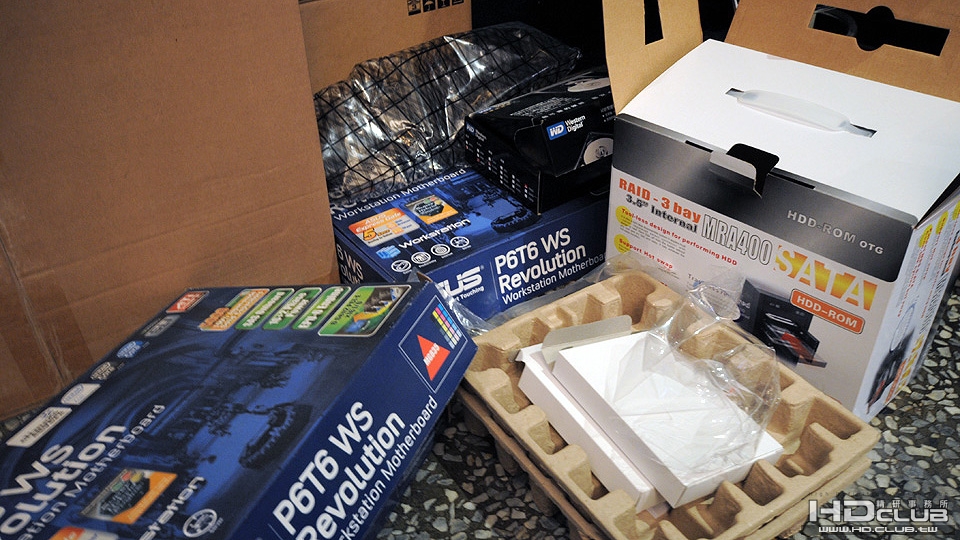

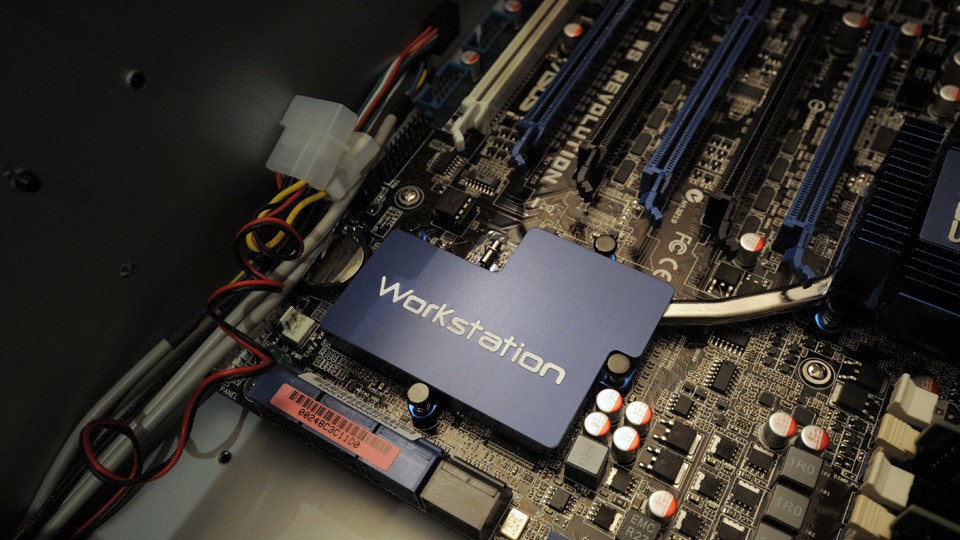

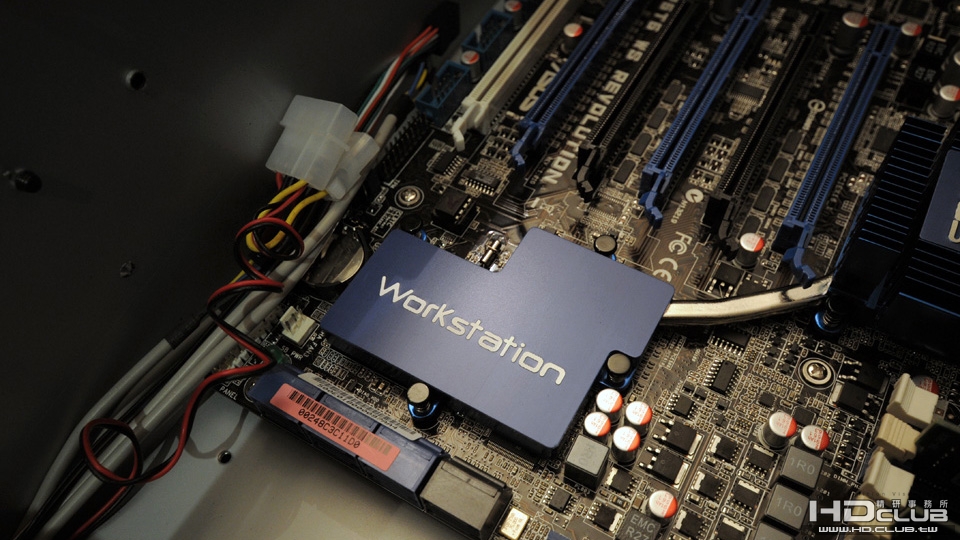

好不容易的才找到的三片工作站等級的主機板,加上當時剛出爐的i7 920x3,就讓pepsi忙了好幾天。
這時一樓的裝修也到一的階段了,訂購的工作檯...椅子..機櫃以都陸陸續續到位了。

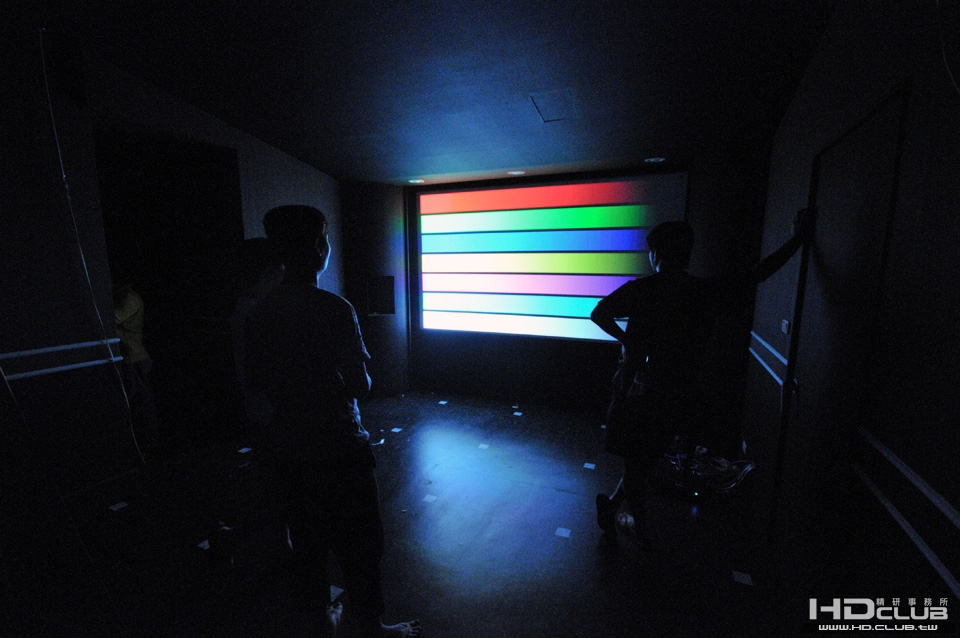

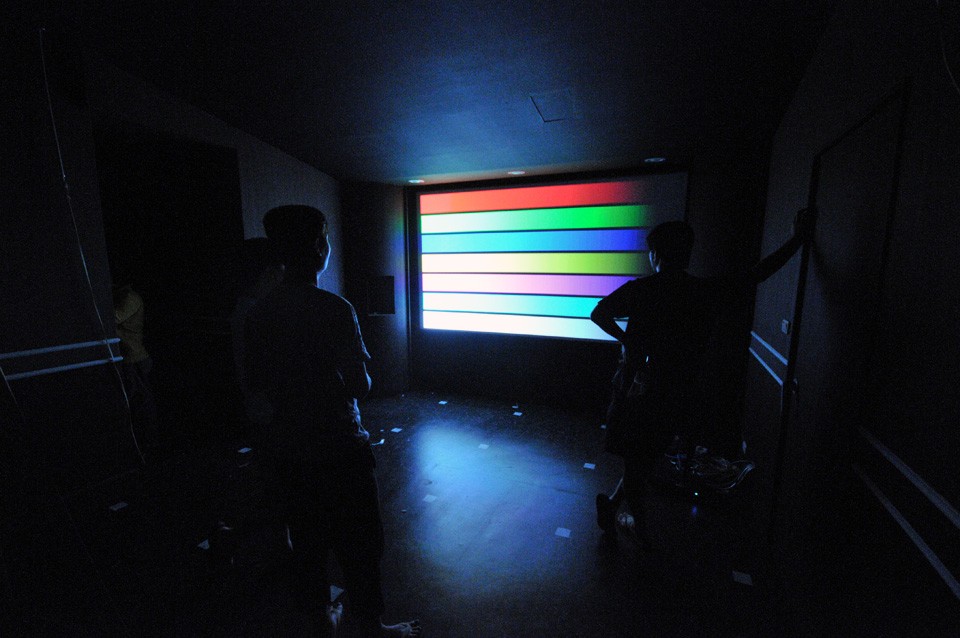

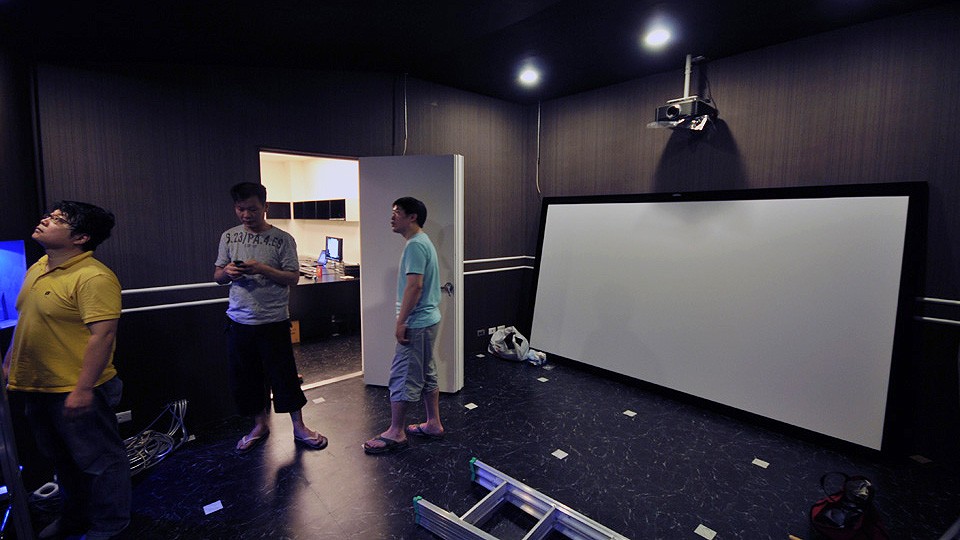

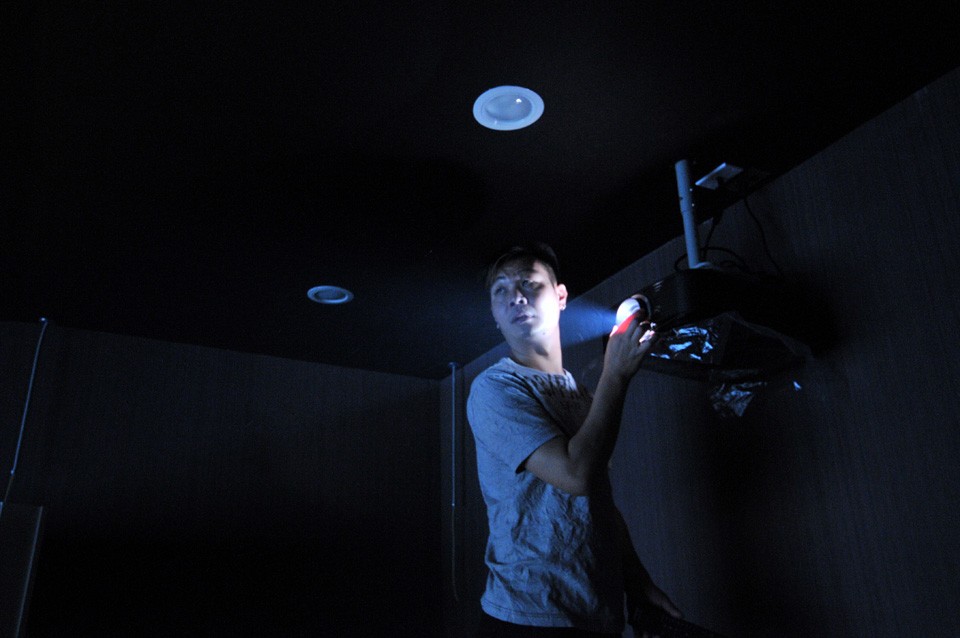

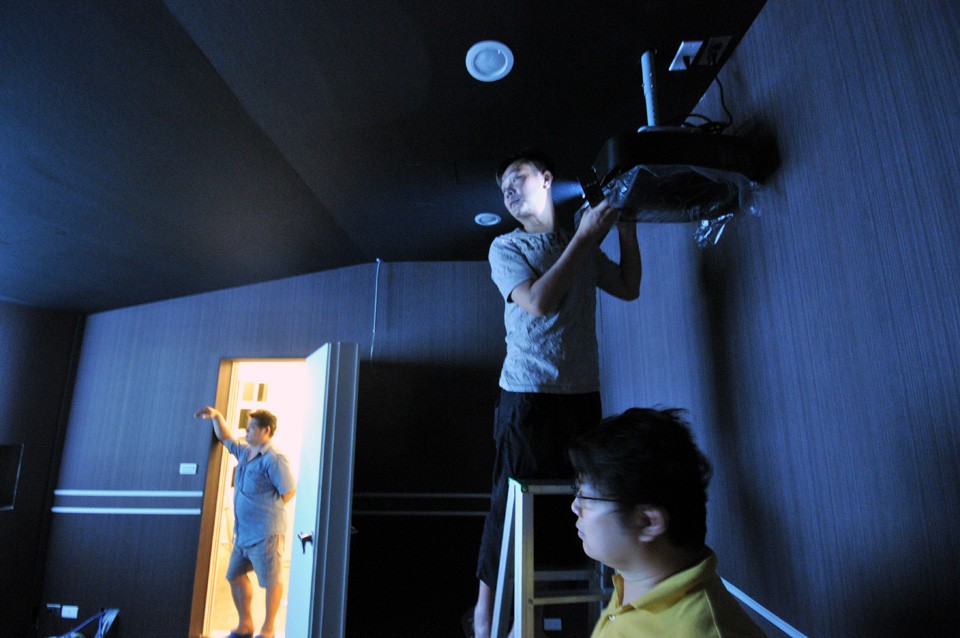

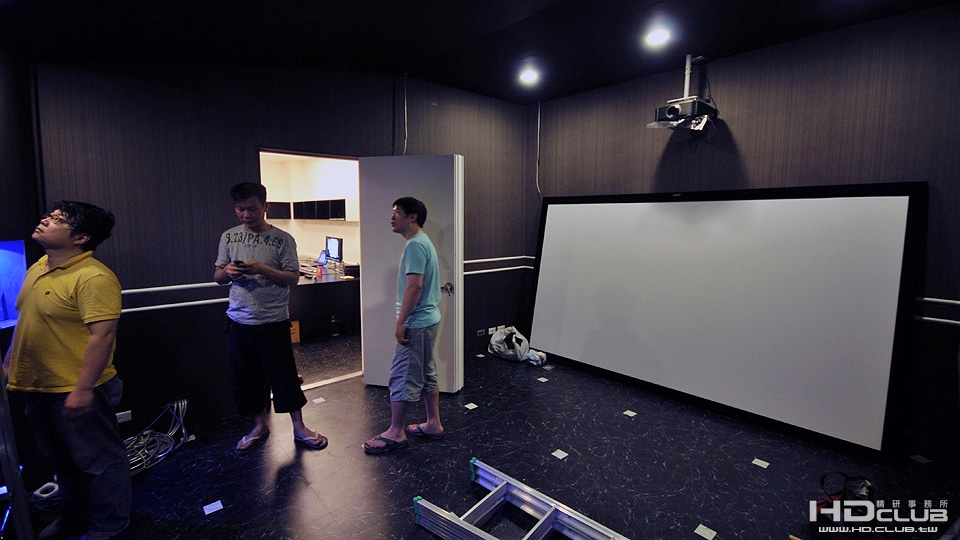

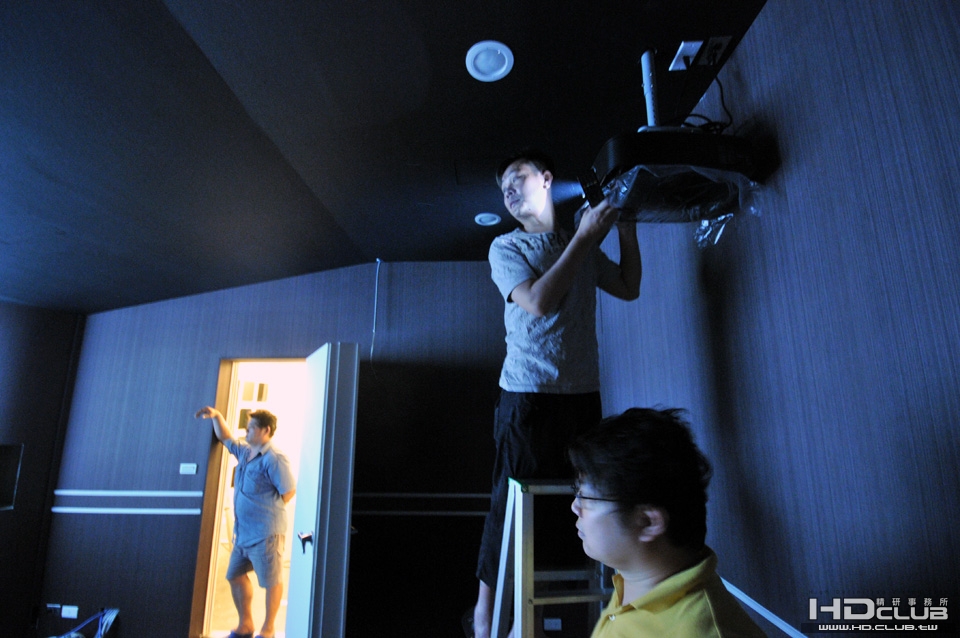

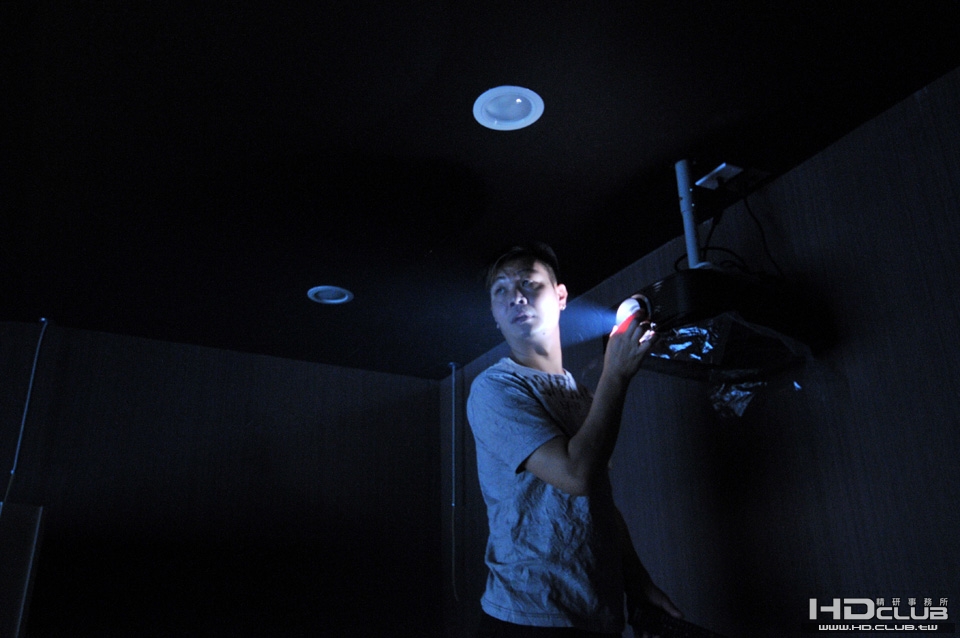

視聽室的布幕部分,這次就委託真平處理了。原本在三樓使用的BenQ W20000,到一樓來頂多只能投射到100吋左右,所以一樓就再買了Optoma HD82,量測距離之後發現一樓視聽室只能投射到130吋。不過當時真平兄沒有130吋的現貨,所以只好向國外訂購,在訂購還未到貨期間,熱心的真平兄先帶了135吋的布幕到我這來安裝讓我先使用。

其他音響部分器材,都原封不動的從三樓搬到一樓來了。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-9-2 09:05:32 | 顯示全部樓層
這篇的張貼日期是去年的4月份,當時一樓的工作室也都差不多快完工了。
原本打算在暫存區慢慢寫完,再公開跟大家分享的。
不過我發現不公開,我就懶得繼續寫了。
所以大家努力鞭策我,趕快把這篇完成吧!!!!

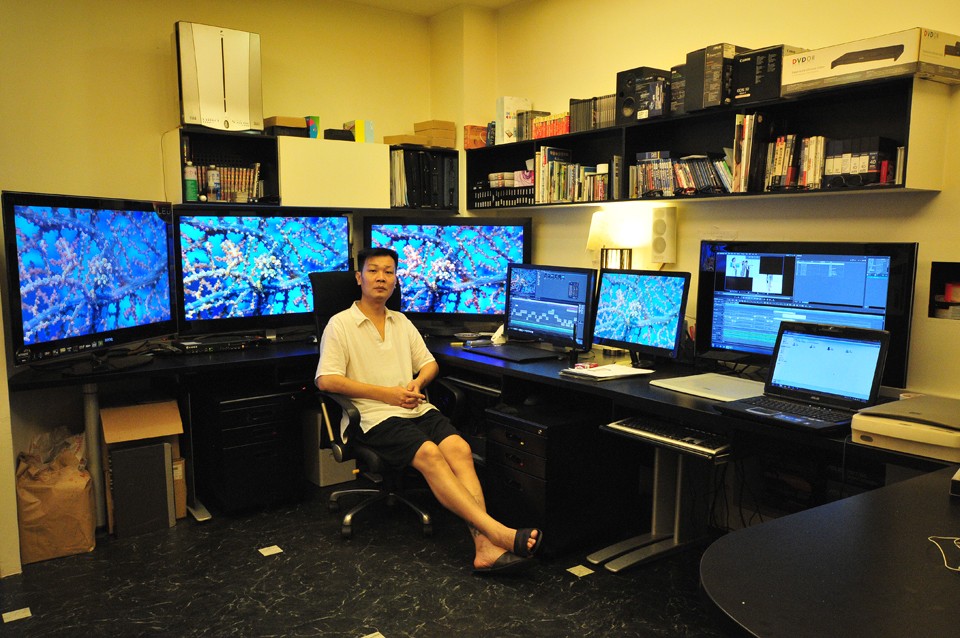

原本在三樓的樣子

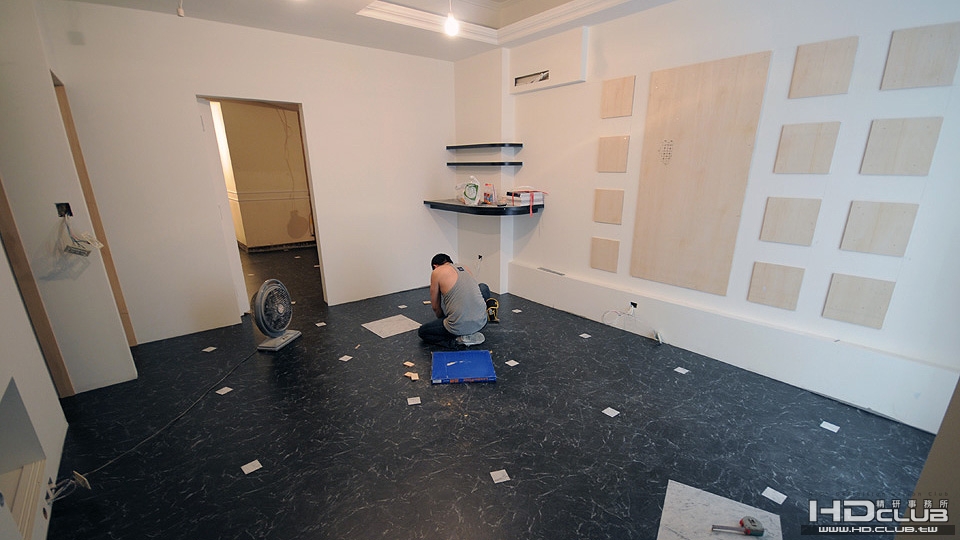

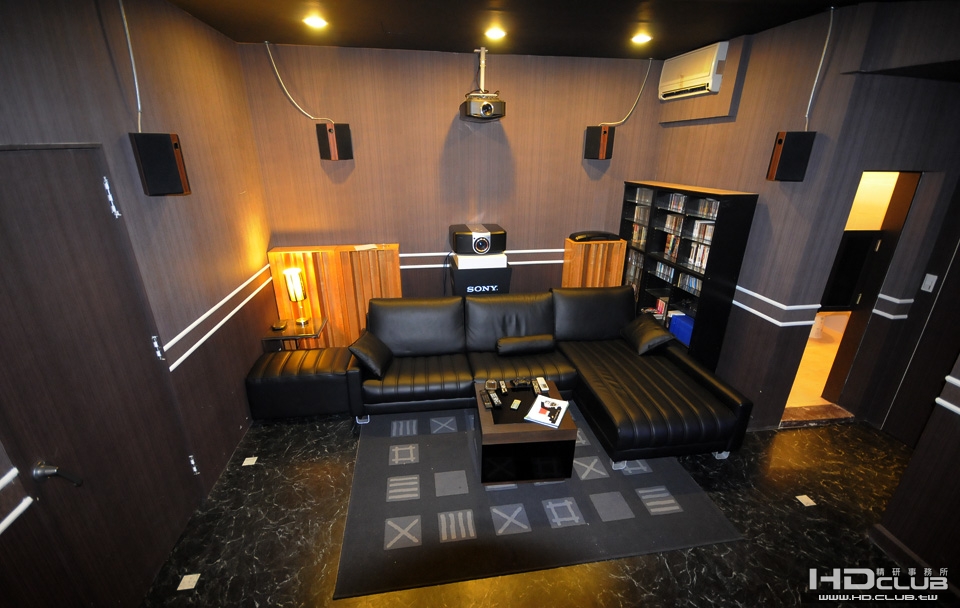

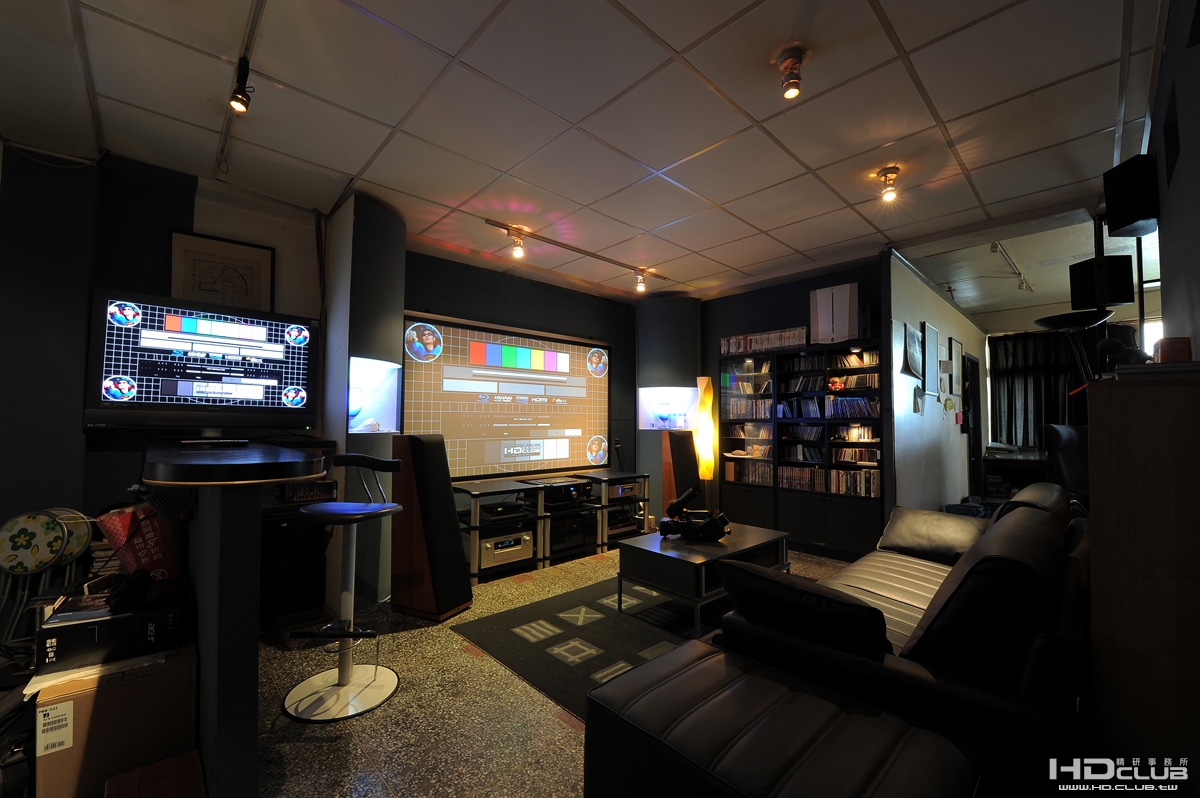

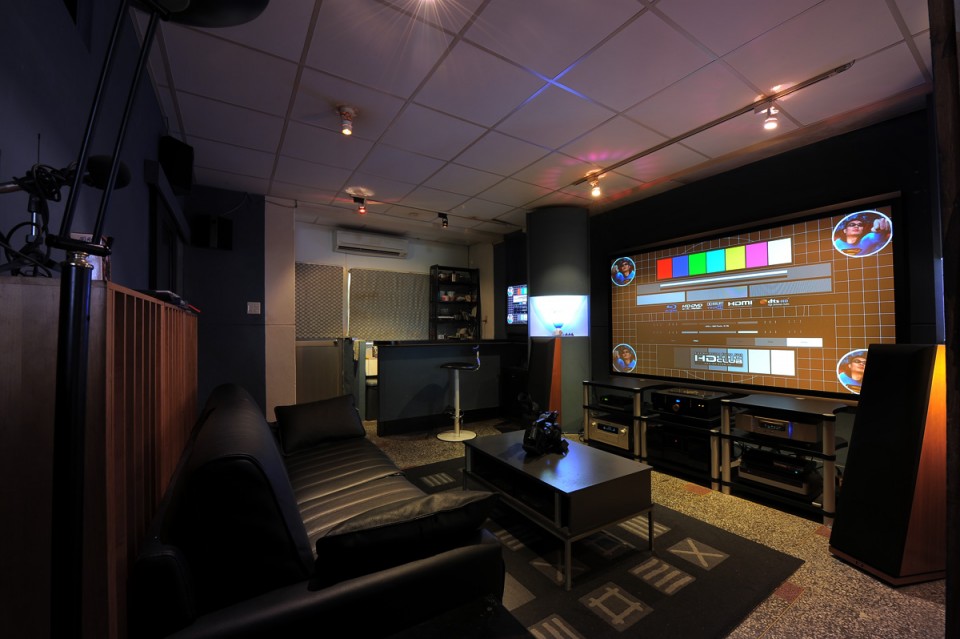

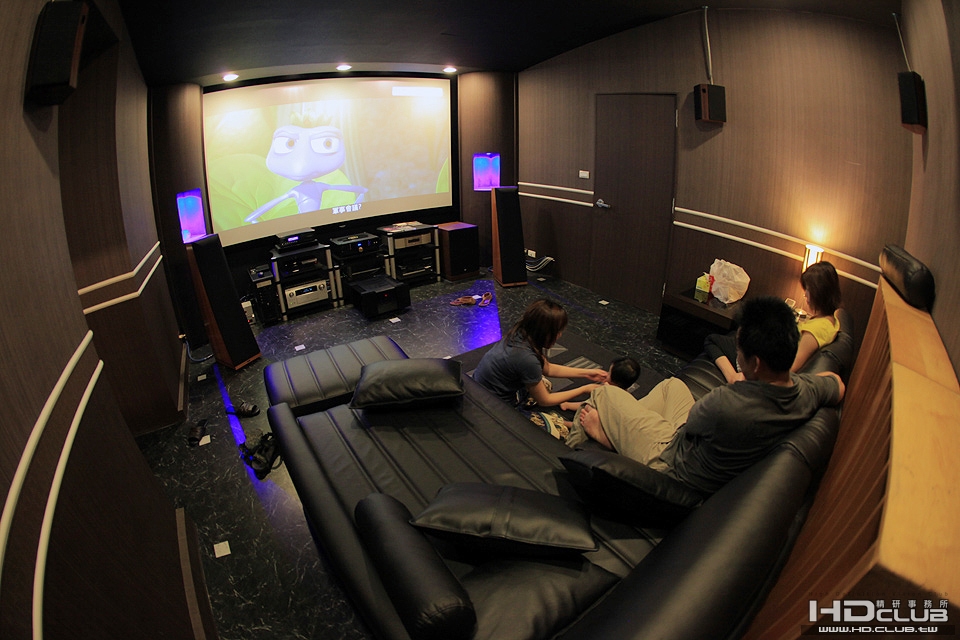

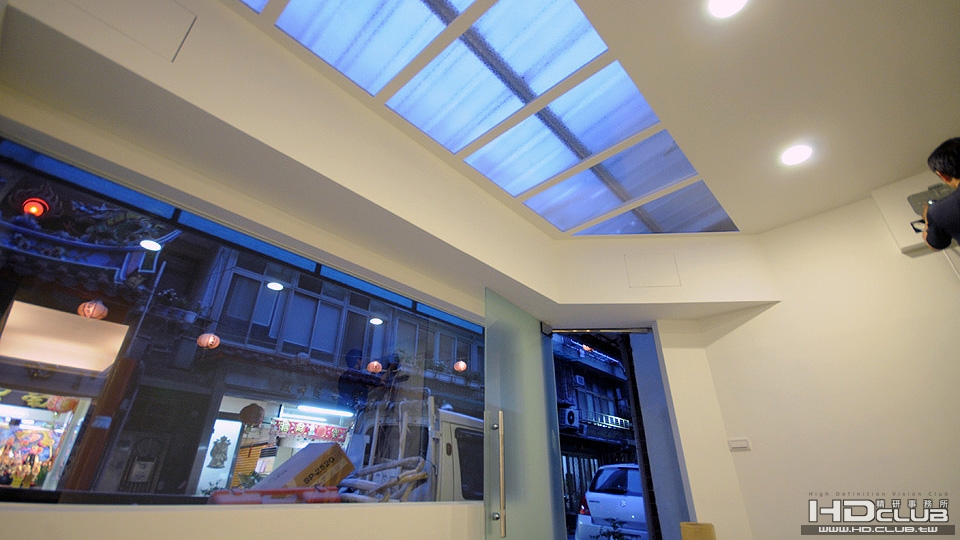

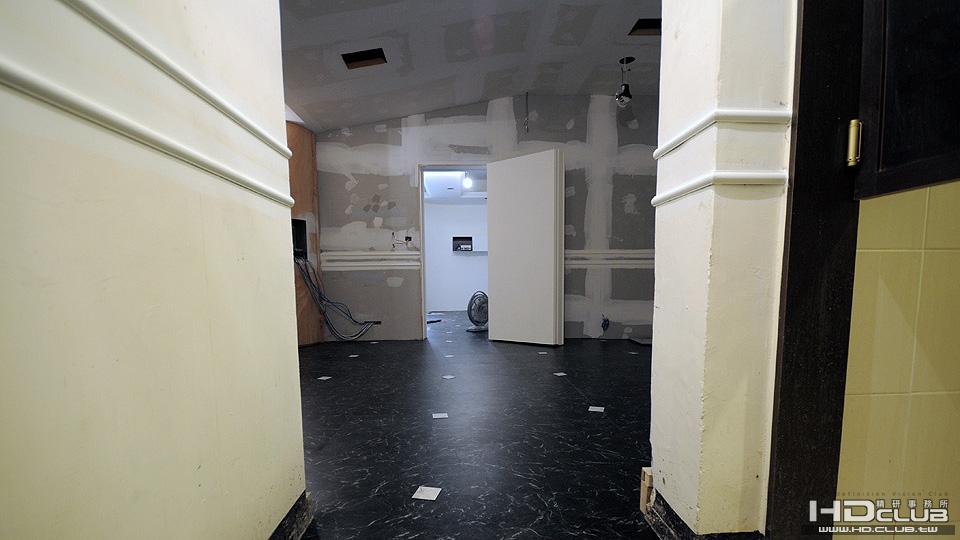

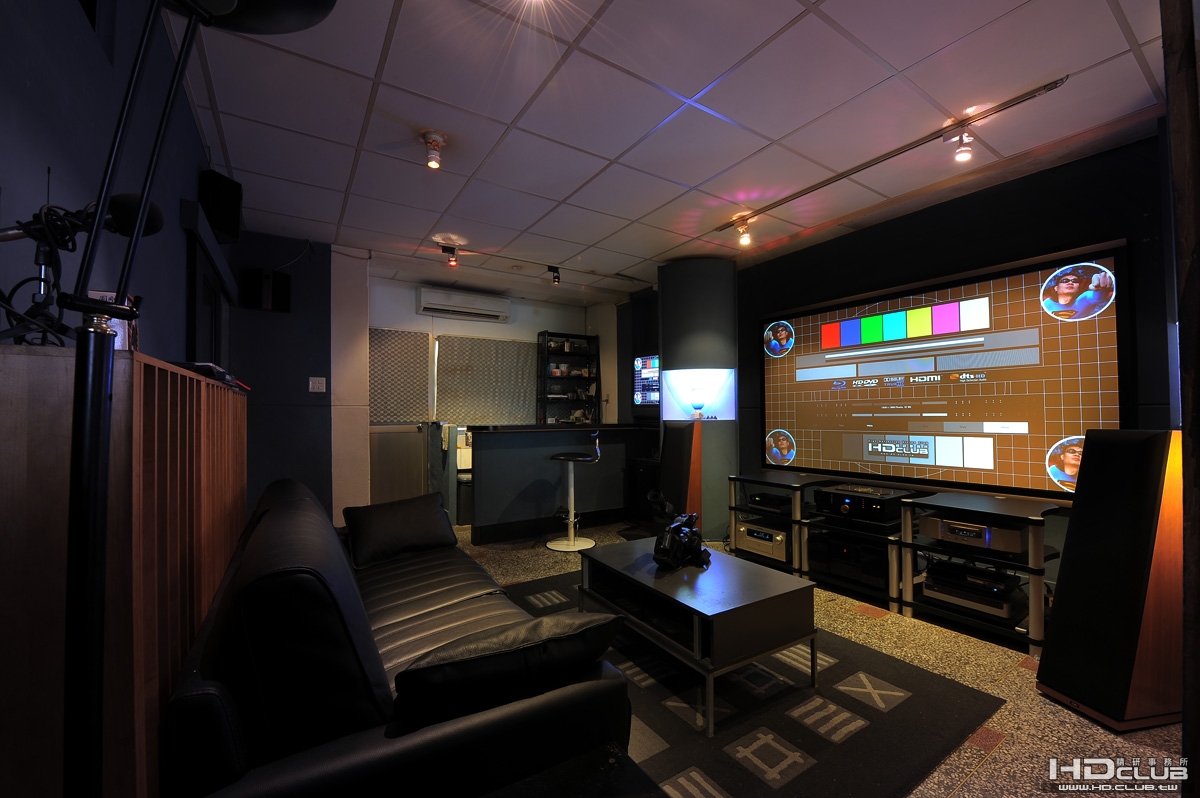

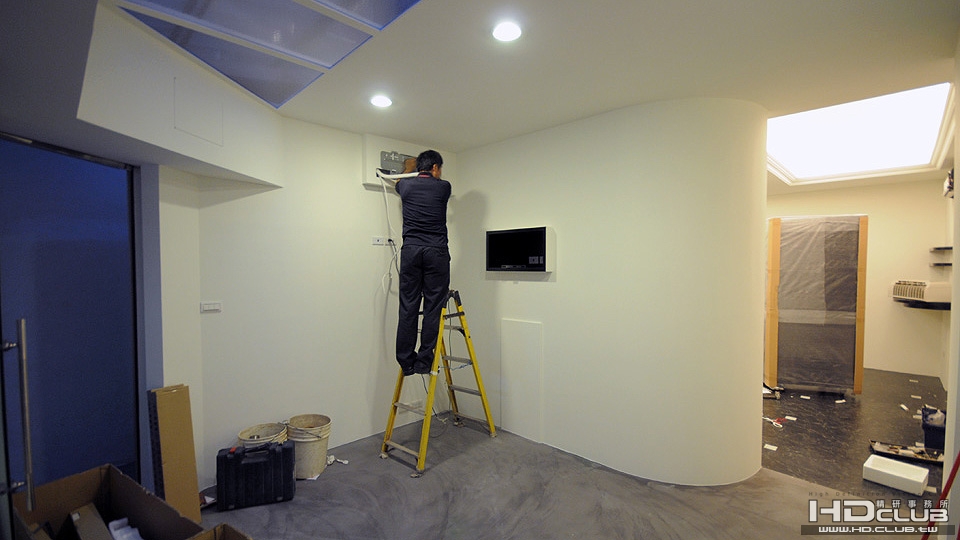

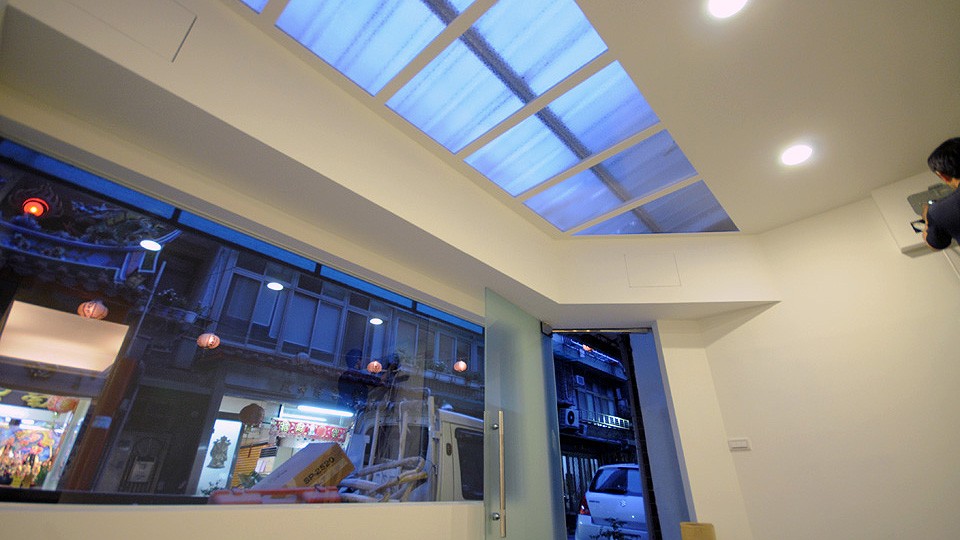

目前一樓的樣子

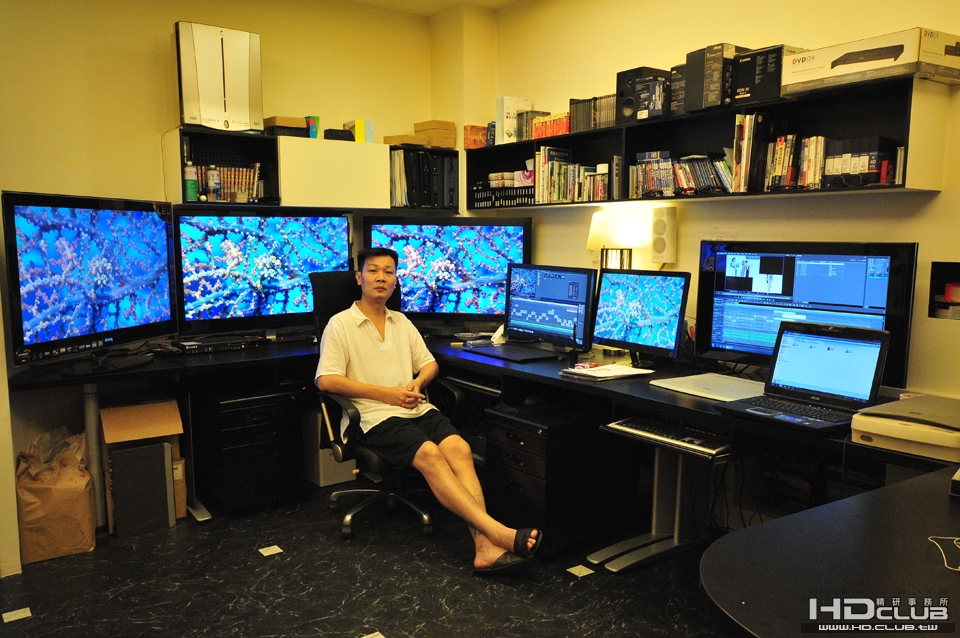

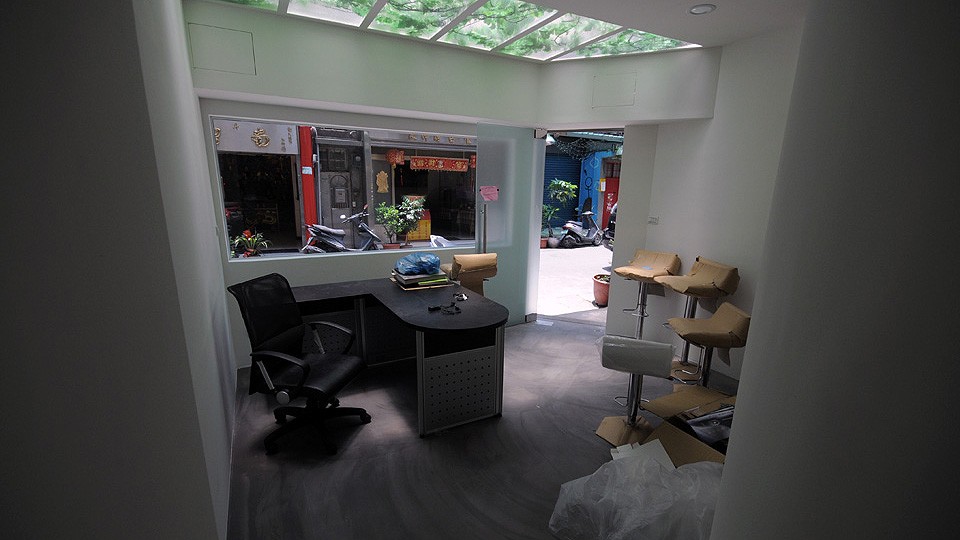

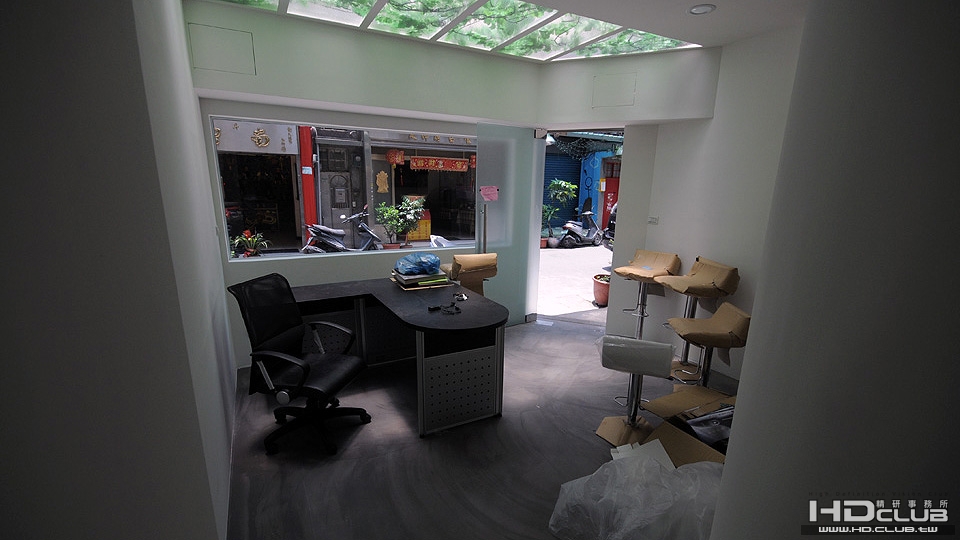

一樓工作區
回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 09:29:06 | 顯示全部樓層
這可是你說的唷~~  看 鞭 !  咻~~~~~~~~~~

我還以為你要等到二度改建時才要貼呢
回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 09:32:04 | 顯示全部樓層
期待後續
看到了吸音岩棉也想到過年前自宅視聽間裝潢的情景
那一陣子因出差高雄一年
要設計師傳施工相片給我都黃牛
只得每週末回家看進度
但裝潢師傅經常不照設計圖施工
設計師也監造不盡責
把我搞的很不高興
做錯了
還要我幫忙想如何更改善後
哇!真是惡夢一場
如今家裡也打算重新裝潢
這回一定要慎選設計師
而且所有設計圖面必須完成後才施工

期待站長後續發展
回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 11:00:02 | 顯示全部樓層

光看照片就覺得很辛苦了
房子拆裝改建真的是件很麻煩的事情
看到這些照片讓人想到
是不是精研總部又要開始準備動工了
回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 11:03:23 | 顯示全部樓層
我的眼睛一直在看那道門.真是有給她厚
斗膽問一下站長大人.厚度是多少?
回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 11:28:05 | 顯示全部樓層
我的眼睛一直在看那道門.真是有給她厚
斗膽問一下站長大人.厚度是多少?
johnny07110306 發表於 2010-9-2 11:03

代回一下 應該有5~6吋吧 站長家我去過
我門原本也是要做這麼厚低
但是 門開的位置不對 得往外開 不是往內推
所以不能那麼厚
回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 11:35:37 | 顯示全部樓層
借這一篇 問一下站長 那個pvc地磚 是哪個牌子的阿
我偷偷找很久了 還有一坪半 要貼
第一次 是在家訪單元中看到那pvc地磚 我就覺得很贊了
那時還沒去過站長家 等去過之後 我回來就開始找了
最近找更勤了 想說過幾天 才要問的你 竟然有這麼一篇
我當然要發問囉
回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 11:42:05 | 顯示全部樓層
又在流口水了...

唉現在找新房子真難找...要不是非常大坪數...不然就是小的不知道要怎麼住人...
現在人真可憐...都被公設搞死了...一間房子才多大...公設停車位快15坪...
真不知道要怎麼買房子...看到最後可能直接用租的...

看到西楓大的房子真開心...又一樓...真好...等待好的房子...
我也要簡簡單單的再把客廳弄一弄...
回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 11:55:22 | 顯示全部樓層
代回一下 應該有5~6吋吧 站長家我去過
我門原本也是要做這麼厚低
但是 門開的位置不對 得往外開 不是往內推
所以不能那麼厚
apbt 發表於 2010-9-2 11:28


感謝阿賢大大回覆
看來門這東西值得研究一下
回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 13:23:18 | 顯示全部樓層
Part 3 中的電腦主機對西楓站長來說已經過時啦

更新的主機請看這裡

某人要的CPU i7 980X搶鮮開箱
http://www.hd.club.tw/thread-40298-1-1.html


WEST 站長工作機升級計畫
http://www.hd.club.tw/thread-42272-1-1.html


站長3D立體影片拍攝工作機-ASUS G51 四台入手
http://www.hd.club.tw/thread-51643-1-1.html

評分

參與人數 1名聲 +10 精幣 +10 收起 理由
west + 10 + 10 熱心助人

查看全部評分

回覆 支持 反對

使用道具 舉報


發表於 2010-9-2 19:51:30 | 顯示全部樓層
從去年裝修到今年?     厲害厲害

還是去年就裝修好了  今年才PO出來 ?  這也是厲害厲害  忍者功 比 忍者龜厲害
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-9-3 04:12:07 | 顯示全部樓層
從去年裝修到今年?     厲害厲害

還是去年就裝修好了  今年才PO出來 ?  這也是厲害厲害  忍者功 比 忍者龜厲害
toshinko 發表於 2010-9-2 19:51


興哥可以看一下發文日期,那時間早就大部分都完工了。
不過施工期太長,當時的一些工作都卡住不能動。
一樓還沒完工就已經忙著趕工作了,所以當初只貼了一些照片,沒有把這篇公開來。

到昨天才心血來潮的把這篇公開。
原本是應該 裝修紀實,結果現在變成是....裝修回憶錄....
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-9-3 04:14:00 | 顯示全部樓層
又在流口水了...

唉現在找新房子真難找...要不是非常大坪數...不然就是小的不知道要怎麼住人...
現在人真可憐...都被公設搞死了...一間房子才多大...公設停車位快15坪...
真不知道要怎麼買房子...看到最後可能直接 ...
pansc 發表於 2010-9-2 11:42


你新入手的5085 也應該有個可以展現的空間給他了吧?
改天到你那邊去家訪!!
回覆 支持 反對

使用道具 舉報


發表於 2010-9-3 08:54:36 | 顯示全部樓層
我覺得那個輕隔間的隔音效果不錯耶!
沒想到木做也能搞到那麼好的隔音效果,趕快抄起來用。
回覆 支持 反對
