[器材鑑賞] Panasonic TU-BUHD100 & PIXELA PIX-SMB400 "徹底" 開箱暨心得分享

[複製連結]

發表於 2018-11-29 10:50:57 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有帳號?註冊

x
本帖最後由 KOBSS 於 2018-12-21 02:25 PM 編輯

網路上傳說:
Panasonic TU-BUHD100 與 PIXELA PIX-SMB400 是同一台 BS4K 接收機, 為了驗證這個傳說
我就兩台一起買了, 不囉嗦, 先來開箱吧!

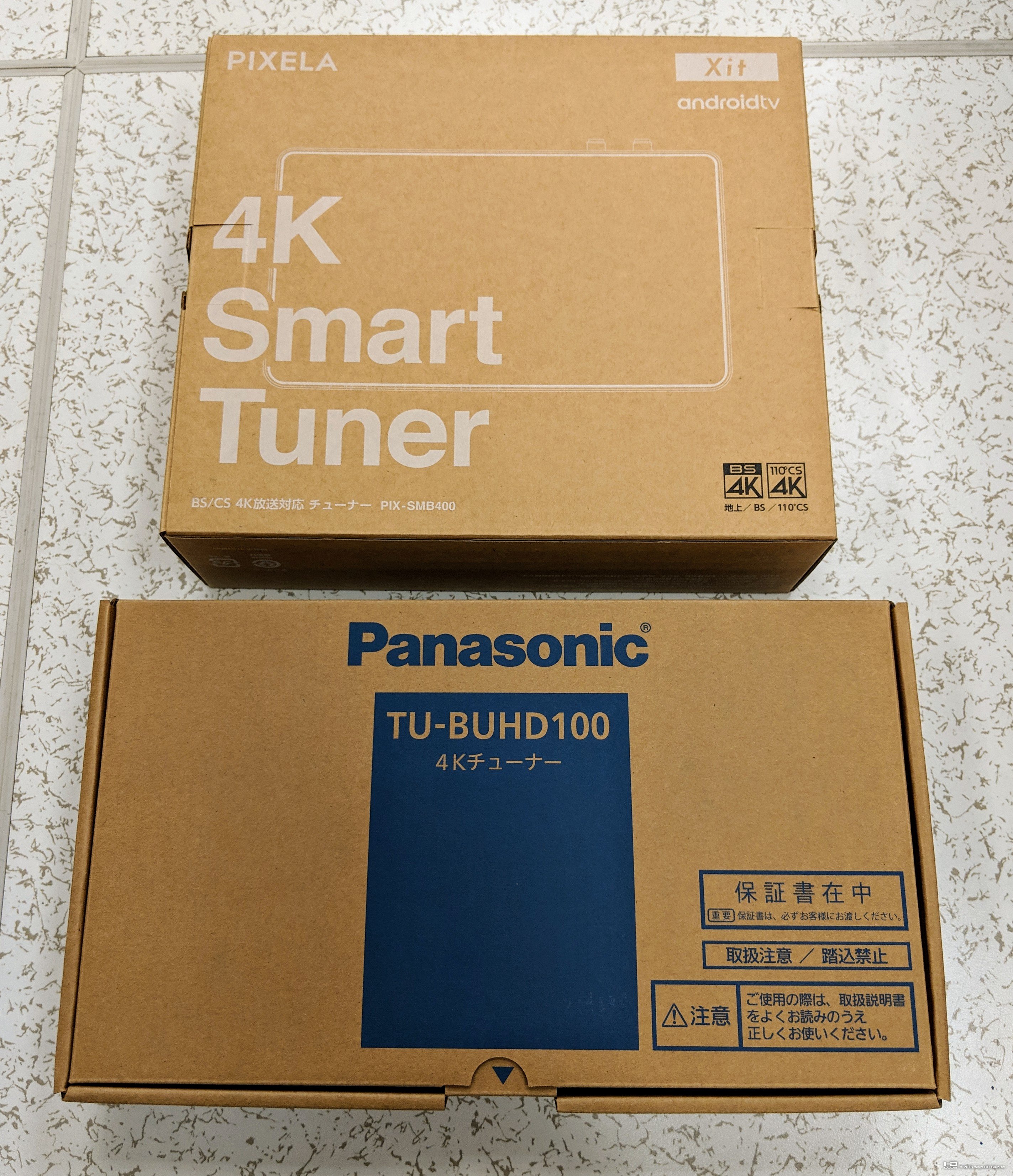

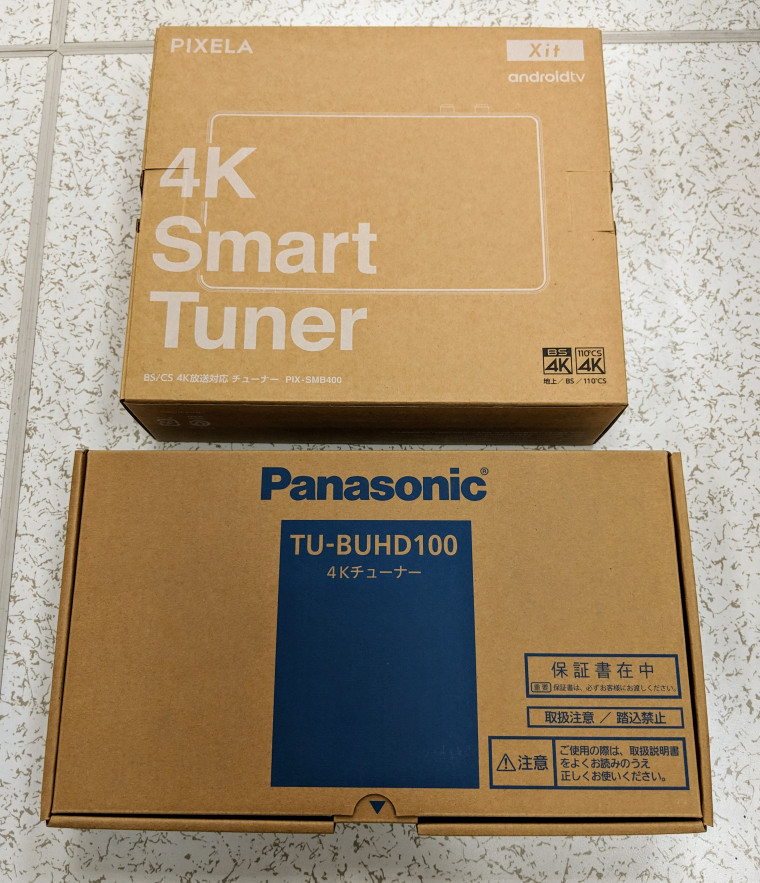

上: PIXELA PIX-SMB400 (文後簡稱 SMB400)
下: Panasonic TU-BUHD100  (文後簡稱 BUHD100)

開箱!
SMB400 盒子較厚
BUHD100 外盒較長

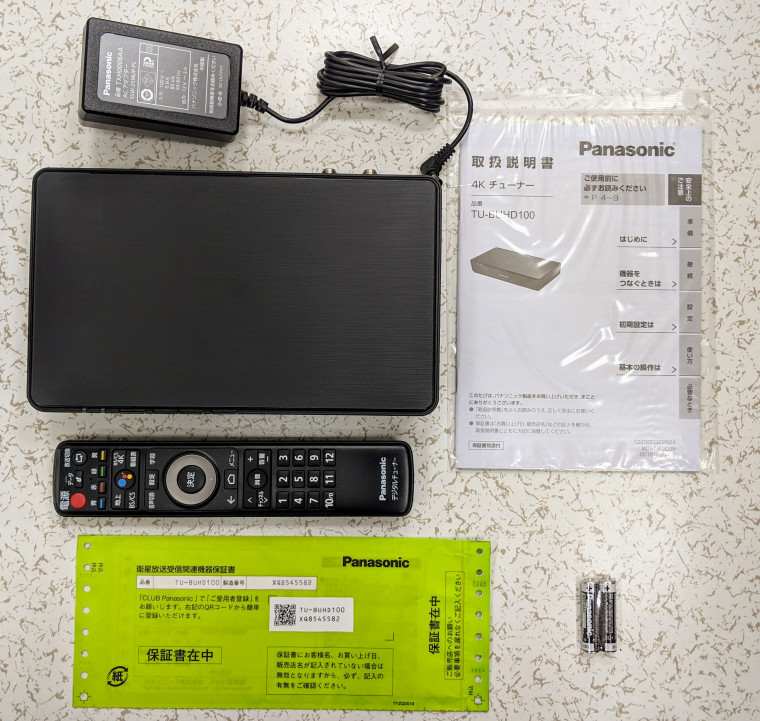

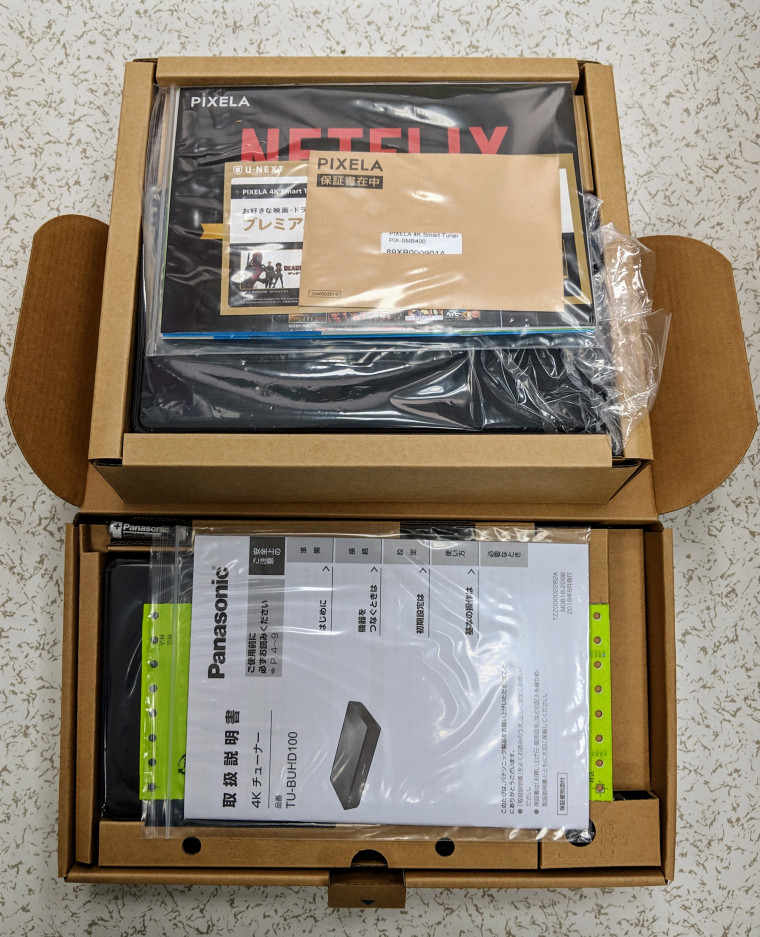

Panasonic TU-BUHD100 盒內物

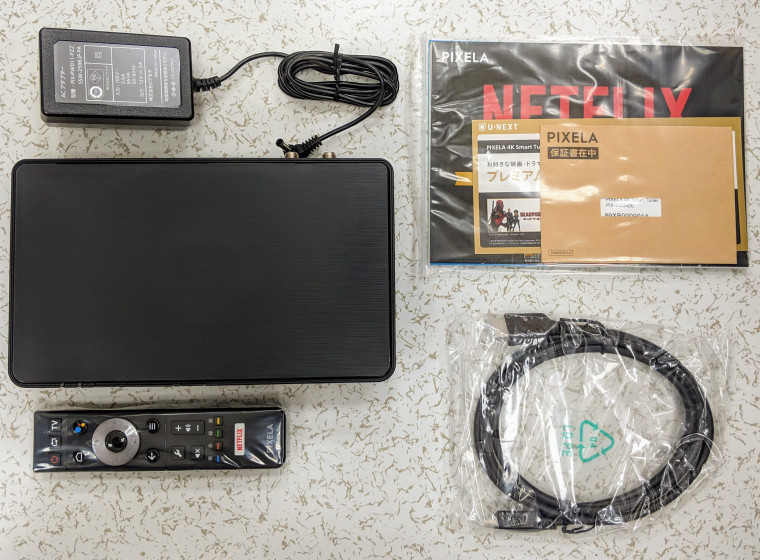

PIXELA PIX-SMB400 盒內物 (電池已裝在遙控器內)
兩者相比, SMB400 多了一條 HDMI 2.0 的連接線, 感覺比較有誠意一點...

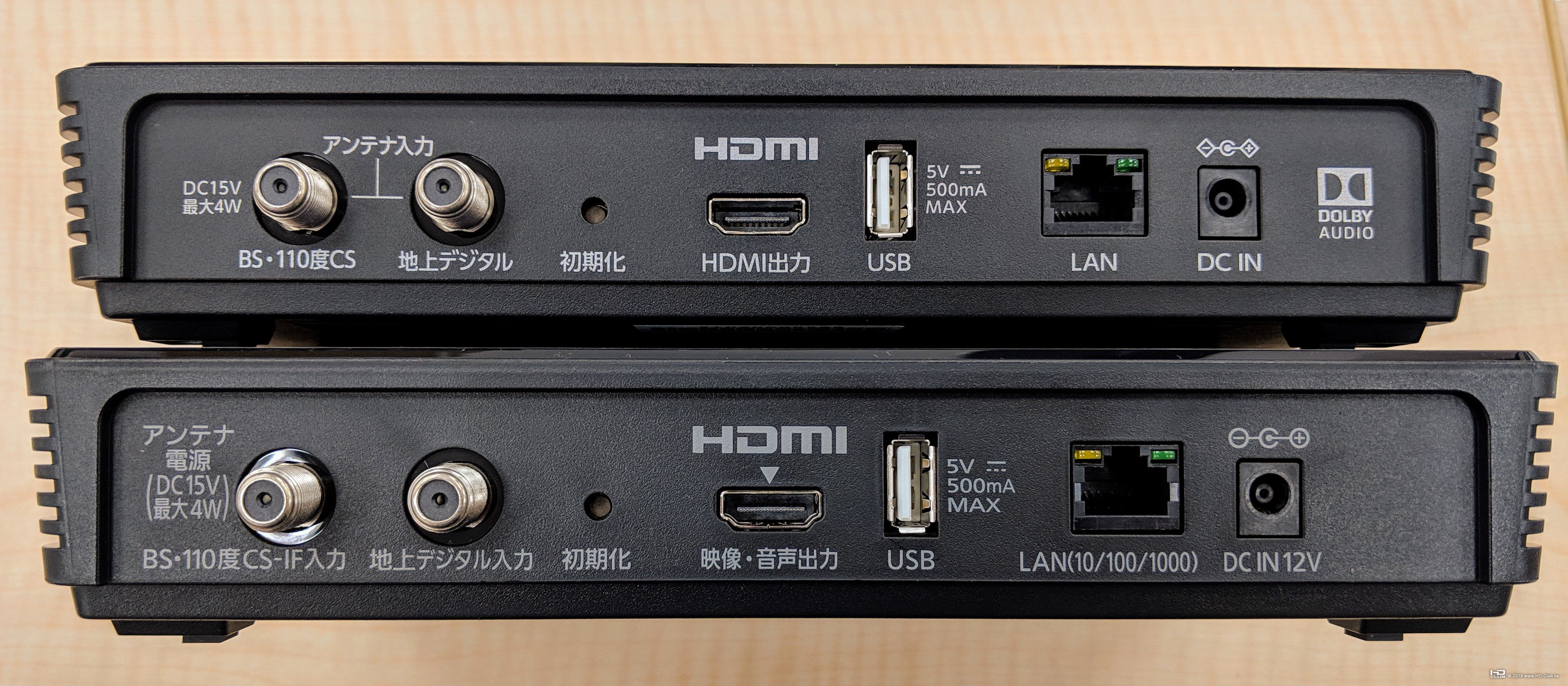

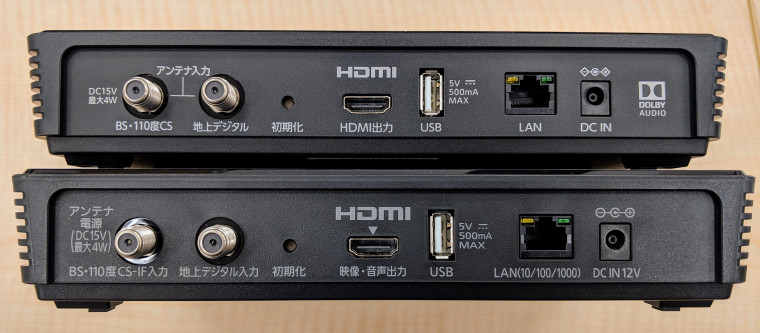

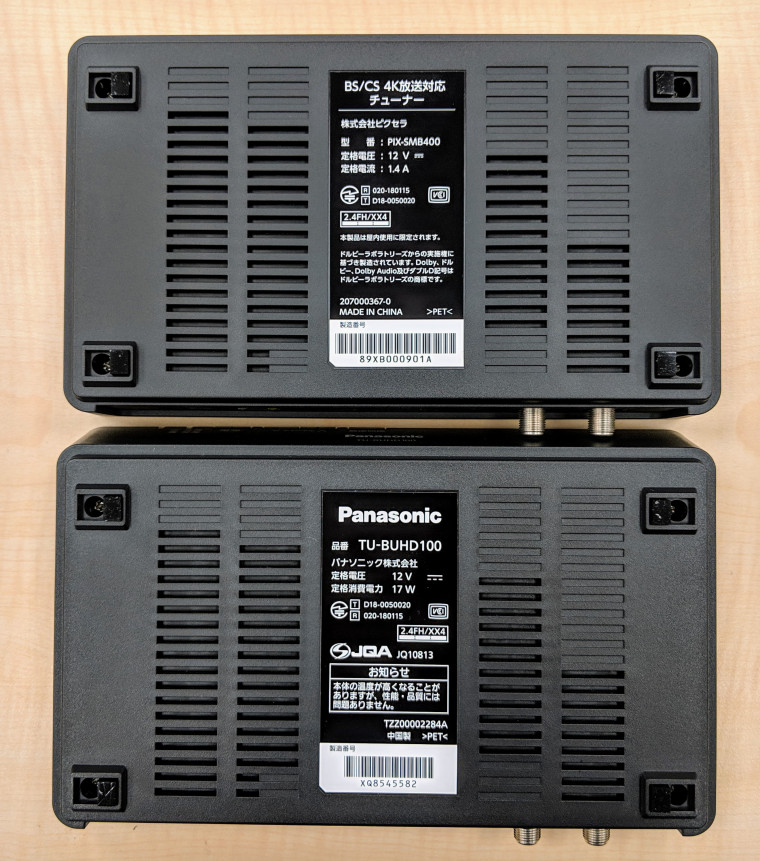

疊疊樂背面照
根本看不出誰是誰吧?

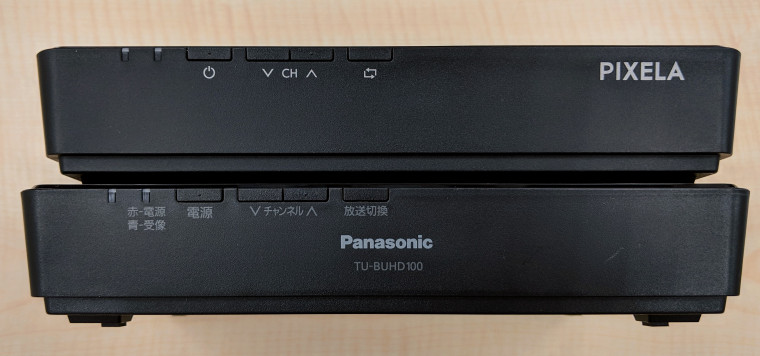

正面照

底部照

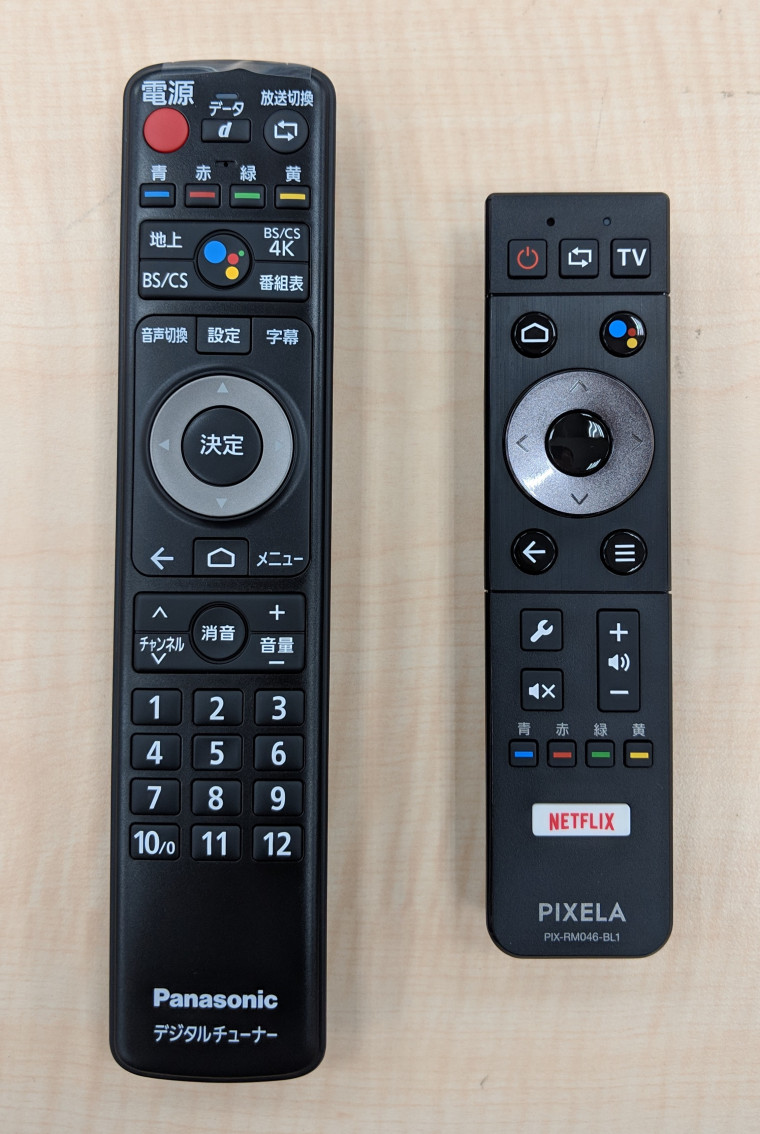

藍牙遙控器  (可互通配對使用)
嫌 PIXELA 沒數字鍵的朋友, 請自行加購 Panasonic 的遙控器就好了
* 更新: PIXELA 官網 已經提供加購 "數字鍵版本" 遙控器, 不意外的是這支遙控器就跟 Panasonic 版一模一樣

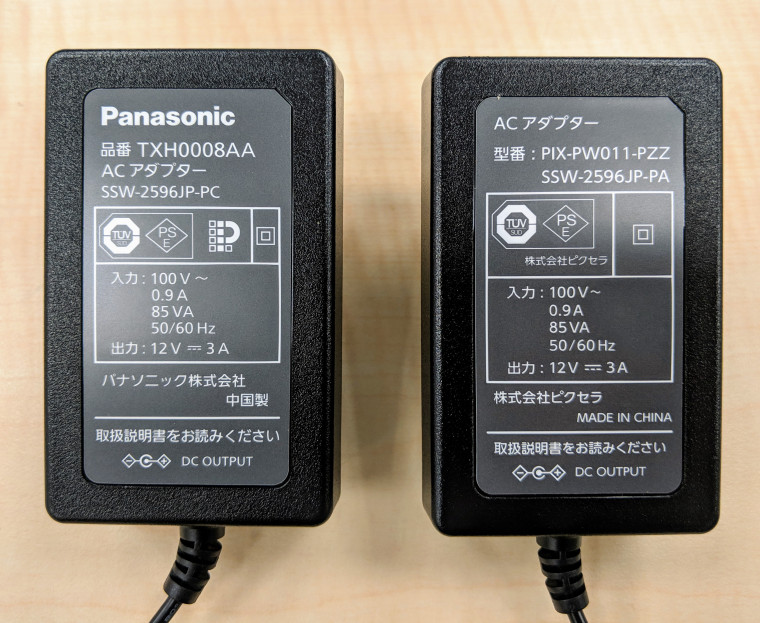

變壓器   (明明就是同一顆)


兩台購入參考價:  BUHD100 約 29000日幣含稅, SMB400 約 28000日幣含稅
價差一千日幣, 就看個人偏好品牌還是實用性了

既然是 "徹底" 開箱, 就一定是開到底的開箱囉
繼續開下去...

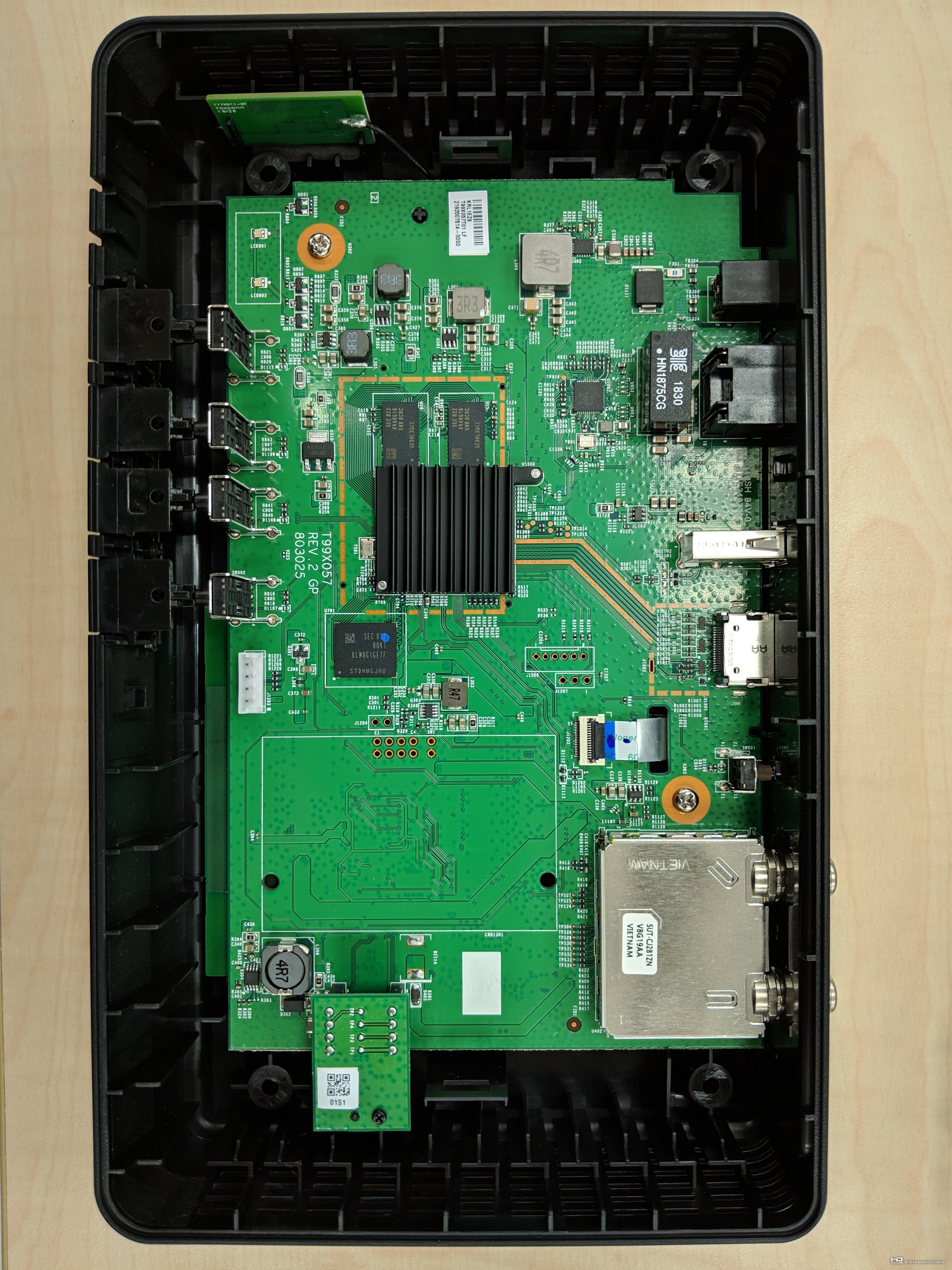

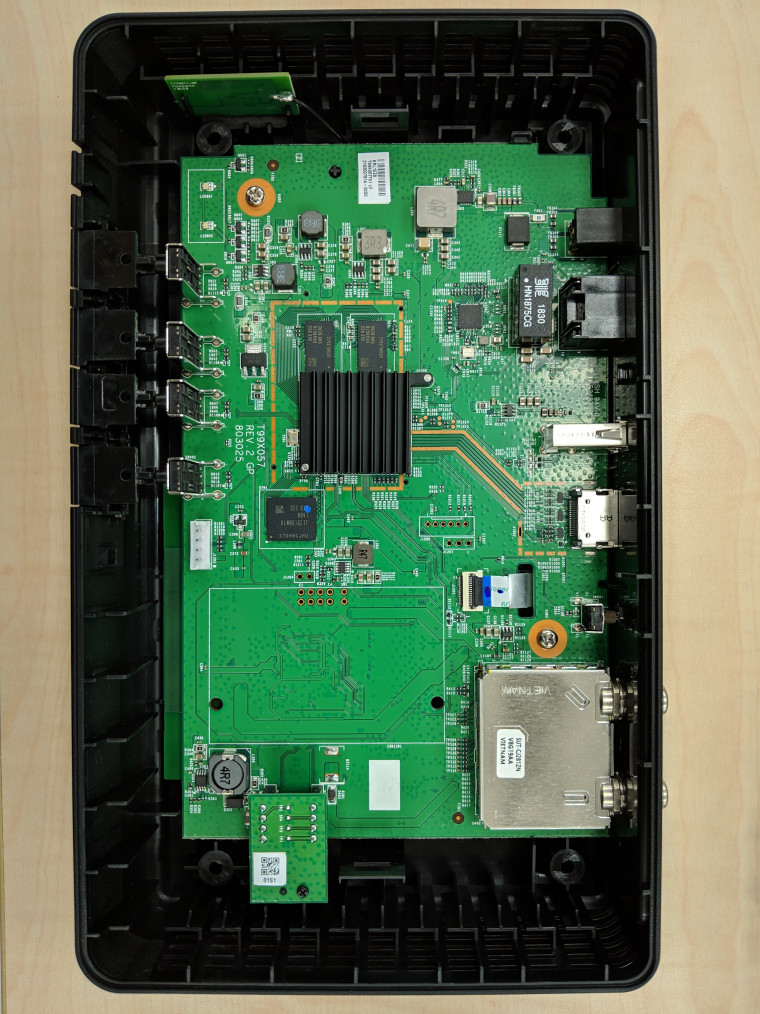

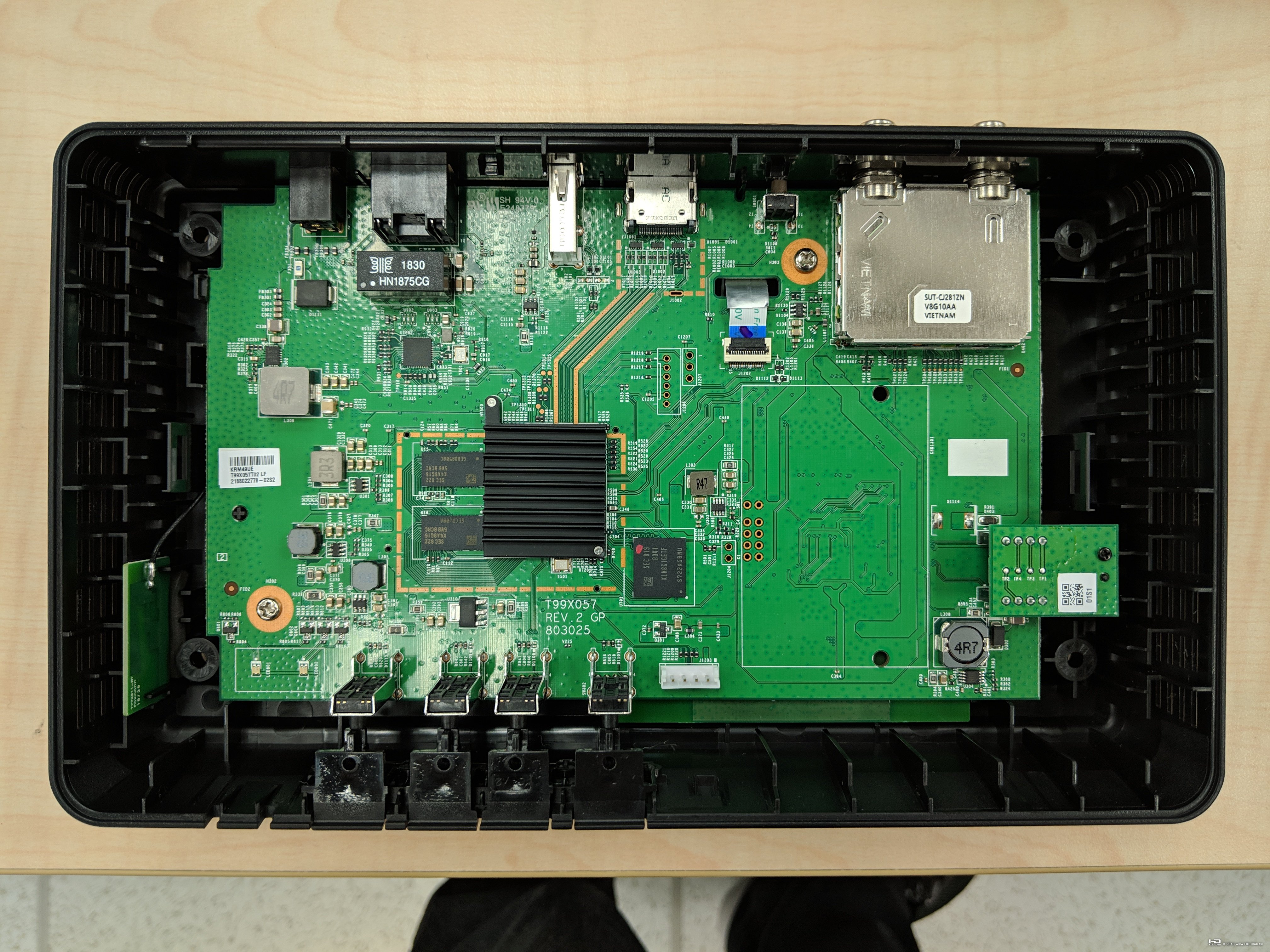

卸下底部四顆螺絲後, 上蓋就可取下, 這台是 BUHD100

而這是 SMB400, 兩台內部真的是一模一樣, 完全沒有差異

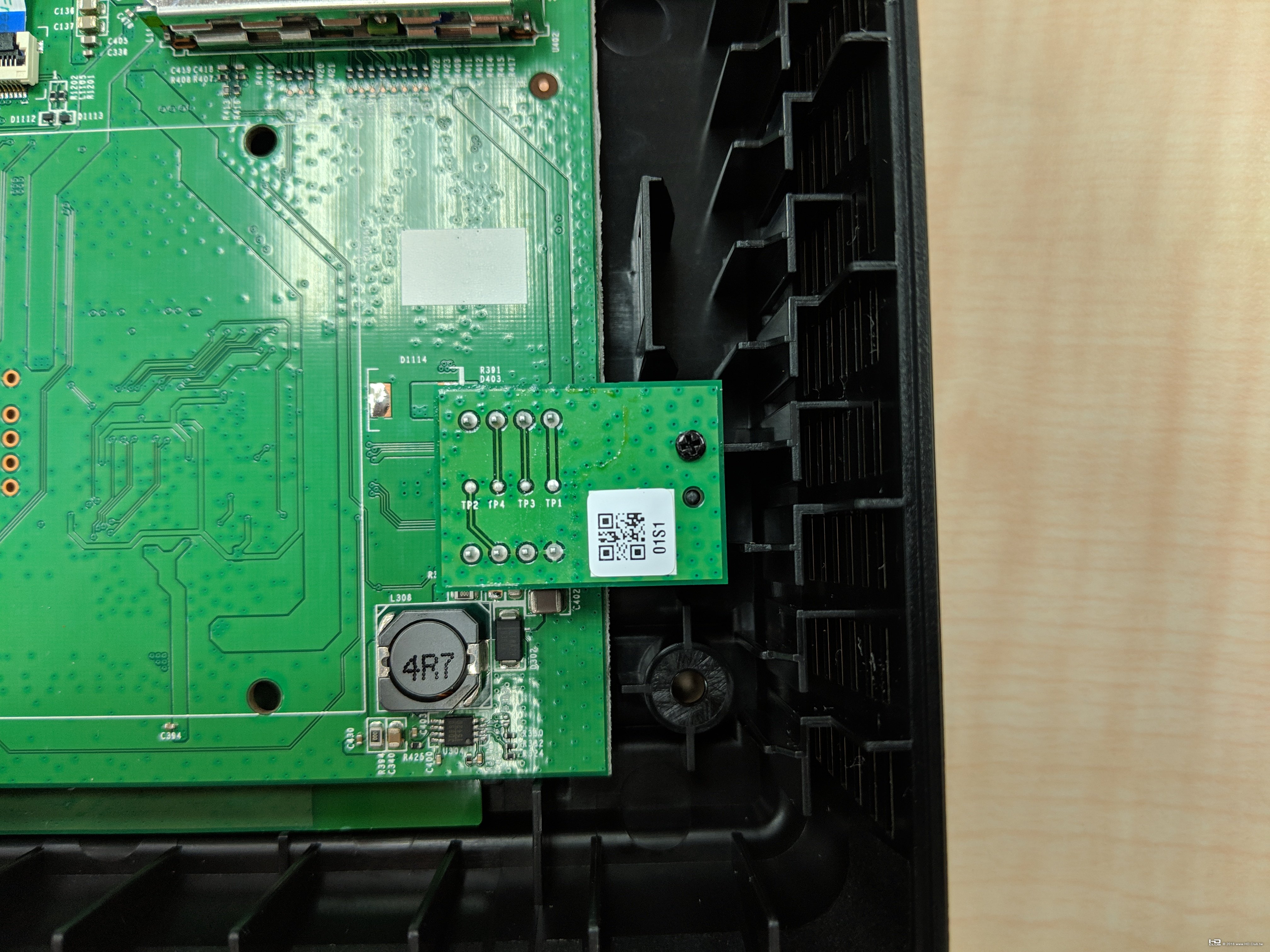

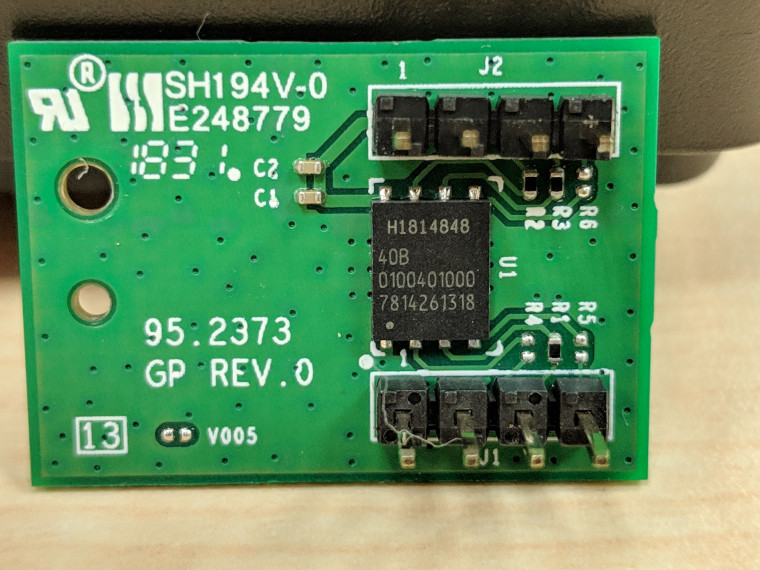

機器右下角插著一片小板子, 就是 ACAS 了
以後就沒有 B-CAS 卡可以插, 全部都是機器內建 ACAS 晶片

板子就是單純把 ACAS 晶片接腳拉到針腳

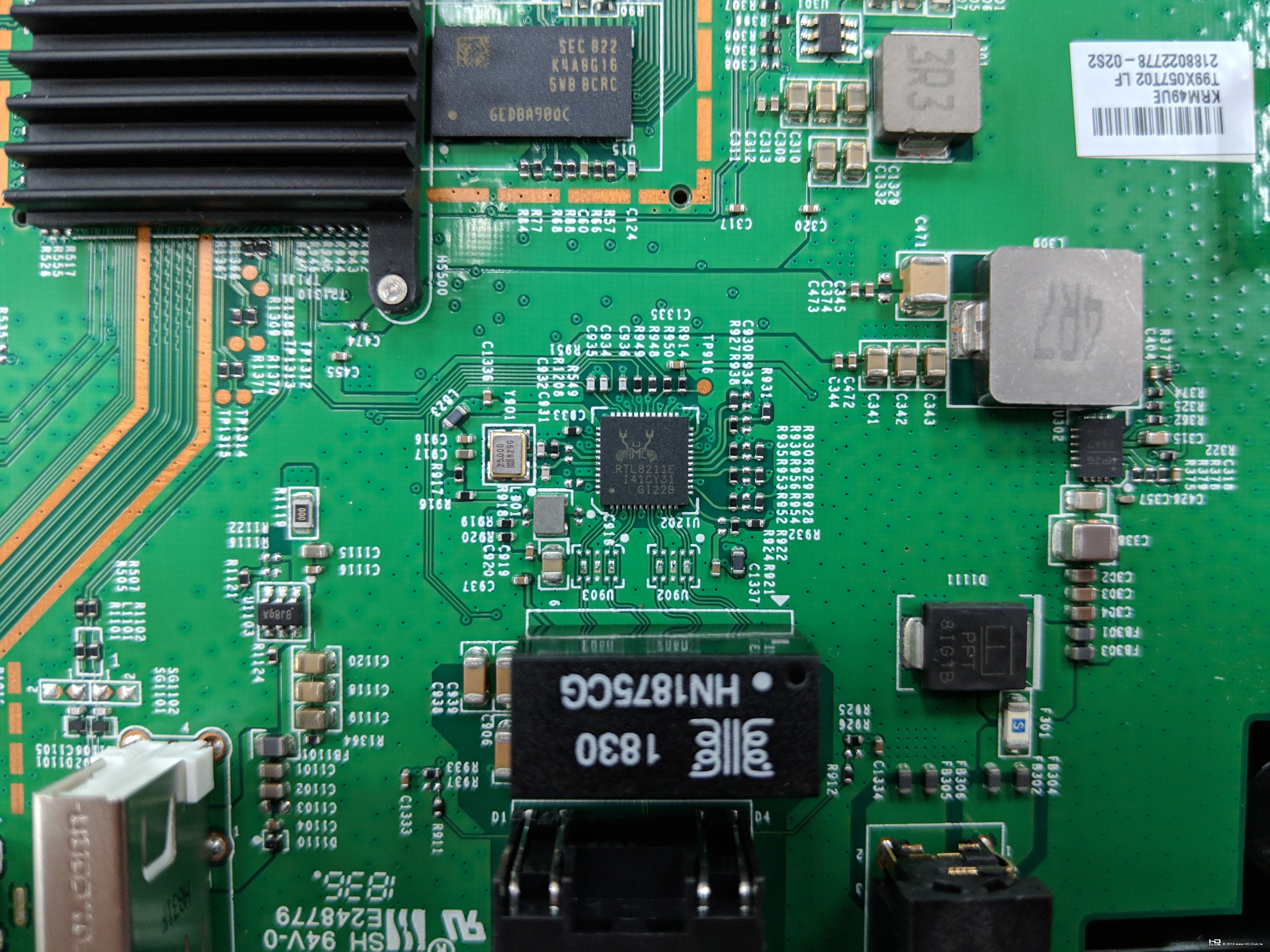

網路晶片是 Realtek RTL8211E 這顆 Gigabit PHY (但是本機 MAC 似乎跑不到 1000Mbps)

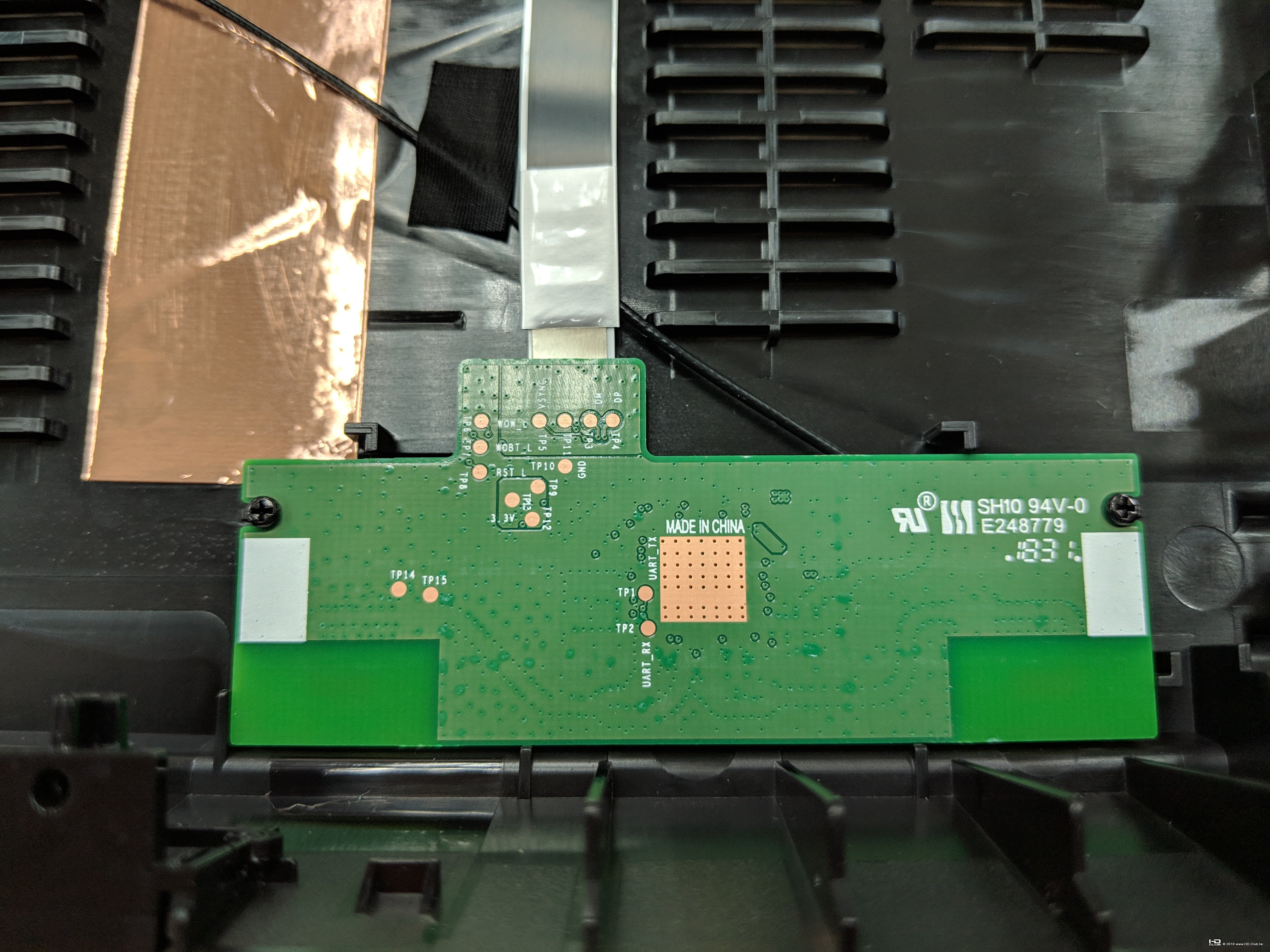

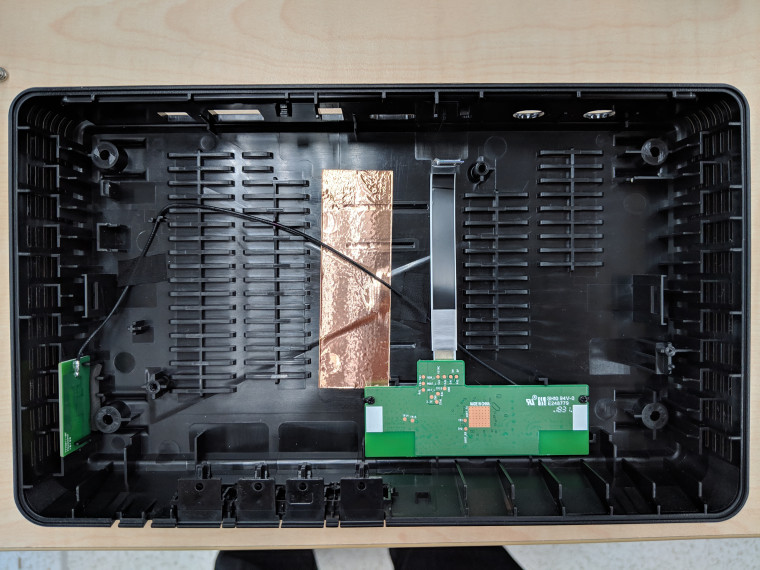

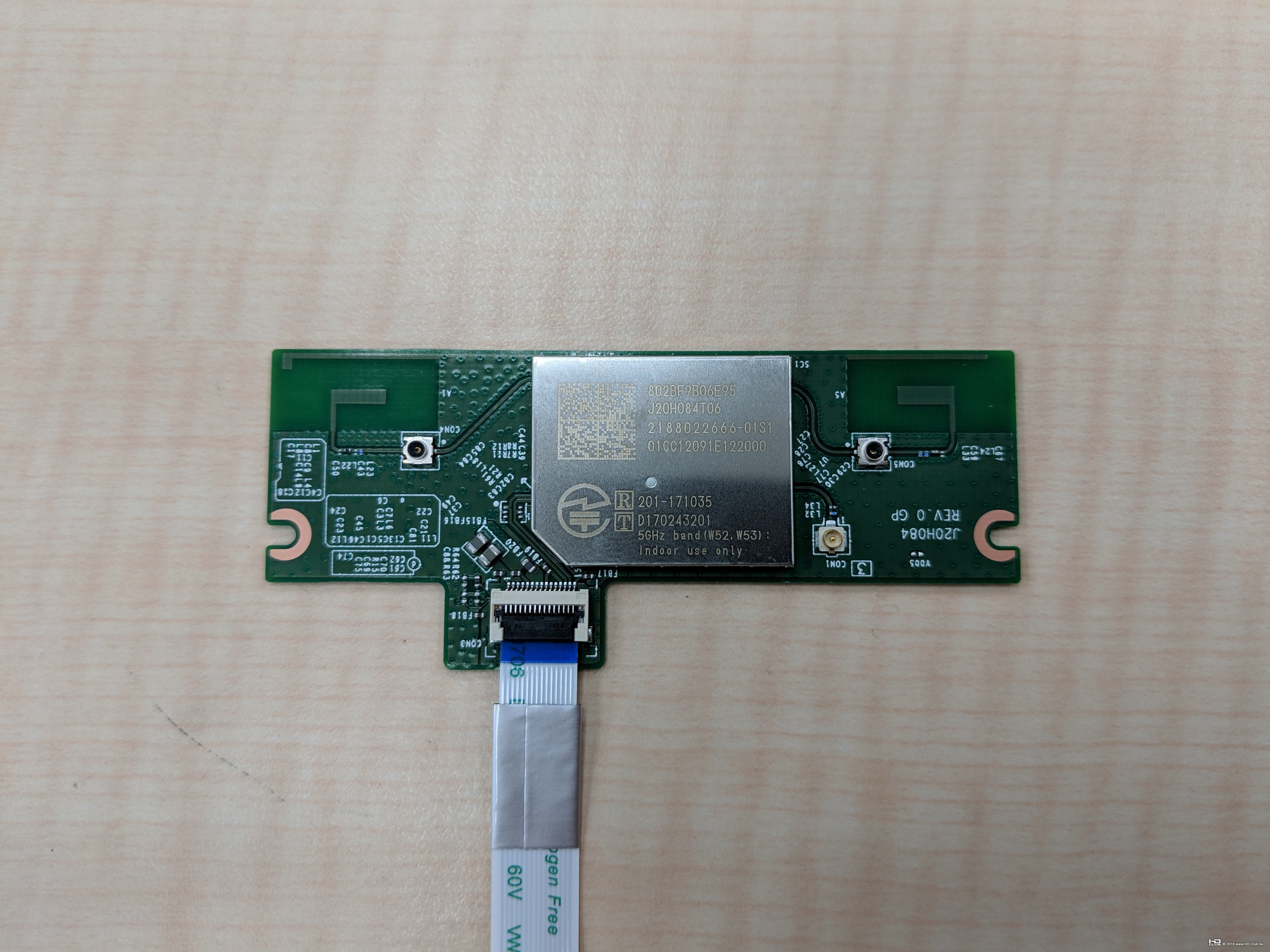

主板拆下後可以看到底下的 無線模組

以機器的規格來看, 只有 Bluetooth 藍牙功能, 卻用上了這麼一大片板子, 似乎不太合理

於是繼續拆下來看, 可以發現上面有三個天線連接孔, 只有一個 Bluetooth 天線被接上
電路板上有畫上內部天線的走線, 不外接天線其實也可以收發

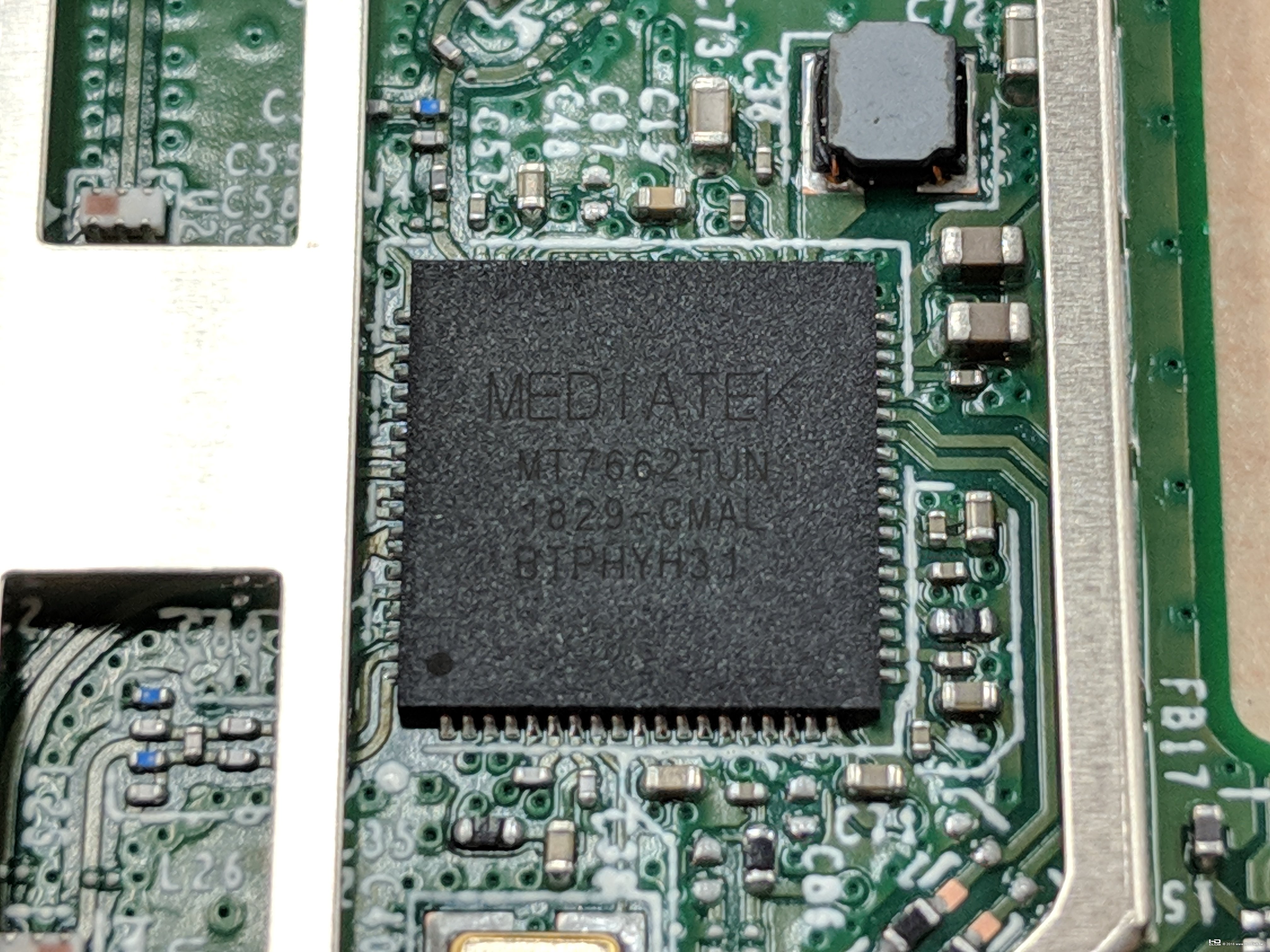

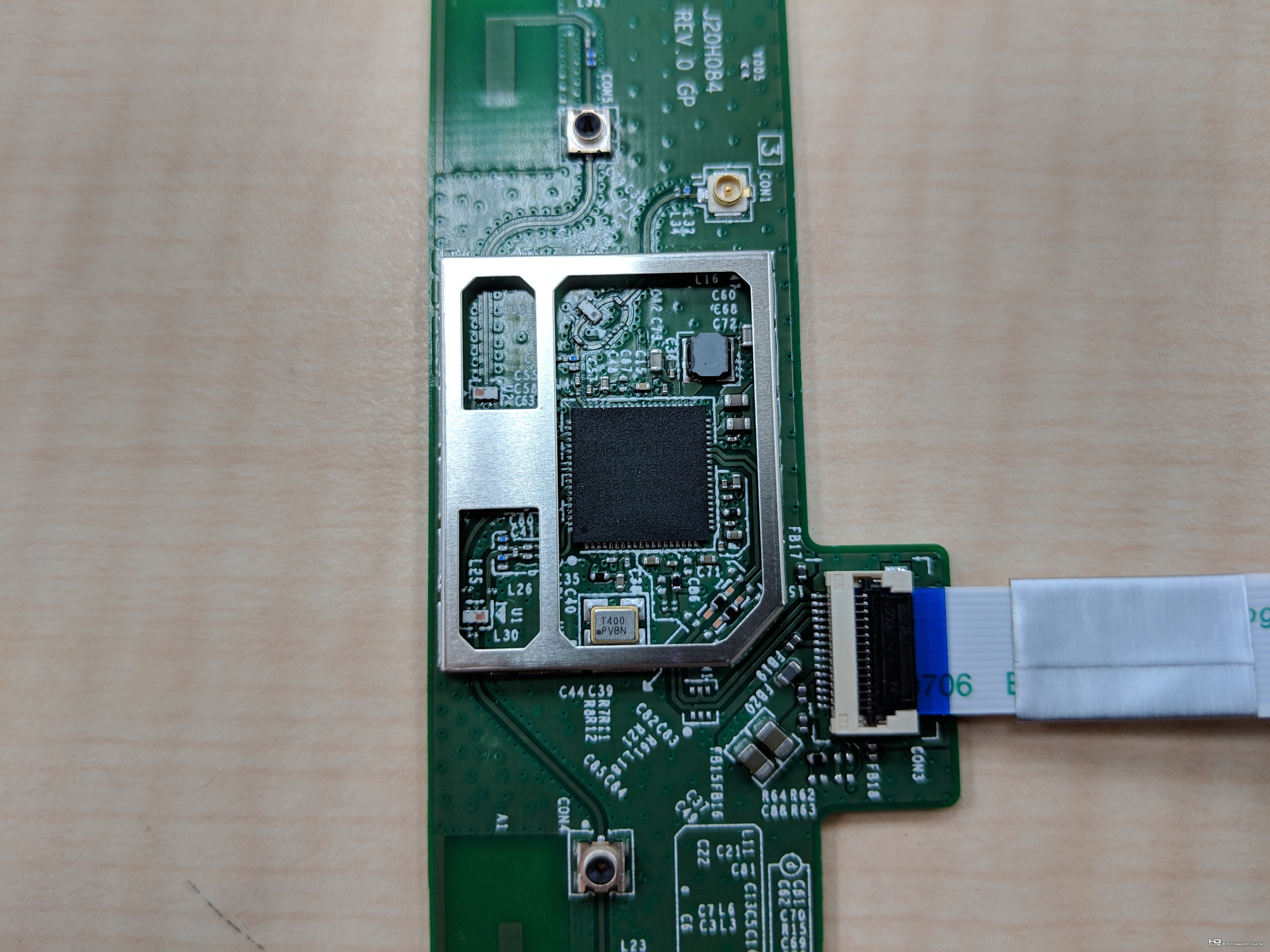

鐵蓋之下, 無線晶片現身

聯發科 MT7662TUN

網路上搜尋, 這顆晶片是 2x2 雙頻無線 IEEE 802.11ac + Bluetooth EDR 及 LE 收發器, 合乎 v2.1+EDR、v3.0 及 v4.0+BLE
MT7662 的 Wi-Fi 是 PCIe 介面, Bluetooth 是 USB 介面, 推測本機只用了 USB 與這顆晶片連接, 所以只有藍牙, 沒有無線網路
感覺有點浪費了這顆無線晶片的能力...  或許廠商將來會推出有 Wi-Fi 的版本吧?

開完箱了, 來開機吧!


插上電, 機器就會開始運作, 跑完了 Android TV 開機程序後

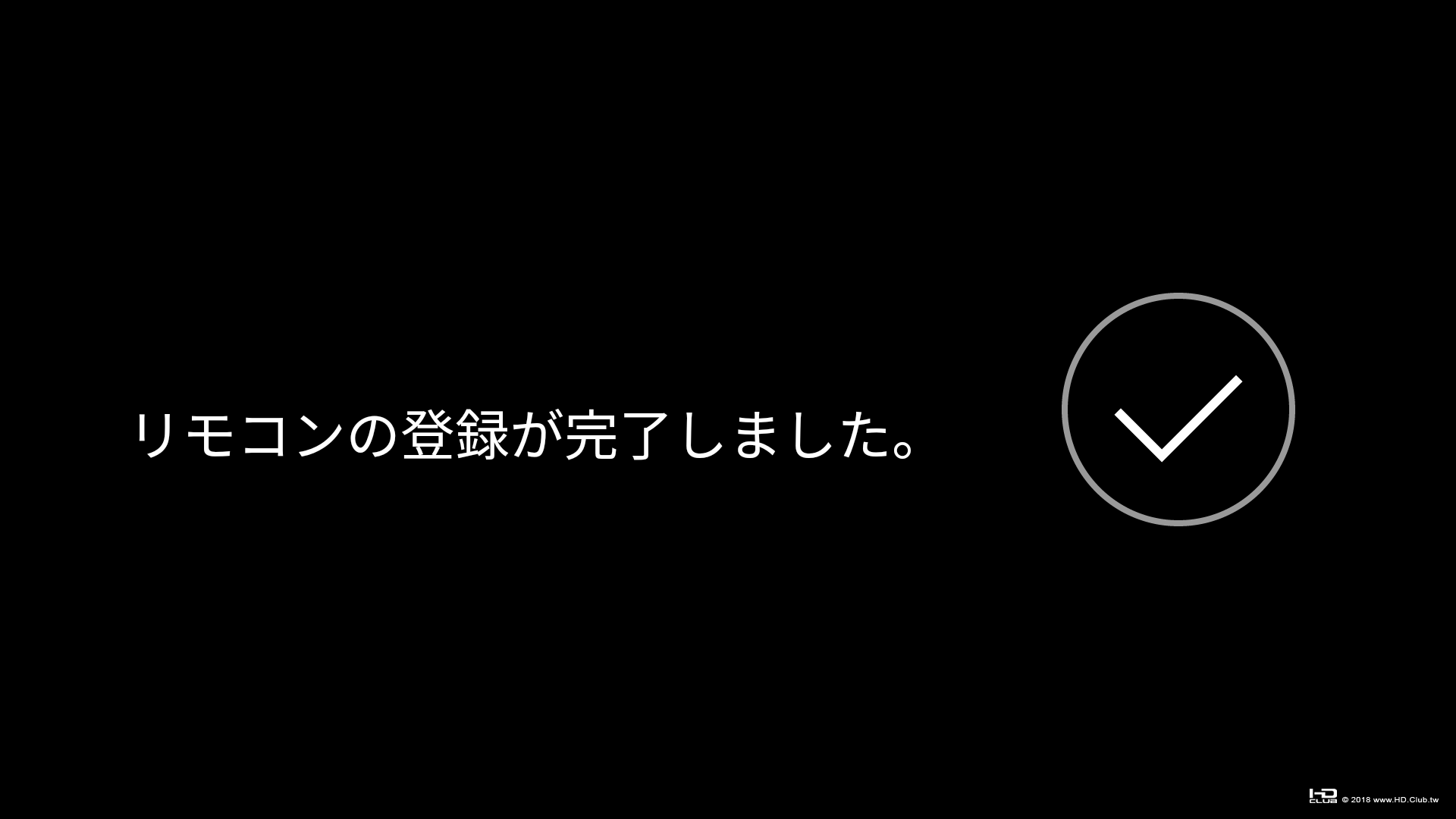

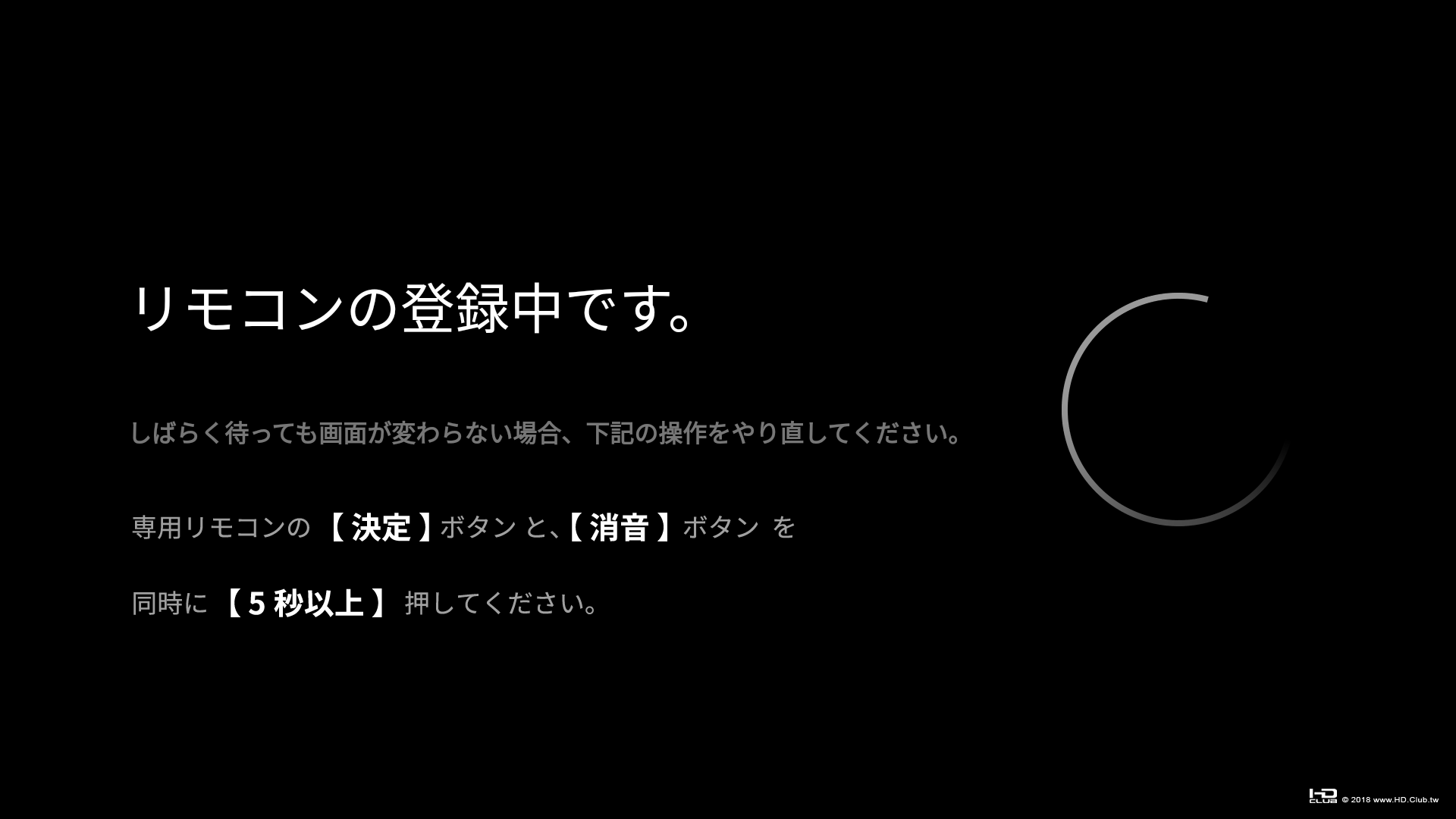

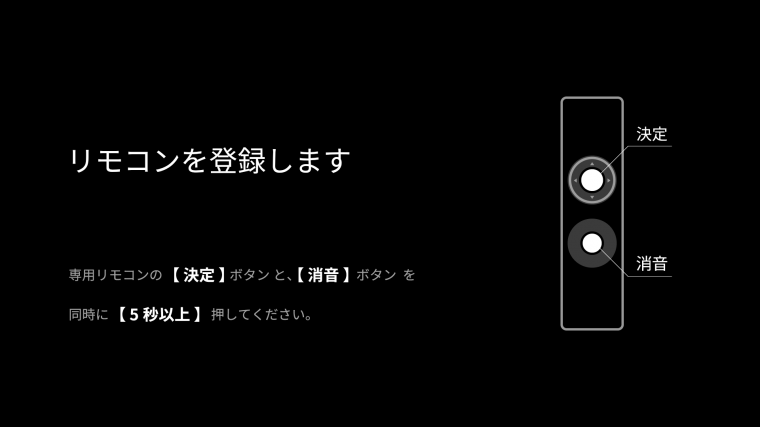

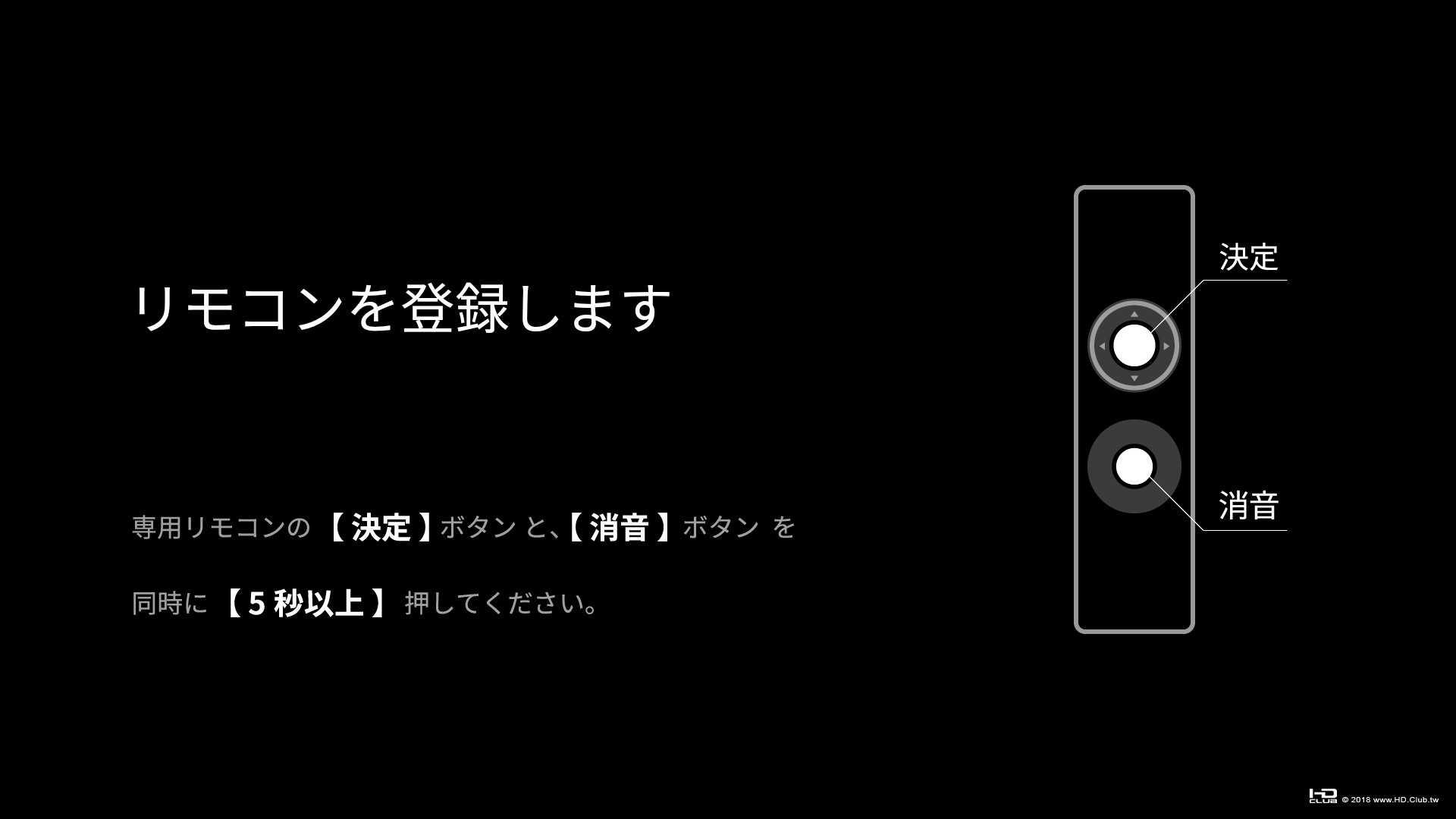

首先需要配對遙控器.

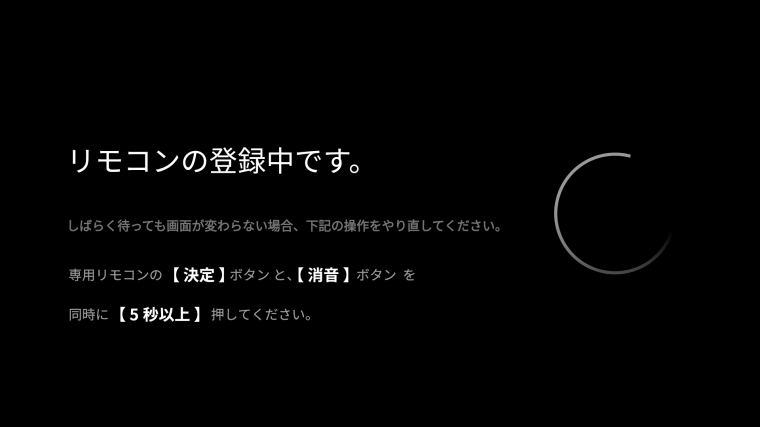

將遙控器的 "決定" 與 "靜音" 兩顆一起按住不放, 五秒後就會自動配對

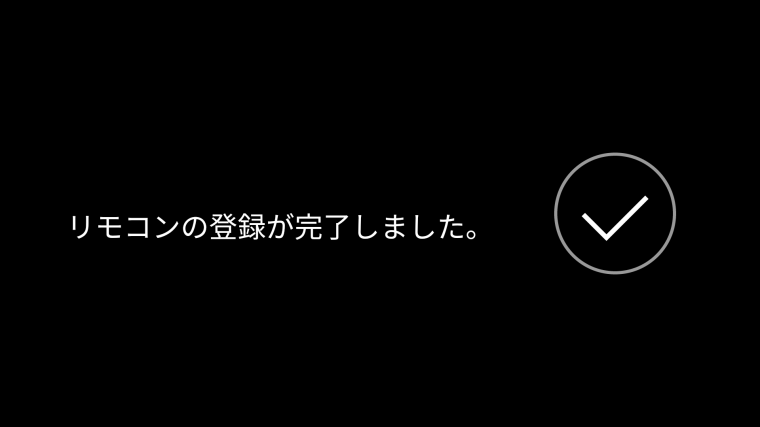

配對完成就能繼續接下來的設定步驟

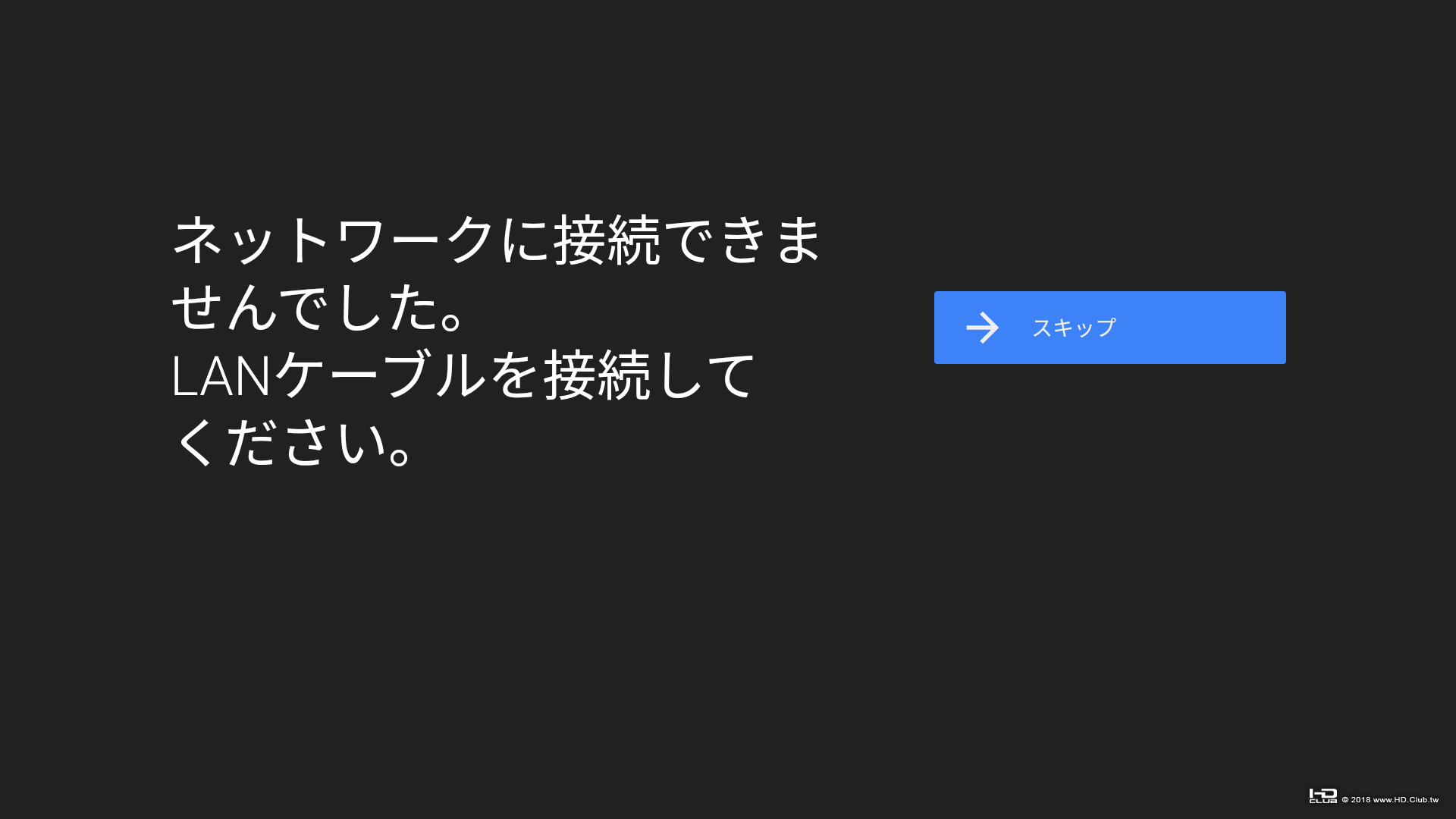

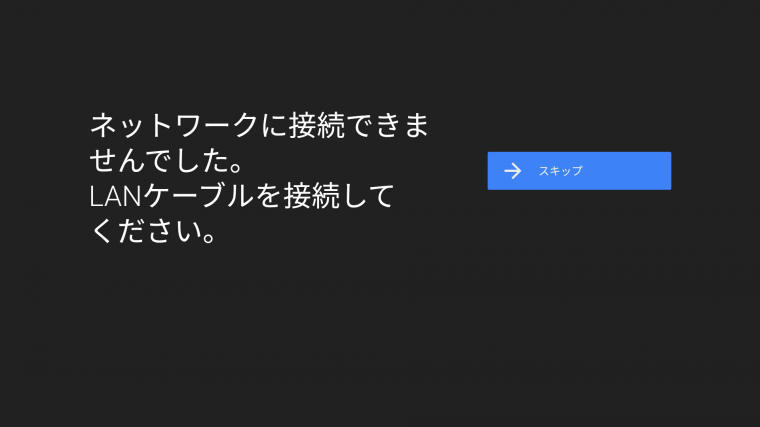

接著會設定網路環境, 請將網路線插上

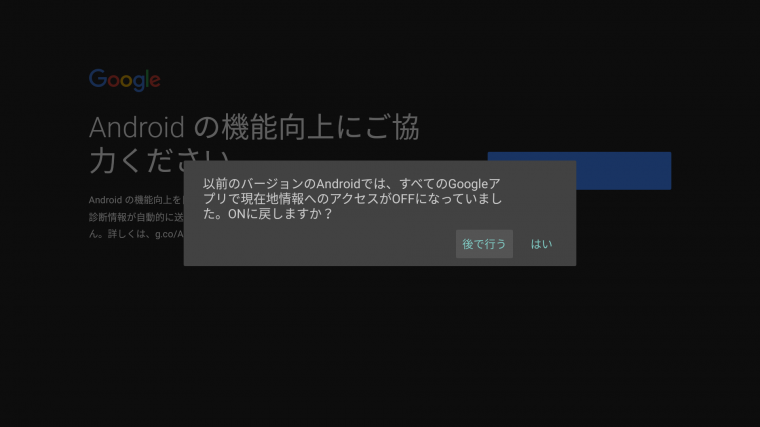

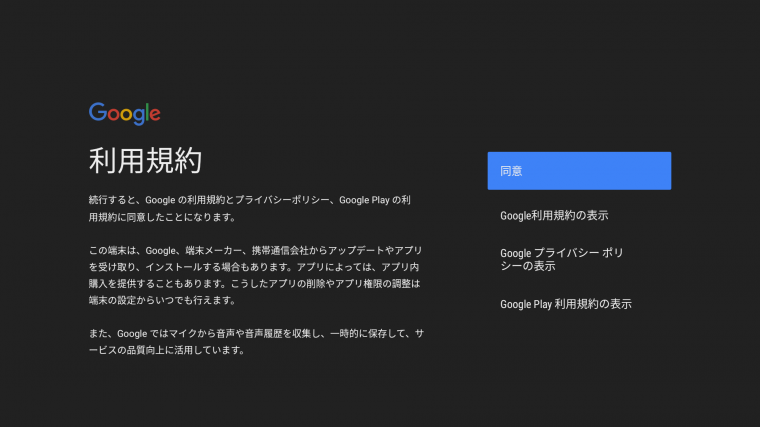

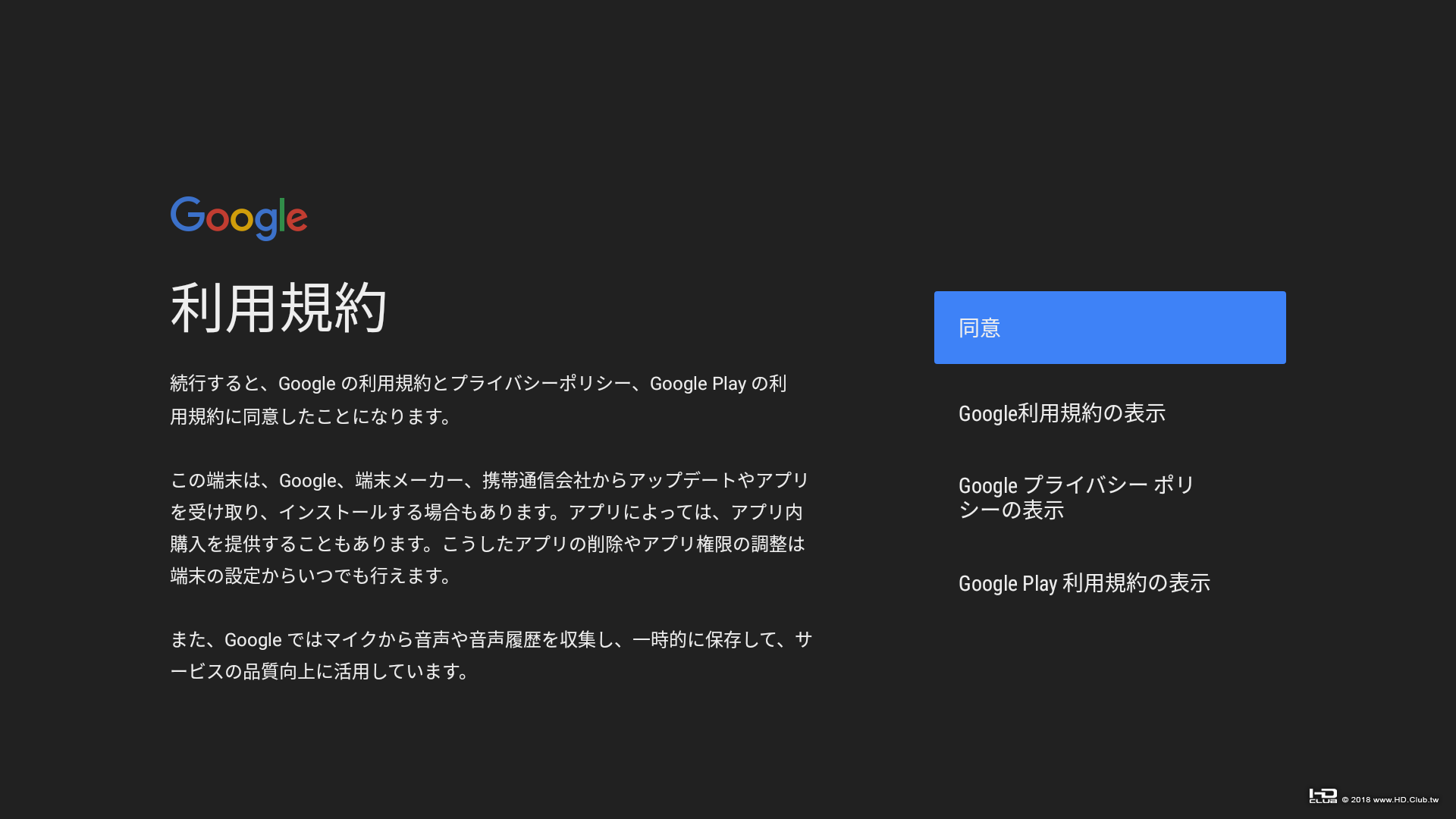

接著是 Google 的使用規範, 不同意就不能用了

Google 會利用 IP 位置追蹤使用者資料, 同不同意看個人意願

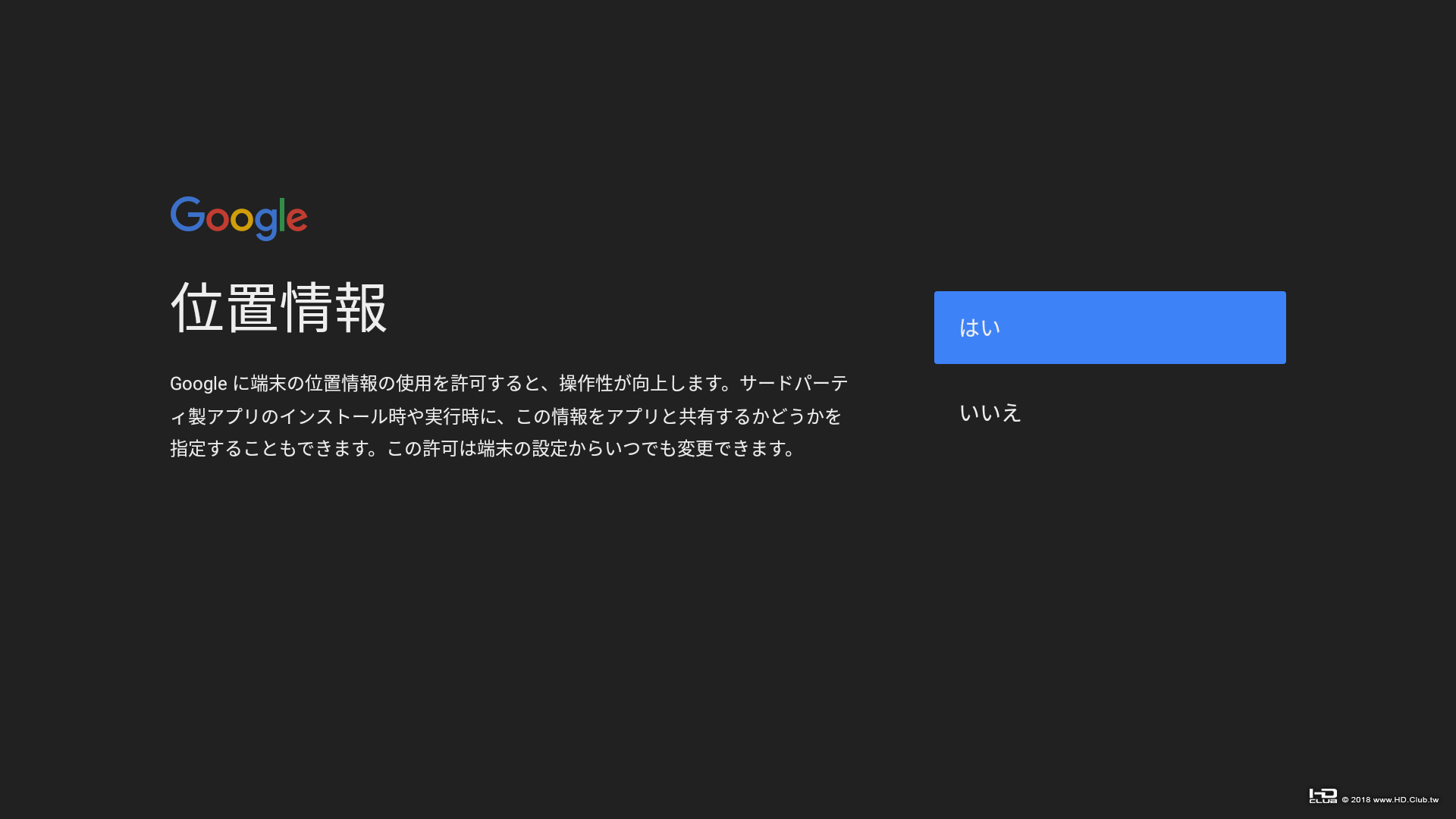

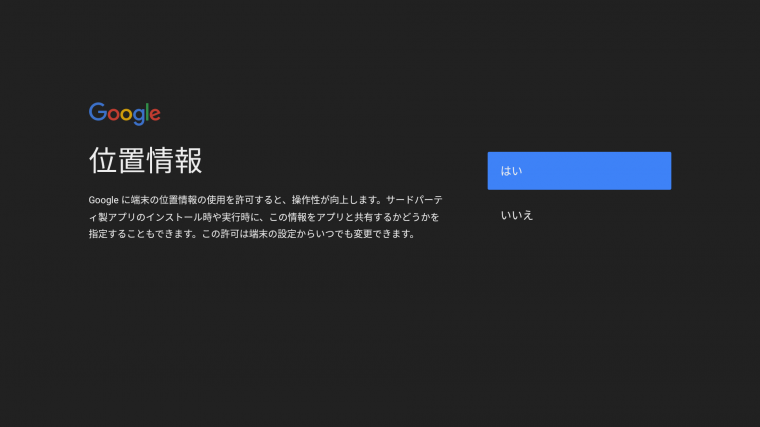

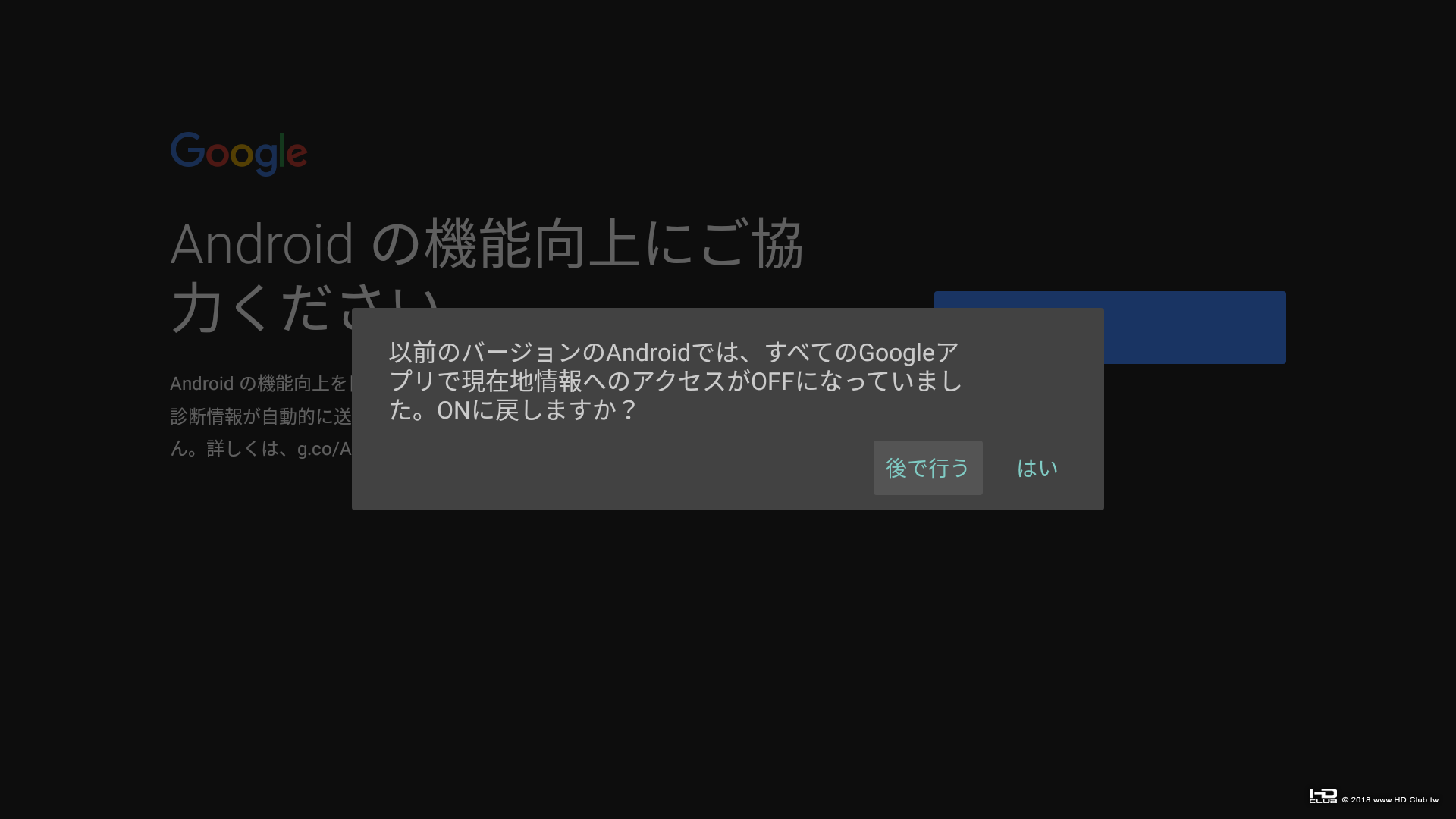

願意讓 Google 提供您所在位置的 Android APP 資訊嗎?
"之後再說" 或是 "願意"

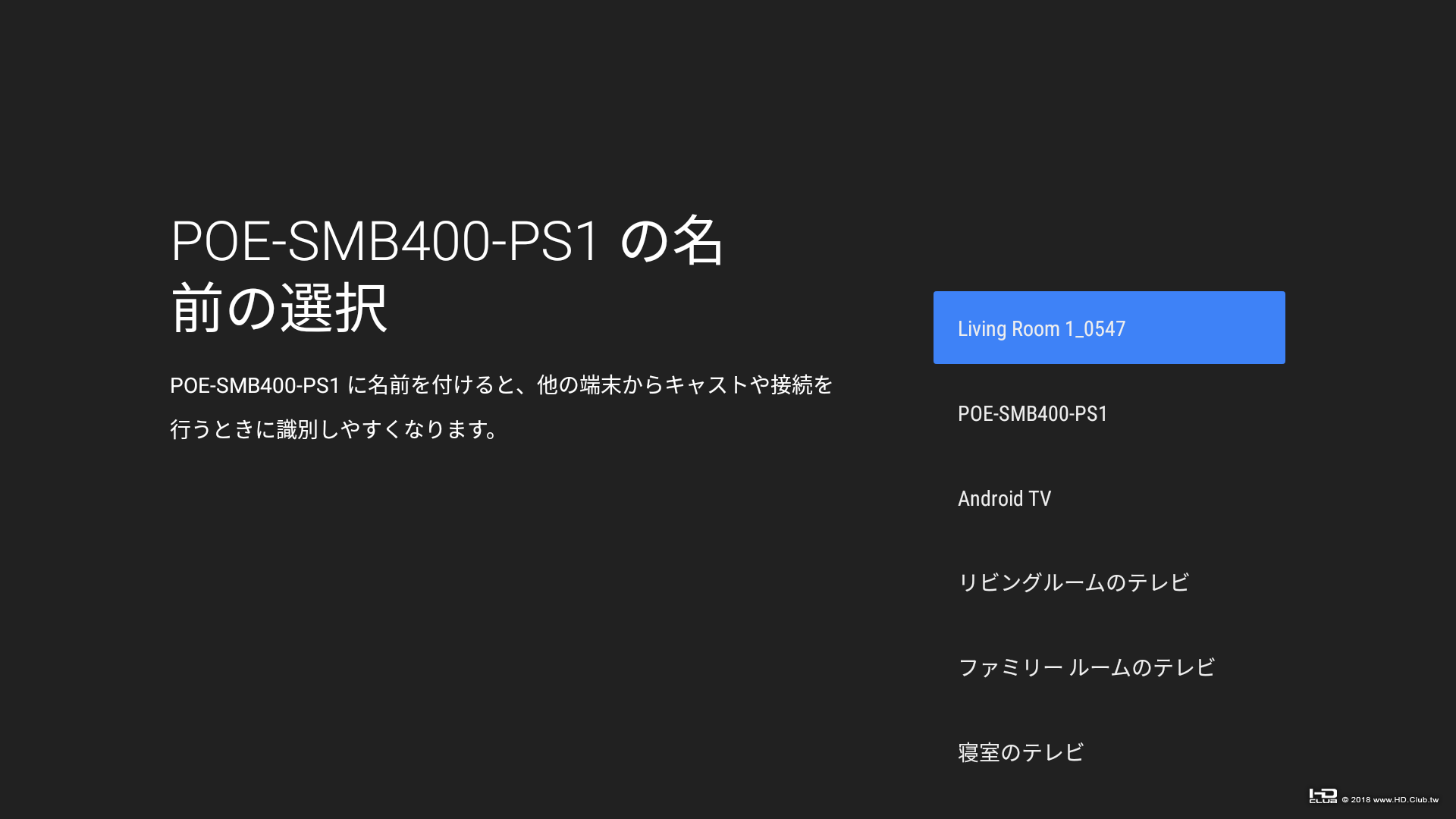

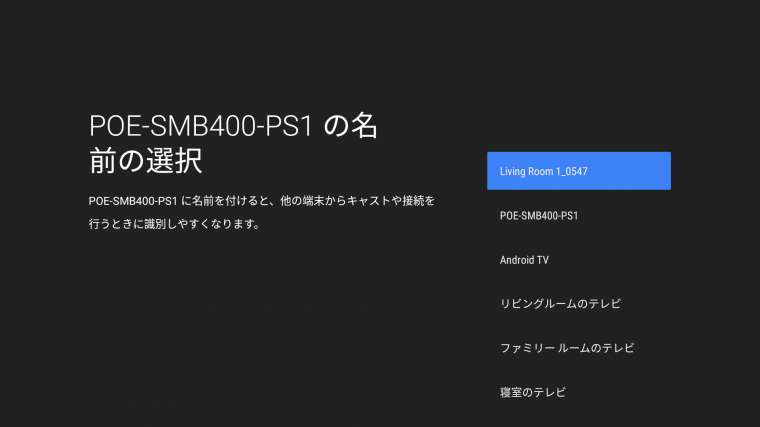

這台機器要叫做什麼名字
(這台是 BUHD100, 但是預設名稱竟然是 SMB400, 誰是 "製造商" 已經不言而喻)

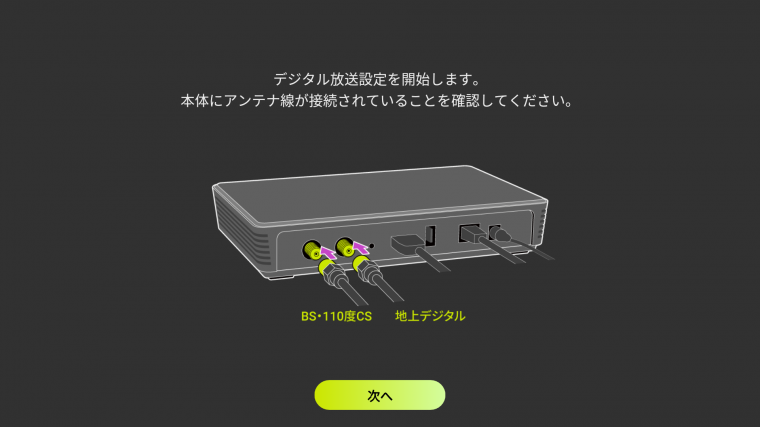

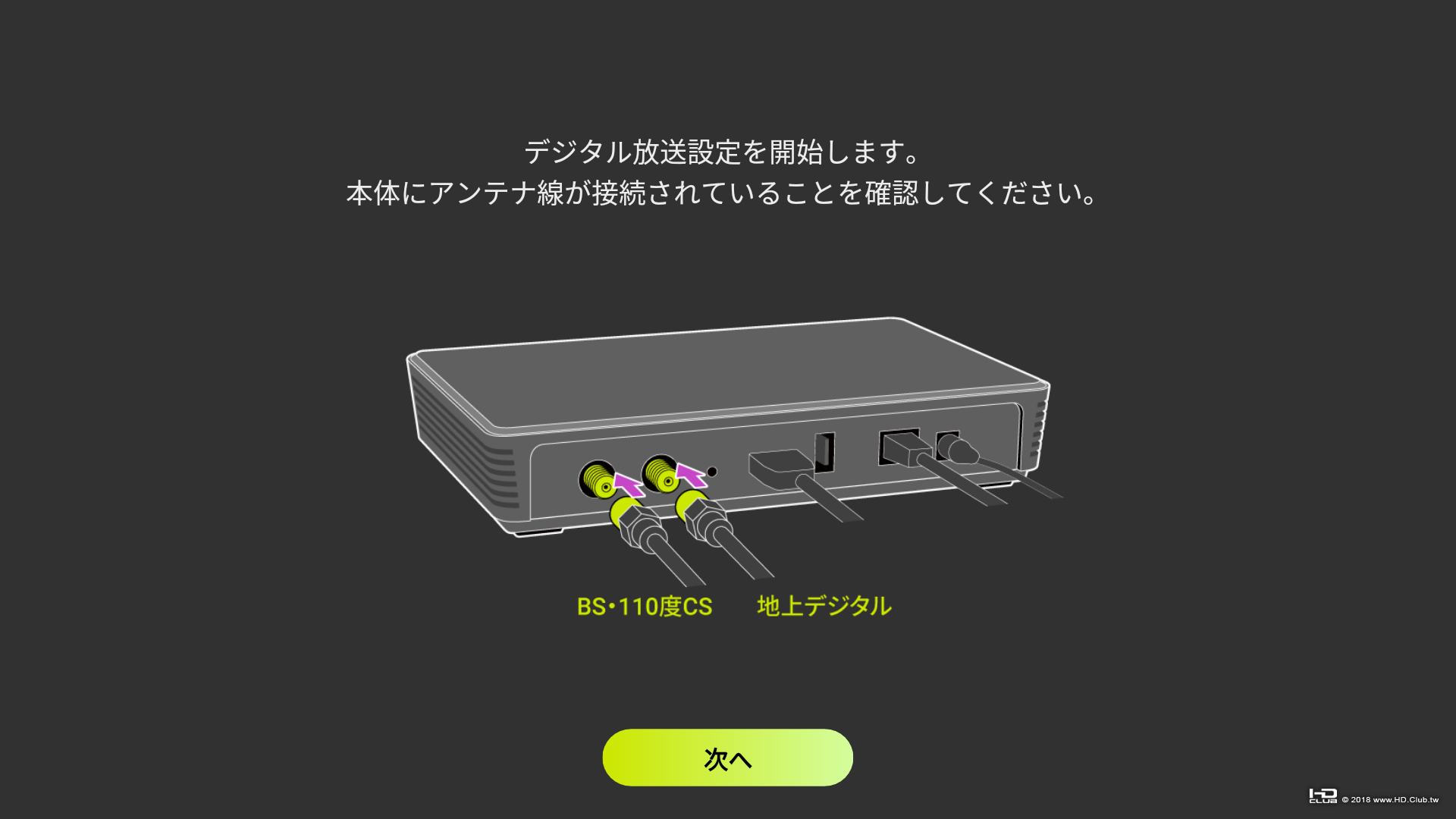

緊接著就要設定電視的部分

上面第一項是 "地上波" 的設定, 不用理它

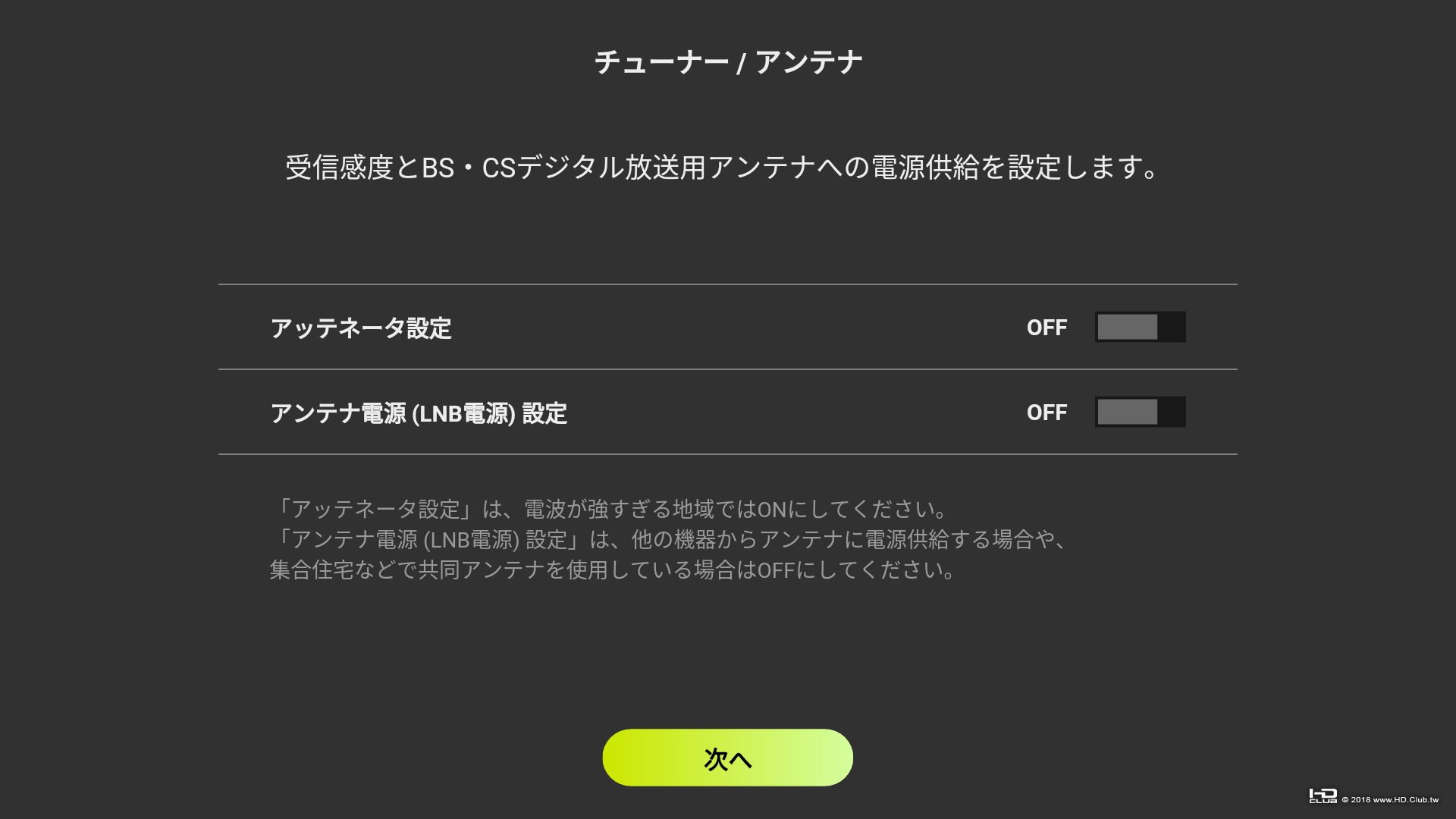

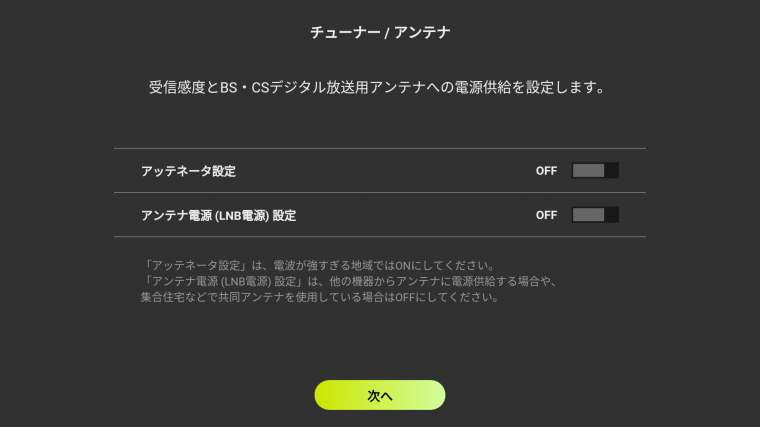

下面那項是 "衛星天線供電"
如果您是 BUHD100 直接連到衛星天線 LNB, 請將它開啟

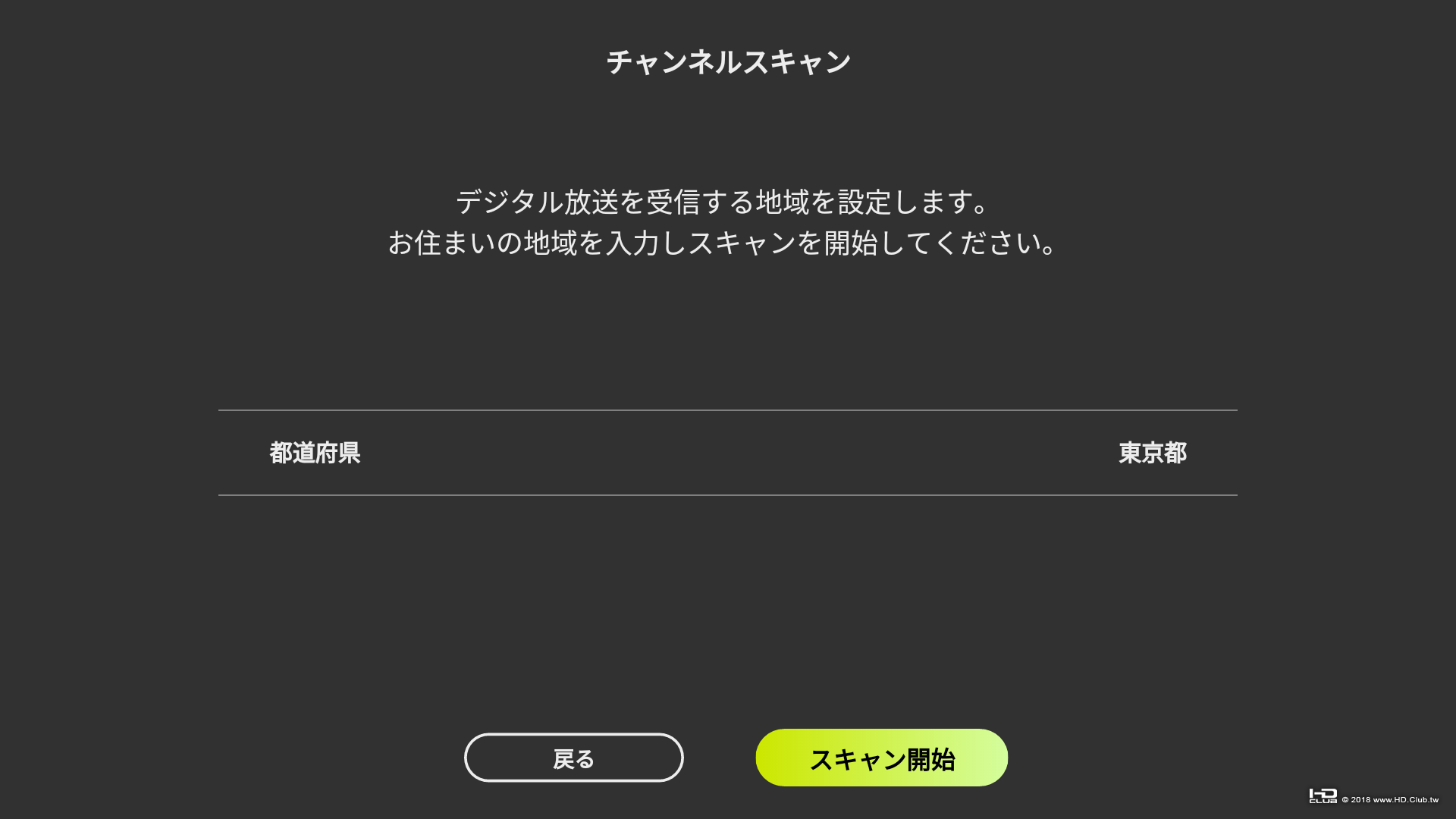

郵遞區號只是為了地上波, 由於我們只收 BS/CS, 所以隨便設就可以

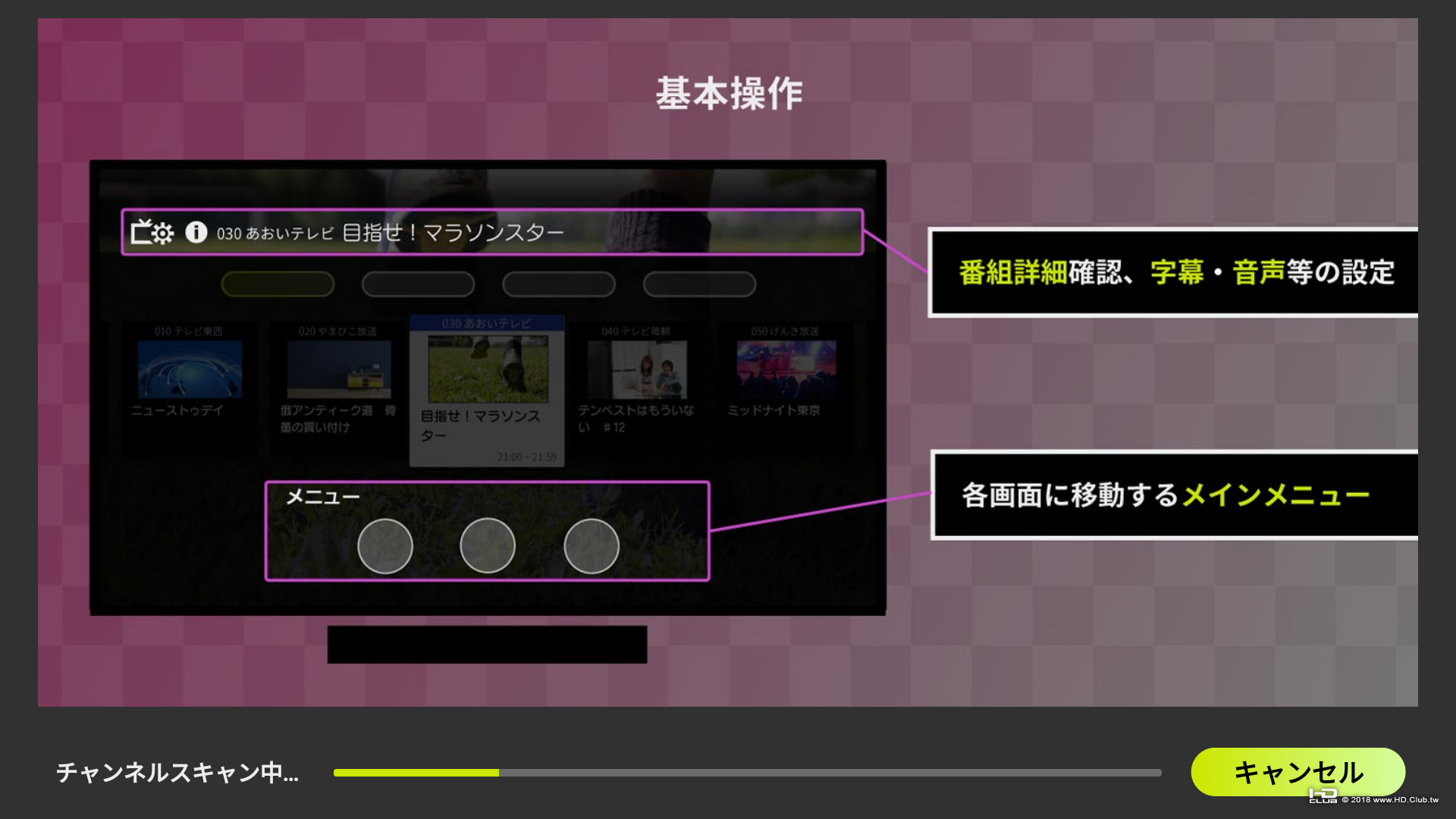

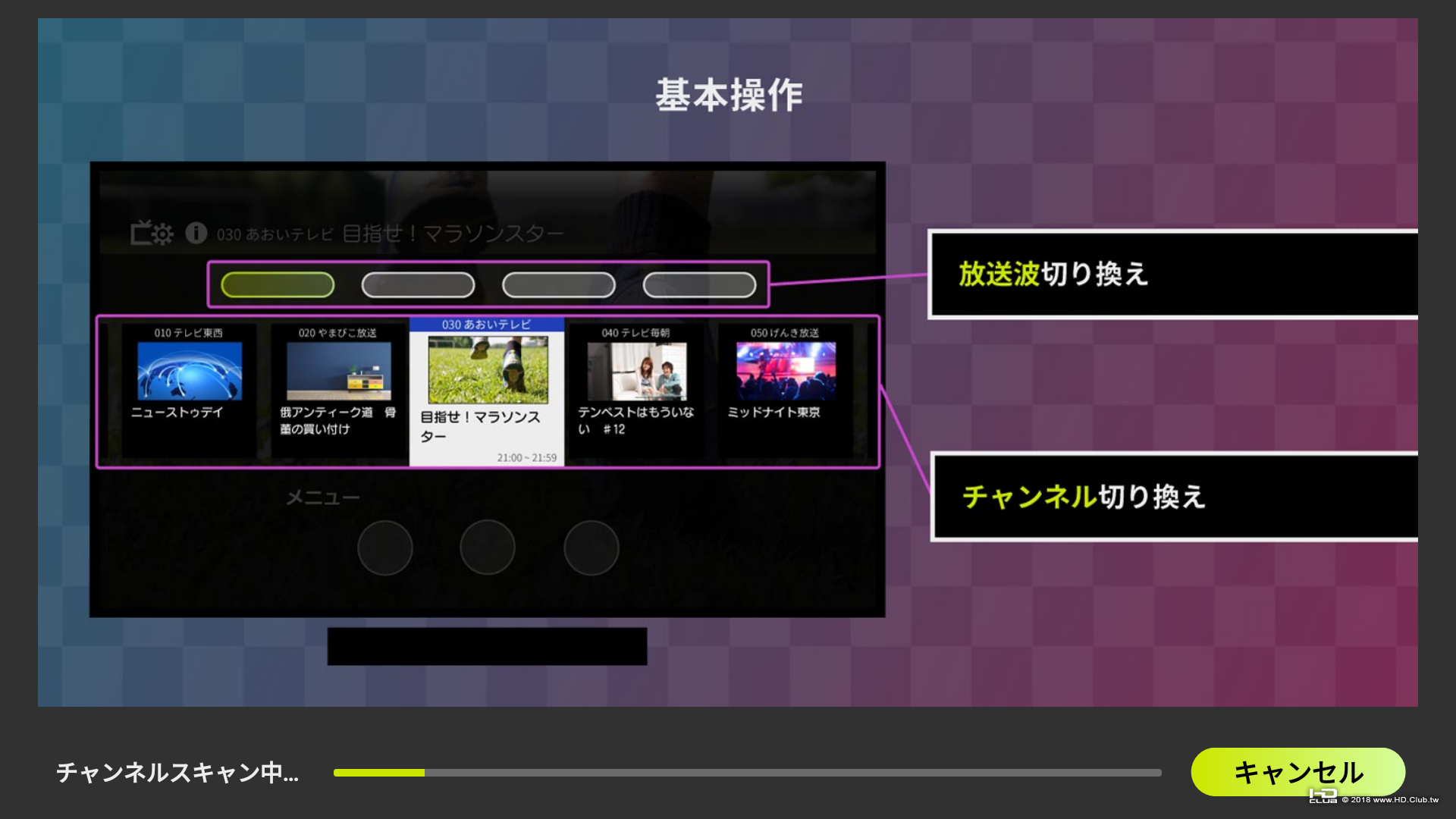

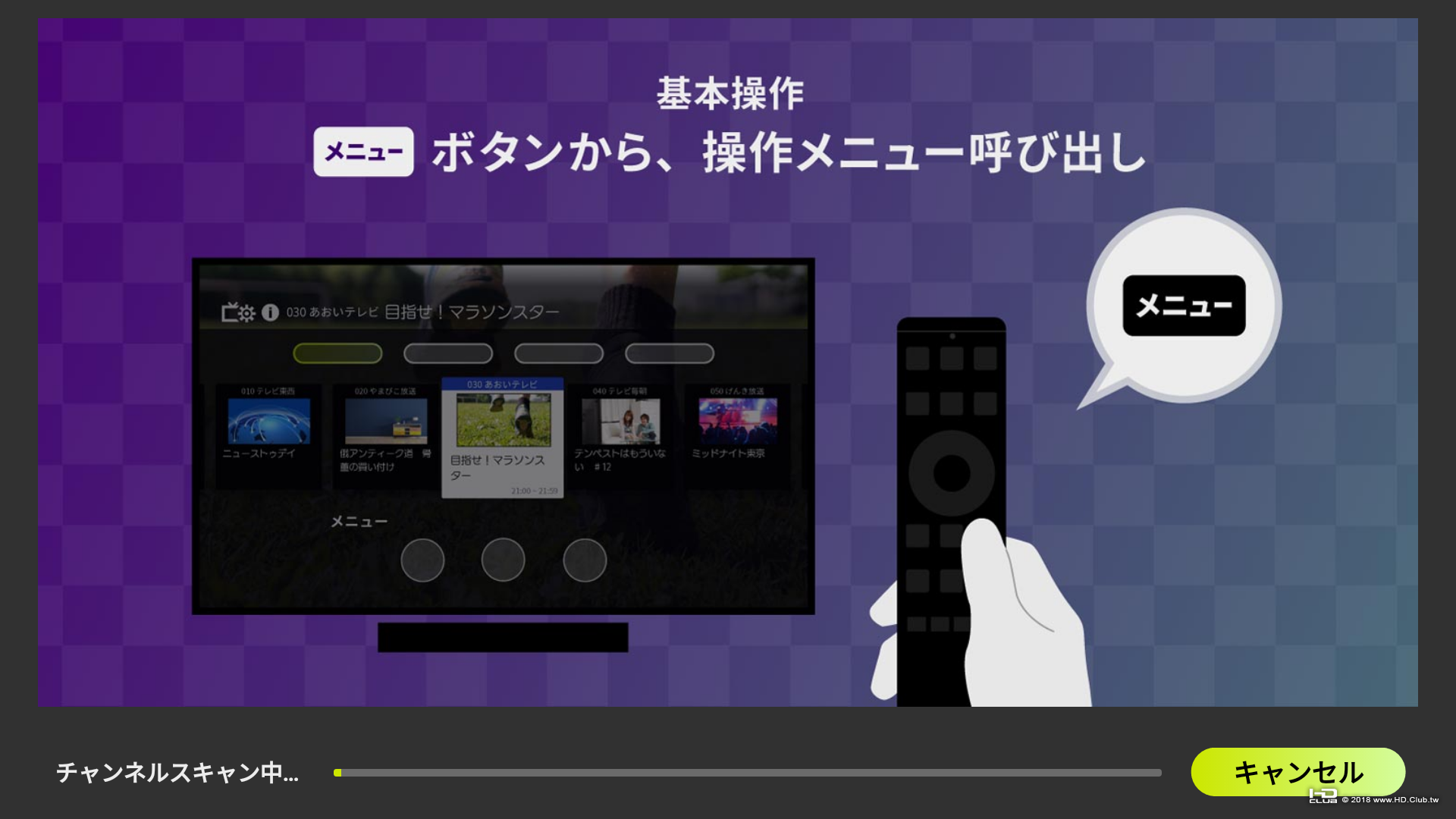

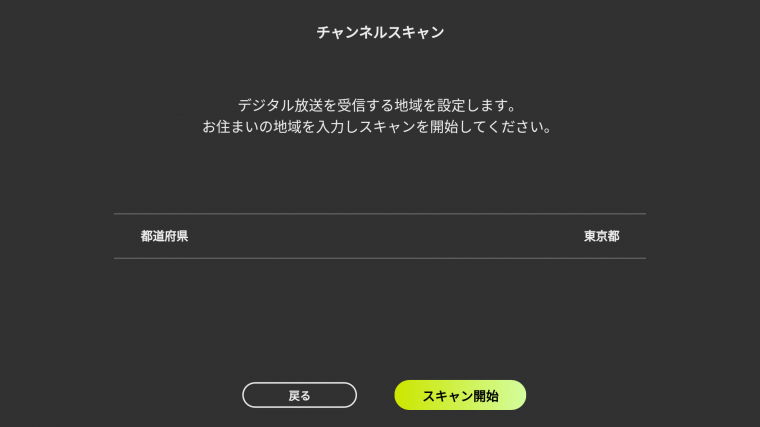

開始掃描頻道, 過程中會顯示操作說明

完成之後會顯示有哪些頻道可收視

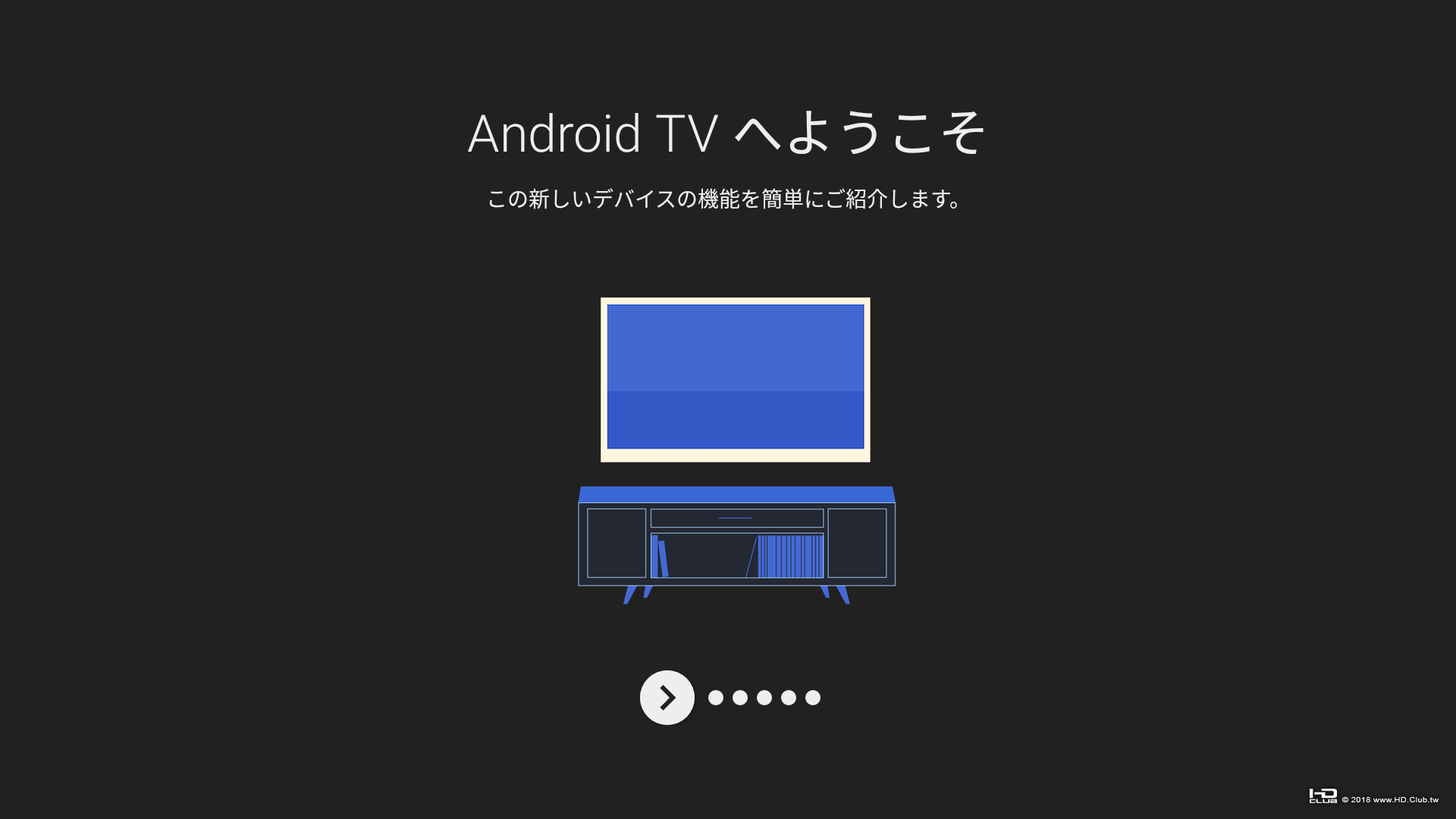

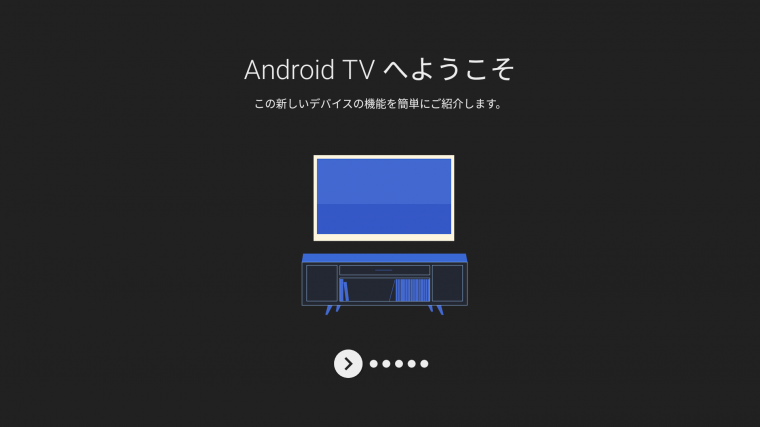

最後則是 Android TV 系統的說明, 看不懂日文可先跳過
之後改成中文介面就好了

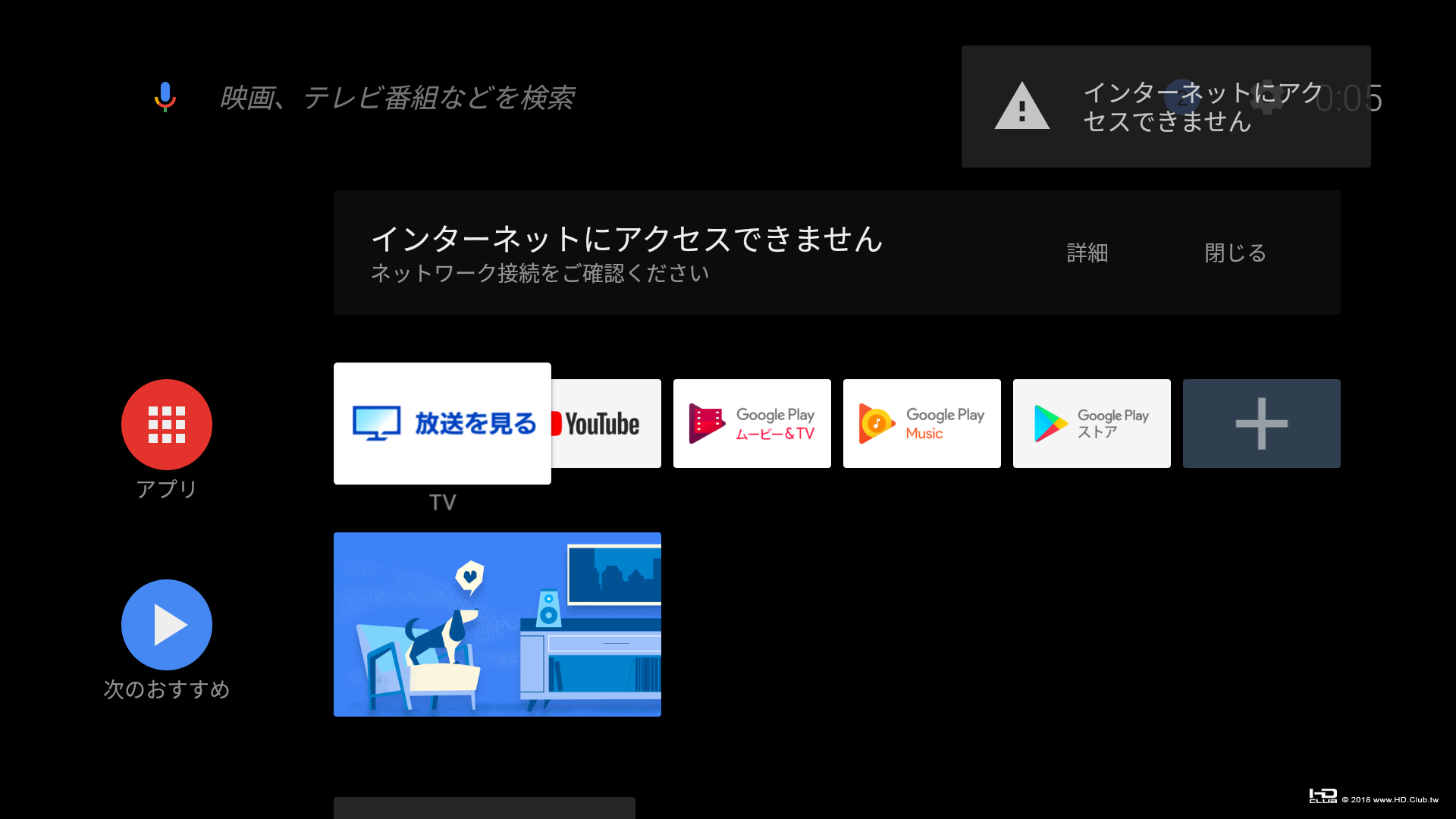

設定完成, 出現 Android TV 的主畫面

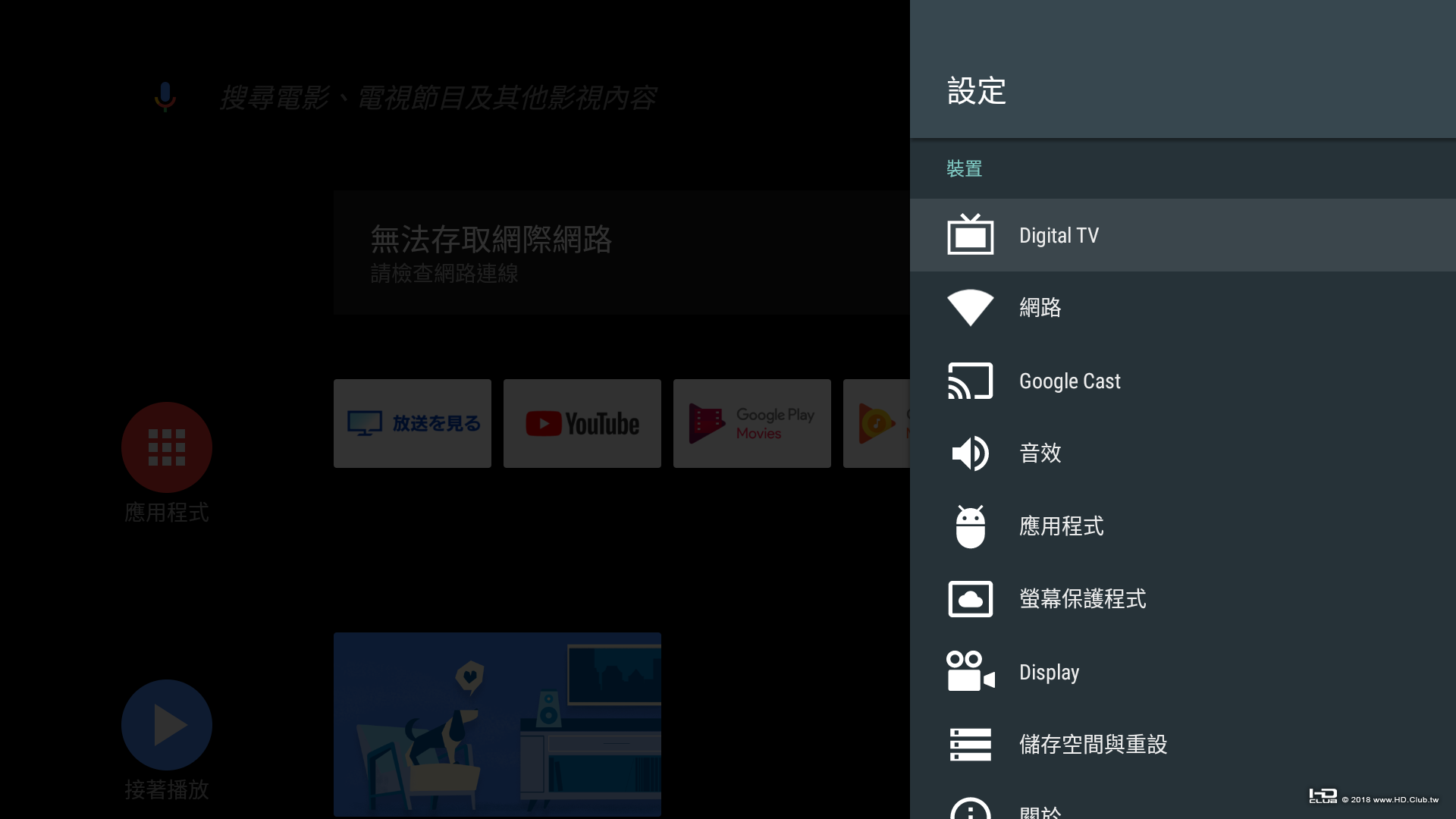

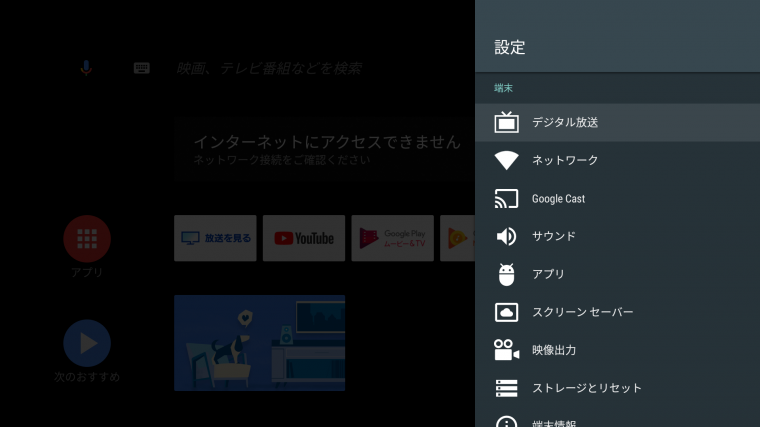

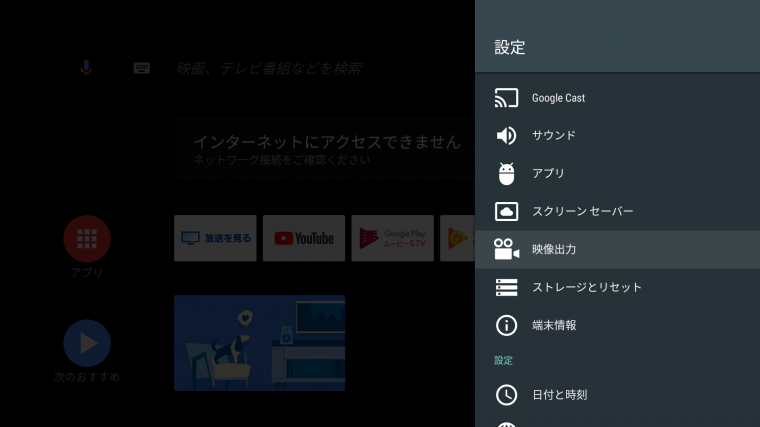

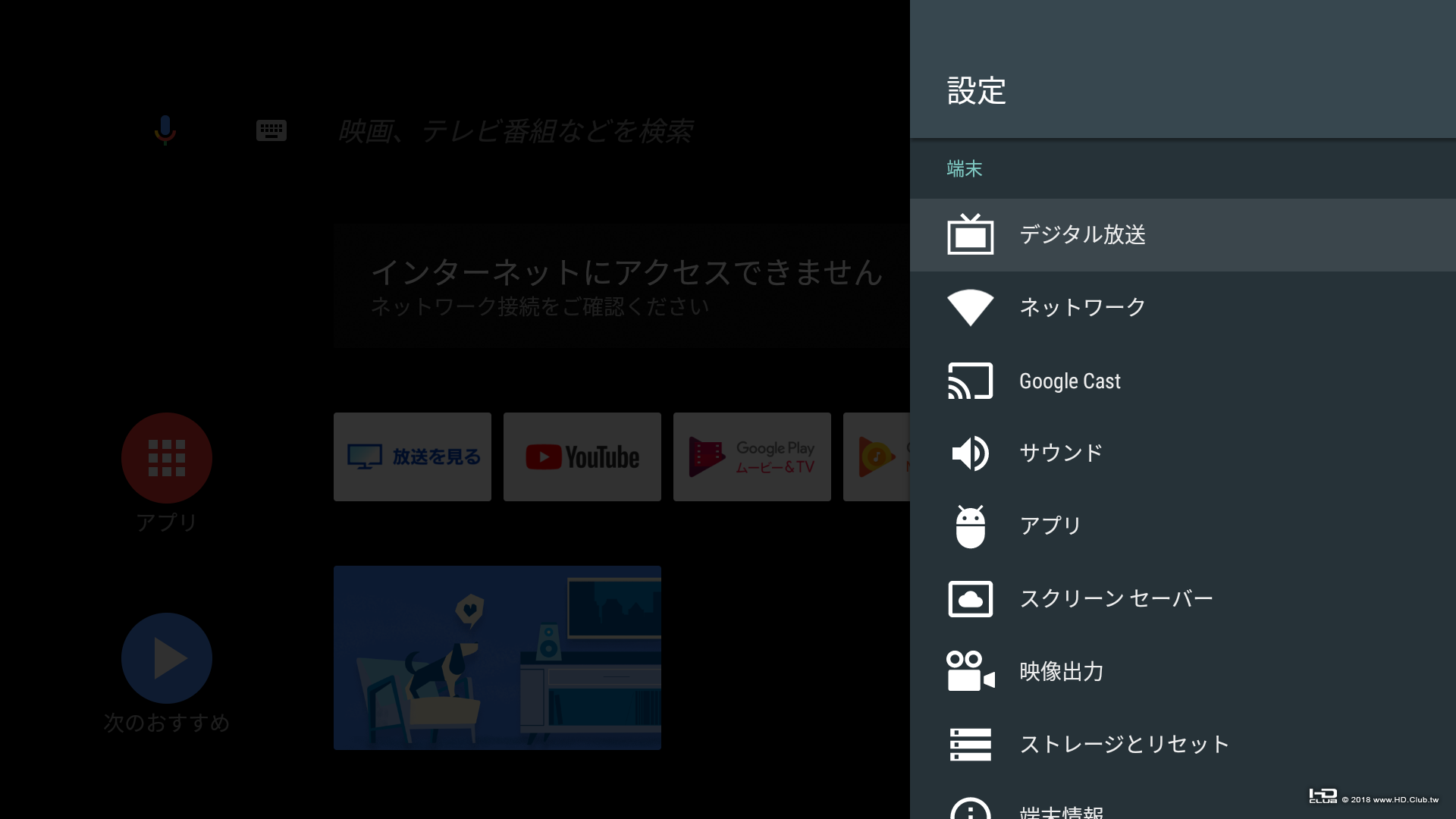

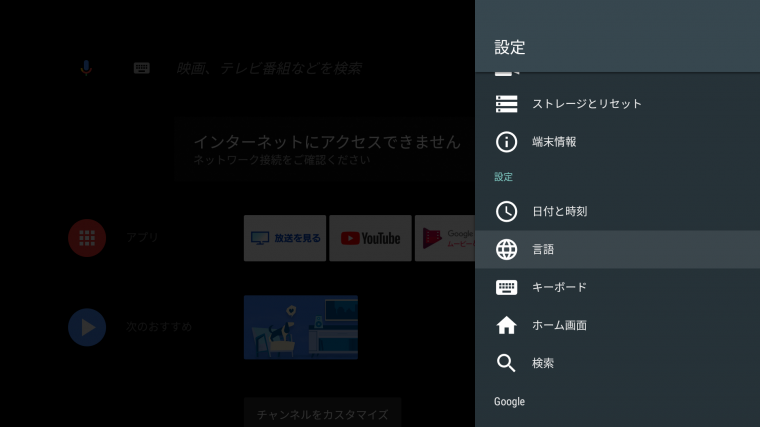

立刻按下遙控器上的設定, 或是畫面右上角的齒輪
進入設定選單

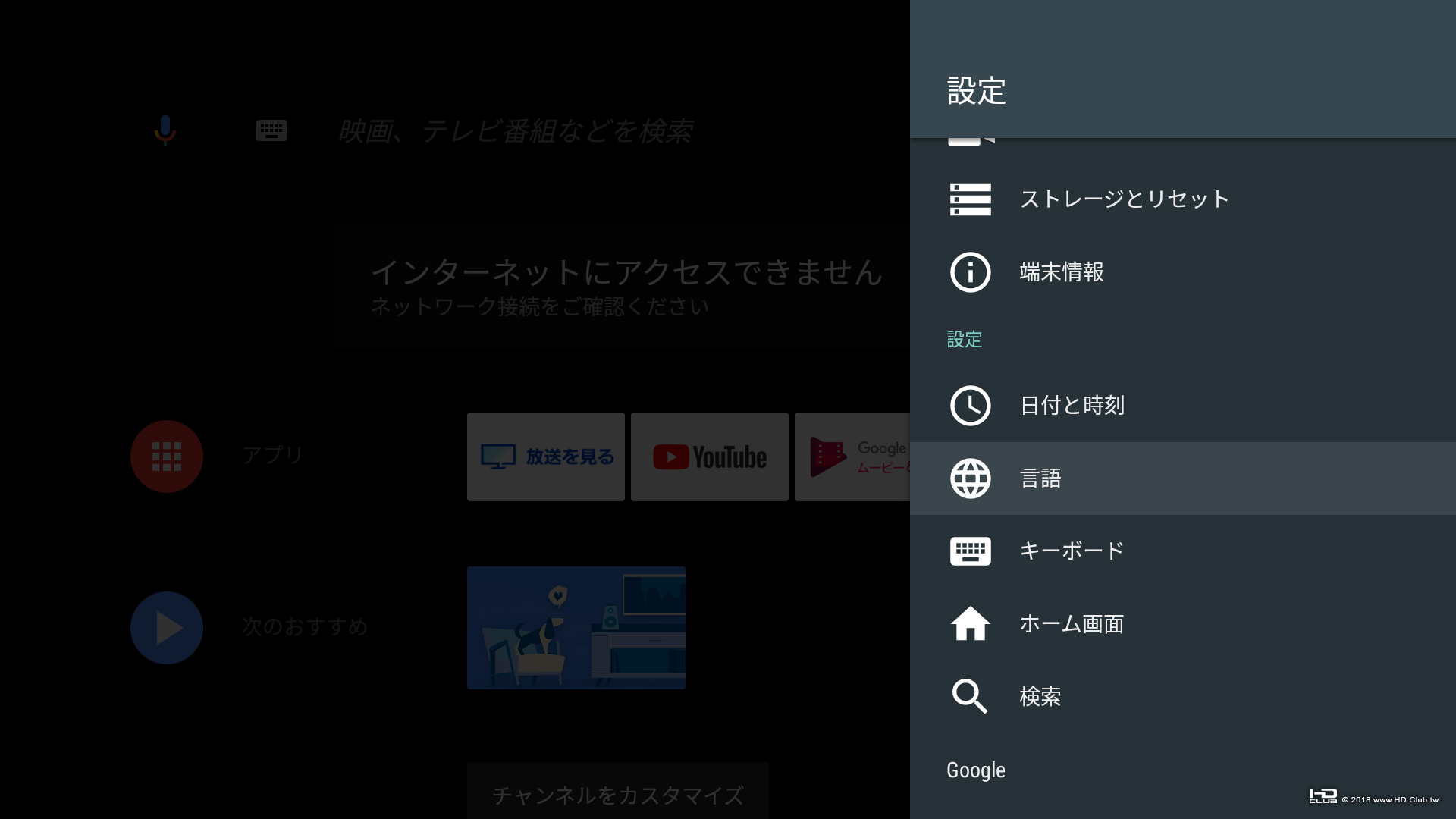

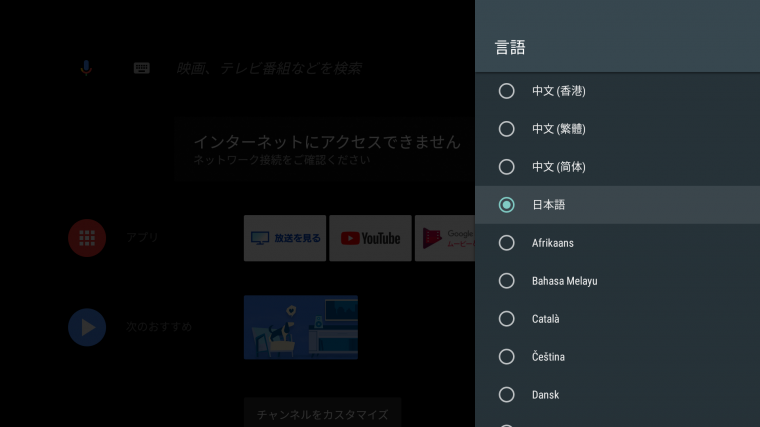

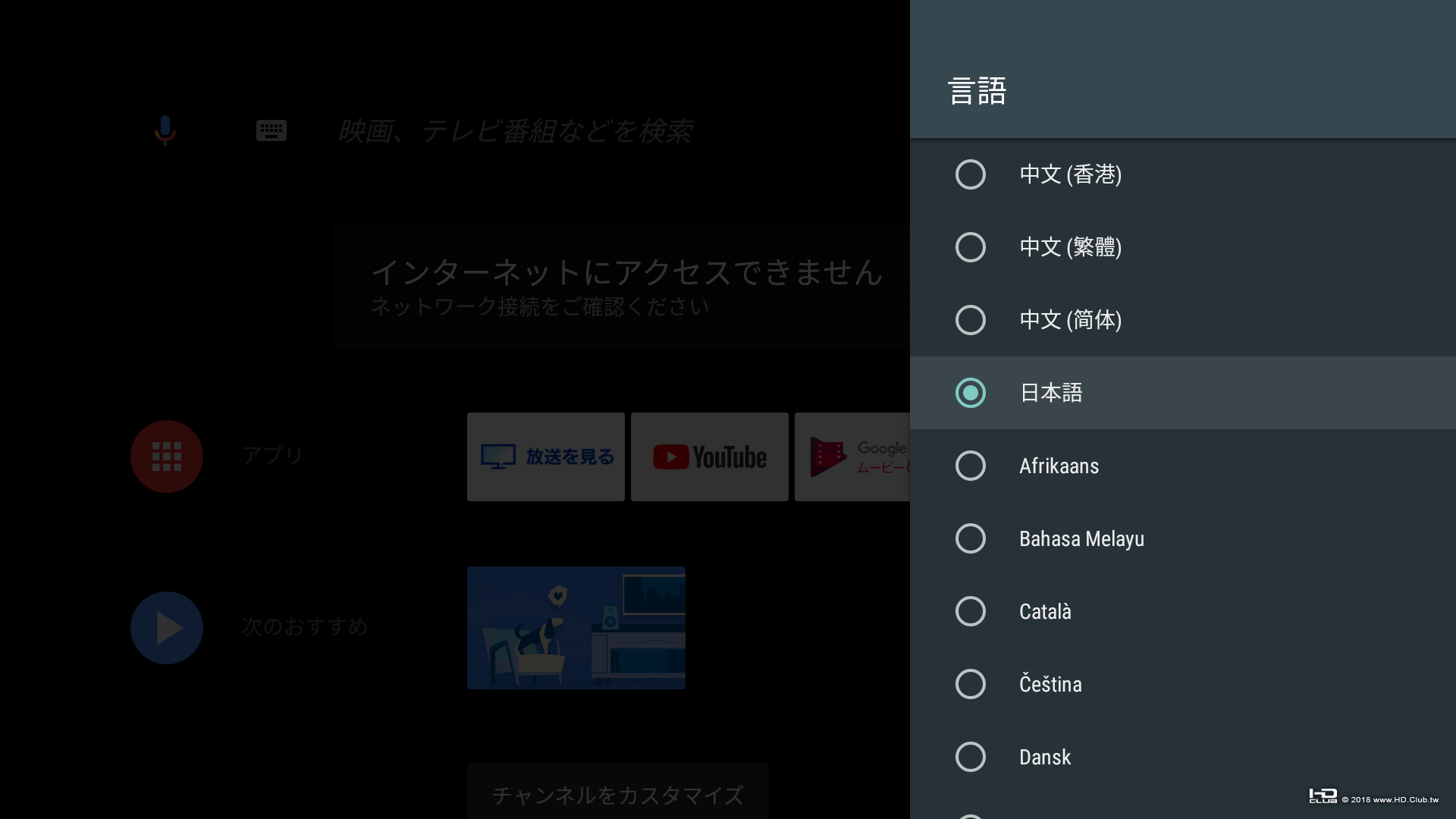

往下找到 "言語"

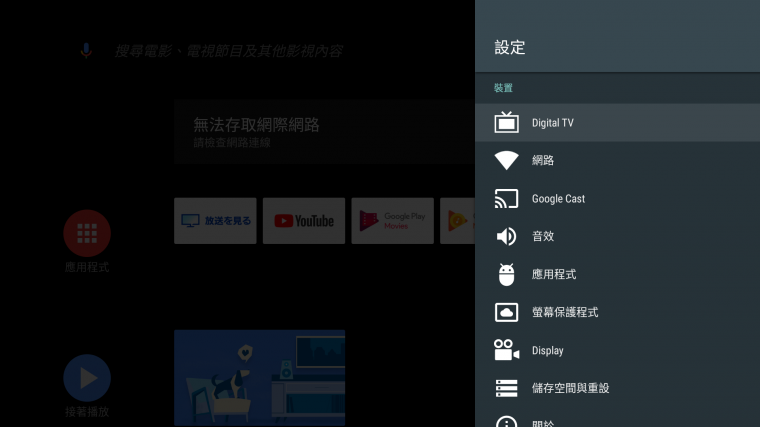

把它改成 "中文(繁體)"  就可以看到親切的中文啦!



踏入 BS4K 最方便最便宜的選擇

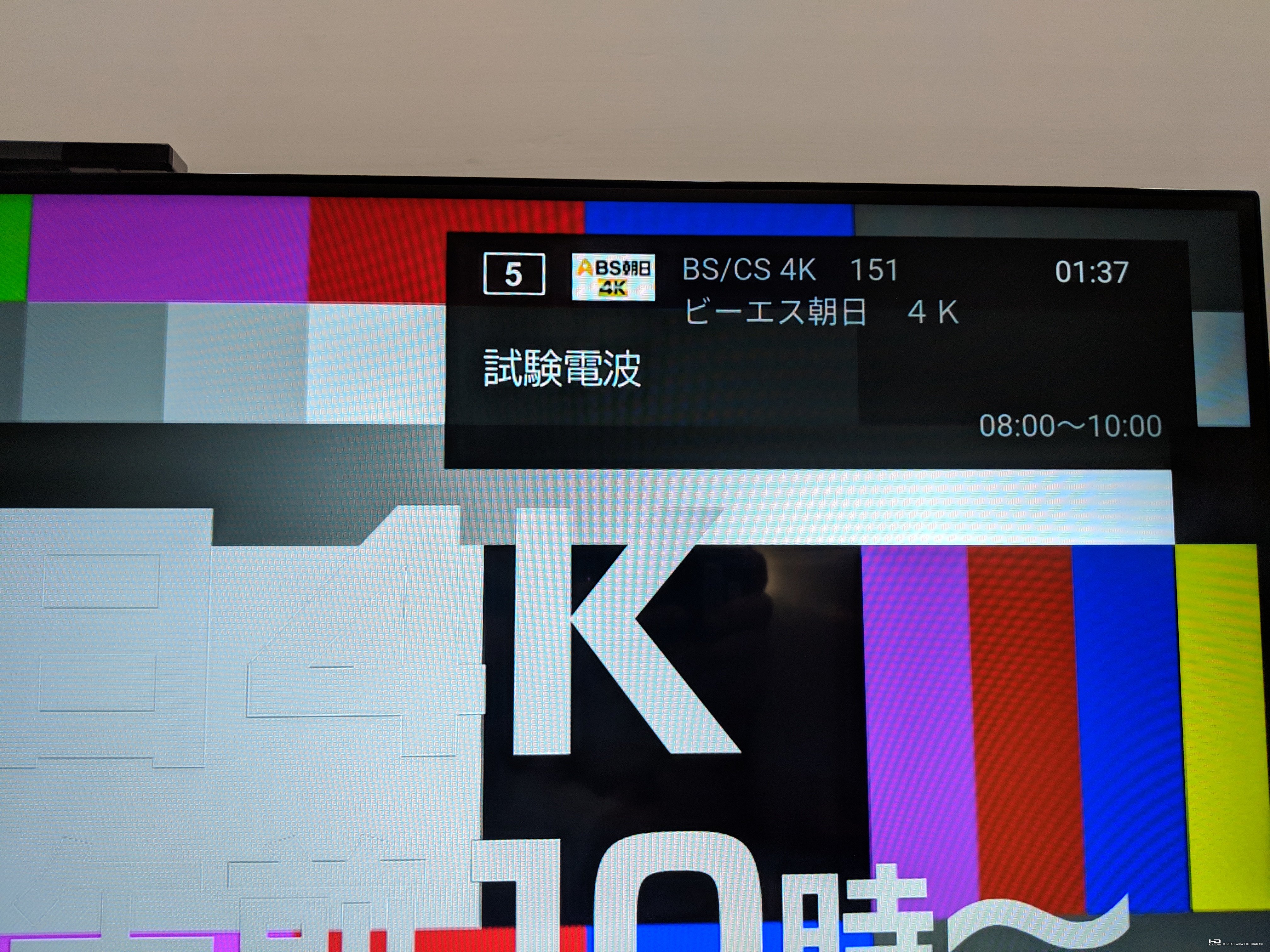

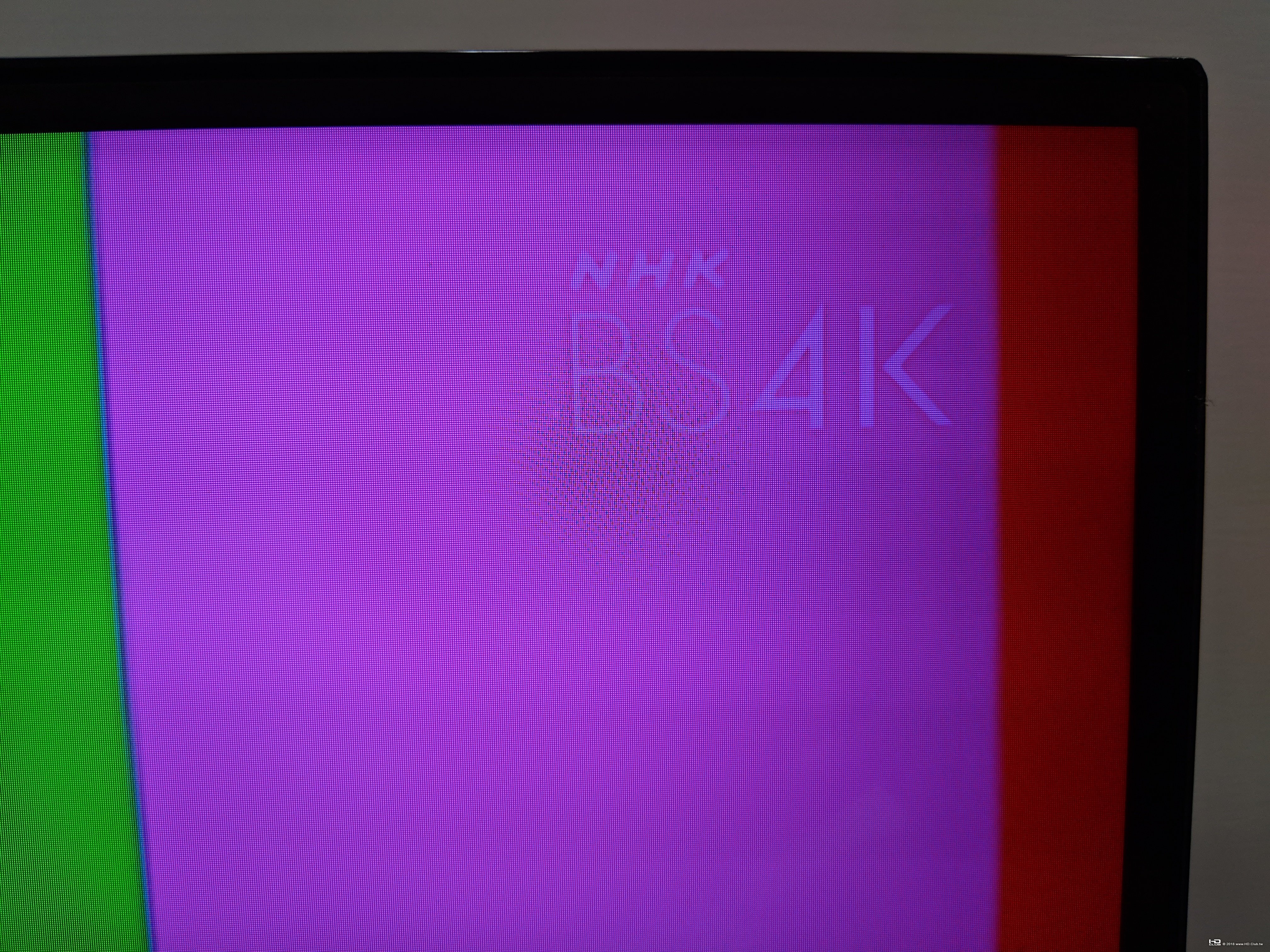

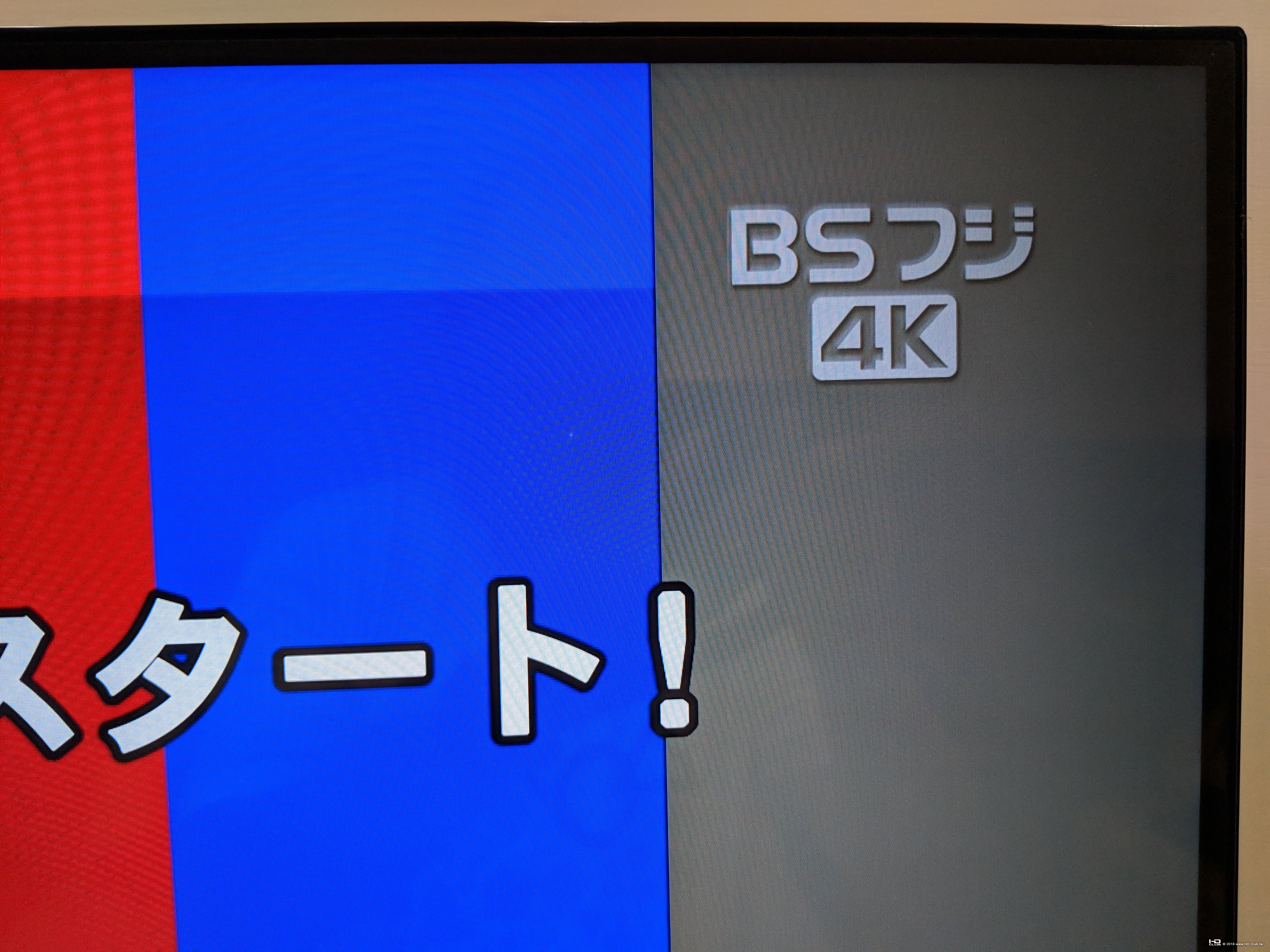

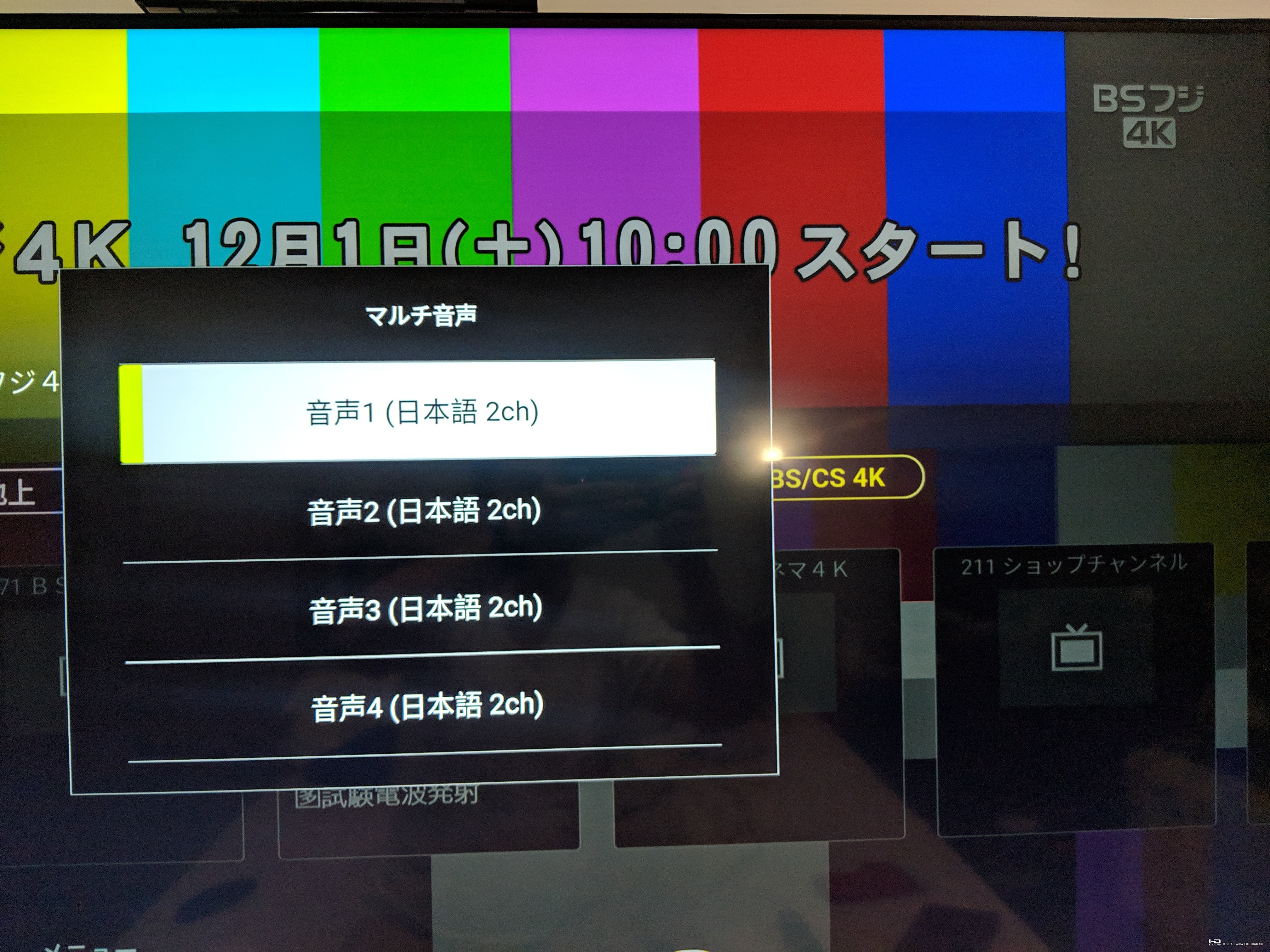

現在 BS4K 又開始發送測試 Color Bar 了, 拜科技進步之賜, 現在只要花少少的錢, 也能看到 4K 等級高品質的日本 BS 衛星電視
想到以前一開始收視 Full HD 的 BS 都要花大把鈔票才辦得到, 實在令人不勝唏噓

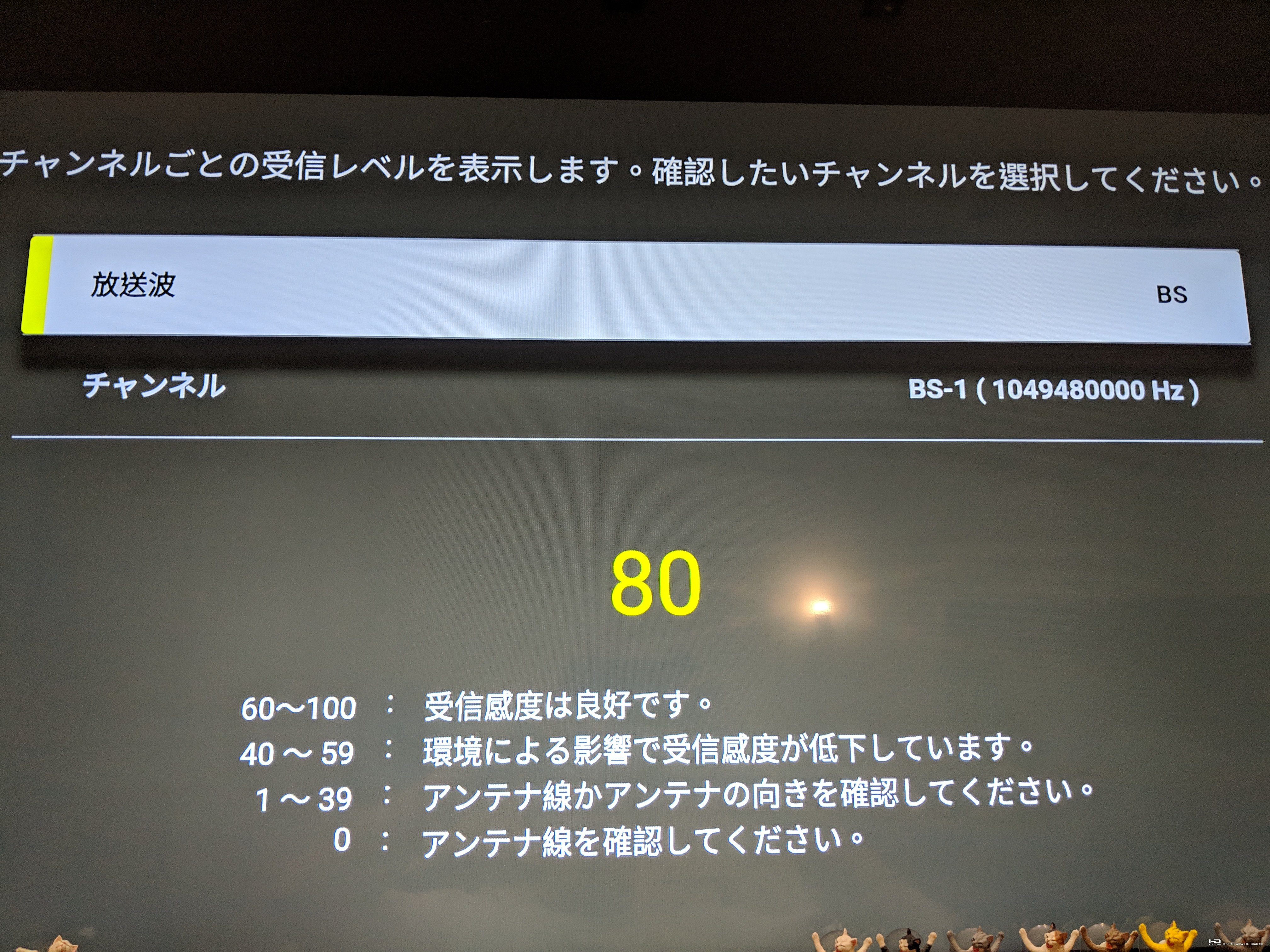

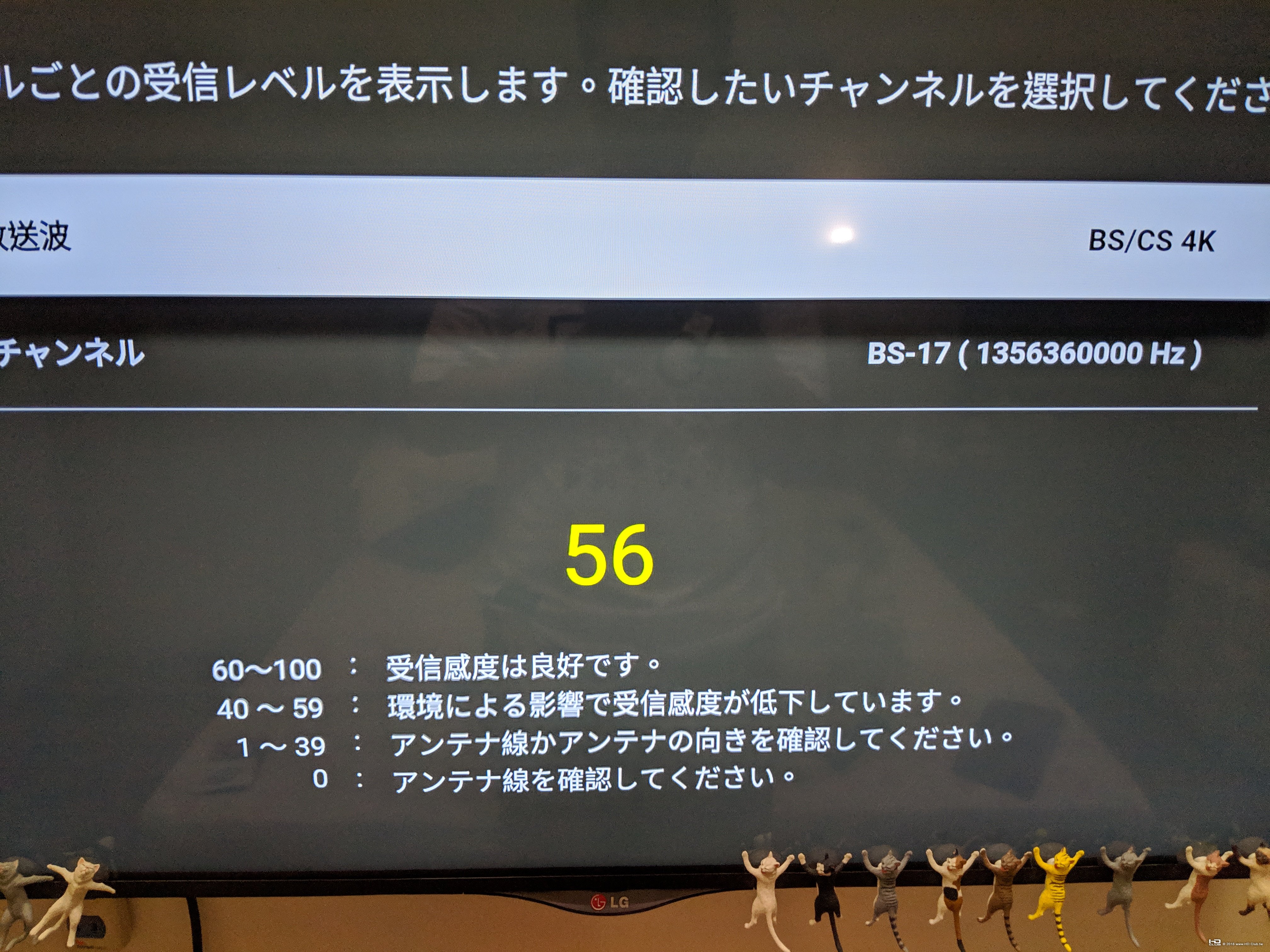

從設定 Digital TV 當中可以查看目前收訊的強度, 上圖是 NHK BS4K 收訊的強度

這是 BS 東京電視台的強度

看起來 ISDB-S3 的訊號強度還是比起 ISDB-S1 弱上一截啊...



另外要注意的部分是, BUHD100 系統會自動偵測您所接上的顯示器/電視
如果支援 HDCP 2.2, HDMI 會輸出 4K (3840x2160) 解析度
如果支援 HDCP 1.4, HDMI 會輸出 2K (1920x1080) 解析度
並且支援 BT.2020 -> BT.709 以及 HLG -> HDR 格式轉換
這點倒是一開始官網上並沒有提及的功能, 是筆者自行測試各個顯示器時才發現
(* 進行影像測試時, BS4K 剛好停送測試訊號, 筆者是以今年台灣公共電視試播的 4K 訊號 PQ10 & HLG 做影像回播測試)

只不過, BUHD100 對於 HLG -> SDR 轉換似乎有點怪怪, HLG 的影像在 SDR 顯示器顏色整個走鐘.
但是 HDR (PQ10) -> SDR 卻很正常, 或許將來可透過韌體更新解決此問題

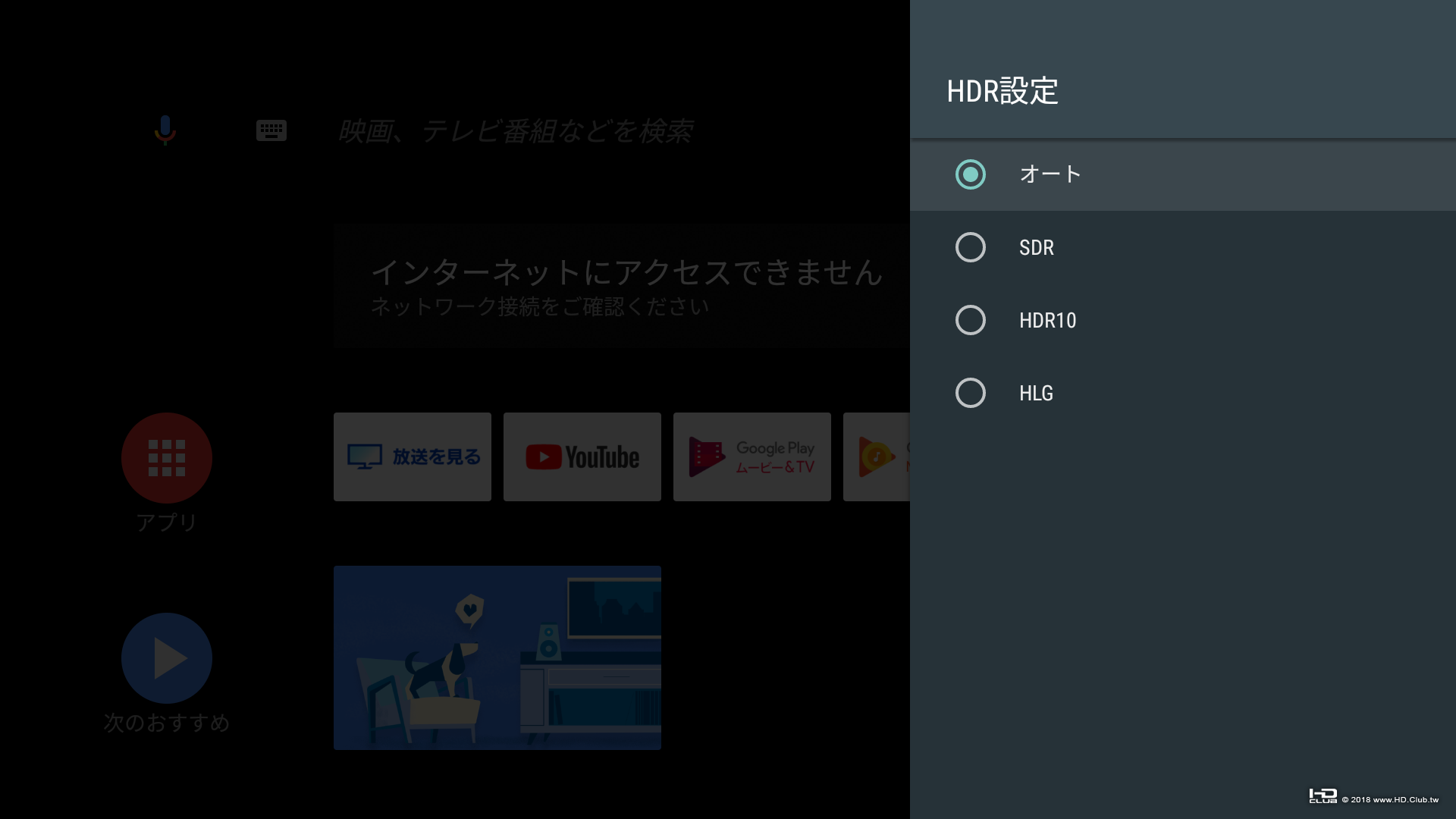

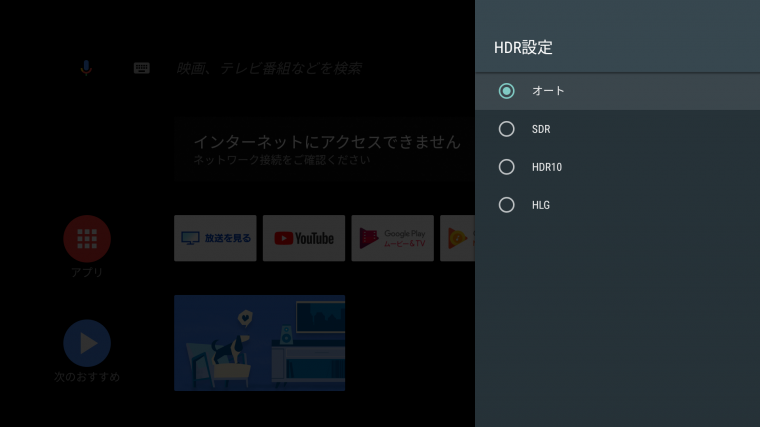

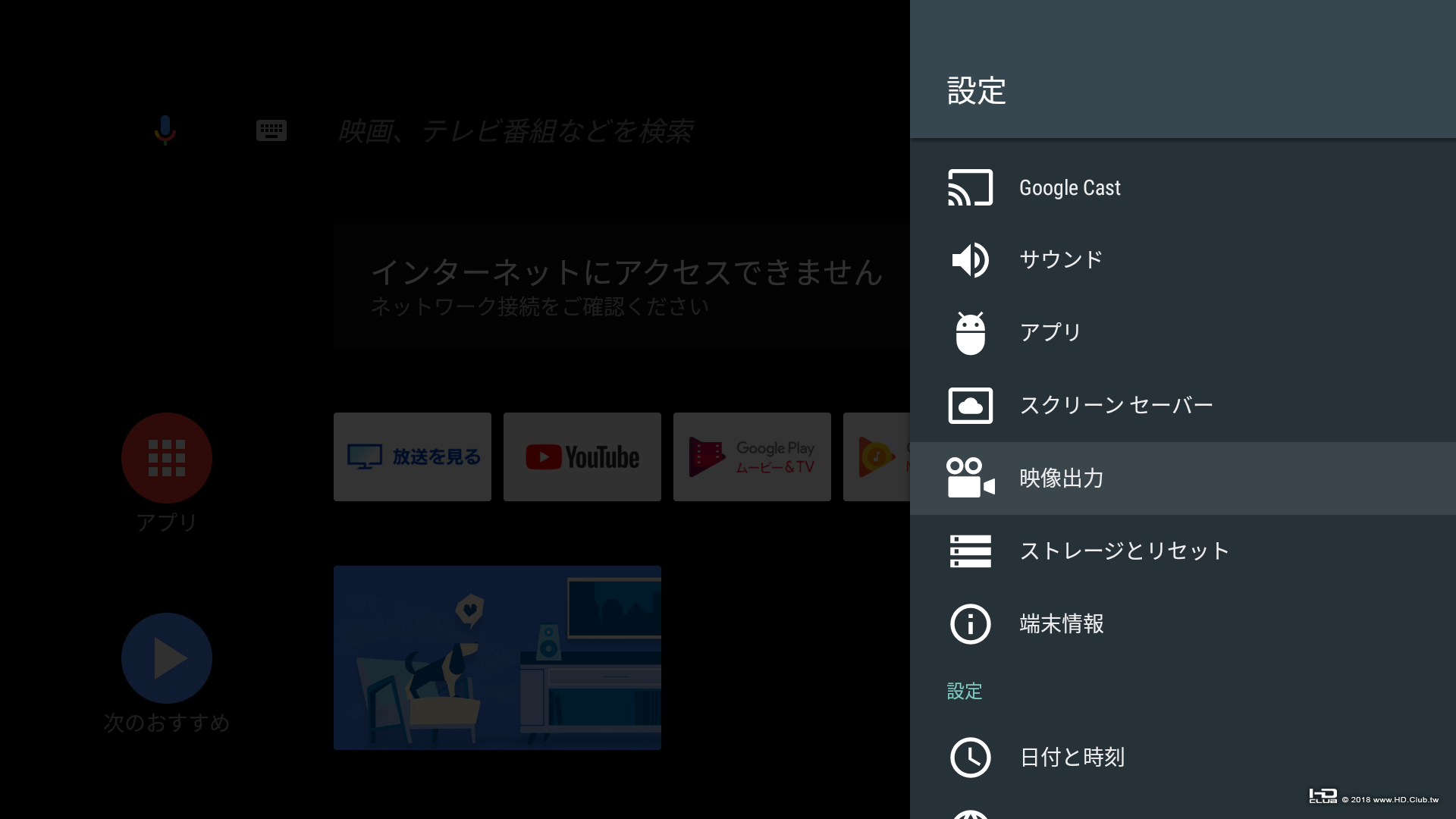

使用者的顯示器若是 2017年後 HDR (PQ10) / HLG 雙規機種, 可以在設定當中自行選用



預設 Auto 會自動判斷顯示器支援哪一種格式, 並做相對應的轉換
如果全支援, PQ10 影片就會以 PQ10 輸出, HLG 節目就以 HLG 輸出
設定可強制轉換成電視支援的格式

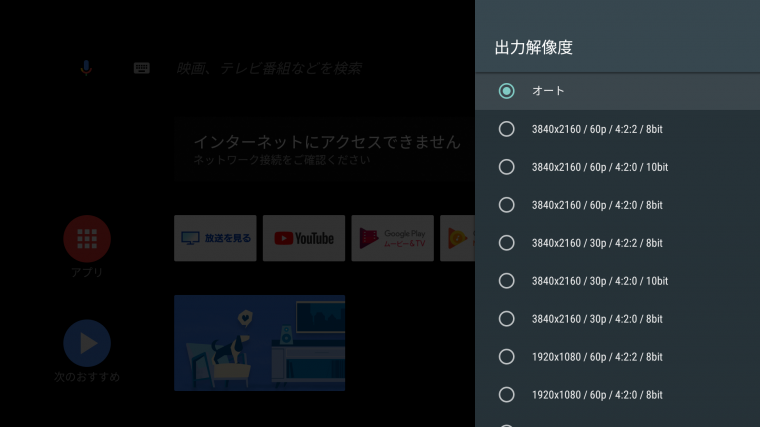

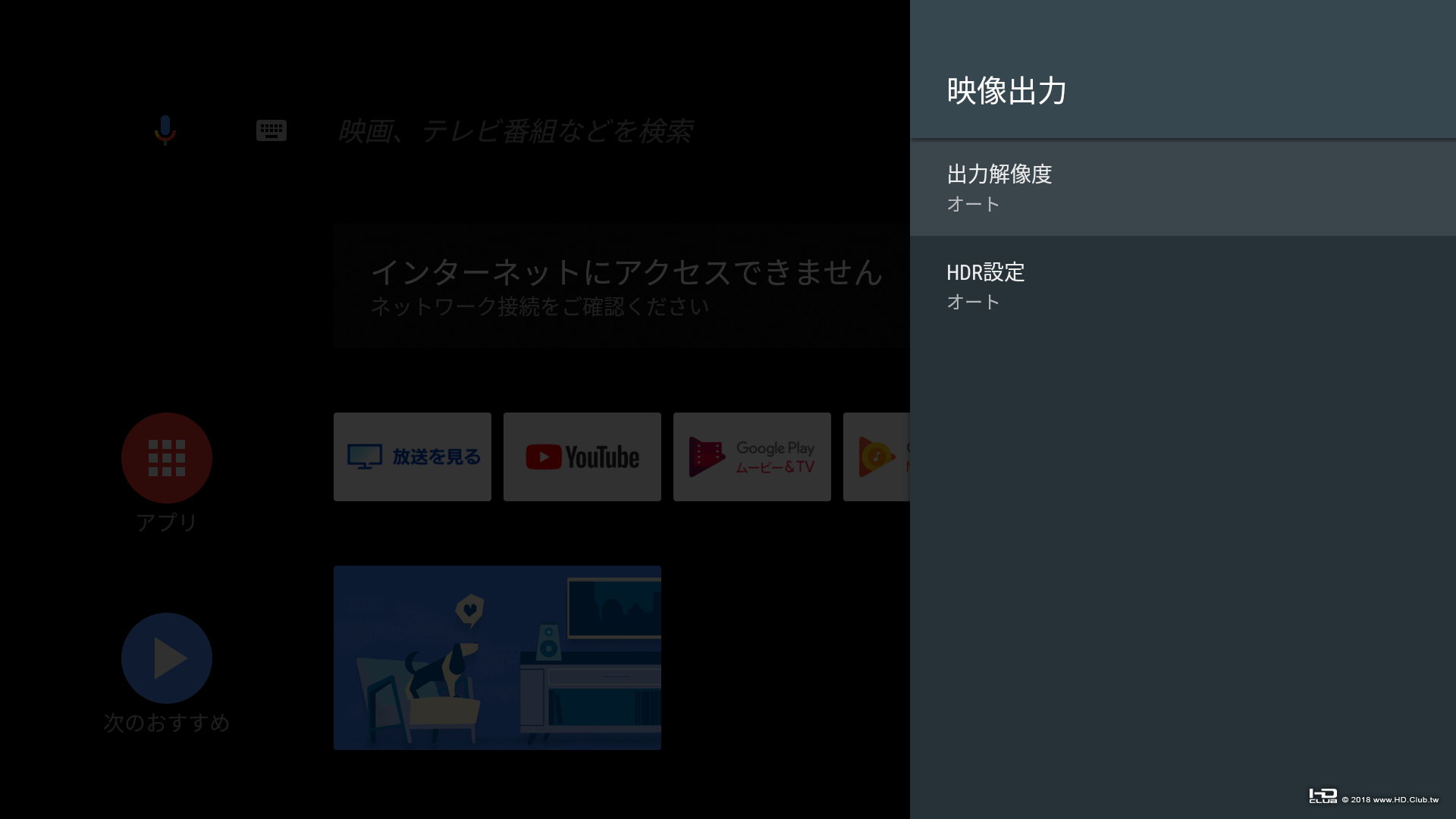

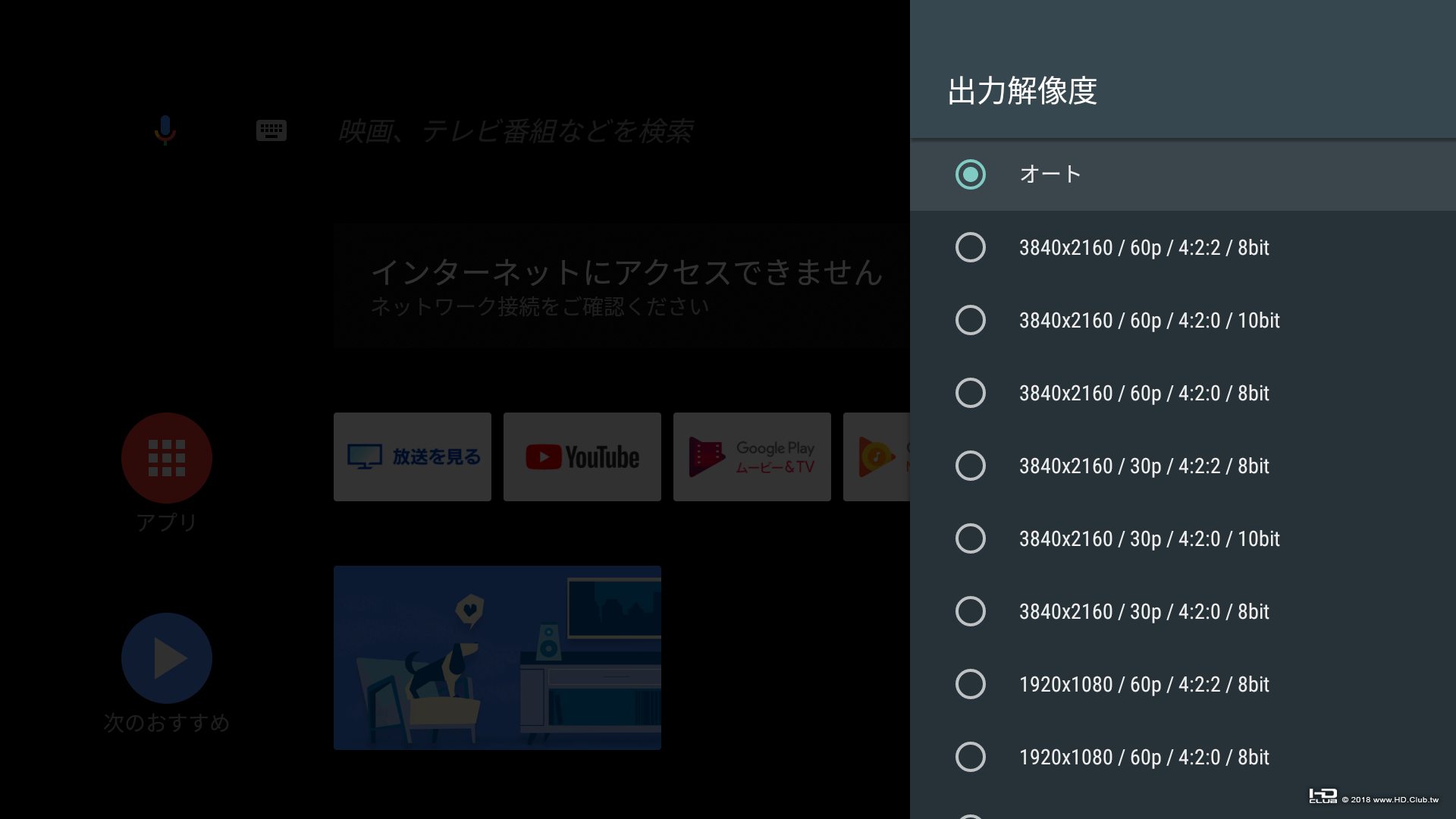

如果您的顯示器支援 HDMI 2.0a + HDCP 2.2 全功能, 可以在解析度當中設定希望輸出的格式
預設會以電視最佳的解析度色域為主

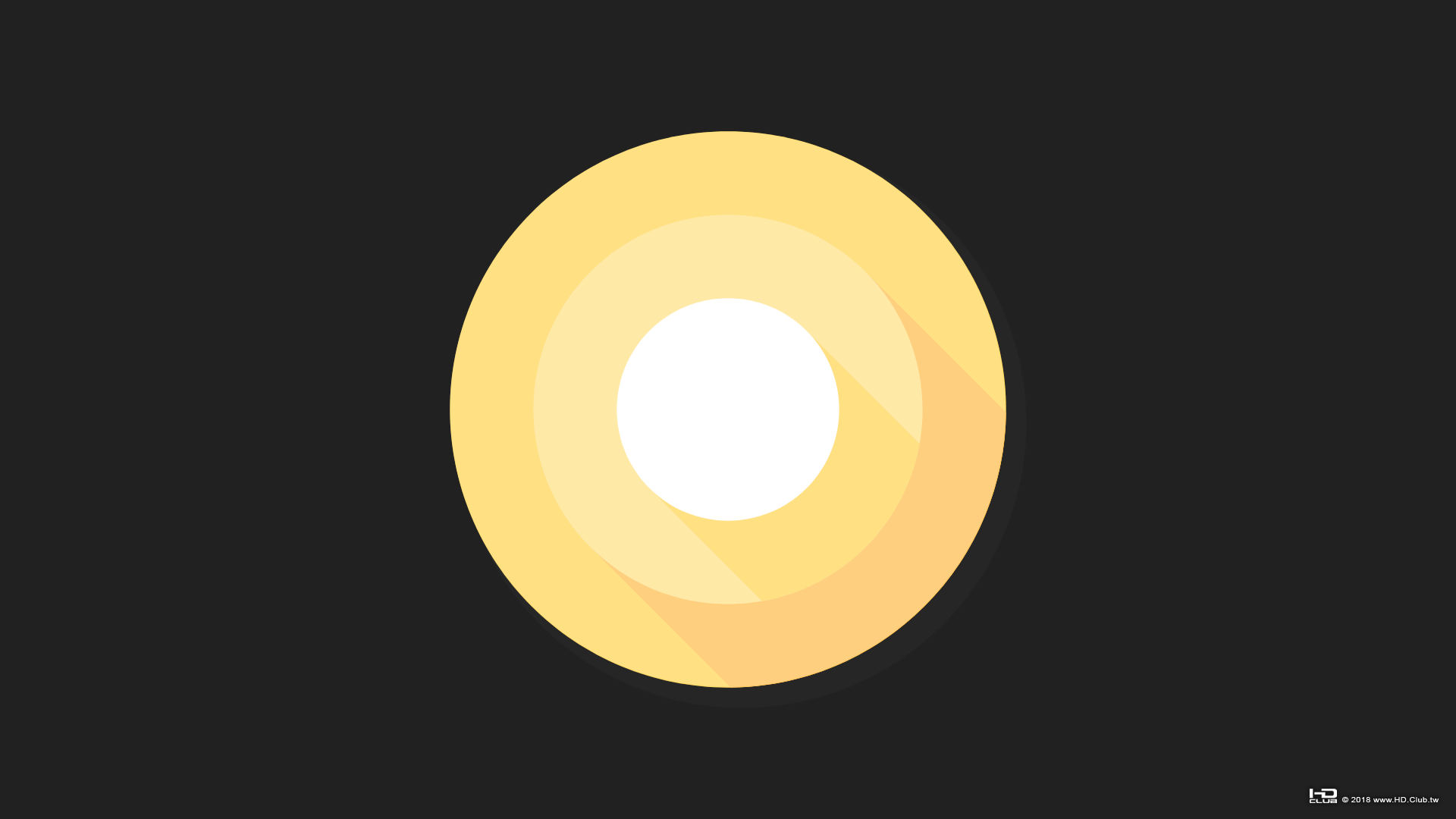

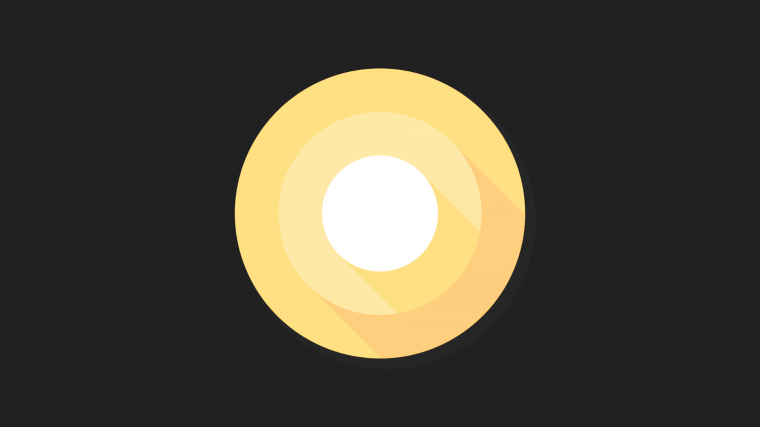

BUHD100 的 Android 版本是新的 Oreo
將來應該還可以繼續升級吧?

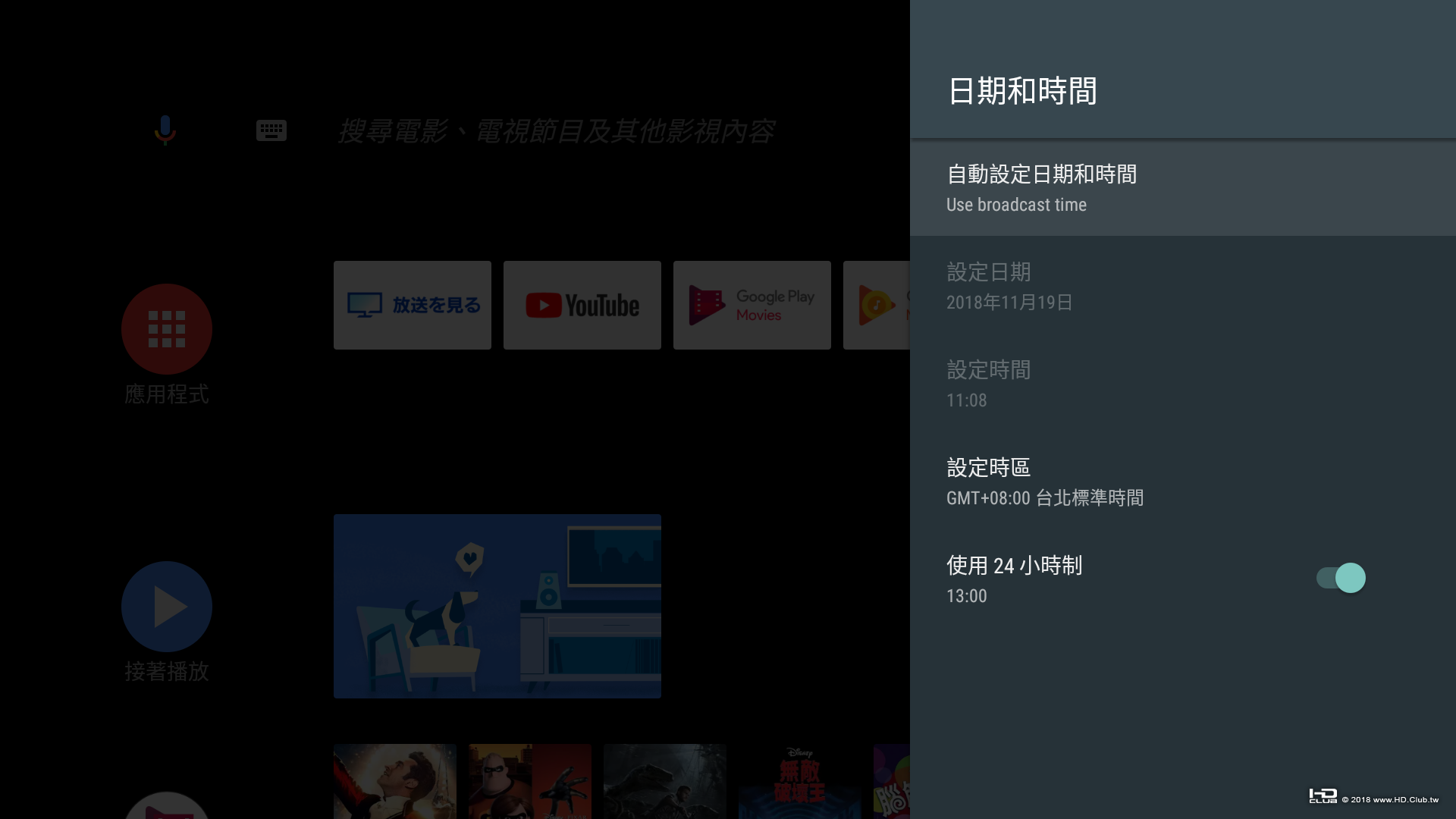

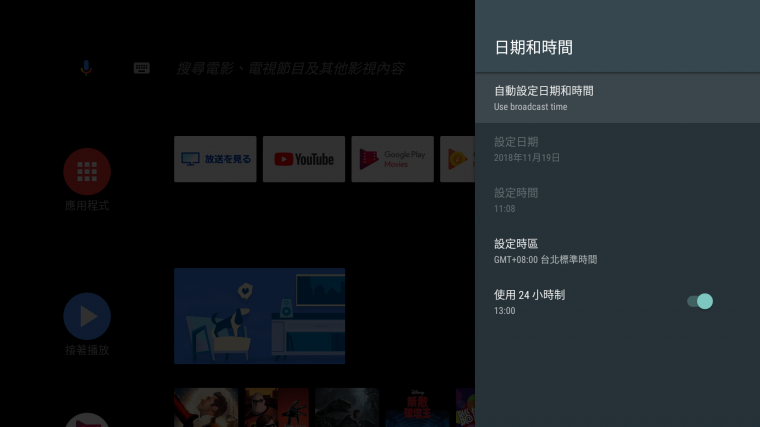

自動設定日期和時間, 請 "務必" 使用 broadcast time
因為我們台北時間是 +8, 與日本東京時區不同, 若不設 broadcast time 會使用本地 +8 時間, 與日本相差一個小時
將來預錄功能會有問題, 所以請勿修改此設定

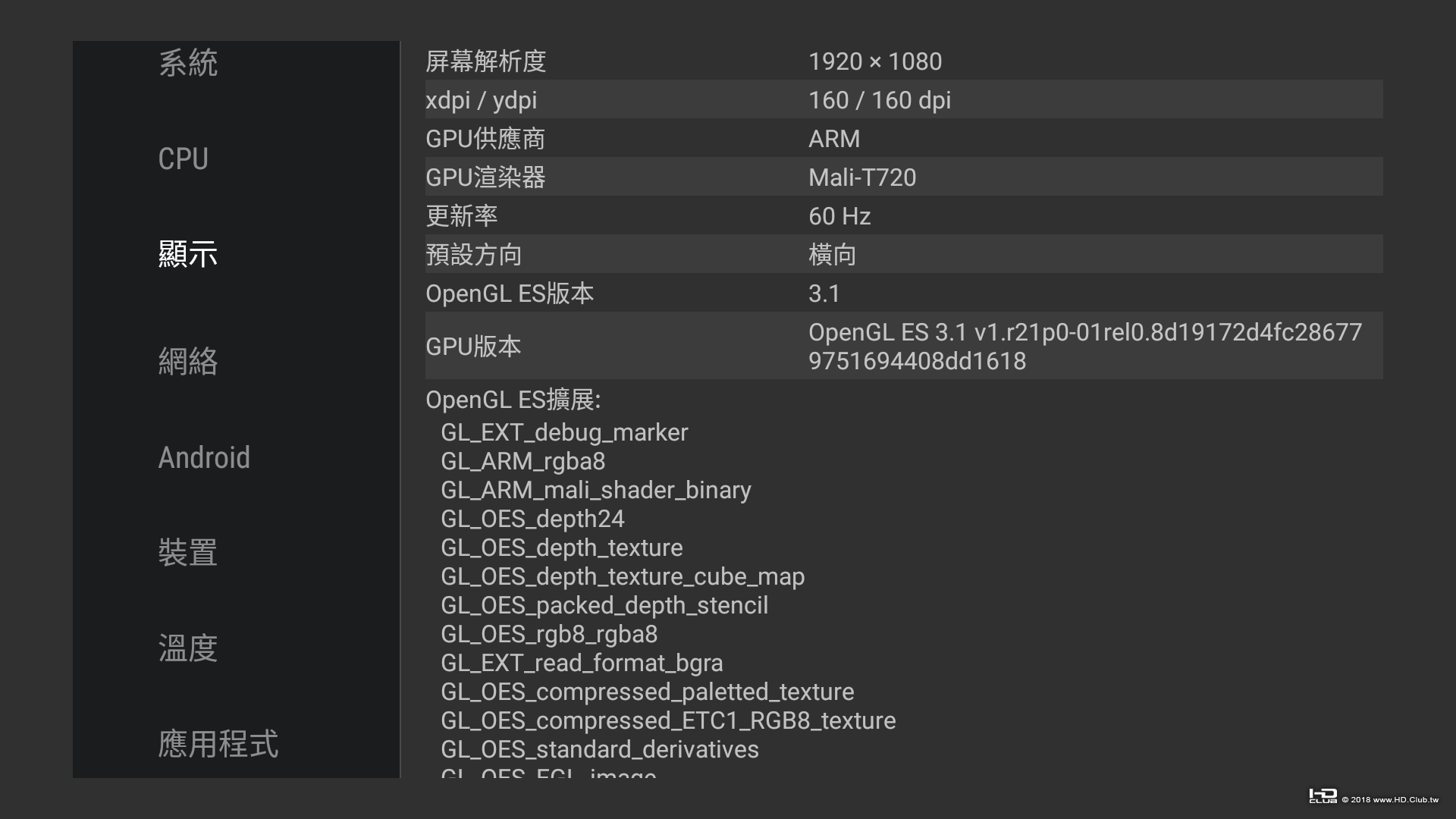

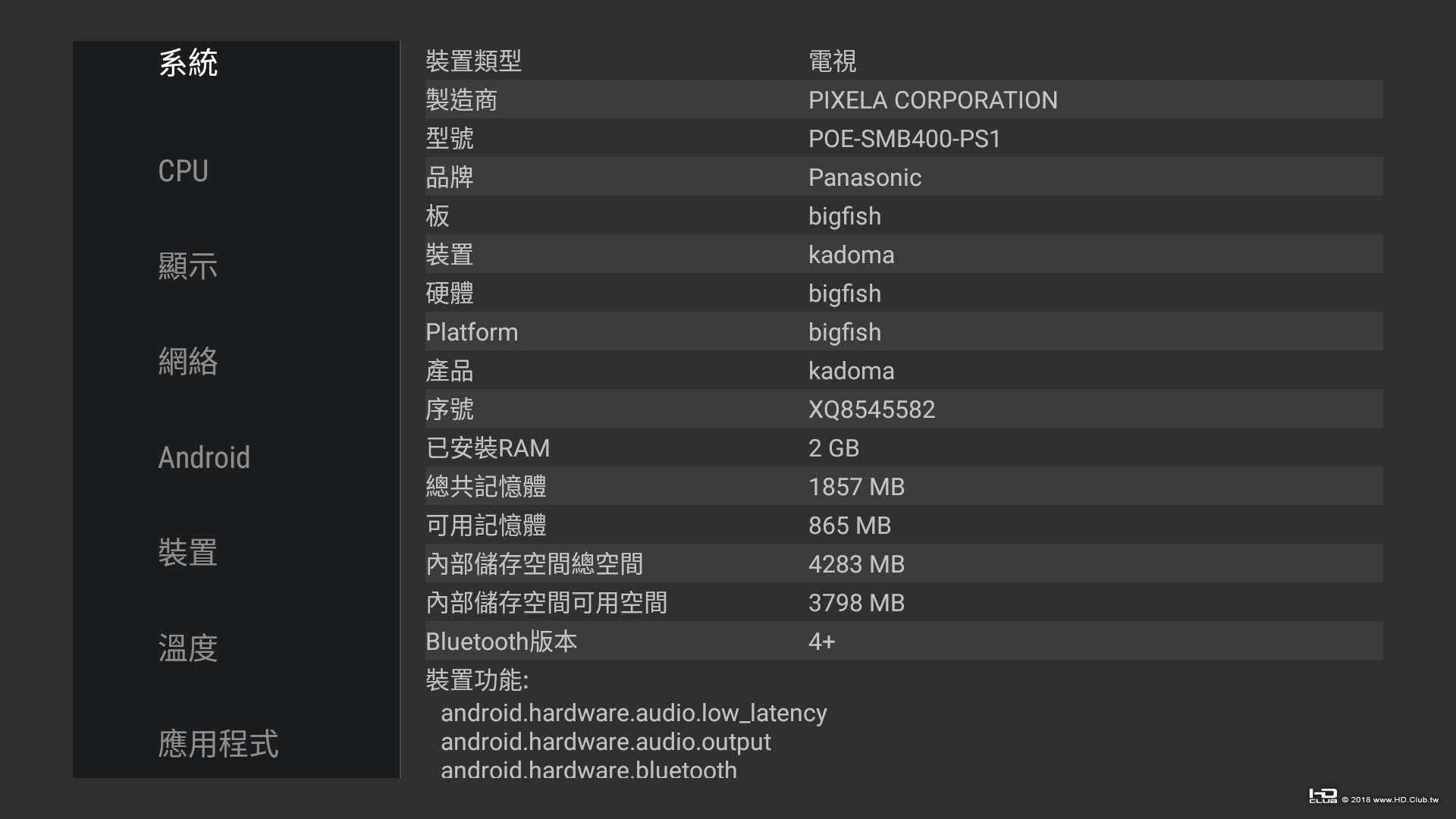

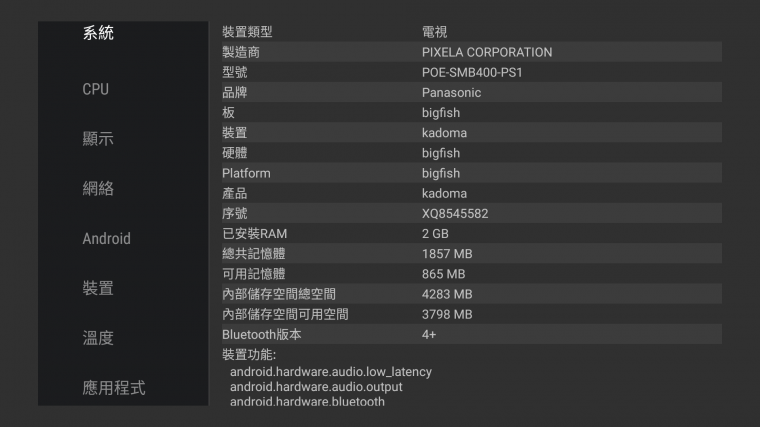

接著我們用 AIDA 來看一下整個系統的資訊吧!
哈... BUHD100 製造商是 PIXELA ... 果然!

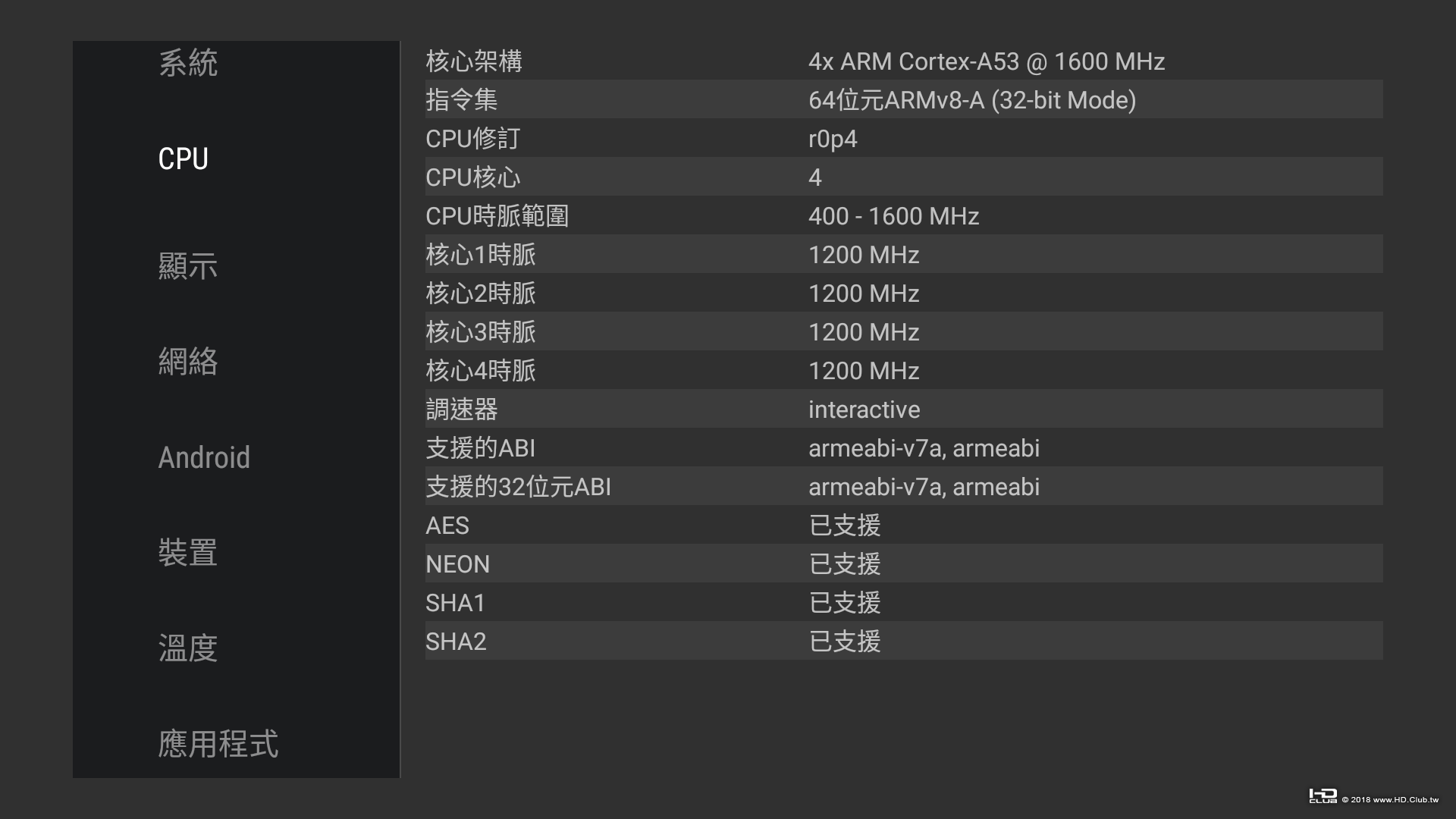

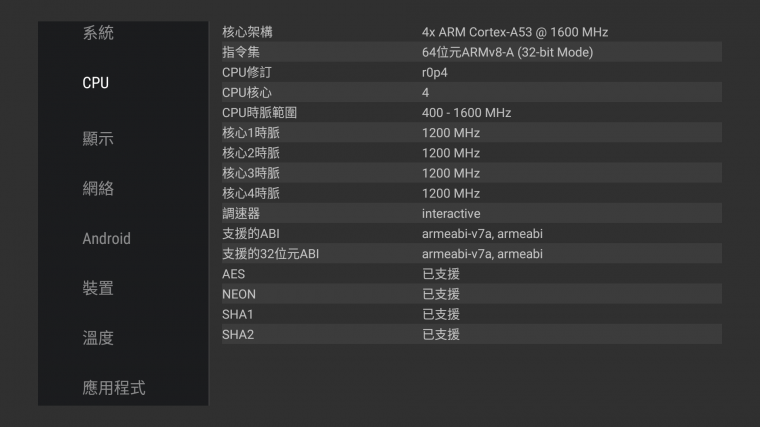

2GB RAM + 8GB Storage

處理器 64位元, 但是系統跑在 32位元
ARMv8 Cortex-A53 四核心

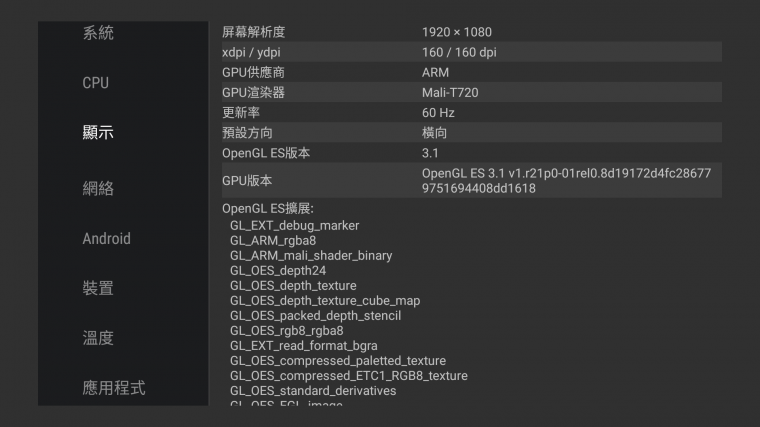

GPU 是 Mali-T720

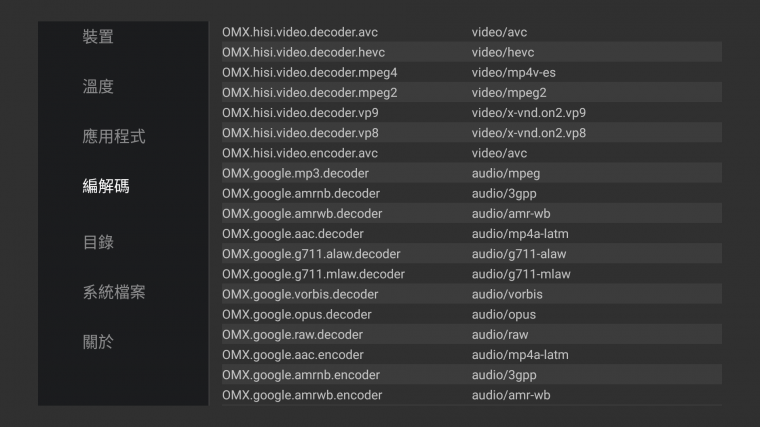

由含式庫的名稱: OMX.hisi.video.decoder.xxxx
可以看出這顆 SoC 晶片應該是 HiSilion (海思半導體) 的媒體處理器 Hi3798CV200
http://www.hisilicon.com/-/media/Hisilicon/pdf/STB/Hi3798CV200.pdf

呃... 不期不待, 沒有傷害. 畫質應不至於太糟...


看完硬體資訊, 來試試其他軟體

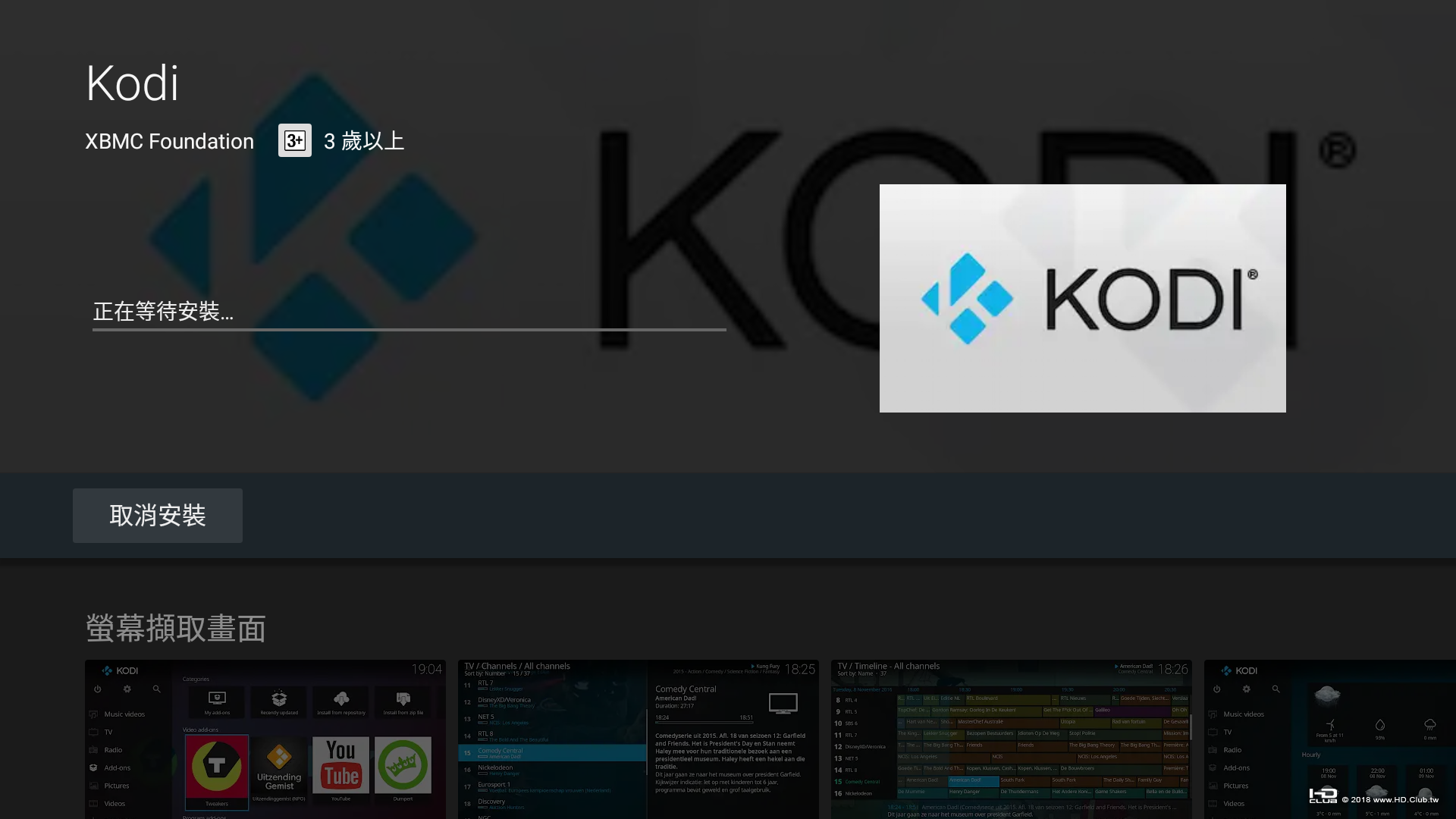

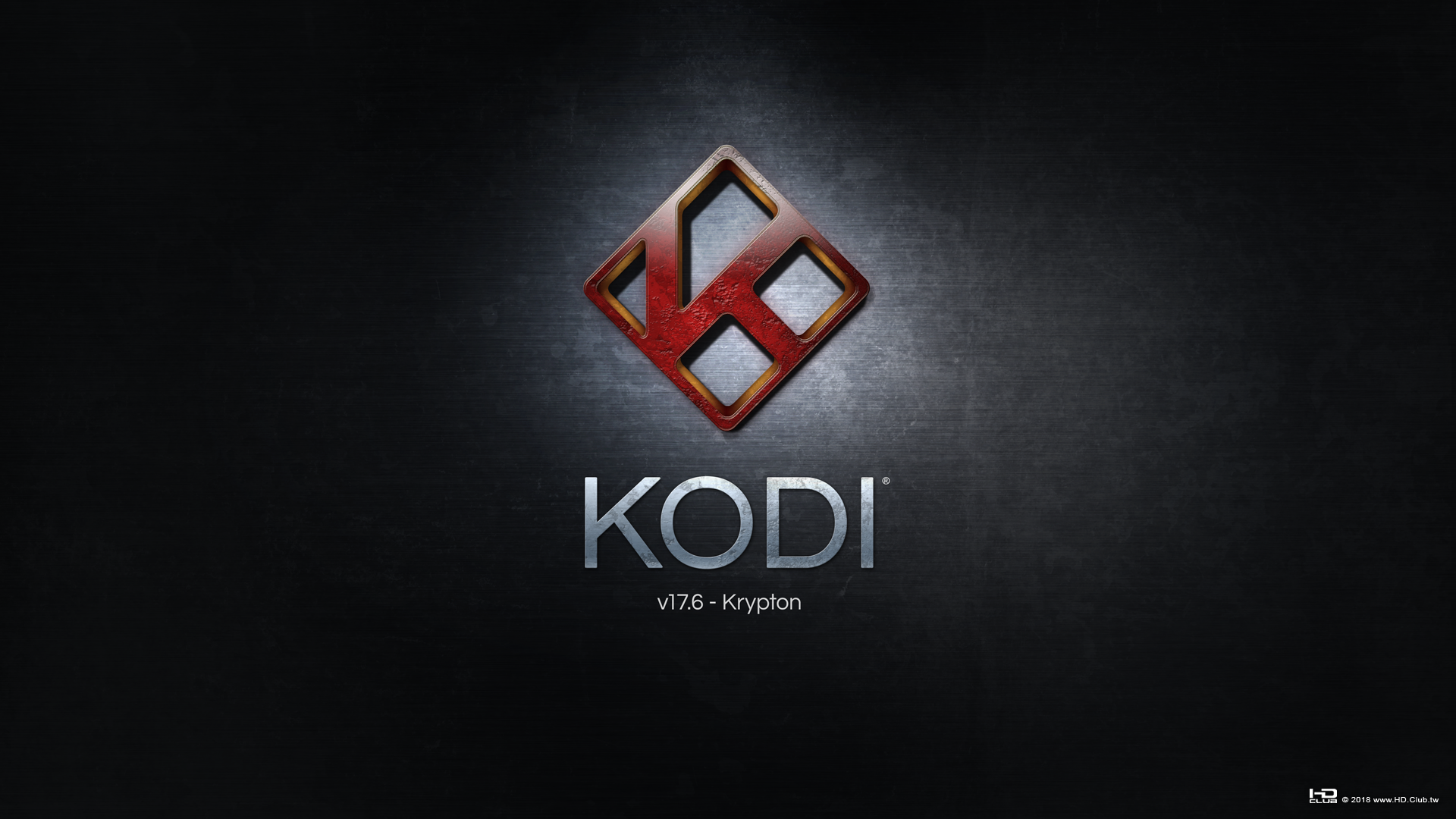

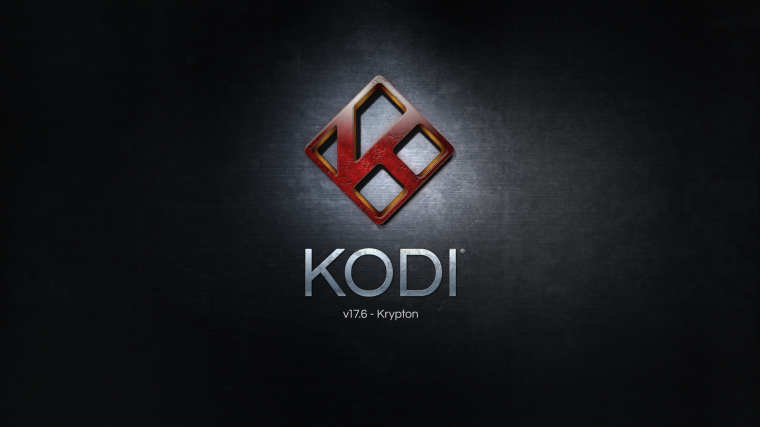

kodi 執行沒有任何問題, 接上 USB 外接硬碟 mkv iso 播放也很正常
SDR / HDR / HLG 影片都可以順暢播放

但是透過網路就有點掉漆了... BUHD100 雖然配備了 Gigabit 網路接口, 可是 MAC 似乎沒這麼快
只要播放高於 100Mbps 的影片, 就會一直在停格->緩衝->停格->緩衝 無止盡輪迴
建議各位若是要用 BUHD100 觀賞 UHD BD 影片, 請使用 USB 外接硬碟會比較方便


另外, BUHD100 可支援 PS4 的手把 (USB配對或是 Bluetooth配對), 家中有 PS4 的朋友, 也可以用 PS4 的手把來控這台電視盒
或是用來玩一些簡單的遊戲以及模擬器



心得分享:
Android TV 系統能玩的東西很多, 除了 Google Play 的 APP 之外, 使用者也可以自行安裝 "謎" 的 APP 或是到牆國收看網路電視節目
喜歡玩遊戲的朋友, 也可以安裝遊戲或是模擬器, 大人小朋友闔家同樂
可觀賞 Netflix (BUHD100 要到 Google Play 下載, SMB400 一開始就內建) 支援 4K 以及 HDR
YouTube 也可收看 4K 畫質, 可惜的是並不支援 HDR
Android Oreo 亦可支援外接 USB DAC, 另外接上高級 DAC 聆聽 Hi-Res Audio 也不是問題

以電視盒的功能來說, BUHD100/SMB400 真的非常超值, 而且 Android 系統將來有機會可以 root 後安裝 "更有趣" 的軟體 (例如: 解除 H__P 限制或是軟體模擬 A__S 全開卡) .
雖然目前尚未提供錄影功能, 但相信廠商應該能在年底 NHK 紅白歌合戰以前搞定這個問題.

Panasonic TU-BUHD100 & PIXELA PIX-SMB400 推薦給任何想要入門 BS4K 的朋友!



優點:
  • 地上波/BS/CS/BS4K/CS4K 左右旋皆可收視
  • 2K 節目 (1080i60) 升頻 4K (2160p60) 輸出
  • BT.2020 -> BT.709
  • HLG -> HDR
  • HDR -> SDR
  • 作業系統為 Android TV
  • 支援即時 Dolby Digital 編碼
  • 支援 8TB 以上外接硬碟



缺點:
  • 尚未提供錄影功能
  • HLG -> SDR 顏色不正確
  • 未內建 Wi-Fi 無線網路
  • 有線網路速度不快
  • 藍牙手把會延遲
  • 使用 Dolby Digital 即時編碼播放影片容易影音不同步
  • YouTube 不支援 HDR


發表於 2018-11-29 15:44:09 | 顯示全部樓層
好棒的開箱分享文,謝謝樓主。
不知道有沒有人開io-data和孿生sharp的比較??
回覆 支持 反對

使用道具 檢舉


發表於 2018-11-29 16:03:52 | 顯示全部樓層
看到流口水,USB 是預留有機會可以錄影嗎?!
還是這跟TOSHIBA TT-4K100不一樣?
回覆 支持 反對

使用道具 檢舉


發表於 2018-11-29 17:23:05 | 顯示全部樓層
謝謝樓主
回覆

使用道具 檢舉


發表於 2018-11-29 19:21:33 | 顯示全部樓層
海思的畫質引擎設定選項有無保留下來?可以進行設定否?

回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-11-30 09:27:55 | 顯示全部樓層
培根 發表於 2018-11-29 04:03 PM
看到流口水,USB 是預留有機會可以錄影嗎?!
還是這跟TOSHIBA TT-4K100不一樣?

USB 用來外接各項周邊裝置, 當然也可以接硬碟
只是目前錄影功能尚未提供

廠商預計十二月中旬會釋出更新
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-11-30 09:31:38 | 顯示全部樓層
本帖最後由 KOBSS 於 2018-11-30 09:39 AM 編輯
6hzzz 發表於 2018-11-29 07:21 PM
海思的畫質引擎設定選項有無保留下來?可以進行設定否?

整個介面當中幾乎找不到海思的影子
畫質並不能自行調整

或許要用海思的 tool kit 才能調整吧?

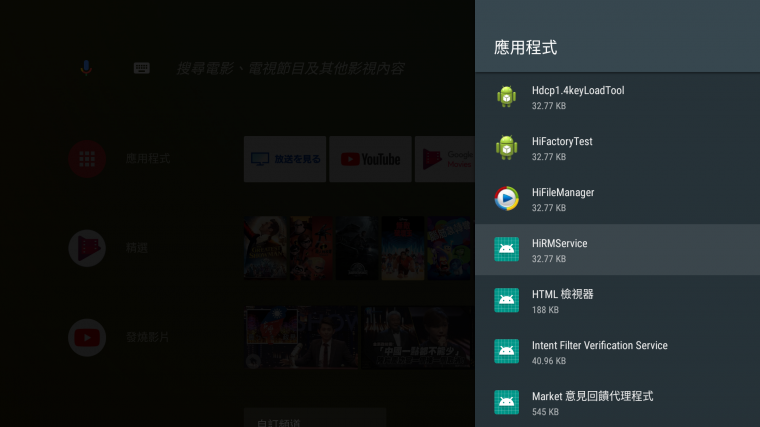

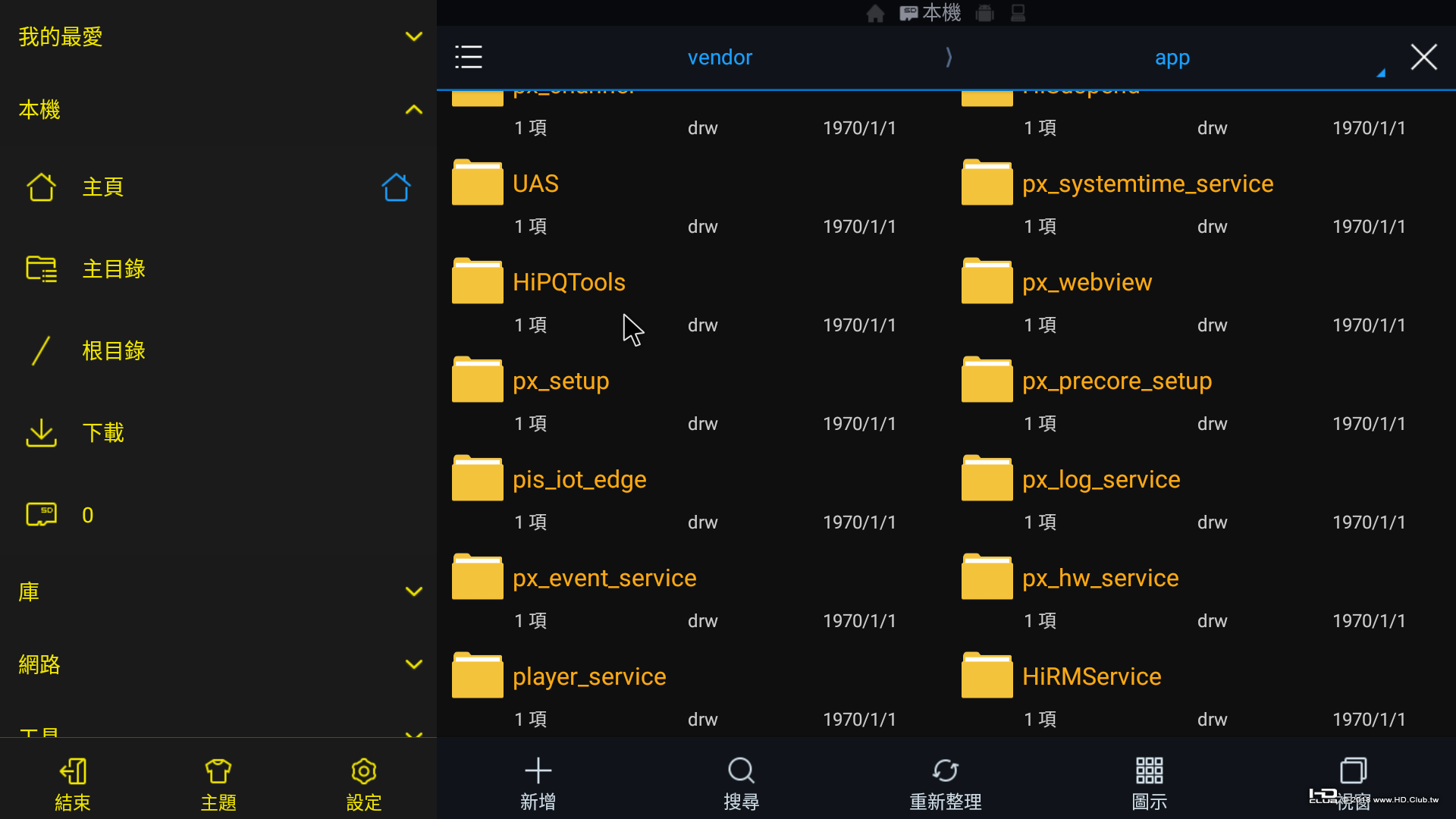

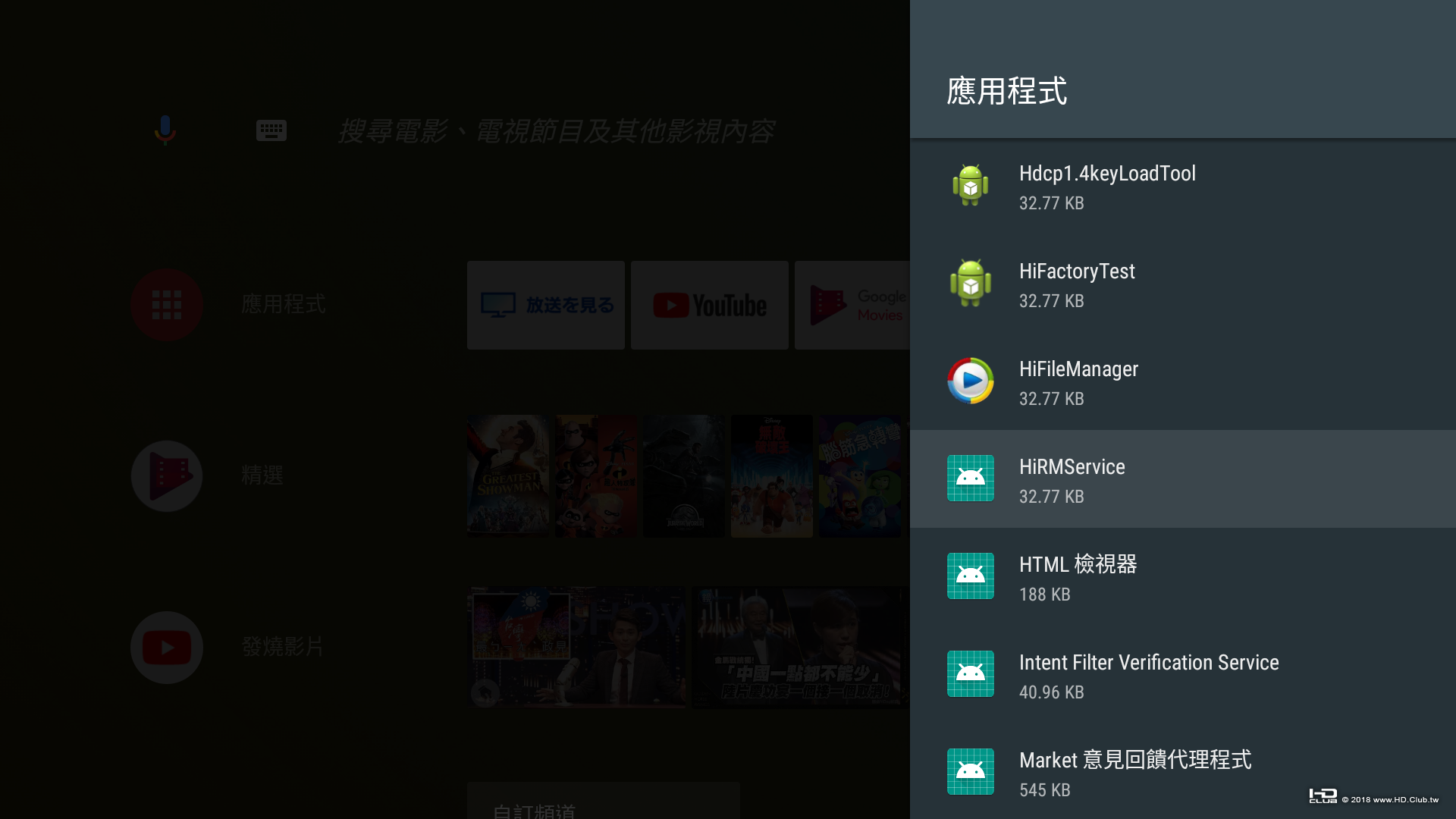

系統背景之下也只有這幾支程序可以隱諱看到海思的影子

製造商似乎不想要讓別人知道他們用的是海思吧?

回覆 支持 反對

使用道具 檢舉


發表於 2018-11-30 20:21:09 | 顯示全部樓層
感謝樓主無私地分享,正在思考該升級哪一台BS 4K tunner
回覆 支持 反對

使用道具 檢舉


發表於 2018-12-19 13:54:26 | 顯示全部樓層

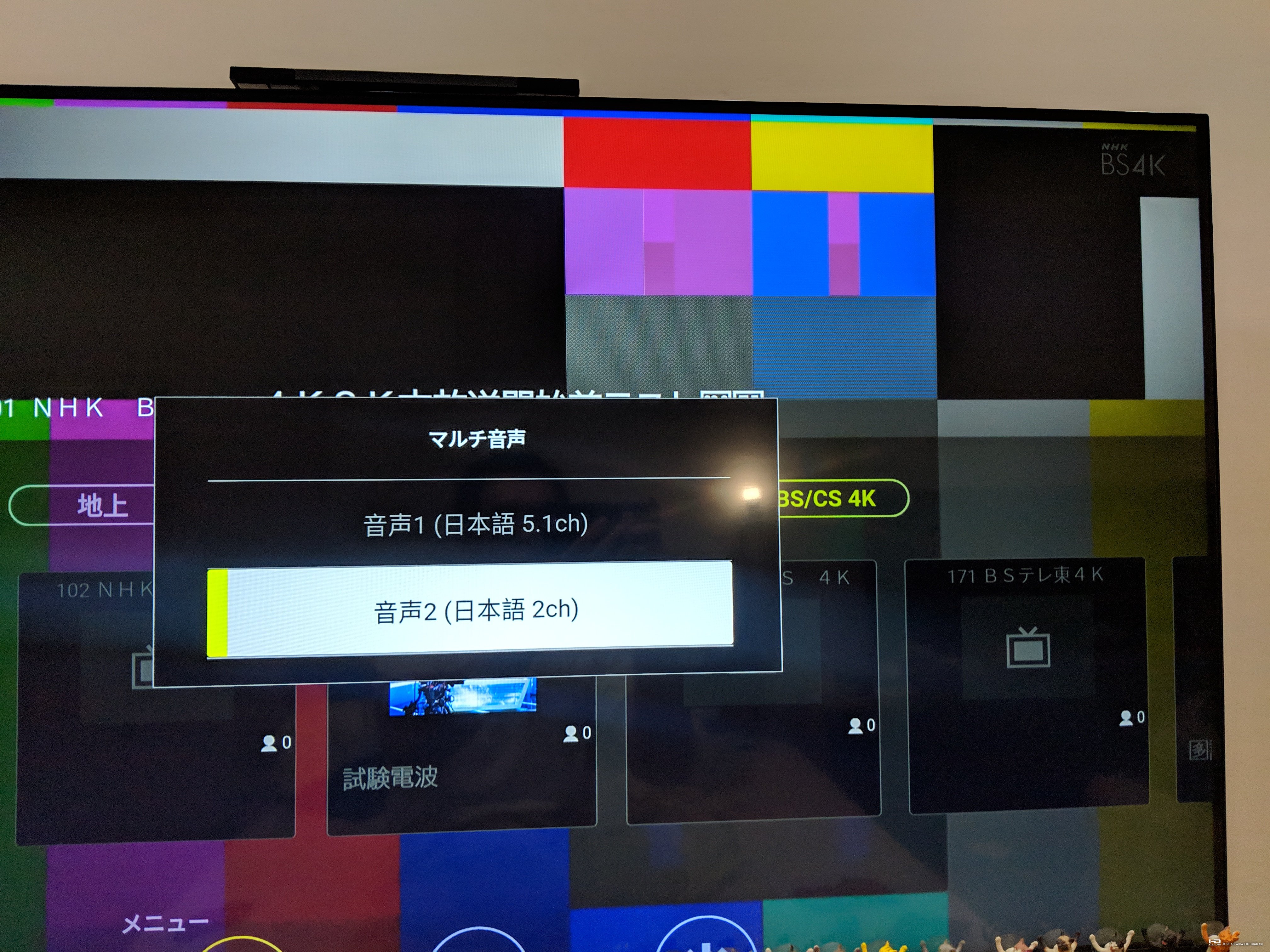

請問樓主 你有試過 如何讓他ACC 源碼輸出 給日規擴大機嗎 我看音效設定 只有系統音效 跟環繞音效 這兩個 設定 好像都沒辦法原碼輸出
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-12-20 16:45:40 | 顯示全部樓層
本帖最後由 KOBSS 於 2018-12-23 02:52 AM 編輯
vinliao 發表於 2018-12-19 01:54 PM
請問樓主 你有試過 如何讓他ACC 源碼輸出 給日規擴大機嗎 我看音效設定 只有系統音效 跟環繞音效 這兩個 設 ...

Android TV 作業系統之下, 要能夠 Audio bitstream 輸出並不是一件容易的事
您如果有空可以參考一下 "多媒體播放機討論區" 的文章
或許可以體會其中奧妙之處

Audio bitstream 不是不能做, 而是端看軟體廠商怎麼做出例外設定
而 PIXELA 應該暫時還沒有能力解決這個問題吧?  他們連錄影的問題都還沒有解決呢!
所以先用 Real-time Dolby encoder 來處理多聲道的問題...

以後應該會透過系統韌體更新來提供這個功能吧?   大概啦...

另外, BS4K/8K 所採用的音訊編碼格是為 MPEG4 AAC 或 ALS
目前市面上並沒有支援此格式源碼的擴大機, 所以現在販售的 BS4K/8K 接收機或錄影機
都不支援 BS4K/8K 的源碼輸出, 只有在一般 2K 的頻道才有喔
回覆 支持 反對

使用道具 檢舉


發表於 2018-12-20 18:54:11 | 顯示全部樓層
感謝 K兄的回覆,看來還是要等韌體更新了.
當初看上這台 主要也是藍芽遙控 可以不用對準 及1G lan.
使用上除 開機會把擴大機連動開了,電視我是沒設定會開比較討厭外,多功能性還蠻滿意的
希望紅白前錄影功能可提供.
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2018-12-21 14:12:10 | 顯示全部樓層
本帖最後由 KOBSS 於 2018-12-21 02:31 PM 編輯

悲報!!

Panasonic TU-BUHD100 錄影功能再度延期!!

https://news.panasonic.com/jp/topics/163966.html

延到明年三月!  確定趕不上年底紅白...

Android 作業系統要做到像日本錄影機的封閉系統那樣滴水不漏的防護, 確實是相當困難
像是 SONY 日規的 Android TV, 錄影功能也是拖了很久才做出來
我猜, SONY 應該沒有把 know-how 分享出來, TU-BUHD100 錄影功能可能有得等了...

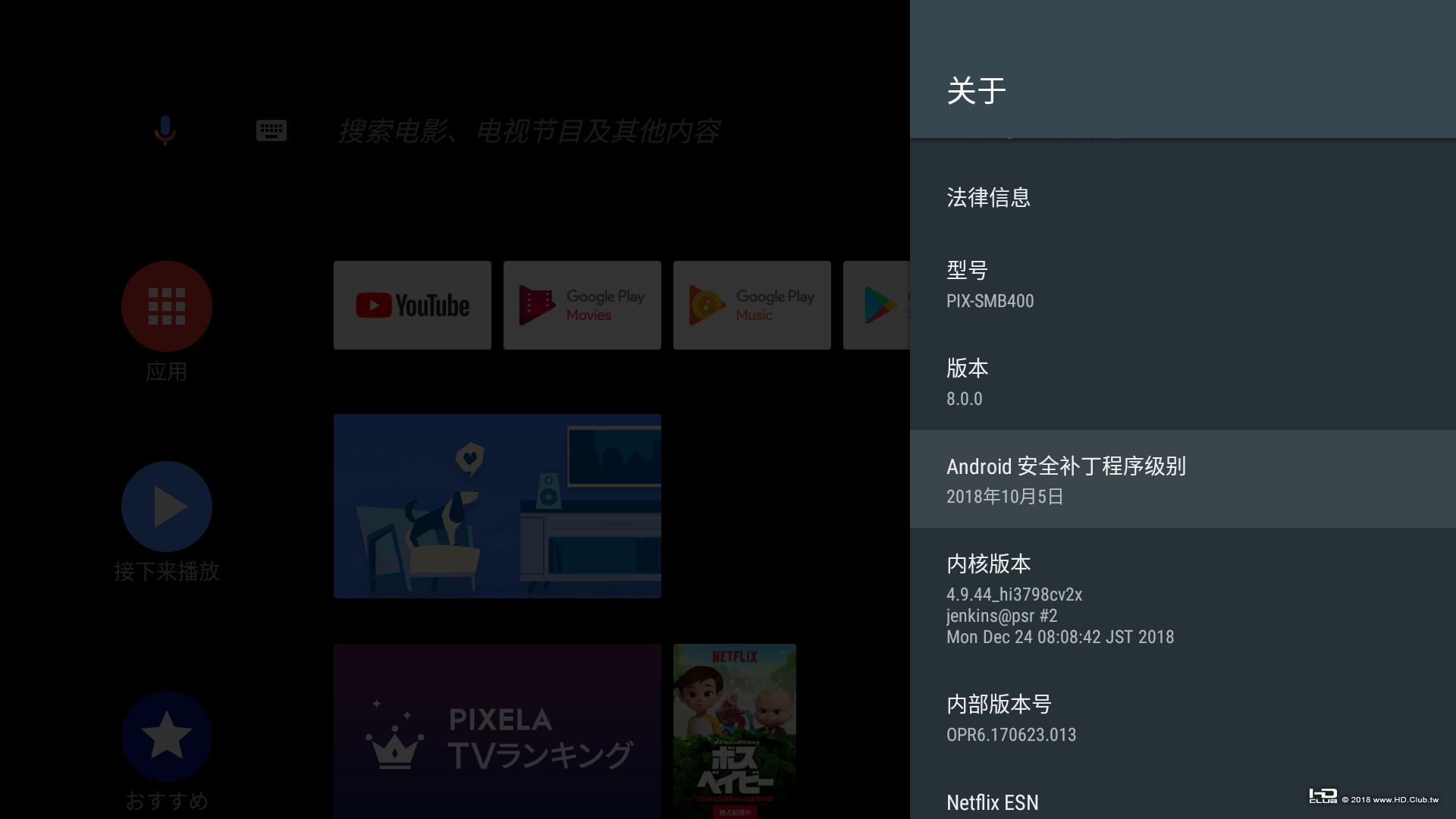

不過奇妙的是, 原生機種 PIXELA PIX-SMB400 官網竟然公布 12/25 將提供錄影功能的更新!!??
http://www.pixela.co.jp/products/smarttuner/pix_smb400/rec.html


說不定 Panasonic TU-BUHD100 改刷 PIX-SMB400 就有錄影功能了?

回覆 支持 1 反對 0

使用道具 檢舉


發表於 2018-12-21 18:18:10 | 顯示全部樓層
兩個雙胞胎不就差一個開機畫面有Panasonic 還是遙控器功能比較多也有影響.
殘念
回覆 支持 反對

使用道具 檢舉


發表於 2018-12-25 18:27:43 | 顯示全部樓層
PIXELA PIX-SMB400 官網公佈韌體更新可錄影了!

アップデート履歴・詳細

2018年12月25日[ Ver.9.9.1545605422 ]

        録画機能に対応しました。
        テレビアプリの視聴品質を向上しました。
回覆 支持 反對

使用道具 檢舉


發表於 2018-12-26 02:30:54 | 顯示全部樓層
2018年12月25日        ソフトウェア 【リビジョン8.8】 提供開始のお知らせ
今天釋出8.8系統升級,卻僅僅是小規模修正,失望~
請問有前輩 TU-BUHD100 改刷成 PIX-SMB400的系統嗎?
回覆 支持 反對

使用道具 檢舉


發表於 2019-1-15 15:27:47 | 顯示全部樓層
本帖最後由 6hzzz 於 2019-1-15 08:18 PM 編輯

PIX-SMB400本地播放器無法播放非本機錄製的4K檔,黑屏降1080輸出。播放本機錄製的4K檔有卡頓現象。PP跟kodi 4k都無法點對點。輸出auto我這裡是RGB444 8BIT,電視抖10bit正常。

還沒找到root方法,TTL無法輸入,只能顯示訊息。
log檔: smb400.log (88.13 KB, 下載次數: 0)
回覆 支持 反對

使用道具 檢舉


發表於 2019-1-15 15:54:52 | 顯示全部樓層
KOBSS 發表於 2018-11-30 09:31 AM
整個介面當中幾乎找不到海思的影子
畫質並不能自行調整

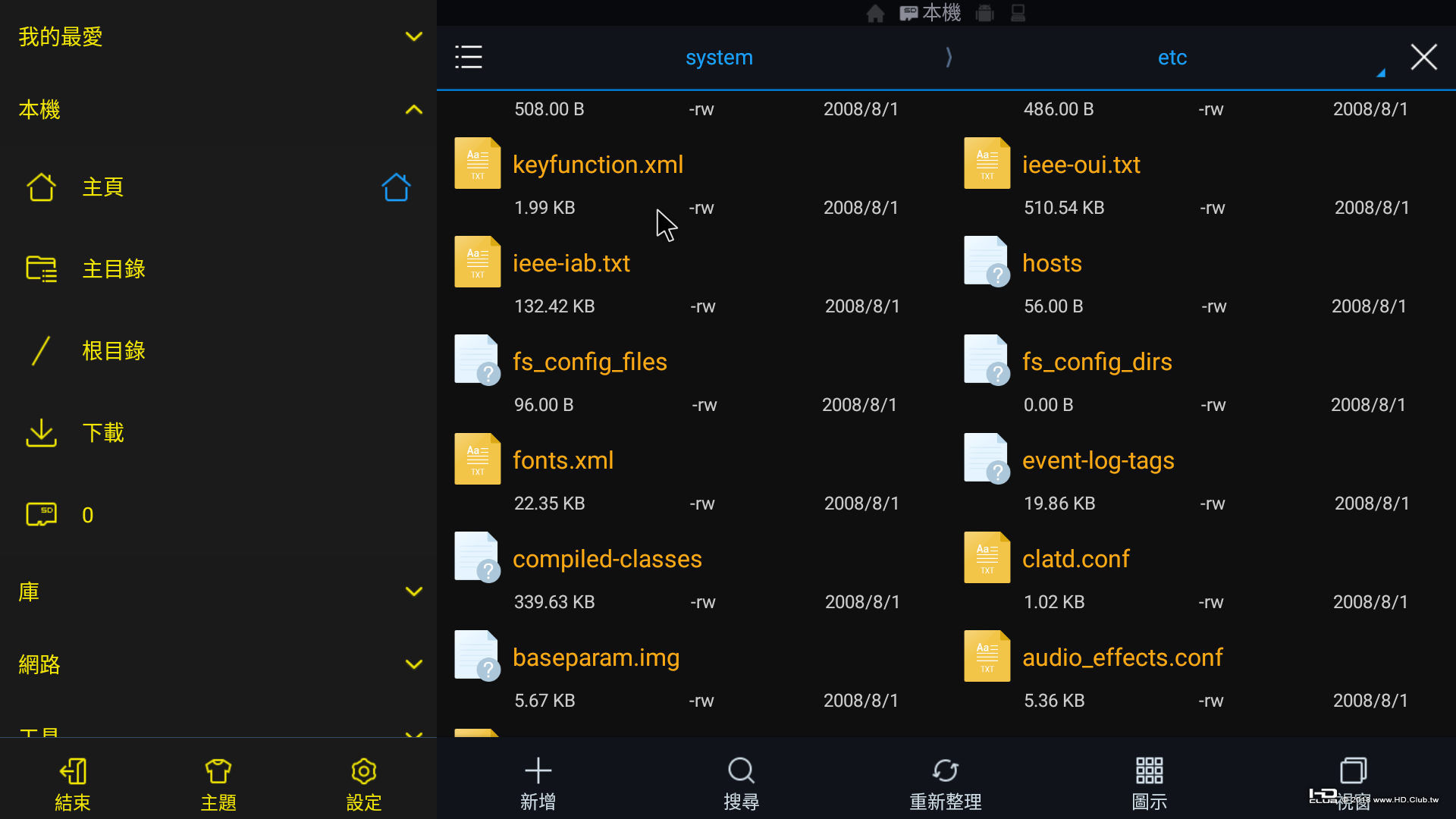

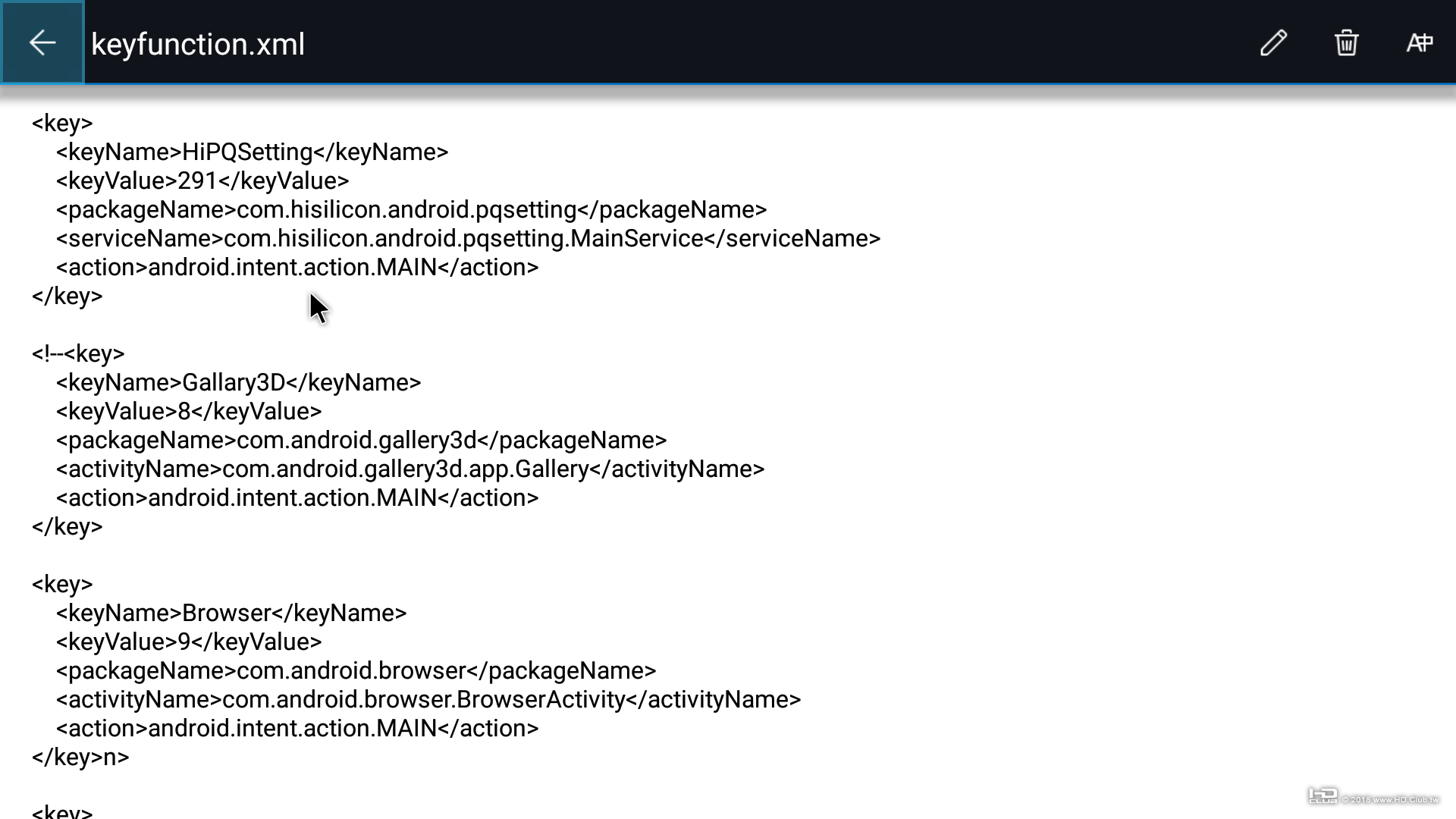

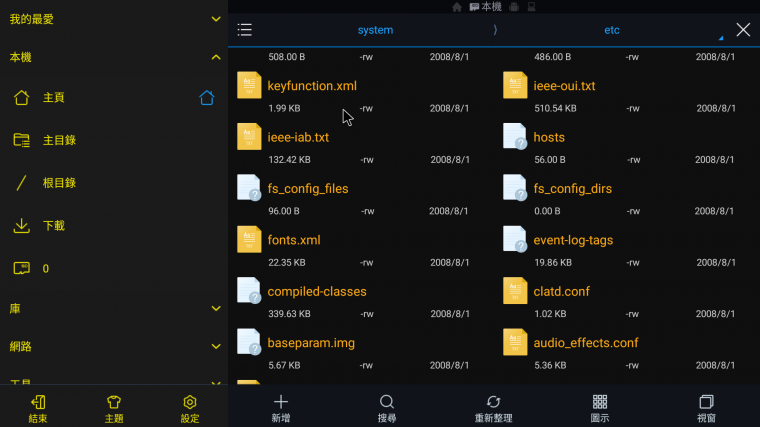

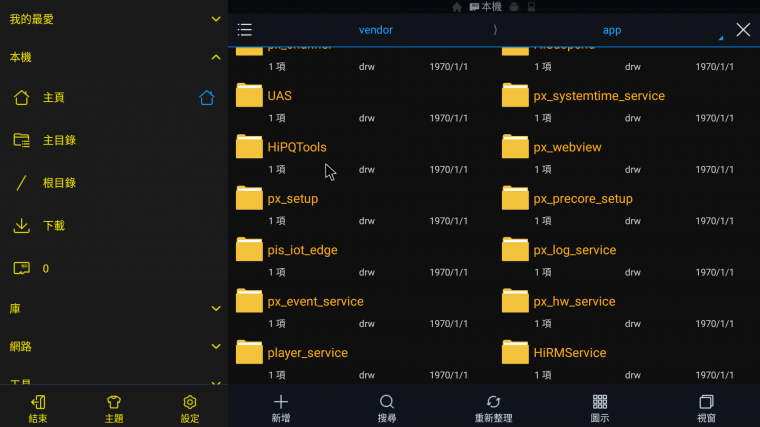

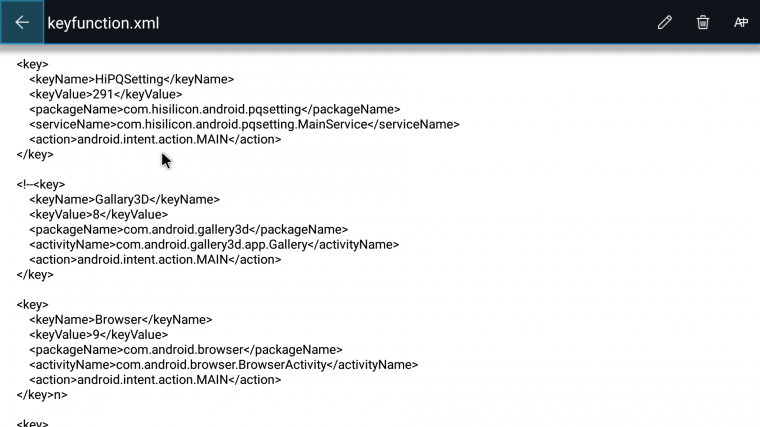

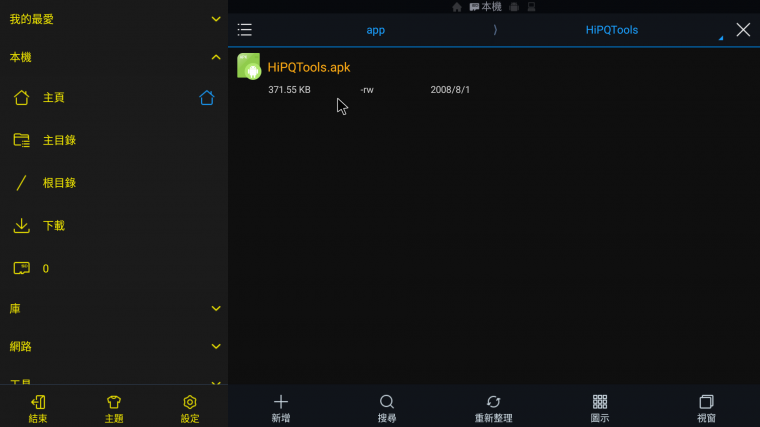

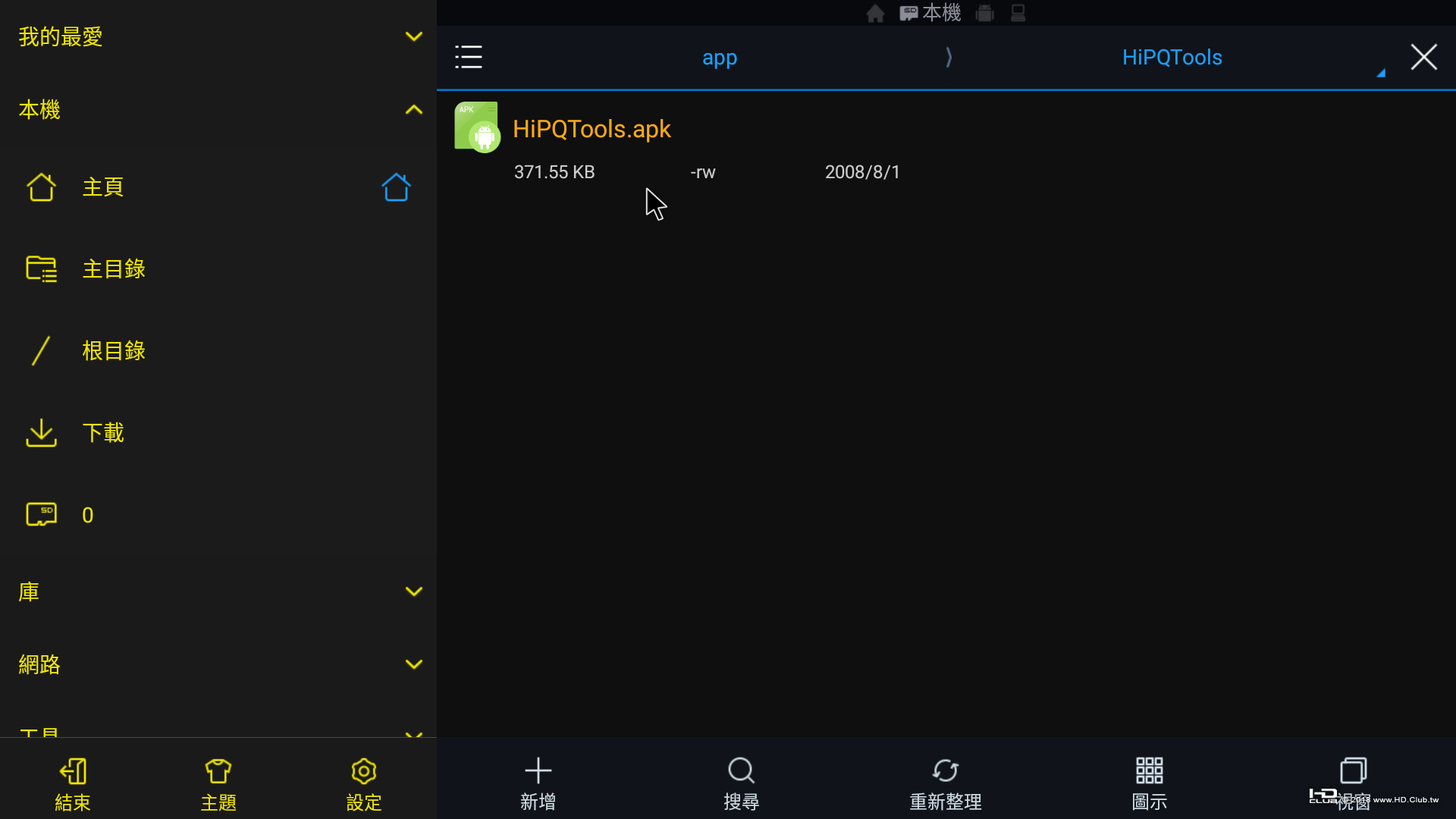

PQ設定apk系統有保留,得到root權限就能把快捷鍵映射到遙控上。







回覆 支持 反對

使用道具 檢舉


發表於 2019-1-16 12:40:51 | 顯示全部樓層
回覆 支持 反對

使用道具 檢舉


 樓主| 發表於 2019-1-28 11:33:07 | 顯示全部樓層
本帖最後由 KOBSS 於 2019-1-28 11:37 AM 編輯

PIXELA PIX-SMB400 官網公布 1/28 將韌體更新, 新增 無線網路 功能!
http://www.pixela.co.jp/company/news/2019/20190128.html


登錄/註冊後可看大圖

韌體下載
安裝說明 (日文官網)

而孿生兄弟 Panasonic TU-BUHD100 以及 FUNAI 船井電機 FT-4KS10
仍然沒有這次的更新. 或許在三月的韌體更新當中一併提供?
回覆 支持 反對

使用道具 檢舉


發表於 2019-1-28 17:36:28 | 顯示全部樓層
新版韌體播放本機錄製的4K檔,流暢了,不卡頓啦。
回覆 支持 反對
