老漢自己亂設計的150吋不全套劇院(電源與布幕)

    [複製連結]

發表於 2019-4-8 02:18:08 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
本文最後由 simonwu 於 2019-4-8 11:10 AM 編輯

廢話不多說,圖多文字少,因為書念得不多,詞窮,而且文章沒有連貫的很好,請多包涵。

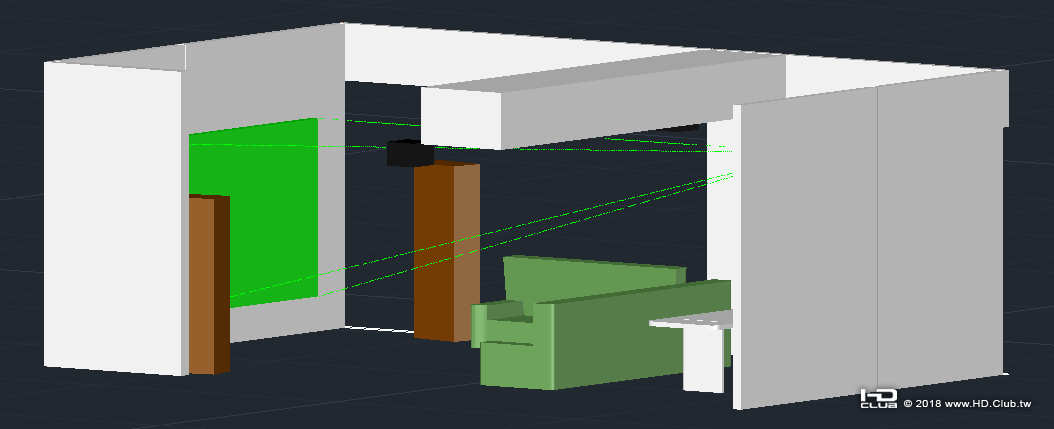

在新天龍國買不起透天宅,只能入主一層兩戶的大樓,把客廳當作家庭劇院規劃,當初為了深怕投射受限於大橫梁,所以自己DIY亂畫了不專業的3D圖(本人為業餘人士,請勿文字霸凌)

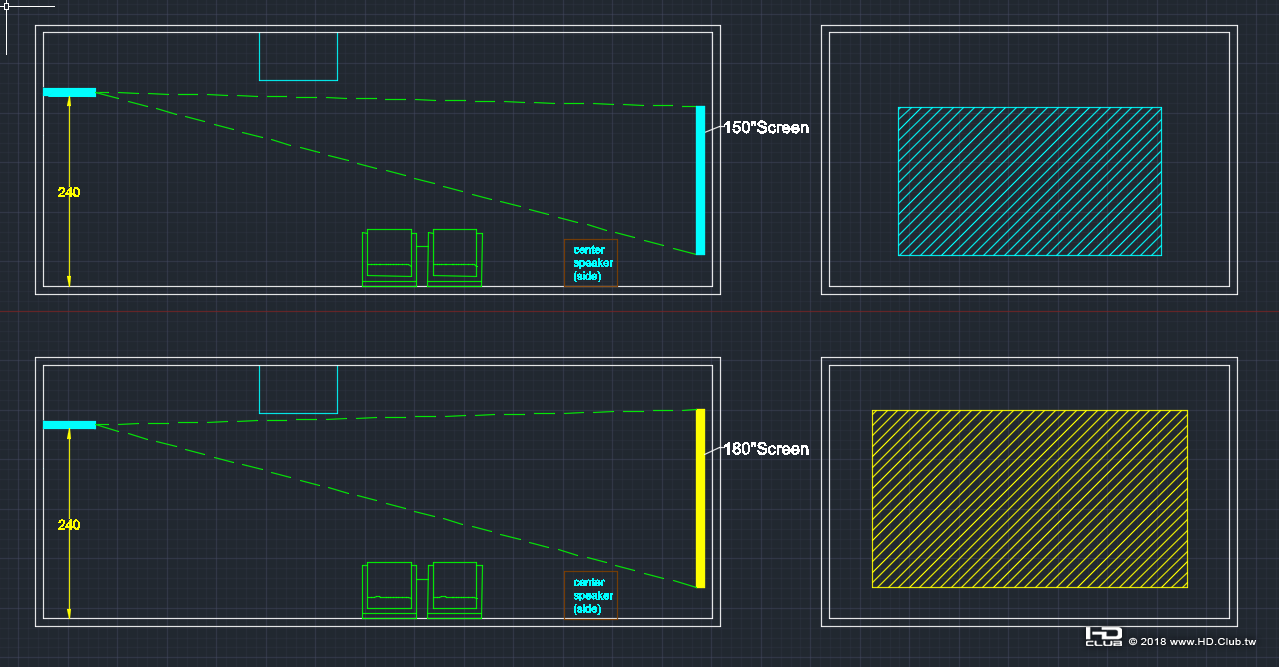

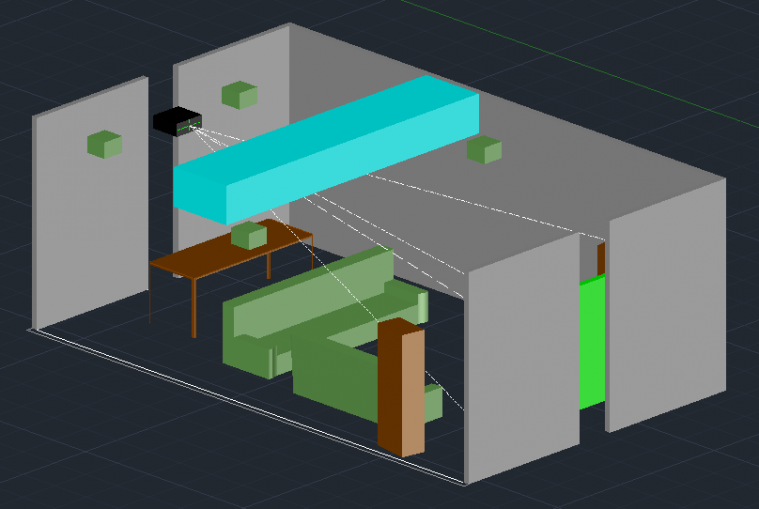

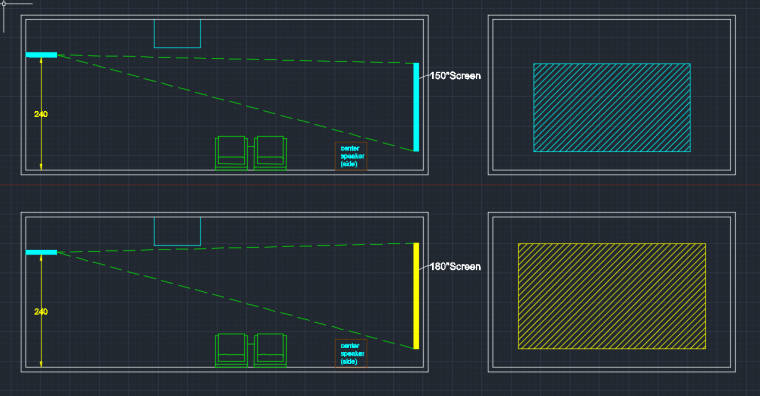

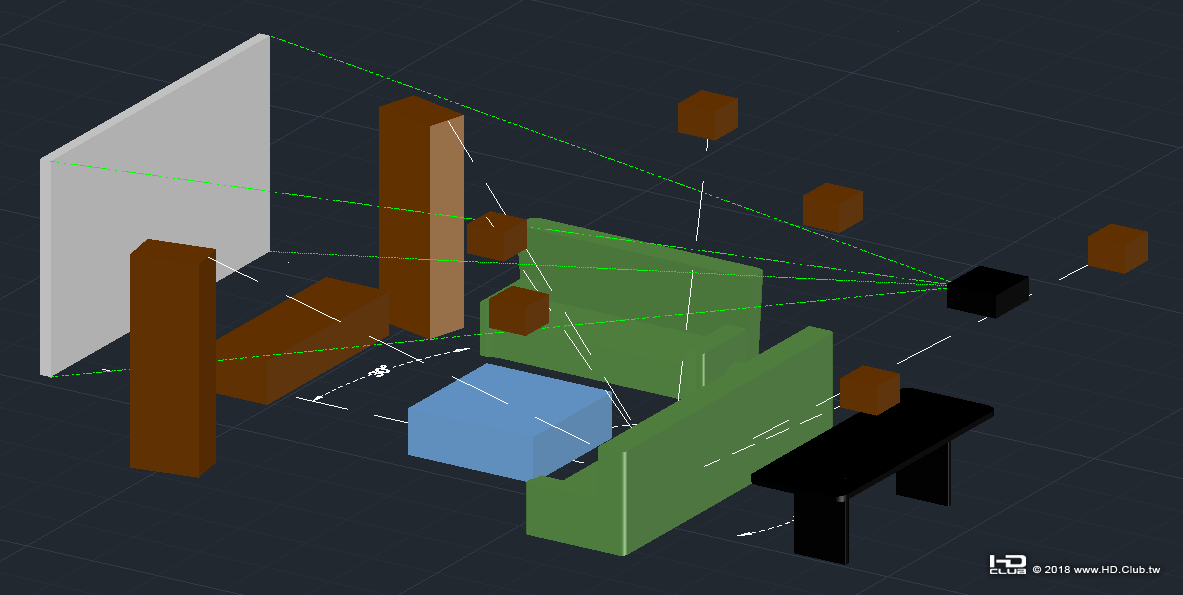

當時規劃150或是180吋的投射距離,所以劃了以下這張圖。(最後選擇了150吋固定式布幕)

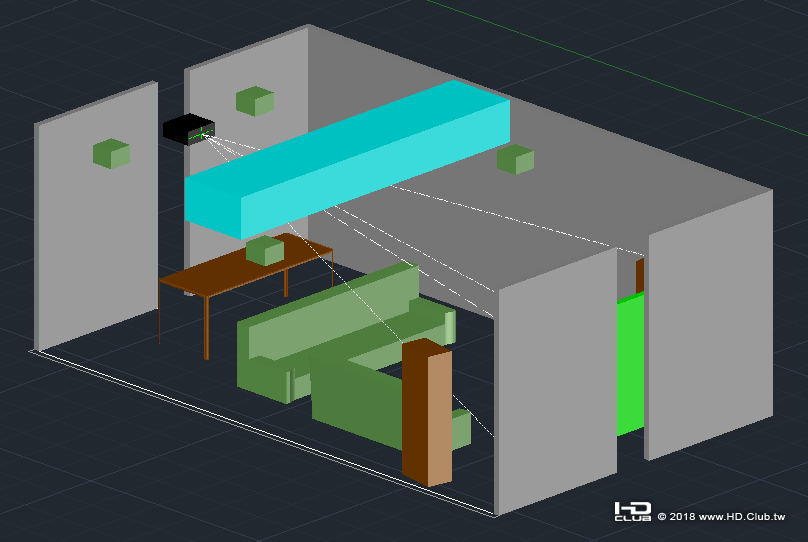

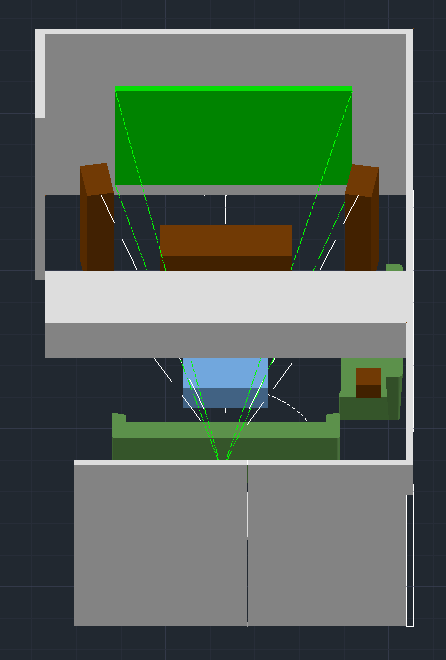

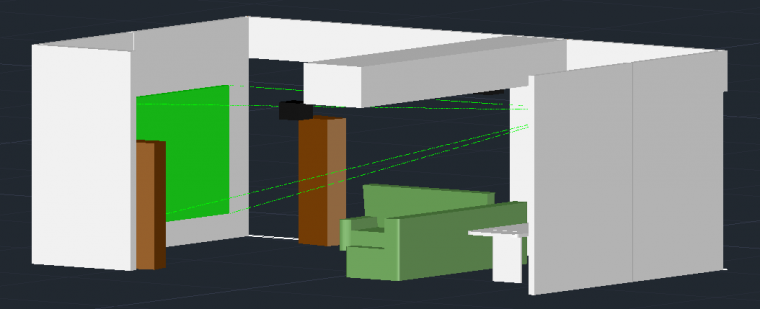

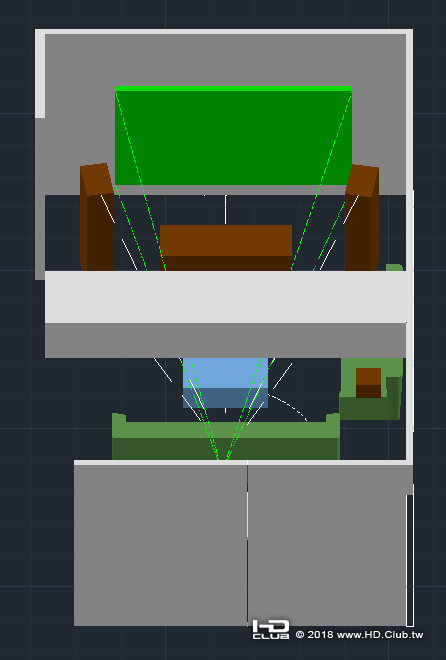

當時一時的興起也畫了各種不同角度的來確認方案是可行的。

150_3D_no walls_1.png

最後考慮到遠距離的投射,如果沒有很讚的投影機,亮度會有所影響,所以最後把投影機的位置改到大樑後方處。

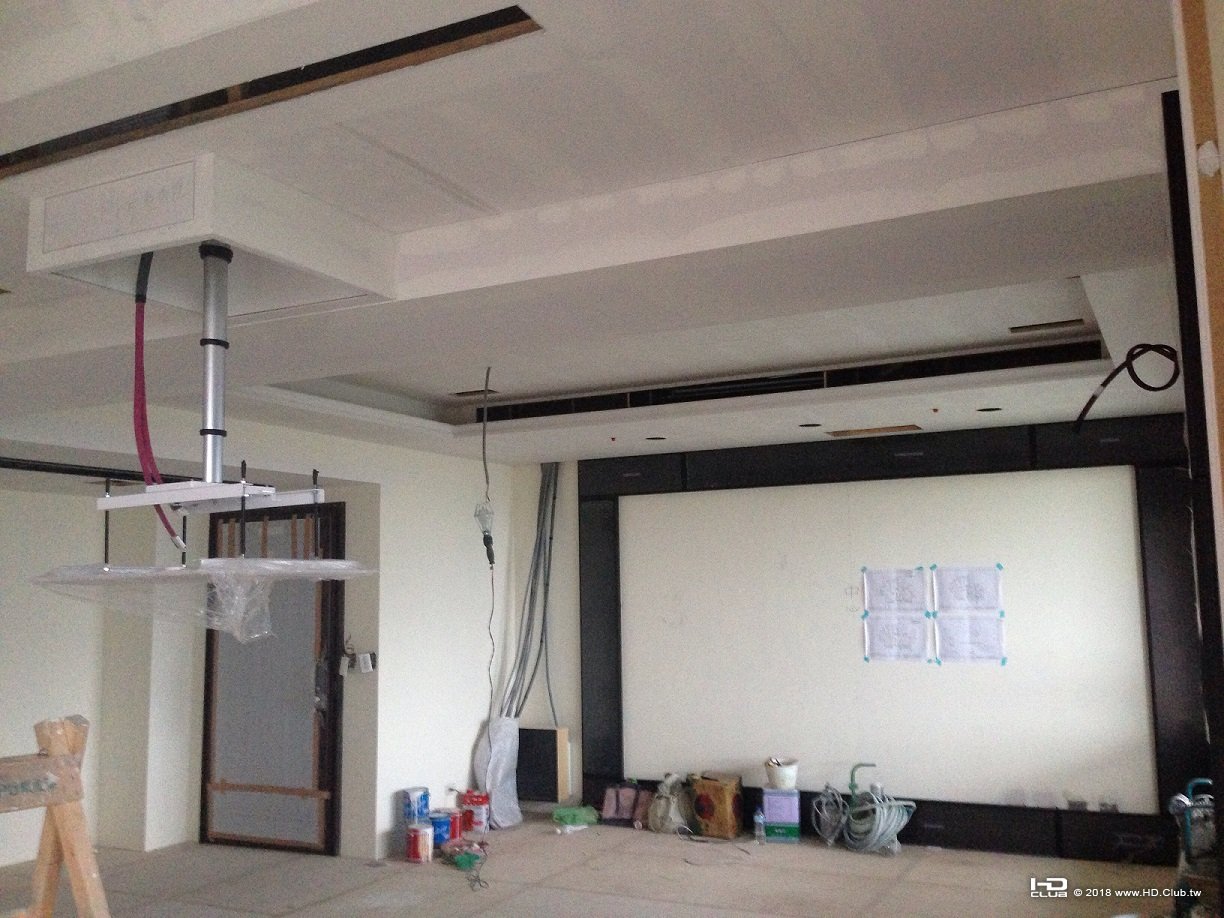

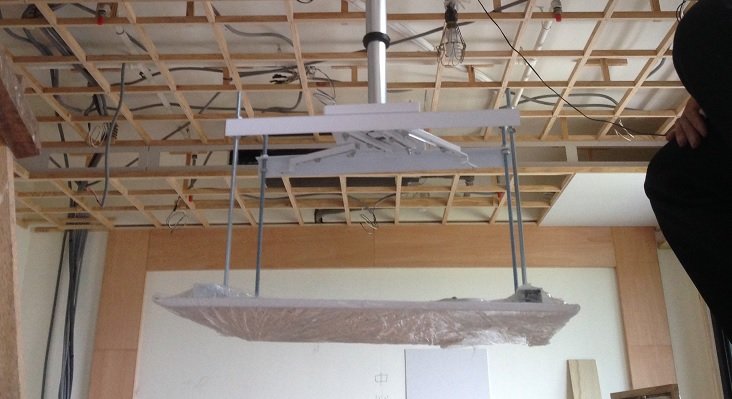

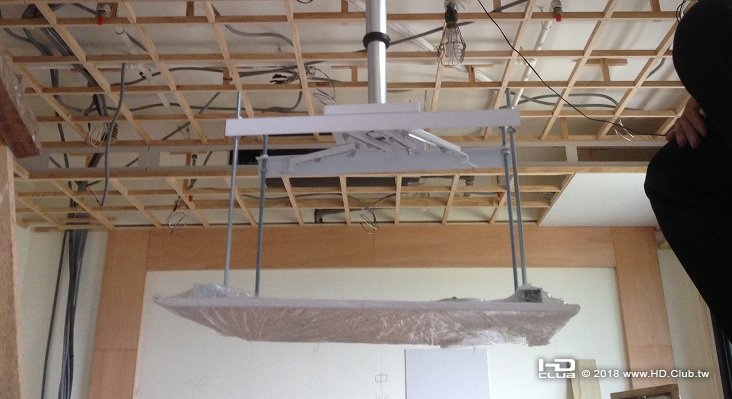

電動伸縮架,是從對岸帶回來的,請裝潢師傅釘上去了。(PS:安裝投影機之後就再也沒有伸上去過了,因為品質不優,無法回到原來的位置,一點點的差異投射到布幕就會有偏移)



在揭曉最後的安裝完成圖之前,得先從頭開始講起,也就是電源的源頭

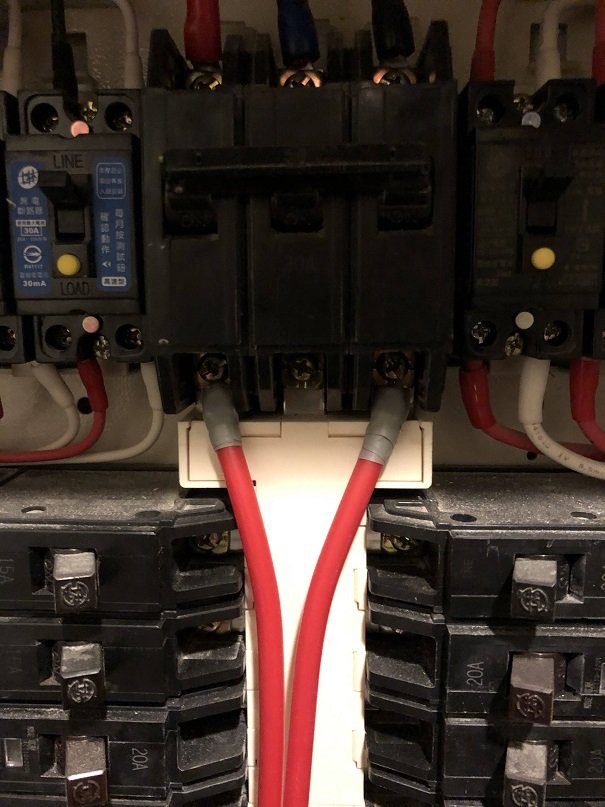

總開關箱從總開關直接拉出兩條110V的電線到NFB

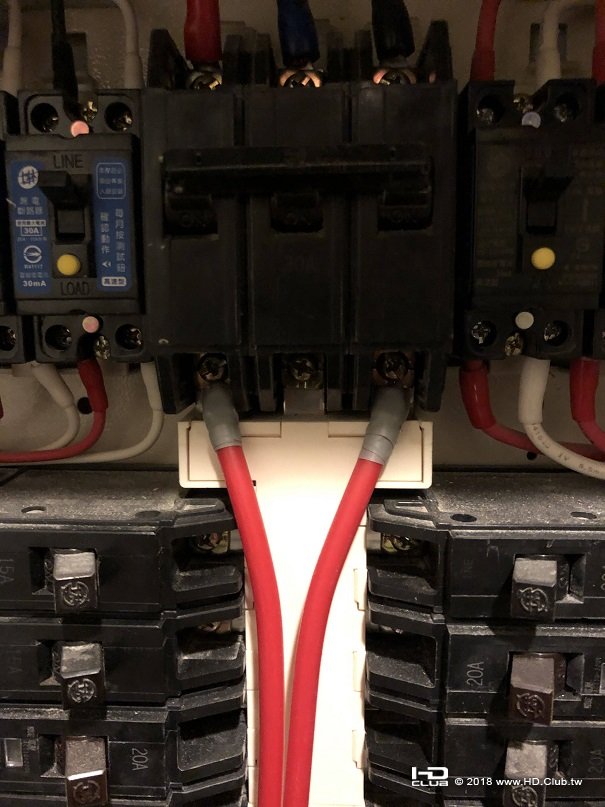

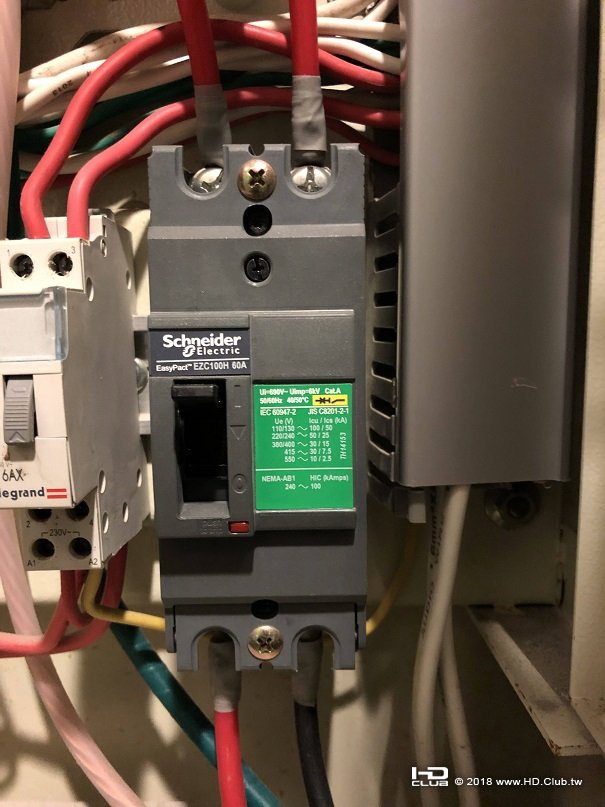

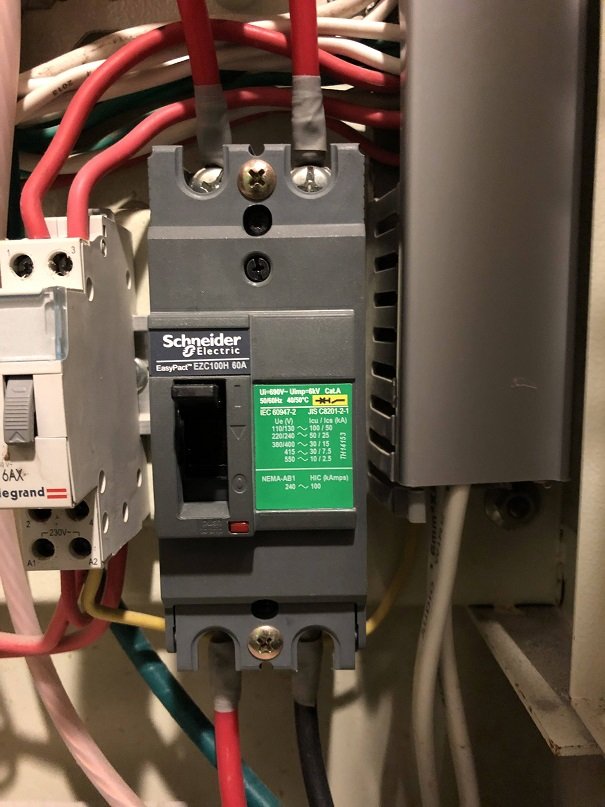

承接上圖連接到下圖的NFB,然後就是專線到客廳的另外一個獨立給家庭劇院專用的電源箱。
另外也拉了條220V專線到客廳的專用電箱,所以要110V或是220V的設備都沒有問題的。

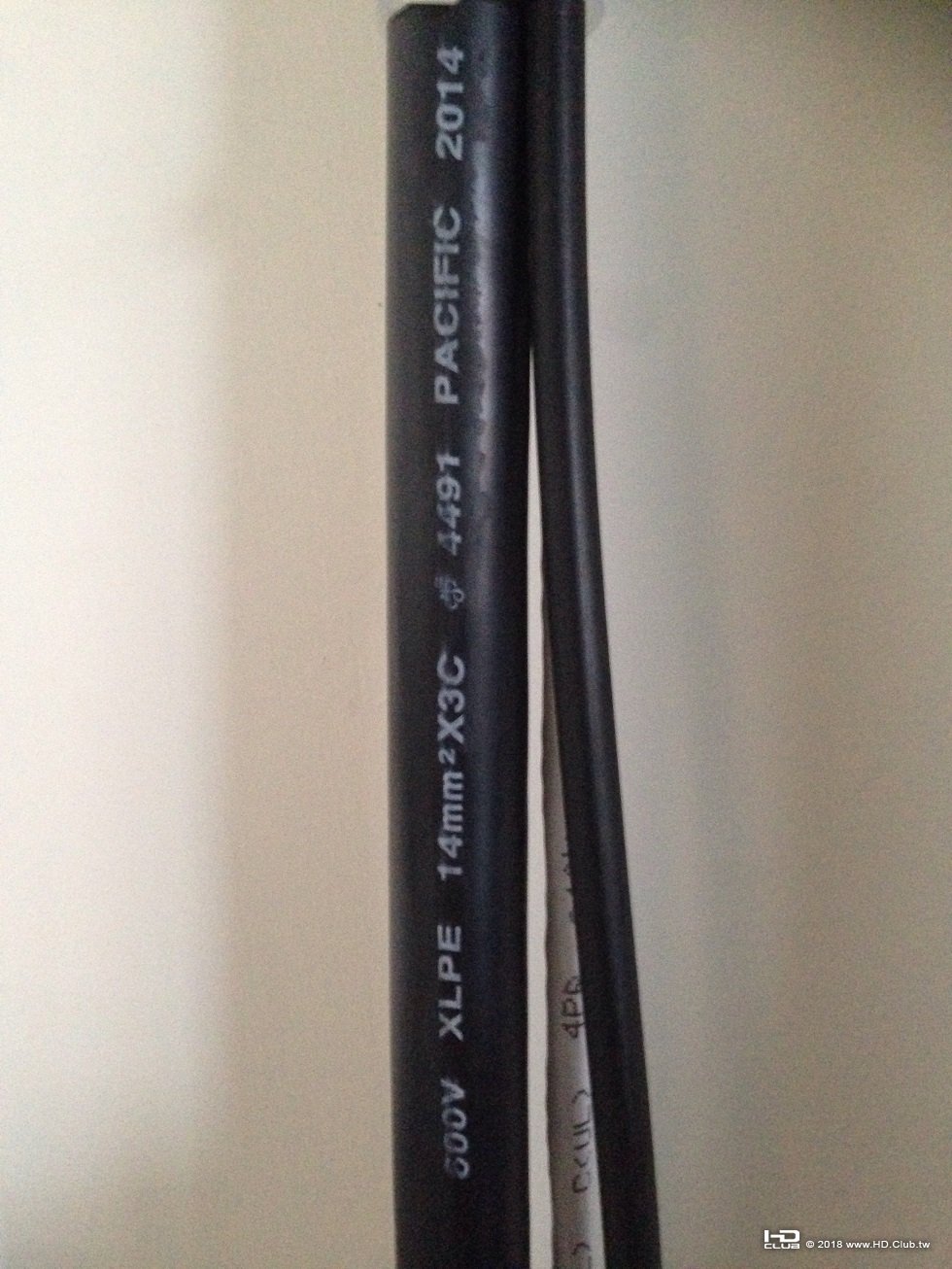

當時的熱衷,拜讀過不少HD CLUB的文章,以及學長們的毒藥攻擊,所以從源頭(總開關)就拉了獨立的電線(600V XLPE 14mm sqX3C, Pacific)
專線,當時水電師傅問我為何一定要選用這牌子這型號...

拉到客廳之後,就來到了專用電源箱。

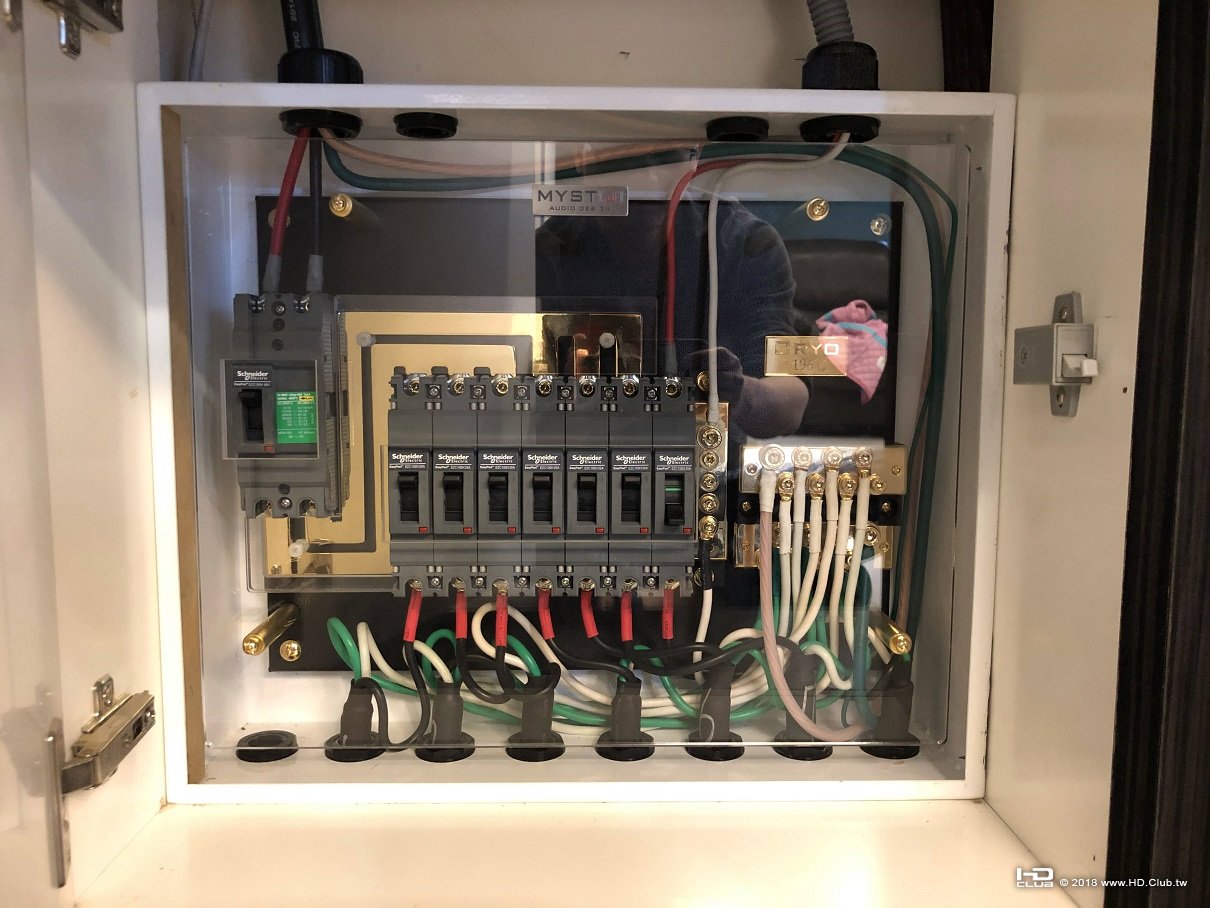

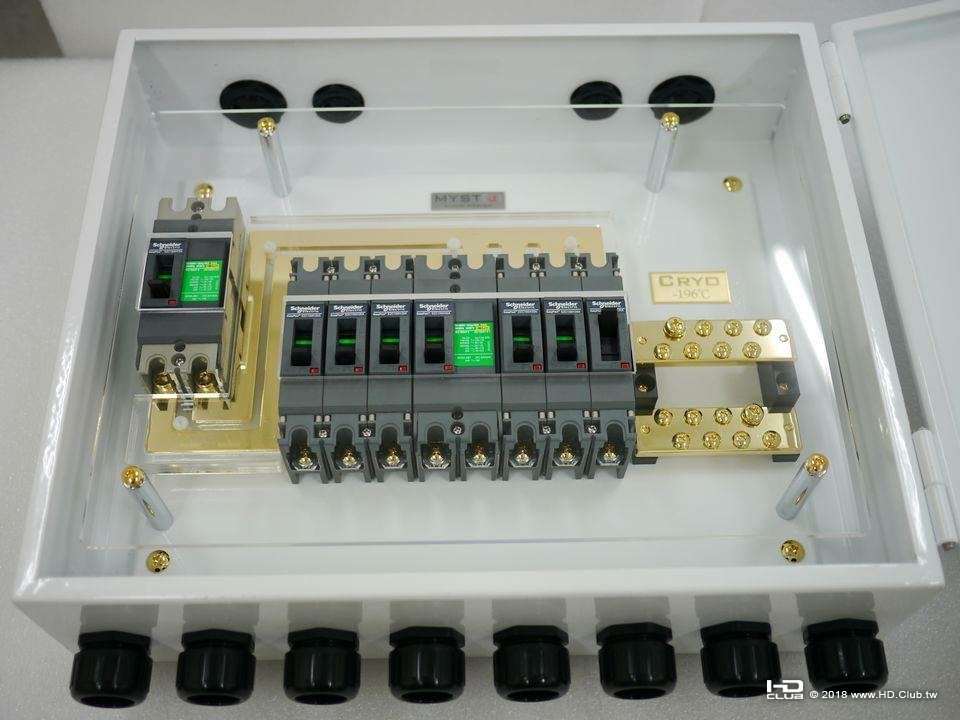

接下來該是專用電源箱出場囉!
知道這牌子的想必也知道這一箱的售價,當時還特別開車去台中載回來。

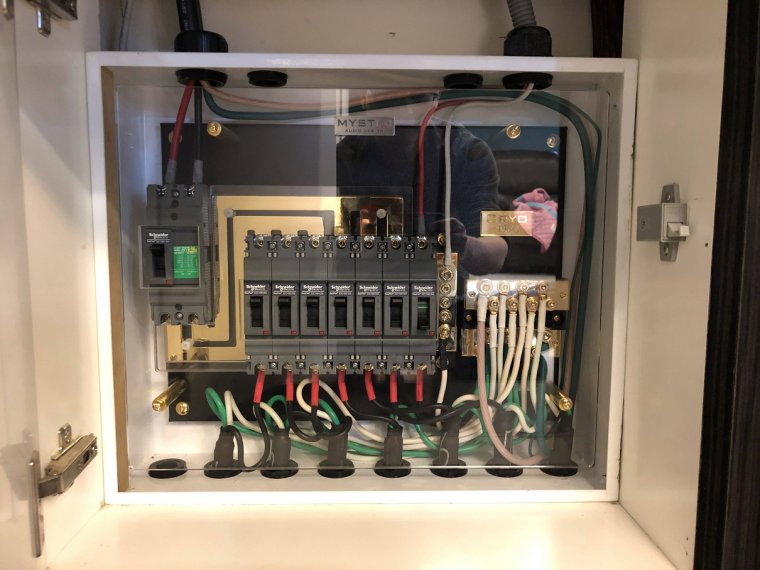

INPUT是兩條110V的電源,所以分支的左方六條皆為110V的輸出,最右邊則是連接來自右上方的220V專線輸入。

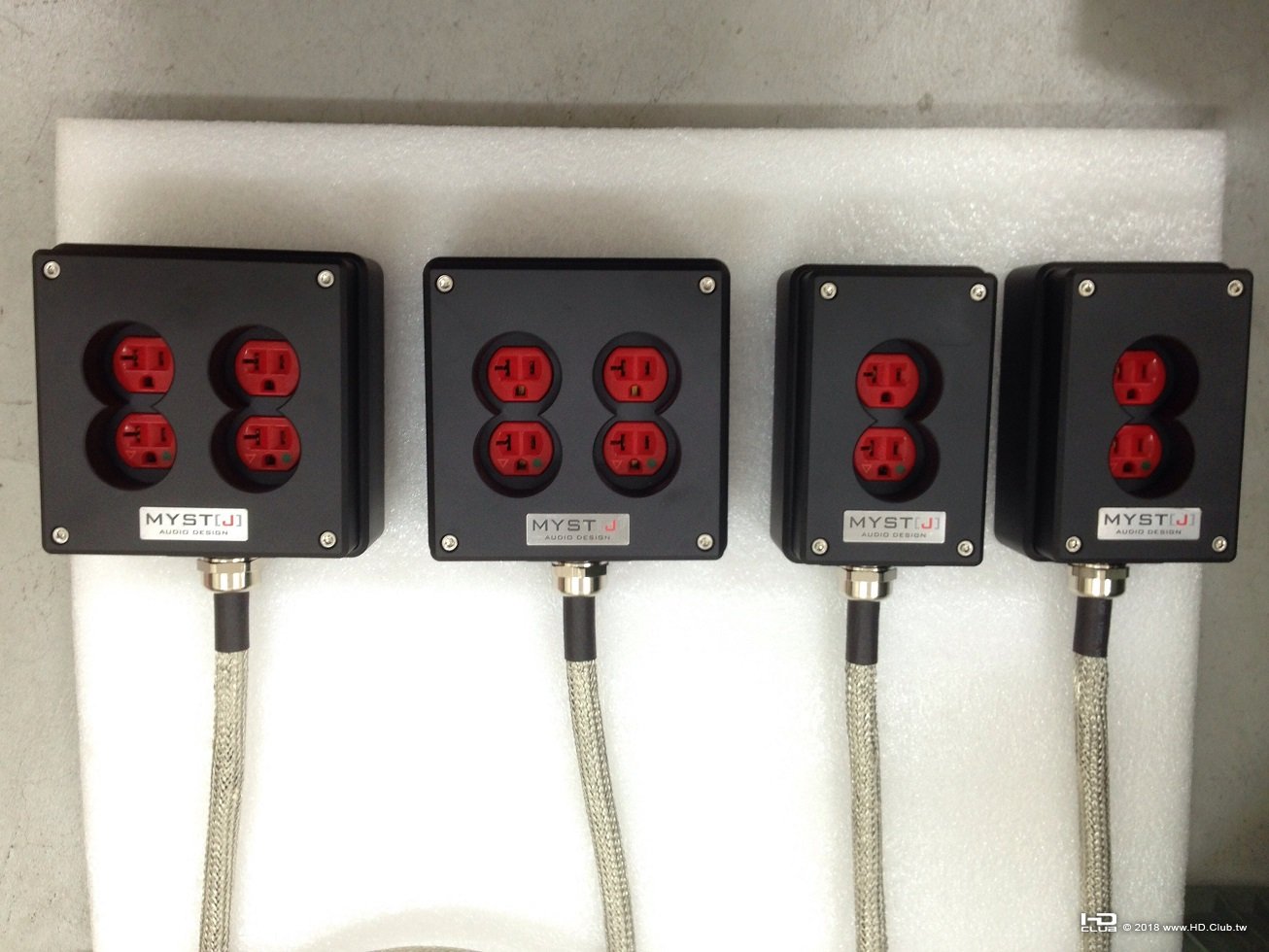

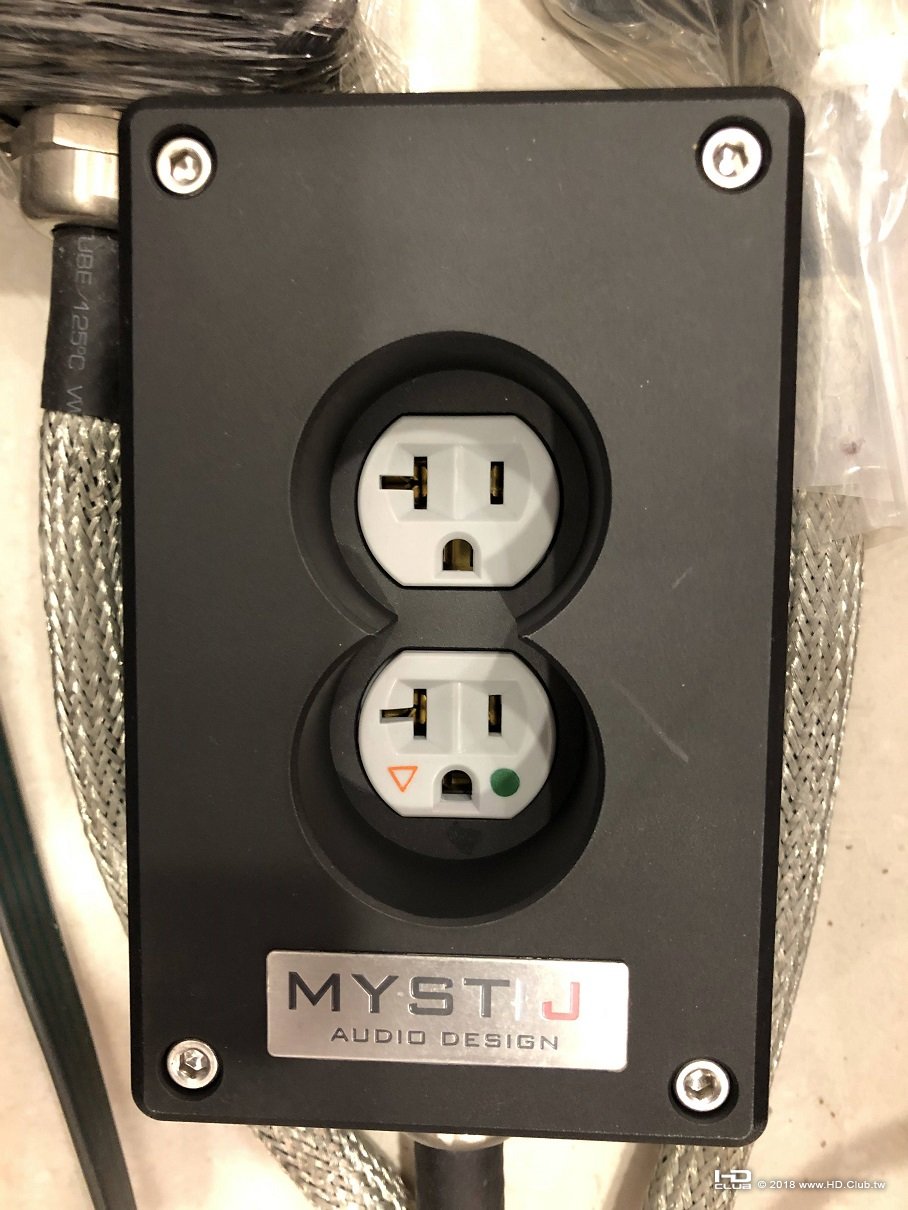

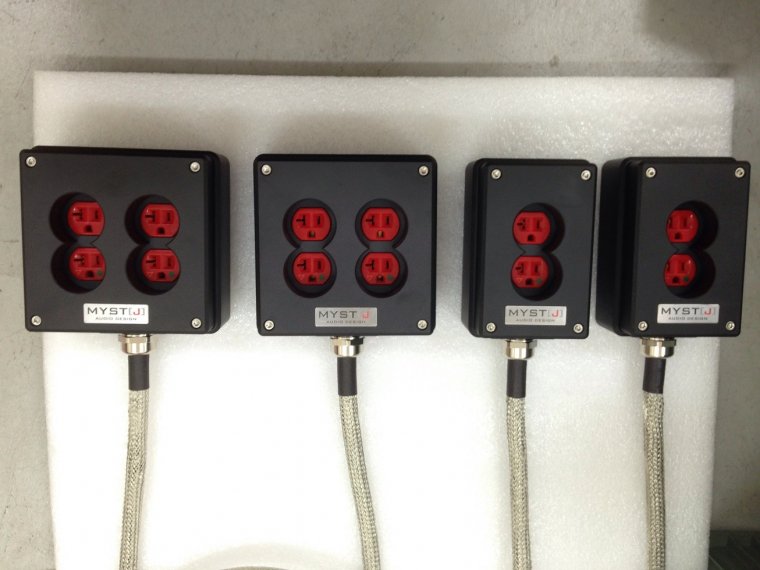

底部的七條線,也是跟這牌子的主人買的不同長度的電源插座。看起來很簡單,也花了不少時間把現整理好,再三確定連接的線有鎖緊跟整理。

(眼明的應該有注意到上下方的NFB有所不同。主要是因為當時有多了一條220V,所以跟這牌的年輕老闆討論之後修改成底下的圖)

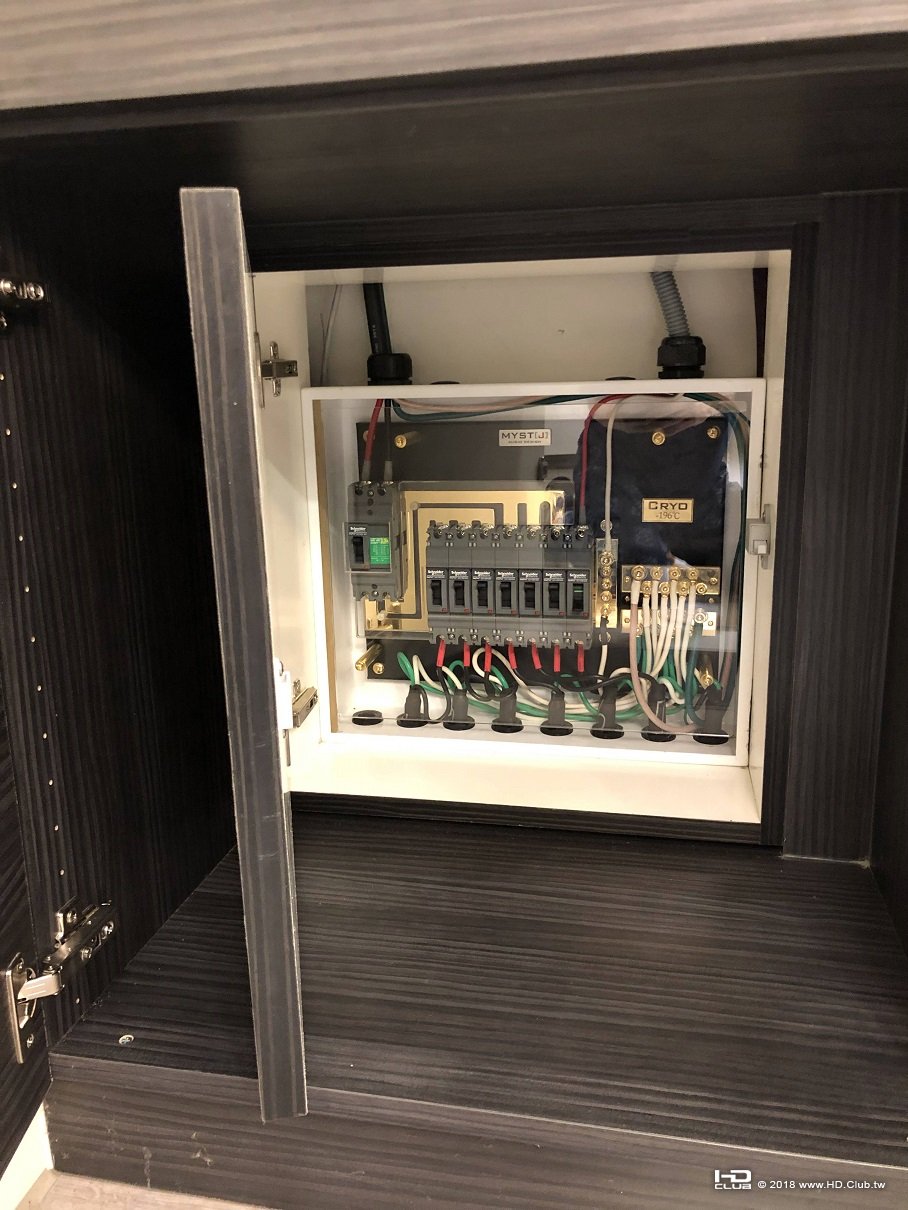

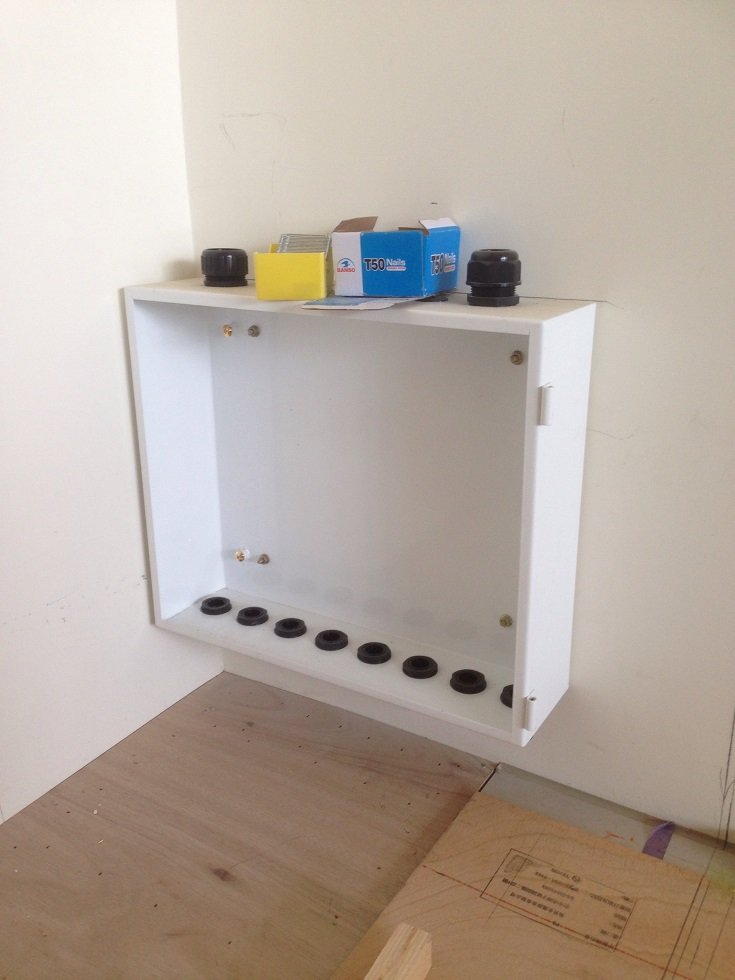

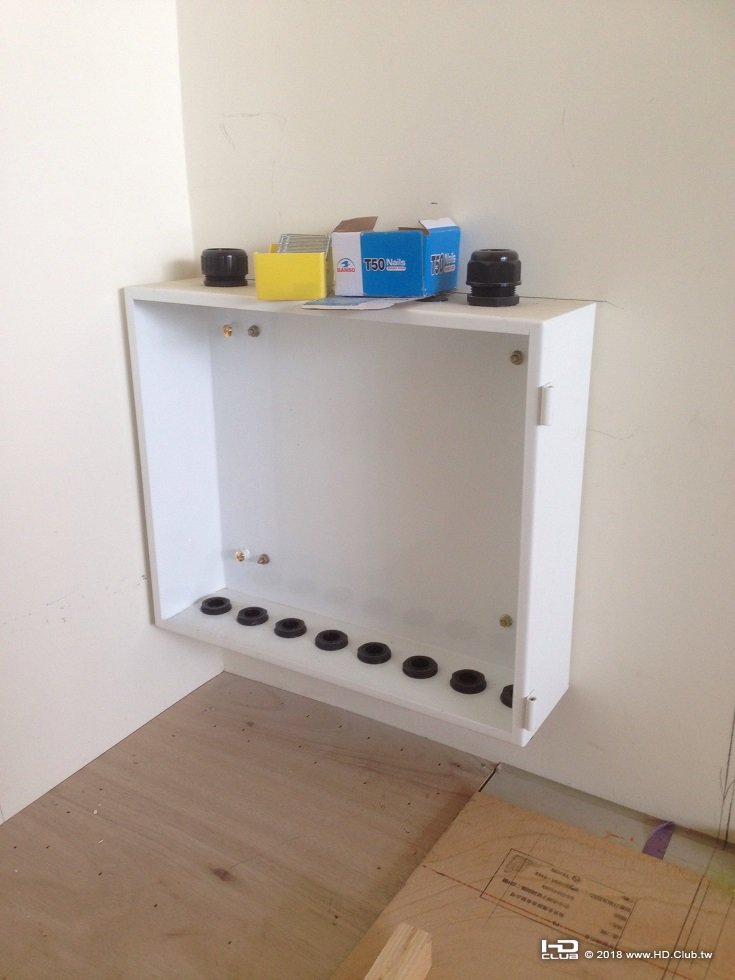

上方的電源箱,安裝完畢後,有片透明的壓克力板保護著,但是考量因為家中成員有小朋友,所以當時的我,特別又設計了兩道的門板。

因為不知道如何上傳影片,所以無法用影片的方式來解釋兩道門板的設計。
大致就是底下的三張圖。

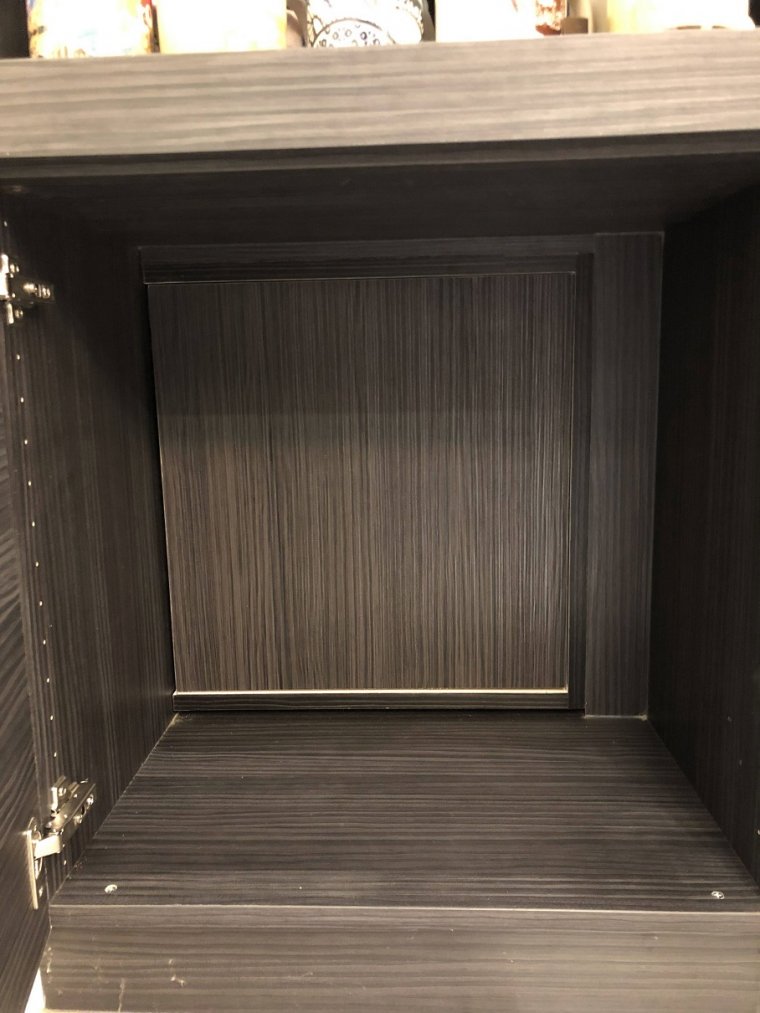

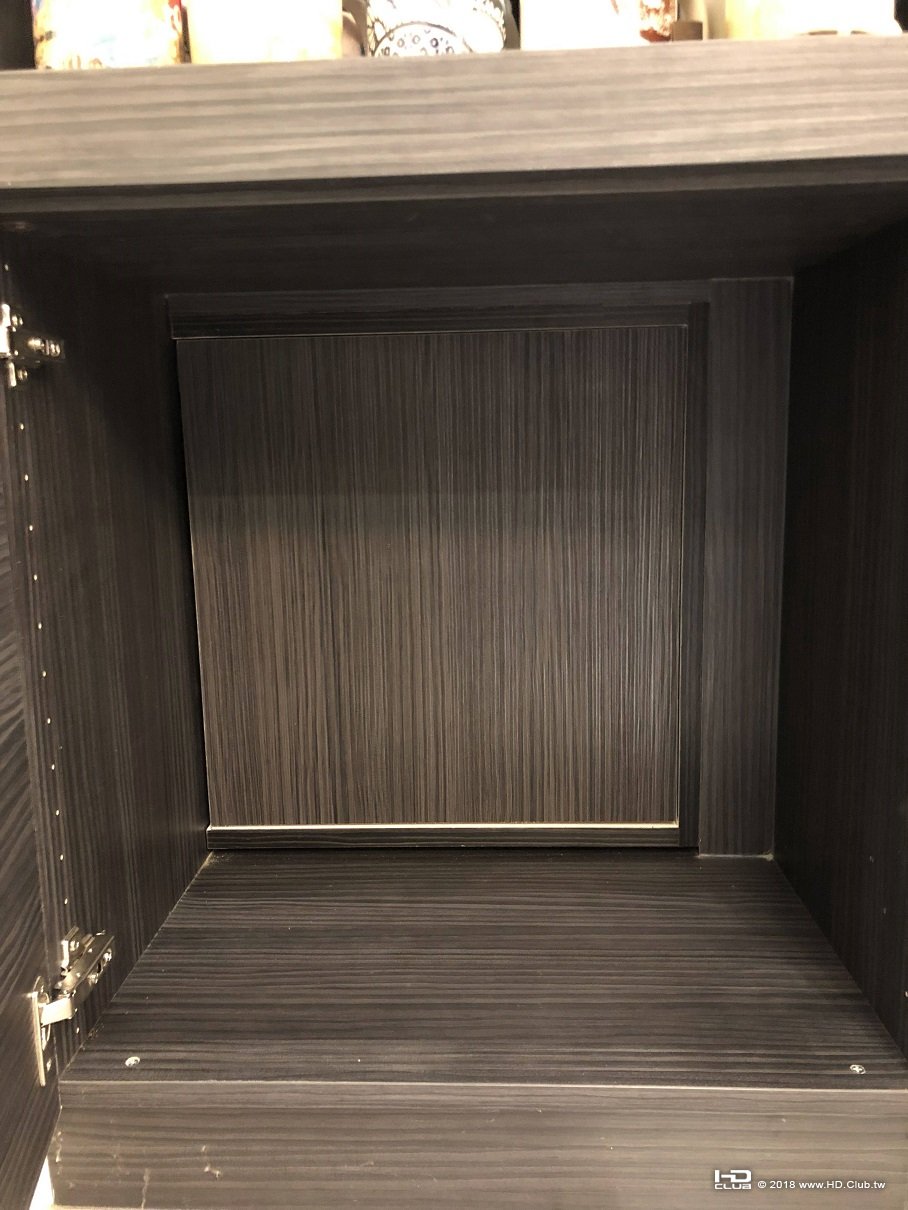

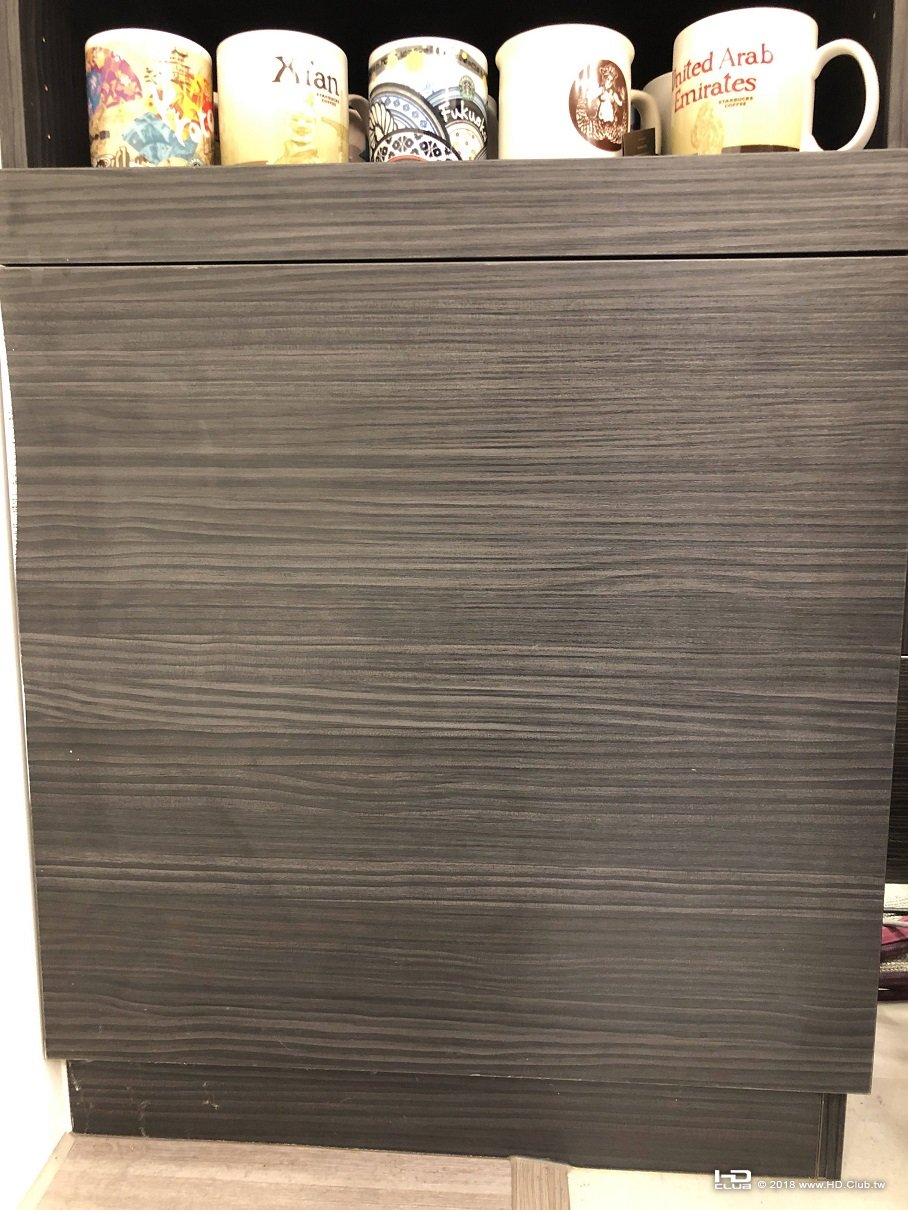

最左邊就是裝潢最外層,打開之後會看到中間圖的樣子,再打開那片面板之後就可以開到家庭劇院專用電源箱。
平常不用的電源插座可以單獨關閉,也不需要走到後陽台總開關處。
IMG_8710.jpg IMG_8711.jpg IMG_8712.jpg

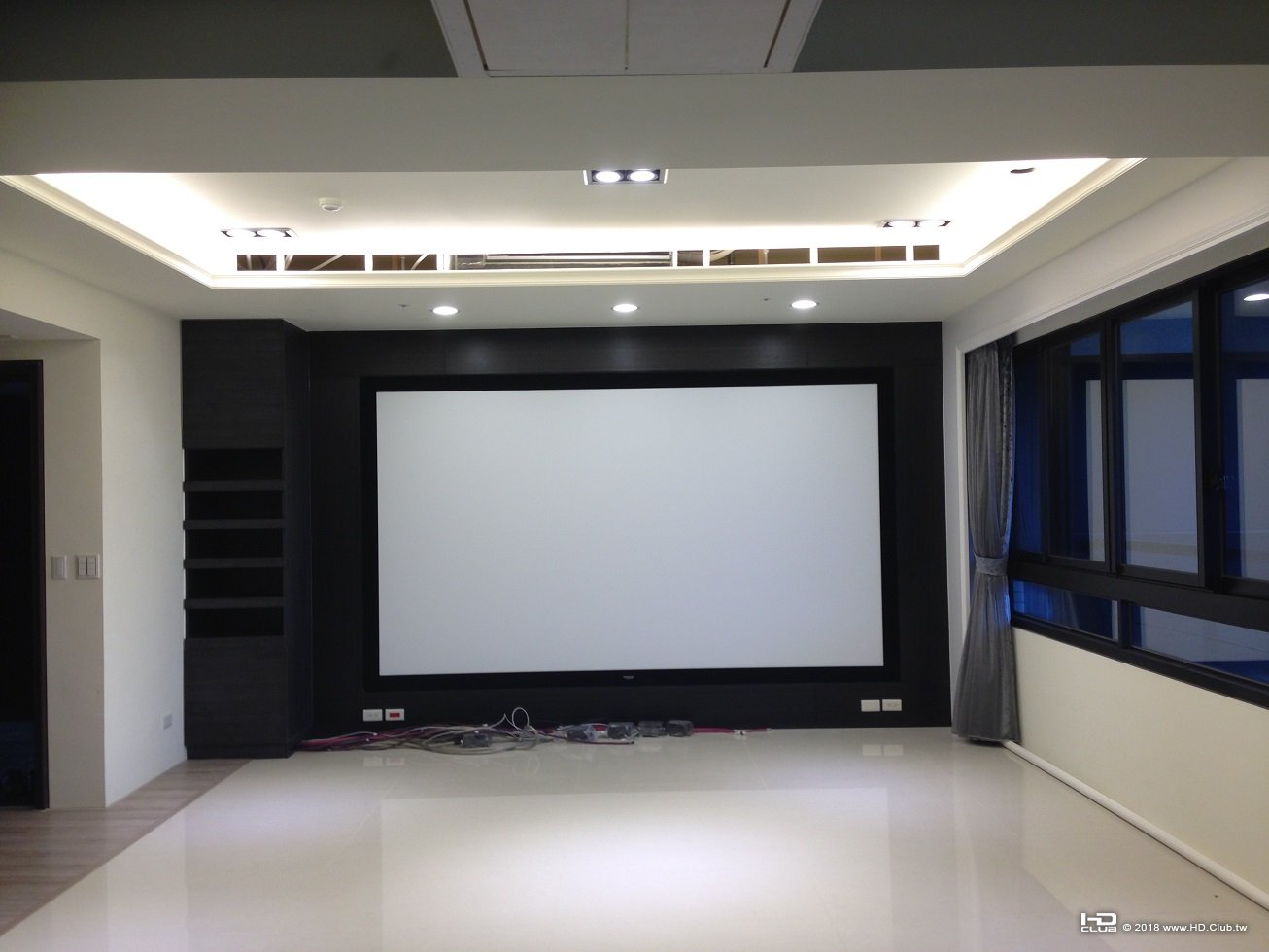

最後也是布幕的完成圖,"Grand View"
布幕是幾個音響好友來幫忙組裝完成,窗簾也加裝兩層增加暗度,整體效果還不錯。
感謝這群不離不棄的好友,除了說聲愛你們沒有別的了。

後續...

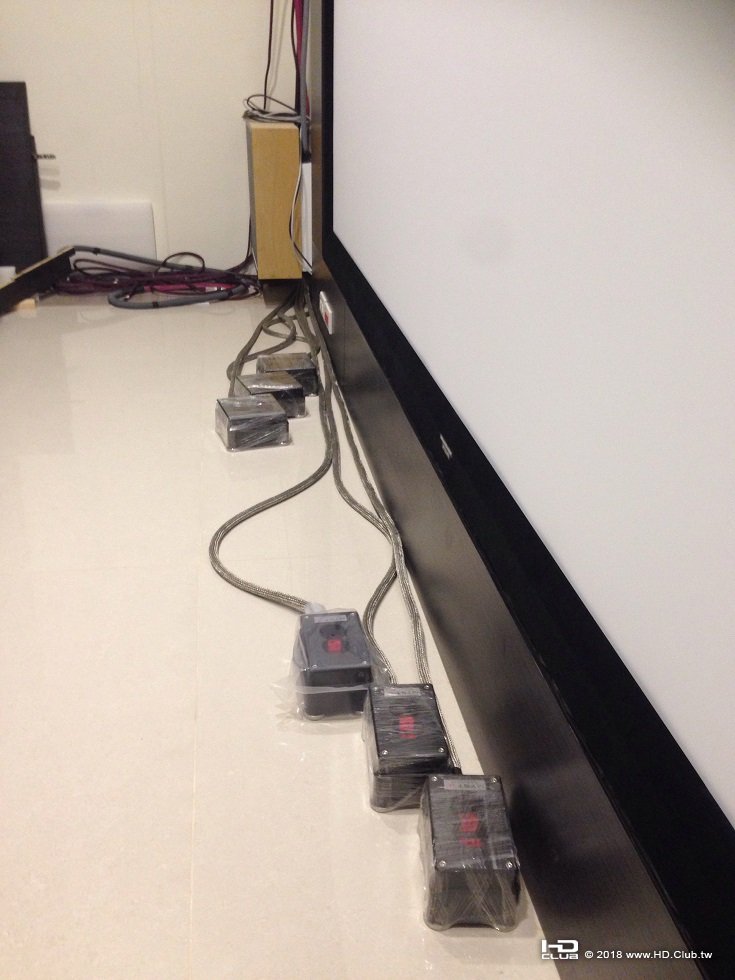

滿滿的插座
220V的插座選用不同的顏色區分,防呆...

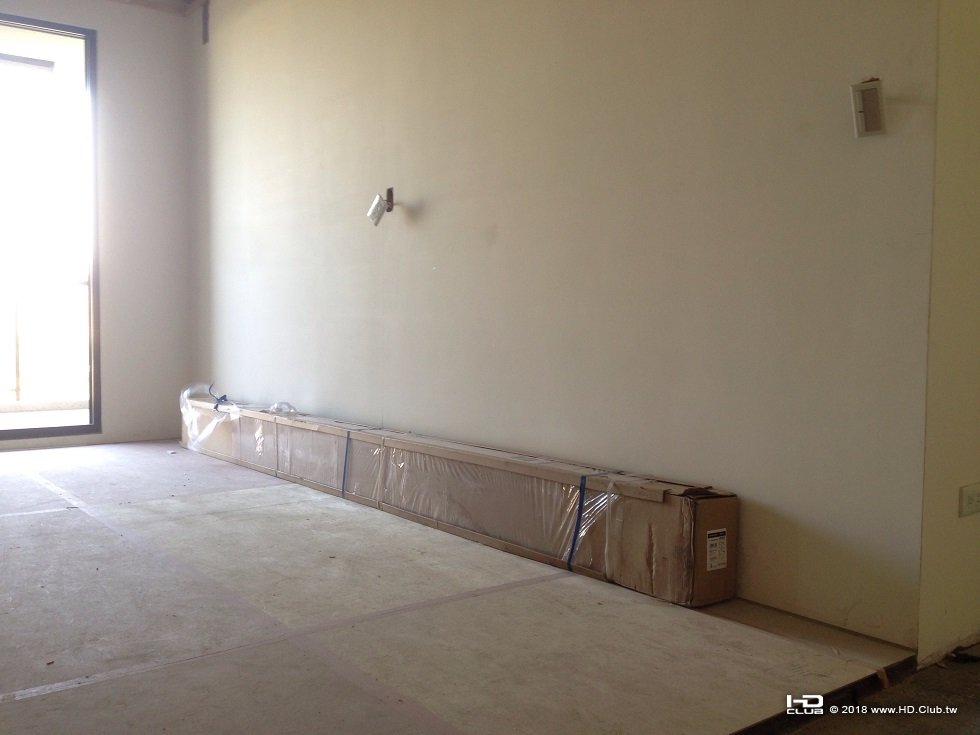

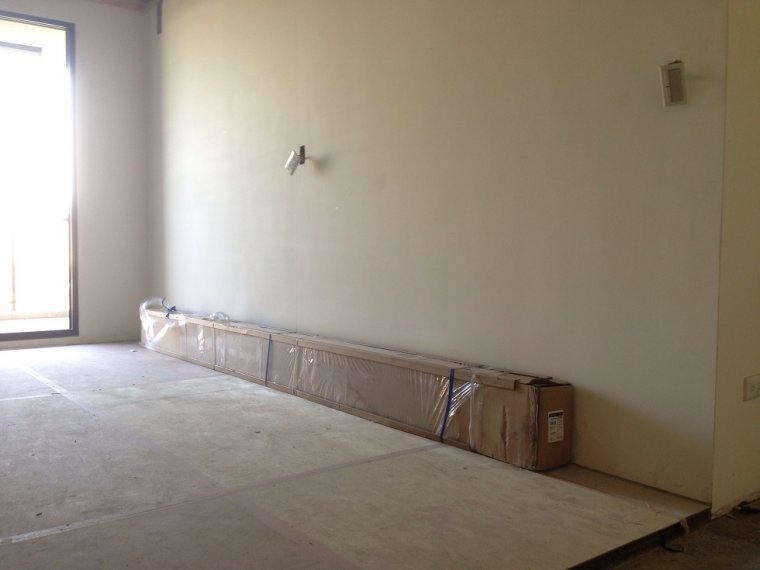

接近4米長的布幕外箱,當時電梯進不去,一樓樓梯轉角處也不夠長,所以動用了家人,幫忙從一樓用繩索拉上二樓,然後再一層一層的搬上樓...感謝我的岳父還有小舅子...

裝潢師傅看到我搞成這樣,怕我把屋頂掀了,所以加強了角木,一般裝潢沒人搞這麼密的。
(請忽略投影機固定架,礙眼)

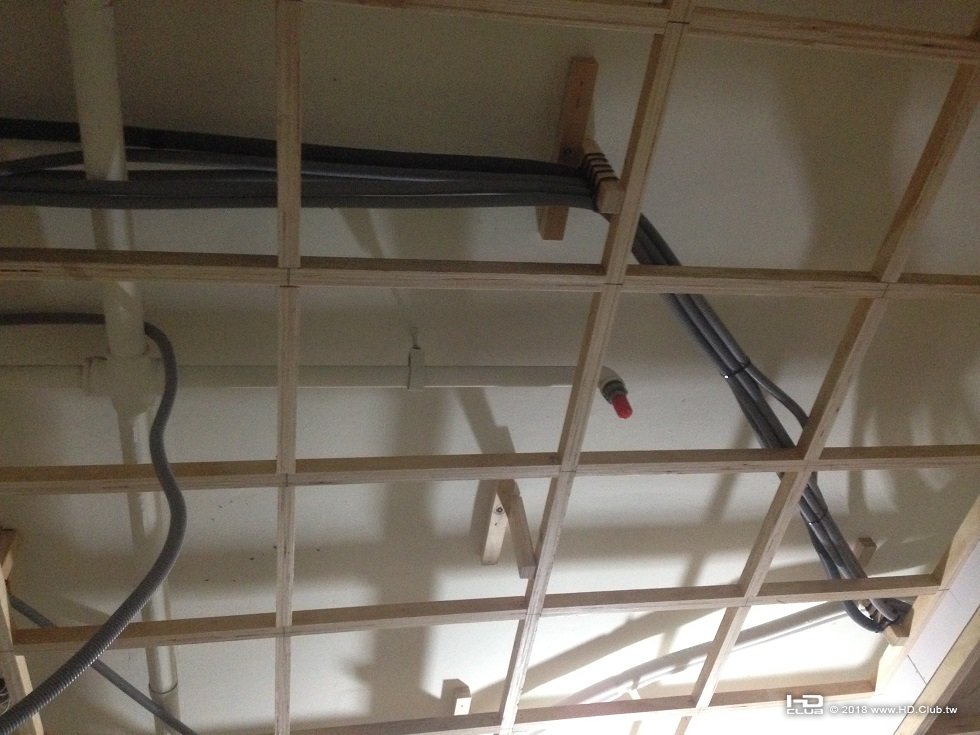

所有的喇叭線(7.1.2)跟投影機的HDMI(兩條十米)都是我每天下班後,一條一條拉的,每一條我還分別用保護套,以防刮傷,雖然矽酸版蓋上之後就看不到,還是要把線整理好,真是龜毛...

最後,當然就是王跟諸侯們的座位。

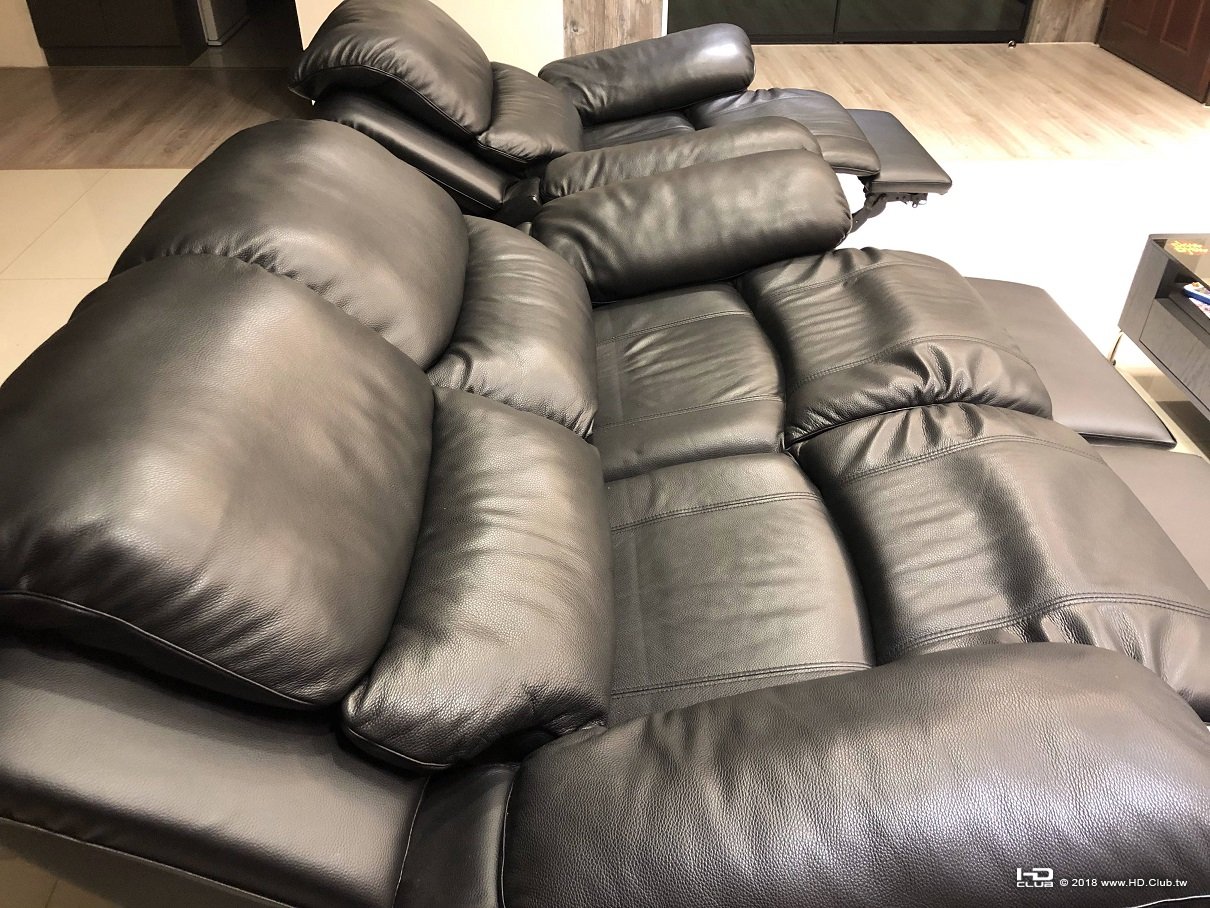

因為是客廳,沙發的選用必須兼顧到兩用,所以就選用了這電動躺椅,看電影的時候自由調整斜度,真的只有爽一個字來形容。
