Ony's HTPC組裝記程

Ony

＠ 話說～～～

1. 故事：家裡有一台四年了的XBOX，平常用來看看日、韓劇，BT來的電影倒也相安無事(但部份綜藝節目等壓縮比高的RMVB就不太行)。另外呢！為了親朋好友，所以也用了一台舊電腦，抓了些歌來當 KTV系統用‥（要唱就要搬來搬去，線接來接企了‥）

2. 緣起：有一天，看了友站→小惡魔裡一篇HTPC的心路文章，讓我發現，原來看片可以那麼輕鬆，KTV可以和XBOX整合，以一台HTPC就可以打遍天下無敵手了，所以‥開始了我到處尋芳，喔不～是尋找高手所留下的壁刻，來踹摩出我要的系統‥

3. 參考：HD-CLUB、Mobile01、MyAV、PCGamma、Coolaler、對岸的HDTOP及無數網站‥

4. 暫得之心法：原先也打算以犧牲80個小朋友內之考量去評估，但愈看愈走火入魔，所以先還是以80個小朋友打算，剩下的當「選購」套件，日後再加～以下是暫訂規格‥

CPU	AMD AM2 4800+ 65n製程 (會小超一下 PS..5000+買不到) =>$3400
MB	GA MA69G-S3H (可超性較S2H高，但此版沒附TV擴充線，故由偶弟的新機S2H支援一條:P‥因為我目前接的是CRT‥  ) =>$2700
RAM	宇瞻 DDR2-667 1G*2 (聽說可超至800) =>$1700
HDD	系統+BT碟：Seagate IDE 200G (拆舊的) 多媒體碟：Seagate 500G SATAⅡ (買新地～WD對它沒信心) =>$4400
PSU	Enhance E80 400W (版大上上推薦的好貨，有主動PFC，省電) =>$2520
TV Card	ATI Theater 550 PRO PCI Express (便宜的好物) =>$1300 ( 錄影功能是基本的，但看第四台還可以「暫停」，太銷魂了‥）
Case	振華–小海鯊SF102(42*37*14) (便宜夠用,餘下的$$來補遙控器) (雖然SF101比較好看,但沒有銀色的，只好買102了‥ /_\ ) =>$1200
DVD	拆現有的 (華碩DVD燒錄器) =>$0
USB&Card Reader	16合1讀卡機+1孔USB =>$299 ( 本來要用舊的,但1來線不夠長,2來原來黑的不適合銀色殼,所以..)
無線網路卡	PCI PCI型內接無線網卡(用來和其它台溝通或當Media Server) =>$899
紅外線接收器	用之前為KTV系統買的RS232接收器試試 =>$0
遙控器	SONY 八合一整合型遙控器 RM-VL600 (用來整合所有的～) =>$890
‧加購：
1.SYS FAN 2.COM Port擴充 3.SPDIF擴充 4.IDE to SATA Cable 5. Vista MCE相容遙控器 6. BTC 9019RFⅢ 無線小鍵盤(內建滑鼠功能)	1. 聯力ADDA 12"*1及 8"*2共$550 (原廠的會吵再來換) 2. 已買 =>$50 (型號：AA01，GA全系列適用) 3. 已買 =>$300 (型號：AB05，S2H及S3H適用，含IN OUT共四個接頭) 4. 原有的技嘉排線死都認不到，只好加買 $600一個的Uptech UNT600 IDE轉SATA排線 (好貴啊～ /_\ ) 5. 已買 =>$499，事實證明這隻Cyberlink的遙控器只是來幫倒忙的，唉～ 6. 已買 => $1,400，超‥好‥用！雖然沒有Vista Ready，但很夠用了～

☆以上目前共「$22,700」元，80位小朋友又多帶了12位小朋友走了‥這是直銷嗎？ /_\

‧ 軟體篇：
預計裝Vista Home Prenium就好，省一些資源，用其內建的MCE來當多媒體中心，現在只是擔心遙控的問題，不知該怎麼用，爬爬文後，好像可以用Girder軟體試試看～

而因為是傳統的 CRT平面電視(三年前買的，內建數位Tuner，框上印著1080i)，當初以XBOX來試，好像還可以支援到720P！版上的大大可以告訴我，傳統CRT的解析度是多少啊？另，以1080P的片子降成720P來看，應該畫質也素不錯的吧！在此先謝謝了～

【0928補充】因為準備用軟解的方式‥所以正在找「解碼器」的配置，以下是簡單說明：

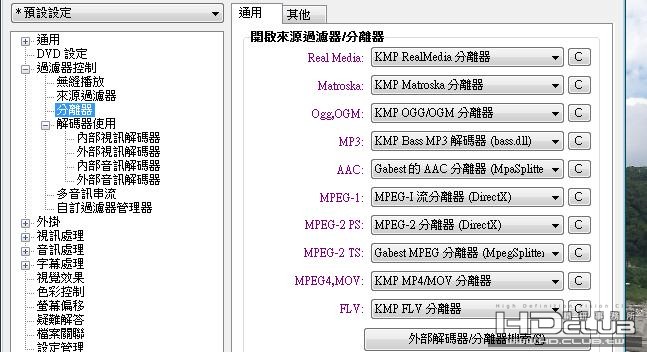

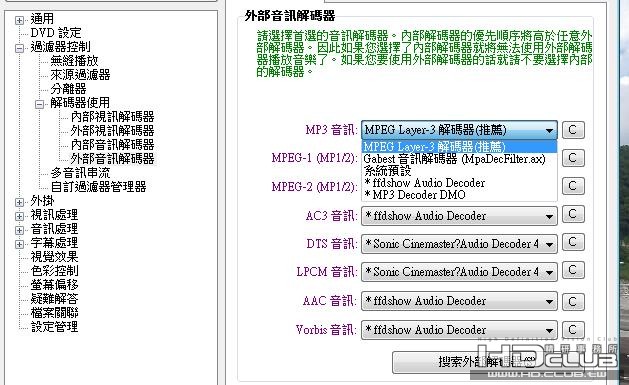

1. 安裝順序：PowerDVD→終極解碼(or K-Lite)→Haali&CoreAVC→KMPlayer
2. PowerDVD、Haali、CoreAVC：都是以預設的全選給它灌下企
3. KMPlayer：就需要小校調一下了(這部份參考站上的前輩們文章就無敵了‥)
4. 小功告成～(雖然機器還沒弄起來，不過大大們可以參考一下‥ ^^ )

【0929進度】
1. 機器內部的東西都買好了‥等機殼、遙控器及電視卡從Y拍過來了～
2. 之前不努力‥沒 Vista的試用版～現在才要找就吃力了～唉～

【1004進度】
1. HTPC的配件算是到齊了 (除了技嘉原廠的SPDIF擴充檔板還沒買到外，都到了‥)
  PS..去技嘉服務站買的 COM Port擴充檔板($50)忘了拍‥
  PS2..小弟的家庭劇院組擴大機兼DVD機，只有數位同軸輸入，所以只好加買檔板($300)

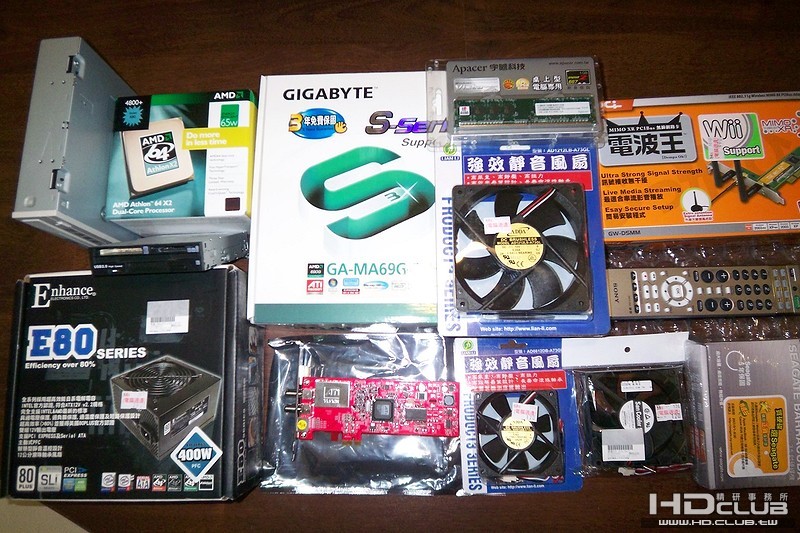

HTPC配件終於到齊了

2. 雖然沒有各大大的HTPC外貌好看，但也不錯了‥只是等了五天才寄來的東西，一來就面版卡鎨全斷，只好再等 2天來退換貨了‥(拍賣第一次弄這麼久的‥)

P拍買的但有問題,再換貨吧！

3. 來貼組裝時的照片吧～

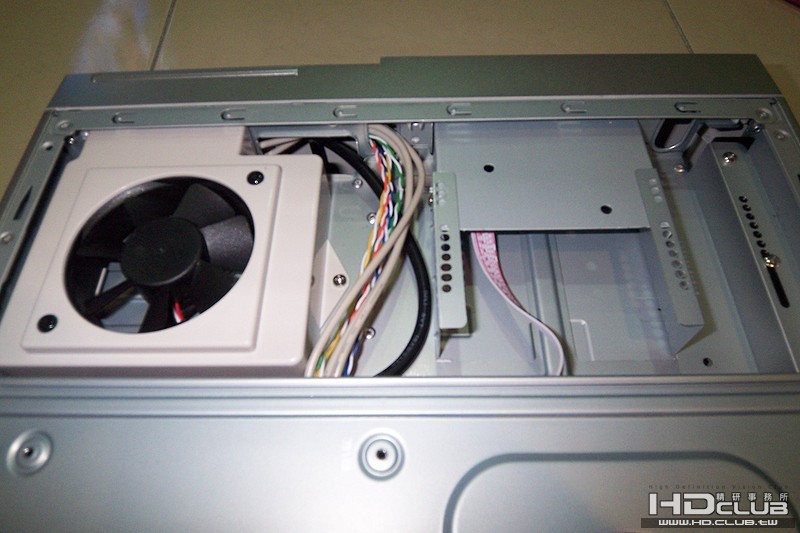

(1) 這款機殼設計很怪，可能是為了讓機身較低(14cm較銀欣及聯力高16cm以上的哥哥們矮)，所以PSU是設計在前面平躺，所以‥機殼下方需特別加一個風扇來抽風給PSU用‥(也就是這個原因，本來14cm剛好可以塞入我的電視櫃的，但下方要吸風，加了音響腳座後，就‥放不進企了，我咧～

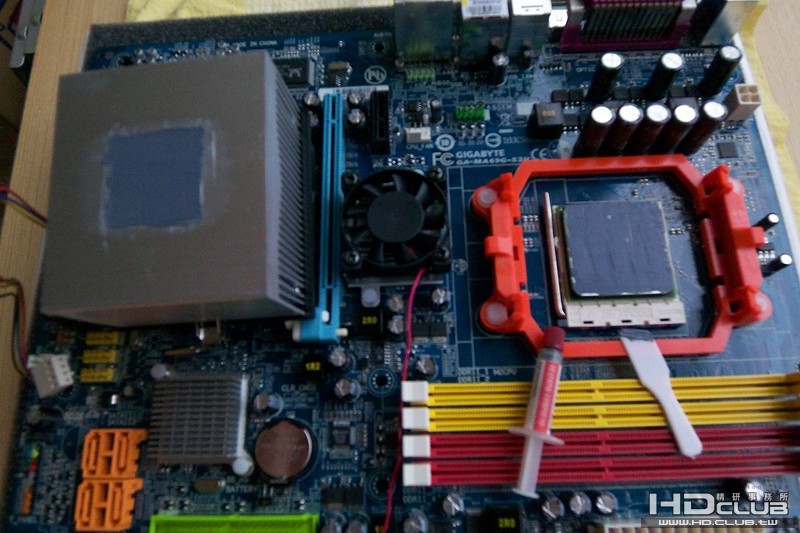

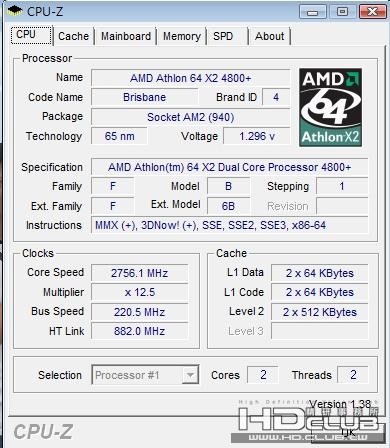

(2)忘記從哪個站上看來的了，先將原廠CPU風扇的散熱膠刮掉，再把它和CPU都均勻地塗上好的散熱膏‥(後來不加壓：4800+成功>5200+，230 FSB*12.5=2.750G,HT：約860吧，沒記～ATi1250顯片晶片也小超到Core為415Hz‥)
(PS..有沒有大大可以分享一下自己的超頻數據啊？)

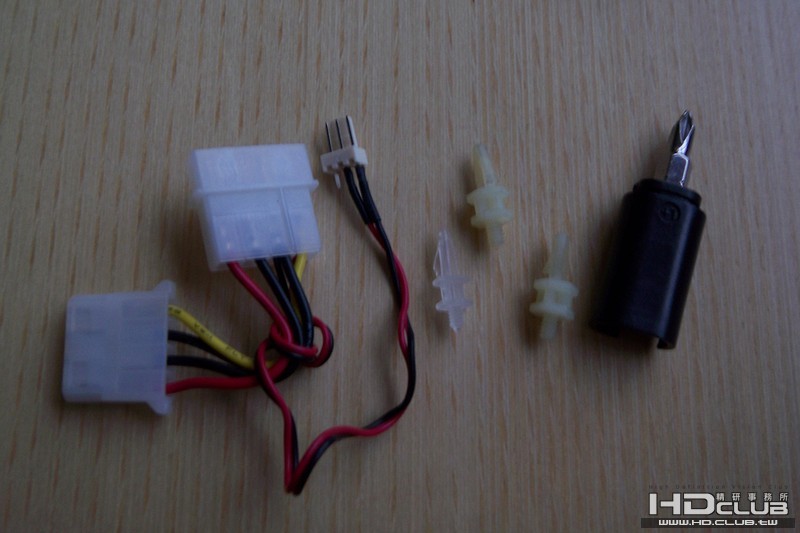

(3)輔助小工具：看上圖我的北橋有加裝顯示卡用的小風扇,所以需要轉接線，另現在的主機版最靠近外面(即：插電源、排線與面板按鈕‥)的地方，常常不能鎖螺絲，故‥以前486時代的塑膠小腳就很好用了‥ 另外，這個殼的下方3.5吋安裝時，有一邊一定要用這麼短的螺絲起子才能鎖，怎麼設計的啊～氣！(看上上圖就知)

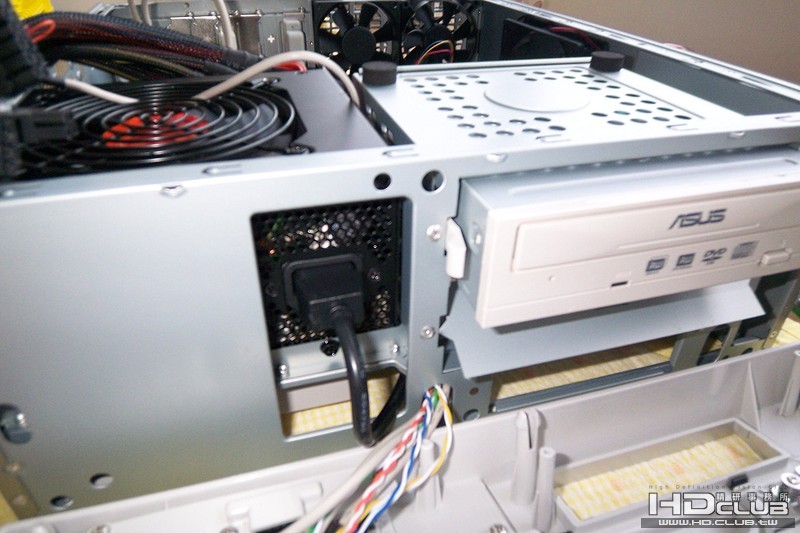

(4)前方面板,光碟是有做拉軌設計,還不錯,而PSU要靠左邊那一條機殼內建延長線拉至後面插電(PS..PSU鎖上前，記得先將開關設成ON，不然‥之後就看不到它了‥)

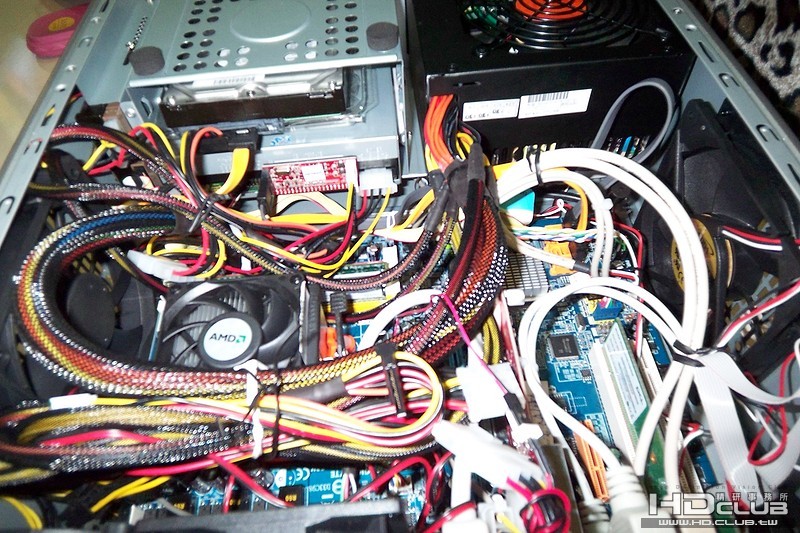

(5)超亂的內在‥
=>因為殼有點小，沒地方讓我藏線，且我又加裝了有的沒的，所以‥就成了這附德性‥(仔細看就知，我裝了轉接卡、擴充檔版、連Server級ATA133 IDE細排線都上了‥)

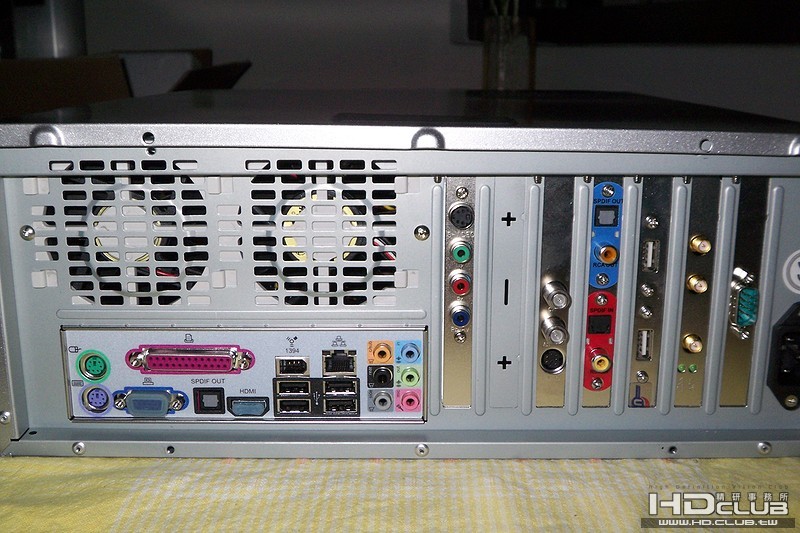

(6)但是‥裝完後，後面的外接功能就‥超充實地～( 擋板由左而右是‥TV、Cable、SPDIF、USB、Wireless、COM )

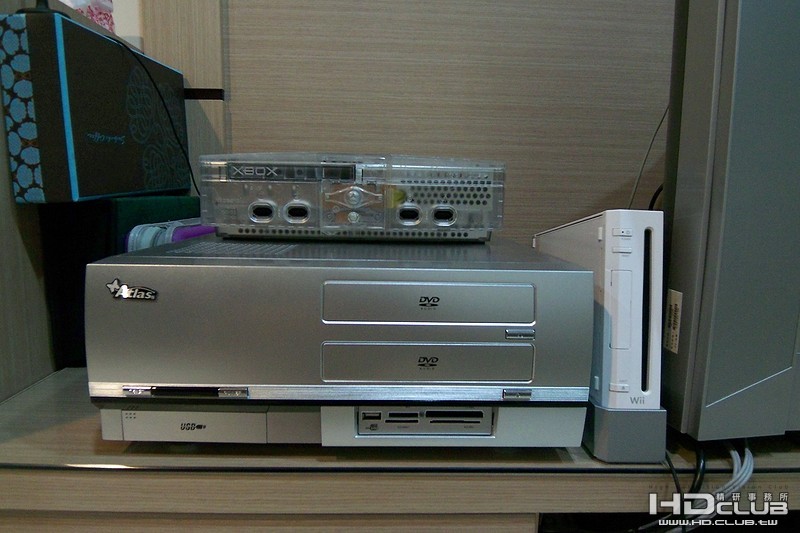

(7)我的電視廳完工照(一堆線，超難整的‥，HTPC上面即是功成身退的冰鑽版XBOX)

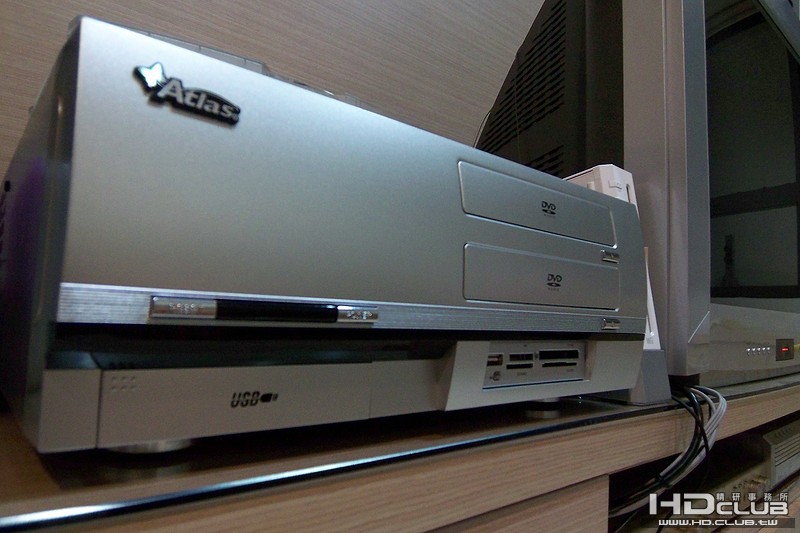

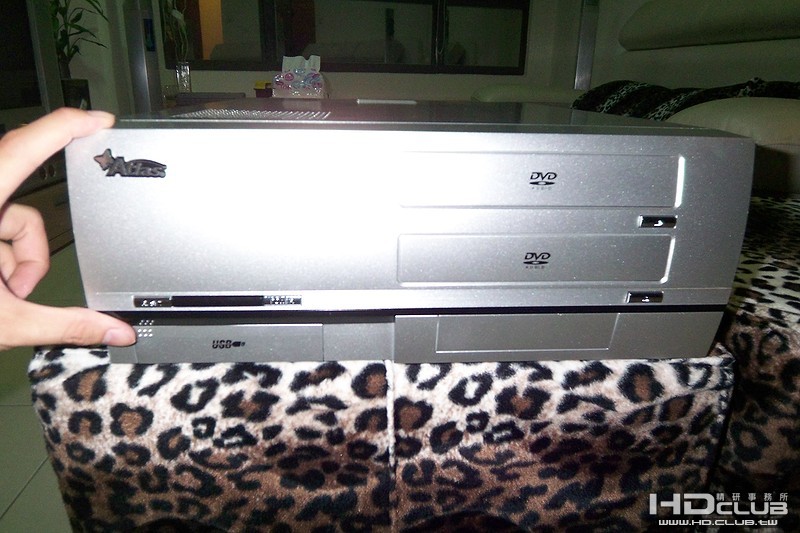

(8)正面近照二張～(雖然它一點也不像擺在客廳的HTPC，也騙不了大家它「就是」電腦的事實，不過‥能達到我的需求就OK啦～)

Exige

我也還在用支援1080i 的平面CRT.
當年買新電視時LCD還是屬於超高價位但畫面又慘不忍睹的產品~~~
百般思索.直接挑台高階一點的CRT電視了!

是SONY的SFP管的機種, HS34N90.
本來屬意36HD900.但缺貨......沒時間等~~~不得已只好買差不多價位公司貨了......
你問說為什麼是"差不多價位"而不是"差不多規格"!? 因為差不多規格的公司貨,HD36N90,貴了水貨四萬多啊~~~~~~~~~~~~~~~~~
(9萬 vs 13萬. 四萬的價差買台高檔DVD Player外加整套BSD安裝都還有找! 誰買的下去啊..........)
機上最高規的端子就是色差端子.
所以上720P或1080i 都是要用色差端子.
(接上電視後顯卡的顯示器選項會多個"HDTV"這項.)

真實解析度多少我不清楚.
但就是色差接上去.要開720P,就顯卡解析度直接調1280x720 ; 1080i 顯卡就直接調1920x1080.
但由於電視畫面太小...只有三十多吋....所以開720P還是1080i 我根本分不出哪個好~~~ XD
不過SFP管機種由於點距細 , 加上720P的循序掃描.
在720P底下畫面Windows的字體都很清晰! 就跟看電腦螢幕差不多~~~
而在1080i 的交錯掃描下, 字體就比較糊較小且會抖動.

用過nVidia的卡(7600GS)跟S3 DeltaChrome都可以單獨直接色差輸出到電視.
(就是可以直接把電視當電腦螢幕)
而之前的ATI 9600就沒有辦法~~~
除了接電視還一定要再接一台電腦螢幕電視才會有畫面........很討厭!!! :-L
(那台電腦螢幕是顯卡用來開機偵測用. 沒接電視就沒畫面)

至於新的ATI HD2X00系列會不會這麼機車我就不知道了~~~
入手了HD2600都還沒去試它的色差輸出.

[ 本帖最後由 Exige 於 2007-9-28 17:19 編輯 ]

Ony

＠ 喔～喔～喔～謝謝版大的回覆，我還以為只有我一人是用傳統 CRT來配HTPC的咧～
   照您的說法看來，就是開 720p就夠讚了，對吧！而且以色差接上電視後，在顯示卡會跑出HDTV可選‥ 嗯，我瞭了～(不然短期再加換一台LCD TV，我家財政部長可能會半夜下毒手啊～)

   這幾天就來去找殼及買配件啦～

Fred

小弟房間的PC也是接CRT ( SONY 36HD900 ) , 用CRT是麻煩了點... 不過看了五年已經習慣SONY的色彩表現 , 去年客廳換LCD還是買
了SONY的BRAVIA LCD 比較對味...

Peter Caesar

我也是用 CRT through VGA,
32" 16:9 Toshiba HD 管,  Made in China.

看所有的 Film sources 用 1280x720i @95.904Hz;
看完美的 BD Video contents 用 1920x1080i @59.94Hz,
剪接過的 HDTV Video contents 就用 1360x768p @59.94Hz
(這要看檔案是否完全, PC 是否能辨識 Upper/Bottom field.)

Ony

這樣看來‥組硬體其實在HTPC的路還是小ㄎㄚ‥
   裝好後，開始播各種高解析度影片(尤其是1080P的)時才是試煉的開始‥

   小弟的KTV要從worren大的換成它家KTV系統也是一大耗時，希望週一不小心還有個颱風假，讓我再多試一會兒囉～

Ony

＠ 本來今天要貼「組裝好的圖圖」，但是記憶卡忘了帶來公司了，殘念，肥企再來貼了～
   但是～有嚴重的問題要請教大家‥
   就是，我的HTPC接上家裡的CRT HDTV後，以ATi的CC Center進去要開始選「此TV的支援解析度」，我選了480i 480p 720i 720p@60Hz 1080i@30Hz，按「下一步」

就‥

沒畫面了，重開機也一樣～後來僅以AVl來接，有看到畫面了，弄一弄以後，接色差回來，這次把1080i給拿掉了，按「下一步」，還是掛～

再來都沒畫面了，各位大大，怎麼辦呢？怎麼選才會有畫面啊？拜託救救我了，謝謝～

【當晚的測試】
終於以UltraVNC 1.0.4rc4版成功遙控了Vista，所以‥可以用電視來“試”解析度了，結果是‥
1. 要60Hz來看的話，最高是：720╳480 /_\
2. 其它1280╳720及1920*1280這種 720p及1080i解析度，都只能用30iHz來跑，CRT TV這時就會一直“抖”

=>所以，只好跑720╳480了‥真害～

不過Vista裏的電視節目表及可以暫停的功能真的是太棒了，要來設定“遙控器”囉！( 說用ATi的電視卡可以讓第四台畫質更好‥小弟看不出來耶，好像一樣說‥哈！ )

[ 本帖最後由 Ony 於 2007-10-9 21:01 編輯 ]

Ony

＠ HTPC是裝好了‥(圖更新在第一則)
   但是呢？現在我的生活超‥混亂，因為第四台不能看了‥哈～

發現比重弄 KTV系統、設定KMP的Code還麻煩的事→設定遙控器～
因為我的遙控器要身負 MCE(裏頭含第四台)及KMP等播放軟體，不過遙控器不是For Vista MCE的，所以所有功能全部得自訂～但‥問題來了‥

1. 那隻“SONY的八合一”，剛好符合“部份”日製遙控器，會有和自製型IR接收器不相容的情形（完全抓不到訊號）
2. Girder用不習慣，換回之前 KTV用的IRctrl，但‥ MCE裏的各功能我實在不知道如何對應按鍵來設定，現在是以舊KTV遙控器東設一塊、西設一塊，設出基本功能後(如：上下左右、音量‥等)，再讓SONY和舊遙控器學習，但還是有部分會‥錯亂，即按一下會變三下，或設定是上，按了變下‥ /_\ 瘋了‥

大大們有沒有良好的解決方案呢？如果沒有，我可能又得派小朋友去把Vista MCE專用遙控器再敗一隻回來了～ 好累啊～

cheese

請教Ony大大

剛好小弟物色的htpc很多配備都跟你一樣
但去訪價時,多人都跟我說1080P不太上的去
請問您該配備下目前思路上所抓下的訊源都能跑的動嗎?

GA MA69G-S3H 這板子的HDMI使用上有無問題?
音效晶片的表現方面都還符合預期嗎?
(因為剛好選的板子.CPU.連case都差不多)所以問題多了點....
望請指教~~

亞瑪遜戰士

真是豐富的內容.
有機會OMY兄考慮升級大尺寸的FullHD LCD 吧 !

Ony

1. 1080p的RMVB還是AVI的，我因為還沒有片源，所以還沒試‥(家裡的寬頻只有小水滴的2M/256K而已‥ ^^) ，不過有試
   (1)微軟的1080p的wmv格式測試片，一切正常！
   (2)網上抓下來的720p AVI檔(未壓)，一切正常！
   (3)網上抓下來的720p rmvb檔(有壓)，流暢，但畫質出現格子粒狀，怎麼換視訊解碼器都一樣，這方面要請大家有經驗的幫忙看一下了‥謝謝～

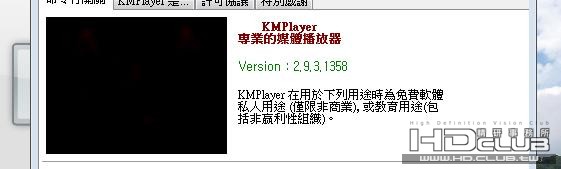

免安裝版..





2. HDMI及音效的部份‥

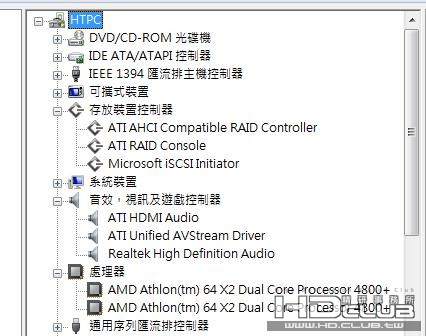

  (1)小弟還是傳統的CRT TV，所以沒辦法試HDMI，及HDMI音效，可能請你去問問其它的大大(如：Mobile01的chiahao1026大)，不過「裝置管理員」有HDMI Audio，不知道算不算～<:-P


3. 依站上Exige站大的測試，AMD軟解至少需5000+以上，不過他是有超頻的，所以我覺得至少還是5200+以上的好；而Moblie01的chiahao1026大也是寫5200+以上，雖然我是4800+，但也超頻至 2750Hz，約介於5200+～5400+中間‥我想效能應該OK吧！(不行就再超，反正溫度也還很低，我Case裡還有 2顆風扇沒插電哩！)



4. 亞瑪遜大，我也想換啊！但‥目前實在是拮拘啊～且家中的財務大臣也看得緊，要是我連LCD TV也先斬後奏的話，可能我也會被先斬後奏吧～
(看這陣子股票能不能賺點錢囉～)

[ 本帖最後由 Ony 於 2007-10-15 09:28 編輯 ]

cheese

Ony大大

多謝那麼詳細的講解,我想我可能直接拿5200的吧!

太感謝講解了,3Q

Ony

＠ Cheese大，拿到5200+後，也可以試試再超頻，這樣效能應該會更好，播1080p時CPU Loading會更低吧，試試～

以下是其它心得說明：
1. 昨回家後，又把4800+再往上超了‥
(1)環境：AMD原廠風扇，換較好的較熱膏，但北橋有加散熱風扇
(2)超頻：在CPU及RAM都不加壓的情況下，已將FSB(外頻)調升至225了，所以‥
   =>CPU：2820MHz >5400+

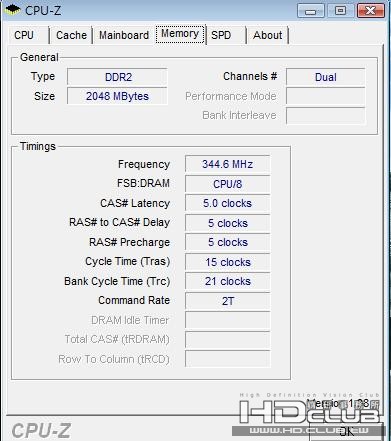

      RAM：667的顆粒，現為 355MHz，跑雙頻道是710MHz(CPUZ寫的)，但技嘉自己的EasyTune軟體測得是756MHz(真是這樣，也快800MHz了，有賺到‥)
      HT：901MHz
      內建ATi 1250顯卡Core時脈：從 400↑到415，不加了，反正不玩遊戲～
      其它：PCI-E及AGP維持100MHz；PCI維持33MHz
      溫度：待機時和沒超時差不多，約40℃上下，全速也不超過48℃，感覺還可以超，哈～！不過這機子是要7-24的，所以‥點到為止就好！

2. KMP播HD的韓劇(480p)畫面沒之前XBOX好，有格子狀的感覺～

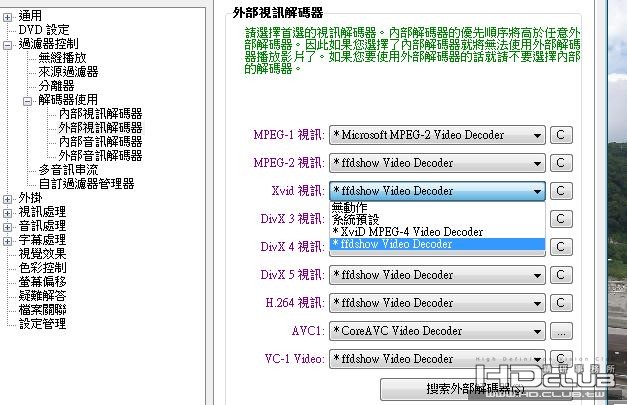

  =>將“視訊轉換器”由預設的VMR9換成Haali及將品質調到最高(3G)，就‥好‥了！YA～

PS..我弟的69M-S2H，我也有超，但是～這塊沒有“加壓”的功能，不過我也不想用‥但是，我只超FSB外頻，後來發現，只要有超，這塊版子會“自動”幫你把CPU加壓，從1.300V升到1.325左右，這幅度可不小，讓我弟的CPU，待機就45℃，全速就破50℃（平均都比我超到2800還高 5℃→一樣都是4800+，但他的才超到2650而已～），要買這塊版子又要超頻的要切記一下～

Ony

＠ 我發現，為了省錢，結果我有可能花了更‥多的錢‥
   遙控功能也是裏頭麻煩的設定之一～
   而買的SONY八合一與自製版的com IR接收器又不合，所以白買了‥所以轉向花錢買一隻Vista MCE Ready的比較快‥
   結果‥來了後，一半以上的功能不能用～真想哭，正在問賣家，希望他能解決～
PS..大家別和我一樣‥‥‥應該一開始就買 VFD套件就好了‥唉～

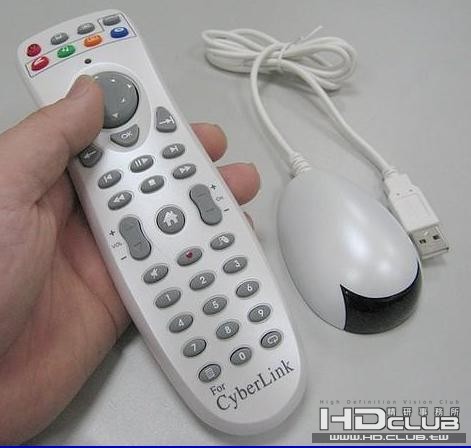

↓目前與 MCE不太合的遙控器組～

cheese

建議可在Y購或pc購上挑看看有沒有喜歡的
如果不合還可以在七天鑑賞期內退貨!
這樣就不怕後續的問題了

hucaa

建議使用girder掛載內附的mce.gir應該可以完全對應，這個賣家不太熱心，有問題問他，不是不回就是說我回去試試，敷衍一下，還是自已再研究吧

Ony

＠ 這軟體有內附嗎？我現在是用賣家附的MCE.GIR檔，但‥‥‥還是有問題～3" />
因為GIRDER安裝前，遙控器自身內定就有些鍵功能不正常了(如：圖片庫變靜音、音量+-變頻道+-)，安裝後，那些有問題的還是有問題，GIRDER的設定蓋不上去～

PS..那位賣家的寄貨及回信速度是有點慢，hucaa大大，您也買過他的遙控器啊‥後來怎麼處理的呢？搞遙控器的事已經讓我連四天都AM 1點多才睡，還是搞不好，真累～

PS2..當初就是貪便宜，買個 $500的MCE遙控器，才搞得一身累，下次還是乖乖企購物買好了～  /_\

[ 本帖最後由 Ony 於 2007-10-18 09:59 編輯 ]

hucaa

小弟至今尚未組htpc，拜讀了大大的組裝心得，真是受益良多
上個禮拜是買了這款遙控器來玩玩為組htpc熱身一下，在xp下，遙控pcdvd及kmp，倒還算順手，kmp是要自訂熱鍵來配合的，mce是沒用到，所以不敢說，但看賣家給的按鍵對應表，似乎都可對應到嘛，其實girder的功能變化蠻多的，且可自已學習，祝你好運...
ps..結標信中有個網址，內有girder及使用說明等，可自行下載研究看看...
ps..為了想設定「休眠」，發了3 封信給賣家請教，第3封說要回家研究，至此沒有下聞，好在自已研究出來了......

Ony

賣安奶貢，其實我也看了很多大大的經驗，所以自己的錯、自己的痛也要回報，這樣讓大家可以少花一點時間及金錢的話，我也開心啦～

該賣家的軟體及使用說明我有安裝及看過了，但該遙控器自己本身有些寫死對應的鈕，就是這裡麻煩，所以他建議我，把音量+-就當成CH+-(因為寫死了)，而可自訂的CH+-就自訂為Vol+-(有考慮立可白和自己寫字上去了‥[-( )‥

只是看了其它$1000以上的HP、東芝等Vista MCE完全對應的遙控器，就在想自己幹嘛買一個要自己花時間研究及改對應的遙控器，標準的花錢找罪受，害我的KTV進度完全沒有‥

再加油吧～要省錢就要花時間了‥
另外～今天又在找「無線鍵盤(內建滑鼠)」了，因為該HTPC有抓BT及燒錄等功能，還是需要打字，所以‥再花一條了，不知有沒有大大知道什麼好貨的(但不要太貴喔！ ^^ 謝謝～)

【1019補充】

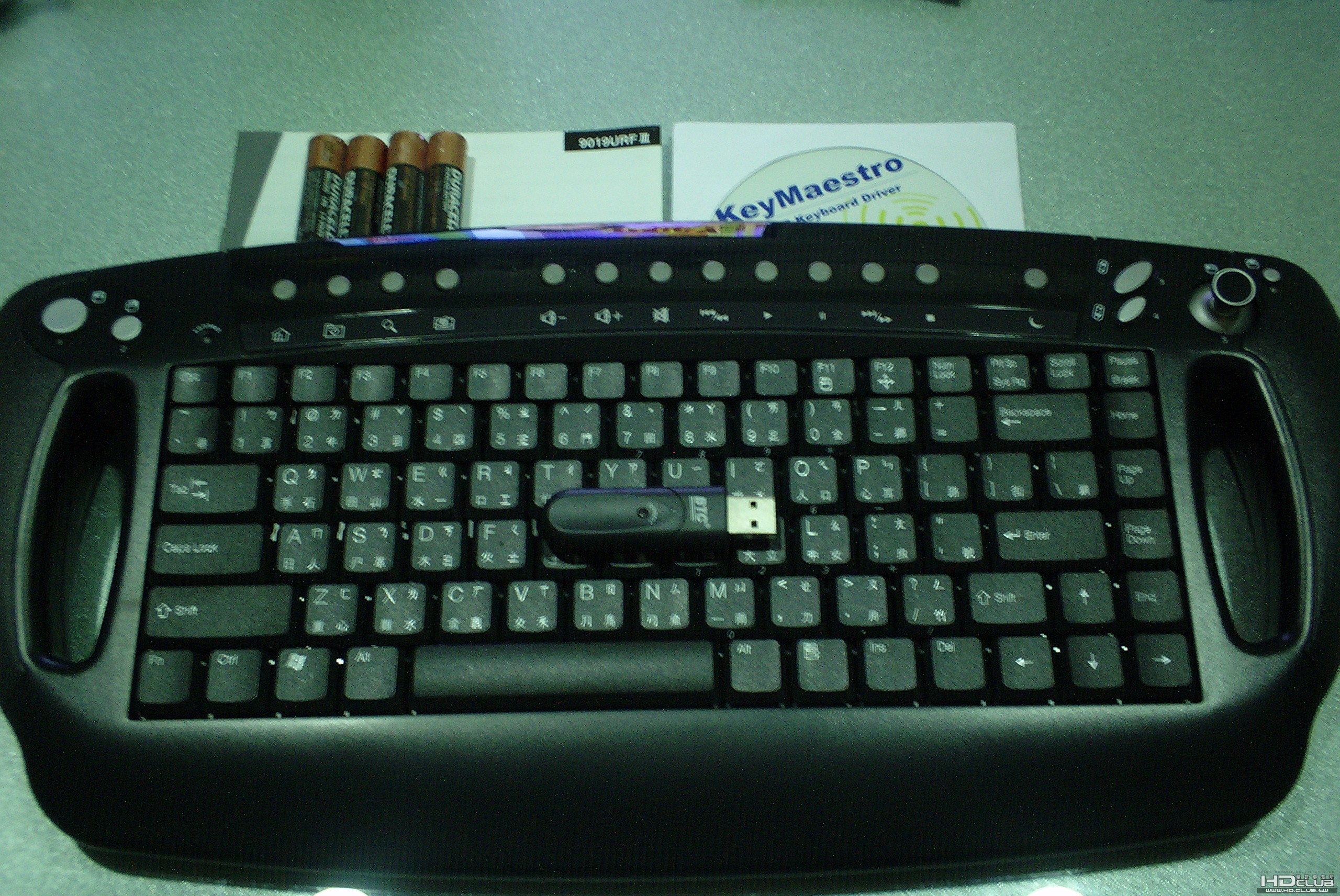

跑去光華買了～Y拍上找的都不滿意，而羅技那隻美型的要$3xxx太貴了，剛好光華商場看到這隻還不錯，雖然沒有Vista Ready，但很夠用了，希望他和那隻跛腳的遙控器能好好合作！
( 2隻手握著操控滑鼠，還不錯用咧～)


[ 本帖最後由 Ony 於 2007-10-19 15:08 編輯 ]

LJL

我有多一個mce接收器 你可以拿去試試看 你的遙控器可用

另請參考小弟另一篇文章

解決HTPC最後的問題_使用者介面_用一支遙控器遙控所有的影音功能

那個時候留下的

[ 本帖最後由 LJL309647 於 2007-10-22 08:28 編輯 ]
