顯示器基礎簡易調整

光之白翼

本文章最後由 光之白翼 於 2010-6-10 12:11 編輯

電視-播放器(BD等高畫質訊源)調整方式~

1.下載測試片(可以的話最好買個濾片搭配使用~濾片不到250元~)
請先至AVSforum下載AVCHD (.exe)，下載解壓縮完畢後，將其DVD ISO用ImgBurn or Nero 燒成AVCHD。
http://www.avsforum.com/avs-vb/showthread.php?t=948496


2.確認電視端設定值
將顯示器接上CineClub HDP-X1 精研機/PS3等播放端器材，
顯示器端建議採用標準、電影模式為基礎，然後將內部奇奇怪怪的設定值先全數先關閉。
因為有很多項目會影響黑階位準/色解碼修正！
絕對先關閉:黑階延伸、色彩強化等項目。
建議先關閉:動態對比、動態背光、動態Gamma、ECO(OPC)等等設定值。



3.播放器端設定值調整
(PS3)
影像設定:BD/DVD影像輸出格式:Y Pb/Cb Pr/Cr 或 RGB。
顯示器設定:RGB Range (HDMI):全取 或 限制。
顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):開啟 或 關閉。
這部份很重要，調整錯誤的話，顯示器端極有可能怎麼調整都無解！

PS3只有在播放BD/DVD等影片時，才可選擇影像輸出格式(Y Pb/Cb Pr/Cr 或 RGB )。
一般來說，影像設定:BD/DVD影像輸出格式，都是建議設定為Y Pb/Cb Pr/Cr，但也是有例外情況！

而在XMB裡無論是看相片/影片，全都是採RGB Range，所以需自行檢測自身顯示器適合設定全取 還是 限制！
一般來說，PC用液晶顯示器，大都是需調成RGB Range (HDMI):全取。
而液晶電視，大都是須調成RGB Range (HDMI):限制，但也是有例外的，例如:BenQ-PQXX42等系列是需調成全取。
但某些投影機、韓系液晶電視，是有HDMI LEVEL功能供消費者調整，可分別對應全取及限制。
全取 與 限制 沒有優/劣問題，這只是播放器與顯示器之間的對應問題吧了。

(CineClub HDP-X1 精研機)
影像部分:HDMI Color Space:Auto 或 16-235 或 0-255。
記得先調整成60hz，因為調整成24hz時HDMI Color Space會鎖住無法調整。
一般來說，PC用液晶顯示器，大都是需調成HDMI Color Space: 0-255。
而液晶電視，大都是須調成HDMI Color Space:16-235，但也是有例外的，例如:BenQ-PQXX42等系列是需調成0-255。
而某些投影機、韓系液晶電視，是有HDMI LEVEL功能供消費者調整，可分別對應0-255及16-235。
0-255 與 16-235 沒有優/劣問題，這只是播放器與顯示器之間的對應問題吧了。



4.畫面輝度的調整(背光Backlight)~(最大輝度限制)
(液晶電視)
播放AVSHD測試片，
選擇CalMAN Windows - 100% Color，依照第一張100% 全白畫面去做調整，
用眼睛看，然後調整背光設定，調整至自身覺得舒適而不刺眼即可。
切勿太明亮，否則一部影片都還沒看完，可能就已經覺得眼睛酸澀/疲勞。
但也別太昏暗，否則會看的昏昏沉沉想睡覺。

(松下電漿電視)
播放AVSHD測試片，
選擇CalMAN Windows - 100% Color，依照第一張100% 全白畫面去變更電漿電視的模式，
用眼睛看，先挑選一個到自身覺得舒適而不刺眼的模式(明亮/標準/柔和)。
調整完畢後，記得回去檢查第2項與第3項！

(投影機)
播放AVSHD測試片，
選擇CalMAN Windows - 100% Color，依照第一張100% 全白畫面去做調整，
用眼睛看~然後調整光圈(光輸量)，調整至自身覺得舒適而不刺眼即可。
切勿太明亮，否則一部影片都還沒看完，可能就已經覺得眼睛酸澀/疲勞。
但也別太昏暗，否則會看的昏昏沉沉想睡覺。

(PC用液晶顯示器)的調整方式有些許不同~需注意!
PC用液晶顯示器的最大輝度，請調整亮度控制(Brightness)。
調整完後請跳至第7項，調整對比控制，同時檢查亮/暗部細節。
調整完後，記得再檢查最大輝度一下，看是否還需要修正。



5.亮度控制的調整(Brightness)~(檢查暗部細節)

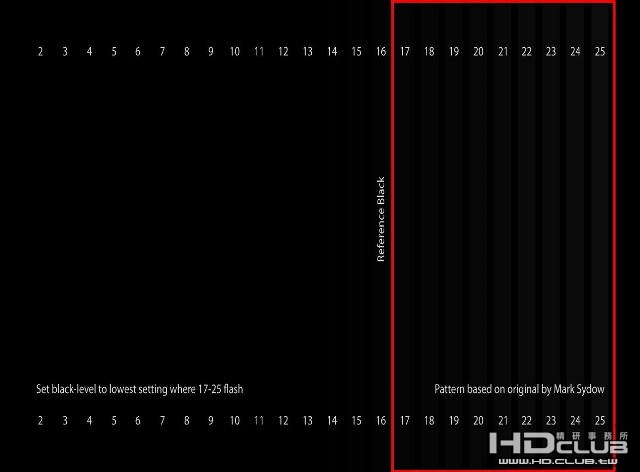

選擇Basic Settings~第一個畫面，
盡可能保持，依不損失最低輝度為基礎，調整亮度讓暗部細節拉至最明顯情況。
如果沒辦法的話，就得自行抉擇了，看是要選擇黑色底亮較輕微還是暗部細節較明顯。
2-16必須是全黑，而17-25必須清晰可見。
如果你看的到2-16，那表示亮度控制調太高了，請調降亮度控制。
如果你看不到17-25，那表示亮度控制調太低了，請調高亮度控制。
如果再這個項目，亮度需大幅度修正，或者大幅度修正後還是有問題存在，那表示調整播放器端那邊的設定值一定設定錯誤了，請回到第3項！)



6.對比控制的調整(Contrast)~(檢查亮部細節)

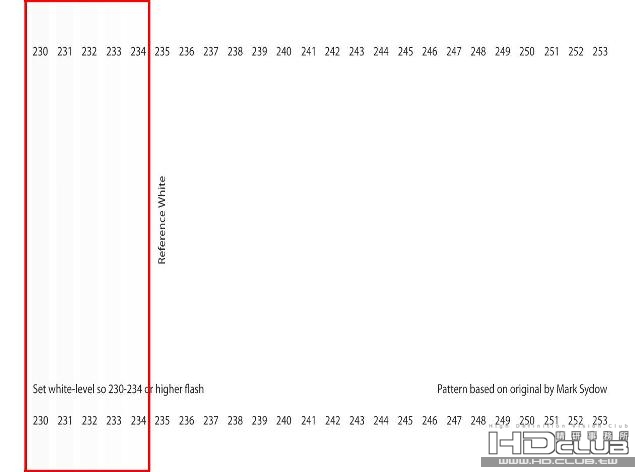

選擇Basic Settings，跳至第三個畫面，
230-234必須清晰可見，而235-253必須是全白。
如果你看的到235-253，那表示對比控制調太低了，請調高對比控制，調整完記得在去檢查一下第4項。
如果你看不到230-234，那表示對比控制調太高了，請調降對比控制，調整完記得再去檢查一下第4項。




7.同時檢查對比控制Contrast與亮度控制Brightness~(檢查亮/暗部細節)

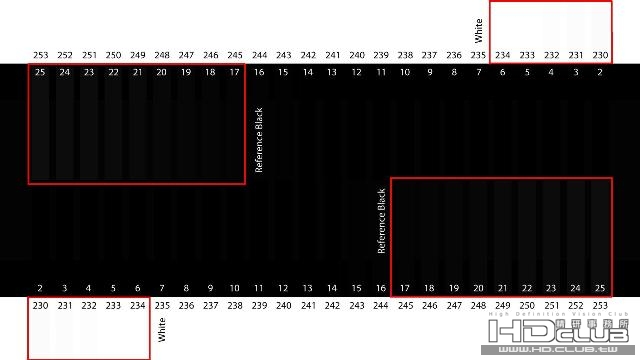

選擇Basic Settings~跳至第二個畫面，
再從新檢查一次看看亮/暗部細節，看看對比控制與亮度控制是否需要再從新調整過。
檢查完畢後，記得再回去檢查第4項，看是否有必要再修正。




8.銳利度/畫質/清晰度調整

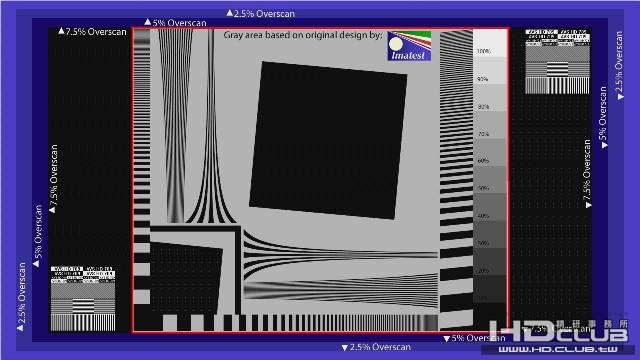

選擇Basic Settings，跳至第五個畫面，

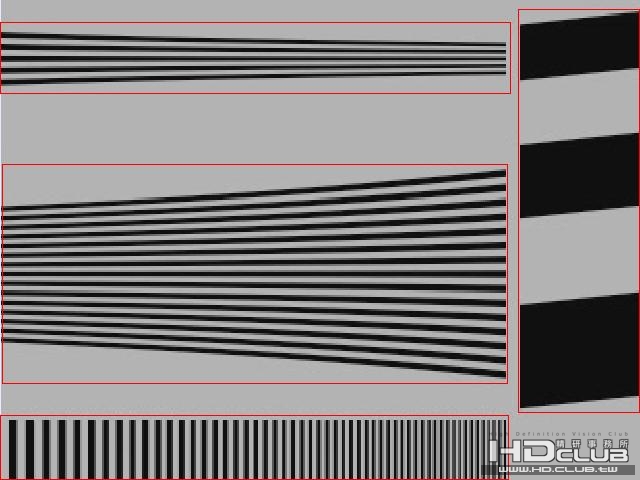

檢查一下以下圖片框框內的黑色線條，看看黑色線條的邊緣是否有一層光圈毛邊，
如果有的話，建議請降低銳利度，降到沒有此情況為止。





9.色溫調整
無論是SDTV(Rec.601)或者HDTV(Rec.709)，影音重現的標準，色溫是訂在D65(6504K)，也就是CIE 1931圖上的座標(x0.313 y0.329)。
這部份在調校者身邊無校色儀器的情況下，就算電視本身有色溫(白平衡)可做調整，也是無法去做校正的。
所以這部份小弟建議先選擇低色溫(暖色)為主，如果自身真的無法接受這種色溫，
而且也極度不喜歡這種色溫，那再將它改為標準或高色溫(冷色)。
記得如果色溫變動的話，記得再檢查一次第4/5/6/7項。
(絕大數的機種，在原廠設定選單內的色溫(暖)幾乎都不夠準確，但一般有水準的機種大都是還在可接受範圍內。)



10.THX 眼鏡式藍色濾片(不到250元)
需注意濾片保存忌常時間陽光曝曬、潮濕環境。
LG-LH50、LH90、SL80、SL90等系列與三星 B6000、B7000、B8000等系列，無需購買濾片，因電視內部已內建彩色濾片模式。

如果自身擁有濾片的站友，請接著看下去。
如果身旁沒有濾片的站友，那基本調校就只能到此了。
但小弟還是建議花點小錢找真平兄買個濾片，這樣才能處理很重要的色解碼！(第10項Color與第11項Tint)




11.色彩、彩色、飽和度、色彩飽和度(Color)調整

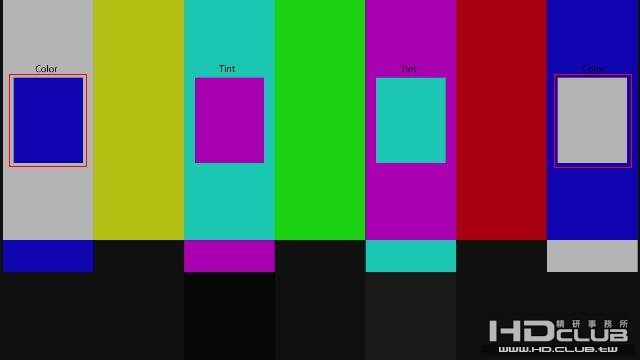

選擇Basic Settings，跳至第四個畫面，利用濾片去看，
然後去調整色彩、彩色、飽和度、色彩飽和度(Color)、盡可能調整到兩條Color看不見在跳動/閃爍之情況即可。





12.色調、色相、自然色(Tint)調整

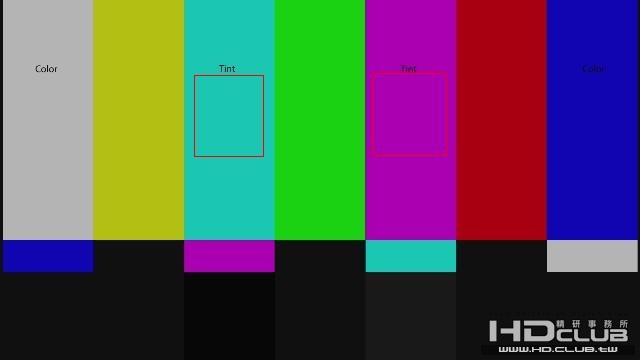

選擇Basic Settings，跳至第四個畫面，然後用濾片去看，
然後去調整色調、色相、自然色(Tint)，盡可能調整到兩條Tint看不見在跳動/閃爍之情況即可。





某些入門級機種，在第11項與第12項調整完後，有可能會發生色彩嚴重異常之情況，原因出至於原廠在色解碼/色平衡設計上有嚴重問題存在！
在這種情況下，小弟建議做好1-8項就可以了，第9/11/12項請隨自身喜好即可。
1.依這種色解碼會做錯的機種來說，基本上是不需要指望它暖色溫(D65)會做到多精準。
2.就算您把電視調到當機爆炸，它的色解碼一樣還是錯的。


在沒有校色儀器的情況下，
使用校正片+濾片的調整方式，大約就是如此，
雖然這是去年所寫的文章，但還是希望此篇簡易調整流程能對站友有所幫助。

kevinsha999

這真是實用的好東西，感謝樓主熱心分享，一定要下載來好好學習囉！

shguo

感謝樓主，這實在非常重要，畢竟並非有那麼多人有時間即有專業技術去條較正確的顏色。甚至大部份的人都只用電視提供的簡單幾種模式選擇罷了。
有比較簡單的調校方法實在造福不少人!

g660606

好強歐,看來大大體會到分享的快樂,諸多網友有福了,加油

光之白翼

原帖由 g660606 於 2010-5-5 23:28 發表
好強歐,看來大大體會到分享的快樂,諸多網友有福了,加油

回g660606大~

您過獎了~
這種基礎小品文章對您而言已經沒幫助了~因為您一定都懂~
而且您身邊有校色儀器~所以屬於更上一層的灰階&色彩校正階段~


其實這篇去年就寫了...只是沒貼在版上...
剛好有站友在詢問相關基礎知識...所以就把它貼上來...

花見小路

多謝光大分享,來去對顯示器做基礎調教囉~

[ 本帖最後由 花見小路 於 2010-5-6 00:58 編輯 ]

tinnlu3

原帖由 g660606 於 2010-5-5 23:28 發表
好強歐,看來大大體會到分享的快樂,諸多網友有福了,加油

+1
回去先調整一下LCD,希望光大繼續分享,若有投影機的設定是更棒的了.

nantun236

原帖由 光之白翼 於 2010-5-6 00:39 發表

回g660606大~

您過獎了~
這種基礎小品文章對您而言已經沒幫助了~因為您一定都懂~
而且您身邊有校色儀器~所以屬於更上一層的灰階&色彩校正階段~


其實這篇去年就寫了...只是沒貼在版上...
剛好有站友在詢問相 ...

太強了，感謝樓主熱心分享，這麼實用的好東西，
在HD CLUB可學的真多，諸多網友有福了,加油！

JustinLee

原帖由 阿平 於 2010-5-6 11:46 發表
關於第8點色溫的部份
我有不同的看法
我認為應該以D93(9305K)為基準
而不是訂在D65(6504K)
特別是現在很多電視又進入LED時代
色溫更不適合用到D65(6504K)


以下轉自這帖2樓 SAORI 對色溫的看法
http://www.hd.club. ...

D93大概比較接近一般TV的預設畫質模式'Standard'的預設色溫
所以一般使用者買回家的電視 預設色溫大概也在D93附近或更高些
不過如果要做D93的話 要注意一般的彩色濾片大多是以D65為基準設計的
所以樓主11,12項的調整 如果在D93色溫下做的話就會有些誤差

光之白翼

原帖由 阿平 於 2010-5-6 11:46 發表
關於第8點色溫的部份
我有不同的看法
我認為應該以D93(9305K)為基準
而不是訂在D65(6504K)
特別是現在很多電視又進入LED時代
色溫更不適合用到D65(6504K)

回阿平兄~

基本上大都是身邊無光譜儀/色度計...才會只做基礎簡易調整...
但絕大數顯示器的原廠設定選單內的色溫...都是不夠精準的...
可是在身旁無光譜儀/色度計的狀態下...該校正成D65還是D93的意義不大...
因為他們根本就無法去做灰階校正...



其實小弟建議先調為暖色溫~如不喜歡/無法接受再調整其他色溫的原因很簡單...
1.無論是SDTV(Rec.601)或HDTV(Rec.709)~都是個明確且完整的規範標準...
在規範中色溫都是訂在D65(6504K)~CIE 1931圖上的座標(x0.313 y0.329)~
而現今電影(DVD/BD)主流是北美的八大片商...基本上他們也是依循相關規範~


2.在一部作品決定發行前...他們都會在業務用機上監看/驗收整部作品...
而那個畫面就是製作者的意圖/想呈現的畫面...
所以盡可能重現影片製作者想要傳達的影像...是比較正確作法...


3.雖然在絕大數家用顯示器端來說...原廠設定選單中的色溫都是不夠精準的...
但基本上色溫選單中暖色溫都是比較接近D65(x0.313 y0.329)...

光之白翼

原帖由 JustinLee 於 2010-5-6 14:02 發表


D93大概比較接近一般TV的預設畫質模式'Standard'的預設色溫
所以一般使用者買回家的電視 預設色溫大概也在D93附近或更高些
不過如果要做D93的話 要注意一般的彩色濾片大多是以D65為基準設計的
所以樓主11,12項的調 ...

回JustinLee大~

日系電視的預設值(標準色溫)大都是在9千-1萬k附近~
從以前CRT時代就是如此~原因是早期CRT電視輝度(亮度)不足~
而調成高色溫看起來較亮較討喜~同時能在賣場上展售時較能吸引消費者第一目光~進而提升銷售量~



基本上...
在身旁沒有光譜儀/色度計的情況下...
無論是D65/D93...都是無法精準調出來的...
而使用濾片只是簡易檢查一下色解碼狀況...
如果想調至精準的情況...基本上沒儀器還是辦不到的...

JustinLee

多謝樓主的回應

基本上日系的中高階以上機種
對出廠白平衡調整的精度要求的頗高
所以一般使用者已經不太需要去做校正色溫的部份

另外若真要調整色溫 請記得在標準的畫質模式下做調整
因為在鮮艷的畫質模式下一般會開啟藍延伸的功能
此功能會讓白色的色溫更加提高 有可能衝到接近一萬五
其目的就像您說的 是讓賣場展售的機台能吸引顧客目光
不過說實在的 若家裡環境不像賣場般明亮的照明之下
其實看沒多久雙眼就很容易疲勞

一般消費者若沒有光譜儀也沒關係
記得雙眼是萬能的 可以拿高階電視放在旁邊做參考校正的動作
花點時間調校出來的結果不會比用儀器做來得差
因為眼睛能判定的色差不比一般的光譜儀遜色
而且儀器量測的數值有同色異譜(metamerism)的問題存在
所以有時候相信自己眼睛比相信儀器好一些

[ 本帖最後由 JustinLee 於 2010-5-6 18:27 編輯 ]

光之白翼

原帖由 JustinLee 於 2010-5-6 18:20 發表
多謝樓主的回應

基本上日系的中高階以上機種
對出廠白平衡調整的精度要求的頗高
所以一般使用者已經不太需要去做校正色溫的部份

另外若真要調整色溫 請記得在標準的畫質模式下做調整
因為在鮮艷的畫質模式下一般會 ...

回JustinLee大~

老實說...
就小弟實際的測試...
LED背光的55X4500或日規60LX1...CCFL背光的42WX70或40X1等機種...色溫還是得再校正...
除非小弟的i1 PRO與借來的CA-210都不夠精準...



其實小弟是比較建議用電影模式去做調整...
大多數廠牌的鮮豔模式...色解碼上都是有做些手腳...


其實這個方式對一般消費者而言...似乎反而比較難以達成...
一般的光譜儀...Color Munki(1-2萬)...i1 pro(3-10萬)...
但一台真正夠精準且可以拿來當裁判的機種...售價基本上應該都是它們的數倍...



至於眼睛能判定的色差不比一般的光譜儀遜色以及眼睛是否能依相對值而校正出精準的灰階&色彩...這兩個問題...
因小弟火眼金睛未成氣候...無法也不敢與i1 PRO或CA-210相比...
所以小弟就不參予討論了...請見諒...

JustinLee

不要相信CA-210這類RGB濾鏡式的色彩分析儀
先天設計上的缺陷目前不適合用在LED背光面板量測
其使用說明書裡也有提到
至於技術細節部分容小弟保留一下
請相信你的眼睛在看LED面板上比CA-210正確

小許

感謝分享！
小許受教了~

真平

原帖由 JustinLee 於 2010-5-6 18:20 發表
而且儀器量測的數值有同色異譜(metamerism)的問題存在
所以有時候相信自己眼睛比相信儀器好一些

...

據小弟所知，一般同色異譜是在討論反射物在A光源下看起來是同色，但在B光源下看起來是不同色，並沒有所謂儀器量測的同色異譜的問題，三刺激值量出來一樣，在肉眼看起來就是無法分別。同時我也沒有看過討論發光源的同色異譜，要處理發光源的問題，通常就量光譜了，應該不會有人純用色度計吧?

JustinLee

果然精研是臥虎藏龍 希望跟前輩們多學習一點

真平大說得沒錯
原先同色異譜的問題是在討論反射物在不同光源下
因對光譜反應的差異而有不同色的現象
小弟是借用這個名詞來說明不同發光源因其光譜的不同
而對如CA-210此類RGB濾鏡式的光感測器所造成的量測誤差
因為此類濾鏡無法完全吻合三刺激值的特性曲線
尤其在LED光源之下
另三刺激值的特性曲線也是經由實驗得到多數人的平均光感知曲線
而人眼對於不同光譜的訊息接收也是因人而有些微差異的
所以小弟才會引用同色異譜的現象在發光源上
看來用得不是很恰當而適切
多謝真平大糾正

真平

原帖由 JustinLee 於 2010-5-6 22:13 發表
果然精研是臥虎藏龍 希望跟前輩們多學習一點

真平大說得沒錯
原先同色異譜的問題是在討論反射物在不同光源下
因對光譜反應的差異而有不同色的現象
小弟是借用這個名詞來說明不同發光源因其光譜的不同
而對如CA-210 ...

過獎，大家互相討論求進步。

len1978

不好意思小弟想問一下，我家的6047的色溫選擇有暖、自然跟冷三種色溫選項。也會呈現出三種不同的色溫表現。
若不考慮節目後製效果的話，那一種會跟拍攝現場畫面的實際情況(色溫)相同? 會跟現場錄製的機器有關嗎?

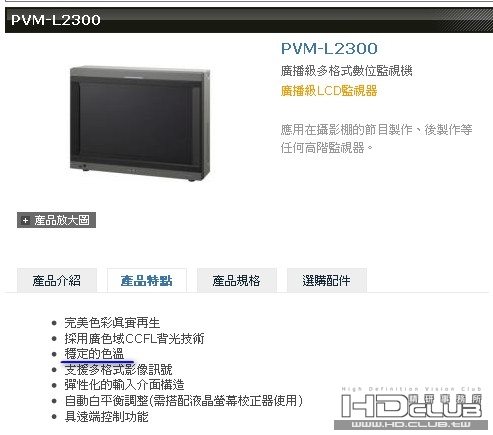

我看SONY賣的廣播級監視器介紹：

(圖片來源)

這個穩定的色溫，有人知道是指電視機只有一種色溫模式，還是跟6047一樣有三種色溫模式可以選擇??

[ 本帖最後由 len1978 於 2010-5-20 20:08 編輯 ]

光之白翼

原帖由 len1978 於 2010-5-20 19:47 發表
不好意思小弟想問一下，我家的6047的色溫選擇有暖、自然跟冷三種色溫選項。也會呈現出三種不同的色溫表現。
若不考慮節目後製效果的話，那一種會跟拍攝現場畫面的實際情況(色溫)相同? 會跟現場錄製的機器有關嗎?

我看SO ...

回len1978大~

如果是6047的話...
小弟只能說沒有一組色溫選單...能與拍攝現場是相同的...


1.6047的色溫選單~
暖色與D65有段差距...自然也與D93有段差距...

2.套句孫大所撰寫的如何調出好畫面...
在影音的世界裏...基本上是不太可能原影音重現...這個只是一個理想跟口號...
除非重臨現場或是將來虛擬實境成熟後才有可能...
唯一能夠確定可以獲得的是製作者利用各種手段製造出類似的感覺...

非也~
PVM-L2300它所說的穩定的色溫並非是指...只有一種色溫模式...

請看日本SONY官網的介紹~

パネル個体の持つ色度、ガンマ、色温度やユニフォミティの特性を個々に測定、管理し、その個体差を吸収した最適な調整を行うことで、精度の高い信頼性のある画質を実現しています。また、ホワイトバランスの自動調整機能により、精度の高い色温度の調整、管理が可能です。
※ 対応プローブ： CA210（コニカミノルタ社）、i1 Pro（エックスライト社）、PM5639/06(LED、 ディーケーテクノロジーズ社）
※ i1 Proを使用するには、USB端子を装備したPCと、色温度調整ソフトウェアが必要です。
