顯示器基礎簡易調整

len1978

多謝光大的解釋。

小弟了解電視機的能力，也知道要完全重現是很難辦到的。只是不曉得選那一個會比較接近原製作節目的色溫。

精研有一區是在討論攝影器材，這是很難得的。
只是小弟對這方面完全不熟，但是仍然很想了解精研的前輩們在自製HD節目時，使用的監看螢幕的色溫是怎麼設定(偏D65還是偏D93，還是都沒有差)，在編輯影片時才容易重現(或接近)拍攝時的現場感覺。

[ 本帖最後由 len1978 於 2010-5-20 21:15 編輯 ]

光之白翼

原帖由 len1978 於 2010-5-20 21:09 發表
小弟了解電視機的能力，也知道要完全重現是很難辦到的。只是不曉得選那一個會比較接近原製作節目的色溫。

回len1978大~

如果是6047的話...
小弟建議1-8項做好就行了...其他項目請隨自身喜好...

因為它的色溫選單...真的是...
還有這台請勿做第11項與第12項(色解碼)...

len1978

哈哈，多謝光大的建議。
小弟當初在調這色彩與色相前，的確遇到一個蠻大的問題。
6047的色彩值使用預設值50時，某些影片的特定顏色光照時會在影像中會有溢出來的情況(類似老舊的CRT變調畫面)...實在不習慣這樣的畫面，只好自已調整讓這種現象降低一些。

catroom

謝謝樓主辛苦了 太強大了

春风明月

好东西啊
楼主很厉害啊 ·~

JANG4337

好用的資訊分享已另存慢慢消化,感謝！

len1978

之前一直沒找到AVSHD的電腦專用檔案，LCD就很懶的去調整COLOR和TINT這兩項目。剛剛突然想起來前幾天已經有下載AVSHD的FILES了(http://www.avsforum.com/avs-vb/showthread.php?t=948496)，才把藍色濾鏡找出來調整。

色解碼的測試檔，是AVSHD_MP4-v1_3/Misc Patterns資料夾中的Section-D.mp4。

19吋LCD看了一下是只需要調整COLOR，TINT不用調。

--------------------------
心得：
以前看變形金剛，常常有些主角的臉部特寫畫面都會有油畫感的感覺。
在調整完畢之後，剛剛在看變形金剛，主角膚色變的非常自然順眼~
有機會的話請大家調整看看，即使是桌上型顯示器也可以調整出不錯的畫面。

再次多謝光大分享教學~

麥克

本文章最後由 麥克 於 2010-6-6 21:01 編輯

15# JustinLee

Justin兄, 關於CA210應用在LED背光的量測上, 會產生誤差一事, 能否分享更多的實測經驗細節?

就我所瞭解, 雖然白光LED是由藍/黃光混成白色, 與CCFL背光燈的光譜特性不盡相同, 但是這些白光光源還是要通過 Panel本身的R/G/B濾光片, 也就是說, 我們在 Panel前方量測到的白光, 是由通過特定的R/G/B波長濾光片後的結果, 在濾光片不變的條件下, 為何CA210量測使用 LED背光的 Panel就會產生色座標誤差? 這一點令我難以理解.  能否詳細告知您的實測經驗與見解?

光兄, 您的看法如何?

光之白翼

15# JustinLee

Justin兄, 關於CA210應用在LED背光的量測上, 會產生誤差一事, 能否分享更多的實測經驗細節?

就我所瞭解, 雖然白光LED是由藍/黃光混成白色, 與CCFL背光燈的光譜特性不盡相同, 但是這些白光光源還是 ...
麥克 發表於 2010-6-6 20:58

回麥克兄~

請參閱友站-[色彩管理]sRGB與廣色域螢幕間色彩平衡的困難與解決方案

麥克

本文章最後由 麥克 於 2010-6-6 21:44 編輯

我瞭解了.... Panel的R/G/B濾色片允許波長通過的範圍太廣了, 光源本身的光譜特性差異仍然存在....

這下就不好了, 因為工業界仍然是用這種方法與設備在測量使用 LED背光的廣色域 TV Panel與 sRGB Monitor Panel, 這誤差會存在的阿...雖說這誤差是有限的, 但不準就是不準,

dolby-ex

版主辛苦了，請問藍色濾片要去哪裡買?

光之白翼

版主辛苦了，請問藍色濾片要去哪裡買?
dolby-ex 發表於 2010-6-6 21:45

回dolby-ex大~

Super HiVi CAST或是DVE光碟中都有附贈，
如果要單獨購買藍色濾片的話，可以找版上的r88522726(真平兄)。

備註：LG-LH50、LH90、SL80、SL90等系列與三星 B6000、B7000、B8000等系列，無需購買濾片，因電視內部已內建彩色濾片模式。

真平

本文章最後由 r88522726 於 2010-6-6 22:32 編輯

我瞭解了.... Panel的R/G/B濾色片允許波長通過的範圍太廣了, 光源本身的光譜特性差異仍然存在....

這下就不好了, 因為工業界仍然是用這種方法與設備在測量使用 LED背光的廣色域 TV Panel與 sRGB Monitor Panel, 這 ...
麥克 發表於 2010-6-6 21:41

光大引用的那篇，跟ca-210量led不夠準的情況不同。色度計量不同光源時是容易出現偏差，但夠好的色度計是可以經過光譜儀針對每一光源及量測情況做四色校正後成為一支夠準且夠快的色度計。
光譜議因為反應速度慢及使用上的不便，一般少在生產線上用，如果純粹是初步研究用的話，i1pro堪用且夠便宜，但其量測範圍小，以及暗部反應慢，讓它不適合在生產方面使用，只能做色彩方面的研究。

dolby-ex

33# 光之白翼

謝謝翼大熱心的回覆

麥克

孫大, 謝謝您的說明, 上次本來想去買個便宜的Spider, 但後來一直沒去買.....看來要認真思考一下 i1pro了.

wolftu

好文章哀

只是綠片沒聽過 使用上會部會有難度

len1978

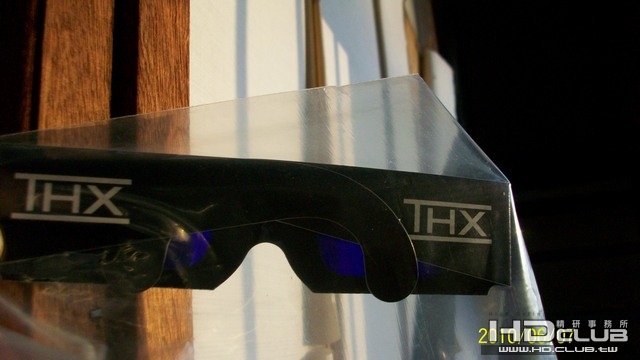

我買的藍色濾片，就是一個紙眼鏡，上面有藍色濾紙。




看測試片來調整時(光大的教學沒記錯的話，這2項是在最後才作)，要盡量把跳動的部分調淡，這個色彩數據只會在一個地方有最好表現，所以慢慢看過一次就知道要設定在那個位置。小弟大概花了10分鐘還是多少忘了，不會很久。



測試檔在28樓有連結。

1.桌上型LCD大部分可以順利作好色彩調整，看影片人物膚色應該就能體會到有調沒調的差異。
2.液晶電視要看情況，若有廠家故意在色彩上動手腳(為了讓電視在賣場比較好看)，作完色彩調整後可能畫面會更奇怪，這就要試試看就知道了。

viki0708

很好的文章~
我也要下載才看看我家螢幕是不是
調整正確2

Exige

本文章最後由 Exige 於 2010-6-9 21:00 編輯

有閒錢的話是建議大家可以買片HiVi Cast光碟~~~
(流程都跟這教學一樣, 只是方便了點)

其實家中顯示器體質或預設值不錯的話, 光是照光大教學這樣簡易調整就可以獲得不錯的效果!
但有些預設值差很大的或是糟糕一點的顯示器, 需要動到更進一步細節調整的就只能靠儀器了.
光是基礎調整根本調整不出個鬼...... Orz

至於色溫的話.
一般我們自己門外漢玩玩我倒是覺得不用太執著高色溫或低色溫.
HiVi Cast(DVD版)色溫調整是講說把色溫調到你認為是白色或是喜歡的膚色即可(畫面是一個女生的臉跟白底).
所以是屬於個人認知(喜好)的調整.
反正像光大說的: "原廠設定色溫不準", "沒有校驗儀器", 該校成D65?或D93?其實意義不大.
重點是讓大家有個基本的調整知識~~~
例如一開始的亮度(灰階)調整.
有些人認為灰階一定要調到階階分明, 全部都要看到才是正確!
問題是有些%數低的灰階本來就不應該看到. 不該看到卻又出現, 這是不對的.
所以像電影暗部場景你的顯示器或許可以調到把裡頭黑鴉鴉的細節看得一清二楚. 但現實生活是你只能看到一片黑!
這個就是矯枉過正.

而這整個簡易流程我是建議最少要重複調整個2~3回.
(當然機器要先熱機, 環境光源要固定在平常觀賞時的狀況)
因為每個調整項目或多或少都會互相影響. 多調整個幾回數值才會固定下來.
而有些顯示器可能預設值差了一點. 造成你一開始前幾項調不出來. 這也沒關係~~~先調後面.
有時你後面調好了, 回頭重調會發現之前調不出來的現在都可以調到標準了.

song0391

本文章最後由 song0391 於 2010-6-10 16:54 編輯

感謝分享好資訊謝謝!!
