Optoma HD-20 校正過程分享

haskey · 發表於 2010-5-10 18:06:31

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

自從買了HD20後，配上HTPC，看電影都很享受
看了一陣子，一直覺得好像畫面有點亮，尤其在暗部，畫面都偏白
好像一層白霧覆蓋在上面，但暗部細節都看的到
自己拿了以前買的Avia DVD調整片，來調整
好像沒什麼太大作用

一直想買感測器來自己做校正，都一直沒時間
最近看著電影，越來越看不下去偏白偏亮的畫面
下定決心便請教當初購買布幕的孫兄，我需要哪種感測器來做校正
上星期聽了孫兇的建議買了spyder3 express
一開始先用spyder3 express裡面所附的軟體來測試電腦用的液晶螢幕
校正出來差很多，不過也不知道是好是壞

之後便開始照著孫兄翻譯的 HCFR校正手冊開始校正
首先先對panasonic P42G10w來練習
練了1、2個多小時之後便忍不住想校正HD-20了

我的投影機目前都是用HTPC在播放，當時很開心的把AVS HD 709 放進HTPC裡
照著說明把感測器用三角架架起來
完成第一輪灰階調整之後，便發覺曲線很怪，怎麼差這麼多，如下圖

開始翻手冊找原因，也不停把對比、亮度相互調整測試
也順便測試調整投影機色溫等等..
再怎麼調，Luminace曲線的趨勢都是如上圖那個鳥樣子
RGB Levels倒是比較沒有太大問題

看了手冊，就想從Gamma值調起，看了HD20對於Gamma能調整的項目
有2種，一種是Curve type，一種是Offset
不太了解Curve type的意思，於是便又測試了起來
試了老半天，奇怪，怎麼試Luminace曲線的趨勢也都是那個鳥樣子
於是便挑了某一種Curve type和Offset
Gamma最好最好就只能如下圖那樣，測試到這邊，我已經花了一個晚上+一個上午
加起來應該有6、7小時了

隨後上網找工程模式，看是否有多一點的Gamma調整參數
也一邊翻手冊看看有什麼細節我沒有注意到
也順便把spyder3軟體裝上去測試看看
也研究了一下Luminace曲線X-Y軸所代表的意思
原來我80%~100%的灰階很接近，才會造成那個鳥樣子
可是明明我之前的測試，投影機的對比有降低很多
曲線還是鳥樣子

之後想說用spyder3軟體校正之後，自己再去用HCFR來調整
看看灰階會不會自動被調整好
曲線有比較好，但曲線的趨勢還是那個怪樣子

隔天決定拿PS3接上投影機先隨便試試看，更...，曲線趨勢很完美正常阿
(大家原諒我說"完美"，因為我太久太久沒看到正常曲線的趨勢了)
想說HD20怎麼可能會差W1000這麼多這麼多

後來才想到，對厚可以針對顯示卡來調，或者是顯示卡的驅動程式要更新
先去更新最新版的ATI顯卡驅動，更新後先測試了一下，Luminace曲線又好了一點
接著就直接針對顯卡裡面的對比和亮度做調整，天殺的...曲線已經很明顯的改變了
ATI顯卡也可調整Gamma值，調了一下，唉...總算正常了，眼淚都快掉下來
後來就針對MPC-HC和total media
這2套播放軟體，給予不同的顯卡參數，不同的播放軟體調整也是差滿多的
放上MPC-HC + HD20的調整圖，投影機的參數我就不打了，大家的整體環境應該都不一樣

Gamma曲線沒有很平整，在10%～20%的部份還是過低
改天再來調整HD20內部的Gamma調整參數試試
整個過程花了好多時間，真的是資質太駑鈍，沒想到顯卡調整這麼重要

就先到這裡，之後陸續有調整，再貼上來
各位前輩有什麼調整建議，也請跟小弟說，感謝～

光之白翼 · 發表於 2010-5-10 20:15:54

原帖由 haskey 於 2010-5-10 18:06 發表
看了一陣子，一直覺得好像畫面有點亮，尤其在暗部，畫面都偏白
好像一層白霧覆蓋在上面，但暗部細節都看的到...

回haskey大~

請檢查顯示卡/播放程式端的黑階位準設定問題...

黑階位準是校正前就必須做好的步驟...
也算是簡易調整的首要步驟...
前頭若是錯了...後面的項目怎麼調整...出來的影像也不可能會對...

912 · 發表於 2010-5-10 20:35:33

看到第二行就大概知道什麼原因了。

haskey · 發表於 2010-5-10 21:06:20

原帖由 光之白翼 於 2010-5-10 20:15 發表

回haskey大~

請檢查顯示卡/播放程式端的黑階位準設定問題...

請問黑階位準是指對比 or 亮度嗎？
剛看了一下顯卡和播放程式
找不到 "黑階位準"

真平 · 發表於 2010-5-10 21:23:45

原帖由 haskey 於 2010-5-10 21:06 發表

請問黑階位準是指對比 or 亮度嗎？
剛看了一下顯卡和播放程式
找不到 "黑階位準"

訊源端跟顯示器有幾種設定名詞的寫法:
1.16-235或0-255的選項。
2.暗部加強與否的選項
3. 7.5ire開與關
4. 各種看起來像是跟灰階的名詞，打個暗部測試圖案即可知道在玩什麼花樣了。
其它請各廠牌訊源及顯示端用家補充了。
黑階位準調錯而勉強修正是比較不建議的手法。

JUDAS · 發表於 2010-5-10 21:54:24

動態對比有沒有關掉?
動態對比打開常常會有這樣的曲線
HD20的動態對比好像是「Image AI」

[ 本帖最後由 JUDAS 於 2010-5-10 21:56 編輯 ]

gin123 · 發表於 2010-5-10 22:36:18

所謂Curve type的意思是Gamma曲線的種類,HD20內建15條不同線型的Gamma,Display mode的Cinema mode線型是放在-1,是OPTOMA專為看電影所量身訂做的Gamma曲線,如想要Gamma 2.2可以看一下reference mode的Gamma(機器不在手邊所以請自己看一下是哪一條)再套在Cinema mode就可以了(其實我有點忘了2.2是哪條,印象中是reference mode所選的那條,請待我再確認後告知

)

tinnlu3 · 發表於 2010-5-11 08:50:54

原帖由 gin123 於 2010-5-10 22:36 發表
所謂Curve type的意思是Gamma曲線的種類,HD20內建15條不同線型的Gamma,Display mode的Cinema mode線型是放在-1,是OPTOMA專為看電影所量身訂做的Gamma曲線,如想要Gamma 2.2可以看一下reference mode的Gamma(機器不在 ...

真的超感謝有這篇文的,不久的將來應該有機會讓這台HD20發揮到極致了,真是感謝..

買這一整套(投影機+布幕+線材+吊架)前後花不到八萬元,真是爽透頂!! 若現在入手應該可更低很多..

gin123 · 發表於 2010-5-11 13:48:35

剛剛看了一下,確定放在3就是Gamma 2.2

haskey · 發表於 2010-5-11 14:22:26

原帖由 gin123 於 2010-5-11 13:48 發表
剛剛看了一下,確定放在3就是Gamma 2.2

感謝告知～
所以是 Curve Type = 3 、Offset = 0 就是Gamma 2.2 ？

haskey · 發表於 2010-5-11 14:27:26

想問一下前輩們：

AVS HD 709 是不是不能用來調整傳統CRT螢幕阿？
昨天用同樣的方式調整Sony 36HD900，調完覺得顏色怪怪的
偏紅很多
可是感測器量出來的值，RGB Level又都很平均正常

真平 · 發表於 2010-5-11 14:43:23

原帖由 haskey 於 2010-5-11 14:27 發表
想問一下前輩們：

AVS HD 709 是不是不能用來調整傳統CRT螢幕阿？
昨天用同樣的方式調整Sony 36HD900，調完覺得顏色怪怪的
偏紅很多
可是感測器量出來的值，RGB Level又都很平均正常 ...

spyder對各種光源準確度的問題，再加上它抓crt的同步會有問題。

[ 本帖最後由 r88522726 於 2010-5-11 14:45 編輯 ]

haskey · 發表於 2010-5-11 15:25:29

原帖由 r88522726 於 2010-5-11 14:43 發表

spyder對各種光源準確度的問題，再加上它抓crt的同步會有問題。

剛去看了一下AVS HD 709 的介紹
好像真的不適用傳統類比的CRT

Our primary intent is to offer HD video patterns for calibrating digital displays (LCD, Plasma, DLP, D-ILA, SXRD). That means there are no audio portions or patterns specifically meant for analog TVs (CRT), which can be found on other sources such as Digital Video Essentials and Avia.

gin123 · 發表於 2010-5-11 19:02:45

原帖由 haskey 於 2010-5-11 14:22 發表
感謝告知～
所以是 Curve Type = 3 、Offset = 0 就是Gamma 2.2 ？

Offset設定值只是設定Curve type的偏移量,Offset放在0表示沒任何偏移,也就是標準的Gamma 2.2

haskey · 發表於 2010-5-12 09:25:47

昨天晚上又試了一下，發覺Curve type好像是選擇曲線種類
好像並不會選擇Curve type 3就是gamma 2.2

Curve type選擇-7曲線會偏向中垂的趨勢
Curve type選擇+7曲線會偏向中拱的趨勢
就好像下圖那樣

昨天一切恢復Optoma hd-20 和顯卡的原始設定值
就開始再試 Curve type
一恢復原來的設定值，曲線實在是亂七八糟
怎麼調Curve type都一樣，最後還是要調顯卡裡面的對比與 gamma 的設定
搞了一陣子，還是都沒之前設定的好，於是調回之前HD20和顯卡的所有參數

調回後再從Curve type著手，試了一下就發覺有上圖那個中垂和中拱的趨勢
於是調整了Curve type與顯卡裡面的對比與 gamma
總算又比之前的曲線好了，灰階20%的部份，總算接近gamma 2.2

用了鋼鐵人1前半部主角被抓在山洞裡的那一段來看
暗部的部份，總算又比之前表現的更好了

Curve type的部份，我也不是很清楚
就根據測出來的結果是這樣
也可能是我htpc的問題才會有中拱與中垂的情況
改天拿PS3來試試..

912 · 發表於 2010-5-12 19:56:34

先別急的調，先確定光之白翼兄說的，有沒有做好，
尤其是您用的是 htpc，問題要先排除。

haskey · 發表於 2010-5-13 08:41:16

原帖由 912 於 2010-5-12 19:56 發表
先別急的調，先確定光之白翼兄說的，有沒有做好，
尤其是您用的是 htpc，問題要先排除。

恩嗯恩了解
上面的校正
都是已經有檢查過顯示卡/播放程式端一些設定參數
那都是設定播放程式要依照顯卡的參數來運作的方式
投影機的部份，Image AI 的話，都一直是關著的

912 · 發表於 2010-5-13 09:37:09

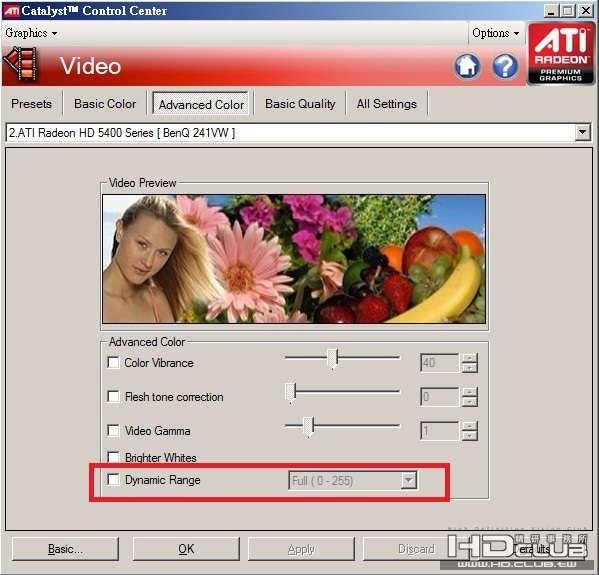

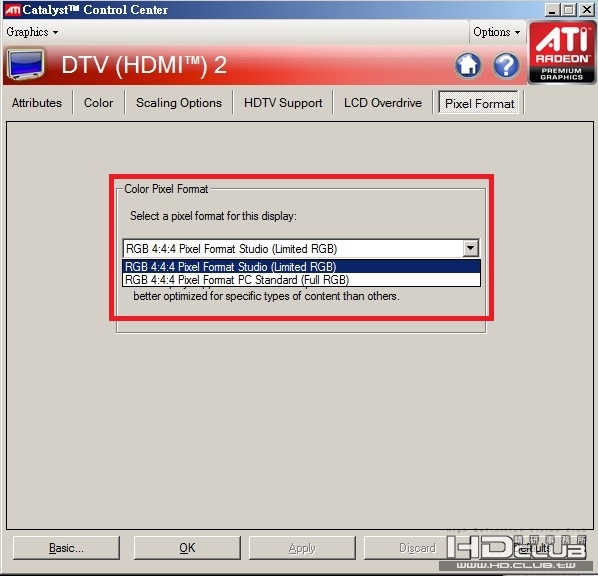

小弟提供一下比較關鍵的幾個地方設定，
這些設定在 htpc 這種拼裝車裡，並沒有所謂的標準答案，
您要自己用眼睛判斷，不然就是要有檢驗設備，來確定是否是正常的狀態，
ae4000投影機是有內建示波圖，初步鑑定還蠻管用的，hd20就不清楚了。
您提到，接ps3是沒問題的，所以別在投影機上下功夫了，
按照小弟的經驗，htpc 也不要亂動其他改變顏色或gamma之類的參數，
祝您好運。

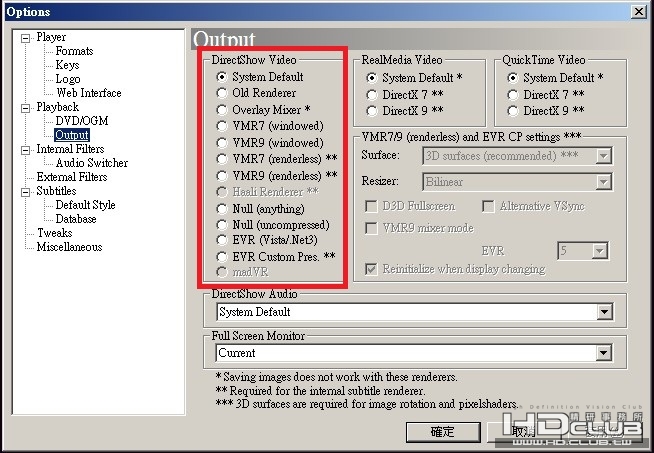

這是播放器的部份，以mpc為例。

[ 本帖最後由 912 於 2010-5-13 09:38 編輯 ]

haskey · 發表於 2010-5-13 10:37:07

原帖由 912 於 2010-5-13 09:37 發表
小弟提供一下比較關鍵的幾個地方設定，
這些設定在 htpc 這種拼裝車裡，並沒有所謂的標準答案，
您要自己用眼睛判斷，不然就是要有檢驗設備，來確定是否是正常的狀態，
ae4000投影機是有內建示波圖，初步鑑定還蠻管用的，hd20就不清 ...

感謝 912兄提供資訊
今晚回家確認一下～
另外有個疑問，mpc的DirectShow video那個設定
我看了一些論壇，好像都是要大家設定在 EVR Custom pres.
而且要設定在選項後面有2個**，才會去自動載入字幕
912兄設定在System Default 會自動載入字幕嗎？

912 · 發表於 2010-5-13 11:00:31

這個很難回答，htpc是拼裝車，所以很多設定都是不一定的，
就以小弟的電腦來說，設 EVR Custom pres 輸出，會有畫面破格的問題。
小弟是用終極解碼，沒有單獨用 mpc，通常 mpc的外掛字幕會比較多問題，
potplayer 就比較正常，所以小弟只要求 "正常水準" 就好了，
也沒有一定要用什麼樣的組合。
