請教HDMI線材真偽問題

kao.c.y

結果去年9月底買的M2000的HDMI線.上個月開始一條2M的就開始出問題.
我算沒常常用它.30.1的訊號居然偶而的"心情不好"的不出來.換成大通的就都正常了.
害我將全部M2000的線HDMI換回之前買的大通牌.
看來真的是運氣差.相較之下.便宜的線.現在我還是比較相信大通牌.

hzhcf

学习下，不过好复杂

泡泡

所以泡泡一開始買過2條鐵三角...

至少非假貨有品質...一千出頭也不會太貴~

就算要脫手也有一定行情^^"

xOscar

回覆 12# viewsys

小弟也很想知道如何確認HDMI的線材是否是劣質品~~

s880313

回覆  viewsys

小弟也很想知道如何確認HDMI的線材是否是劣質品~~
xOscar 發表於 2011-5-10 21:50

很簡單，買回去就知道
別說我再講廢話，自始自終這一直是最好也唯一的方法

artist1128

本文章最後由 artist1128 於 2012-4-19 17:58 編輯

看到一篇分析文章，感覺到我們已經落後了....

大陸人以高科技設備來解剖分析HDMI的做工與品質，真是值得學習，真希望還有媒體能湊些高價的HDMI線來車拼一下，看看到底做工材料與品質是不是值得那個價位。

相信經得器考驗的線材，以後會賣得不錯，大家也免得疑神疑鬼。

不過發現一般的HDMI線，還真是簡陋的可怕....
上面kao 兄講到的損壞monster線，恐怕就是文中說的假貨...

http://sz.pconline.com.cn/shoppingguide/zq/1110/2547940.html

artist1128

本文章最後由 artist1128 於 2012-4-19 18:12 編輯

6款市售HDMI線專業評測
2011-10-08 15:27 出處：pconline 作者： 佚名 責任編輯： tanlu (評論4條)
      作為高清影音發燒友的我們，對線纜發燒的也不算少數。即使有不少玩家認為線纜的作用在影音系統中的作用微乎其微，但是選購高品質的線纜，也在發燒友中形成一種共識。而本次測試，我們將以前所未有的方式，對HDMI線纜進行詳細的核對總和評測，看看高品質的線纜究竟能給我們帶來什麼？
HDMI
      HDMI介面已經成為目前最佳的高清視頻連接方式，它的顯示效果出色、體積小巧、連接方便，應用範圍廣泛。PC、電視機、高清播放機、DVD影碟機、遊戲機、藍光播放機……甚至在MP4中都已經逐漸普及。在購買了新設備之後，為其搭配一條HDMI線纜是我們接下來需要考慮的問題。但是面對市場上林林總總的HDMI線纜，我們該如何選擇呢？不同價位的HDMI線纜是否在畫面表現上存在區別呢。
市場上的HDMI線纜可謂千差萬別，就拿最普通的2米長度的線纜來說，價格便宜的有50元的，貴的有幾百元的。選擇不同價位相同版本的HDMI線纜對於圖像品質究竟有沒有影響？這是一個爭論已久的話題。有不少影音線纜發燒友對高品質HDMI線纜津津樂道，也有人對其全盤否定。其中也不乏所謂的“行家”、“專家”提出了“線纜至上論”和“線纜無用論”兩種完全對立的觀點，這些言論必然會使剛入門的用戶覺得無所適從。那麼，看罷本次評測，相信你也會對HDMI線纜有了進一步的認識。

HDMI 版本區別
表1：HDMI介面版本功能區別
HDMI 版本        1        1.1        1.2
1.2a        1.3        1.3a
1.3b
1.3b1
1.3c        1.4
sRGB        是        是        是        是        是        是
YCbCr        是        是        是        是        是        是
8聲道LPCM, 192kHz,
24bit音訊廣播        是        是        是        是        是        是
Blu-ray Disc視頻音訊
全解析度支持        是        是        是        是        是        是
消費電子控制(CEC)        是         是        是        是        是        是
DVD Audio支持
否        是        是        是        是        是
Super Audio CD
(DSD)支持        否        否        是        是        是        是
Deep Color色深技術        否        否        否        是        是        是
xvYCC        否        否        否        是        是        是
自動聲畫同步        否        否        否        是        是        是
Dolby TrueHD音訊        否        否        否        是        是        是
DTS-HD Master
Audio音訊        否        否        否        是        是        是
CEC命令列表更新        否        否        否        否        是        是
乙太網路通道        否        否        否        否        否        是
音訊回傳通道        否        否        否        否         否        是
HDMI 3D功能        否        否        否        否        否        是
4k×2k解析度支持        否        否        否        否        否        是
HDMI線纜的長度和最大資料傳輸速率息息相關，如果出現距離過長的問題，HDMI設備所接收到的信號則會出現沒有圖像、掉幀、雪花，或者沒有聲音的情況。HDMI線越短，能夠實現的最大資料傳輸率就越高。舉個例子，一根HDMI線在2m長度下的資料傳輸率為19Gb/s，可以滿足1080p、120Hz、48bit色深的視頻傳輸。但是如果長度到了6米之後，資料傳輸率就降到了10Gb/s，只能滿足1080p、120Hz、24bit色深的視頻傳輸了。所以說，這根線纜的長度增加之後，資料傳輸率也會降低。
升頻MPINS F300HD
不要小看了這根線，這根線在香港媒體《e-ZONE》的HDMI線纜橫向評測中，獲得了清晰度、畫質、銳利度多項“第一”的殊榮（他們的購買價格為55港幣）。


F300HD
升頻（DON SCORPIO）一直宣傳為美國品牌，我們事先也懷疑這樣便宜的價格是否有假貨之嫌。此外，我們在美國Bestbuy商場、亞馬遜購物網都未曾見過這個品牌。

介面
網路上搜索也大多是中文頁面，和魔聲、SONY相比完全是兩回事。我們購買這款產品的目的，也是為了對比這種線纜和真正的國外品牌之間的差別。
長度：1.8m
市場參考價：35元
綠聯hdmi
綠聯是一個在網路上新出的高性價比的HDMI線纜品牌，其HDMI線纜比較低端。

綠聯hdmi線
從定位上來說，綠聯的定位要低於其他品牌，所以在價格上也比較實惠。從線的材質上來看，綠曼巴用的是鍍銀銅芯，而綠聯用的是普通銅芯。


綠聯介面
值得說明的是，雖然綠聯稱自己為1.4版本，但是在我們後面的測試中發現，綠聯只使用了4對TDMS信號線，和其他HDMI 1.4線纜有區別，是假1.4版，屬於1.3版本。
長度：1.5m
市場參考價：18元
秋葉原Q6111
秋葉原是一家以線纜製造生產出名的廠商，其產品在家電管道非常常見，所以普羅大眾對這個品牌很熟悉。


秋葉原
我們測試的是一根型號為Q6111的標準HDMI線，標稱的最高傳送速率為10.2Gb/s，支持的解析度為1080p，按照這個規格來看應該是支援HDMI 1.3規格。


秋葉原Q6111介面
但是在後面的描述中又有通過HDMI 1.4版本的字樣，可是全然沒有支援3D視頻的描述。
長度：1.8m
市場參考價：50元
富士綠曼巴1.4版
綠曼巴是富士推出的支持1.4版本的HDMI線纜，並宣稱達到了21.8Gb/s的資料傳輸率，完美支援3D高清視頻和4k×2k解析度。

富士綠曼巴
綠曼巴的線纜顏色為綠色，並以外形形似的一種非洲毒蛇綠曼巴命名，並採用鍍銀銅芯線。大家在購買綠曼巴的時候要注意，該線纜有兩種版本，一種是使用了鍍銀銅絲的版本，一種是使用普通無氧銅的版本。本次測試的是鍍銀銅絲版本。
長度：2m
市場參考價：205元


開博爾A系列
近年來，開博爾品牌在網路上的知名度越來越大，被很多網友奉為高性價比的代表。開博爾的HDMI線纜中，A系列屬於定位稍高的主推產品，講究的是扎實的做工和用料。


開博爾
A系列中的7m以下的短線線徑為28AWG，長線線徑為24AWG，使用了純銅線芯和三層遮罩線，遮罩線外是銅編遮罩網，再外面為膠皮和尼龍編織網。

開博爾A系列
開博爾A系列HDMI線纜也支援HDMI 1.4版本設備，支援3D 1080p視頻。
長度：2m
市場參考價：218元
魔聲MC 1000HD
魔聲（MONSTER，又名怪獸）是一個在發燒友口碑中非常不錯的美國線纜品牌，該品牌的線纜做工優秀，用料十足。魔聲MC 1000HD國內代理商的報價高達2500元，所以很多國內玩家貪圖便宜，購買網路上幾十元的假貨。

我們測試的魔聲MC 1000HD 2m線纜一頭為普通形狀的直插HDMI接頭，而另一頭則是轉了90°的彎頭。這種設計的目的是電視機掛牆使用HDMI線纜時，連接更方便，不會出現插不進去的情況。


魔聲介面
MC 1000HD是一根Ultra-High Speed HDMI線纜，最大資料傳輸率為10.2Gb/s，支持1080p以上的解析度、12bit色深、120Hz頻率。
長度：2m
市場參考價：2500元



類比信號和數位信號的差別
類比信號和數位信號的差別
在類比時代，線纜品質和信號品質息息相關，而且也和線纜的長度有關係。當類比視頻電纜長度逐漸增加，視訊訊號品質逐步下降。如右圖所示，圖像的品質逐漸呈一個線性的下降過程。在輸入信號Vi中，還可能因為線纜受到外界的干擾，而疊加干擾信號。信號在放大的過程中，干擾信號也被一併放大，在多級放大電路中，干擾信號就有可能影響到正常的輸出信號，從而導致畫面受到影響。類比視訊訊號有可能出現振幅、高頻信號或者低頻信號三種損失，畫面可能會變得暗淡，或者變得溫和。觀眾對比出現損失的畫面和完美的圖像後，將會看到兩者有明顯的區別。



類比信號品質曲線
而在數位時代，數位信號的抗干擾能力優於類比信號。不過並不是說數位信號就不會被干擾，數位信號上一樣的可能被疊加干擾信號。
數位信號是以“10”的方式進行傳播的，比如規定0.8V～1.3V之間的電平為高電平，雖然高電平被干擾信號疊加，但是仍然在這個門限以內，一樣會被識別為1，而不會被識別為0。在經過放大之後，干擾信號就會被剔除，信號會重新生成標準信號。所以，數位信號抗干擾能力更強。而數位信號的損失方式和類比信號也完全不同。它的信號在一定長度內都基本保持完美，但是在到某個臨界長度後，信號品質會突然大幅度下降，或者消失。圖像品質的曲線就好像一個懸崖，俗稱“懸崖效應”。線纜的傳輸距離達到“懸崖效應”點之前，人眼並不能辨別出圖像發生了哪些變化，但是在傳輸過程中，劣質電纜線造成的資料錯誤實際上已經出現了。我們人眼是看不到因為這些錯誤造成的畫質改變的，是因為數位傳輸系統擁有糾錯技術。如果出現了誤碼，在門限規定範圍內，圖像品質就可以保持完美。但是當誤碼率超出了門限範圍之後，就會出現信號崩潰，出現“懸崖效應”。



數位信號品質曲線
在數位時代，數位信號在傳輸過程中的錯誤也是不可避免的，但是出錯的幾率很小，這個幾率用BER（Bit Error Rate，誤碼率）來衡量。一根HDMI線在10m以內時，可能一天才出一個錯誤。到17m左右，可能1小時出一個錯誤，19m左右可能1分鐘出一個錯誤。達到22m以上，就可能每秒產生一個錯誤，再長就可能超過門限導致信號崩潰。舉個例子，大家在看類比信號的電視節目時，有可能看到色彩出現變化、噪點較多、出現干擾紋、鬼影等各種視頻品質下降的現象。但是在數位時代，只要信號本身沒有問題，家家戶戶的節目效果都是一樣的，如果誤碼過多，畫面就會出現馬賽克，或完全黑屏。



流言終結者——主觀畫質測試
測試方法說明
主觀測試
測試設備和影碟：SONY PlayStation 3、東芝55SV650C LCD電視機、《Super HiviCast》影碟。
靜態測試
（1）清晰度：整頁為不同字型大小的中文和英文字元，觀察各字元的細部影紋及其邊界的清晰程度。


清晰度測試
（2）灰階變化：用灰階過渡的圖片考察灰階變化，是否有明顯的條紋。


灰階變化
（3）圖片細節：水果靜物圖片，觀察色彩變化和噪點，還有亮部和暗部細節。


水果靜態照片
線材
流言終結者——主觀畫質測試（中）
動態測試
（1）《靈魂戰車》片段：考察人物膚色、火焰變化和黑暗處的細節，以及大動態的細節表現。
燃燒戰車
（2）《HQV Benchmark》片段：通過摩爾紋考察、噪點考察等專用測試視頻片段考察各自的區別。
流言終結者——主觀畫質測試（下）
皇帝的新衣
其實，HDMI數位視訊信號的傳輸過程就如同用網線傳輸網路信號一樣。資料從A端到B端的過程中，“01001”傳過去就能保證仍然是“01001”，而不會變成“11001”或是別的。


示波器眼圖張開越大信號品質越好，左圖信號品質差，右圖信號品質好。
華測檢測公司（CTI）介紹
CTI華測檢測技術股份有限公司是中國協力廠商測試、檢驗與驗證服務的開拓者和領先者，為眾多行業和產品提供一站式的全面品質解決方案。CTI具有中國合格評定國家認可委員會CNAS認可及計量認證CMA資質，並獲得英國UKAS、新加坡SPRING、美國CPSC認可，檢測報告具有國際公信力，贏得了國內外眾多知名企業的信賴。

CTI
CTI可靠性分析測試中心可以對產品的可靠性和壽命進行綜合分析測試，下屬的失效分析實驗室可以對電子產品、金屬和非金屬製品進行材料、工藝、品質方面的分析與評測，能夠對相關產品在設計、生產、檢測和使用中出現的故障進行機理分析，為客戶提供專業的全套解決方案。
焊點品質檢查（上）
焊點品質檢查
使用X-RAY透視儀，對HDMI線纜的插頭進行X射線透視，觀察接頭的焊接品質是否存在問題。如果引腳縫隙之間存在金屬屑類物質，從工藝角度分析可以判斷這是引腳和線路焊接時留下的焊錫渣。


X-RAY透視儀
焊錫渣存在於插頭的封閉空間中，有可能會使各引腳之間發生短路，或是使各引腳之間的耐電壓值降低，從而導致線路和設備出現功能失效或燒毀的情況。其次，部分引腳與線路焊接處的焊料不飽滿，很容易導致焊點斷開或接觸不良。
升頻MPINS F300HD
升頻MPINS F300HD的插頭內還算乾淨，只發現了一點焊錫渣。但是這點焊錫渣存在於兩根線之間，這比較容易引起短路的現象。


我們通過X射線還發現了它的介面的19根引腳並不是完全都用起來了的，仔細數數只有15根線。這說明它為了節約成本而偷工減料，在接下來的開膛破肚中我們將核實這個情況。
綠聯hdmi線
綠聯hdmi線的插頭問題和前一款線一樣，部分引腳空焊，說明導線數量肯定沒有標準的19根，不是1.4版本，也屬於用料不足。

綠聯hdmi線這是一根號稱1.4版本的線，不應該出現這樣的情況。或者這根線本身就是1.3版本，我們不得而知。
秋葉原Q6111
秋葉原Q6111的焊點品質還可以，比較飽滿，但是錫渣殘留比較多，主要集中在引腳附近，長時間使用後比較危險。

我們在這條線的透視圖中也發現它缺少幾根線，這將在後面進行核實。
富士綠曼巴1.4版
焊接質不錯，焊工整齊，插頭內部有一點錫渣殘留，但主要集中在束線的位置，離焊點較遠，沒有大問題。


開博爾A系列
X射線透視能看到明顯的金屬遮罩網和遮罩鋁箔，插頭內有較多錫渣殘留，這有可能會對相鄰線路間的絕緣及耐壓產生影響。

插頭內還是發現了一個焊錫渣殘留，而焊點品質沒有問題。
魔聲MC 1000HD
魔聲MC 1000HD介面金屬外殼和SONY一樣，一直遮罩到了線纜金屬編織網處，並有金屬條包裹起來。必須將X射線電壓調高才能穿透金屬殼看清楚內部情況。

接頭內部很乾淨，無錫渣殘留。但在90°彎頭處有一個焊點的焊料不飽滿。
內部結構和線纜直徑檢查（上）
內部結構和線纜直徑檢查
我們將線剝開，觀察線芯數量，和剛才的X-RAY檢查部分的結果進行核對。同時用100×的金相顯微鏡觀察HDMI線中粗細兩種線芯的直徑，計算截面積。所有的圖片放大倍數都是相同的100×，也可以根據照片直接判斷各線纜之間的粗細。


金相顯微鏡
HDMI線纜外面一般是尼龍編織網，防止磨損，這層網並不是必需的。第一層為橡膠表皮。第二層是金屬遮罩網。第三層為錫紙，包裹裡面的線材，也有遮罩作用。內部銅線有四組三根一組的絞合線，絞合線外面也包裹有錫紙，還有7根單獨的彩線。線的總數量為19根，對應介面上的19個觸點。
HDMI的4組遮罩絞合線，它們就是用來傳輸前面所介紹的4組TMDS信號的。每組遮罩絞合線一般由兩根信號線和一根遮罩線組合而成，總共12根。剩下的7根線分別對應+5V、DDC時鐘、DDC資料、ECE/DDC的地線、HPD熱插拔、CEC等。信號線直徑較粗，其他的功能線一般線徑較細。不過根據後面的觀察發現，信號線線徑粗的原因並不是裡面的銅絲更粗，而是膠皮更粗的緣故，粗線和細線的銅絲粗細基本都是一樣的。




HDMI線纜解剖圖
而高速附乙太網路功能HDMI線纜，也就是HDMI 1.4版本中新增的版本，遮罩絞合線的數量上升為5組，多了一對差分信號線。多出來的一組差分信號就是HEC（HDMI Ethernet Channel）網路通道，它利用原本保留的14#線及用做熱插拔診斷的HPD線傳遞信號，用ECE/DDC的地線增加功能做為該信號的遮罩線。再加上另外的5根彩線，總數也是19根。所以，HDMI線纜是否是HDMI 1.4新版線纜，剝出來就知道了。
升頻MPINS F300HD
升頻MPINS F300HD的線纜剝開之後我們發現裡面並沒有金屬遮罩網，而且總共的線只有15根，結果和前面X射線檢查的一致，缺少的4根線是TMDS信號中的遮罩線。

升頻
粗一點的信號線截面圖可以看到它使用了7根細銅絲組成，每根細銅絲的直徑為100um。這種線如果在示波器上進行測試，肯定會因為遮罩不佳而導致信號眼圖張度受到影響，我們很難想像這樣的線居然還在某些媒體上獲得畫質第一的稱號。
TMDS信號線直徑：100μm×7
截面積：0.2198mm2
內部結構和線纜直徑檢查（下）
綠聯 HDMI線
綠聯 hdmi線在X射線檢查中，也有很多空焊點，剝開一看，總共的線比升頻還少，只有13根。遮罩網比較稀疏，用料上減少成本，後期的使用壽命肯定會受到一定影響。


綠聯HDMI線
它不但缺少四組TMDS信號中的遮罩線，另外的7根線也只有5根。它的TMDS信號線是一根銅絲，線徑為244.3μm，由於測量誤差的原因，標準線徑應該為250μm，截面積要比其它線小一些。
TMDS信號線直徑：244.3μm
截面積：0.1874mm2
秋葉原Q6111
秋葉原Q6111線纜的標稱膠皮比較柔軟，剝開後，金屬遮罩網比較稀疏。它也只有15根銅線，4組雙絞遮罩線中沒有遮罩線。

秋葉原
它的銅線中間是一根銅絲，銅絲的線徑比綠聯hdmi更粗。測量出來的線徑為294.9μm，截面積比前面兩款都要大。由於測試誤差的原因，真正的線徑可能有300μm。另外7根功能線的線徑也有291.1μm。
TMDS信號線直徑：294.9μm
截面積：0.2731mm2
富士綠曼巴1.4版
富士綠曼巴是一根1.4版的HDMI線纜，所以剝開之後會發現它的結構和前面幾根線有一些區別。

富士綠曼巴
它的TDMS差分信號線一共有5組，每組三根。而且綠曼巴宣傳使用了鍍銀銅線，我們在剝開信號線膠皮後發現的確是這樣。
TMDS信號線直徑：105.1μm×7
截面積：0.2428mm2
開博爾A系列
開博爾A系列在剝開膠皮之後，會發現銅編遮罩網很密實，用料還算不錯。它也是使用了5組TDMS差分信號線，專門留出了一組網路通道。

開博爾A系列
而且開博爾A系列銅導線的線徑要比其他HDMI線纜較粗，用料比較足。
TMDS信號線直徑：131.6μm×7
截面積：0.3807mm2
魔聲MC 1000HD
從顯微鏡的觀察來看，魔聲MC 1000HD的TDMS差分信號線內只有四根銅絲。仔細測算一下每根銅絲的直徑達到了162μm，所以截面積為0.3296mm2

魔聲
而且線徑更細的功能線裡面的銅絲直徑也達到了126.6μm，7根銅絲的總截面積也達到了0.3523mm2，比其他線的用料更好。再加上厚實的遮罩層、膠皮和做工，魔聲MC 1000HD線纜給人的手感非常不錯。
TMDS信號線直徑：162μm×4
截面積：0.3296mm2
鍍層厚度檢查（上）
鍍層厚度檢查
金鍍層耐蝕性強，導電性好，易於焊接，耐高溫，且具有一定的耐磨性，而且還很美觀。所以，幾乎大多數HDMI介面都會鍍上一層薄薄的金。不過，我們這裡測試的不是介面外殼的金層厚度，因為它的厚度對電氣性能沒有絲毫影響。我們是對接口中PIN針的鍍層結構、厚度和成分並進行了分析。


JEOL透射電子顯微鏡
我們使用透射電子顯微鏡搭配能譜儀對PIN針進行測試。透射電子顯微鏡可以觀察納米級的微區元素，並對元素的成分進行分析。

進行鍍層觀察和成份分析
測試時將這些HDMI線纜的PIN針通過切片法縱向剖開，從側面觀察鍍層的結構和厚度。（圖中放大倍數有差別，具體受人工制樣的影響，對薄於0.1μm的鍍層測試結果可能會有偏差。）

升頻MPINS F300HD

綠聯hdmi線

秋葉原Q6111

鍍層厚度檢查（下）

富士綠曼巴1.4版

魔聲MC 1000HD

開博爾A系列

從測試結果來看，PIN針主要使用的是錫青銅作為基材。錫青銅具有高彈性、良好的耐磨與耐腐蝕性能，適用於製造各種彈性元件。插頭連接器的PIN針要應對頻繁的插拔，所以一般會使用錫青銅。然後在基材上先鍍鎳，鎳上再鍍金。先鍍鎳後鍍金的原因是銅質基材上直接鍍金非常困難，所以一般來說PIN針的結構會觀察到三層。顏色最深的一層為銅，顏色淡一點的為鎳，而顏色發白發亮的地方為金，在成分分析中也進行了驗證。鍍層厚度檢查中主要觀察的就是鍍金層的厚度和品質，從結果來看大致可以分為四個檔次。
第一檔次：魔聲MC 1000HD（2.65μm）、富士綠曼巴（2.73μm）、它們的鍍金層都比較厚，而且很連續。

第二檔次：秋葉原Q6111（0.71μm），它的鍍金層比第一檔的樣品要薄，但比起其他樣品又厚了很多，而且也很連續。

第三檔次：開博爾A系列（0.18μm）、鍍金層很薄，但還好都比較連續。

第四檔次：升頻和綠聯的HDMI線纜，它們的鍍金層都非常薄，而且斷斷續續，幾乎難以測量，只能檢測到有金元素的存在。

鍍層孔隙率測試（上）
鍍層孔隙率測試
由於鍍金層的成本問題，金層通常很薄，鍍層中幾乎都存在孔隙，會影響其防護性能。腐蝕性氣體可通過金鍍層孔隙對基材產生浸蝕，再擴散到表面形成斑點。所以孔隙率測試就是分析產品鍍層品質的一項關鍵。測試方法就是將樣品暴露於酸性環境中一定的時間，模擬在現實長期使用中遇到的極端情況。然後烘乾，再於顯微鏡下觀察鍍層的變化情況。鍍層在實驗後被腐蝕得越嚴重，則說明其品質越不好。那麼在現實中當鍍層出現腐蝕後，引腳基材也就很容易被損壞，從而導致HDMI接頭出現性能和功能的故障。
第一檔次：魔聲MC 1000HD、綠曼巴hdmi線
表現很不錯，PIN針上還有很完整的鍍金層包裹，PIN針接觸點沒有出現腐蝕。
第二檔次：秋葉原Q6111、
腐蝕比較輕微，但是PIN針接觸點上仍然出現了黑色腐蝕點。
第三檔次：開博爾A系列
腐蝕程度嚴重，出現了大面積的腐蝕斑塊。
第四檔次：綠聯hdmi線、升頻MPINS F300HD
腐蝕很嚴重，幾乎沒有看到還有鍍金層能夠剩下，有大面積的腐蝕斑塊。


升頻MPINS F300HD

綠聯hdmi線

富士綠曼巴1.4版

秋葉原Q6111
鍍層孔隙率測試（下）


開博爾A系列

魔聲MC 1000HD
選購建議
從我們的測試結果來看，不同價格檔次的HDMI線在畫質上面沒有差別，但是並不是說我們隨便買一根線就行了。首先還是要保證HDMI線纜的品質做工要優秀。對於普通用戶來說，短距離HDMI線纜可以選擇200元左右的價格適中的產品，而且最好選擇HDMI 1.4版本，應對未來更大的解析度和3D應用。
如果是要選購長距離的HDMI線纜，可以選擇線徑更粗的產品。在HDMI線纜中，用AWG(American Wire Gauge)美制電線標準來衡量線徑的粗細，AWG值是導線直徑（以英寸計）的函數。AWG前的數字越小表示線徑愈粗，所能承載的電流就越大，反之則線徑越細，所承載的電流量越小。一般HDMI線纜的線徑從30AWG～22AWG都有，不同線徑的HDMI線纜可以達到的長度有區別。短距離線纜選擇26AWG和28AW就能夠滿足，如果要達到10米以上的傳輸距離，一定要選擇24AWG或更粗的HDMI線。本次我們測試的HDMI線纜大多數都沒有標明線徑，唯一例外的是魔聲MC 1000HD，它的膠皮上標注的規格是“26AWG/8C+28AWG/7C”，意思是4對TDMS信號線是採用26AWG規格的線纜，而7根功能線則使用的是較細的28AWG線纜。
購買HDMI線的時候還要注意不要買到假冒產品，盡可能地在一些有信譽的商家處購買進口品牌的HDMI線纜，同時應具備一定的鑒別能力。比如，查看PIN針的鍍金層的金黃色是否飽滿，介面做工是否優秀等。還可以查看產品是否通過的HDMI協會認證。如果一個線纜的包裝上印有HDMI或HDMITM的標誌，這說明該產品是經過了HDMI協會官方指定的ATC測試合格的產品。如果大家看到只寫了HDMI四個字母，那有可能是該產品沒有經過HDMI協會指定的官方測試，這時就一定要謹慎購買了

artist1128

貼圖貼得累死了...休息一下... XD

gaojingyi

推荐个品牌吧

泡泡

gaojingyi 發表於 2012-4-29 18:22
推荐个品牌吧

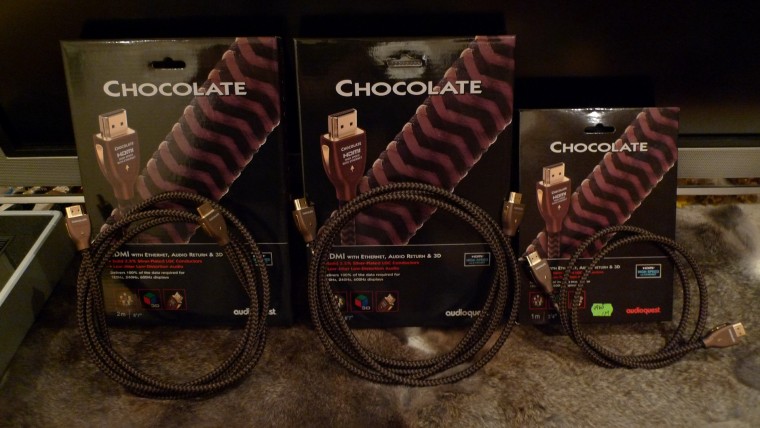

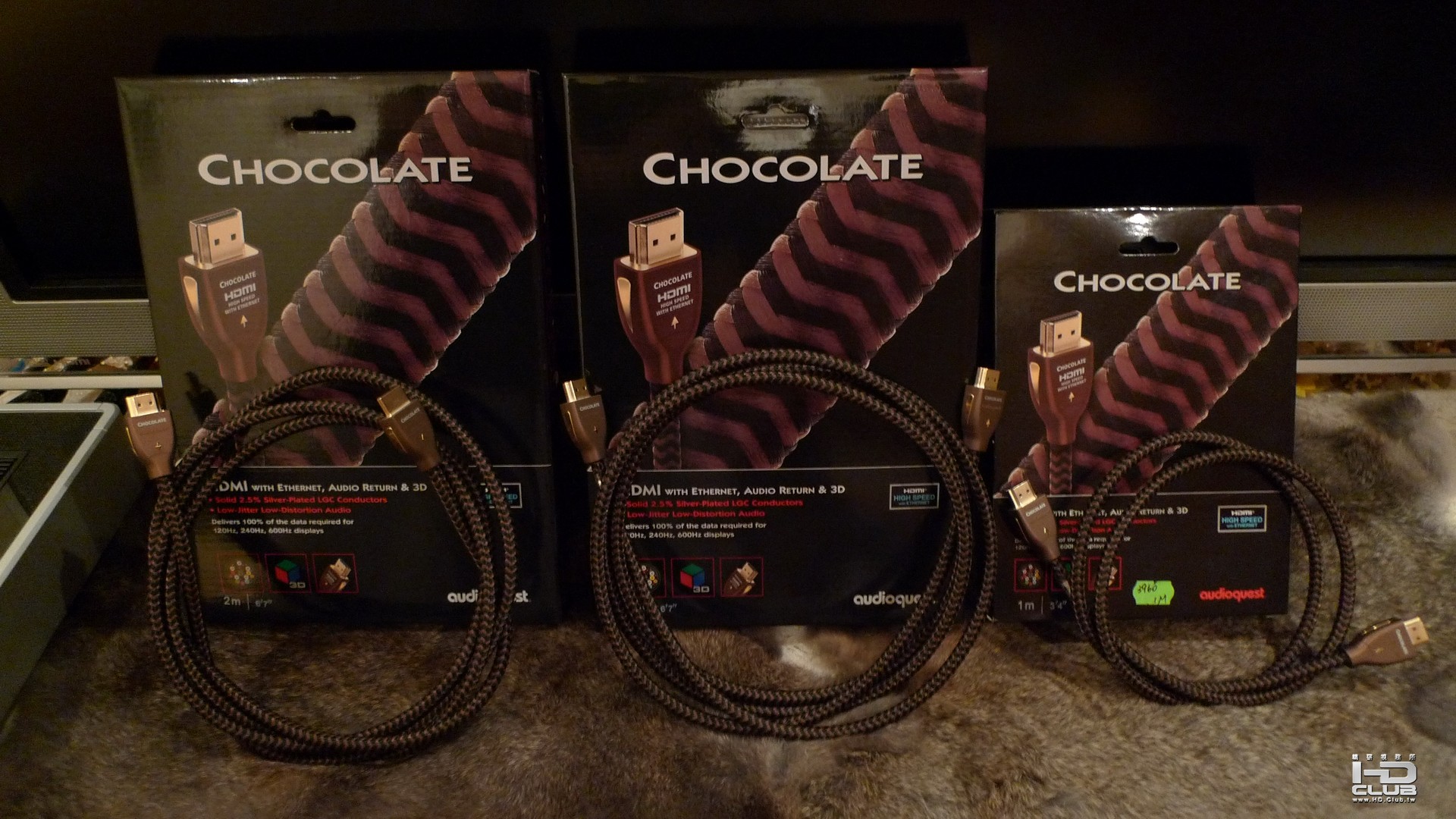

audioquest Chocolate HDMI / 2M+2M+1M
(支援3D/4K2K/1.4版) 盒裝廠製線~卡門公司貨

導體材質:Solid 2.5% Silver
導體包覆:S0lid polyethylene

雜誌評測

小弟用的~

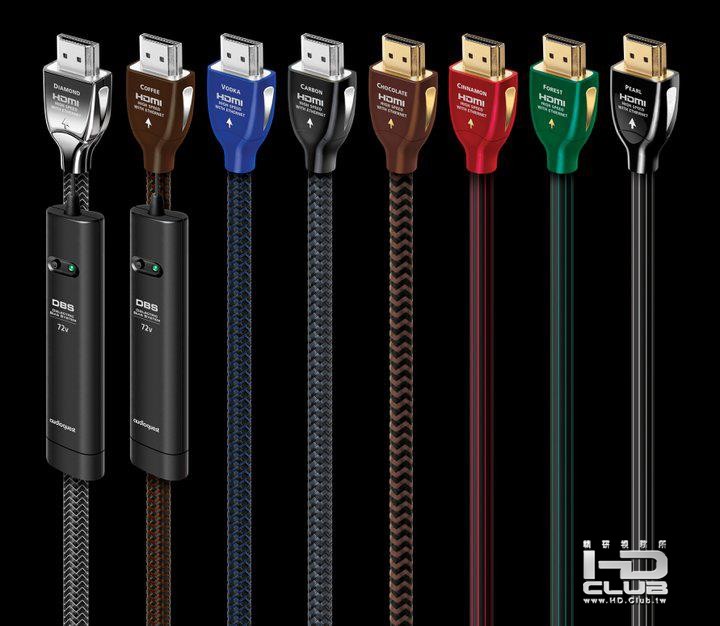

AudioQuestf全系列HDMI

http://www.audioquest.com/

wei001102

不過要買HDMI1.4可能要先注意確認一下自已的電視or擴大機有沒有也support HDMI1.4，否則買了也會無用武之地!!

chaokai

對於HDMI線有興趣的可以看看
上篇
下篇

Hamy

因為工作關係
現在在日本呆了半年多
看到日本的sony/pioneer/panasonic的HDMI線都比台灣貴
(在網路上比價的, 在賣場就更貴)
台灣同廠牌型號的線 有些網拍竟然便宜近50%
說真的 有的毛毛的
如果不是假的 只能說台灣賣家太犀利了

kimlunh

泡泡 發表於 2012-4-29 19:36
audioquest Chocolate HDMI / 2M+2M+1M
(支援3D/4K2K/1.4版) 盒裝廠製線~卡門公司貨

請問泡泡兄,

AQ的HDMI上有標示箭頭方向性, 請問接的順序是不是如下:
從播放器至電視機, 感恩

kimlunh

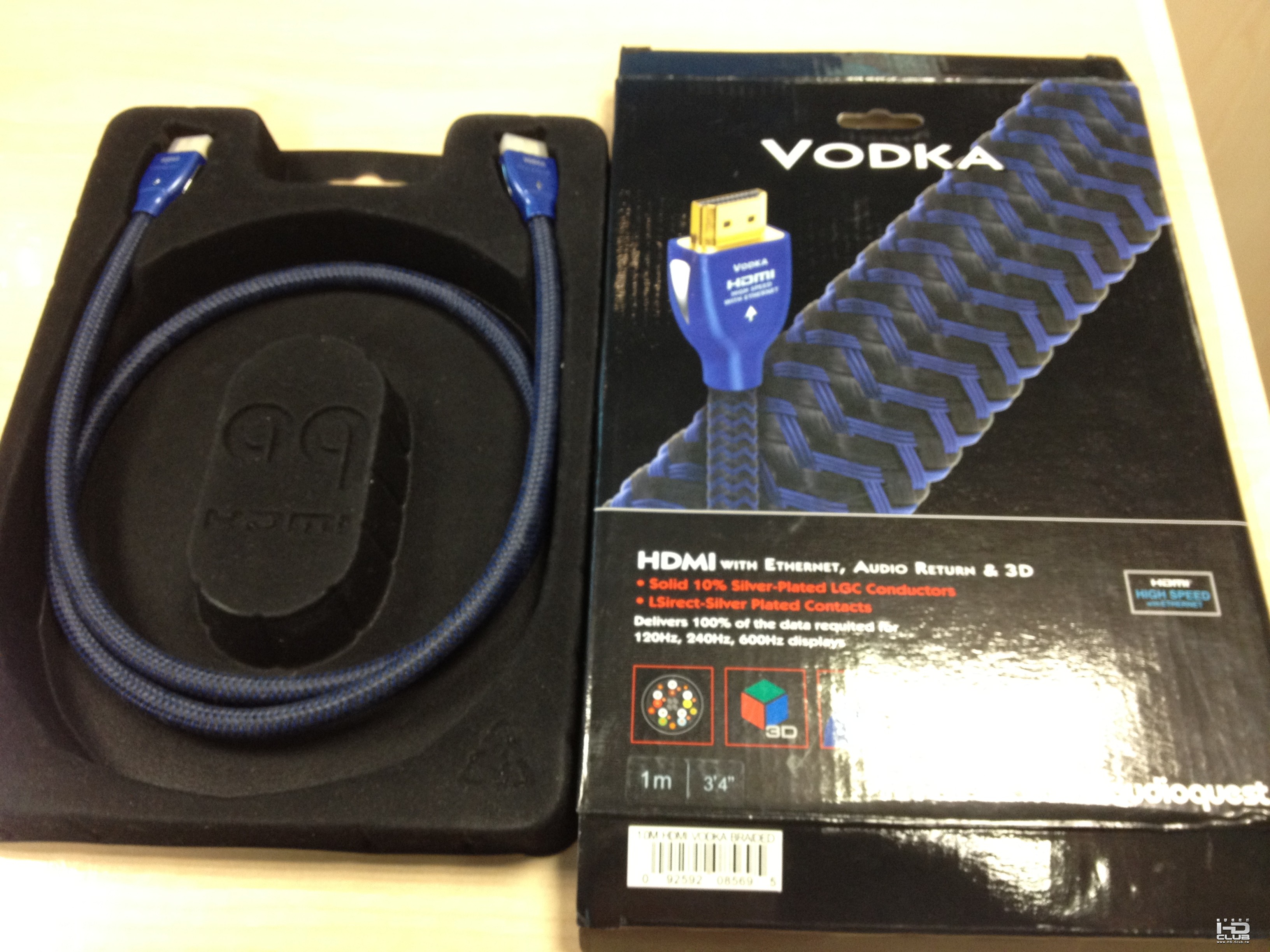

經爬文比較後, 小弟也加入Audioquest的行列,
購入Vodka HDMI 1M+1M

導體 : 實心10%鍍銀LGC(高純度長結晶銅)導線可消除內部芯線失真並減少信號抖動
規格 : 支援 High Speed Full HD 1080p / 120Hz、4K、3D視頻、乙太網路 Ethernet 及聲音回傳Audio Return Channel



相關評論與測試

http://blog.yam.com/hifihivi/article/49354078

http://www.hiendy.com/hififorum/ ... thread&tid=5776

宏業

本文章最後由 宏業 於 2012-9-6 21:45 編輯

kao.c.y 發表於 2011-3-19 11:52
結果去年9月底買的M2000的HDMI線.上個月開始一條2M的就開始出問題.
我算沒常常用它.30.1的訊號居然偶而的" ...

在中國Monster的假線是最多的,
即便有漂亮木盒,鋁盒.

不一定是便宜的HDMI比較好.
HDMI,USB,等數位線不同等級材質的聲音表現也是很不一樣.

有時換上好線但整體系統未優化(電源處理,擺位....),
就像水管不管換上多粗的如果有地方被塞住,
流量都會減弱.

線材避免買假就跟代理授權店家購買,
二手品最好能提供原購買商家資料,
價格過低通常真不了.

smalltom

HDMI 是全數碼, 都是 001010101 的信號, 像網綫一樣, 沒甚麼高要求, 能看就行, 其他都是心理作用
