Plextor Sigma 8643 PlexMedia 精研測試報告

LEON

2010年11月多媒體播放機最大的新聞之一莫過於是Plextor PlexMedia的正式公開發表。

含BD-ROM可讀正版藍光光碟，Sigma 8643晶片，PlexMedia以極殺的價格挾帶Plextor的品牌優勢準備積極搶攻市場。8643晶片含BD-ROM合購優惠價6999元可真是讓多媒體播放機的大小製造商都＂挫得等＂。這樣的價格甚至已經比對岸的同級機種便宜太多，甚至已經壓縮到了Realtek 1283的市場。

筆者本次特別從精研借了PlexMedia的樣機做相關的詳細測試，來掀開PlexMedia的神秘面紗。

先來談談Plextor這個牌子。在還是CD-R/CD-RW的時代，DVD-ROM才剛在市場出現的時候，Plextor所生產的CD-R/RW燒錄機可說是DIY族口傳的聖品中的聖品，有＂絕對燒不壞＂的美名，不管再爛的片放進去燒都不會變成飛盤。在當時一台12寫的Ricoh CD-R燒錄機還要4,000塊時，Plextor日製的CD-R燒錄機動輒破萬。高單價高品質的形象在當時無人能敵。但光學儲存裝置飛快進步一日千里，在DVD普及化以及價格不斷下探，乃至於BD的出現，Plextor的產品已經相對不若以往的強勢。現在的PlexMedia可望成為Plextor整合經驗與內部資源，轉戰多媒體播放機的一塊跳板。

外觀與配件的部分另一篇 Plextor Plexmedia多媒體播放機開箱 有詳細描述，以下借幾張圖用做說明。


［外觀與材質］
首先拿到PlexMedia第一印象，是這台機器拿在手上相當的輕盈。播放機本身也不大，大約比3.5吋硬碟更長更寬一點，19.5 x 18 x 5cm，外觀採幾近正方形的設計。仔細觀看觸摸了材質，機器外殼主體都是以塑膠製作，兩側邊與下方並有做類似拉絲的紋路。為了解決材質塑膠散熱的問題，機器內部上下殼均嵌有薄鋁片，包含散熱孔也以鋁片遮蔽。內部照片與實際的溫度測試會在本文下方提供。

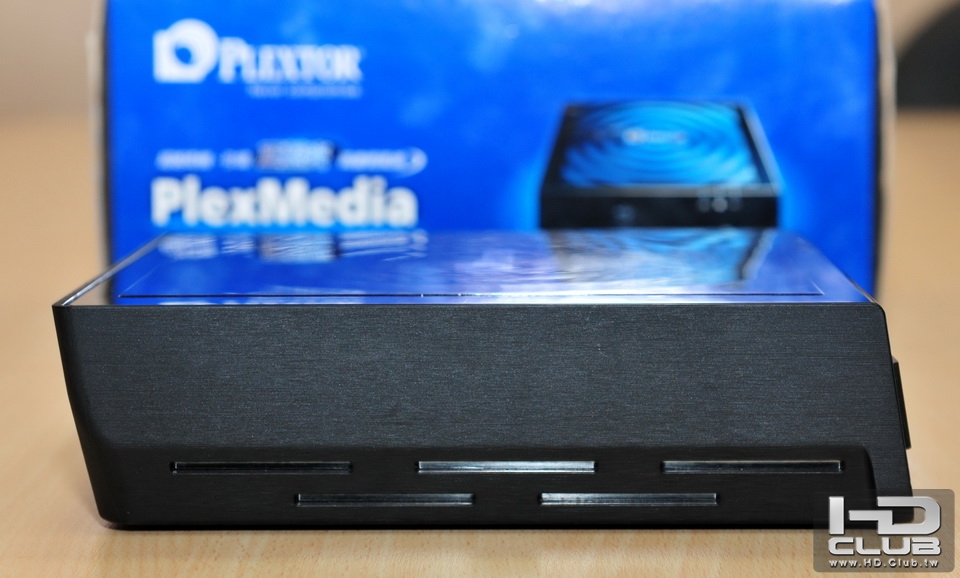

（機器側邊的散熱孔以鋁板遮蔽）

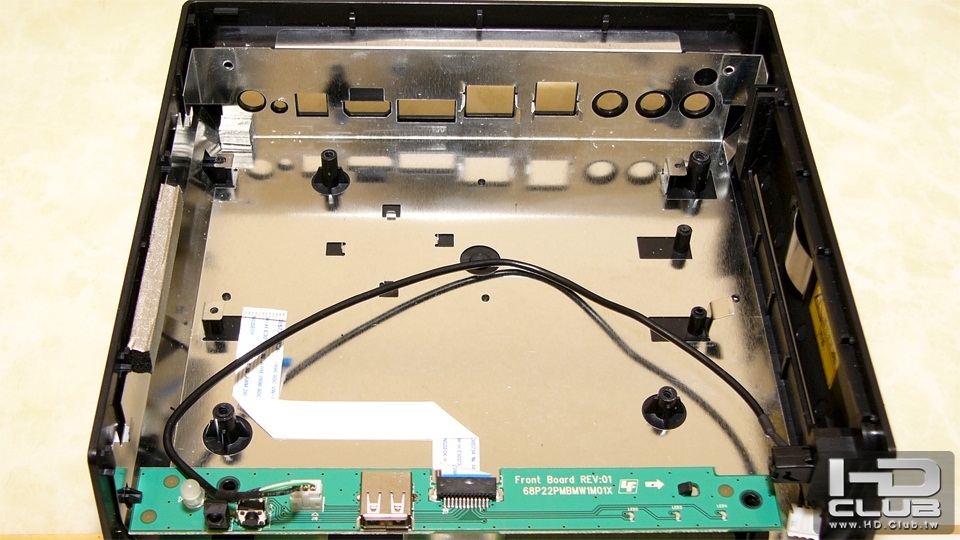

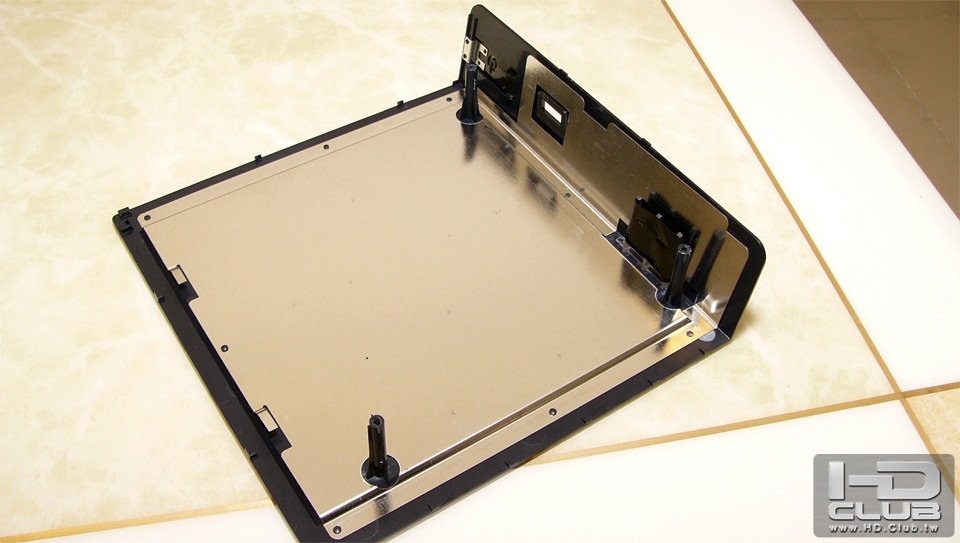

（上殼的散熱鋁片）


（下殼的散熱鋁片）



［接口與按鍵］
接口的部分比一般的播放機少了幾個。一般至少會再做同軸與色差滿足不同的需要與顯示裝置，但PlexMedia已經全部省略，可以看出機器只以數位HDMI做為主要訴求。接口含eSATA可以做快速資料傳輸是相當方便的設計。比較有趣的是右方的Reset按鈕，Reset鍵真的是很方便沒有錯，但畢竟讓人聯想到某M Mobile的智慧型手機，萬一當掉了可以按一下重來。

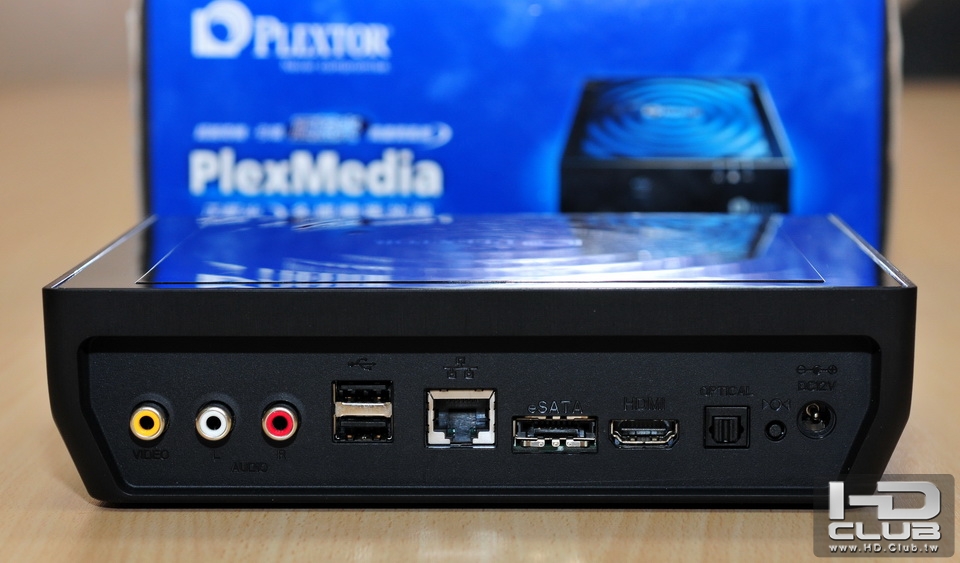

（接口詳解圖）



［內部機構拆解］
接下來拆解內部機構。打開上殼以後可以看到塑膠上殼內側整片嵌有散熱用的薄鋁片，主機的設計是硬碟抽取盒疊在主板上，Sigma 8643晶片設計在機板下方透過下殼的鋁片作導熱。為了要同時讓產品尺寸縮小而又同時可以支援硬碟抽取盒是很好的概念，但可惜的是硬碟與主板並沒有保留足夠的距離，加上機器本身內部空間設計緊密，硬碟的散熱能力與硬碟運作中產生的熱對正下方晶片與板子的PCB老化影響確實是有可檢討的地方。

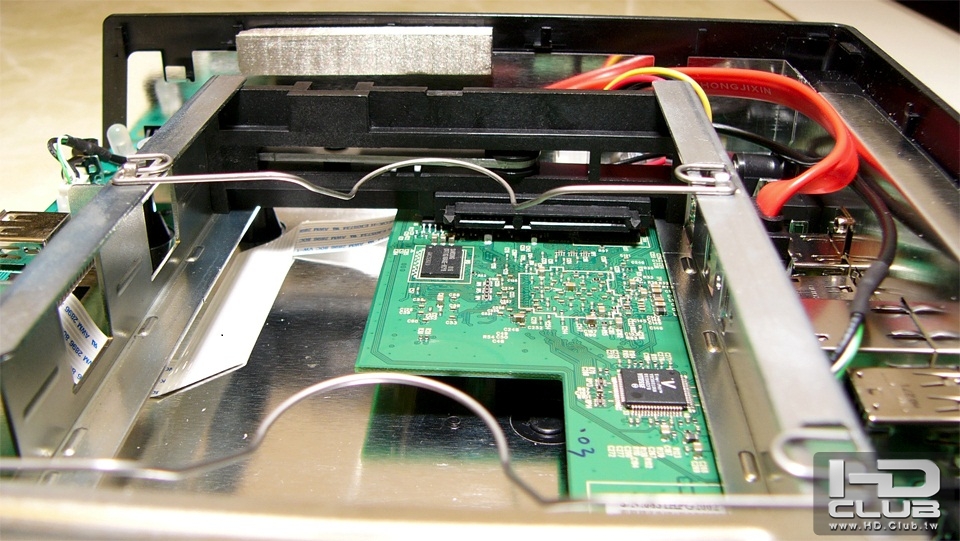

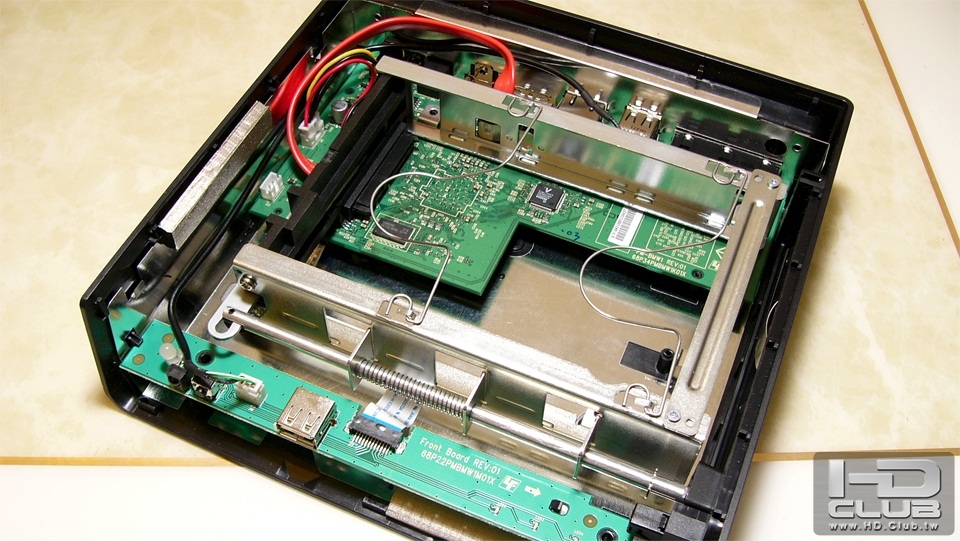

（硬碟盒整個疊在機板上方）

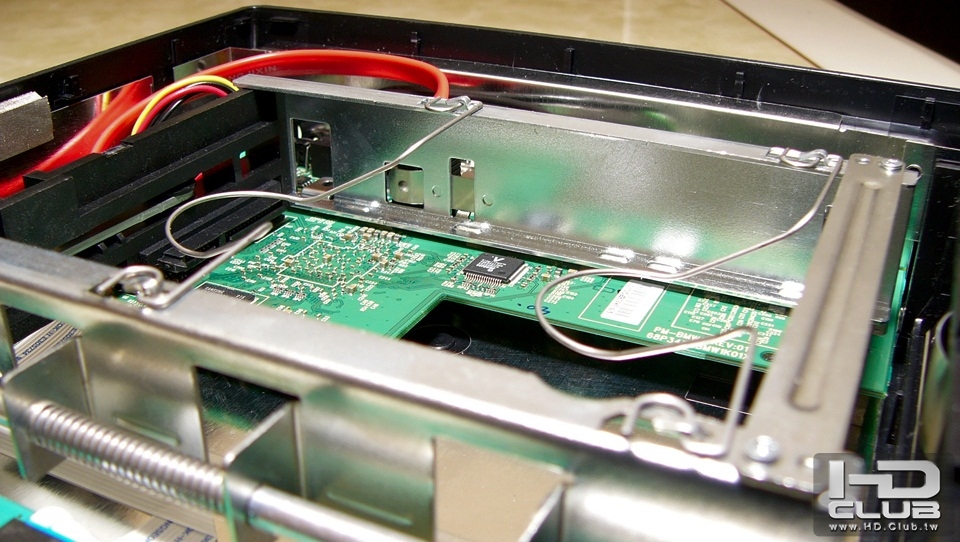

（硬碟盒與網路晶片相對位置圖）


（硬碟盒與DDR2相對位置圖）



［主機板正面］
硬碟抽取盒的完整結構待之後測試硬碟抽取時再做介紹。我們先看主板部分。硬碟抽取盒下方是主板的正面，包含了2顆Samsung的DDR2記憶體與VITESSE的Giga網路處理晶片。這裡必須要特別說明一件事情：雖然現在幾乎所有Sigma 8643的機器均號稱有Giga網路功能，但有趣的是Sigma官方8643晶片組的規格並沒有將Giga的支援列出來。目前已知所有Sigma 8643的Giga都是透過這一顆獨立的VITESSE Giga網路處理晶片作相關訊號的處理。雖然並沒有相關訊息可以確認，但這顆VITESSE應該是Sigma 8643公版設計所列入支援Giga功能的指定晶片。而由於在作業系統與驅動程式上相容性的缺陷（Sigma/VITESSE），目前已知的Sigma 8643的播放機在Giga傳輸相容性均欠佳，要不就是完全連不上Giga路由器無法開啟Giga模式，要不就是FTP於Giga傳輸時無預警停止，或者是透過NFS串流NAS內BD時Lag或整個當機。雖說是有10/100Mbit可以切換，而且切換了以後就完全沒問題，但＂號稱＂支援而實際使用卻問題一堆的Giga功能對使用者來說並不是一件好事。因此，以目前的硬體架構，對任何Sigma8643使用VITESSE的Giga可以不用對相容性抱太高期待。

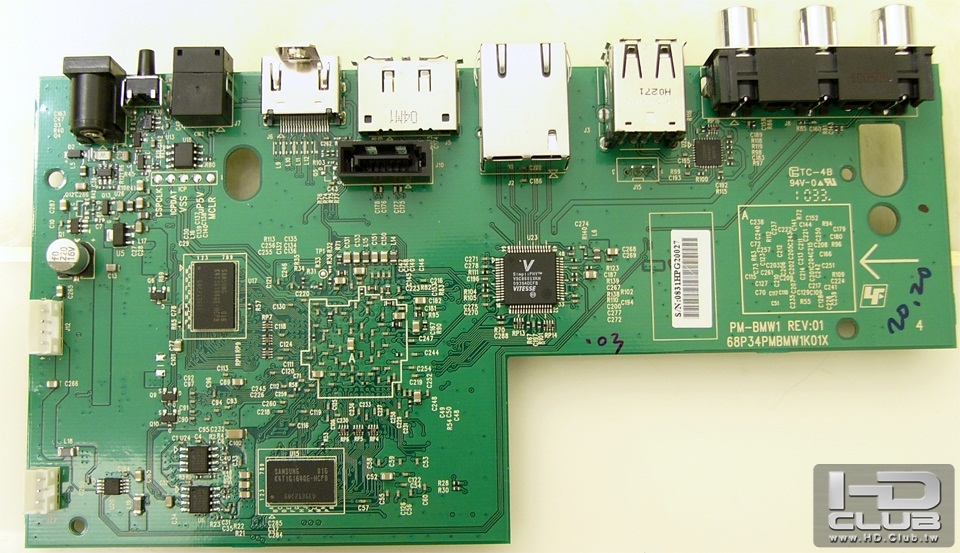

（主板正面）



［主機板背面］
主板的背面包含了Samsung的NAND Flash，2顆的DDR2記憶體與Sigma 8643主晶片。筆者特別確認了這一顆8643晶片的版本為SMP8643AD-CBE3，這一個型號也是目前所有已知其他8643播放機所使用的8643晶片型號，擁有目前解碼晶片中最強大完整功能。主晶片以一導熱矽膠與鋁散熱片接到下殼的薄鋁片做散熱。由於8643工作中並不產生大量熱能，這樣的散熱設計對晶片本身應已足夠。

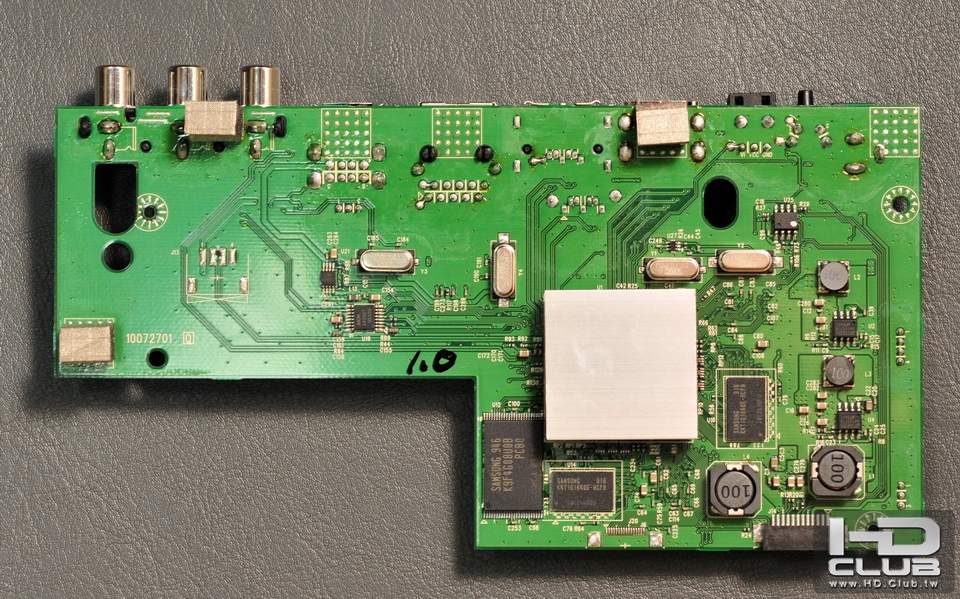

（主板背面含散熱片）

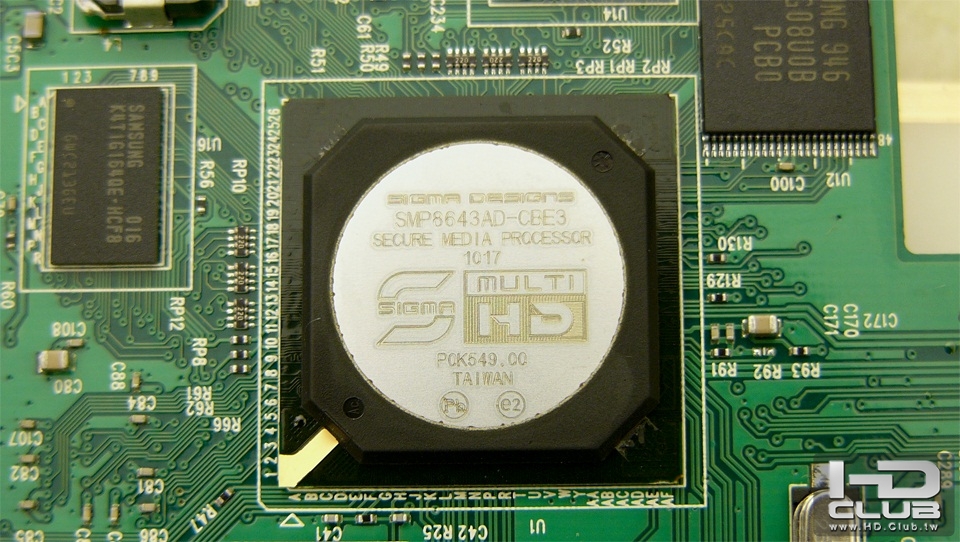

（100%貨真價實的Sigma 8643主晶片）



［遙控器與電源］
配件端我們特別看遙控器與電源的部分。PlexMedia的遙控器設計的非常小支，並將相關字幕與音效設定的選項都放在影片播放當中的option介面中。我們與HDP-X1 Sigma晶片標準的遙控器做比較，省略的按鍵有：數字鍵，靜音鍵，TV Mode，Page Up/Down，Info，Repeat，Angle，Audio，Subtitle，Aspect，Room等。其他的按鍵倒還好，但Audio與Subtitle鍵是真的很重要，看片的時候不能快速做音軌與字幕的切換是很麻煩的事。以筆者使用過的各種Sigma與Realtek的硬碟播放機來平心而論，這支遙控器的設計確實是省略了過多的按鍵，在影片播放時切換也相對沒有那麼方便。電源的部份採用12V 2.5A的變壓器，在有限的成本空間不能強求使用獨立電源或其他更高階的電源供應設計，這部分是合理而可以被理解的。

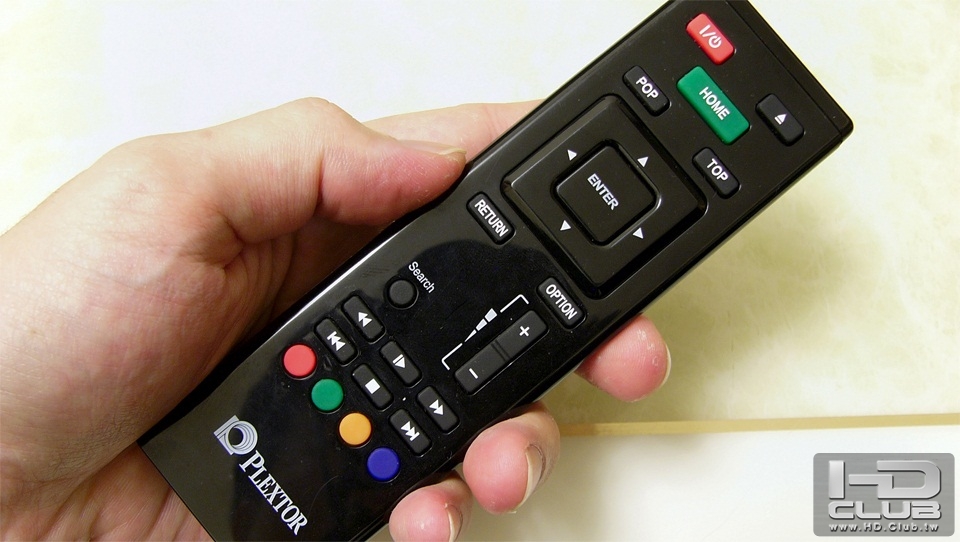

（PlexMedia遙控器，設計上按鈕少了許多，尤其缺少Subtitle鍵與Audio鍵）

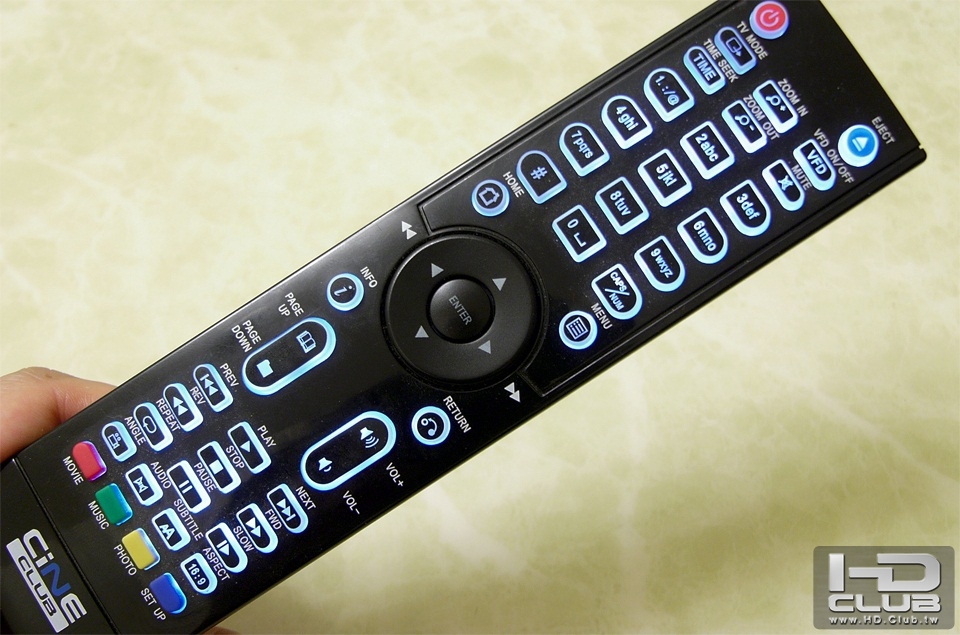

（HDP-X1的遙控器。與公版的Sigma 8635/8643遙控器有的按鍵差異不大，相較之下控制功能很完整）

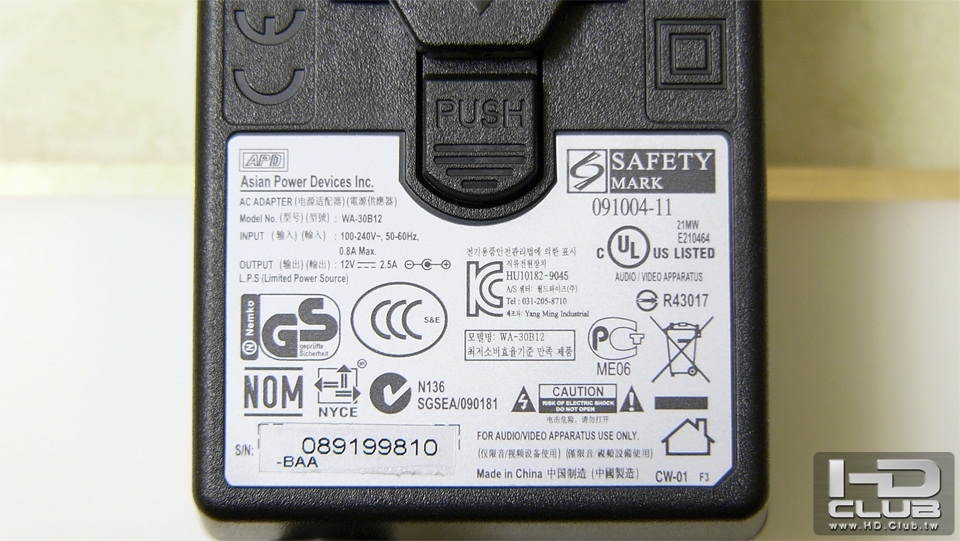

（PlexMedia電源，採用12V 2.5A的變壓器）



［硬碟安裝］
在實際做播放測試前我們做硬碟的安裝。PlexMedia側邊的硬碟盒往內推可以將門打開。硬碟盒的設計是嵌入式的，將硬碟推到底以接上SATA接頭，退出時要按左邊的PUSH鈕。實際在安裝時並沒有很流暢，抽取盒做的比較密，而且硬碟推入時會有卡卡的感覺。仔細看才發現硬碟盒內下方與側邊有做突起機構，應該是為了要防止硬碟滑動／滑出所設計，而相對的讓硬碟較不好推入。硬碟裝入後按PUSH鈕嘗試退出，由於硬碟退出機構力矩設計的過小，實際操作用拇指按壓並不好退出，對常需要抽換硬碟的人來說操作上比較不方便。

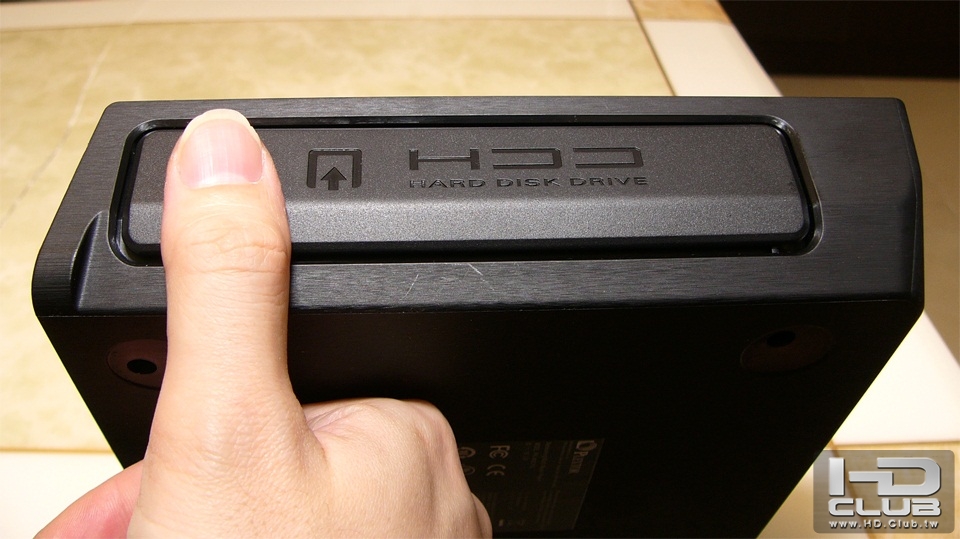

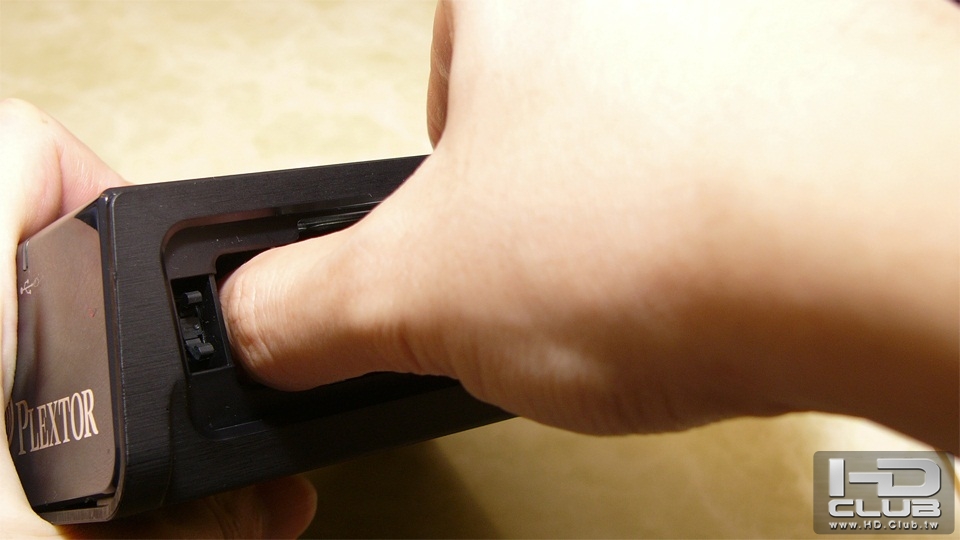

（拇指按下去門會彈出）

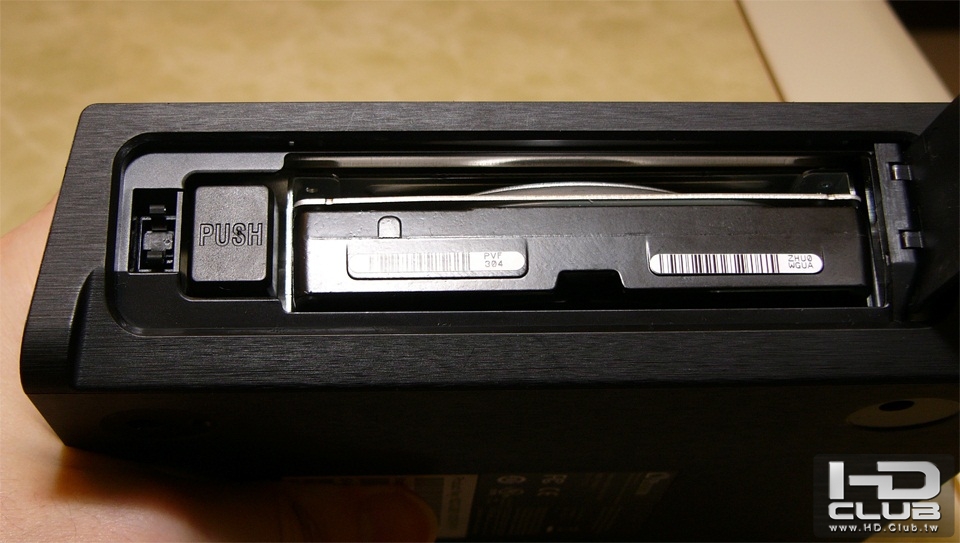

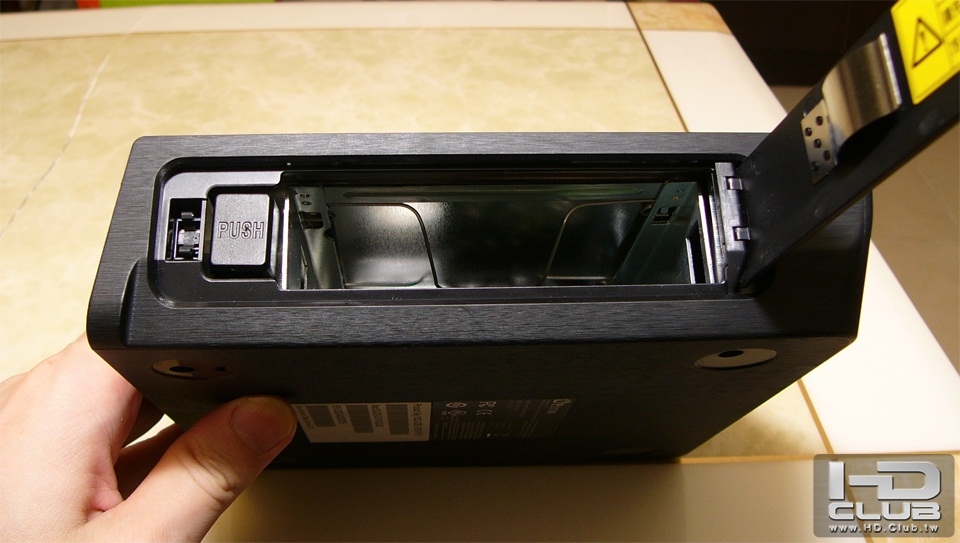

（彈出後的樣子）

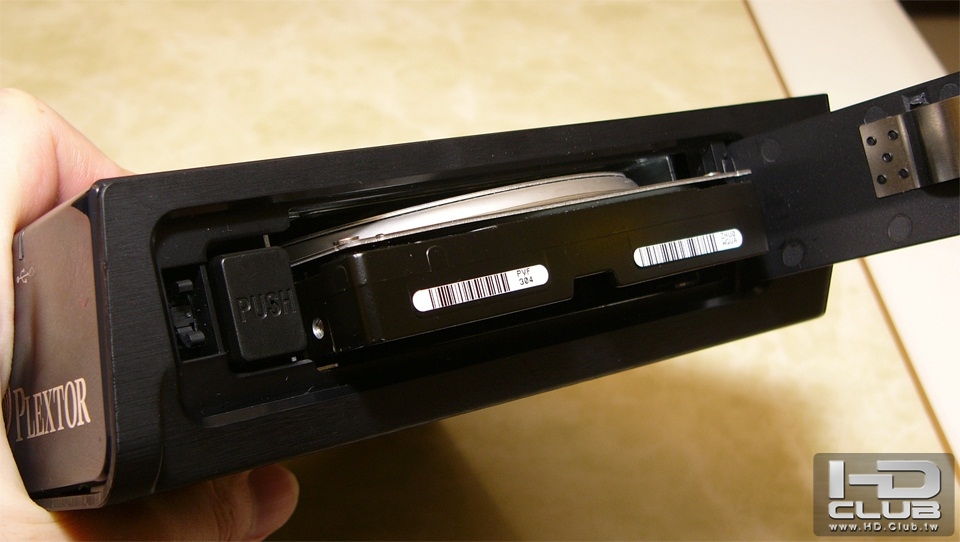

（將硬碟裝入，稍微有點緊）


（將硬碟退出，需要用力）


（硬碟退出後的樣子）

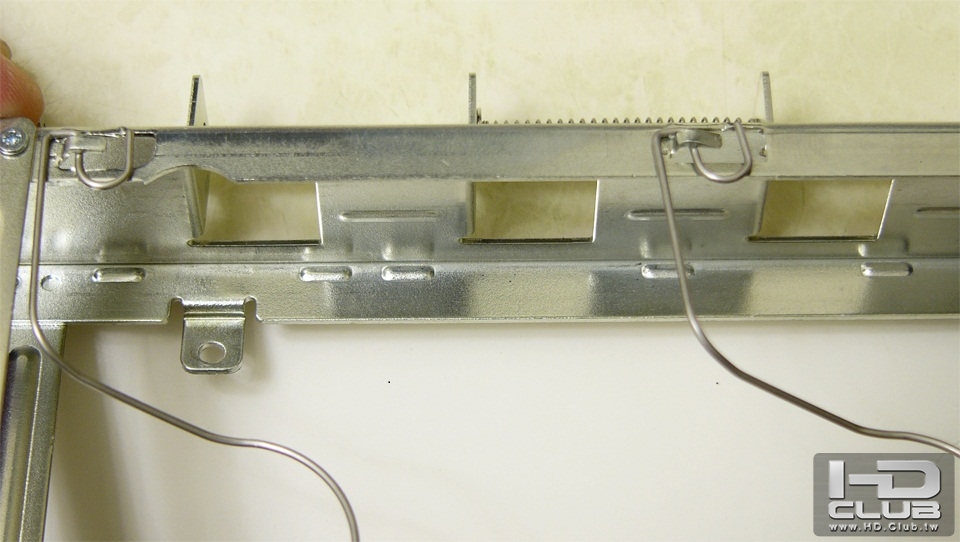

（注意硬碟抽取盒內部側邊與下方的的凸點，雖然可以防止硬碟滑動／滑出，但這些凸點是讓硬碟不方便安裝嵌入＂卡卡＂的原因）

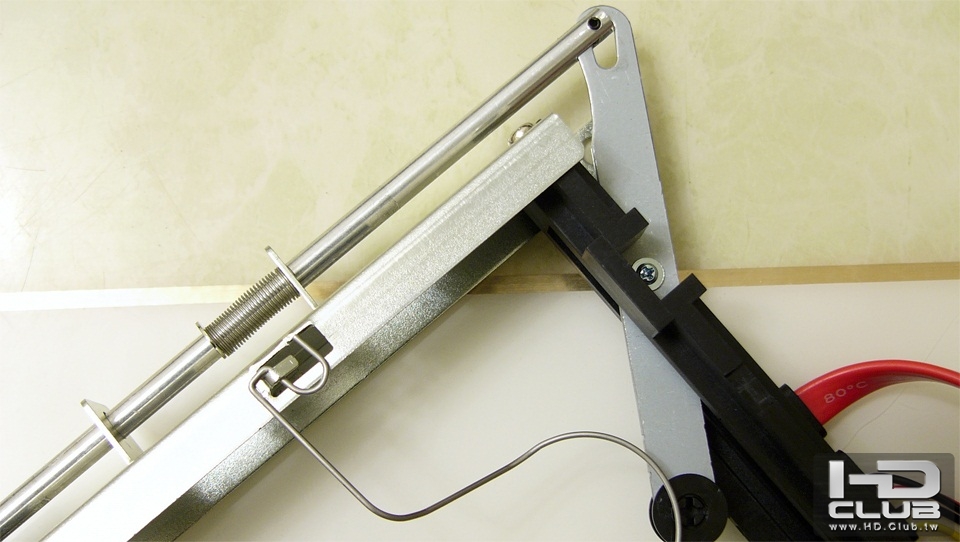

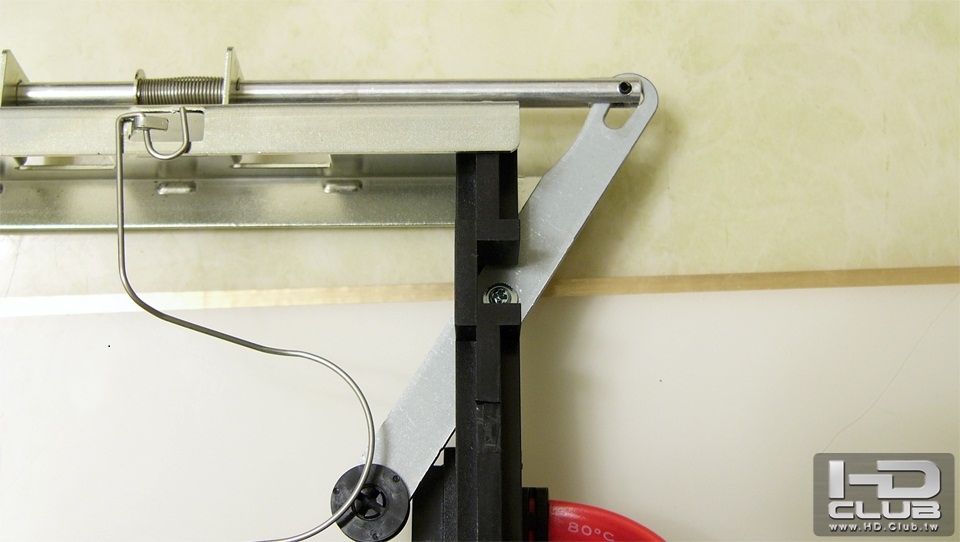

（硬碟抽取盒的力矩設計過小，使得退出時不好退出，拇指需要用力）


（從另外一個角度看這個力矩的地方）



［系統實際操作］
接下來的重頭戲來了，插上HDMI插上電源實際操作播放檔案測試看到底表現如何。首先開機到進入主選單的畫面大約45s上下，跟Realtek 15~20秒的開機速度比起來相對是慢了一些，但以Sigma播放機的開機速度表現算是中規中矩。按遙控器的關機鈕以後機器會整個斷電，而不是進入所謂待機模式。介面部分影音，音樂與照片是由不同的GUI進入，也就是當選擇影音時會看不到音樂的資料，必須要選音樂才能找到檔案。實際播放影片顏色基本上偏綠，在綠色的表現比較突出，之後會用圖片說明。各種多媒體檔案測試以下逐一說明：


正版BD片：
PlexMedia由於搭配有BD-ROM，這裡測試特別挑了一些其他播放機容易遇到問題的BD+片子，如Disney的睡美人，神鬼奇航3，2012，以及其他BD正版光碟與測試片等，BD-ROM播放表現進入藍光完整選單相當正確而且讀取時聲音也很小，沒有光碟機高速馬達轉動的風切聲，於影片播放時按下option鍵可以正確做字幕與內嵌音軌的切換，光碟機與讀取BD正版光碟片相容性的優秀這部分值得稱讚。唯一的小bug是遙控器的退出鈕並不能夠讓BD-ROM自動退出，按下退出鈕系統會出現無USB裝置的警語，必須要以手動按光碟機的退出鈕蓋子才會打開。


BDISO：
以先前使用的經驗，環球與Sony的bdiso檔在播放時遇到的問題相對較多。我們特別挑了一些在其他播放機有問題的bdiso在PlexMedia上播放。其播放表現，相容性與讀檔速度算是滿意，可正確讀取藍光完整選單，pass-through次世代音效並做字幕與音效的切換，PiP顯示與聲音均正確。唯一美中不足的是2012.iso在BD-Live選單lag很嚴重，但類似的情況在其他播放機也有發生。目前這個2012 BD-Live選單播的好的機器應只有Dune以及其他使用第四區固件的播放機。


BDMV：
BDMV播放是PlexMedia目前最大的問題。本版測試的出廠韌體PlexMedia完全不支援BDMV以資料夾的方式播放，只能以檔案模式進入Stream資料夾內選m2ts主檔。但選m2ts主檔對肉醬檔無效，同時PlexMedia韌體並不會顯示單檔的檔案大小，所以遇到那種Stream裡面有300多個m2ts的BDMV其實根本也無從找起。

由於BDMV是很普遍的Rip方式，筆者個人50%以上的檔案也是BDMV，以一部硬碟播放機來說不能播BDMV並不合格。我們也整個跳過BDMV相容性的測試。


1080p m2ts/ts/mpg：
m2ts與ts單檔可以順利播放主影片，但在功能上就只能夠播放主影片，m2ts/ts內嵌的PGS字幕，多重音軌不能在option裡做切換與選擇。快轉與倒轉在單檔m2ts/ts沒有作用，也不能使用跳轉功能。同時外掛字幕只支援srt，其他的格式均不支援。為了測試相容性與韌體影像的處理能力，我們特別用了流量80mbps的HD Club精研事務所2009煙火秀特別版m2ts檔做播放測試，可惜結果並沒有通過。影片畫面Lag嚴重且第一軌的DTS-HD無聲。這個80mbps的m2ts檔案在其他多款Sigma 8643機器，乃至於在Sigma 8635的HDP-X1精研機均是可正確播放無誤的。


mkv：
我們這裡特別把mkv的測試報告獨立出來，因為mkv小檔對大多數人來說是方便於網路流通且普遍的封裝方式，可以達到Full HD／DTS的效果，同時檔案比iso小得多而不佔硬碟空間。

PlexMedia對mkv的單檔的播放支援度比對m2ts/ts較佳，可以支援快轉／倒轉與時間搜尋跳轉，筆者實際測試78片不同軟體封裝的mkv檔，相容性還算可以，只有3片沒有辦法播，分別是蒙古王（畫面破掉），魔鬼終結者3（聲音斷續後無聲）以及萬惡城市（畫面停格無法播放）。這3片在其他播放機可正確播放。同時，我們特別以最高流量90mbps的mkv檔案做測試，顯示畫面與音效皆正常。播放一些嵌有DTS-HD的mkv檔聲音表現也都正確。PlexMedia在一般mkv檔案的流量處理與相容性算是不錯。

然而，PlexMedia在播放mkv時同樣不支援內嵌PGS字幕以及內嵌音軌的切換，對於一些第一軌不是英文或原本影片母語的mkv很麻煩，不能切換音軌會造成看片上的困擾。同時，由於字幕只支援srt，許多以ass，ssa字幕格式嵌入的mkv檔案字幕均叫不出來，只能夠以外掛srt的方式做字幕的顯示。為了測試相容性，我們也特別挑選了使用新版mkvtool封裝的影片--波斯王子－時之刃的hubris版，結果並沒有通過：有聲無影。這部片在其他Sigma 8643機器可正確播放，而在部分Realtek機器也已經可以正確處理影像訊號。

除了測試好萊塢等78片院線片，我們也特別測了30個動畫的mkv檔案。由於mkv動畫的來源以及製作方式與院線片並不一樣，因此可以列為mkv相容性的參考。測試的結果並不理想，AAC雖然可以出聲音，但是一些新的動畫，如花冠之淚，Gundam 00等mkv播放時都有播放畫面破掉與畫面Lag，馬賽克等問題。同時，目前越來越多的動畫均以FLAC 2.0/5.1格式做音軌的嵌入，PlexMedia目前完全不支援播放影片嵌入有FLAC音軌的mkv，也就是播放時完全無聲。再者，由於動畫的外掛與內嵌字幕大多都是採用ssa與ass，而PlexMedia目前並不支援相關格式的外掛字幕，於字幕的使用上可說是完全不行。以目前的韌體，對使用播放機播放mkv動畫檔的族群來說，選擇PlexMedia會造成相當程度的難以使用。


總結
Plextor PlexMedia的優點:
1. Sigma 8643 + BD-ROM = 6990價格史上最殺。
2. BD-ROM可播正版藍光光碟，BD+相容度佳，讀取聲音安靜。
3. BDISO相容度高，讀檔/退檔速度快且可出藍光完整選單。
4. 可讀單一硬碟分割磁區。
5. 介面設計清楚使用容易。
6. 按上下鍵瀏覽檔案頁面速度快。

美中不足與bugs:
1. 完全不支援BDMV Folder與DVD Folder以資料夾方式開啟播放。
2. m2ts, ts, 1080p mpg無法快轉，倒轉與跳轉。
3. 所有單檔均不能切換內嵌PGS字幕與音軌。
4. 字幕只支援srt，不支援其他種類。
5. 不支援內嵌有FLAC音軌的mkv檔案。
6. 於BDISO切換PGS或於其他格式單檔外掛SRT時，字幕多切換幾次以後會不見無法顯示，BDISO按Next以後可回復。
7. mkv動畫相容性欠佳，多部mkv動畫有畫面破掉與Lag問題。
8. 字幕無法微調。
9. Info鍵顯示資料過少，只有影片時間軸與檔名。
10. 遙控器的退片鍵無法讓BD-ROM打開。
11. 單檔的讀取速度過長。mkv/ts/m2ts：載入約需10s，音樂檔6s。
12. 記錄的書籤關機後會不見。
13. 遙控器的按鈕設計過於簡單，尤其缺少Audio與Subtitle鍵。
14. 硬碟不好裝入與退出。
15. 機器內接SATA硬碟運作溫度偏高。

結語：

PlexMedia在價格上確實無人能敵，擁有目前市面上最低的價格可同時購得BD藍光光碟機與Sigma 8643晶片的播放機。
以目前的韌體，PlexMedia適合藍光租片族，與所收檔案90%以上都是BDISO的使用者。
由於其他針對硬碟播放機的功能支援度並不完整，除了以上兩種用戶之外的其他需求目前暫時無法滿足。

LEON

本文章最後由 LEON 於 2010-12-3 17:25 編輯

PlexMedia內接硬碟溫度測試

由於測試的時間很趕，在完成測試後就要將機器送回精研本部，實際Setup與操作的時間大概只有不到1小時。相關的數據供初步參考。以下看圖說故事：

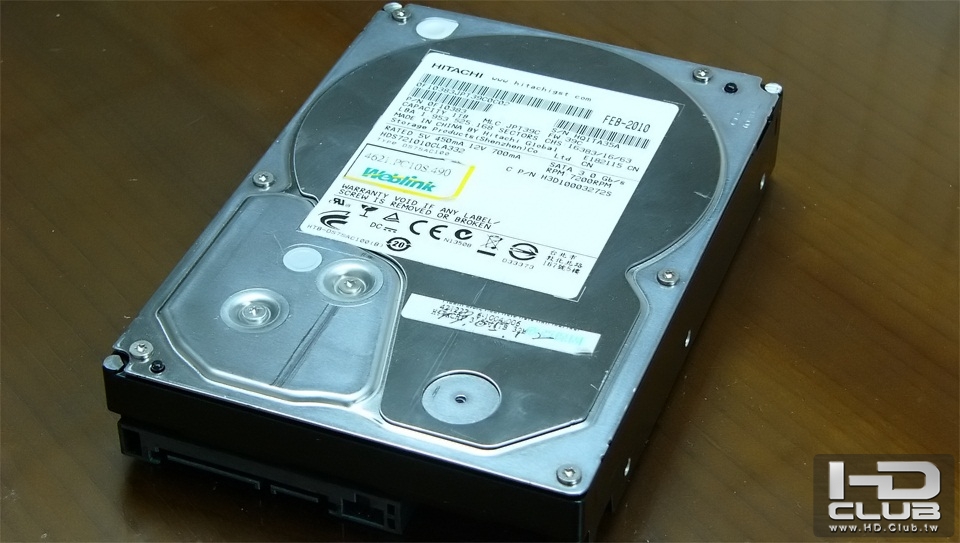

本次溫度測試使用的硬碟為Hitachi HDS721010CLA332。容量為1TB。展碁代理的硬碟。溫度測試的器材為紅外線測溫槍，並以室溫計輔助。

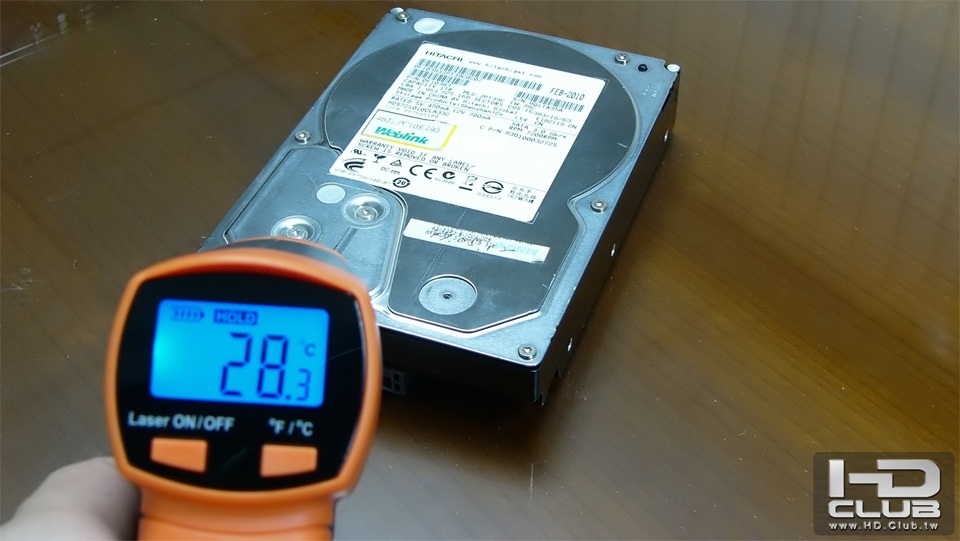

測試前先測量溫度，量測的結果為28.3度。

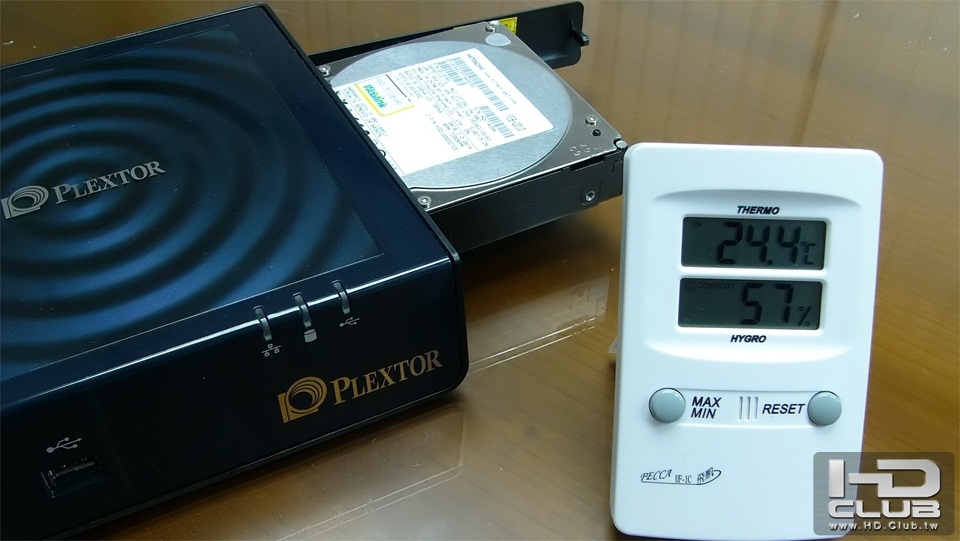

接下來將硬碟放入機器內，開機並播放檔案。原先準備以2012的bdmv做測試，但因找不到m2ts而作罷。改播放單檔的m2ts：玉米田的小孩。機器播放m2ts，不做任何動作並持續運作30分鐘後關機，待關機後25秒退出硬碟測量溫度。硬碟退出時的室溫是24.4度，有開空調。

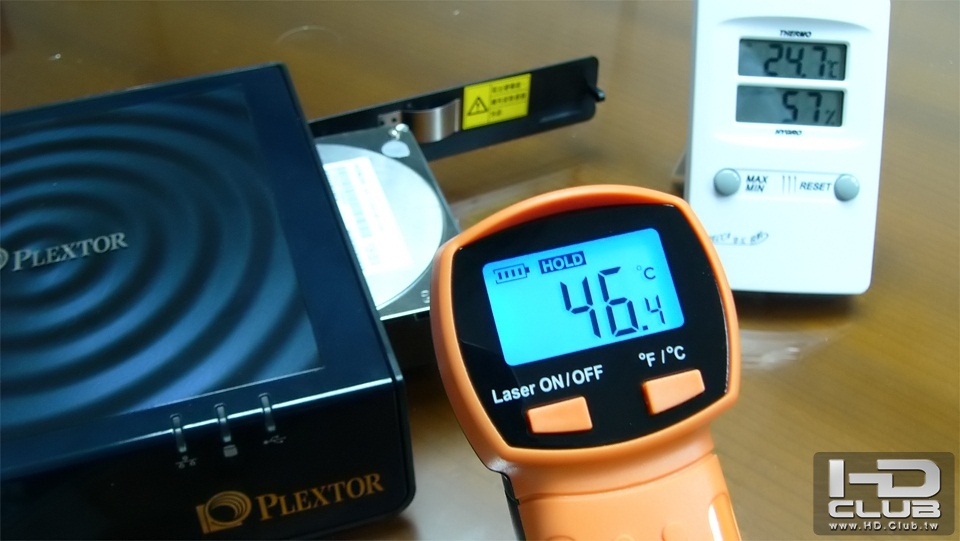

接下來用測溫槍測量硬碟測溫度，結果顯示為46.4度。

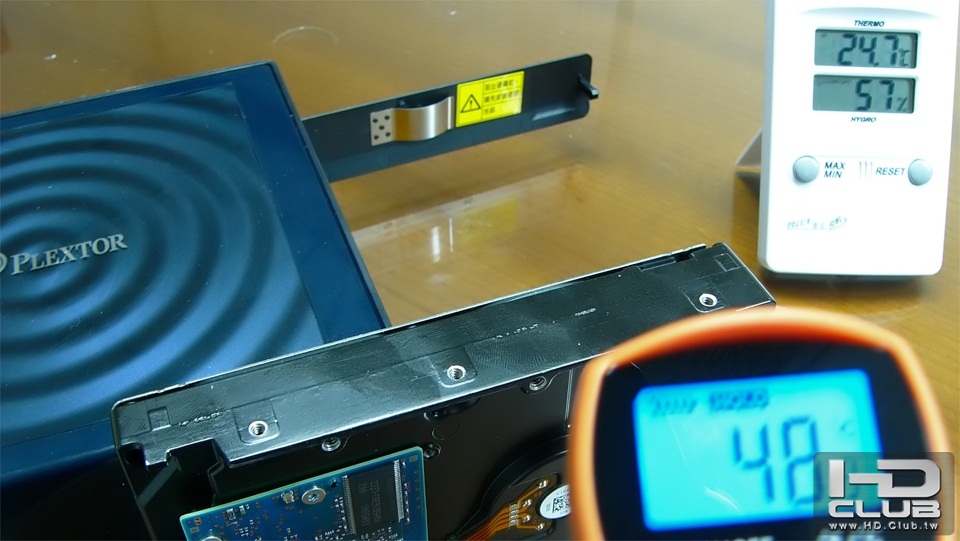

將硬碟取出，測量硬碟中心部位溫度，顯示為48.3度。

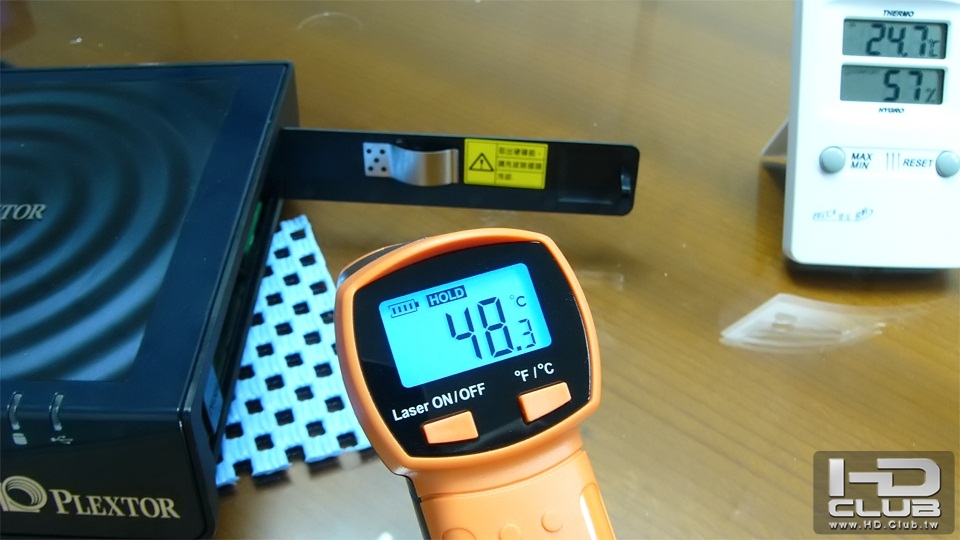

用測溫槍測量PlexMedia內部溫度兩次，第一次測出的溫度與硬碟中心溫度相同：48.3度。

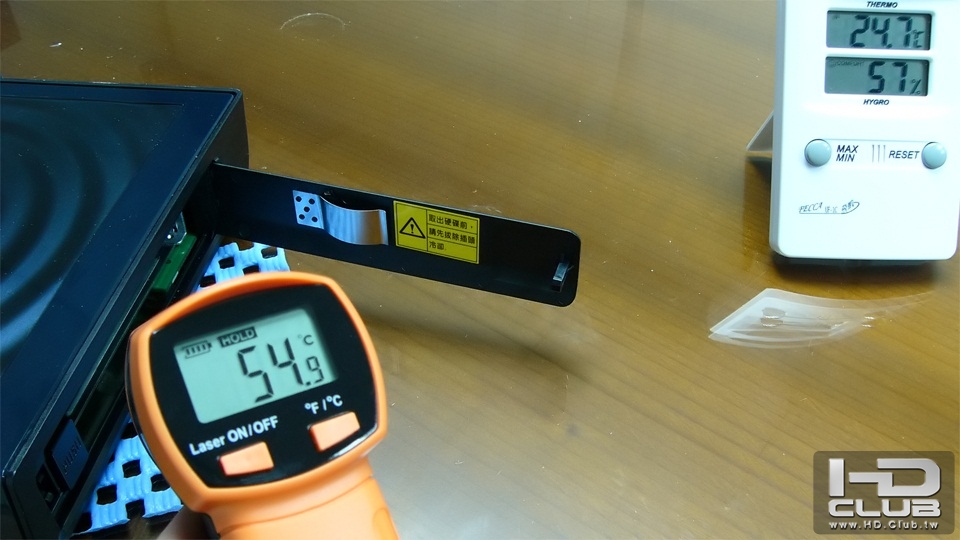

以另一個角度測量內部溫度，第二次測出來的溫度為54.9度。



結論與建議：

1. 由於運作的時間很短，機器內部還不能算是完全達到熱平衡，理論上以播一部片90分鐘來看，實際的硬碟溫度會更高一些。
2. 現在畢竟是冬季，室溫均較低，夏季室溫28~32度時整體內部溫度會更高。夏季硬碟溫度預估為52度以上。
3. 測試的時候BD-ROM並沒有放在主機上，實際使用時也建議BD-ROM不要放在主機上。BD-ROM放在主機上的情況內部硬碟溫度會更高。

以筆者測試78片mkv時不斷做快轉與跳轉持續大約1小時，硬碟抽出時事實上已經燙手沒有辦法拿。機器內部針對硬碟的散熱能力有可以檢討的地方。

griffon

本文章最後由 griffon 於 2010-12-2 23:33 編輯

機殼內的薄鋁片不是拿來散熱的吧？ 應該是 EMI 對策使用，從鋁片的包覆狀態跟接觸位置就能大概判斷出來

Fred

2# LEON


這台第一天出現在HDCLUB時 , 現場就與廠商討論了部份優缺點 , 詳細的測試交由LEON兄測試 趕在發售同一日發佈 , 讓觀望的網友們能深入了解

Abby

Leon兄測試辛苦了~
友站M 01也有白老鼠測試出來了..
http://www.mobile01.com/topicdet ... p;t=1894098&p=1
韌體可信賴度跟HDD的散熱問題...
基本上我之前在HDClub都質疑過這些可能產生的問題,
現在一一實現了..

上面最無法理解的是遙控器上居然省略Audio 與 Subtitle的快切功能鍵?!
台灣難道無工業設計的人才了嗎?不懂好歹也要會抄襲吧!
真是輸給此公司的設計人員了!

llkk406

看來靭體真的還得再加油，以HD300B+來比較，除了沒有BD完整選單外，其它的缺點全都不會出現，原本客廳想買這一台來擺，HD300B+移到房間，看來真的得再等等

griffon

本文章最後由 griffon 於 2010-12-2 23:46 編輯

雖然是小地方，如果有幫使用者多想一點的確是很好… 一樣是台灣代工

WhiteXBlue

太晚看到這一篇了.....

剛拿到時,
我也覺得怎麼沒有字幕鍵......
AUDIO我倒是沒注意到.

j121909

本文章最後由 j121909 於 2010-12-3 21:45 編輯

其實我不會怨版大的測試文怎麼現在才出來
比較想不透廠商這麼會這樣盲目無知呢
有太多的先烈可以參考，消費著要的是什麼
結果他還是出了這樣的機台，拿我們試水溫嗎??
競爭力是靠口碑及實力累積出來的
真不希望MIT是這樣的貨色
如果他做的好，我也不會去買韓貨了

smallpan

看MKV字幕會比較慢...
這應該是他們RD真的是亂測一通吧
從發表到真正出貨
經歷了5個月
連這種最基本的都沒法注意到..
我對他們的品質..不敢苟同！

velociraptor

我昨天去新竹順發沒有買到，
還在"惋嘆"前面二個人不留一台給我(一個買2台，一個買1台)。
後來我就先訂了一台；
現在看到這一篇測試報告，熊熊被潑了一桶冰水。
看來，晚上要去退訂了。

mixmaster

SUBTITLE和AUDIO遙控器沒有是要怎麼切換?按OPTION在跳出選?

BDMV不能撥就直接砍掉了

tony2008

SUBTITLE和AUDIO遙控器沒有是要怎麼切換?按OPTION在跳出選?

BDMV不能撥就直接砍掉了
mixmaster 發表於 2010-12-3 09:42

字幕和聲音切換，可在影片播放時按”options”進入，再個別選定即可！

BDMV不能撥問題，就要等靭體更新看看能不能解決！

eemark

唉 我也是苦主之一 !

昨天也從入手了這台播放機, 興沖沖回家安裝完後,發現問題頗多(這點不再說明,本站已有詳細測試報告),但我無法接受的是,機身實在太燙了,尤其是底部,當我將內接的WD硬碟取出時,實在太燙了,手差點握不住,硬碟差點摔在地上,我想這點原廠實在需要想想改善辦法,難道當初設計時沒有發生這個問題嗎??另外還有不支援NFS 及網路芳鄰無法自行新增主機, 因為我的檔案幾乎都放在NAS上,我的精研機及ZP-600T都是透過NFS或網芳功能與NAS連接,希望原廠可以改善.


不過欣慰的是播放藍光原盤沒問題,而且可以輸出次世代音效, 因為我的胖PS3無法輸出次世代音效,這點是唯一感到滿意的

patrick753

唉
因為價錢和igma 8643的關係
一直關注這臺機器的發展
但是從01和精研的一些心得
這一臺除了價錢、晶片和品牌之外
就什麼也沒有了
遙控器 醜弊了
韌體 爛死了
外型 比大陸機還遜

還是再等等其他廠牌好了

kaitokid

雖然是小地方，如果有幫使用者多想一點的確是很好… 一樣是台灣代工
167836
167837
griffon 發表於 2010-12-2 23:44

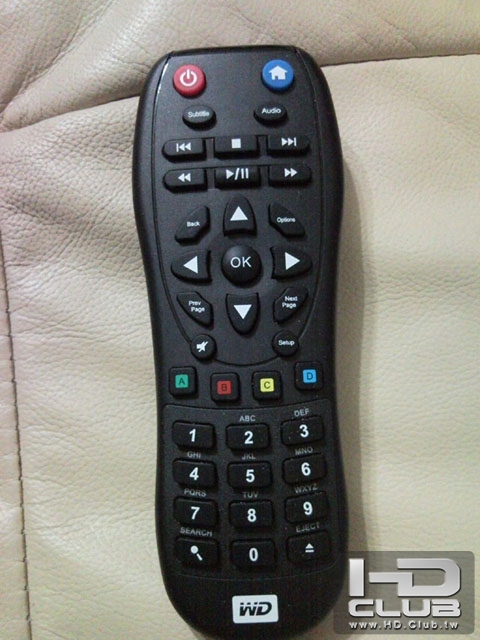

這應該是 Live Hub 的遙控器... 不知道能不能用在  Live  上面..

johnnyro

一上市就被打槍

看來前面的路還很長

這就是高清機的通病

Fred

一上市就被打槍

看來前面的路還很長

這就是高清機的通病
johnnyro 發表於 2010-12-3 12:17

用低價來吸引消費者的目光的確是從古至今不變的行銷手段 , 而且有一定程度的效用 , 但背後的問題點才是消費者真正需要知道的 , 這是個人對於播放機市場的看法 , 我相信絕對是非主流意見

要知道便宜不見得真便宜 , 播放機還是要選擇背後軟體實力強的廠商方能將器材的能力發揮到好 , 不過以目前播放機商場上如此競爭的氛圍 , 要將軟體寫到完整性夠讓90%的消費者滿意才上市應該是準備要賠錢吧...

即使強如C200等機 , 目前已經算夠格讓多數使用者接受 , 但也已經經歷快一年了吧 , 而各家的新機種又準備要上市了 ,看來看去永遠擺脫不了如此的循環

janno

拜讀版主的評鑑報告, 原本衝動的情緒得以沉澱, 讓我省下了5000元, 再次感謝!

鵨子

雖然測試結果只有"慘"字來形容，但LEON兄的測試報告詳細和專業的程度值得讚賞。

希望更多人可以看到這些測試，不要輕易下手，也要讓不用心的廠商知道低價不能代表一切，誠意才是王道。
