專業鏡頭的後焦調整方式

Shammy42

較高檔的鏡頭都有後焦調整，但知道真正調整的步驟恐怕沒幾人。

欲調整後焦，首先要有攝影機。打錯了，是要有放射圖表。
將放射圖表固定於鏡頭前方約3米處。

16:9 放射圖

16:9 放射圖卡

4:3放射圖

4:3放射圖卡

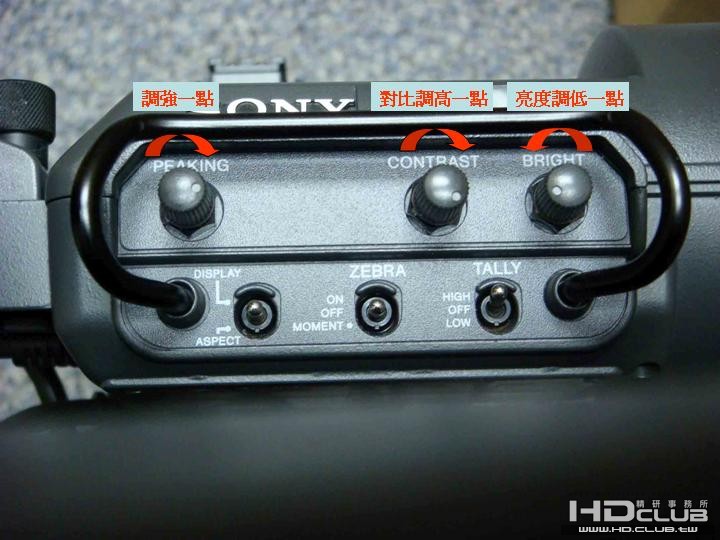

因為調整時重要的參考依據就是觀景器(Viewfinder)，所以需先調整觀景器。
將調整VF的亮度調低，對比調高，Peaking調強一點。
因為放射圖表就只有黑白的線條，亮度調低，對比調高就是要讓反差大一些，也比較容易看得更清楚。Peaking調強一點也是方便對到焦時會讓畫面更明顯。

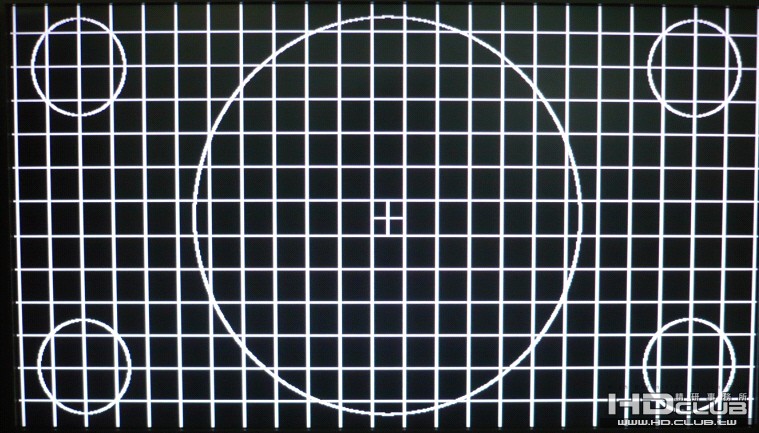

Viewfinder

再來就要把光圈開最大，目的是光圈愈大，景深愈淺，焦段就明顯, 所以也就能更精準對到焦。
也因為光圈開大後，進光量太大，畫面變成白茫茫的，所以可利用開啟快門功能來達到減光的作用。

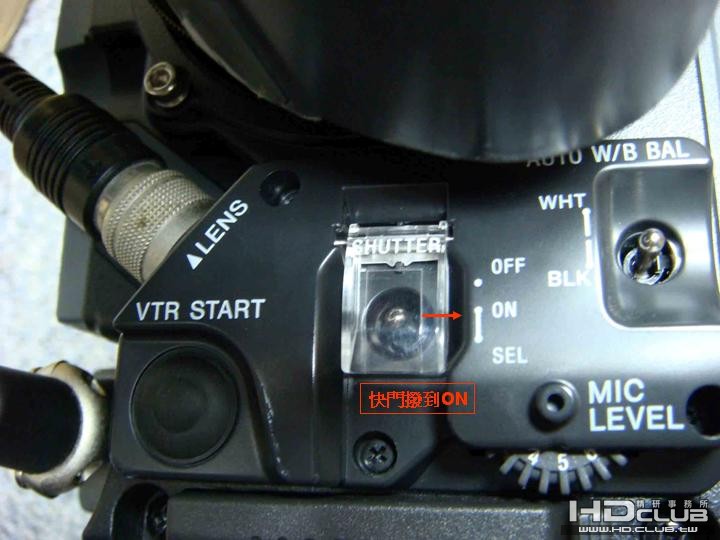

Shutter on

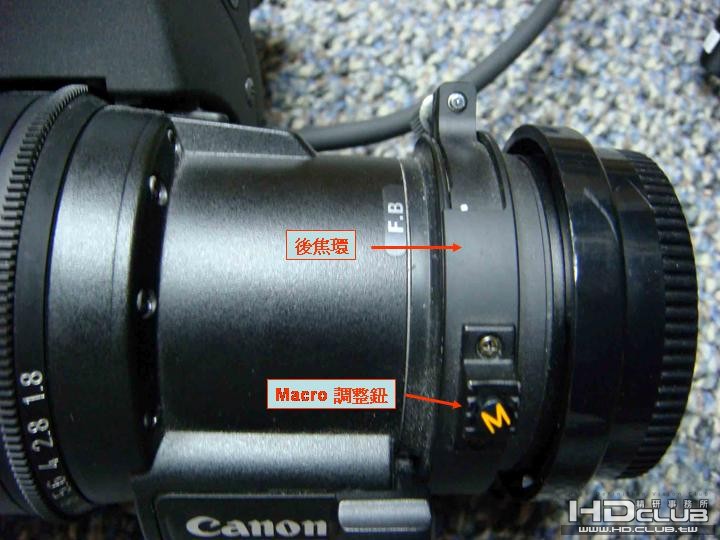

然後將Marco回歸到定位，再鬆開後焦環準備開始校正後焦了。

微距調整環

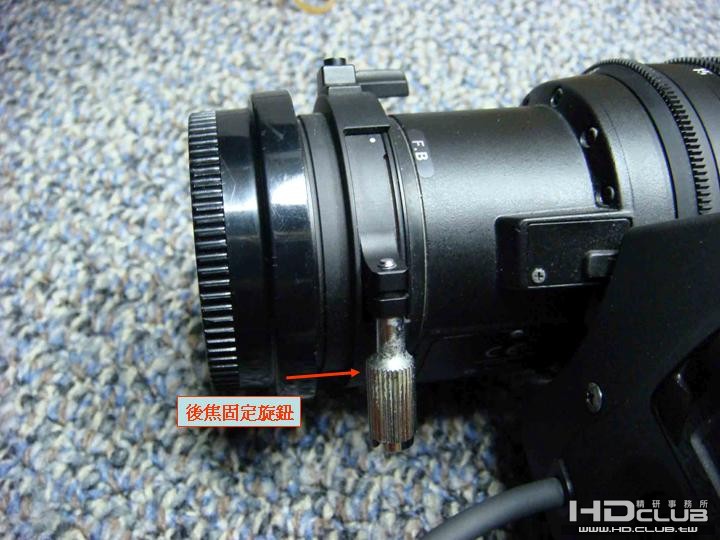

後焦環旋鈕

將攝影機鏡頭對準放射圖卡的中心點，ZOOM IN到最近端，調整前焦。前焦準確之後，ZOOM Out到最廣端，調整後焦。後焦準確之後，再ZOOM IN到最近端，再一次調整前焦。之後再ZOOM Out到最廣端，調整後焦。反覆3~5次之後， 確認ZOOM IN/ ZOOM OUT都準確了，再小心地將後焦環鎖緊。切記在鎖後焦環時不要再推到後焦位置，免得白費工。

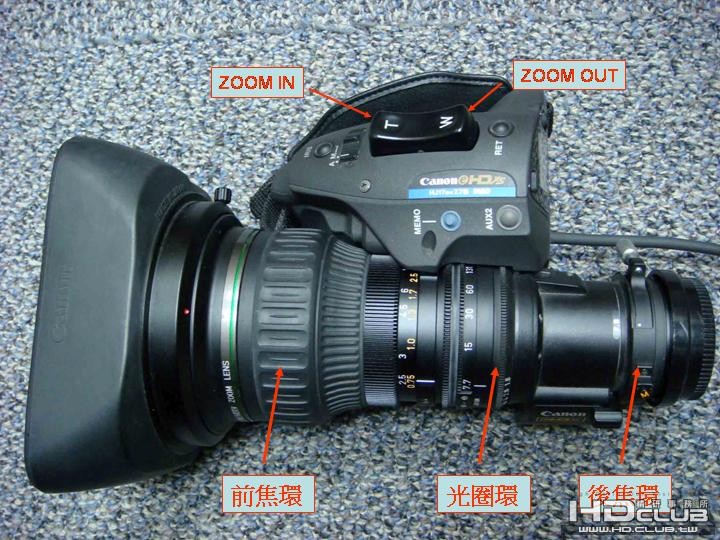

鏡頭

之後將放射圖表改擺到離攝影機6米的位置，ZOOM IN/ ZOOM OUT確認是否準確。再移動放射圖表到10米的位置，然後再ZOOM IN/ ZOOM OUT做最終的確認。

如果一切都就緒，再把快門速度關閉，VF調回你原來最舒適的位置，那你的攝影機的焦距拍什麼都是最準的了。

PHD270

收下了  謝謝

gescal

太好了
等偶買EX1 拿來好好研究一番

tpe

若能Post幾張調整步驟圖上來，就很完美了，謝謝！

joewang2003

扛大機的朋友一定要學會自己DIY調喔

Shammy42

很抱歉沒有貼圖.
因為發帖時, 只是新手層級, 沒有權限貼圖.

沒想到各位先進幫我加這麼多分. 讓我一夜之間連跳二級.
看來我下次介紹Z7跟S270的後焦調整時, 就得要貼圖了.

grappelli

原帖由 Shammy42 於 2008-3-12 14:40 發表
很抱歉沒有貼圖.
因為發帖時, 只是新手層級, 沒有權限貼圖.

沒想到各位先進幫我加這麼多分. 讓我一夜之間連跳二級.
看來我下次介紹Z7跟S270的後焦調整時, 就得要貼圖了. ...

哈
現在就可以請
Shammy大補圖啦!!

COFFEE

好文章加分鼓勵是一定要的
如能加上圖文解說,這篇定可列為精華。

COFFEE

藍碼兄
這張黑白放射圖會不會太小了一點啊

Shammy42

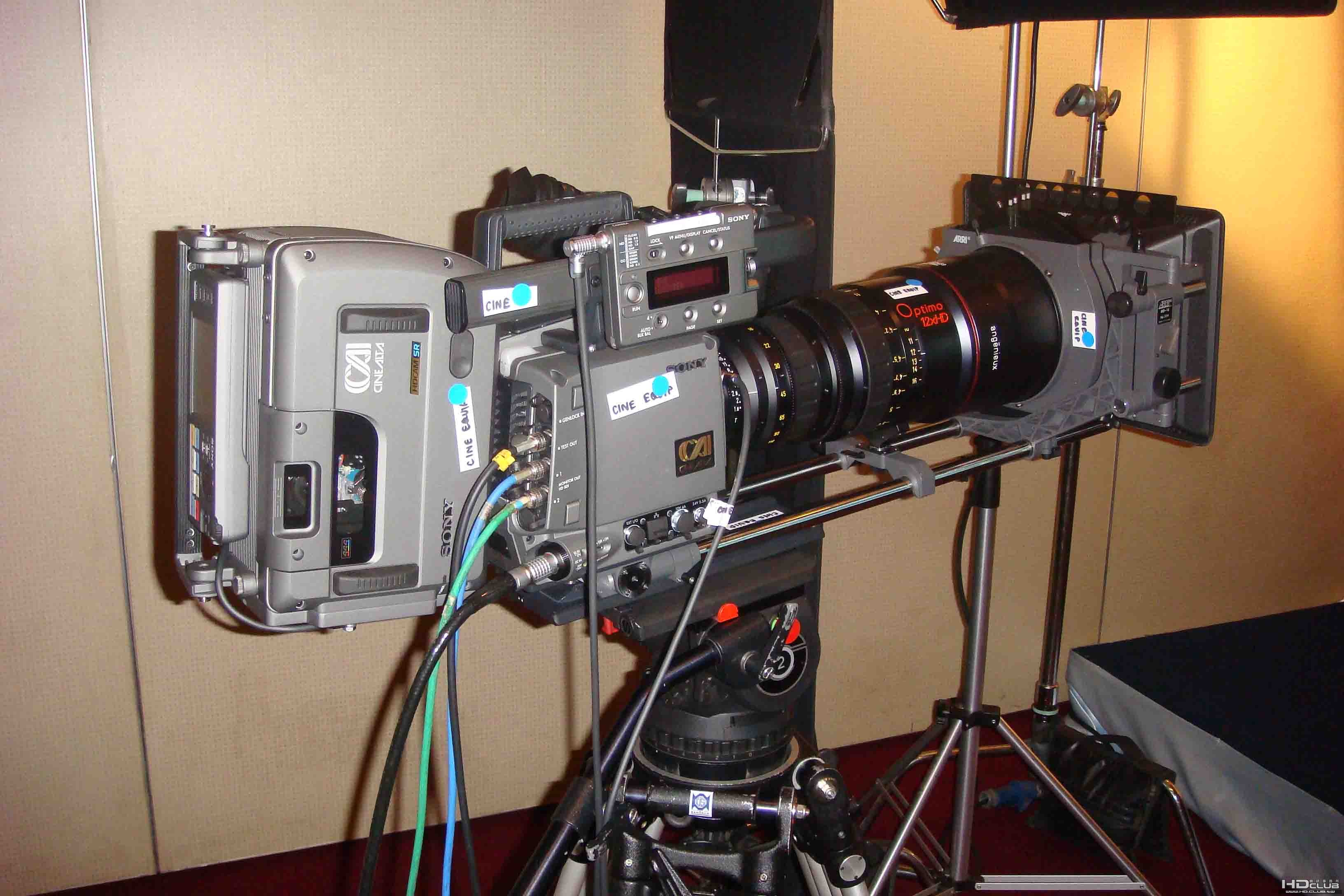

F23是在去年某個因緣際會下到曼谷參加原廠的Workshop訓練.
因為已經過了一年, 而且台灣也沒人買, 沒有機會再玩. 所以忘得差不多了.
試貼一張當時拍的圖.

joewang2003

有大大可以提供放射圖的scan版嗎?

3Q

so168

這一篇贊！
簡潔明白的說明，讓偶認識什麼是"後焦"

謝謝Shammy42大大的專業知識

Shammy42

己補圖~

修行靠個人..
如果焦再對不準的話, 麻煩請連絡您家最近的眼鏡行.

Jason_tom

Shammy42 & 各位前輩:

可能要先須調校Monitor否則輸出訊號會不會Over? 如果能從原廠得到調校方式最準!!

這塊我就不懂了, 不過調校LCD TV就略懂點皮毛!!

Thanks Shammy42 給你推薦加分!! 收穫良多!!

canon_san

原帖由 joewang2003 於 2008-3-13 10:23 發表
有大大可以提供放射圖的scan版嗎?

3Q

希望這張SCAN的放射圖可以幫到您!!
PS:調後焦請小心唷, 切記勿使用太大力氣, 以免鎖斷後焦環螺絲!!

vp5dvcam

雖然沒有"大機子"--
先收下
~~功德無量~~
3q

鷹人

夏米兄.藍碼兄..
功德無量
感恩

ducati_an

以前都不知道要如何調整後焦~~現在學到了~~

謝謝

感謝分享

這麼有用的資訊~~~

ducati_an

不知道用噴墨印表機把放射圖印下來會不會在調整上有誤差

北冥鱿鱼

学习学习，新手报道
