FULL HD家庭劇院，是的，我都準備好了

artist1128

很花心血經營的系統及空間.....加油!

dtses

本文章最後由 dtses 於 2010-7-19 12:31 編輯

感謝大大給我服務的機會,

也感謝大大的的推薦！

真羨慕能有這樣的器材與視聽室！

superyfc

謝謝阿迪  ......
......
重低音喇叭過幾天再麻煩你
至於何種品牌(Sunfire HRS8、Velodyne MicroVee、PSB HD8、 Energy ESW-M8)
我再想想

小謝 發表於 2010-7-17 21:35

我也在想自國外購入sub... 不曉得一起買會不會比較便宜，呵呵!

dtses

我也在想自國外購入sub... 不曉得一起買會不會比較便宜，呵呵!
superyfc 發表於 2010-7-19 16:53

有些賣家有合併運費,一起買可以省運費.

有些買好幾個可以殺一點價.

要看賣家！有需要可以通知小弟！

caodashuai1

好羡慕LL的视听室啊``

johnnytw

真的必需有相當的專業才能做這樣的規劃.
當然錢也是必要的考量.

雷小弟

可否請大大這些配備的預算是多少呢?小弟很有興趣^_^

小謝

可否請大大這些配備的預算是多少呢?小弟很有興趣^_^
雷小弟 發表於 2010-7-30 06:18

雷小弟
請明確你有興趣知道的配備，配備的型號在第一頁都有列出，你可直接在Yahoo拍賣找到價格

Befall

圖文並茂的帖子
對我們是很好的借鑒參考作用啊
多謝

SOLIDWORKS

真是令人羨慕阿
這種高等級的配備
希望有天我能達成

jjj444888

好棒的設備~~~(流口水
好期待照片!!!

小謝

本文章最後由 小謝 於 2010-8-16 09:59 編輯

雙前置揚聲器&雙中置揚聲器的完成，模擬透聲螢幕

上次提到實驗中置聲道是否Down Mix到L、R，經過一個月的試聽，
覺得Bose小喇叭音域有限，不適合將5.1播放時最重要中置聲道混音到LR，
因此就實驗第二種情形-----在FL、FR旁另設2個中置喇叭

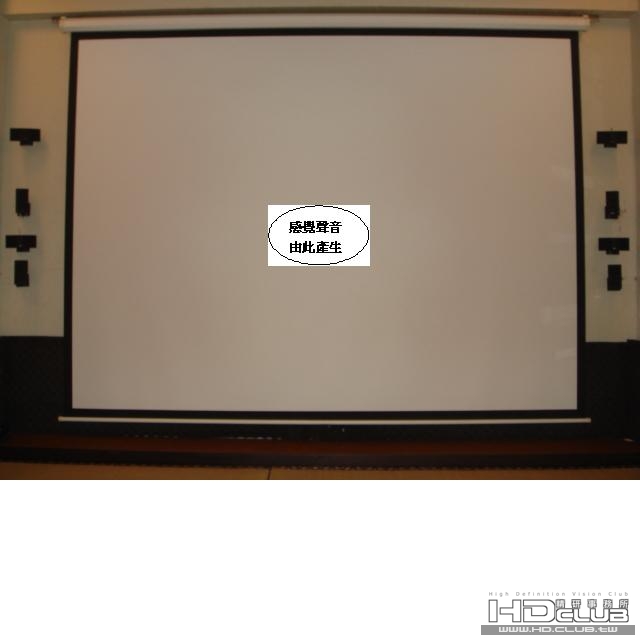

移走螢幕下方的中置喇叭，分置2個中置喇叭在雙LR之間，發音方向對準視聽主位
感覺立體聲播放發音竟然在螢幕中央，7.1聲道播放時更是強烈感覺
尤其電影對白得到影像上播放出來的人物對白，真的在說話，真的在唱歌的錯覺

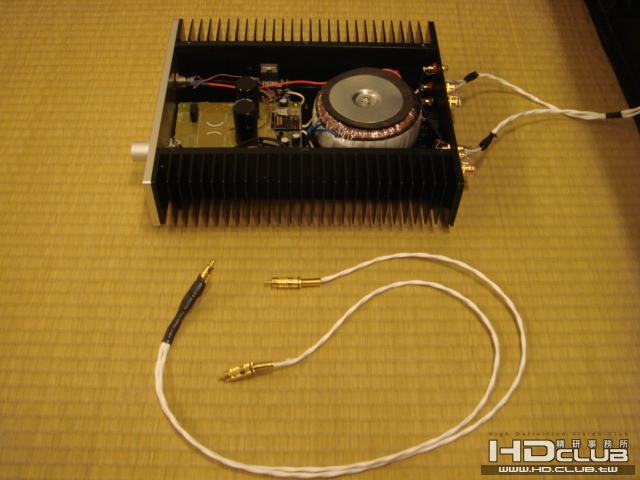

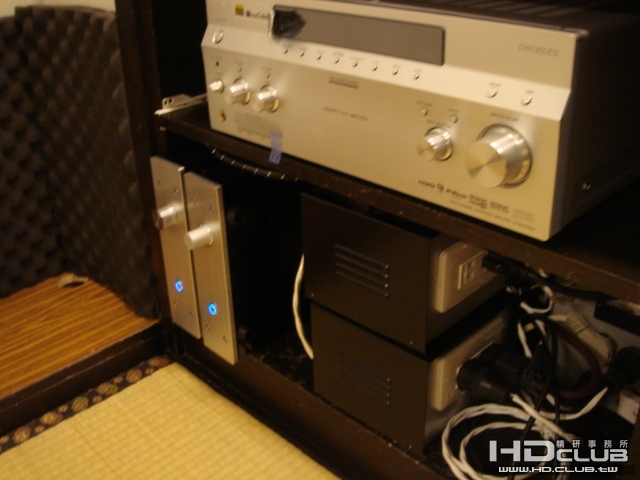

為了分置2個中置喇叭，新增第二台120W擴大機


自製一條1分為2的鍍銀聲音線，將中置聲道Preout二分，分配給120W擴大機


再計算新增的擴大機所耗功率，未來會因新的實驗再增加的器材所需功率，

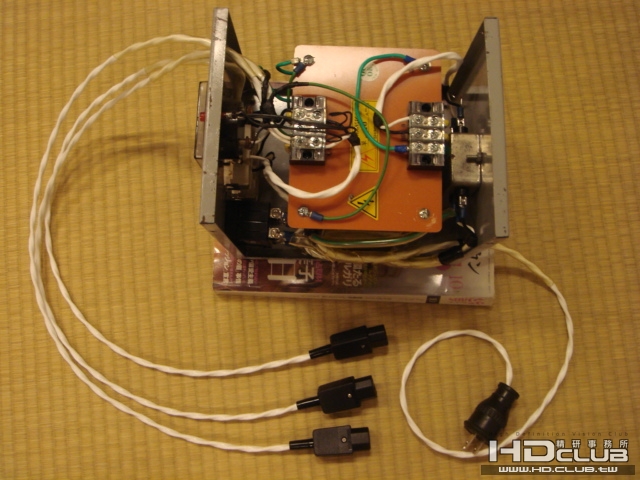

決定將原一台500w平衡式隔離變壓器，修改為1000w，並自製3條鍍銀電源線
可供應3台120w擴大機，及下階段要實驗的7.3

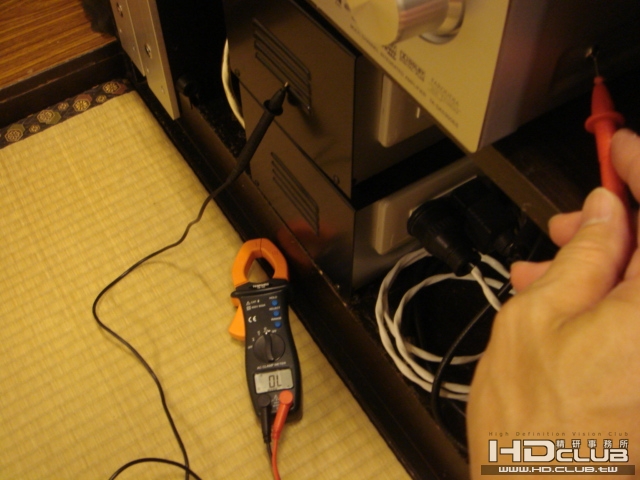

擺好位置後，最後一定再檢查隔離變壓器的外皮(類比接地)，
與擴大機的外皮(數位接地，即所有的HDMI接頭的外皮)，必須是絕緣

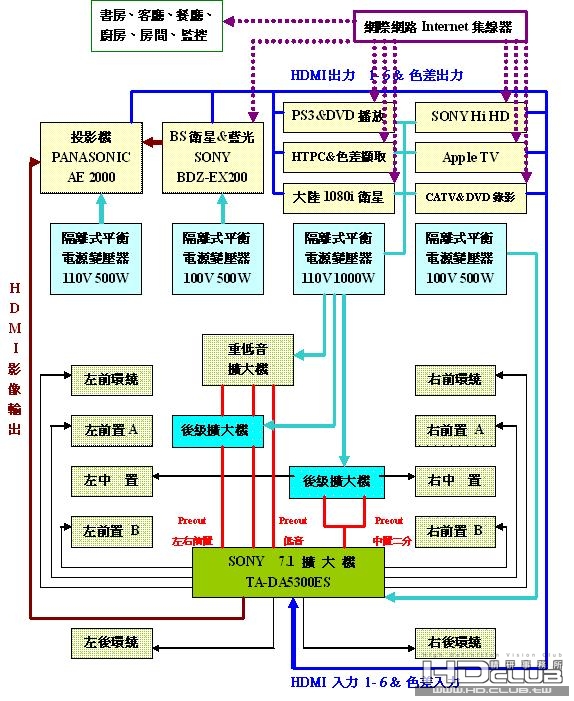

每次更動後，附上最新視聽室系統圖，
請注意重低音擴大器有2條高準位入力與1條低準位入力(LFE Preout)
這2種入力不可同時送入信號，會造成相位混亂，
我一直在實驗這2種低音效果如何取捨，或如何並存

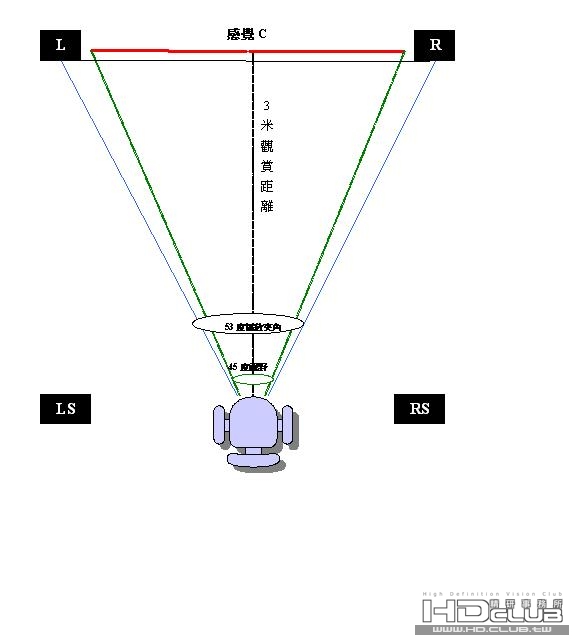

53度揚聲器喇叭播放夾角，(音響系統理想的喇叭播放夾角是60度)　
45度水平視野角度，(盧卡斯影業工程說最理想的視野角度是45度)
3m觀賞距離，(這麼短的觀賞距離，長時間俯視觀賞絕對比仰視舒服)


所有的HD節目，嘴唇對白都在螢幕中央，
視聽者耳朵從螢幕中央聽到聲音對白是符合"立體聲播放原理"
這就是為什麼要發展昂貴透聲螢幕，但透聲螢幕有聲音穿透損失。

dean222

雙前置揚聲器&雙中置揚聲器的完成，模擬透聲螢幕


上次提到實驗中置聲道是否Down Mix到L、R，經過一個月的試聽，
覺得Bose小喇叭音域有限，不適合將5.1播放時最重要中置聲道混音到LR，
因此就實驗第二種情形-----在 ...
小謝 發表於 2010-8-13 11:04

看到您的相片與文章
真是歎為觀止!
一步一步的實驗甚至DIY
尤以雙中置模擬透聲螢幕效果,由中間發聲之嘗試
更令我佩服
這構想是您自己想出來的嗎?
我在使用MK之前也是用BOSE LIFESTYLE 12
那已經是16年前的事了
效果其實不差,
但重低音就覺得糊糊虛虛的
在這部分確實感受到與MK的明顯差異
無論如何
很期待您持續分享

小謝

本文章最後由 小謝 於 2010-8-14 10:36 編輯

295# dean222

你好，這次的喇叭更動有3項因素

1.為了得到最佳的視線下垂15度的舒服俯視角度，
   我將螢幕儘可能往下設置，這樣勢必影響到中置聲道的設置。


2.而且播放7.1電影時，設置在螢幕中央下面的對白發聲
  實在無法與畫面嘴唇動作充分融合。


3.計劃年底設備3D電視，原螢幕中央下面中置喇叭會妨礙到3D電視的固定


感覺螢幕中央的對白發聲與畫面嘴唇動作充分融合。


性感的嘴唇、甜蜜的聲音，一起融合在漂亮的俄羅斯女孩。

dtses

隔了好幾天,再來看這串討論,發現小謝大大又有新搞頭了！

真是厲害！

dean222

雙前置揚聲器&雙中置揚聲器的完成，模擬透聲螢幕

上次提到實驗中置聲道是否Down Mix到L、R，經過一個月的試聽，
覺得Bose小喇叭音域有限，不適合將5.1播放時最重要中置聲道混音到LR，
因此就實驗第二種情形-----在F ...
小謝 發表於 2010-8-13 11:04

圖表有點不懂?
一 : 重低音擴大機?(就是超重低音嗎?)
其除SONY綜擴外還有另一部後級雙出接入
也就是說除電源外,有三進?
二 : SONY綜擴應付其餘所有喇叭,有8個?
圖表易懂,但各端子接法仍不太明白
還用上您自製的雙頭線材嗎?

小謝

本文章最後由 小謝 於 2010-8-30 00:04 編輯

298# dean222
回答一
       1.重低音擴大機就是超重低音
       2.SONY AV擴大機外還有另二部後級擴大機，

          左邊後級擴大機接AV擴大機的LR前置輸出(preout)，
          放大信號(120W*2)後，送給重低音擴大機先作分頻，取低頻段作放大

          右邊後級擴大機接AV擴大機的Center前置輸出(preout)，但因為center preout
          只有一出，故利用自製的一分二信號線，送給右邊後級擴大機的二組入力
          放大信號(120W*2)後，再送給二個左右中置喇叭

回答二
       SONY綜合擴大機應付其餘8個喇叭。

dean222

298# dean222
回答一
       1.重低音擴大機就是超重低音
       2.SONY綜合擴大機外還有另二部後級擴大機，

          左邊後級擴大機接綜擴的LR前置輸出(preout)，
          放大信號(120W*2)後，送給重低音 ...
小謝 發表於 2010-8-16 11:42

非常感謝小謝大的解說
但因您已是使用非常人的過於專業手段
所以我仍然無法明白,
如能有再進一步說明或能更瞭解
一,重低音是主動式,但您仍加上後級?這樣可以力上加力?
二,SONY綜合擴大機是7.1 ,其中.1直接給了重低音
    另外7也給了8支喇叭,故怎還有2個端子再接去後級並再入重低音?

我知道有人使用2個以上重低音,這樣容易更完整音場
但您利用的方式就比較不清楚(當然我算新手,原本就較無足夠常識,盼勿怪)
是您自己的想法嗎?
有比較過與使用2個重低音的效果差異嗎?

小謝

本文章最後由 小謝 於 2010-8-30 00:06 編輯

300# dean222

RE dean222

AV領域各人專業背景不一，我也僅懂一些，我就所瞭解說明：
AV擴大機內細分有兩大部份：前級及後級。
前級的負載是後級，後級的負載是喇叭


前級：將CD、DVD、LP唱盤、FM/AM調諧器等的不同訊源，
      整合、放大並驅動負載，輸出是電壓，單位是V


後級：將前級輸入的電壓，放大到足以能推動喇叭的功率，
      單位是瓦(W)。


將前級與後級並存於同一機箱，稱AV擴大機，

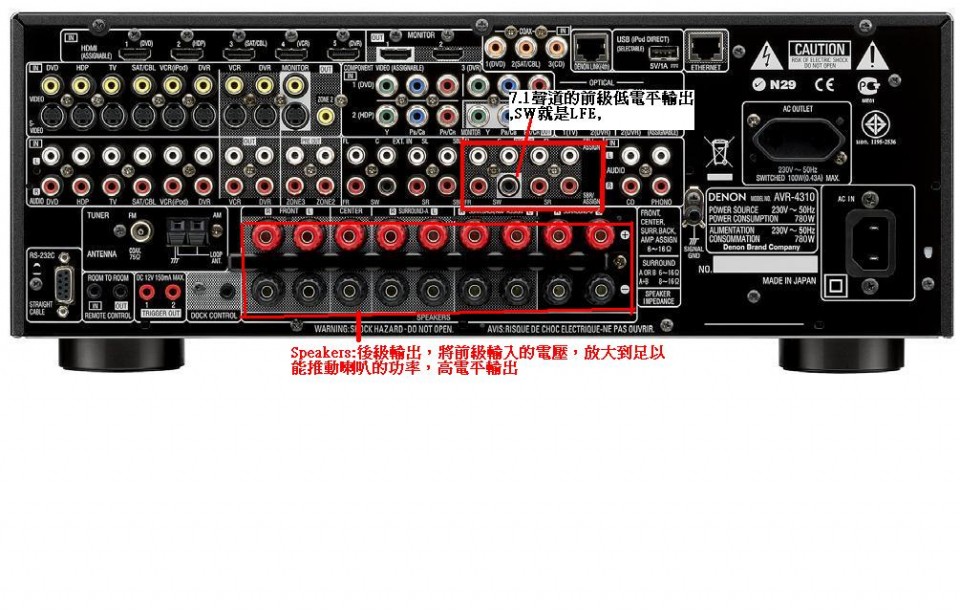

從你的資料瞭解你的AV擴大機是DENON AVR-4310，如下圖：
紅色小框架內(上框)是所謂前級輸出(Preout)



重低音的輸入有兩種，我簡稱
1.低電平輸入(來自前級的LFE Preout或稱Subwoofer Preout)
2.高電平輸入(來自後級的Speaker Out)


主動式重低音使用方法因人因機器而異，
我之前用(1)低電平輸入，一直不滿意，覺得在擴大機分音設定(Small)
區隔低音頻後，再送到主動式重低音擴大器再分音一次，
勢必影響到低音頻的平坦(頻率響應)與輸入低音擴大器的電壓，
因此嘗試另一方式(2)高電平輸入

(2)高電平輸入並不要使用綜合擴大機的Speaker Out，而是利用
      前級的L、R Preout，再買一獨立式120w*2的後級擴大機專供
      輸入低音擴大器的高電平輸入，分音功能只在這裡完成，
      結果得到意想不到低音效，既有低音速度感又有低沉量感。

不過如果7.1聲道有使用像你使用的MK MX-250重低音這麼好的器材，
倒是不必像我這麼玩，從MX-250技術規格看，它的頻率響應
在20-200Mhz很平坦，變化值只有正負3dB，且擴大機模組強調低失真
，表示輸入低音擴大器的電壓適當值範圍大，能避免過低入力造成的
模糊無力(低S/N)，過高入力造成的失真(過載)。

你問的第二個問題"怎還有2個端子再接去後級並再入重低音?"
這2個端子就是來自L、R前級輸出(Preout)(圖片2的紅框內)+
壹台獨立式120w*2的後級擴大機。

玩AV的樂趣就是"只要不損壞器材，你想怎麼玩就怎麼玩"
所以"匹配"很重要，
例如喇叭最大入力100w，你送入150w，就是不匹配
例如綜合擴大機中置Speaker Out只有一組，我為了配成2組置於左右
      我將中置Speaker Out直接2分送入左右2組中置喇叭，這樣做
      也不匹配


你問的第三個問題"這樣試驗是不是我自己的想法？"
每月月中"家庭劇院月刊HiVi"出刊，你可以從中學習

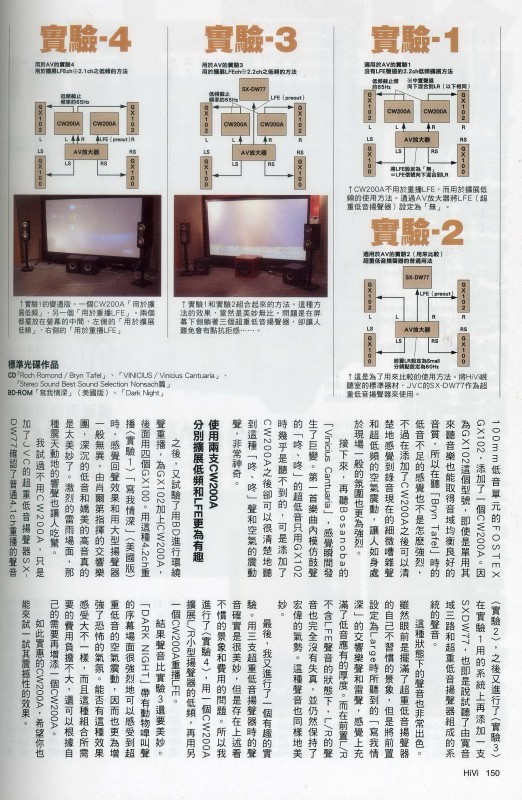

我這次參考HiVi第276集P.148-P.150


一年之前的兩篇文章也是有幫助
HiVi第268集P.78-P.89


HiVi第269集P.63-P.73



雙前置揚聲器&雙中置揚聲器都已完成，接下來想試驗7.3(左、中、右)
曾聽說有人玩到7.7，我也想試試

dean222

301# 小謝
感謝您講解的如此清楚
由於我的系統架構簡單
線路也採取簡便保守的佈置
所以才對您的系統產生一片茫茫然的無知............
我當初在設定視聽室時,也跑了許多地方
也上了本站與友站拜讀了各位前輩的精彩文章
最後在匹配上乾脆採取二聲道與劇院系統分開
對我而言,二聲道音響使用率約90%
聆賞時就不用到複雜的劇院系統.....
每每看到前輩們的精彩文章
決不是有錢有閒就可做到
一定得有濃厚的興趣與強烈願意助人的態度才行
在此,再度表示感謝!
仍期盼後續的發展.......
