FULL HD家庭劇院，是的，我都準備好了

dean222

298# dean222
回答一
       1.重低音擴大機就是超重低音
       2.SONY綜合擴大機外還有另二部後級擴大機，

          左邊後級擴大機接綜擴的LR前置輸出(preout)，
          放大信號(120W*2)後，送給重低音 ...
小謝 發表於 2010-8-16 11:42

非常感謝小謝大的解說
但因您已是使用非常人的過於專業手段
所以我仍然無法明白,
如能有再進一步說明或能更瞭解
一,重低音是主動式,但您仍加上後級?這樣可以力上加力?
二,SONY綜合擴大機是7.1 ,其中.1直接給了重低音
    另外7也給了8支喇叭,故怎還有2個端子再接去後級並再入重低音?

我知道有人使用2個以上重低音,這樣容易更完整音場
但您利用的方式就比較不清楚(當然我算新手,原本就較無足夠常識,盼勿怪)
是您自己的想法嗎?
有比較過與使用2個重低音的效果差異嗎?

小謝

本文章最後由 小謝 於 2010-8-30 00:06 編輯

300# dean222

RE dean222

AV領域各人專業背景不一，我也僅懂一些，我就所瞭解說明：
AV擴大機內細分有兩大部份：前級及後級。
前級的負載是後級，後級的負載是喇叭


前級：將CD、DVD、LP唱盤、FM/AM調諧器等的不同訊源，
      整合、放大並驅動負載，輸出是電壓，單位是V


後級：將前級輸入的電壓，放大到足以能推動喇叭的功率，
      單位是瓦(W)。


將前級與後級並存於同一機箱，稱AV擴大機，

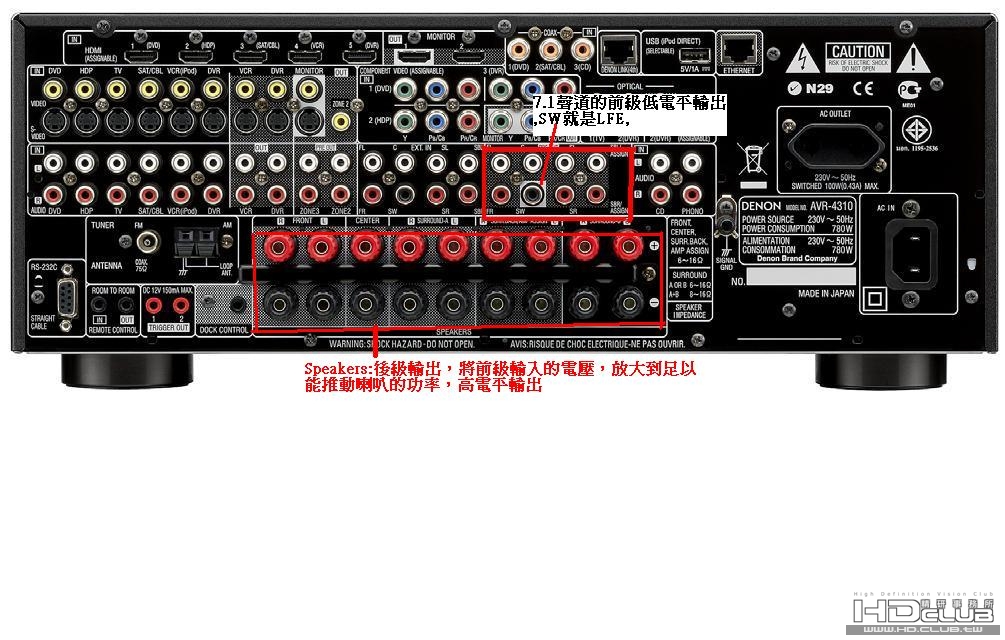

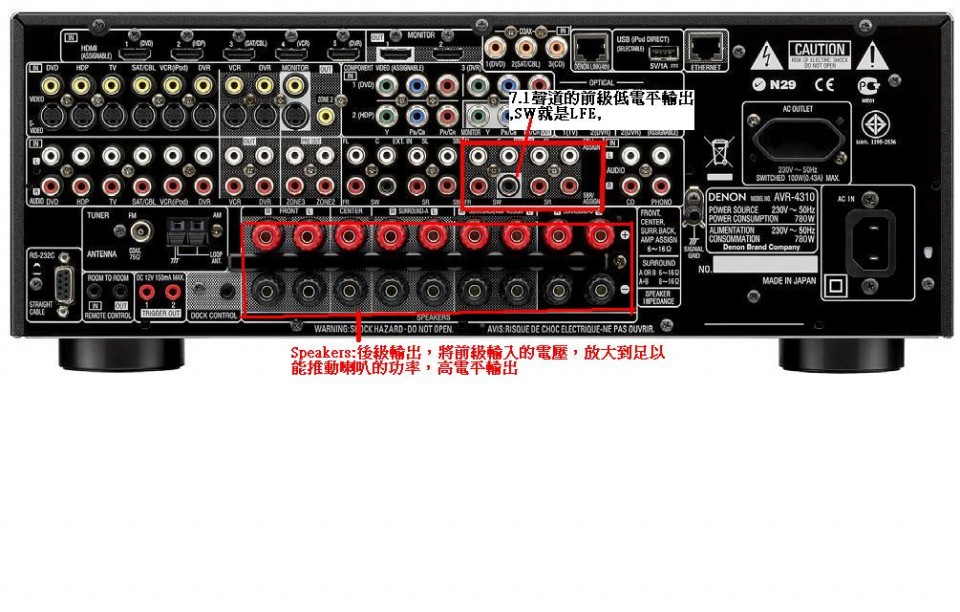

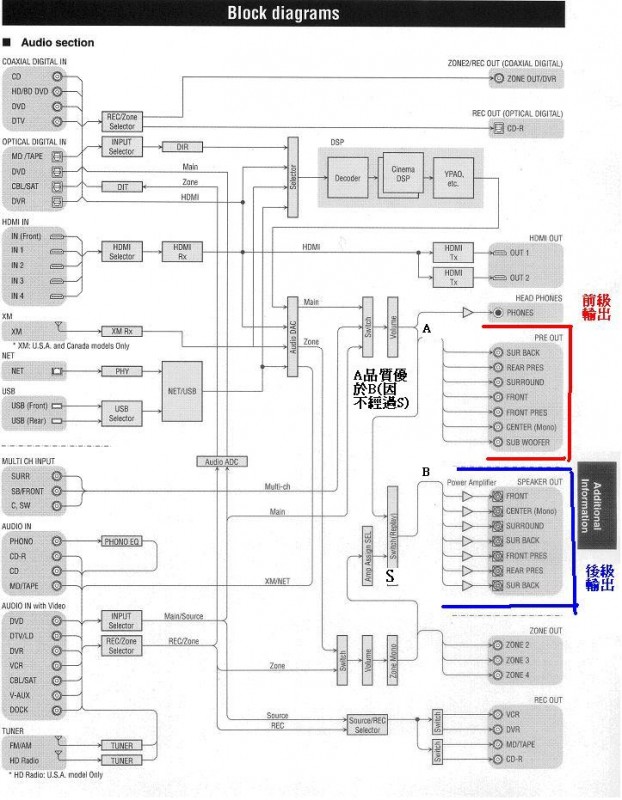

從你的資料瞭解你的AV擴大機是DENON AVR-4310，如下圖：
紅色小框架內(上框)是所謂前級輸出(Preout)

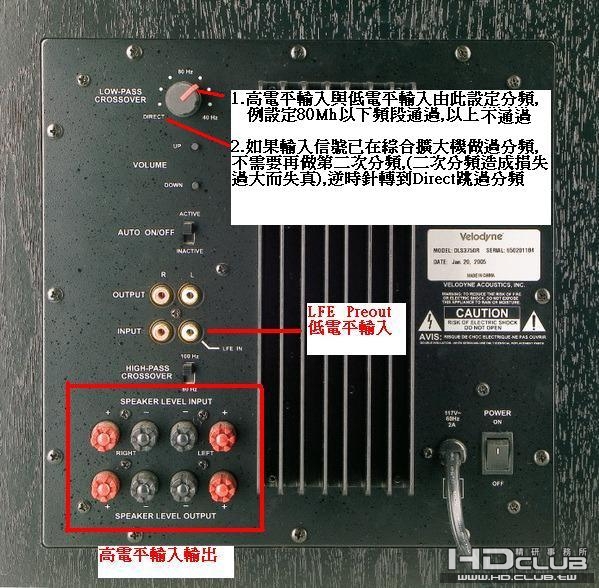

重低音的輸入有兩種，我簡稱
1.低電平輸入(來自前級的LFE Preout或稱Subwoofer Preout)
2.高電平輸入(來自後級的Speaker Out)


主動式重低音使用方法因人因機器而異，
我之前用(1)低電平輸入，一直不滿意，覺得在擴大機分音設定(Small)
區隔低音頻後，再送到主動式重低音擴大器再分音一次，
勢必影響到低音頻的平坦(頻率響應)與輸入低音擴大器的電壓，
因此嘗試另一方式(2)高電平輸入

(2)高電平輸入並不要使用綜合擴大機的Speaker Out，而是利用
      前級的L、R Preout，再買一獨立式120w*2的後級擴大機專供
      輸入低音擴大器的高電平輸入，分音功能只在這裡完成，
      結果得到意想不到低音效，既有低音速度感又有低沉量感。

不過如果7.1聲道有使用像你使用的MK MX-250重低音這麼好的器材，
倒是不必像我這麼玩，從MX-250技術規格看，它的頻率響應
在20-200Mhz很平坦，變化值只有正負3dB，且擴大機模組強調低失真
，表示輸入低音擴大器的電壓適當值範圍大，能避免過低入力造成的
模糊無力(低S/N)，過高入力造成的失真(過載)。

你問的第二個問題"怎還有2個端子再接去後級並再入重低音?"
這2個端子就是來自L、R前級輸出(Preout)(圖片2的紅框內)+
壹台獨立式120w*2的後級擴大機。

玩AV的樂趣就是"只要不損壞器材，你想怎麼玩就怎麼玩"
所以"匹配"很重要，
例如喇叭最大入力100w，你送入150w，就是不匹配
例如綜合擴大機中置Speaker Out只有一組，我為了配成2組置於左右
      我將中置Speaker Out直接2分送入左右2組中置喇叭，這樣做
      也不匹配


你問的第三個問題"這樣試驗是不是我自己的想法？"
每月月中"家庭劇院月刊HiVi"出刊，你可以從中學習

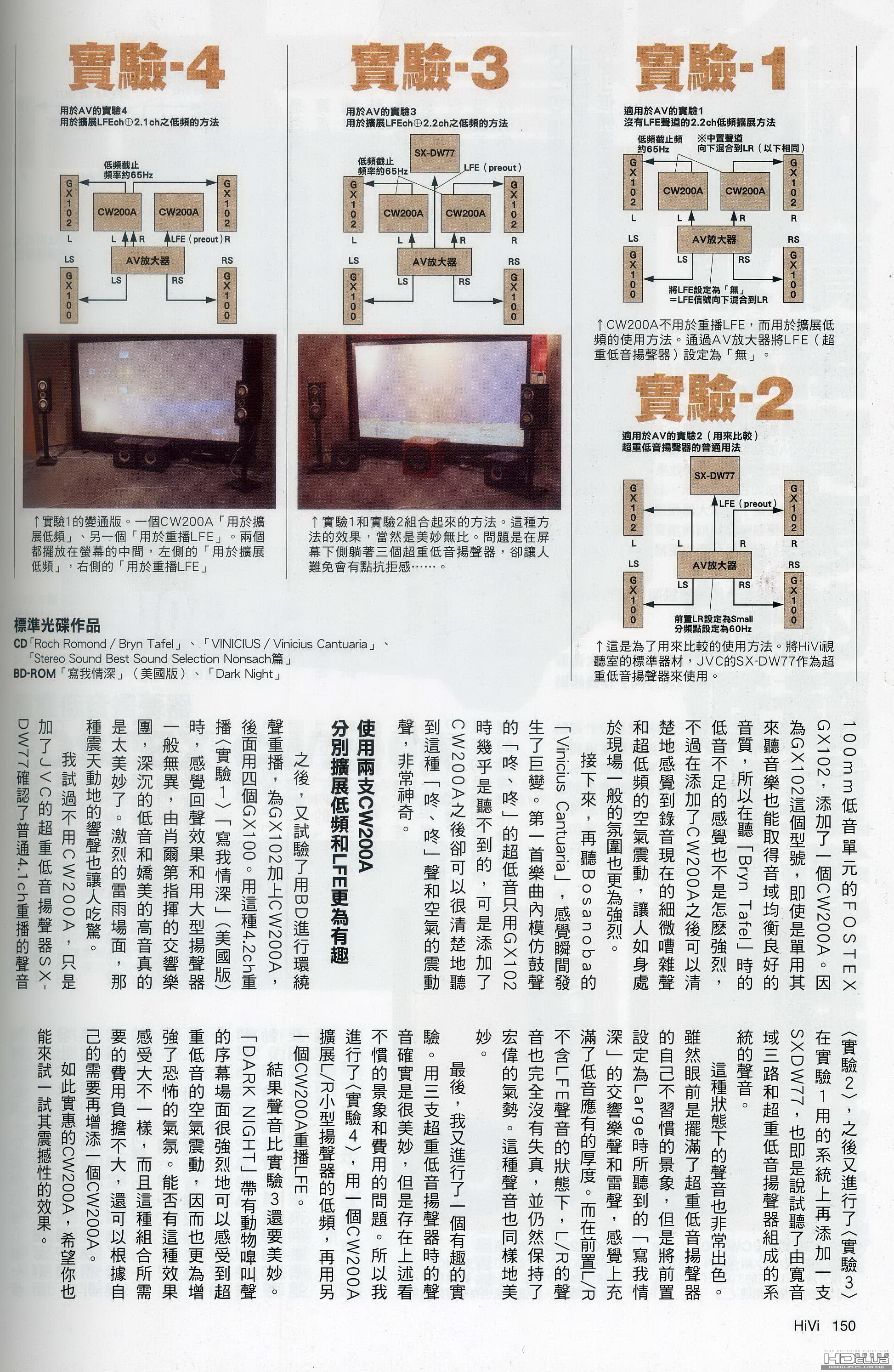

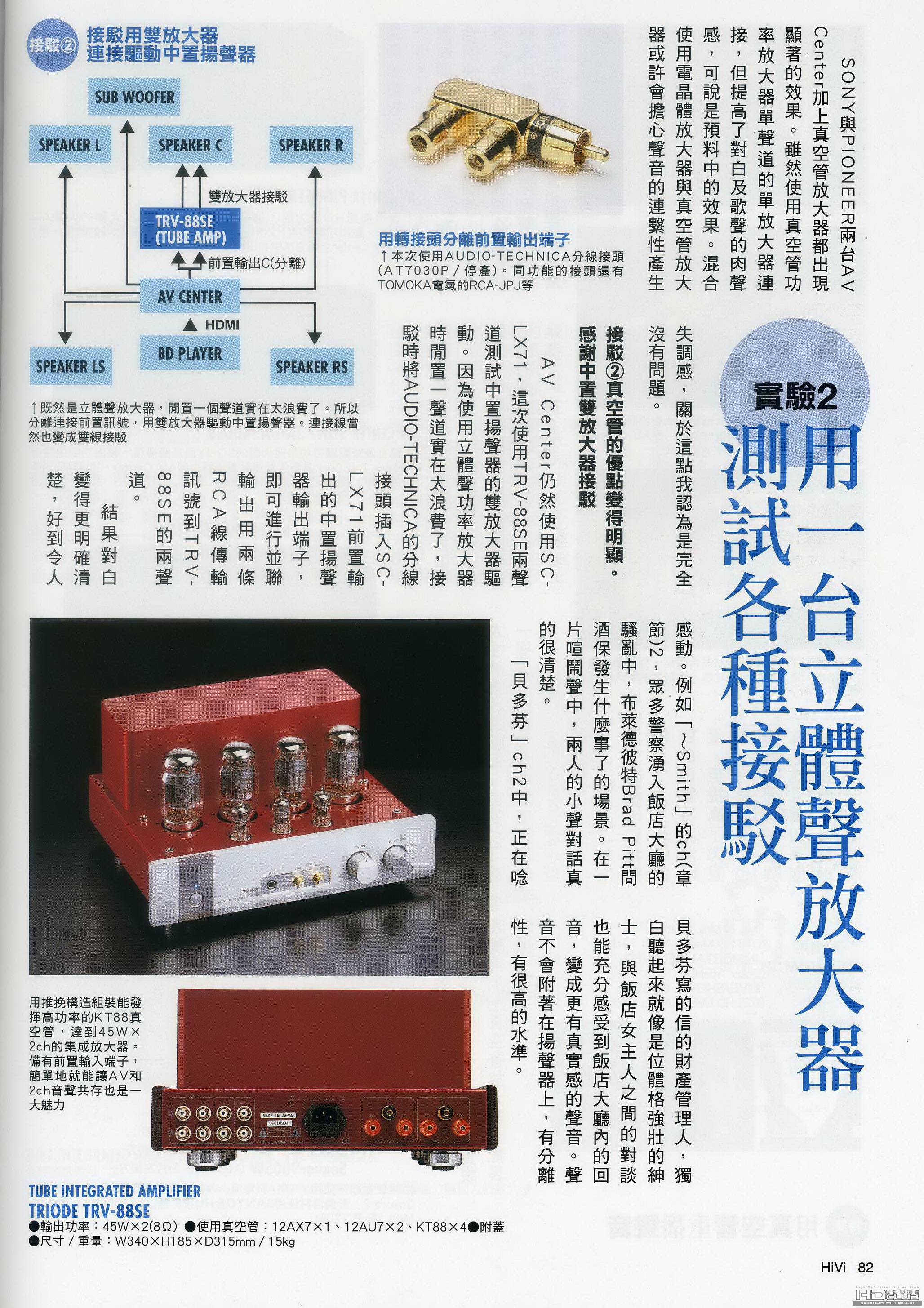

我這次參考HiVi第276集P.148-P.150

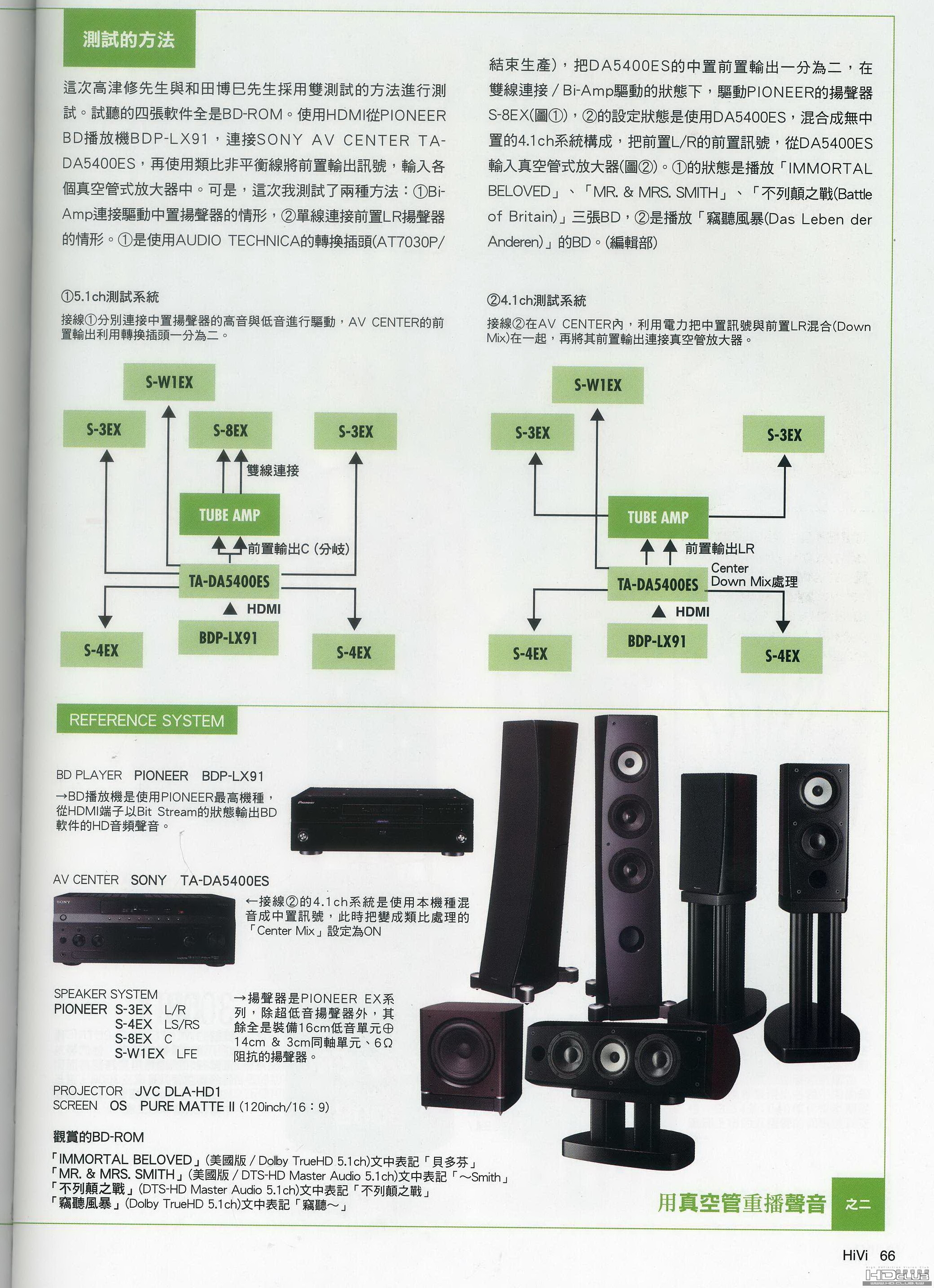

一年之前的兩篇文章也是有幫助
HiVi第268集P.78-P.89


HiVi第269集P.63-P.73



雙前置揚聲器&雙中置揚聲器都已完成，接下來想試驗7.3(左、中、右)
曾聽說有人玩到7.7，我也想試試

dean222

301# 小謝
感謝您講解的如此清楚
由於我的系統架構簡單
線路也採取簡便保守的佈置
所以才對您的系統產生一片茫茫然的無知............
我當初在設定視聽室時,也跑了許多地方
也上了本站與友站拜讀了各位前輩的精彩文章
最後在匹配上乾脆採取二聲道與劇院系統分開
對我而言,二聲道音響使用率約90%
聆賞時就不用到複雜的劇院系統.....
每每看到前輩們的精彩文章
決不是有錢有閒就可做到
一定得有濃厚的興趣與強烈願意助人的態度才行
在此,再度表示感謝!
仍期盼後續的發展.......

小謝

302# dean222

不用客氣，我也謝謝你的提問，讓我有機會舊書重翻，歡迎你再提問。

AV領域懂太多，會愈沉迷，AV書籍日夜不離
所以恭喜你，簡單懂懂就好，不要陷入敗家的漩渦

swkmy

真是太太太太幸福了。。。。。

看得我羡慕死了。。

我想我应该要加油，多找一些小朋友才行了。。。。。。。
。。。。。。。。。。。。。。。。。。。。。。。。。。

规划得真好啊！！！！！

liuma

空間的規劃真的沒話說~
住在這種地方一定很舒服!

kao.c.y

爬完了文.只能說小謝大大的用心真的良苦.
期待幾年後要蓋房子時.能夠一圓真正視聽室的夢.一個真正屬於自己的天堂.
感謝如此美麗的分享.

小謝

本文章最後由 小謝 於 2010-9-4 18:20 編輯

重低音各式接法

之前搜集的重低音各式接法，分享給各位，
但因主動式重低音擴大機各廠牌功能不一，
最好將自己的低音擴大機說明書拿出來再看看，
說明書通會有一些有用重要觀念，可以解決目前的音效瓶頸

二種方式多試試(只能擇一)，或許可改善提昇整體音效。
1.低電平輸入(來自前級的LFE Preout)
2.高電平輸入(來自後級的Speaker Out)

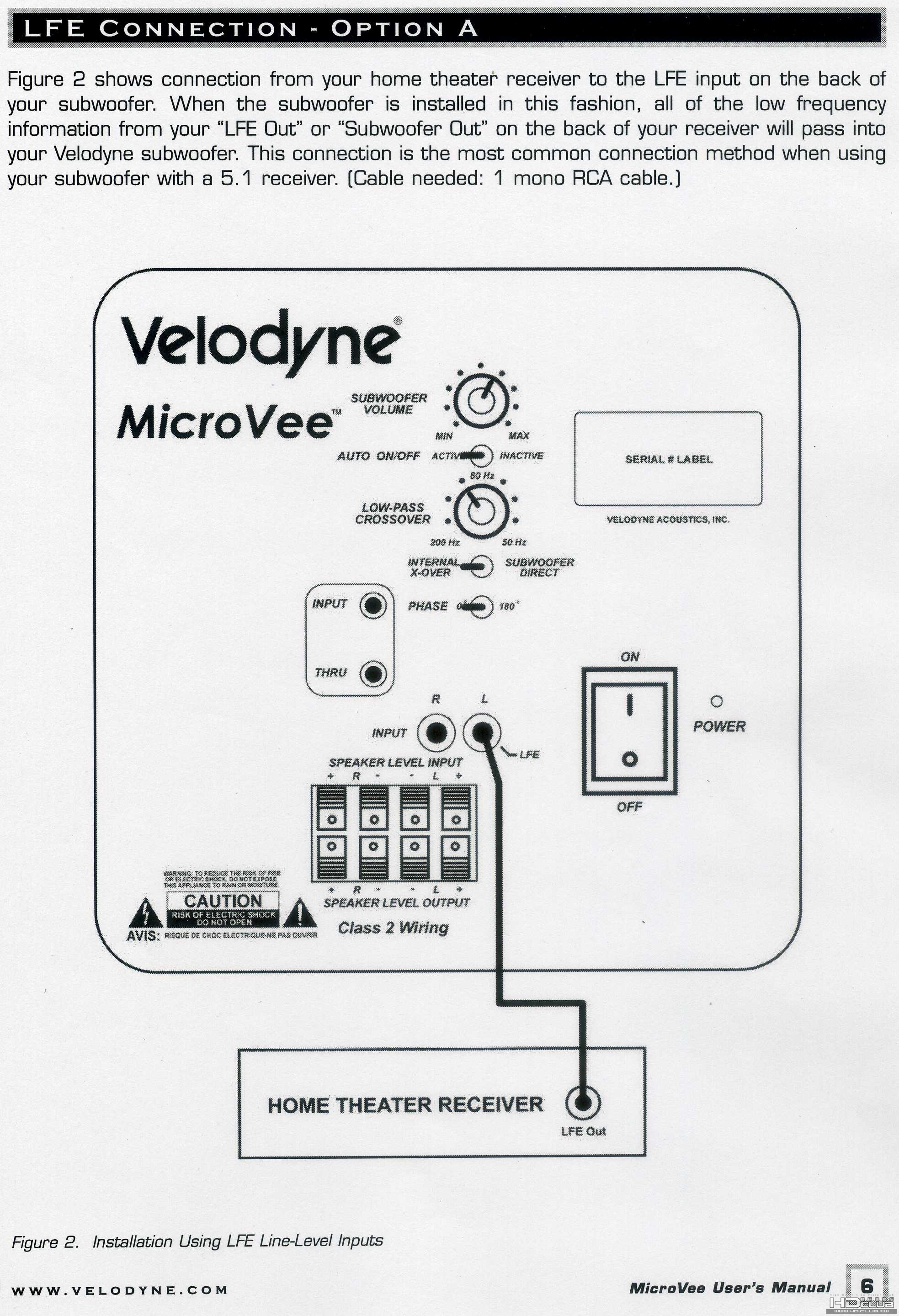

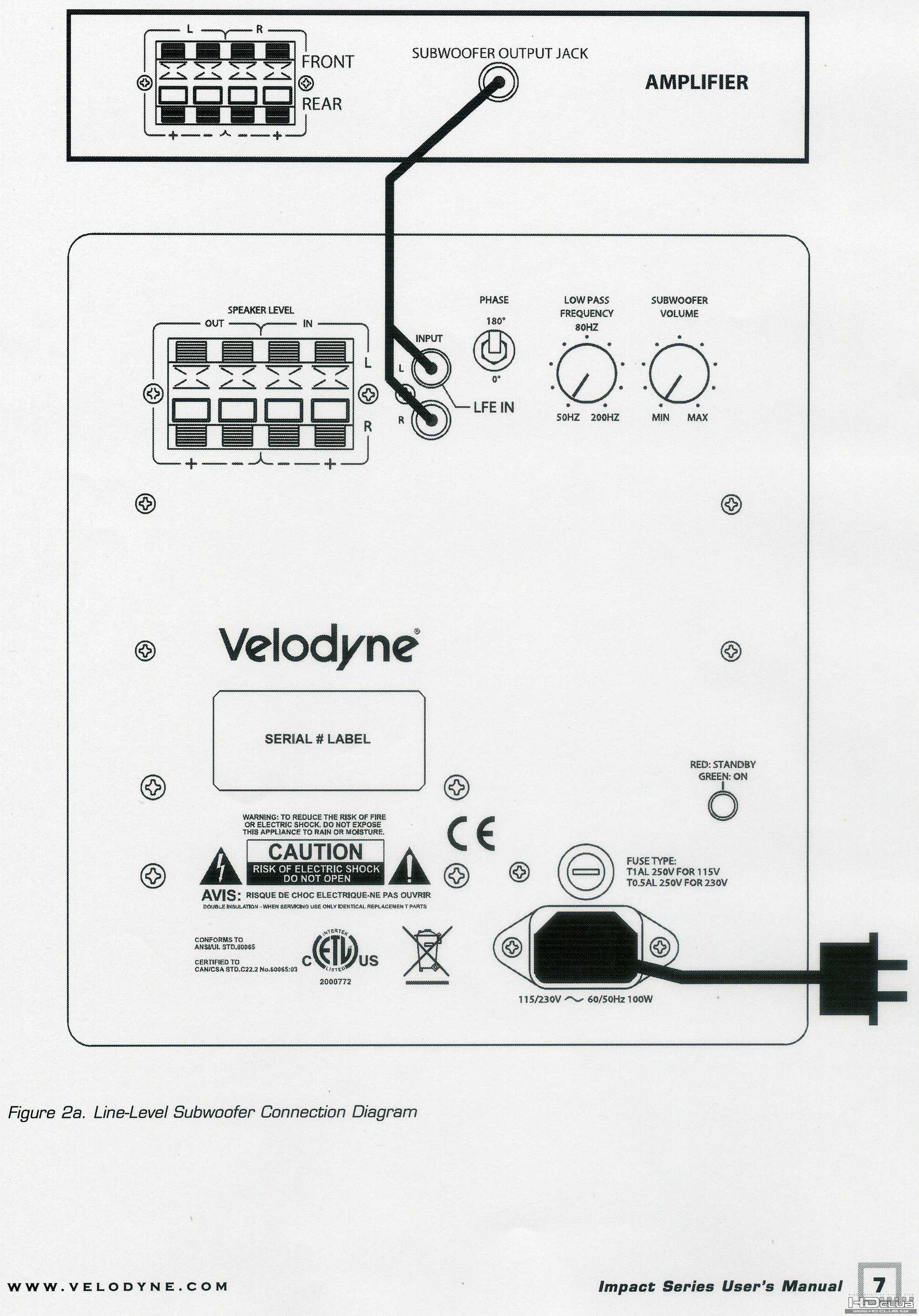

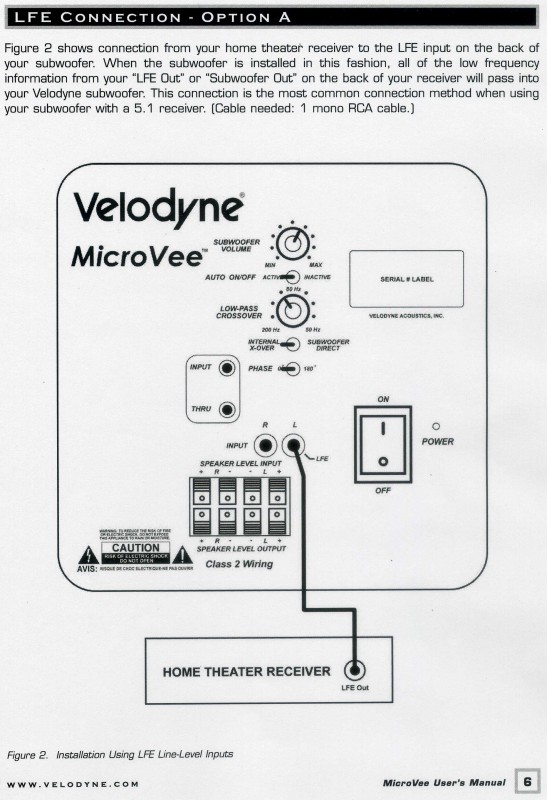

最常用的方式--單一低電平入力


雙低電平入力

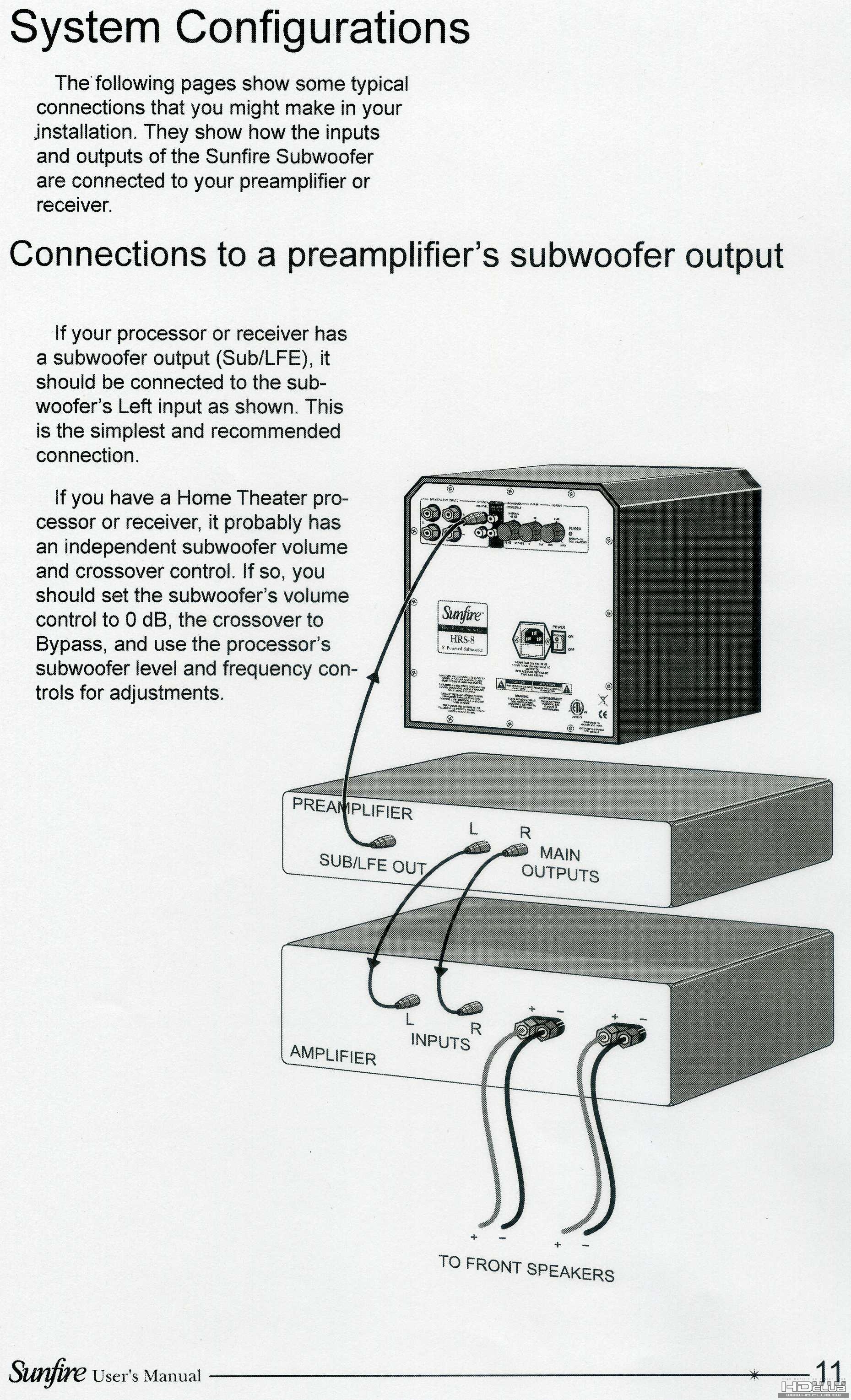

前級(Pre-amplifier)與後級(Amplifier)的接法
如果使用AV環繞擴大機，前級後級都整合在一起，就無雙跳線接續

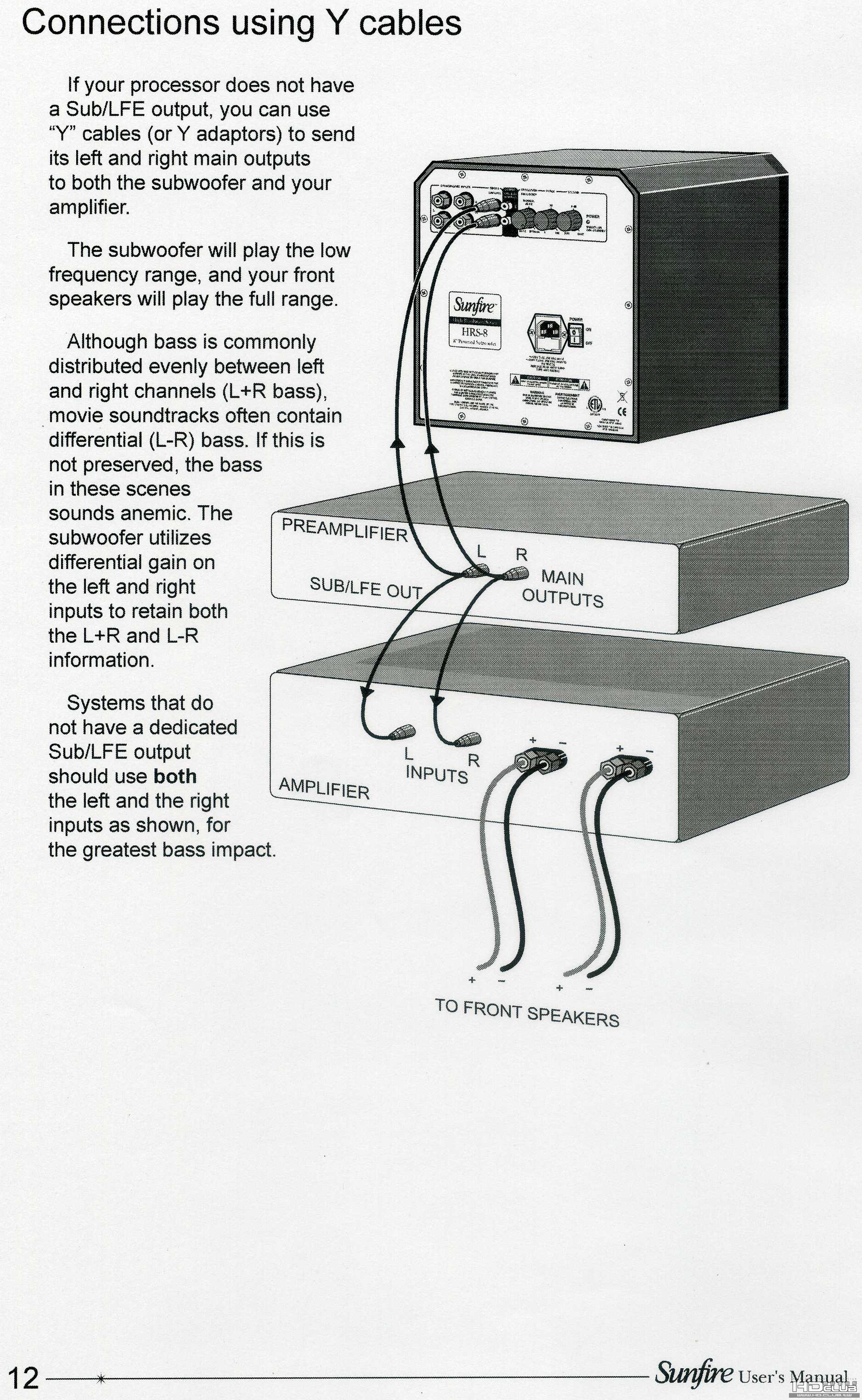

非環繞音效(5.1與7.1)的前級沒有提供LFE
重低音擴大機沒有提供高頻通過出口(High Pass Output)

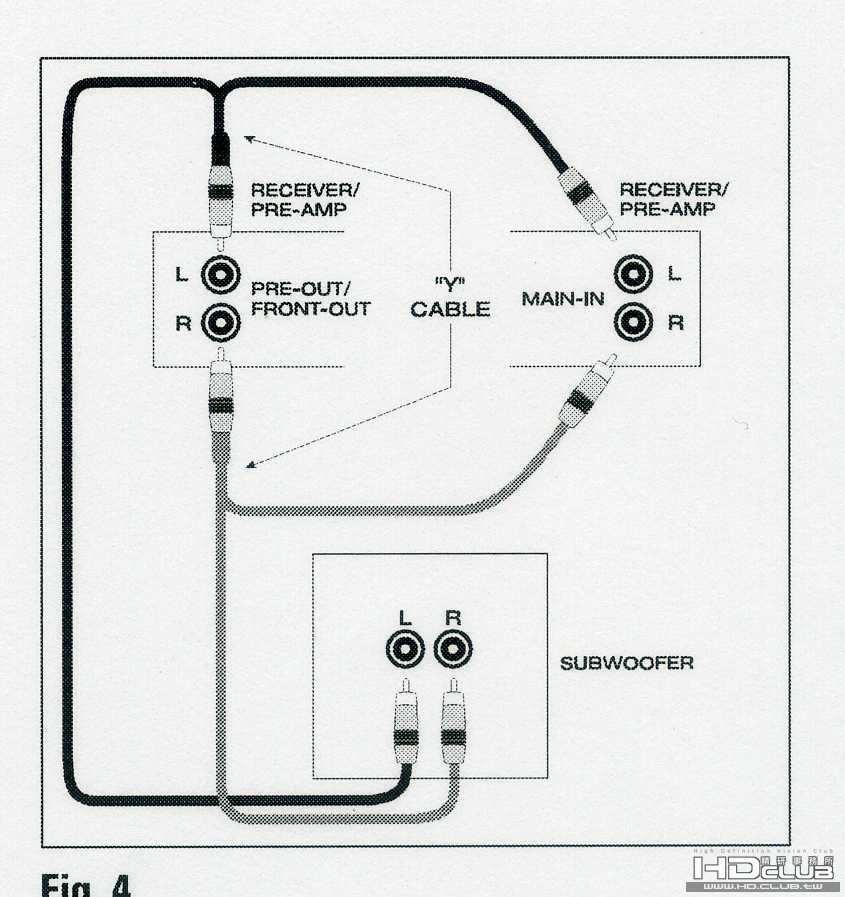

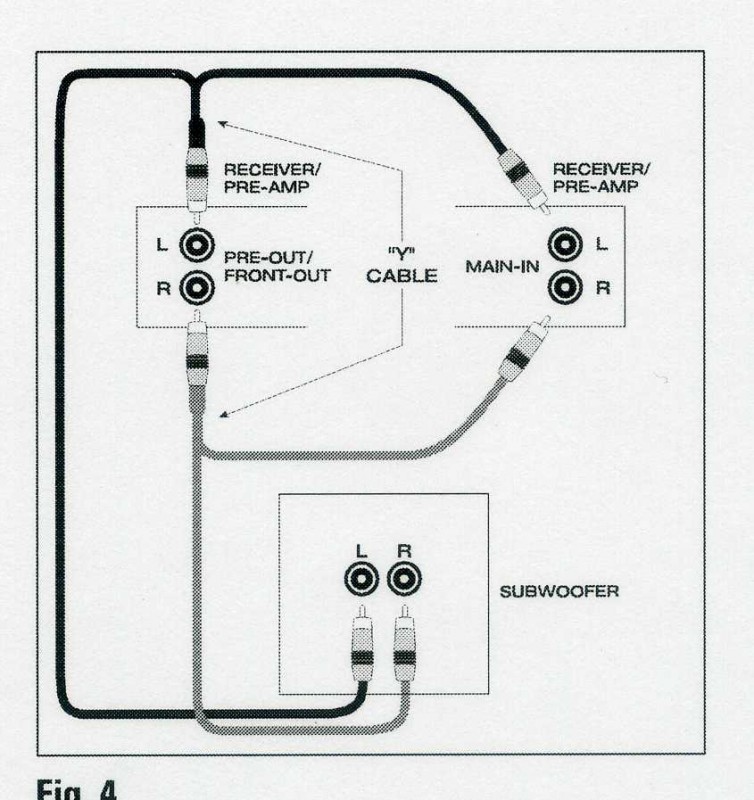

所以使用"一分二"的Y跳線

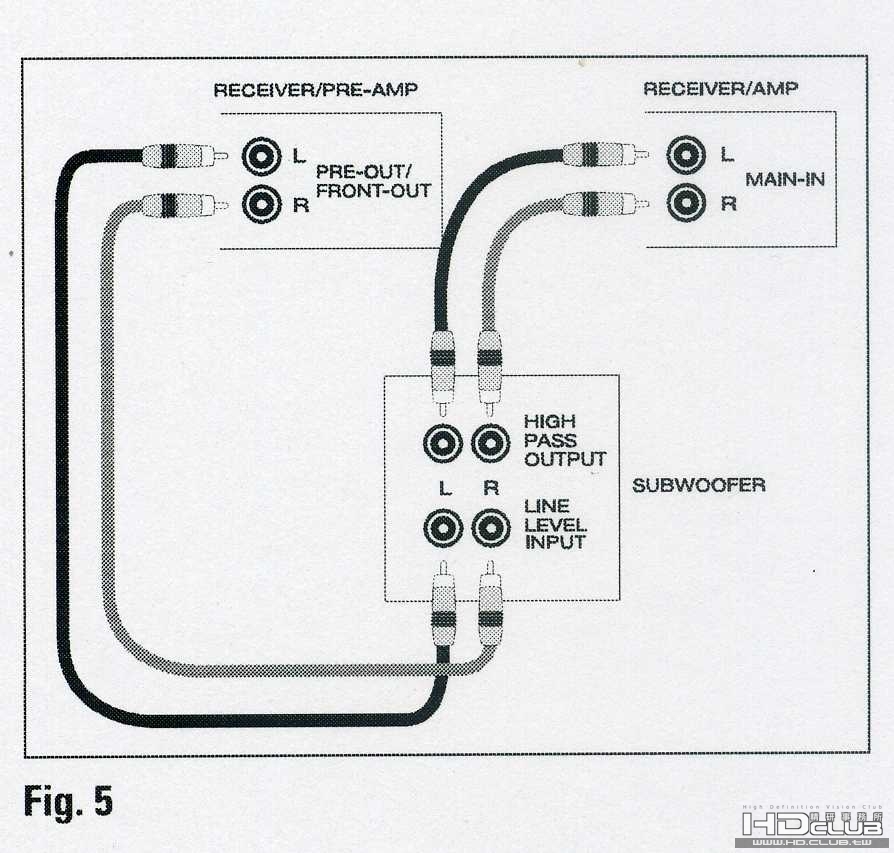

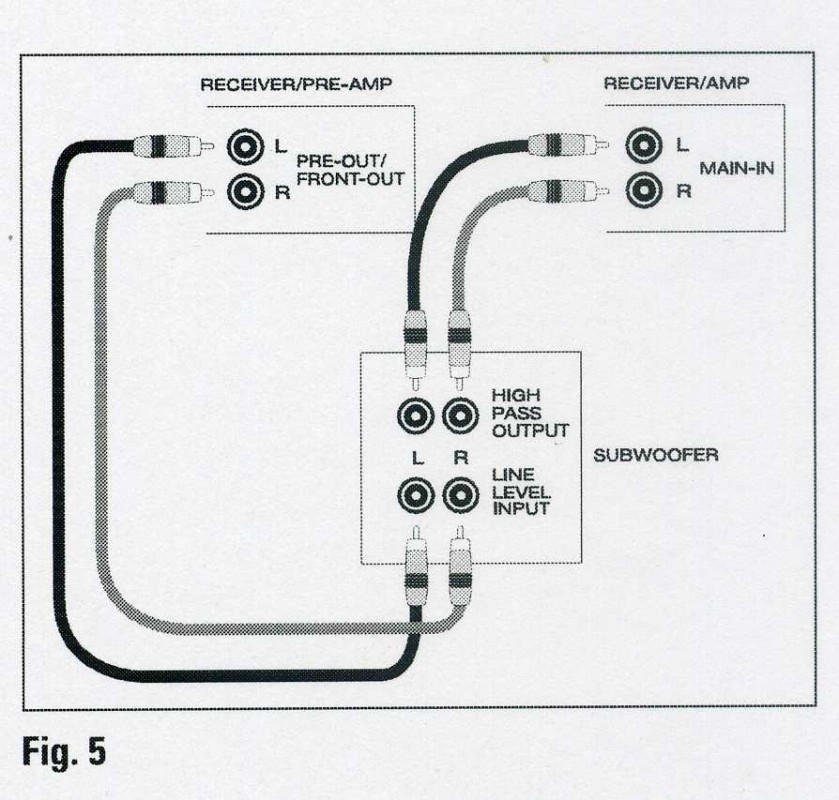

非環繞音效(5.1與7.1)的前級沒有提供LFE
重低音擴大機有提供高頻通過出口(High Pass Output)


低電平入力
有些重低音擴大機沒有提供高頻出口(High Pass Output)
所以使用"一分二"的Y跳線


低電平入力

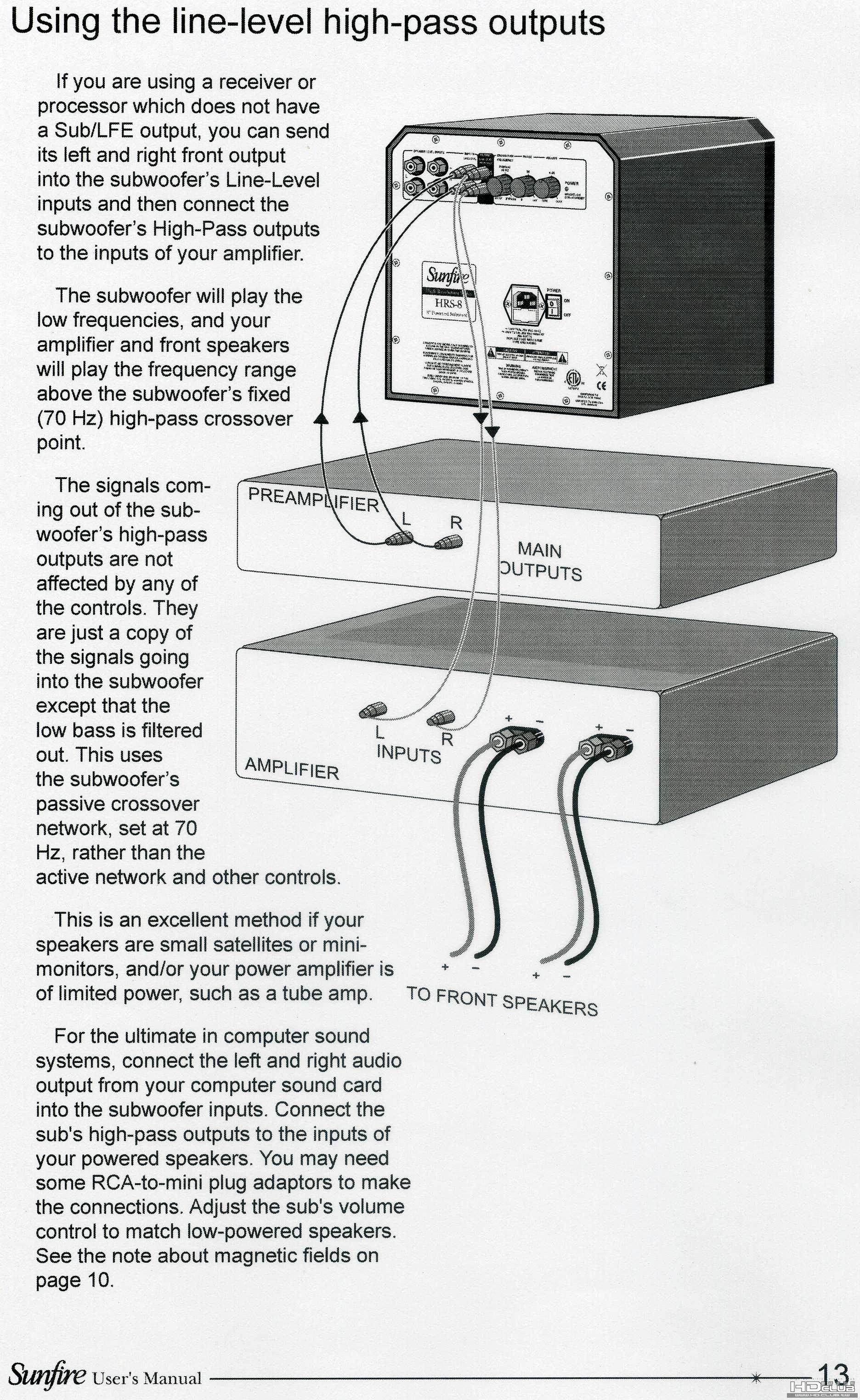

有些重低音擴大機有提供高頻通過出口(High Pass Output)

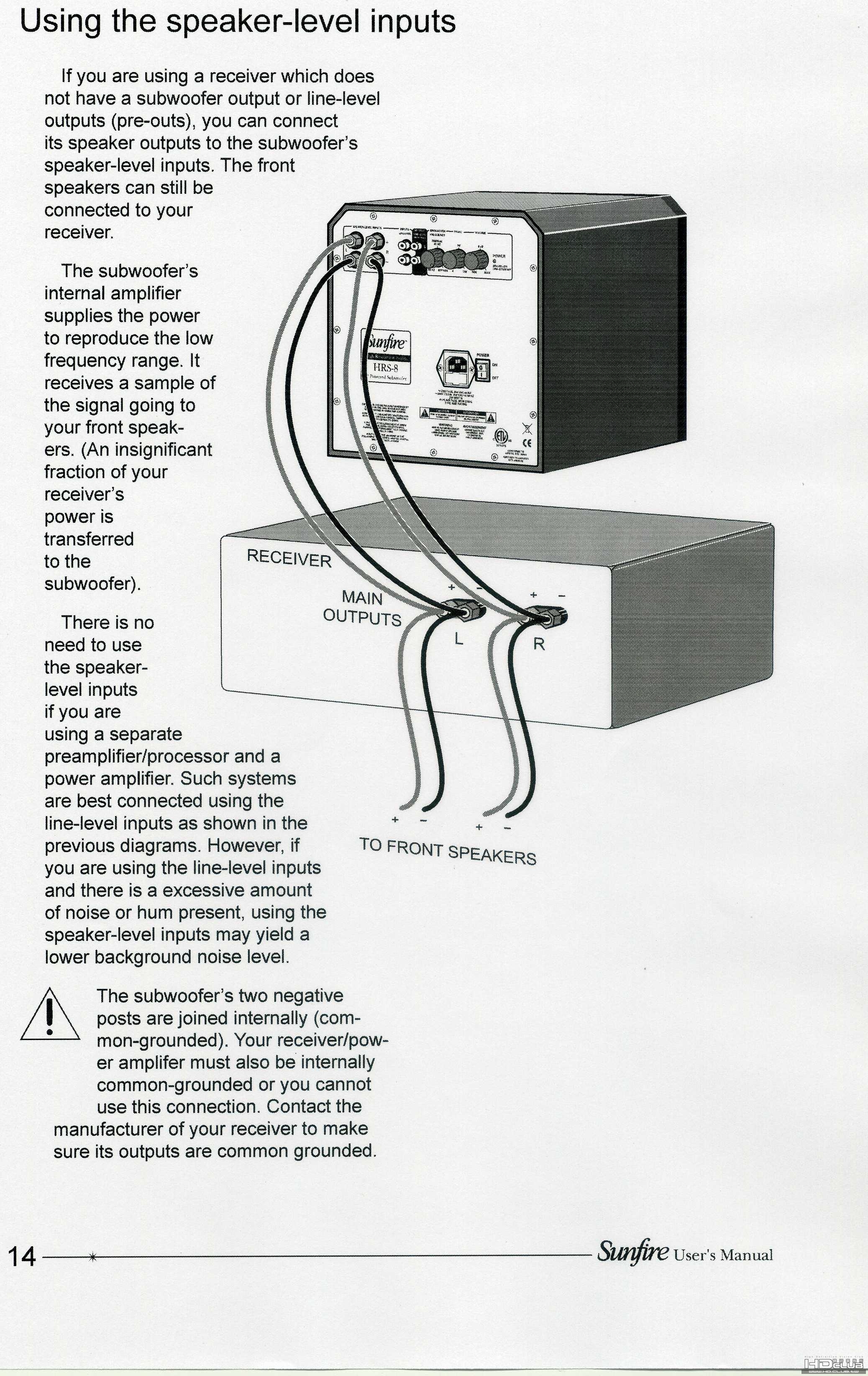

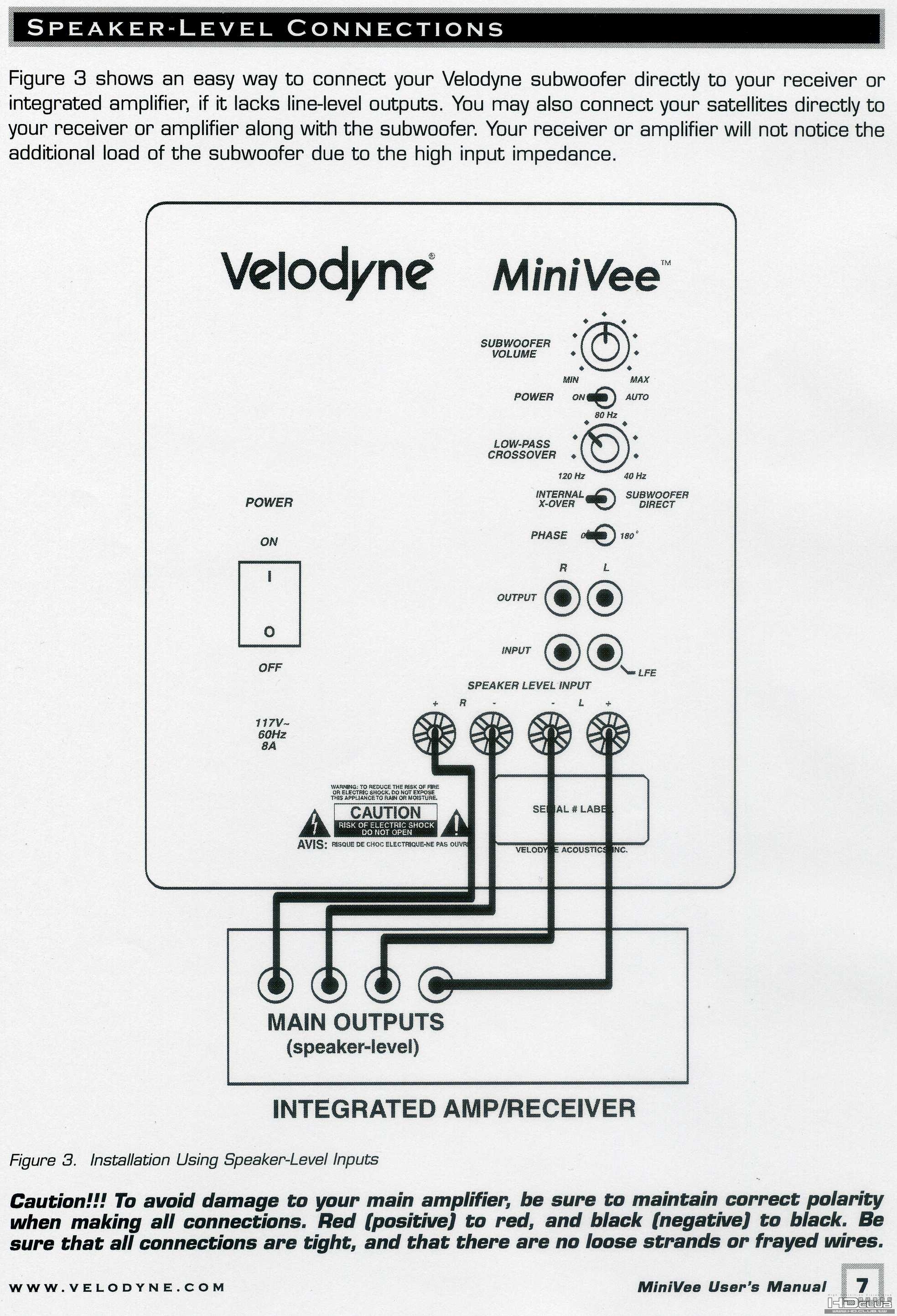

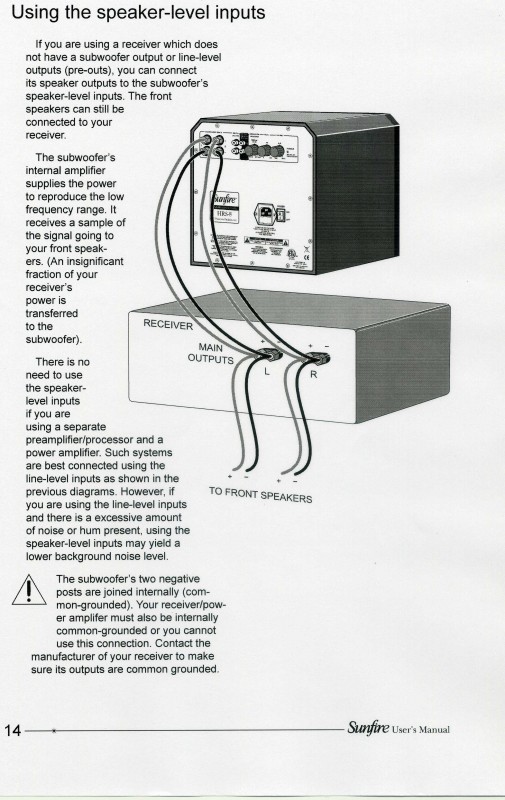

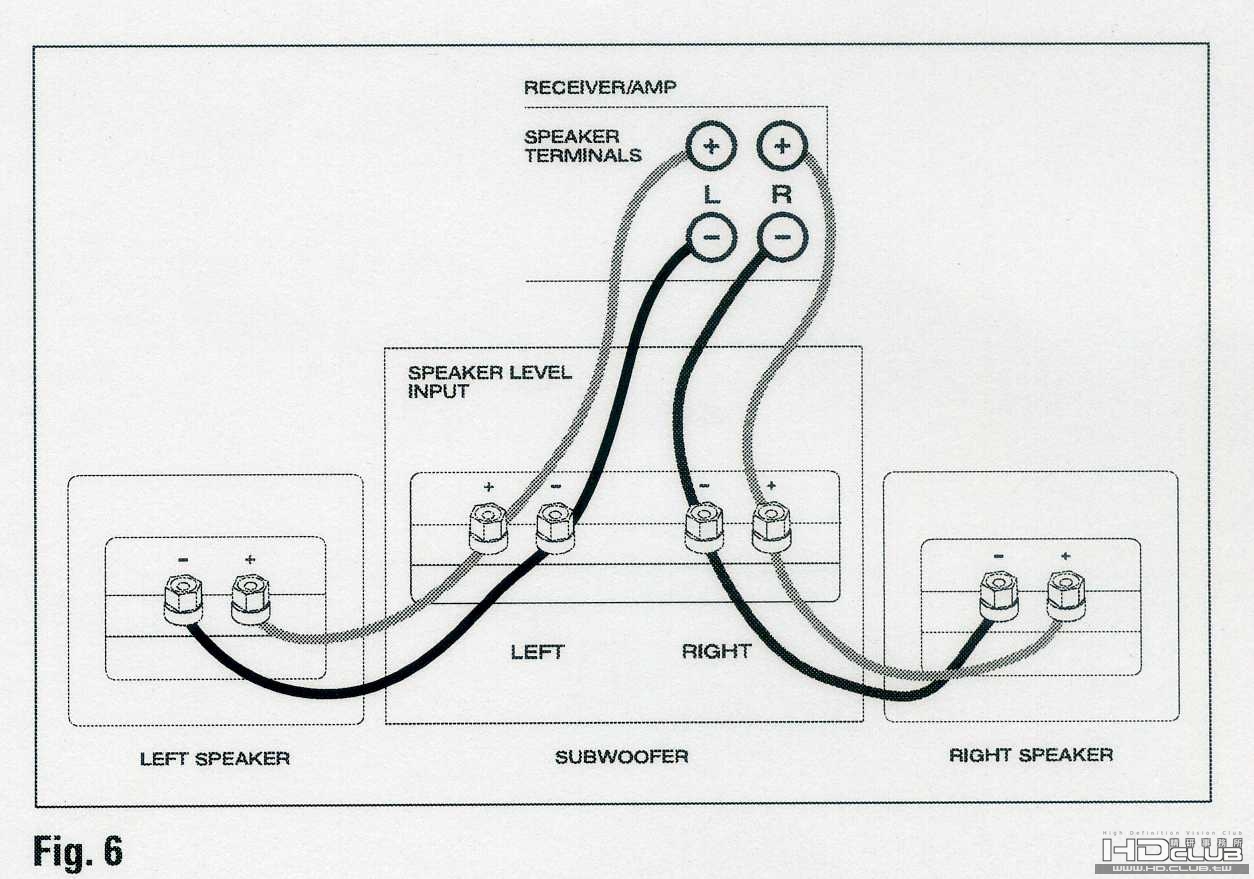

高電平輸入(來自後級的Speaker Out)
重低音擴大機有提供高頻通過出口(High Pass Output)


高電平輸入(來自後級的Speaker Out)
重低音擴大機沒有提供高頻通過出口(High Pass Output)

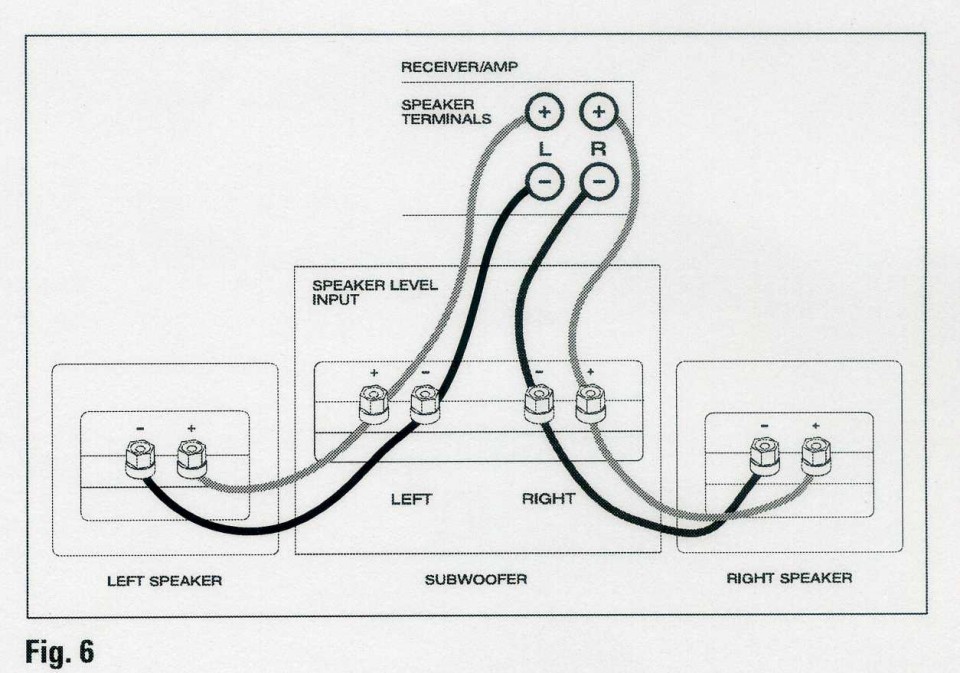

高電平輸入(來自後級的Speaker Out)
重低音擴大機沒有提供高頻通過出口(High Pass Output)

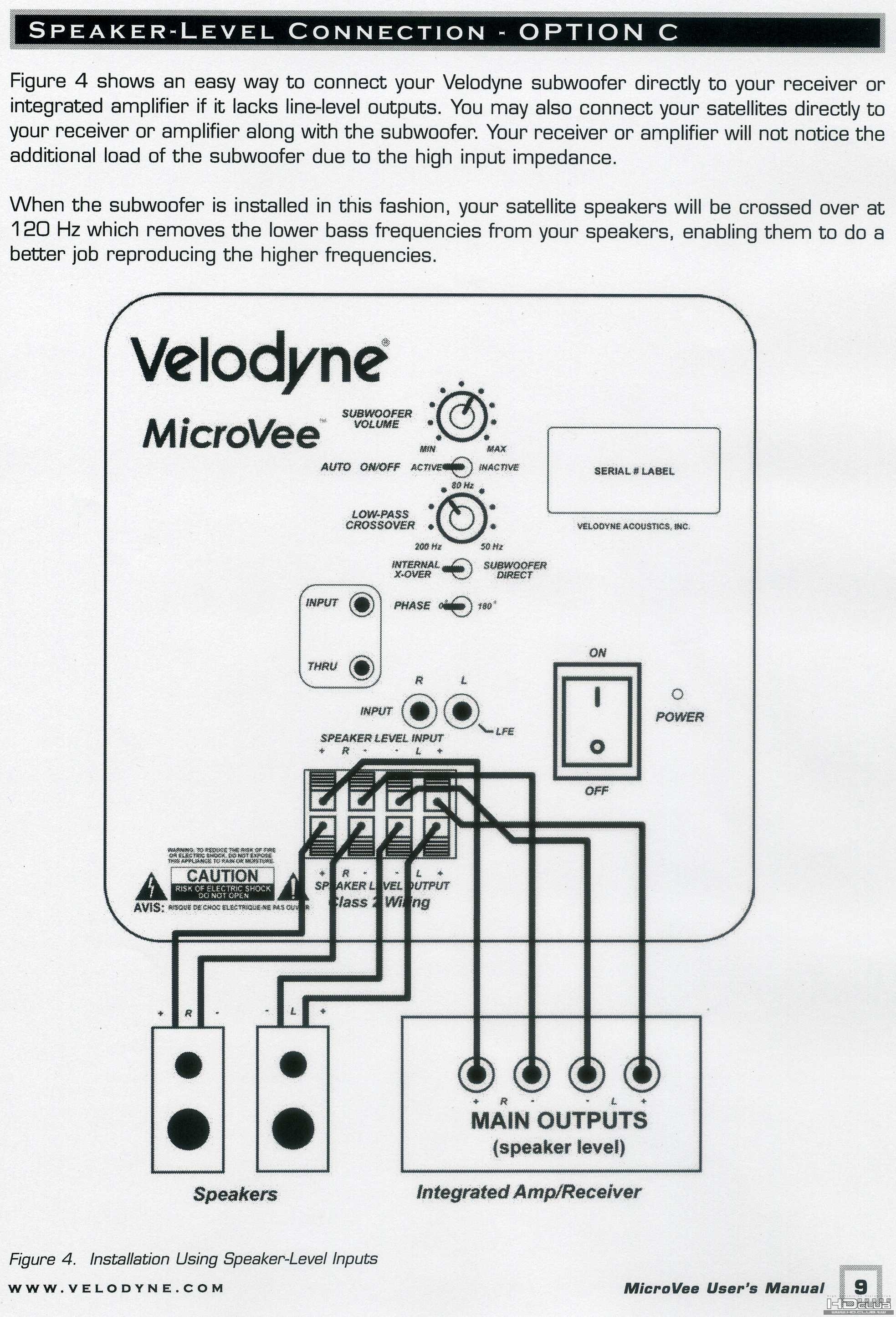

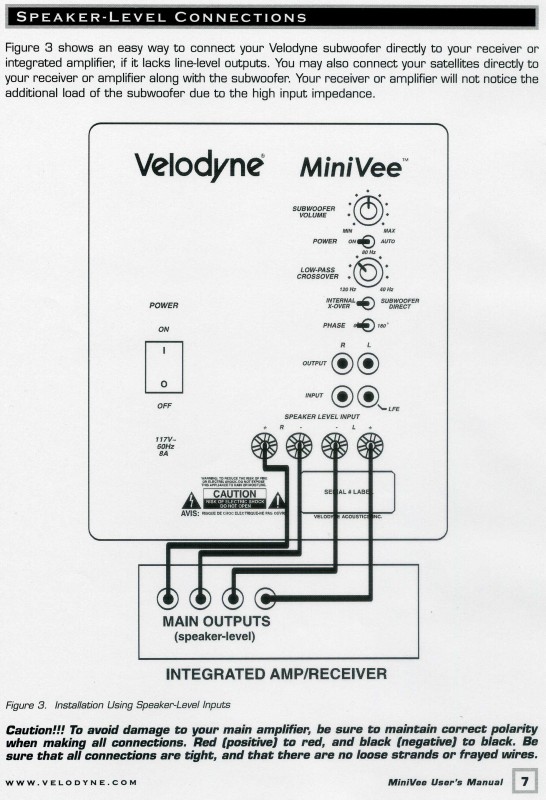

如果說明書上有特別說明，入力具有高阻抗，可以串聯
擴大機並不會感受到高阻抗所增加的功率負擔

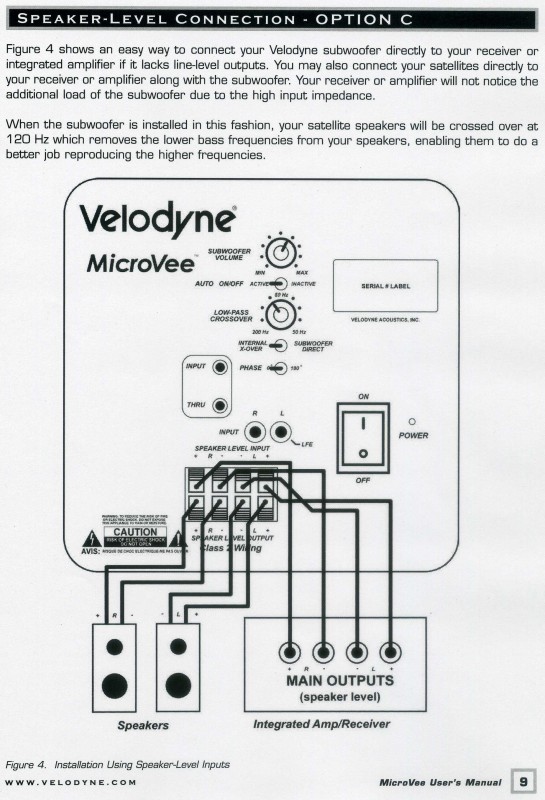

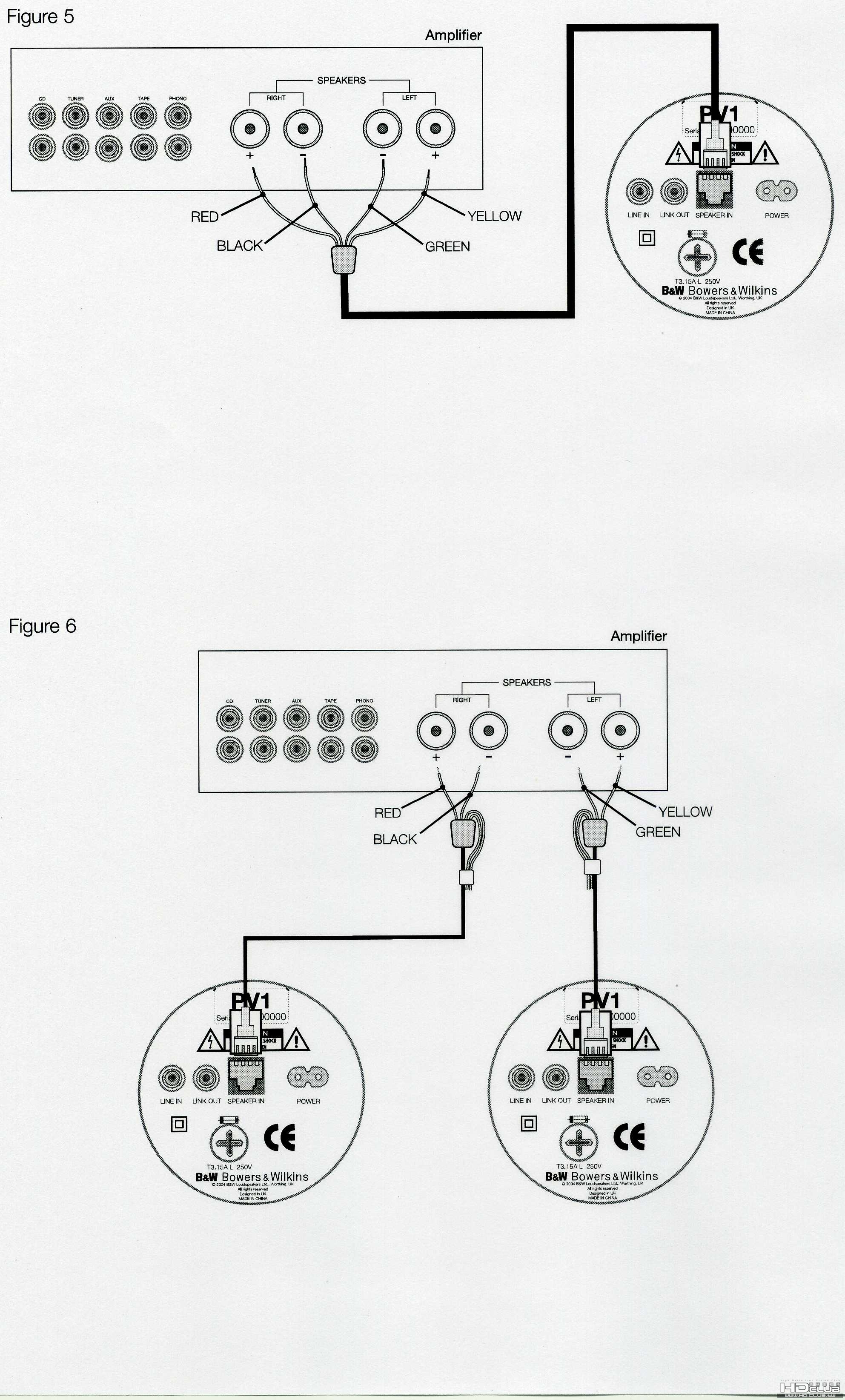

高電平輸入(來自後級的Speaker Out)
重低音擴大機沒有提供高頻通過出口(High Pass Output)
使用"一分二"的Y跳線，
如果說明書有特別說明，入力具有高阻抗，可以串聯
擴大機並不會感受到高阻抗所增加的功率負擔

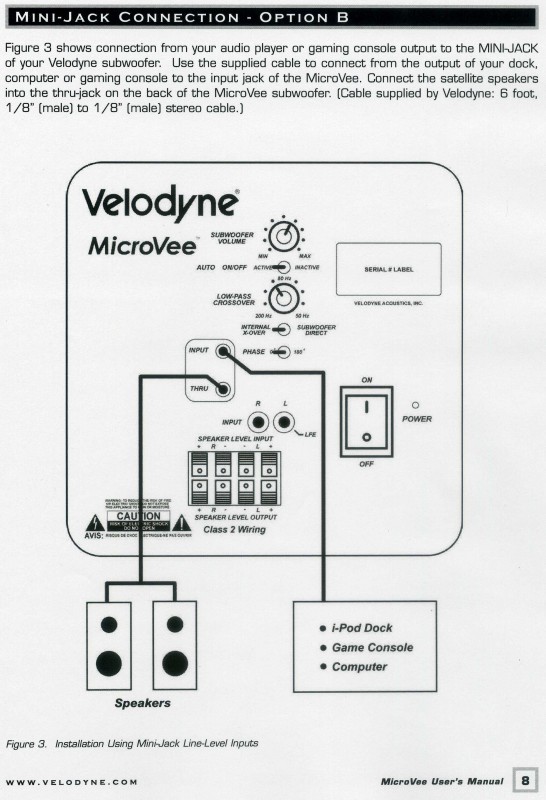

有些重低音擴大機有耳機插頭(MINI-JACK)
可接類如MP3、電腦音效、收音機等等的音效輸出

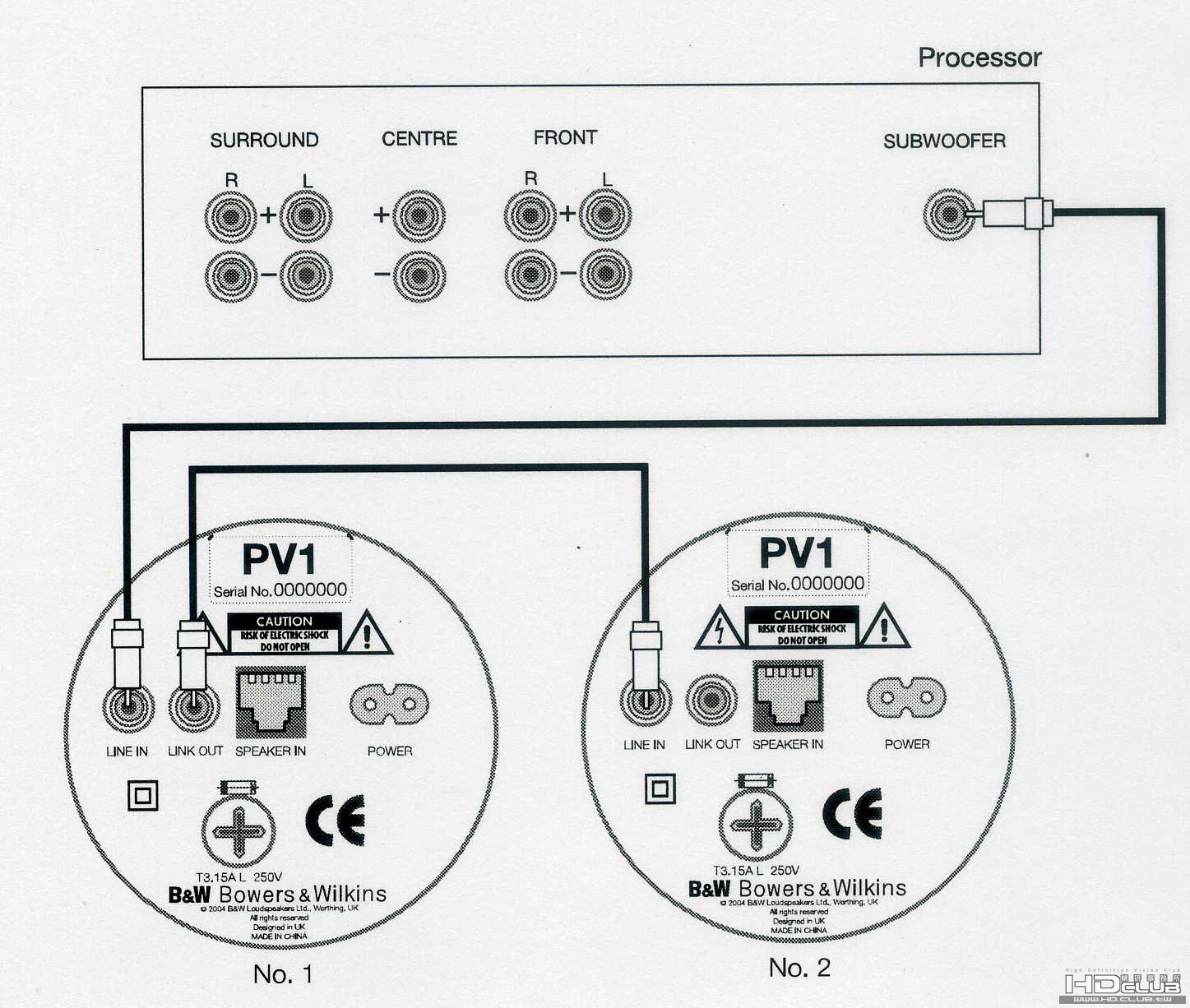

低電平輸入的雙重音炮接法
有些重低音擴大機有提供LINK OUT接頭，可供串接


高電平輸入(來自後級的Speaker Out)以及雙重音炮接法

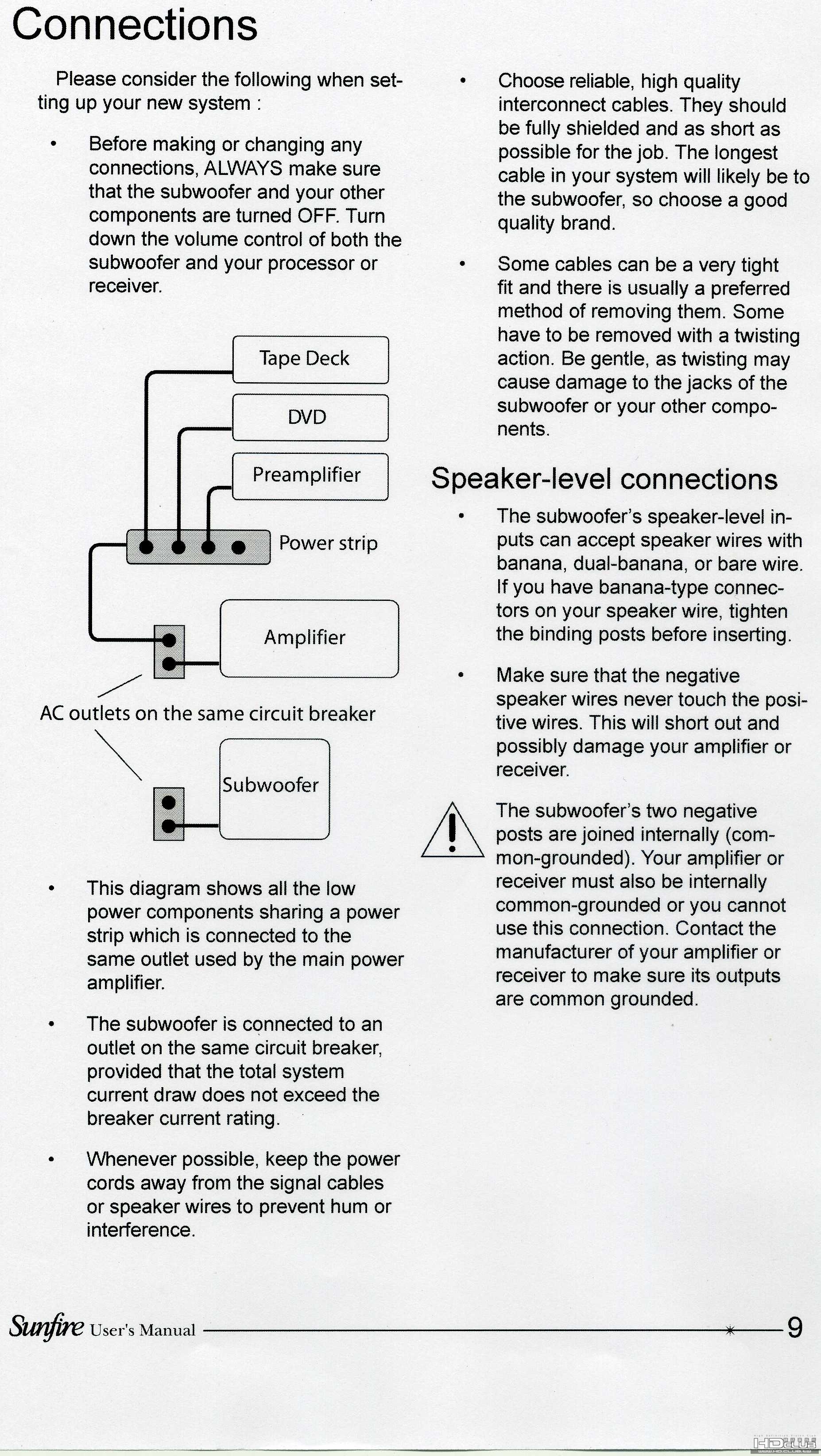

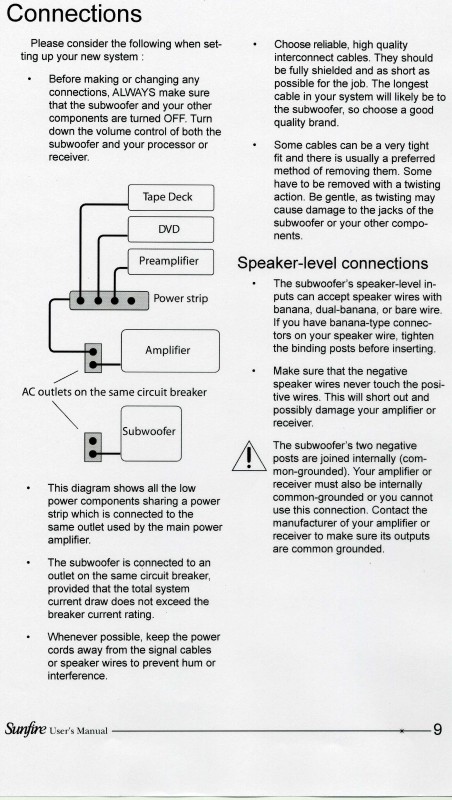

擴大機(綜擴、後級)電源與重低音擴大機電源
建議設置於同一電源開關(circuit breaker)

pkpaul

這個會不會太誇張~~~超發燒友了~~~

vicson

好酷的數位家庭劇院組阿！！！
夢寐以求的房間O___Q

kao.c.y

小謝兄:
小弟有些問題想請教你.
你把地板加高的話.那房門的選擇是否要高一些.以免打到頭?
你住南部嗎?我在屏東.可否私訊告知當初施工店家?以便參考.
感謝你了.

小謝

小謝兄:
小弟有些問題想請教你.
你把地板加高的話.那房門的選擇是否要高一些.以免打到頭?
你住南部嗎?我在屏東.可否私訊告知當初施工店家?以便參考.
感謝你了. ...
kao.c.y 發表於 2010-9-5 08:53

Mr. Kao 你好
在水泥設計施工階段我就想到這個問題，
因此房門一律210cm，視聽房地板墊高20cm，
所以踏上視聽房房門是190cm，應不會打到頭。

kao.c.y

果真沒錯.與我想的一樣.真的有感謝.
順便.牆壁加橡膠墊的效果真的這麼好喔.看得我很心動說.
感謝你的分享.

h4622713

玩真三國這種戰爭遊戲
用大畫面再配高檔音響
真的是一大享受!!讚喇!!

psj

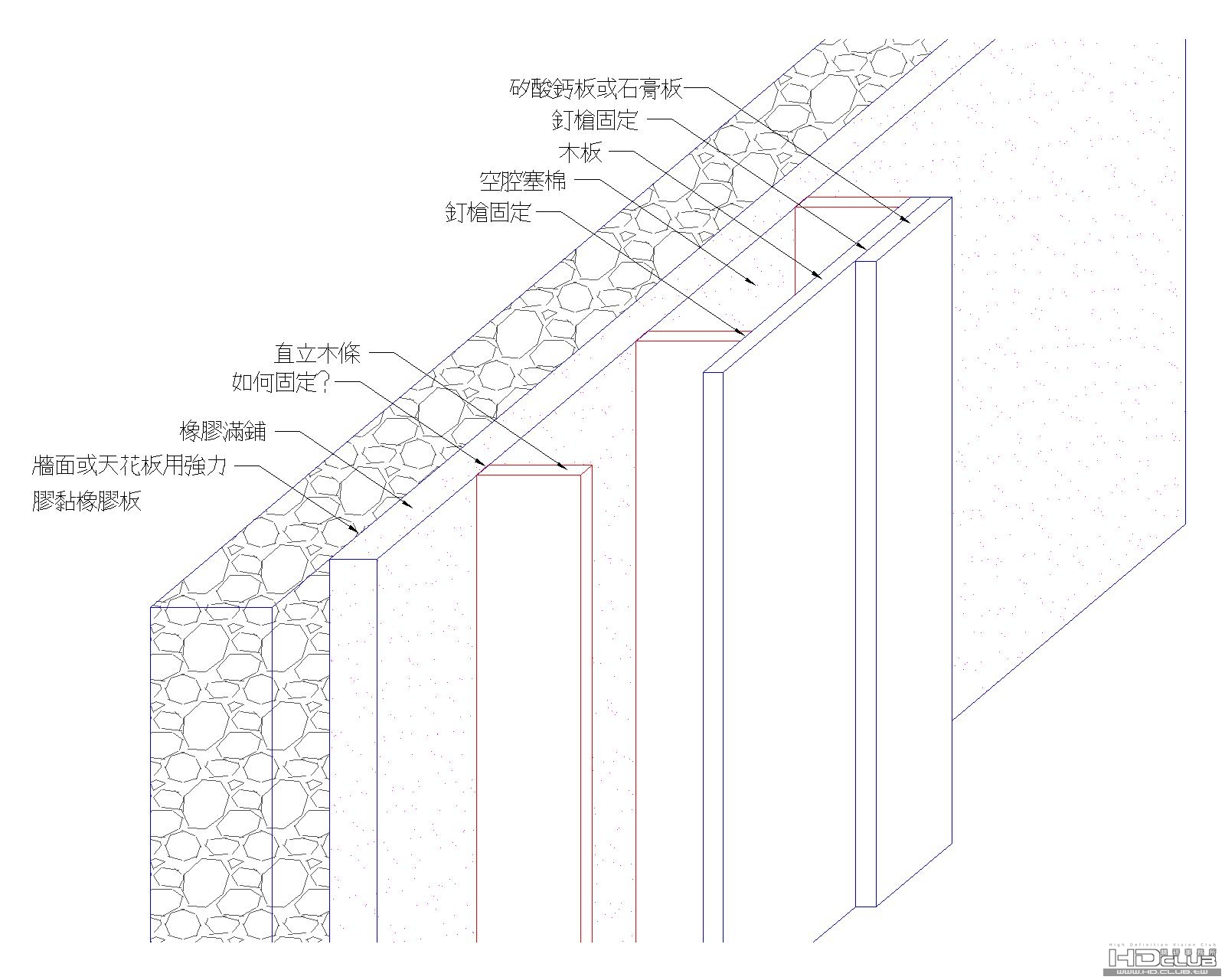

關於隔音施工有問題請教樓主@@
1.天花板和牆面都是用強力膠黏橡膠板?會不會垮下來啊@@?
2.橡膠和直立木條之間要怎麼固定?(詳見圖)
3.空腔塞棉那時您是塞幾K的棉?(詳見圖)
4.用矽酸鈣板而不用石膏板的理由是...?
煩請樓主幫忙解答,感恩感恩

小謝

聲音的傳遞分成固體音與空氣音，

空氣音只要在門窗作密閉式處理就行
固體音的傳遞才最可怕，由於水泥樓板是聯結傳動，觀賞7.1電影時，突然爆出連續的強烈重低音效，直接撞擊螢幕前壁、後壁、左壁、右壁的木材裝潢與水泥壁並連動水泥樓層地板，水泥壁受撞擊力道嚴重程度: 螢幕前＞地板＞螢幕後＞左右＞天花板

因此，為了能完全吸收固體震波，可藉由軟橡膠隔開木材裝潢(固體)與水泥壁(固體)

施工原則：木材裝潢不能固定在水泥壁
(在Yahoo知識鍵入”減震”，可以找到很多原理，大部份是用橡膠隔層施工)

厚橡膠用於螢幕前(即觀賞座後牆壁)與地板，
薄橡膠可用於左右牆壁與天花板，厚度類似大賣場銷售的便宜橡膠組合地板，

橡膠施工方式可以全面鋪設，成本高，效果好，建議用於螢幕前(即觀賞座後牆壁)，
橡膠施工也可以切成寬條或塊狀鋪設，如用塊狀鋪設，接觸數量不可少，否則會搖晃。

橡膠層固定： 用強力膠黏貼在水泥牆，再用木工空壓噴釘槍補上，非常堅固
角材層固定： 角材用強力膠黏貼在橡膠層(塊)上，再用木工空壓噴釘槍補上，非常堅固

回答psj大哥的問題

問題1.天花板和牆面都是用強力膠黏橡膠板?會不會垮下來啊@@?
答：天花板的橡膠建議使用角鋼(角鐵)與壁虎固定薄橡膠塊

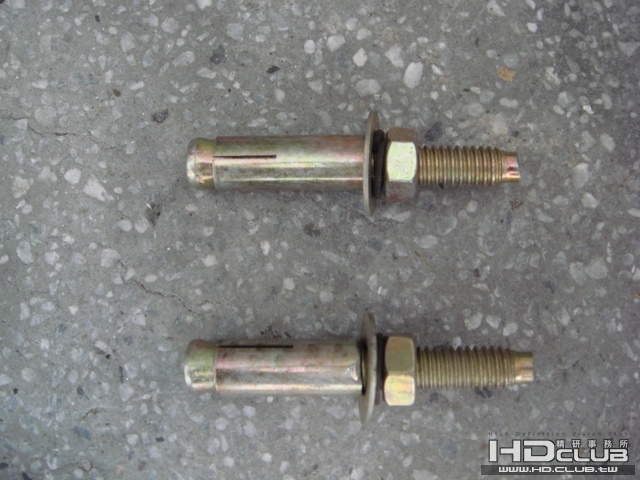

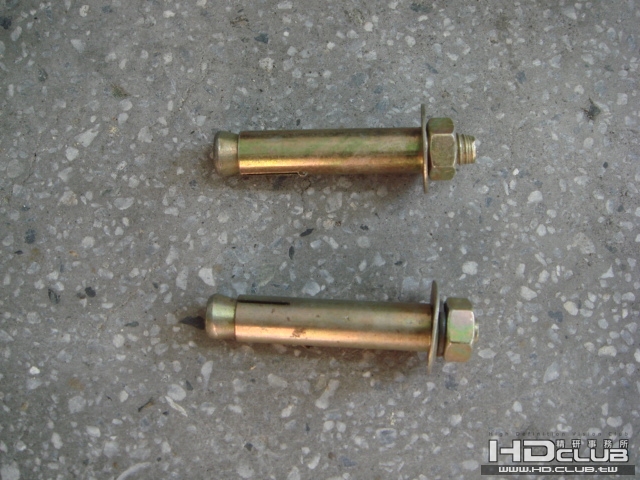

用鐵鋸鋸斷1.2cm壁虎鐵套

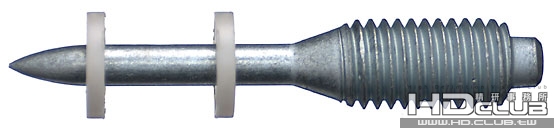

(如嫌麻煩，可使用喜得釘HILTI火藥擊釘槍與螺紋鋼釘)

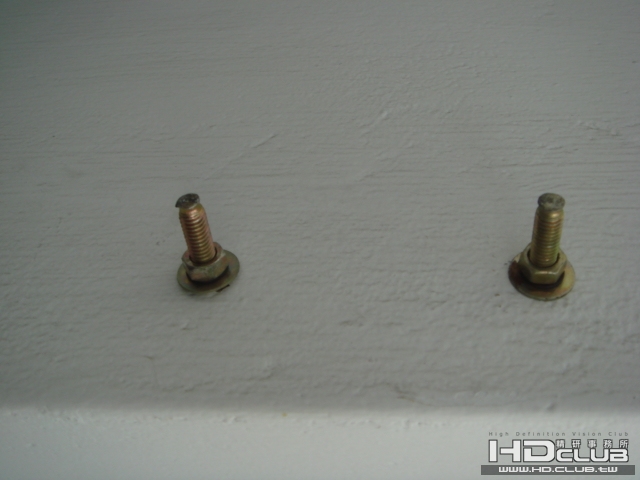

擊入牆壁

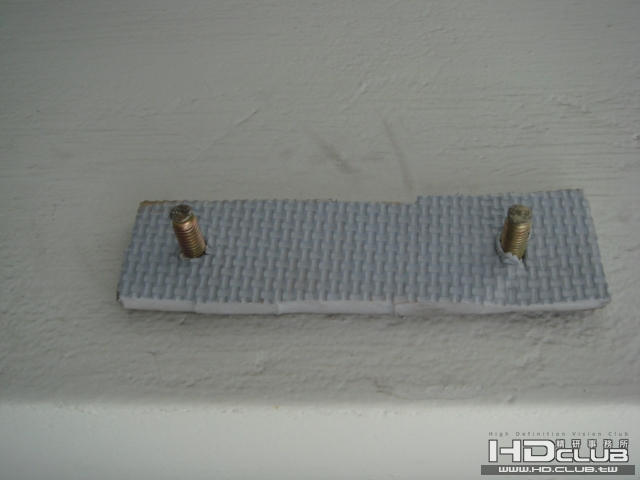

套上橡膠，厚薄都可，不要太硬

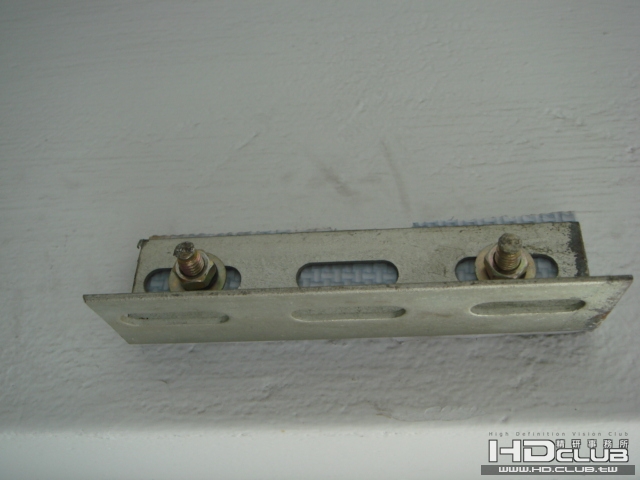

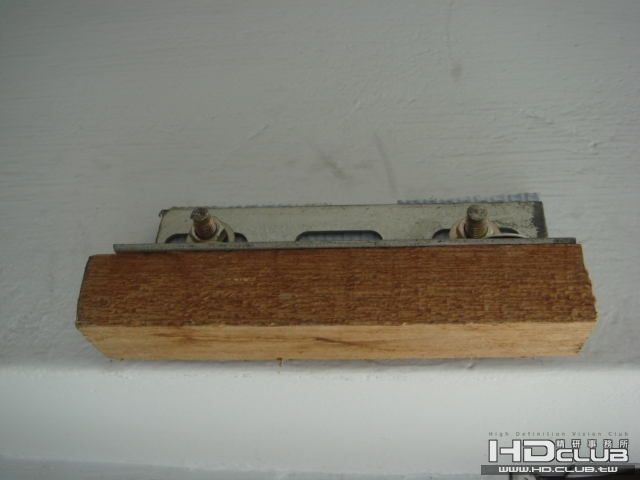

裝上角鋼(角鐵)

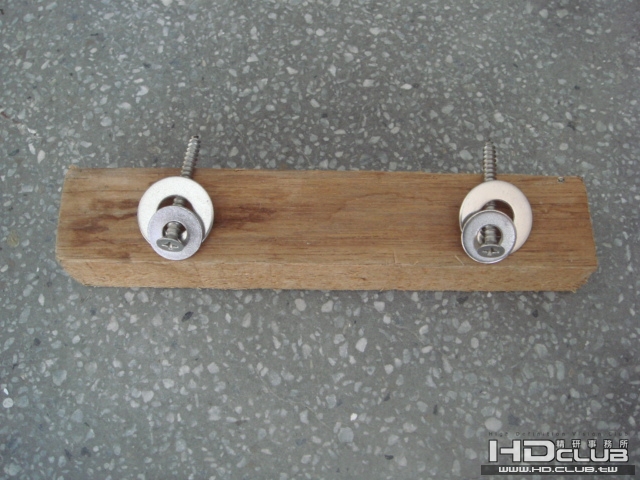

準備好防腐角材與鐵板螺絲與華司

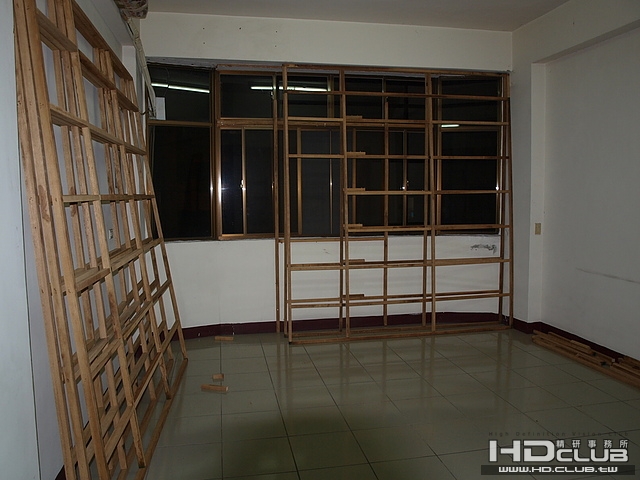

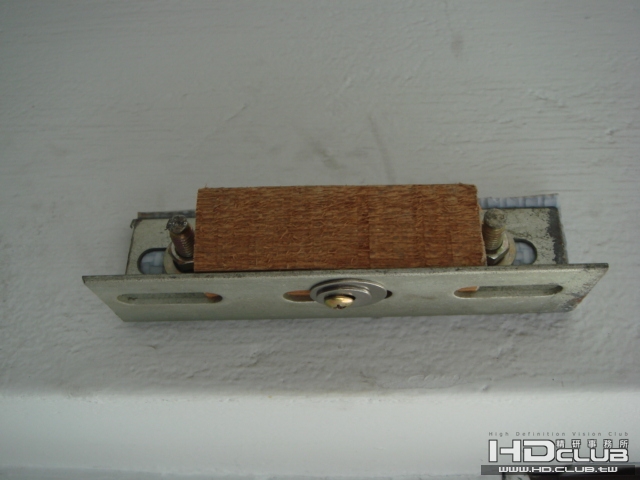

將角材鎖上角鋼下，角材支撐點完成，
一面牆壁多處角材支撐，非常堅固

或將角材鎖上角鋼上，角材支撐點完成，
一面牆壁多處角材支撐，非常堅固

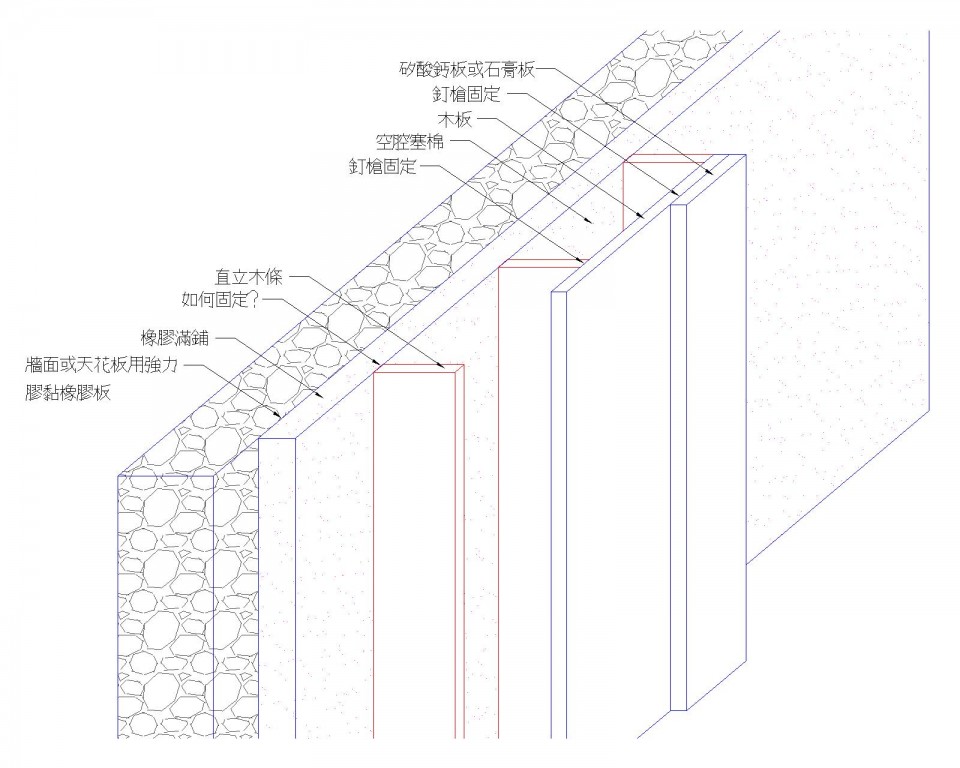

問題2.橡膠和直立木條之間要怎麼固定?
答：如果你要設置如圖中如此寬直立木條，
       建議你在橡膠滿鋪與直立木條間，用防腐角材建立一層如下圖
(此圖經同意，借用apbt文章內)


問題3.空腔塞棉那時您是塞幾K的棉?
答：忘了，一分錢一分貨，買最好的最是
     想到那堆黃色絲絲的玻璃棉卷氈，馬上起雞皮疙瘩

問題4.用矽酸鈣板而不用石膏板的理由是...?
答:矽酸鈣板的隔音性(隔音系數45db)、吸水性、防火耐燃性都很好

    鋪設矽酸鈣板之前先鋪設一層薄軟木板(千萬不能用硬厚的三合板)
    鋪設矽酸鈣板之後再一層壁布(非壁紙)，壁布上的棉線宛如音樂廳的棉線牆壁

    天花板使用岩綿裝飾隔熱吸音板，音源減弱值達35db





半夜聽BS日本老歌，聽到熟悉的歌曲，會想起小時候，長輩常常哼唱的曲調，會流眼淚
北山たけし唱"赤い夕陽の故鄉"，臺灣翻唱"黃昏的故鄉"

伍代夏子唱"エリカの花散るとき"

川野夏美唱"リンゴ追分"

西方裕之與北山合唱"達者でな"
臺灣翻唱"可愛的馬"

kao.c.y

本文章最後由 kao.c.y 於 2010-9-15 22:51 編輯

真的是太感謝啦.感謝小謝大大圖文並茂的熱情分享.
但想到還要麻煩你實際操作並拍照.真是辛苦你了.
再次由衷的感謝你.辛苦了~~~~

順便請問一下.你曾提過:榻榻米地板架高20公分，特別加厚8公分橡膠塊與吸音棉，
是指橡膠8公分還是指兩者加起來8公分呢?
那牆壁就是用3公分的橡膠囉.

小謝

真的是太感謝啦.感謝小謝大大圖文並茂的熱情分享.
但想到還要麻煩你實際操作並拍照.真是辛苦你了.
再次由衷的感謝你.辛苦了~~~~
順便請問一下.你曾提過:榻榻米地板架高20公分，特別加厚8公分橡膠塊與吸音棉，
是指 ...
kao.c.y 發表於 2010-9-15 22:36

怎麼做，實在沒有標準，只要支撐點愈多，地板不搖晃就好

como2006

感謝~小謝大大妳的分享~讓小弟我也很想這樣玩但是能力有限^^~
在這小弟小要請教你~小弟剛好家中再裝潢~電線需要重拉我是公寓5城樓約35年到40年有了據小弟知道這樣老的房子好像沒有接地線~請問我該怎做~
我(電箱.無熔絲開關.電線都要重拉). 小弟對電線不瞭解.就我上面敘述( )中3個跟地線有關西嗎抱歉問這樣蠢的問題~
我知道在外面有看過牆壁上插座都是3孔式的所以我是要把家中都換成是3孔式插座
妳說過Panasonic插座或National插座便宜好用我只能在拍賣上找到Panasonic插座~找不到National插座..我貼網址給你看看Panasonic插座
http://tw.page.bid.yahoo.com/tw/auction/f16765906?u=lovebcp 就是圖片1的第1個3孔式插座嗎?
或是你也可以幫我貼圖讓小弟我知道一下真抱歉~
目前地板重鋪有比以前高4-5公分磁磚

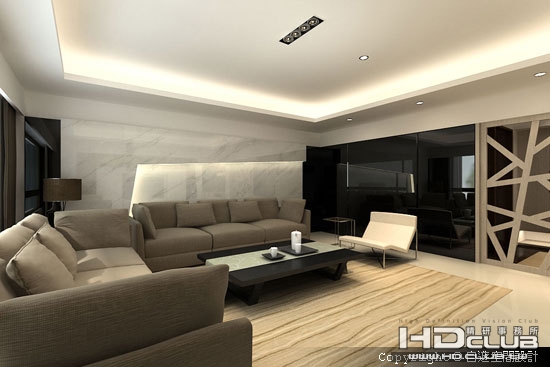

天花板沒辦法像你一樣因為天花板上有彩繪過只能在靠近牆4個面做降下天花板向 (圖片1).不知道有沒有甚麼好的建議
電視牆適用是用木材+木板釘的要把牆壁用木板封起來牆壁與木板會有大約3-5公分有空心需要2者中塞隔音棉嗎
我的窗戶都有點隔音功能只需要再加強氣密我想我用氣密條就可以了還有會用窗簾來吸音
不知道還有沒有你覺得需要改善的或是小小的建議~小弟心手剛入門
機器是

投影機/顯示器:               投影機sony-bravia-VPL-AW15
螢幕/布幕:                      布幕
DVD/BD/CD/SACD         播放機: sony-(dvd)
BSD衛星接收器:             dts-bx500
AV擴大機:                      onkyo tx-rs705
前級擴大機:
後級擴大機:
前置主喇叭:                   英國的不知道是什找不到資訊
中置喇叭:                      dynaquest
後置環繞喇叭:               b&w   -2手別人送的也沒特別資訊
超低音:                         sw-103 subwoofer

主要用途.看電影.打電動.會接電腦HDPC

PS.這篇是在你地8頁有人問的
有線電視仍是類比，尚未數位化，訊號雜訊比仍很高

     用隔離式(或平衡式)變壓器主要目的是：
                   1.隔開類比接地與數位接地
                   2.過濾供給電源的雜訊
                   3.供應強大電流給日系擴大機、日系BS衛星接收機與日系投影機，避免HDMI輸出抖動

    類比接地與數位接地：
           外界引入的射頻信號雜訊強(有線電視的訊號、日本BS-Hi的衛星集波器訊號、臺灣空中數位電視)
           如不隔開會經由電源線的接地端到處亂闖，如果家中電腦的電源接地也共用接地，
          一定會進入HDMI接線的外皮接地而進入數位信號領域(如擴大機、 BS衛星接收機與投影機)，造成HDMI輸出抖動，

          而且我的擴大機HDMI入力有6組(其中有HTPC電腦，隔壁書房有5台電腦，電腦雜訊最多)，
          6個訊號源只要1個HDMI的訊號源接觸到類比接地，會導致HDMI外皮接地受到射頻信號強大雜訊影響
         (尤其有線電視的訊號外皮接地)，會到處亂串造成HDMI輸出抖動。
這些是需要去買機器來過濾用的嗎?

小謝

317# como2006

首先恭喜你老屋重新裝潢，可以設置電源專線與接地，一勞永逸

接地問題：
老公寓5樓無法在一樓打接地棒，有變通方式但都需要專業施工
1.與熱水白鐵管”強制固定且防鏽”在一起
2.在5樓屋頂找出裸露鋼筋”強制熔接固定且防鏽” 在一起

電箱&插座問題：
Panasonic與Natiomal是同一集團：http://pewst.panasonic.tw/products/index.html#001
你可以向他們要一本最新電材目錄，裡面有你想瞭解的室內建築知識
並問他們地區代理銷售商家，可以買到較便宜電材
我找到有一位電工工作室的網頁，可以參考他的詳細教學：http://syurong1116.blogspot.com/
也可在Yahoo鍵入”配電箱 匯流排”，找到配電箱的知識

客廳電視牆隔音問題：
可否畫一張平面圖來討論，會較周全

隔離式變壓器問題：
可在Yahoo知識鍵入”隔離式變壓器”，可以找到相關知識
只要電源專線與接地做好，再來購入隔離式變壓器商品

老屋裝潢一次都要花很多錢，多利用網路收集所有他人的知識，可以幫你省一些錢
