FULL HD家庭劇院，是的，我都準備好了

konrad · 發表於 2010-9-23 15:19:01

看完的感想是...！你錢真多

小謝 · 發表於 2010-9-24 00:41:51

本文章最後由小謝於 2010-9-24 09:12 編輯

令我感動的導體—銀

今天看到香港同好小雲天在「喇叭討論」剛pose的文章” M&K 750喇叭摩改-part one”，
http://www.hd.club.tw/thread-58809-1-1.html，

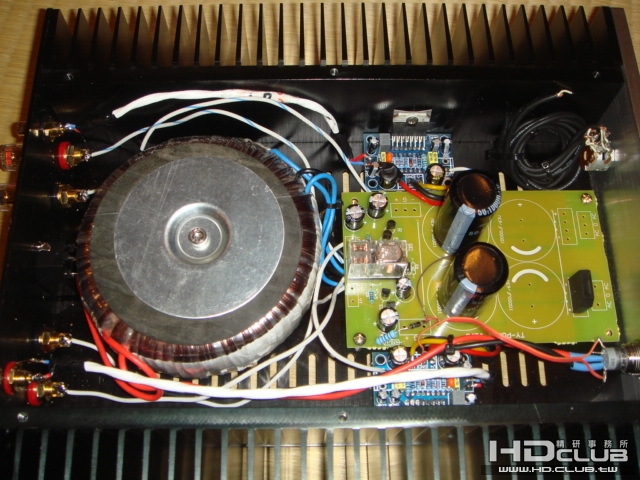

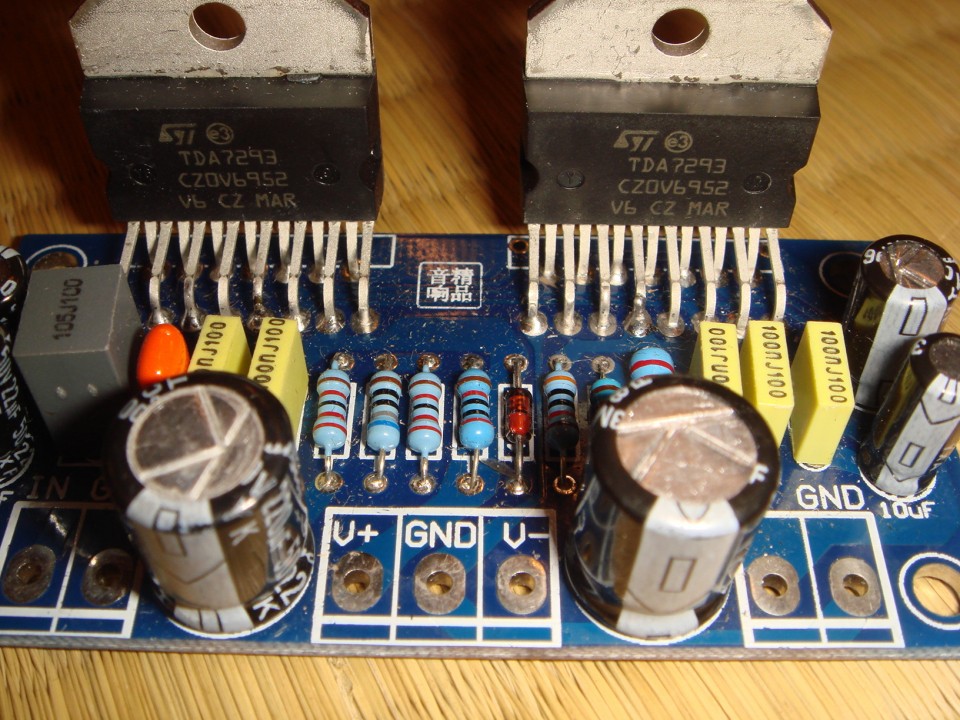

心在想，我前幾天剛努力於解決中置而新設的120W後級擴大機，也是這樣改善

我將center preout進入後級擴大機放大模組的跳線全換成鍍銀線(10-15公分)，
並且跳過入力旋轉鈕直入放大晶體模組，改善效果很明顯

突然間，想到訊號放大後到端子的跳線沒有換，會不會影響很大，
要換這六條跳線(10-20公分)比較麻煩，還好今天體力精神都好，
不到一小時全換好，馬上進入測試，

結果真讓我感動，中置的入力出力響應頻率與功率改善，竟然會讓前後環繞音效
細節更清晰，測試了2片籃光魔鬼終結者、鋼鐵人與葉問，都跟之前明顯改變。

銀導體的的物理結構非常適合微量信號的傳導，不管是進入擴大機放大模組或喇叭，
都需要一種不能影響響應頻率與功率大小的導體。

kao.c.y · 發表於 2010-9-25 12:05:11

要給小謝大大拍拍手.貼的圖也很用心的"挑選"及"後製".
我是忍不住真的笑了.

但這DIY換內部的線真的好神.我都忘記上一次拿焊槍是什麼時候的事了.

anan714 · 發表於 2010-10-10 05:58:57

剛努力看完13頁. 一下5:45AM  真累  感謝分享
大大
我想問一下為什麼你美國買回來BOSE 喇叭只有買中置型?效果會比直立式好嘛?
我目前是 AMP: PIONEER VSX-1020-K  喇叭是 BOSE AM-6. 也想在美國買JEWEL CUBE 喇叭換裝. 跟加裝成7.1  我應該買中置型還是一個中置型其他直立式?
目前自己在想是應該買3個JEWEL 喇叭加上2個901喇叭(買901因為想加強重低音)  還是應該直接換BOSE V30. V30現在降價 2個比較起來價位差不多. V30重低音  應該也比AM-6好.方便的話給我一點意見.
你說換喇叭線效果有差. 是AMP 到重低音喇叭線? 還是重低音到喇叭的喇叭線? 還是應該要一起換?
AMP 到重低音那個接頭有點像是電腦SUB線 (對不起我還真不知道那個頭叫什麼) 想問一下那個喇叭線要去哪裡買阿?
謝謝大大幫助
對不起  問題說不定好笨  我是新手中的新手.

小謝 · 發表於 2010-10-10 22:52:11

本文章最後由小謝於 2010-10-10 23:03 編輯

回覆anan714大大
1.BOSE 喇叭中置型只適合中置，不適合作為前置，
當初想實驗橫式中置作為前置，直立式Jewel作中置，後來感覺這樣配置與低音頻段頻銜接不好

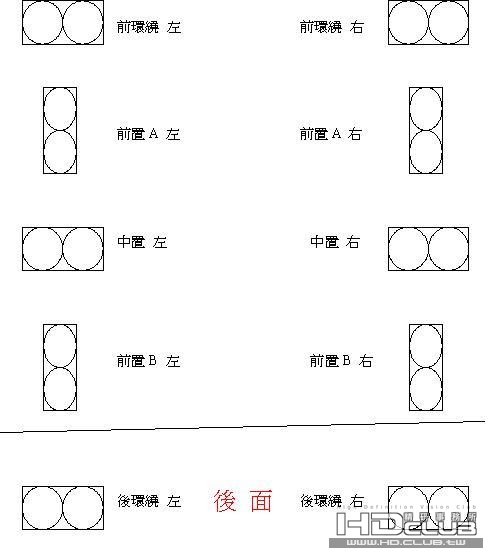

之前的配置，感覺這樣配置與低音頻段頻銜接不好，就修改為現在的配置

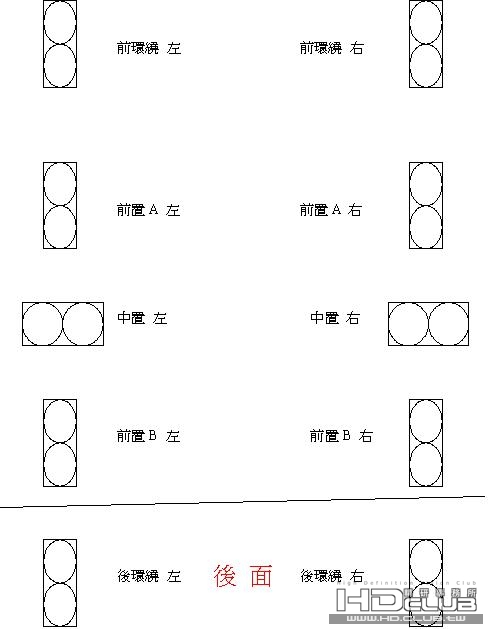

現在的配置

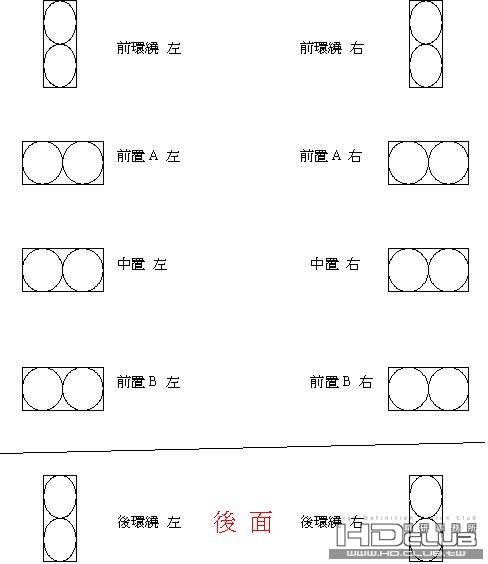

未來想嘗試實驗的配置

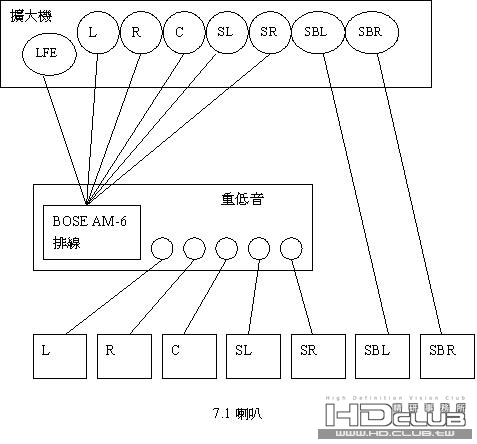

2.AMP PIONEER VSX-1020-K 是7.1 ， BOSE AM-6喇叭是5.1，
建議買2個直立式Jewel(轉接頭要一起買)，買來了如不會銜接，請來文再畫圖show you

3.想加強重低音不建議買2個901喇叭，建議先將現有的資源(BOSE AM-6)，
以最好的線材架設起來，先試聽一陣子，學習擴大機設定，學習重低音調整，再提出自己的感覺
小謝願與你分享我的經驗，重低音不足是線材？調整設定？入力信號不足？都可以試驗瞭解

4.是否直接換BOSE V30，看你的需求急迫性，也有可能頂尖設備一次到位，問題仍然存在

5.V30重低音與AM-6是一樣的2低音5吋單體，反射式，AM-6反射導管距離較長

6.換喇叭線效果相差很大，由於環繞喇叭設置位置高，環繞喇叭線長8-11米，導致入力功率低
   效果不好，我的古董鍍銀喇叭線是美國航空器用料，16AWG厚度，效果改善很大
   (原喇叭線是古河 FS-501)
後來音效改善也與以下有關：

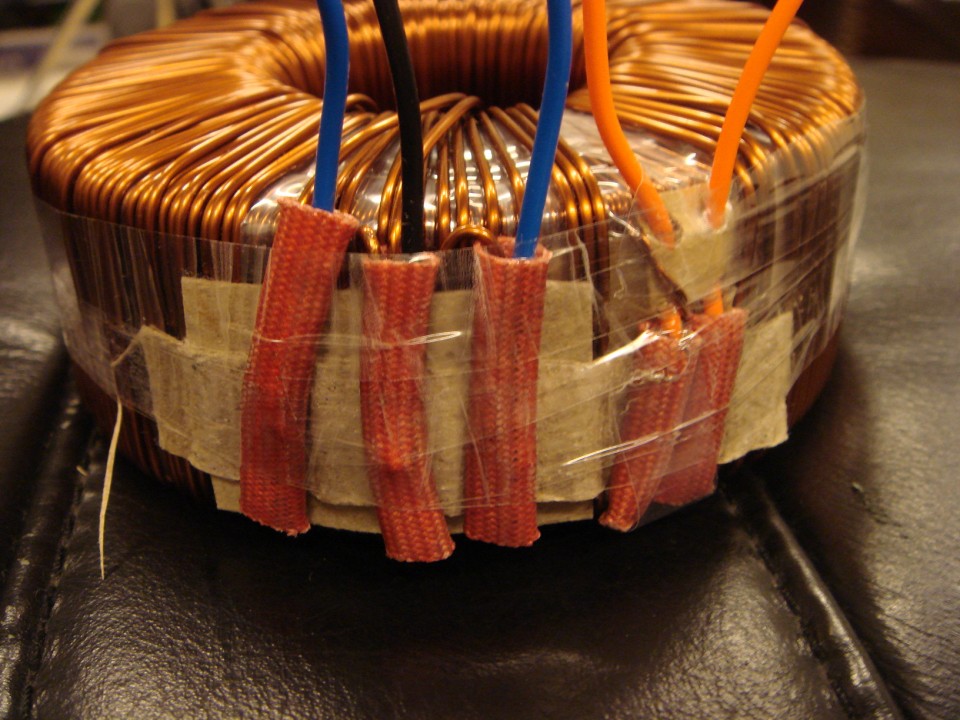

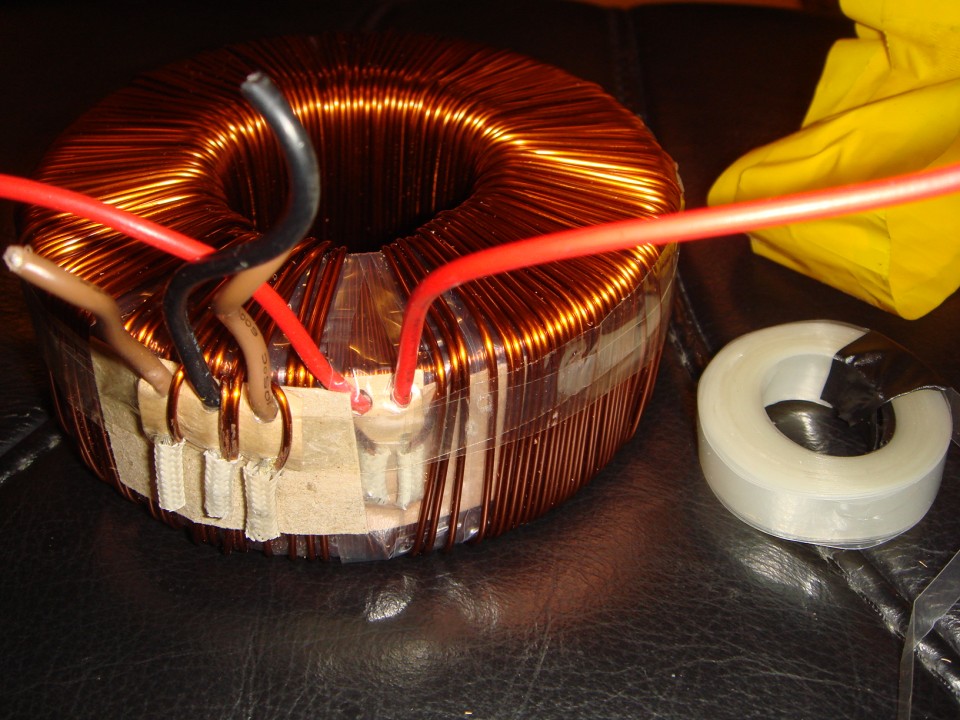

設置自製隔離式變壓器、鍍銀電源線、鍍銀喇叭線(重低音喇叭線)、重低音改高準位入力、
   前置喇叭增加B組、修改中置喇叭配置方式

7.AMP到重低音喇叭線是無法換，這是 BOSE的獨特(詭計)，建議先以說明書的方式配線，
如感覺軟弱無力，建議AMP用較好的線材直接接喇叭(即不經AM-6低音箱，避免影響響應頻率)，
重低音喇叭線的LFE訊號線改用高檔線，這時就必須在重低音那個類似電腦SUB接頭10公分處
剪開作訊號母頭，供LFE訊號線高檔線銜接

上述是使用低準位LFE入力，如使用高準位Spesker入力，設備後級擴大機，效果更棒
請參考第293篇流程圖

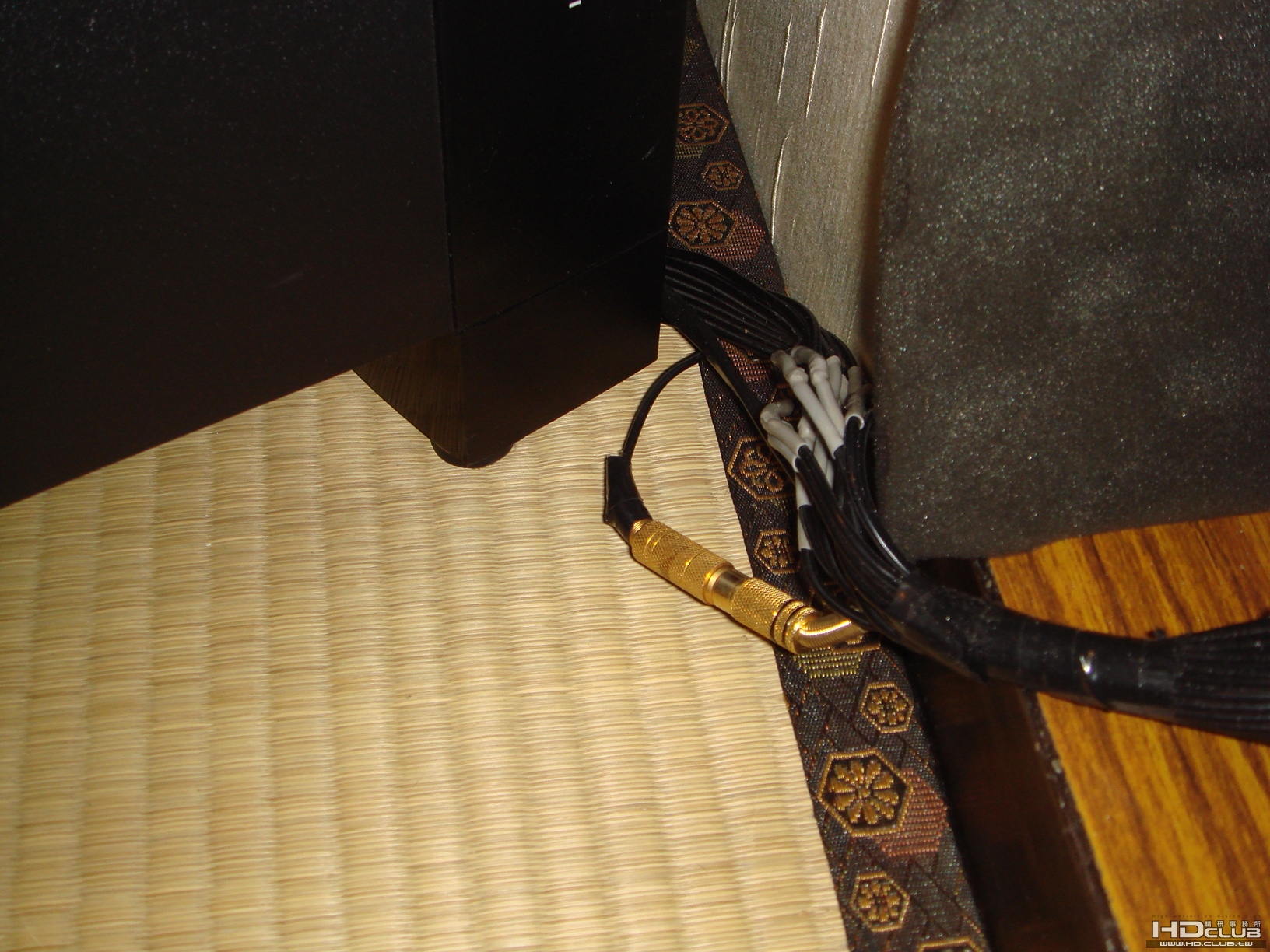

我在BOSE AM16重低音那個類似電腦SUB接頭10公分處剪開作訊號母頭，
供LFE訊號鍍銀線銜接，效果相差很大

7.5年前裝好BOSE AM16後，一切按說明書接線，剛接觸音響領域，沒有懂很多，沒有到處比較
只瞭解射頻(RF)領域與歐姆定律，並不瞭解基頻領域，請懂音響朋友來試聽，
看的出他們對我的bose的看法----普普通通而已，但很欣賞我整體的配置與隔音，後來加入論壇
參考同好的作法，何謂前級、後級，也陸續體會，加上一直請教好友功率的觀念，原來這跟射頻
(RF)領域也是一樣的，慢慢地就有信心，樂趣也就更多。

希望以上能解決你的問題，小謝打字慢，必須委託女兒代打字，回文較慢請見諒!

kao.c.y · 發表於 2010-10-10 23:20:01

小謝大大:
最近在忙籌備房間裝潢及隔音事宜.居然遇到一位做遊艇的朋友.他提到遊艇的房間隔音是用
1mm厚的鉛板(片).說效果很好.而且比橡膠板便宜.
你有聽過這樣的東西嗎?

小謝 · 發表於 2010-10-10 23:31:05

我沒有聽過1mm厚的鉛板隔音方式，我想用鉛板隔音應該是隔絕空氣傳導音
至於固體傳導音，橡膠應該有效。
你在忙視聽室隔音嗎？有需要協助甚麼嗎？

kao.c.y · 發表於 2010-10-11 13:48:50

其實一切都還好啦.就差大部分的錢還在股市飄蕩.............
但是你的文章對我的啟發很大.真的要感謝你.
有問題一定會再請教你.

對了.你說的"古董鍍銀喇叭線".要去那裡找?可以pm給我嗎?

小謝 · 發表於 2010-10-11 23:44:53

本文章最後由小謝於 2010-10-11 23:50 編輯

回覆kao.c.y
多年前因工作需要常往大寮買同軸電纜，那位老闆的私藏全賣給我
你住屏東，離大發工業區很近，可以跑跑看，問賣小吃或賣檳榔的
那家工廠進口廢電纜，或許還有

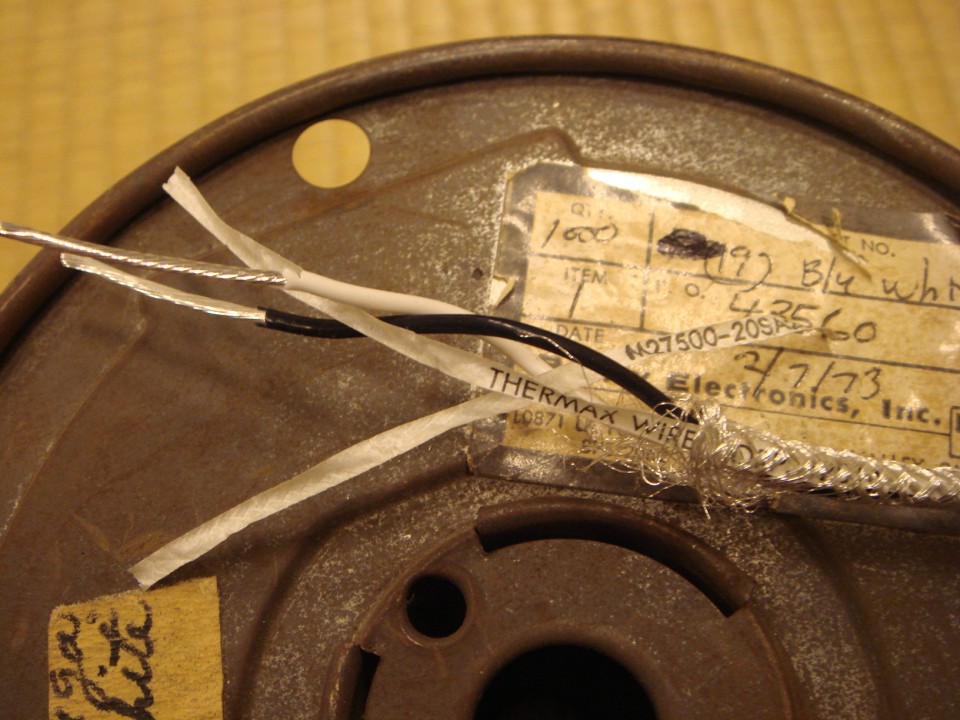

Yahoo也有人賣古董鍍銀線，但大都22AWG細線，常被管機玩家用於機內訊號線，不適合喇叭線

就線材冶煉領域而論, 軍品又優於工業品,飛機使用之零件,則是最頂級之材料,
試想,在數萬呎的高空上,性能超凡的飛機中,線材絕緣不良或雜訊入侵,或性能衰退,
造成飛機故障,後果不難想像,飛機上多的是純金的零件,超貴的線材也就無庸置疑了.

除了純銀鍍得很厚外,包覆鐵氟龍線材之耐燃燒、絕緣、高工作電壓，
都適合用於視聽設備電源線與喇叭線

你現在的音效有問題嗎？

anan714 · 發表於 2010-10-12 01:26:13

感謝小謝大用心說明.
因為家中位置太小. 只可以7.1  5個喇叭在前方.2個後環繞在後方. 變成沒地方放環繞喇叭.  我應該改成掛喇叭在天花板嘛?  還是目前5個在前方也不差? 還想問一下.  那我目前在後的喇叭應該要接在AMP的surround back 上還是surround?
目前我是聽大大的話先買2個直立式Jewel跟一個中置型.  我把2個直立式直接接在AMP上(我看網路上說BOSE直接接在AMP要調SMALL對嘛?).接在FRONT上. 其他5個喇叭我一樣是先接重低音在接喇叭.  想問的是  目前在後方的喇叭應該是要接在front,surround,surroundback?
聽大大說喇叭線太長會影響音訊. 那我應該把AMP到重低音那條線減短嘛?  說明書上是寫他是6.1米我應該只需要不到1米.
在次感謝大大講解的如此清楚

kao.c.y · 發表於 2010-10-12 14:17:09

對於現在的音質.我只能說能接受吧.環境的配置不是很理想.所以也談不上調教.
想在重新裝潢後.再來努力這一些部分.因此看你談到古董鍍銀線對長距離的喇叭
線頗有效果.所以就納入考量.
你說在大發工業區內.那我來去打聽一下.我家到那很近啊.開車20分就到了.
真的謝謝你了.

小謝 · 發表於 2010-10-12 20:20:35

本文章最後由小謝於 2010-10-12 20:35 編輯

回覆anan714
1.問:掛喇叭在天花板嘛?
:我的看法是能一勞永逸最好，不影響清潔打掃最好，好看美觀最好，
沒有看到半條電線最好，所以我的電視都壁掛，喇叭都壁掛，連重低音都要壁掛

2.問:網路上說BOSE直接接在AMP要調SMALL對嘛?
:怎麼玩都行，只要不將擴大機過載，擴大機設定喇叭的歐姆，不要設4歐姆就好
先從說明書的指出作，感覺要改善時再提出看法來討論，從不懂到懂的過程是樂趣

3.問:AMP到重低音那條線減短嘛?
:喇叭線越短越粗，功率損耗越少，越能維持響應頻率平坦，
喇叭增益越強，送到耳朵的音效越能集中

剛買的Microvee(22.9cm*22.9cm*24.4cm 1,000瓦RMS/2,000瓦 Dynamic )
要來實驗掛壁，左右對稱各一個，對準耳朵

小謝 · 發表於 2010-11-29 20:36:02

本文章最後由小謝於 2011-1-3 22:29 編輯

兩塊豆乾的煩惱

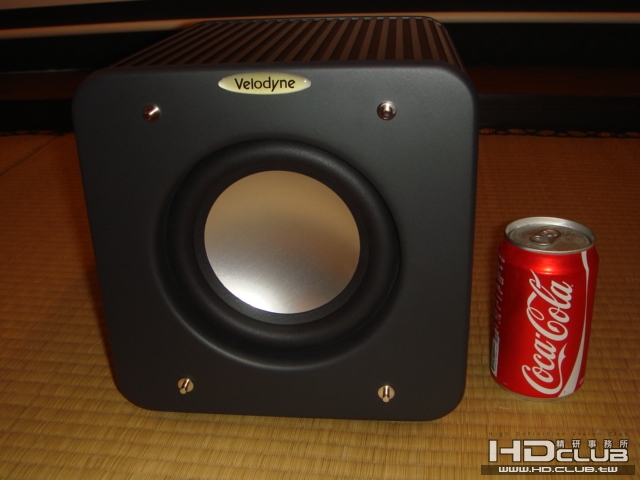

自從一個月前買了兩個Velodyne(威力登)重低音擴大機
Microvee(1,000瓦RMS/2,000瓦 Dynamic )
老婆一直稱這兩個為"兩塊豆乾"，問我說要放哪裡？
我說要吊起來曬，聽聽音場的變化感覺
!
千思萬想，怎麼美觀地吊起這兩塊豆乾？
千辛萬苦，小謝還是把她很美麗地吊起來!(一言喃盡!)
!

試聽了二週，一直調整各個聲道準位與方向，
結論---非常不好，重低音置於主聲道上方，主聲道變得很薄，很失望，忙了一個月，白忙了!
!

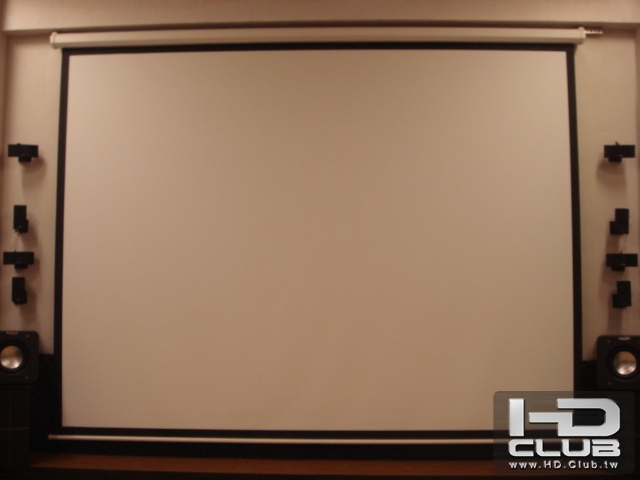

乖乖地換回原狀，重低音置於主聲道下方
結論---非常棒，尤其是相位非常一致，很對稱的音場

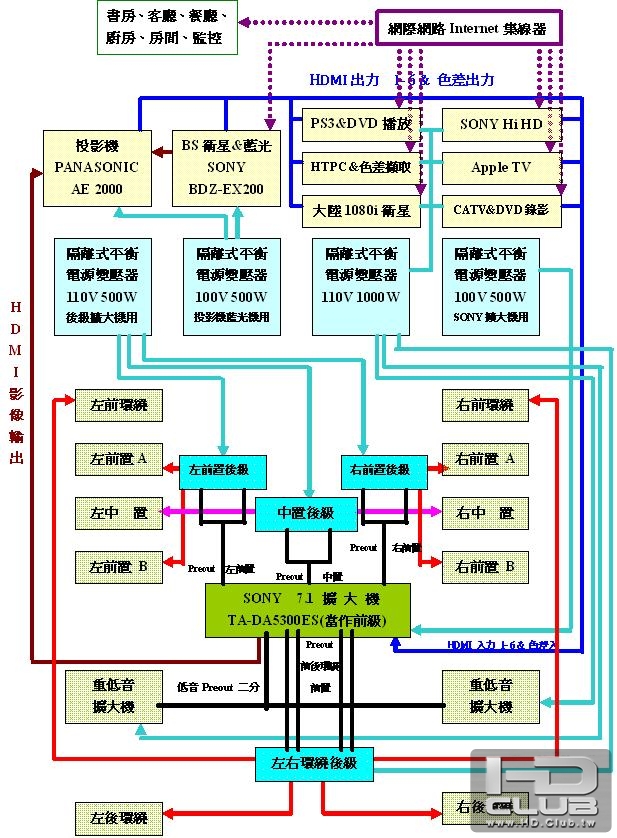

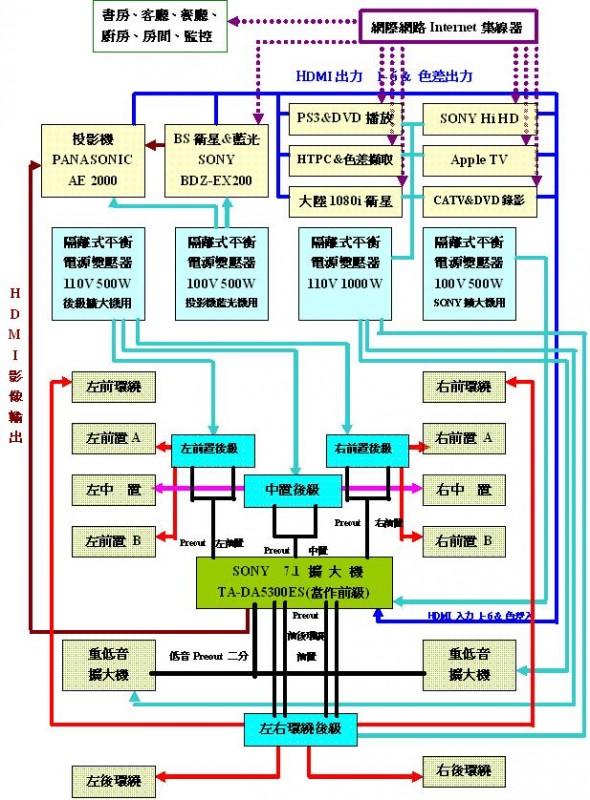

更動後的架構圖
