本文章最後由 小謝 於 2011-2-18 12:52 編輯
大老婆與小老婆
自從買了42本"音響論壇"後，小謝不管在家或是在外都拿著它閱讀，或是在視聽室看著書、聽音樂聽到睡著，
太太說"音響視聽室"已經變成我的小老婆，三個小孩回到家要找我找不到我時，太太就說"在小老婆那裡(視聽室內)"，
太太說我自從迷上了小老婆(音響視聽室)後，給我的零用錢都花到她的身上，焦糖瑪奇朵也不喝了，引擎也不碰了，
有時還替大老婆打工賺一些工資養小老婆(音響)。
過年前新換的KEF同軸環繞鋁合金喇叭

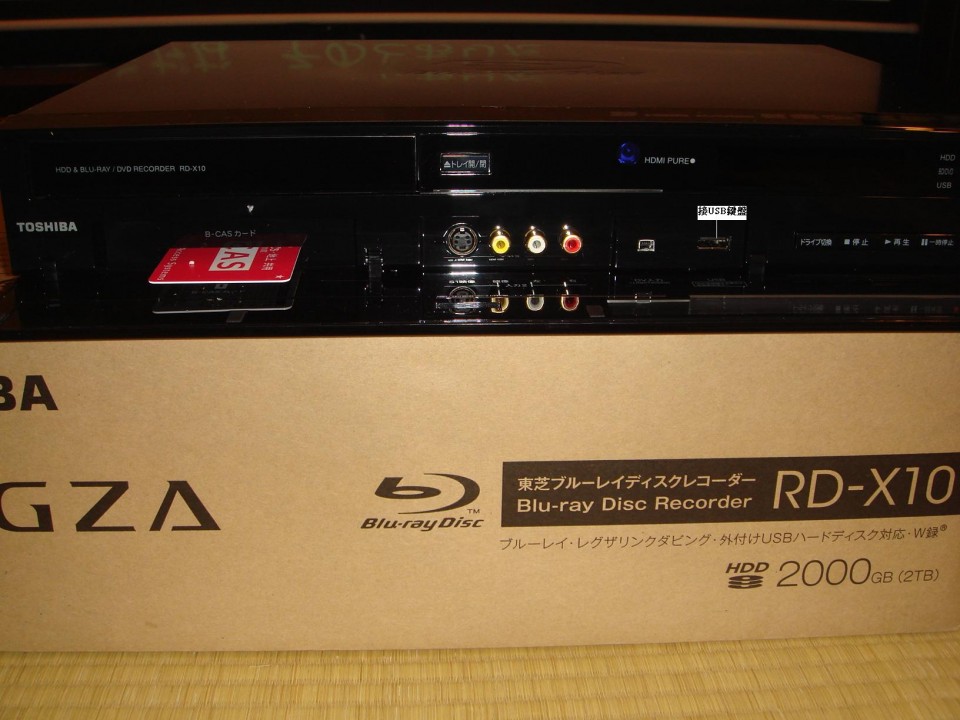

過年時去了日本，玩了4天3夜，帶回來一台Toshiba 藍光BS接收機(RD-X10)，替小老婆添新裝，
要出發前就已經在http://kakaku.com/找了三項要買回來的新裝與一些要去聽聽聲音的喇叭，
每年到日本，飯店都選在在Bic Camera 有樂町本館有樂町旁，這家比SOGO忠孝店還大的家電連鎖本店
到晚上10:00才強迫趕人熄燈，2樓有多個試聽室讓你自己動手試聽，沒有售貨人員會來煩你，
4天內我在那聽了KEF、Tannoy、ELAC、TAD、BMW、DALI、Eclips、PMC、Pioneer、JBL，
瞭解了好喇叭的音色特質，才知道接下來要將小老婆如何變裝。

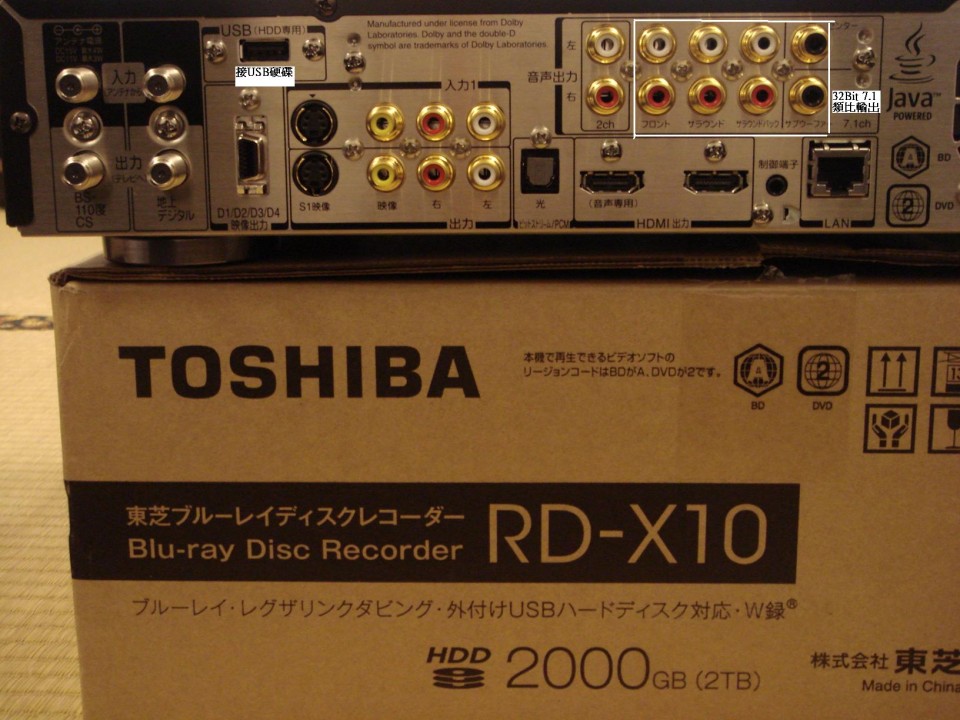

曾經是藍光陣營手下敗將的東芝重返藍光市場 ，Toshiba 3合1 3D BD/USB HDD/BS接收機,
為什麼要挑這台Toshiba 藍光機，平時在家看藍光電影時，不喜歡用畫質差的PS3，
只喜歡用有PURE HDMI輸出的 BDZ-EX200，無奈常常會被EX200的BS預約錄影Tuner強迫中斷，
而且EX200的2個BS TUNER如果同時錄影時，是無法轉台到其他頻道，相當不方便
小謝需要另一台BS藍光機，這樣可以增加2個BS TUNER，但不能再選SONY(BDZ系列的遙控器都一樣)
192Khz/32Bit DAC的7.1輸出，聲音、影像分離輸出的PURE HDMI
DVD播放有1080/24P輸出，小謝打算將這台修改DVD台灣地區，來播放DVD
要去日本之前，survey了http://kakaku.com/ Toshiba與Panasonic的2TB機種，發覺RD-X10最便宜
(http://kakaku.com/item/K0000135178/)，只有日圓89.494，那知道按地址搭轉地鐵很辛苦找了兩家
老闆都說"sold out(沒貨了)"，第二天再找另了兩家，也是如何說沒貨了，無奈只好到Bic Camera買(日圓129.800)
還好用會員卡有折扣20%的現金點數，不然真是買不下手，想想還是利用臺灣的"日本家電代購"業者，省錢又省力

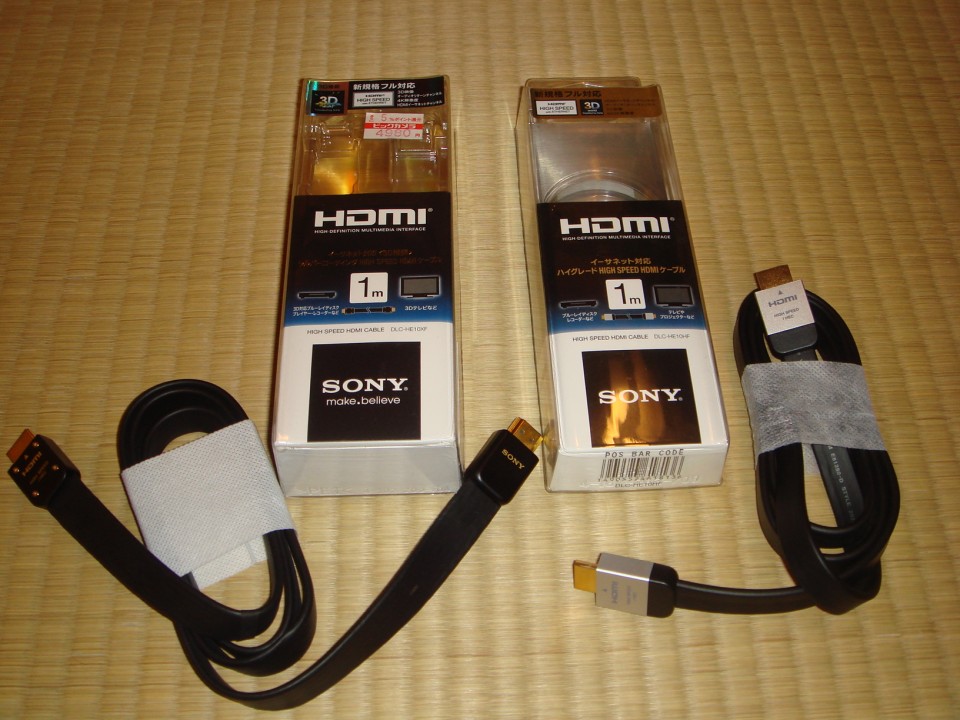

左邊是SONY新出品的 1.0M鍍銀HDMI線(DLC-HE10XF)，聲音影像效果勝過去年帶回銅線HDMI線(右邊 DLC-HE10HF)
回到家作了簡單試聽，認定她夠資格成為小老婆的成員，決定來與另一BS成員SONY BDZ-EX200作PK

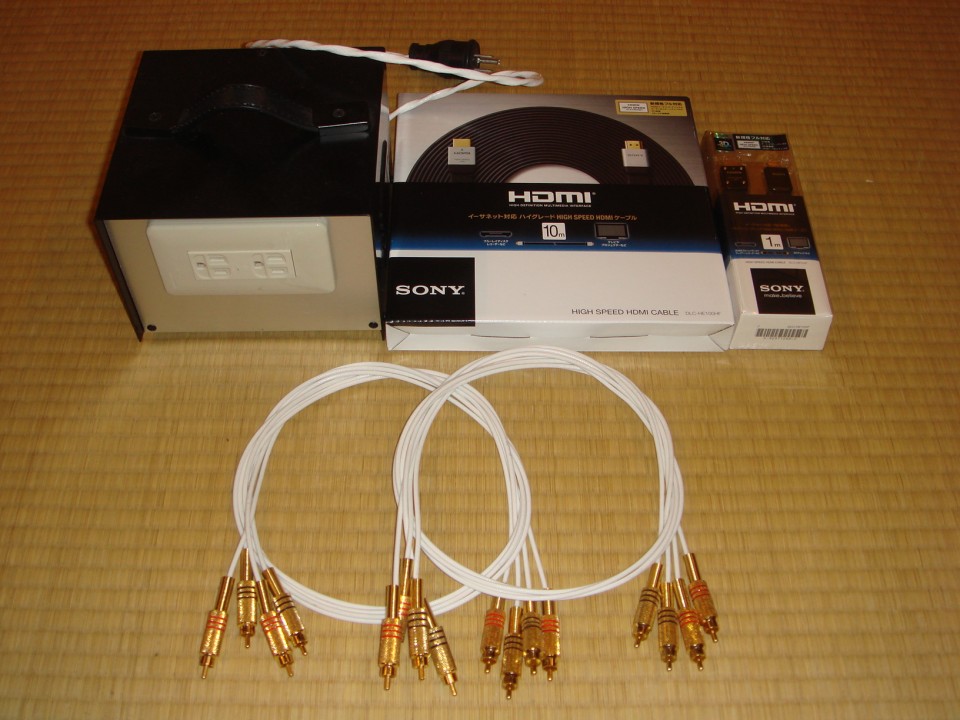

新機器要上架就要幫她準備新的配飾：鍍銀電源線、另一條1.0M鍍銀HDMI線接擴大機(DLC-HE10XF)、
另一條10.0MHDMI線接投影機(DLC-HE100HF)、8條鍍銀訊號線(7.1聲道)、RG45網路線、USB 2.0TB硬碟
唉!這個月的零用錢又要透支了!

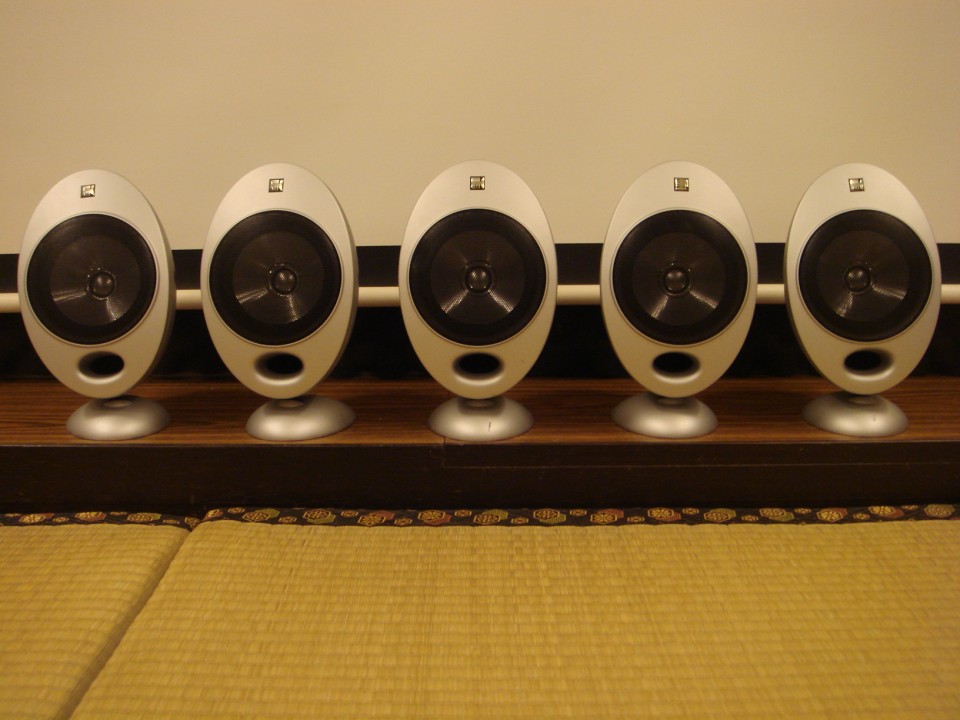

過年前麻煩阿迪買進的二手KEF HTS2001 Uni-Q 5個蛋型同軸喇叭，聲音渾厚飽滿，音像較大，看劇院與聽音樂都很好聽
中低頻比之前的BOSE還厚，但高音與控制力就輸BOSE，而且聲音太柔和了，沒有BOSE的剛性

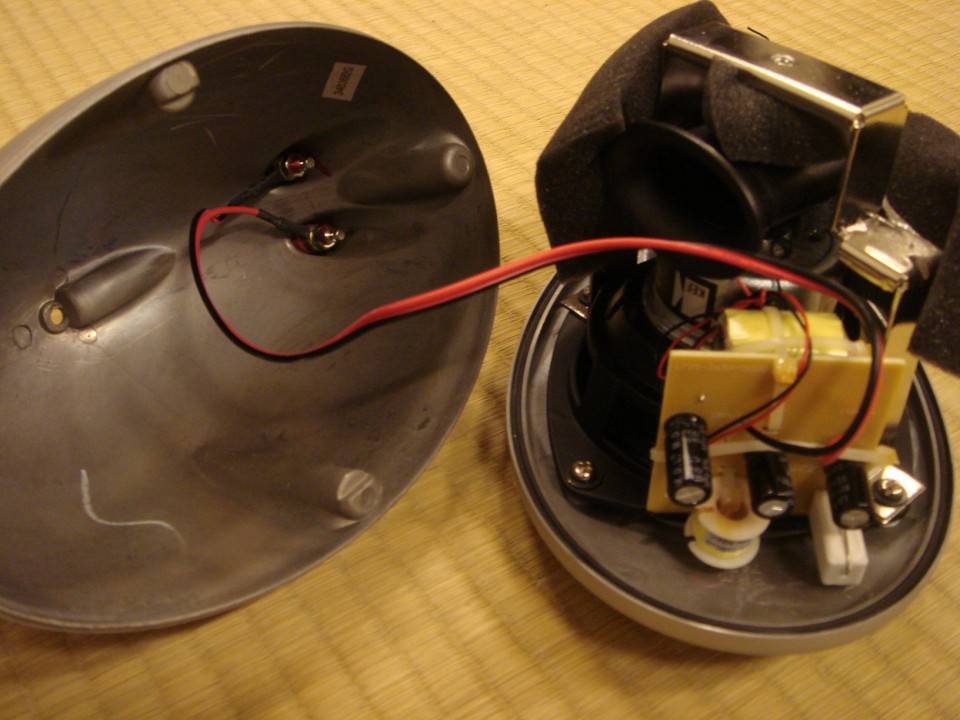

小謝好奇鬆開蛋後面的6腳螺絲，打開喇叭發現她的分音器，這是我第一次實體接觸分音器，

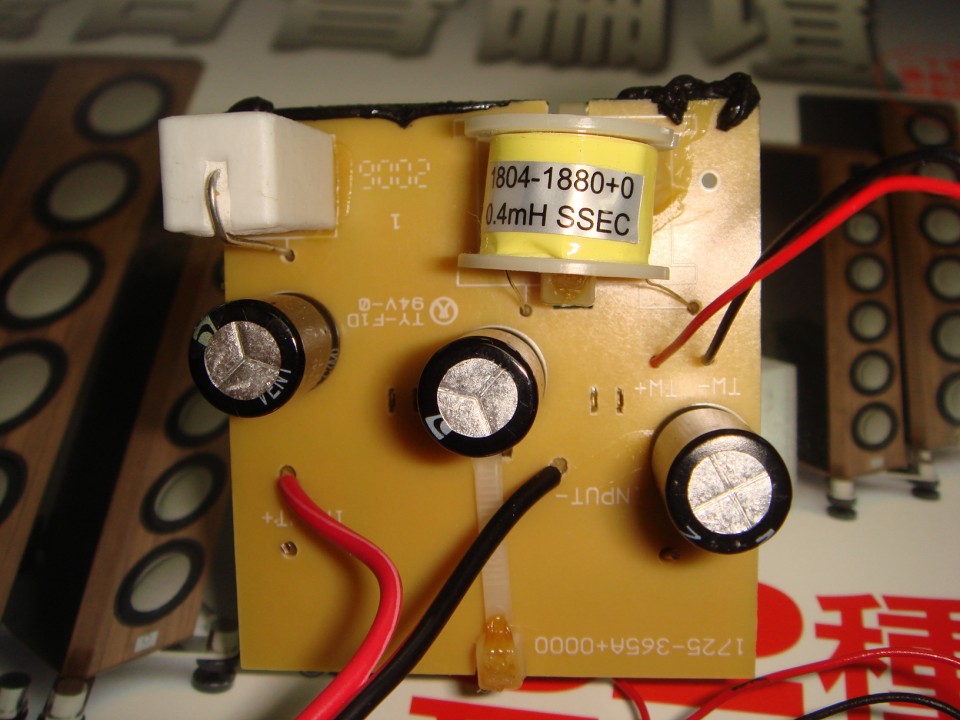

三個電容、兩個電感、一個白色電阻，一條很細的線接到同軸高音單體，
拿去問朋友，朋友說入力線與高音細線，最好全換成銀線，可以改善高音，
三個電容是便宜的無極鋁電解電容，最好換成金屬皮膜電容
同軸低音單體並沒有連接線，直接用端子套緊，
小謝不懂電容分類，所以有聽並沒有懂，只好先用鍍銀線將聲音入力線與細小的高音線換掉
感覺高音量增加很多，但音質還是太柔了，會拖尾音，對白咬字不脆，不適合看劇院電影。

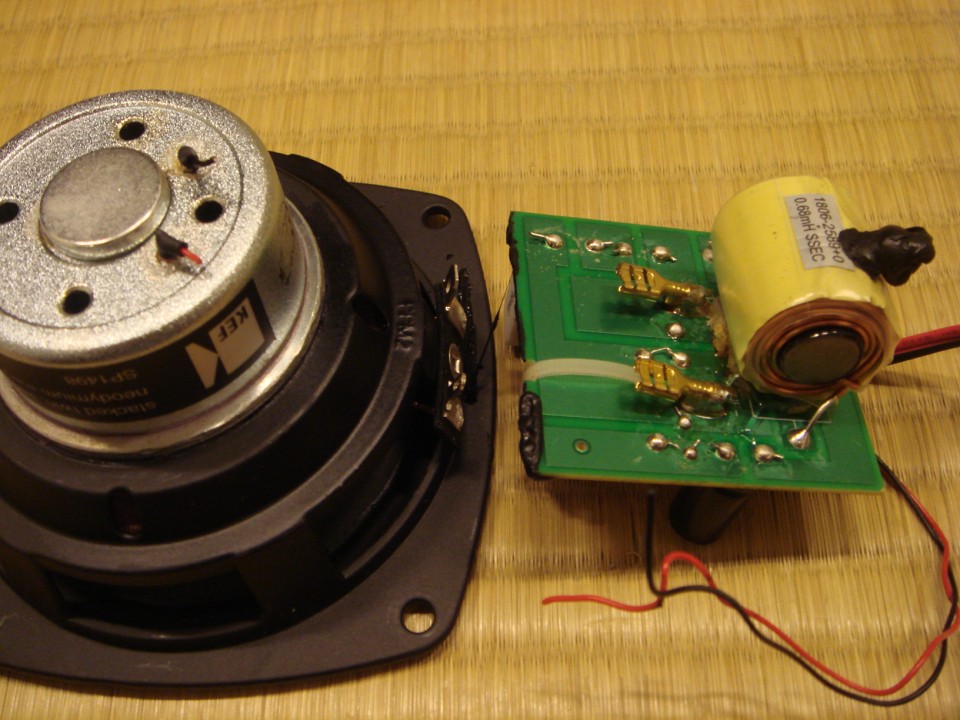

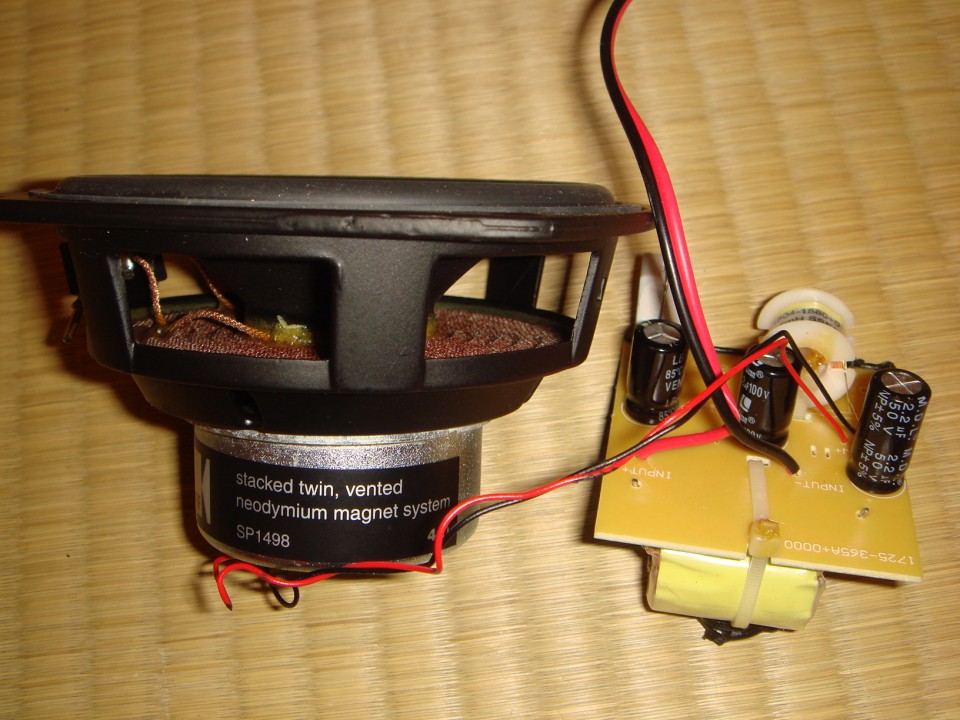

下圖中發現KEF的同軸單體(stacked twin)線圈很密實，朋友說這是好喇叭單體，箱體內有採用獨特的導波管(vented)
用的是強力的釹鐵硼磁鐵(neodymium)
上圖中最右邊是2.2uf/50V高音無極鋁電解電容，要換成金屬皮膜電容，先上pchome網拍查詢
鍵入"2.2uf 分音"，有找到一位林先生賣無極鋁電解電容，小謝怕換錯了傷害到喇叭，很謹慎得提出一些問題:
小謝問:"原有的喇叭分音器是電解電容(2.2uf 50V)，可以用100V更換嗎？擴大機輸出120W會不會耐壓不夠？"
林先生回答:"沒問題,可以取代的，100V耐壓一定夠的，金屬皮膜電容比電解的特性好,聲音會較尖銳,電解的會較柔和"
聽到這樣的答覆，感覺找到解決柔音問題的零件，就馬上下標2.2uf，並寄一張分音器相片給林先生
希望連同另2顆電容12uf、15uf一起採購
就在當天，人在大陸的賣家林先生竟然從對岸打手機給我，問我為什麼要換掉原有的電解電容，
那也是他公司的低階低質量大眾化產品，我解釋聽習慣高音剛性音色，聽不習慣反應較慢有拖尾的柔和高音，
而且現有的高音電解電容高音量不足，聽說金屬皮膜電容可以解決這個問題。
他說是這樣沒有錯。他又馬上來信說另2個無極鋁電解電容(12uf、15uf)只是低音濾波的旁路電容，
不建議換成金屬皮膜電容，換了也沒有直接效果，建議我換成質量較大無極鋁電解電容。

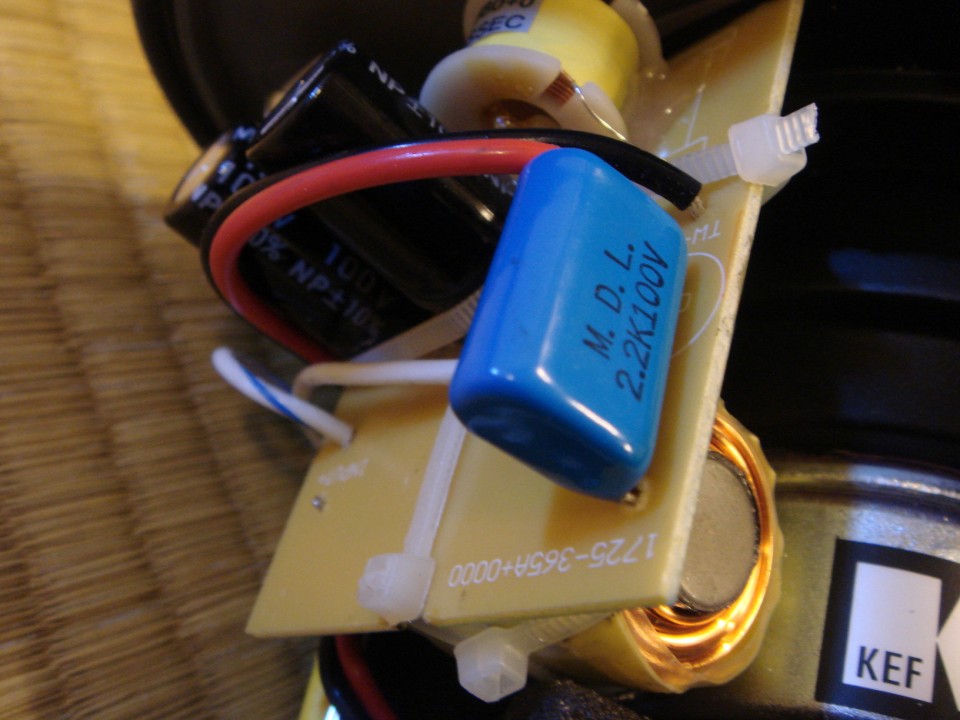

就這樣我在2天後收到電容後，馬上換上新電容，所有問題都解決，高音清楚延伸、剛中帶柔、輪廓鮮明。
感謝這位有熱忱、熱心協助的賣家林先生
小謝覺得可以從林先生挖掘更多的分音器常識，就E-mail請教電解電容與金屬皮膜電容的哪個參數差異，
會影響音色差異如何大，林先生說明"損失角(tanδ)Dissipation Factor "的差異造成音色的差異
便宜質量輕的鋁電解電容(Aluminum Electrolytic Capacitors)的損失角<10%，匹配喇叭會較柔和，
而且因為損失角大，會造成反應速度慢，匹配喇叭高音會有不夠清脆的柔音.

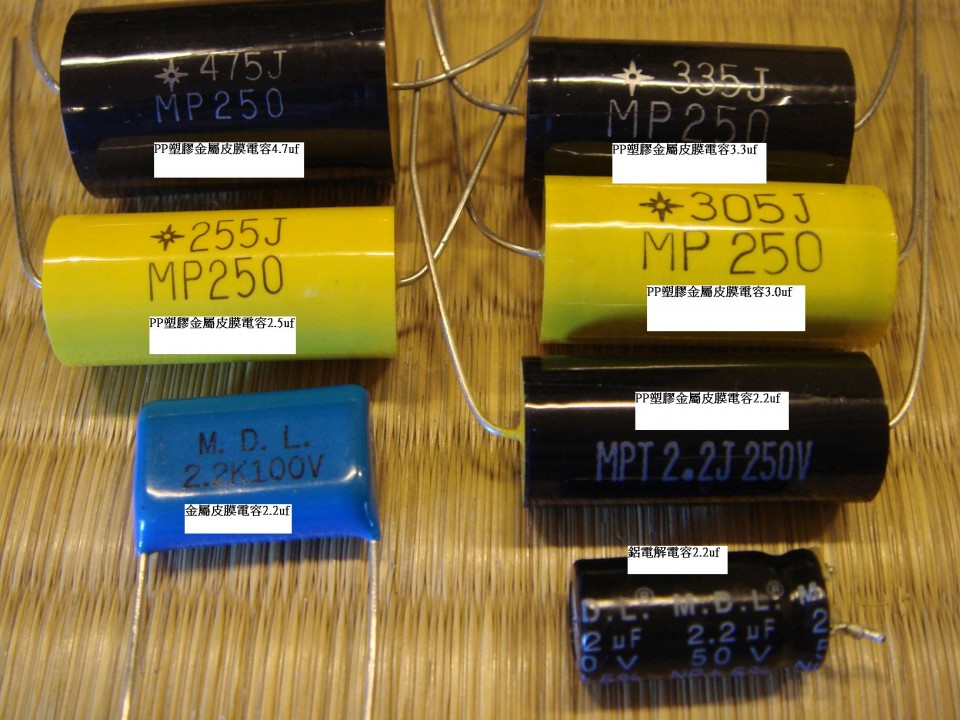

損失角相對小很多的金屬皮膜電容有分為PE塑膠金屬、PP塑膠金屬
較好的PE塑膠金屬皮膜電容(Metallized Polyester Film Capacitors)電容 損失角<0.1%，
更好的PP塑膠金屬皮膜電容(Metallized Polypropylene Film Capacitors) 電容，損失角<0.01%(特性更好,單價更高)
小謝好奇，就向林先生買幾個不同uf來試聽，這些常出現在百萬喇叭分音器上的小電容一個25元
是否會給我更多的驚喜，試聽完再分享給各位
聲音的問題是每個人感受不同,會較主觀,只要找到自己合適的就好
林先生解釋說明:
損失角(tanδ)Dissipation Factor
http://tw.knowledge.yahoo.com/question/question?qid=1405102315975 這裡的解釋可參考
林先生進一步簡單說明:
交流訊號經過電容的時候,若是理想電容是不會有時間差的,但實際上連流會延遲電壓一個時間,這時間就是損失角
損失角越大,容抗(電容阻抗)就越大,反應速度就越慢,相應聲音來說,就會較柔和
可把容抗當成ESR ,就能發現頻率與容抗、電容量、損失角的相互關係,例如:
損失角越大,阻值越大，容量越大,阻值越小所以分頻點會越小
(記得以前念書的時候不懂電容是什麼,背起來的是:電容在交流訊號的功能是,通高頻斷低頻.用在這裡剛好合用,
也就是容量越小時,他只能讓高頻通過,低頻通不過)

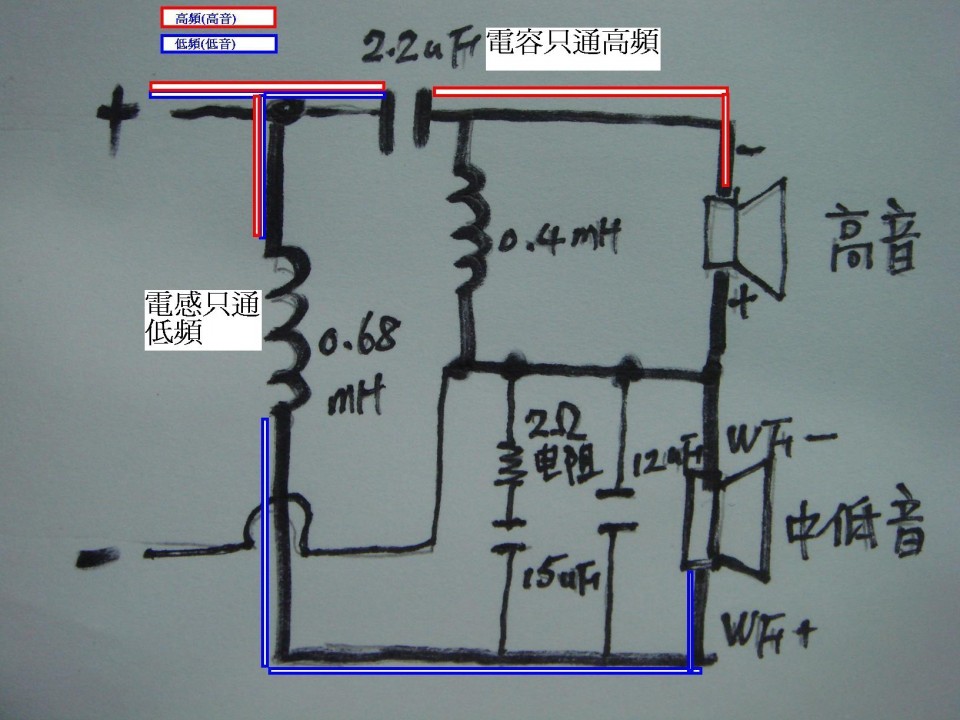

林先生要我畫一張分音器線路圖寄給他看，他可以問原廠看是否可進一步改善，但我從來沒有畫過分音器線路圖
只好將基本電學教本拿起來一直翻，就畫出下面這張。有了這張圖，讓我對音響的瞭解更進一大步。
至於0.68MH電感在網拍查到有昂貴的"銅箔電感"，相對於我現有的1.0mm漆包線，
銅的面積較大，低頻電流流通更多，對音質的影響是反應速度快，聲音更渾厚飽滿，
但一個$2.860元，小謝買不起，也塞不進喇叭箱體，金屬高音電容已帶給我足夠的成就感，夠了!
這裡有分音器決定分頻點的電容、電感資料可參考http://www.diyaudioandvideo.com/Tables/XOver/2ndOrder.aspx
謝謝林先生! (林先生應該是某電容公司的總經理，該公司代工很多世界名牌電容)
兩台藍光播放BS接收機作PK，要增加的配飾已完成
PK線路架構圖
SONY BDZ-EX200與Toshiba RD-X10，比較三種迴路的畫面與三種迴路的音效
有心得後再分享.....
END |
